1 .7 Välipohjien ääneneristyksen parantaminen Gyproc-kevyttekniikalla Vanhojen rakennusten välipohjien ääneneristys on usein riittämätön täyttämään nykyisten määräysten vähimmäisvaatimukset. Kun kerroskorkeus on rakentamismääräyksin muutettu, tilaa riittää uusille rakennustavoille. Tämän luvun kuvasarjoissa on esitetty pääasiassa vanhojen rakennusten välipohjarakenteita ja Gyproc-lisärakenteita. Gyproc-lisärakenteina on esitetty kolme eri tyyppiä. Niistä kaksi on perusrakenteen päälle tehtäviä lattiarakenteita ja yksi alapuolelle tehtävä katto. Kelluva lattia Kelluvan lattian käytön perusteena on ensisijaisesti askelääneneristys siten, että lattianpäällysteen valinta tulee täysin vapaaksi. Kelluva lattia parantaa tehokkaasti askelääneneristystä keskikorkeilla ja korkeilla äänillä. Se on erityisen käyttökelpoinen silloin, kun perusrakenteena on raskas betonivälipohja. Keveillä puu- ja teräsvälipohjilla saavutettava hyöty on vähäisempi, koska niiden eristys korkeilla äänillä on jo suhteellisen hyvä, mutta matalilla äänillä heikko. Sama lisä antaa siis erilaisen parannuksen sen mukaan, millaisen perusrakenteen kanssa sitä käytetään. Kelluvan Gyproc-levylattian erikoisominaisuuksiin kuuluu, että huoneen reunoilla - jonne raskain kuormitus, esim. kirjahylly, sijoittuu - joustavan väliaineen tilaan voidaan sijoittaa kantavampi materiaali, kuten eristeen paksuinen puurima. Koolattu levylattia Koolatun levylattian tarkoituksena on asennustilan varaaminen erilaisille johtojärjestelmille. Silläkin saavutetaan ääneneristyksen parannusta, mutta se on oleellisesti huonompi kuin kelluva lattia. Joustavasti ripustettu katto Joustavasti ripustettujen kattorakenteiden toiminta perustuu kaksinkertaiseen rakenteeseen. Keveissä välipohjarakenteissa lattialevyn ja tiiviin kattopinnan väliin pitäisi saada mahdollisimman suuri yhtenäinen ilmaväli. Tästä syystä on edullista, että kelluvan lattian mineraalivilla tehdään harvan laudoituksen tai reikälevyn päälle, jolloin mineraalivillan ilmatila yhdistyy palkkivälisen ilmatilaan. Joustavasti ripustettua kattoa tehdessä on edullista poistaa vanhan rakenteen palkkien alapinnassa oleva tiivis levy. Joustavasti ripustetun kattolevyn tulee olla tiivis. Normaalilevyn, erikoiskovan tai palolevyn painoerot ovat vähäisiä. Levyn valinta tapahtuu näiden välillä muiden kuin ääneneristysnäkökohtien mukaan. Rakennuskokonaisuus Rakennus on aina äänitekninen kokonaisuus. Rakennuksessa olevilla välipohjille voidaan ilmoittaa ääneneristysarvoja vain, kun myös muut rakenteet on määritelty. Tästä syystä seuraavassa kuvaillaan aina se rakennuskokonaisuus, johon välipohjan oletetaan kuuluvan. Lisäksi oletetaan, että äänen siirtyminen ilmanvaihtoja lämmityslaitteiden kautta on estetty, koska se on helposti tehtävissä. Kun välipohjarakenteen eristävyys on erittäin hyvä, lopputulos määräytyykin ensisijaisesti sivutiesiirtymän heikentävän vaikutuksen mukaan. Tästä syystä itsessään erittäin hyville rakenteille onkin ilmoitettu arvot, joita parempia ne ovat todellisuudessa, eli ilmaääneneristys ja askeläänitaso. Askeläänitasolle on annettu yleensä kaksi arvoa: 1. tarkoittaa, että päällyste on kova, esim. parketti, linoleumi tai muovi ilman joustavaa aluskerrosta. 2. edellyttää, että lattianpäällyste on joustava, tyypillisesti jokin seuraavista: PVC-päällyste, alustana joustava polyesterihuopa g/m 2 Parketit pehmeällä alustalla. Lautaparketin alustana aaltopahvi, korkkiraehuopa, tekstiilikuituhuopa, solumuovilevy. Mosaiikkiparketin alustana riittävän joustava korkkirouhelevy. Vaahtomuovialustainen päällyste, jossa kulutuskerros PVC-muovia tai vastaavaa, pohjassa erittäin joustava PVC-vaahto joko polyesterihuovan kanssa tai ilman, sekä tavanomainen neulahuopamatto, paksuus 4-5 mm. Vaahtomuovialustainen päällyste, jossa kulutuskerros PVC-muovia tai vastaavaa, pohjassa normaali, joustava PVC-vaahto joko polyesterihuovan kanssa tai ilman. Eristävyyksiä arvioitaessa on huomattava, että rakennuksissa suoritettavissa mittauksissa tavanomainen hajontakin on ± 2 db. Rakennustavoissa saattaa olla myös suurempaa hajontaa aiheuttavia tekijöitä erityisesti, kun on kysymys palkkivälipohjista. Gyproc Käsikirja Gyproc Suunnittelu 301

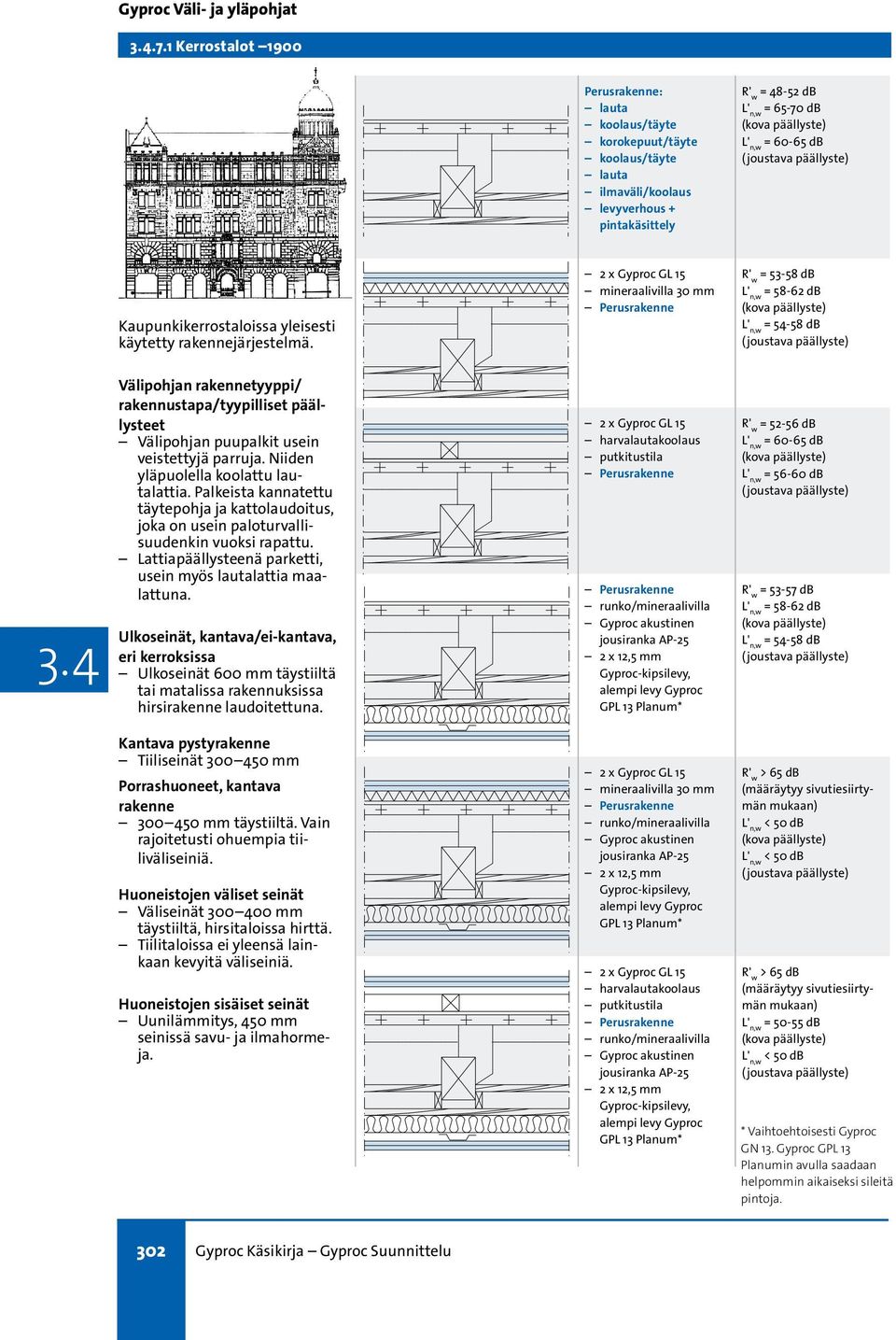

2 .7.1 Kerrostalot 1900 lauta koolaus/täyte korokepuut/täyte koolaus/täyte lauta ilmaväli/koolaus levyverhous + pintakäsittely = db = db Kaupunkikerrostaloissa yleisesti käytetty järjestelmä. = db Välipohjan puupalkit usein veistettyjä parruja. Niiden yläpuolella koolattu lautalattia. Palkeista kannatettu täytepohja ja kattolaudoitus, joka on usein paloturvallisuudenkin vuoksi rapattu. Lattiapäällysteenä parketti, usein myös lautalattia maalattuna. Ulkoseinät 600 mm täystiiltä tai matalissa rakennuksissa hirsi laudoitettuna. = db = db Tiiliseinät mm mm täystiiltä. Vain rajoitetusti ohuempia tiiliväliseiniä. Väliseinät mm täystiiltä, hirsitaloissa hirttä. Tiilitaloissa ei yleensä lainkaan kevyitä väliseiniä. Uunilämmitys, 450 mm seinissä savu- ja ilmahormeja. = db 302 Gyproc Käsikirja Gyproc Suunnittelu

3 .7.2 Kerrostalot 1900 lauta korokepuut/täyte teräspalkit, tiiliholvi rappaus pintakäsittely = db Matalissa kaupunkitaloissa yleisesti käytetty kellarin ja 1. kerroksen välillä. = db Kantavat l-teräspalkit, usein myös ratakiskoa. Laippojen varaan muurattu tiiliholvi. Koolattu lautalattia, päällysteenä usein parketti. Välitilan täytteenä hiekka, turve tms. Kellarikerroksen seinät kantavia tiiliseiniä. Ulkoseinä luonnonkivestä tehty perusmuuri. Ylempien kerrosten ulkoseinät 600 mm täystiiltä tai matalissa rakennuksissa hirsi laudoitettuna. Tiiliseinät mm, ylimmissä kerroksissa hirsi. Tiiliseinät mm. Tilliseinät mm, ylimmissä kerroksissa hirsi laudoitettuna. Syrjätiilimuuraus, rapattu puuseinä. Uunilämmitys ja tiilirakenteiset savupiiput. Painovoimainen ilmanvaihto Raitisilmaventtiilit. = db Gyproc Käsikirja Gyproc Suunnittelu 303

4 .7.3 Kerrostalot lauta korokepuut kiilaus betoni mm rappaus + pintakäsittely = db Välipohjissa teräspalkit ja betoninen alalaatta. Täytteenä turvetta, sahajau- hoa tms. Teräspalkkien päällä koolattu puulattia. Päällysteenä parketti tai linoleumi. Kantavat ulkoseinät 600 mm täystiiltä. Tiiliseinät mm. = db mm täystiiltä mm täystiiltä. Vain rajoitetusti ohuempia tiiliväliseiniä. Syrjätiilimuuraus, rapattu puuseinä, kipsimassa., ilmanvaihto Alkuperäisasussa uunilämmitys, 450 mm:n seinissä savu- ja ilmahormeja. Painovoimainen ilmanvaihto (Huom! ). Raitisilmaventtiilit. 304 Gyproc Käsikirja Gyproc Suunnittelu

5 .7.4 Kerrostalot lauta korokepuut/täyte alalaattapalkisto rappaus pintakäsittely = db Teräsbetoninen alalaattapalkisto. Palkeissa usein yläpinnassa levennys (puristuslaippa) "mahapalkisto". Alalaatan nimellispaksuus tavallisesti 40 mm. Koolattu puulattia, päällysteenä linoleumi, parketti tms. = db = db Kantavat ulkoseinät 600 mm täystiiltä, loppuaikana myös reikätiiltä. Yleensä betonipilareita tai osittain tiiliseinien pätkiä. Porrashuoneiden seinät ja lamellien väliset seinät mm täystiiltä. Yleensä kaksinkertaisia kipsimassa-, kuonabetonitai kevyttiili- (syrjätiili) seiniä, välissä aaltopahvi tms. (huono ilmaääneneristys). = db Yksinkertaisia kipsimassa-, kuonabetoni- tai kevyttiilirakenteita., ilmanvaihto Vesikeskuslämmitys valurautapatterein, kaasuliedet. Paljon ohuesta kivimateriaalista tehtyjä ilmahormeja. Painovoimainen ilmanvaihto, raitisilmaventtiilit. Gyproc Käsikirja Gyproc Suunnittelu 305

6 .7.5 Kerrostalot Teräsbetoninen kaksoislaattapalkisto, ontelossa yleensä laudoitus ja kevyttä täytettä. Alalaatan nimellispaksuus yleensä 40 mm, ylälaatta noin 80 mm + pintabetoni. Päällysteenä linoleumi tai alustaan liimattu parketti. Kantavat ulkoseinät 600 mm täystiiltä, loppupuolella myös reikätiiltä tai lisälämmöneristeellä varustettuja tiiliseiniä. Tavallisesti betonipilarit. Porrashuoneiden seinät ja lamellien väliset seinät kantavia 300 mm tiilirakenteita. Kaksinkertaisia kipsimassa-, kuonabetoni- tai kevyttiiliseiniä. Yksinkertaisia kipsimassa-, kuonabetoni- tai kevyttiiliseiniä. Vesikeskuslämmitys, kaasuliedet, paljon kevytrakenteisia ilmahormeja. päällyste betoninen kaksoislaattapalkisto, ylälaatta n. 70 mm ontelolaatta/täyte rappaus pintakäsittely = db = db = db = db = db 306 Gyproc Käsikirja Gyproc Suunnittelu

7 .7.6 Kerrostalot Massiiviseen betonilaattaan perustuva järjestelmä, jossa askelääneneristystä on pyritty parantamaan ns. levylattialla. Rakenteet kuten massiivilaatta. Betoni n mm + 2 x huokoinen kuitulevy + kovalevy. Lattiapäällysteenä linoleumi, muovimatto, tekstiilimatto tai parketti. päällyste kovalevy 2x huokoinen kuitulevy betoni n mm rappaus pintakäsittely = db = db = db = db Ulkoseinät 450 mm kennotiiltä, kevytbetonia ja loppuvaiheessa mineraalivillalla eristettyjä "betonielementtejä". 300 mm tiili tai mm betoni. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Kevyttiiltä, kevytbetonielementtejä tms. Keskuslämmitys, kaasu- tai sähköliedet. Ilmahormit kevyttä kivitta. Loppuvaiheessa koneellinen poistoilma "yhteiskanavajärjestelmällä", peltikanavat yleisiä. Gyproc Käsikirja Gyproc Suunnittelu 307

8 .7.7 Kerrostalot Rakennejärjestelmä, jossa tavoitteena oli parempi äänen-eristys kuin mitä oli saavutettavissa pelkällä massiivisella betonilaatalla. Lastuvillalevy korvattiin 1960-luvulle tultaessa paremmilla eristysmateriaaleilla. Vrt. massiivilaatta Betoni n. 150 mm + korkki tai lastuvillalevy n. 50 mm + betoni n. 50 mm. Lattiapäällysteenä linoleumi, muovimatto, tekstiilimatto tai parketti. päällyste betoni n. 50 mm korkki n. 50 mm tai lastuvillalevy n. 50 mm betoni rappaus pintakäsittely = db = db = db = db Ulkoseinät 450 mm kennotiiltä, kevytbetonia ja loppuvaiheessa mineraalivillalla eristettyjä "betonielementtejä". 300 mm tiili tai mm betoni. = db Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Kevyttiiltä, kevytbetonielementtejä tms. Keskuslämmitys, kaasu- tai sähköliedet. Ilmahormit kevyttä kivitta. Loppuvaiheessa koneellinen poistoilma "yhteiskanavajärjestelmällä", peltikanavat yleisiä. 308 Gyproc Käsikirja Gyproc Suunnittelu

9 .7.8 Kerrostalot päällyste betoni n. 50 mm hiekka n. 50 mm betoni n. 150 mm rappaus pintakäsittely = db = db Massiivinen betonilaattaan perustuva järjestelmä, tavoitteena parempi ääneneristys. Väliaine ei kuitenkaan ole toimiva ja lopputulos jopa heikkeni. = db Betoni 150 mm + hiekka 50 mm + betoni 50 mm. Lattiapäällysteenä linoleumi, muovimatto, tekstiilimatto tai parketti. = db Ulkoseinät 450 mm kennotiiltä, kevytbetonia ja loppuvaiheessa mineraalivillalla eristettyjä "betonielementtejä". 300 mm tiili tai mm betoni. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Kevyttiiltä, kevytbetonielementtejä tms. Keskuslämmitys, kaasu- tai sähköliedet. Ilmahormit kevyttä kivitta. Loppuvaiheessa koneellinen poistoilma "yhteiskanavajärjestelmällä", peltikanavat yleisiä. Gyproc Käsikirja Gyproc Suunnittelu 309

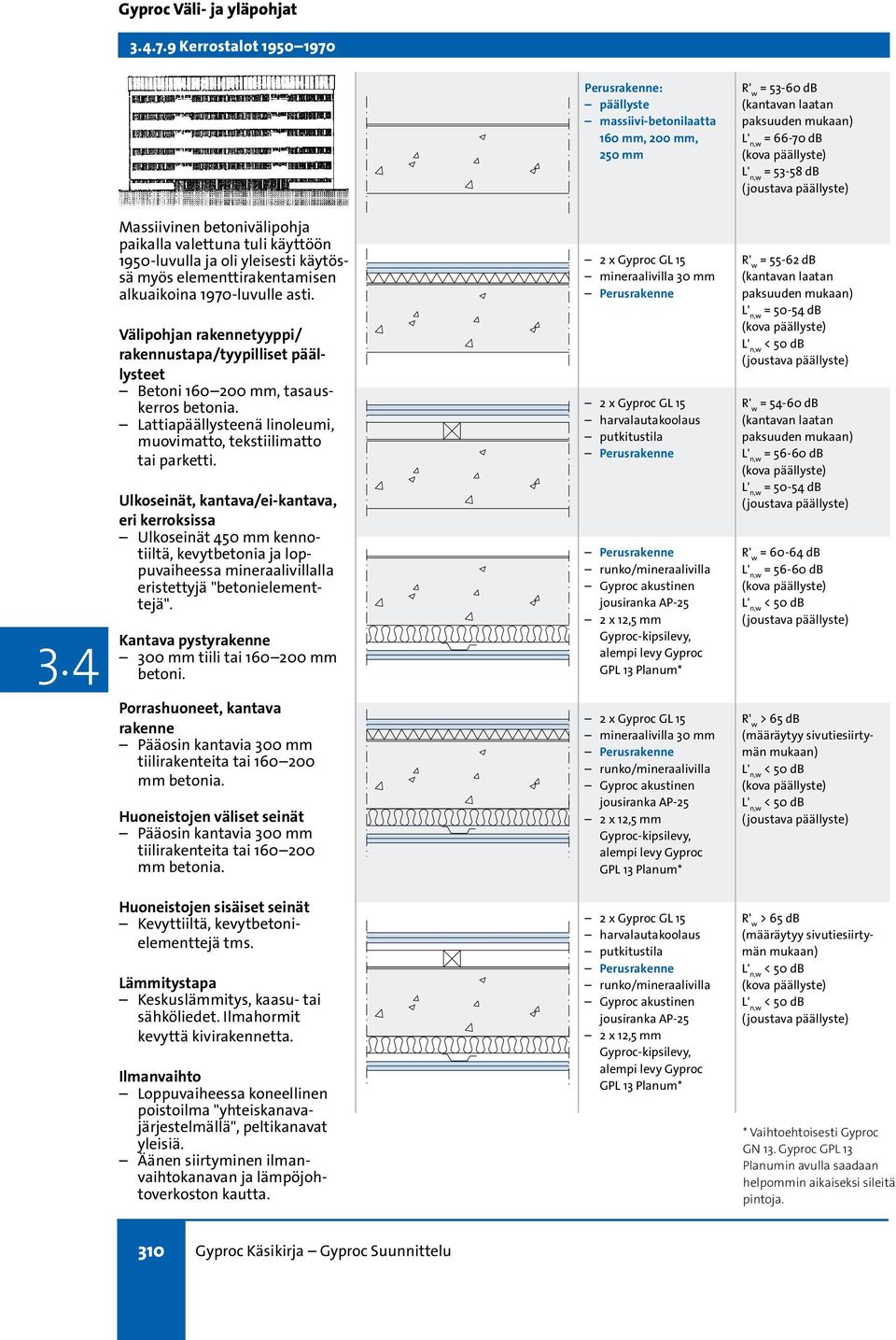

10 .7.9 Kerrostalot päällyste massiivi-betonilaatta 160 mm, 200 mm, 250 mm = db (kantavan laatan paksuuden = db = db Massiivinen betonivälipohja paikalla valettuna tuli käyttöön 1950-luvulla ja oli yleisesti käytössä myös elementtirakentamisen alkuaikoina 1970-luvulle asti. Betoni mm, tasauskerros betonia. Lattiapäällysteenä linoleumi, muovimatto, tekstiilimatto tai parketti. Ulkoseinät 450 mm kennotiiltä, kevytbetonia ja loppuvaiheessa mineraalivillalla eristettyjä "betonielementtejä". 300 mm tiili tai mm betoni. = db (kantavan laatan paksuuden = db (kantavan laatan paksuuden = db Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Kevyttiiltä, kevytbetonielementtejä tms. Keskuslämmitys, kaasu- tai sähköliedet. Ilmahormit kevyttä kivitta. Loppuvaiheessa koneellinen poistoilma "yhteiskanavajärjestelmällä", peltikanavat yleisiä. Äänen siirtyminen ilmanvaihtokanavan ja lämpöjohtoverkoston kautta. 310 Gyproc Käsikirja Gyproc Suunnittelu

11 .7.10 Kerrostalot Rakennejärjestelmä, jossa tavoitteena oli parempi ääneneristys. Joustavan väliainekerroksen heikon mekaanisen kestävyyden vuoksi se usein vaurioitui valutyön yhteydessä. Rakenne oli arka työvirheille. Betoni n. 150 mm + lasivilla 2x20 mm + betoni n. 50 mm. Lattiapäällysteenä linoleumi, muovimatto, tekstiilimatto tai parketti. päällyste betoni n. 50 mm lasivilla 2x20 mm betoni n. 50 mm rappaus pintakäsittely Ulkoseinät 450 mm kennotiiltä, kevytbetonia ja loppuvaiheessa mineraalivillalla eristettyjä "betonielementtejä". 300 mm tiili tai mm betoni. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Pääosin kantavia 300 mm tiilirakenteita tai mm betonia. Kevyttiiltä, kevytbetonielementtejä tms. Keskuslämmitys, kaasu- tai sähköliedet. Ilmahormit kevyttä kivitta. Loppuvaiheessa koneellinen poistoilma "yhteiskanavajärjestelmällä", peltikanavat yleisiä. Gyproc Käsikirja Gyproc Suunnittelu 311

12 .7.11 Kerrostalot päällyste Nilcon-elementti = db = db Alunperin ruotsalaista Nilconelementtijärjestelmää paran- nettiin suomalaisin tutkimuksin. Nilcon-elementtivälipohja, U-muotoinen palkki, alalaatan nimellispaksuus 27 mm, kelluva lattialaatta 40 mm neopren-eristimien varassa. Välitilassa mineraalivillaa. Lattiapäällysteenä joustavapohjainen muovimatto, korkkialustainen parketti tai tekstiilimatto. = db Ulkoseinät mineraalivillalla lämpöeristettyjä betonielementtejä. 180 mm betonia (BES-järjestelmä). 180 mm betonia (BES-järjestelmä). Runkorakenteisia levyseiniä (lastu- tai kipsilevy). Elementtikylpyhuoneet. = db = db Keskuslämmitys. Koneellinen poistoilma. Äänen siirtyminen yleistä ilmanvaihtokanava ja lämpöjohtoverkoston kautta. = db 312 Gyproc Käsikirja Gyproc Suunnittelu

13 .7.12 Kerrostalot Lähinnä Kupion ja Mikkelin alueella käytetty PLS-80 -järjestelmä. päällyste 40 mm ripalaatta PLS-80 levykatto = db = db PLS-80 -ripalaattapalkisto betonia, laatta noin 50 mm, alapuolella levykatto, välissä mineraalivilla. Lattiapäällysteenä joustavaalustainen muovimatto, tekstiilimatto tai lautaparketti. Ulkoseinät mineraalivillalla lämpöeristettyjä betonielementtejä. = db = db = db Teräsbetonipilarit. 180 mm betonia. 180 mm betonia. = db = db Runkorakenteisia levyseiniä (lastu- tai kipsilevy). Vesikeskuslämmitys. Koneellinen poistoilma. Äänen siirtyminen ilmanvaihtokanavan ja lämpöjohtoverkoston kautta. = db Gyproc Käsikirja Gyproc Suunnittelu 313

14 .7.13 Kerrostalot 1970 lauta korokepuut kiilaus betoni mm rappaus + pintakäsittely = db = db = db BES-elementtijärjestelmissä yleisimmin käytetty välipohja oli 265 mm ontelolaatta painoltaan noin 380 kg/m 2. Ontelolaatta (Variax 5) 265 mm/380 kg/m 2 + tasoite. Lattiapäällysteenä joustavaalustainen muovimatto, tekstiilimatto, lautaparketti tai parketti korkkialustalla. = db (kantavan laatan paksuuden = db (kantavan laatan paksuuden Ulkoseinät mineraalivillalla lämpöeristettyjä betonielementtejä. 180 mm betonia. = db 180 mm betonia. Runkorakenteisia levyseiniä (lastu- tai kipsilevy). Elementtikylpyhuoneet. Vesikeskuslämmitys. Koneellinen poistoilma. Äänen siirtyminen yleistä ilmanvaihtokanavan ja lämpöjohtoverkoston kautta. 314 Gyproc Käsikirja Gyproc Suunnittelu

15 .7.14 Kerrostalot Teräsbetoni/betoni -liittolaatta. Toistaiseksi vähän käytetty järjestelmä. Teräsbetoni/betoni -liittolaatta. Lattiapäällysteenä joustavapohjainen muovimatto. Alapuolella kipsilevy. Keveitä levyelementtejä. päällyste 60 mm betoni teräspoimulevy = db = db = db Teräspilarit tai teräsbetonipilarit. Kaksinkertainen levy. Levyrakenteinen. Vesikiertoinen keskuslämmitys. Koneellinen ilmanpoisto. Gyproc Käsikirja Gyproc Suunnittelu 315

16 .7.15 Kerrostalot, puurakenteinen asuinrakennus Puurakenteisten asuinrakennusten käytetty välipohjatyyppi. pontattu lattialauta ristikoolaus pääkannattajat/ mineraalivilla lauta 22x50 k 400 Gyproc GN 13 = db = db = db Välipohjassa puupalkki, ristikoolaus ja pontattu lattialaudoitus. Kattoverhoiluna rakennuslevy. Täytteenä mineraalivilla. Vanhaa korjattaessa alapuolinen Gyproc GN 13 jätetään paikoilleen ja lisätään runko/ mineraalivilla ja jousiranka + levyt. Ulkoseinissä kantava puutolpparunko. Tolpparungon välissä mineraalivillaeristys. Ulkoverhouksena tiili- tai lautaverhous. Sisäpuolella rakennuslevy. Kantava tolpparunko ulkoseinässä ja kantavissa väliseinissä. = db = db = db = db = db = db = db Erilliset puurunkoiset mineraalivillaeristeiset seinät/ ilmarako. Puurunko/rakennuslevy. Mineraalivillaeristys halutuissa huoneissa. Suora sähkölämmitys tai öljylämmitteinen vesikierto. Painovoimainen tai koneellinen poisto. 316 Gyproc Käsikirja Gyproc Suunnittelu

17 .7.16 Kerrostalot, puurakenteinen asuinrakennus Puurakenteisten asuinrakennusten käytetty välipohjatyyppi. pontattu lattialauta kannattajat 50x200 k 600/min. villa 100 mm lauta 22x50 k 400 Gyproc GN 13 = db = db = db Välipohjassa puupalkit ja pontattu lattialaudoitus. Kattoverhoiluna rakennuslevy. Täytteenä mineraalivilla. Vanhaa korjattaesssa alapuolinen Gyproc GN 13 jätetään paikoilleen, lisätään runko/mineraalivilla ja Gyproc akustinen jousiranka AP x Gyproc GN 13. Ulkoseinissä kantava puutolpparunko. Tolpparungon välissä mineraalivillaeristys. Ulkoverhouksena tiili- tai lautaverhous. Sisäpuolella rakennuslevy. Kantava tolpparunko ulkoseinässä ja kantavissa väliseinissä. Erilliset puurunkoiset mineraalivillaeristeiset seinät/ ilmarako. Puurunko/rakennuslevy. Mineraalivillaeristys halutuissa huoneissa. Suora sähkölämmitys tai öljylämmitteinen vesikierto. = db = db = db = db = db = db Painovoimainen tai koneellinen poisto. = db Gyproc Käsikirja Gyproc Suunnittelu 317

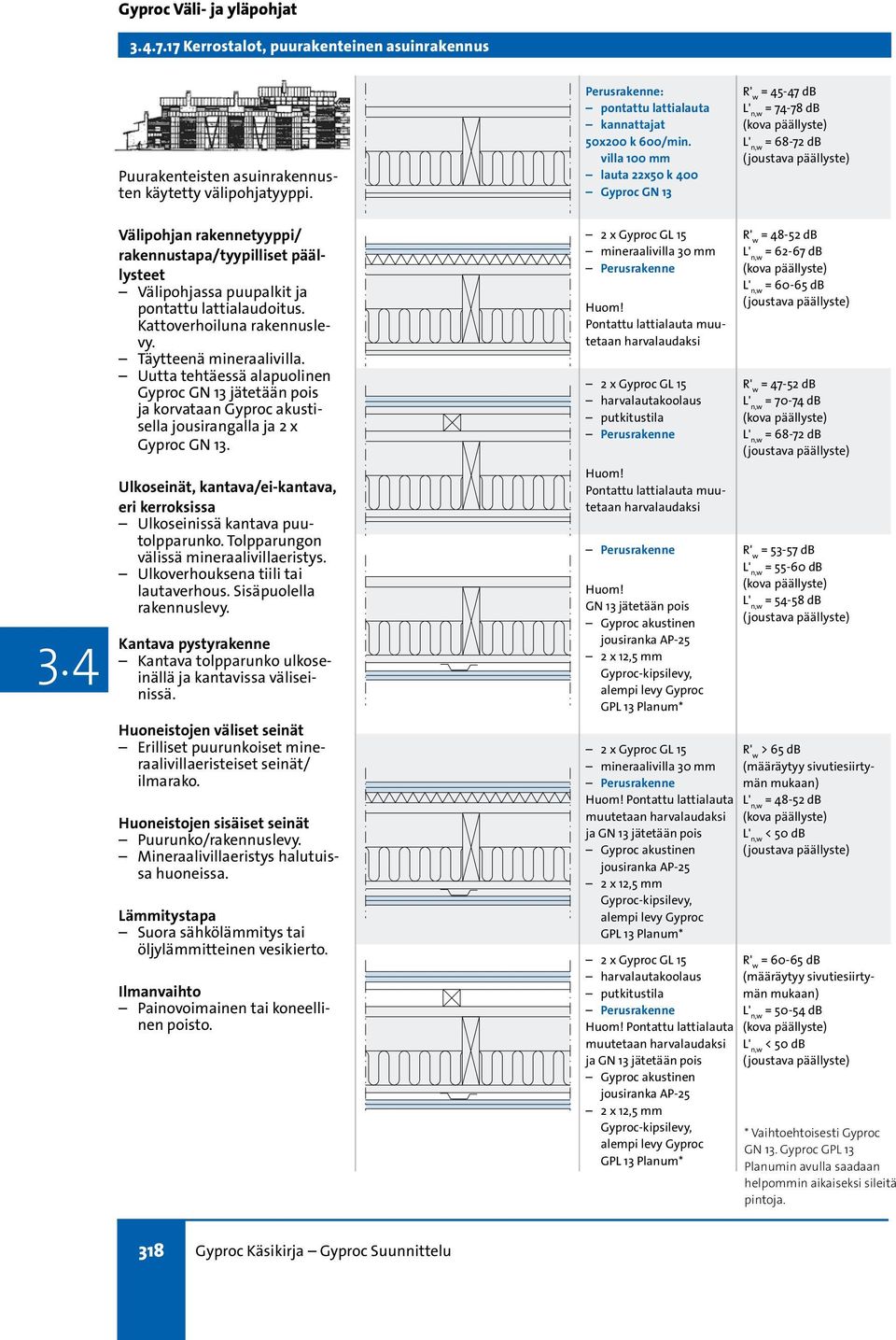

18 .7.17 Kerrostalot, puurakenteinen asuinrakennus Puurakenteisten asuinrakennusten käytetty välipohjatyyppi. pontattu lattialauta kannattajat 50x200 k 600/min. villa 100 mm lauta 22x50 k 400 Gyproc GN 13 = db = db = db Välipohjassa puupalkit ja pontattu lattialaudoitus. Kattoverhoiluna rakennuslevy. Täytteenä mineraalivilla. Uutta tehtäessä alapuolinen Gyproc GN 13 jätetään pois ja korvataan Gyproc akustisella jousirangalla ja 2 x Gyproc GN 13. Ulkoseinissä kantava puutolpparunko. Tolpparungon välissä mineraalivillaeristys. Ulkoverhouksena tiili tai lautaverhous. Sisäpuolella rakennuslevy. Kantava tolpparunko ulkoseinällä ja kantavissa väliseinissä. Erilliset puurunkoiset mineraalivillaeristeiset seinät/ ilmarako. Puurunko/rakennuslevy. Mineraalivillaeristys halutuissa huoneissa. Suora sähkölämmitys tai öljylämmitteinen vesikierto. Painovoimainen tai koneellinen poisto. Huom! Pontattu lattialauta muutetaan harvalaudaksi Huom! Pontattu lattialauta muutetaan harvalaudaksi Huom! GN 13 jätetään pois = db = db = db = db = db = db = db Huom! Pontattu lattialauta muutetaan harvalaudaksi ja GN 13 jätetään pois Huom! Pontattu lattialauta muutetaan harvalaudaksi ja GN 13 jätetään pois = db 318 Gyproc Käsikirja Gyproc Suunnittelu

19 .7.18 Toimitilat päällyste + tasausbetoni 30 mm ylälaatta n. 80 mm rappaus = db = db Etenkin koulu-, teollisuus-, toimisto- ja liikerakennuksissa käytetty järjestelmä. = db Teräsbetoninen ylälaatallinen palkisto. Laatan paksuus mm + tasausbetoni. Päällyste käyttötarkoituksen mukaan. Linoleumi, kumimatto, laatat ja lattiamassa. Ulkoseinät 600 mm täystiilirakenteita, myöhemmin myös 450 mm kennotiili, lisälämmöneristeinen tiili mm tai betoni ulkopuolisin lämmöneristein. = db Teräsbetonipilarit tai kantavat tiili- tai betoniseinät. Kantavat tiili- tai betoniseinät. Kaksinkertaiset kipsimassa, kuonabetoni tai kevyttiili. Kevyttiili, kipsimassa, kevytbetoni. Keskuslämmitys, kivirakenteiset ilmahormit. Myöhemmin valmistuneissa rakennuksissa koneellinen ilmanvaihto. Gyproc Käsikirja Gyproc Suunnittelu 319

20 .7.19 Liike- ja tuotantorakennukset päällyste 100 mm kupulaatta = db Kupulaatta. Lattiapäällyste käyttötarkoituksen mukaan. = db Ulkoseinät mineraalivillalla lämöperistettyjä betonielementtejä tai kevyitä levyelementtejä. Teräsbetonipilarit, mahdollisia kantavia seiniä (jäykistys). Mahdollisia kantavia seiniä (jäykistys). Tiili- tai levy. Tiili- tai levy. = db, ilmanvaihto Vesikeskuslämmitys Koneellinen poistoilma. 320 Gyproc Käsikirja Gyproc Suunnittelu

21 .7.20 Tuotanto- ja liikerakennukset 1970 päällyste 60 mm ja 70 mm TT-laatta tasauskerroksineen = db = db Etenkin tuotanto- ja liikerakennuksissa käytetty järjestelmä. TT-laatat + pintalaatta. Lattiapäällyste käyttötarkoituksen mukaan. Ulkoseinät mineraalivillalla lämpöeristettyjä betonielementtejä tai kevyitä levyelementtejä. = db = db Teräsbetonipilarit, mahdollisia kantavia seiniä (jäykistys). Mahdollisia kantavia seiniä (jäykistys). Tiili- tai levy. Tiili- tai levy., ilmanvaihto Vesikeskuslämmitys. Koneellinen ilmanpoisto. Gyproc Käsikirja Gyproc Suunnittelu 321

22 .7.21 Teräsrakenteiset teollisuusrakennukset ja omakotitalot Uudempien teräsrakenteisten teollisuusrakennusten ja omakotitalojen käytetty välipohjatyyppi. Välipohjassa teräspalkki, teräspoimulevy ja 2 x levy. 2 x levy teräspoimulevy teräspalkki = db = db = db = db Ulkoseinät ei-kantavia julkisivuelementtejä. Kantavat teräspilarit. Erilliset teräsrunkoiset mineraalivillaeristeiset seinät/ ilmarako. Teräsranka/rakennuslevy Mineraalivillaeristys halutuissa huoneissa. Suora sähkölämmitys tai öljylämmitteinen vesikierto. = db = db = db = db Painovoimainen tai koneellinen poisto. 322 Gyproc Käsikirja Gyproc Suunnittelu
