1 Käyttörintamalta paljon uutta Johtaja Reima Päivinen Käyttövarmuuspäivä Käyttövarmuuspäivä

2 Kylmän talven kulutushuippu Kulutushuippu klo 9 10 Suomen kulutus MWh/h Suomen tuotanto MWh/h Tuonti yht MWh/h MWh/h Venäjä MWh/h Ruotsi - 0 MWh/h Viro 1436 MWh/h 8 MWh/h 1306 MWh/h 0 MWh/h Lämpötilat Suomessa: Helsinki -24 C, Jyväskylä -26 C, Oulu -28 C, Rovaniemi -31 C

3 lukumäärä Ukkoskesän myötä paljon häiriöitä kantaverkossa asti Ukkosen aiheuttamat Laiteviat Henkilökunta Ulkopuolinen Muu

4 kpl min Häiriöistä aiheutuneet toimituskeskeytykset asiakkaille normaalitasoa 1,20 1,00 0,80 0,60 0,40 0,20 Häiriökeskeytykset liittymispisteissä , kpl / piste ( 30s) min / piste asti 0

5 Voimajohtopylväitä kaatui Itä-Suomessa Räjäytystyössä 110 kv pylväs kaatui 400 kv pylvään päälle Muutamalle tuhannelle sähkönkuluttajalle 11 minuutin keskeytys 110 kv voimajohto käyttöön neljässä päivässä ja 400 kv kahdessa viikossa

6 1:00:00 1:00:05 1:00:10 1:00:15 1:00:20 1:00:25 1:00:30 1:00:35 1:00:40 1:00:45 1:00:50 1:00:55 1:01:00 1:01:05 1:01:10 1:01:15 1:01:20 Taajuus [Hz] Suurin voimalaitos irtosi verkosta Oskarshamnin ydinvoimalaitoksen 3. yksikkö Ruotsissa irtosi verkosta 1400 MW tehosta Suurin yksittäinen vika, johon pohjoismaisessa voimajärjestelmässä varaudutaan Reservit toimivat suunnitellusti 50,2 50, ,9 49,8 49,7 49,6 49,5 49,4 49,3 49,2 49, ,9 Oskarshamn 3 irtoaminen verkosta s. 28 s. Aika [h:mm:ss]

7 Verkkoinvestointien vaatimat siirtokeskeytykset rajoittivat siirtokapasiteettia Ruotsiin 1. Petäjäskoski Pirttikoski 400 kv johdon ukkosköysien vaihto ja Fenno-Skan 2 testit 2. Letsi Betåsen 400 kv johdon ukkosköysien vaihto Ruotsissa 3. Uusnivalan muuntoaseman rakentamisesta aiheutuneet keskeytykset Alajärvi Pikkarala 400 kv johdoilla 4. Fenno-Skan 1 huollosta ja Fenno-Skan 2 rakentamisesta aiheutuneet keskeytykset Fenno-Skan 1:lle Affecto Finland Oy, Lupa N0148

8 Pohjoismaiden vesitilanteen voimakkaat vaihtelut näkyivät Suomen ja Ruotsin siirroissa siirtokapasiteetti MW kaupallinen siirto MWh/h Käyttövarmuuspäivä

9 Haasteita siirtokeskeytyksistä verkon käyttöön 2011 Laajat ja pitkäaikaiset siirtokeskeytykset vaativat hyvää yhteistyötä: Huoltojen ja investointien yhteensovittaminen kantaverkon ja sidosryhmien tarpeiden osalta Alueen voimalaitoksien ajo markkinaehtoisesti Alueellisen käyttövarmuuden varmistaminen eri osapuolten kanssa Viime hetkellä muuttuvat kytkentäjärjestelyt ja työturvallisuuden varmistaminen muutoksissa Ulkopuolisten tekijöiden tuomat muutostarpeet kuten yllättävät viat Tuovilan ja Seinäjoen alueet Naantalin ja Turun alueet

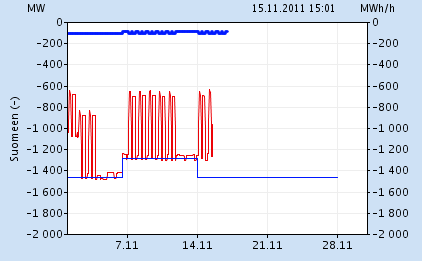

10 Venäjän tuonti vaihtelee markkinatilanteen mukaan kaupallinen siirto MWh/h siirtokapasiteetti MW

11 Viron yhteyden siirto vaihtelee markkinatilanteen mukaan siirtokapasiteetti MW kaupallinen siirto MWh/h

12 Suomi - Ruotsi sähkönsiirto ennen hinta-alueiden käyttöönottoa (esimerkki) Kaupallinen Fyysinen 300 MW 400 MW 100 MW Pörssikauppa määrittää kaupallisen nettosiirron tunneittain Suomen ja Ruotsin verkkohäviöiden minimi määrittää fyysisen siirron

13 Ruotsin hinta-alueiden käyttöönoton jälkeen Suomi on ajoittain läpisiirtomaa (esimerkki) Kaupallinen Fyysinen 1000 MW 800 MW 700 MW 500 MW Pörssikauppa määrittää siirron hinta-alueiden välillä sekä pohjoisessa että etelässä Fyysinen siirto pyritään asettamaan yhteisten häviöiden minimikohtaan

14 Pohjoismainen reaaliaikainen voimajärjestelmän tilakuva löytyy Fingridin kotisivuilta sisältää tuotanto-, kulutus ja siirtotiedot tiedot päivittyvät 1 minuutin välein

15 Tehotase 2011/2012 Kylmä talvipäivä kerran kymmenessä vuodessa 1500 SUOMI Tuotantokyky Kulutus Netto MW MW MW Nuolet kuvaavat tuontimahdollisuutta naapurimaista (MW)
