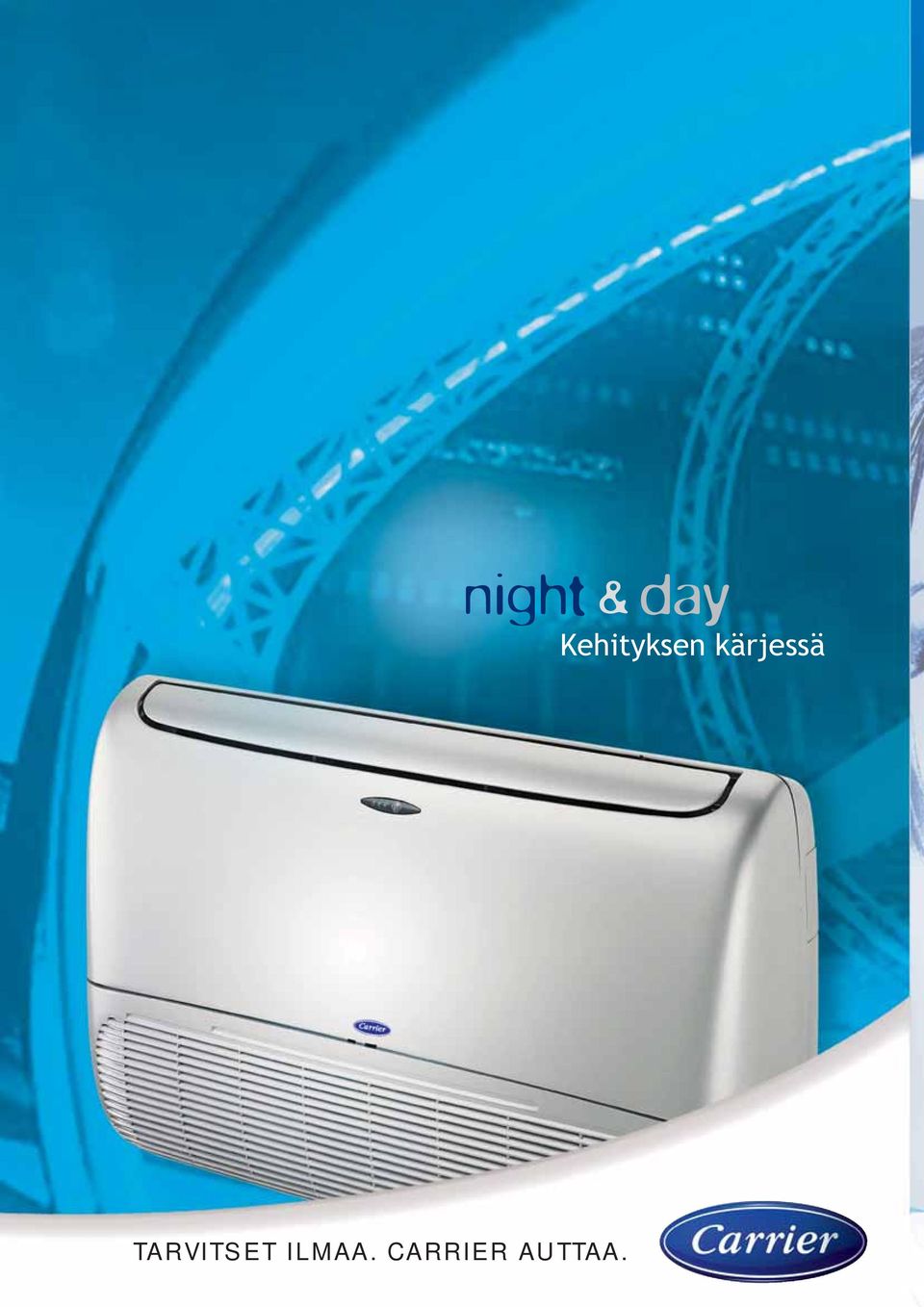

1 TARVITSET ILMAA. CARRIER AUTTAA. Kehityksen kärjessä

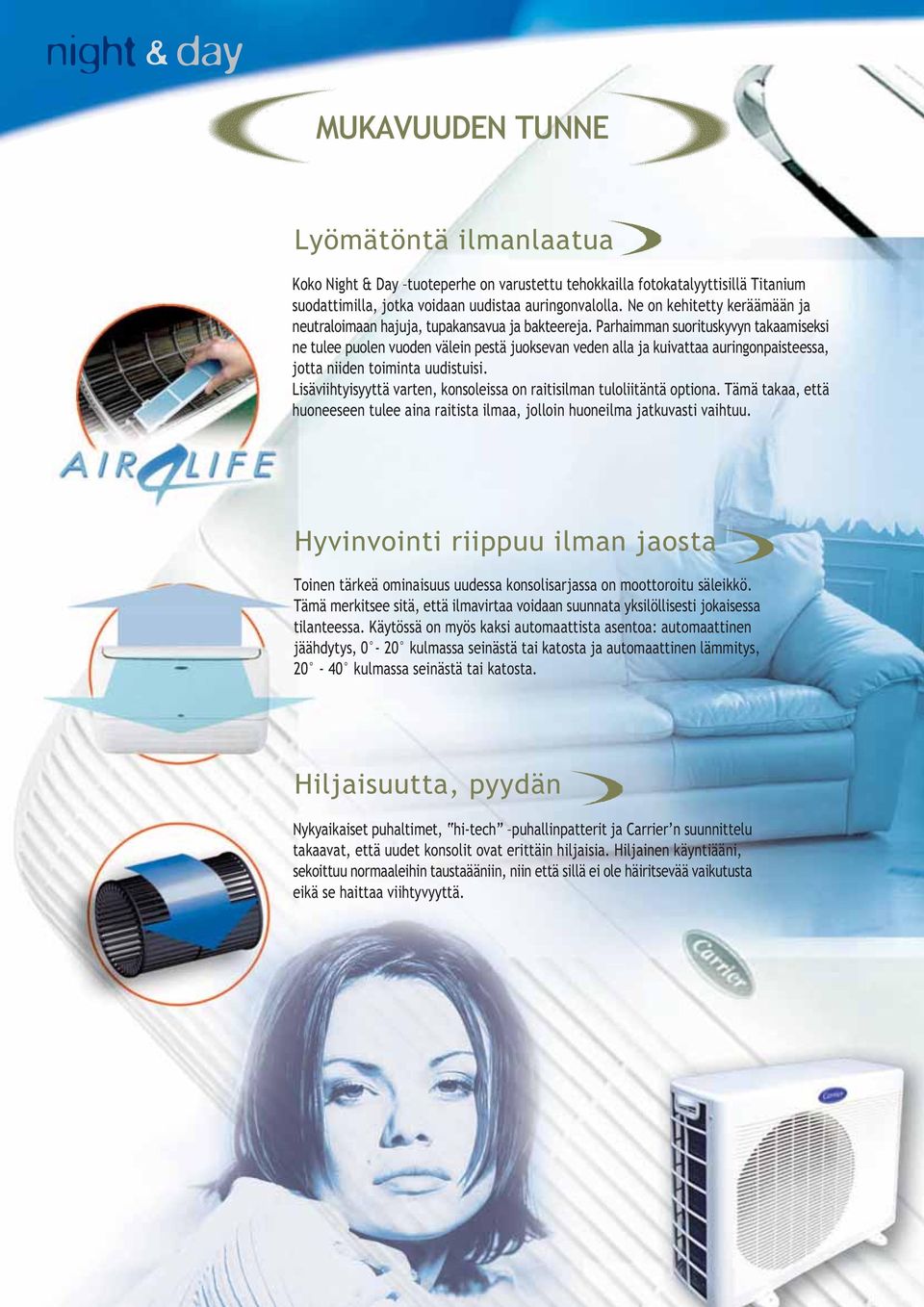

2 MUKAVUUDEN TUNNE Lyömätöntä ilmanlaatua Koko Night & Day tuoteperhe on varustettu tehokkailla fotokatalyyttisillä Titanium suodattimilla, jotka voidaan uudistaa auringonvalolla. Ne on kehitetty keräämään ja neutraloimaan hajuja, tupakansavua ja bakteereja. Parhaimman suorituskyvyn takaamiseksi ne tulee puolen vuoden välein pestä juoksevan veden alla ja kuivattaa auringonpaisteessa, jotta niiden toiminta uudistuisi. Lisäviihtyisyyttä varten, konsoleissa on raitisilman tuloliitäntä optiona. Tämä takaa, että huoneeseen tulee aina raitista ilmaa, jolloin huoneilma jatkuvasti vaihtuu. Hyvinvointi riippuu ilman jaosta Toinen tärkeä ominaisuus uudessa konsolisarjassa on moottoroitu säleikkö. Tämä merkitsee sitä, että ilmavirtaa voidaan suunnata yksilöllisesti jokaisessa tilanteessa. Käytössä on myös kaksi automaattista asentoa: automaattinen jäähdytys, 0-20 kulmassa seinästä tai katosta ja automaattinen lämmitys, kulmassa seinästä tai katosta. Hiljaisuutta, pyydän Nykyaikaiset puhaltimet, hi-tech puhallinpatterit ja Carrier n suunnittelu takaavat, että uudet konsolit ovat erittäin hiljaisia. Hiljainen käyntiääni, sekoittuu normaaleihin taustaääniin, niin että sillä ei ole häiritsevää vaikutusta eikä se haittaa viihtyvyyttä.

Parhaimman suorituskyvyn takaamiseksi ne tulee puolen vuoden välein pestä juoksevan veden alla ja kuivattaa auringonpaisteessa, jotta niiden toiminta uudistuisi.

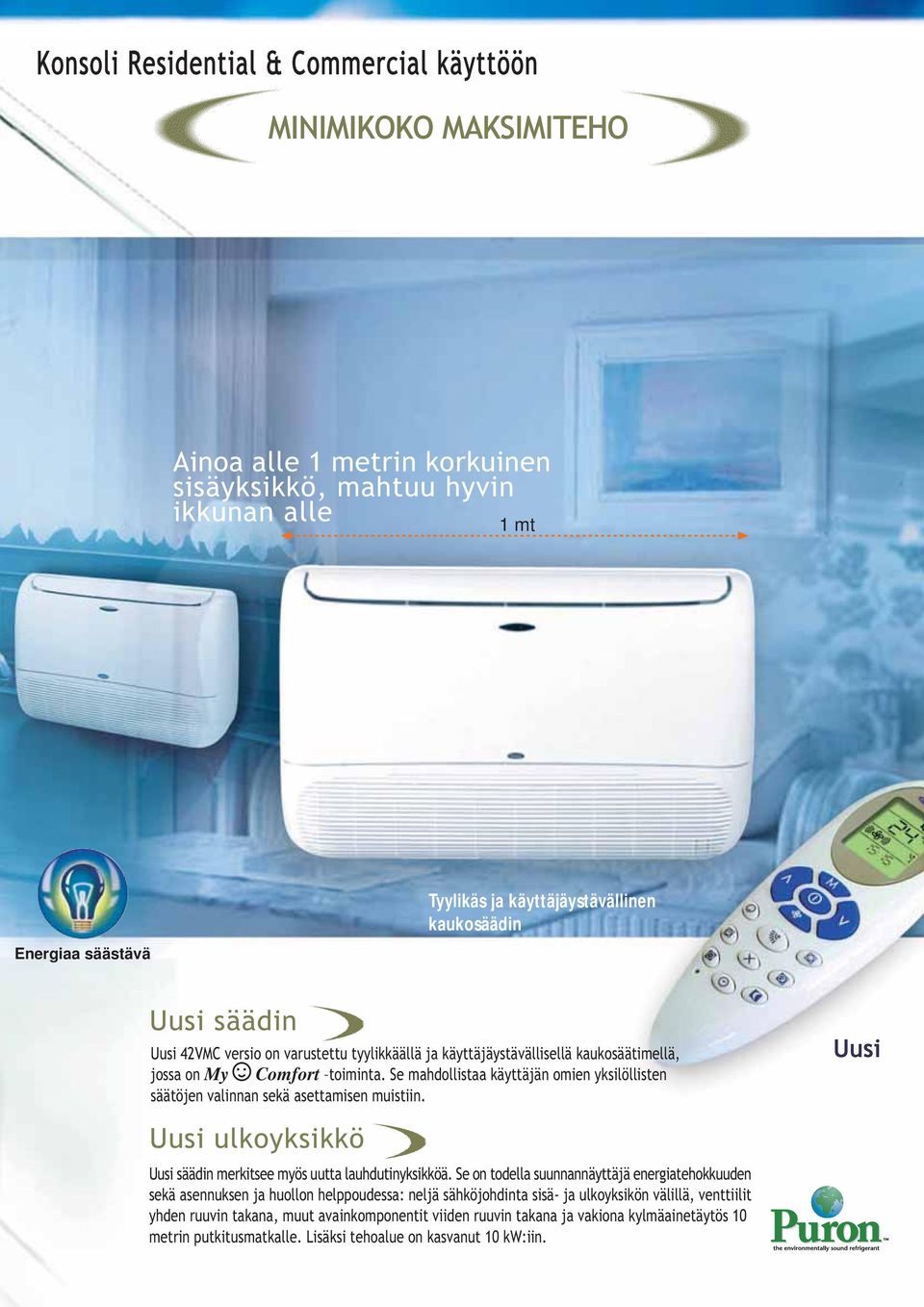

3 Konsoli Residential & Commercial käyttöön MINIMIKOKO MAKSIMITEHO Ainoa alle 1 metrin korkuinen sisäyksikkö, mahtuu hyvin ikkunan alle 1 mt Energiaa säästävä Tyylikäs ja käyttäjäystävällinen kaukosäädin Uusi säädin Uusi 42VMC versio on varustettu tyylikkäällä ja käyttäjäystävällisellä kaukosäätimellä, jossa on My Comfort toiminta. Se mahdollistaa käyttäjän omien yksilöllisten säätöjen valinnan sekä asettamisen muistiin. Uusi ulkoyksikkö Uusi säädin merkitsee myös uutta lauhdutinyksikköä. Se on todella suunnannäyttäjä energiatehokkuuden sekä asennuksen ja huollon helppoudessa: neljä sähköjohdinta sisä- ja ulkoyksikön välillä, venttiilit yhden ruuvin takana, muut avainkomponentit viiden ruuvin takana ja vakiona kylmäainetäytös 10 metrin putkitusmatkalle. Lisäksi tehoalue on kasvanut 10 kw:iin. Uusi

Se mahdollistaa käyttäjän omien yksilöllisten säätöjen valinnan sekä asettamisen muistiin. Uusi ulkoyksikkö Uusi säädin merkitsee myös uutta lauhdutinyksikköä.

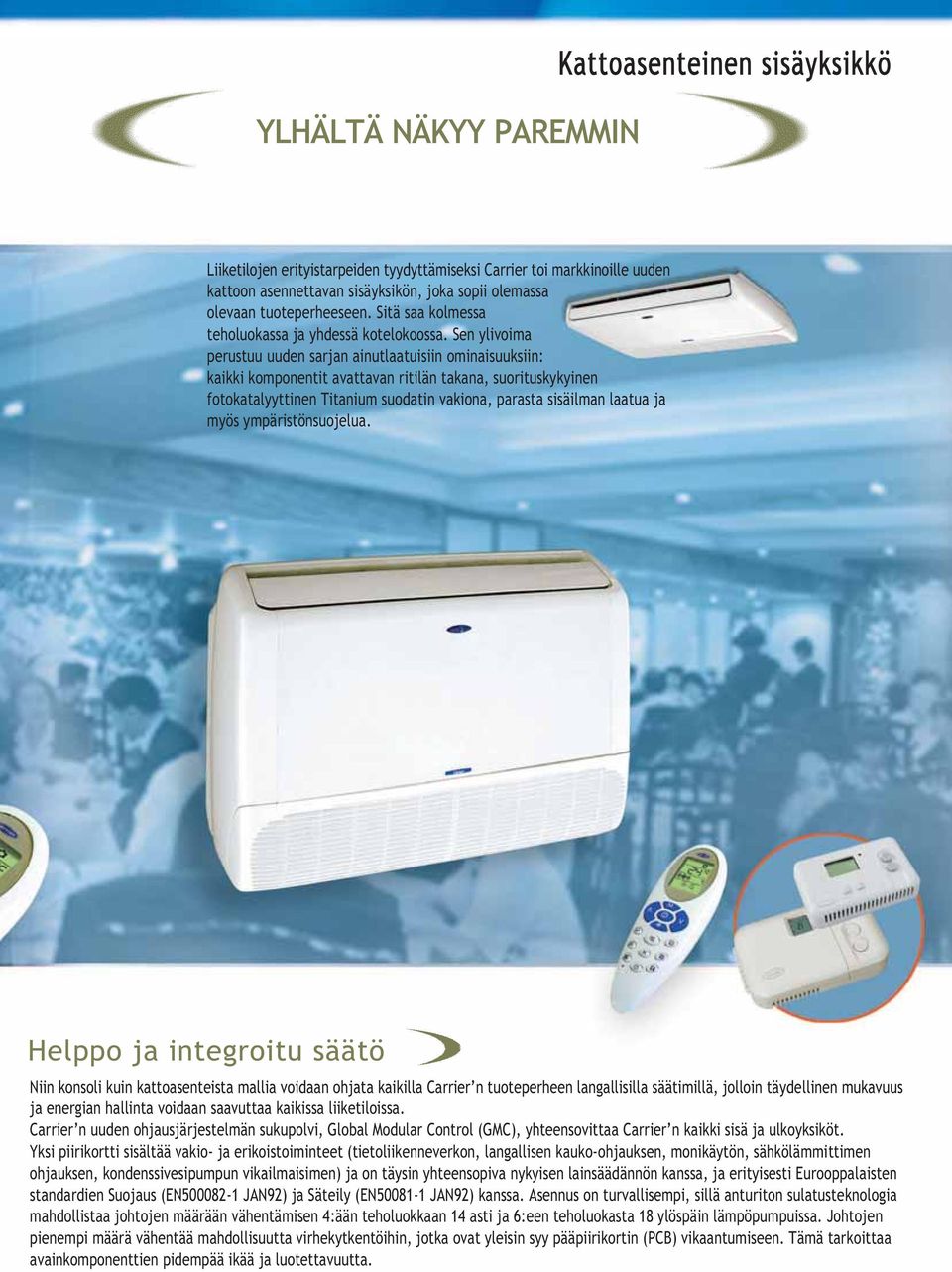

4 YLHÄLTÄ NÄKYY PAREMMIN Kattoasenteinen sisäyksikkö Liiketilojen erityistarpeiden tyydyttämiseksi Carrier toi markkinoille uuden kattoon asennettavan sisäyksikön, joka sopii olemassa olevaan tuoteperheeseen. Sitä saa kolmessa teholuokassa ja yhdessä kotelokoossa. Sen ylivoima perustuu uuden sarjan ainutlaatuisiin ominaisuuksiin: kaikki komponentit avattavan ritilän takana, suorituskykyinen fotokatalyyttinen Titanium suodatin vakiona, parasta sisäilman laatua ja myös ympäristönsuojelua. Helppo ja integroitu säätö Niin konsoli kuin kattoasenteista mallia voidaan ohjata kaikilla Carrier n tuoteperheen langallisilla säätimillä, jolloin täydellinen mukavuus ja energian hallinta voidaan saavuttaa kaikissa liiketiloissa. Carrier n uuden ohjausjärjestelmän sukupolvi, Global Modular Control (GMC), yhteensovittaa Carrier n kaikki sisä ja ulkoyksiköt. Yksi piirikortti sisältää vakio- ja erikoistoiminteet (tietoliikenneverkon, langallisen kauko-ohjauksen, monikäytön, sähkölämmittimen ohjauksen, kondenssivesipumpun vikailmaisimen) ja on täysin yhteensopiva nykyisen lainsäädännön kanssa, ja erityisesti Eurooppalaisten standardien Suojaus (EN JAN92) ja Säteily (EN JAN92) kanssa. Asennus on turvallisempi, sillä anturiton sulatusteknologia mahdollistaa johtojen määrään vähentämisen 4:ään teholuokkaan 14 asti ja 6:een teholuokasta 18 ylöspäin lämpöpumpuissa. Johtojen pienempi määrä vähentää mahdollisuutta virhekytkentöihin, jotka ovat yleisin syy pääpiirikortin (PCB) vikaantumiseen. Tämä tarkoittaa avainkomponenttien pidempää ikää ja luotettavuutta.

Sen ylivoima perustuu uuden sarjan ainutlaatuisiin ominaisuuksiin: kaikki komponentit avattavan ritilän takana, suorituskykyinen fotokatalyyttinen Titanium suodatin vakiona, parasta sisäilman laatua

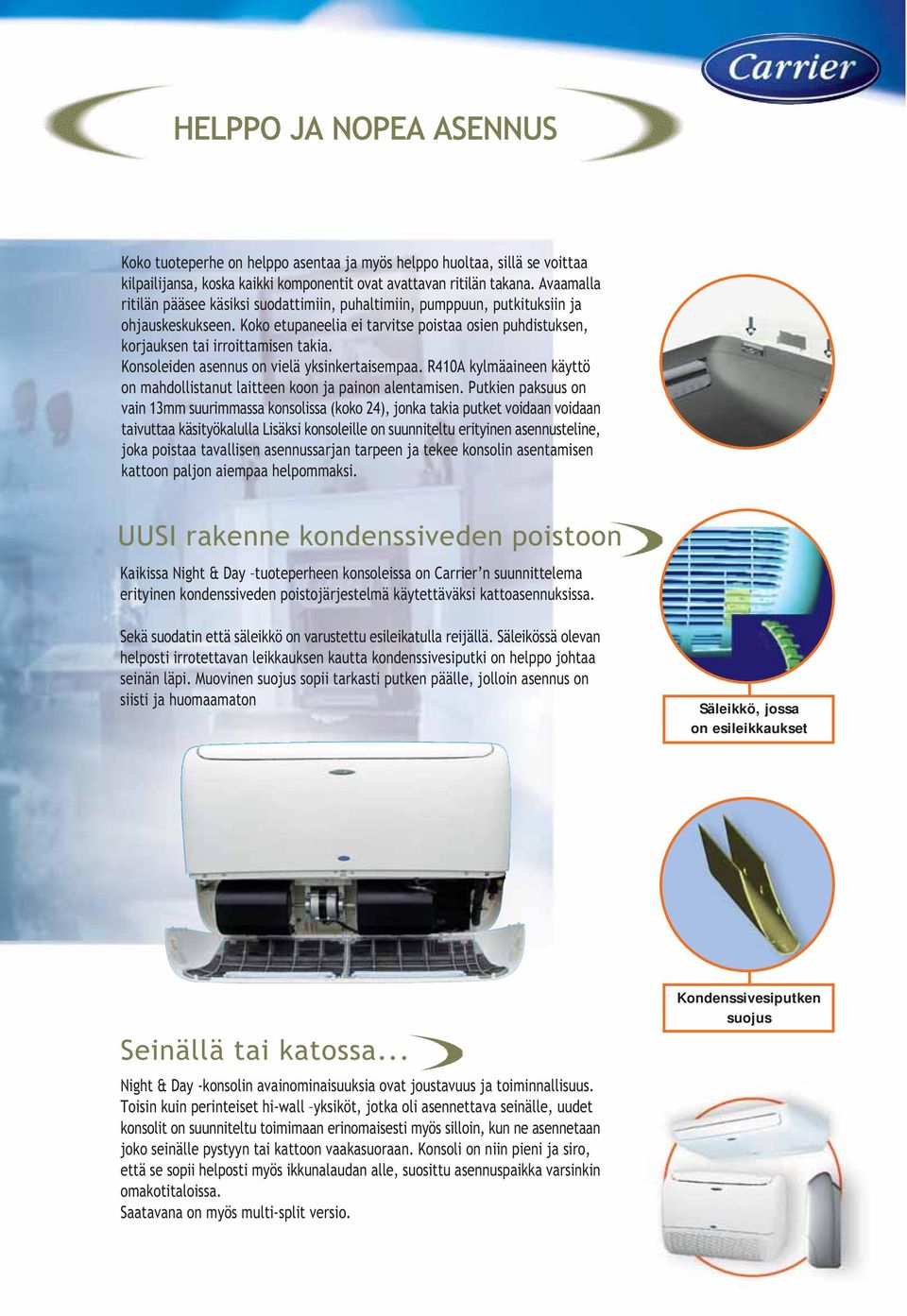

5 HELPPO JA NOPEA ASENNUS Koko tuoteperhe on helppo asentaa ja myös helppo huoltaa, sillä se voittaa kilpailijansa, koska kaikki komponentit ovat avattavan ritilän takana. Avaamalla ritilän pääsee käsiksi suodattimiin, puhaltimiin, pumppuun, putkituksiin ja ohjauskeskukseen. Koko etupaneelia ei tarvitse poistaa osien puhdistuksen, korjauksen tai irroittamisen takia. Konsoleiden asennus on vielä yksinkertaisempaa. R410A kylmäaineen käyttö on mahdollistanut laitteen koon ja painon alentamisen. Putkien paksuus on vain 13mm suurimmassa konsolissa (koko 24), jonka takia putket voidaan voidaan taivuttaa käsityökalulla Lisäksi konsoleille on suunniteltu erityinen asennusteline, joka poistaa tavallisen asennussarjan tarpeen ja tekee konsolin asentamisen kattoon paljon aiempaa helpommaksi. UUSI rakenne kondenssiveden poistoon Kaikissa Night & Day tuoteperheen konsoleissa on Carrier n suunnittelema erityinen kondenssiveden poistojärjestelmä käytettäväksi kattoasennuksissa. Sekä suodatin että säleikkö on varustettu esileikatulla reijällä. Säleikössä olevan helposti irrotettavan leikkauksen kautta kondenssivesiputki on helppo johtaa seinän läpi. Muovinen suojus sopii tarkasti putken päälle, jolloin asennus on siisti ja huomaamaton Säleikkö, jossa on esileikkaukset Seinällä tai katossa... Night & Day -konsolin avainominaisuuksia ovat joustavuus ja toiminnallisuus. Toisin kuin perinteiset hi-wall yksiköt, jotka oli asennettava seinälle, uudet konsolit on suunniteltu toimimaan erinomaisesti myös silloin, kun ne asennetaan joko seinälle pystyyn tai kattoon vaakasuoraan. Konsoli on niin pieni ja siro, että se sopii helposti myös ikkunalaudan alle, suosittu asennuspaikka varsinkin omakotitaloissa. Saatavana on myös multi-split versio. Kondenssivesiputken suojus

Konsoleiden asennus on vielä yksinkertaisempaa. R410A kylmäaineen käyttö on mahdollistanut laitteen koon ja painon alentamisen.

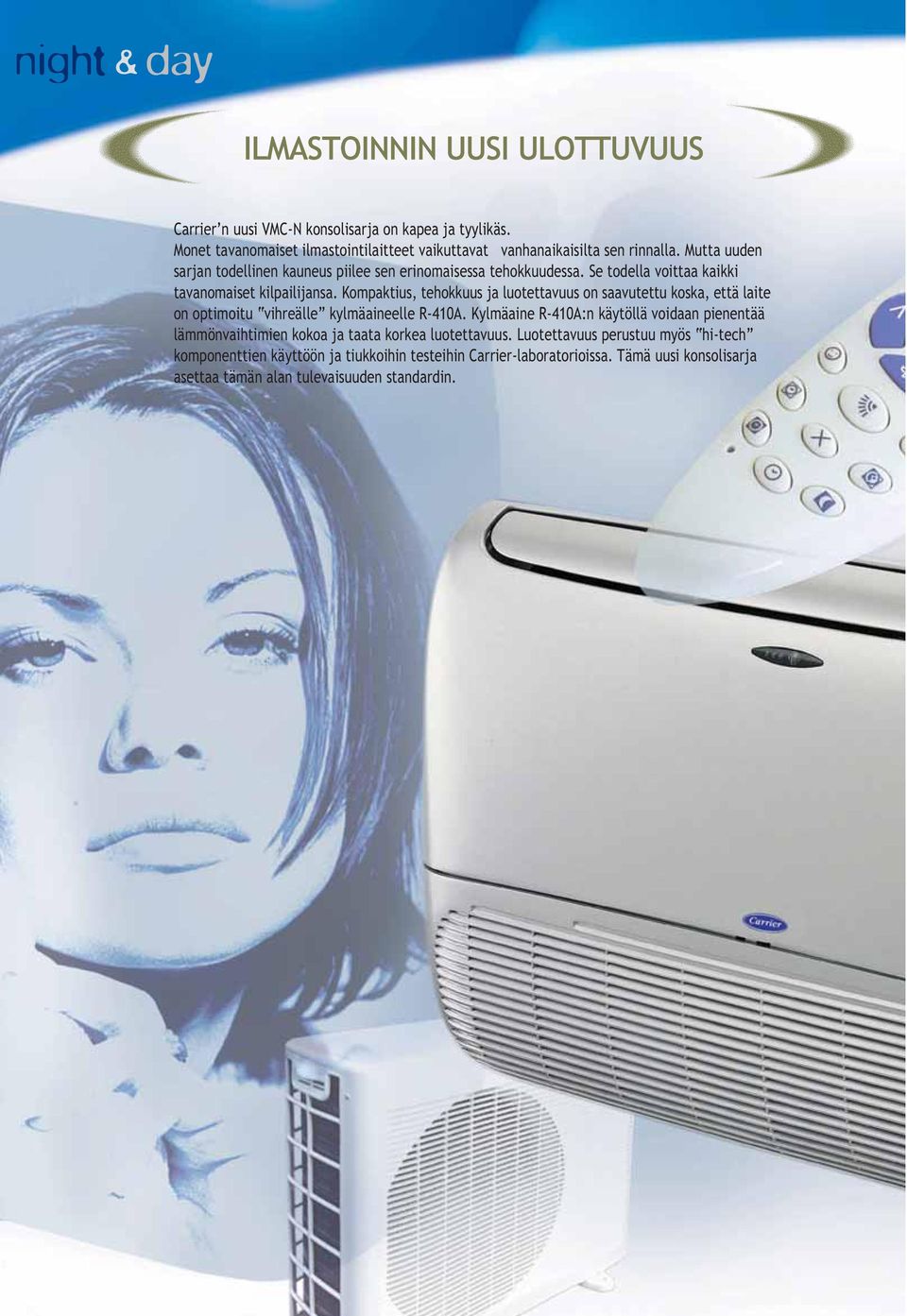

6 ILMASTOINNIN UUSI ULOTTUVUUS Carrier n uusi VMC-N konsolisarja on kapea ja tyylikäs. Monet tavanomaiset ilmastointilaitteet vaikuttavat vanhanaikaisilta sen rinnalla. Mutta uuden sarjan todellinen kauneus piilee sen erinomaisessa tehokkuudessa. Se todella voittaa kaikki tavanomaiset kilpailijansa. Kompaktius, tehokkuus ja luotettavuus on saavutettu koska, että laite on optimoitu vihreälle kylmäaineelle R-410A. Kylmäaine R-410A:n käytöllä voidaan pienentää lämmönvaihtimien kokoa ja taata korkea luotettavuus. Luotettavuus perustuu myös hi-tech komponenttien käyttöön ja tiukkoihin testeihin Carrier-laboratorioissa. Tämä uusi konsolisarja asettaa tämän alan tulevaisuuden standardin.

Kompaktius, tehokkuus ja luotettavuus on saavutettu koska, että laite on optimoitu vihreälle kylmäaineelle R-410A.

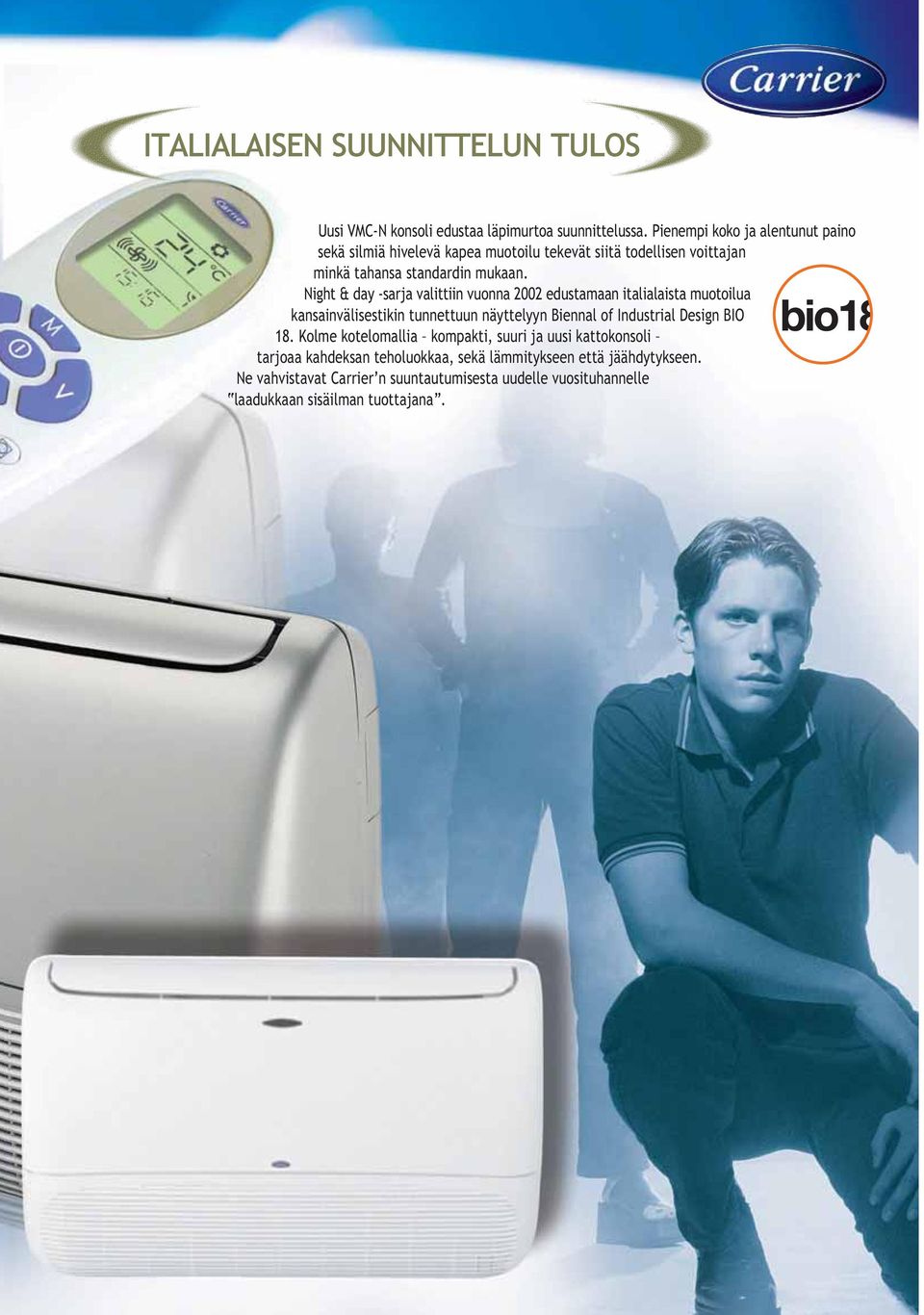

7 ITALIALAISEN SUUNNITTELUN TULOS Uusi VMC-N konsoli edustaa läpimurtoa suunnittelussa. Pienempi koko ja alentunut paino sekä silmiä hivelevä kapea muotoilu tekevät siitä todellisen voittajan minkä tahansa standardin mukaan. Night & day -sarja valittiin vuonna 2002 edustamaan italialaista muotoilua kansainvälisestikin tunnettuun näyttelyyn Biennal of Industrial Design BIO 18. Kolme kotelomallia kompakti, suuri ja uusi kattokonsoli tarjoaa kahdeksan teholuokkaa, sekä lämmitykseen että jäähdytykseen. Ne vahvistavat Carrier n suuntautumisesta uudelle vuosituhannelle laadukkaan sisäilman tuottajana.

Night & day -sarja valittiin vuonna 2002 edustamaan italialaista muotoilua kansainvälisestikin tunnettuun näyttelyyn Biennal of Industrial Design BIO

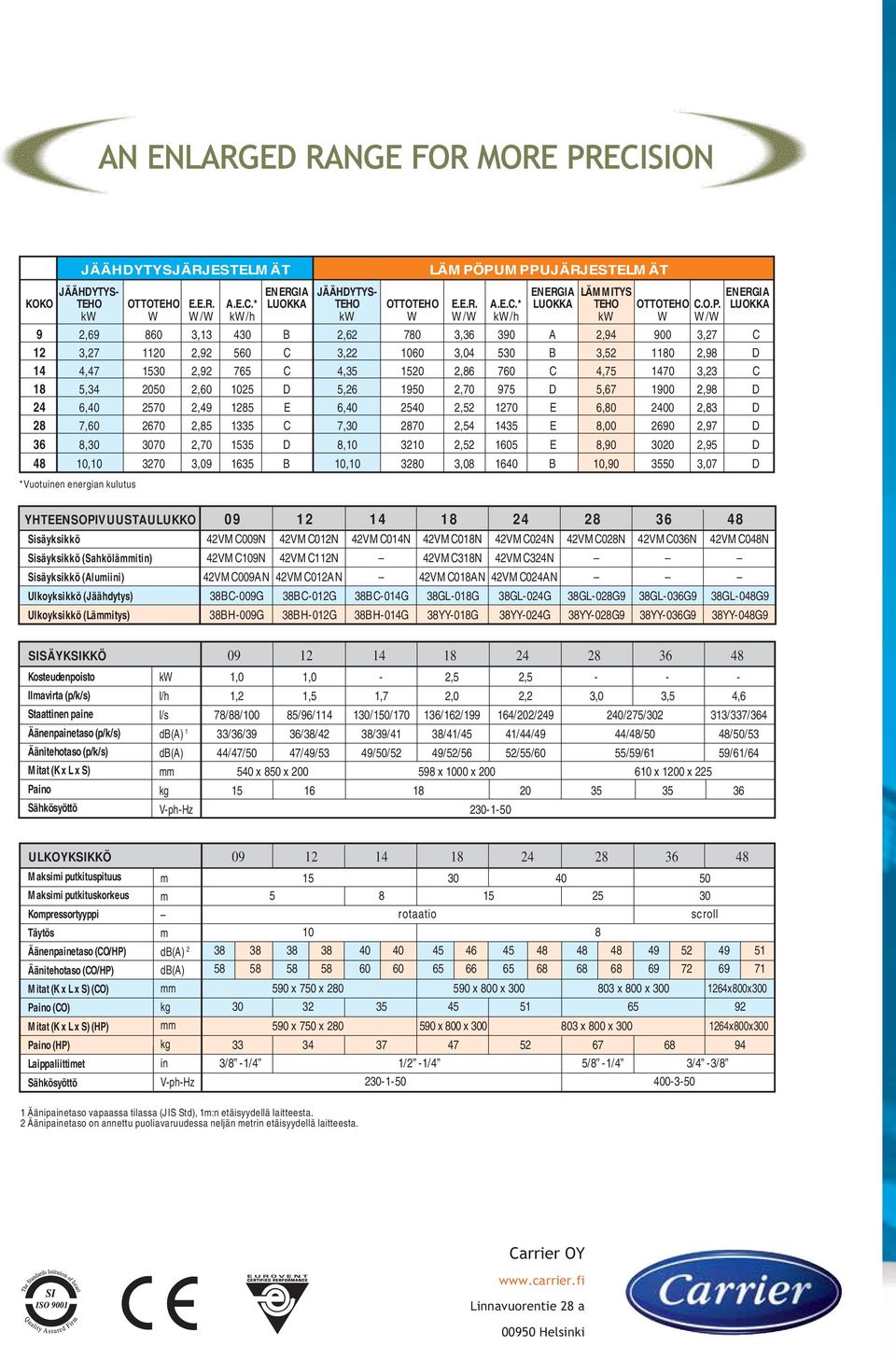

8 AN ENLARGED RANGE FOR MORE PRECISION JÄÄHDYTYSJÄRJESTELMÄT LÄMPÖPUMPPUJÄRJESTELMÄT JÄÄHDYTYS- ENERGIA JÄÄHDYTYS- ENERGIA LÄMMITYS ENERGIA KOKO TEHO OTTOTEHO E.E.R. A.E.C.* LUOKKA TEHO OTTOTEHO E.E.R. A.E.C.* LUOKKA TEHO OTTOTEHO C.O.P. LUOKKA kw W W/W kw/h kw W W/W kw/h kw W W/W 9 2, , B 2, , A 2, ,27 C 12 3, , C 3, , B 3, ,98 D 14 4, , C 4, , C 4, ,23 C 18 5, , D 5, , D 5, ,98 D 24 6, , E 6, , E 6, ,83 D 28 7, , C 7, , E 8, ,97 D 36 8, , D 8, , E 8, ,95 D 48 10, , B 10, , B 10, ,07 D *Vuotuinen energian kulutus YHTEENSOPIVUUSTAULUKKO Sisäyksikkö 42VMC009N 42VMC012N 42VMC014N 42VMC018N 42VMC024N 42VMC028N 42VMC036N 42VMC048N Sisäyksikkö (Sahkölämmitin) 42VMC109N 42VMC112N 42VMC318N 42VMC324N Sisäyksikkö (Alumiini) 42VMC009AN 42VMC012AN 42VMC018AN 42VMC024AN Ulkoyksikkö (Jäähdytys) 38BC-009G 38BC-012G 38BC-014G 38GL-018G 38GL-024G 38GL-028G9 38GL-036G9 38GL-048G9 Ulkoyksikkö (Lämmitys) 38BH-009G 38BH-012G 38BH-014G 38YY-018G 38YY-024G 38YY-028G9 38YY-036G9 38YY-048G9 SISÄYKSIKKÖ Kosteudenpoisto Ilmavirta (p/k/s) Staattinen paine Äänenpainetaso (p/k/s) Äänitehotaso (p/k/s) Mitat (K x L x S) Paino Sähkösyöttö kw l/h l/s db(a) 1 db(a) mm kg V-ph-Hz 1,0 1,0-2,5 2, ,2 1,5 1,7 2,0 2,2 3,0 3,5 4,6 78/88/100 85/96/ /150/ /162/ /202/ /275/ /337/364 33/36/39 36/38/42 38/39/41 38/41/45 41/44/49 44/48/50 48/50/53 44/47/50 47/49/53 49/50/52 49/52/56 52/55/60 55/59/61 59/61/ x 850 x x 1000 x x 1200 x ULKOYKSIKKÖ Maksimi putkituspituus m Maksimi putkituskorkeus m Kompressortyyppi rotaatio scroll Täytös m 10 8 Äänenpainetaso (CO/HP) db(a) Äänitehotaso (CO/HP) db(a) Mitat (K x L x S) (CO) mm 590 x 750 x x 800 x x 800 x x800x300 Paino (CO) kg Mitat (K x L x S) (HP) mm 590 x 750 x x 800 x x 800 x x800x300 Paino (HP) kg Laippaliittimet in 3/8-1/4 1/2-1/4 5/8-1/4 3/4-3/8 Sähkösyöttö V-ph-Hz Äänipainetaso vapaassa tilassa (JIS Std), 1m:n etäisyydellä laitteesta. 2 Äänipainetaso on annettu puoliavaruudessa neljän metrin etäisyydellä laitteesta. Carrier OY Linnavuorentie 28 a Helsinki

1520 2,86 760 C 4,75 1470 3,23 C 18 5,34 2050 2,60 1025 D 5,26 1950 2,70 975 D 5,67 1900 2,98 D 24 6,40 2570 2,49 1285 E 6,40 2540 2,52 1270 E 6,80 2400 2,83 D 28 7,60 2670 2,85 1335 C 7,30 2870 2,54
