1 POLTTOAINEKÄYTTÖINEN INFRAPUNALÄMMITIN KÄYTTÖOHJE MALLIT : AH-300/600/700/800 Kiitämme Airrex-infrapunalämmittimen hankinnasta. Luethan nämä käyttöohjeet huolellisesti ennen lämmittimen käyttöönottoa. Säilytä ohjeet paikassa, josta ne löytyvät helposti. Lue turvallisuusohjeet huolellisesti ja noudata niitä aina, kun käytät lämmitintä. Tämä laite on suunniteltu käytettäväksi vain myyntimaassaan. Jos laitetta käytetään muussa maassa, on selvitettävä sähkötietojen ja arvojen vastaavuus. Takuukortti löytyy tämän käyttöohjeen lopusta. Tämän käyttöojeen sisältöä, kuten tekniset tiedot ja ominaisuuden, voidaan muuttaa ilman eri ilmoitusta.

2 SISÄLLYSLUETTELO TURVALLISUUSOHJEET 3 VINKKEJÄ ENNEN ASENNUSTA... 5 RAKENNE JA TUOTEKUVAUS 6 KÄYTTÖ 9 PUHDISTUS JA HUOLTO 13 VIANETSINTÄ 16 TEKNISET TIEDOT JA KYTKENTÄKAAVIO 18 TAKUUKORTTI 19

3 TURVALLISUUSOHJEET Tämä turvallisuusohje on tarkoitettu suojaamaan käyttäjän turvallisuutta, ja estämään mahdollisten omaisuusvahinkojen syntymistä. Lue ohjeet huolellisesti ja seuraa annettuja ohjeita. : Väärinkäytös voi aiheuttaa vakavan loukkaantumisen. : Väärinkäytös voi aiheuttaa lievän vamman tai omaisuusvahingon. Symboliikka Kielletty Pakollinen VAROITUS Käytä ainoastaan 220/230VAC verkkovirtaa Aseta pistoke tukevasti pistorasiaan puhdistettuasi sen. Älä käytä vaurioitunutta kaapelia tai pistoketta. Käytä oikean kokoista sulaketta. Älä koske pistokkeeseen ollessasi märkä. Älä vaurioita virtakaapelia sitomalla sitä tiukalle tai asettamalla sen päälle painavia esineitä. Virtakaapelin katkaiseminen ja jatkaminen on kielletty. Käytä ainoastaan suojamaadoitettua pistorasiaa. Puhdistaessasi laitetta huomioi, että laite on viilentynyt ja kytketty pois pistorasiasta. Sammuta laite aina ensin ON/OFF painikkeesta ennen virtajohdon irroittamista seinästä. Älä sijoita mitään palavia, höyrystyviä tai räjähtäviä aineita tai materiaaleja lämmittimen lähelle. Älä sijoita palavia materiaaleja, kuten verhoja paperia, tulitikkuja, vaatteita jne. lämmittimen lähelle. Säilytä tämä ohje esillä laitteen läheisyydessä. 3

4 TURVALLISUUSOHJEET VAROITUS Älä koske lämmittimen kuumiin pintoihin, kuten suojaritilään, pakoputkistoon tai poltinosiin, sen ollessa käynnissä. Älä sijoita sulavia muoviesineitä laitteen lähelle, tai peitä suojaritilää vaatteilla tai kankailla. Älä aseta elektonisia laitteita tai painavia esineitä lämmittimen päälle. Älä kastele lämmitintä puhdistettaessa. Älä liikuta laitetta sen ollessa käynissä, vaan ennen liikuttamista kytke virta ensin pois ON/OFF kytkimestä ja sen jälkeen irroita pistoke seinästä. Sijoita laite ainoastaan tasaiselle pinnalle. Lämmitintä käytettäessä, varmistu riittävästä korvausilman saannista. Älä käytä lämmitintä tiloissa joissa ei ole ilmanvaihtoa. Ilman tulisi vaihtua lämmitettävässä tilassa vähintään kerran tunnissa. Älä käytä laitetta tiloissa, joissa nukutaan. Laite on tarkoitettu ainoastaan lämmityskäyttöön. Säilytä tämä ohje esillä laitteen läheisyydessä. 4

5 TURVALLISUUSOHJEET HUOMIO Älä sijoita laitetta epätasaiselle alustalle. Älä käytä lämmitintä ukkosella. Älä käytä lämmitintä kosteissa tiloissa, kuten pesu- tai kylpyhuoneissa. Säilytä laite aina kuivissa tiloissa. Älä kohdista laitteeseen suoraa vesisuihkua tai puhdista sitä voimakkailla liuottimilla. Vian ilmetessä ota yhteyttä myyjäliikkeeseen. Laiteta saa huoltaa ainoastaan maahantuojan valtuuttama henkilö tai huoltoliike. VINKKEJÄ ENNEN ASENNUSTA Varmistu, että lämmittimen sijoituspaikka on turvallinen asennusta varten. Alustan ja ympäristön on oltava esteetön tukeva ja syttymätön. Lämmittimen ympärille on jätettävä vähintään 15 cm:n etäisyys sivuille ja taakse, päälle 1 metri ja etupuolelle 2m vapaata tilaa. Pienissä tiloissa on käytettävä poistohormia. Poistohormin suositusmitat halk. 75mm ja max. 5m metalliputki. Varmistu ettei poistohormiin pääse vettä. Pidä sammutinta laitteen läheisyydessä. Lämmittimeen ei saa kohdistua suoraa auringonvaloa eikä muuta suurta lämpöä. Kun asennus on valmis, lukitse pyörät lämmittimen liikkumisen estämiseksi. Lukitse laitteen etupyörät liikkumisen estämiseksi. Älä sijoita lämmitintä lähelle kankaista, muovista tai vinyylistä verhoa tai mattoa, joka saattaa peittää lämmittimen. Lämmitintä ei saa sijoittaa aivan pistorasian viereen. Sijoita laite niin, että pistorasiaan pääsee käsiksi. 2. Polttoaineena on käytettävä ainoastaan puhdasta moottoripolttoöljyä, dieseliä tai valopetroolia. Väärä tai likainen polttoaine aiheuttaa polttoainesuuttimen tukkutumisen ja toimintahäiriön. Muista sammutta laite tankkauksen yhteydessä. Jos laitteesta vuotaa polttoainetta, ota yhteyttä laitteen myyjäliikkeeseen. Laitetakuu ei korvaa riittämättömän korvausilman aiheuttamia poltinvaurioita (tukkeutunut polttoainesuutin)! 3. Laitteen sähköjännite on 220/230 V, 50 Hz. Jännitettä voidaan säätää asiakkaan tilauksesta. Yllä olevasta poikkeavaa jännitettä saa käyttää vasta, kun laitteeseen on tehty asianmukaiset muutokset. 4. KIINNITÄ ERITYISTÄ HUOMIOTA LÄMMITETTÄVÄN TILAN KORVAUSILMAN SAANTIIN! LÄMMITTIMIEN KÄYTTÄMÄ ILMAMÄÄRÄ ON: - AH m3 / tunnissa - AH m3 / tunnissa 5

6 RAKENNE JA KUVAUS RAKENNE JA KUVAUS Turvaritilä Poistoputki Ohjauspaneeli Ylikuumenemisanturi (automaattinen palautus) Lämmitys putki Sivuheijastin Ohjauspaneeli Takaheijastin Imuaukko Poltin Sytytin Etuheijastin Sähkötiedot (vain 220/230 V) Sähköinen polttoainepumppu Polttoainemittari Polttoainesäiliö Liekkianturi (CdS) Kallistusanturi Polttoaineaukko Polttoainesuodatin Öljysäiliö AH-300 AH-600 AH-700 AH-800 6

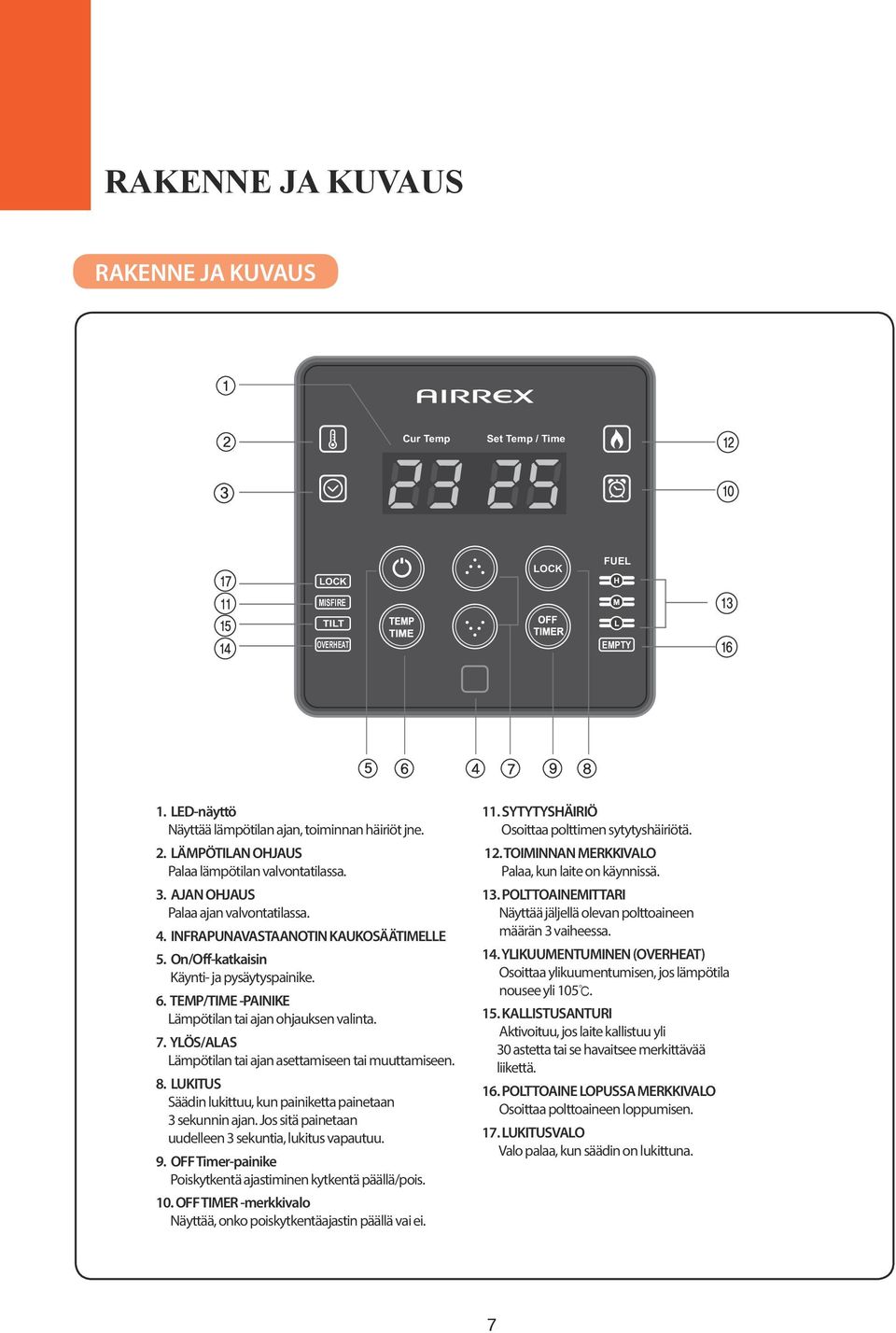

7 RAKENNE JA KUVAUS RAKENNE JA KUVAUS MISFIRE 1. LED-näyttö Näyttää lämpötilan ajan, toiminnan häiriöt jne. 2. LÄMPÖTILAN OHJAUS Palaa lämpötilan valvontatilassa. 3. AJAN OHJAUS Palaa ajan valvontatilassa. 4. INFRAPUNAVASTAANOTIN KAUKOSÄÄTIMELLE 5. On/Off-katkaisin Käynti- ja pysäytyspainike. 6. TEMP/TIME -PAINIKE Lämpötilan tai ajan ohjauksen valinta. 7. YLÖS/ALAS Lämpötilan tai ajan asettamiseen tai muuttamiseen. 8. LUKITUS Säädin lukittuu, kun painiketta painetaan 3 sekunnin ajan. Jos sitä painetaan uudelleen 3 sekuntia, lukitus vapautuu. 9. OFF Timer-painike Poiskytkentä ajastiminen kytkentä päällä/pois. 10. OFF TIMER -merkkivalo Näyttää, onko poiskytkentäajastin päällä vai ei. 11. SYTYTYSHÄIRIÖ Osoittaa polttimen sytytyshäiriötä. 12. TOIMINNAN MERKKIVALO Palaa, kun laite on käynnissä. 13. POLTTOAINEMITTARI Näyttää jäljellä olevan polttoaineen määrän 3 vaiheessa. 14. YLIKUUMENTUMINEN () Osoittaa ylikuumentumisen, jos lämpötila nousee yli KALLISTUSANTURI Aktivoituu, jos laite kallistuu yli 30 astetta tai se havaitsee merkittävää liikettä. 16. POLTTOAINE LOPUSSA MERKKIVALO Osoittaa polttoaineen loppumisen. 17. LUKITUSVALO Valo palaa, kun säädin on lukittuna. 7

8 RAKENNE JA KUVAUS KAUKOSÄÄDIN ON/OFF TEMP/TIME OFF TIMER ARVO (TEMP/TIME) YLÖS/ALAS Osoita kaukosäätimellä vastaanotinta. Kaukosäädin ei toimi, jos voimakkaat valot kuten neonvalo, loisteputken valo tai voimakas auringonvalo häiritsevät toimintaa. Käytä siinä tapauksessa kaukosäädintä aivan laitteen vastaanottimen edessä. kun kaukosäädin on toiminnassa, äänimerkki vahvistaa, että kaukosäätimen signaali on lähetetty. jos kaukosäädin on pitkään käyttämättä, poista siitä paristot, etteivät ne pääse vuotamaan laitteeseen. varmista, ettei vettä tai muita nesteitä pääse kaukosäätimeen. Kun kaukosäädintä käytetään ensimmäistä kertaa, irrota muovinen paristonsuojus. Kaukosäätimen paristojen vaihto Avaa paristokeron kansi - Paina 1 osittain nuolen suuntaan ja vedä sitten 2 nuolen suuntaan. 2. Vaihda paristo. - Aseta paristot merkintöjen + ja - mukaan. 3. Sulje kansi. - työnnä kantta, kunnes kuulet naksahduksen. PARISTO 8

9 KÄYTTÖ KÄYNNISTYS JA PYSÄYTYS 1. PAINA ENSIN ON/OFF -PAINIKETTA. Lämmitin käynnistyessä kuuluu äänimerkki, ja laite alkaa toimia automaattisesti. Jos haluat sammuttaa laitteen, paina ON/OFF -painiketta uudelleen. 2. VALITSE HALUAMASI KÄYTTÖTAPA TEMP/TIME -PAINIKKEELLA. MISSFIRE MISSFIRE 3. Aseta aika tai lämpötila painamalla -painiketta. Voit valita lämpötilan välillä C. Ajan asetus on mahdollista välillä 10 min ~ UP ON MISSFIRE MISSFIRE VINKIT Asetuslämpötilan pitää olla korkeampi kuin nykyinen lämpötila, jotta laite lähtisi käyntiin. Kun laite on päällä, oletustilana on lämpötilan ohjaus. Jos käytön aikana painetaan On/Off-painiketta, lämmitin pysähtyy, ja ajastimen pois päältä kytkentä peruuteaan. Esilämmittimellä varustetut mallit käynnistyvät 2 minuuttia ennen polttimen sytyttämistä. Esilämmitin lämmittää öljyn ennen sen syöttämistä polttimeen, mikä parantaa syttyvyyttä merkittävästi. Ohituslaitteella (solenoidiventtiilillä) varustetut mallit palauttavat ylijäämäöljyn takaisin öljysäiliöön. Kun poltin sammuu, solenoidiventtiili käy vielä 10 sekuntia ja palauttaa käyttämättä jääneen polttoaineen takaisin säiliöön. Näin polttoaineen haju tuntuu merkittävästi vähemmän. 9

10 KÄYTTÖ LÄMPÖTILAN OHJAUS 1. Paina ON/OFF-painiketta Tässä tilassa käyttäjä voi asettaa haluamansa lämpötilan, minkä jälkeen lämmitin toimii automaattisesti ja käy tarvittaessa asetetun lämpötilan ylläpitämiseksi. Kun virta on päällä ja lämmitin käynnistyy, lämpötilan ohjaustila on oletustilana. 2. Painamalla Temp/Time-painiketta valitaan lämpötilan ohjaustila. Tällöin lämpötilan ohjausvalo syttyy. MISSFIRE MISSFIRE 3. Valitse lämpötila painamalla -painikkeita. Asetustila: 0~40 ºC Oletusarvo: 25 ºC Kun painat tai, asetuslämpötila laskee tai nousee. Lämpötilan näyttöalue: ºC 4. Käytön aikana näkyvät sekä asetuslämpötila että nykyinen lämpötila. Jos painat on/off-painiketta ja pysäytät laitteen, vain nykyinen lämpötila näkyy näytöllä. MISSFIRE MISSFIRE 5. Jos asetuslämpötila on 2 korkeampi kuin nykyinen lämpötila, toiminta käynnistyy. Jos asetuslämpötila on nykyistä lämpötilaa 1 astetta pienempi, toiminta pysähtyy. Nykyinen lämpötila Asetuslämpötila Toiminta (+2 ) Nykyinen lämpötila >Asetuslämpötila Toiminta pysäytys (-1 ) VINKIT Jos nykyinen lämpötila on alle -9, näytöllä näkyy LO, ja jos se on yli 50, näytöllä näkyy HI Asetuslämpötila kasvaa/laskee 1 painamalla ( / ). Jos painat painiketta yli 2 sekuntia, arvo nousee tai laskee 1 p,2 sekunnissa. Jos painat ja yhtä aikaa 5 sekunnin ajan, laite vaihtaa Celsius-asteet Fahrenheit-asteiksi (oletus on ). MISFIRE 10

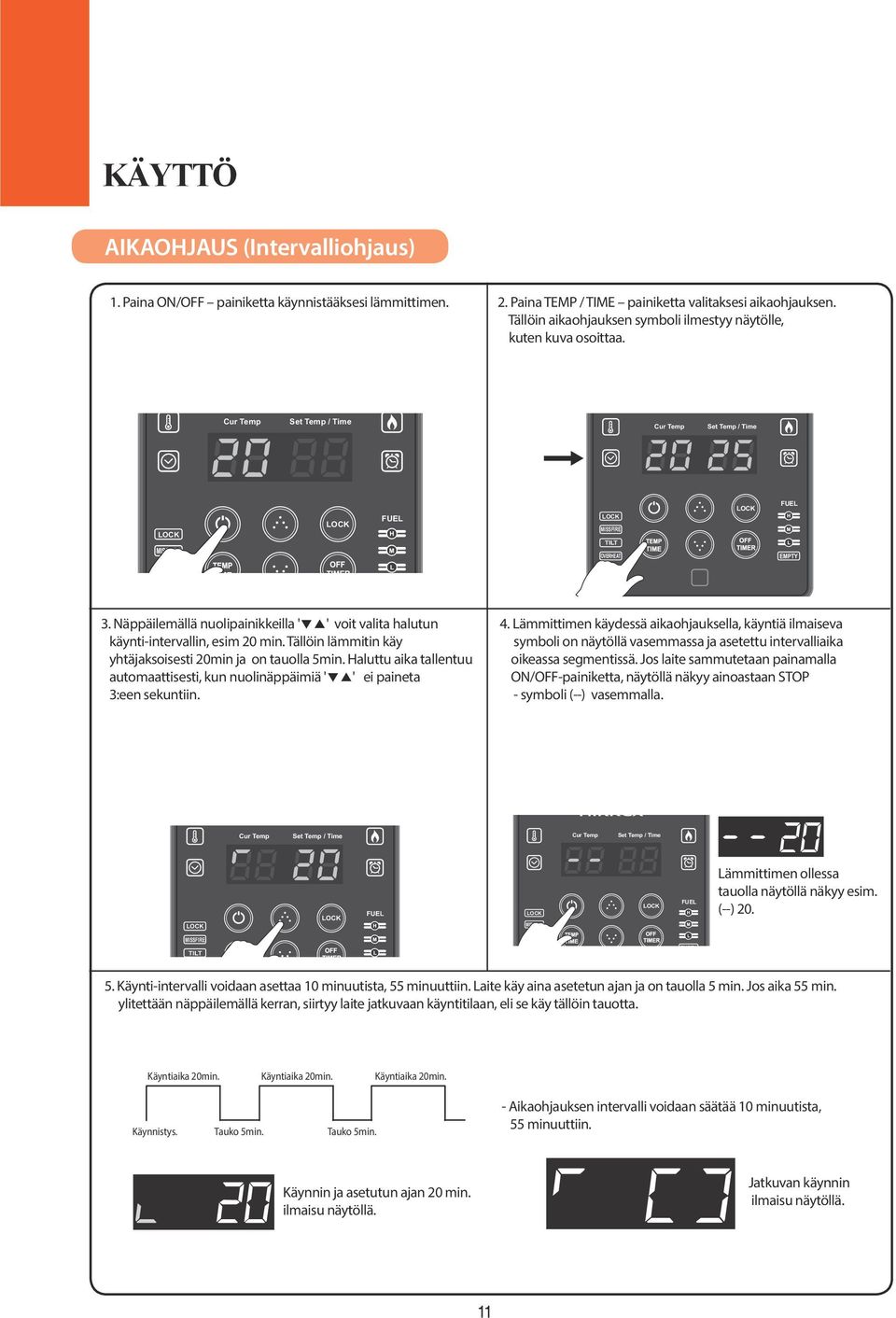

11 KÄYTTÖ AIKAOHJAUS (Intervalliohjaus) 1. Paina ON/OFF painiketta käynnistääksesi lämmittimen. 2. Paina TEMP / TIME painiketta valitaksesi aikaohjauksen. Tällöin aikaohjauksen symboli ilmestyy näytölle, kuten kuva osoittaa. MISSFIRE MISSFIRE 3. Näppäilemällä nuolipainikkeilla ' ' voit valita halutun käynti-intervallin, esim 20 min. Tällöin lämmitin käy yhtäjaksoisesti 20min ja on tauolla 5min. Haluttu aika tallentuu automaattisesti, kun nuolinäppäimiä ' ' ei paineta 3:een sekuntiin. 4. Lämmittimen käydessä aikaohjauksella, käyntiä ilmaiseva symboli on näytöllä vasemmassa ja asetettu intervalliaika oikeassa segmentissä. Jos laite sammutetaan painamalla ON/OFF-painiketta, näytöllä näkyy ainoastaan STOP - symboli (--) vasemmalla. MISSFIRE Lämmittimen ollessa tauolla näytöllä näkyy esim. (--) 20. MISSFIRE 5. Käynti-intervalli voidaan asettaa 10 minuutista, 55 minuuttiin. Laite käy aina asetetun ajan ja on tauolla 5 min. Jos aika 55 min. ylitettään näppäilemällä kerran, siirtyy laite jatkuvaan käyntitilaan, eli se käy tällöin tauotta. Käyntiaika 20min. Käyntiaika 20min. Käyntiaika 20min. Käynnistys. Tauko 5min. Tauko 5min. - Aikaohjauksen intervalli voidaan säätää 10 minuutista, 55 minuuttiin. Käynnin ja asetutun ajan 20 min. ilmaisu näytöllä. Jatkuvan käynnin ilmaisu näytöllä. 11

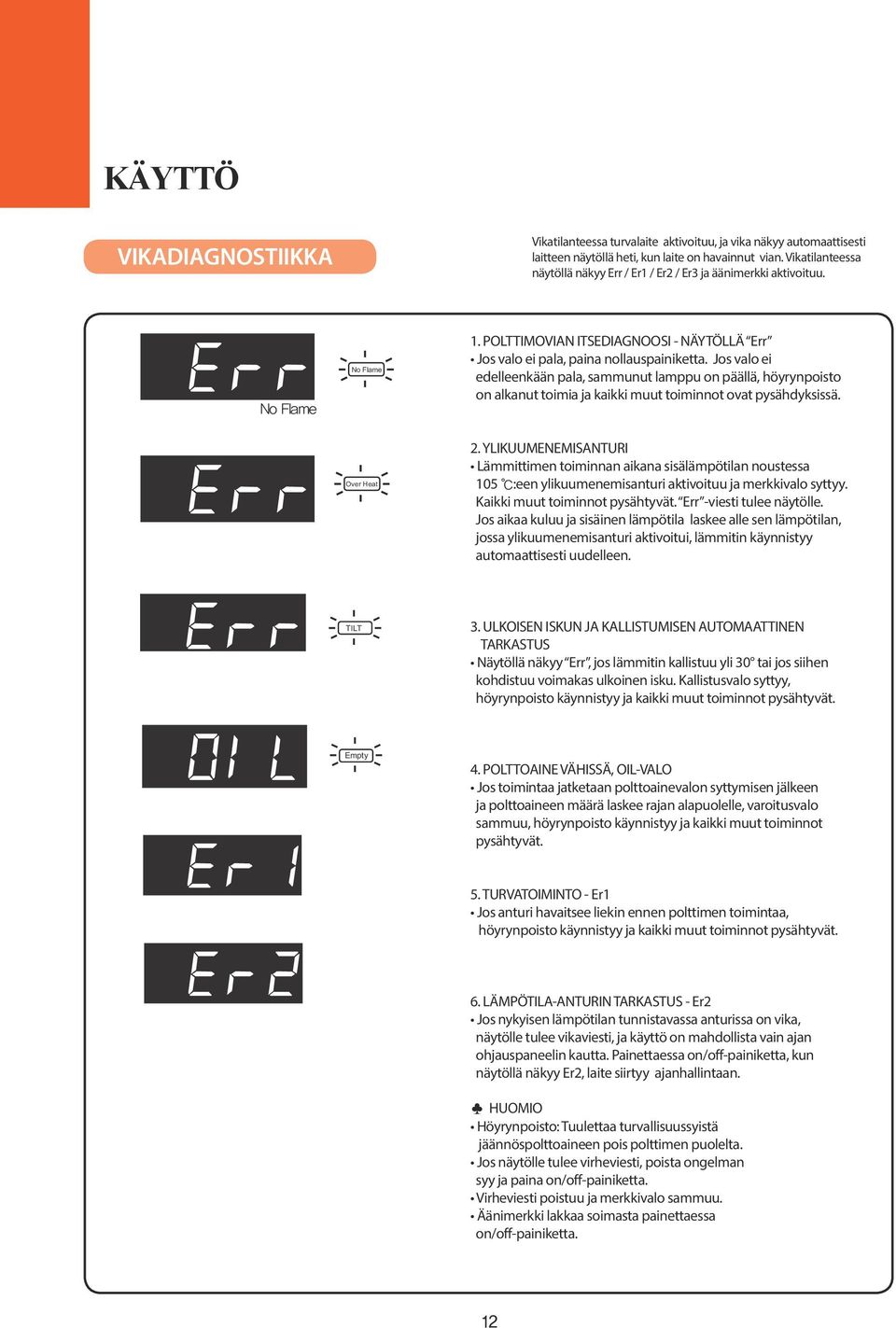

12 KÄYTTÖ VIKADIAGNOSTIIKKA Vikatilanteessa turvalaite aktivoituu, ja vika näkyy automaattisesti laitteen näytöllä heti, kun laite on havainnut vian. Vikatilanteessa näytöllä näkyy Err / Er1 / Er2 / Er3 ja äänimerkki aktivoituu. No Flame No Flame Over Heat No Flame 1. POLTTIMOVIAN ITSEDIAGNOOSI - NÄYTÖLLÄ Err Jos valo ei pala, paina nollauspainiketta. Jos valo ei edelleenkään pala, sammunut lamppu on päällä, höyrynpoisto on alkanut toimia ja kaikki muut toiminnot ovat pysähdyksissä. 2. YLIKUUMENEMISANTURI Lämmittimen toiminnan aikana sisälämpötilan noustessa 105 :een ylikuumenemisanturi aktivoituu ja merkkivalo syttyy. Kaikki muut toiminnot pysähtyvät. Err -viesti tulee näytölle. Jos aikaa kuluu ja sisäinen lämpötila laskee alle sen lämpötilan, jossa ylikuumenemisanturi aktivoitui, lämmitin käynnistyy automaattisesti uudelleen. 3. ULKOISEN ISKUN JA KALLISTUMISEN AUTOMAATTINEN TARKASTUS Näytöllä näkyy Err, jos lämmitin kallistuu yli 30 tai jos siihen kohdistuu voimakas ulkoinen isku. Kallistusvalo syttyy, höyrynpoisto käynnistyy ja kaikki muut toiminnot pysähtyvät. Empty 4. POLTTOAINE VÄHISSÄ, OIL-VALO Jos toimintaa jatketaan polttoainevalon syttymisen jälkeen ja polttoaineen määrä laskee rajan alapuolelle, varoitusvalo sammuu, höyrynpoisto käynnistyy ja kaikki muut toiminnot pysähtyvät. 5. TURVATOIMINTO - Er1 Jos anturi havaitsee liekin ennen polttimen toimintaa, höyrynpoisto käynnistyy ja kaikki muut toiminnot pysähtyvät. 6. LÄMPÖTILA-ANTURIN TARKASTUS - Er2 Jos nykyisen lämpötilan tunnistavassa anturissa on vika, näytölle tulee vikaviesti, ja käyttö on mahdollista vain ajan ohjauspaneelin kautta. Painettaessa on/off-painiketta, kun näytöllä näkyy Er2, laite siirtyy ajanhallintaan. HUOMIO Höyrynpoisto: Tuulettaa turvallisuussyistä jäännöspolttoaineen pois polttimen puolelta. Jos näytölle tulee virheviesti, poista ongelman syy ja paina on/off-painiketta. Virheviesti poistuu ja merkkivalo sammuu. Äänimerkki lakkaa soimasta painettaessa on/off-painiketta. 12

13 PUHDISTUS JA HUOLTO PUHDISTUS JA HUOLTO Eturitilän voi irrottaa nostamalla sitä ylös ja vetämällä se irti. Asennus tapahtuu päinvastaisessa järjestyksessä. Jos laite on pitkään käyttämättä, vie se varastoon puhtaana. Sammuta virta ja anna laitteen jäähtyä. Vedä virtajohto irti pistorasiasta ja puhdista laite seuraavien ohjeiden mukaan. Nosta eturitilää ja vedä se irti. Puhdista takaheijastin lämmittimen takaa ja polttimen alueelta. Polttimon putki on pinnoitettu keraamisella materiaalilla. Puhdista osat pinnoitetta vahingoittamatta. ÄLÄ PURA POLTTIMEN OSIA Pyyhi ohjaimen etuosa pehmeällä liinalla. Kun laite on puhdistettu, kiinnitä ritilä takaisin. SÄILYTYS Anna lämmittimen jäähtyä ennen varastointia. Irrota virtajohto pistorasiasta. Säilytä laitetta hyvin tuuletetussa tilassa. Käytä öljy loppuun ennen varastointia. Lämmittimen säilyttäminen ulkona tai kosteassa on suurin ongelmien aiheuttaja. 13

14 PUHDISTUS JA HUOLTO TARKASTUSKOHTEET LIEKKIANTURIN PUHDISTUS (CdS) Liekkianturin nokeentuminen tai likaantuminen voi aiheuttaa lämmittimen toimintahäiriöitä. Irroita polttimen alaosasta löytyvä likekianturi kevyesti vetämällä. Puhdista liekkianturin linssi käyttäen pehmeää liinaa. Laita liekkianturi paikoilleen siten, että rungossa oleva hahlo A painuu kokonaan pohjaan. A kangasliina KOMPONENTTIEN VAIHTAMINEN Jos puhdistaminen ei poista ongelmaa ota yhteys huoltoon. Älä korjaa tai vaihda osaa itese, koska se voi aiheuttaa lisää toimintahäiriöitä. Valtuutettu huolto vaihtaa osan. Polttoainepumpun ilmaaminen avata sulkea Polttoainepumpun ilmaaminen ruuvi * Jos havaitset epätavallista ääntä polttoainepumpussa, poltin ei syty ja lämmittimen toiminta pysähtyy, syynä tähän on ilma polttoainepumpussa. * Älä päästä polttoainesäiliötä täysin tyhjäksi välttääksesi ilman pääsyn polttoainepumppuun. * Ilmausohjeet 1. Käynnistä lämmitin 2. Polttoainepumppu alkaa toimia, käännä tämän jälkeen ilmausruuvia 2-3 kertaa vastapäivään. Odota kunnes ilma on poistunut ja polttoainetta alkaa tulla ulos ruuvin juuresta. 3. Sulje ilmausruuvi kääntämällä myötäpäivään kunnes polttoainetta ei enää tule pihalle. Jos on ilmaa on paljon voi ilmauksen joutua toistamaan muutamaan otteeseen. * Lämmitin ei vaadi ilmausta tankkauksen jälkeen. 14

15 PUHDISTUS JA HUOLTO TARKASTELU JOS LÄMMITIN SAMMUU KESKEN KÄYNNIN: Tarkista onko lämmitin aika (TIME) asetuksella, jolloin se käy esim. 20 min ja huilaa 5 min. (ohje sivu 11). Tarkista onko tilan lämpötila korkeampi kuin lämmittimeen asettamasi. Laite sammuu kun asetettu lämpötila saavutetaan. Tarkista onko lämmitin sammutettu painamalla OFF-painikkeesta. Tarkista onko poiskytkentäajastin sammuttanut lämmittimen (TIMER). Tarkita näkyykö näytöllä jokin häiriöilmoitus esim. Err ja palaako jokin LED-ilmaisimista. POLTTOAINEPUMPUN ILMAAMINEN Jos havaitset polttoainepumpun käyntiäänessä voimistumista ja poltin ei syty, ongelma on useimmiten ilma polttoainepumpussa ja öljy ei pääse virtaamaan polttimeen. Jos säiliö pääsee aivan tyhjäksi voi ilmaa päästä imuputkeen ja sitä kautta polttoainepumppuun. Ilmaaminen Käynnistä lämmitin painamalla ON-painiketta. Kun polttoainepumppu on käynnissä, käännä ilmausruuvia vastapäivään ja odota kunnes polttoainetta tulee ulos tai laite käynnistyy. Tarvittaessa toista avaamalla ja sulkemalla ilmausruuvia. POLTTIMEN RAKENNE ILMANOTTOAUKKO SYTYTIN MOOTTORI LIEKKI-IKKUNA SOLENOIDIVENTTIILI POLTTOAINEPUMPPU LIEKKIANTURI ILMAUSRUUVI POLTTOAINELETKU POLTTOAINESUODATIN 15

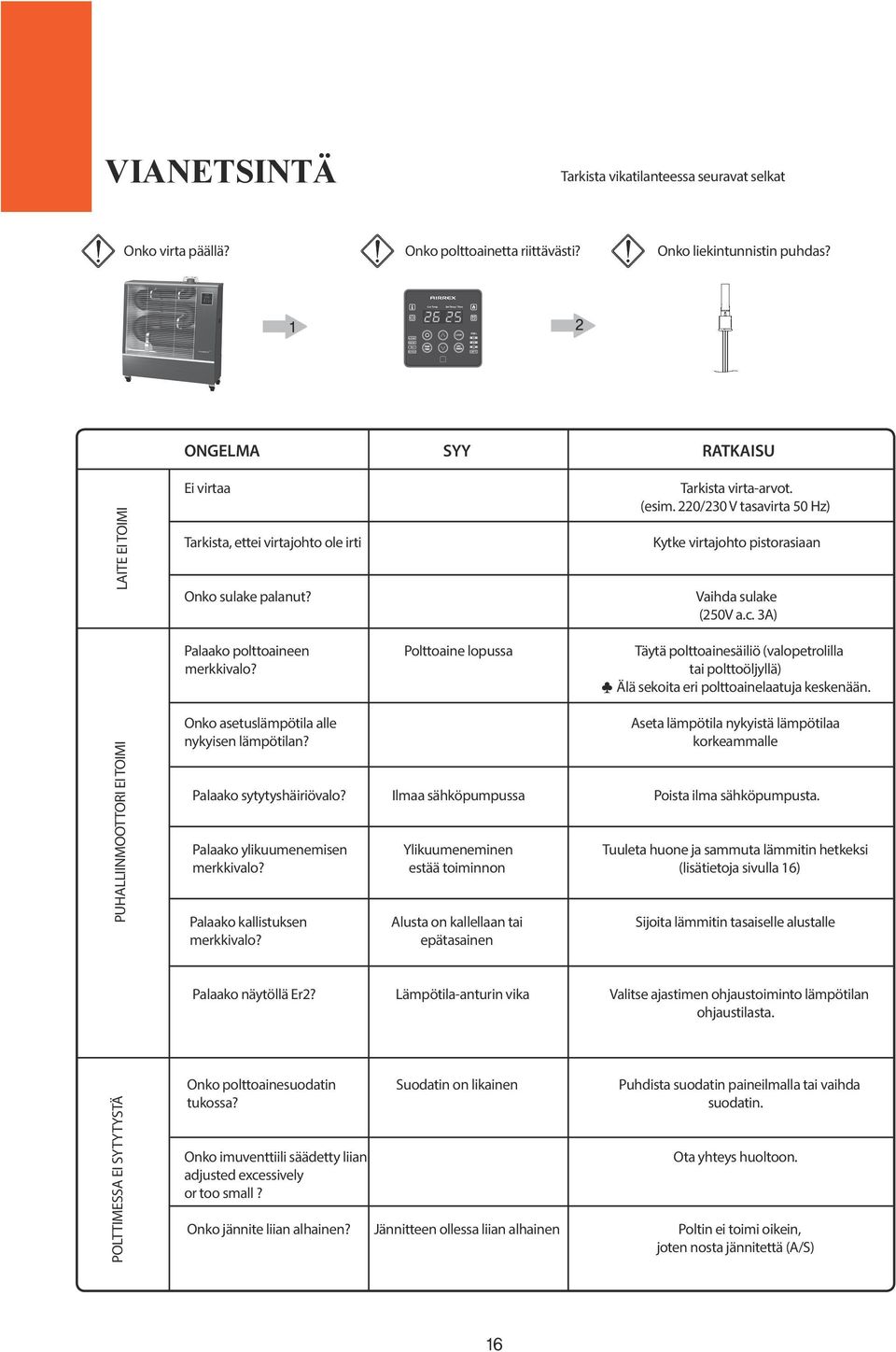

16 MISFIRE VIANETSINTÄ Tarkista vikatilanteessa seuravat selkat Onko virta päällä? Onko polttoainetta riittävästi? Onko liekintunnistin puhdas? ONGELMA SYY RATKAISU PUHALLIINMOOTTORI EI TOIMI LAITE EI TOIMI Ei virtaa Tarkista, ettei virtajohto ole irti Onko sulake palanut? Tarkista virta-arvot. (esim. 220/230 V tasavirta 50 Hz) Kytke virtajohto pistorasiaan Vaihda sulake (250V a.c. 3A) Palaako polttoaineen Polttoaine lopussa Täytä polttoainesäiliö (valopetrolilla merkkivalo? tai polttoöljyllä) Älä sekoita eri polttoainelaatuja keskenään. Onko asetuslämpötila alle nykyisen lämpötilan? Aseta lämpötila nykyistä lämpötilaa korkeammalle Palaako sytytyshäiriövalo? Ilmaa sähköpumpussa Poista ilma sähköpumpusta. Palaako ylikuumenemisen Ylikuumeneminen Tuuleta huone ja sammuta lämmitin hetkeksi merkkivalo? estää toiminnon (lisätietoja sivulla 16) Palaako kallistuksen Alusta on kallellaan tai Sijoita lämmitin tasaiselle alustalle merkkivalo? epätasainen Palaako näytöllä Er2? Lämpötila-anturin vika Valitse ajastimen ohjaustoiminto lämpötilan ohjaustilasta. POLTTIMESSA EI SYTYTYSTÄ Onko polttoainesuodatin Suodatin on likainen Puhdista suodatin paineilmalla tai vaihda tukossa? suodatin. Onko imuventtiili säädetty liian adjusted excessively or too small? Ota yhteys huoltoon. Onko jännite liian alhainen? Jännitteen ollessa liian alhainen Poltin ei toimi oikein, joten nosta jännitettä (A/S) 16

17 VIANETSINTÄ ONGELMA SYY RATKAISU Palaako polttoaineen Polttoaine on loppumassa Lisää polttoainetta. merkkivalo? LAITE SAMMUU HETI SYTTYMISEN JÄLKEEN Tarkasta, että polttoaineena on Väärä polttoaine heikentää tehoa Tyhjennä väärä polttoaine ja täytä valopetroli tai polttoöljy ja aiheuttaa toimintahäiriöitä. valopetrolilla tai polttoöljyllä. Vettä tai muita epäpuhtauksia Väärä polttoaine heikentää tehoa Vaihda polttoaine hyvänlaatuiseen aineeseen. polttoaineessa? ja aiheuttaa toimintahäiriöitä. Sijaitseeko liekintunnistin Jos se on väärässä asennossa, Aseta anturi alkuperäiseen asentoonsa. oikeassa aennossa? seuraa vikatilanne Onko liekin tunnistin likainen? Noki tai lika aiheuttaa Ota yhteys huoltoon. vikailmoituksen Pitääkö polttoainepumppu ääntä? Pumpussa ja suuttimessa on liikaa Poista ilma sähköpumpusta. ilmaa Tarkasta, että polttoaineena on Väärä polttoaine heikentää tehoa käytä ainoastaan valopetroli tai polttoöljy ja aiheuttaa toimintahäiriöitä. diesel / polttoöljyä tai valopetroolia. NOKEA MUODUSTUU LIIKA Vettä tai muita epäpuhtauksia Väärä polttoaine heikentää tehoa Vaihda polttoaine hyvänlaatuiseen aineeseen. polttoaineessa? ja aiheuttaa toimintahäiriöitä. Onko imuventtiili säädetty liian Lämpötila-anturin vika Ota yhteys huoltoon. suurelle tai liian pienelle? Onko putki tukossa? Savu saattaa virrata takaisinpäin Puhdista putken sisällä oleva noki tai vaihda putki. POLTTIMESSA MELUA Onko polttoainesuodatin Suodattimessa on epäpuhtauksia Puhdista tai vaihda. tukossa tai likaa. Pitääkö polttoainepumppu Pumpussa ja suuttimessa Poista ilma sähköpumpusta. ääntä? on liikaa ilmaa 17

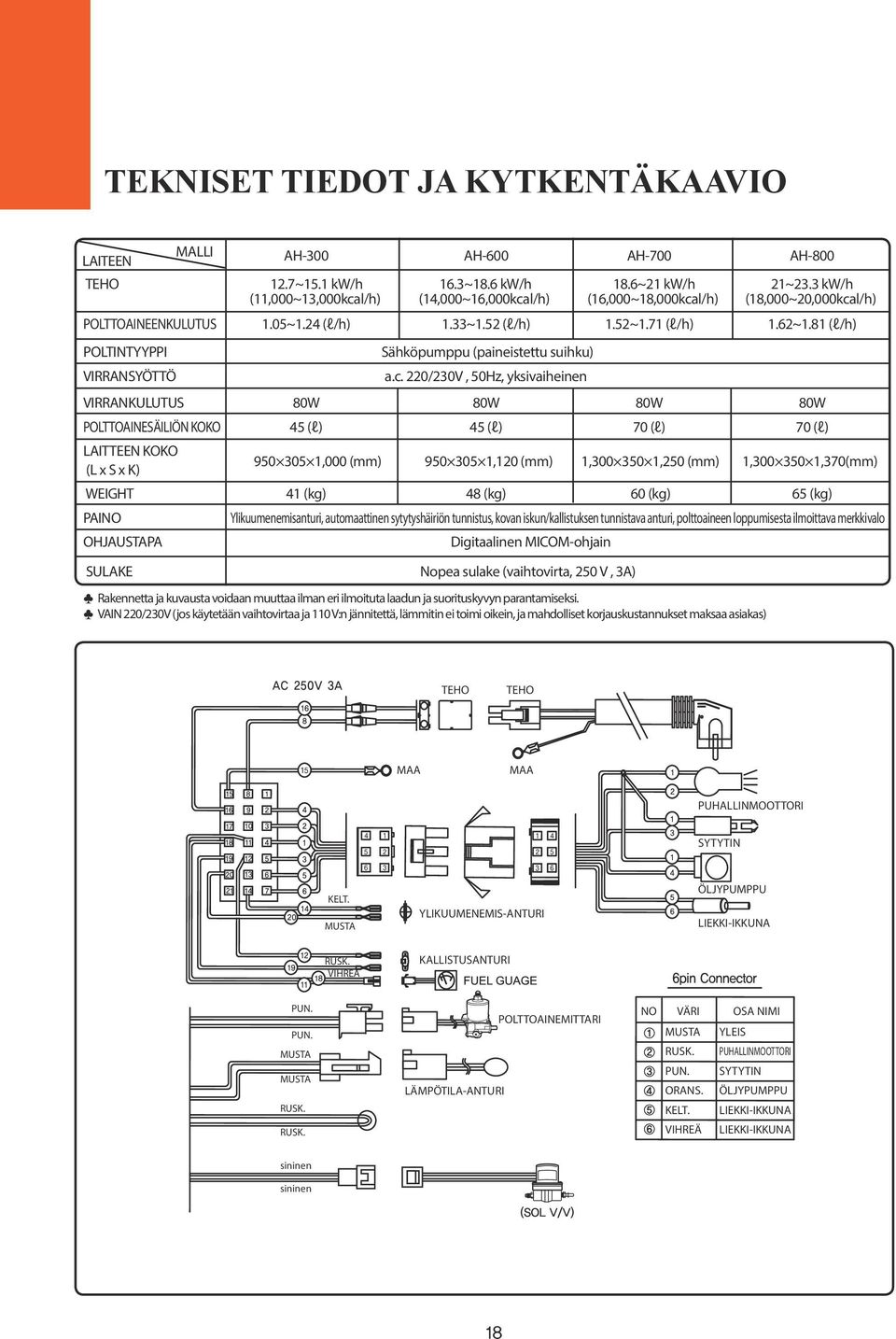

18 TEKNISET TIEDOT JA KYTKENTÄKAAVIO LAITEEN TEHO MALLI AH-300 AH-600 AH-700 AH ~15.1 kw/h (11,000~13,000kcal/h) 16.3~18.6 kw/h (14,000~16,000kcal/h) POLTTOAINEENKULUTUS 1.05~1.24 (l/h) 1.33~1.52 (l/h) 1.52~1.71 (l/h) 1.62~1.81 (l/h) POLTINTYYPPI Sähköpumppu (paineistettu suihku) VIRRANSYÖTTÖ a.c. 220/230V, 50Hz, yksivaiheinen VIRRANKULUTUS 80W 80W 80W 80W POLTTOAINESÄILIÖN KOKO 45 (l) 45 (l) 70 (l) 70 (l) LAITTEEN KOKO (L x S x K) WEIGHT ,000 (mm) 41 (kg) ,120 (mm) 48 (kg) 1, ,250 (mm) 60 (kg) 1, ,370(mm) 65 (kg) PAINO Ylikuumenemisanturi, automaattinen sytytyshäiriön tunnistus, kovan iskun/kallistuksen tunnistava anturi, polttoaineen loppumisesta ilmoittava merkkivalo OHJAUSTAPA Digitaalinen MICOM-ohjain SULAKE Nopea sulake (vaihtovirta, 250 V, 3A) 18.6~21 kw/h (16,000~18,000kcal/h) Rakennetta ja kuvausta voidaan muuttaa ilman eri ilmoituta laadun ja suorituskyvyn parantamiseksi. VAIN 220/230V (jos käytetään vaihtovirtaa ja 110 V:n jännitettä, lämmitin ei toimi oikein, ja mahdolliset korjauskustannukset maksaa asiakas) 21~23.3 kw/h (18,000~20,000kcal/h) TEHO TEHO MAA MAA PUHALLINMOOTTORI SYTYTIN KELT. MUSTA YLIKUUMENEMIS-ANTURI ÖLJYPUMPPU LIEKKI-IKKUNA RUSK. VIHREÄ KALLISTUSANTURI PUN. PUN. MUSTA MUSTA RUSK. RUSK. LÄMPÖTILA-ANTURI POLTTOAINEMITTARI NO VÄRI MUSTA RUSK. PUN. ORANS. KELT. VIHREÄ OSA NIMI YLEIS PUHALLINMOOTTORI SYTYTIN ÖLJYPUMPPU LIEKKI-IKKUNA LIEKKI-IKKUNA sininen sininen 18

19 TAKUUKORTTI Tämä AIRREX infrapunasätelylämmitin tarjoaa sinulle parhaan mahdollisen suorituskyvyn ja luotettavuuden, mitä enemmän käytät sitä. Lämmittimet valmistetaan noudattaen tiukkoja laatuvaatimuksia ja niille suoritetaan useita tarkastuksia ja testejä. Valmis lämmitin tarkastetaan ja sille tehdään käyttökokeita parhaan laadun takaamiseksi. Jos laitteessa kuitenkin ilmenee ongelmia, ota yhteyttä myyjäliikkeeseen tai maahantuojan valtuuttamaan huoltoon. Takuun piiriin kuuluvat tuotantovirheen tai valmistevian aiheuttamat viat tai vauriot ja ne korvataan takuuaikana ilman veloitusta allaolevien ehtojen mukaisesti. GENERAL 1. Takuuaika on 12kk tuotteen ostopäivästä lukien. - Jos vaurio on aiheutunut laitteen huolimattomasta tai vääränlaisesta käytöstä, takuu ei korvaa korjauskustannuksia. 2. Tämä takuukortti yhdessä ostokuitin kanssa on voimassa maassasi. 3. Ostokuitti ja takuukortti on liitettävä korjauslähetykseen, joten säilytä ne huolellisesti. 4. Täytä allaoleva takuukortti ostotapahtuman jälkeen. 5. Takuu ei korvaa välillisiä kustannuksia kuten lähetyskuluja korjausta varten. TUOTEKUVAUS MALLI Ostopäivämäärä AIRREX polttoainekäyttöinen infrapunalämmitin AH-300/600/700/800 Sarjanumero TAKUUEHTO ( ) kuukautta Ostohinta EUR OSTOPAIKKA Yrityksen nimi Puhelinnumero NIMI Asiakkaan tiedot OSOITE PUHELINNUMERO 19

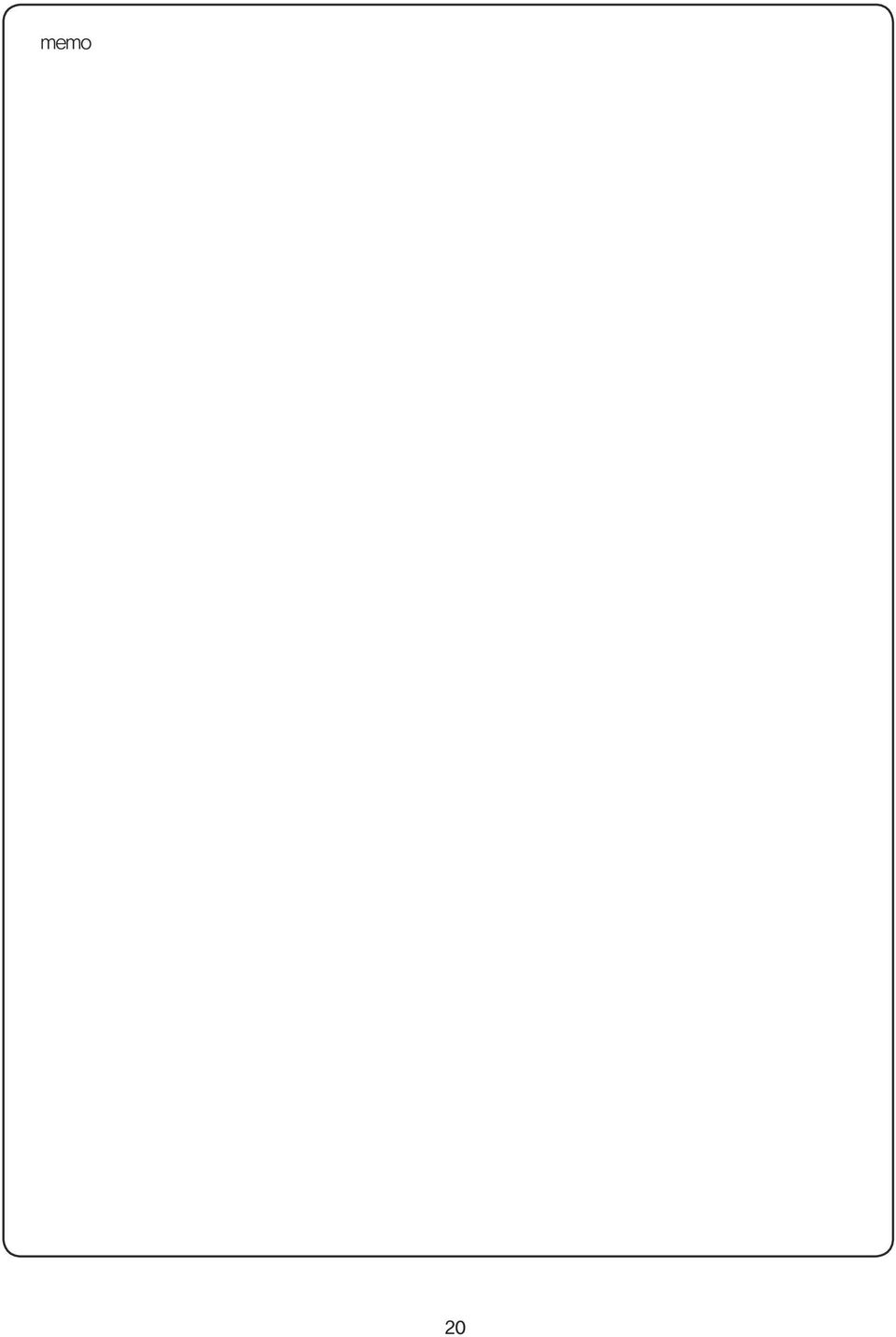

20 memo 20

21 memo 21

22 memo 22

23 memo 23

24 Valmistaja : (Juan-dong) 86, Gilpa-ro 71beon-gil, Nam-gu, Incheon, Korea TEL : FAX : sales@airrex.co.kr Website : Maahantuoja: Maahantuoja: Airrex Nordic Oy Huurrekuja 7 A 114, Tuusula
