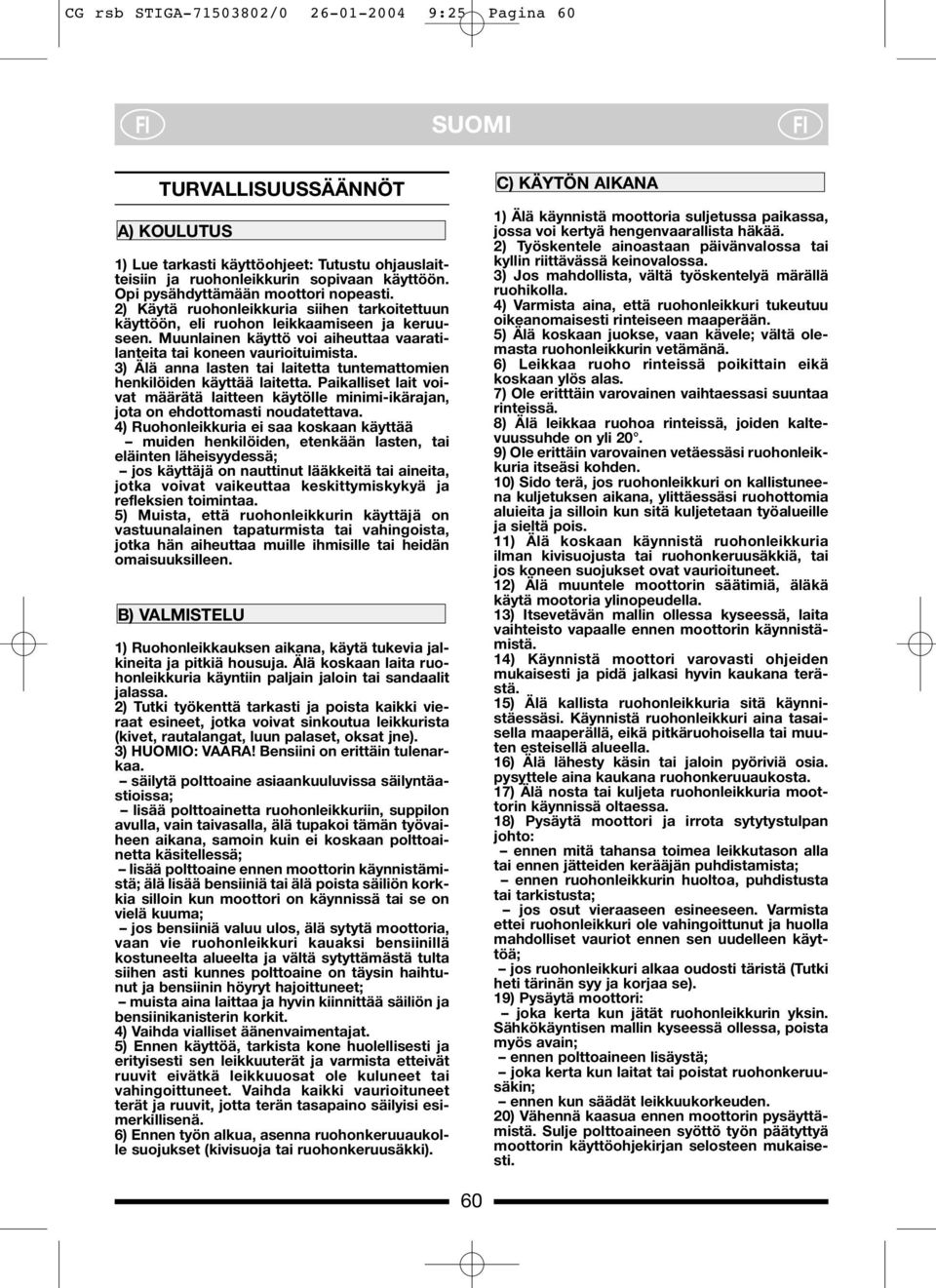

6 CG rsb STIGA / :25 Pagina 60 SUOMI TURVALLISUUSSÄÄNNÖT A) KOULUTUS 1) Lue tarkasti käyttöohjeet: Tutustu ohjauslaitteisiin ja ruohonleikkurin sopivaan käyttöön. Opi pysähdyttämään moottori nopeasti. 2) Käytä ruohonleikkuria siihen tarkoitettuun käyttöön, eli ruohon leikkaamiseen ja keruuseen. Muunlainen käyttö voi aiheuttaa vaaratilanteita tai koneen vaurioituimista. 3) Älä anna lasten tai laitetta tuntemattomien henkilöiden käyttää laitetta. Paikalliset lait voivat määrätä laitteen käytölle minimi-ikärajan, jota on ehdottomasti noudatettava. 4) Ruohonleikkuria ei saa koskaan käyttää muiden henkilöiden, etenkään lasten, tai eläinten läheisyydessä; jos käyttäjä on nauttinut lääkkeitä tai aineita, jotka voivat vaikeuttaa keskittymiskykyä ja refleksien toimintaa. 5) Muista, että ruohonleikkurin käyttäjä on vastuunalainen tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen. B) VALMISTELU 1) Ruohonleikkauksen aikana, käytä tukevia jalkineita ja pitkiä housuja. Älä koskaan laita ruohonleikkuria käyntiin paljain jaloin tai sandaalit jalassa. 2) Tutki työkenttä tarkasti ja poista kaikki vieraat esineet, jotka voivat sinkoutua leikkurista (kivet, rautalangat, luun palaset, oksat jne). 3) HUOMIO: VAARA! Bensiini on erittäin tulenarkaa. säilytä polttoaine asiaankuuluvissa säilyntäastioissa; lisää polttoainetta ruohonleikkuriin, suppilon avulla, vain taivasalla, älä tupakoi tämän työvaiheen aikana, samoin kuin ei koskaan polttoainetta käsitellessä; lisää polttoaine ennen moottorin käynnistämistä; älä lisää bensiiniä tai älä poista säiliön korkkia silloin kun moottori on käynnissä tai se on vielä kuuma; jos bensiiniä valuu ulos, älä sytytä moottoria, vaan vie ruohonleikkuri kauaksi bensiinillä kostuneelta alueelta ja vältä sytyttämästä tulta siihen asti kunnes polttoaine on täysin haihtunut ja bensiinin höyryt hajoittuneet; muista aina laittaa ja hyvin kiinnittää säiliön ja bensiinikanisterin korkit. 4) Vaihda vialliset äänenvaimentajat. 5) Ennen käyttöä, tarkista kone huolellisesti ja erityisesti sen leikkuuterät ja varmista etteivät ruuvit eivätkä leikkuuosat ole kuluneet tai vahingoittuneet. Vaihda kaikki vaurioituneet terät ja ruuvit, jotta terän tasapaino säilyisi esimerkillisenä. 6) Ennen työn alkua, asenna ruohonkeruuaukolle suojukset (kivisuoja tai ruohonkeruusäkki). C) KÄYTÖN AIKANA 1) Älä käynnistä moottoria suljetussa paikassa, jossa voi kertyä hengenvaarallista häkää. 2) Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa. 3) Jos mahdollista, vältä työskentelyä märällä ruohikolla. 4) Varmista aina, että ruohonleikkuri tukeutuu oikeanomaisesti rinteiseen maaperään. 5) Älä koskaan juokse, vaan kävele; vältä olemasta ruohonleikkurin vetämänä. 6) Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas. 7) Ole eritttäin varovainen vaihtaessasi suuntaa rinteissä. 8) Älä leikkaa ruohoa rinteissä, joiden kaltevuussuhde on yli 20. 9) Ole erittäin varovainen vetäessäsi ruohonleikkuria itseäsi kohden. 10) Sido terä, jos ruohonleikkuri on kallistuneena kuljetuksen aikana, ylittäessäsi ruohottomia aluieita ja silloin kun sitä kuljetetaan työalueille ja sieltä pois. 11) Älä koskaan käynnistä ruohonleikkuria ilman kivisuojusta tai ruohonkeruusäkkiä, tai jos koneen suojukset ovat vaurioituneet. 12) Älä muuntele moottorin säätimiä, äläkä käytä mootoria ylinopeudella. 13) Itsevetävän mallin ollessa kyseessä, laita vaihteisto vapaalle ennen moottorin käynnistämistä. 14) Käynnistä moottori varovasti ohjeiden mukaisesti ja pidä jalkasi hyvin kaukana terästä. 15) Älä kallista ruohonleikkuria sitä käynnistäessäsi. Käynnistä ruohonleikkuri aina tasaisella maaperällä, eikä pitkäruohoisella tai muuten esteisellä alueella. 16) Älä lähesty käsin tai jaloin pyöriviä osia. pysyttele aina kaukana ruohonkeruuaukosta. 17) Älä nosta tai kuljeta ruohonleikkuria moottorin käynnissä oltaessa. 18) Pysäytä moottori ja irrota sytytystulpan johto: ennen mitä tahansa toimea leikkutason alla tai ennen jätteiden kerääjän puhdistamista; ennen ruohonleikkurin huoltoa, puhdistusta tai tarkistusta; jos osut vieraaseen esineeseen. Varmista ettei ruohonleikkuri ole vahingoittunut ja huolla mahdolliset vauriot ennen sen uudelleen käyttöä; jos ruohonleikkuri alkaa oudosti täristä (Tutki heti tärinän syy ja korjaa se). 19) Pysäytä moottori: joka kerta kun jätät ruohonleikkurin yksin. Sähkökäyntisen mallin kyseessä ollessa, poista myös avain; ennen polttoaineen lisäystä; joka kerta kun laitat tai poistat ruohonkeruusäkin; ennen kun säädät leikkuukorkeuden. 20) Vähennä kaasua ennen moottorin pysäyttämistä. Sulje polttoaineen syöttö työn päätyttyä moottorin käyttöohjekirjan selosteen mukaisesti. 60

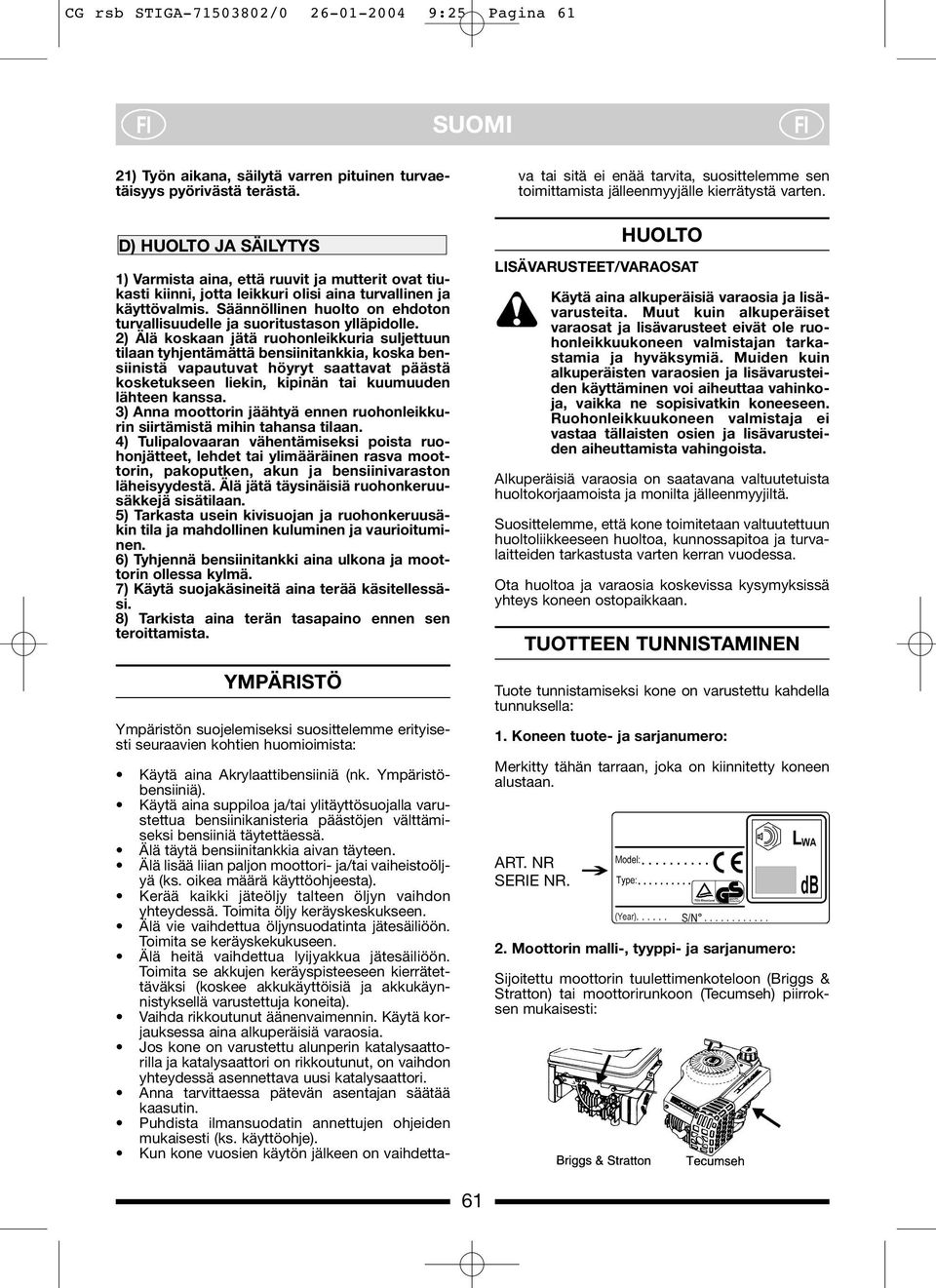

7 CG rsb STIGA / :25 Pagina 61 SUOMI 21) Työn aikana, säilytä varren pituinen turvaetäisyys pyörivästä terästä. D) HUOLTO JA SÄILYTYS 1) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton turvallisuudelle ja suoritustason ylläpidolle. 2) Älä koskaan jätä ruohonleikkuria suljettuun tilaan tyhjentämättä bensiinitankkia, koska bensiinistä vapautuvat höyryt saattavat päästä kosketukseen liekin, kipinän tai kuumuuden lähteen kanssa. 3) Anna moottorin jäähtyä ennen ruohonleikkurin siirtämistä mihin tahansa tilaan. 4) Tulipalovaaran vähentämiseksi poista ruohonjätteet, lehdet tai ylimääräinen rasva moottorin, pakoputken, akun ja bensiinivaraston läheisyydestä. Älä jätä täysinäisiä ruohonkeruusäkkejä sisätilaan. 5) Tarkasta usein kivisuojan ja ruohonkeruusäkin tila ja mahdollinen kuluminen ja vaurioituminen. 6) Tyhjennä bensiinitankki aina ulkona ja moottorin ollessa kylmä. 7) Käytä suojakäsineitä aina terää käsitellessäsi. 8) Tarkista aina terän tasapaino ennen sen teroittamista. YMPÄRISTÖ Ympäristön suojelemiseksi suosittelemme erityisesti seuraavien kohtien huomioimista: Käytä aina Akrylaattibensiiniä (nk. Ympäristöbensiiniä). Käytä aina suppiloa ja/tai ylitäyttösuojalla varustettua bensiinikanisteria päästöjen välttämiseksi bensiiniä täytettäessä. Älä täytä bensiinitankkia aivan täyteen. Älä lisää liian paljon moottori- ja/tai vaiheistoöljyä (ks. oikea määrä käyttöohjeesta). Kerää kaikki jäteöljy talteen öljyn vaihdon yhteydessä. Toimita öljy keräyskeskukseen. Älä vie vaihdettua öljynsuodatinta jätesäiliöön. Toimita se keräyskekukuseen. Älä heitä vaihdettua lyijyakkua jätesäiliöön. Toimita se akkujen keräyspisteeseen kierrätettäväksi (koskee akkukäyttöisiä ja akkukäynnistyksellä varustettuja koneita). Vaihda rikkoutunut äänenvaimennin. Käytä korjauksessa aina alkuperäisiä varaosia. Jos kone on varustettu alunperin katalysaattorilla ja katalysaattori on rikkoutunut, on vaihdon yhteydessä asennettava uusi katalysaattori. Anna tarvittaessa pätevän asentajan säätää kaasutin. Puhdista ilmansuodatin annettujen ohjeiden mukaisesti (ks. käyttöohje). Kun kone vuosien käytön jälkeen on vaihdetta- va tai sitä ei enää tarvita, suosittelemme sen toimittamista jälleenmyyjälle kierrätystä varten. HUOLTO LISÄVARUSTEET/VARAOSAT Käytä aina alkuperäisiä varaosia ja lisävarusteita. Muut kuin alkuperäiset varaosat ja lisävarusteet eivät ole ruohonleikkuukoneen valmistajan tarkastamia ja hyväksymiä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttäminen voi aiheuttaa vahinkoja, vaikka ne sopisivatkin koneeseen. Ruohonleikkuukoneen valmistaja ei vastaa tällaisten osien ja lisävarusteiden aiheuttamista vahingoista. Alkuperäisiä varaosia on saatavana valtuutetuista huoltokorjaamoista ja monilta jälleenmyyjiltä. Suosittelemme, että kone toimitetaan valtuutettuun huoltoliikkeeseen huoltoa, kunnossapitoa ja turvalaitteiden tarkastusta varten kerran vuodessa. Ota huoltoa ja varaosia koskevissa kysymyksissä yhteys koneen ostopaikkaan. TUOTTEEN TUNNISTAMINEN Tuote tunnistamiseksi kone on varustettu kahdella tunnuksella: 1. Koneen tuote- ja sarjanumero: Merkitty tähän tarraan, joka on kiinnitetty koneen alustaan. ART. NR SERIE NR. 2. Moottorin malli-, tyyppi- ja sarjanumero: Sijoitettu moottorin tuulettimenkoteloon (Briggs & Stratton) tai moottorirunkoon (Tecumseh) piirroksen mukaisesti: 61

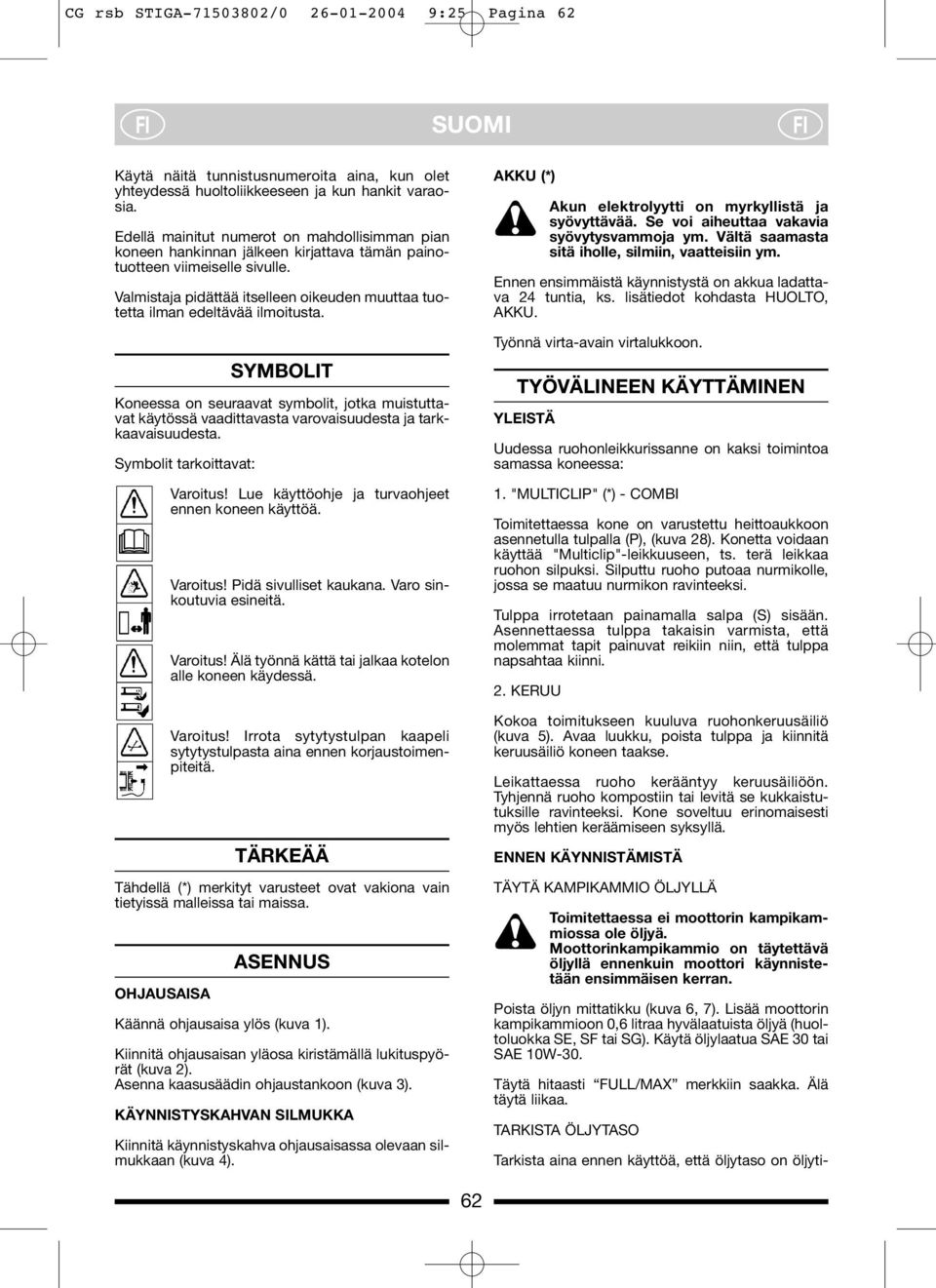

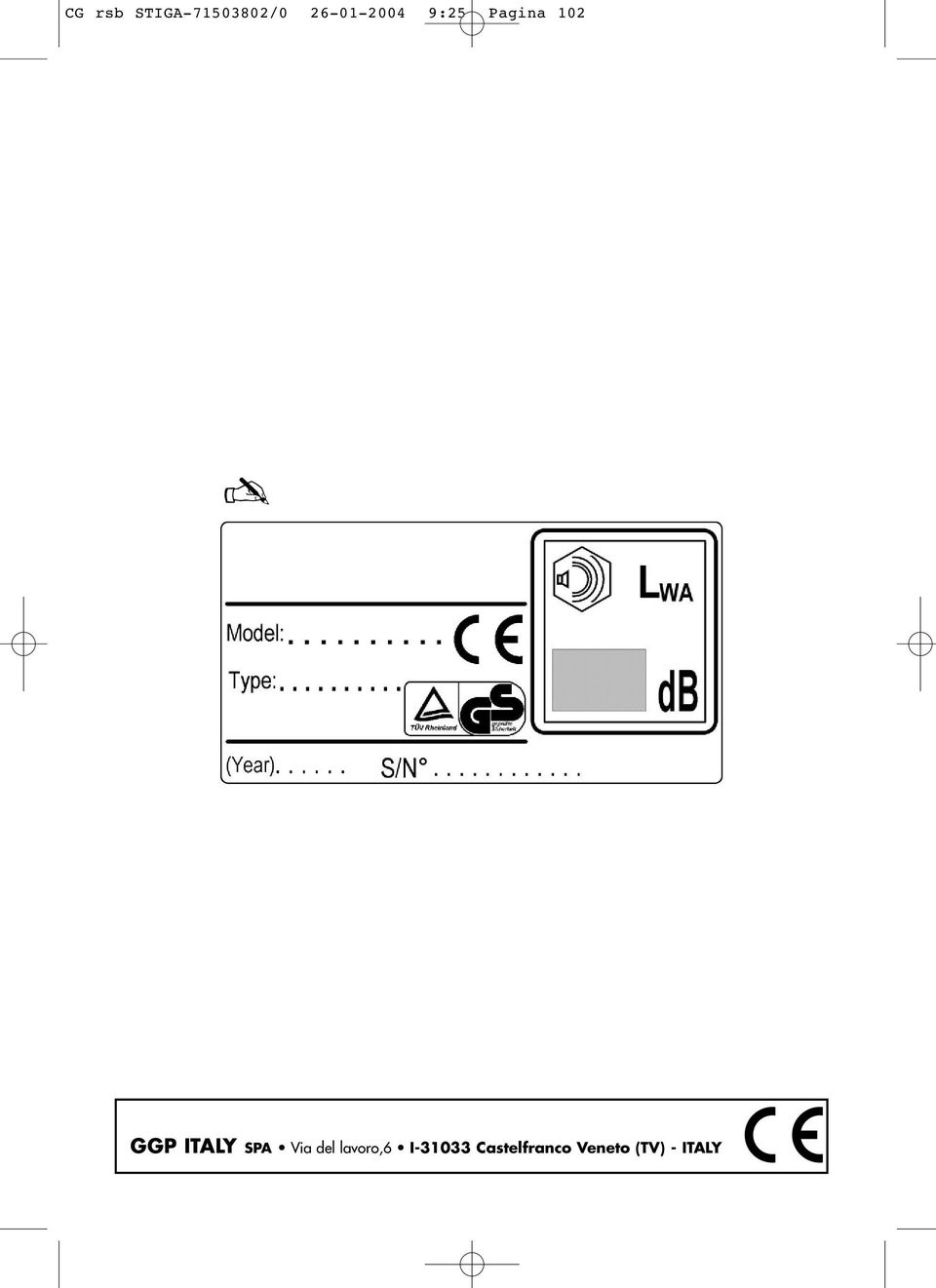

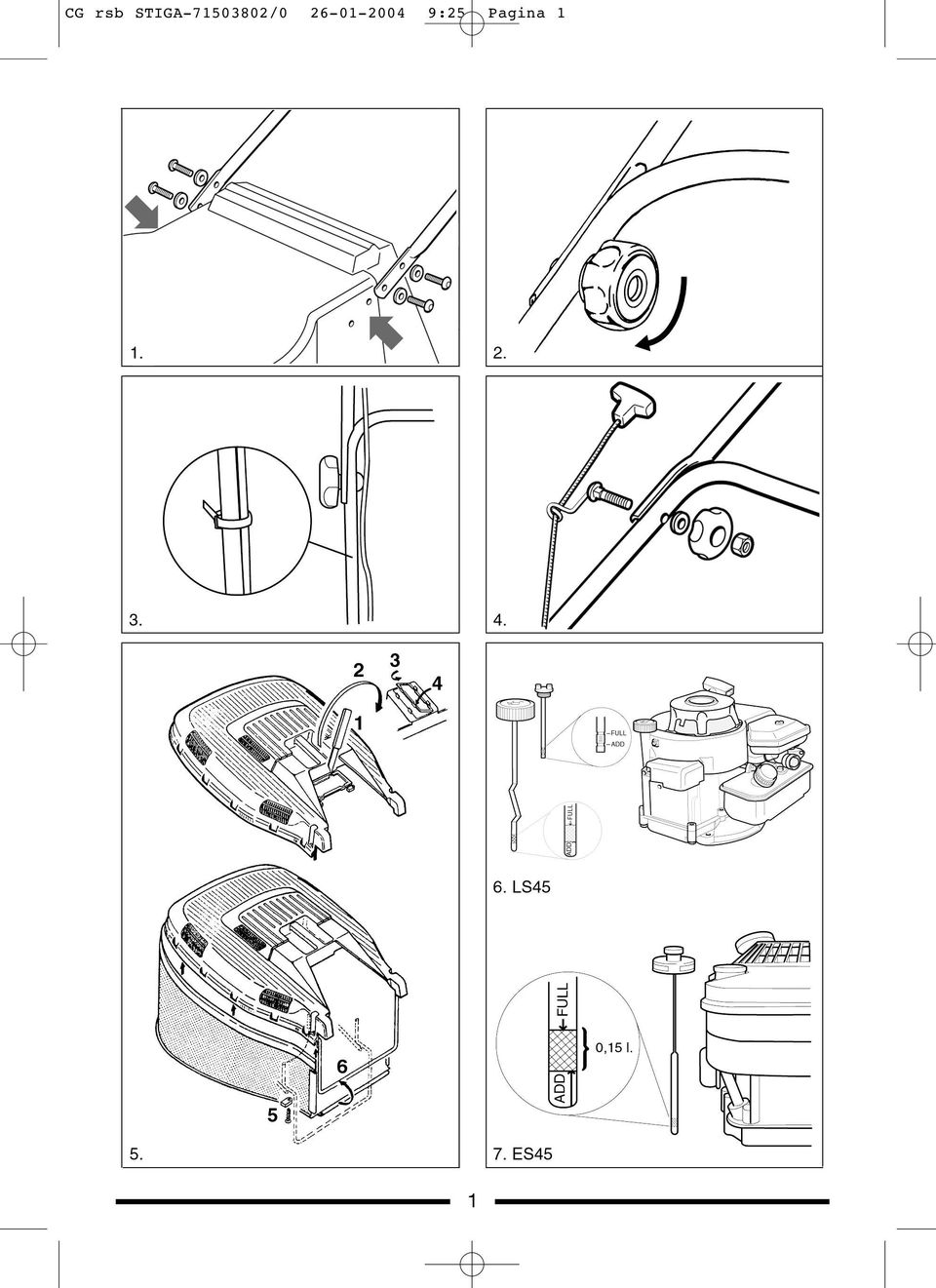

8 CG rsb STIGA / :25 Pagina 62 SUOMI Käytä näitä tunnistusnumeroita aina, kun olet yhteydessä huoltoliikkeeseen ja kun hankit varaosia. Edellä mainitut numerot on mahdollisimman pian koneen hankinnan jälkeen kirjattava tämän painotuotteen viimeiselle sivulle. Valmistaja pidättää itselleen oikeuden muuttaa tuotetta ilman edeltävää ilmoitusta. SYMBOLIT Koneessa on seuraavat symbolit, jotka muistuttavat käytössä vaadittavasta varovaisuudesta ja tarkkaavaisuudesta. Symbolit tarkoittavat: Varoitus! Lue käyttöohje ja turvaohjeet ennen koneen käyttöä. Varoitus! Pidä sivulliset kaukana. Varo sinkoutuvia esineitä. Varoitus! Älä työnnä kättä tai jalkaa kotelon alle koneen käydessä. Varoitus! Irrota sytytystulpan kaapeli sytytystulpasta aina ennen korjaustoimenpiteitä. TÄRKEÄÄ Tähdellä (*) merkityt varusteet ovat vakiona vain tietyissä malleissa tai maissa. OHJAUSAISA ASENNUS Käännä ohjausaisa ylös (kuva 1). Kiinnitä ohjausaisan yläosa kiristämällä lukituspyörät (kuva 2). Asenna kaasusäädin ohjaustankoon (kuva 3). KÄYNNISTYSKAHVAN SILMUKKA Kiinnitä käynnistyskahva ohjausaisassa olevaan silmukkaan (kuva 4). AKKU (*) Akun elektrolyytti on myrkyllistä ja syövyttävää. Se voi aiheuttaa vakavia syövytysvammoja ym. Vältä saamasta sitä iholle, silmiin, vaatteisiin ym. Ennen ensimmäistä käynnistystä on akkua ladattava 24 tuntia, ks. lisätiedot kohdasta HUOLTO, AKKU. Työnnä virta-avain virtalukkoon. TYÖVÄLINEEN KÄYTTÄMINEN YLEISTÄ Uudessa ruohonleikkurissanne on kaksi toimintoa samassa koneessa: 1. "MULTICLIP" (*) - COMBI Toimitettaessa kone on varustettu heittoaukkoon asennetulla tulpalla (P), (kuva 28). Konetta voidaan käyttää "Multiclip"-leikkuuseen, ts. terä leikkaa ruohon silpuksi. Silputtu ruoho putoaa nurmikolle, jossa se maatuu nurmikon ravinteeksi. Tulppa irrotetaan painamalla salpa (S) sisään. Asennettaessa tulppa takaisin varmista, että molemmat tapit painuvat reikiin niin, että tulppa napsahtaa kiinni. 2. KERUU Kokoa toimitukseen kuuluva ruohonkeruusäiliö (kuva 5). Avaa luukku, poista tulppa ja kiinnitä keruusäiliö koneen taakse. Leikattaessa ruoho kerääntyy keruusäiliöön. Tyhjennä ruoho kompostiin tai levitä se kukkaistutuksille ravinteeksi. Kone soveltuu erinomaisesti myös lehtien keräämiseen syksyllä. ENNEN KÄYNNISTÄMISTÄ TÄYTÄ KAMPIKAMMIO ÖLJYLLÄ Toimitettaessa ei moottorin kampikammiossa ole öljyä. Moottorinkampikammio on täytettävä öljyllä ennenkuin moottori käynnistetään ensimmäisen kerran. Poista öljyn mittatikku (kuva 6, 7). Lisää moottorin kampikammioon 0,6 litraa hyvälaatuista öljyä (huoltoluokka SE, SF tai SG). Käytä öljylaatua SAE 30 tai SAE 10W-30. Täytä hitaasti FULL/MAX merkkiin saakka. Älä täytä liikaa. TARKISTA ÖLJYTASO Tarkista aina ennen käyttöä, että öljytaso on öljyti- 62

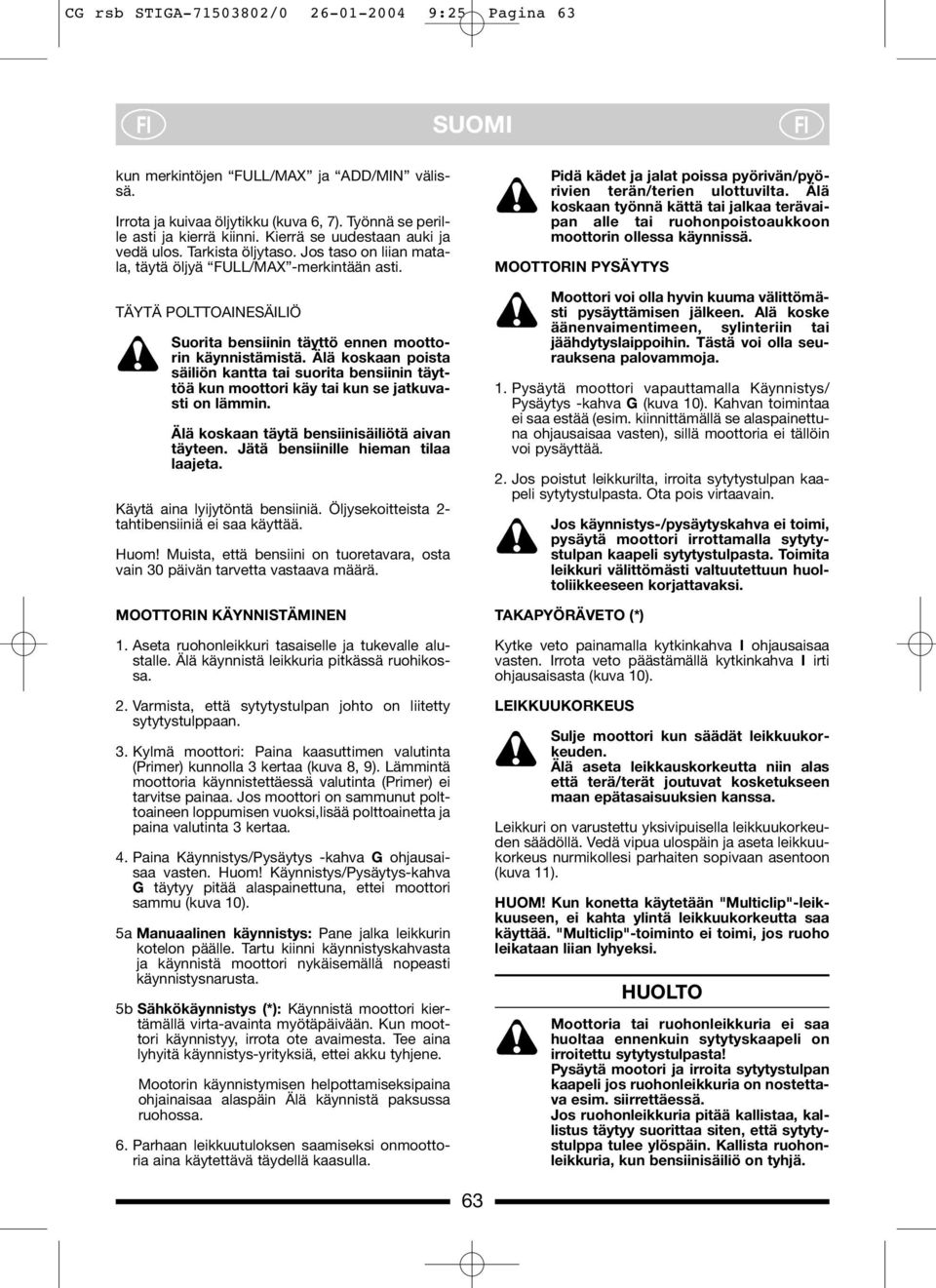

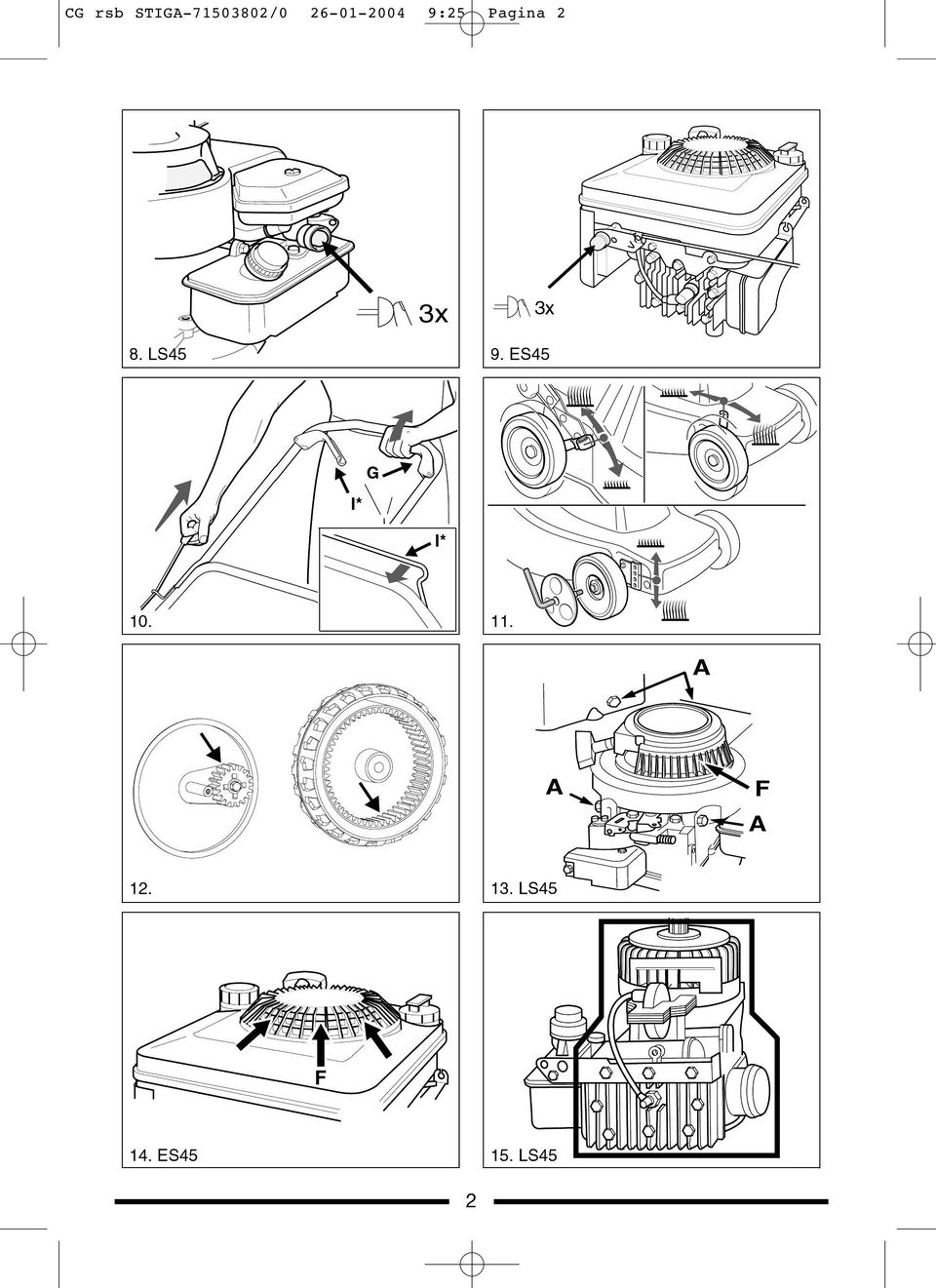

9 CG rsb STIGA / :25 Pagina 63 SUOMI kun merkintöjen FULL/MAX ja ADD/MIN välissä. Irrota ja kuivaa öljytikku (kuva 6, 7). Työnnä se perille asti ja kierrä kiinni. Kierrä se uudestaan auki ja vedä ulos. Tarkista öljytaso. Jos taso on liian matala, täytä öljyä FULL/MAX -merkintään asti. TÄYTÄ POLTTOAINESÄILIÖ Suorita bensiinin täyttö ennen moottorin käynnistämistä. Älä koskaan poista säiliön kantta tai suorita bensiinin täyttöä kun moottori käy tai kun se jatkuvasti on lämmin. Älä koskaan täytä bensiinisäiliötä aivan täyteen. Jätä bensiinille hieman tilaa laajeta. Käytä aina lyijytöntä bensiiniä. Öljysekoitteista 2- tahtibensiiniä ei saa käyttää. Huom! Muista, että bensiini on tuoretavara, osta vain 30 päivän tarvetta vastaava määrä. MOOTTORIN KÄYNNISTÄMINEN 1. Aseta ruohonleikkuri tasaiselle ja tukevalle alustalle. Älä käynnistä leikkuria pitkässä ruohikossa. 2. Varmista, että sytytystulpan johto on liitetty sytytystulppaan. 3. Kylmä moottori: Paina kaasuttimen valutinta (Primer) kunnolla 3 kertaa (kuva 8, 9). Lämmintä moottoria käynnistettäessä valutinta (Primer) ei tarvitse painaa. Jos moottori on sammunut polttoaineen loppumisen vuoksi,lisää polttoainetta ja paina valutinta 3 kertaa. 4. Paina Käynnistys/Pysäytys -kahva G ohjausaisaa vasten. Huom! Käynnistys/Pysäytys-kahva G täytyy pitää alaspainettuna, ettei moottori sammu (kuva 10). 5a Manuaalinen käynnistys: Pane jalka leikkurin kotelon päälle. Tartu kiinni käynnistyskahvasta ja käynnistä moottori nykäisemällä nopeasti käynnistysnarusta. 5b Sähkökäynnistys (*): Käynnistä moottori kiertämällä virta-avainta myötäpäivään. Kun moottori käynnistyy, irrota ote avaimesta. Tee aina lyhyitä käynnistys-yrityksiä, ettei akku tyhjene. Mootorin käynnistymisen helpottamiseksipaina ohjainaisaa alaspäin Älä käynnistä paksussa ruohossa. 6. Parhaan leikkuutuloksen saamiseksi onmoottoria aina käytettävä täydellä kaasulla. Pidä kädet ja jalat poissa pyörivän/pyörivien terän/terien ulottuvilta. Älä koskaan työnnä kättä tai jalkaa terävaipan alle tai ruohonpoistoaukkoon moottorin ollessa käynnissä. MOOTTORIN PYSÄYTYS Moottori voi olla hyvin kuuma välittömästi pysäyttämisen jälkeen. Alä koske äänenvaimentimeen, sylinteriin tai jäähdytyslaippoihin. Tästä voi olla seurauksena palovammoja. 1. Pysäytä moottori vapauttamalla Käynnistys/ Pysäytys -kahva G (kuva 10). Kahvan toimintaa ei saa estää (esim. kiinnittämällä se alaspainettuna ohjausaisaa vasten), sillä moottoria ei tällöin voi pysäyttää. 2. Jos poistut leikkurilta, irroita sytytystulpan kaapeli sytytystulpasta. Ota pois virtaavain. Jos käynnistys-/pysäytyskahva ei toimi, pysäytä moottori irrottamalla sytytystulpan kaapeli sytytystulpasta. Toimita leikkuri välittömästi valtuutettuun huoltoliikkeeseen korjattavaksi. TAKAPYÖRÄVETO (*) Kytke veto painamalla kytkinkahva I ohjausaisaa vasten. Irrota veto päästämällä kytkinkahva I irti ohjausaisasta (kuva 10). LEIKKUUKORKEUS Sulje moottori kun säädät leikkuukorkeuden. Älä aseta leikkauskorkeutta niin alas että terä/terät joutuvat kosketukseen maan epätasaisuuksien kanssa. Leikkuri on varustettu yksivipuisella leikkuukorkeuden säädöllä. Vedä vipua ulospäin ja aseta leikkuukorkeus nurmikollesi parhaiten sopivaan asentoon (kuva 11). HUOM! Kun konetta käytetään "Multiclip"-leikkuuseen, ei kahta ylintä leikkuukorkeutta saa käyttää. "Multiclip"-toiminto ei toimi, jos ruoho leikataan liian lyhyeksi. HUOLTO Moottoria tai ruohonleikkuria ei saa huoltaa ennenkuin sytytyskaapeli on irroitettu sytytystulpasta! Pysäytä mootori ja irroita sytytystulpan kaapeli jos ruohonleikkuria on nostettava esim. siirrettäessä. Jos ruohonleikkuria pitää kallistaa, kallistus täytyy suorittaa siten, että sytytystulppa tulee ylöspäin. Kallista ruohonleikkuria, kun bensiinisäiliö on tyhjä. 63

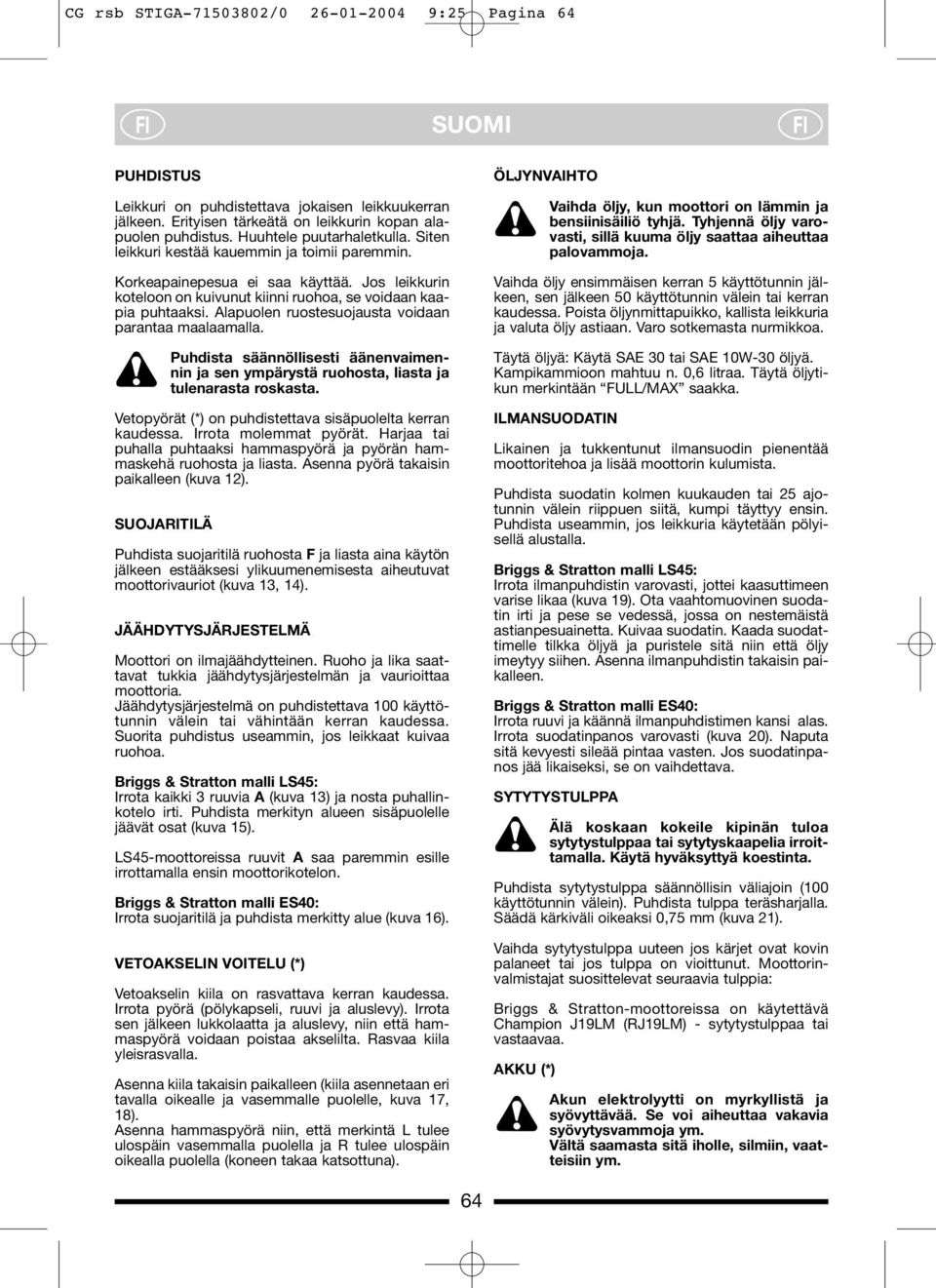

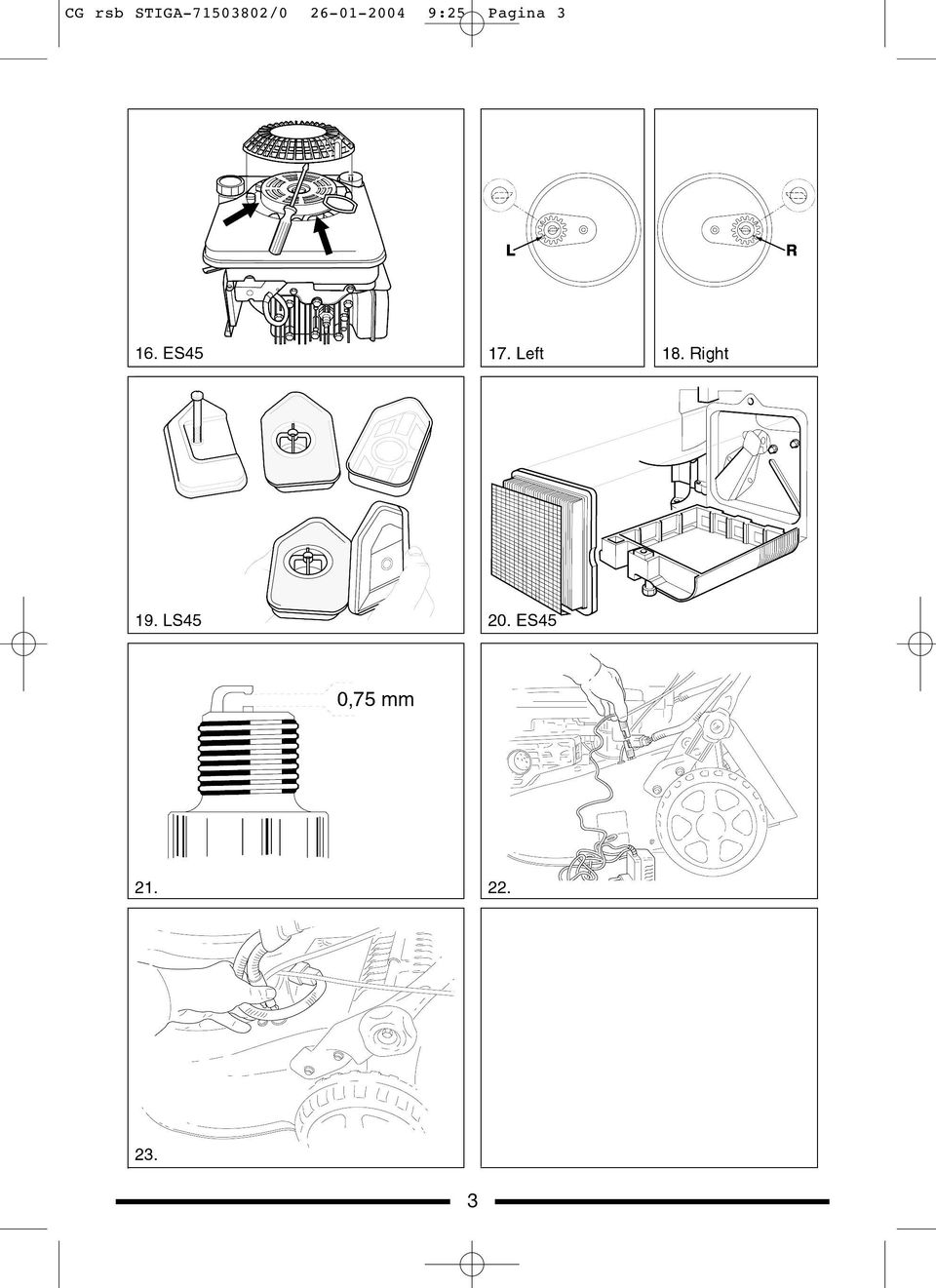

10 CG rsb STIGA / :25 Pagina 64 SUOMI PUHDISTUS ÖLJYNVAIHTO Leikkuri on puhdistettava jokaisen leikkuukerran jälkeen. Erityisen tärkeätä on leikkurin kopan alapuolen puhdistus. Huuhtele puutarhaletkulla. Siten leikkuri kestää kauemmin ja toimii paremmin. Korkeapainepesua ei saa käyttää. Jos leikkurin koteloon on kuivunut kiinni ruohoa, se voidaan kaapia puhtaaksi. Alapuolen ruostesuojausta voidaan parantaa maalaamalla. Puhdista säännöllisesti äänenvaimennin ja sen ympärystä ruohosta, liasta ja tulenarasta roskasta. Vetopyörät (*) on puhdistettava sisäpuolelta kerran kaudessa. Irrota molemmat pyörät. Harjaa tai puhalla puhtaaksi hammaspyörä ja pyörän hammaskehä ruohosta ja liasta. Asenna pyörä takaisin paikalleen (kuva 12). SUOJARITILÄ Puhdista suojaritilä ruohosta F ja liasta aina käytön jälkeen estääksesi ylikuumenemisesta aiheutuvat moottorivauriot (kuva 13, 14). JÄÄHDYTYSJÄRJESTELMÄ Moottori on ilmajäähdytteinen. Ruoho ja lika saattavat tukkia jäähdytysjärjestelmän ja vaurioittaa moottoria. Jäähdytysjärjestelmä on puhdistettava 100 käyttötunnin välein tai vähintään kerran kaudessa. Suorita puhdistus useammin, jos leikkaat kuivaa ruohoa. Briggs & Stratton malli LS45: Irrota kaikki 3 ruuvia A (kuva 13) ja nosta puhallinkotelo irti. Puhdista merkityn alueen sisäpuolelle jäävät osat (kuva 15). LS45-moottoreissa ruuvit A saa paremmin esille irrottamalla ensin moottorikotelon. Briggs & Stratton malli ES40: Irrota suojaritilä ja puhdista merkitty alue (kuva 16). VETOAKSELIN VOITELU (*) Vetoakselin kiila on rasvattava kerran kaudessa. Irrota pyörä (pölykapseli, ruuvi ja aluslevy). Irrota sen jälkeen lukkolaatta ja aluslevy, niin että hammaspyörä voidaan poistaa akselilta. Rasvaa kiila yleisrasvalla. Asenna kiila takaisin paikalleen (kiila asennetaan eri tavalla oikealle ja vasemmalle puolelle, kuva 17, 18). Asenna hammaspyörä niin, että merkintä L tulee ulospäin vasemmalla puolella ja R tulee ulospäin oikealla puolella (koneen takaa katsottuna). Vaihda öljy, kun moottori on lämmin ja bensiinisäiliö tyhjä. Tyhjennä öljy varovasti, sillä kuuma öljy saattaa aiheuttaa palovammoja. Vaihda öljy ensimmäisen kerran 5 käyttötunnin jälkeen, sen jälkeen 50 käyttötunnin välein tai kerran kaudessa. Poista öljynmittapuikko, kallista leikkuria ja valuta öljy astiaan. Varo sotkemasta nurmikkoa. Täytä öljyä: Käytä SAE 30 tai SAE 10W-30 öljyä. Kampikammioon mahtuu n. 0,6 litraa. Täytä öljytikun merkintään FULL/MAX saakka. ILMANSUODATIN Likainen ja tukkentunut ilmansuodin pienentää moottoritehoa ja lisää moottorin kulumista. Puhdista suodatin kolmen kuukauden tai 25 ajotunnin välein riippuen siitä, kumpi täyttyy ensin. Puhdista useammin, jos leikkuria käytetään pölyisellä alustalla. Briggs & Stratton malli LS45: Irrota ilmanpuhdistin varovasti, jottei kaasuttimeen varise likaa (kuva 19). Ota vaahtomuovinen suodatin irti ja pese se vedessä, jossa on nestemäistä astianpesuainetta. Kuivaa suodatin. Kaada suodattimelle tilkka öljyä ja puristele sitä niin että öljy imeytyy siihen. Asenna ilmanpuhdistin takaisin paikalleen. Briggs & Stratton malli ES40: Irrota ruuvi ja käännä ilmanpuhdistimen kansi alas. Irrota suodatinpanos varovasti (kuva 20). Naputa sitä kevyesti sileää pintaa vasten. Jos suodatinpanos jää likaiseksi, se on vaihdettava. SYTYTYSTULPPA Älä koskaan kokeile kipinän tuloa sytytystulppaa tai sytytyskaapelia irroittamalla. Käytä hyväksyttyä koestinta. Puhdista sytytystulppa säännöllisin väliajoin (100 käyttötunnin välein). Puhdista tulppa teräsharjalla. Säädä kärkiväli oikeaksi 0,75 mm (kuva 21). Vaihda sytytystulppa uuteen jos kärjet ovat kovin palaneet tai jos tulppa on vioittunut. Moottorinvalmistajat suosittelevat seuraavia tulppia: Briggs & Stratton-moottoreissa on käytettävä Champion J19LM (RJ19LM) - sytytystulppaa tai vastaavaa. AKKU (*) Akun elektrolyytti on myrkyllistä ja syövyttävää. Se voi aiheuttaa vakavia syövytysvammoja ym. Vältä saamasta sitä iholle, silmiin, vaatteisiin ym. 64

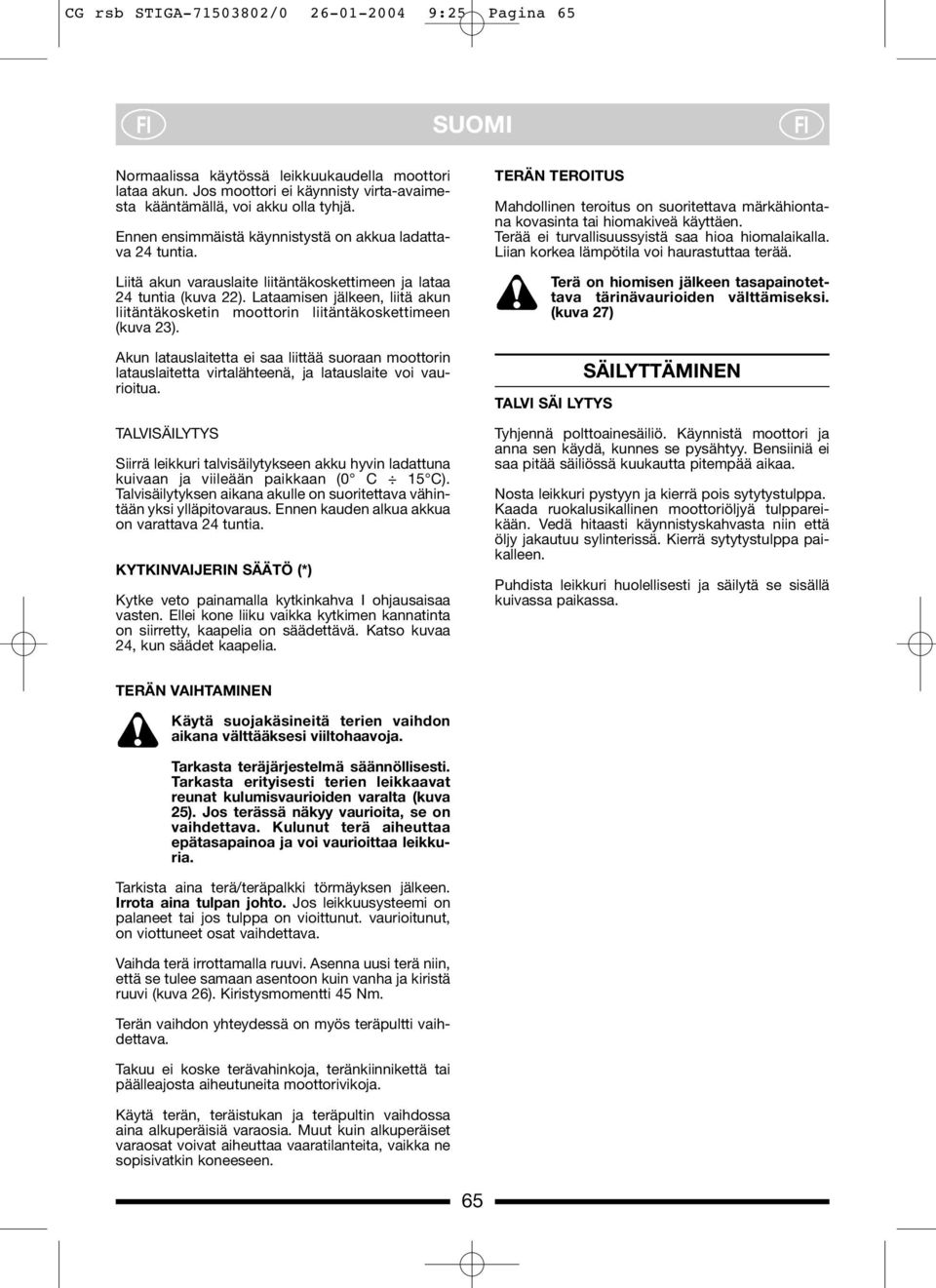

11 CG rsb STIGA / :25 Pagina 65 SUOMI Normaalissa käytössä leikkuukaudella moottori lataa akun. Jos moottori ei käynnisty virta-avaimesta kääntämällä, voi akku olla tyhjä. Ennen ensimmäistä käynnistystä on akkua ladattava 24 tuntia. Liitä akun varauslaite liitäntäkoskettimeen ja lataa 24 tuntia (kuva 22). Lataamisen jälkeen, liitä akun liitäntäkosketin moottorin liitäntäkoskettimeen (kuva 23). Akun latauslaitetta ei saa liittää suoraan moottorin latauslaitetta virtalähteenä, ja latauslaite voi vaurioitua. TALVISÄILYTYS Siirrä leikkuri talvisäilytykseen akku hyvin ladattuna kuivaan ja viileään paikkaan (0 C 15 C). Talvisäilytyksen aikana akulle on suoritettava vähintään yksi ylläpitovaraus. Ennen kauden alkua akkua on varattava 24 tuntia. KYTKINVAIJERIN SÄÄTÖ (*) Kytke veto painamalla kytkinkahva I ohjausaisaa vasten. Ellei kone liiku vaikka kytkimen kannatinta on siirretty, kaapelia on säädettävä. Katso kuvaa 24, kun säädet kaapelia. TERÄN TEROITUS Mahdollinen teroitus on suoritettava märkähiontana kovasinta tai hiomakiveä käyttäen. Terää ei turvallisuussyistä saa hioa hiomalaikalla. Liian korkea lämpötila voi haurastuttaa terää. Terä on hiomisen jälkeen tasapainotettava tärinävaurioiden välttämiseksi. (kuva 27) TALVI SÄI LYTYS SÄILYTTÄMINEN Tyhjennä polttoainesäiliö. Käynnistä moottori ja anna sen käydä, kunnes se pysähtyy. Bensiiniä ei saa pitää säiliössä kuukautta pitempää aikaa. Nosta leikkuri pystyyn ja kierrä pois sytytystulppa. Kaada ruokalusikallinen moottoriöljyä tulppareikään. Vedä hitaasti käynnistyskahvasta niin että öljy jakautuu sylinterissä. Kierrä sytytystulppa paikalleen. Puhdista leikkuri huolellisesti ja säilytä se sisällä kuivassa paikassa. TERÄN VAIHTAMINEN Käytä suojakäsineitä terien vaihdon aikana välttääksesi viiltohaavoja. Tarkasta teräjärjestelmä säännöllisesti. Tarkasta erityisesti terien leikkaavat reunat kulumisvaurioiden varalta (kuva 25). Jos terässä näkyy vaurioita, se on vaihdettava. Kulunut terä aiheuttaa epätasapainoa ja voi vaurioittaa leikkuria. Tarkista aina terä/teräpalkki törmäyksen jälkeen. Irrota aina tulpan johto. Jos leikkuusysteemi on palaneet tai jos tulppa on vioittunut. vaurioitunut, on viottuneet osat vaihdettava. Vaihda terä irrottamalla ruuvi. Asenna uusi terä niin, että se tulee samaan asentoon kuin vanha ja kiristä ruuvi (kuva 26). Kiristysmomentti 45 Nm. Terän vaihdon yhteydessä on myös teräpultti vaihdettava. Takuu ei koske terävahinkoja, teränkiinnikettä tai päälleajosta aiheutuneita moottorivikoja. Käytä terän, teräistukan ja teräpultin vaihdossa aina alkuperäisiä varaosia. Muut kuin alkuperäiset varaosat voivat aiheuttaa vaaratilanteita, vaikka ne sopisivatkin koneeseen. 65
