1 URAKKA- JA TYÖOHJE LIITE 3 1 (29) URAKKA- ja TYÖOHJE Liite 3 Rovaniemen Energia Oy Kaukolämpörakentamisen kokonaisurakka 2015

2 URAKKA- JA TYÖOHJE LIITE 3 2 (29) URAKKAOHJE 1 Rakennuskohde ja -paikka Näitä määräyksiä ja ohjeita sovelletaan Rovaniemen Energia Oy:n tilaamissa kaukolämpöjohtojen rakentamiseen liittyvissä urakoissa Rovaniemen kaupungin, Kolarin kunnan ja Ylläksen alueilla, mikäli urakkasopimuksessa tai muissa asiakirjoissa ei ole toisin sanottu. Urakan alustava laajuus on arvioitu yksikköhintaluettelossa. Tilaajalla on oikeus tehdä muutoksia ja lisäyksiä urakkasopimuksessa arvioidun urakan laajuuteen. Urakoitsijalle ei arvioidun urakkalaajuuden muuttuessa suoriteta korvausta. 2 Kaukolämpötöiden urakoitsijat ja suoritusjärjestys 3 Urakkarajat 1. Maarakennustyöt (urakoitsija) 2. Eristyselementti- ja putkiurakka (urakoitsija) Urakkamuotona on kokonaisurakka. Valittava urakoitsija on suorassa sopimussuhteessa työn tilaajaan. Töitä suoritettaessa noudatetaan liitteenä olevia työohjeita ja kaukolämpötöiden urakkarajoja ja hankintavastuita. Valittava urakoitsija toimii urakassa pääurakoitsijana ja lainsäädännön tarkoittamana päätoteuttajana, joten urakoitsija toimii rakennuskohteessa rakennustyön turvallisuudesta vastaavana huolehtien ja vastaten siitä, että valtioneuvoston voimaan tulleessa asetuksessa nro 205/2009 mainitut asiat ja muut päätoteuttajan velvollisuudet tulevat hoidettua. Valittava urakoitsija huolehtii töiden ja työvaiheiden yhteensovittamisesta. Urakoitsija huolehtii omien aliurakoitsijoiden ja tilaajan hankkimien eri urakoitsijoiden töiden yhteensovittamisesta esim. asfaltointityöt. Töiden järjestelyssä ja työvaiheiden ajoituksessa on otettava huomioon työturvallisuuden vaatimukset. Tilaaja hankkii rakentamiseen tarvittavat sijoitusluvat ja suunnitelmat. Rakennettavien kaukolämpölinjojen kadunvaltausmaksut maksaa työn tilaaja. Tilaajan valvoja ja urakoitsijan edustaja katselmoivat suunniteltujen putkilinjojen sijainnin työkohteilla. Urakoitsijan edustaja huolehtii putkilinjojen ja läpivientireikien merkitsemisen kustannuksellaan. Työsuoritukseen liittyvien työmaakohtaisten lupien hankkimisesta huolehtii urakoitsija (kuten kaivu-, tulityöluvat, varastointipaikat, läjityspaikat, liikennejärjestelyluvat ja liikennesuunnitelmat). Urakkaan sisältyvät työmaan johtovelvollisuuksien lisäksi kaukolämpöjohtojen kaikki maanrakennus-, alitusporaus-, rakennustekniset-, putki-, jatkos- ja eristystyöt sisältäen kaukolämpöelementtien suojakuoren liitostyöt

3 URAKKA- JA TYÖOHJE LIITE 3 3 (29) saatettuna täysin valmiiksi tarjouspyyntöasiakirjojen sekä kohdekohtaisten suunnitelmien ja ohjeiden mukaisesti. Työmaakeskusten, taukotilojen, työmaapalveluiden ja työmaiden paikallisen sähkönjakelun järjestää urakoitsija kustannuksellaan. Muut tilaajan ja urakoitsijan keskinäiset velvoitteet, rajat ja hankinnat on mainittu materiaalin hankintaluettelossa Liite 7, urakkarajaliitteessä Liite 8 ja muissa urakkaan liittyvissä asiakirjoissa. Lisäksi urakoitsija vastaa mm. seuraavista toimenpiteistä ja maksuista: - urakoitsijan hankintaan kuuluvien laitteiden ja tarvikkeiden kuljetus, tullit, rahdit ja arvonlisävero - tilaajan toimittaman materiaalin siirtäminen tilaajan Rovaniemen varastosta työkohteille. - työmaalla olevien tarvikkeiden suojaus niin, että ne eivät pääse pilaantumaan tai häviämään - kaikki tarvitsemansa palkka-, päiväraha-, matkakorvaus-, lääkäri-, lääkekustannus-, vakuutus- ym. maksut - jätteiden poistaminen työmaalta työn edistymisen mukaan. - tarvitsemiensa varasto- ja työmaa- alueiden hankkiminen kustannuksellaan - tarjouksessa annettavien yksikköhintojen tulee sisältää kaikki kustannukset työn saattamiseksi täysin valmiiksi tilaajalle luovuttamista varten. 4 Kaukolämpötyöt ja materiaalit Kaukolämpöjohtoja asennetaan maanalaisina ja kellarijohtoina yksikköhintaurakkoina. Maanalaiset kaukolämpöjohdot esilämmitetään avoimessa kaivannossa ennalta määriteltyyn ns. kiinnityslämpötilaan. Sen jälkeen kaivanto täytetään määritettyjen ohjeiden mukaisesti. Tilaaja laatii kustannuksellaan kaukolämpöputkien rakentamissuunnitelmat. Tilaaja luovuttaa urakoitsijalle työtä aloitettaessa työhön liittyvät piirustukset ja tilaajan hankkimat tarvikkeet. Pienien liittymäjohtojen rakentamisessa käytetään yleensä joustoputkea, jonka urakoitsija asentaa hankkimallaan kalustolla tilaajan tekemän suunnitelman mukaisesti. Joustoputken asennukseen tarvittavan kaluston hankinnan tekee urakoitsija kustannuksellaan. Urakoitsijan huolehtii kustannuksellaan, että hänen toimittaman työn ja siihen käytettyjen materiaalien tulee olla laadultaan kaikin puolin moitteetonta sekä täyttää kaikki ne vaatimukset, jotka urakka-asiakirjat, Suomessa voimassa olevat lait, asetukset ja viranomaisten määräykset asettavat. Urakoitsijan on huolehdittava, että työtä suoritettaessa on noudatetaan

4 URAKKA- JA TYÖOHJE LIITE 3 4 (29) voimassa olevia palosuojelu- ja työturvallisuusmääräyksiä. Urakoitsijan on huolehdittava siitä, että kaikki viranomaisten lakisääteiset tarkastukset ja ilmoitukset tulevat suoritettua kustannuksineen. Kaikilla johdon rakentamiseen osallistuvilla tulee olla vähintään Tieturva 1 ja Työturvallisuuskortti koulutus hyväksytysti suoritettuna. Tulitöitä tekevillä henkilöillä tulee olla suoritettuna tulityökortti. Työmaasta vastaavalla henkilöllä tulee olla suoritettuna Tieturva 2 koulutus. Jos urakka-asiakirjoissa ei ole mainintaa jollekin urakoitsijan työlle tai sen osalle asetettavista vaatimuksista, noudatetaan urakka-asiakirjoissa samanlaisista tai rinnastuskelpoisista suorituksista annettuja määräyksiä. Mikäli soveltamiskelpoisia määräyksiä ei ole, noudatetaan vastaavanlaatuisissa töissä yleensä käytössä olevaa hyväksi tunnettua menettelyä hyvän ja kunnollisen työtuloksen aikaansaamiseksi. Urakoitsijan tulee omalta osaltaan myötävaikuttaa hyvän yhteistyöhengen syntymiseen työmaalla. Viranomaisten, kiinteistöjen omistajien, isännöitsijöiden ja työmaalla olevien muiden urakoitsijoiden esiintuomat näkökohdat on pyrittävä ottamaan huomioon. Urakoitsijan tulee informoida kiinteistöjen omistajia työn suorittamisesta ja ilmoittaa kiinteistöille melu- ja liikennehaitoista ennen työsuoritteiden aloittamista. Urakoitsija huolehtii kustannuksellaan maanalaisten johtojen osalta työmaa-alueen liikennejärjestelyistä, liikennesuunnitelmista, kaivantojen suojauksesta koko johtotyön lopulliseen valmistumiseen saakka ja on myös velvollinen pitämään kaikki kaivannot jatkuvasti vapaana vedestä ja rakentamaan kaikki yleistä liikennettä varten tarpeelliset sillat ja huolehtimaan niiden kunnossapidosta, turvallisuudesta ja purkamisesta työn päätyttyä. Urakoitsija hoitaa työmaan liikennejärjestelyt kadun/-tienpitäjän ja tilaajan antamien määräysten ja ohjeiden mukaisesti. Rakennus- ja betonitöitä varten tarvittavista telineistä yms. huolehtii urakoitsija. Rovaniemen Energialla on oikeus suorittaa itse tai teettää muilla lämpökanavatyön yhteydessä kaapelien tai viemäri- ja vesijohtojen tms. uusimistai peruskorjaustöitä. Työn suorittamiseen suunnitelmien mukaisesti tarvittavien mittaustietojen toimittamisesta ja muiden tarvittavien perustietojen hankinnasta vastaa urakoitsija kustannuksellaan. Rakennettavien linjojen tarkemittausten suorittamisesta ja toimittamisesta tilaajalle vastaa urakoitsija Liitteen 10 mukaisesti. Urakoitsijalle mittaussuorituksista aiheutuvat kustannukset on sisällytettävä asennustyön yksikköhintoihin. Tilaaja ei maksa erillistä korvausta mittaustöiden suorittamisesta ja toimittamisesta. Urakoitsijan tulee omassa työssään minimoida työmaan haitalliset ympäristövaikutukset esimerkiksi kierrättämällä materiaaleja ja minimoitava työstään syntyvän hävikin määrä. Urakoitsija valvoo, että työstä aiheutuvat jätteet siirretään viipymättä työkohteen päätteeksi asianmukaisesti käsiteltäväksi tilaajan osoittamiin paikkoihin. Urakoitsija huolehtii tarvittavista työaikaisista työkohteiden suojauksista ja työmaiden yleissiisteydestä sekä hoitaa työmaan loppusiivouksen. Kanavakaivannosta urakoitsijan on poistettava jätteensä ja tarvikkeensa ennen täyttöä, eikä niitä saa käyttää kaivannon täyttämiseen.

5 URAKKA- JA TYÖOHJE LIITE 3 5 (29) Tilaajalla on oikeus poistaa urakoitsijan työstä aiheutuneet jätteet parhaaksi katsomallaan tavalla työkohteittain, mikäli urakoisija ei huolehdi asianmukaisesti työkohteiden siisteydestä. Tilaajan suorittaman jätteiden poiston kustantaa urakoitsija. 5 Tilaajan luovuttaman materiaalin käyttö 6 Työn valvonta ja vastuu Tilaaja luovuttaa hankkimaansa materiaalia urakoitsijan käyttöön kunkin työkohteen vaatiman määrän kerrallaan urakoitsijan kuittausta vastaan. Materiaalin hankintarajat on kuvattu Liitteessä 7. Urakoitsija noutaa materiaalin tilaajan määrittämästä hankintapaikasta tai tilaajan varastosta Rovaniemeltä. Materiaalin noutamisesta ja kuljettamisesta työkohteille aiheutuvat kustannukset tulee sisällyttää asennuksen yksikköhintoihin. Tilaaja ei maksa erillistä korvausta materiaalin noudosta tai kuljettamisesta. Urakoitsija vastaa vastaanottamastaan materiaalista, mutta se on edelleen tilaajan omaisuutta. Työkohteen päätyttyä urakoitsijan tulee palauttaa jäännösmateriaali tilaajan varastoon. Materiaalin hukkaantuminen lasketaan urakoitsijan käyttöön luovutetun ja asennetun sekä palautetun materiaalimäärän erotuksena. Hukkamateriaalin hinta lasketaan tilaajan varastohinnan mukaan ja se laskutetaan urakoitsijalta. Työmaalla tulee urakoitsijan puolelta olla tilaajan hyväksymä vastuuhenkilö ja vastuuhenkilön sijainen, jonka puoleen tilaajan edustaja voi kääntyä urakkaa koskevissa asioissa. Vastuuhenkilön on oltava päivittäin työmaalla ja oltava tavoitettavissa puhelimella urakka-aikana. Urakoitsijan on huolehdittava kustannuksellaan työkohteiden vaatima päivystys myös työajan ulkopuolisina aikoina työkohteiden turvallisuuden takaamiseksi. Ellei vastuuhenkilöä tai vastuuhenkilön sijaista ole tavoitettavissa, urakoitsija on velvollinen korvaamaan tilaajalle tämän johdosta aiheutuvat vahingot ja kustannukset. Tilaajan puolesta työtä valvoo erikseen tilaajan nimeämä valvoja. Tilaajan suorittama valvonta ei poista eikä vähennä urakoitsijan vastuuta. Jos jokin työn suorittamista koskeva ohje, piirustus tms. on ristiriitainen tai puutteellinen on urakoitsija velvollinen ilmoittamaan siitä tilaajalle ennen ko. työnaloittamista. Urakoitsija on vastuuvelvollinen tilaajalle ja kolmannelle henkilölle/osapuolelle kaikesta vahingosta, joka aiheutuu urakoitsijan tai hänen väkensä työstä, aliurakoitsijoiden työsuorituksista, laiminlyönneistä tai muista urakoitsijasta johtuvista syistä. Urakoitsijan on valvottava oman ja aliurakoitsijansa työnjohdon osaamista ja työsuorituksia. Työvaiheiden oikeaan ajoitukseen ja työsuorituksen laatuun on erikoisesti kiinnitettävä huomiota. Työvaihekohtaisten tarkastusten jälkeen tilaajan nimeämä valvoja antaa luvan seuraavan työvaiheen aloittamiseen. Ennen tilaajan antamaa lupaa urakoitsija ei saa aloittaa seuraavaa työvaihetta.

6 URAKKA- JA TYÖOHJE LIITE 3 6 (29) Urakoitsijan tulee ilmoittaa tilaajalle työmaan työsuojeluorganisaatio ja työturvallisuudesta vastaava vastuuhenkilö. Urakoitsija perehdyttää jokaisen urakkaan osallistuvan henkilön kustannuksellaan ja toimittaa perehdytyksestä muistion tilaajalle. Tarvittaessa tilaaja osallistuu perehdytykseen. Urakan päätoteuttaja ylläpitää työmaalla luetteloa työmaalla työskentelevistä henkilöistä ja hänen tulee lähettää kuukausittain työmaakohtainen listaus verottajalle yhteisillä työmailla kunakin kuukautena työskentelevistä henkilöistä. Päätoteuttaja huolehtii myös ali- ja sivu-urakoitsijoiden vastaavien tietojen ylläpitämisestä ja ilmoittamisesta verottajalle. Urakassa työskentelevillä henkilöillä tulee olla näkyvillä kuvallinen veronumerolla varustettu henkilötunniste. Päätoteuttajan on pidettävä asianmukaisesti numeroiduin sivuin ja tiedoin varustettua päiväkirjaa, jonka tilaajan edustaja kuittaa säännöllisesti saaneensa tiedoksi. Työmaapäiväkirja tehdään kahtena kappaleena, joista toinen jää tilaajalle, toinen urakoitsijalle. Urakoisija on velvollinen käyttämään sähköistä työmaapäiväkirjaa, mikäli tilaajalla on tällainen käytössä. Tilaajan edustajalla ja päätoteuttajan edustajalla on oikeus poistaa ilman henkilötunnistetta tai suojavälineitä liikkuva henkilö välittömästi työmaaalueelta. Tilaajan edustajan antaman suullisen ja kirjallisen varoituksen jälkeen kirjallisesta huomautuksesta urakoitsija on velvollinen suorittamaan 500 kertakorvauksen tilaajalle jokaisesta annetusta huomautuksesta. Urakoitsija on myös vastuussa käyttämiensä aliurakoitsijoiden suojavarusteiden ja henkilötunnisteiden käytöstä. Työmaakokouksia pidetään noin kahden viikon välein joihin urakoitsijan edustajan on osallistuttava. Tilaaja varaa riittävän suuren tilan kokousten pitämiseen. Muista yhteistyökokouksista tai työmaakatselmuksista sovitaan erikseen. 7 Muutokset ja lisätyöt 8 Kaupalliset ehdot 8.1 Hinnat Urakoitsija on velvollinen toteuttamaan ne muutos- ja lisätyöt, jotka voidaan tehdä soveltaen tarjouksessa annettuja yksikköhintoja. Muutos - ja lisätöistä sekä niiden ehdoista on sovittava kirjallisesti tilaajan kanssa. Ainoastaan tilaajan urakkasopimuksessa nimeämällä henkilöllä on lisä- ja muutostöiden tilausvaltuus. Urakoitsija vastaa muutos - ja lisätöistä kuten muistakin urakkasopimuksen määrittelemistä töistä. Jos suunnitelman muutoksesta aiheutuu jo tehdyn työn hukkaan menemistä, voidaan hukkaan menneestä työstä maksaa vain, jos tilaajan nimeämä henkilö on määrännyt muutoksen tehtäväksi. Työkohteiden suorittamisessa ilmenneistä ennalta aavistamattomista vaikeuksista johtuvia lisäkuluja ei hyväksytä. Tarjouspyynnön yksikköhintalomakkeessa ilmoitetaan kiinteät yksikköhinnat vapaasti työkohteilla. Urakan yksikköhinnat ovat kiinteitä ilman indek-

7 URAKKA- JA TYÖOHJE LIITE 3 7 (29) sisidonnaisuutta. Hintoihin tulee sisällyttää kaikki työstä välittömästi ja välillisesti johtuvat kustannukset liikevoitto mukaan luettuna siten, että työ annetuilla hinnoilla tulee sopimusasiakirjojen edellyttämässä laajuudessa, ajassa ja tavalla täysin valmiiksi. Tarjouslomakkeessa annettujen arvioihin pohjautuvien määrien ja em. yksikköhintojen avulla on laskettava urakan arvioitu kokonaishinta Liite 4. Urakkatarjous on annettava käyttämällä tarjouspyyntöasiakirjojen mukana toimitettua yksikköhintalomaketta. Urakat ovat rakennusalan käännetyn arvonlisävelvollisuuden piirissä. Urakoitsijan tulee noudattaa laskutuksessaan em. asetusta ja huolehtia verottajan päätoteuttajalle määrittämistä velvollisuuksista kustannuksellaan. 8.2 Maksuehdot, vakuudet ja vakuutukset Maksut suoritetaan työn edistymisen mukaan kohteittain urakkatarjouksessa annetuilla kiinteillä yksikköhinnoilla. Kunkin mitatun ja tarkastetun osuuden hinta maksetaan mahdollinen myöhästymissakko huomioon otettuna tarkastus- ja mittauspöytäkirjaan perustuvaa laskua vastaan kun työkohteet on saatettu täysin valmiiksi urakka-asiakirjojen mukaisesti. Lisäksi maksamisen edellytyksenä on, että urakoitsija on toimittanut hyväksytysti kohdekohtaiset tarkemittaukset tilaajalle ja työkohteiden loppusiivous on suoritettu. Laskun tai työsuoritteen virheellisyydestä aiheutuneesta maksun viivästymisestä on vastuussa urakoitsija. Hukkaantuneesta materiaalista perittävä korvaus vähennetään viimeisestä maksusta. Muutos- ja lisätyöt maksetaan työkohde kohtaisesti yksikköhintaluettelon mukaisin hinnoin. Muutos- ja lisätyöt otetaan huomioon takuuajan vakuutta laskettaessa. Sopimuksen kaikinpuolisen täyttämisen vakuudeksi (työaikainen vakuus) urakoitsijan tulee asettaa tilaajalle kustannuksellaan yhden viikon kuluessa sopimuksen tekemistä luettuna vakuus, joka on 10 % urakan arvioidusta arvonlisäverottomasta kokonaishinnasta. Työaikaisen vakuuden tulee olla voimassa 2 kuukautta urakan valmistumisajan yli. Takuuajan vakuudeksi urakoitsijan tulee asettaa 2 %:n vakuus. Vakuuden tulee olla voimassa 2 kuukautta takuuajan päättymisen yli. Takuuajan vakuuden summa määräytyy toteutuneen urakkasumman perusteella. Vakuudeksi hyväksytään pankkitakaus tai vakuutuslaitoksen antama omavelkainen takaus. Vakuuden antajaksi hyväksytään vain suomalainen pankki tai vakuutuslaitos. Urakoitsija on velvollinen huolehtimaan, että vakuudet ovat voimassa niille määrätyt ajat. Tilaaja palauttaa vakuudet niiden vapauduttua. Tilaaja ei aseta vakuutta. Päätoteuttajana ja työmaan johtovelvollisuuksista vastaavalla urakoitsijalla tulee olla rakennustyövakuutus YSE 1998 / 38 ja lisäksi jokaisella urakoitsijalla tulee olla voimassa oleva toiminnan vastuuvakuutus.

8 URAKKA- JA TYÖOHJE LIITE 3 8 (29) Vakuutusten summat tulevat olla vähintään Toimitusaika ja viivästyssakko Urakoitsija sitoutuu suorittamaan kaukolämpöjohtojen rakentamistyöt tilaajan laatimia aikatauluja ja niiden edellyttämää tuotantonopeutta noudattaen. Välitavoitteina käytetään kohdekohtaisesti laadittuja aikatauluja. Tilaaja päivittää aikatauluja työmaakokouksien yhteydessä tilaajan tarpeiden mukaisesti. Liittymäjohtojen rakentamiskohteilla urakoitsija sopii eri työvaiheiden yksityiskohtaisesta ajoituksesta työmaavalvojan ja kaukolämpöliittyjän kanssa. Toimitusaika katsotaan alkavaksi kaksi päivää sen jälkeen, kun tilaaja on ilmoittanut työn aloittamisen mahdolliseksi. Urakan lasketusta toimitusajasta vähennetään se mahdollinen odotusaika, joka alkaa silloin, kun urakoitsija ei voi enää suorittaa urakkaan kuuluvia töitä siitä syystä, että ulkopuolisen tahon työt estävät työsuoritteiden valmiiksi saattamisen. Tällainen keskeytys on urakoitsijan viipymättä kirjallisesti ilmoitettava ja tilaajalle, jotta se voitaisiin ottaa huomioon. Tilaaja ei maksa korvauksia urakoitsijalle ulkopuolisen tahon aiheuttamasta työn viivästymisestä johtuen. Mikäli työkohteen edellä sanotulla tavalla määräytyvä toimitusaika on ylittynyt urakoitsijan vastuulla olevasta syystä, on tilaajalla oikeus saada urakoitsijalta myöhästymissakkoa 0,5 % kultakin alkaneelta työpäivältä kyseessä olevan työkohteen hinnasta, viivästymissakon suuruus on kuitenkin vähintään 200 /työkohde. Tilaaja luovuttaa urakoitsijalle ennen töiden aloittamista tarkennetut aikataulut ja maanalaisten johtojen suunnitelmapiirrokset. Jokaisesta piirustuksesta on säilytettävä yksi kappale työmaalla. 8.4 Takuu Takuuaika on vähintään kaksi vuotta siitä, kun urakan hyväksyvä vastaanottotarkastus on pidetty. Urakoitsija voi halutessaan tarjouksessa antaa pidennetyn takuu-ajan 2-5v. Urakoitsijan on takuuaikana vastattava koko hankinnan sopimuksenmukaisuudesta joka suhteessa ja veloituksetta korjattava tilaajalle sopivana ajankohtana jokainen virhe tai puute, joka takuuaikana ilmenee hankintaan kuuluvassa työssä. Takuuajan jälkeenkin urakoitsija vastaa työn suorittamatta jättämisestä sekä vioista ja puutteellisuuksista, jotka ovat johtuneet hänen törkeästä laiminlyönnistään ja joita ei ole voitu havaita vastaanottotarkastuksessa tai takuuaikana. Tilaajalla on oikeus korjauttaa takuun piiriin kuuluva vika parhaaksi katsomallaan tavalla ja periä urakoitsijalta vian korjaamisesta aiheutuneet kustannukset, mikäli vika on sen laatuinen, että se on viipymättä korjattava tai urakoitsijaa ei tavoiteta tai, että urakoitsija ei heti ryhdy korjaustyöhön siitä tiedon saatuaan. Takuuajaksi pidätettävästä vakuudesta määrätään kohdassa 8.2.

9 URAKKA- JA TYÖOHJE LIITE 3 9 (29) 8.5 Työn vastaanotto Työt tarkastetaan ja mitataan työkohteittain yhdessä urakoitsijan ja tilaajan edustajan kanssa. Työkohteet määräytyvät tilaajan laatimien työkohde kohtaisten suunnitelmien mukaisesti. Mitattujen työsuoritteiden määrästä laaditaan tarkastuspöytäkirja, jonka tilaajan ja urakoitsijan edustajat allekirjoittavat ja josta yksi kappale jää kummallekin osapuolelle. Urakan vastaanottotarkastus suoritetaan, kun kaikki kyseiseen urakkaan kuuluvat työt on suoritettu. 8.6 Sopimuksen purkaminen Tilaaja pidättää itsellään oikeuden seuraavissa tapauksissa purkaa sopimus: 1. Jos työ on myöhästynyt tai ilmeisesti tulee myöhästymään vähintään kuukauden minkä hyvänsä työkohteen valmistumispäivästä eikä myöhästyminen ole tapahtunut tilaajan vastuulla olevasta syystä tai ylivoimaisesta esteestä. Mikäli myöhästyminen on johtunut ylivoimaisesta esteestä, tilaajalla on purkuoikeus 3 kuukauden pituisen ajan myöhästymisen jälkeen. 2. Jos urakoitsijan työsuorite tai siihen käytetyt tarvikkeet eivät täytä sopimuksenmukaisia ehtoja. 3. Jos urakoitsija asetetaan konkurssiin tai urakoitsijan havaitaan muutoin olevan sellaisessa taloudellisessa asemassa, ettei hänen voida odottaa asianmukaisesti täyttävän sopimuksenmukaisia velvollisuuksiaan eikä hän aseta tilaajan hyväksymää vakuutta. Ellei purkaminen ole johtunut ylivoimaisesta esteestä johtuneesta myöhästymisestä, urakoitsija on velvollinen korvaamaan tilaajalle sopimuksen töiden jatkamisesta ja loppuunsaattamisesta aiheutuvat lisäkustannukset samoin kuin muun mahdollisen vahingon. 8.7 Erimielisyydet Riitaisuudet pyritään ratkaisemaan ensisijaisesti osapuolten välisissä neuvotteluissa. Urakkasopimuksen mukaisten työsuoritteiden suorittamisesta mahdollisesti aiheutuvat erimielisyydet, joista ei päästä yksimielisyyteen, ratkaistaan tarvittaessa rakennusurakan yleisten sopimusehtojen YSE 98 mukaisessa välimiesmenettelyssä tai, jos jompikumpi sopijapuoli sitä vaatii, tilaajan kotipaikan käräjäoikeudessa. 8.8 Yleiset sopimusehdot Niiltä osin, kuin tässä urakka-asiakirjoissa ei toisin ole mainittu, noudatetaan soveltuvin osin rakennusurakan yleisiä sopimusehtoja YSE 1998

10 URAKKA- JA TYÖOHJE LIITE 3 10 (29) TYÖOHJE 9. KAUKOLÄMPÖJOHTOJEN MAARAKENNUS- JA BETONITYÖT Urakoitsijan työnjohdolla tulee olla TIETURVA 2 kurssi suoritettu. Ennen töiden aloittamista urakoitsijan on huolehdittava kustannuksellaan kaikista työn vaatimista ilmoituksista, suunnitelmista ja suoritettava mm. seuraavat toimenpiteet. - käytävä sopimassa kunnan vastuunalaisen viranomaisen kanssa töiden aloittamisesta, suorittamisesta ja valvonnasta - tehtävä liikennemerkeistä, tiesuluista ja niiden valaisusta suunnitelma, joka on hyväksytettävä viranomaisella. Liikennettä koskevista rajoituksista ja muutoksista on ilmoitettava poliisilaitokselle, palokunnalle ja sairaskuljetukselle - hankittava selvitykset johtoreitillä jo ennestään olevista johdoista ja putkista - pidettävä tarvittavat katselmukset ja merkkaukset johtoreitin varrella olevissa kiinteistöissä, pihoilla, katu-, puisto- ja jalkakäytäväalueilla

11 URAKKA- JA TYÖOHJE LIITE 3 11 (29) 9.1 Maakanavat - hankittava tarvitsemansa varasto- ja työmaa-alueet ja huolehdittava tarvittavien työmaakilpien pystytyksestä Kaukolämpökaivantojen tulee olla vähintään liitteenä olevien tyyppipiirustusten mukaisia dimensioittain ja liitoskohdissa tilaa tulee olla niin paljon, että hitsaustyö voidaan suorittaa vaikeuksitta ja hitsaussauma nähdä koko pituudeltaan. Työtila liitoskohdassa on oltava myös niin suuri, että jatkoksen eristäminen, hitsaaminen ja paistaminen voidaan vaikeuksitta suorittaa. Ennen kaivutyön aloittamista urakoitsija hankkii kustannuksellaan tiedot rakennusalueella olevien rajamerkkien, sähköjohtojen, kaapeleiden, putkijohtojen ja muiden laitteiden sijainnista, suojauksesta ja käsittelystä. Mikäli rajamerkkejä ja pyykkejä on siirretty tahallisella tai huolimattomalla urakoitsijan toiminnalla, urakoitsija huolehtii niiden takaisin asennuksen kustannuksellaan. Työmaan vaikutuspiirissä olevat puut ja rakennukset on suojattava huolellisesti ja niille tai muulle omaisuudelle aiheutuneen vahingon korvaa urakoitsija. Suojauksen tekee urakoitsija kustannuksellaan. Työt on järjestettävä ja suoritettava niin, että niistä aiheutuu mahdollisimman vähän haittaa liikenteelle kaduilla ja pihoilla. Kaivanto suojataan liikenteeltä suoja-aidalla. Kaivannon suojaus huomionauhalla, voidaan tehdä alueille joilla ei ole liikennettä esim. peltoalueet, metsäalueet ja hoitamattomat heinikot. Urakoitsija vastaa ja hoitaa kustannuksellaan kaikki turvallisuuden aiheuttamat toimenpiteet työkohteessa. Urakoitsija vastaa liikennejärjestelyistä työkohteilla. Tie-, katu- tai liikennealueella tai sen läheisyydessä tehtävät työt on suoritettava ja suojattava niin, ettei niistä aiheudu vaaraa jalankulkijoille, työntekijöille eikä liikenteelle. Ennen varsinaista kaivutyötä on kivi- ja laattapäällysteet sekä reunakivet huolellisesti irrotettava ja varastoitava työn ajaksi. Muun päällysteen poistaminen katsotaan kuuluvan maankaivutyön kanavametrin yksikköhintaan. Päällyste, irrotettu maa ja kallio on kuljetettava välittömästi pois työpaikalta, ellei ole toisin sovittu tilaajan nimeämän valvojan tai alueen omistajan kanssa. Kaivumaat, joita ei voida hyödyntää kaivantojen täytössä on kuljetettava tilaajan osoittamiin maanläjityspaikkoihin. Kuljetukset on sisällytettävä maankaivuun kanavametrien yksikköhintoihin. Kaivannon ympäristö on pidettävä mahdollisimman siistinä ja kaivumaiden kulkeutuminen ympäristöön on estettävä. Urakoitsija laskuttaa massojen kuljetuksista aiheutuvat kustannukset 9 km:n ylittävältä matkalta /m³ktr yksikköhintaluettelon mukaisesti. Välivarastoinnista on sovittava tilaajan nimeämän valvojan kanssa työmaakohtaisesti. Maanajosta välivarastosta työkohteeseen maksetaan 9 km:n ylittävältä matkalta /m 3 ktr yksikköhintaluettelon mukaisesti.

12 URAKKA- JA TYÖOHJE LIITE 3 12 (29) Kaivanto on pyrittävä pitämään mahdollisimman kapeana, asianmukaisesti suojattuna ja tarvittaessa sen seinät on tuettava. Tukemiseen tarvittavan materiaalin hankkii urakoitsija. Kaivantojen tukemiseen tarvittavan materiaalin kustannukset on sisällytettävä kaivojen tukemisen yksikköhintoihin. Kaivutyön aikana paljastuvista johdoista tai kaapeleista yms. on urakoitsijan välittömästi ilmoitettava työnvalvojalle ja kyseiselle yritykselle. Kaapelikourut ja tiilet on huolellisesti varastoitava työn ajaksi. Johtojen siirrosta mahdollisesti aiheutuvasta työn keskeytyksestä ja työajan hukasta ei urakoitsijalle suoriteta erillistä korvausta. Mikäli kaivuun yhteydessä on paljastunut kaapeleita, on urakoitsijan ennen täyttötyön aloittamista otettava yhteys kyseisen yrityksen työnjohtajaan kaapeleiden tarkastamista sekä kourujen ja tiilien asentamisen valvontaa varten. Maankaivuun kanavametrien yksikköhintoihin on sisällytettävä kanavaan liittyvien normaalirakenteiden kuten esim. kaapelien ja vanhan KL- kanavan esiin kaivu 6 m:n säteellä kaivannon pohjasta mitattuna, kaivojen ja kiintopisteiden kaivu sekä putkiarinan teko tiivistyksineen. Kalliokanavaksi katsotaan kaivanto siltä osin kuin joudutaan suorittamaan louhintatöitä. Kallion louhinnasta maksetaan yksikköhintaluettelon mukaisesti. Yli 1m3 kivien rikkomisesta ja siirtämisestä maksetaan yksikköhintaluettelon mukaisesti. Kaivannon pituudet mitataan kanavan keskilinjan mukaan putkien päästä päähän. Kaivannon pohja tehdään tyyppipiirustuksen mukaisia materiaaleja ja kerrospaksuuksia käyttäen, joka tiivistetään täryttämällä suunnitelman mukaiseen korkoon. Johtoalustan paksuus on vähintään 100 mm. Johtoalustan pinnan on oltava tasainen ja suora. Suurin sallittu virhe on 30 mm suunnitelman mukaisista korkeuksista. Ennen elementtien asennusta urakoitsijan on kustannuksellaan tarkistetaan pohjan pluskorkeuksien oikeellisuus. Elementtien asentamiseen täytyy olla tilaajan nimeämän valvojan lupa. Mikäli todellinen kaivusyvyys on suurempi kuin maxh (maxh = 700+h+150, ET 114 C ja119 D liite) ko. putkidimensiolla, maksetaan lisähinta tarjouslistassa mainitun ylimääräisen maankaivun yksikköhintaluettelon mukaisesti /m3ktr. Mikäli kaivantoa joudutaan jälkikäteen syventämään, maksetaan kaivu ja louhinta ylimääräisen kaivuun ja louhinnan hinnoilla. Kaukolämpötöihin liittyvissä ylisuurista kaivantojen kaivusta maksetaan ylimääräisen maankaivuun mukainen yksikköhinta, esim alitusporaukset. Ylimääräisen maankaivuun yksikköhinnan tulee sisältää kaivu, täyttö, kuivatus, suojaus, tiivistäminen sekä massojen mahdollinen siirtäminen työohjeen mukaisesti. Ylimääräisen maankaivun suorittamisesta on sovittava etukäteen tilaajan nimeämän valvojan kanssa. Urakoisija toimittaa tarvittavat alitusporaukset materiaaleineen sekä siihen liittyvät kaivutyöt yksikköhintaluettelon mukaisin hinnoin. Kiviainekset maksaa tilaaja. Urakoitsija suorittaa kustannuksellaan rakennettavien putkilinjojen tarkemittaukset tilaajan määrittämän ohjeen mukaisesti Liite 10. Kohdekohtaiset tarkemittaustiedostot tulee olla tilaajan tarkastettavana vähintään 3vrk ennen täyttötyön suunniteltua aloitusta.

13 URAKKA- JA TYÖOHJE LIITE 3 13 (29) Tarkemittausten toimittaminen tulee olla hyväksytysti toimitettuna tilaajalle ennen kohdekohtaisten laskutusperusteiden hyväksymistä. Virheellisen tarkemittauksen suorittamisesta urakoitsija on velvollinen suorittamaan uusintamittauksen kustannuksellaan. Maankaivuun kanavametrien yksikköhintoihin on sisällytettävä aluspuiden poisto ennen kaivannon täyttöä, niiden kuljetus varastolle, kaikkien kaivantojen kuivanapito kohteiden valmistumiseen asti, täyttö- ja tiivistystyöt sekä varoitusnauhan asentaminen tyyppipiirustuksen mukaisesti kaikille putkidimensioille. Tilaajan nimeämän valvojan annettua lupa, urakoitsija suorittaa täyttötyön. Täyttövaiheessa ei kaivantoihin saa jättää rakennusjätteitä, puita, oksia, risuja, jäätä, routakokkareita yms. Täyttö aloitetaan poistamalla asennusparrut ja ympäröimällä putkielementit hiekkakerroksella. Täyttötyöt on suoritettava kerroksittain huolellisesti tiivistäen ja käytettävän johtorakenteen ja asennuspaikan asettamat vaatimukset huomioon ottaen. Ympärystäytön materiaalina käytetään 0-8 mm routimatonta hiekkaa (ei murskattua kiviainesta). Urakoitsija kotiuttaa tilaaja hankkimat kiviainekset urakoitsijan hankkimaan läjityspaikkaan. Muualla kuin tie- ja katualueella voidaan lopputäytössä käyttää kaivumaata, josta on poistettava halkaisijaltaan 200 mm suuremmat kivet. Täyttötyöstä jäävät kivet ja ylijäämämaa kuljetetaan tilaajan osoittamaan paikkaan urakoitsijan kustannuksella. Katualueilla täyttö tapahtuu kadun rakennekerroksia vastaavilla materiaaleilla. Kaivannon yläpinta on täyttötöiden jälkeen kunnostettava entistä vastaavaan kuntoon. Rikkoontuneet tai vaurioituneet kivi- ja laattapäällysteet on korvattava uusilla. Kaivanto on täytettävä noin 300 mm kerroksina riittävän tehokkaalla tärylevyllä kerroksittain tiivistäen. Suositeltava tiivistyskerroksen paksuus 400 kg tärylevyllä on Infra RYL 2012:n mukaan mm ja jyräyskertojen määrä 3-6. Veden käyttö parantaa tiivistyvyyttä. Vesipitoisuuden tulee olla 5-9 %. Infra RYL 2012:n mukaan liikennöitävällä alueella kivennäismaalla tehdyn lopputäytön tiiveyden tulee täyttää seuraavat tiiveysvaatimukset: - tiiveysaste (Proctor) > 90 % tai - tiiveyssuhde (kannettava pudotuspainolaite) < 2,8 Puisto-, kenttä- yms. alueilla tiivistäminen tehdään kuten katualueilla. Siirtymäkiilat ja muut massanvaihdot tehdään tienpitäjän tai muun luvanmyöntäjän ohjeiden mukaisesti. Liikennealueen ulkopuolella massanvaihdon tarve ratkaistaan tapauskohtaisesti. Ohjeita kaivutöiden suorittamisesta katualueilla saa lisää mm seuraavista julkaisuista: - InfraRYL Infrarakentamisen yleiset laatuvaatimukset, osa 2 Järjestelmät ja täydentävät osat - Asfaltointinormi 2011 PANK ry

14 9.2 Rengaskaivot URAKKA- JA TYÖOHJE LIITE 3 14 (29) - Tilapäiset liikennejärjestelyt katualueella, julkaisu 1/ 2013, Suomen kuntatekniikkayhdistys ry 9.3 Sillat Rengaskaivoista maksetaan renkaiden koon mukaisesti yksikköhintaluettelossa ilmoitettu hinta, johon on sisällytettävä saumaus, korokerenkaan ja kansiston asennus yms. työt. Valurautakannet asennetaan paikalleen kumibituminauhaa käyttäen. Muovisen maaventtiilikaivon asennus tehdään valmistajan ohjeiden mukaisesti, johon kuuluu myös teleskooppikannen asennus. Kaivot asennetaan kyllästetyille lankuille tai oheistettujen piirustusten mukaan. Urakoitsijan on rakennettava kaikki yleisen liikenteen vaatimat työnaikaiset sillat kaivantojen yli. Ennen siltojen rakentamista on aina neuvoteltava viranomaisten ja työnvalvojan kanssa. Sillat on rakennettava niin, että eri työvaiheiden suorittaminen on mahdollista. Ne on varustettava kaiteilla ja pidettävä kunnossa kaivannon täyttämiseen asti. Siltojen ja kaiteiden paikalleen asentaminen, kunnossapito ja poistaminen sekä mahdolliset työnaikaiset siirrot kohteesta toiseen sisällytetään maankaivuun kanavametrien yksikköhintoihin. Tilaajalla on varastossaan siltoja, joita urakoitsija voi hyödyntää urakan aikana. Tilaajan omistamien siltojen käytön turvallisuudesta vastaa urakoitsija. Siltojen tekemisestä ja hankinnasta urakoitsija vastaa kustannuksellaan. 9.4 Kestopäällyste, nurmikot, istutukset yms. Nurmikot istutuksineen on kunnostettava alkuperäiseen kuntoon ja hyväksytettävä valvojalla, alueen omistajalla tai kunnallisteknisen osaston hyväksymällä tavalla. Kiinteistöjen liittymisjohtojen kaivannoille tehdään karkea soratäyttö tiivistyksineen, viimeistelytöistä huolehtii asiakas. Tilaaja pidättää itselleen kuitenkin oikeuden tarvittaessa tilata puistojen ja vastaavien alueiden kunnostustyöt ulkopuoliselta urakoitsijalta. Tilaaja maksaa kestopäällysteen pohjatöistä mitatun pinta-alan perusteella yksikköhintaluettelon mukaisesti. Kestopäällystealueella on reunat oikaistava sahausta käyttäen. Tilaaja maksaa kestopäällysteen. Urakoitsijan tulee hyväksyttää kestopäällysteen pohjatyöt tilaajan erillishankintana tekemän kestopäällysteurakoitsijalla sekä kunnallisteknisen osaston edustajalla. Urakoitsija järjestää kustannuksellaan pohjatöiden ja kestopäällystetöiden yhteensovittamisen ja aikatauluttamisen.

15 URAKKA- JA TYÖOHJE LIITE 3 15 (29) Kaivuprofiiliin sisältyvistä ja siitä enintään 1m:n etäisyydelle ulottuvista irrotettavista ja uudelleen paikalleen asetettavista reunakivistä maksetaan urakoitsijalle yksikköhintaluettelon mukaisesti. Liikennejärjestelyissä, esim. vilkkaasti liikennöityjen katujen työaikaisissa silloissa, korokkeissa, jalkakäytäviä tilapäisesti ajoneuvoliikenteelle käytettäessä sekä pintavesien ohjauksissa tarvittavasta kylmäbitumimassan levittämisestä ja kuljetuksesta ei makseta erikseen. Bitumimassan käytöstä on erikseen sovittava tilaajan nimeämän valvojan kanssa. Massan maksaa tilaaja 9.5 Kaukolämpöverkon rakentamiseen liittyvät muut työt Kaukolämpölinjan betoniset kaivot tehdään Energiateollisuus ry:n suositusten tai oheistettujen piirustusten mukaan. Erillisvalukohtia esiintyy pääasiassa suojaputkirakenteisissa kanavissa mm. yhdistys-, haaroitus ja erikoiskohdissa. Erillisvalukohdat tehdään osaksi kutakin tapausta varten erikseen laadittujen piirustusten mukaan ja osaksi soveltaen yleispiirustuksia. Erillisvalukohdat maksetaan yksikköhintaluettelon mukaisesti tuntihintoina. Betonitöissä noudatetaan voimassa olevien betoni- ja teräsbetonirakenteiden normaalimääräyksiä teknillisine ohjeineen sekä työtä varten laadittuja piirustuksia. Suomen Betoniyhdistys pitää yllä kattavaa ohjeistoa, johon on kirjattu betonia koskeva ns. hyvä rakentamistapa. Listat ajantasaisista betonitöitä koskevista ohjeista löytyvät Suomen Betoniyhdistyksen sivuilta kohdasta Julkaisut ja käyttöselosteet tai Suomen Betonitiedon sivuilta. Mm. uudistuneet betoninormit, BY 50 Betoninormit 2012, on tilattavissa Suomen Betonitiedon kautta. Betonitöitä johtamaan nimetyllä henkilöllä tulee olla siihen vaadittava pätevyys. Kaikissa betonirakenteissa käytetään betonia K 30-XC2. Betoni tiivistetään sauvatärytintä käyttäen. Betonin jälkihoito suoritetaan betoninormien mukaan. Valutöitä ei saa aloittaa ennen kuin tilaajan nimeämä valvoja on tarkastanut ja hyväksynyt raudoitukset sekä laudoitukset. Raudoitukset ja laudoitukset on oltava tarkistettavissa vähintään vuorokautta ennen valutöiden aloittamista. Suodatinkankaan asentamisesta ja leveydestä sovitaan erikseen tilaajan nimeämän valvojan kanssa tapauskohtaisesti ja asentamisesta maksetaan yksikköhintaluettelon mukaisesti. Salaojien asentamisesta sovitaan erikseen tilaajan nimeämän valvojan kanssa tapauskohtaisesti ja siitä maksetaan yksikköhintaluettelon mukaisesti. Salaojat asennetaan tasauskerrokseen siten, että niihin ei korkeussuunnassa jää mutkia. Viestikaapelien asennus tapahtuu kaukolämpökaivantoon tyyppikuvan mukaisesti ja siitä maksetaan yksikköhintaluettelon mukainen hinta.

16 URAKKA- JA TYÖOHJE LIITE 3 16 (29) Kaukolämpöurakan pääurakoitsijan nimi yhteystietoineen tulee olla näkyvillä suurimpien työkohteiden läheisyydessä. Tilaaja teettää tarvittaessa uudet työmaakyltit kustannuksellaan. Kuljetukset työkohteille hoitaa urakoitsija kustannuksellaan tilaajan määrittämästä paikasta. Pienemmillä työkohteilla pääurakoitsija laittaa nimi ja yhteystiedot selkeästi nähtäville esim. säänkestävillä paperisena tulosteena. Kaukolämpölinjan tiellä olevan puuston kaadosta on sovittava tilaajan ja maa-alueen omistajan kanssa tapauskohtaisesti erikseen. Luvatta kaadetuista puista ja pensaista vastaa urakoitsija kustannuksellaan. Tilaaja pidättää itsellään oikeuden tilata puiden kaadot ulkopuoliselta urakoitsijalta. Urakoitsijan suorittamista puunkaadoista maksetaan yksikköhintaluettelon mukaisin tuntihinnoin. Liikenteen vaatimiin suojaputkielementtien etukäteisasennuksiin kuuluvat suojaputket ja niiden vaatimat täyttö ja tiivistystyöt. Suoritettaessa etukäteisasennus kadun poikki maksetaan urakoitsijalle alituksen osalta suojaputken asennuksen ja maankaivun yksikköhinta. Suojaputkien asentaminen tehdään vain tilaajan määrittämissä kohteissa. 9.6 Johtoristeilyt Kaapelinnäytöt tilaa urakoitsija kustannuksellaan, katualueilla näytöt suorittaa kyseisen yrityksen kaapelinnäyttäjä ja tonteilla olevista kaapeleista tontin omistaja tai haltija. Kaapeli- ja putkinäytöistä tulee tehdä kirjallinen dokumentti, jonka allekirjoittaa urakoitsija. Kaikki kaapelien, kaapelikourujen ja suojaputkien paljastukset pituus- ja poikkisuunnassa sekä tukemiset ja suojaukset kuuluvat maankaivuun kanavametrien yksikköhintoihin. Kaapelien siirrosta mahdollisesti aiheutuvasta kaivusta maksetaan yksikköhintaluettelossa mainitun ylimääräisen maankaivuun hinta. Hintaan on sisällytettävä työaikainen suojaus ja suojausmateriaalin asentaminen. Puhelin -, ym. kaapelien risteilykohdissa käytetään kaapeliyritysten antamia ohjeita, jotka tulee urakoitsijan selvittää kyseisten yritysten kanssa ennen töiden aloittamista. Vesi-, kaukolämpö- ja viemärijohtojen näytöt ko. laitokselta tilaa urakoitsija. Risteily lämpöjohdon kanssa tehdään johtojen keskinäisestä korkeusasemasta, asennussyvyydestä ja muista olosuhteista riippuen joko ylä- tai alapuolelta. Risteilykohdassa olevat suoja- ja varausputket tulee siirtää ja jatkaa siten, että niihin voidaan asentaa kaapeleita myöhemmin. Vahinkojen välttämiseksi on johtojen kohdalta kaivutyö suoritettava varoen ja johdon työaikaisesta suojauksesta ja tukemisesta on sovittava johdon omistavan yrityksen työnjohdon kanssa. Työn aikana särkyneet suojatiilet/kourut, kaapelit ja putket korvaa urakoitsija. Kaapelien vaurioitumisesta laaditaan pöytäkirja. Mikäli kaapelivaurio joudutaan korjaamaan välittömästi, kyseinen yritys veloittaa kustannukset

17 9.7 Tuntityöt URAKKA- JA TYÖOHJE LIITE 3 17 (29) urakoitsijalta. Vaurion ollessa vähäinen, kyseisen yrityksen työnjohtaja arvioi vaurion korjaamisen tarpeellisuuden. Jos vikapaikkaa joudutaan takuuaikana korjaamaan, veloitetaan urakoitsijalta kustannukset. Kaivun yhteydessä suoritettavasta suojausmateriaalin poistosta, säilytyksestä, täytön yhteydessä tapahtuvasta takaisin panosta ja kaapelien työlle aiheuttamasta haitasta ei makseta erikseen. Kaukolämpöjohdon ja johtojen risteilykohdissa tarvittavan suojausmateriaalin hankkii tilaaja. Risteilykohdassa tarvittavan asennuksen suorittaa urakoitsija kustannuksellaan. Sähkölinjojen alla työskenneltäessä tulee ottaa huomioon turvallisuusmääräykset. Aikatyöstä on sovittava aina erikseen tilaajan kanssa ja siitä maksetaan tarjouslistassa mainitun yksikköhinnan mukaisesti. Tuntitöiden yksikköhintojen tulee sisältää kaikki niistä aiheutuvat kustannukset. 9.8 Reiät Seinien, lattioiden yms. lävistyskohtiin tarvittavien reikien teosta vastaa urakoitsija. Reikien teosta maksetaan yksikköhintaluettelossa ilmoitettu reikäkohtainen hinta, johon on sisällytettävä aukon tekeminen, kanavan liittäminen perusmuuriin ja sisäpuoliset muuraus-, pölysuojaus-, eristys-,tiivistys-, siivous- yms. työt. Reikien koko määräytyy johdon kaukolämpöelementtien dimension mukaan. Reikien paikat selviävät likimääräisesti johtopiirustuksista. Tarkempi reikien paikka selviää työkohde kohtaisissa katselmuksissa.

18 URAKKA- JA TYÖOHJE LIITE 3 18 (29) TYÖOHJE 10. KAUKOLÄMPÖJOHTOJEN 2Mpuk, Mpuk ja Jop ELEMENTTIEN ASENNUS- JA PUTKITYÖT Putkityötarvikkeet ja materiaalit ovat Energiateollisuus ry:n suosituksen mukaiset. Putkistojen maksimikäyttöpaine on 16 baria ja käyttölämpötilan maksimiarvo 120 C. Työkohteissa suoritettavissa töissä on noudatettava tarjouspyyntöasiakirjoja, voimassa olevia lakeja, asetuksia, määräyksiä, viranomaisten suosituksia/- ohjeita sekä ET:n ja valmistajan antamia ohjeita. Hankintaluettelossa on ilmoitettu materiaalin hankintavastuut Liite 7. Urakoitsija hankkii kustannuksellaan tarvitsemansa erikoisluvat, varastointipaikat, kuljetukset, työvälineet, sähköt, hitsaus- tms. tarvikkeet Putken ja valmisosien asennus Asennushinnan tulee sisältää putkielementtien, aluspuiden ja valmisosien siirto varastosta asennuspaikalle, sekä työohjeen mukainen asennus ilman hitsaus- ja muhvitöitä. 2Mpuk- elementtijohdossa ja valmisosissa asentamisen yksikköhintojen tulee sisältää molempiin putkiin kohdistuvat asennustyöt. Lisäksi hintaan tulee sisältyä liitostyökappaleen (holkki, taipuisa muhvi tms. materiaali, joka vaatii esiasennuksen ennen hitsaustöitä) toimittaminen työmaalle tilaajan varastosta ja sen pujottaminen elementin päälle asennustyön yhteydessä ennen hitsaustöiden tekoa. Asennushintaan tulee sisällyttää kätisyyden tarkistaminen ennen putkilinjojen asennustöiden

19 aloittamista. URAKKA- JA TYÖOHJE LIITE 3 19 (29) Urakoitsija noutaa elementit ja valmisosat tilaajan osoittamasta varastosta tai työmaalla tehtaan kuljetusliikkeen autosta. Urakoitsija hankkii tarvittavan lastaus- ja purkukaluston. Kuljetuksissa, nostoissa ja asennuksissa on noudatettava elementtivalmistajan antamia ohjeita. Purettaessa elementtejä nosturilla on nostoliinojen leveys oltava vähintään 100mm, vaijerien tai kettinkien sekä ns. tukkikouran käyttäminen nostoissa on kielletty. Käsittely ei saa vahingoittaa suojakuorta tai teräsputkea. Pakkasella on varottava, että elementtiin ei kohdistu iskuja, täräyksiä tai putki ei pääse notkahtamaan. Urakoitsija on korvausvelvollinen vahingoittamastaan materiaalista. Elementtien avoimet päät on ehdottomasti pidettävä asennustyön aikana suljettuina, ettei putkiin pääse vieraita esineitä, kiviä, eläimiä, tms. Vieraiden esineiden poistamiskustannuksista vastaa urakoitsija. Mikäli olosuhteet sallivat, voidaan elementtien virtausputken hitsaustyöt tehdä myös johtokaivannon vieressä. Tällöin johdon laskemisessa kaivantoon on käytettävä useampaa nosturia. Kaukolämpölinjat asennetaan kitkakiinnitysmenetelmällä, joka vaatii linjojen esilämmityksen noin 70 C:een ennen linjojen peittämistä. Esilämmityksen aikana tapahtuvia lämpöliikkeitä ei saa estää, jottei linjoihin jää ylimääräisiä jännityskohtia. Putkien lämpöliike ja esilämmitys on otettava huomioon putkia asennettaessa ja esilämmitystyöt on sisällytettävä asennushintaan. Erityisesti on kiinnitettävä huomiota, että kulmakohdissa elementtiputket pääsevät liikkumaan esilämmityksen aikana. Esilämmityksessä tarvittavan lämmön toimittamisesta vastaa tilaaja. Esilämmitystä valvoo tilaajan nimeämä valvoja Putken hitsaus Putkien hitsaussaumoista maksetaan kappalehinta yksikköhintaluettelon mukaisesti. Hitsaussaumojen yksikköhintoihin sisältyy aina hitsaussaumojen valmistelu, oionta, pyöristys, puhdistus ja vasarointi. Putket on puhdistettava tarkoin kaikista epäpuhtauksista, kuten hiekasta, valssihilseestä, sovitepaloista, hitsauslangoista ym. Railot on puhdistettava ruosteesta ja kaasulla leikatuista putkien päistä on poistettava palamisjäte. Urakoitsijan virheestä tai huolimattomuudesta aiheutuvia hitsaussaumoja ei makseta. Putkien hitsaustöitä saavat suorittaa ainoastaan täysin ammattitaitoiset ja tilaajan hyväksymät hitsaajat. Työhön osallistuvat hitsaajat on ilmoitettava tilaajalle etukäteen hyväksymistä varten. Todistukset hitsaajien pätevyydestä on toimitettava tilaajalle ennen hitsaustyön aloittamista. Teräsputkihitsaajilla on oltava voimassa oleva kaukolämpöhitsaukselle soveltuva pätevyystodistus siten, että hitsit täyttävät vähintään standardin SFS-EN 5817 hitsiluokan B. Polyuretaani sisältää isosyanaattia (MDI), josta lämmitettäessä vapautuu myrkyllisiä kaasuja. Tämän vuoksi on huolehdittava siitä, että aina eriste poistetaan huolellisesti virtausputkesta hitsauskohdan läheltä (min. 100 mm).

20 URAKKA- JA TYÖOHJE LIITE 3 20 (29) Putket DN DN 200 hitsataan yleensä sähköllä ja putket DN DN 20 kaasulla. Putkilinjoihin tehtävät haaroitukset hitsataan sähköllä. Poikkeavasta hitsaustavasta on ennen työn suoritusta sovittava tilaajan kanssa. Pitkittäis- tai kierrehitsattuja putkia on tarvittaessa käännettävä ennen hitsausta siten, että kahden peräkkäisen putken pitkittäis- tai kierrehitsin välinen etäisyys on 10 kertaa virtausputken seinämänpaksuus, kuitenkin vähintään 40 mm. Alle 5 asteen suunnanmuutokset tehdään viistesaumalla. Putkissa DN DN 80 maksetaan viistesaumalla tehdyistä suunnanmuutoksista 1,5 kertaa sauman hinta. Putkissa Dn viistesaumalla tehdyistä suunnanmuutoksista ei makseta erillistä korvausta. Tarpeettomasti tehdyistä viistesaumoista ei makseta erillistä korvausta. Hitsaussaumojen tulee vastata vähintään standardin SFS-EN hitsiluokkaa C. Tilaaja valvoo hitsaustöitä pistokokein. Ensimmäisellä kerralla hyväksyttyjen saumojen tutkimuskustannukset maksaa tilaaja. Hylättyjen saumojen korjaus ja uusi tutkimus tapahtuvat urakoitsijan kustannuksella. Jokaista hylättyä saumaa kohti kuvataan kaksi muuta saumaa urakoitsijan kustannuksella. Röntgenkuvaukset suoritetaan aina ennen painekoetta. Putken hitsaussaumoista kuvataan n. 10 %. Hitsaamisessa saa käyttää vain kaukolämpöputkiin soveltuvia hitsauslisäaineita. Hitsauspuikot ja -langat tulee olla ehdottomasti kuivia. Hitsaajalla tulee olla työmaalla käytössään puikonlämmitin. Hitsauspuikot tulee pakkauksen avaamisen jälkeen suojata ja varastoida valmistajan ohjeiden mukaisesti. Kaikin tarvittavin toimenpitein on estettävä ympäristön olosuhteiden aiheuttama hitsin laadun heikentyminen (riittämätön tila, tuuli, kosteus, sade, lämpötila, jne.). Hitsaaja merkitsee jokaiseen saumaan yksilöivän tunnisteen Kaukolämpölinjojen yhdistys- ja täyttötyöt 10.4 Liitostyöt Urakan aikana rakennettavien kaukolämpölinjojen ja liittymien yhdistys- ja täyttötyöt tulee suorittaa erillisen työohjeen mukaisesti Liite 11. Yhdistystyöt, jotka voidaan tehdä ilman lämmöntoimituksen keskeytystä voidaan suorittaa urakoitsijan toimesta. Suurempien yhdistystöiden suunnittelu ja aikatauluttaminen suoritetaan yhdessä rakennusurakoitsijan, tilaajan ja kaukolämpöverkon kunnossapidosta vastaavan urakoitsijan kanssa. Yhdistystyöt, jotka vaativat linjojen tyhjennyksiä ja muita järjestelyitä suoritetaan yksikköhintaluettelon mukaisin tuntihinnoin. Kiinnivaahdotettujen liitosten asennuksessa ja työnvalvonnassa tulee noudattaa suosituksessa L2 - Kiinnivaahdotettujen kaukolämpöjohtojen liitokset annettuja ohjeita sekä valmistajien antamia yksityiskohtaisempia ohjeita. Kaukolämpöjohtojen liitostöitä saavat tehdä vain ET:n kaukolämpöjohtojen laadunvalvontajärjestelmän mukaiset liitostyön asennusoikeudet omaavat yritykset ja jokaisella liitostöitä tekevällä asentajalla tulee olla voimassa oleva ET:n kaukolämpöjohtojen laadunvarmistusjärjestelmän mukainen lii-

21 URAKKA- JA TYÖOHJE LIITE 3 21 (29) tostyötodistus sekä tulityökortti. Todistukset jatkostöiden suorittajien pätevyydestä on toimitettava tilaajalle ennen liitostöiden aloittamista. Valvonta painottuu työnaikaiseen valvontaan, koska valmiissa liitoksessa eivät puutteellisuudet useinkaan näy. Vakava suhtautuminen työn valvontaan edistää myös huolellista paneutumista työsuoritukseen. Tilaajan nimeämä valvoja tarkastaa jokaisen urakan aikana tehdyn liitoksen eri työvaiheen. Tilaajan nimeämä valvoja antaa urakoitsijalle luvan seuraavan työvaiheen suorittamiseksi. Liitostöistä aiheutuva jäte on viipymättä kerättävä pois työkohteista. Asentaja merkitsee jokaiseen liitokseen yksilöivän tunnisteen ja asennuspäivämäärän. Hylättyjen jatkosten korjaukset tapahtuvat urakoitsijan kustannuksella. Yksikköhintaan sisältyy kaikki liitostöistä aiheutuvat kustannukset pois lukien tilaajan toimittaman materiaalin hankkiminen. Liitostöistä aiheutuvia kustannuksia ovat mm. peltimuotin asennus, vaahdotus muottiin, muotin tulppaus, asennus välineistö ja kutisteen kutistaminen Kutistaminen Elementtien suojakuoren sekä holkkien tiivistyspinnat tulee aina karhentaa sekä lisäksi puhdistaa välittömästi ennen kutistustyötä. Karhentaminen varmistaa pintojen puhtauden sekä parantaa kutisteiden tarttuvuutta. Tiivistyspinnat tulee aina kuivata ja esilämmittää liekkiharjaamalla. Pintojen lämpötilojen tulee olla noin 60 C. Kutistaminen tulee aloittaa keskeltä alapuolelta ja ympäriinsä lämmittäen edetä tasaisesti reunoille päin, jotta ilma pääsee poistumaan päistä. Erityisesti alapuolen ja limityskohtien riittävään lämmitykseen on kiinnitettävä huomiota. Samoin nykyisin yleisesti käytettävät kovemmat liimamassat vaativat entistä huolellisempaa lämpökäsittelyä. Tilaaja pidättää itsellään oikeuden tilata sähkömuhvin asennuksen ulkopuoliselta urakoitsijalta Vaahdotus Jatkosten eristystöissä tulee noudattaa elementtitoimittajan ohjeita. Vaahdotustyö tulee tehdä koneellisesti, yksittäisissä liitoskohdissa voidaan vaahdotus suorittaa muilla menetelmillä tilaajan suostumuksella. Urakoitsija hankkii vaahdotuskomponentit ja vaahdotuskoneen kustannuksellaan. Urakoitsijalla tulee olla täyttömäärätaulukko liitoskoottain sekä dokumentti vaahdotuskoneen todellisesta kapasiteetista käytettävällä uretaanityypillä ja seossuhteella. Täyttömäärä tulee olla kontrolloitavissa koneesta. Ennen vaahdotusta tulee tarkistaa, että uretaanivaahdon komponentit eivät ole vanhentuneet. Raaka-aineastioissa tulee olla merkintä viimeisestä käyttöpäivämäärästä. Vaahdotuskemikaalit säilytetään suljetuissa astioissa kuivassa, lämpimässä ja lukitussa varastossa.

22 URAKKA- JA TYÖOHJE LIITE 3 22 (29) Konevaahdotuksessa tulee olla oikea seossuhde ja sen pysyvyys tarkistaa suorittamalla pussiin vaahdotuskoe aina ennen vaahdotustyön aloittamista. Seossuhteen tulee ehdottomasti pysyä samana koko työn ajan. Vaahdon ja vaahdotettavien pintojen lämpötila tulee olla vähintään +15 C eikä se saa ylittää +80 C. Hyvän sekoittumisen ja vaahtoutumisen kannalta optimaalinen lämpötila on yleensä C. Ehdottomasti on huolehdittava, että vaahdotettava tila on täysin kuiva, koska vähäiselläkin kosteudella on tuhoisa vaikutus vaahdon laatuun. Ilman täydelliseen poistumiseen vaahdotustilasta tulee kiinnittää erityistä huomiota. Työturvallisuus eristystyötä suoritettaessa: Eristystyötä suoritettaessa on huomioitava erityisesti polyuretaaniin liittyvät työturvallisuusasiat. Polyuretaani koostuu polyolista ja isosyanaatista. Kovettunut polyuretaanivaahto on sellaisenaan vaaratonta. Polyoli on työskentelyolosuhteissa lähes vaaraton, mutta isosyanaatti on sekä nestemäisenä että kaasumaisena vaarallinen aine. Henkilöiden, jotka käsittelevät uretaaniraaka-aineita ja työstävät siitä valmistettuja tuotteita, tulee tuntea niiden ominaisuudet ja vaaratekijät. Vaaratilanteet: Isosyanaatit voivat vahingoittaa elimistöä. Vaarallisuusaste riippuu höyryjen määrästä ja vaikutusajasta. Kiinteillä isosyanaateilla on pölyvaara (esim. eristettä leikattaessa tai hiottaessa). Polyuretaania kuumennettaessa isosyanaatti höyrystyy ja saattaa aiheuttaa kuumenemiskohdan lähettyvillä vaarallisia isosyanaatti- ja häkäpitoisuuksia. Vaahdotustöissä on varottava roiskeita, sillä polyuretaanin tarttuvuus ihoon, hiuksiin yms. on voimakas. Etenkin on varottava roiskeita silmiin. Vaikutukset: Höyryt ja pöly saattavat ärsyttää nenän, nielun ja keuhkojen limakalvoja, josta seuraa suun kuivuminen, puristava tunne rinnassa, hengitysvaikeudet ja päänsärky. Voimakkaat oireet vaativat välitöntä hakeutumista lääkärin hoitoon. Neste, höyryt tai pöly aiheuttavat silmiin kyynelvuotoa ja polttoa. Nestemäisen isosyanaatin joutuminen silmäluomen alle ärsyttää voimakkaasti ja vaatii välittömän ja runsaan puhtaalla vedellä huuhtomisen sekä lääkärin hoitoa. Vaikutus ihoon on parkitseva. Iho on puhdistettava vedellä ja saippualla. Suojavarustus ja -toimenpiteet:

23 URAKKA- JA TYÖOHJE LIITE 3 23 (29) - tiivis työpuku (puuvillakangas) - kumi- tai PVC-käsineet - suojalasit tai mieluummin kokokasvosuojus - hengityssuojain töissä missä pitoisuudet ovat suuret (esim. suodatintyyppi A2-B2) tai raitisilmanaamari - haitallisten kaasujen vaikutusta voidaan vähentää oleellisesti joko puhallus- tai imulaitteilla - vapaat teräsputkipäät tulee aina ennen hitsausta huolellisesti puhdistaa polyuretaanista - teräsputkien hitsauksen ajaksi voidaan elementtipäiden vapaa uretaanipinta peittää soveltuvalla tavalla Polyuretaanin työturvallisuuteen ja -suojeluun liittyviä seikkoja käsitellään tarkemmin Työterveyslaitoksen julkaisussa nro 33 "Isosyanaatit". Ko. töitä tekevät henkilöt on koulutettava niin, että he tuntevat ja tietävät: - aineet, niiden ominaisuudet ja varastoinnin - vaaratilanteet työpaikalla, esim. paikallavaahdotuksissa ja elementin hitsaustöissä - aineiden vaikutukset ja ensiaputoimenpiteet - suojavarusteiden tarpeellisuuden ja käytön - työkohteiden suojaamistoimenpiteet sekä suojavarusteiden että oikeiden työtapojen osalta 10.7 Eristeen poisto jatkosaumaa varten Elementin katkaisu ja eristeiden poisto jatkosaumausta varten. Polyuretaani sisältää isosyanaattia, josta lämmitettäessä vapautuu myrkyllisiä kaasuja. Tämän vuoksi on huolehdittava siitä, että aina eriste poistetaan huolellisesti virtausputkesta hitsauskohdan läheltä (min. 100 mm). Eristeen poistosta aiheutuva jäte on viipymättä kerättävä pois työkohteista. Eristeenpoistot ja katkaisut maksetaan yksikköhintaluettelon mukaisin hinnoin Haaroitus porausliitoskappaleella Haaroitus hinnoitellaan haarautuvan putkikoon mukaan. Yksikköhintoihin on sisällytettävä tarvittavien eristyksien poisto, haaroituksen hitsaus,poraus, teräskäyrän hitsaus, varmistushitsaus sekä tarvittavat vaahdotus- ja muhvaustyöt. Urakoitsija hankkii kustannuksellaan tarvittavan kaluston porausliitosten suorittamiseksi Painekoe ja huuhtelu Yksikköhintaan on sisällytettävä kaikki painekokeesta ja huuhtelusta ai-

24 URAKKA- JA TYÖOHJE LIITE 3 24 (29) heutuvat kustannukset kuten putkien tilapäisliitokset, johtojen tukemiset, kokeissa tarvittava vesi, veden kuljetus, paineennostopumppu, tarkistushanalla varustettu painemittari yms. laitteet samoin kuin veden poistaminen. Hintaan sisältyy aina molemmat johtoon kuuluvat putket. Painekoe ja huuhtelu maksetaan sen putkikoon mukaan, johon sisältyy suurin vesimäärä. Painekokeisiin ja huuhteluun kuluva aika, putkien täyttö ja tyhjennys lasketaan putkiasennustyöhön kuuluvaksi ajaksi. Painekoe ja huuhtelu suoritetaan tilaajan edustajan läsnä ollessa. Ajankohta on sovittava työn valvojan kanssa vähintään 2 vrk ennen kokeen suoritusta. Putket koeponnistetaan tilaajan määrääminä osuuksina yleensä 21 barin kylmävesiylipaineella. Koepaine pidetään tutkittavassa osuudessa vähintään tunnin ajan. Painekokeen aikana urakoitsija vasaroi hitsaussaumat. Mikäli vuotoja ilmenee urakoitsijan tekemissä saumoissa, tilaajalla on oikeus uusia koeponnistus urakoitsijan kustannuksella korjauksen jälkeen. Hitsattujen putkien pituussaumoissa mahdollisesti esiintyvien vuotojen korjaaminen kuuluu urakoitsijalle. Huuhtelu suoritetaan painekokeen jälkeen Paljetasaimen asennus Palje- ja liukutasaimien asennus tapahtuu valmistajan ja ET:n antamien ohjeiden mukaisesti Luukkusaumat Luukkusauman tekemistä tulee välttää. Mikäli se olosuhteiden vaatiessa on välttämätöntä, voidaan luukku tehdä sen jälkeen, kun valvoja on hyväksynyt suunnitelman. Kun sauma joudutaan tekemään luukkusaumana, maksetaan siitä kaksinkertainen normaalisauman hinta. Luukkusaumat sisältävät poikkisauman lisäksi luukunteon, sovituksen ja hitsauksen Tuntiveloitus Tuntiveloitusta käytetään maksuperusteena sellaisissa työsuorituksissa, joihin ei voida soveltaa tarjouslistan mukaisia yksikköhintoja. Tuntiveloitus yksikköhintojen tulee sisältää kaikki niistä aiheutuvat kustannukset. Tuntiveloitustöistä on erikseen sovittava tilaajan edustajan kanssa. 11. KELLARIJOHTOJEN PUTKITYÖT Putkityötarvikkeet ja materiaalit ovat ET:n suositusten mukaiset. Sisäjohtojen asennuksessa on noudatettava ET:n antamia ohjeita Putken asennus Tilaajan valvoja ja urakoitsijan edustaja katselmoivat suunnitellun putkilinjan sijainnin. Urakoitsijan edustaja huolehtii putkilinjan ja läpivientireikien

25 URAKKA- JA TYÖOHJE LIITE 3 25 (29) merkitsemisen kustannuksellaan. Putkien asennushintoihin on sisällytettävä myös tehdasvalmisteisten kannakkeiden asennus. Putkien lämpöliike on huomioitava asennuksessa Putken hitsaus Hitsaus ja hitsaajat kuten kohdassa Hitsaussaumojen hitsauksesta maksetaan yksikköhintaluettelon mukaisesti kappalehinta Putkikäyrän asennus Asennushinta sisältää putkikäyrän asennuksen paikoilleen sekä mahdollisen leikkaamisen, viistämisen ja sovituksen. Putkikäyrän asennushinta ei pidä sisällään hitsaussaumoja Sulkuventtiilin asennus Asennushinnan tulee sisältää palloventtiilin asennus paikoilleen sekä mahdollisen leikkaamisen, viistämisen ja sovituksen. Sulkuventtiilin asennushinta ei pidä sisällään hitsaussaumoja Painekoe ja huuhtelu Kellarijohdot sisällytetään katujohtojen kanssa samaan painekokeeseen ja huuhteluun, siitä ei makseta erikseen Mittauskeskukset 12 Urakka- ja työohjeen liitteet Pienkiinteistöjen mittauskeskuksen valmistamisen ja asentamisen yksikköhinta pitää sisällään osien noutamisen, valmistuksen, asentamisen ja kannakoinnin. Mittauskeskuksen valmistamisesta on Liite 9. Tilaaja pidättää itselleen oikeuden tilata mittauskeskuksen asentamisen ulkopuolisilta urakoitsijoilta. Tilaajan vastuulle kuuluu sisällä kulkevien kaukolämpöjohtojen eristystyöt. Näihin ohjeisiin kuuluvat seuraavat liitteet: - yksikköhintaluettelo Liite 4 - turvallisuusasiakirjat Liite 6 - materiaalin hankintaluettelo Liite 7 - urakkarajat Liite 8 - työohje mittauskeskus Liite 9 - työohje tarkemittaus Liite 10 - työohje linjojen täyttö Liite 11 - tyyppikuva Mpuk kanava ET-114C - tyyppikuva 2Mpuk kanava ET-119D - tyyppikuva alitusporaus

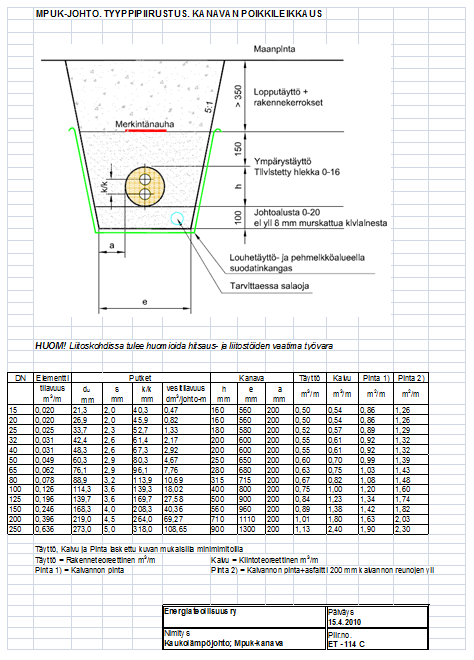

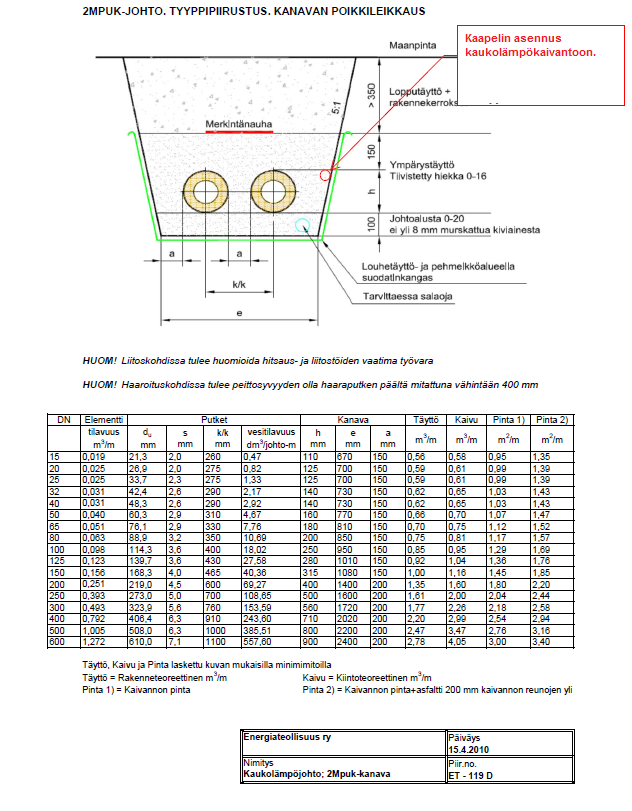

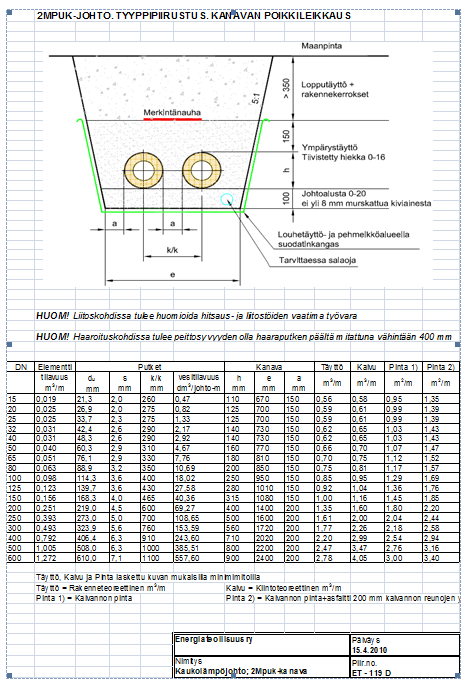

26 URAKKA- JA TYÖOHJE LIITE 3 26 (29)
