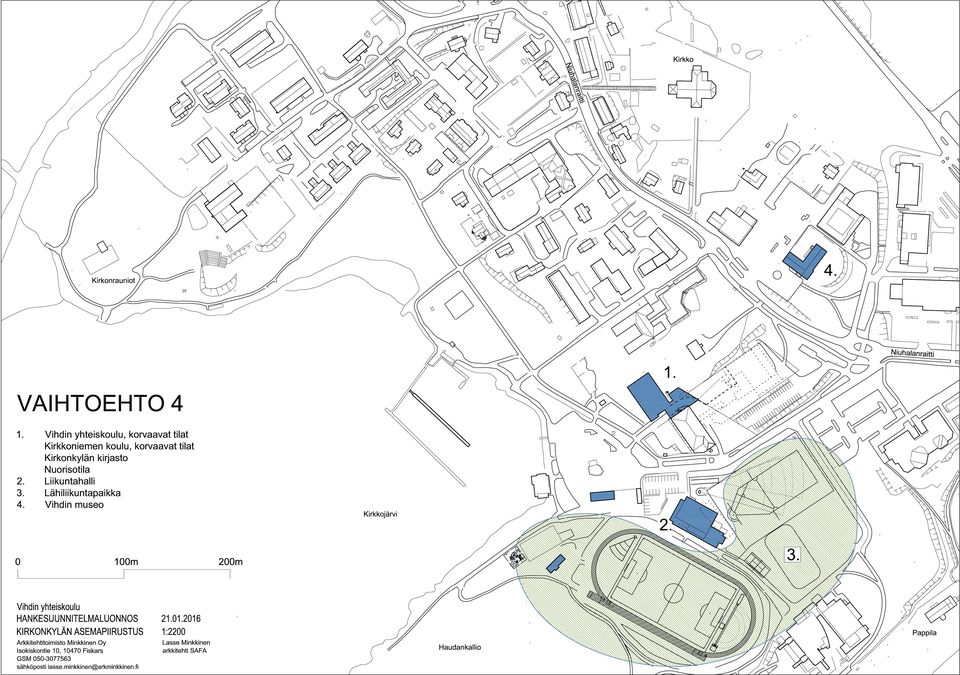

1 Vihdin yhteiskoulu ja liikuntahalli sekä kirkonkylän lähiliikuntapaikka, hankesuunnitelma Arkkitehtisuunnitelmien asiakirjaluettelo Hankesuunnitelman vaihtoehto 1, karttapiirros 1: Hankesuunnitelman vaihtoehto 2, karttapiirros 1: Hankesuunnitelman vaihtoehto 3, karttapiirros 1: Hankesuunnitelman vaihtoehto 4, karttapiirros 1: Asemapiirustus, alue 1: Asemapiirustus, Vihdin yhteiskoulu 1: Vihdin yhteiskoulun laajennus, rakennustapaselostus Vihdin yhteiskoulun laajennus, minimivaihtoehto 1. kerros, pohjapiirustus 1: kerros, pohjapiirustus 1: kerros, pohjapiirustus 1: kerros, pohjapiirustus 1: Huonetilaluettelo Vihdin yhteiskoulun laajennus, maksimivaihtoehto 1. kerros, pohjapiirustus 1: kerros, pohjapiirustus 1: kerros, pohjapiirustus 1: kerros, pohjapiirustus 1: Ullakkokerros, pohjapiirustus 1: Huonetilaluettelo Liikuntahalli Rakennustapaselostus Pohjapiirustus 1: Huonetilaluettelo A R K K I T E H T I T O I M I S T O MINKKINEN Oy ISOKISKONTIE 10, FISKARS GSM , GSM lasse.minkkinen@arkminkkinen.fi

2

3

4

5

6

7

8 Vihdin yhteiskoulu, laajennus RAKENNUSTAPASELOSTUS A R K K I T E H T I T O I M I S T O MINKKINEN Oy ISOKISKONTIE 10, FISKARS GSM , GSM lasse.minkkinen@arkminkkinen.fi

9 Vihdin yhteiskoulu Rakennustapaselostus Sivu 2/12 SISÄLLYSLUETTELO Rakennushankkeen yleistiedot... 4 Rakennushanke... 4 Kohde... 4 Rakennuttaja... 4 Suunnittelijat, asiantuntijat Rakennusosat Alueosat Maaosat Rakennusalueen raivaus ja purkutyöt Kaivannot Kanaalit Täyttöosat Penkereet Kuivatusosat Tuennat ja vahvistukset Paalut Tuennat Vahvistukset Päällysteet Liikennealueiden päällysteet Paikoitusalueiden päällysteet Oleskelu- ja leikkialueiden päällysteet Kasvillisuus Aluevarusteet Talovarusteet Leikkivarusteet Aidat ja tukimuurit Alueen portaat, luiskat ja terassit Talo-osat Perustukset Anturat Perusmuurit, peruspilarit ja peruspalkit Alapohjat Alapohjalaatat Runko Väestönsuojat Kantavat seinät Pilarit Palkit Välipohjat Yläpohjat Runkoportaat Julkisivut Ulkoseinät Ikkunat Julkisivuvarusteet Ulkotasot... 8 Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

10 Vihdin yhteiskoulu Rakennustapaselostus Sivu 3/ Katokset Vesikatot Vesikattorakenteet Räystäsrakenteet Vesikatteet Vesikattovarusteet Kattoikkunat ja luukut Tilaosat Tilajako-osat Väliseinät Erityisväliseinät Kaiteet Väliovet Tilaportaat Tilapinnat Lattian pintarakenteet Lattiapinnat Sisäkattorakenteet Sisäkattopinnat Seinien pintarakenteet Seinäpinnat Erityiset tilapinnat Tilavarusteet Vakiokiintokalusteet Erityiskiintokalusteet Varusteet Muut tilaosat Hoitotasot ja kulkurakenteet Tulisijat ja savuhormit Tilaelementit Hormielementit Tekniikkaosat Putkiosat Ilmanvaihto-osat Sähköjärjestelmät Tietojärjestelmät Laiteosat Siirtolaitteet Hissit Erillishankinnat Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

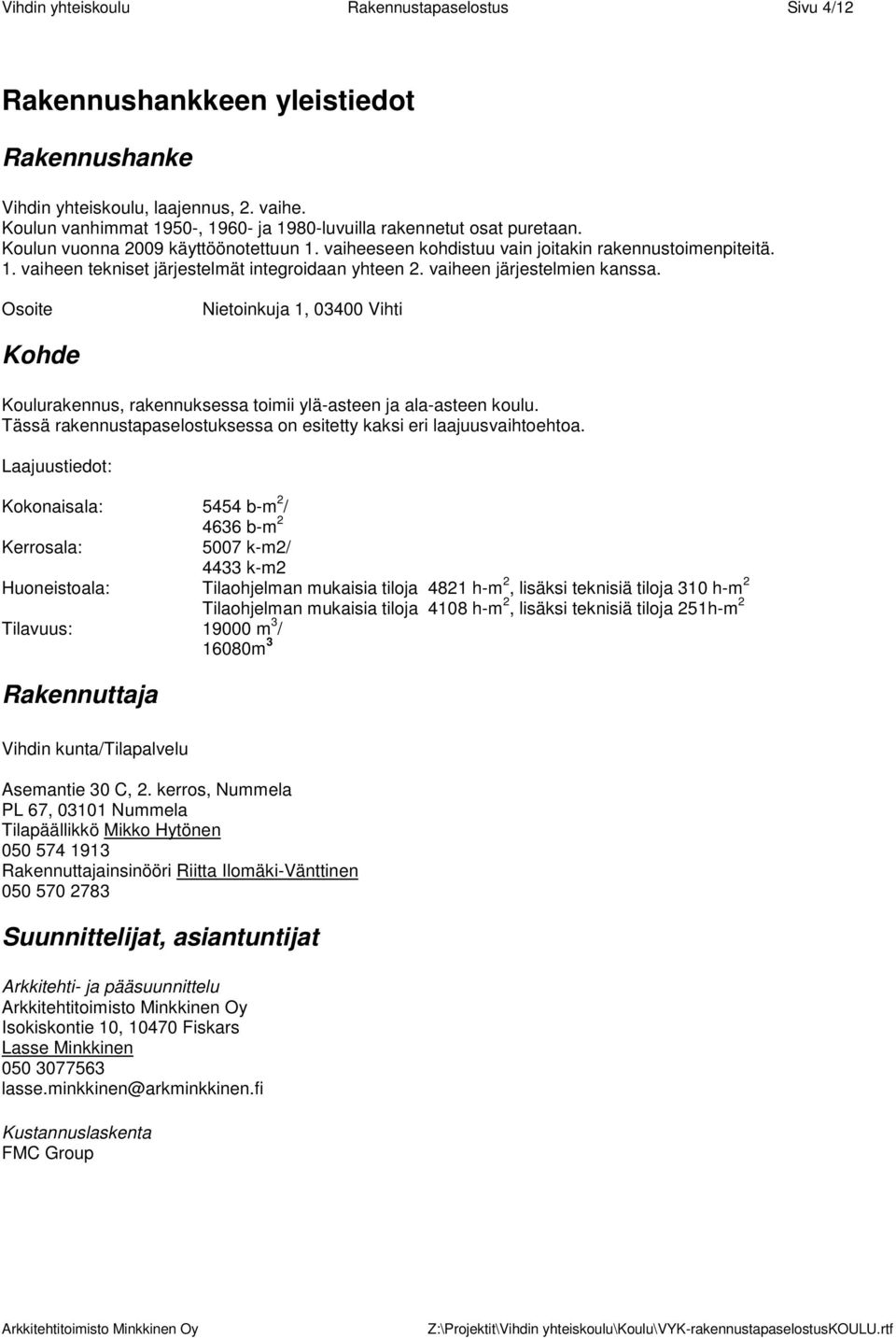

11 Vihdin yhteiskoulu Rakennustapaselostus Sivu 4/12 Rakennushankkeen yleistiedot Rakennushanke Vihdin yhteiskoulu, laajennus, 2. vaihe. Koulun vanhimmat 1950-, ja 1980-luvuilla rakennetut osat puretaan. Koulun vuonna 2009 käyttöönotettuun 1. vaiheeseen kohdistuu vain joitakin rakennustoimenpiteitä. 1. vaiheen tekniset järjestelmät integroidaan yhteen 2. vaiheen järjestelmien kanssa. Osoite Nietoinkuja 1, Vihti Kohde Koulurakennus, rakennuksessa toimii ylä-asteen ja ala-asteen koulu. Tässä rakennustapaselostuksessa on esitetty kaksi eri laajuusvaihtoehtoa. Laajuustiedot: Kokonaisala: 5454 b-m 2 / 4636 b-m 2 Kerrosala: 5007 k-m2/ 4433 k-m2 Huoneistoala: Tilaohjelman mukaisia tiloja 4821 h-m 2, lisäksi teknisiä tiloja 310 h-m 2 Tilaohjelman mukaisia tiloja 4108 h-m 2, lisäksi teknisiä tiloja 251h-m 2 Tilavuus: m 3 / 16080m 3 Rakennuttaja Vihdin kunta/tilapalvelu Asemantie 30 C, 2. kerros, Nummela PL 67, Nummela Tilapäällikkö Mikko Hytönen Rakennuttajainsinööri Riitta Ilomäki-Vänttinen Suunnittelijat, asiantuntijat Arkkitehti- ja pääsuunnittelu Arkkitehtitoimisto Minkkinen Oy Isokiskontie 10, Fiskars Lasse Minkkinen lasse.minkkinen@arkminkkinen.fi Kustannuslaskenta FMC Group Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

12 Vihdin yhteiskoulu Rakennustapaselostus Sivu 5/12 1 Rakennusosat 11 Alueosat 111 Maaosat Tontilla tehdään pintavaaitus. Tontilla tehdään pohjatutkimus, jolla selvitetään perustamisolosuhteet Rakennusalueen raivaus ja purkutyöt Koulurakennuksen vanhat osat puretaan. Raivaus suoritetaan suunnitelman mukaisilla käsiteltäväksi merkityillä alueilla. Säilytettävät puut suojataan. Ruokamultaa ja päällysteitä poistetaan piha- ja rakennustöiden vaatimassa laajuudessa Kaivannot Maankaivu suoritetaan koko rakennusalueella niin, että kaikki työt voidaan tehdä suunnitelmien mukaan. Maankaivu toteutetaan pihasuunnitelman, pintavesisuunnitelman, rakennepiirustusten, salaojapiirustusten sekä lämpö-, vesi, viemäri- ja sähkösuunnitelmiin liittyvien asemapiirrosten mukaan. Kaivu rakennuspohjaa varten tehdään rakennepiirustusten ja salaojitussuunnitelman edellyttämässä laajuudessa. Kaivannot on tehtävä niin loiviksi, että sortumavaaraa ei ole. Yli 1,8 m syvät kaivannot tehdään tuettuina. Kaivannon pohja tasataan salaojiin päin kaltevuuteen 1:50. Putkijohtoja ja kaapeleita varten tehtävät kaivut toteutetaan putki- ja sähkösuunnitelmien edellyttämällä tavalla siten, että putkien ympärille saadaan joka kohdassa tehdyksi suunnitelmien edellyttämät täytöt sekä tarvittavat siirtymäkiilat Kanaalit Ao. suunnitelmien mukaan 1114 Täyttöosat Täyttö suoritetaan pihasuunnitelman, pintavesisuunnitelman, rakennepiirustusten, salaojapiirustusten sekä lämpö-, vesi, viemäri- ja sähkösuunnitelmiin liittyvien asemapiirrosten mukaan. Täytettäessä on otettava huomioon sellaiset varovaisuustoimenpiteet, jotka ovat tarpeellisia estämään johtojen, eristeiden ja muiden rakennusosien vahingoittumisen Penkereet Ulko-oleskelualueet pengerretään tarpeellisessa määrin Kuivatusosat Salaojat ja tarkastuskaivot suunnitelmapiirustusten mukaisesti. Jätevesiviemäröinti ja pintavesiviemäröinti tehdään työselostuksen, rakennepiirustusten ja LVIsuunnittelijan laatimien suunnitelmien mukaan. Salaojien ympärystäyttö suunnitelmien mukaan. Alueen viemärit perustetaan perustamissuunnitelmien mukaan. 112 Tuennat ja vahvistukset 1121 Paalut Rakennuspohja paalutetaan Tuennat Yli 1,8 m syvät kaivannot tehdään tuettuina. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

13 Vihdin yhteiskoulu Rakennustapaselostus Sivu 6/ Vahvistukset Pohjarakenteet tehdään rakennepiirustusten mukaan. 113 Päällysteet Rakennusalueen pintarakenteet on esitetty pihasuunnitelmassa. Kaikki päällystepinnat tehdään tasaiseen kaltevuuteen tasaussuunnitelman mukaan osoittamaan veden poisjohtamisen suuntaan. Jakavan kerroksen tulee ulottua myös reunarakenteiden alle. Sokkelien vierustat päällystetään kivimurskeella, alueen leveys Liikennealueiden päällysteet Pintarakenteet tehdään rakenneleikkausten ja erikseen tehtävän suunnitelman mukaan. Liikennealueet tasataan pihasuunnitelmassa ja pintavesisuunnitelmassa annettujen korkeuksien mukaan. Tiet ja piha-alueiden liikennealueiden katuluokka on 5, ks. Infraryl 2006, Liite Paikoitusalueiden päällysteet Pysäköintialue tehdään asfalttipintaisena. Katuluokka Oleskelu- ja leikkialueiden päällysteet Sisääntuloalueet kivetään läpivärjätyllä betonikiveyksellä pihasuunnitelman mukaan. Rakennekerrokset piharakenneleikkausten mukaan Kasvillisuus Viherrakentamistyöt tehdään erikseen tehtävän istutussuunnitelman mukaan. Pohjamaa lannoitetaan. Rakentamisessa käytetään nopeasti vettä läpäisevää, liettymätöntä ja tiivistymätöntä maata. Peruslannoitus viljavuusanalyysien mukaan. Kaikki pinnat, joita ei päällystetä, viheriöidään. Nurmikko tyyppiä "käyttönurmi". 114 Aluevarusteet Ulkovarusteet sijoitetaan pihapiirustuksessa ja pohjapiirustuksissa osoitettuihin paikkoihin. Pihavalaistus tehdään sähkösuunnitelmien mukaan. Rakenteiden perustukset tehdään valmistajan ohjeiden mukaan turvanormeja noudattaen Talovarusteet Pohjapiirustuksissa osoitetuissa paikoissa sisäänkäyntien edessä kuumasinkityt jalkasäleiköt, mitat pohjapiirustusten mukaan. Jätesäiliöt ja lipputangot sijoitetaan pihasuunnitelman mukaan Leikkivarusteet Pihasuunnitelman mukaan. Leikkivarusteet ovat vakiorakenteisia Aidat ja tukimuurit Pihasuunnitelman mukaan Alueen portaat, luiskat ja terassit Pihasuunnitelman mukaan. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

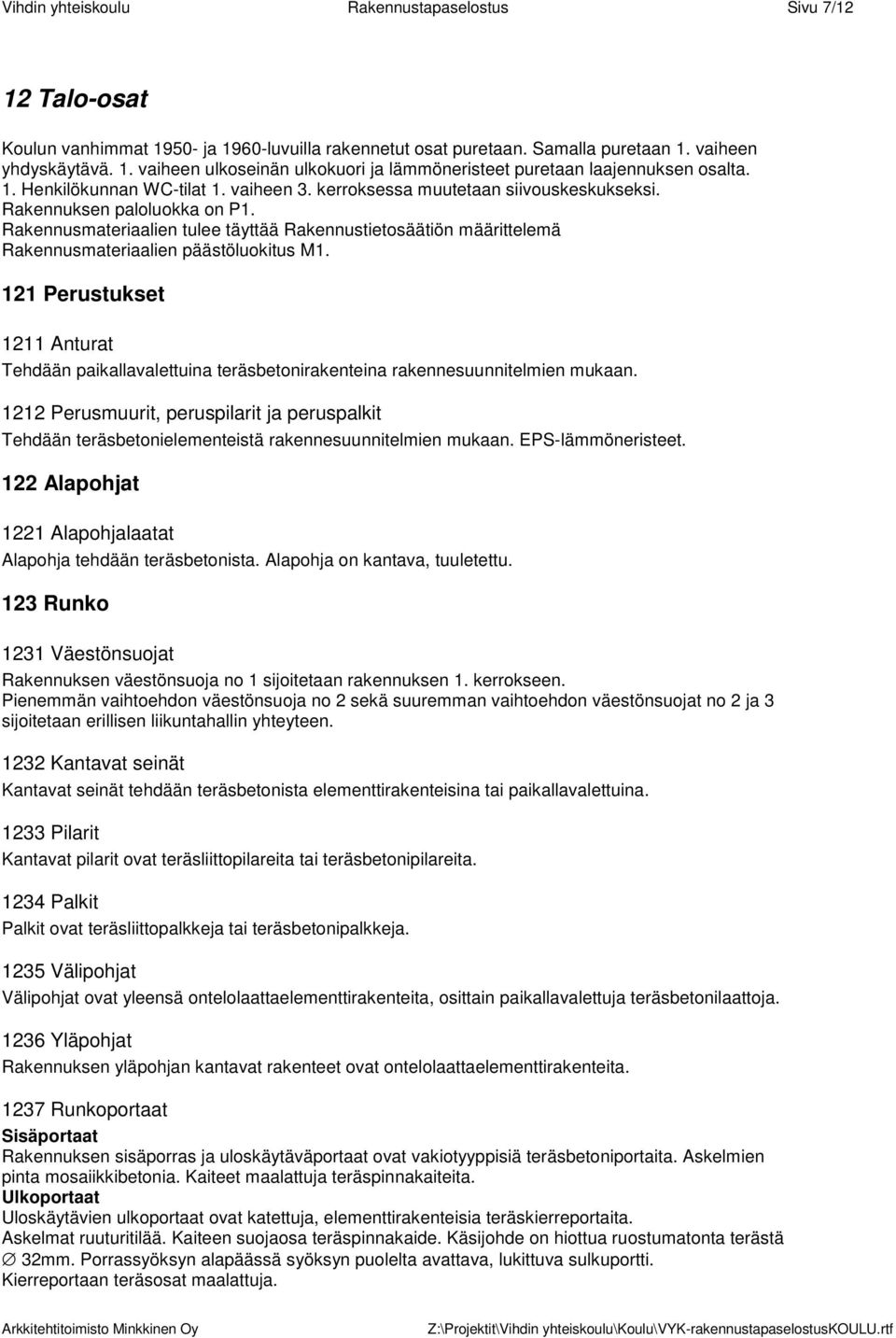

14 Vihdin yhteiskoulu Rakennustapaselostus Sivu 7/12 12 Talo-osat Koulun vanhimmat ja 1960-luvuilla rakennetut osat puretaan. Samalla puretaan 1. vaiheen yhdyskäytävä. 1. vaiheen ulkoseinän ulkokuori ja lämmöneristeet puretaan laajennuksen osalta. 1. Henkilökunnan WC-tilat 1. vaiheen 3. kerroksessa muutetaan siivouskeskukseksi. Rakennuksen paloluokka on P1. Rakennusmateriaalien tulee täyttää Rakennustietosäätiön määrittelemä Rakennusmateriaalien päästöluokitus M Perustukset 1211 Anturat Tehdään paikallavalettuina teräsbetonirakenteina rakennesuunnitelmien mukaan Perusmuurit, peruspilarit ja peruspalkit Tehdään teräsbetonielementeistä rakennesuunnitelmien mukaan. EPS-lämmöneristeet. 122 Alapohjat 1221 Alapohjalaatat Alapohja tehdään teräsbetonista. Alapohja on kantava, tuuletettu. 123 Runko 1231 Väestönsuojat Rakennuksen väestönsuoja no 1 sijoitetaan rakennuksen 1. kerrokseen. Pienemmän vaihtoehdon väestönsuoja no 2 sekä suuremman vaihtoehdon väestönsuojat no 2 ja 3 sijoitetaan erillisen liikuntahallin yhteyteen Kantavat seinät Kantavat seinät tehdään teräsbetonista elementtirakenteisina tai paikallavalettuina Pilarit Kantavat pilarit ovat teräsliittopilareita tai teräsbetonipilareita Palkit Palkit ovat teräsliittopalkkeja tai teräsbetonipalkkeja Välipohjat Välipohjat ovat yleensä ontelolaattaelementtirakenteita, osittain paikallavalettuja teräsbetonilaattoja Yläpohjat Rakennuksen yläpohjan kantavat rakenteet ovat ontelolaattaelementtirakenteita Runkoportaat Sisäportaat Rakennuksen sisäporras ja uloskäytäväportaat ovat vakiotyyppisiä teräsbetoniportaita. Askelmien pinta mosaiikkibetonia. Kaiteet maalattuja teräspinnakaiteita. Ulkoportaat Uloskäytävien ulkoportaat ovat katettuja, elementtirakenteisia teräskierreportaita. Askelmat ruuturitilää. Kaiteen suojaosa teräspinnakaide. Käsijohde on hiottua ruostumatonta terästä 32mm. Porrassyöksyn alapäässä syöksyn puolelta avattava, lukittuva sulkuportti. Kierreportaan teräsosat maalattuja. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

15 Vihdin yhteiskoulu Rakennustapaselostus Sivu 8/ Julkisivut 1241 Ulkoseinät Ulkoseinien kantavat rakenteet ovat teräsbetonia. Julkisivut ovat betonisandwich-elementtejä, pinta tiililaatta ja väribetoni. Lasiseinät ovat teräs-lasirakenteita, teräsprofiilit kylmäkatkaistuja kokoteräsprofiileja. Lasitus kaksinkertainen umpiolasi, argon-täyte, lasit turvalasia. Sokkeleissa luokan A betonivalupinta Ikkunat Ikkunat yleensä Ikkunat tuuletusikkunoineen ovat MSE-tyyppisiä puu-alumiini-ikkunoita. Alumiiniosat polttomaalataan arkkitehdin värisuunnitelman mukaan. Puuosat maalattua mäntyä, laatu V RT mukaisesti. Ikkunat ovat tehtaalla valmiiksi lasitettuja (ensimmäisen luokan float-lasia): Lasipaksuudet RT mukaisesti. Ikkunat ja sisäikkunat, joiden ikkunapenkki on matalampi kuin 700mm, ovat turvalasia. Sisimmässä lasissa selektiivikalvo. Ikkunoiden U-arvon tulee olla pienempi kuin 1,0 W/m 2 K Ikkunoiden vesipellitys RT /4.1 "Peltikaistakiinnitys" mukaan maalatusta, sinkitystä teräspellistä, pellin vahvuus 0.6mm. Pellillä yhtenäinen aluspelti. Teräs-lasiseinät ks. kohta Sisäikkunat ks. kohta Aulatilojen savunpoisto toteutetaan savunpoistoikkunoilla Ulko-ovet Ovet ovat teräs-lasirakenteita, teräsprofiilit kylmäkatkaistuja kokoteräsprofiileja, lasit turvalasia, laseissa turvamerkinnät. Ovien u-arvo tulee olla pienempi kuin 1.0 W/m 2 K. Ovet varustetaan kulunvalvonnalla ja sähkölukituksella. Pääsisäänkäynnin ovi varustetaan avausautomatiikalla Julkisivuvarusteet Talotikkaat ovat kuumasinkittyä, maalattua terästä. 125 Ulkotasot 1252 Katokset Katosten kantavat rakenteet maalattua terästä. Katosten alapinta kuultokäsiteltyä puuta. 126 Vesikatot 1261 Vesikattorakenteet Vesikaton alusrakenteet ovat puuristikkorakenteita Räystäsrakenteet Räystäät tehdään puurakenteisina. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

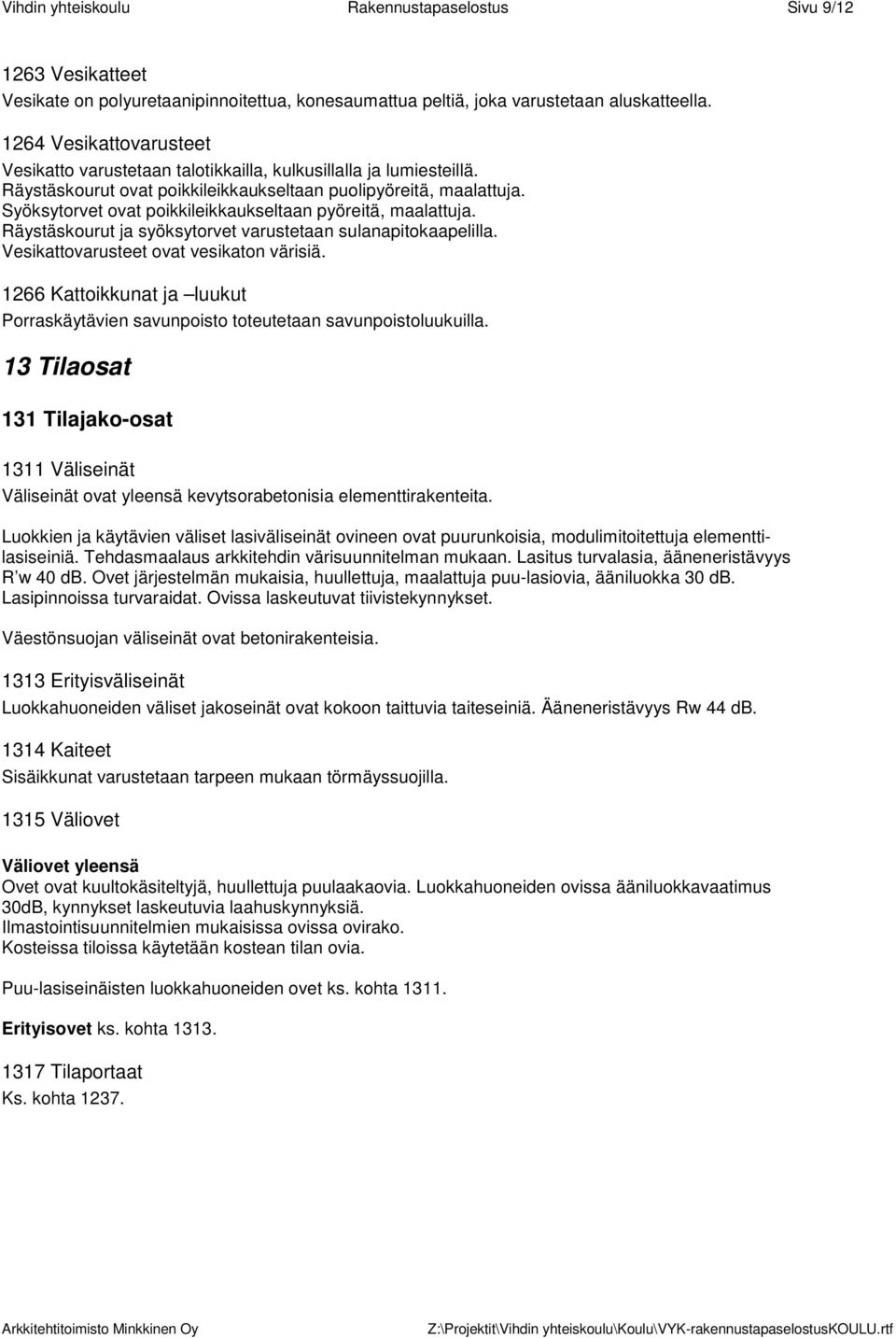

16 Vihdin yhteiskoulu Rakennustapaselostus Sivu 9/ Vesikatteet Vesikate on polyuretaanipinnoitettua, konesaumattua peltiä, joka varustetaan aluskatteella Vesikattovarusteet Vesikatto varustetaan talotikkailla, kulkusillalla ja lumiesteillä. Räystäskourut ovat poikkileikkaukseltaan puolipyöreitä, maalattuja. Syöksytorvet ovat poikkileikkaukseltaan pyöreitä, maalattuja. Räystäskourut ja syöksytorvet varustetaan sulanapitokaapelilla. Vesikattovarusteet ovat vesikaton värisiä Kattoikkunat ja luukut Porraskäytävien savunpoisto toteutetaan savunpoistoluukuilla. 13 Tilaosat 131 Tilajako-osat 1311 Väliseinät Väliseinät ovat yleensä kevytsorabetonisia elementtirakenteita. Luokkien ja käytävien väliset lasiväliseinät ovineen ovat puurunkoisia, modulimitoitettuja elementtilasiseiniä. Tehdasmaalaus arkkitehdin värisuunnitelman mukaan. Lasitus turvalasia, ääneneristävyys R w 40 db. Ovet järjestelmän mukaisia, huullettuja, maalattuja puu-lasiovia, ääniluokka 30 db. Lasipinnoissa turvaraidat. Ovissa laskeutuvat tiivistekynnykset. Väestönsuojan väliseinät ovat betonirakenteisia Erityisväliseinät Luokkahuoneiden väliset jakoseinät ovat kokoon taittuvia taiteseiniä. Ääneneristävyys Rw 44 db Kaiteet Sisäikkunat varustetaan tarpeen mukaan törmäyssuojilla Väliovet Väliovet yleensä Ovet ovat kuultokäsiteltyjä, huullettuja puulaakaovia. Luokkahuoneiden ovissa ääniluokkavaatimus 30dB, kynnykset laskeutuvia laahuskynnyksiä. Ilmastointisuunnitelmien mukaisissa ovissa ovirako. Kosteissa tiloissa käytetään kostean tilan ovia. Puu-lasiseinäisten luokkahuoneiden ovet ks. kohta Erityisovet ks. kohta Tilaportaat Ks. kohta Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

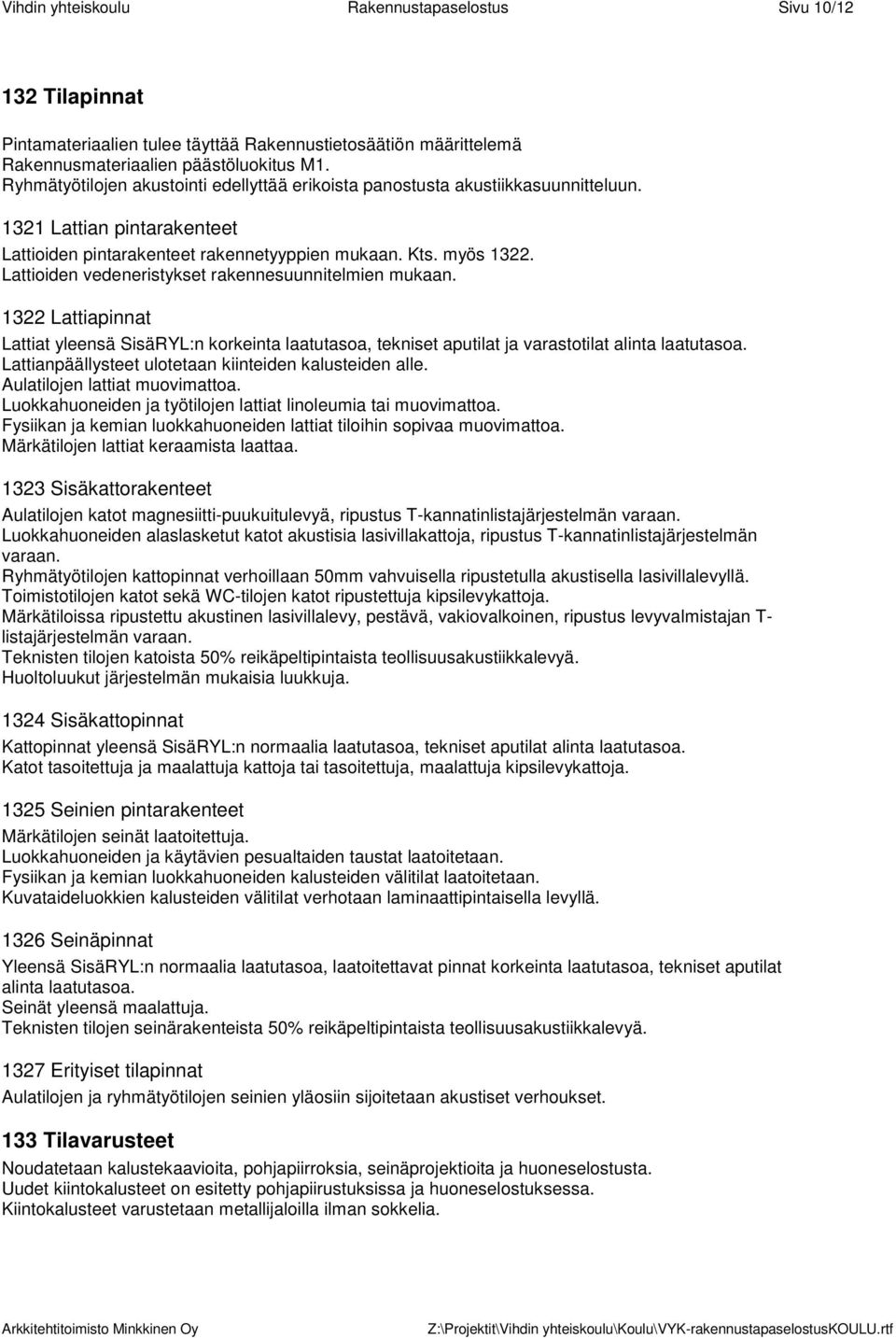

17 Vihdin yhteiskoulu Rakennustapaselostus Sivu 10/ Tilapinnat Pintamateriaalien tulee täyttää Rakennustietosäätiön määrittelemä Rakennusmateriaalien päästöluokitus M1. Ryhmätyötilojen akustointi edellyttää erikoista panostusta akustiikkasuunnitteluun Lattian pintarakenteet Lattioiden pintarakenteet rakennetyyppien mukaan. Kts. myös Lattioiden vedeneristykset rakennesuunnitelmien mukaan Lattiapinnat Lattiat yleensä SisäRYL:n korkeinta laatutasoa, tekniset aputilat ja varastotilat alinta laatutasoa. Lattianpäällysteet ulotetaan kiinteiden kalusteiden alle. Aulatilojen lattiat muovimattoa. Luokkahuoneiden ja työtilojen lattiat linoleumia tai muovimattoa. Fysiikan ja kemian luokkahuoneiden lattiat tiloihin sopivaa muovimattoa. Märkätilojen lattiat keraamista laattaa Sisäkattorakenteet Aulatilojen katot magnesiitti-puukuitulevyä, ripustus T-kannatinlistajärjestelmän varaan. Luokkahuoneiden alaslasketut katot akustisia lasivillakattoja, ripustus T-kannatinlistajärjestelmän varaan. Ryhmätyötilojen kattopinnat verhoillaan 50mm vahvuisella ripustetulla akustisella lasivillalevyllä. Toimistotilojen katot sekä WC-tilojen katot ripustettuja kipsilevykattoja. Märkätiloissa ripustettu akustinen lasivillalevy, pestävä, vakiovalkoinen, ripustus levyvalmistajan T- listajärjestelmän varaan. Teknisten tilojen katoista 50% reikäpeltipintaista teollisuusakustiikkalevyä. Huoltoluukut järjestelmän mukaisia luukkuja Sisäkattopinnat Kattopinnat yleensä SisäRYL:n normaalia laatutasoa, tekniset aputilat alinta laatutasoa. Katot tasoitettuja ja maalattuja kattoja tai tasoitettuja, maalattuja kipsilevykattoja Seinien pintarakenteet Märkätilojen seinät laatoitettuja. Luokkahuoneiden ja käytävien pesualtaiden taustat laatoitetaan. Fysiikan ja kemian luokkahuoneiden kalusteiden välitilat laatoitetaan. Kuvataideluokkien kalusteiden välitilat verhotaan laminaattipintaisella levyllä Seinäpinnat Yleensä SisäRYL:n normaalia laatutasoa, laatoitettavat pinnat korkeinta laatutasoa, tekniset aputilat alinta laatutasoa. Seinät yleensä maalattuja. Teknisten tilojen seinärakenteista 50% reikäpeltipintaista teollisuusakustiikkalevyä Erityiset tilapinnat Aulatilojen ja ryhmätyötilojen seinien yläosiin sijoitetaan akustiset verhoukset. 133 Tilavarusteet Noudatetaan kalustekaavioita, pohjapiirroksia, seinäprojektioita ja huoneselostusta. Uudet kiintokalusteet on esitetty pohjapiirustuksissa ja huoneselostuksessa. Kiintokalusteet varustetaan metallijaloilla ilman sokkelia. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

18 Vihdin yhteiskoulu Rakennustapaselostus Sivu 11/ Vakiokiintokalusteet Luonnontieteen luokkien sekä kuvataiteen koulukalusteet ovat vakiovalmisteisia, tarkoitukseen sopivia kalusteita. Oppilaslokerikot ovat laminaattirunkoisia ja ovisia, lukittavia. Yksittäisiä lokeroja 500 kpl. Varastotiloissa hyllyköt, 7 hyllytasoa Erityiskiintokalusteet Opetustilojen luokkakaapistot ovat lukittavia, laminaattipintaisia, ovellisia kaappeja Varusteet Opetustiloissa tussitaulut, valkokankaat, välinekaapit, dataprojektorivaraukset. Ikkunat varustetaan sälekaihtimilla. Sisäikkunoissa verhokiskot, verhot erillishankinta. WC- ja pesutiloissa peilit. 134 Muut tilaosat 1341 Hoitotasot ja kulkurakenteet Ulkotikkaat, ks. kohta 1264 Vesikattovarusteet Vesikaton kulkurakenteet, ks. kohta 1264 Vesikattovarusteet 1342 Tulisijat ja savuhormit 135 Tilaelementit 1355 Hormielementit LVI- ja rakennesuunnitelmien mukaan. 2 Tekniikkaosat 21 Putkiosat Rakennus liitetään kaukolämpöverkkoon, lämmönjako vesikiertoisen patterilämmityksen avulla. 22 Ilmanvaihto-osat Ilmanvaihtojärjestelmät tehdään erillisen suunnitelman mukaan. Rakennuksessa on tulo/poistoilmanvaihto. Ilmanvaihtojärjestelmä varustetaan lämmön talteenotolla. Mediateekissa on jäähdytysjärjestelmä. 23 Sähköjärjestelmät Sähköjärjestelmät ovat tavanomaista oppilaitostasoa. Rakennus varustetaan rikosilmoitin- ja kameravalvontajärjestelmällä, keskusäänentoistojärjestelmällä, aikakellojärjestelmällä, koneellisella savunpoistojärjestelmällä sekä automaattisella paloilmoitinjärjestelmällä. Rakennus varustetaan kulunvalvontajärjestelmällä, joka ottaa huomioon sen, että koulun, kirjaston ja nuorisotilan aukioloajat poikkeavat toisistaan. Ruokasali sekä neuvotteluhuone varustetaan induktiosilmukalla. Rakennukseen katolle tehdään varaukset aurinkosähköjärjestelmää varten. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

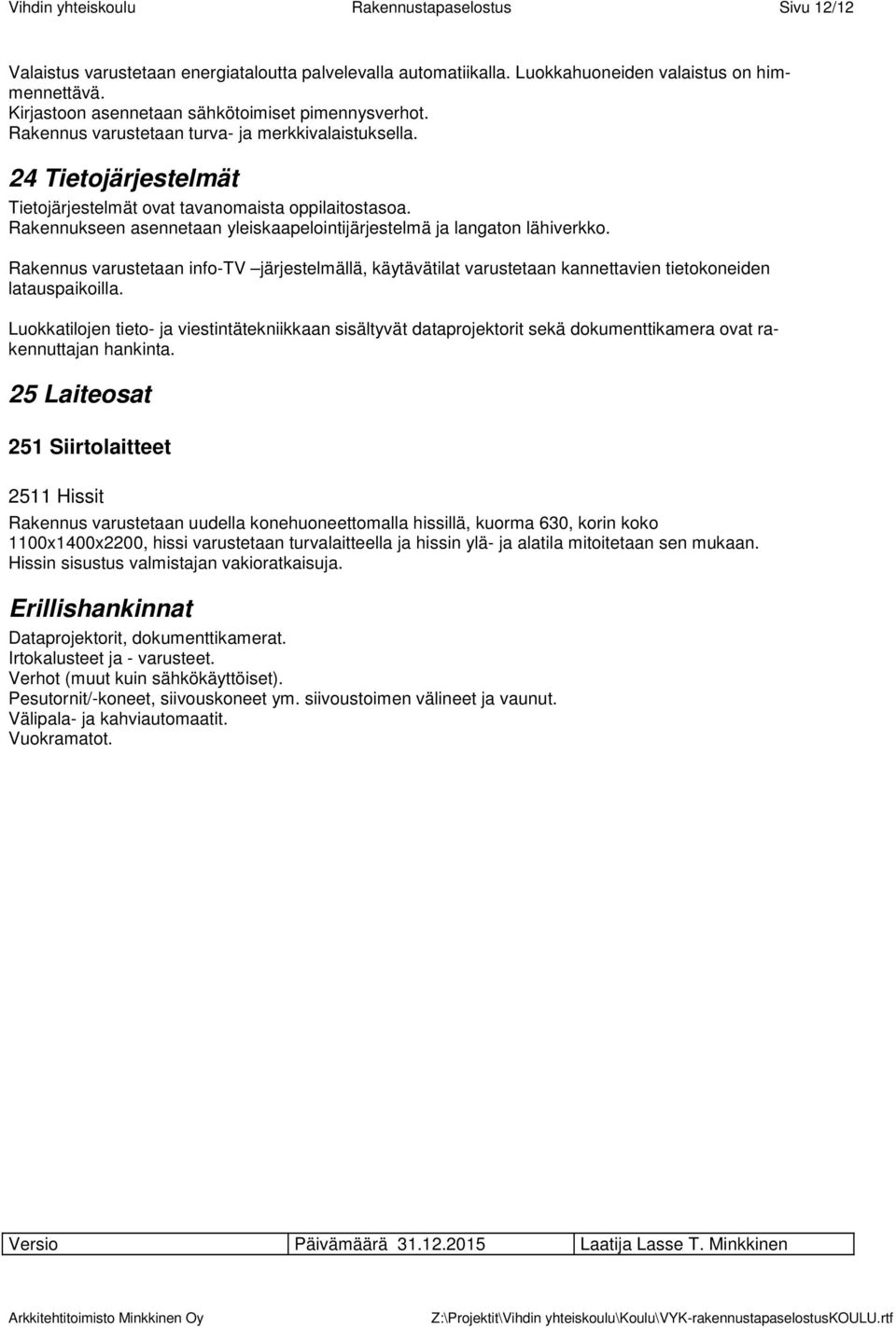

19 Vihdin yhteiskoulu Rakennustapaselostus Sivu 12/12 Valaistus varustetaan energiataloutta palvelevalla automatiikalla. Luokkahuoneiden valaistus on himmennettävä. Kirjastoon asennetaan sähkötoimiset pimennysverhot. Rakennus varustetaan turva- ja merkkivalaistuksella. 24 Tietojärjestelmät Tietojärjestelmät ovat tavanomaista oppilaitostasoa. Rakennukseen asennetaan yleiskaapelointijärjestelmä ja langaton lähiverkko. Rakennus varustetaan info-tv järjestelmällä, käytävätilat varustetaan kannettavien tietokoneiden latauspaikoilla. Luokkatilojen tieto- ja viestintätekniikkaan sisältyvät dataprojektorit sekä dokumenttikamera ovat rakennuttajan hankinta. 25 Laiteosat 251 Siirtolaitteet 2511 Hissit Rakennus varustetaan uudella konehuoneettomalla hissillä, kuorma 630, korin koko 1100x1400x2200, hissi varustetaan turvalaitteella ja hissin ylä- ja alatila mitoitetaan sen mukaan. Hissin sisustus valmistajan vakioratkaisuja. Erillishankinnat Dataprojektorit, dokumenttikamerat. Irtokalusteet ja - varusteet. Verhot (muut kuin sähkökäyttöiset). Pesutornit/-koneet, siivouskoneet ym. siivoustoimen välineet ja vaunut. Välipala- ja kahviautomaatit. Vuokramatot. Versio Päivämäärä Laatija Lasse T. Minkkinen Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostuskoulu.rtf

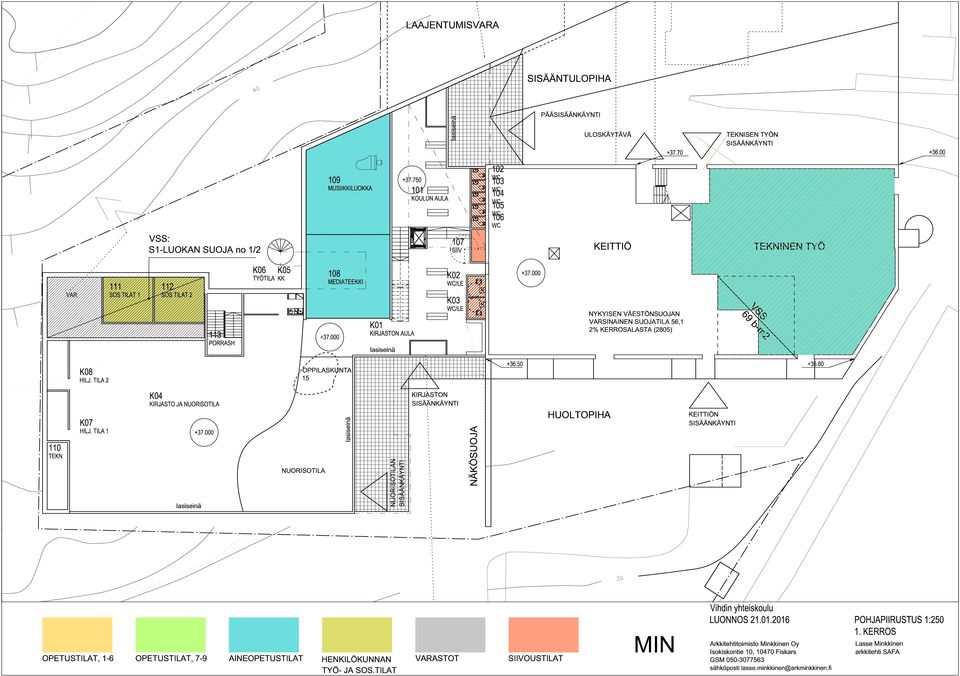

20

21

22

23

24 VIHDIN YHTEISKOULU Huoneluettelo Vaihtoehto MIN TILATUNNUS TILAN NIMI PINTA-ALA 1. kerros 101 KOULUN AULA WC WC WC WC WC SIIVOUSKOMERO MEDIATEEKKI MUSIIKKILUOKKA TEKNINEN TILA SOS TILAT SOS TILAT PORRASHUONE 24.6 Kirjaston tilat K01 KIRJASTON AULA 92.3 K02 WC/LE 4.2 K03 WC/LE 4.2 K04 KIRJASTO JA NUORISOTILA K05 KK 3.5 K06 TYÖTILA 10.3 K07 HILJAINEN TILA K08 HILJAINEN TILA kerros 201 AULA RYHMÄTYÖTILA ELA-OP/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 2/ OPETUSTILA 2/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ PORRASHUONE OPETUSTILA 3/ OPETUSVÄLINEVARASTO WC WC WC WC WC KUVATAIDE 141.4

25 3. kerros 301 AULA RYHMÄTYÖTILA OPETUSTILA 2/ FYSIIKKA/KEMIA OPETUSVÄLINEVARASTO FYSIIKKA/KEMIA OPETUSVÄLINEVARASTO FYSIIKKA/KEMIA OPETUSTILA 3/ MAANTIETO JA BIOLOGIA OPETUSVÄLINEVARASTO WC WC PORRASHUONE MAANTIETO JA BIOLOGIA WC WC WC SK WC WC kerros 401 AULA JA KÄYTÄVÄTILAT SIIVOUSKESKUS OPETUSTILA 3/ OPETUSTILA 2/ MONISTUSHUONE OPINTOJEN OHJAUS APULAISREHTORI KOULUSIHTEERI REHTORI OPETTAJIEN HUONE/TYÖTILA IV-KONEH PORRASHUONE OPETUSVÄLINEVARASTO ARKISTO ATK-TUKI ATK-PALVELIN TERVEYDENHOITAJA PSYKOLOGI KURAATTORI WC WC WC 1.8 Kokonaispinta-ala on m2. Erittely opetustiloista 7 9 vlk Opetustila 3, 55 m2 16 kpl Opetustila 2, 40 m2 3 kpl Opetustila 1, 30 m2 1 kpl Osa em. tiloista sijoittuu ryhmätyötilaan 4 6 vlk Opetustila 3, 55 m2 Opetustila 2, 40 m2 3 kpl 1 kpl

26

27

28

29

30

31 VIHDIN YHTEISKOULU Huoneluettelo Vaihtoehto MAX TILATUNNUS TILAN NIMI PINTA-ALA 1. kerros 101 KOULUN AULA WC WC WC WC WC SK MEDIATEEKKI MUSIIKKILUOKKA TEKNINEN TILA SOS TILAT SOS TILAT PORRASHUONE 33.0 Kirjaston tilat K01 KIRJASTON AULA 92.3 K02 WC/LE 4.2 K03 WC/LE 4.2 K04 KIRJASTO JA NUORISOTILA K05 KK 3.5 K06 TYÖTILA 8.6 K07 HILJAINEN TILA K08 HILJAINEN TILA kerros 201 AULA RYHMÄTYÖTILA WC WC ELA-OP OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 2/ OPETUSTILA 2/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ PORRASHUONE OPETUSTILA 3/ OPETUSVÄLINEVARASTO WC WC WC WC WC KÄYTÄVÄ OPINTOJEN OHJAUS KURAATTORI PSYKOLOGI TERVEYDENHOITAJA 41.2

32 3. kerros 301 AULAT JA KÄYTÄVÄT WC WC ELA-OP/ FYSIIKKA/KEMIA OPETUSVÄLINEVARASTO FYSIIKKA/KEMIA OPETUSVÄLINEVARASTO FYSIIKKA/KEMIA OPETUSTILA 3/ MAANTIETO JA BIOLOGIA TYÖTILA MONISTUS ARKISTO ATK-TUKI ATK-PALVELIN PORRASHUONE WC SIIVOUSKOMERO OPETUSVÄLINEVARASTO WC WC WC MAANTIETO JA BIOLOGIA OPETTAJAINHUONE, TYÖTILA KOULUSIHTEERI APULAISREHTORI REHTORI WC-TILAT/OPETTAJAT kerros 401 AULA RYHMÄTYÖTILA WC WC WC WC OPETUSTILA 2/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 2/ OPETUSTILA 2/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ OPETUSTILA 3/ PORRASHUONE OPETUSTILA 3/ VARASTO WC WC WC WC WC OPETUSTILA 3/ SIIVOUSKESKUS KUVATAIDE 142.8

33 Ullakkokerros UO 1 IV-KONEHUONE Kokonaispinta-ala on m2. Erittely opetustiloista 7 9 vlk Opetustila 3, 55 m2 16 kpl Opetustila 2, 40 m2 3 kpl Opetustila 1, 30 m2 1 kpl Osa em. tiloista sijoittuu ryhmätyötilaan 4 6 vlk Opetustila 3, 55 m2 Opetustila 2, 40 m2 Opetustila 1, 30 m2 9 kpl 3 kpl 1 kpl

34 Vihdin yhteiskoulu, LIIKUNTAHALLI RAKENNUSTAPASELOSTUS A R K K I T E H T I T O I M I S T O MINKKINEN Oy ISOKISKONTIE 10, FISKARS GSM , GSM lasse.minkkinen@arkminkkinen.fi

35 Vihdin yhteiskoulu Rakennustapaselostus Sivu 2/11 SISÄLLYSLUETTELO Rakennushankkeen yleistiedot... 4 Rakennushanke... 4 Kohde... 4 Rakennuttaja... 4 Suunnittelijat, asiantuntijat Rakennusosat Alueosat Maaosat Rakennusalueen raivaus ja purkutyöt Kaivannot Kanaalit Täyttöosat Penkereet Kuivatusosat Tuennat ja vahvistukset Paalut Tuennat Vahvistukset Päällysteet Liikennealueiden päällysteet Paikoitusalueiden päällysteet Oleskelu- ja leikkialueiden päällysteet Kasvillisuus Aluevarusteet Talovarusteet Leikkivarusteet Aidat ja tukimuurit Alueen portaat, luiskat ja terassit Talo-osat Perustukset Anturat Perusmuurit, peruspilarit ja peruspalkit Alapohjat Alapohjalaatat Runko Väestönsuojat Kantavat seinät Pilarit Palkit Yläpohjat Julkisivut Ulkoseinät Ikkunat Julkisivuvarusteet Ulkotasot Katokset Vesikatot... 8 Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

36 Vihdin yhteiskoulu Rakennustapaselostus Sivu 3/ Vesikattorakenteet Räystäsrakenteet Vesikatteet Vesikattovarusteet Kattoikkunat ja luukut Tilaosat Tilajako-osat Väliseinät Erityisväliseinät Väliovet Tilapinnat Lattian pintarakenteet Lattiapinnat Sisäkattorakenteet Sisäkattopinnat Seinien pintarakenteet Seinäpinnat Erityiset tilapinnat Tilavarusteet Vakiokiintokalusteet Erityiskiintokalusteet Varusteet Vakiolaitteet Erityiset tilavarusteet Muut tilaosat Hoitotasot ja kulkurakenteet Tilaelementit Hormielementit Tekniikkaosat Putkiosat Ilmanvaihto-osat Sähköjärjestelmät Tietojärjestelmät Erillishankinnat Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

37 Vihdin yhteiskoulu Rakennustapaselostus Sivu 4/11 Rakennushankkeen yleistiedot Rakennushanke Vihdin yhteiskoulu, liikuntahalli. Uudisrakennus. Osoite Nietoinkuja 1, Vihti Kohde Liikuntahalli. Hallissa oheistiloina hallin märkätilat sekä ympäröivää lähiliikennealuetta palvelevia märkätiloja ja varastotiloja. Rakennuksessa sijaitsee Vihdin yhteiskoulun väestönsuojatiloja. Laajuustiedot, jotka on laskettu siten, että väestönsuojan suhteen on otettu huomioon koulun minimioppilasmäärän mukainen mitoitus. Kokonaisala: 1445 b-m 2 Kerrosala: 1335 k-m2 Huoneistoala: Tilaohjelman mukaisia tiloja 1282 h-m 2, lisäksi teknisiä tiloja 115 h-m 2 Tilavuus: 9700 m 3 Koulun maksimivaihtoehdossa on yksi väestönsuoja enemmän. Tämän väestönsuojan kokonaisalaa lisäävä kokonaisala on 151 b-m2, huoneistoala 132 h-m2 ja tilavuus 455. Rakennuttaja Vihdin kunta/tilapalvelu Asemantie 30 C, 2. kerros, Nummela PL 67, Nummela Tilapäällikkö Mikko Hytönen Rakennuttajainsinööri Riitta Ilomäki-Vänttinen Suunnittelijat, asiantuntijat Arkkitehti- ja pääsuunnittelu Arkkitehtitoimisto Minkkinen Oy Isokiskontie 10, Fiskars Lasse Minkkinen lasse.minkkinen@arkminkkinen.fi Kustannuslaskenta FMC Group Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

38 Vihdin yhteiskoulu Rakennustapaselostus Sivu 5/11 1 Rakennusosat 11 Alueosat 111 Maaosat Tontilla tehdään pintavaaitus. Tontilla tehdään pohjatutkimus, jolla selvitetään perustamisolosuhteet Rakennusalueen raivaus ja purkutyöt Raivaus suoritetaan suunnitelman mukaisilla käsiteltäväksi merkityillä alueilla. Säilytettävät puut suojataan. Ruokamultaa ja päällysteitä poistetaan piha- ja rakennustöiden vaatimassa laajuudessa Kaivannot Maankaivu suoritetaan koko rakennusalueella niin, että kaikki työt voidaan tehdä suunnitelmien mukaan. Maankaivu toteutetaan pihasuunnitelman, pintavesisuunnitelman, rakennepiirustusten, salaojapiirustusten sekä lämpö-, vesi, viemäri- ja sähkösuunnitelmiin liittyvien asemapiirrosten mukaan. Kaivu rakennuspohjaa varten tehdään rakennepiirustusten ja salaojitussuunnitelman edellyttämässä laajuudessa. Kaivannot on tehtävä niin loiviksi, että sortumavaaraa ei ole. Yli 1,8 m syvät kaivannot tehdään tuettuina. Kaivannon pohja tasataan salaojiin päin kaltevuuteen 1:50. Putkijohtoja ja kaapeleita varten tehtävät kaivut toteutetaan putki- ja sähkösuunnitelmien edellyttämällä tavalla siten, että putkien ympärille saadaan joka kohdassa tehdyksi suunnitelmien edellyttämät täytöt sekä tarvittavat siirtymäkiilat Kanaalit Ao. suunnitelmien mukaan 1114 Täyttöosat Täyttö suoritetaan pihasuunnitelman, pintavesisuunnitelman, rakennepiirustusten, salaojapiirustusten sekä lämpö-, vesi, viemäri- ja sähkösuunnitelmiin liittyvien asemapiirrosten mukaan. Täytettäessä on otettava huomioon sellaiset varovaisuustoimenpiteet, jotka ovat tarpeellisia estämään johtojen, eristeiden ja muiden rakennusosien vahingoittumisen Penkereet Ulko-oleskelualueet pengerretään tarpeellisessa määrin Kuivatusosat Salaojat ja tarkastuskaivot suunnitelmapiirustusten mukaisesti. Jätevesiviemäröinti ja pintavesiviemäröinti tehdään työselostuksen, rakennepiirustusten ja LVIsuunnittelijan laatimien suunnitelmien mukaan. Salaojien ympärystäyttö suunnitelmien mukaan. Alueen viemärit perustetaan perustamissuunnitelmien mukaan. 112 Tuennat ja vahvistukset 1121 Paalut Rakennuspohja paalutetaan Tuennat Yli 1,8 m syvät kaivannot tehdään tuettuina Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

39 Vihdin yhteiskoulu Rakennustapaselostus Sivu 6/ Vahvistukset Pohjarakenteet tehdään rakennepiirustusten mukaan. 113 Päällysteet Rakennusalueen pintarakenteet on esitetty pihasuunnitelmassa. Kaikki päällystepinnat tehdään tasaiseen kaltevuuteen tasaussuunnitelman mukaan osoittamaan veden poisjohtamisen suuntaan. Jakavan kerroksen tulee ulottua myös reunarakenteiden alle. Sokkelien vierustat päällystetään kivimurskeella, alueen leveys Liikennealueiden päällysteet Pintarakenteet tehdään rakenneleikkausten ja erikseen tehtävän suunnitelman mukaan. Liikennealueet tasataan pihasuunnitelmassa ja pintavesisuunnitelmassa annettujen korkeuksien mukaan. Tiet ja piha-alueiden liikennealueiden katuluokka on 4, ks. Infraryl 2006, Liite Paikoitusalueiden päällysteet Pysäköintialue tehdään asfalttipintaisena. Katuluokka Oleskelu- ja leikkialueiden päällysteet Sisääntuloalueet kivetään läpivärjätyllä betonikiveyksellä pihasuunnitelman mukaan. Rakennekerrokset piharakenneleikkausten mukaan Kasvillisuus Viherrakentamistyöt tehdään erikseen tehtävän istutussuunnitelman mukaan. Pohjamaa lannoitetaan. Rakentamisessa käytetään nopeasti vettä läpäisevää, liettymätöntä ja tiivistymätöntä maata. Peruslannoitus viljavuusanalyysien mukaan. Kaikki pinnat, joita ei päällystetä, viheriöidään. Nurmikko tyyppiä "käyttönurmi". 114 Aluevarusteet Rakennus sijaitsee keskellä lähiliikunta-aluetta. Ulkovarusteet sijoitetaan pihapiirustuksessa ja pohjapiirustuksissa osoitettuihin paikkoihin. Pihavalaistus tehdään sähkösuunnitelmien mukaan. Rakenteiden perustukset tehdään valmistajan ohjeiden mukaan turvanormeja noudattaen Talovarusteet Pohjapiirustuksissa osoitetuissa paikoissa sisäänkäyntien edessä kuumasinkityt jalkasäleiköt, mitat pohjapiirustusten mukaan. Jätesäiliöt ja lipputangot sijoitetaan pihasuunnitelman mukaan Leikkivarusteet Pihasuunnitelman mukaan Aidat ja tukimuurit Pihasuunnitelman mukaan Alueen portaat, luiskat ja terassit Pihasuunnitelman mukaan. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

40 Vihdin yhteiskoulu Rakennustapaselostus Sivu 7/11 12 Talo-osat Rakennuksen paloluokka on P2. Rakennusmateriaalien tulee täyttää Rakennustietosäätiön määrittelemä Rakennusmateriaalien päästöluokitus M Perustukset 1211 Anturat Tehdään paikallavalettuina teräsbetonirakenteina rakennesuunnitelmien mukaan Perusmuurit, peruspilarit ja peruspalkit Tehdään teräsbetonielementeistä rakennesuunnitelmien mukaan. EPS-lämmöneristeet. 122 Alapohjat 1221 Alapohjalaatat Lattiat tehdään kantavina teräsbetonielementeistä rakennepiirustusten ja rakennetyyppien mukaisesti huomioiden lämmön-, veden- ja kosteudeneristykset. Pintalaatassa vesikiertoinen lattialämmitys. Alustila on tuuletettu. 123 Runko 1231 Väestönsuojat Koulun väestönsuojat, jotka sijoitetaan liikuntahallin rakennukseen, toteutetaan teräsbetonista elementtirakenteisena. Suojien suojausluokka on S1. Koulun minimiversion mukainen väestönsuojan suojatilan koko on 125 m2, koko pinta-ala on 132 m2. Maksimiversion mukaisessa toteutuksessa on kaksi erillistä väestönsuojaa, joista kummankin suojatilan koko on 125 m2 ja koko pinta-ala on 132 m Kantavat seinät Rakennuksen matalan osan kantavat seinät tehdään puurakenteisina Pilarit Pilarit ovat liimapuuta. Liikuntahallin kantava runko on liimapuinen kolminivelkehä Palkit Palkit ovat liimapuuta Yläpohjat Liikuntahallin yläpohjan sekundäärikannattajat sekä rakennuksen matalan osan yläpohjan kantavat rakenteet ovat teräspoimulevyä. 124 Julkisivut 1241 Ulkoseinät Julkisivut tehdään teräs/villa-sandwich-elementeistä, joiden vahvuus on 240 mm. Julkisivupinta verhotaan vaakasuuntaisella profiilipellillä, kaksi väriä arkkitehdin värisuunnitelman mukaan. Levyprofiilit kiinnitetään käyttäen levyvalmistajan kiinnitys- ja erikoiskappaleita. Lasiseinät ovat teräs-lasirakenteita, teräsprofiilit kylmäkatkaistuja kokoteräsprofiileja. Lasitus kaksinkertainen umpiolasi, argon-täyte, lasit turvalasia. Sokkeleissa luokan A betonivalupinta. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

41 Vihdin yhteiskoulu Rakennustapaselostus Sivu 8/ Ikkunat Ikkunat yleensä Ikkunat ovat kiinteitä MEK-tyyppisiä puu-alumiini-ikkunoita. Tuuletusikkunat ovat tyyppiä SE. Alumiiniosat polttomaalataan arkkitehdin värisuunnitelman mukaan. Puuosat maalattua mäntyä, laatu V RT mukaisesti. Ikkunat ovat tehtaalla valmiiksi lasitettuja (ensimmäisen luokan float-lasia): Lasipaksuudet RT mukaisesti. Ikkunat ja sisäikkunat, joiden ikkunapenkki on matalampi kuin 700mm, ovat turvalasia. Sisimmässä lasissa selektiivikalvo. Ikkunoiden U-arvon tulee olla pienempi kuin 1,0 W/m 2 K Ikkunoiden vesipellitys RT /4.1 "Peltikaistakiinnitys" mukaan maalatusta, sinkitystä teräspellistä, pellin vahvuus 0.6mm. Pellillä yhtenäinen aluspelti. Teräs-lasiseinät ks. kohta Ulko-ovet Ovet ovat teräs-lasirakenteita, teräsprofiilit kylmäkatkaistuja kokoteräsprofiileja, lasit turvalasia, laseissa turvamerkinnät. Ovien u-arvo tulee olla pienempi kuin 1.0 W/m 2 K. Ovet varustetaan kulunvalvonnalla ja sähkölukituksella. Pääsisäänkäynnin ovi varustetaan avausautomatiikalla Julkisivuvarusteet Talotikkaat ovat kuumasinkittyä, maalattua terästä. 125 Ulkotasot 1252 Katokset Katosten kantavat rakenteet maalattua terästä. Katosten alapinta kuultokäsiteltyä puuta. 126 Vesikatot 1261 Vesikattorakenteet Vesikaton kantavat alusrakenteet ovat teräspoimulevyä ja puuta Räystäsrakenteet Räystäät tehdään puurakenteisina Vesikatteet Vesikate on polyuretaanipinnoitettua, konesaumattua peltiä, joka varustetaan aluskatteella Vesikattovarusteet Vesikatto varustetaan talotikkailla, kulkusillalla ja lumiesteillä. Räystäskourut ovat poikkileikkaukseltaan puolipyöreitä, maalattuja. Syöksytorvet ovat poikkileikkaukseltaan pyöreitä, maalattuja. Räystäskourut ja syöksytorvet varustetaan sulanapitokaapelilla. Vesikattovarusteet ovat vesikaton värisiä Kattoikkunat ja luukut Liikuntahallin savunpoisto toteutetaan kattoon sijoitetuilla savunpoistoikkunoilla. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

42 Vihdin yhteiskoulu Rakennustapaselostus Sivu 9/11 13 Tilaosat 131 Tilajako-osat 1311 Väliseinät Märkätilojen väliseinät ovat yleensä kevytsorabetonisia elementtirakenteita, muut väliseinät puurakenteisia. Väestönsuojan väliseinät ovat betonirakenteisia Erityisväliseinät Sali voidaan jakaa kahteen osaan sähkötoimisella jakoseinällä Väliovet Ovet ovat kuultokäsiteltyjä, huullettuja puulaakaovia. Liikuntahallin pääovi puu-lasiovi, lasitus turvalasia. Ilmastointisuunnitelmien mukaisissa ovissa ovirako. Kosteissa tiloissa käytetään kostean tilan ovia. 132 Tilapinnat Pintamateriaalien tulee täyttää Rakennustietosäätiön määrittelemä Rakennusmateriaalien päästöluokitus M Lattian pintarakenteet Lattioiden pintarakenteet rakennetyyppien mukaan. Kts. myös Lattioiden vedeneristykset rakennesuunnitelmien mukaan Lattiapinnat Lattiat yleensä SisäRYL:n korkeinta laatutasoa, tekniset aputilat ja varastotilat alinta laatutasoa. Lattianpäällysteet ulotetaan kiinteiden kalusteiden alle. Aulatilojen lattiat muovimattoa. Märkätilojen lattiat keraamista laattaa. Liikuntahallissa urheilukäyttöön tarkoitettu massalattia Sisäkattorakenteet Aula- käytävä ja pukutiloissa alaslasketut katot akustisia lasivillakattoja, ripustus T- kannatinlistajärjestelmän varaan. Pesutiloissa ripustettu akustinen lasivillalevy, pestävä, vakiovalkoinen, ripustus levyvalmistajan t- listajärjestelmän varaan. Huoltoluukut järjestelmän mukaisia luukkuja Sisäkattopinnat Kattopinnat yleensä SisäRYL:n normaalia laatutasoa, tekniset aputilat alinta laatutasoa. Teknisten tilojen katoista 50% reikäpeltipintaista teollisuusakustiikkalevyä. Liikuntahallin kattopinnat verhoillaan 50mm vahvuisella liimatulla akustisella lasivillalevyllä Seinien pintarakenteet Märkätilojen seinät laatoitettuja Seinäpinnat Yleensä SisäRYL:n normaalia laatutasoa, laatoitettavat pinnat korkeinta laatutasoa, tekniset aputilat alinta laatutasoa. Seinät yleensä maalattuja. Teknisten tilojen seinärakenteista 50% reikäpeltipintaista teollisuusakustiikkalevyä. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

43 Vihdin yhteiskoulu Rakennustapaselostus Sivu 10/ Erityiset tilapinnat Liikuntahallin seinien yläosiin sijoitetaan iskunkestävät akustiset verhoukset, korkeus 2m. 133 Tilavarusteet Noudatetaan kalustekaavioita, pohjapiirroksia, seinäprojektioita ja huoneselostusta. Liikuntahallissa harrastetaan tavanomaisia liikuntalajeja Vakiokiintokalusteet Hallin varastoissa säilytyskalusteet, tyyppi Kerko Sport Erityiskiintokalusteet 1333 Varusteet Liikuntahallivarusteet Vakiolaitteet 1336 Erityiset tilavarusteet Liikuntahalli varustetaan 4 m x 8 m siirrettävällä paljenäyttämöllä, 2 kpl näyttämöelementtiä. Näyttämössä mukana koottava verhojärjestelmä. Liikuntahalliin sijoitetaan sähkötoiminen laskettava valaistusansas. Urheiluhalli varustetaan 550 katsomotuolilla, jotka säilytetään kuljetusvaunuissa. 134 Muut tilaosat 1341 Hoitotasot ja kulkurakenteet Ulkotikkaat, ks. kohta 1264 Vesikattovarusteet Vesikaton kulkurakenteet, ks. kohta 1264 Vesikattovarusteet 135 Tilaelementit 1355 Hormielementit LVI- ja rakennesuunnitelmien mukaan. 2 Tekniikkaosat 21 Putkiosat Rakennus liitetään kaukolämpöverkkoon, lämmönjako vesikiertoisen lattialämmityksen avulla. 22 Ilmanvaihto-osat Ilmanvaihtojärjestelmät tehdään erillisen suunnitelman mukaan. Rakennuksessa on tulo/poistoilmanvaihto, IV-laitteet sijoitetaan rakennuksen katolla sijaitsevaan konehuoneeseen. Ilmanvaihtojärjestelmä varustetaan lämmön talteenotolla. 23 Sähköjärjestelmät Liikuntahalliin asennetaan sähkökäyttöinen valkokangas sekä projektori. Liikuntahalliin asennetaan sähkötoimiset pimennysverhot sekä sähkötoiminen jakoseinä. Liikuntahallin valaistusansas liitetään sähköverkkoon. Rakennus varustetaan rikosilmoitin- ja kameravalvontajärjestelmällä, keskusäänentoistojärjestelmällä, aikakellojärjestelmällä, koneellisella savunpoistojärjestelmällä sekä automaattisella paloilmoitinjärjestelmällä. Rakennus varustetaan kulunvalvontajärjestelmällä. Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall

44 Vihdin yhteiskoulu Rakennustapaselostus Sivu 11/11 Liikuntahalli varustetaan induktiosilmukalla. Rakennuksen katolle tehdään varaukset aurinkosähköjärjestelmää varten. Rakennus varustetaan turva- ja merkkivalaistuksella. 24 Tietojärjestelmät Erillishankinnat Liikuntahallin projektori. Irtokalusteet ja - varusteet. Välipala- ja kahviautomaatit. Vuokramatot. Versio Päivämäärä Laatija Lasse T. Minkkinen Arkkitehtitoimisto Minkkinen Oy Z:\Projektit\Vihdin yhteiskoulu\koulu\vyk-rakennustapaselostusliikuntahall
