1 Vattenfallin älykodin asennus- ja käyttöopas Android ja ios

2 Sisällysluettelo Ennen asennusta Tietoa tuotteista 3 Vaihe 1/7 Aloita tästä! 5 Vaihe 2/7 Lataa sovellus 6 Vaihe 3/7 Luo tili 7 Vaihe 4/7 Uuden laitteen lisääminen 8 Vaihe 5/7 Laitteen yhdistäminen sovellukseen 11 Vaihe 6/7 Laitteen yhdistäminen verkkoon 12 Vaihe 7/7 Uuden laitteen nimeäminen 13 Muiden laitteiden lisääminen 14 Asennuksen jälkeen Asennus EnergyWatchin asennus sähkömittariin 15 Ota Smart Remote käyttöön 17 Mobiilisovelluksen käyttö 18 EnergyWatchin käytön aloittaminen 19 Smart Plugin käytön aloittaminen 20 Smart Tempin käytön aloittaminen 21 Aloita Smart Remoten käyttö 22 Aloita Smart Moistin käyttö 23

3 Ennen asennusta Yleistä sovelluksesta ja laitteista Ota kotisi hallintaan EnergyWatch mobiilisovelluksella Energywatch mobiilisovelluksella hallitset kätevästi kaikkia Vattenfallin Smart tuotteita ja seuraat ja ohjaat niiden avulla kotiasi missä sitten oletkin. Energiavalmentaja auttaa sinua löytämään säästökeinoja, joiden avulla voit säästää kulutuksestasi huomattavan osan. Voit halutessasi liittää samaan sovellukseen useissa paikoissa olevia Smart tuotteita, joten voit samalla sovelluksella esimerkiksi ohjata kesämökin ilmalämpöpumppua ja sisälämpötilaa sekä seurata kotisi energiankulutusta. EnegyWatch sovelluksella ohjaat Smart tuotteitasi EnergyWatch mobiilisovelluksella asennat ja ohjaat Smart tuotteita. Laitelista näyttää yleiskuvan. Liitetyt laitteet näkyvät laatikkoina laitelistassa. Klikkaa laatikkoa nähdäksesi laitteen yksityiskohdat. Smart Remote Smart Remotella voit ohjata ilmalämpöpumppuasi missä sitten oletkin. Voi mm.: Korvata sillä kaukosäätimesi ja ohjata ilmalämpöpumppua helppokäyttöisellä kännykkäsovelluksella. Ohjelmoida aikatauluja kolmeen eri ajastusohjelmaan. Asettaa kaksi eri lämpötilaa. Näet tämänhetkisen, keskimääräisen, matalimman ja korkeimman lämpötilan suoraan kännykästä Lämpötilahistoria näkyy suoraan kännykästä. Saat hälytyksiä jos lämpötila laskee tai nousee yli asettamasi rajan. Smart Plug Smart Plug on pistorasiakytkin jota ohjataan kännykällä. Sen avulla voit: Etäohjata laitteita. Ohjelmoida kolme erilaista aikatauluohjelmaa. Mitata sähkönkulutusta. Aikakatkaista laitteita. Tehdä kotisi asutun näköiseksi satunnaisajastuksella. 3

4 Jatkuu edelliseltä sivulta EnergyWatch EnergyWatchin avulla keräät sähkömittarista reaaliaikaisen kulutustiedon ja pystyt tunnistamaan muutoksia kulutuksessasi. Havaitse isot kulutusmuutokset. Säästä sähkölaskussa. Seuraa kulutustasi reaaliajassa tietokoneen tai kännykän avulla. Smart Temp Smart Temp on lämpömittari joka kerää lämpötilatietoa kahdelta anturilta palveluun. Näe tämänhetkinen, keskimäärinen, matalin ja korkein lämpötila suoraan kännykästä. Lämpötilahistoria tallentuu automaattisesti ja voit selata sitä kännykällä. Pystyt seuraamaan kuinka lämpötila vaikuttaa sähkönkulutukseesi. Saat hälytyksiä on antamasi raja ylitetään tai alitetaan. Smart Moist Smart Moist mittaa suhteellista ilman kosteutta sekä lämpötilaa. Sen avulla seuraat helposti niin nopeaa ilmankosteuden vaihtelua kuin hitaampaa ilmankosteuden kehitystäkin. Siinä on myös älykäs homeriski-indikaattori, joka huomioi paitsi ilmankosteuden, myös lämpötilan vaikutuksen homeen kasvuun. Selkeä homeriskin indikaattori onko riskitaso vihreällä, keltaisella vai punaisella? Näet suhteellisen kosteuden ja lämpötilan samasta sovelluksesta, jolla käytät muita Vattenfallin älykodin laitteita Voit asettaa hälytyksiä haluamillesi ilmankosteus- ja lämpötilatasoille, ja saat ilmoituksen kun raja ylitetään tai alitetaan 4

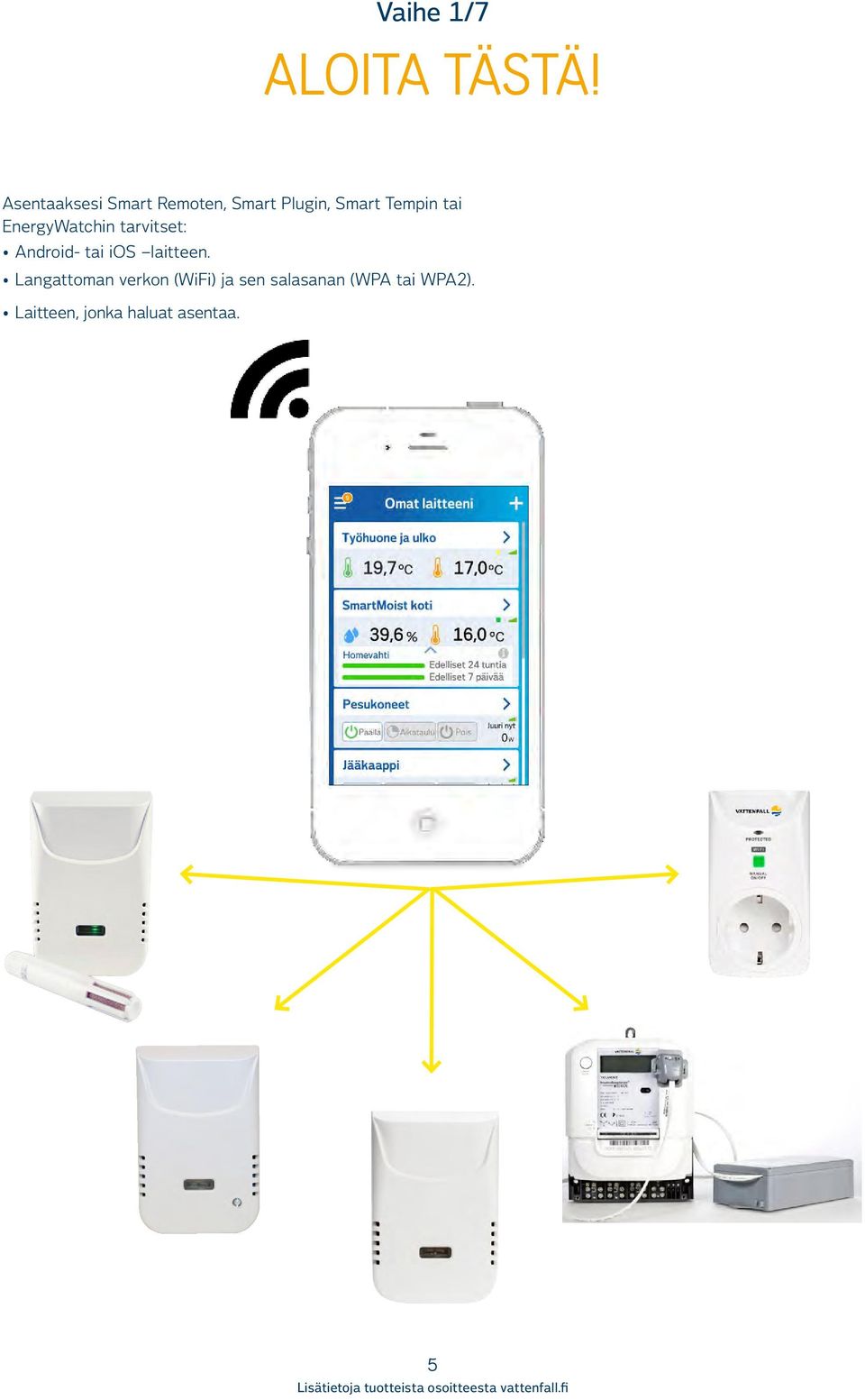

5 Vaihe 1/7 Aloita tästä! Asentaaksesi Smart Remoten, Smart Plugin, Smart Tempin tai EnergyWatchin tarvitset: Android- tai ios laitteen. Langattoman verkon (WiFi) ja sen salasanan (WPA tai WPA2). Laitteen, jonka haluat asentaa. 5

6 Vaihe 2/7 Lataa sovellus Sinun pitää ensin ladata sovellus, jotta voit ottaa laitteesi käyttöön! Mene Play -kauppaan (Android) tai AppStoreen (ios). Lataa ja asenna sovellus. Sovelluksen nimi on EnergyWatch Suomi. Sovellus on asennettu. 6

7 Vaihe 3/7 Luo tili Tämän jälkeen luodaan tili. Jos sinulla on jo EnergyWatch tili, voit hypätä tämän vaiheen yli. Käynnistä sovellus ja valitse Luo uusi tili. Valitse Luo uusi tili. Seuraa ohjeita. Muista kirjata ylös käyttäjänimi ja salasana, tarvitset niitä kun kirjaudut sovellukseen. 7

8 Vaihe 4/7 Uuden laitteen lisääminen Seuraavaksi avaa sovellus ja lisää uusi laitteesi. Käynnistä sovellus. Kirjaudu sisään käyttäjätunnuksillasi. Klikkaa + oikeasta yläkulmasta. Valitse haluatko lisätä EnergyWatchin, Smart Plugin, Smart Tempin, Smart Remoten vai Smart Moistin. 8

9 Jatkoa edelliseltä sivulta. Lisää EnergyWatch Lisää Smart Plug Lisää uusi Smart Temp Lisätäksesi EnergyWatchin, aseta paristot paikoilleen ja seuraa sen jälkeen sovelluksen ohjeita ja paina Jatka. Kytke Smart Plug pistorasiaan. Seuraa sen jälkeen sovelluksen ohjeita ja paina Jatka. Aseta paristot Smart Tempiin. Seuraa sen jälkeen sovelluksen ohjeita ja paina Jatka. Lisää Smart Remote Aseta paristot Smart Remoteen, ja mielellään myös micro-usb virransyöttö. Seuraa sen jälkeen sovelluksen ohjeita ja paina Jatka. Valitse sovelluksesta Smart Remote, ja syötä laitteen mukana saamasi aktivointikoodi. Koodi tulee joko laitteen kanssa samassa laatikossa tai esimerkiksi tilausvahvistuksellasi jos tilaat Smart Remoten yhdessä lämpöpumpun kanssa. 9 Aktivointi onnistui. Paina Jatka.

10 Jatkoa edelliseltä sivulta. Lisää Smart Moist Liitä ensin kosteusanturi päälaitteeseen. Seuraa sen jälkeen näytön ohjeita ja asenna Smart Moist loppuun. 10

11 Vaihe 5/7 Laitteen yhdistäminen sovellukseen Nyt tarkistetaan, että laitteesi kommunikoi älypuhelimesi tai Android-taulutietokoneesi kanssa. Poistu sovelluksesta ja siirry puhelimen WiFiasetuksiin. Avaa Asetukset. Valitse verkko, jonka nimi alkaa kirjaimilla EW tai on EnergyWatchNet. Palaa sovellukseen. Sovellus on nyt yhteydessä laitteeseesi. 11

12 Vaihe 6/7 Laitteen yhdistäminen verkkoon Siihen tarvitset langattoman lähiverkkosi (WiFi) nimen ja salasanan. Valitse langaton lähiverkko. Anna verkon salasana. Napsauta Yhdistä laite verkkoon. Odota, kunnes laite on muodostanut yhteyden verkkoon. 12

13 Vaihe 7/7 Uuden laitteen nimeäminen Laitteesi on nyt yhteydessä kotiverkkoosi. Ennen käytön aloittamista sille on hyvä antaa nimi. Anna laitteelle nimi ja napsauta Valmis. Nimeämäsi laite tulee näkyviin laiteluetteloon. Huomaa: Jos olet asentamassa EnergyWatch-laitetta, sinun tarvitsee asentaa lukija sähkömittariin. Lue lisää asennuksesta kohdasta EnergyWatchin asentaminen sähkömittariin (sivu 15). Jos asensit Smart Remoten, katso Smart Remoten käyttöönotto-ohjeet sivulta : Ota Smart Remote käyttöön (sivu 22). 13

14 Muiden laitteiden lisääminen Jos sinulla on useampia laitteita, toistat saman toimenpiteen. Jos haluat lisätä useampia laitteita, napsauta +-merkkiä. Poistu sovelluksesta ja siirry puhelimen WiFiasetuksiin. Avaa Asetukset. Valitse verkko, jonka nimi alkaa kirjaimilla EW tai on EnergyWatchNet. Palaa sovellukseen. Napsauta Lisää yllä olevaan verkkoon. Odota, kunnes laite on muodostanut yhteyden verkkoon. Anna laitteelle nimi ja napsauta Valmis. Nimeämäsi laite tulee näkyviin laiteluetteloon. Jos haluat lisätä useampia laitteita, napsauta +-merkkiä. 14

15 Asennuksen jälkeen EnergyWatchin asentaminen sähkömittariin Yhdistä lukija ja tallennin toimitukseen sisältyvällä kaapelilla. Lukijan asentaminen ja tallentimen sijoittaminen paikoilleen. Irrota lukija kiinnikelevystä kiertämällä sitä vastapäivään. Käännä lukija ja aseta kytkin joko näkymättömälle (IR) tai näkyvälle (LED) valolle sähkömittarisi tyypin mukaan. EnergyWatch käyttää sähkömittarin merkkivaloa mittarin lukemiseen. Ota selvää, missä sähkömittarisi merkkivalo sijaitsee. Merkkivalon taajuus lukee yleensä merkkivalon vieressä, esimerkiksi imp/kwh tai imp/kwh. Merkkivalon taajuus näkyy yleensä merkkivalon vieressä. Puhdista sähkömittarin merkkivalon ympärys rasvasta ja liasta. Pidä kiinnikelevyä sähkömittaria vasten ja aseta kiinnikelevyn reikä sähkömittarin merkkivalon päälle sen mukaan, onko merkkivalo näkymätön vai näkyvä. Katso kiinnikelevyn tekstiä. Irrota sen jälkeen kiinnikelevyn suojakalvo ja paina kiinnikelevykiinni sähkömittariin mahdollisimman tarkasti. Merkkivalon tulee näkyä reiästä. Asenna lukija kiinnikelevyn pikakiinnikkeisiin kiertämällä sitä myötäpäivään. Mikäli merkkivalon taajuus ei ole 1 000, kirjaudu käyttäjätiliisi osoitteessa energywatch.fi ja muuta sähkömittarin merkkivalon taajuus kohdassa Ominaisuudet. Tämä on erittäin tärkeää, sillä EnergyWatchin arvot ovat muuten virheelliset. Tarkista, että lukija lukee impulsseja oikein painamalla lukijan valkoista painiketta muutaman sekunnin ajan. Lukijan punaisen merkkivalon pitäisi alkaa vilkkua sähkönkulutuksen mukaan. Jos kulutus on vähäistä, merkkivalo saattaa vilkkua vain muutaman sekunnin välein. Lisää kuvaesimerkkejä erimallisista sähkömittareista ja niiden merkkivalojen sijaintikohdista on osoitteessa vattenfall.fi/energywatch. Sivustolla on myös tietoa siitä, onko sähkömittarin merkkivalossa näkyvä (LED) vai näkymätön valo. 15

16 Tallentimen sijoittaminen Kun kaikki vaikuttaa toimivan oikein, voit ruuvata tallentimen kannen kiinni. Ulkoisen virtalähteen kytkeminen micro-usbliitäntään Uusiin EnergyWatch-versioihin voidaan kytkeä ulkoiseksi virtalähteeksi micro-usb-laturi vähentämään paristojen vaihdon tarvetta. Uudet laiteversiot tunnistaa siitä, että lukijan etuosassa on musta painike valkoisen sijasta. Micro-USB-liitäntä on lukijan yläpuolella. Laitteen toiminnan tarkastaminen Avaa tallentimen kansi. Paina lukijan valkoista/mustaa painiketta noin 1 sekunnin ajan. Tallentimen merkkivalot syttyvät. Seuraa merkkivalojen toimintaa ja vertaa sitä merkkivalojen tulkintaohjeisiin. Sähkömittari sisätiloissa Jos sähkömittari on sisätiloissa tai paikassa, jossa se on suojassa kosteudelta ja tuulelta, voit sijoittaa tallentimen vapaasti. Sen voi sijoittaa esimerkiksi pystyyn hyllytasolle tai ruuvata kiinni seinään. Sähkömittari ulkotiloissa Tallennin kestää Suomen ilmasto-olosuhteita, jos se kiinnitetään pystysuoraan julkisivun reunan tai vastaavan alle. Kiinnitysreikiä on kaksi: yksi yläreunassa ja yksi alareunassa. EnergyWatchin merkkivalojen tulkitseminen Tallentimessa on neljä merkkivaloa. Ensimmäinen merkkivalo on lähinnä johtoa. Kun laite toimii oikein, merkkivalot toimivat seuraavasti: Ensimmäinen merkkivalo vilkkuu kerran sekunnissa. Toinen merkkivalo palaa jatkuvasti. Kolmas merkkivalo vilkkuu himmeästi 2 5 sekunnin välein. Sähkön säästämiseksi merkkivalot ovat yleensä sammuksissa. Nähdäksesi merkkivalot sinun tulee painaa valkoista/mustaa painiketta. Kiinnitä tallennin kaapeli alaspäin, jotta laatikon sisään ei pääse kosteutta. Suosittelemme, että tallennin asennetaan sähkökaapin läheisyyteen, jotta signaali siirtyy häiriöttä ja paristot kestävät mahdollisimman pitkään. 16

17 Asennuksen jälkeen Ota Smart Remote käyttöön Pääset muokkaamaan Smart Remoten asetuksia klikkaamalla nuolta oikeassa ylänurkassa ja valitsemalla sitten Asetukset -välilehden. Valitse ensin ilmalämpöpumppusi merkki ja malli. Jos et löydä juuri vastaavaa kaukosäädinmallia, niin kokeile lähintä samankaltaista mallia ja testaa toimiiko ilmalämpöpumppusi ohjaus oikein. Löytääksesi hyvän paikan Smart Remote laitteelle, valitse Smart Remoten Asetukset välilehdeltä Sijoitteluavustin ja suuntaa Smart Remoten etupuoli jolla IR lähetin sijaitsee kohti ilmalämpöpumppua ja seuraa ruudun ohjeita. Sijoitteluavustin auttaa löytämään paikan lähettämällä pumpullesi piippauskomentoja, joista tiedät yhteyden toimivan. Kun olet löytänyt hyvän paikan, kiinnitä Smart Remote paikalleen. Määritä tämän jälkeen vielä asetuksista ilmalämpöpumppusi merkki ja malli. 17

18 Asennuksen jälkeen Mobiilisovelluksen käyttö Käynnistettyäsi sovelluksen näet ensin Omat laitteet näkymän, jossa asentamasi Smart tuotteet näkyvät omissa ikkunoissaan. Klikkaamalla tuotteen kohdalta pääset tarkastelemaan kyseisen tuotteen tarkempia näkymiä. Päävalikkoon pääset klikkaamalla vasemman ylänurkan valikkonappia. Päävalikosta pääset sovelluksen eri osiin. Ilmoitukset osioista näet viimeisimmät saapuneet push viestit. Tuntihinnat näkymästä näet tuntihinnat kuluvalle ja seuraavalle vuorokaudelle sekä historian. Huom! Seuraavan päivän hinnat tulevat näkyviin vasta klo 17 mennessä kuluvana vuorokautena. Tietoa kohdasta näet saapuneet tiedotteet esimerkiksi sovelluspäivityksistä. 18 Apua kohdasta löydät hyödyllistä tietoa kuten tavalliset kysymykset, käyttöoppaat sekä asiakaspalvelun yhteystiedot.

19 Asennuksen jälkeen EnergyWatchin käytön aloittaminen Sovelluksesta voit seurata EnergyWatchin tallentamia tietoja. Sovelluksesta voit seurata EnergyWatchin tallentamia tietoja. Näet kulutuksesi juuri nyt. EnergyWatch tunnistaa laitteiden kytkeytymisen ja poiskytkeytymisen, paljonko ne kuluttavat juuri nyt sekä paljonko niiden käyttö maksaa tunnissa. Jos haluat muuttaa EnergyWatchisi asetuksia tai poistaa sen, mene kohtaan Asetukset. Voit seurata kulutustasi eri ajanjaksoina palkkikuvioista ja verrata kulutustasi eri aikoina. Voit viedä sormesi palkin päälle, jolloin näet palkin tarkan arvon. 12 minuutin näkymässä näet reaaliajassa kulutuksen ja sen muutokset 12 minuuttia taaksepäin. Tässä näet tarkalleen esimerkiksi lyhytaikaisetkin laitteiden päällekytkeytymiset. Työkalunäkymässä voit seurata eri laitteiden kulutusta ja vaikutusta sähkökulutukseesi vuorokauden aikana. Tunnista laitteita napin takaa voit muokata laitteiden nimiä sekä ryhmitellä niitä kuten haluat. Valitse haluamasi laitteet oikean laidan valintaruudulla. 19

20 Asennuksen jälkeen Smart Plugin käytön aloittaminen Nyt voit alkaa etäohjata sähkölaitteitasi ja mitata niiden kulutusta. Kohdasta Laitteet näet verkkoon yhdistämäsi Smart Plugit. Voit ohjelmoida Smart Plugiin jopa 3 eri ohjausaikataulua. Teet kodistasi asutun näköisen satunnaistoiminnolla, jonka avulla SmartPlug ei mene tarkalleen samaan aikaan päälle ja pois joka päivä. SmartPlugisi osaa toimia myös viivästetysti. Aseta viivästysaika ja paina sen jälkeen ajastin nappia. Myös SmartPlugissa olevaa nappia voidaan käyttää nyt ajastimen käynnistämiseen. Voit asettaa viiveen joko laitteen uudelleen käynnistämiselle tai sammuttamiselle. Näet, paljonko sähköä laite kuluttaa ja mitä sen käyttö maksaa. Näet kulutustiedoista, milloin Smart Plug on ollut päällä, pois päältä tai pois internetistä sekä kuluneen sähkön määrän. Jos haluat muuttaa Smart Plugiasi tai poistaa sen, mene kohtaan Asetukset. 20

21 Asennuksen jälkeen Smart Tempin käytön aloittaminen Nyt voit seurata sisä- ja ulkolämpötiloja reaaliaikaisesti ja tallennettuina historiatietoina. Smart Temp -laite mittaa lämpötilan itse laitteesta ja johdon päässä olevasta ulkoisesta anturista. Ulkoinen anturi on tarkoitettu ensisijaisesti ulkolämpötilan mittaamiseen esimerkiksi ikkunan ulkopuolelta, mutta sillä voi mitata myös muita lämpötiloja. Voit esimerkiksi mitata akvaarioveden lämpötilan. Saat SmartTempistä myös automaattisia ilmoituksia. Voit asettaa hälytykset lämpötilan ylittyessä tai alittuessa sekä patterien kulumisesta loppuun. Smart Temp tulee näkyviin laiteluetteloon. Kuvassa se näkyy ylimpänä. Laite näyttää sisä- ja ulkolämpötilan. Smart Temp voi mitata kahta eri lämpötilaa ja esittää ne erilaisina kuvaajina. Se näyttää korkeimman, matalimman ja keskimääräisen lämpötilan. Lämpötilat näytetään graafisesti myös eri ajanjaksoilta. Jos haluat muuttaa Smart Tempiäsi tai poistaa sen, mene kohtaan Asetukset. Jos haluat saada lämpötilahälytyksiä, aseta hälytysrajat Ilmoituksissa ja siellä Asetukset valikossa. 21

22 Asennuksen jälkeen Aloita Smart Remoten käyttö Smart Remotea käytetään ilmalämpöpumpun etäohjaukseen. Ohjaaminen on jopa helpompaa kuin tavallisella kaukosäätimellä. Lämpötilat esitetään graafeina eri ajanjaksoille. Smart Remote näytetään Omat laitteeni luettelossasi. Luettelossa näet yleiskuvan, eli sisä- ja ulkolämpötilan sekä lämpöpumpun tilan. Smart Remotea käytetään ilmalämpöpumpun etäohjaukseen. Ohjaaminen on jopa helpompaa kuin tavallisella kaukosäätimellä. Aikatauluasetuksilla voit ohjelmoida lämmitystä ja jäähdytystä eri viikonpäiville kolmeen eri ohjelmaan. Jos haluat muuttaa Smart Remotesi asetuksia, käyttää Sijoitteluavustinta, tai poistaa sen, voit tehdä sen Asetukset välilehdeltä. Voit myös asettaa push ilmoituksia jos asettamasi lämpötilarajat ylitetään tai alitetaan. Aseta viestit käyttöön menemällä päävalikosta Ilmoitukset kohtaan ja valitse sieltä Asetukset. 22 Voit myös käyttää micro-usb virransyöttöä esimerkiksi kännykkälaturin avulla, jolloin paristojen loppumisesta ei ole huolta. Smart Remote toimii myös nopeammin jos käytössä on microusb virransyöttö, lähetykset tapahtuvat 5 sekunnin välein verrattuna paristokäytön sekunnin lähetysväleihin. Microusb portti löytyy laitteen alaosasta ulkoisen anturin liittimen vierestä.

23 Asennuksen jälkeen Aloita Smart Moistin käyttö Smart Moistin avulla pystyt seuraamaan sekä suhteellista kosteutta että lämpötilaa mittauspisteessä. Näihin perustuen sovelluksessa on myös homeriskin arviointi, jossa huomioidaan niin kosteus kuin lämpötilakin perustuen LIM1 käyrään homeen kasvunopeudesta tavallisimpien rakennusmateriaalien pinnoilla. Smart Moist on tarkoitettu sisäkäyttöön, eli käyttäessäsi sitä kosteissa tiloissa, huolehdi siitä, että laite ja sensori on suojattu vesiroiskeilta eikä sensori pääse peittymään veteen. Smart Moistia voi käyttää myös micro-usb virransyötöllä kuivissa tiloissa. Älä käytä micro-usb virransyöttöä käyttäessäsi laitetta kosteissa tiloissa tai silloin, jos on olemassa riski että laite tai sensori putoaa veteen välttääksesi sähköiskun vaaran. Lämpötila ja suhteellinen kosteus näytetään myös graafina päivän, kuukauden tai vuoden näkymänä. Smart Moist näkyy Omat laitteeni luettelossasi. Näet luettelonäkymässä suhteellisen kosteuden, lämpötilan sekä homeriskin indikaattorin. Smart Moist mittaa suhteellista kosteutta sekä lämpötilaa, ja näet niitä graafeissa eri ajanjaksoilla. Korkein, alin sekä keskimääräinen arvo näytetään päivän, kuukauden sekä vuoden ajalle niin kosteudelle kuin lämpötilallekin. Jos haluat muokata Smart Moistin asennuksia tai poistaa sen, voit tehdä sen Asetukset välilehdeltä. Voit asettaa ilmoituksia kosteudesta tai lämpötilasta menemällä Päävalikkoon, valitsemalla Ilmoitukset ja sieltä Asetukset. Saat push viestin halutessasi kun asettamasi raja ylittyy tai alittuu. 23

24 Vattenfall Oy Sähkönmyynti Asiakaspalvelu (mpm/pvm) , kesäkuu
