1 Lämpöpumppuhaihduttimet

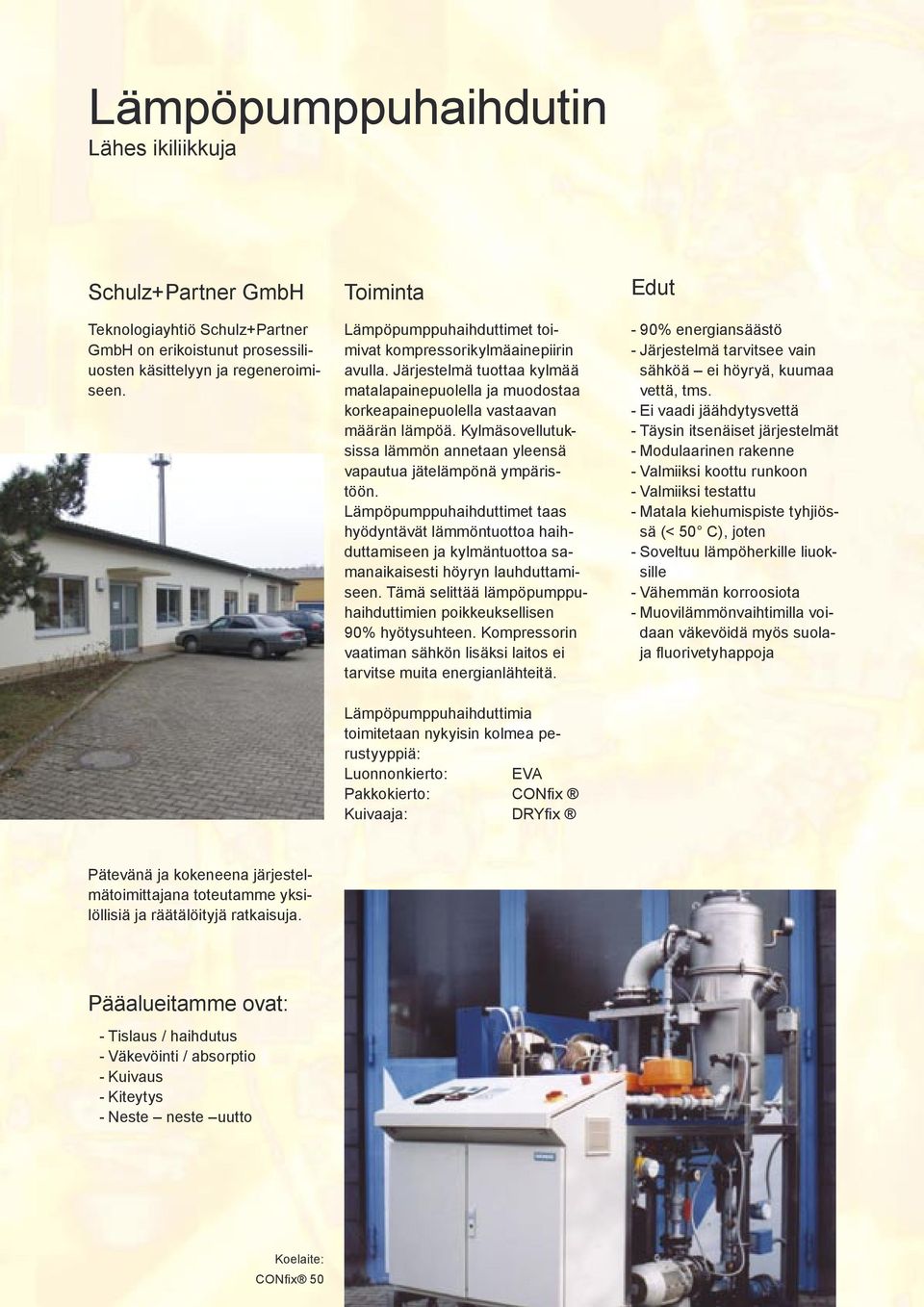

2 Lämpöpumppuhaihdutin Lähes ikiliikkuja Schulz+Partner GmbH Teknologiayhtiö Schulz+Partner GmbH on erikoistunut prosessiliuosten käsittelyyn ja regeneroimiseen. Toiminta Lämpöpumppuhaihduttimet toimivat kompressorikylmäainepiirin avulla. Järjestelmä tuottaa kylmää matalapainepuolella ja muodostaa korkeapainepuolella vastaavan määrän lämpöä. Kylmäsovellutuksissa lämmön annetaan yleensä vapautua jätelämpönä ympäristöön. Lämpöpumppuhaihduttimet taas hyödyntävät lämmöntuottoa haihduttamiseen ja kylmäntuottoa samanaikaisesti höyryn lauhduttamiseen. Tämä selittää lämpöpumppuhaihduttimien poikkeuksellisen 90% hyötysuhteen. Kompressorin vaatiman sähkön lisäksi laitos ei tarvitse muita energianlähteitä. Lämpöpumppuhaihduttimia toimitetaan nykyisin kolmea perustyyppiä: Luonnonkierto: EVA Pakkokierto: x Kuivaaja: x Edut - 90% energiansäästö - Järjestelmä tarvitsee vain sähköä ei höyryä, kuumaa vettä, tms. - Ei vaadi jäähdytysvettä - Täysin itsenäiset järjestelmät - odulaarinen rakenne - Valmiiksi koottu runkoon - Valmiiksi testattu - atala kiehumispiste tyhjiössä (< 50 C), joten - Soveltuu lämpöherkille liuoksille - Vähemmän korroosiota - uovilämmönvaihtimilla voidaan väkevöidä myös suolaja fl uorivetyhappoja Pätevänä ja kokeneena järjestelmätoimittajana toteutamme yksilöllisiä ja räätälöityjä ratkaisuja. Pääalueitamme ovat: - Tislaus / haihdutus - Väkevöinti / absorptio - Kuivaus - Kiteytys - Neste neste uutto Koelaite: x 50

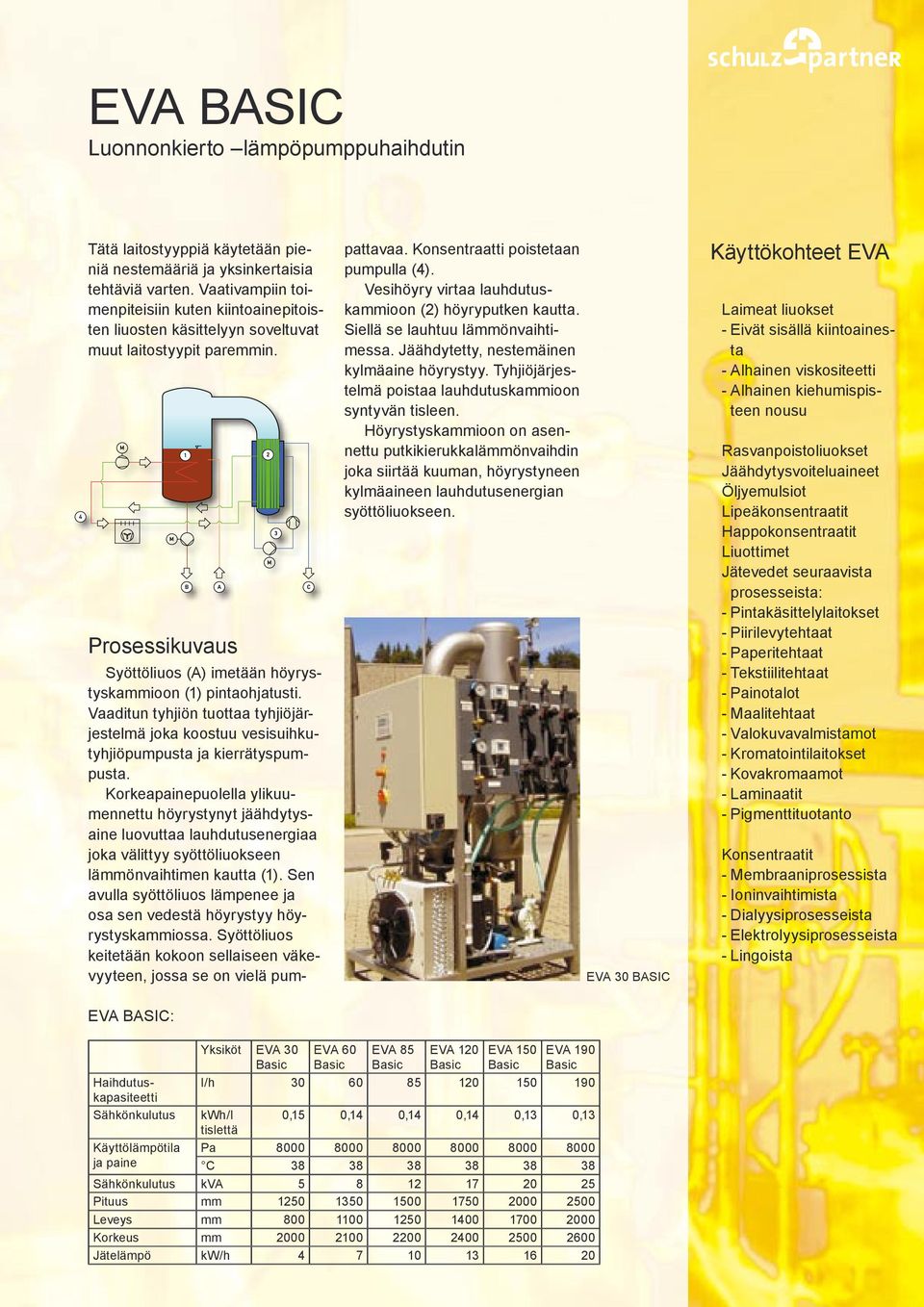

3 EVA BASIC Luonnonkierto lämpöpumppuhaihdutin Tätä laitostyyppiä käytetään pieniä nestemääriä ja yksinkertaisia tehtäviä varten. Vaativampiin toimenpiteisiin kuten kiintoainepitoisten liuosten käsittelyyn soveltuvat muut laitostyypit paremmin. Prosessikuvaus Syöttöliuos (A) imetään höyrystyskammioon (1) pintaohjatusti. Vaaditun tyhjiön tuottaa tyhjiöjärjestelmä joka koostuu vesisuihkutyhjiöpumpusta ja kierrätyspumpusta. Korkeapainepuolella ylikuumennettu höyrystynyt jäähdytysaine luovuttaa lauhdutusenergiaa joka välittyy syöttöliuokseen lämmönvaihtimen kautta (1). Sen avulla syöttöliuos lämpenee ja osa sen vedestä höyrystyy höyrystyskammiossa. Syöttöliuos keitetään kokoon sellaiseen väkevyyteen, jossa se on vielä pum- pattavaa. Konsentraatti poistetaan pumpulla (4). Vesihöyry virtaa lauhdutuskammioon (2) höyryputken kautta. Siellä se lauhtuu lämmönvaihtimessa. Jäähdytetty, nestemäinen kylmäaine höyrystyy. Tyhjiöjärjestelmä poistaa lauhdutuskammioon syntyvän tisleen. Höyrystyskammioon on asennettu putkikierukkalämmönvaihdin joka siirtää kuuman, höyrystyneen kylmäaineen lauhdutusenergian syöttöliuokseen. EVA 30 BASIC Käyttökohteet EVA Laimeat liuokset - Eivät sisällä kiintoainesta - Alhainen viskositeetti - Alhainen kiehumispisteen nousu Rasvanpoistoliuokset Jäähdytysvoiteluaineet Öljyemulsiot Lipeäkonsentraatit Happokonsentraatit Liuottimet Jätevedet seuraavista prosesseista: - Pintakäsittelylaitokset - Piirilevytehtaat - Paperitehtaat - Tekstiilitehtaat - Painotalot - aalitehtaat - Valokuvavalmistamot - Kromatointilaitokset - Kovakromaamot - Laminaatit - Pigmenttituotanto Konsentraatit - embraaniprosessista - Ioninvaihtimista - Dialyysiprosesseista - Elektrolyysiprosesseista - Lingoista EVA BASIC: Haihdutuskapasiteetti Sähkönkulutus Käyttölämpötila ja paine Yksiköt EVA 30 EVA 60 EVA 85 EVA 120 EVA 150 EVA 190 l/h kwh/l tislettä 0,15 0,14 0,14 0,14 0,13 0,13 Pa C Sähkönkulutus kva Pituus mm Leveys mm Korkeus mm Jätelämpö kw/h

4 x Pakkokiertolämpöpumppuhaihdutin Tätä pakkokiertohaihdutinta suositellaan jos höyrystymisen aiheuttama lämpöpintojen likaantuminen pitää estää. Tämä on paras ratkaisu käsiteltäessä kiteytyviä ja sakkaa muodostavia nesteitä jotka likaavat helposti lämmityspinnan käsiteltäessä. Likaantumista voidaan estää ja vähintäänkin hidastaa nostamalla syöttöliuoksen virtausnopeutta putkilämmönvaihtimessa. Kiertopumppua käytetään kierrättämään tuotetta ulkoisen lämmönvaihtimen kautta höyrystyskammioon. Tuotetta lämmitetään sen kulkiessa lämmönvaihtimen läpi ja höyrystys tapahtuu höyrystyskammiossa. Tämä vähentää oleellisesti lämpöpintojen likaantumista. Tämä rakennetyyppi sopii paremmin kuin EVA-tyypinen haihdutin korkeampiviskositeettisille liuoksille ja liuoksille joilla on kohonnut kiehumispiste. Haihduttimeen on saatavilla sekoitin lisävarusteena. x 550 EEx ateriaali: Jäähdytysaine: Tislekapasiteetti: Tehtävät: Prosessikuvaus Syöttöliuos imetään höyrystyskammioon pintaohjatusti. Vesisuihkutyhjiöpumpusta ja suljetusta jäähdytysvesipiiristä koostuva x 550 EEx Alloy 940L; kumitettu teräs; ruostumaton teräs R134a kylmäaine 550 l/h Raskasbensiinin talteenotto x Haihdutuskapasiteetti Sähkönkulutus Käyttölämpötila ja paine Yksiköt tyhjiöjärjestelmä muodostaa tarvittavan alipaineen. Korkeapainepuolella ylikuumennetun höyrystyneen jäähdytysai- x 50 x 85 x 120 x 150 x 190 x 250 x 290 x 390 x 490 x 620 l/h kwh/l tislettä 0,18 0,16 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 Pa C Sähkönkulutus kva Pituus mm Leveys mm Korkeus mm Jätelämpö kw/h

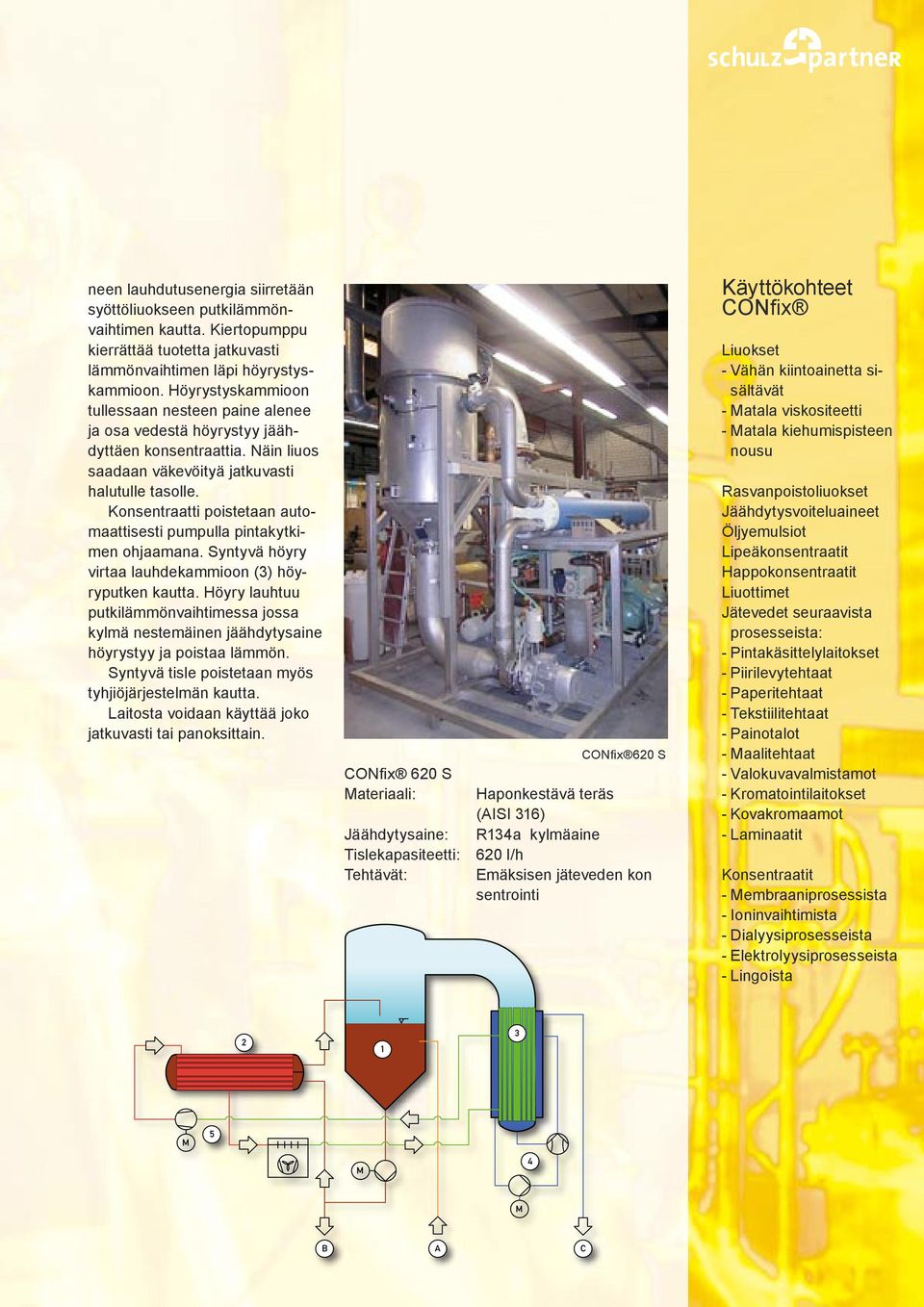

5 neen lauhdutusenergia siirretään syöttöliuokseen putkilämmönvaihtimen kautta. Kiertopumppu kierrättää tuotetta jatkuvasti lämmönvaihtimen läpi höyrystyskammioon. Höyrystyskammioon tullessaan nesteen paine alenee ja osa vedestä höyrystyy jäähdyttäen konsentraattia. Näin liuos saadaan väkevöityä jatkuvasti halutulle tasolle. Konsentraatti poistetaan automaattisesti pumpulla pintakytkimen ohjaamana. Syntyvä höyry virtaa lauhdekammioon (3) höyryputken kautta. Höyry lauhtuu putkilämmönvaihtimessa jossa kylmä nestemäinen jäähdytysaine höyrystyy ja poistaa lämmön. Syntyvä tisle poistetaan myös tyhjiöjärjestelmän kautta. Laitosta voidaan käyttää joko jatkuvasti tai panoksittain. x 620 S x 620 S ateriaali: Haponkestävä teräs (AISI 316) Jäähdytysaine: R134a kylmäaine Tislekapasiteetti: 620 l/h Tehtävät: Emäksisen jäteveden kon sentrointi Käyttökohteet x Liuokset - Vähän kiintoainetta sisältävät - atala viskositeetti - atala kiehumispisteen nousu Rasvanpoistoliuokset Jäähdytysvoiteluaineet Öljyemulsiot Lipeäkonsentraatit Happokonsentraatit Liuottimet Jätevedet seuraavista prosesseista: - Pintakäsittelylaitokset - Piirilevytehtaat - Paperitehtaat - Tekstiilitehtaat - Painotalot - aalitehtaat - Valokuvavalmistamot - Kromatointilaitokset - Kovakromaamot - Laminaatit Konsentraatit - embraaniprosessista - Ioninvaihtimista - Dialyysiprosesseista - Elektrolyysiprosesseista - Lingoista B A C

6 x Lämpöpumppukuivain Tämä laitostyyppi on täydellinen aineille jotka vaativat sekoitinhaihduttimen ja kohteisiin joissa konsentraatin jäännöskosteuden pitää olla alhainen. Prosessikuvaus Syöttöliuos imetään kuivaimeen pintaohjatusti. Vesisuihkutyhjiöpumpusta ja suljetusta jäähdytysvesipiiristä koostuva tyhjiöjärjestelmä muodostaa tarvittavan alipaineen. Korkeapainepuolella ylikuumennetun höyrystyneen jäähdytysaineen lauhdutusenergia siirretään syöttöliuokseen kaksoisvaippalämmönvaihtimen kautta. Kuivaimessa pyyhkimellinen sekoitin estää lämmönvaihtimen pintojen likaantumisen. Lämmönsyötön johdosta osa vedestä haihtuu. Täten kokoon keitettävä tuote saadaan kuivattua halutulle tasolle. Höyry siirtyy lauhdutuskammioon (3) höyryputken kautta. Höyry lauhtuu putkilämmönvaihtimessa, jossa jäähdytetty kylmäaine haihtuu, C B A x x 15 ateriaali: Alloy 904L Tislekapasiteetti: 15 l/h Käyttökohde: Erilaiset kromija kloridipitoiset jätevedet Haihdutuskapasiteetti Sähkönkulutus Käyttölämpötila ja paine Yksiköt keräten lauhtuvan höyryn lämpöä. Syntyvä tisle poistuu tyhjiösysteemin kautta. Konsentraatti poistetaan laitoksen etupuolella sijaitsevan aukon kautta. Laitosta käytetään panoksittain. x 10 x 15 x 20 x 25 x 35 x 50 l/h kwh/l tislettä 0,25 0,25 0,20 0,20 0,20 0,20 Pa C Sähkönkulutus kva Pituus mm Leveys mm Korkeus mm Jätelämpö kw/h

7 Erikoistyypit Tietyissä toiminnoissa on vältettävä välitöntä kontaktia syöttöliuoksen ja metallisten lämmönvaihtimen pintojen välillä. Vaikka on teoreettisesti mahdollista pinnoittaa lämmönsiirtimen putkien metallipinnat, tämä ei käytännössä ole aina toteutettavissa oleva vaihtoehto. Tällöin käytetään muovisia lämmönsiirtimiä. Tämä kuitenkin vaatii ylimääräisen kylmäainekierron, joka johtaa 10% korkeampaan energiankulutukseen. Huomioi, että tässä esitellyt tyyppisarjat ovat vain osa kattavaa tuotevalikoimaamme. Rakennamme lämpöpumppuhaihduttimia joiden tislekapasiteetti on jopa l/h. Erikoislaitokset ATEXmääräysten mukaisilla Ex-suojatuilla laitteilla ovat myös saatavilla. Nämä suunnitellaan ja otetaan käyttöön täysin yksilöidysti. Laitoksiamme on saatavilla useista eri materiaaleista, kuten: - Ruostumaton / haponkestävä teräs - Hastelloy, titaani, zirkonium - PP / PE - PVDF / PFA - Piikarbidi - Grafi itti Palvelu Schulz+Partner GmbH on pätevä ja kokenut haihdutinlaitteiden toimittaja joka toimittaa myös yksilöityjä ratkaisuja. Suunnittelemme, toteutamme ja huollamme kokonaisia laitoksia kuten myös prosessiyksiköitä ja yksittäisiä komponentteja. Projektisimulaatiot yhdessä mittavien kokeiden kanssa laboratoriossamme ja pilottilaitoksissamme takaavat turvallisen ja optimoidun laitoksen. Olemme myös omistautuneita jatkuvaan kehitykseen ja innovatiivisten teknologioiden integraatioon. Tämä antaa meille mahdollisuuden tyydyttää vaativimmatkin asiakastarpeet pitkälläkin aikavälillä, yhdistäen taloudellisuuden taattuun toiminnalliseen turvallisuuteen. Schulz+Partner GmbH tarjoaa myös merkittäviä suunnittelu- ja myynninjälkeisiä palveluita koulutetun huoltotiiminsä kautta. Autamme esimerkiksi selvittämään prosessisuunnitteluun liittyviä kysymyksiä ja seisomme rinnallasi pätevillä neuvoilla ja tuella jos törmäät ongelmiin ohjaustai jäähdytyslaitteiston kanssa. Tähän tarkoitukseen tarjoamme yksilöllisiä huoltosopimuksia jotka ovat saatavilla Euroopassa. Erityisesti jatkuvasti merkitystään nostavan laitosoptimaation valossa voitte tukeutua meihin luotettavana kumppaninanne. x käyttökohteet Liuokset - Joissa kiintoainetta - Korkea viskositeetti - Alhainen kiehumispisteen nousu Rasvanpoistoliuokset Jäähdytysvoiteluaineet Öljyemulsiot Lipeäkonsentraatit Happokonsentraatit Liuottimien kierrätys Jätevedet seuraavista prosesseista: - Pintakäsittelylaitokset - Piirilevytehtaat - Paperitehtaat - Tekstiilitehtaat - Painotalot - aalitehtaat - Valokuvavalmistamot - Kromatointilaitokset - Kovakromaamot - Laminaatit - Pigmenttituotanto Konsentraatit - embraaniprosessista - Ioninvaihtimista - Dialyysiprosesseista - Elektrolyysiprosesseista - Lingoista

8 Prosessijätevedet Suolaliuokset Orgaaniset liuokset ineraalihapot Lipeät Käymistuotannon jätevedet - Liuottimet ineraaliöljyt Suotovedet Toiminta-alueet Haihdutus Lämpöpumppuhaihduttimet Falling film haihduttimet Luonnonkierto- / pakkokiertohaihduttimet Kompressorihaihduttimet Ohutkalvohaihduttimet Short path haihduttimet Kiteyttäminen Höyrystinkiteyttimet Jäähdytyskiteyttimet Kuivaus Thin film -kuivaajat, combi - kuivaaja Lämpöpumppukuivaaja Rectification absorptio Puhdistuskolonnit, välipohjat ja täyteaineet Absorptiokolonnit Schulz+Partner GmbH Suomessa Oy Galvatek Ab Box 46 FIN Lahti Tel Fax Neste neste uutto Sekoitetut ja pulssitetut uuttokolonnit Hämmenninlaskeuttajat Suunnittelu Konsultointi Laboratorio- / pilottikokeet Prosessikehitys ja simuloinnit Esiselvitykset Yleis- ja yksityiskohtasuunnittelu 3D-asennussuunnittelu Automaatio, mittaus ja ohjaustekniikka ateriaalien hankinta Asennus ja valvonta Käyttöönotto Käyttöohjeet ja opastus Laitosvalmistus Avaimet käteen laitokset Täydelliset esikootut laitteistot Erikoislaitteet aitoskomponentit Huolto varaosat Huoltosopimukset, erityisesti lämpö-pumppulaitoksiin Varaosien pikatoimitus
