1 Energiaa auringosta Haluamme puhdasta ja turvallista aurinkosähköä kaikille VALOE OYJ Insinöörinkatu Mikkeli

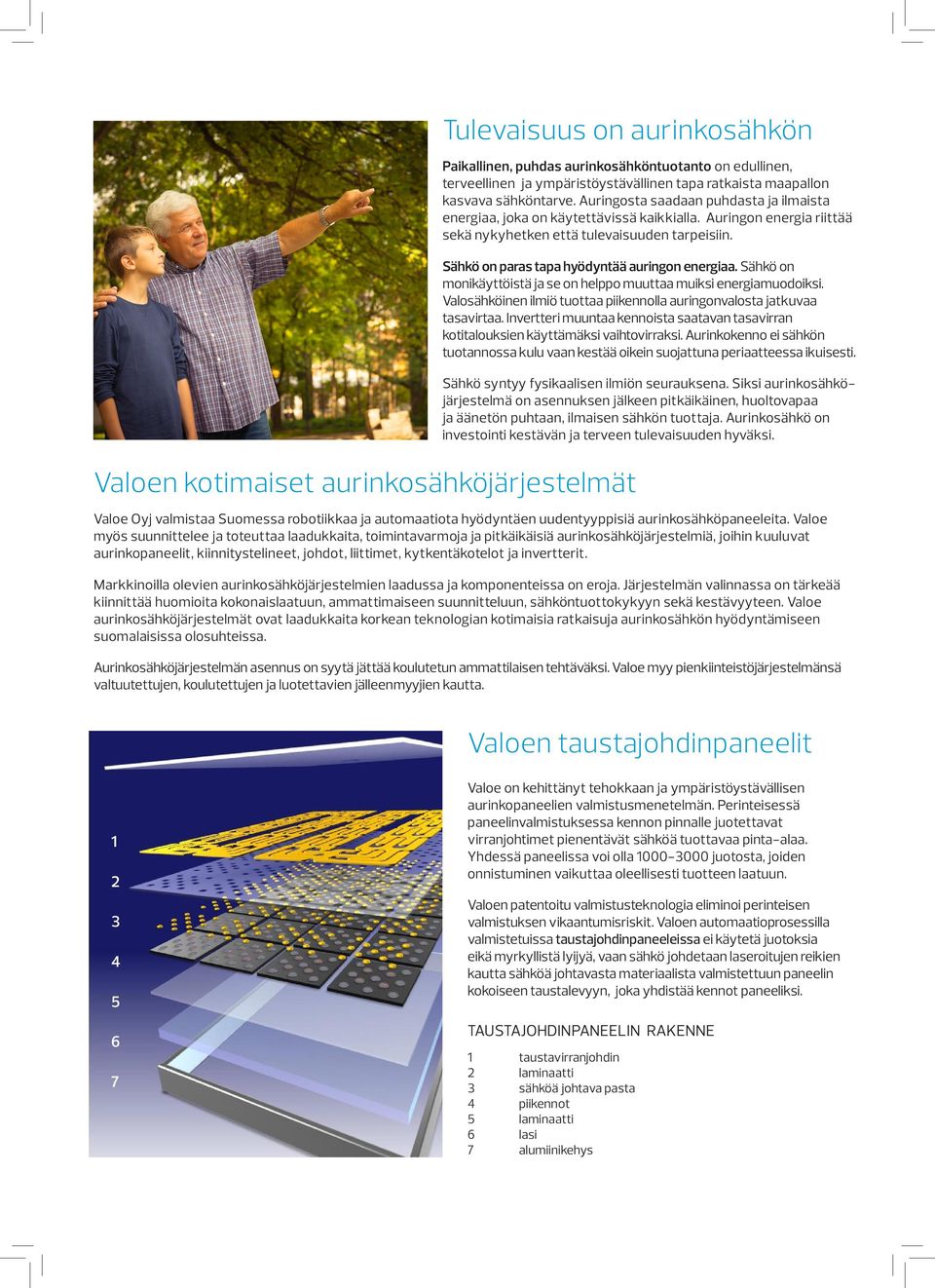

2 Tulevaisuus on aurinkosähkön Valoen kotimaiset aurinkosähköjärjestelmät Paikallinen, puhdas aurinkosähköntuotanto on edullinen, terveellinen ja ympäristöystävällinen tapa ratkaista maapallon kasvava sähköntarve. Auringosta saadaan puhdasta ja ilmaista energiaa, joka on käytettävissä kaikkialla. Auringon energia riittää sekä nykyhetken että tulevaisuuden tarpeisiin. Sähkö on paras tapa hyödyntää auringon energiaa. Sähkö on monikäyttöistä ja se on helppo muuttaa muiksi energiamuodoiksi. Valosähköinen ilmiö tuottaa piikennolla auringonvalosta jatkuvaa tasavirtaa. Invertteri muuntaa kennoista saatavan tasavirran kotitalouksien käyttämäksi vaihtovirraksi. Aurinkokenno ei sähkön tuotannossa kulu vaan kestää oikein suojattuna periaatteessa ikuisesti. Sähkö syntyy fysikaalisen ilmiön seurauksena. Siksi aurinkosähköjärjestelmä on asennuksen jälkeen pitkäikäinen, huoltovapaa ja äänetön puhtaan, ilmaisen sähkön tuottaja. Aurinkosähkö on investointi kestävän ja terveen tulevaisuuden hyväksi. Valoe Oyj valmistaa Suomessa robotiikkaa ja automaatiota hyödyntäen uudentyyppisiä aurinkosähköpaneeleita. Valoe myös suunnittelee ja toteuttaa laadukkaita, toimintavarmoja ja pitkäikäisiä aurinkosähköjärjestelmiä, joihin kuuluvat aurinkopaneelit, kiinnitystelineet, johdot, liittimet, kytkentäkotelot ja invertterit. Markkinoilla olevien aurinkosähköjärjestelmien laadussa ja komponenteissa on eroja. Järjestelmän valinnassa on tärkeää kiinnittää huomioita kokonaislaatuun, ammattimaiseen suunnitteluun, sähköntuottokykyyn sekä kestävyyteen. Valoe aurinkosähköjärjestelmät ovat laadukkaita korkean teknologian kotimaisia ratkaisuja aurinkosähkön hyödyntämiseen suomalaisissa olosuhteissa. Aurinkosähköjärjestelmän asennus on syytä jättää koulutetun ammattilaisen tehtäväksi. Valoe myy pienkiinteistöjärjestelmänsä valtuutettujen, koulutettujen ja luotettavien jälleenmyyjien kautta. Valoen taustajohdinpaneelit Valoe on kehittänyt tehokkaan ja ympäristöystävällisen aurinkopaneelien valmistusmenetelmän. Perinteisessä paneelinvalmistuksessa kennon pinnalle juotettavat virranjohtimet pienentävät sähköä tuottavaa pinta-alaa. Yhdessä paneelissa voi olla juotosta, joiden onnistuminen vaikuttaa oleellisesti tuotteen laatuun. Valoen patentoitu valmistusteknologia eliminoi perinteisen valmistuksen vikaantumisriskit. Valoen automaatioprosessilla valmistetuissa taustajohdinpaneeleissa ei käytetä juotoksia eikä myrkyllistä lyijyä, vaan sähkö johdetaan laseroitujen reikien kautta sähköä johtavasta materiaalista valmistettuun paneelin kokoiseen taustalevyyn, joka yhdistää kennot paneeliksi. TAUSTAJOHDINPANEELIN RAKENNE 1 taustavirranjohdin 2 laminaatti 3 sähköä johtava pasta 4 piikennot 5 laminaatti 6 lasi 7 alumiinikehys

3 Suomalaisella teknologialla Suomessa valmistetut aurinkopaneelit - paras arvo aurinkoinvestoinnillesi AUTOMAATIOLLA LAATUA JA TEHOKKUUTTA Korkean automaatioasteen ansiosta Valoen paneelit ovat tasalaatuisia, tehokkaita ja kestäviä suurin kokonaisähköntuottokyky käyttöaikana markkinoiden matalin sähkön tuotantokustannus PUHDASTA SÄHKÖÄ VUOSIKYMMENIÄ Järjestelmän materiaalien tulee kestää aikaa ja ilmaston rasituksia. Käytämme vain korkealaatuisimpia, testattuja materiaaleja, ilmastoomme sopivia komponentteja ja asiantuntevia asentajia. KOTIMAINEN DESIGNPANEELI Teknologiamme mahdollistaa järjestelmän viimeistellyn ulkonäön, joka kelpaa myös arkkitehtoonisiin tai historiallisiin kohteisiin. Tyylikkäät, tummat aurinkopaneelit sopivat erilaisille katoille ja hyvinkin näkyville paikoille. LISÄARVOA KIINTEISTÖLLE Korkealaatuinen ja tyylikäs Valoe-aurinkosähköjärjestelmä parantaa kiinteistön arvoa ja energiatehokkuutta. Aurinkosähköä voi kuluttaa eettisesti ja hyvällä omallatunnolla. VALOEN PANEELIEN TAKUU materiaalien ja valmistuksen osalta 25 vuotta sähköntuoton osalta 40 vuotta

4 Valoe aurinkosähköjärjestelmät pienkiinteistöille Valitse tarpeisiin sopivin järjestelmä laajasta valikoimasta: Aurinkosähköjärjestelmä Paneeleita Nimellisteho Asennus pintaala* Invertteri Valoe 3,2 12 3,18 kwp 20 m2 Fronius Symo M Valoe 4,8 18 4,77 kwp 29 m2 Fronius Symo M Valoe 5,3 20 5,30 kwp 33 m2 Fronius Symo M Valoe 6,4 24 6,36 kwp 39 m2 Fronius Symo M Valoe 7,4 28 7,42 kwp 46 m2 Fronius Symo M Valoe 8,5 32 8,48 kwp 52 m2 Fronius Symo M Valoe 10, ,60 kwp 65 m2 Fronius Symo M Valoe 15, ,90 kwp 98 m2 Fronius Symo M Valoe 21, ,20 kwp 131 m2 Fronius Symo M *Asennuspinta-ala vinokatolle yhdelle kentälle Kysy myös suuremmista mittatilauksena suunniteltavista Valoe aurinkosähkövoimaloista yritysten, maatalouden ym. tarpeisiin. Valoe-järjestelmiin voi helposti liittää akkukapasiteettia aurinkosähkön maksimaaliseksi hyödyntämiseksi. Valoe aurinkosähköjärjestelmän sisältökuvaus Valoe Chrome 265 W taustajohdinpaneelit Fronius Symo M, 3-vaihe verkkoinvertteri, kahdella MPPT (maximum power point tracking) säätimellä sekä sähköntuoton wlan/ ethernet etäseurannalla Valoe paneelien kattoasennuskiinnikkeet valittavissa kattotyypin mukaan kaikille vinokatoille Alumiinikiskot ja pikaliittimet paneelien kiinnitykseen vinokatoille Alumiinitelineet paneelien asentamiseen tasakatoille DC kaapelit Alkuperäiset MC4 multi-contact DC liittimet Turvakytkin Täydelliset asennus- ja tekniset ohjeet suomeksi ja englanniksi Alkuperämaa Suomi Itävalta Suomi Saksa Hollanti Saksa Sveitsi Suomi Valoen paneelin mitat Valoe Chrome aurinkopaneelin mitat Valoe Chrome aurinkopaneelin paino 1612 x 983 x 35 mm 17,5 kg

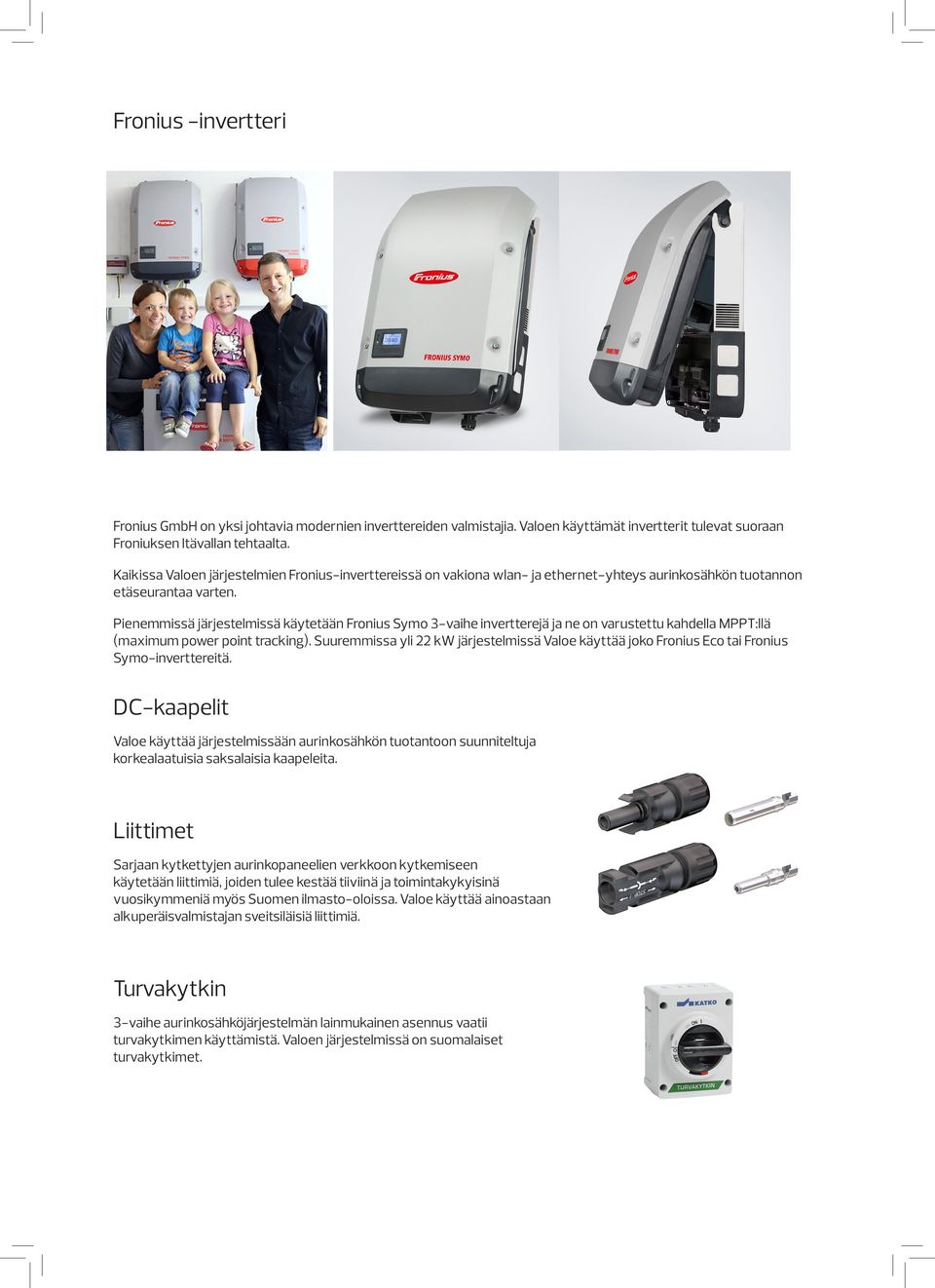

5 Fronius -invertteri Fronius GmbH on yksi johtavia modernien inverttereiden valmistajia. Valoen käyttämät invertterit tulevat suoraan Froniuksen Itävallan tehtaalta. Kaikissa Valoen järjestelmien Fronius-inverttereissä on vakiona wlan- ja ethernet-yhteys aurinkosähkön tuotannon etäseurantaa varten. Pienemmissä järjestelmissä käytetään Fronius Symo 3-vaihe invertterejä ja ne on varustettu kahdella MPPT:llä (maximum power point tracking). Suuremmissa yli 22 kw järjestelmissä Valoe käyttää joko Fronius Eco tai Fronius Symo-inverttereitä. DC-kaapelit Valoe käyttää järjestelmissään aurinkosähkön tuotantoon suunniteltuja korkealaatuisia saksalaisia kaapeleita. Liittimet Sarjaan kytkettyjen aurinkopaneelien verkkoon kytkemiseen käytetään liittimiä, joiden tulee kestää tiiviinä ja toimintakykyisinä vuosikymmeniä myös Suomen ilmasto-oloissa. Valoe käyttää ainoastaan alkuperäisvalmistajan sveitsiläisiä liittimiä. Turvakytkin 3-vaihe aurinkosähköjärjestelmän lainmukainen asennus vaatii turvakytkimen käyttämistä. Valoen järjestelmissä on suomalaiset turvakytkimet.

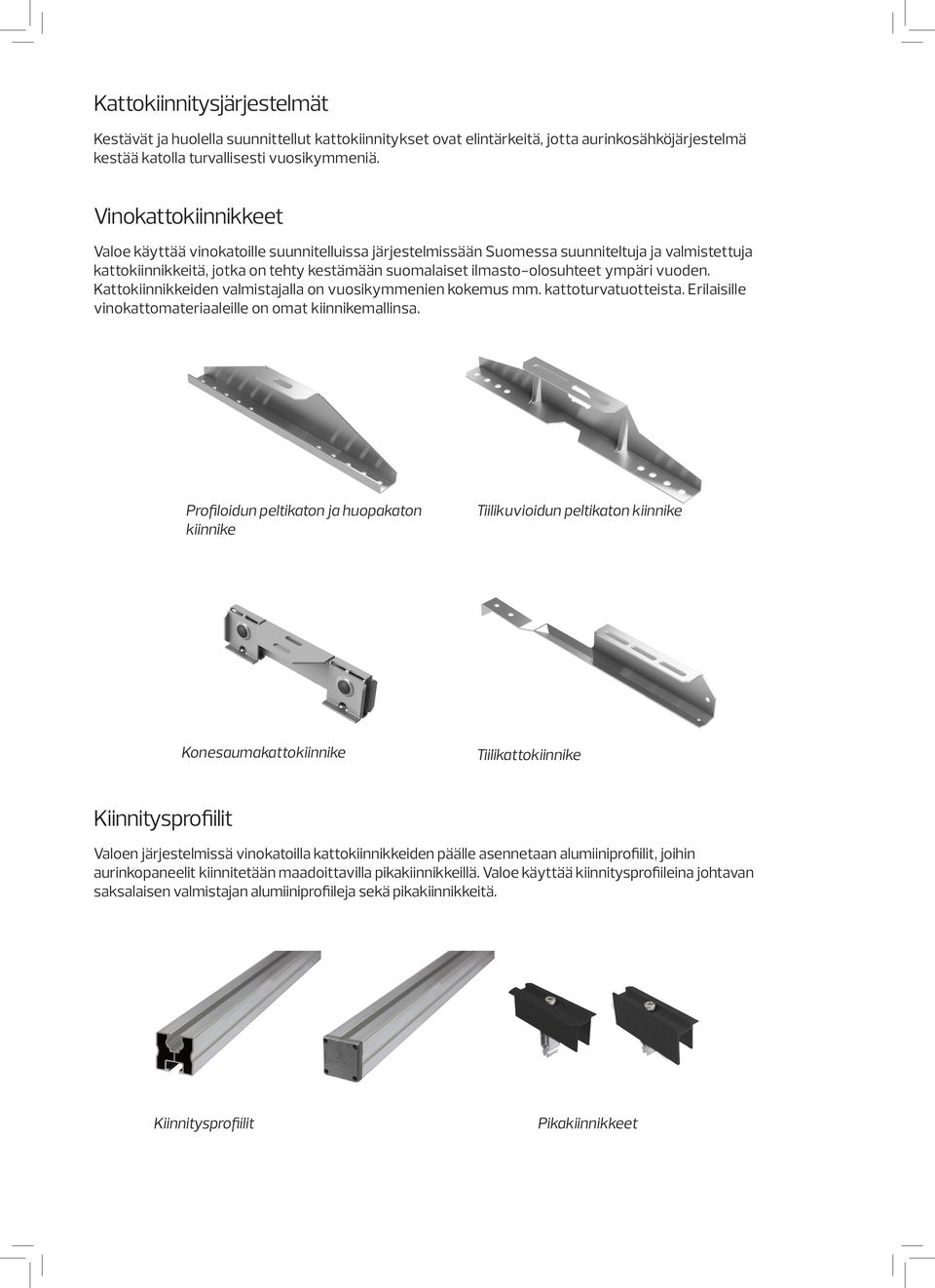

6 Kattokiinnitysjärjestelmät Kestävät ja huolella suunnittellut kattokiinnitykset ovat elintärkeitä, jotta aurinkosähköjärjestelmä kestää katolla turvallisesti vuosikymmeniä. Vinokattokiinnikkeet Valoe käyttää vinokatoille suunnitelluissa järjestelmissään Suomessa suunniteltuja ja valmistettuja kattokiinnikkeitä, jotka on tehty kestämään suomalaiset ilmasto-olosuhteet ympäri vuoden. Kattokiinnikkeiden valmistajalla on vuosikymmenien kokemus mm. kattoturvatuotteista. Erilaisille vinokattomateriaaleille on omat kiinnikemallinsa. Profiloidun peltikaton ja huopakaton kiinnike Tiilikuvioidun peltikaton kiinnike Konesaumakattokiinnike Tiilikattokiinnike Kiinnitysprofiilit Valoen järjestelmissä vinokatoilla kattokiinnikkeiden päälle asennetaan alumiiniprofiilit, joihin aurinkopaneelit kiinnitetään maadoittavilla pikakiinnikkeillä. Valoe käyttää kiinnitysprofiileina johtavan saksalaisen valmistajan alumiiniprofiileja sekä pikakiinnikkeitä. Kiinnitysprofiilit Pikakiinnikkeet

7 Tasakattotelineet Tasakatoille tehtävissä asennuksissa aurinkopaneelit kiinnitetään yleensä vaakatasoon erityisille tasakatoille suunnitelluille telineille. Asennustapa on turvallinen, koska katteeseen ei tarvitse tehdä reikiä. Valoe käyttää järjestelmissään tasakatoilla hollantilaisia alumiinitelineitä. Tasakattoteline Päätylevy tuulensuojaksi tasakattoasennukseen Tasakattokiinnityksissä käytetään betonipainoja tuuli- ja lumikuorman vuoksi. Mitä suurempi paneelin asennuskulma on sitä enemmän painoja tarvitaan. Valoe tarjoaa tasakattojärjestelmiinsä lisävarusteina mm. tuulensuojalevyjä telineiden ja paneelien taakse. Näin kaikki johdotukset ja painot saadaan suojaan ja järjestelmästä entistä esteettisempi. Lisäksi Valoen tasakattojärjestelmiin on saatavissa erityiset alumiiniprofiilit paneelikenttien ja rivien kiinnitykseen. Tämä on suositeltavaa, kun halutaan pienentää lisäpainojen tarvetta ja parantaa järjestelmän kestävyyttä esim. ankarissa tuuliolosuhteissa. Tasakattoasennus, lisävarusteina alumiiniprofiilit ja tuulensuojalevyt Kiinnitys loivalle katolle

8 Valoen valtuutettu jälleenmyyjä: ı ı Valoe Oyj Insinöörinkatu Mikkeli ı ı
