1 Kartta 53 NtM 17 / Tm/UfS/NtM *198.(T) 53, 54 G/836 Suomi. Perämeri. Kalajoki. Maakalla. ODAS -poiju. Finland. Bottenviken. Kalajoki. Maakalla. ODAS-boj. Finland. Bay of Bothnia. Kalajoki. Maakalla. ODAS buoy. Ajankohta: avovesikauden 2016 loppuun Tidpunkt: till slutet av säsongen med öppet vatten 2016 Time: to the end of the open water season 2016 Odas poiju boj buoy: N E Oranssi pyöreä poiju, jossa valkoinen antenni. Halkaisija 40 cm. Orange rund boj med vit antenn. Diameter 40 cm. Orange spherical buoy with white antenna. Diameter 40 cm. (Ilmatieteen laitos/meteorologiska institutet/finnish Meteorological Institute, Helsinki/Helsingfors 2016) Tm/UfS/NtM * , 117.B G/836/836.1 Suomi. Perämeri. Kalajoki. Keskuskarin venereitti (1.0 m). Poistetut linjamerkit. Karttamerkinnän muutos. Finland. Bottenviken. Kalajoki. Keskuskari båtrutt (1.0 m). Indragna ensmärken. Ändrad kartmarkering. Finland. Bay of Bothnia. Kalajoki. Keskuskari small craft route (1.0 m). Discontinued leading beacons. Amend chart. Poistetut linjamerkit Indragna ensmärken Discontinued leading beacons Poista Stryk Delete: No 1) N E 2) N E Poista taululinja Stryk enslinjen Delete leading line (FTA, Vaasa/Vasa 2016) Tm/UfS/NtM *7. 53, 54 G/836

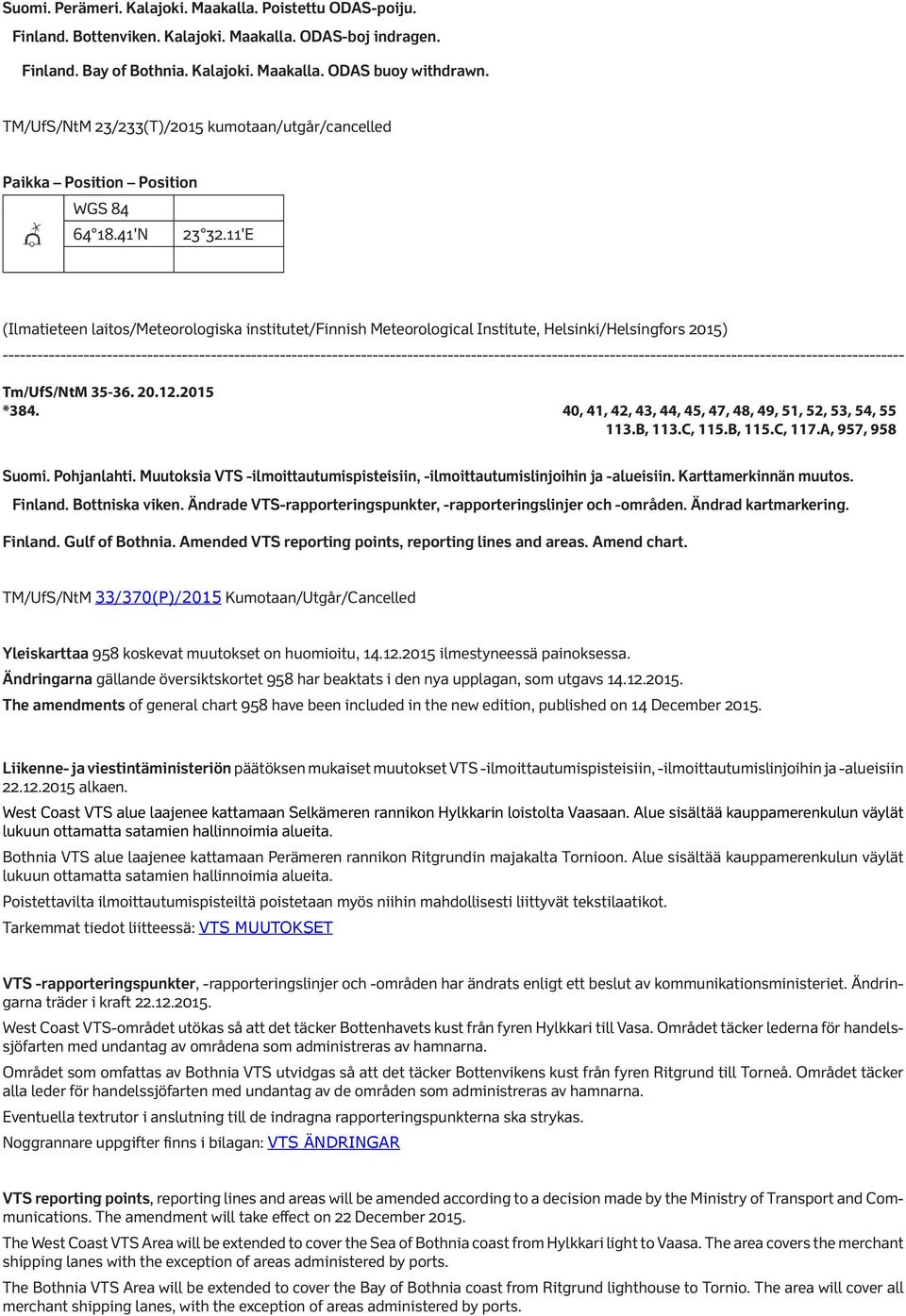

2 Suomi. Perämeri. Kalajoki. Maakalla. Poistettu ODAS-poiju. Finland. Bottenviken. Kalajoki. Maakalla. ODAS-boj indragen. Finland. Bay of Bothnia. Kalajoki. Maakalla. ODAS buoy withdrawn. TM/UfS/NtM 23/233(T)/2015 kumotaan/utgår/cancelled Paikka Position Position 'N 'E (Ilmatieteen laitos/meteorologiska institutet/finnish Meteorological Institute, Helsinki/Helsingfors 2015) - Tm/UfS/NtM * , 41, 42, 43, 44, 45, 47, 48, 49, 51, 52, 53, 54, B, 113.C, 115.B, 115.C, 117.A, 957, 958 Suomi. Pohjanlahti. Muutoksia VTS -ilmoittautumispisteisiin, -ilmoittautumislinjoihin ja -alueisiin. Karttamerkinnän muutos. Finland. Bottniska viken. Ändrade VTS-rapporteringspunkter, -rapporteringslinjer och -områden. Ändrad kartmarkering. Finland. Gulf of Bothnia. Amended VTS reporting points, reporting lines and areas. Amend chart. TM/UfS/NtM 33/370(P)/2015 Kumotaan/Utgår/Cancelled Yleiskarttaa 958 koskevat muutokset on huomioitu, ilmestyneessä painoksessa. Ändringarna gällande översiktskortet 958 har beaktats i den nya upplagan, som utgavs The amendments of general chart 958 have been included in the new edition, published on 14 December Liikenne- ja viestintäministeriön päätöksen mukaiset muutokset VTS -ilmoittautumispisteisiin, -ilmoittautumislinjoihin ja -alueisiin alkaen. West Coast VTS alue laajenee kattamaan Selkämeren rannikon Hylkkarin loistolta Vaasaan. Alue sisältää kauppamerenkulun väylät lukuun ottamatta satamien hallinnoimia alueita. Bothnia VTS alue laajenee kattamaan Perämeren rannikon Ritgrundin majakalta Tornioon. Alue sisältää kauppamerenkulun väylät lukuun ottamatta satamien hallinnoimia alueita. Poistettavilta ilmoittautumispisteiltä poistetaan myös niihin mahdollisesti liittyvät tekstilaatikot. Tarkemmat tiedot liitteessä: VTS MUUTOKSET VTS -rapporteringspunkter, -rapporteringslinjer och -områden har ändrats enligt ett beslut av kommunikationsministeriet. Ändringarna träder i kraft West Coast VTS-området utökas så att det täcker Bottenhavets kust från fyren Hylkkari till Vasa. Området täcker lederna för handelssjöfarten med undantag av områdena som administreras av hamnarna. Området som omfattas av Bothnia VTS utvidgas så att det täcker Bottenvikens kust från fyren Ritgrund till Torneå. Området täcker alla leder för handelssjöfarten med undantag av de områden som administreras av hamnarna. Eventuella textrutor i anslutning till de indragna rapporteringspunkterna ska strykas. Noggrannare uppgifter finns i bilagan: VTS ÄNDRINGAR VTS reporting points, reporting lines and areas will be amended according to a decision made by the Ministry of Transport and Communications. The amendment will take effect on 22 December The West Coast VTS Area will be extended to cover the Sea of Bothnia coast from Hylkkari light to Vaasa. The area covers the merchant shipping lanes with the exception of areas administered by ports. The Bothnia VTS Area will be extended to cover the Bay of Bothnia coast from Ritgrund lighthouse to Tornio. The area will cover all merchant shipping lanes, with the exception of areas administered by ports.

3 Possible text boxes in connection with the discontinued reporting points shall be deleted. More information in the annex: VTS AMENDMENTS (FTA, Helsinki/Helsingfors 2015) Tm/UfS/NtM *233.(T) 53, 54 G/836

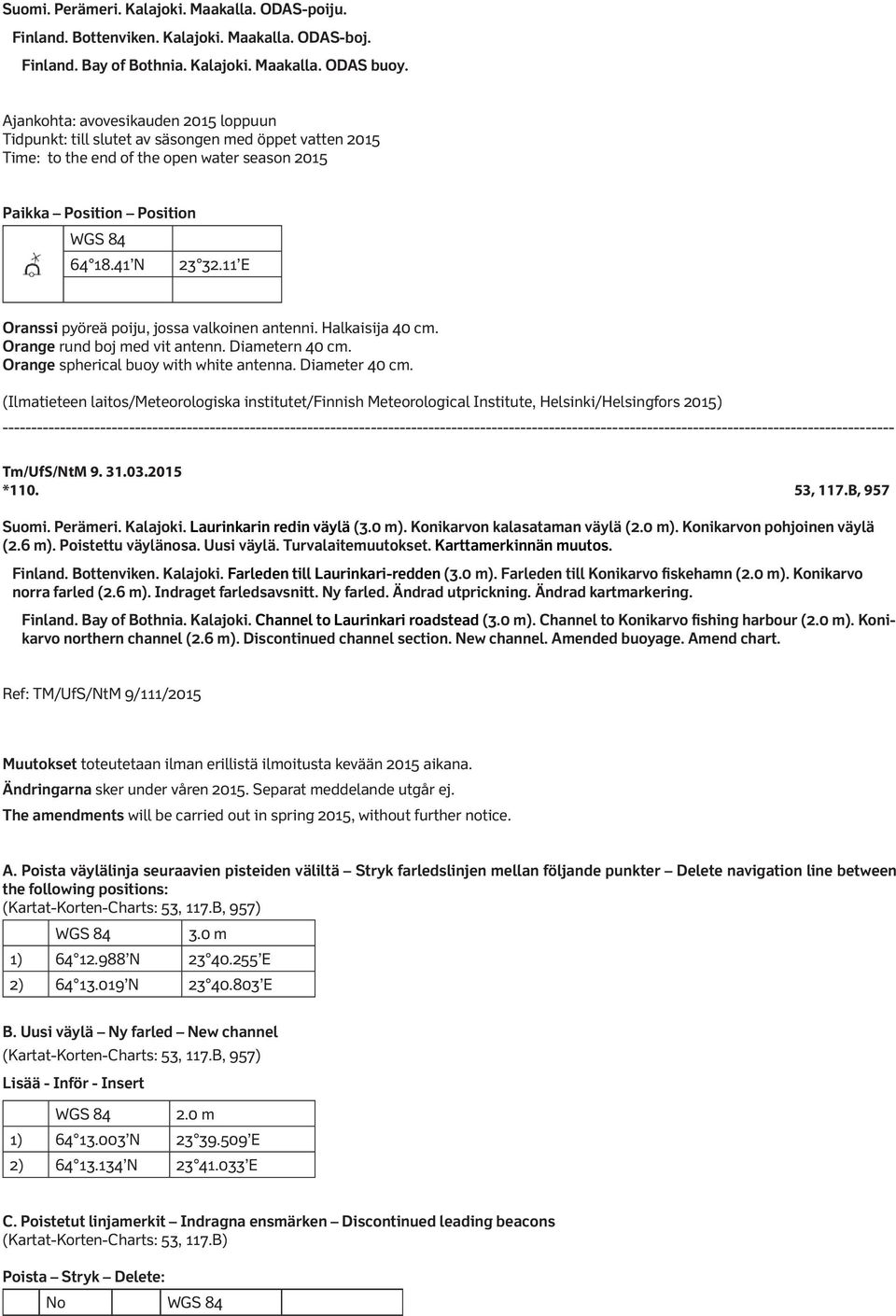

4 Suomi. Perämeri. Kalajoki. Maakalla. ODAS-poiju. Finland. Bottenviken. Kalajoki. Maakalla. ODAS-boj. Finland. Bay of Bothnia. Kalajoki. Maakalla. ODAS buoy. Ajankohta: avovesikauden 2015 loppuun Tidpunkt: till slutet av säsongen med öppet vatten 2015 Time: to the end of the open water season 2015 Paikka Position Position N E Oranssi pyöreä poiju, jossa valkoinen antenni. Halkaisija 40 cm. Orange rund boj med vit antenn. Diametern 40 cm. Orange spherical buoy with white antenna. Diameter 40 cm. (Ilmatieteen laitos/meteorologiska institutet/finnish Meteorological Institute, Helsinki/Helsingfors 2015) Tm/UfS/NtM * , 117.B, 957 Suomi. Perämeri. Kalajoki. Laurinkarin redin väylä (3.0 m). Konikarvon kalasataman väylä (2.0 m). Konikarvon pohjoinen väylä (2.6 m). Poistettu väylänosa. Uusi väylä. Turvalaitemuutokset. Karttamerkinnän muutos. Finland. Bottenviken. Kalajoki. Farleden till Laurinkari-redden (3.0 m). Farleden till Konikarvo fiskehamn (2.0 m). Konikarvo norra farled (2.6 m). Indraget farledsavsnitt. Ny farled. Ändrad utprickning. Ändrad kartmarkering. Finland. Bay of Bothnia. Kalajoki. Channel to Laurinkari roadstead (3.0 m). Channel to Konikarvo fishing harbour (2.0 m). Konikarvo northern channel (2.6 m). Discontinued channel section. New channel. Amended buoyage. Amend chart. Ref: TM/UfS/NtM 9/111/2015 Muutokset toteutetaan ilman erillistä ilmoitusta kevään 2015 aikana. Ändringarna sker under våren Separat meddelande utgår ej. The amendments will be carried out in spring 2015, without further notice. A. Poista väylälinja seuraavien pisteiden väliltä Stryk farledslinjen mellan följande punkter Delete navigation line between the following positions: (Kartat-Korten-Charts: 53, 117.B, 957) 3.0 m 1) N E 2) N E B. Uusi väylä Ny farled New channel (Kartat-Korten-Charts: 53, 117.B, 957) Lisää - Inför - Insert 2.0 m 1) N E 2) N E C. Poistetut linjamerkit Indragna ensmärken Discontinued leading beacons (Kartat-Korten-Charts: 53, 117.B) Poista Stryk Delete: No

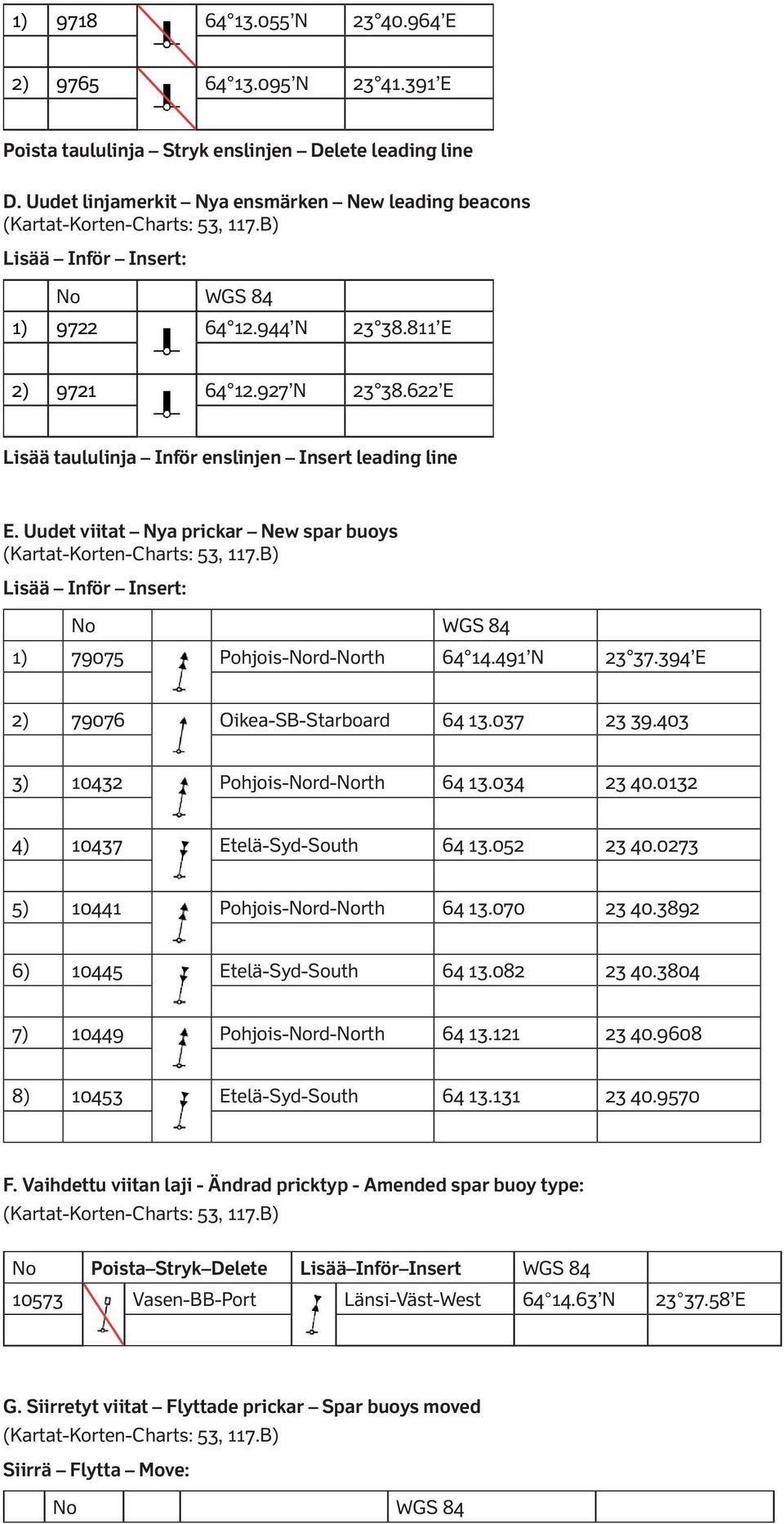

5 1) N E 2) N E Poista taululinja Stryk enslinjen Delete leading line D. Uudet linjamerkit Nya ensmärken New leading beacons (Kartat-Korten-Charts: 53, 117.B) Lisää Inför Insert: No 1) N E 2) N E Lisää taululinja Inför enslinjen Insert leading line E. Uudet viitat Nya prickar New spar buoys (Kartat-Korten-Charts: 53, 117.B) Lisää Inför Insert: No 1) Pohjois-Nord-North N E 2) Oikea-SB-Starboard ) Pohjois-Nord-North ) Etelä-Syd-South ) Pohjois-Nord-North ) Etelä-Syd-South ) Pohjois-Nord-North ) Etelä-Syd-South F. Vaihdettu viitan laji - Ändrad pricktyp - Amended spar buoy type: (Kartat-Korten-Charts: 53, 117.B) No Poista Stryk Delete Lisää Inför Insert Vasen-BB-Port Länsi-Väst-West N E G. Siirretyt viitat Flyttade prickar Spar buoys moved (Kartat-Korten-Charts: 53, 117.B) Siirrä Flytta Move: No

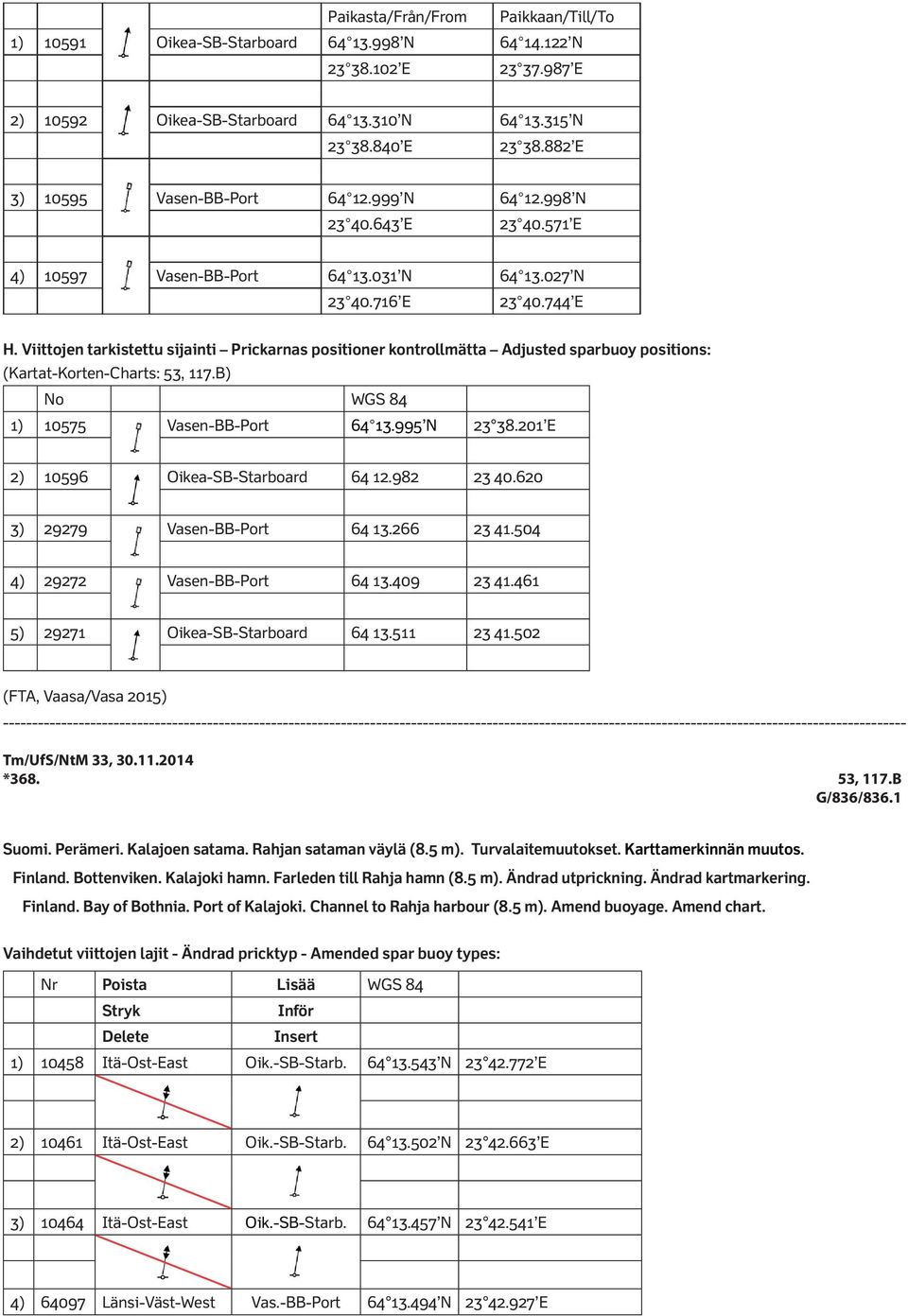

6 Paikasta/Från/From Paikkaan/Till/To 1) Oikea-SB-Starboard N N E E 2) Oikea-SB-Starboard N N E E 3) Vasen-BB-Port N N E E 4) Vasen-BB-Port N N E E H. Viittojen tarkistettu sijainti Prickarnas positioner kontrollmätta Adjusted sparbuoy positions: (Kartat-Korten-Charts: 53, 117.B) No 1) Vasen-BB-Port N E 2) Oikea-SB-Starboard ) Vasen-BB-Port ) Vasen-BB-Port ) Oikea-SB-Starboard (FTA, Vaasa/Vasa 2015) Tm/UfS/NtM 33, * , 117.B G/836/836.1 Suomi. Perämeri. Kalajoen satama. Rahjan sataman väylä (8.5 m). Turvalaitemuutokset. Karttamerkinnän muutos. Finland. Bottenviken. Kalajoki hamn. Farleden till Rahja hamn (8.5 m). Ändrad utprickning. Ändrad kartmarkering. Finland. Bay of Bothnia. Port of Kalajoki. Channel to Rahja harbour (8.5 m). Amend buoyage. Amend chart. Vaihdetut viittojen lajit - Ändrad pricktyp - Amended spar buoy types: Nr Poista Lisää Stryk Inför Delete Insert 1) Itä-Ost-East Oik.-SB-Starb N E 2) Itä-Ost-East Oik.-SB-Starb N E 3) Itä-Ost-East Oik.-SB-Starb N E 4) Länsi-Väst-West Vas.-BB-Port N E

7 5) Länsi-Väst-West Vas.-BB-Port N E 6) Etelä-Syd-South Vas.-BB-Port N E (FTA, Vaasa/Vasa 2014) Tm/UfS/NtM *351.(T) 52, 53, 54, 957, 958 Suomi. Perämeri. Lohtaja. Vattajanniemi. Puolustusvoimat ampuu ilmatorjunta-asein. Varoitus. Finland. Bottenviken. Lochteå. Vattajanniemi. Försvarsmakten skjuter med luftvärnsvapen. Varning. Finland. Bay of Bothnia. Lohtaja. Vattajanniemi. The Finnish Defence Forces fire anti-aircraft weapons. Warning. Puolustusvoimat ampuu ilmatorjunta-asein: Ajankohta: klo 00: klo 24:00 Suomen aikaa, kaikkina vuorokauden aikoina. Försvarsmakten skjuter med luftvärnsvapen: Tidpunkt: kl. 00: kl. 24:00 lokal finsk tid dygnet runt. The Finnish Defence Forces fire anti-aircraft weapons: Time: From 18 November 2014, hours to 22 November hours local Finnish time around the clock. Vaarallinen alue - Farligt område - Danger area: 1) N E 2) ) ) ) ) ) ) Eteläraja: Hakunti Paskalaaka, pois lukien Poroluoto (Renö), pois lukien Tankar, josta edelleen länsiluoteeseen 40 km. Länsiraja: Lohtajan Vattajanniemen rantaviivasta 56 km länsiluoteeseen. Itäraja: Hakunti Hevoskari, josta 40 km pohjoiseen. Alueella liikkuvia kehotetaan seuraamaan merivaroituksia ja radioliikennettä erityisen tarkasti. Lentojen aikana ilmamaalin tähystäminen optisilla apuvälineillä (esim. kiikari) on kiellettyä silmäturvallisuuden takaamiseksi. Lisätietoja: puh Farligt område: Sydlig gräns: Hakunti Paskalaaka, exklusive Renö (Poroluoto), exklusive Tankar, varifrån den sträcker sig 40 km i västnordvästlig riktning. Västlig gräns: sträcker sig 56 km i västnordvästlig riktning från strandlinjen i Vattajannniemi i Lochteå. Ostlig gräns: Hakunti Hevoskari varifrån den sträcker sig 40 km i nordlig riktning. Alla som rör sig i området uppmanas följa med navigationsvarningarna och radiotrafiken med största uppmärksamhet. För att undvika ögonskador är det under den pågående flygmanövern förbjudet att använda optisk utrustning (t.ex. kikare) för att spana in luftmålen.

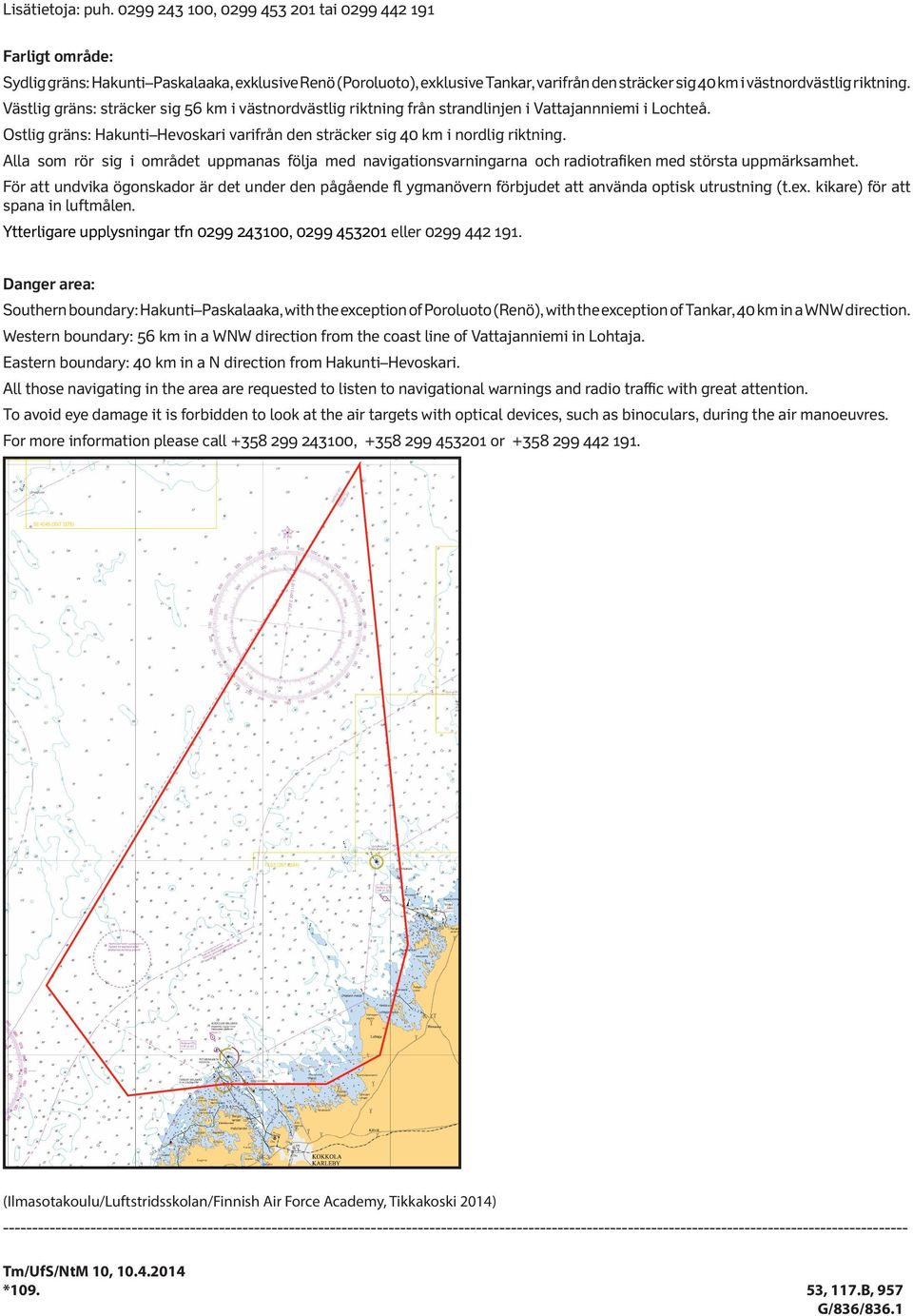

8 Ytterligare upplysningar tfn Danger area: Southern boundary: Hakunti Paskalaaka, with the exception of Poroluoto (Renö), with the exception of Tankar, 40 km in a WNW direction. Western boundary: 56 km in a WNW direction from the coast line of Vattajanniemi in Lohtaja. Eastern boundary: 40 km in an N direction from Hakunti Hevoskari. All those navigating in the area are requested to listen to navigational warnings and radio traffic with great attention. To avoid eye damage it is forbidden to look at the air targets with optical devices, such as binoculars, during the air manoeuvres. For more information please call (Ilmasotakoulu/Luftstridsskolan/Finnish Air Force Academy, Tikkakoski 2014) Tm/UfS/NtM * , 957 F/835 G/836 Suomi. Perämeri. Kalajoki. Rahjan sataman väylä (8.5 m). Syvyystietojen muutokset. Karttamerkinnän muutos. Finland. Bottenviken. Kalajoki. Farleden till Rahja hamn (8.5 m). Ändrad djupinformation. Ändrad kartmarkering. Finland. Bay of Bothnia. Kalajoki. Channel to Rahja harbour (8.5 m). Amended depth information. Amend chart. 1) Poista-Stryk-Delete N E

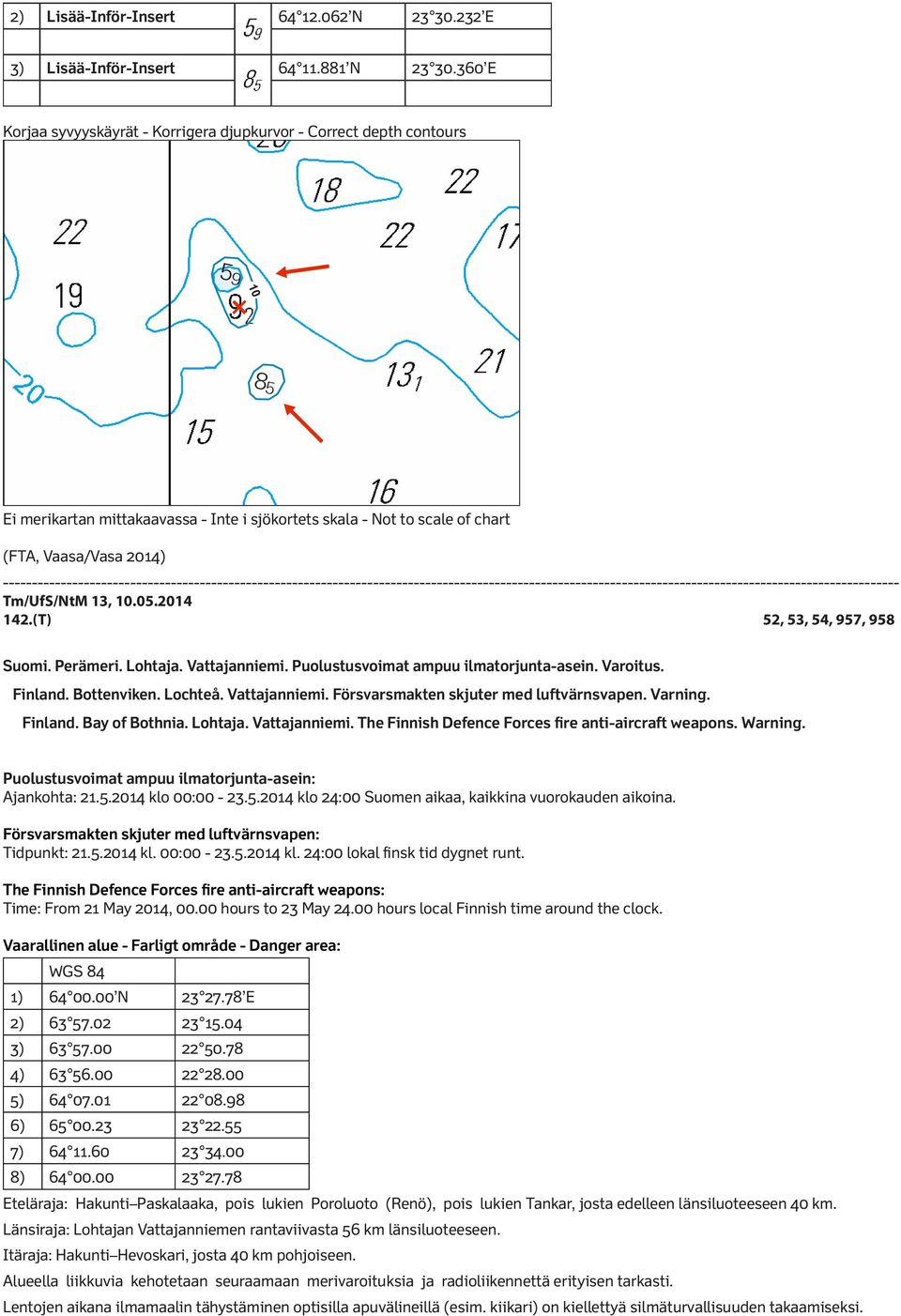

9 2) Lisää-Inför-Insert N E 3) Lisää-Inför-Insert N E Korjaa syvyyskäyrät - Korrigera djupkurvor - Correct depth contours 5 9, 10 m E 8 5 m Ei merikartan mittakaavassa - Inte i sjökortets skala - Not to scale of chart (FTA, Vaasa/Vasa 2014) Tm/UfS/NtM 13, (T) 52, 53, 54, 957, 958 Suomi. Perämeri. Lohtaja. Vattajanniemi. Puolustusvoimat ampuu ilmatorjunta-asein. Varoitus. Finland. Bottenviken. Lochteå. Vattajanniemi. Försvarsmakten skjuter med luftvärnsvapen. Varning. Finland. Bay of Bothnia. Lohtaja. Vattajanniemi. The Finnish Defence Forces fire anti-aircraft weapons. Warning. Puolustusvoimat ampuu ilmatorjunta-asein: Ajankohta: klo 00: klo 24:00 Suomen aikaa, kaikkina vuorokauden aikoina. Försvarsmakten skjuter med luftvärnsvapen: Tidpunkt: kl. 00: kl. 24:00 lokal finsk tid dygnet runt. The Finnish Defence Forces fire anti-aircraft weapons: Time: From 21 May 2014, hours to 23 May hours local Finnish time around the clock. Vaarallinen alue - Farligt område - Danger area: 1) N E 2) ) ) ) ) ) ) Eteläraja: Hakunti Paskalaaka, pois lukien Poroluoto (Renö), pois lukien Tankar, josta edelleen länsiluoteeseen 40 km. Länsiraja: Lohtajan Vattajanniemen rantaviivasta 56 km länsiluoteeseen. Itäraja: Hakunti Hevoskari, josta 40 km pohjoiseen. Alueella liikkuvia kehotetaan seuraamaan merivaroituksia ja radioliikennettä erityisen tarkasti. Lentojen aikana ilmamaalin tähystäminen optisilla apuvälineillä (esim. kiikari) on kiellettyä silmäturvallisuuden takaamiseksi.

10 Lisätietoja: puh , tai Farligt område: Sydlig gräns: Hakunti Paskalaaka, exklusive Renö (Poroluoto), exklusive Tankar, varifrån den sträcker sig 40 km i västnordvästlig riktning. Västlig gräns: sträcker sig 56 km i västnordvästlig riktning från strandlinjen i Vattajannniemi i Lochteå. Ostlig gräns: Hakunti Hevoskari varifrån den sträcker sig 40 km i nordlig riktning. Alla som rör sig i området uppmanas följa med navigationsvarningarna och radiotrafiken med största uppmärksamhet. För att undvika ögonskador är det under den pågående fl ygmanövern förbjudet att använda optisk utrustning (t.ex. kikare) för att spana in luftmålen. Ytterligare upplysningar tfn , eller Danger area: Southern boundary: Hakunti Paskalaaka, with the exception of Poroluoto (Renö), with the exception of Tankar, 40 km in a WNW direction. Western boundary: 56 km in a WNW direction from the coast line of Vattajanniemi in Lohtaja. Eastern boundary: 40 km in a N direction from Hakunti Hevoskari. All those navigating in the area are requested to listen to navigational warnings and radio traffic with great attention. To avoid eye damage it is forbidden to look at the air targets with optical devices, such as binoculars, during the air manoeuvres. For more information please call , or (Ilmasotakoulu/Luftstridsskolan/Finnish Air Force Academy, Tikkakoski 2014) Tm/UfS/NtM 10, * , 117.B, 957 G/836/836.1

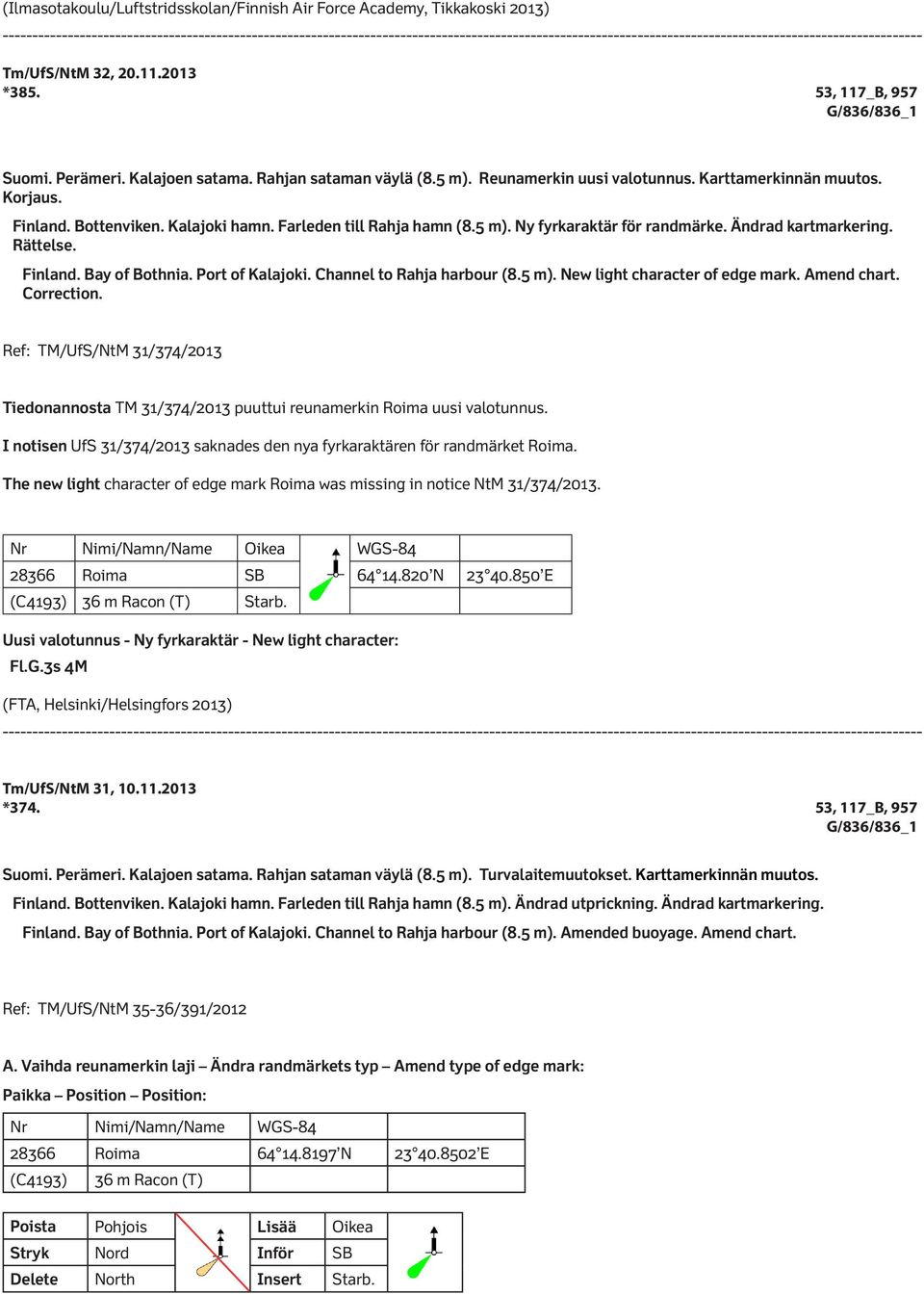

11 Suomi. Perämeri. Kalajoen satama. Rahjan sataman väylä (8.5 m). Reunamerkki Roima. Poistettu racon. Karttamerkinnän muutos. Finland. Bottenviken. Kalajoki hamn. Farleden till Rahja hamn (8.5 m). Randmärke Roima. Indragen racon. Ändrad kartmarkering. Finland. Bay of Bothnia. Port of Kalajoki. Channel to Rahja harbour (8.5 m). Edge mark Roima. Withdrawn racon. Amend chart. Ref: TM/UfS/NtM 32/385/2013 Poista racon (T) Stryk racon (T) Delete racon (T): Nr Nimi/Namn/Name Oikea WGS Roima SB N E (C4193) Fl.G.3s 4M Starb. Racon (T) 36m (FTA, Helsinki/Helsingfors 2014) Tm/UfS/NtM 32, (T) 52, 53, 54, 957, 958 Suomi. Perämeri. Lohtaja. Vattajanniemi. Puolustusvoimat ampuu ilmatorjunta-asein. Varoitus. Finland. Bottenviken. Lochteå. Vattajanniemi. Försvarsmakten skjuter med luftvärnsvapen. Varning. Finland. Bay of Bothnia. Lohtaja. Vattajanniemi. The Finnish Defence Forces fire anti-aircraft weapons. Warning. Puolustusvoimat ampuu ilmatorjunta-asein: Ajankohta: klo 00:00 24:00 Suomen aikaa. Försvarsmakten skjuter med luftvärnsvapen: Tidpunkt: kl kl lokal tid. The Finnish Defence Forces fire anti-aircraft weapons: Time: 27 November 2013 from hours to 30 November hours local time. Vaarallinen alue - Farligt område - Danger area 1) N E 2) ) ) ) ) ) ) Eteläraja: Hakunti Paskalaaka, pois lukien Poroluoto (Renö), pois lukien Tankar, josta edelleen länsiluoteeseen 40 km. Länsiraja: Lohtajan Vattajanniemen rantaviivasta 56 km länsiluoteeseen. Itäraja: Hakunti Hevoskari, josta 40 km pohjoiseen. Lakikorkeus on metriä. Farligt område: Sydlig gräns: Hakunti Paskalaaka, exklusive Renö (Poroluoto), exklusive Tankar, varifrån den sträcker sig 40 km i västnordvästlig riktning.

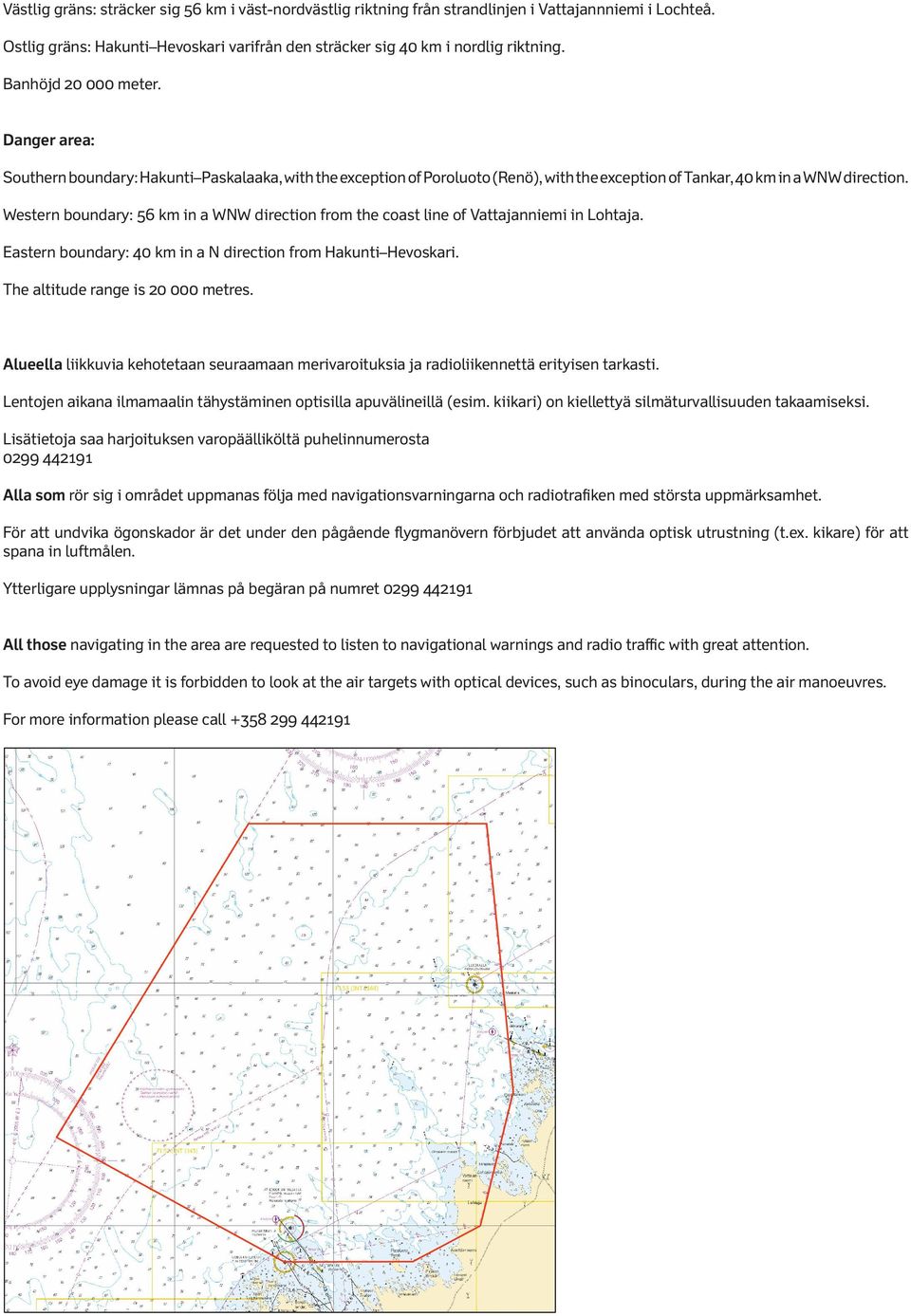

12 Västlig gräns: sträcker sig 56 km i väst-nordvästlig riktning från strandlinjen i Vattajannniemi i Lochteå. Ostlig gräns: Hakunti Hevoskari varifrån den sträcker sig 40 km i nordlig riktning. Banhöjd meter. Danger area: Southern boundary: Hakunti Paskalaaka, with the exception of Poroluoto (Renö), with the exception of Tankar, 40 km in a WNW direction. Western boundary: 56 km in a WNW direction from the coast line of Vattajanniemi in Lohtaja. Eastern boundary: 40 km in a N direction from Hakunti Hevoskari. The altitude range is metres. Alueella liikkuvia kehotetaan seuraamaan merivaroituksia ja radioliikennettä erityisen tarkasti. Lentojen aikana ilmamaalin tähystäminen optisilla apuvälineillä (esim. kiikari) on kiellettyä silmäturvallisuuden takaamiseksi. Lisätietoja saa harjoituksen varopäälliköltä puhelinnumerosta Alla som rör sig i området uppmanas följa med navigationsvarningarna och radiotrafiken med största uppmärksamhet. För att undvika ögonskador är det under den pågående flygmanövern förbjudet att använda optisk utrustning (t.ex. kikare) för att spana in luftmålen. Ytterligare upplysningar lämnas på begäran på numret All those navigating in the area are requested to listen to navigational warnings and radio traffic with great attention. To avoid eye damage it is forbidden to look at the air targets with optical devices, such as binoculars, during the air manoeuvres. For more information please call

13 (Ilmasotakoulu/Luftstridsskolan/Finnish Air Force Academy, Tikkakoski 2013) Tm/UfS/NtM 32, * , 117_B, 957 G/836/836_1 Suomi. Perämeri. Kalajoen satama. Rahjan sataman väylä (8.5 m). Reunamerkin uusi valotunnus. Karttamerkinnän muutos. Korjaus. Finland. Bottenviken. Kalajoki hamn. Farleden till Rahja hamn (8.5 m). Ny fyrkaraktär för randmärke. Ändrad kartmarkering. Rättelse. Finland. Bay of Bothnia. Port of Kalajoki. Channel to Rahja harbour (8.5 m). New light character of edge mark. Amend chart. Correction. Ref: TM/UfS/NtM 31/374/2013 Tiedonannosta TM 31/374/2013 puuttui reunamerkin Roima uusi valotunnus. I notisen UfS 31/374/2013 saknades den nya fyrkaraktären för randmärket Roima. The new light character of edge mark Roima was missing in notice NtM 31/374/2013. Nr Nimi/Namn/Name Oikea WGS Roima SB N E (C4193) 36 m Racon (T) Starb. Uusi valotunnus - Ny fyrkaraktär - New light character: Fl.G.3s 4M (FTA, Helsinki/Helsingfors 2013) Tm/UfS/NtM 31, * , 117_B, 957 G/836/836_1 Suomi. Perämeri. Kalajoen satama. Rahjan sataman väylä (8.5 m). Turvalaitemuutokset. Karttamerkinnän muutos. Finland. Bottenviken. Kalajoki hamn. Farleden till Rahja hamn (8.5 m). Ändrad utprickning. Ändrad kartmarkering. Finland. Bay of Bothnia. Port of Kalajoki. Channel to Rahja harbour (8.5 m). Amended buoyage. Amend chart. Ref: TM/UfS/NtM 35-36/391/2012 A. Vaihda reunamerkin laji Ändra randmärkets typ Amend type of edge mark: Paikka Position Position: Nr Nimi/Namn/Name WGS Roima N E (C4193) 36 m Racon (T) Poista Pohjois Lisää Oikea Stryk Nord Inför SB Delete North Insert Starb.

14 B. Vaihda tyyppi Ändra typ Amend type: Paikka Position Position WGS N E Nr Poista Etelä Lisää Vasen Stryk Syd Inför BB Delete South Insert Port C. Uusi valopoiju Ny lysboj - New light buoy Lisää Inför Insert: Nr Vasen BB N E Port (FTA, Vaasa/Vasa 2013)
