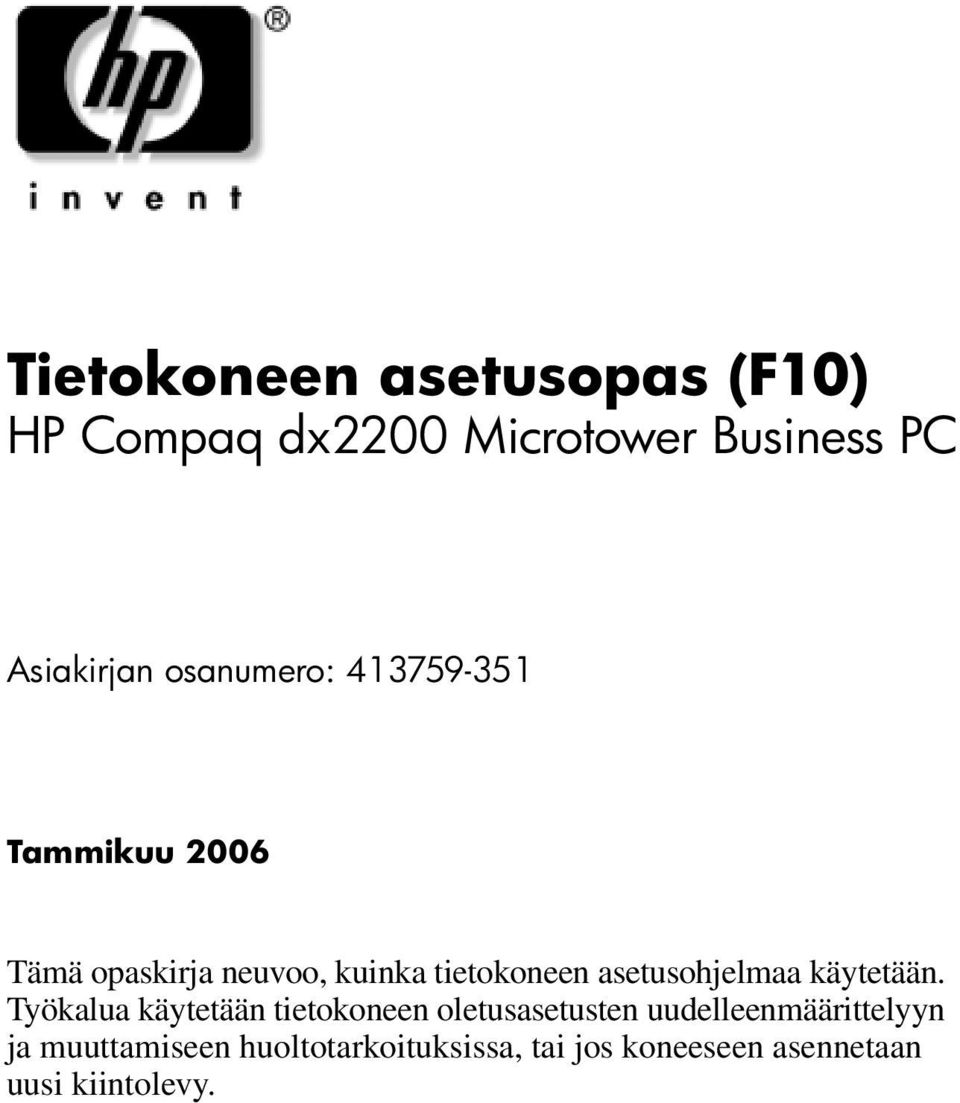

1 Tietokoneen asetusopas (F10) HP Compaq dx2200 Microtower Business PC Asiakirjan osanumero: Tammikuu 2006 Tämä opaskirja neuvoo, kuinka tietokoneen asetusohjelmaa käytetään. Työkalua käytetään tietokoneen oletusasetusten uudelleenmäärittelyyn ja muuttamiseen huoltotarkoituksissa, tai jos koneeseen asennetaan uusi kiintolevy.

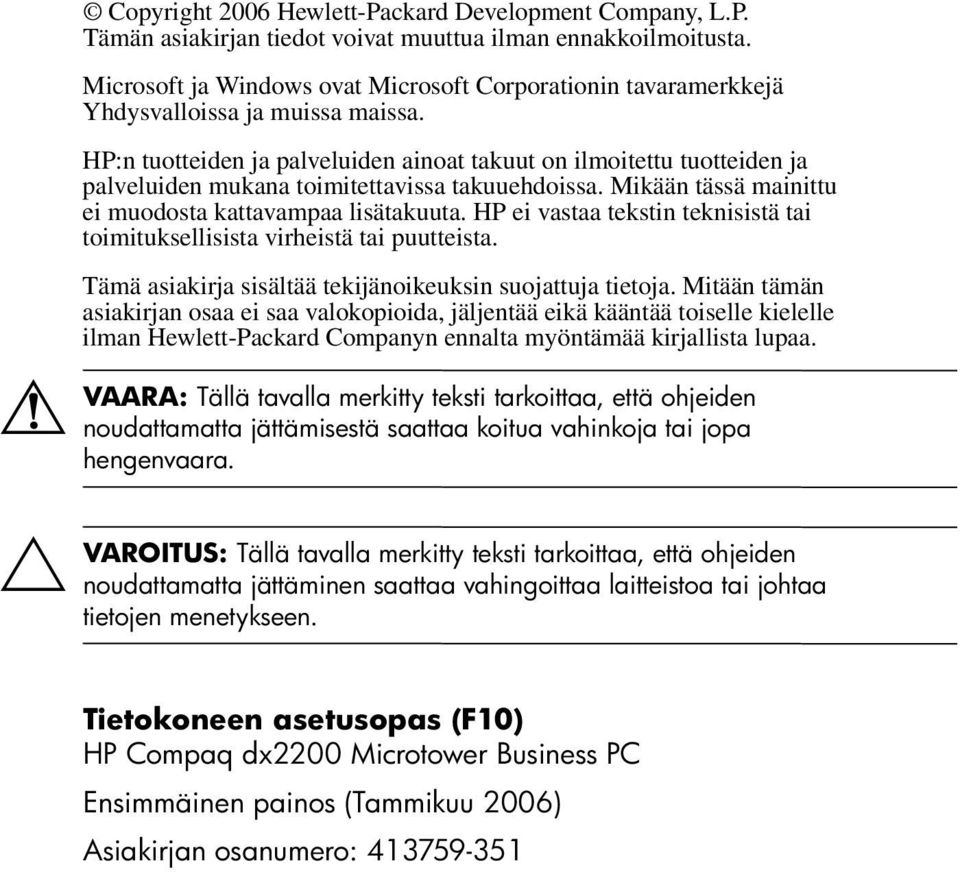

2 Å VAARA: Ä VAROITUS: Copyright 2006 Hewlett-Packard Development Company, L.P. Tämän asiakirjan tiedot voivat muuttua ilman ennakkoilmoitusta. Microsoft ja Windows ovat Microsoft Corporationin tavaramerkkejä Yhdysvalloissa ja muissa maissa. HP:n tuotteiden ja palveluiden ainoat takuut on ilmoitettu tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Mikään tässä mainittu ei muodosta kattavampaa lisätakuuta. HP ei vastaa tekstin teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Mitään tämän asiakirjan osaa ei saa valokopioida, jäljentää eikä kääntää toiselle kielelle ilman Hewlett-Packard Companyn ennalta myöntämää kirjallista lupaa. Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Tietokoneen asetusopas (F10) HP Compaq dx2200 Microtower Business PC Ensimmäinen painos (Tammikuu 2006) Asiakirjan osanumero:

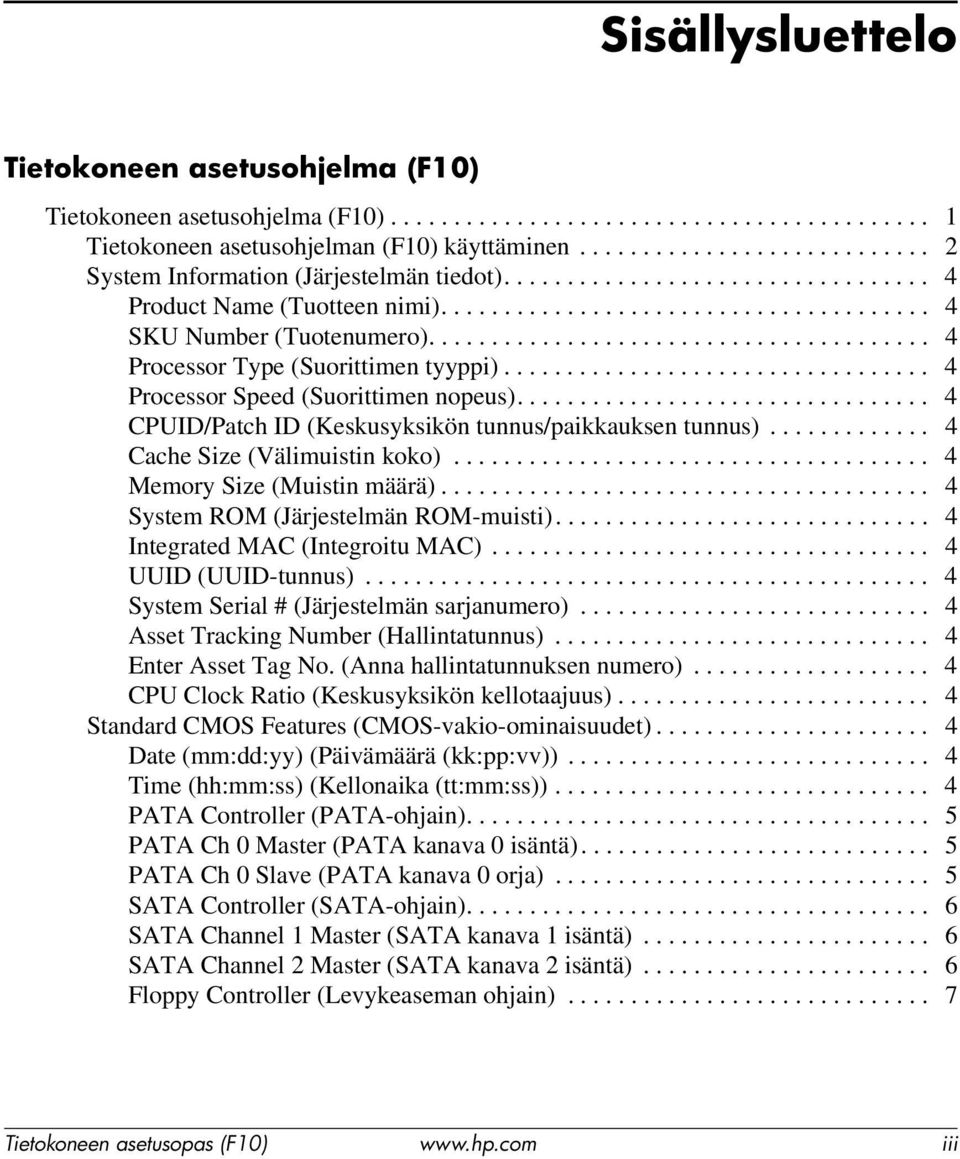

3 Sisällysluettelo Tietokoneen asetusohjelma (F10) Tietokoneen asetusohjelma (F10) Tietokoneen asetusohjelman (F10) käyttäminen System Information (Järjestelmän tiedot) Product Name (Tuotteen nimi) SKU Number (Tuotenumero) Processor Type (Suorittimen tyyppi) Processor Speed (Suorittimen nopeus) CPUID/Patch ID (Keskusyksikön tunnus/paikkauksen tunnus) Cache Size (Välimuistin koko) Memory Size (Muistin määrä) System ROM (Järjestelmän ROM-muisti) Integrated MAC (Integroitu MAC) UUID (UUID-tunnus) System Serial # (Järjestelmän sarjanumero) Asset Tracking Number (Hallintatunnus) Enter Asset Tag No. (Anna hallintatunnuksen numero) CPU Clock Ratio (Keskusyksikön kellotaajuus) Standard CMOS Features (CMOS-vakio-ominaisuudet) Date (mm:dd:yy) (Päivämäärä (kk:pp:vv)) Time (hh:mm:ss) (Kellonaika (tt:mm:ss)) PATA Controller (PATA-ohjain) PATA Ch 0 Master (PATA kanava 0 isäntä) PATA Ch 0 Slave (PATA kanava 0 orja) SATA Controller (SATA-ohjain) SATA Channel 1 Master (SATA kanava 1 isäntä) SATA Channel 2 Master (SATA kanava 2 isäntä) Floppy Controller (Levykeaseman ohjain) Tietokoneen asetusopas (F10) iii

4 Sisällysluettelo Drive A (Asema A) Halt On POST Delay (POST-testin viive) Advanced BIOS Features (BIOS-lisäominaisuudet) Device Boot Disabling (Laitteen käynnistyksen poistaminen käytöstä) F9 Boot Menu (F9 Käynnistysvalikko) Removable Device Boot Seq. (Irrotettavan laitteen käynnistystoiminto) Hard Disk Boot Seq. (Kiintolevyn käynnistystoiminto) Optical Drive Boot Seq. (Optisen aseman käynnistystoiminto) Network Boot Seq. (Verkon käynnistystoiminto) First Boot Device (Ensimmäinen käynnistyslaite) Second Boot Device (Toinen käynnistyslaite) Third Boot Device (Kolmas käynnistyslaite) Fourth Boot Device (Neljäs käynnistyslaite) Boot Up NumLock Status (Käynnistyksen NumLock-tila) Security Option (Tietoturva-asetukset) APIC Mode (APIC-tila) MPS Version Control for OS (Käyttöjärjestelmän MPS-version hallinta) BIOS Write Protection (BIOS-kirjoitussuoja) Execute Disable Bit E.I.S.T Advanced Chipset Features (Chipset-lisäominaisuudet) UMA Frame Buffer (UMA-kehyksen puskuri) Init Display First (Ensimmäinen näyttö ensin) SURROUNDVIEW Auto Detect PCI Clk (PCI-kellotaajuuden automaattinen tunnistus) Integrated Peripherals (Integroidut oheislaitteet) Onboard HD Audio (Emolevyn vuorosuuntainen ääni) OnChip USB Controller (Sirun USB-ohjain) USB Legacy Support Onboard LAN (Emolevyn lähiverkkotoiminnot) Onboard LAN Boot ROM (Emolevyn lähiverkkokäynnistyksen lukumuisti) Onboard Serial Port (Emolevyn sarjaportti) Onboard Parallel Port (Emolevyn rinnakkaisportti) Parallel Port Mode (Rinnakkaisporttitila) ECP Mode Use DMA (ECP-tilan käyttämä DMA-tila) iv Tietokoneen asetusopas (F10)

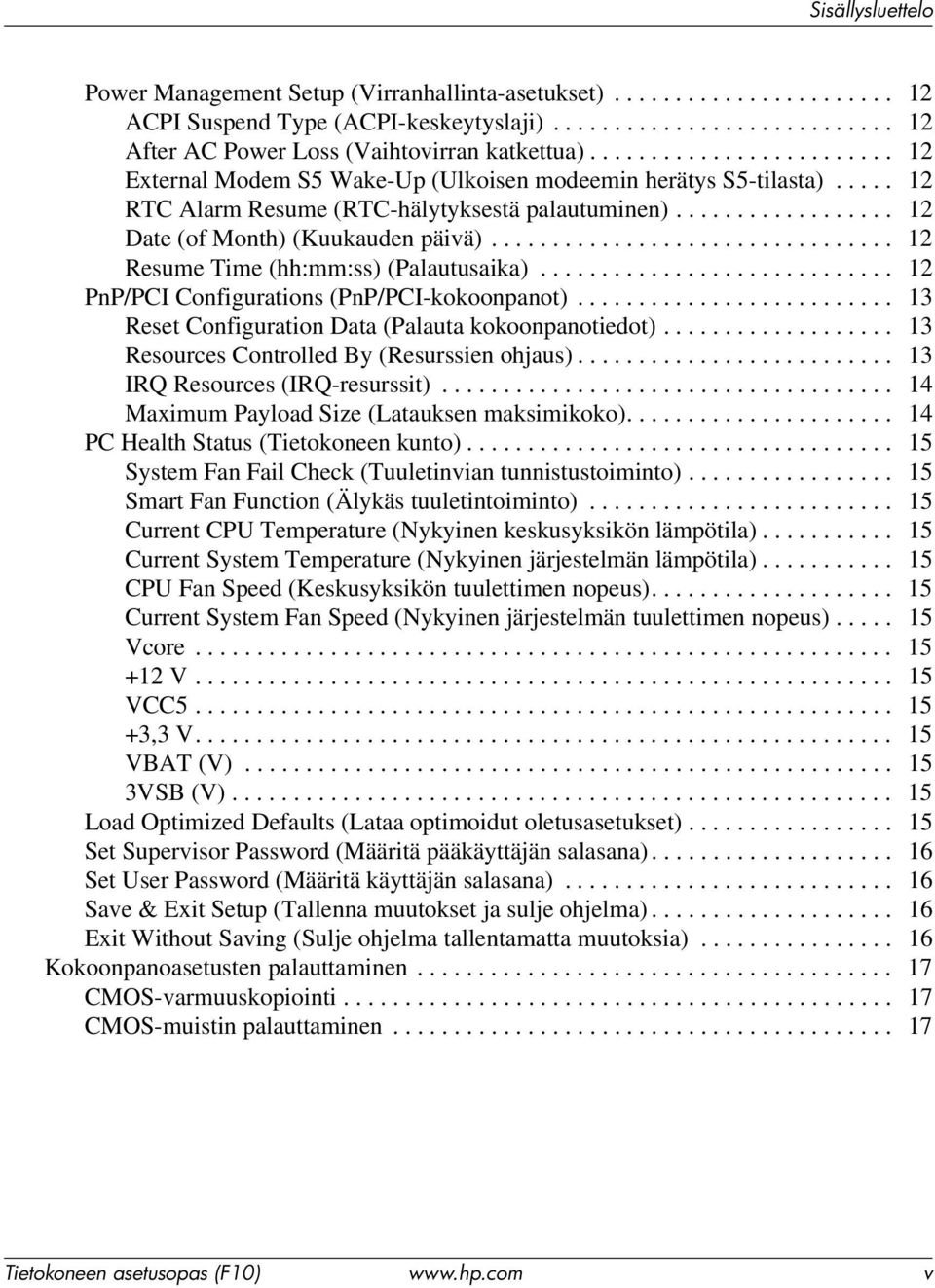

5 Sisällysluettelo Power Management Setup (Virranhallinta-asetukset) ACPI Suspend Type (ACPI-keskeytyslaji) After AC Power Loss (Vaihtovirran katkettua) External Modem S5 Wake-Up (Ulkoisen modeemin herätys S5-tilasta) RTC Alarm Resume (RTC-hälytyksestä palautuminen) Date (of Month) (Kuukauden päivä) Resume Time (hh:mm:ss) (Palautusaika) PnP/PCI Configurations (PnP/PCI-kokoonpanot) Reset Configuration Data (Palauta kokoonpanotiedot) Resources Controlled By (Resurssien ohjaus) IRQ Resources (IRQ-resurssit) Maximum Payload Size (Latauksen maksimikoko) PC Health Status (Tietokoneen kunto) System Fan Fail Check (Tuuletinvian tunnistustoiminto) Smart Fan Function (Älykäs tuuletintoiminto) Current CPU Temperature (Nykyinen keskusyksikön lämpötila) Current System Temperature (Nykyinen järjestelmän lämpötila) CPU Fan Speed (Keskusyksikön tuulettimen nopeus) Current System Fan Speed (Nykyinen järjestelmän tuulettimen nopeus) Vcore V VCC ,3 V VBAT (V) VSB (V) Load Optimized Defaults (Lataa optimoidut oletusasetukset) Set Supervisor Password (Määritä pääkäyttäjän salasana) Set User Password (Määritä käyttäjän salasana) Save & Exit Setup (Tallenna muutokset ja sulje ohjelma) Exit Without Saving (Sulje ohjelma tallentamatta muutoksia) Kokoonpanoasetusten palauttaminen CMOS-varmuuskopiointi CMOS-muistin palauttaminen Tietokoneen asetusopas (F10) v

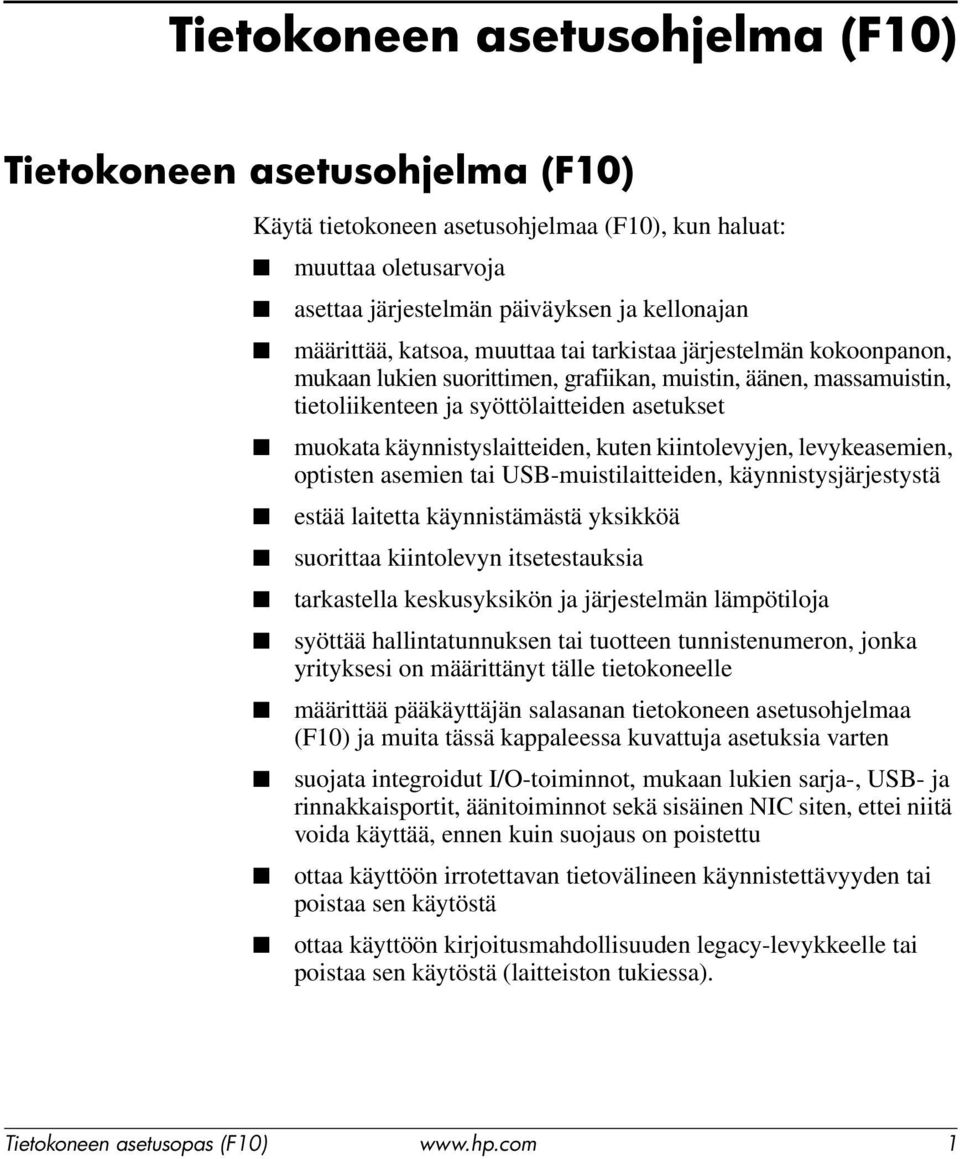

6 Tietokoneen asetusohjelma (F10) Käytä tietokoneen asetusohjelmaa (F10), kun haluat: muuttaa oletusarvoja asettaa järjestelmän päiväyksen ja kellonajan määrittää, katsoa, muuttaa tai tarkistaa järjestelmän kokoonpanon, mukaan lukien suorittimen, grafiikan, muistin, äänen, massamuistin, tietoliikenteen ja syöttölaitteiden asetukset muokata käynnistyslaitteiden, kuten kiintolevyjen, levykeasemien, optisten asemien tai USB-muistilaitteiden, käynnistysjärjestystä estää laitetta käynnistämästä yksikköä suorittaa kiintolevyn itsetestauksia tarkastella keskusyksikön ja järjestelmän lämpötiloja syöttää hallintatunnuksen tai tuotteen tunnistenumeron, jonka yrityksesi on määrittänyt tälle tietokoneelle määrittää pääkäyttäjän salasanan tietokoneen asetusohjelmaa (F10) ja muita tässä kappaleessa kuvattuja asetuksia varten suojata integroidut I/O-toiminnot, mukaan lukien sarja-, USB- ja rinnakkaisportit, äänitoiminnot sekä sisäinen NIC siten, ettei niitä voida käyttää, ennen kuin suojaus on poistettu ottaa käyttöön irrotettavan tietovälineen käynnistettävyyden tai poistaa sen käytöstä ottaa käyttöön kirjoitusmahdollisuuden legacy-levykkeelle tai poistaa sen käytöstä (laitteiston tukiessa). Tietokoneen asetusopas (F10) 1

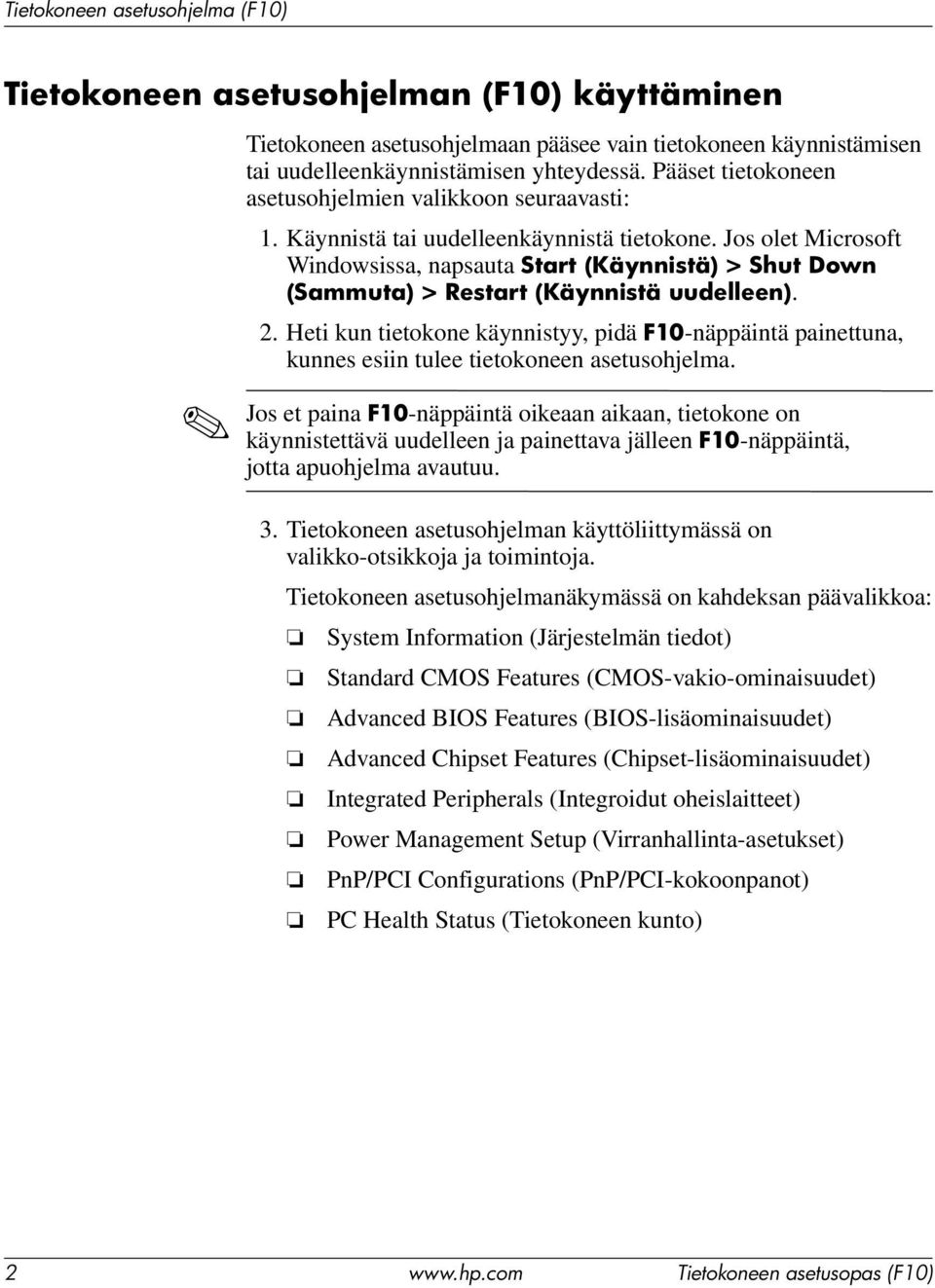

7 Tietokoneen asetusohjelman (F10) käyttäminen Tietokoneen asetusohjelmaan pääsee vain tietokoneen käynnistämisen tai uudelleenkäynnistämisen yhteydessä. Pääset tietokoneen asetusohjelmien valikkoon seuraavasti: 1. Käynnistä tai uudelleenkäynnistä tietokone. Jos olet Microsoft Windowsissa, napsauta Start (Käynnistä) > Shut Down (Sammuta) > Restart (Käynnistä uudelleen). 2. Heti kun tietokone käynnistyy, pidä F10-näppäintä painettuna, kunnes esiin tulee tietokoneen asetusohjelma. Jos et paina F10-näppäintä oikeaan aikaan, tietokone on käynnistettävä uudelleen ja painettava jälleen F10-näppäintä, jotta apuohjelma avautuu. 3. Tietokoneen asetusohjelman käyttöliittymässä on valikko-otsikkoja ja toimintoja. Tietokoneen asetusohjelmanäkymässä on kahdeksan päävalikkoa: System Information (Järjestelmän tiedot) Standard CMOS Features (CMOS-vakio-ominaisuudet) Advanced BIOS Features (BIOS-lisäominaisuudet) Advanced Chipset Features (Chipset-lisäominaisuudet) Integrated Peripherals (Integroidut oheislaitteet) Power Management Setup (Virranhallinta-asetukset) PnP/PCI Configurations (PnP/PCI-kokoonpanot) PC Health Status (Tietokoneen kunto) 2 Tietokoneen asetusopas (F10)

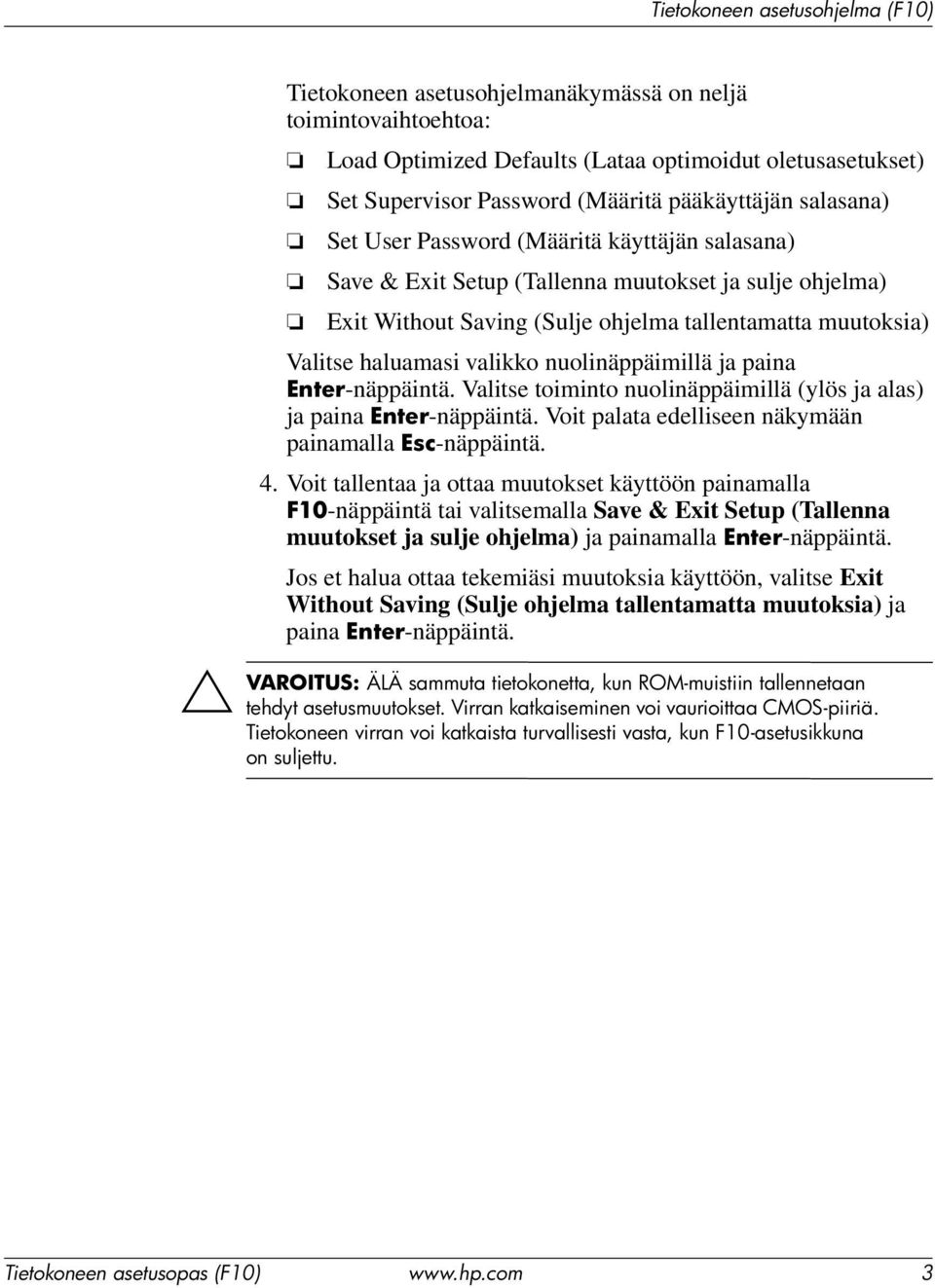

8 Ä VAROITUS: Tietokoneen asetusohjelmanäkymässä on neljä toimintovaihtoehtoa: Load Optimized Defaults (Lataa optimoidut oletusasetukset) Set Supervisor Password (Määritä pääkäyttäjän salasana) Set User Password (Määritä käyttäjän salasana) Save & Exit Setup (Tallenna muutokset ja sulje ohjelma) Exit Without Saving (Sulje ohjelma tallentamatta muutoksia) Valitse haluamasi valikko nuolinäppäimillä ja paina Enter-näppäintä. Valitse toiminto nuolinäppäimillä (ylös ja alas) ja paina Enter-näppäintä. Voit palata edelliseen näkymään painamalla Esc-näppäintä. 4. Voit tallentaa ja ottaa muutokset käyttöön painamalla F10-näppäintä tai valitsemalla Save & Exit Setup (Tallenna muutokset ja sulje ohjelma) ja painamalla Enter-näppäintä. Jos et halua ottaa tekemiäsi muutoksia käyttöön, valitse Exit Without Saving (Sulje ohjelma tallentamatta muutoksia) ja paina Enter-näppäintä. ÄLÄ sammuta tietokonetta, kun ROM-muistiin tallennetaan tehdyt asetusmuutokset. Virran katkaiseminen voi vaurioittaa CMOS-piiriä. Tietokoneen virran voi katkaista turvallisesti vasta, kun F10-asetusikkuna on suljettu. Tietokoneen asetusopas (F10) 3

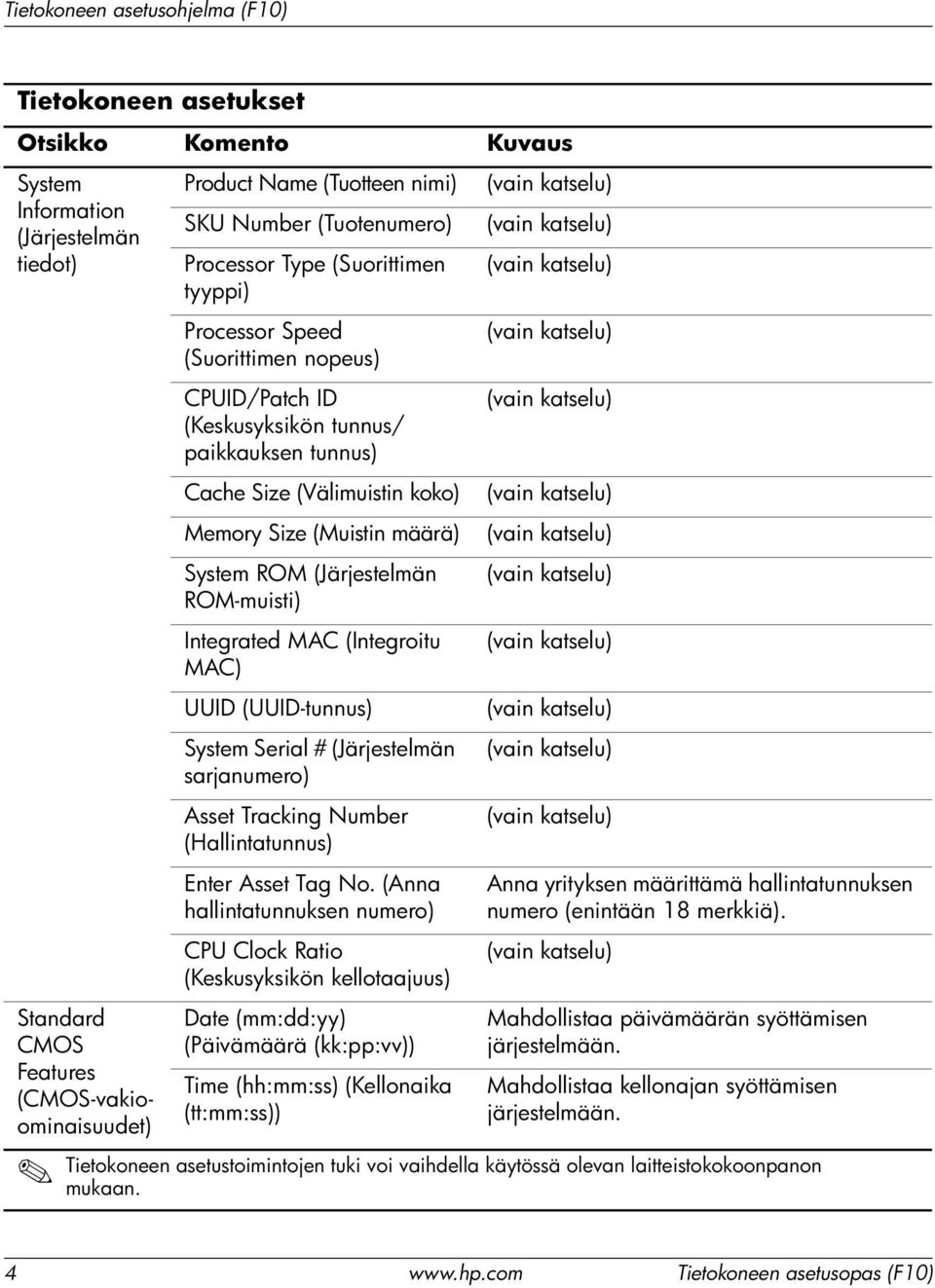

9 Tietokoneen asetukset System Information (Järjestelmän tiedot) Standard CMOS Features (CMOS-vakioominaisuudet) Product Name (Tuotteen nimi) SKU Number (Tuotenumero) Processor Type (Suorittimen tyyppi) Processor Speed (Suorittimen nopeus) CPUID/Patch ID (Keskusyksikön tunnus/ paikkauksen tunnus) Cache Size (Välimuistin koko) Memory Size (Muistin määrä) System ROM (Järjestelmän ROM-muisti) Integrated MAC (Integroitu MAC) UUID (UUID-tunnus) System Serial # (Järjestelmän sarjanumero) Asset Tracking Number (Hallintatunnus) Enter Asset Tag No. (Anna hallintatunnuksen numero) CPU Clock Ratio (Keskusyksikön kellotaajuus) Date (mm:dd:yy) (Päivämäärä (kk:pp:vv)) Time (hh:mm:ss) (Kellonaika (tt:mm:ss)) Anna yrityksen määrittämä hallintatunnuksen numero (enintään 18 merkkiä). Mahdollistaa päivämäärän syöttämisen järjestelmään. Mahdollistaa kellonajan syöttämisen järjestelmään. 4 Tietokoneen asetusopas (F10)

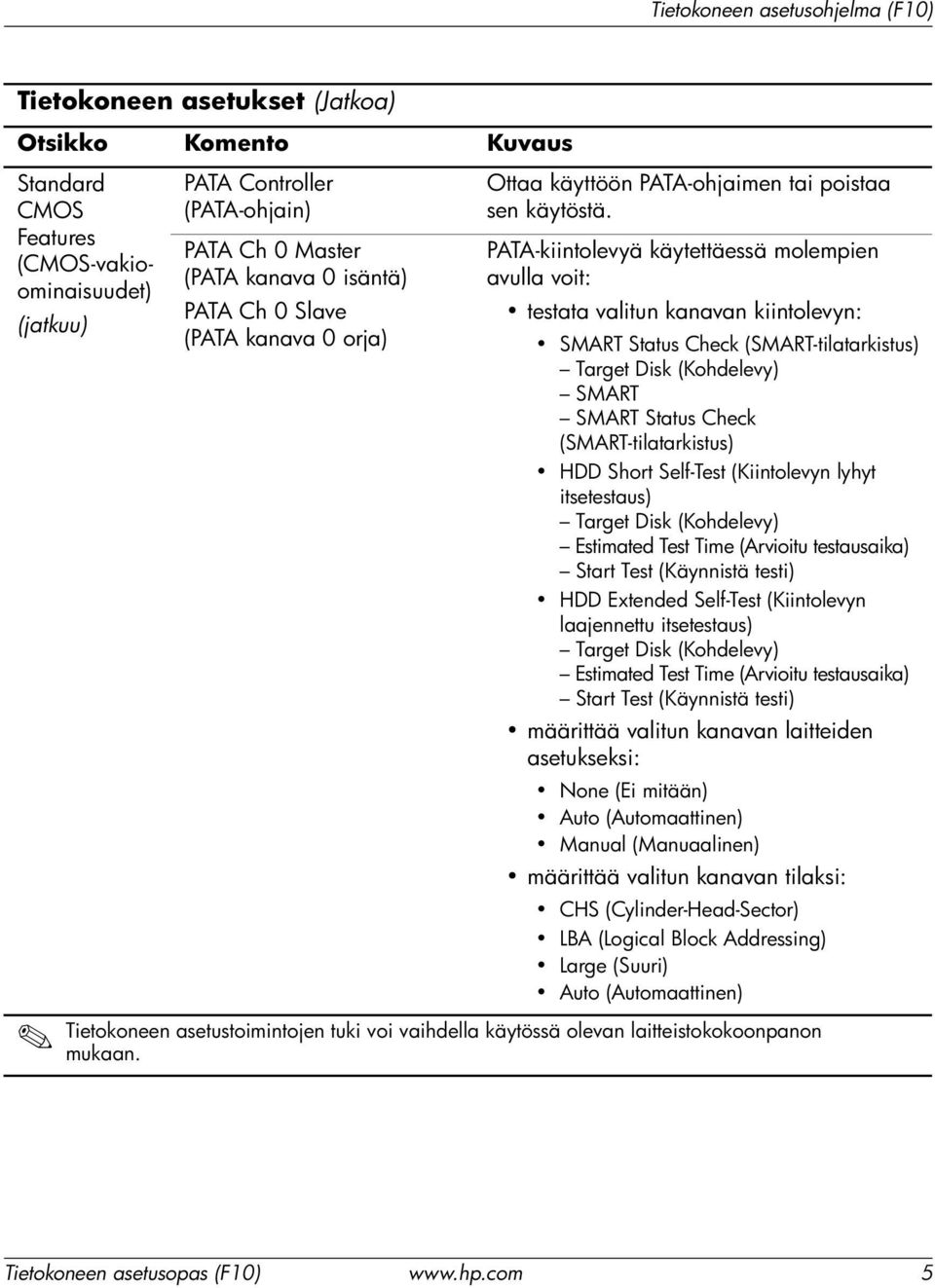

10 Standard CMOS Features (CMOS-vakioominaisuudet) (jatkuu) PATA Controller (PATA-ohjain) PATA Ch 0 Master (PATA kanava 0 isäntä) PATA Ch 0 Slave (PATA kanava 0 orja) Ottaa käyttöön PATA-ohjaimen tai poistaa sen käytöstä. PATA-kiintolevyä käytettäessä molempien avulla voit: testata valitun kanavan kiintolevyn: SMART Status Check (SMART-tilatarkistus) Target Disk (Kohdelevy) SMART SMART Status Check (SMART-tilatarkistus) HDD Short Self-Test (Kiintolevyn lyhyt itsetestaus) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) HDD Extended Self-Test (Kiintolevyn laajennettu itsetestaus) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) määrittää valitun kanavan laitteiden asetukseksi: None (Ei mitään) Auto (Automaattinen) Manual (Manuaalinen) määrittää valitun kanavan tilaksi: CHS (Cylinder-Head-Sector) LBA (Logical Block Addressing) Large (Suuri) Auto (Automaattinen) Tietokoneen asetusopas (F10) 5

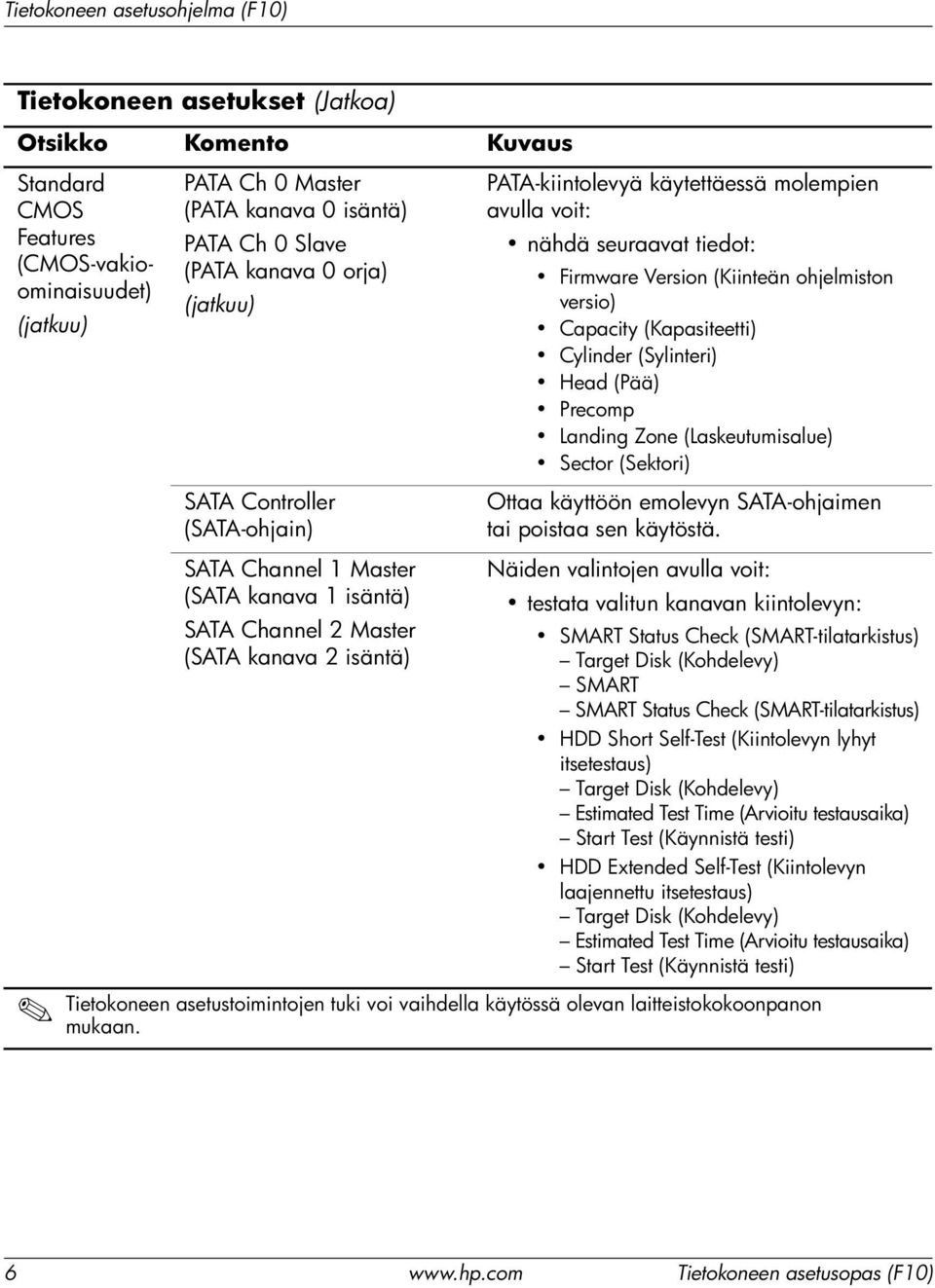

11 Standard CMOS Features (CMOS-vakioominaisuudet) (jatkuu) PATA Ch 0 Master (PATA kanava 0 isäntä) PATA Ch 0 Slave (PATA kanava 0 orja) (jatkuu) SATA Controller (SATA-ohjain) SATA Channel 1 Master (SATA kanava 1 isäntä) SATA Channel 2 Master (SATA kanava 2 isäntä) PATA-kiintolevyä käytettäessä molempien avulla voit: nähdä seuraavat tiedot: Firmware Version (Kiinteän ohjelmiston versio) Capacity (Kapasiteetti) Cylinder (Sylinteri) Head (Pää) Precomp Landing Zone (Laskeutumisalue) Sector (Sektori) Ottaa käyttöön emolevyn SATA-ohjaimen tai poistaa sen käytöstä. Näiden valintojen avulla voit: testata valitun kanavan kiintolevyn: SMART Status Check (SMART-tilatarkistus) Target Disk (Kohdelevy) SMART SMART Status Check (SMART-tilatarkistus) HDD Short Self-Test (Kiintolevyn lyhyt itsetestaus) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) HDD Extended Self-Test (Kiintolevyn laajennettu itsetestaus) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) 6 Tietokoneen asetusopas (F10)

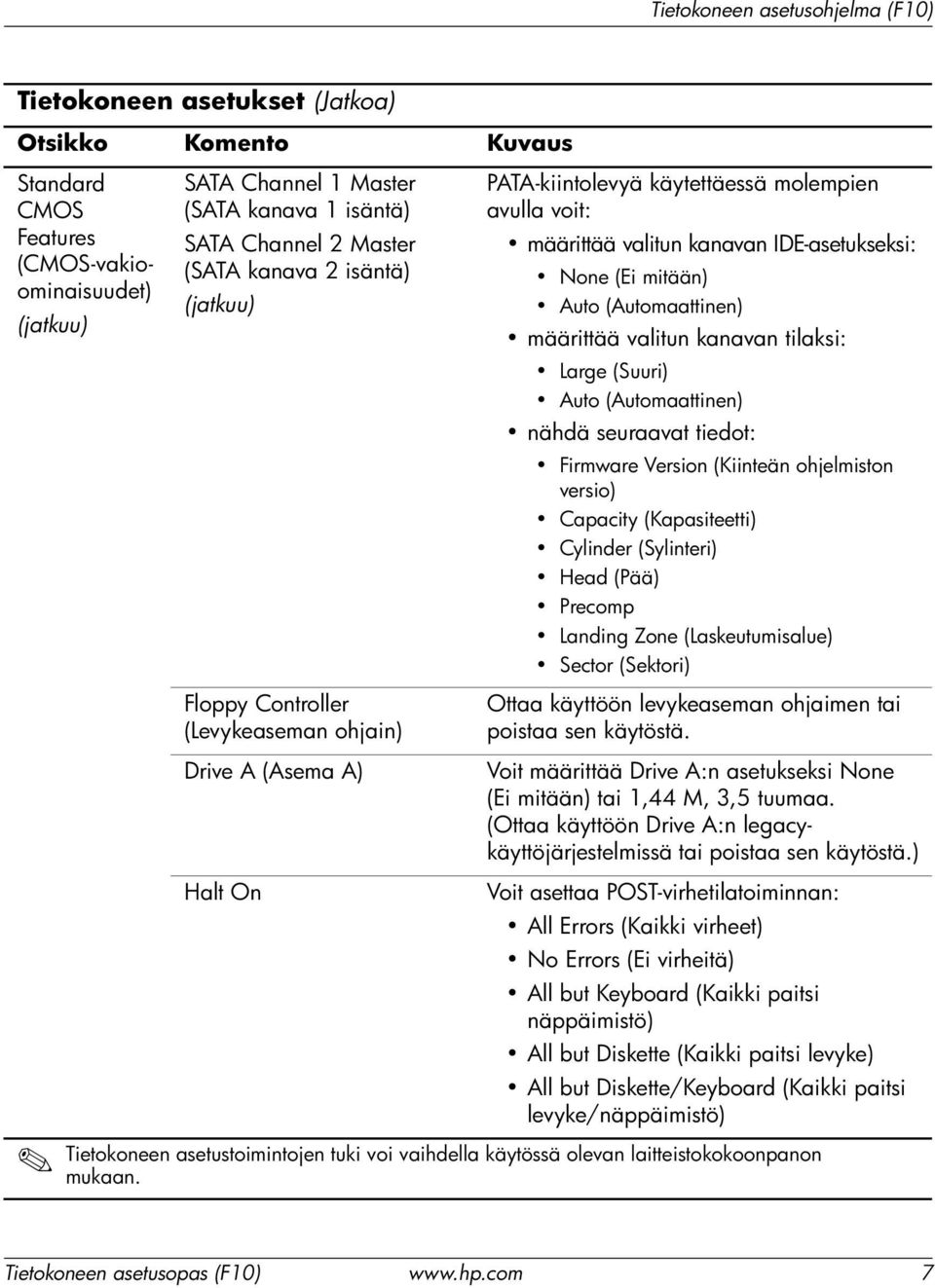

12 Standard CMOS Features (CMOS-vakioominaisuudet) (jatkuu) SATA Channel 1 Master (SATA kanava 1 isäntä) SATA Channel 2 Master (SATA kanava 2 isäntä) (jatkuu) Floppy Controller (Levykeaseman ohjain) Drive A (Asema A) PATA-kiintolevyä käytettäessä molempien avulla voit: määrittää valitun kanavan IDE-asetukseksi: None (Ei mitään) Auto (Automaattinen) määrittää valitun kanavan tilaksi: Large (Suuri) Auto (Automaattinen) nähdä seuraavat tiedot: Firmware Version (Kiinteän ohjelmiston versio) Capacity (Kapasiteetti) Cylinder (Sylinteri) Head (Pää) Precomp Landing Zone (Laskeutumisalue) Sector (Sektori) Ottaa käyttöön levykeaseman ohjaimen tai poistaa sen käytöstä. Voit määrittää Drive A:n asetukseksi None (Ei mitään) tai 1,44 M, 3,5 tuumaa. (Ottaa käyttöön Drive A:n legacykäyttöjärjestelmissä tai poistaa sen käytöstä.) Halt On Voit asettaa POST-virhetilatoiminnan: All Errors (Kaikki virheet) No Errors (Ei virheitä) All but Keyboard (Kaikki paitsi näppäimistö) All but Diskette (Kaikki paitsi levyke) All but Diskette/Keyboard (Kaikki paitsi levyke/näppäimistö) Tietokoneen asetusopas (F10) 7

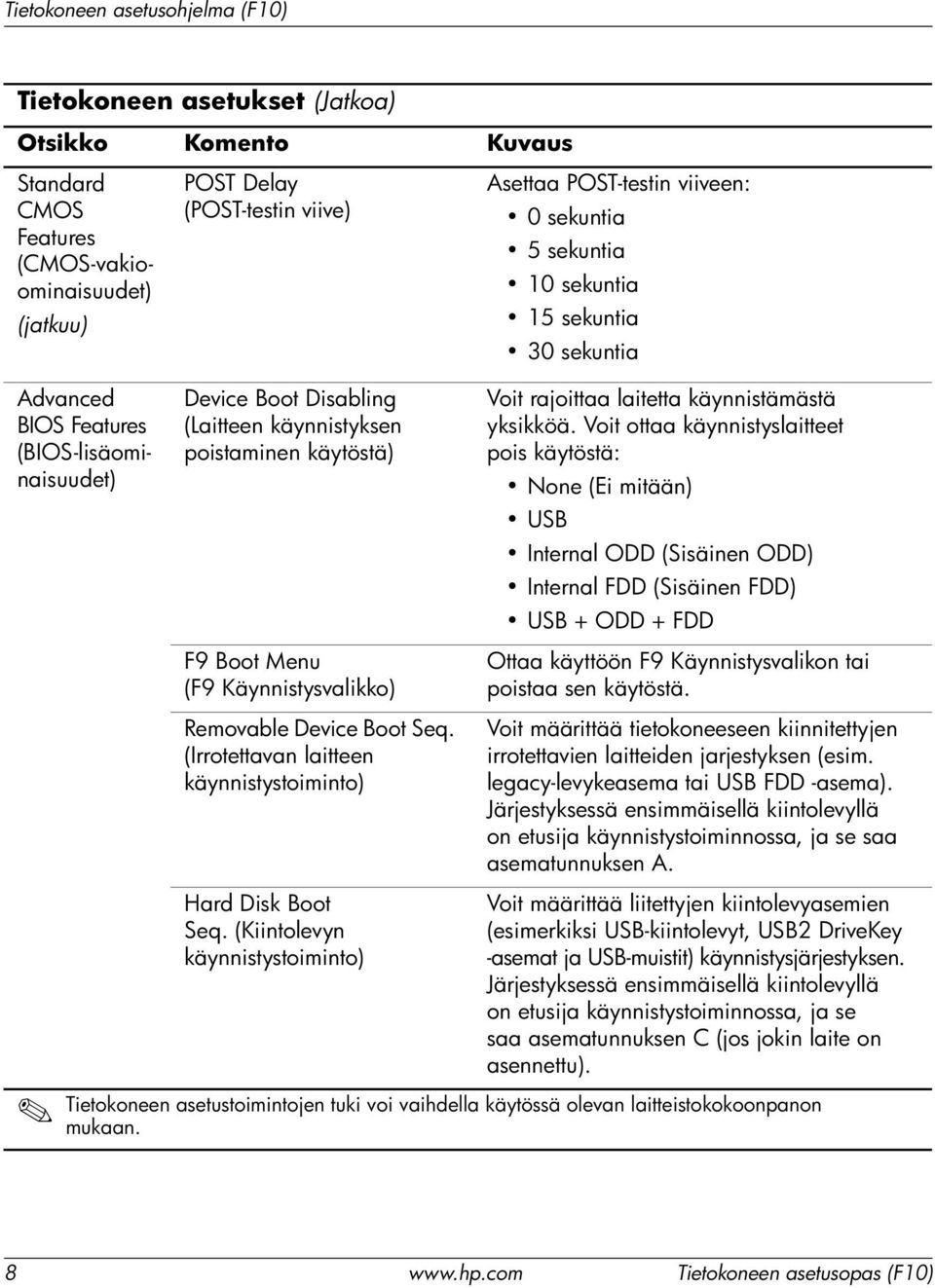

13 Standard CMOS Features (CMOS-vakioominaisuudet) (jatkuu) POST Delay (POST-testin viive) Asettaa POST-testin viiveen: 0 sekuntia 5 sekuntia 10 sekuntia 15 sekuntia 30 sekuntia Advanced BIOS Features (BIOS-lisäominaisuudet) Device Boot Disabling (Laitteen käynnistyksen poistaminen käytöstä) F9 Boot Menu (F9 Käynnistysvalikko) Removable Device Boot Seq. (Irrotettavan laitteen käynnistystoiminto) Hard Disk Boot Seq. (Kiintolevyn käynnistystoiminto) Voit rajoittaa laitetta käynnistämästä yksikköä. Voit ottaa käynnistyslaitteet pois käytöstä: None (Ei mitään) USB Internal ODD (Sisäinen ODD) Internal FDD (Sisäinen FDD) USB + ODD + FDD Ottaa käyttöön F9 Käynnistysvalikon tai poistaa sen käytöstä. Voit määrittää tietokoneeseen kiinnitettyjen irrotettavien laitteiden jarjestyksen (esim. legacy-levykeasema tai USB FDD -asema). Järjestyksessä ensimmäisellä kiintolevyllä on etusija käynnistystoiminnossa, ja se saa asematunnuksen A. Voit määrittää liitettyjen kiintolevyasemien (esimerkiksi USB-kiintolevyt, USB2 DriveKey -asemat ja USB-muistit) käynnistysjärjestyksen. Järjestyksessä ensimmäisellä kiintolevyllä on etusija käynnistystoiminnossa, ja se saa asematunnuksen C (jos jokin laite on asennettu). 8 Tietokoneen asetusopas (F10)

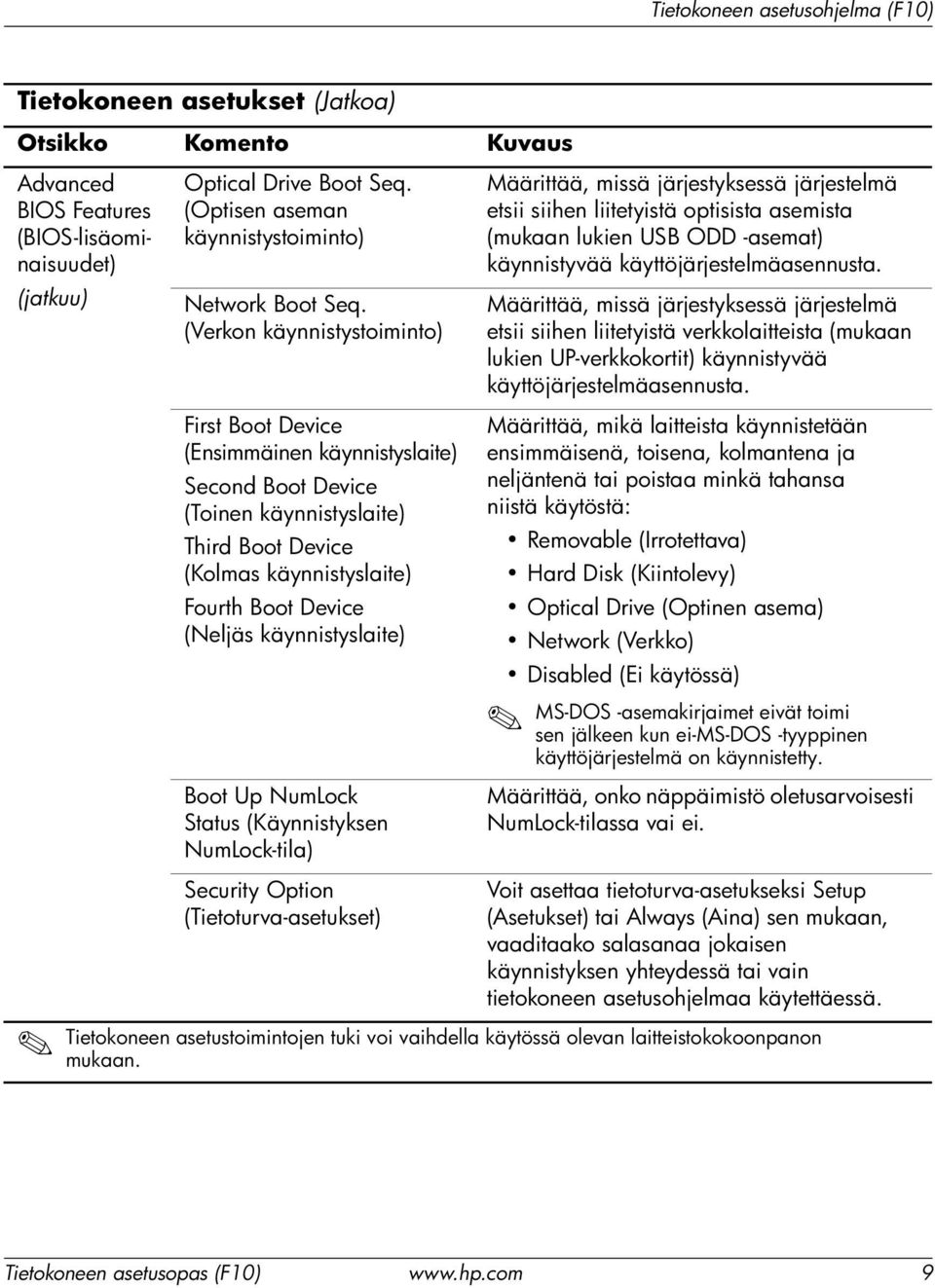

14 Advanced BIOS Features (BIOS-lisäominaisuudet) (jatkuu) Optical Drive Boot Seq. (Optisen aseman käynnistystoiminto) Network Boot Seq. (Verkon käynnistystoiminto) First Boot Device (Ensimmäinen käynnistyslaite) Second Boot Device (Toinen käynnistyslaite) Third Boot Device (Kolmas käynnistyslaite) Fourth Boot Device (Neljäs käynnistyslaite) Boot Up NumLock Status (Käynnistyksen NumLock-tila) Security Option (Tietoturva-asetukset) Määrittää, missä järjestyksessä järjestelmä etsii siihen liitetyistä optisista asemista (mukaan lukien USB ODD -asemat) käynnistyvää käyttöjärjestelmäasennusta. Määrittää, missä järjestyksessä järjestelmä etsii siihen liitetyistä verkkolaitteista (mukaan lukien UP-verkkokortit) käynnistyvää käyttöjärjestelmäasennusta. Määrittää, mikä laitteista käynnistetään ensimmäisenä, toisena, kolmantena ja neljäntenä tai poistaa minkä tahansa niistä käytöstä: Removable(Irrotettava) Hard Disk (Kiintolevy) Optical Drive (Optinen asema) Network (Verkko) Disabled (Ei käytössä) MS-DOS -asemakirjaimet eivät toimi sen jälkeen kun ei-ms-dos -tyyppinen käyttöjärjestelmä on käynnistetty. Määrittää, onko näppäimistö oletusarvoisesti NumLock-tilassa vai ei. Voit asettaa tietoturva-asetukseksi Setup (Asetukset) tai Always (Aina) sen mukaan, vaaditaako salasanaa jokaisen käynnistyksen yhteydessä tai vain tietokoneen asetusohjelmaa käytettäessä. Tietokoneen asetusopas (F10) 9

15 Advanced BIOS Features (BIOS-lisäomi naisuudet) (jatkuu) Advanced Chipset Features (Chipset-lisäominaisuudet) APIC Mode (APIC-tila) MPS Version Control for OS (Käyttöjärjestelmän MPS-version hallinta) BIOS Write Protection (BIOS-kirjoitussuoja) Execute Disable Bit E.I.S.T. UMA Frame Buffer (UMA-kehyksen puskuri) Init Display First (Ensimmäinen näyttö ensin) (VGA-asetus) SURROUNDVIEW Auto Detect PCI Clk (PCI-kellotaajuuden automaattinen tunnistus) (VGA-asetus) Ottaa käyttöön Advanced-PIC-tilan tai poistaa sen käytöstä. Määrittää MPS table -versioksi: Ottaa käyttöön BIOS-päivityksen tai poistaa sen käytöstä. Ottaa käyttöön Execute Disable Bit (XD) -toiminnon tai poistaa sen käytöstä. Toiminto estää vihamieliset puskurin ylivuotohyökkäykset. Ottaa käyttöön Enhanced Intel SpeedStep Technology -toiminnon tai poistaa sen käytöstä. Toiminto vähentää suorittimen virrankulutusta. Valitse UMA (Unified Memory Architecture) -kehyksen puskurikoko: 32 MB (32 Mt) 64 MB (64 Mt) 128 MB (128 Mt) Auto (Automaattinen) Määrittää ensisijaisen näyttölaitteen: PCI Slot (PCI-paikka) OnChipVGA (Sirun VGA) PCIEx Ottaa käyttöön SURROUNDVIEW-toiminnon tai poistaa sen käytöstä (käytettävissä, kun tietokoneeseen on asennettu ATI PCIEx -videokortti). Ottaa käyttöön PCI-kellotaajuuden automaattisen tunnistuksen tai poistaa sen käytöstä Tietokoneen asetusopas (F10)

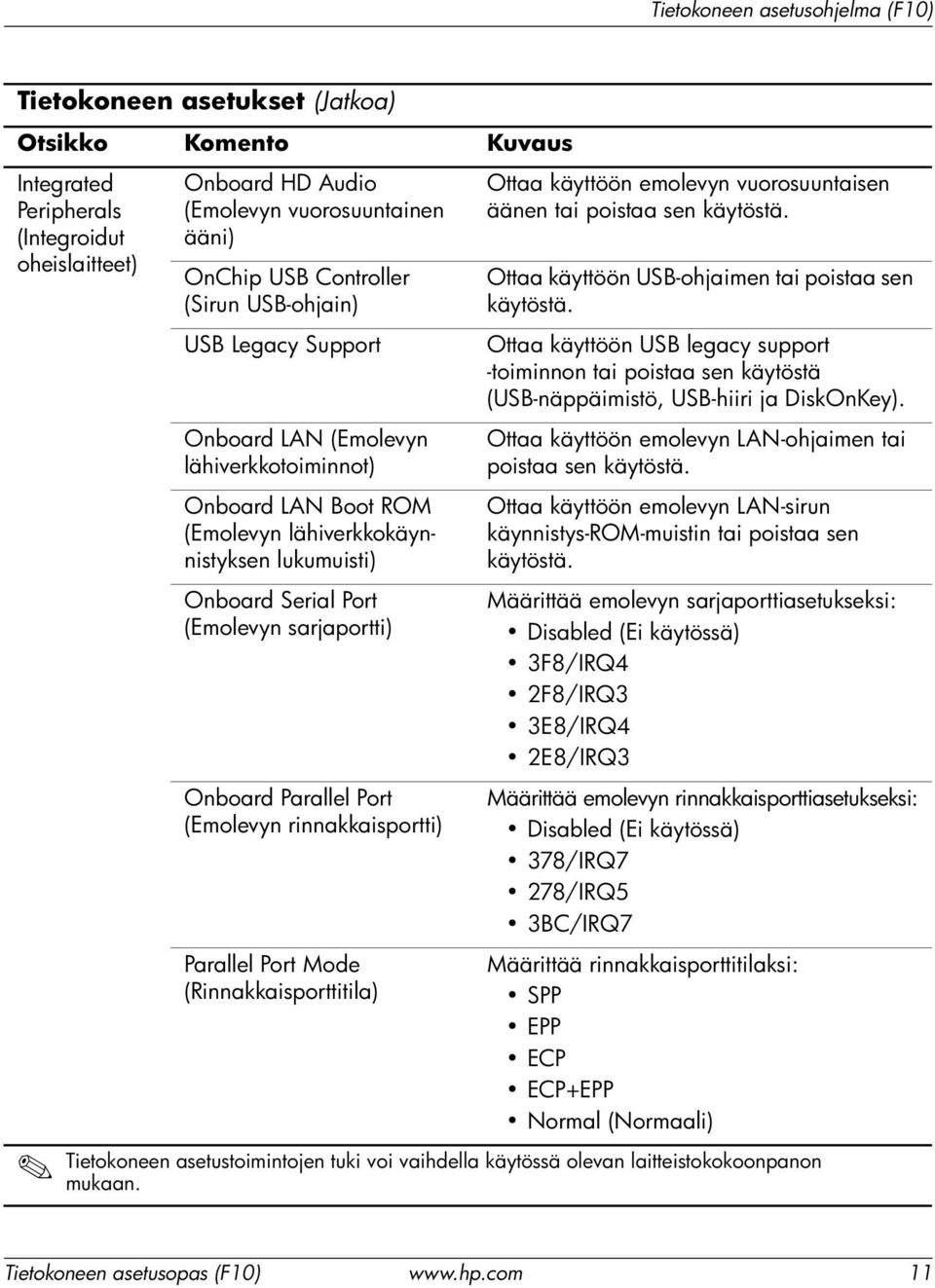

16 Integrated Peripherals (Integroidut oheislaitteet) Onboard HD Audio (Emolevyn vuorosuuntainen ääni) OnChip USB Controller (Sirun USB-ohjain) USB Legacy Support Onboard LAN (Emolevyn lähiverkkotoiminnot) Onboard LAN Boot ROM (Emolevyn lähiverkkokäynnistyksen lukumuisti) Onboard Serial Port (Emolevyn sarjaportti) Onboard Parallel Port (Emolevyn rinnakkaisportti) Parallel Port Mode (Rinnakkaisporttitila) Ottaa käyttöön emolevyn vuorosuuntaisen äänen tai poistaa sen käytöstä. Ottaa käyttöön USB-ohjaimen tai poistaa sen käytöstä. Ottaa käyttöön USB legacy support -toiminnon tai poistaa sen käytöstä (USB-näppäimistö, USB-hiiri ja DiskOnKey). Ottaa käyttöön emolevyn LAN-ohjaimen tai poistaa sen käytöstä. Ottaa käyttöön emolevyn LAN-sirun käynnistys-rom-muistin tai poistaa sen käytöstä. Määrittää emolevyn sarjaporttiasetukseksi: Disabled (Ei käytössä) 3F8/IRQ4 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 Määrittää emolevyn rinnakkaisporttiasetukseksi: Disabled (Ei käytössä) 378/IRQ7 278/IRQ5 3BC/IRQ7 Määrittää rinnakkaisporttitilaksi: SPP EPP ECP ECP+EPP Normal (Normaali) Tietokoneen asetusopas (F10) 11

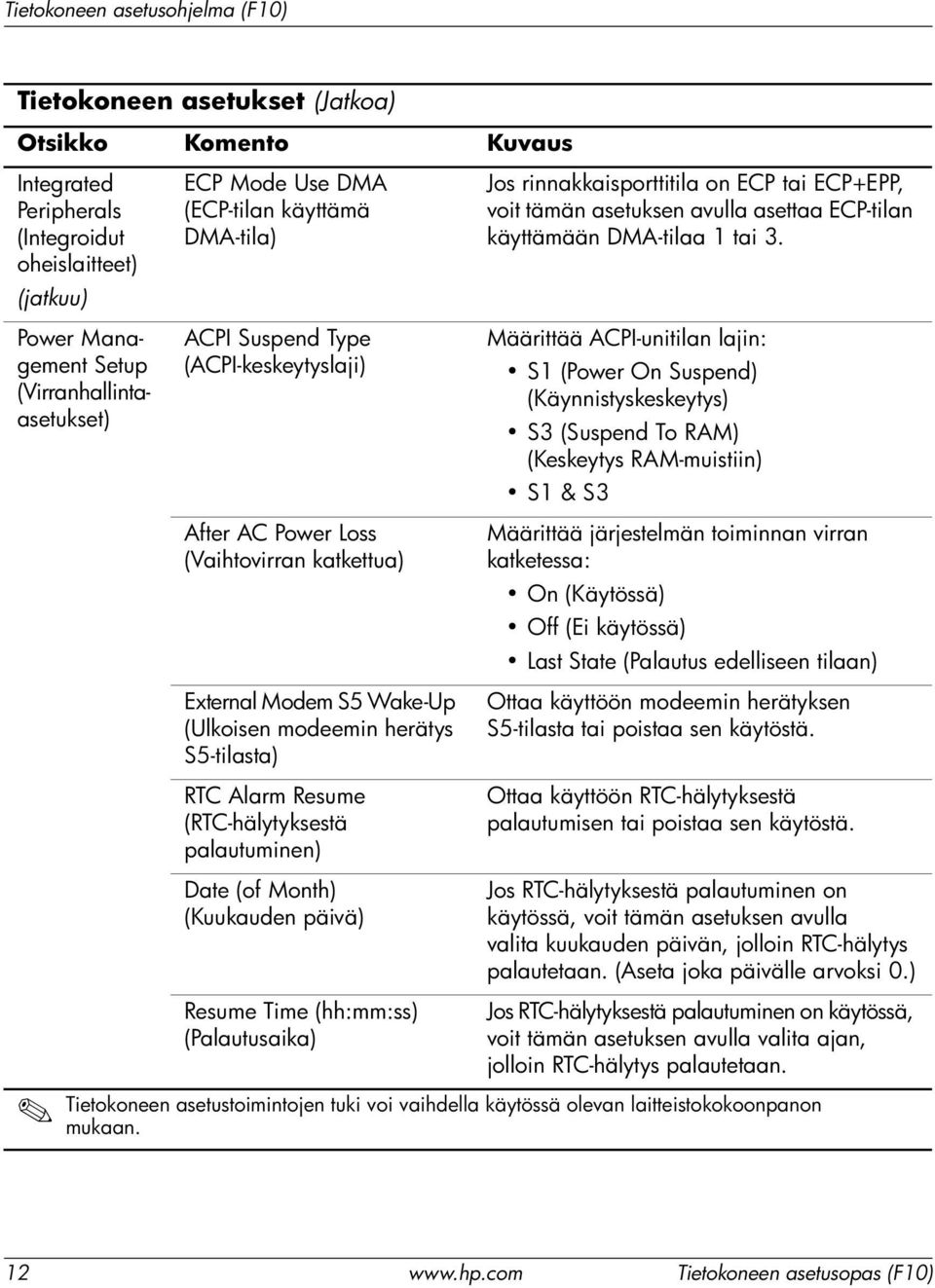

17 Integrated Peripherals (Integroidut oheislaitteet) (jatkuu) Power Management Setup (Virranhallintaasetukset) ECP Mode Use DMA (ECP-tilan käyttämä DMA-tila) ACPI Suspend Type (ACPI-keskeytyslaji) After AC Power Loss (Vaihtovirran katkettua) External Modem S5 Wake-Up (Ulkoisen modeemin herätys S5-tilasta) RTC Alarm Resume (RTC-hälytyksestä palautuminen) Date (of Month) (Kuukauden päivä) Resume Time (hh:mm:ss) (Palautusaika) Jos rinnakkaisporttitila on ECP tai ECP+EPP, voit tämän asetuksen avulla asettaa ECP-tilan käyttämään DMA-tilaa 1 tai 3. Määrittää ACPI-unitilan lajin: S1(Power On Suspend) (Käynnistyskeskeytys) S3(Suspend To RAM) (Keskeytys RAM-muistiin) S1& S3 Määrittää järjestelmän toiminnan virran katketessa: On (Käytössä) Off(Ei käytössä) Last State (Palautus edelliseen tilaan) Ottaa käyttöön modeemin herätyksen S5-tilasta tai poistaa sen käytöstä. Ottaa käyttöön RTC-hälytyksestä palautumisen tai poistaa sen käytöstä. Jos RTC-hälytyksestä palautuminen on käytössä, voit tämän asetuksen avulla valita kuukauden päivän, jolloin RTC-hälytys palautetaan. (Aseta joka päivälle arvoksi 0.) Jos RTC-hälytyksestä palautuminen on käytössä, voit tämän asetuksen avulla valita ajan, jolloin RTC-hälytys palautetaan Tietokoneen asetusopas (F10)

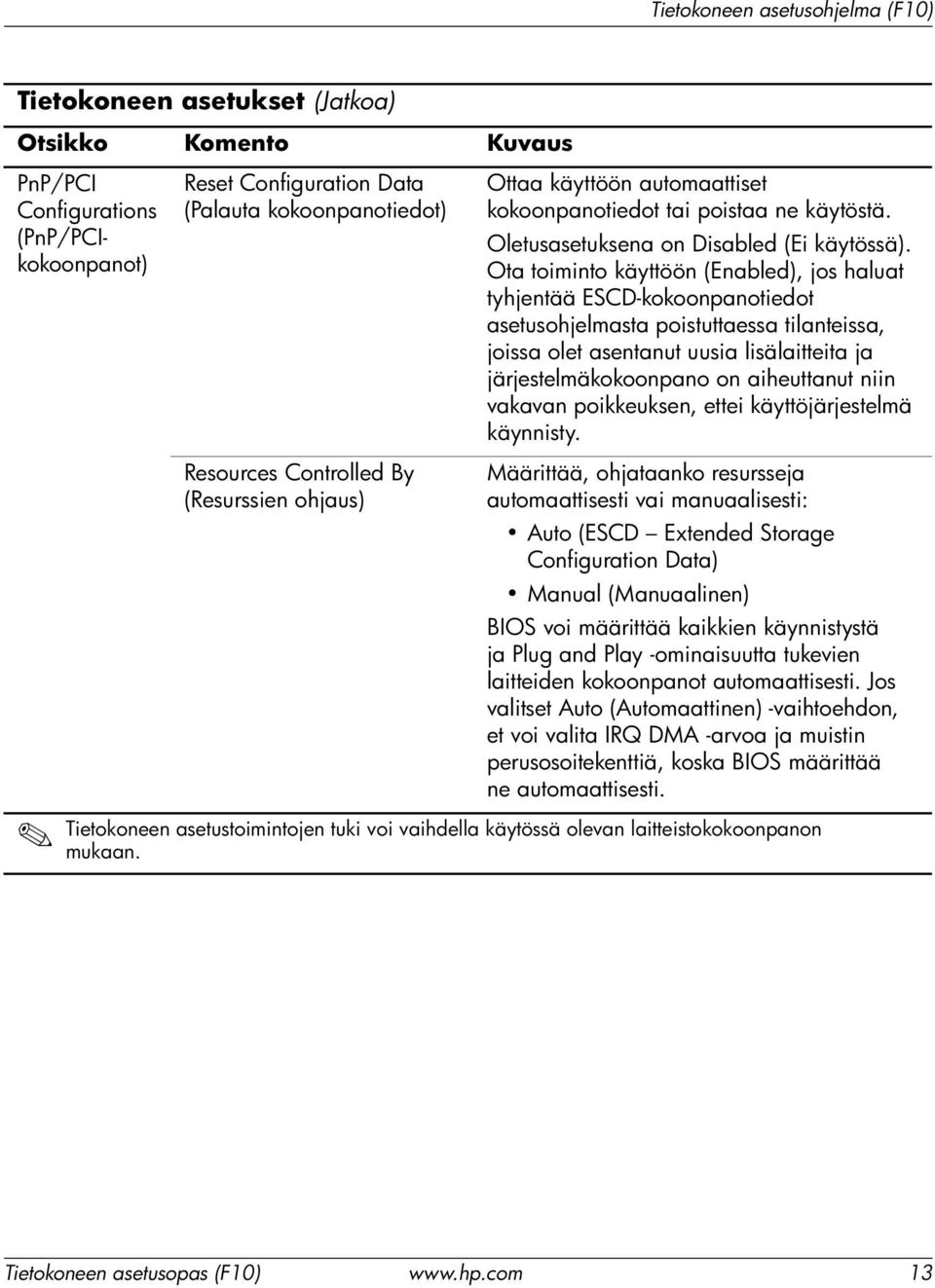

18 PnP/PCI Configurations (PnP/PCIkokoonpanot) Reset Configuration Data (Palauta kokoonpanotiedot) Resources Controlled By (Resurssien ohjaus) Ottaa käyttöön automaattiset kokoonpanotiedot tai poistaa ne käytöstä. Oletusasetuksena on Disabled (Ei käytössä). Ota toiminto käyttöön (Enabled), jos haluat tyhjentää ESCD-kokoonpanotiedot asetusohjelmasta poistuttaessa tilanteissa, joissa olet asentanut uusia lisälaitteita ja järjestelmäkokoonpano on aiheuttanut niin vakavan poikkeuksen, ettei käyttöjärjestelmä käynnisty. Määrittää, ohjataanko resursseja automaattisesti vai manuaalisesti: Auto (ESCD Extended Storage Configuration Data) Manual (Manuaalinen) BIOS voi määrittää kaikkien käynnistystä ja Plug and Play -ominaisuutta tukevien laitteiden kokoonpanot automaattisesti. Jos valitset Auto (Automaattinen) -vaihtoehdon, et voi valita IRQ DMA -arvoa ja muistin perusosoitekenttiä, koska BIOS määrittää ne automaattisesti. Tietokoneen asetusopas (F10) 13

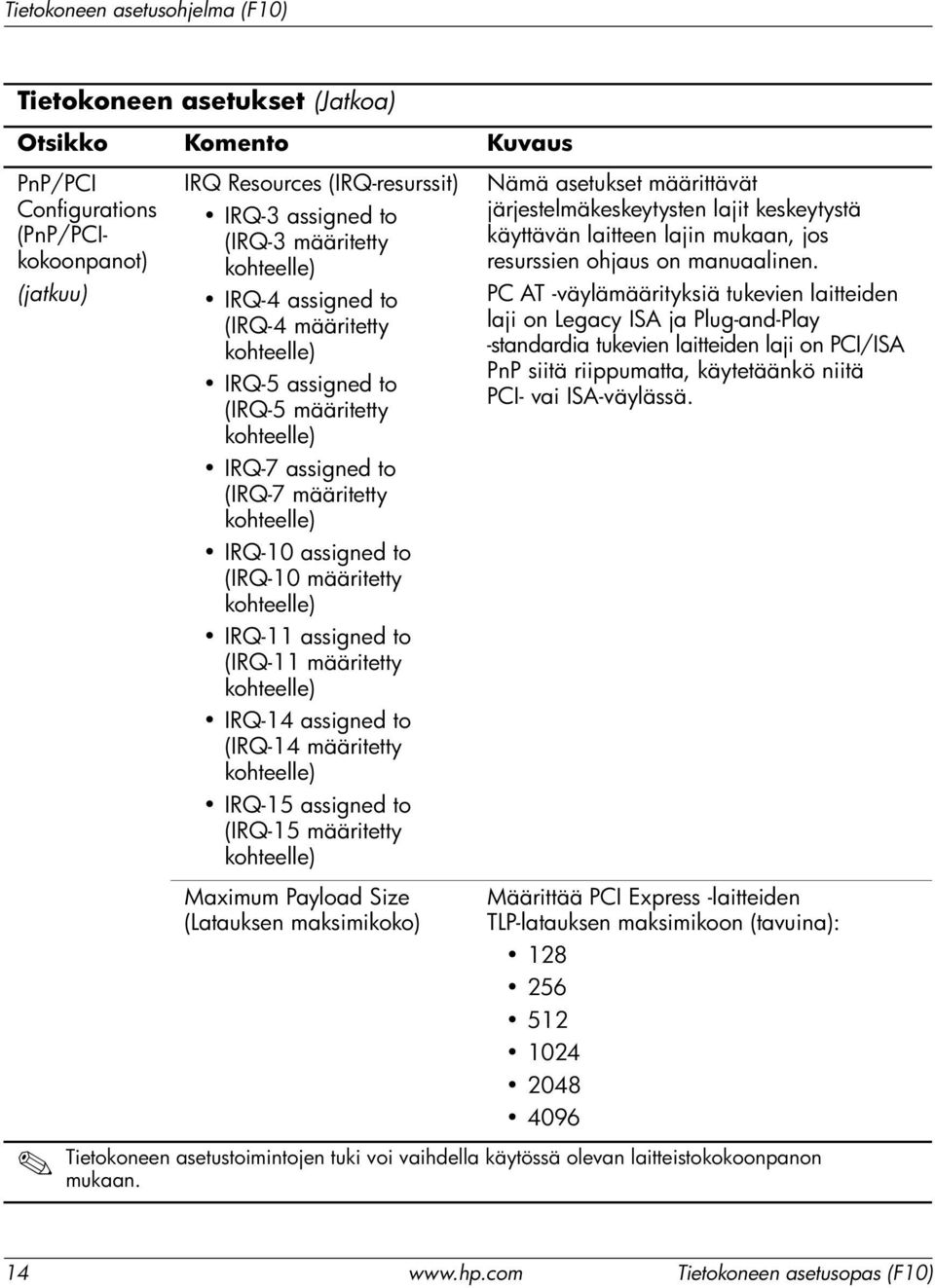

19 PnP/PCI Configurations (PnP/PCIkokoonpanot) (jatkuu) IRQ Resources (IRQ-resurssit) IRQ-3 assigned to (IRQ-3 määritetty kohteelle) IRQ-4 assigned to (IRQ-4 määritetty kohteelle) IRQ-5 assigned to (IRQ-5 määritetty kohteelle) IRQ-7 assigned to (IRQ-7 määritetty kohteelle) IRQ-10 assigned to (IRQ-10 määritetty kohteelle) IRQ-11 assigned to (IRQ-11 määritetty kohteelle) IRQ-14 assigned to (IRQ-14 määritetty kohteelle) IRQ-15 assigned to (IRQ-15 määritetty kohteelle) Nämä asetukset määrittävät järjestelmäkeskeytysten lajit keskeytystä käyttävän laitteen lajin mukaan, jos resurssien ohjaus on manuaalinen. PC AT -väylämäärityksiä tukevien laitteiden laji on Legacy ISA ja Plug-and-Play -standardia tukevien laitteiden laji on PCI/ISA PnP siitä riippumatta, käytetäänkö niitä PCI- vai ISA-väylässä. Maximum Payload Size (Latauksen maksimikoko) Määrittää PCI Express -laitteiden TLP-latauksen maksimikoon (tavuina): Tietokoneen asetusopas (F10)

20 PC Health Status (Tietokoneen kunto) Load Optimized Defaults (Lataa optimoidut oletusasetukset) System Fan Fail Check (Tuuletinvian tunnistustoiminto) Smart Fan Function (Älykäs tuuletintoiminto) Current CPU Temperature (Nykyinen keskusyksikön lämpötila) Current System Temperature (Nykyinen järjestelmän lämpötila) CPU Fan Speed (Keskusyksikön tuulettimen nopeus) Current System Fan Speed (Nykyinen järjestelmän tuulettimen nopeus) Ottaa käyttöön tuuletinvian tunnistustoiminnon POST-testin aikana tai poistaa sen käytöstä. Ottaa käyttöön älykkään tuuletintoiminnon tai poistaa sen käytöstä. Vcore +12 V VCC5 +3,3 V VBAT (V) 3VSB (V) Palauttaa tietokoneen asetusohjelman tehdasasetukset. Tietokoneen asetusopas (F10) 15

21 Set Supervisor Password (Määritä pääkäyttäjän salasana) Set User Password (Määritä käyttäjän salasana) Save & Exit Setup (Tallenna muutokset ja sulje ohjelma) Exit Without Saving (Sulje ohjelma tallentamatta muutoksia) Määrittää tietokoneen asetusohjelman käytössä tarvittavan pääkäyttäjän salasanan. Määrittää tietokoneen käytössä tarvittavan käyttäjän salasanan. (Pääkäyttäjän salasana on määritettävä ennen käyttäjän salasanan määrittämistä.) Tallentaa nykyiset asetukset ja lopettaa tietokoneen asetusohjelman. Lopettaa tietokoneen asetusohjelman tallentamatta muutoksia Tietokoneen asetusopas (F10)

22 Kokoonpanoasetusten palauttaminen CMOS-varmuuskopiointi Tietokoneen asetusohjelmalla (F10) luotujen kokoonpanoasetusten palauttaminen edellyttää, että asetukset on varmuuskopioitu ennen palautustarpeen ilmenemistä. CMOS Save/Load -apuohjelma löytyy osoitteesta käyttämäsi mallin Software & Driver Downloads -kohdan alta. Lataa kiinteän ohjelmiston tiedostot siirrettävässä tallennuslaitteessa sijaitsevaan kansioon. Kaikki muokatut tietokoneen kokoonpanoasetukset on suositeltavaa tallentaa levykkeelle, USB-muistilaitteelle tai levykkeen kaltaiselle laitteelle (tallennuslaite, joka on määritetty emuloimaan levykeaseman) ja tallettaa levyke tai laite myöhempää käyttöä varten. CMOS-muistin palauttaminen 1. Varmista, että varmuuskopioitava tietokone on päällä. Liitä siirrettävä tallennuslaite tietokoneeseen. 2. Suorita DOS-käynnistys. 3. Tallenna CMOS-asetukset siirrettävään tallennuslaitteeseen antamalla komento N:\folder\BIOS.exe SAVE:ABC001.DAT (jossa N on siirrettävän tallennuslaitteen asematunnus). 1. Varmista, että kohdetietokone on päällä. Liitä siirrettävä tallennuslaite kohdetietokoneeseen. 2. Suorita DOS-käynnistys. 3. Lataa CMOS-asetukset kohdejärjestelmään antamalla komento N:\folder\BIOS.exe LOAD:ABC001.DAT (jossa N on siirrettävän tallennuslaitteen asematunnus). Tietokoneen asetusopas (F10) 17
