Tietokoneen asetusopas (F10) HP Compaq dx2100 Microtower Business PC

Transkriptio

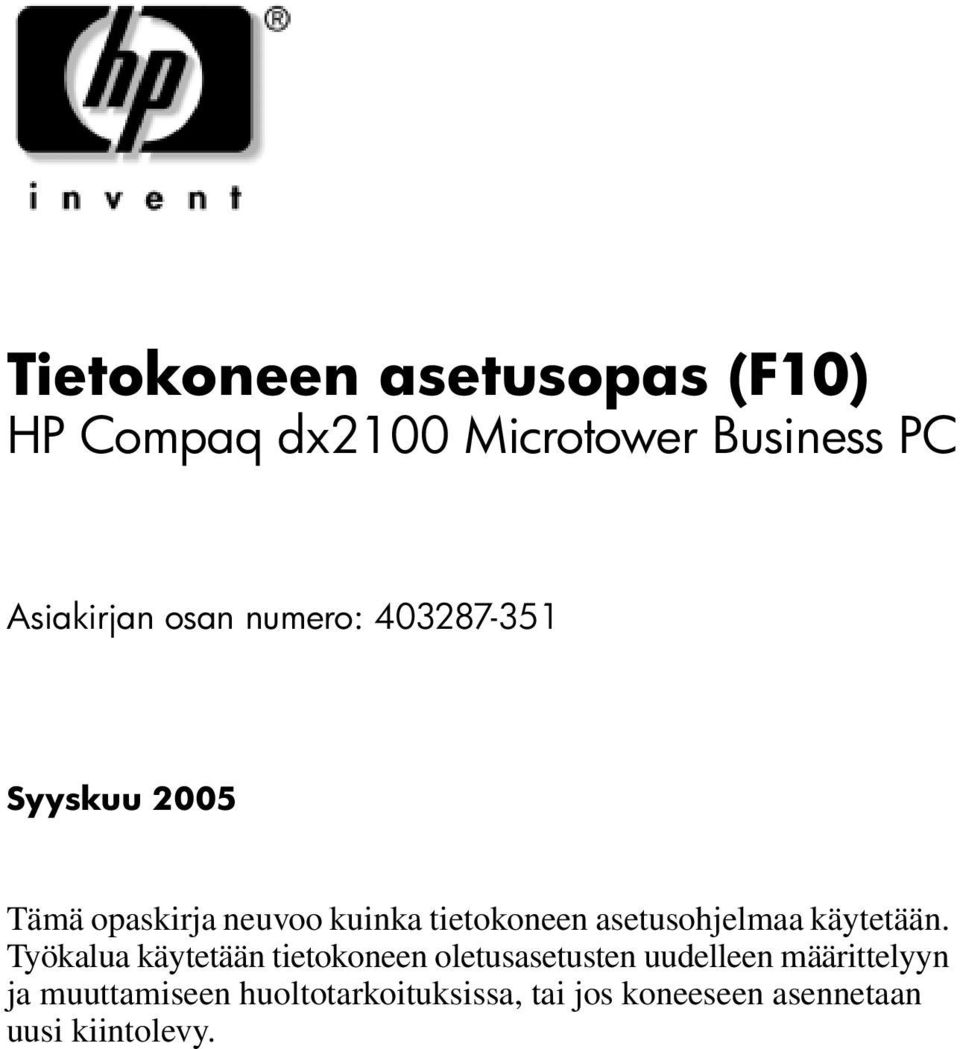

1 Tietokoneen asetusopas (F10) HP Compaq dx2100 Microtower Business PC Asiakirjan osan numero: Syyskuu 2005 Tämä opaskirja neuvoo kuinka tietokoneen asetusohjelmaa käytetään. Työkalua käytetään tietokoneen oletusasetusten uudelleen määrittelyyn ja muuttamiseen huoltotarkoituksissa, tai jos koneeseen asennetaan uusi kiintolevy.

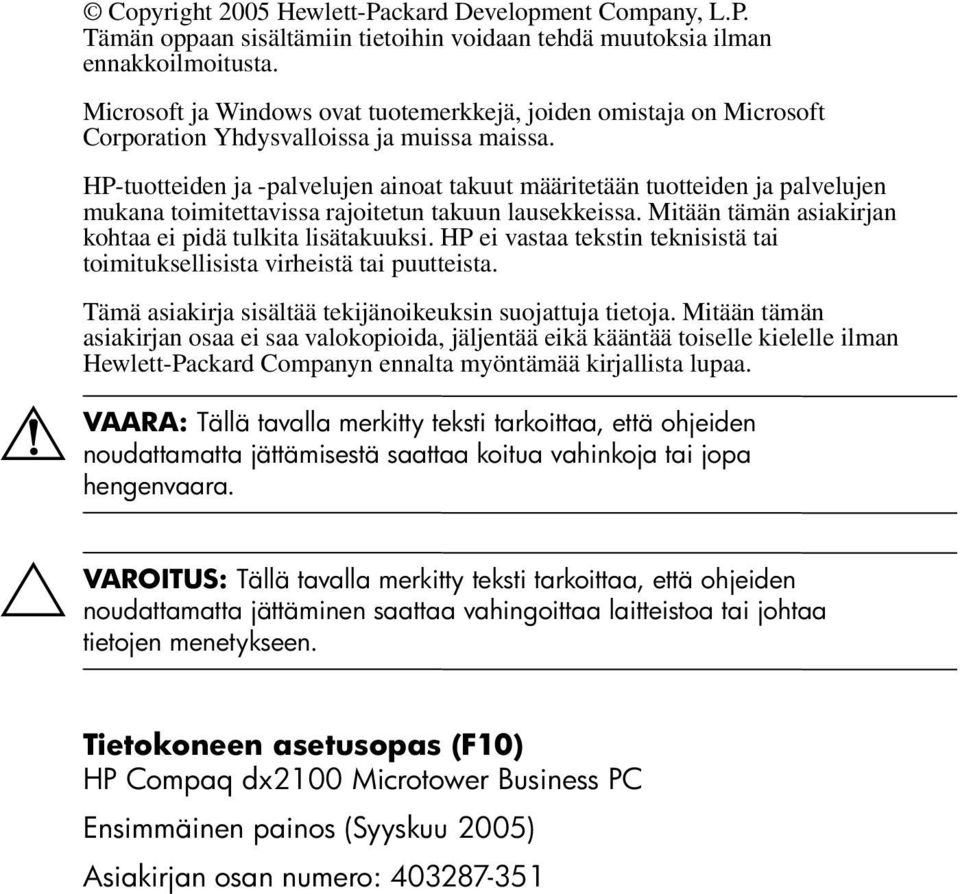

2 Å VAARA: Ä VAROITUS: Copyright 2005 Hewlett-Packard Development Company, L.P. Tämän oppaan sisältämiin tietoihin voidaan tehdä muutoksia ilman ennakkoilmoitusta. Microsoft ja Windows ovat tuotemerkkejä, joiden omistaja on Microsoft Corporation Yhdysvalloissa ja muissa maissa. HP-tuotteiden ja -palvelujen ainoat takuut määritetään tuotteiden ja palvelujen mukana toimitettavissa rajoitetun takuun lausekkeissa. Mitään tämän asiakirjan kohtaa ei pidä tulkita lisätakuuksi. HP ei vastaa tekstin teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Mitään tämän asiakirjan osaa ei saa valokopioida, jäljentää eikä kääntää toiselle kielelle ilman Hewlett-Packard Companyn ennalta myöntämää kirjallista lupaa. Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Tietokoneen asetusopas (F10) HP Compaq dx2100 Microtower Business PC Ensimmäinen painos (Syyskuu 2005) Asiakirjan osan numero:

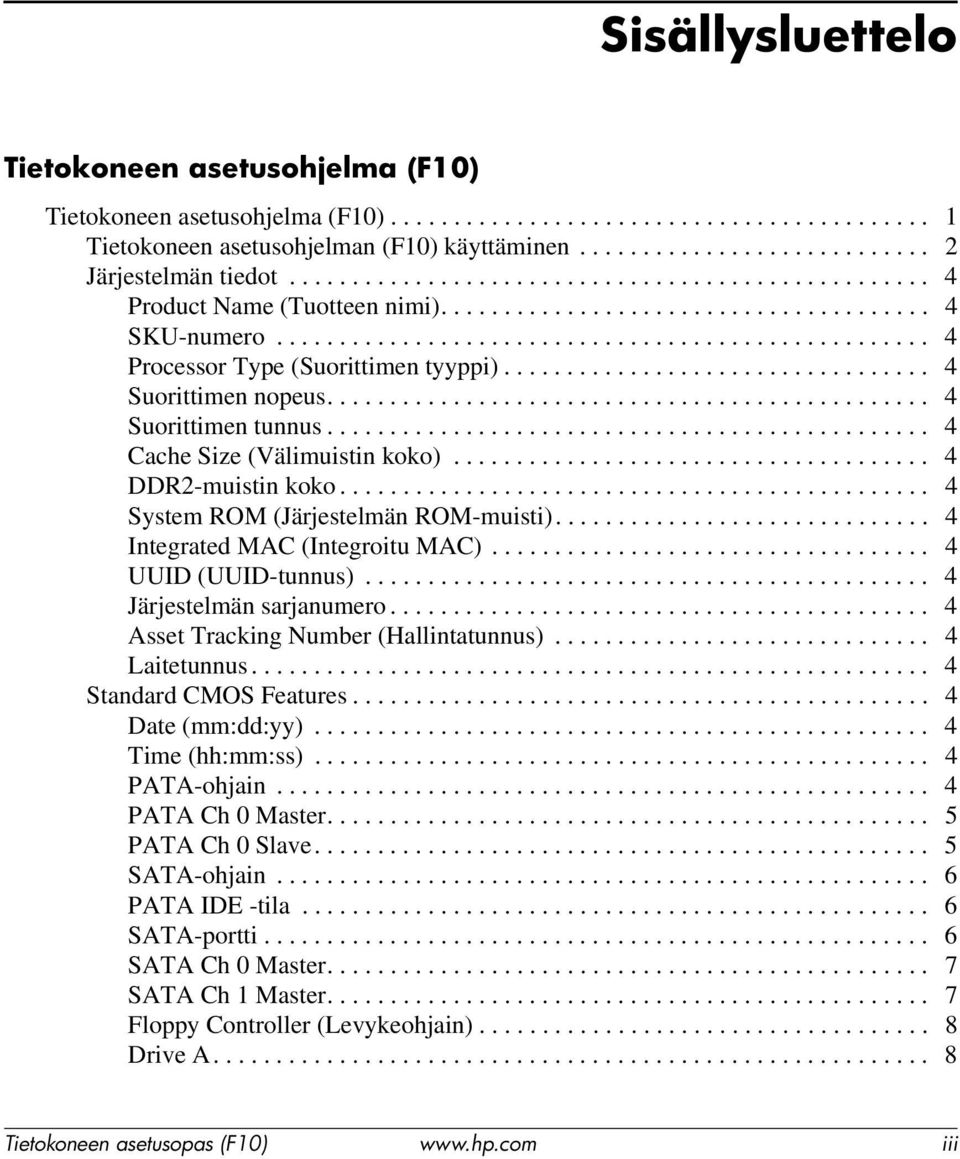

3 Sisällysluettelo Tietokoneen asetusohjelma (F10) Tietokoneen asetusohjelma (F10) Tietokoneen asetusohjelman (F10) käyttäminen Järjestelmän tiedot Product Name (Tuotteen nimi) SKU-numero Processor Type (Suorittimen tyyppi) Suorittimen nopeus Suorittimen tunnus Cache Size (Välimuistin koko) DDR2-muistin koko System ROM (Järjestelmän ROM-muisti) Integrated MAC (Integroitu MAC) UUID (UUID-tunnus) Järjestelmän sarjanumero Asset Tracking Number (Hallintatunnus) Laitetunnus Standard CMOS Features Date (mm:dd:yy) Time (hh:mm:ss) PATA-ohjain PATA Ch 0 Master PATA Ch 0 Slave SATA-ohjain PATA IDE -tila SATA-portti SATA Ch 0 Master SATA Ch 1 Master Floppy Controller (Levykeohjain) Drive A Tietokoneen asetusopas (F10) iii

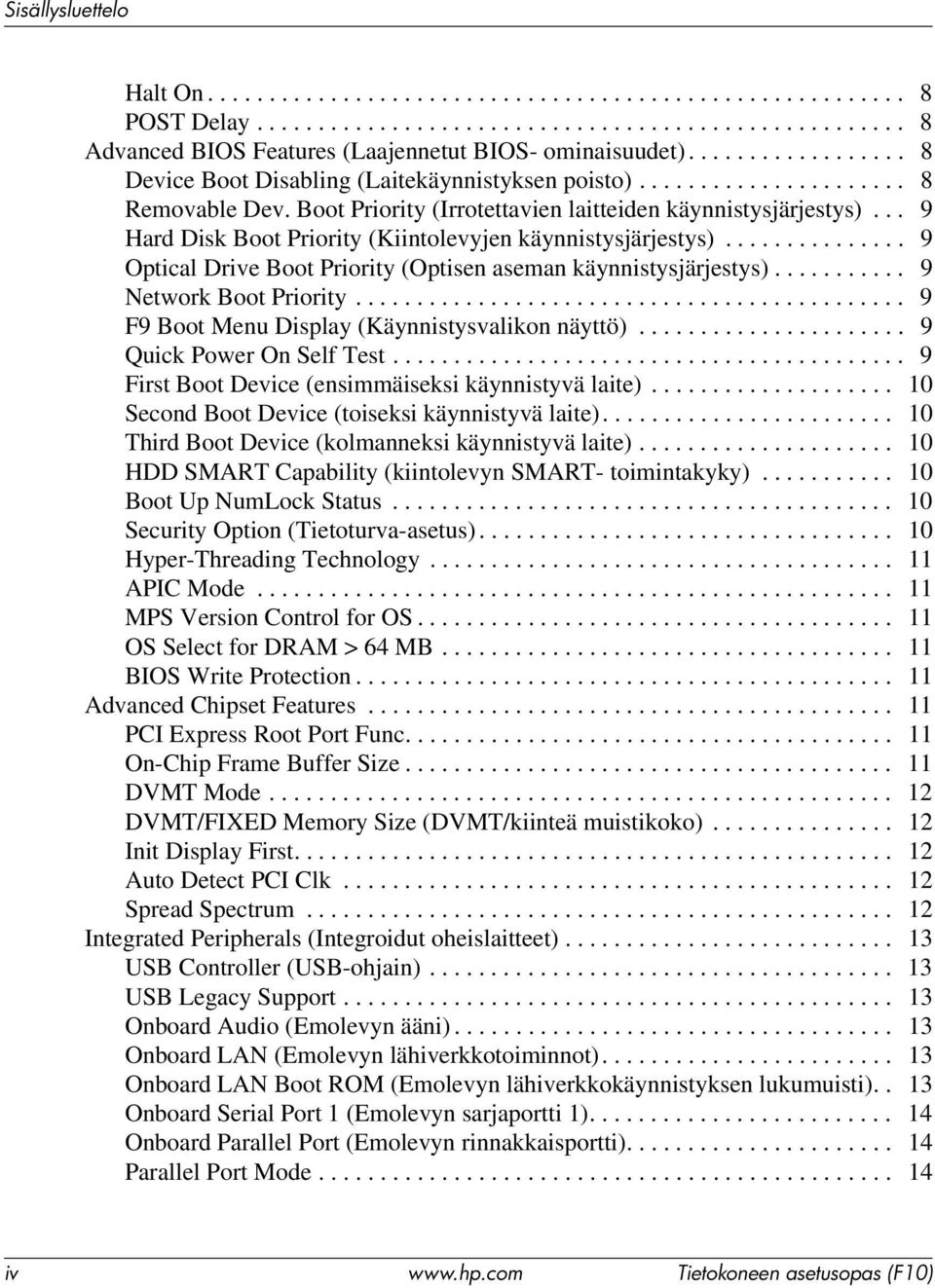

4 Sisällysluettelo Halt On POST Delay Advanced BIOS Features (Laajennetut BIOS- ominaisuudet) Device Boot Disabling (Laitekäynnistyksen poisto) Removable Dev. Boot Priority (Irrotettavien laitteiden käynnistysjärjestys)... 9 Hard Disk Boot Priority (Kiintolevyjen käynnistysjärjestys) Optical Drive Boot Priority (Optisen aseman käynnistysjärjestys) Network Boot Priority F9 Boot Menu Display (Käynnistysvalikon näyttö) Quick Power On Self Test First Boot Device (ensimmäiseksi käynnistyvä laite) Second Boot Device (toiseksi käynnistyvä laite) Third Boot Device (kolmanneksi käynnistyvä laite) HDD SMART Capability (kiintolevyn SMART- toimintakyky) Boot Up NumLock Status Security Option (Tietoturva-asetus) Hyper-Threading Technology APIC Mode MPS Version Control for OS OS Select for DRAM > 64 MB BIOS Write Protection Advanced Chipset Features PCI Express Root Port Func On-Chip Frame Buffer Size DVMT Mode DVMT/FIXED Memory Size (DVMT/kiinteä muistikoko) Init Display First Auto Detect PCI Clk Spread Spectrum Integrated Peripherals (Integroidut oheislaitteet) USB Controller (USB-ohjain) USB Legacy Support Onboard Audio (Emolevyn ääni) Onboard LAN (Emolevyn lähiverkkotoiminnot) Onboard LAN Boot ROM (Emolevyn lähiverkkokäynnistyksen lukumuisti).. 13 Onboard Serial Port 1 (Emolevyn sarjaportti 1) Onboard Parallel Port (Emolevyn rinnakkaisportti) Parallel Port Mode iv Tietokoneen asetusopas (F10)

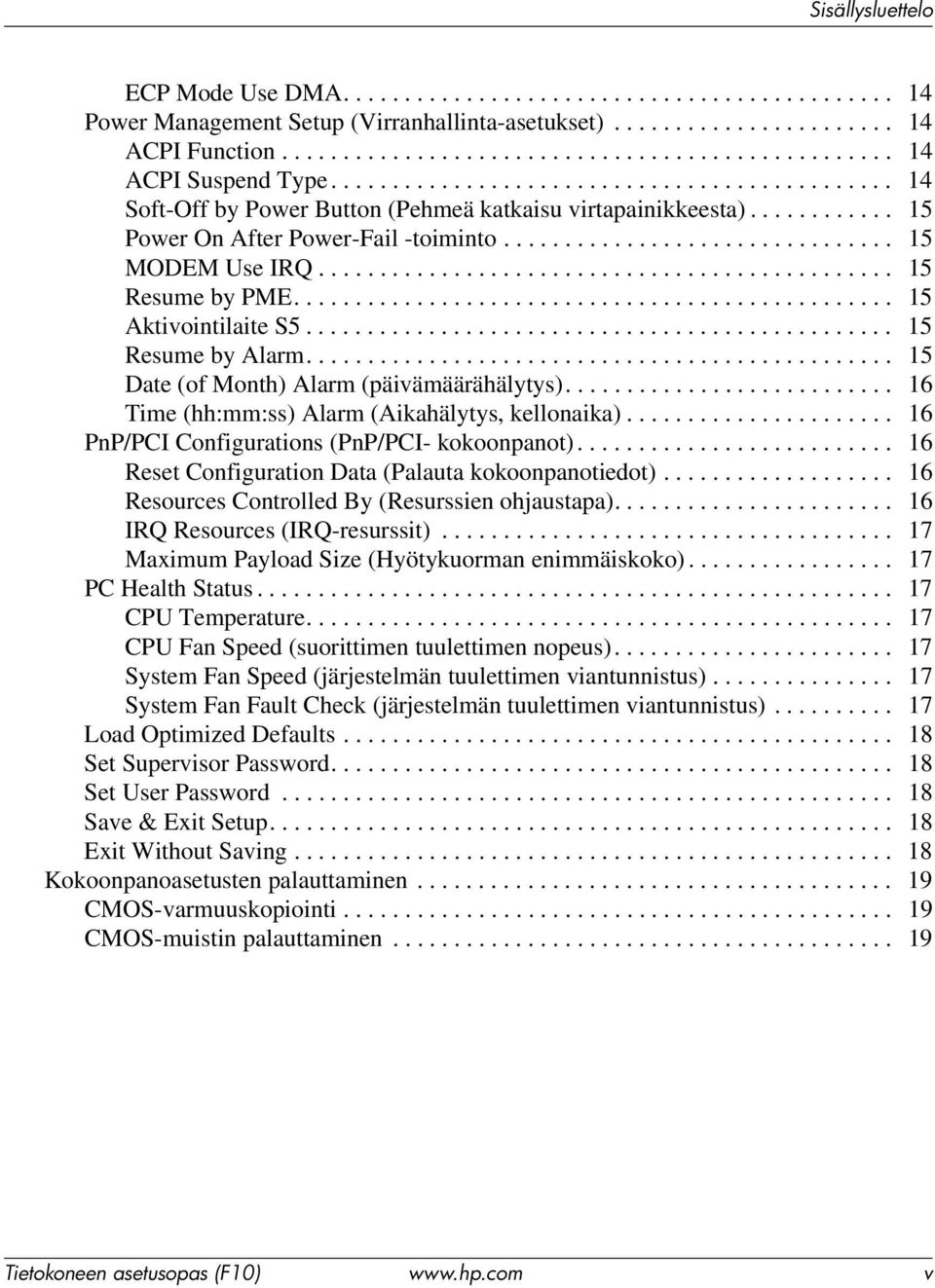

5 Sisällysluettelo ECP Mode Use DMA Power Management Setup (Virranhallinta-asetukset) ACPI Function ACPI Suspend Type Soft-Off by Power Button (Pehmeä katkaisu virtapainikkeesta) Power On After Power-Fail -toiminto MODEM Use IRQ Resume by PME Aktivointilaite S Resume by Alarm Date (of Month) Alarm (päivämäärähälytys) Time (hh:mm:ss) Alarm (Aikahälytys, kellonaika) PnP/PCI Configurations (PnP/PCI- kokoonpanot) Reset Configuration Data (Palauta kokoonpanotiedot) Resources Controlled By (Resurssien ohjaustapa) IRQ Resources (IRQ-resurssit) Maximum Payload Size (Hyötykuorman enimmäiskoko) PC Health Status CPU Temperature CPU Fan Speed (suorittimen tuulettimen nopeus) System Fan Speed (järjestelmän tuulettimen viantunnistus) System Fan Fault Check (järjestelmän tuulettimen viantunnistus) Load Optimized Defaults Set Supervisor Password Set User Password Save & Exit Setup Exit Without Saving Kokoonpanoasetusten palauttaminen CMOS-varmuuskopiointi CMOS-muistin palauttaminen Tietokoneen asetusopas (F10) v

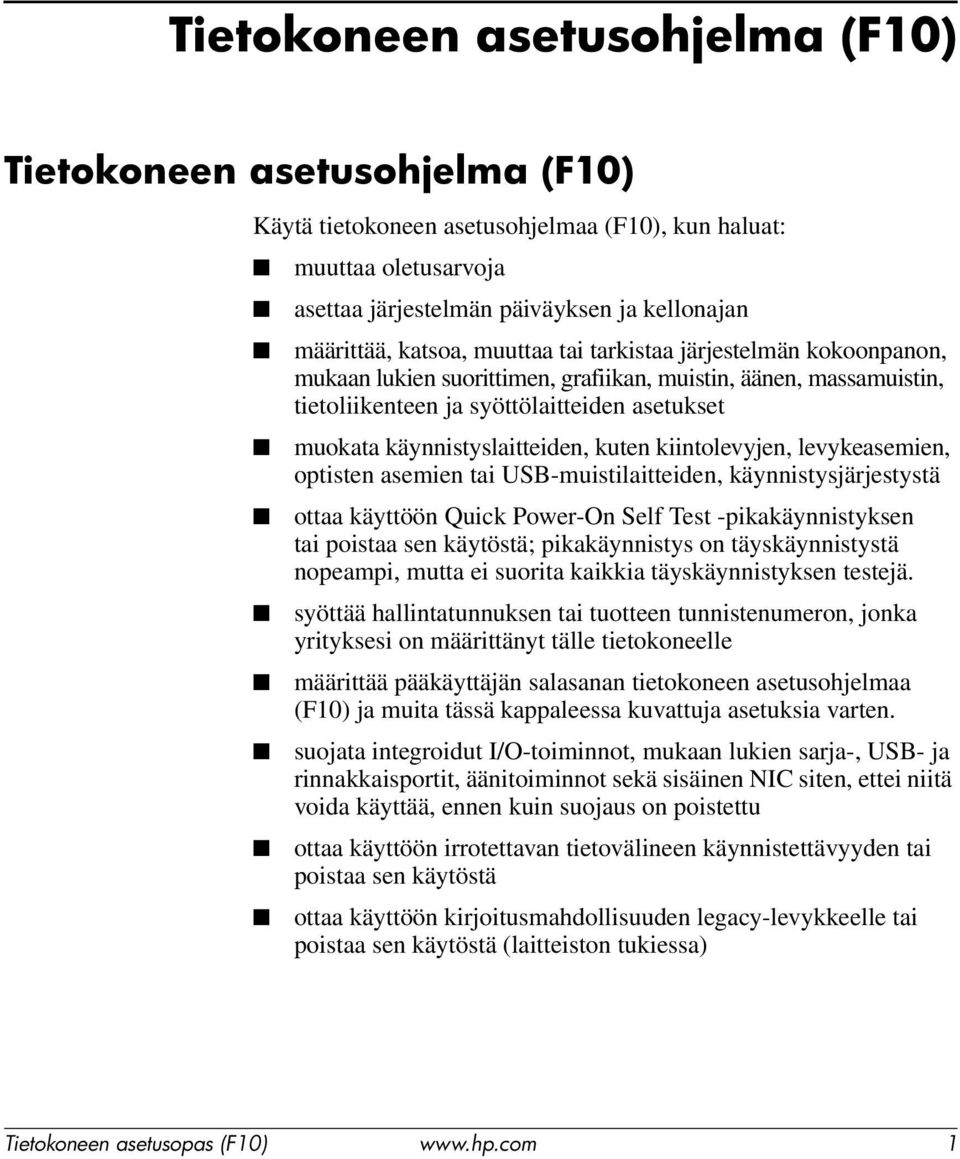

6 Tietokoneen asetusohjelma (F10) Käytä tietokoneen asetusohjelmaa (F10), kun haluat: muuttaa oletusarvoja asettaa järjestelmän päiväyksen ja kellonajan määrittää, katsoa, muuttaa tai tarkistaa järjestelmän kokoonpanon, mukaan lukien suorittimen, grafiikan, muistin, äänen, massamuistin, tietoliikenteen ja syöttölaitteiden asetukset muokata käynnistyslaitteiden, kuten kiintolevyjen, levykeasemien, optisten asemien tai USB-muistilaitteiden, käynnistysjärjestystä ottaa käyttöön Quick Power-On Self Test -pikakäynnistyksen tai poistaa sen käytöstä; pikakäynnistys on täyskäynnistystä nopeampi, mutta ei suorita kaikkia täyskäynnistyksen testejä. syöttää hallintatunnuksen tai tuotteen tunnistenumeron, jonka yrityksesi on määrittänyt tälle tietokoneelle määrittää pääkäyttäjän salasanan tietokoneen asetusohjelmaa (F10) ja muita tässä kappaleessa kuvattuja asetuksia varten. suojata integroidut I/O-toiminnot, mukaan lukien sarja-, USB- ja rinnakkaisportit, äänitoiminnot sekä sisäinen NIC siten, ettei niitä voida käyttää, ennen kuin suojaus on poistettu ottaa käyttöön irrotettavan tietovälineen käynnistettävyyden tai poistaa sen käytöstä ottaa käyttöön kirjoitusmahdollisuuden legacy-levykkeelle tai poistaa sen käytöstä (laitteiston tukiessa) Tietokoneen asetusopas (F10) 1

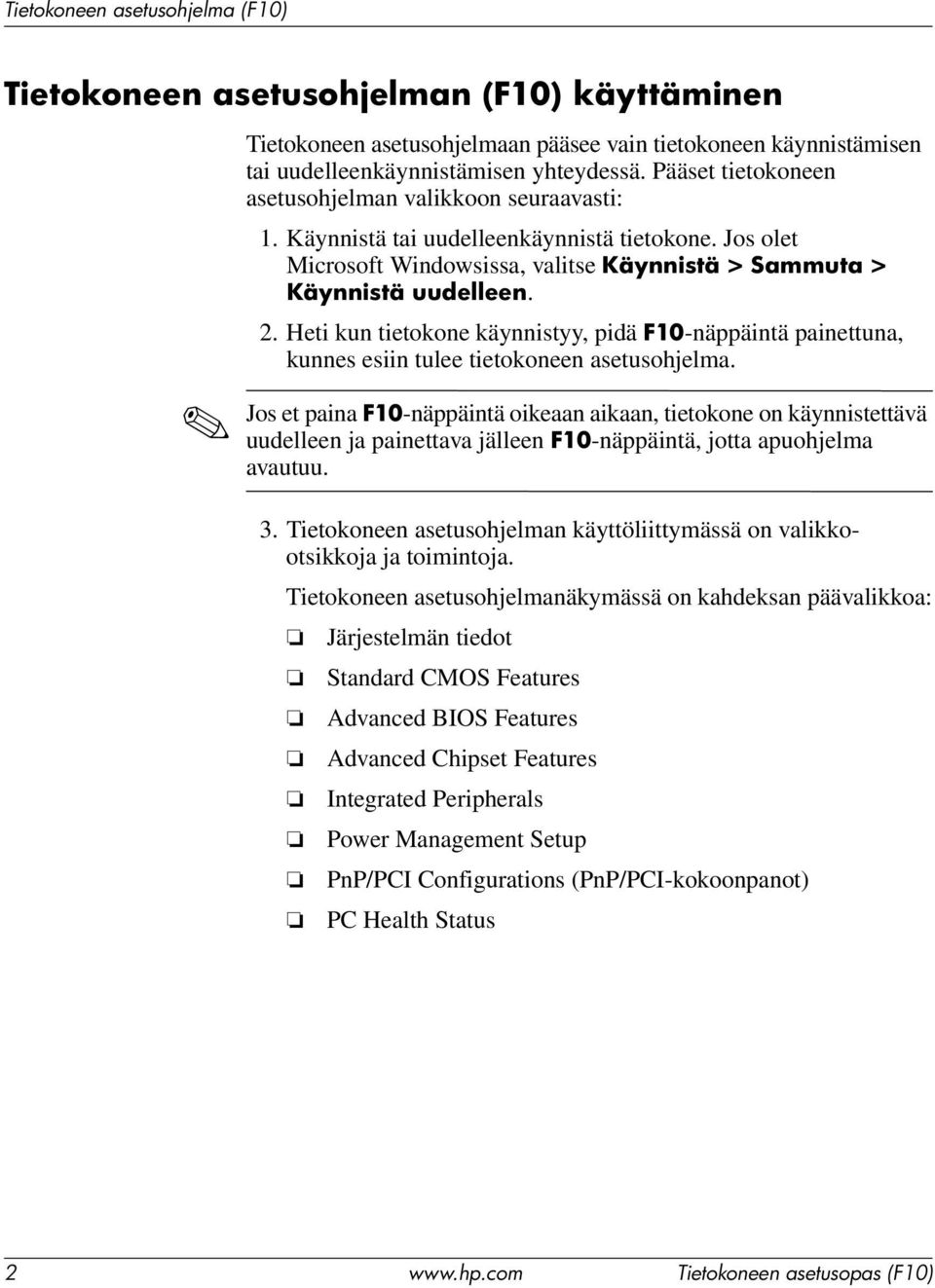

7 Tietokoneen asetusohjelman (F10) käyttäminen Tietokoneen asetusohjelmaan pääsee vain tietokoneen käynnistämisen tai uudelleenkäynnistämisen yhteydessä. Pääset tietokoneen asetusohjelman valikkoon seuraavasti: 1. Käynnistä tai uudelleenkäynnistä tietokone. Jos olet Microsoft Windowsissa, valitse Käynnistä > Sammuta > Käynnistä uudelleen. 2. Heti kun tietokone käynnistyy, pidä F10-näppäintä painettuna, kunnes esiin tulee tietokoneen asetusohjelma. Jos et paina F10-näppäintä oikeaan aikaan, tietokone on käynnistettävä uudelleen ja painettava jälleen F10-näppäintä, jotta apuohjelma avautuu. 3. Tietokoneen asetusohjelman käyttöliittymässä on valikkootsikkoja ja toimintoja. Tietokoneen asetusohjelmanäkymässä on kahdeksan päävalikkoa: Järjestelmän tiedot Standard CMOS Features Advanced BIOS Features Advanced Chipset Features Integrated Peripherals Power Management Setup PnP/PCI Configurations (PnP/PCI-kokoonpanot) PC Health Status 2 Tietokoneen asetusopas (F10)

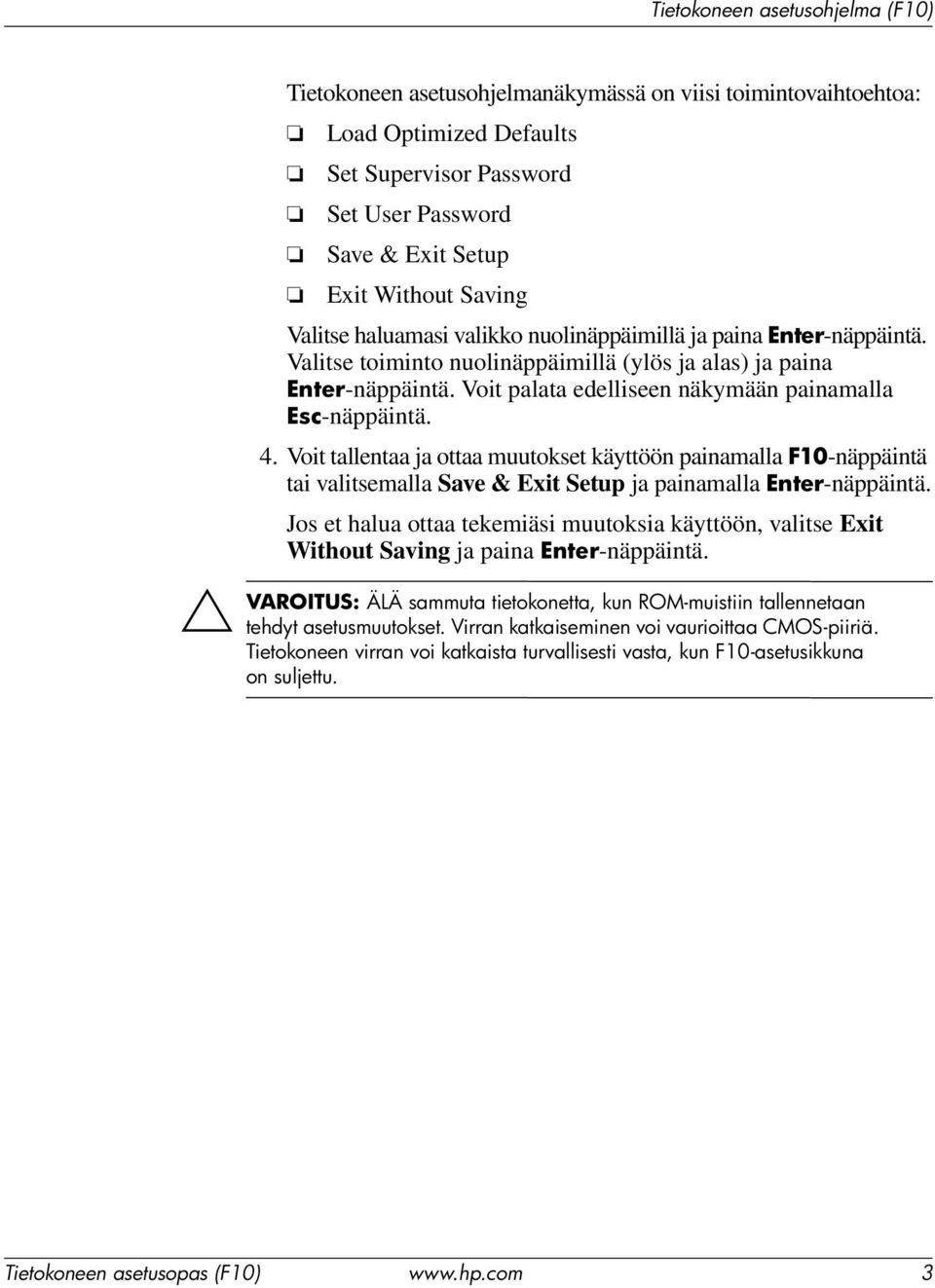

8 Ä VAROITUS: Tietokoneen asetusohjelmanäkymässä on viisi toimintovaihtoehtoa: Load Optimized Defaults Set Supervisor Password Set User Password Save & Exit Setup Exit Without Saving Valitse haluamasi valikko nuolinäppäimillä ja paina Enter-näppäintä. Valitse toiminto nuolinäppäimillä (ylös ja alas) ja paina Enter-näppäintä. Voit palata edelliseen näkymään painamalla Esc-näppäintä. 4. Voit tallentaa ja ottaa muutokset käyttöön painamalla F10-näppäintä tai valitsemalla Save & Exit Setup ja painamalla Enter-näppäintä. Jos et halua ottaa tekemiäsi muutoksia käyttöön, valitse Exit Without Saving ja paina Enter-näppäintä. ÄLÄ sammuta tietokonetta, kun ROM-muistiin tallennetaan tehdyt asetusmuutokset. Virran katkaiseminen voi vaurioittaa CMOS-piiriä. Tietokoneen virran voi katkaista turvallisesti vasta, kun F10-asetusikkuna on suljettu. Tietokoneen asetusopas (F10) 3

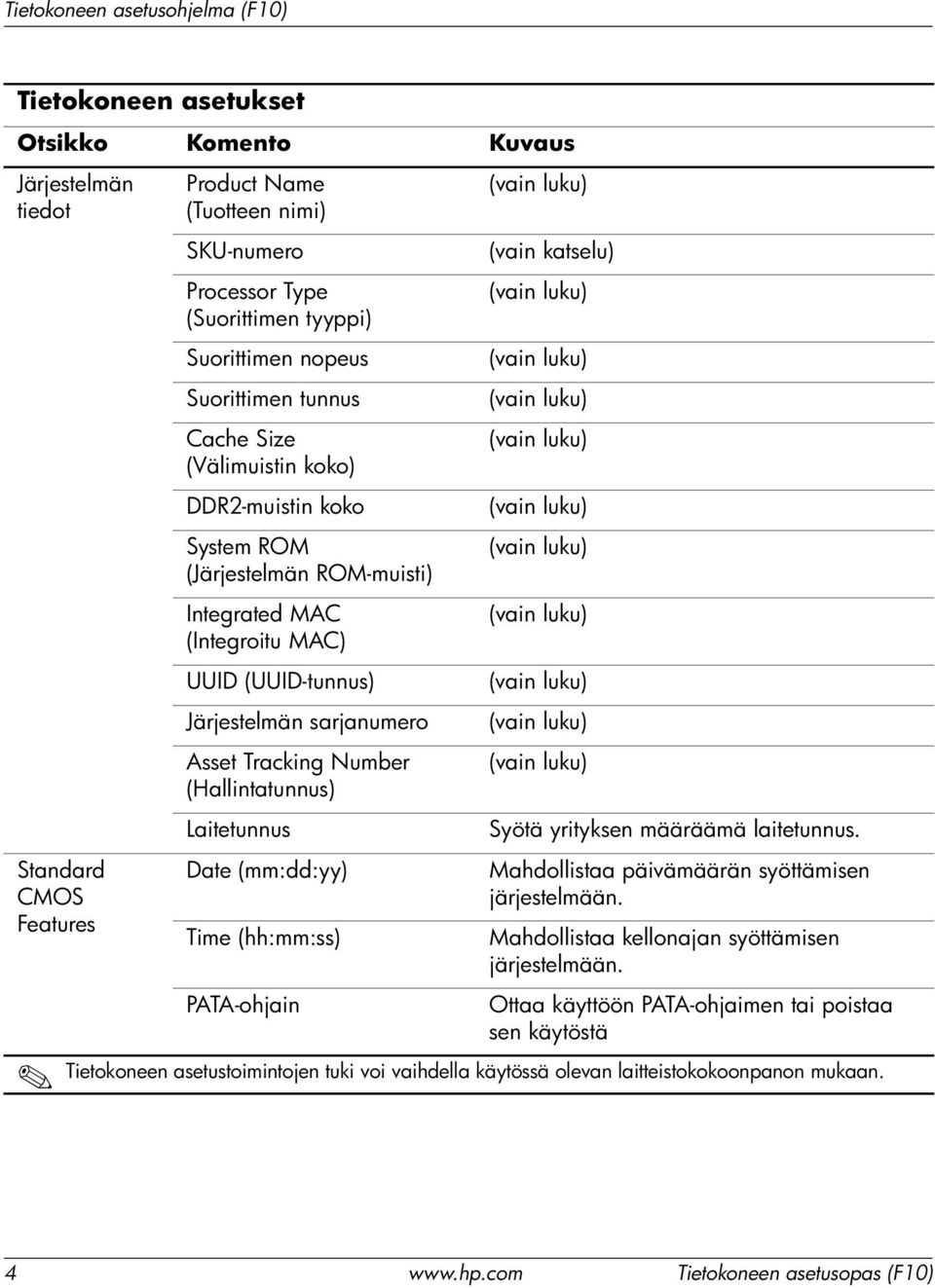

9 Tietokoneen asetukset Järjestelmän tiedot Standard CMOS Features Product Name (Tuotteen nimi) SKU-numero Processor Type (Suorittimen tyyppi) Suorittimen nopeus Suorittimen tunnus Cache Size (Välimuistin koko) DDR2-muistin koko System ROM (Järjestelmän ROM-muisti) Integrated MAC (Integroitu MAC) UUID (UUID-tunnus) Järjestelmän sarjanumero Asset Tracking Number (Hallintatunnus) Laitetunnus Date (mm:dd:yy) Time (hh:mm:ss) PATA-ohjain (vain katselu) Syötä yrityksen määräämä laitetunnus. Mahdollistaa päivämäärän syöttämisen järjestelmään. Mahdollistaa kellonajan syöttämisen järjestelmään. Ottaa käyttöön PATA-ohjaimen tai poistaa sen käytöstä 4 Tietokoneen asetusopas (F10)

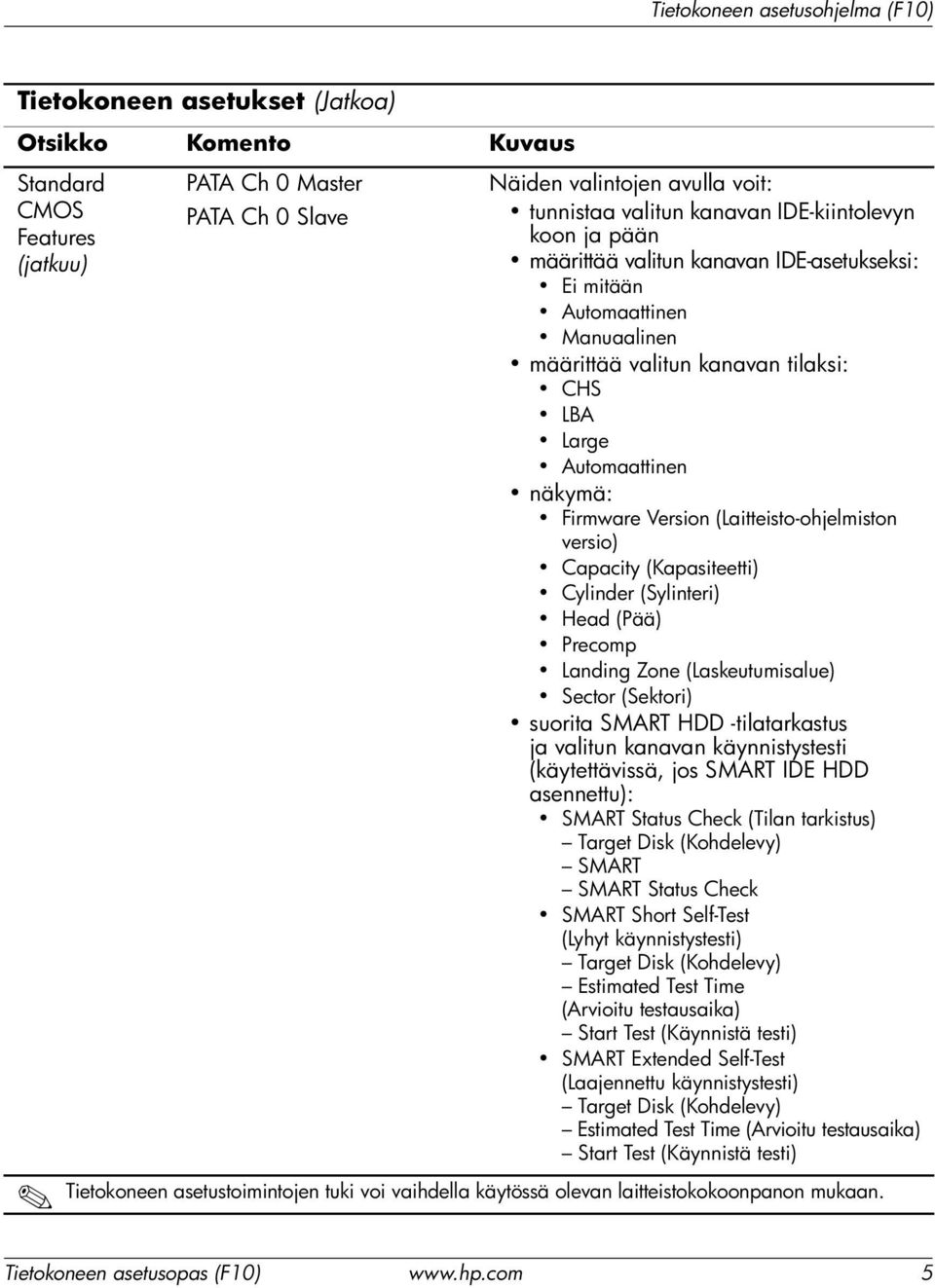

10 Standard CMOS Features (jatkuu) PATA Ch 0 Master PATA Ch 0 Slave Näiden valintojen avulla voit: tunnistaa valitun kanavan IDE-kiintolevyn koon ja pään määrittää valitun kanavan IDE-asetukseksi: Ei mitään Automaattinen Manuaalinen määrittää valitun kanavan tilaksi: CHS LBA Large Automaattinen näkymä: Firmware Version (Laitteisto-ohjelmiston versio) Capacity (Kapasiteetti) Cylinder (Sylinteri) Head (Pää) Precomp Landing Zone (Laskeutumisalue) Sector (Sektori) suorita SMART HDD -tilatarkastus ja valitun kanavan käynnistystesti (käytettävissä, jos SMART IDE HDD asennettu): SMART Status Check (Tilan tarkistus) Target Disk (Kohdelevy) SMART SMART Status Check SMART Short Self-Test (Lyhyt käynnistystesti) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) SMART Extended Self-Test (Laajennettu käynnistystesti) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) Tietokoneen asetusopas (F10) 5

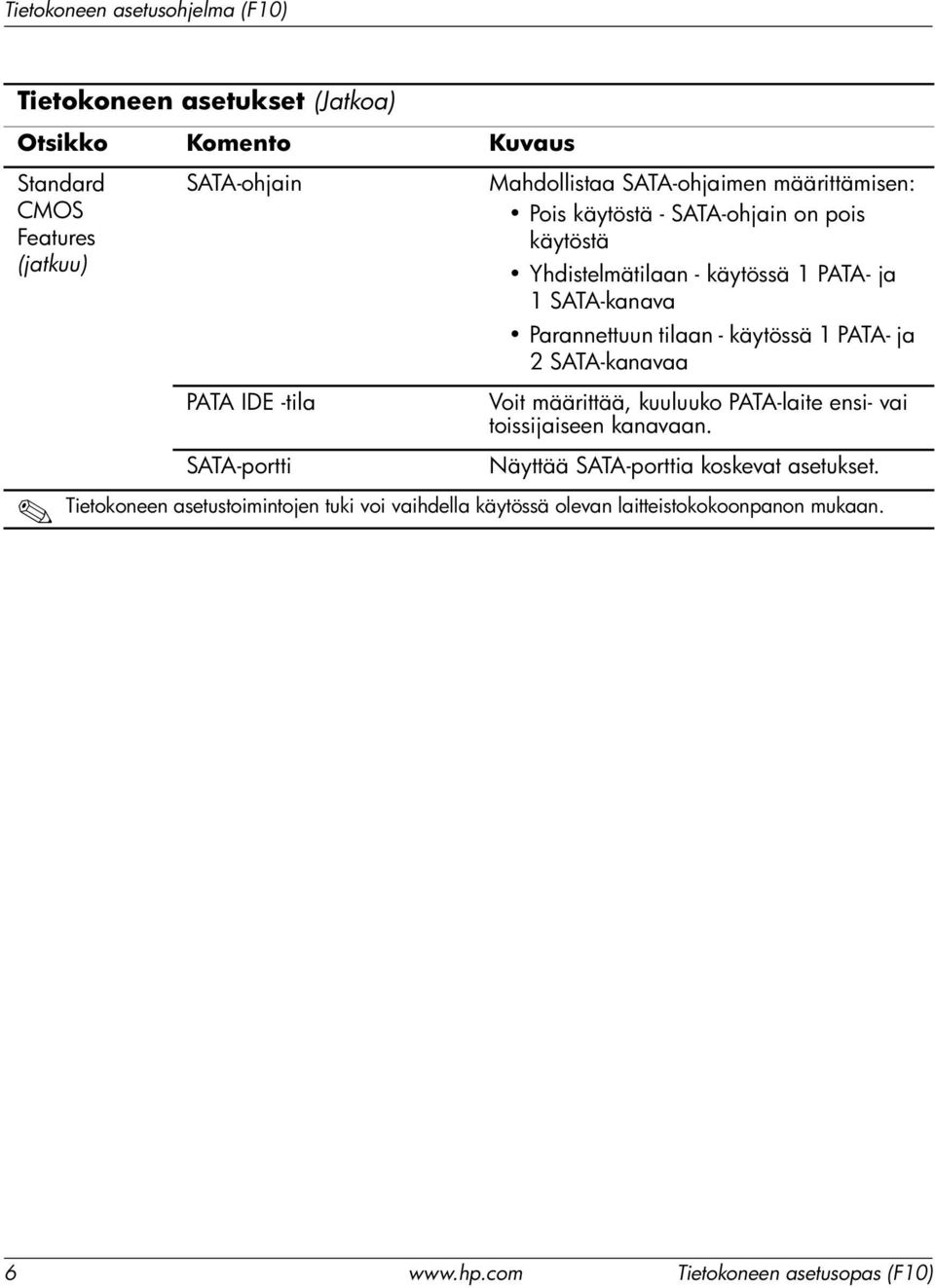

11 Standard CMOS Features (jatkuu) SATA-ohjain PATA IDE -tila SATA-portti Mahdollistaa SATA-ohjaimen määrittämisen: Pois käytöstä - SATA-ohjain on pois käytöstä Yhdistelmätilaan - käytössä 1 PATA- ja 1 SATA-kanava Parannettuun tilaan - käytössä 1 PATA- ja 2 SATA-kanavaa Voit määrittää, kuuluuko PATA-laite ensi- vai toissijaiseen kanavaan. Näyttää SATA-porttia koskevat asetukset. 6 Tietokoneen asetusopas (F10)

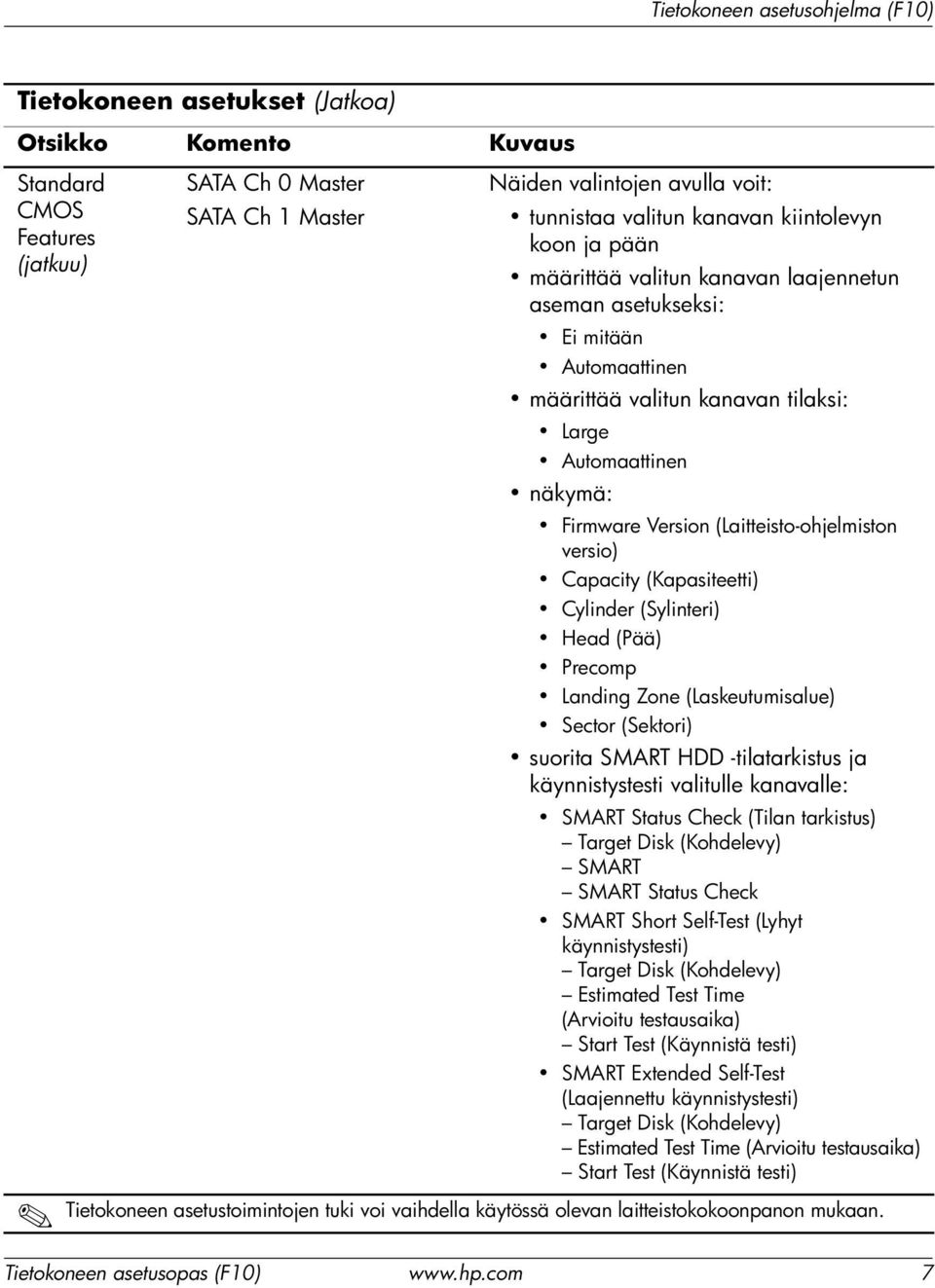

12 Standard CMOS Features (jatkuu) SATA Ch 0 Master SATA Ch 1 Master Näiden valintojen avulla voit: tunnistaa valitun kanavan kiintolevyn koon ja pään määrittää valitun kanavan laajennetun aseman asetukseksi: Ei mitään Automaattinen määrittää valitun kanavan tilaksi: Large Automaattinen näkymä: Firmware Version (Laitteisto-ohjelmiston versio) Capacity (Kapasiteetti) Cylinder (Sylinteri) Head (Pää) Precomp Landing Zone (Laskeutumisalue) Sector (Sektori) suorita SMART HDD -tilatarkistus ja käynnistystesti valitulle kanavalle: SMART Status Check (Tilan tarkistus) Target Disk (Kohdelevy) SMART SMART Status Check SMART Short Self-Test (Lyhyt käynnistystesti) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) SMART Extended Self-Test (Laajennettu käynnistystesti) Target Disk (Kohdelevy) Estimated Test Time (Arvioitu testausaika) Start Test (Käynnistä testi) Tietokoneen asetusopas (F10) 7

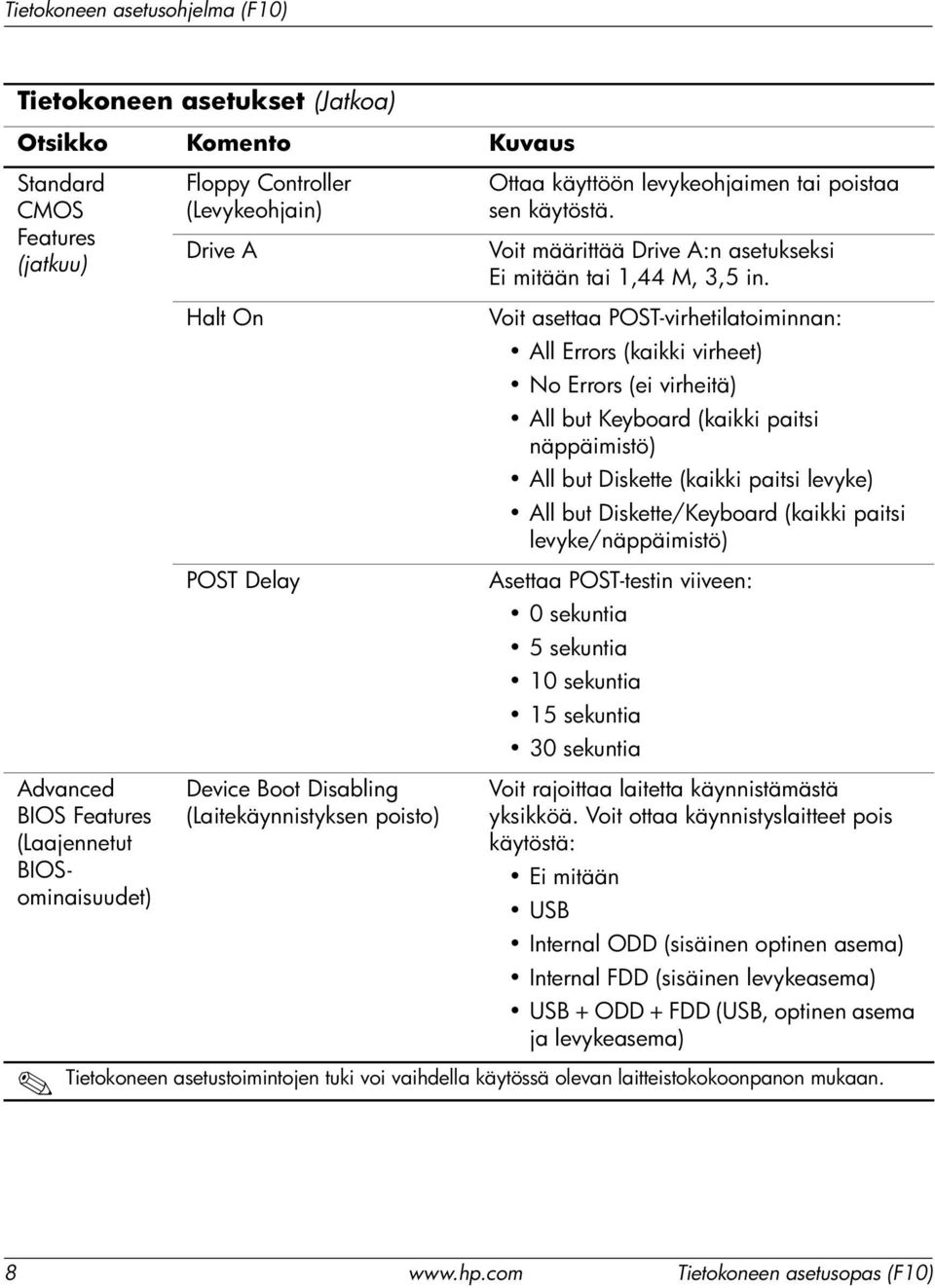

13 Standard CMOS Features (jatkuu) Advanced BIOS Features (Laajennetut BIOSominaisuudet) Floppy Controller (Levykeohjain) Drive A Halt On POST Delay Device Boot Disabling (Laitekäynnistyksen poisto) Ottaa käyttöön levykeohjaimen tai poistaa sen käytöstä. Voit määrittää Drive A:n asetukseksi Ei mitään tai 1,44 M, 3,5 in. Voit asettaa POST-virhetilatoiminnan: All Errors (kaikki virheet) No Errors (ei virheitä) All but Keyboard (kaikki paitsi näppäimistö) All but Diskette (kaikki paitsi levyke) All but Diskette/Keyboard (kaikki paitsi levyke/näppäimistö) Asettaa POST-testin viiveen: 0 sekuntia 5 sekuntia 10 sekuntia 15 sekuntia 30 sekuntia Voit rajoittaa laitetta käynnistämästä yksikköä. Voit ottaa käynnistyslaitteet pois käytöstä: Ei mitään USB Internal ODD (sisäinen optinen asema) Internal FDD (sisäinen levykeasema) USB + ODD + FDD (USB, optinen asema ja levykeasema) 8 Tietokoneen asetusopas (F10)

14 Advanced BIOS Features (Laajennetut BIOSominaisuudet) (jatkuu) Removable Dev. Boot Priority (Irrotettavien laitteiden käynnistysjärjestys) Hard Disk Boot Priority (Kiintolevyjen käynnistysjärjestys) Optical Drive Boot Priority (Optisen aseman käynnistysjärjestys) Network Boot Priority F9 Boot Menu Display (Käynnistysvalikon näyttö) Mahdollistaa laitteeseen yhdistettyjen, irrotettavien laitteiden käynnistysjärjestyksen määrittelyn (esim. Legacy- tai USBlevykeasemat). Järjestyksessä ensimmäisellä asemalla on käynnistysjärjestyksessä etusija, ja se merkitään A-asemaksi. Määrittää laitteeseen liitettyjen kiintolevyasemien (esimerkiksi USB-kiintolevy, USB2 Drive Key -asema tai USB Flash Media -yksikkö) käynnistysjärjestyksen. Järjestyksessä ensimmäisellä kiintolevyllä on etusija alkulataustoiminnossa, ja se saa asematunnuksen C (jos joku laite on asennettu). Määrittää, missä järjestyksessä järjestelmä etsii siihen liitetyistä optisista asemista (mukaan lukien USB ODD -asemat) käynnistyvää käyttöjärjestelmäasennusta. Määrittää, missä järjestyksessä järjestelmä etsii siihen liitetyistä verkkolaitteista (mukaan lukien UP-verkkokortit) käynnistyvää käyttöjärjestelmäasennusta. Ottaa käyttöön käynnistysvalikon tai poistaa sen käytöstä. Quick Power On Self Test Ottaa käyttöön tiettyjen järjestelmän käynnistystestien ohituksen tai poistaa sen käytöstä. Tämän ominaisuuden käyttö lyhentää järjestelmän käynnistysaikaa. Tietokoneen asetusopas (F10) 9

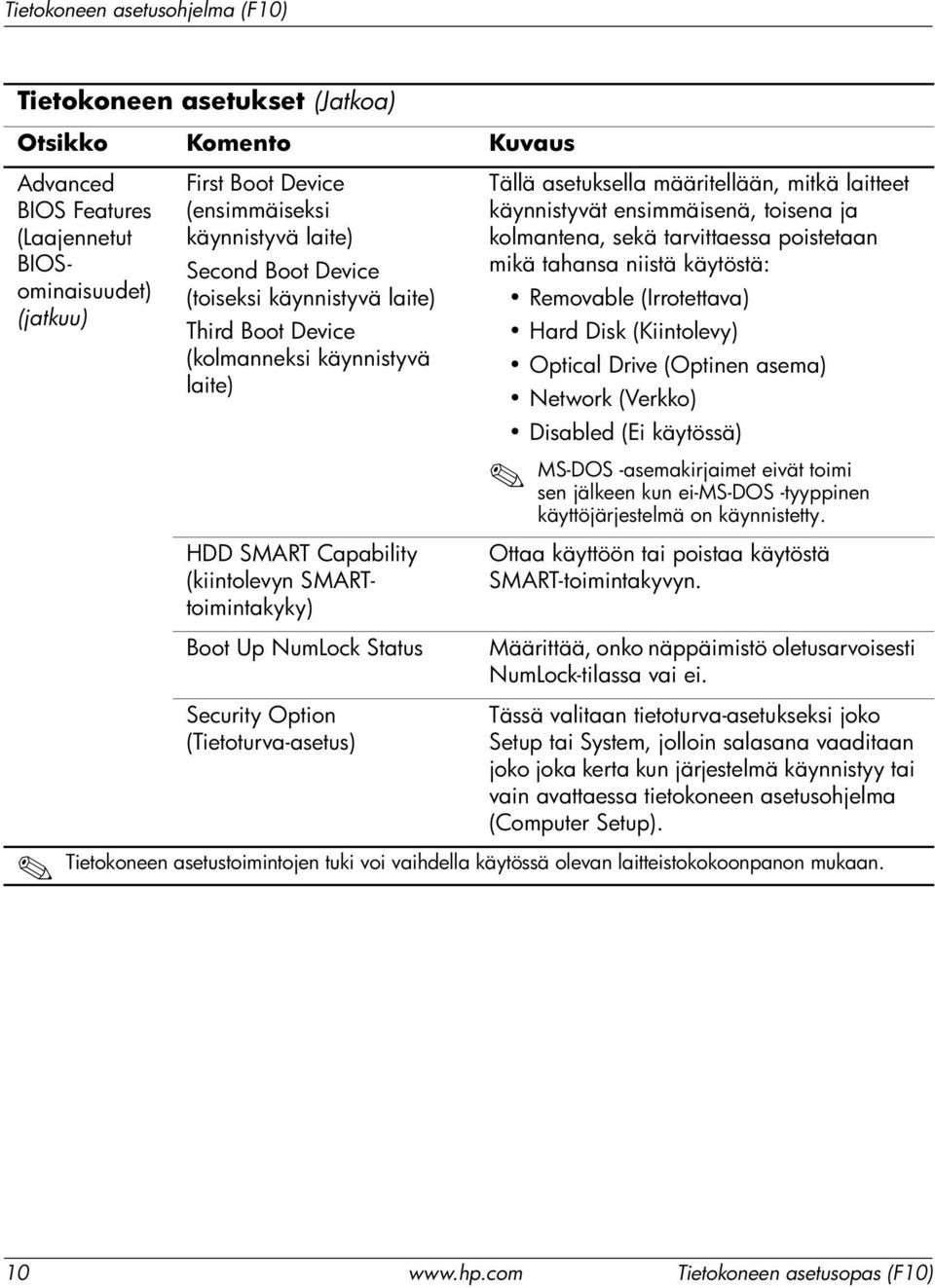

15 Advanced BIOS Features (Laajennetut BIOSominaisuudet) (jatkuu) First Boot Device (ensimmäiseksi käynnistyvä laite) Second Boot Device (toiseksi käynnistyvä laite) Third Boot Device (kolmanneksi käynnistyvä laite) HDD SMART Capability (kiintolevyn SMARTtoimintakyky) Boot Up NumLock Status Security Option (Tietoturva-asetus) Tällä asetuksella määritellään, mitkä laitteet käynnistyvät ensimmäisenä, toisena ja kolmantena, sekä tarvittaessa poistetaan mikä tahansa niistä käytöstä: Removable(Irrotettava) Hard Disk (Kiintolevy) Optical Drive (Optinen asema) Network (Verkko) Disabled (Ei käytössä) MS-DOS -asemakirjaimet eivät toimi sen jälkeen kun ei-ms-dos -tyyppinen käyttöjärjestelmä on käynnistetty. Ottaa käyttöön tai poistaa käytöstä SMART-toimintakyvyn. Määrittää, onko näppäimistö oletusarvoisesti NumLock-tilassa vai ei. Tässä valitaan tietoturva-asetukseksi joko Setup tai System, jolloin salasana vaaditaan joko joka kerta kun järjestelmä käynnistyy tai vain avattaessa tietokoneen asetusohjelma (Computer Setup) Tietokoneen asetusopas (F10)

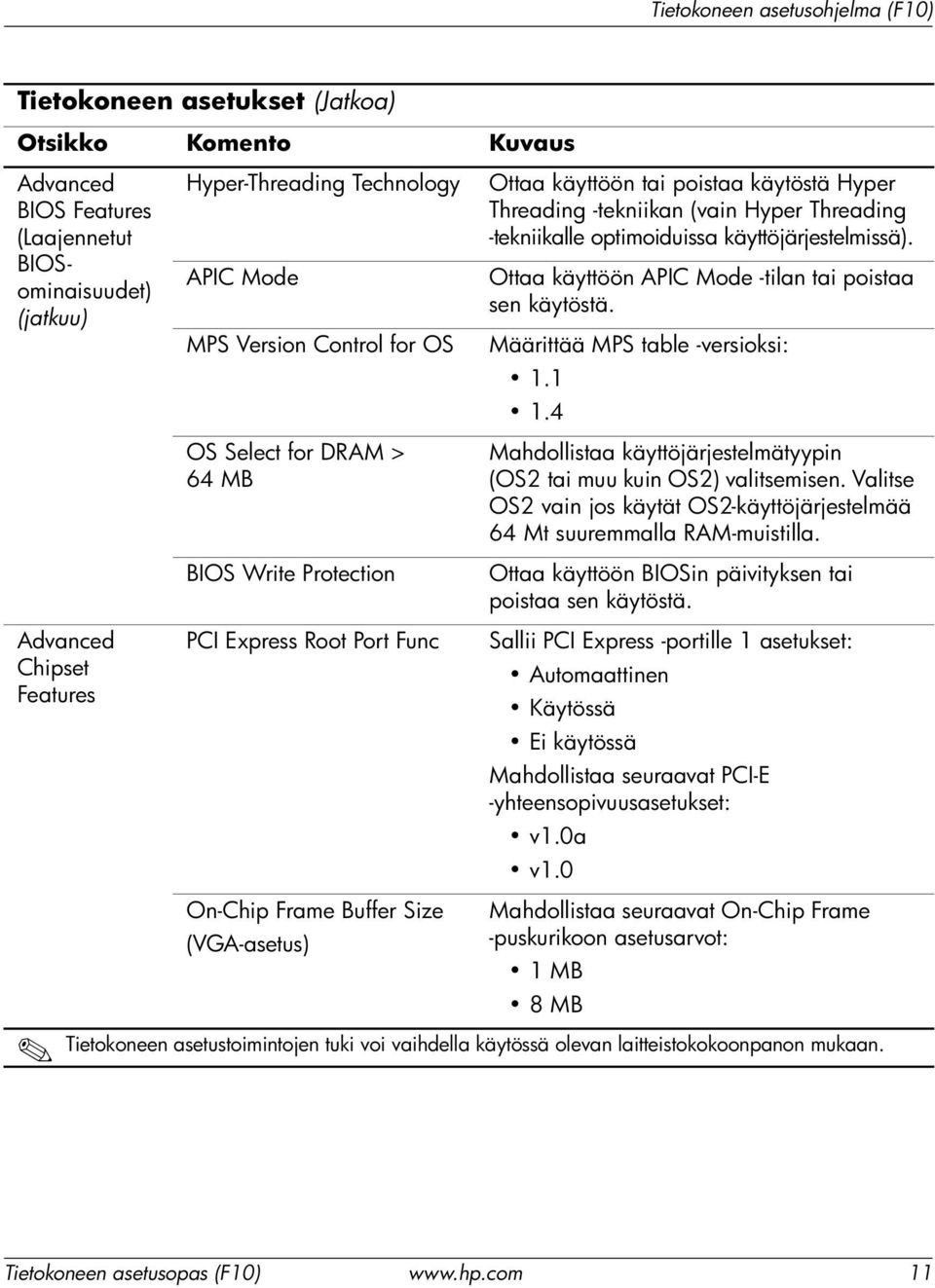

16 Advanced BIOS Features (Laajennetut BIOSominaisuudet) (jatkuu) Advanced Chipset Features Hyper-Threading Technology APIC Mode MPS Version Control for OS OS Select for DRAM > 64 MB BIOS Write Protection PCI Express Root Port Func On-Chip Frame Buffer Size (VGA-asetus) Ottaa käyttöön tai poistaa käytöstä Hyper Threading -tekniikan (vain Hyper Threading -tekniikalle optimoiduissa käyttöjärjestelmissä). Ottaa käyttöön APIC Mode -tilan tai poistaa sen käytöstä. Määrittää MPS table -versioksi: Mahdollistaa käyttöjärjestelmätyypin (OS2 tai muu kuin OS2) valitsemisen. Valitse OS2 vain jos käytät OS2-käyttöjärjestelmää 64 Mt suuremmalla RAM-muistilla. Ottaa käyttöön BIOSin päivityksen tai poistaa sen käytöstä. Sallii PCI Express -portille 1 asetukset: Automaattinen Käytössä Ei käytössä Mahdollistaa seuraavat PCI-E -yhteensopivuusasetukset: v1.0a v1.0 Mahdollistaa seuraavat On-Chip Frame -puskurikoon asetusarvot: 1 MB 8 MB Tietokoneen asetusopas (F10) 11

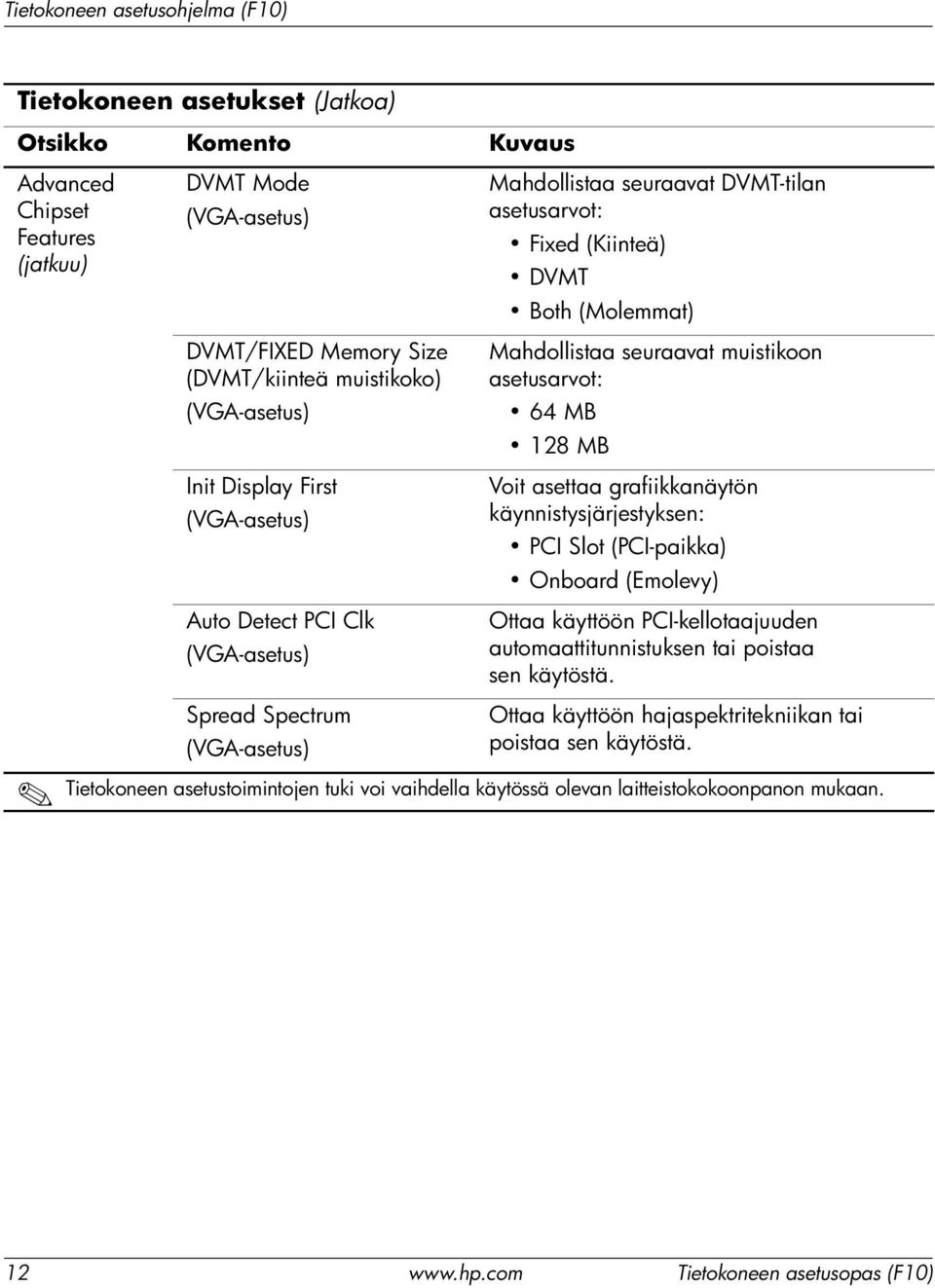

17 Advanced Chipset Features (jatkuu) DVMT Mode (VGA-asetus) DVMT/FIXED Memory Size (DVMT/kiinteä muistikoko) (VGA-asetus) Init Display First (VGA-asetus) Auto Detect PCI Clk (VGA-asetus) Spread Spectrum (VGA-asetus) Mahdollistaa seuraavat DVMT-tilan asetusarvot: Fixed(Kiinteä) DVMT Both (Molemmat) Mahdollistaa seuraavat muistikoon asetusarvot: 64 MB 128 MB Voit asettaa grafiikkanäytön käynnistysjärjestyksen: PCI Slot (PCI-paikka) Onboard(Emolevy) Ottaa käyttöön PCI-kellotaajuuden automaattitunnistuksen tai poistaa sen käytöstä. Ottaa käyttöön hajaspektritekniikan tai poistaa sen käytöstä Tietokoneen asetusopas (F10)

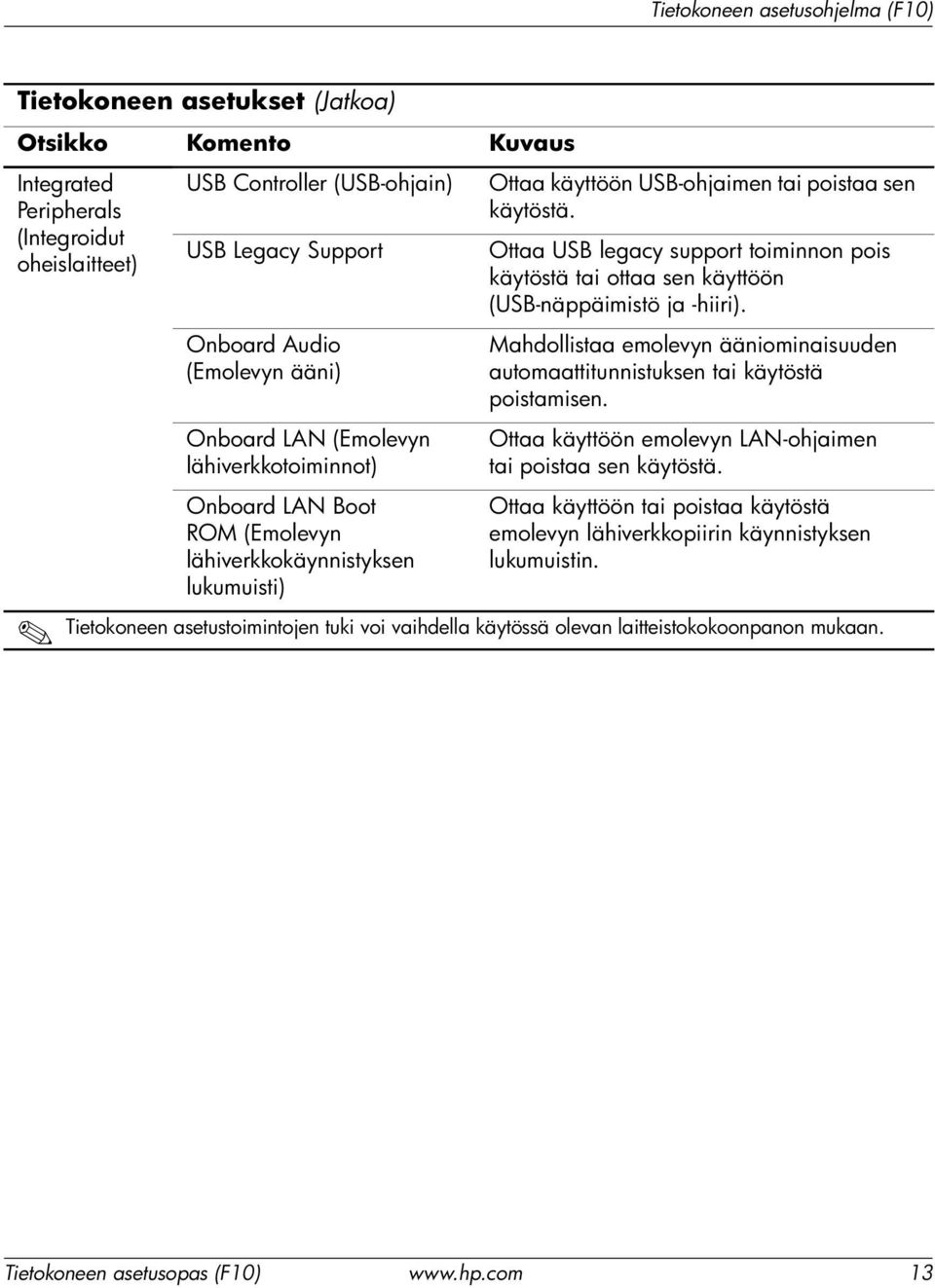

18 Integrated Peripherals (Integroidut oheislaitteet) USB Controller (USB-ohjain) USB Legacy Support Onboard Audio (Emolevyn ääni) Onboard LAN (Emolevyn lähiverkkotoiminnot) Onboard LAN Boot ROM (Emolevyn lähiverkkokäynnistyksen lukumuisti) Ottaa käyttöön USB-ohjaimen tai poistaa sen käytöstä. Ottaa USB legacy support toiminnon pois käytöstä tai ottaa sen käyttöön (USB-näppäimistö ja -hiiri). Mahdollistaa emolevyn ääniominaisuuden automaattitunnistuksen tai käytöstä poistamisen. Ottaa käyttöön emolevyn LAN-ohjaimen tai poistaa sen käytöstä. Ottaa käyttöön tai poistaa käytöstä emolevyn lähiverkkopiirin käynnistyksen lukumuistin. Tietokoneen asetusopas (F10) 13

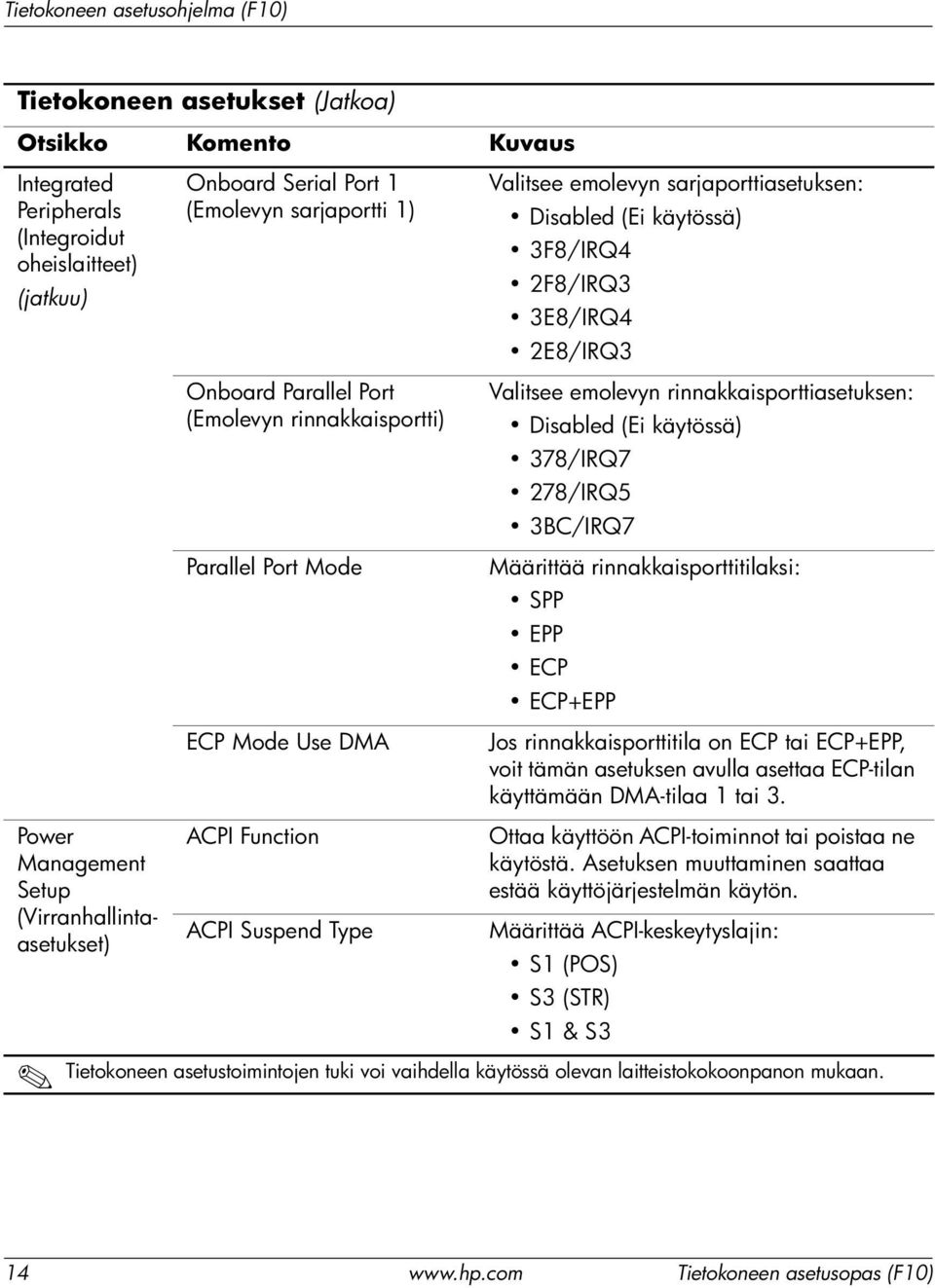

19 Integrated Peripherals (Integroidut oheislaitteet) (jatkuu) Power Management Setup (Virranhallintaasetukset) Onboard Serial Port 1 (Emolevyn sarjaportti 1) Onboard Parallel Port (Emolevyn rinnakkaisportti) Parallel Port Mode ECP Mode Use DMA ACPI Function ACPI Suspend Type Valitsee emolevyn sarjaporttiasetuksen: Disabled (Ei käytössä) 3F8/IRQ4 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 Valitsee emolevyn rinnakkaisporttiasetuksen: Disabled (Ei käytössä) 378/IRQ7 278/IRQ5 3BC/IRQ7 Määrittää rinnakkaisporttitilaksi: SPP EPP ECP ECP+EPP Jos rinnakkaisporttitila on ECP tai ECP+EPP, voit tämän asetuksen avulla asettaa ECP-tilan käyttämään DMA-tilaa 1 tai 3. Ottaa käyttöön ACPI-toiminnot tai poistaa ne käytöstä. Asetuksen muuttaminen saattaa estää käyttöjärjestelmän käytön. Määrittää ACPI-keskeytyslajin: S1(POS) S3(STR) S1& S Tietokoneen asetusopas (F10)

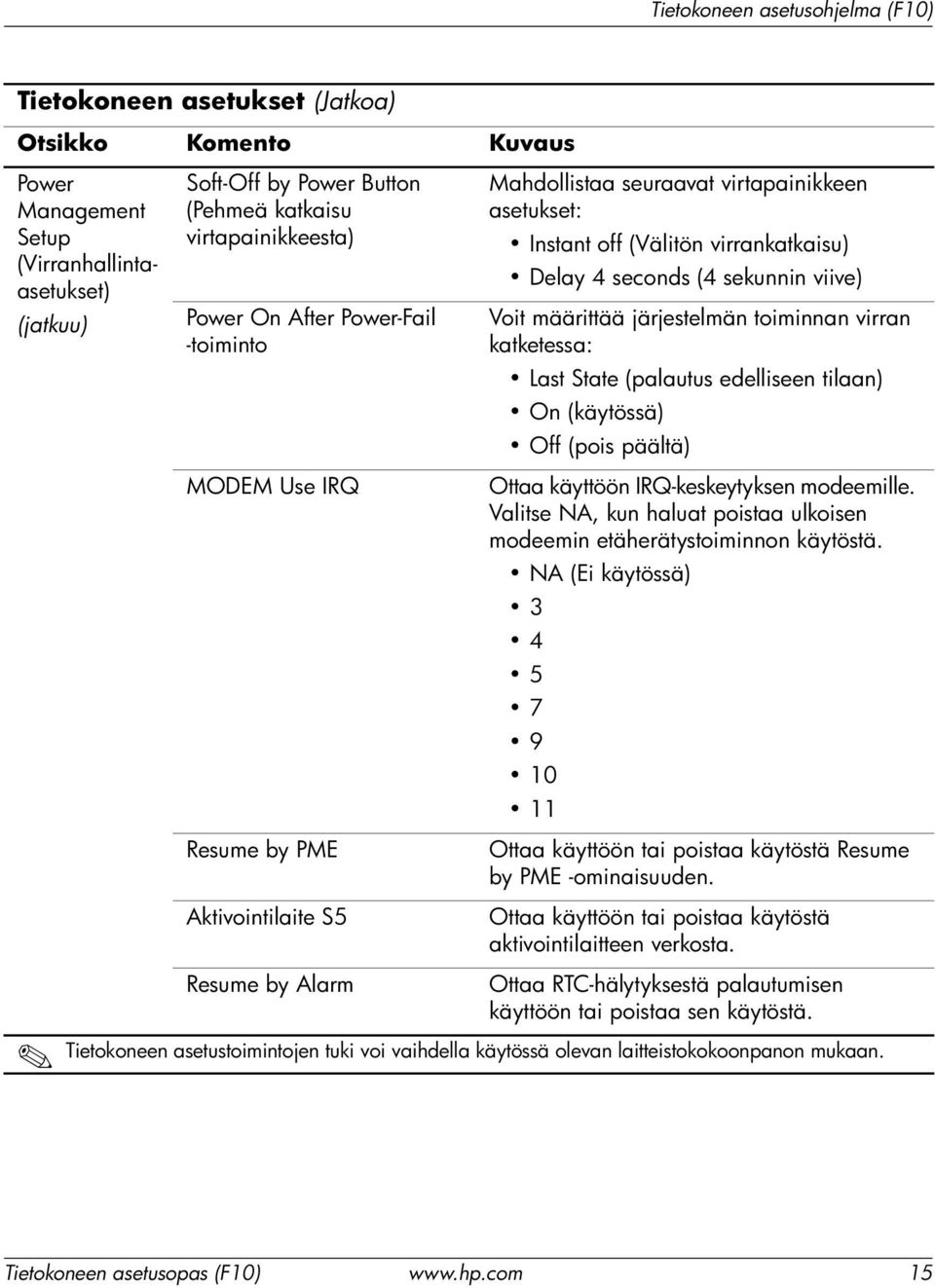

20 Power Management Setup (Virranhallintaasetukset) (jatkuu) Soft-Off by Power Button (Pehmeä katkaisu virtapainikkeesta) Power On After Power-Fail -toiminto MODEM Use IRQ Mahdollistaa seuraavat virtapainikkeen asetukset: Instant off (Välitön virrankatkaisu) Delay 4 seconds (4 sekunnin viive) Voit määrittää järjestelmän toiminnan virran katketessa: Last State (palautus edelliseen tilaan) On (käytössä) Off (pois päältä) Ottaa käyttöön IRQ-keskeytyksen modeemille. Valitse NA, kun haluat poistaa ulkoisen modeemin etäherätystoiminnon käytöstä. NA(Ei käytössä) Resume by PME Aktivointilaite S5 Resume by Alarm Ottaa käyttöön tai poistaa käytöstä Resume by PME -ominaisuuden. Ottaa käyttöön tai poistaa käytöstä aktivointilaitteen verkosta. Ottaa RTC-hälytyksestä palautumisen käyttöön tai poistaa sen käytöstä. Tietokoneen asetusopas (F10) 15

21 Power Management Setup (Virranhallintaasetukset) (jatkuu) PnP/PCI Configurations (PnP/PCIkokoonpanot) Date (of Month) Alarm (päivämäärähälytys) Time (hh:mm:ss) Alarm (Aikahälytys, kellonaika) Reset Configuration Data (Palauta kokoonpanotiedot) Resources Controlled By (Resurssien ohjaustapa) Jos Resume by Alarm -toiminto on käytössä, voit tämän asetuksen avulla valita RTC-hälytyksen palautuspäivämäärän. Jos Resume by Alarm -toiminto on käytössä, voit tämän asetuksen avulla valita RTC-hälytyksen palautusajan. Ottaa automaattiset kokoonpanotiedot käyttöön tai poistaa ne käytöstä. Oletusasetus on Disabled (käytöstä poistettu). Ota toiminto käyttöön (Enabled), jos haluat tyhjentää ESCD-kokoonpanotiedot asetusohjelmasta poistuttaessa tilanteissa, joissa olet asentanut uusia lisälaitteita ja järjestelmäkokoonpano on aiheuttanut niin vakavan poikkeuksen, ettei käyttöjärjestelmä käynnisty. Määrittää, ohjataanko resursseja automaattisesti vai manuaalisesti: Auto (ESCD Extended Storage Configuration Data, laajennetut kokoonpanotiedot) Manuaalinen BIOS voi määrittää kaikkien käynnistystä ja Plug and Play -ominaisuutta tukevien laitteiden kokoonpanot automaattisesti. Jos valitset Auto-vaihtoehdon, et voi valita IRQ- ja DMA-arvoja etkä muistin perusosoitekenttiä, koska BIOS määrittää ne automaattisesti Tietokoneen asetusopas (F10)

22 PnP/PCI Configuration (PnP/PCIkokoonpano) (jatkuu) PC Health Status IRQ Resources (IRQ-resurssit) IRQ-3 assigned to IRQ-4 assigned to IRQ-5 assigned to IRQ-7 assigned to IRQ-9 assigned to IRQ-10 assigned to IRQ-11 assigned to IRQ-12 assigned to IRQ-14 assigned to IRQ-15 assigned to Maximum Payload Size (Hyötykuorman enimmäiskoko) CPU Temperature CPU Fan Speed (suorittimen tuulettimen nopeus) System Fan Speed (järjestelmän tuulettimen viantunnistus) System Fan Fault Check (järjestelmän tuulettimen viantunnistus) Nämä asetukset määrittävät järjestelmäkeskeytysten lajit keskeytystä käyttävän laitteen lajin mukaan, jos resurssien ohjaus on manuaalinen. PC AT -väylämäärityksiä tukevien laitteiden laji on Legacy ISA ja Plug and Play -standardia tukevien laitteiden laji on PCI/ISA PnP siitä riippumatta, käytetäänkö niitä PCI- vai ISA-väylässä. Mahdollistaa seuraavat tavukoot PCI Express -laitteiden hyötykuormalle: Ottaa käyttöön tuuletinvian tunnistustoiminnon POST-testin aikana tai poistaa sen käytöstä. Tietokoneen asetusopas (F10) 17

23 Load Optimized Defaults Set Supervisor Password Set User Password Save & Exit Setup Exit Without Saving Palauttaa tietokoneen asetusohjelman tehdasasetukset. Määrittää tietokoneen asetusohjelman käytössä tarvittavan pääkäyttäjän salasanan. Määrittää tietokoneen käytössä tarvittavan käyttäjän salasanan. Tallentaa nykyiset asetukset ja lopettaa tietokoneen asetusohjelman. Lopettaa tietokoneen asetusohjelman tallentamatta muutoksia Tietokoneen asetusopas (F10)

24 Kokoonpanoasetusten palauttaminen CMOS-varmuuskopiointi Tietokoneen asetusohjelmalla (F10) luotujen kokoonpanoasetusten palauttaminen edellyttää, että asetukset on varmuuskopioitu ennen palautustarpeen ilmenemistä. CMOS-tallennus- ja latausohjelma (CMOS Save/Load Utility) on saatavissa osoitteesta mallikohtaisesti ladattavien ohjelmistojen ja ohjaimien kohdasta (Software and Driver Downloads). Lataa valmistiedostot siirrettävässä tallennuslaitteessa sijaitsevaan kansioon. Kaikki muokatut tietokoneen kokoonpanoasetukset on suositeltavaa tallentaa levykkeelle, USB-muistilaitteelle tai levykkeen kaltaiselle laitteelle (tallennuslaite, joka on määritetty emuloimaan levykeaseman) ja tallettaa levyke tai laite myöhempää käyttöä varten. CMOS-muistin palauttaminen 1. Varmista, että varmuuskopioitava tietokone on päällä. Liitä siirrettävä tallennuslaite tietokoneeseen. 2. Suorita DOS-käynnistys. 3. Tallenna CMOS-asetukset siirrettävään tallennuslaitteeseen antamalla komento N:\folder\BIOS.exe SAVE:ABC001.DAT (jossa N on siirrettävän tallennuslaitteen asematunnus). 1. Varmista, että kohdetietokone on päällä. Liitä siirrettävä tallennuslaite kohdetietokoneeseen. 2. Suorita DOS-käynnistys. 3. Lataa CMOS-asetukset kohdejärjestelmään antamalla komento N:\folder\BIOS.exe LOAD:ABC001.DAT (jossa N on siirrettävän tallennuslaitteen asematunnus). Tietokoneen asetusopas (F10) 19
