2 Käsikirjan tiivistelmä UNIX on The Open Group-yhtiön rekisteröity tavaramerkki. Kaikki muut tässä oppaassa mainitut tuotenimet voivat olla niiden taustayritysten tavaramerkkejä. Compaq Computer Corporation ei ole vastuussa tämän aineiston teknisistä tai toimituksellisista virheistä eikä puutteista. Tässä oppaassa olevat tiedot esitetään "sellaisinaan" ilman mitään takuita ja niitä voidaan muuttaa ilman ilmoitusta. Compaq-tuotetta koskeva takuu sisältyy tuotekohtaisesti toimitettavaan rajoitetun takuun antavaan takuutodistukseen. Mikään tässä mainittu ei muodosta lisätakuuta. VAARA: Tällä tavalla korostettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VAROITUS: Tällä tavalla korostettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Painettu Yhdysvalloissa. Tietokoneen asetusopas (F10) Evo-pöytätietokoneperhe Evo-työasemaperhe Neljäs painos toukokuu 2002 Asiakirjan Osanumero: Sisällysluettelo Tietokoneen asetusopas (F10) Tietokoneen asetusohjelma (F10)... 1 Tietokoneen asetusohjelman käyttäminen... 3 Tiedosto Järjestelmän tiedot... 4 Tietoja... 4 Aseta kellonaika ja päiväys. 4 Tallenna levykkeelle Palauta levykkeeltä...

3 4 Aseta oletukset ja lopeta Hylkää muutokset ja Poistu. 4 Tallenna muutokset ja lopeta 4 Säilytyksessä. 5 Laitekokoonpano Vaihtoehto IDE DPS -käynnistystesti... 8 Ohjainten järjestys...

4 9 Kapea SCSI-pääte... 9 Käynnistysjärjestys... 9 Turvallisuus Asetussalasana Käynnistyssalasana Salasanavaihtoehdot Smart Cover.. 11 Smart Sensor-tunnistin Levyaseman lukitus

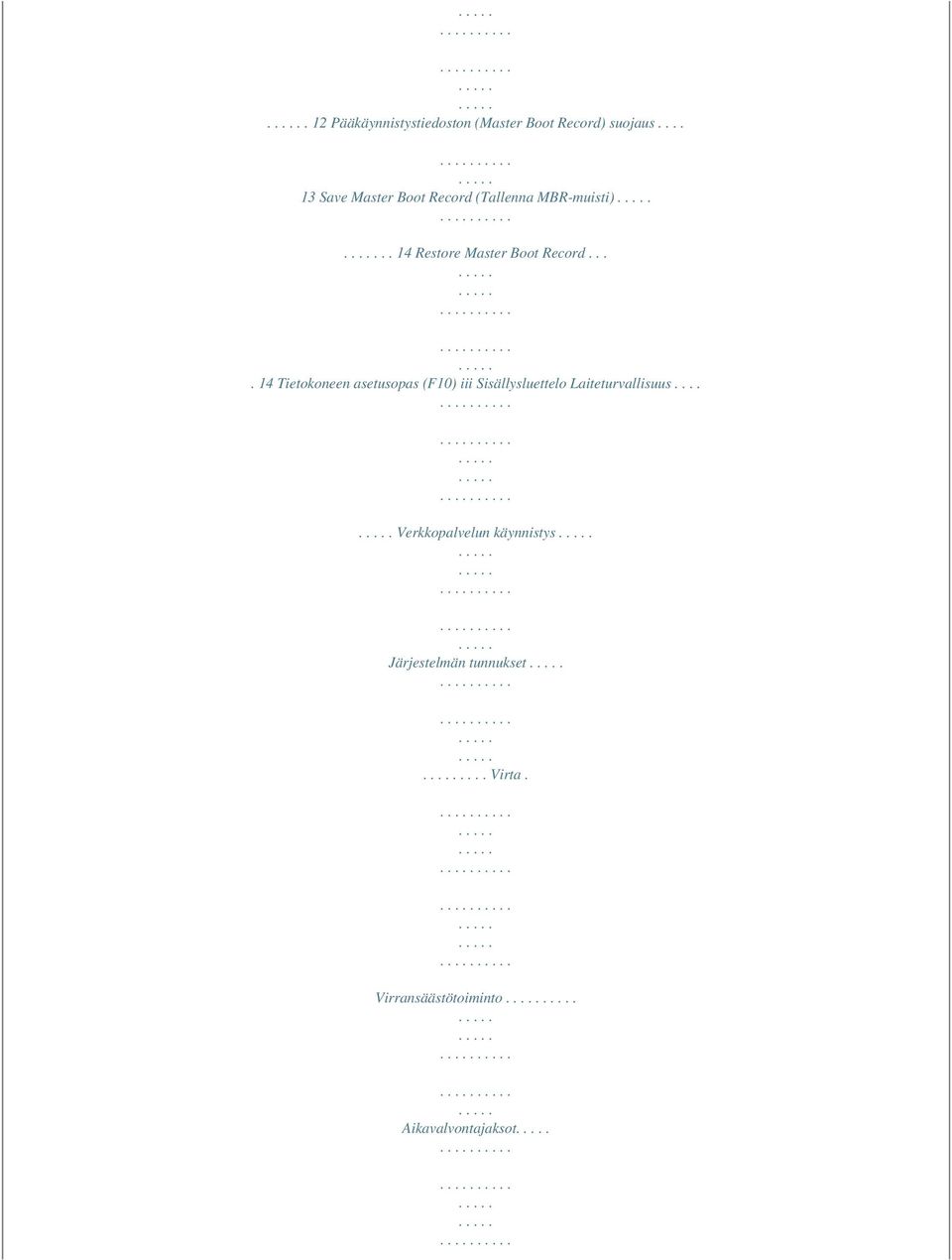

5 . 12 Pääkäynnistystiedoston (Master Boot Record) suojaus Save Master Boot Record (Tallenna MBR-muisti).. 14 Restore Master Boot Record Tietokoneen asetusopas (F10) iii Sisällysluettelo Laiteturvallisuus.... Verkkopalvelun käynnistys Järjestelmän tunnukset.... Virta. Virransäästötoiminto Aikavalvontajaksot

6 .. Sähkönsäästön vaihtoehdot..... Laajennettu*..... Käynnistysvaihtoehdot.... Liitetyt laitteet..... PCI-laitteet Väylävaihtoehdot... Laitevaihtoehdot.... PCI VGA -laitekokoonpano iv Tietokoneen asetusopas (F10) Tietokoneen asetusopas (F10) Tietokoneen asetusohjelma (F10) Käytä tietokoneen asetusohjelmia (F10), kun haluat: muuttaa oletusarvoja. asettaa järjestelmän päiväyksen ja kellonajan. määrittää, katsoa, muuttaa tai tarkistaa järjestelmän kokoonpanon, mukaan lukien suorittimen, grafiikan, muistin, äänen, massamuistin, tietoliikenteen ja syöttölaitteiden asetukset. Muokata

7 käynnistyslaitteiden, kuten kiintolevyjen, levykeasemien, optisten asemien tai LS-120-asemien, käynnistysjärjestystä. Muokata IDE- ja SCSI-kiintolevyjen ohjainten käynnistysjärjestystä. POST-ilmoitukset käyttöön tai poistaa ne käytöstä ja muuttaa POST-ilmoitusten näytön tilaa. Tietokoneen asetusopas (F10) 1 Tietokoneen asetusopas (F10) Ota Post-viesti käyttöön tai poista se käytöstä, jolloin voit muuttaa käynnistystestin (POST) näyttötilan viestiä. Clean-toimintatila jättää näyttämättä useimmat POST-käynnistystestin ilmoitukset, kuten muistin määrän, tuotteen nimen ja muut tekstiilmoitukset, jotka eivät tarkoita virhetilanteita. Jos POST-käynnistystestin aikana ilmenee virhe, se näkyy riippumatta valitusta toimintatilasta. Jos haluat ottaa POST-käynnistystestin aikana POST-sanomat käyttöön manuaalisesti, paina mitä tahansa näppäintä (paitsi F1F12). määrittää omistajan tunnuksen, jonka teksti näkyy joka kerran, kun järjestelmä käynnistetään tai uudelleenkäynnistetään. syöttää hallintatunnuksen tai tuotteen tunnistenumeron, jonka yrityksesi on määrittänyt tälle tietokoneelle. Ottaa käyttöön käynnistyssalasanan, joka on syötettävä, kun tietokone käynnistetään (uudelleen). Määritä asetussalasana, joka valvoo pääsyä tietokoneen asetuksiin (F10) ja muihin tässä kappaleessa kuvattuihin asetuksiin. Suojata integroidut I/O-toiminnot, mukaanlukien sarja-, USB- ja rinnakkaisportit, äänitoiminnot sekä sisäinen NIC siten, ettei niitä voida käyttää, ennenkuin suojaus on poistettu. ottaa käyttöön MBR -suojaus (Master Boot Record) tai poistaa se käytöstä. Käyttöoppaasi. HP COMPAQ EVO D510 SMALL FORM FACTOR

8 Compaq Professional Workstation AP550 ja SP750 eivät tue tätä ominaisuutta. ottaa käyttöön irrotettavan tietovälineen käynnistettävyyden tai poistaa sen käytöstä. Ottaa käyttöön kirjoitusmahdollisuuden irrotettavaan tietovälineeseen tai poistaa sen käytöstä (laitteiston tukiessa). Ratkaise järjestelmän kokoonpanossa olevia virheitä, jotka POST-käynnistystesti havaitsi, muttei korjannut automaattisesti. tai uudelleenkäynnistä tietokone. haluatdollistaa BIOS:in pääsyn levyille, jotka on osioitu ja alustettu muille järjestelmille ja voi olla tarpeellista vanhempien UNIXversioiden käyttäjille (esim. SCO UNIX versio 3.2). Bit-Shift, LBA Assisted, User, ja None. VAROITUS: Tavallisesti ei BIOS:in automaattisesti valitsemaa käännösmoodia tulisi muuttaa. Jos valittu käännösmoodi ei ollut yhteensopiva sen käännösmoodin kansa, joka oli aktiivinen levyä ositettaessa ja alustettaessa, ei levyllä olevaa dataa voi käyttää. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. 6 Tietokoneen asesä malleissa.) Käynnistysjärjestys Tämä valinta ei tule näkyviin, jos kaikki kiintolevyasemat on kiinnitetty sisäisiin IDE-ohjaimiin. Mahdollistaa SCSI-liitännän määrittelyn ulkoiseen SCSI-liittimeen kapeaa SCSIasemaa varten. Tämän ominaisuus tulisi ottaa käyttöön vain jos käytät kapeaa SCSIasemaa ulkoisen SCSI -kanavan laite nuolinäppäimillä ja paina on ohjeessa on ohjeessa Työpöydän on ohjeessa Työpöydän on ohjeessa Työpöydän kiintolevyn aputoiminnot (kuten FDISK ja FORMAT) pyrkivät päivittämään MBR-muistia. Jos MBR-suojaus on käytössä ja BIOS hoitaa kiintolevylle pääsyä, kirjoitusyritykset MBR-muistiin hylätään, minkä johdosta apuohjelmat lähettävät virheilmoituksia. Jos MBR-suojaus on käytössä ja käyttöjärjestelmä hoitaa kiintolevylle pääsyä, seuraavan uudelleenkäynnistyksen yhteydessä BIOS huomioi kaikki MBR-muistin muutokset ja MBR-suojausvaroitus ilmestyy näytöön. Tätä toimintoa käytetään vain tietyissä malleissa. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. Tietokoneen asetusopas (F10) 13 Tietokoneen asetusopas (F10) Tietokoneen asetukset (Jatkuu) Otsikko Turvallisuus (jatkuu) Vaihtoehto Save Master Boot Record (Tallenna MBR-muisti) Restore Master Boot Record Kuvaus Tallentaa varmuuskopion nykyisen uudelleen käynnistävän kiintolevyn MBR-muistista. Tulee näyttöön vain silloin kun MBR-suojaus on käytössä. Palauttaa MBR-muistin varmuuskopion senhetkiselle uudelleenkäynnistävälle kiintolevylle. On näkyvissä vain silloin kuin seuraavat ehdot täyttyvät: MBR-suojaus on käytössä. MBR-muistista on tallennettu varmuuskopio aiemmin. Nykyinen uudelleenkäynnistettävä kiintolevy on sama levy, josta MBR-muistin varmuuskopio tallennettiin. VAROITUS: Aiemmin tallennetun MBRmuistin palauttaminen sen jälkeen, kun kiintolevyn toimintoja tai käyttöjärjestelmää on muutettu, voi aiheuttaa sen, ettei kiintolevyn tietoihin enää päästä käsiksi. Palauta aiemmin tallennettu MBR-muisti vain, jos ole varma ettei käytössä oleva käynnistettävän levyn MBR ole vahingoittunut tai ettei siinä ole viruksia. Laiteturvallisuus Ottaa käyttöön/poistaa käytöstä sarjaportit A ja B, rinnakkaisportit, USB-portit, järjestelmän äänivarmistuksen, verkko-ohjaimet (jotkut mallit), ja SCSI-ohjaimet. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. 14 Tietokoneen asetusopas (F10) Tietokoneen asetusopas (F10) Tietokoneen asetukset (Jatkuu) Otsikko Turvallisuus (jatkuu) Vaihtoehto Verkkopalvelun käynnistys Kuvaus Ottaa käyttöön tai poistaa käytöstä tietokoneen uudelleen käynnistyksen palvelimelle asennetun käyttöjärjestelmän avulla. (Tämä toiminto on käytössä ainostaan NIC-malleissa. Verkko-ohjaimen täytyy olla asennettuna PCI-väylälle tai sulautettuna osaksi järjestelmälevyä. ) Tässä vaihtoehdossa voit asettaa: Laitetunnuksen (16-tavun tunniste) ja omistajatunnuksen (80-tavun tunniste, joka näkyy POST-testin aikana). Järjestelmän tunnukset Lisätietoja on ohjeessa Työpöydän hallintaopas. Rungon sarjanumero tai Universal Unique Identifier (UUID)-numero, jos senhetkinen numero ei kelpaa. (Nämä tunnistenumerot on tavallisesti annettu tehtaalla tarkoituksena järjestelmän yksilöllinen tunnistus.) Näppäimistön maaasetuksen (esimerkiksi, Englanti, Suomi) järjestelmän tunnuksia varten. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. Tietokoneen asetusopas (F10) 15 Tietokoneen asetusopas (F10) Tietokoneen asetukset (Jatkuu) Otsikko Virta Vaihtoehto Virransäästötoiminto Kuvaus Mahdollistaa kolmen sähkönsäästötilan asettamisen (laajennettu, ei sähkönsäästöä, tai minimi). Jos virransäästötilaksi on valittu minimi, kiintolevy ja järjestelmä eivät siirry virransäästötilaan mutta voit asettaa järjestelmän valmiustilaan painamalla virtapainiketta. Tämä toiminto ei vaikuta sähkövirtatoimintoihin käyttöjärjestelmissä, jotka ovat ACP-hyväksyttyjä. Aikavalvontajaksot Mahdollistaa järjestelmän ja/tai kaikkien siihen liitettyjen IDE-kiintolevyjen aikakatkaisuarvojen ottamisen pois käytöstä tai valitsemisen manuaalisesti. Sähkönsäästön vaihtoehdot Tämä toiminto ei vaikuta sähkövirtatoimintoihin käyttöjärjestelmissä, jotka ovat ACP-hyväksyttyjä. Käyttöoppaasi. HP COMPAQ EVO D510 SMALL FORM FACTOR

9 Tämä valinta näkyy vain silloin, kun energiansäästötilaksi on valittu laajennettu. Tässä vaihtoehdossa voit asettaa: Virtakytkimen toimintavaihtoehdot (päällä/pois tai lepotila/käyttö) APM-käyttöjärjestelmissä. Virran merkkivalon välkkymisen valmiustilassa (käytössä/ei käytössä). Sähkönsäästövaihtoehto näkyy vain jos sähkönsäästötila on käytössä. Tämä toiminto ei ole käytettävissä käyttöjärjestelmissä, joissa ACPI on käynnistetty. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. 16 Tietokoneen asetusopas (F10) Tietokoneen asetusopas (F10) Tietokoneen asetukset (Jatkuu) Otsikko Laajennettu* Vaihtoehto Käynnistysvaihtoehdot Kuvaus Tässä vaihtoehdossa voit asettaa: POST-tilan (QuickBoot, FullBoot tai FullBoot 130 päivän välein) POST-ilmoitukset (käytössä/ei käytössä) Turvallinen POST -käynnistys (käytössä/ ei käytössä). Tämän ominaisuuden käyttöönotto sallii ROM-lukumuistin seurata lisättyjä kortteja alkukäynnistyksen aikana. Jos lisätty kortti ei toimi tai alustu oikein, POST jättää kaikki kortit väliin seuraavan alkukäynnistyksen aikana. (Toiminto on käytössä vain tietyissä malleissa.) F9-kehotus (käytössä/ei käytössä) Tämän ominaisuuden käyttöönotto tuo POST-testin aikana näyttöön tekstin "F9 = (sekunteja) (käytössä/pois käytöstä). Tämän ominaisuuden salliminen toteuttaa käyttäjän määräämän viiveen POST-prosessissa. Tämä viive on joskus tarpeen kiintolevyissä joillakin PCI-korteilla, jotka pyörivät hyvin hitaasti, joskus niin hitaasti etteivät ne ole vielä valmiina kun POST-testi on suoritettu. *Vain riittävän kokeneiden käyttäjien tulisi soveltaa näitä vaihtoehtoja. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. 18 Tietokoneen asetusopas (F10) Tietokoneen asetusopas (F10) Tietokoneen asetukset (Jatkuu) Otsikko Laajennettu* (jatkuu) Vaihtoehto Käynnistysvaihtoehdot (jatkuu) Kuvaus Sähkökatkon jälkeen (päällä/pois): Jos sähkökatkon jälkeen liität Internet-laitteesi (jatko)pistorasiaan ja haluat käynnistää laitteen pistorasian kytkimestä, ota tämä vaihtoehto käyttöön. Jos sammutat tietokoneen pistorasian kytkimestä, et voi käyttää valmiustilaa etkä etähallintatoimintoja. *Vain riittävän kokeneiden käyttäjien tulisi soveltaa näitä vaihtoehtoja. I/O APIC -moodi (käytössä/ei käytössä) Tämän ominaisuuden käyttöönotto sallii käyttöjärjestelmän, Microsoft Windows Operating Systems, toimia optimitilassa. Tämä ominaisuus on kytkettävä pois, jos halutaan että jotkut muut käyttöjärjestelmät kuin Microsoft Operating Systems, toimivat oikein. USB Top of Memory -puskuri (käytössä/pois on käytössä vain tietyissä malleissa.) *Vain riittävän kokeneiden käyttäjien tulisi soveltaa näitä vaihtoehtoja. Liitetyt laitteet Mahdollistaa resurssien asettamisen emolevyyn liitetyille laitteille (levykeohjain, sarjaportti, rinnakkaisportti) tai niiden ottamisen pois käytöstä. Luettelee asennetut PCI-laitteet ja niiden IRQ-asetukset. Mahdollistaa näiden laitteiden IRQ-asetusten muuttamisen tai poistamisen kokonaan. Nämä asetukset eivät toimi APIC-pohjaisessa käyttöjärjestelmässä. PCI-laitteet Väylävaihtoehdot Joissakin malleissa, on mahdollista ottaa käyttöön tai pois käytöstä: PCI-väylän hallinta, jolloin PCI-laite voi ohjata PCI-väylää. PCI VGA -paletin kysely, joka asettaa VGA-palettikyselybitin PCI-määritystilaan. Tätä tarvitaan vain, jos laitteeseen on asennettu useampi kuin yksi näytönohjain. PCI SERR# Sukupolvi ECC-tuki sallii laitteistosta johtuvien virheiden korjaamisen ECC-toiminnolla varustetuissa muisteissa. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. 20 Tietokoneen asetusopas (F10) Tietokoneen asetusopas (F10) Tietokoneen asetukset (Jatkuu) Otsikko Laajennettu* (jatkuu) Vaihtoehto Laitevaihtoehdot Kuvaus Tässä vaihtoehdossa voit asettaa Kirjoittimen tilan (kaksisuuntainen, EPP & ECP, vain tulostus) Num Lock -tila laitetta käynnistettäessä S3 -tuen (käytössä/ei toimintoa tuetaan vain tietyissä toiminto ajaa uudelleen videotoiminnon ROM-muistin, kun uudelleenkäynnistys tapahtuu S3 -tilasta. *Vain riittävän kokeneiden käyttäjien tulisi soveltaa näitä vaihtoehtoja. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. Tietokoneen asetusopas (F10) 21 Tietokoneen asetusopas (F10) Tietokoneen asetukset (Jatkuu) Otsikko Laajennettu* (jatkuu) Vaihtoehto Laitteistovaihtoehdot (jatkuu) Kuvaus Tässä vaihtoehdossa voit asettaa ACPI S3 Hard Disk Reset (käytössä/ei käytössä). Nollaa kiintolevyn käynnistettäessä S3-lepotilasta. ACPI S3 PS2 Mouse Wake Up (käytössä/ ei käytössä). Ottaa käyttöön järjestelmän herättämisen hiirellä S3-lepotilasta. AGP Aperture size (aukon koko) (toiminnot vaihtelevat laitealustan mukaisesti). Näiden avulla voit määrittää näytönohjaimelle varattavan järjestelmämuistin määrän. Monitor Tracking (käytössä/ei käytössä). ROM-muisti pystyy tallentamaan näyttölaitteen käyttäjätiedot. Käyttöoppaasi. HP COMPAQ EVO D510 SMALL FORM FACTOR

10 Powered by TCPDF ( *Vain riittävän kokeneiden käyttäjien tulisi soveltaa näitä vaihtoehtoja. PCI VGA -laitekokoonpano Näkyy vain, jos järjestelmässä on useita PCIvideosovittimia. Käyttäjä voi määrittää, mikä VGA-ohjaimista on "käynnistävä", tai ensisijainen. Tietokoneen asetustoimintojen tuki voi vaihdella riippuen käyttämästäsi laitteistokokoonpanosta. 22 Tietokoneen asetusopas (F10). Käyttöoppaasi. HP COMPAQ EVO D510 SMALL FORM FACTOR
