3 Sisällys Alakaappien mitoitus... 2 Seinäkaappien ja komeroiden mitoitus... 3 Kalusteiden kiinnityskorkeudet... 4 Korkeudet eri altailla... 6 Esimerkkejä asennuksesta... 7 Ovimallisto... 8 Vedinmallisto...12 Varusteet...14 Valaisimet ja hanat...15 Laminaattitasot...16 Alakaapit...18 Seinäyläkaapit...24 Seinäkaapit...25 Komerot...26 Altaat

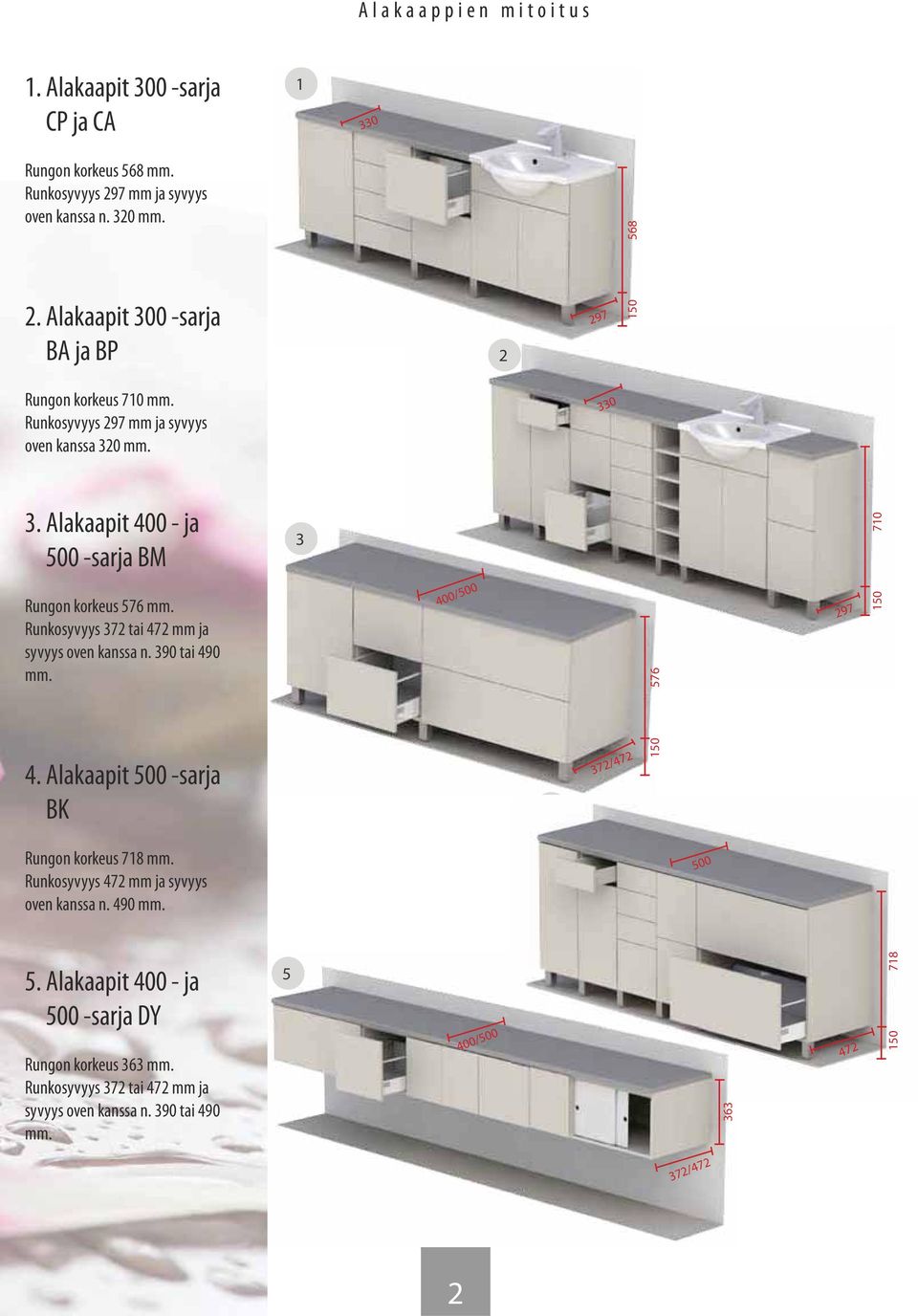

4 Alakaappien mitoitus 1. Alakaapit 300 -sarja CP ja CA Rungon korkeus 568 mm. Runkosyvyys 297 mm ja syvyys oven kanssa n. 320 mm Alakaapit 300 -sarja BA ja BP Rungon korkeus 710 mm. Runkosyvyys 297 mm ja syvyys oven kanssa 320 mm Alakaapit ja 500 -sarja BM Rungon korkeus 576 mm. Runkosyvyys 372 tai 472 mm ja syvyys oven kanssa n. 390 tai 490 mm. 400/ Alakaapit 500 -sarja BK 4 372/472 Rungon korkeus 718 mm. Runkosyvyys 472 mm ja syvyys oven kanssa n. 490 mm Alakaapit ja 500 -sarja DY Rungon korkeus 363 mm. Runkosyvyys 372 tai 472 mm ja syvyys oven kanssa n. 390 tai 490 mm / /472 2

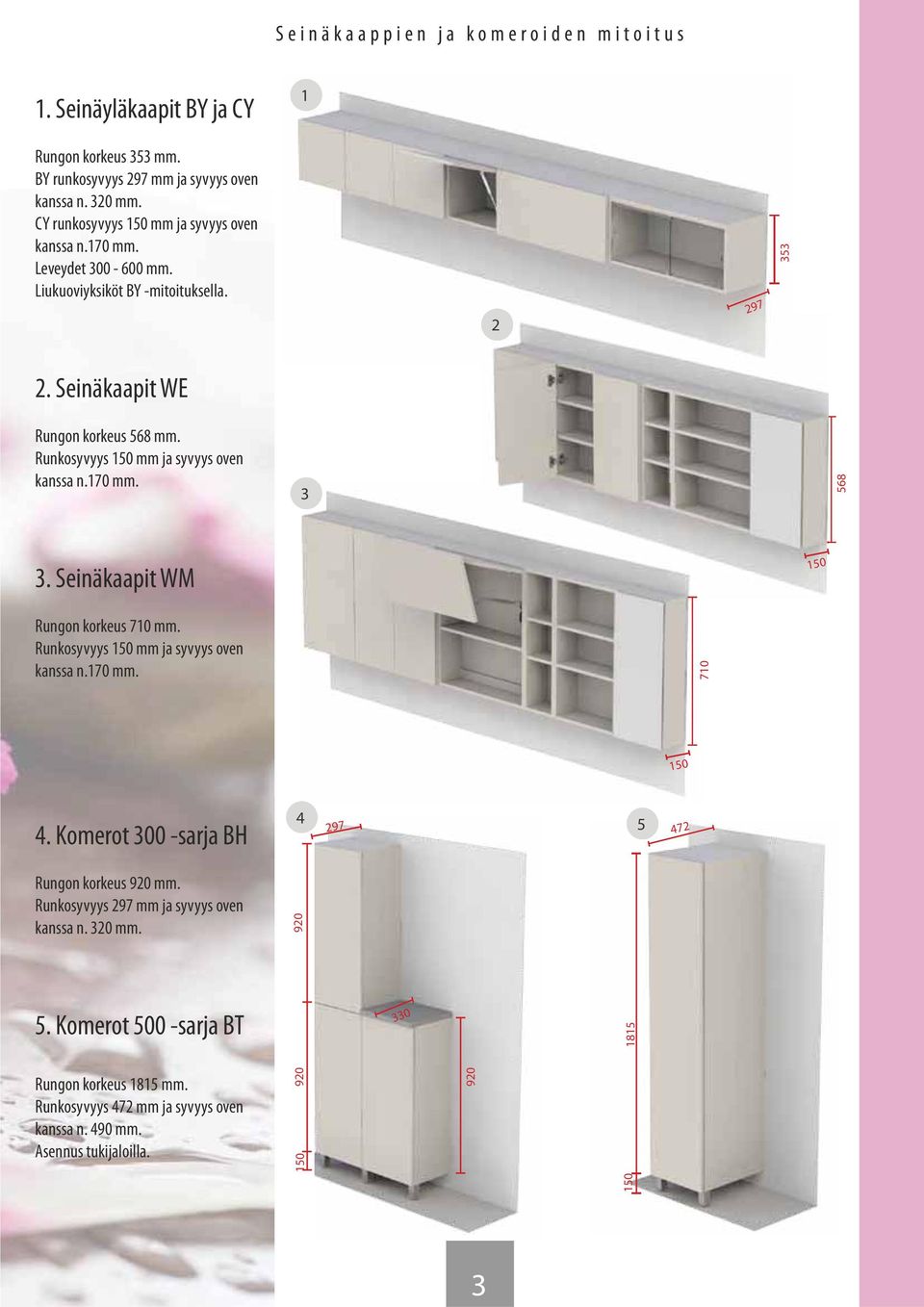

5 Seinäkaappien ja komeroiden mitoitus 1. Seinäyläkaapit BY ja CY 1 Rungon korkeus 353 mm. BY runkosyvyys 297 mm ja syvyys oven kanssa n. 320 mm. CY runkosyvyys mm ja syvyys oven kanssa n.170 mm. Leveydet mm. Liukuoviyksiköt BY -mitoituksella Seinäkaapit WE Rungon korkeus 568 mm. Runkosyvyys mm ja syvyys oven kanssa n.170 mm Seinäkaapit WM Rungon korkeus 710 mm. Runkosyvyys mm ja syvyys oven kanssa n.170 mm Komerot 300 -sarja BH Rungon korkeus 920 mm. Runkosyvyys 297 mm ja syvyys oven kanssa n. 320 mm Komerot 500 -sarja BT Rungon korkeus 1815 mm. Runkosyvyys 472 mm ja syvyys oven kanssa n. 490 mm. Asennus tukijaloilla

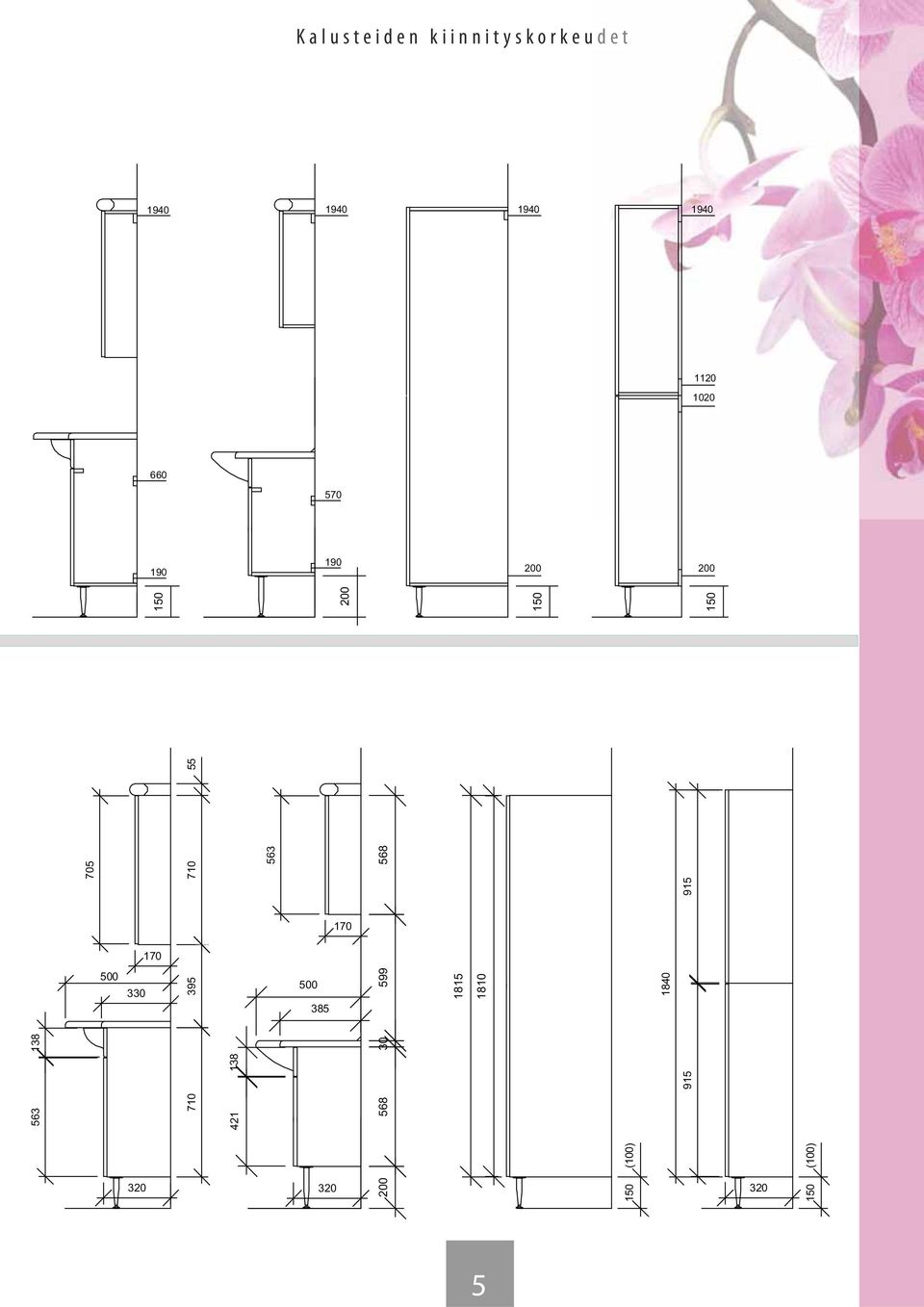

6 Kalusteiden kiinnityskorkeudet Mitoitus ja kiinnityskorkeudet Kylpyhuoneen kalusteet asennetaan valmiin lattia- ja seinäpinnan päälle. Tarkasta kiinnityskorkeudet ja vaakakoolaukset kohdalleen erityisesti seinäkaapeissa. Huomioi kiinnityskorkeuksien muutokset, jos sokkelin tai välitilan korkeus muuttuu Alakaapit ja komerot asennetaan tukijaloilla tai seinäkiinnityksellä, joka vaatii oman seinärakenteensa ja erikseen tilattavat seinäänkiinnityshelat. Katso seinäkiinnityksestä sivu 7. Tarkat asennusohjeet löytyvät asennusohjekirjasta

7 Kalusteiden kiinnityskorkeudet (100) (100) 5

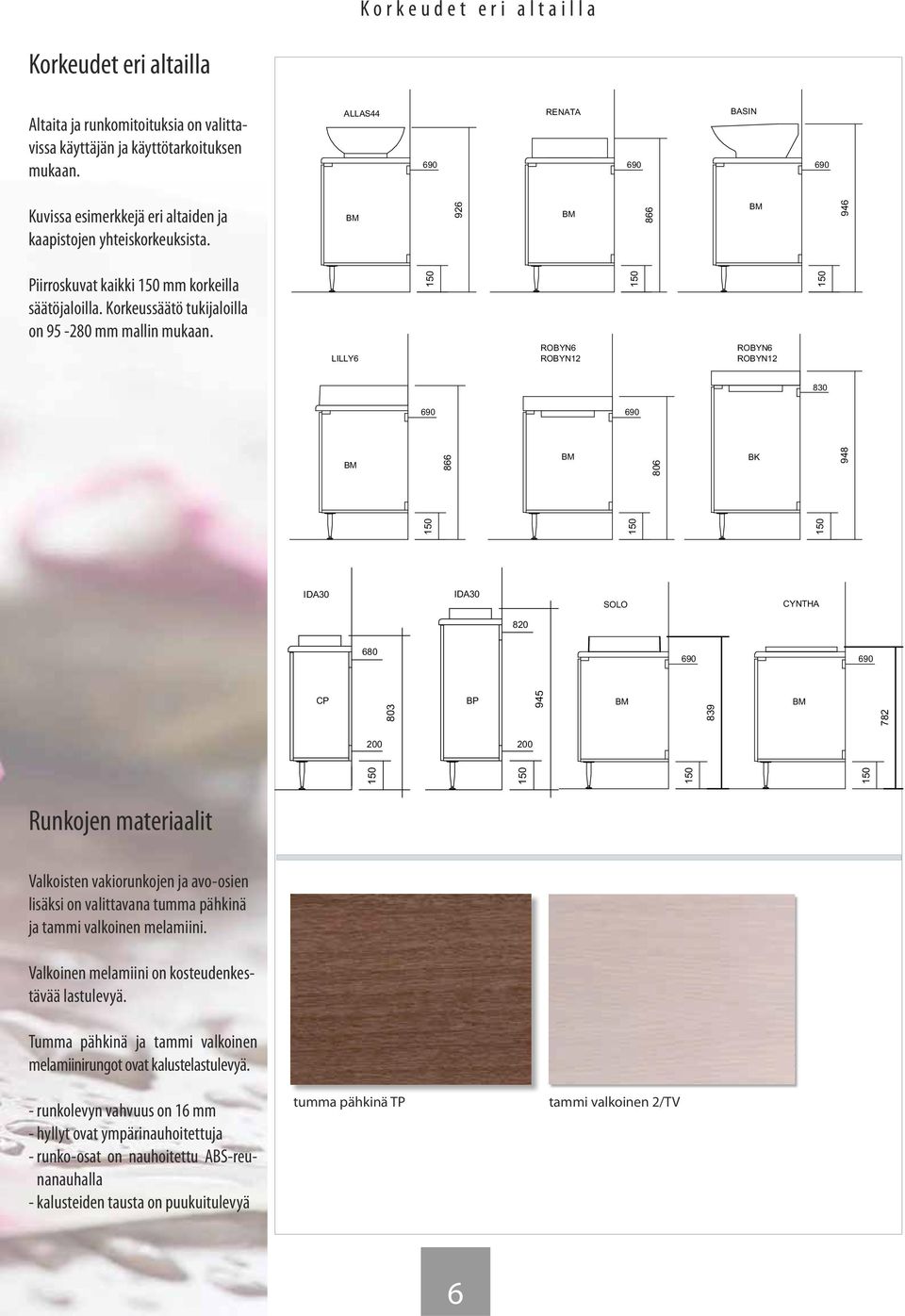

8 Korkeudet eri altailla Korkeudet eri altailla Altaita ja runkomitoituksia on valittavissa käyttäjän ja käyttötarkoituksen mukaan. Runkovaihtoehtoja 374 ja 474 mm syvyisistä alakaapeista ALLAS44 RENATA BASIN Kuvissa esimerkkejä eri altaiden ja kaapistojen yhteiskorkeuksista. BM 926 BM 866 BM 946 Piirroskuvat kaikki mm korkeilla säätöjaloilla. Korkeussäätö tukijaloilla on mm mallin mukaan. LILLY6 ROBYN6 ROBYN12 ROBYN6 ROBYN BM 866 BM 806 BK 948 IDA30 IDA30 SOLO CYNTHA CP 803 BP 945 BM 839 BM Runkojen materiaalit Valkoisten vakiorunkojen ja avo-osien lisäksi on valittavana tumma pähkinä ja tammi valkoinen melamiini. Valkoinen melamiini on kosteudenkestävää lastulevyä. Tumma pähkinä ja tammi valkoinen melamiinirungot ovat kalustelastulevyä. - runkolevyn vahvuus on 16 mm - hyllyt ovat ympärinauhoitettuja - runko-osat on nauhoitettu ABS-reunanauhalla - kalusteiden tausta on puukuitulevyä tumma pähkinä TP tammi valkoinen 2/TV 6

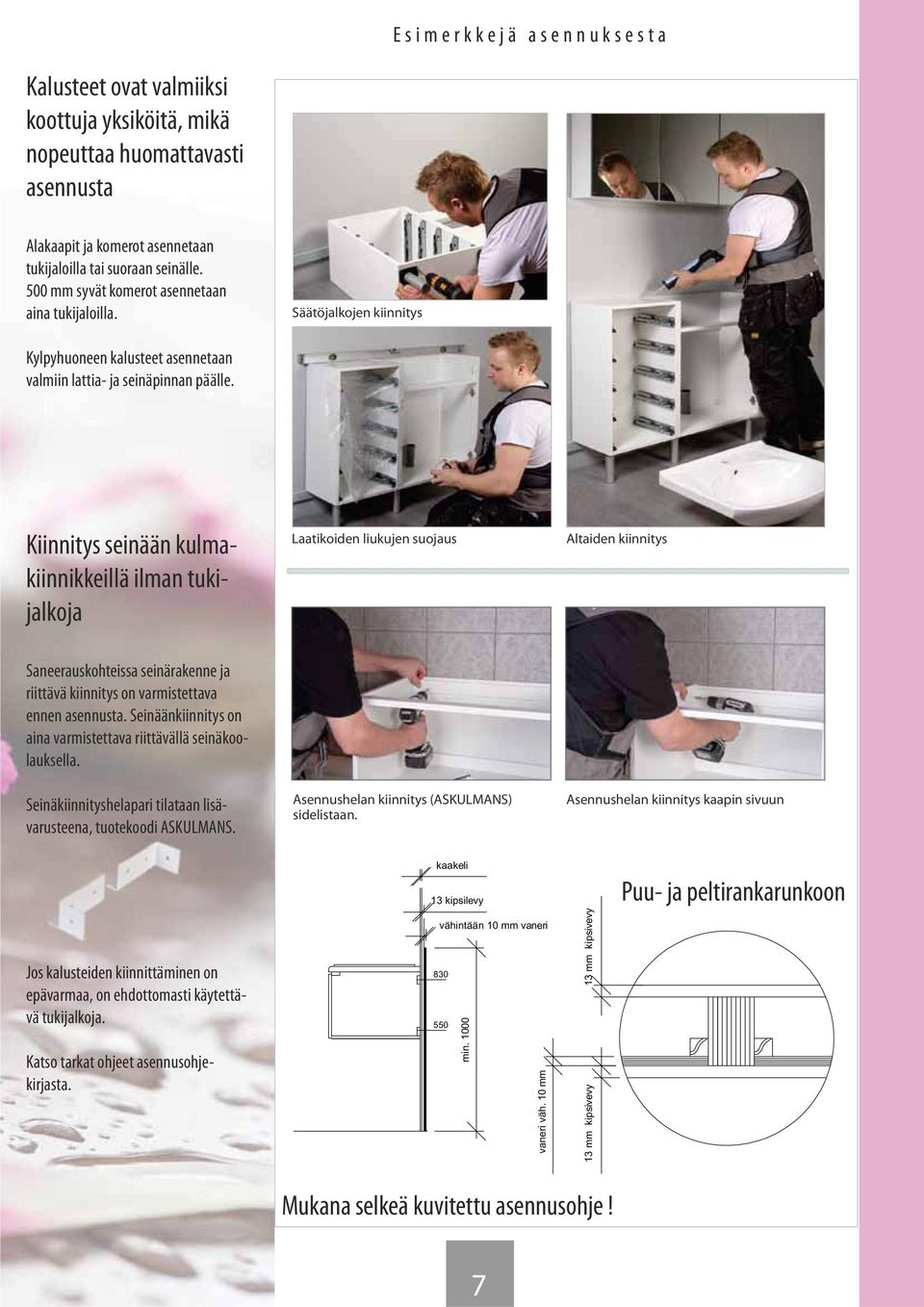

9 Esimerkkejä asennuksesta Kalusteet ovat valmiiksi koottuja yksiköitä, mikä nopeuttaa huomattavasti asennusta Alakaapit ja komerot asennetaan tukijaloilla tai suoraan seinälle. 500 mm syvät komerot asennetaan aina tukijaloilla. Säätöjalkojen kiinnitys Kylpyhuoneen kalusteet asennetaan valmiin lattia- ja seinäpinnan päälle. Kiinnitys seinään kulmakiinnikkeillä ilman tukijalkoja Laatikoiden liukujen suojaus Altaiden kiinnitys Saneerauskohteissa seinärakenne ja riittävä kiinnitys on varmistettava ennen asennusta. Seinäänkiinnitys on aina varmistettava riittävällä seinäkoolauksella. Seinäkiinnityshelapari tilataan lisävarusteena, tuotekoodi ASKULMANS. Asennushelan kiinnitys (ASKULMANS) sidelistaan. Asennushelan kiinnitys kaapin sivuun Jos kalusteiden kiinnittäminen on epävarmaa, on ehdottomasti käytettävä tukijalkoja. Katso tarkat ohjeet asennusohjekirjasta. kaakeli 13 kipsilevy vähintään 10 mm vaneri min vaneri väh. 10 mm 13 mm kipsivevy 13 mm kipsivevy Puu- Puurankarunko ja peltirankarunkoon Mukana selkeä kuvitettu asennusohje! 7

10 Ovimallisto Kylpyhuoneen suunnittelu lähtee ovimalleista I n d r e t a i v e l a m i n a a t t i o v e t valkoinen harmaa tummanharmaa Ovimallien runkolevynä käytetään kalustelevyä tai mdf -levyä (kts. materiaalitieto seuraavalta aukeamalta). Kalustelevy on valmistettu puhtaasta luonnon puusta ja on erittäin kestävä ja suorana pysyvä materiaali. Taivelaminaattiovet Laminaatti on hyvin kulutusta, iskuja ja kuumuutta kestävä materiaali. Pinnan puristuksessa käytetään kovaa painetta ja kuumuutta, jolloin laminaatista tulee erittäin hyvin kemikaaleja ja kosteutta kestävää, samalla pinta muodostuu hygieeniseksi ja helppohoitoiseksi. - pitkien sivujen etureunat on pyöristetty - runkolevynä kalustelastulevy 15 mm - oven ulko- ja sisäpinta on 0,5 mm vahvuista laminaattia - ABS reunanauha 1,5 mm päissä 321 HR3 322 HR4 323 HR4 K a l v o - o v e t L Aare Ponoi Jarama Douro valkoinen kiiltävä tummanharmaa kiiltävä terrakotta kiiltävä tumma pähkinä matta 102 HR9 103 HR9 104** HR9 106 HR9 M i k r o l a m i n a a t t i o v e t L Terek Thames Drava Main Tagus pähkinä valkotammi harmaa puu tumma puu musta kiiltävä Kalvo-ovet Kosteutta ja kulutusta hyvin kestävä materiaali. Kalvo on saumattomasti etupinnassa ja reunoissa. - runkolevy 19 mm mdf - sisäpinta matta valkoinen Mikrolaminaattiovet Mikrolaminaatti on hivenen melamiinia vahvempaa. Mallistossa on kolme vaakakuvio ovimallia ja musta kiiltävä, jossa on päällekkäin kaksi kalvoa. Alla on mikrolaminaatti ja sen päällä kiiltävä kalvo. - runkolevy kalustelastulevy 19 mm - reunat on viimeistelty kestävällä alumiinin värisellä akryylinauhalla, vahvuus 1,3 mm 155 HR5 157 HR5 162 HR5 159 HR5 160 * HR7 M i k r o l a m i n a a t t i o v e t p r o f i i l i v e t i m e l l ä L TerekX ThamesX DravaX MainX TagusX pähkinä valkotammi harmaa puu tumma puu musta kiiltävä 155AL* HR7 157AL* HR7 162AL* HR7 159AL* HR7 160AL* HR9 Ovimallin hintaryhmä merkitty ovikoodin jälkeen esim. HR5. 8

11 Ovimallisto Erilaisia ovimalleja ja materiaaleja yhdistellen A l u m i i n i k e h y s o v i opaalilasi L Alumiinikehysovet Tyylikkäät ja muihin ovimalleihin yhdisteltävät alumiinikehysovet ja laatikostojen etusarjat. Kehys helppohoitoinen alumiini, vahvuus 20,5 mm. Valittavana peilivaihtoehdot: 10OP* HR16 M o l d a u t a m m i v a a k a v i i l u o v e t L luonnonväri tumma pähkinä harmaa Opaalilasi - kaksi lasia vastakkain, välissä turvakalvo - vahvuus 4 mm Tammivaakaviiluovet 306 ** HR ** HR ** HR11 Aito tammiviiluovi. Pinnassa useita lakkakerroksia. - runkolevy 16 mm mdf - reunat hiottu ja petsattu/lakattu L -tunnus L -tunnuksella olevat ovimallit yhtenäisellä ovella/etusarjalla 800 mm leveissä yksiköissä. Ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. Toimitusaika on merkitty tähdellä: Ilman tähteä Yksi tähti * Kaksi tähteä ** = 4 viikkoa = 5 viikkoa = 6 viikkoa Kuvassa yläkaappeina WE ja BY korkeudet alumiinikehys/opaalilasi -ovimallilla 10OP, alakaapit BM -sarjaa TIBER maalattu harmaa 965, altaat ALLAS44, alumiinireelinkivetimet ALR ja tukijalat alumiini AJ10. 9

12 Ovimallisto Kylpyhuoneen suunnittelu lähtee ovimalleista T i b e r m a a l a t t u s i l e ä L, NCS, M valkoinen harmaa vanilja kerma Maalatut ovet Runkona Mdf-puukuitulevy (Medium Density Fiberboard = keskitiheä kuitulevy). MDF on hienoksi kuivana jauhettua puukuitua mihin on lisätty liimaa ja puristettu kovassa paineessa suurjaksopuristimella. Mdf-levyn homogeeninen rakenne mahdollistaa monimuotoisen käytön ja levystä valmistetuista ovista saadaan näyttäviä maalaamalla ja pinnoittamalla. Usean maalikerroksen ja hyvän pohjalevyn ansiosta maalattujen ovien pinnat ovat erittäin sileitä ja helppohoitoisia. M -tunnus Puolihimmeän maalipinnan lisäksi on M -tunnuksella olevista ovista saatavana kiiltävä vaihtoehto. Pinnalla kestävä kiiltolakkaus. NCS -tunnus NCS -tunnuksella olevista ovimalleista saa kaikki NCS -malliston värit. Maalipinta puolihimmeä. Minimitilaus 15 kpl ovia, laatikoston etusarjat vastaavat yhtä ovea. Hintaryhmä HR13**. L -tunnus L -tunnuksella olevat ovimallit yhtenäisellä ovella/etusarjalla 800 mm leveissä yksiköissä. Ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. 961 HR3, 961M **HR *HR5, 965M **HR *HR5, 967M **HR *HR5, 962M **HR13 N e c k a r m a a l a t t u v i i s t e L, NCS valkoinen harmaa vanilja kerma 991 HR4 995 * HR5 997 * HR5 992 * HR5 M a r n e m a a l a t t u p e i l i o v i valkoinen harmaa vanilja kerma 281 HR5 285 * HR6 287 * HR6 282 * HR6 I s e l m a a l a t t u p e i l i o v i L valkoinen harmaa vanilja kerma 711 HR7 715 * HR8 717 * HR8 712 * HR8 M o s e l l e m a a l a t t u p e i l i o v i L L, M valkoinen harmaa vanilja kerma Toimitusaika on merkitty tähdellä: Ilman tähteä Yksi tähti * Kaksi tähteä ** = 4 viikkoa = 5 viikkoa = 6 viikkoa 331 HR8, 331M **HR *HR9, 335M **HR *HR9, 337M **HR *HR9, 332M **HR15 10 Ovimallin hintaryhmä merkitty ovikoodin jälkeen esim. HR5.

13 Ovimallisto tummanharmaa pellava cappuccino minttu terrakotta 96G *HR5, 96GM **HR *HR5, 968M **HR13 96F *HR5, 96FM **HR *HR5, 964M **HR13 96L *HR5, 96LM **HR13 tummanharmaa pellava cappuccino minttu terrakotta 99G * HR5 998 * HR5 99F * HR5 994 * HR5 99L * HR5 tummanharmaa pellava cappuccino minttu terrakotta 28G * HR6 288 * HR6 28F * HR6 284 * HR6 28L * HR6 tummanharmaa pellava cappuccino minttu terrakotta 71G * HR8 718 * HR8 71F * HR8 714 * HR8 71L * HR8 tummanharmaa pellava cappuccino minttu terrakotta 33G *HR9, 33GM **HR *HR9, 338M **HR15 33F *HR9, 33FM **HR *HR9, 334M **HR15 33L *HR9, 33LM **HR15 11 Ovimallin hintaryhmä merkitty ovikoodin jälkeen esim. HR5.

14 Vedinmallisto Vedinkoodi / kokonaispituus / porausväli mm/hinta sis. alv. 23% Vedinkoodi / kokonaispituus / porausväli mm/hinta sis. alv. 23% RST RSL2 141/ 128 6,27 RSL3 205/ 192 6,92 RSL4 301/ 288 7,91 RSL5 413/ 400 9,05 RSL6 525/ ,46 RSL8 713/ ,09 ALUMIINI ALR2 / 128 5,74 ALR3 214/ 192 6,29 ALR4 314/ 292 7,50 ALR5 414/ 392 8,63 ALR6 514/ 492 9,74 ALR7 614/ ,32 RST S12D 141/ 128 3,91 S19D 205/ 192 5,16 S25D 269/ 256 5,87 RST SC12 141/ 128 2,43 SC19 205/ 192 2,93 RST SS19 228/ 192 3,40 MATTA NIKLATTU SU12 145/ 128 8,52 SU19 209/ ,11 RST SD9 106/ 96 2,58 SD12 138/ 128 2,80 SD16 170/ 160 2,94 RST SK12 138/ 128 4,92 SK19 202/ 192 4,85 SK25 266/ 256 8,09 SK44 458/ ,39 MUSTA BK12 138/ 128 4,92 BK19 202/ 192 4,85 BK25 266/ 256 7,61 BK44 458/ ,82 VALKOINEN WK12 138/ 128 4,92 WK19 202/ 192 4,85 WK44 458/ ,82 KIRKAS KROMI L19P 230/ ,00 KOKO 230x32x8 RST SL4 40 4,39 SL ,56 SL ,77 SL ,97 SL ,18 ALUMIINI AL4 40 3,97 AL ,93 AL ,07 AL ,34 AL ,41 VALKOINEN WL ,59 WL ,70 WL ,17 WL ,38 WL ,59 RST/PÄHKINÄ SW16 177,5/ ,66 Oven vahvuus enintään 19 mm, ei alumiinikehysovelle Oven vahvuus enintään 19 mm, ei alumiinikehysovelle Oven vahvuus enintään 19 mm, ei alumiinikehysovelle KIRKAS KROMI L19K ,00 KOKO 230x32x8 RST RSTA 171/ 160 9,31 KIRKAS KROMI KRSU ,05 ALUMIINI ACAL 136/ 96 5,04 ALUMIINI ALSU ,63 KIRKAS KROMI FU16 220/ 160 7,34 FU25 404/ 256 9,89 12

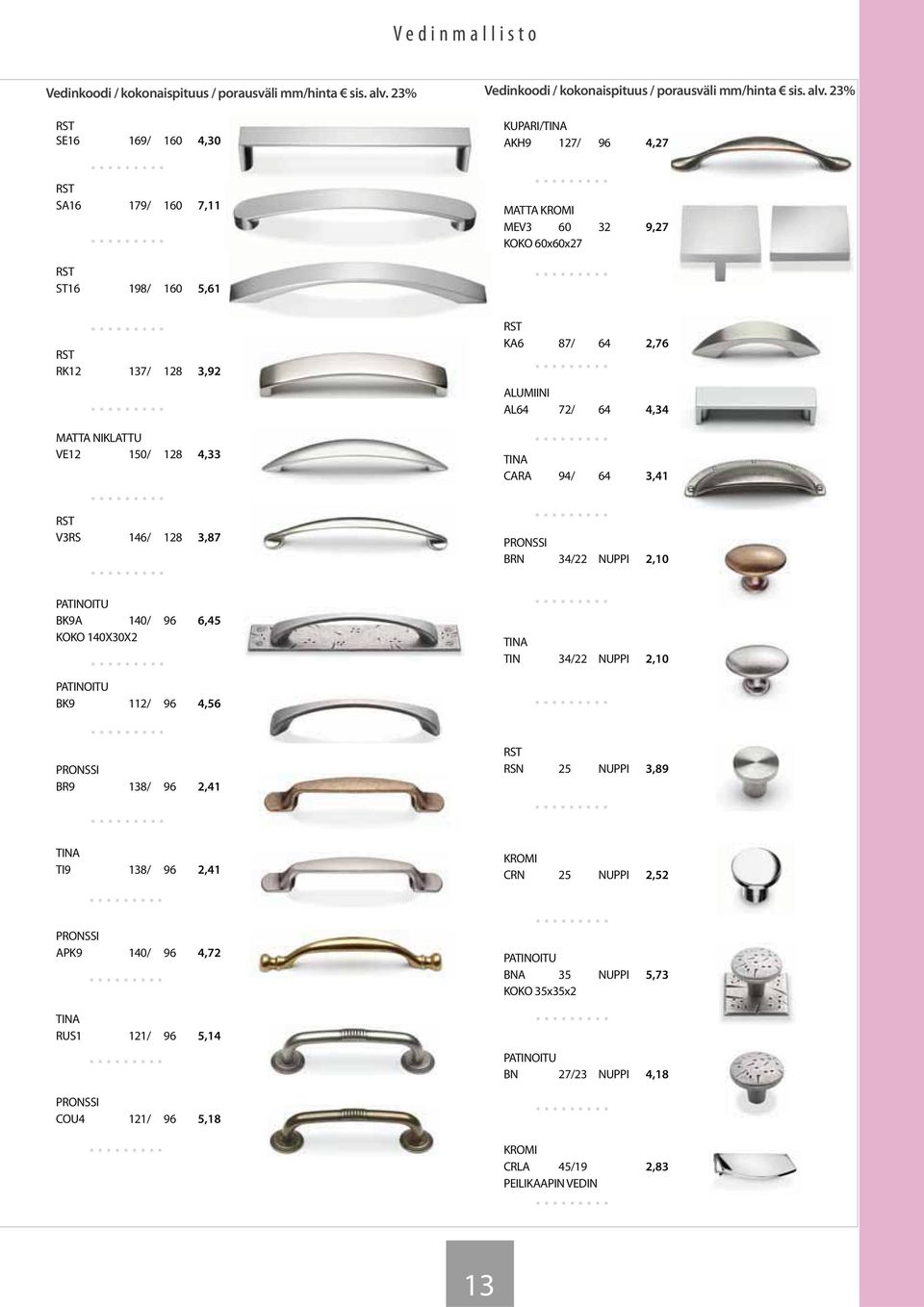

15 Vedinmallisto Vedinkoodi / kokonaispituus / porausväli mm/hinta sis. alv. 23% Vedinkoodi / kokonaispituus / porausväli mm/hinta sis. alv. 23% RST SE16 169/ 160 4,30 RST SA16 179/ 160 7,11 RST ST16 198/ 160 5,61 KUPARI/TINA AKH9 127/ 96 4,27 MATTA KROMI MEV ,27 KOKO 60x60x27 RST RK12 137/ 128 3,92 MATTA NIKLATTU VE12 / 128 4,33 RST V3RS 146/ 128 3,87 PATINOITU BK9A 140/ 96 6,45 KOKO 140X30X2 PATINOITU BK9 112/ 96 4,56 PRONSSI BR9 138/ 96 2,41 TINA TI9 138/ 96 2,41 RST KA6 87/ 64 2,76 ALUMIINI AL64 72/ 64 4,34 TINA CARA 94/ 64 3,41 PRONSSI BRN 34/22 NUPPI 2,10 TINA TIN 34/22 NUPPI 2,10 RST RSN 25 NUPPI 3,89 KROMI CRN 25 NUPPI 2,52 PRONSSI APK9 140/ 96 4,72 TINA RUS1 121/ 96 5,14 PRONSSI COU4 121/ 96 5,18 PATINOITU BNA 35 NUPPI 5,73 KOKO 35x35x2 PATINOITU BN 27/23 NUPPI 4,18 KROMI CRLA 45/19 2,83 PEILIKAAPIN VEDIN 13

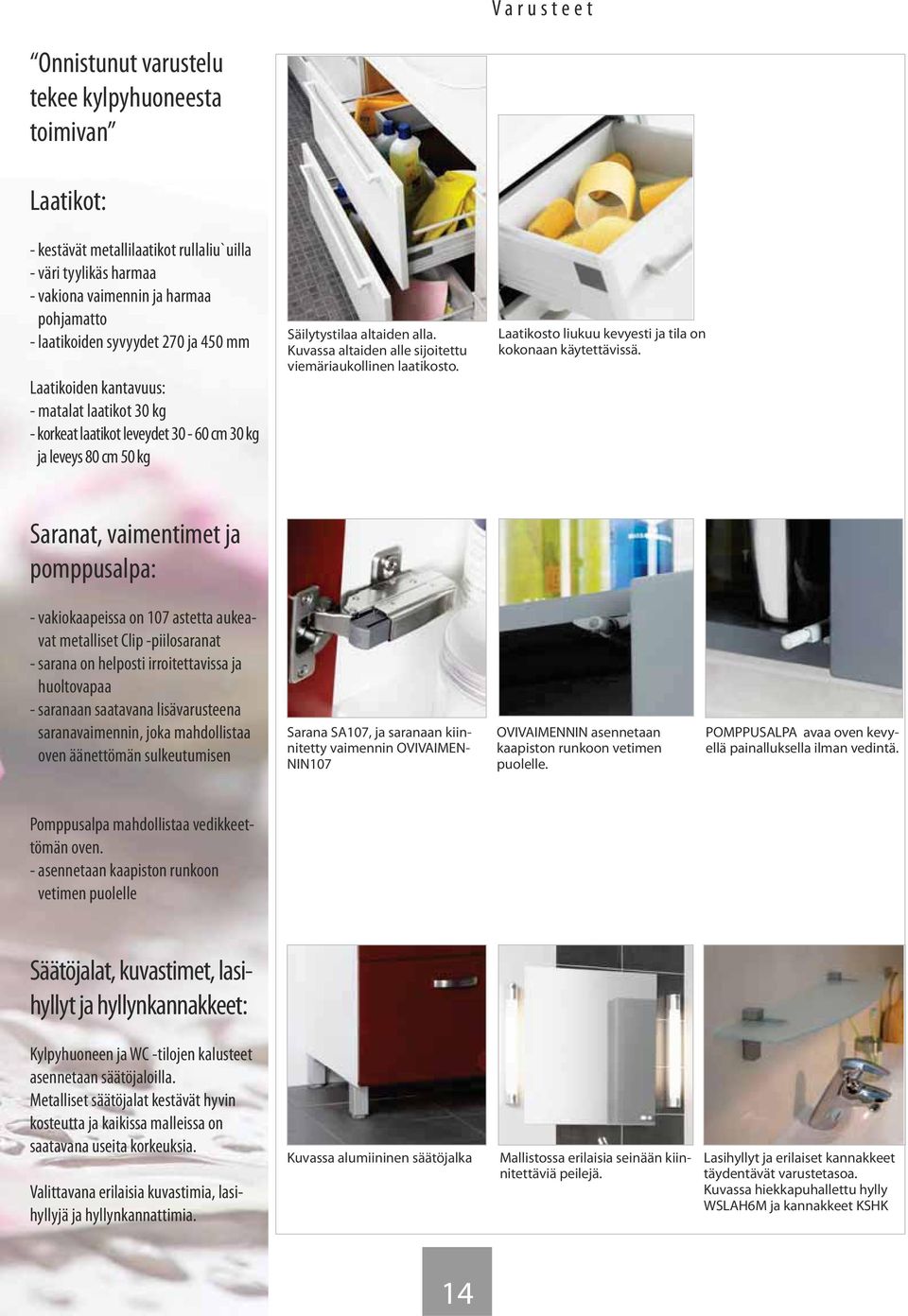

16 Varusteet Onnistunut varustelu tekee kylpyhuoneesta toimivan Laatikot: - kestävät metallilaatikot rullaliu`uilla - väri tyylikäs harmaa - vakiona vaimennin ja harmaa pohjamatto - laatikoiden syvyydet 270 ja 450 mm Laatikoiden kantavuus: - matalat laatikot 30 kg - korkeat laatikot leveydet cm 30 kg ja leveys 80 cm 50 kg Säilytystilaa altaiden alla. Kuvassa altaiden alle sijoitettu viemäriaukollinen laatikosto. Laatikosto liukuu kevyesti ja tila on kokonaan käytettävissä. Saranat, vaimentimet ja pomppusalpa: - vakiokaapeissa on 107 astetta aukeavat metalliset Clip -piilosaranat - sarana on helposti irroitettavissa ja huoltovapaa - saranaan saatavana lisävarusteena saranavaimennin, joka mahdollistaa oven äänettömän sulkeutumisen Sarana SA107, ja saranaan kiinnitetty vaimennin OVIVAIMEN- NIN107 OVIVAIMENNIN asennetaan kaapiston runkoon vetimen puolelle. POMPPUSALPA avaa oven kevyellä painalluksella ilman vedintä. Pomppusalpa mahdollistaa vedikkeettömän oven. - asennetaan kaapiston runkoon vetimen puolelle Säätöjalat, kuvastimet, lasihyllyt ja hyllynkannakkeet: Kylpyhuoneen ja WC -tilojen kalusteet asennetaan säätöjaloilla. Metalliset säätöjalat kestävät hyvin kosteutta ja kaikissa malleissa on saatavana useita korkeuksia. Valittavana erilaisia kuvastimia, lasihyllyjä ja hyllynkannattimia. Kuvassa alumiininen säätöjalka Mallistossa erilaisia seinään kiinnitettäviä peilejä. Lasihyllyt ja erilaiset kannakkeet täydentävät varustetasoa. Kuvassa hiekkapuhallettu hylly WSLAH6M ja kannakkeet KSHK 14

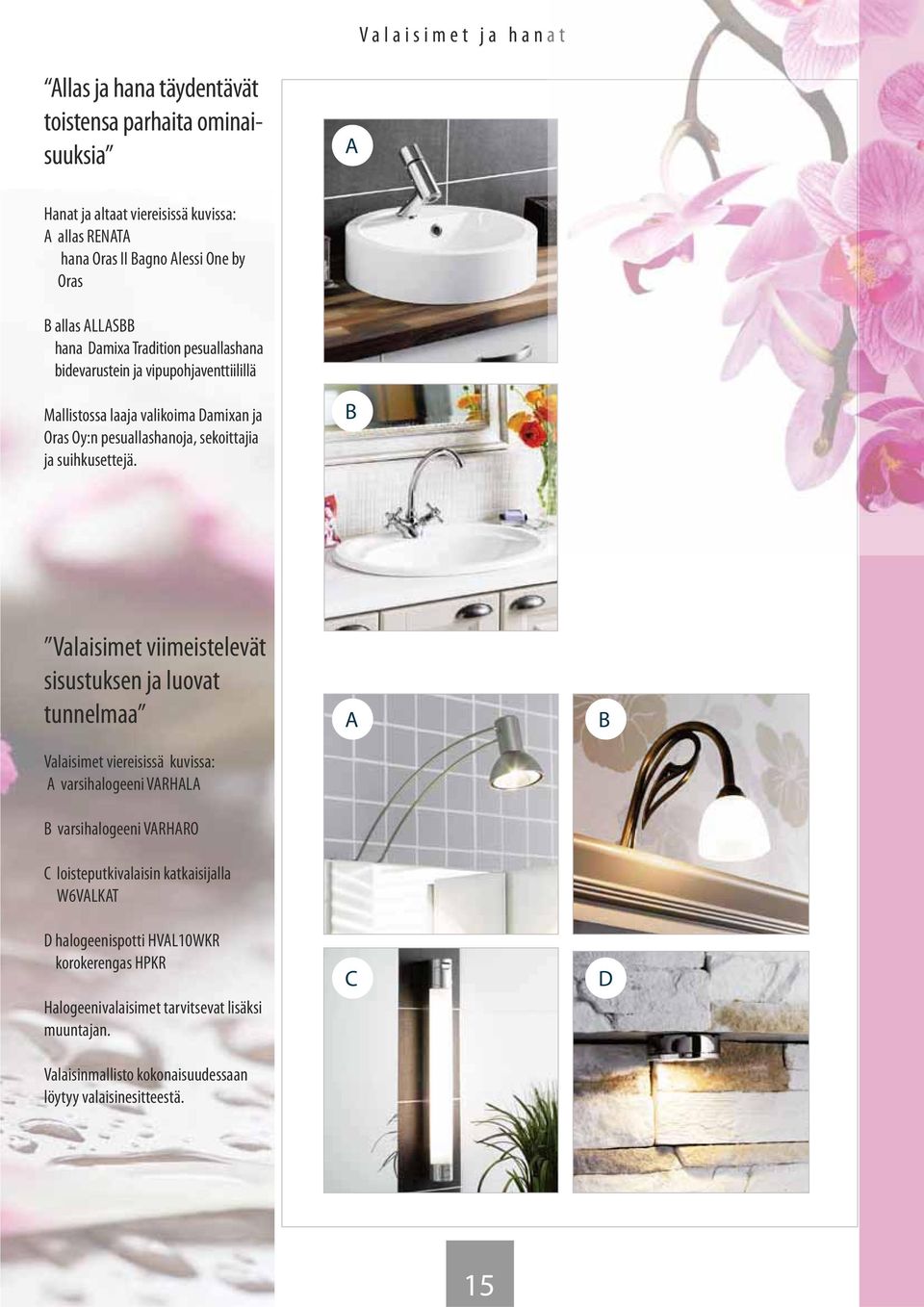

17 Valaisimet ja hanata Allas ja hana täydentävät toistensa parhaita ominaisuuksia A Hanat ja altaat viereisissä kuvissa: A allas RENATA hana Oras II Bagno Alessi One by Oras B allas ALLASBB hana Damixa Tradition pesuallashana bidevarustein ja vipupohjaventtiilillä Mallistossa laaja valikoima Damixan ja Oras Oy:n pesuallashanoja, sekoittajia ja suihkusettejä. B Valaisimet viimeistelevät sisustuksen ja luovat tunnelmaa Valaisimet viereisissä kuvissa: A varsihalogeeni VARHALA B varsihalogeeni VARHARO C loisteputkivalaisin katkaisijalla W6VALKAT D halogeenispotti HVAL10WKR korokerengas HPKR Halogeenivalaisimet tarvitsevat lisäksi muuntajan. Valaisinmallisto kokonaisuudessaan löytyy valaisinesitteestä. A C B D 15

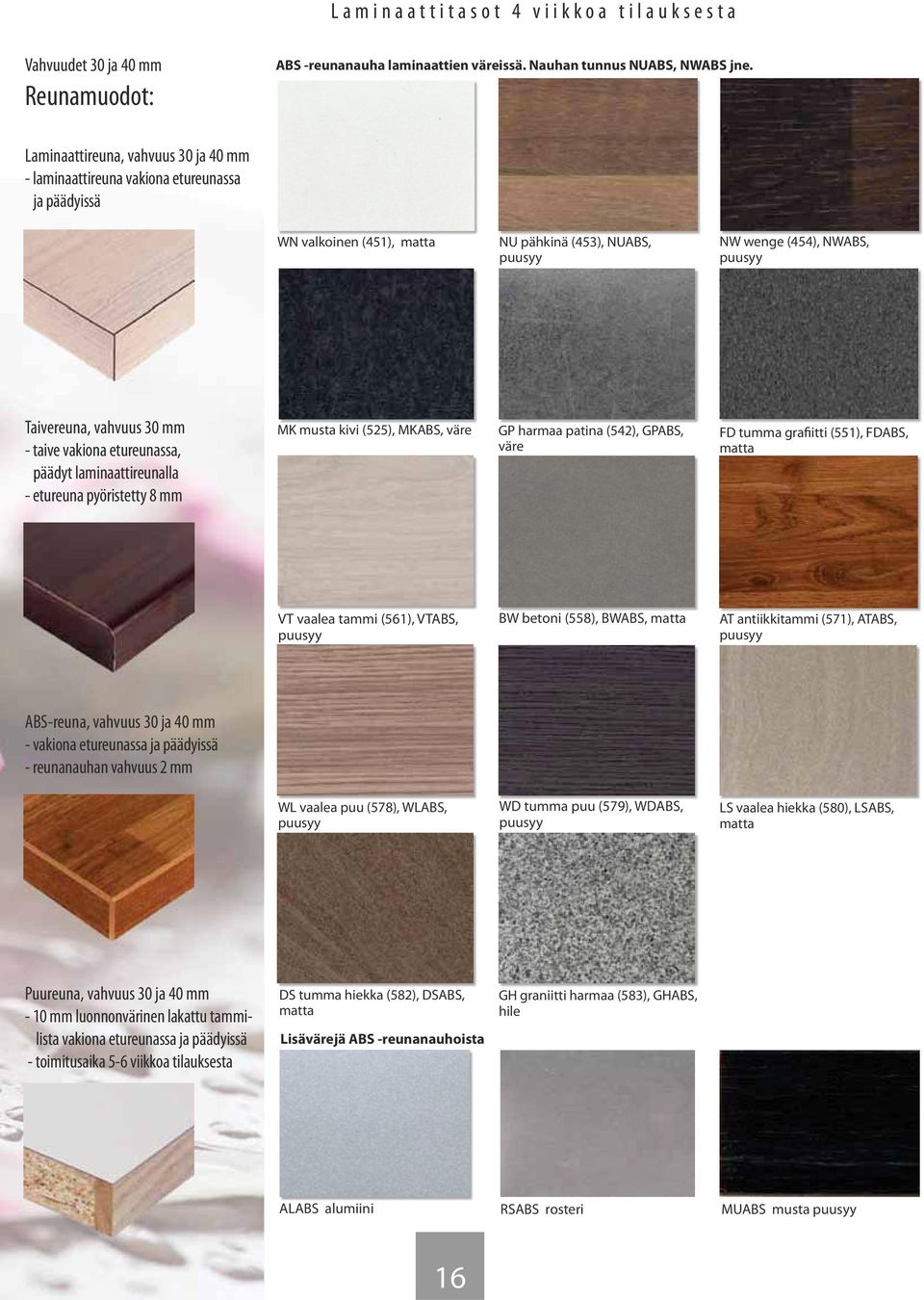

18 Laminaattitasot 4 viikkoa tilauksesta Vahvuudet 30 ja 40 mm Reunamuodot: ABS -reunanauha laminaattien väreissä. Nauhan tunnus NUABS, NWABS jne. Laminaattireuna, vahvuus 30 ja 40 mm - laminaattireuna vakiona etureunassa ja päädyissä WN valkoinen (451), matta NU pähkinä (453), NUABS, puusyy NW wenge (454), NWABS, puusyy Taivereuna, vahvuus 30 mm - taive vakiona etureunassa, päädyt laminaattireunalla - etureuna pyöristetty 8 mm MK musta kivi (525), MKABS, väre GP harmaa patina (542), GPABS, väre FD tumma grafiitti (551), FDABS, matta VT vaalea tammi (561), VTABS, puusyy BW betoni (558), BWABS, matta AT antiikkitammi (571), ATABS, puusyy ABS-reuna, vahvuus 30 ja 40 mm - vakiona etureunassa ja päädyissä - reunanauhan vahvuus 2 mm WL vaalea puu (578), WLABS, puusyy WD tumma puu (579), WDABS, puusyy LS vaalea hiekka (580), LSABS, matta Puureuna, vahvuus 30 ja 40 mm - 10 mm luonnonvärinen lakattu tammilista vakiona etureunassa ja päädyissä - toimitusaika 5-6 viikkoa tilauksesta DS tumma hiekka (582), DSABS, matta Lisävärejä ABS -reunanauhoista GH graniitti harmaa (583), GHABS, hile ALABS alumiini RSABS rosteri MUABS musta puusyy 16

19 Laminaattitasot 5-6 viikkoa tilauksesta ABS -reunanauha vastaa pinnan laminaattiväriä ja koodia. Pintamuodoissa on valinnanvaraa, uusimmat tekstuuri ja laavakivi 464 kiiltävä, ei taivereunaa 465 kiiltävä, ei taivereunaa 585 matta Kuvassa alla laavakivi valkoinen väre 380 väre 390 matta 534 väre 556 matta 559 puusyy 565 hile 581 matta 584 laavakivi Saatavana myös upeat ja kestävät graniitti- ja kvartsitasot. 587 väre tekstuuri 588 väre tekstuuri 589 väre tekstuuri Kuvassa alla kvartsitaso 590 matta 591 matta 592 matta 17

20 Alakaapit 300 -sarja, korkeus 568 mm, CP ja CA Alakaapit 300 -sarja CP ja CA Hyllykaappi CP3-5H Laatikosto CP3-5LZ Laatikosto CP3-5KLZ Rungon korkeus 568 mm. Runkosyvyys 297 mm ja syvyys oven kanssa n. 320 mm. Leveydet 30, 40 ja 50 cm CP3H, CP4H, CP5H - irtohylly Leveydet 30, 40 ja 50 cm CP3LZ, CP4LZ, CP5LZ - 4x27 cm syvä laatikko (matala) Leveydet 30, 40 ja 50 cm CP3KLZ, CP4KLZ, CP5KLZ - 2x27 cm syvä laatikko (korkea) Allaskaappi CA6M1 Allaskaappi CA6M2 Allaskaappi CA6M4 Leveys 60 cm Sopivuus altaille: ALLAS77 - etulevy valkoinen muovi Leveys 60 cm Sopivuus altaille: BM6, BM9L, BM9R, BM12 - etulevy maalattu mdf valkoinen+sävyt Leveys 60 cm Sopivuus altaille: BX6, BX9R, BX9L, BX12 - etulevy maalattu mdf valkoinen+sävyt viereinen sivu Alakaapit 300 -sarja BP ja BA Rungon korkeus 710 mm. Runkosyvyys 297 mm ja syvyys oven kanssa 320 mm. Allaskaappi CA5M6 Leveys 50 cm Sopivuus altaalle: STINA5 - etulevy maalattu mdf valkoinen+sävyt Allaskaappi CA6M6 Leveys 60 cm Sopivuus altaalle: STINA6 - etulevy maalattu mdf valkoinen+sävyt Ovimalli INDRE taivelaminaatti harmaa 322, CA ja CP 300 -sarjaa, valumarmoriallas BM9L, vetimet SU19 ja tukijalat alumiini AJ10. 18

21 Alakaapit 300 -sarja, korkeus 710 mm, BP ja BA Hyllykaappi BP3-5H Hyllykaappi laatikolla BP3-4HLZ Laatikosto BP3-5LZ Pyykkikaappi y laatikolla BP3-4PZ Leveydet 30, 40 ja 50 cm BP3H, BP4H, BP5H Leveydet 30 ja 40 cm BP3HLZ, BP4HLZ Leveydet 30, 40 ja 50 cm BP3LZ, BP4LZ, BP5LZ Leveydet 30 ja 40 cm BP3PZ, BP4PZ - irtohyllyt -1x27 cm syvä laatikko - irtohylly - 5x27 cm syvä laatikko - 1x27 cm syvä laatikko - irtokori Laatikosto BP3-5KLZ Laatikosto BP3-6KYZ Lokerikko BP2AL Allaskaappi BA6M1 Leveydet 30, 40 ja 50 cm BP3KLZ, BP4KLZ, BP5KLZ - 1x27 cm syvä laatikko (matala) - 2x27 cm syvä laatikko (korkea) Leveydet 30, 40, 50 ja 60 cm BP3KLZ, BP4KLZ, BP5KLZ, BP6KLZ - 2x27 cm syvä laatikko (korkea) Leveys 20 cm BP2AL - kiinteät hyllyt Leveys 60 cm Sopivuus altaille: ALLAS77 - etulevy valkoinen muovi Allaskaappi BA6M2 Allaskaappi BA6M4 Allaskaappi BA5M6 Allaskaappi BA6M6 Leveys 60 cm Leveys 60 cm Leveys 50 cm Leveys 60 cm Sopivuus altaille: BM6, BM9L,BM9R, BM12 Sopivuus altaille: BX6, BX9R, BX9L, BX12 Sopivuus altaalle: STINA5 Sopivuus altaalle: STINA6 - etulevy maalattu mdf valkoinen+sävyt - etulevy maalattu mdf valkoinen+sävyt - etulevy maalattu mdf valkoinen+sävyt - etulevy maalattu mdf valkoinen+sävyt Ovimalli MARNE maalattu peiliovi kerma 282, BA ja BP 300 -sarjaa (eteislaatikot keittiömallistosta), työtaso laminaatti antiikki tammi AT, vedin RUS1, valumarmoriallas BM6. ja tukijalat alumiini AJ10. 19

22 Alakaapit 400- ja 500 -sarja, korkeus 363 mm, syvyys 400 mm DY_B ja syvyys 500 mm DY DY_B = syvyys 400 mm DY = syvyys 500 mm Hyllykaappi DY3-6H(B) Hyllykaappi viemäriaukolla DY5-6HA(B) Rungon korkeus 363 mm. DY_B runkosyvyys 372 mm ja syvyys oven kanssa n. 390 mm. DY_ runkosyvyys 472 mm ja syvyys oven kanssa n. 490 mm. DY3HB, DY4HB, DY5HB, DY6HB DY3H, DY4H, DY5H, DY6H Hyllykaappi DY6H(B) DY5HAB, DY6HAB DY5HA, DY6HA Hyllykaappi viemäriaukolla DY6HA2(B) DY6H2B, DY8HB DY6H2, DY8H DY6HA2B DY6HA2 Laatikosto DY3-6KYZ(B) Laatikosto DY8KYZ(B) Laatikosto DY8KYZL(B), DY8KYZL1(B) viereinen sivu BM_B = syvyys 400 mm BM = syvyys 500 mm DY3KYZB, DY4KYZB, DY5KYZB, DY6KYZB - 1x270 mm syvä laatikko (korkea DY3KYZ, DY4KYZ, DY5KYZ, DY6KYZ - 1x450 mm syvä laatikko (korkea) Hyllykaappi liukuovilla DY6LLMU(B) DY8KYZB - 1x270 mm syvä laatikko (korkea) DY8KYZ - 1x450 mm syvä laatikko (korkea) - yhdistetyillä etusarjoilla Hyllykaappi liukuovilla DY6LLVA(B) DY8KYZLB, DY8KYZL1B - 1x270 mm syvä laatikko (korkea) DY8KYZL, DY8KYZL1-1x450 mm syvä laatikko (korkea) - leveillä etusarjoilla Rungon korkeus 576 mm. BM_B runkosyvyys 372 mm ja syvyys oven kanssa n. 390 mm. BM_ runkosyvyys 472 mm ja syvyys oven kanssa n. 490 mm. DY6LLMUB DY6LLMU -musta lasi, vahvuus 4 mm DY6LLVAB DY6LLVA - valkoinen lasi, vahvuus 4 mm Ovimalli TAGUSX mikrolaminaattiovi profiilivetimellä 160AL, BM_B ja DY_B 400 -sarjaa ja ALLAS44. 20

23 Alakaapit 400- ja 500 -sarja, korkeus 576 mm, syvyys 400mm BM_B ja syvyys 500 mm BM Hyllykaappi BM3-5H(B) Hyllykaappi viemäriaukolla BM5HA(B) Hyllyk. BM6H2(B), BM8H(B) Hyllyk. viemäriaukolla BM6HA2(B) Leveydet 30, 40 ja 50 cm BM3HB, BM4HB, BM5HB BM3H, BM4H, BM5H - 1kpl irtohylly Leveydet 50 cm BM5HAB BM5HA hyllykaappi viemäriaukolla - 1kpl irtohylly Leveydet 60 ja 80 cm BM6H2B, BM8HB BM6H2, BM8H - 1kpl irtohylly BM6HA2B BM6HA2 hyllykaappi viemäriaukolla - 1kpl irtohylly Laatikosto BM3-6KYZ Laatikosto BM8KYZ(B) Laatikosto BM8KYZL(B), BM8KYZL1 (B) Leveydet 30, 40 ja 60 cm BM3KYZB, BM4KYZB, BM5KYZB, - 2x270 mm syvä laatikko (korkea) BM6KYZB - 1x270 mm syvä laatikko (matala) - 1x270 mm syvä laatikko (korkea) BM3KYZ, BM4KYZ, BM5KYZ, BM6KYZ - 2x450 mm syvä laatikko (korkea) Leveys 80 cm BM8KYZB - 2x270 mm syvä laatikko (korkea) BM8KYZ - 2x450 mm syvä laatikko (korkea) - yhdistetyillä etusarjoilla Leveys 80 cm BM8KYZLB, BM8KYZL1B - 2x270 mm syvä laatikko (korkea) BM8KYZL (BM8KYZL1) - 2x450 mm syvä laatikko (korkea) - leveillä etusarjoilla Laatikosto BM6KYZVA Laatikosto BM8KYZVA Laatikosto BM8KYZLVA(1VA) Leveys 60 cm Laatikosto allaskaapiksi BM6KYZVA - 1x450 mm syvä laatikko (korkea) viemäriaukolla - 1x270 mm syvä laatikko (korkea) Leveys 80 cm Laatikosto allaskaapiksi BM8KYZVA - 1x450 mm syvä laatikko (korkea) viemäriaukolla - 1x270 mm syvä laatikko (korkea) - yhdistetyillä etusarjoilla Leveys 80 cm Laatikosto allaskaapiksi BM8KYZLVA (BM8KYZL1VA) - 1x450 mm syvä laatikko (korkea) viemäriaukolla - 1x270 mm syvä laatikko (korkea) - leveillä etusarjoilla 21

24 Alakaapit 500 -sarja, korkeus 71,8 cm BK BK = syvyys 500 mm Hyllykaappi BK3-5H, BK5HA Hyllykaappi BK6H2, BK8H Hyllykaappi viemäriaukolla BK5HA, BK6HA2 Rungon korkeus 718 mm. Runkosyvyys 472 mm ja syvyys oven kanssa n. 490 mm. Leveydet 30, 40 ja 50 cm BK3H, BK4H, BK5H - irtohylly Leveydet 60 ja 80 cm BK6H2, BK8H - irtohylly Leveydet 50 ja 60 cm BK5HA BK6HA2 = pariovilla - irtohylly Hyllykaappi laatikolla BK3-4HLZ Laatikosto BK3-4LZ Pyykkikaappi laatikolla BK3-4PZ Leveydet 30 ja 40 cm BK3HLZ, BK4HLZ - 1x45 cm syvä laatikko Leveydet 30 ja 40 cm BK3LZ, BK4LZ - 3x45 cm syvä laatikko (matala) - 1x45 cm syvä laatikko (korkea) Leveydet 30 ja 40 cm BK3PZ, BK4PZ - 1x45 cm syvä laatiko - irtokori Viemäriaukollinen laatikosto BK6-8KYZVA Laatikosto BK4-6KYZ Laatikosto BK8KYZL Leveys 60 cm Laatikosto allaskaapiksi BK6KYZVA BK8KYZVA = yhdistetyillä etusarjoilla BK8KYZLVA = yhtenäisellä etusarjalla BK8KYZLVA1 = yhtenäisellä etusarjalla, yhdellä vetimellä - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko Leveydet 30, 40, 50 ja 60 cm BK3KYZ, BK4KYZ, BK5KYZ, PK6KYZ - 2x45 cm syvä laatikko Leveys 80 cm BK8KYZ = yhdistetyillä etusarjoilla BK8KYZL = yhtenäisellä etusarjalla BK8KYZL1 = yhtenäisellä etusarjalla, yhdellä vetimellä - 2x45 cm syvä laatikko 22

25 Ovimalli yläkaapit AARE, valkoinen kiiiltävä kalvo-ovi 102 ja alakaapit JARAMA kiiltävä terrakotta kalvo-ovi104, BK 500 -sarjaa, vedin ALR4, valumarmoriallas ROBYN12 ja tukijalat alumiini AJ10. Ovimalli TIBER maalattu valkoinen ovi 961, BK 500 -sarjaa, valkoinen Silestone kvartsitaso, ALLAS44, vetimet AL13 ja tukijalat alumiini AJ10. 23

26 Seinäyläkaapit korkeus 35,3 cm CY ja BY Seinäyläkaapit CY Rungon korkeus 353 mm. Runkosyvyys mm ja syvyys oven kanssa n. 170 mm. Seinäyläkaapit korkeus 35,3 cm CY Yläkaappi CY3-5 Yläkaappi yläsaranoitu BY3-4Y Liukulasikaappi BY6-8L Rungon korkeus 353 mm. Runkosyvyys 297 mm. Leveydet 30, 40, 50 ja 60 cm CY3, CY4, CY5 ja CY6 Leveydet 30, 40, 50 ja 60 cm CY3Y, CY4Y, CY5Y ja CY6Y Seinäyläkaapit korkeus 35,3 cm BY Liukulasikaappi BY6-8L, korkeus 35,3 cm, syvyys 30 cm Seinäyläkaapit BY Rungon korkeus 353 mm. Runkosyvyys 297 mm ja syvyys oven kanssa n. 320 mm. BY6LLKI BY8LLKI BY6LLOP BY8LLOP - ovet karkaistua lasia - kirkaslasi 2 kpl, kork. 30,4 x lev. 30 x paks. 0,4 cm - kirkaslasi 2 kpl, kork. 30,4 x lev. 40 x paks. 0,4 cm - opaalilasi 2 kpl, kork. 30,4 x lev. 30 x paks. 0,4 cm - opaalilasi 2 kpl, kork. 30,4 x lev. 40 x paks. 0,4 cm viereinen sivu Seinäkaapit WE Rungon korkeus 568 mm. Runkosyvyys mm ja syvyys oven kanssa n.170 mm. Kuvassa liukulasikaapit opaalilasilla. Yläkaappi BY3-5 Yläkaappi BY6-8 Seinäkaapit WM Rungon korkeus 710 mm. Runkosyvyys mm ja syvyys oven kanssa n.170 mm. Leveydet 30, 40 ja 50 cm BY3, BY4, BY5 Yläkaappi yläsaranoitu BY3-4Y Leveydet 60 ja 80 cm BY6, BY8 Yläkaappi yläsaranoitu BY6-8YL Leveydet 30, 40 ja 50 cm BY3Y, BY4Y, BY5Y - vakiona kaasujousi aukipitolaite Leveydet 60 ja 80 cm BY6Y2, BY8Y - yhdistetyillä etusarjoilla BY6Y, BY8YL (BY8YL1) - yhtenäisillä etusarjoilla 24

27 Seinäkaapit korkeus 56,8 cm WE ja korkeus 71 cm WM Seinäkaapit korkeus 56,8 cm WE Hyllykaappi WE3-6H Hyllykaappi WE6H Peilikaappi WE3-5PE Peilikaappi WE6-8PE Leveydet 30, 40 ja 50 cm WE3H, WE4H, WE5H Leveys 60 cm WE6H Leveydet 30, 40 ja 50 cm WE3PE, WE4PE, WE5H - kuvastin oven molemmin puolin - irtohyllyt Leveydet 60 ja 80 cm WE6PE, WE8PE - kuvastin oven molemmin puolin - irtohyllyt Oveton hyllykaappi WE2AH Oveton hyllykaappi yy WE3-8AH Peililokerikko WE2APE Leveys 20 cm WE2AH - irtohyllyt Leveydet 30, 40, 60 ja 80 cm WE3AH, WE4AH, WE6AH ja WE8AH - irtohyllyt Leveys 20 cm kuvastin kiinnitetty valmiiksi etupintaan käyttö molemmilta puolilta kiinnitys kulmaraudoilla ylä- ja alapuolelta - 3 kpl kiinteää hyllyä Seinäkaapit korkeus 71 cm WM Hyllykaappi WM3-5H Hyllykaappi WM6H Peilikaappi WM3-5PE Peilikaappi WM6-8PE Leveydet 30, 40 ja 50 cm WM3H, WM4H - irtohyllyt Leveys 60cm WM6H - irtohyllyt Leveydet 30,40 ja 50 cm WM3PE, WM4PE - kuvastin oven molemmin puolin - irtohyllyt Leveydet 60 ja 80 cm WM6PE, WM8PE - kuvastin oven molemmin puolin - irtohyllyt Taiteovikaappi WM6-8HW Oveton hyllykaappi WM2AH Oveton hyllykaappi WM_AH Peililokerikko WM2APE Leveydet 60 ja 80 cm WM6HW, WM8HW - 80 cm leveänä vain ovimalleissa, joissa on yhtenäinen ovilevy Leveys 20 cm WM2AH - irtohyllyt Leveydet 30, 40, 60 ja 80 cm WM3AH, WM4AH, WM6AH ja WM8AH - irtohyllyt Leveys 20 cm kuvastin kiinnitetty valmiiksi etupintaan käyttö molemmilta puolilta kiinnitys kulmaraudoilla ylä- ja alapuolelta - 3 kpl kiinteää hyllyä 25

28 Komerot 500 -sarja, korkeus 181,5cm BT Komerot 500 -sarja Hyllykomero BT4-6H Sisälaatikkokomero BT4-6SZ Korikomero BT4-6LM Rungon korkeus 1815 mm. Runkosyvyys 472 ja syvyys oven kanssa n. 490 mm. Asennus tukijaloilla. Leveydet 40, 50 ja 60 cm korkeus 181,5cm - 3 kpl irtohyllyjä - toinen hylly alhaalta kiinteä Leveydet 40, 50 ja 60 cm - kvalibox -sisälaatikko 4 kpl, - sarana 155 astetta - 1 kpl irtohylly - keskellä kiinteä hylly Leveydet 40, 50 ja 60 cm - 4 lankakoria, rullaliu uilla korkeus 14 cm - keskellä kiinteä hylly - 1 kpl irtohylly Pyykkikomero BT4-6LK Siivouskomero BT4-6SN viereinen sivu Komerot 300 -sarja Rungon korkeus 920 mm. Runkosyvyys 297 mm ja syvyys oven kanssa n. 320 mm. Leveydet 40, 50 ja 60 cm 2 x lankakori rullaliu uilla korkeus 14 cm - 2 x lankakori rullaliu uilla, korkeus 32 cm Leveydet 40, 50 ja 60 cm - lukollinen kemikaliokaappi - 2 liukulaatikkoa - letkunkannatin - 1 kpl irtohylly - keskellä kiinteä hylly - 1 kpl irtohylly 26

29 Komerot 300 -sarja, korkeus 92 cm BH Hyllykomero BH3-4HY ja BH3-4HA Korikomero BH3-4HKY ja BH3-4HKA Leveydet 30 ja 40 cm korkeus 92 cm BH3HY, hyllykaappi ylös BH4HY BH3HA, hyllykaappi alas BH4HA Leveydet 30 ja 40 cm korkeus 92 cm BH3HKY, korikaappi ylös BH4HKY BH3HKA, korikaappi alas BH4HKA - irtokori Ovimalli TIBER maalattu sileä cappuccino 96F, BH ja CP 300 -sarjaa. Oikealla seinällä DY 400 -sarjaa lasiiiukuovin, työtaso laminaatti pähkinä NU, vedin KA6 ja valumarmoriallas IDA30. 27

30 Altaat 300 -syville sarjoille Sopiva allas on kaunis ja käytännöllinen Valumarmoriallas IDA30 Posliiniallas ALLAS77 Altaissa mukana ylivuotoputki. Vesilukko ei kuulu toimitukseen. * Huomioi pituustoleranssi, allas yleensä leveämpi kuin ilmoitettu tarkka mitta. syvyys 22 cm, leveys 40 cm, korkeus 5,5 cm altaan sisäsyvyys 9 cm - valkoinen valumarmori - sopivuus 33 cm syvän tason päälle Valumarmoriallas STINA5 syvyys 38,5/50 cm, *leveys 60 cm - - sopivuus allaskaapeille BA6M1 ja CA6M1 Valumarmoriallas STINA6 syvyys 33/41,8 cm, leveys 50 cm, korkeus 3 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - sopivuus allaskaapeille CA5M6 ja BA5M6 Valumarmoriallas BM6 syvyys 33/41,8 cm, leveys 60 cm, korkeus 3 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - sopivuus allaskaapeille CA6M6 ja BA6M6 Valumarmoriallas BM12 syvyys 33/50 cm, *)leveys 60 cm, korkeus n. 3 cm, - valkoinen valumarmori - - sopivuus allaskaapeille BA6M2 ja CA6M2 Valumarmoriallas BM9L syvyys 33/50 cm, *)leveys 120 cm, korkeus n. 3 cm - valkoinen valumarmori - - sopivuus allaskaapeille BA6M2 ja CA6M2 Valumarmoriallas BM9R syvyys 33/50 cm, *)leveys 90 cm, korkeus n. 3 cm, allas vasemmalla - valkoinen valumarmori - - sopivuus allaskaapeille BA6M2 ja CA6M2 Posliiniallas BX6 syv. 33/50 cm, *)leveys 90 cm, korkeus k n. 3 cm, allas oikealla - valkoinen valumarmori - - sopivuus allaskaapeille BA6M2 ja CA6M2 Posliiniallas BX12 syvyys 33/43,5 cm, *)leveys 60 cm, korkeus n. 7 cm, - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - - sopivuus allaskaapeille BA6M4 ja CA6M4 Posliiniallas BX9R syvyys 33/43,5 cm, *)leveys 120 cm, korkeus n. 7 cm, - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - - sopivuus allaskaapeille BA6M4 ja CA6M4 Posliiniallas BX9L syvyys 33/43,5 cm, *)leveys 90 cm, korkeus n. 7 cm, allas oikealla - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - - sopivuus allaskaapeille BA6M4 ja CA6M4 syvyys 33/43,5 cm, *)leveys 90 cm, korkeus n. 7 cm, allas vasemmalla - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - - sopivuus allaskaapeille BA6M4 ja CA6M4 28

31 Altaat 400 -syville sarjoille Tason päälle asennettava valumarmoriallas SOLO5 Tason päälle asennettava valumarmoriallas CYNTHA syvyys 36 cm, leveys 50 cm, korkeus 8,3 cm - valkoinen valumarmori - ylivuotoputki - pituustoleranssi +3/-0 mm - sopivuus 40 cm syvän tason päälle Valumarmori tasoallas ALDINA6 syvyys 39,3 3 cm, leveys 48 cm, korkeus 2,6 cm - valkoinen valumarmori - ylivuotoputki - pituustoleranssi +3/-0 mm - sopivuus 400 mm syvän tason päälle syvyys 40 cm, leveys 60 cm, korkeus 5 cm - valkoinen valumarmori - ylivuotoputki - pituustoleranssi +3/-0 mm - sopivuus 374 mm syvän rungon päälle Aldina altaan asennus vaatii sidelistan loveuksen. Alakaappi BM6KYZB rakenne on suunniteltu niin, että ylälaatikon sivut ja takasarja ovat matalat. Altaan asennus edellyttää, että viemäri lähtee altaan pohjasta heti taaksepäin. Ovimalli DRAVAX tumma puu mikrolaminaatti profiilivetimellä 159AL, DY_B 400 -sarjaa ja allas SOLO5. Seinällä valopeili ja tumma pähkinä sävyiset avolokerikot. 29

32 Altaat 500 -syville sarjoille Sopiva allas on kaunis ja käytännöllinen Posliiniallas BASIN Posliiniallas ALLAS44 Altaissa mukana ylivuotoputki. Vesilukko ei kuulu toimitukseen. * Huomioi pituustoleranssi, allas yleensä leveämpi kuin ilmoitettu tarkka mitta. syvyys 49 cm, leveys 61 cm, korkeus 19 cm - valkoinen posliini - sopivuus 50 cm syvän tason päälle Valumarmoriallas RENATA halkaisija 45 cm, korkeus 17 cm - valkoinen posliini - sopivuus 50 cm syvän tason päälle Tasoon upotettava allas ALLASBB halkaisija 43 cm, korkeus 11,4 cm - valkoinen valumarmori - sopivuus 50 cm syvän tason päälle Valumarmoriallas AMELIA6 syvyys 42,5 cm, leveys 54 cm, korkeus 14,5 cm - valkoinen valumarmoriallas - upotusaltaana 50 cm syvään tasoon Valumarmoriallas LILLY6 syvyys 46 cm, leveys 60 cm, korkeus 2,5 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - sopivuus 50 cm syvän tason päälle Valumarmoriallas ROBYN6 syvyys 50 cm, leveys 60 cm, korkeus 11 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - altaan voi asentaa suoraan BK6H2 päälle ilman tasoa - taivereunatason min. syvyys on 520 mm, kun allas asennetaan tason päälle Valumarmoriallas ROBYN12 syvyys 50 cm, *)leveys 60 cm, korkeus 80 cm, altaan sisäsyvyys 8 cm - 49 cm syvän kaapiston päälle Lasiallas a LASIALLAS8 S8 syvyys 50 cm, *)leveys 120 cm, korkeus 8 cm, altaan sisäsyvyys 8 cm - 49 cm syvän kaapiston päälle syvyys 50 cm, leveys 80,5 cm, vahvuus 1,5 cm - väri valkoinen - materiaali lasi, alapinta maalattu valkoinen - paino 16 kg - ylivuotoputki - pituustoleranssi +/-2 mm - sopivuus alakaapit levys 80 ja syvyys 49 cm 30

33 RYHMÄN SYVYYS 330 MM 297 RYHMÄN SYVYYS 400 MM RYHMIEN KOKONAISUUDEN VALITSET SINÄ Standardikalusteilla tuskin koskaan saavutetaan täydellistä lopputulosta, siksi kylpyhuoneen sisustus kannattaa miettiä ammattisuunnittelijan kanssa, jolloin yksilölliset ratkaisut ja kokonaisuudet muokataan tyyliin ja makuun sopiviksi. 400 Ratkaisuissa voit sekoitella mitoituksen ulottuvuuksia; syvyyksiä, korkeuksia ja leveyksiä. Viereisissä kuvissa näet vaihtoehtoja monipuolisesta mitoituksesta Tarkemmat mitat ja kiinnityskorkeudet löytyvät kylpyhuoneen tuotekirjasta ja kysymällä myymälästä. Palvelukokonaisuuden täydentää asennuspalvelu, joka tekee suunnitelmista totta RYHMÄN SYVYYS 500 MM 31
