1 alkaen KYLPYHUONEMALLISTO TUOTELUETTELO Alakaappien mitoitus... 2 Seinäkaappien ja komeroiden mitoitus... 3 Kalusteiden kiinnityskorkeudet... 4 Korkeudet eri altailla... 6 Esimerkkejä asennuksesta... 7 Ovimallisto... 8 Vedinmallisto...12 Varusteet...14 Valaisimet ja hanat...15 Alakaapit...18 Seinäyläkaapit...24 Seinäkaapit...25 Komerot...26 Altaat...28

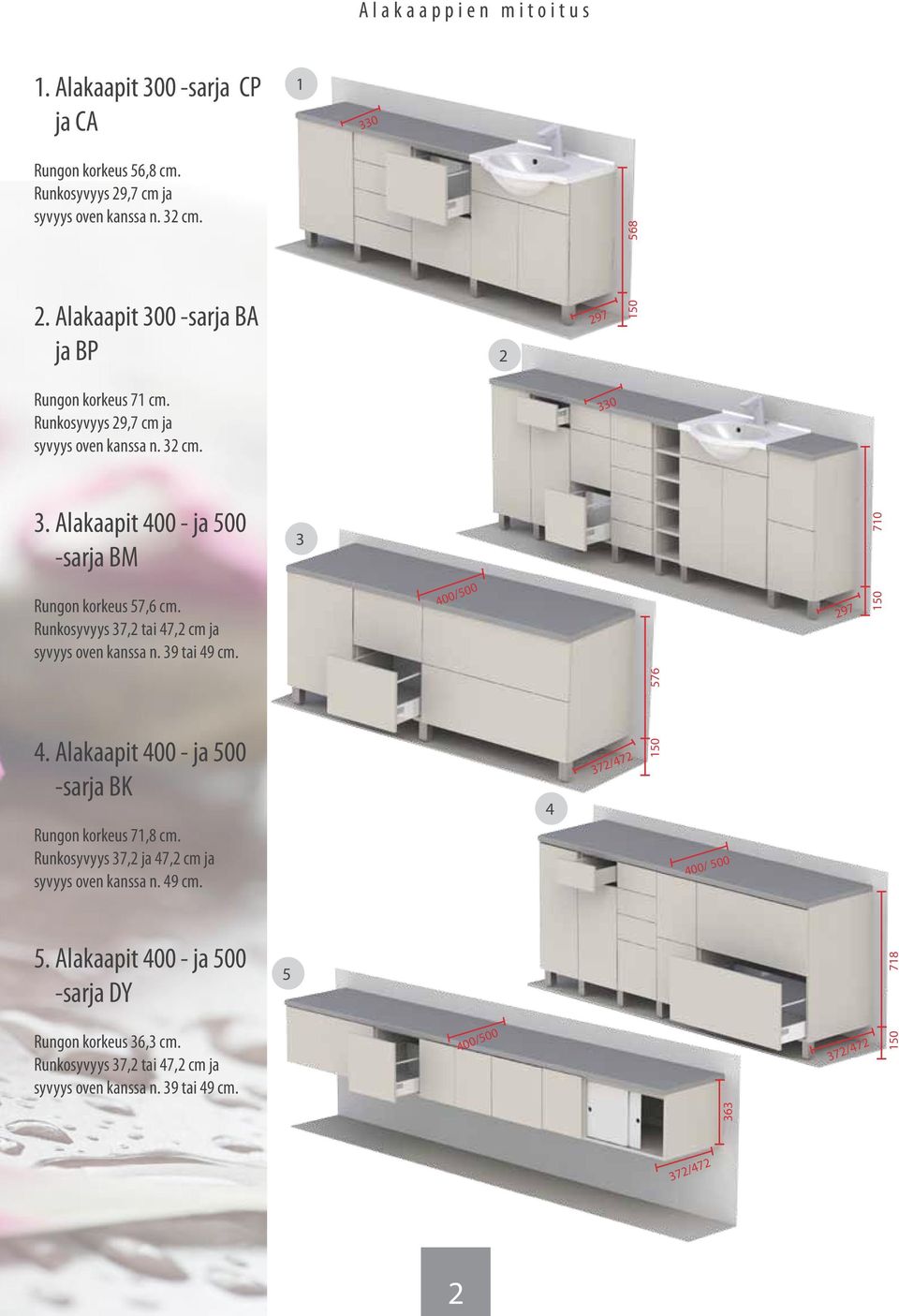

2 Alakaappien mitoitus 1. Alakaapit 300 -sarja CP ja CA Rungon korkeus 56,8 cm. Runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm Alakaapit 300 -sarja BA ja BP Rungon korkeus 71 cm. Runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm Alakaapit ja 500 -sarja BM Rungon korkeus 57,6 cm. Runkosyvyys 37,2 tai 47,2 cm ja syvyys oven kanssa n. 39 tai 49 cm. 400/ Alakaapit ja 500 -sarja BK Rungon korkeus 71,8 cm. Runkosyvyys 37,2 ja 47,2 cm ja syvyys oven kanssa n. 49 cm / / Alakaapit ja 500 -sarja DY Rungon korkeus 36,3 cm. Runkosyvyys 37,2 tai 47,2 cm ja syvyys oven kanssa n. 39 tai 49 cm. 400/ / /472 2

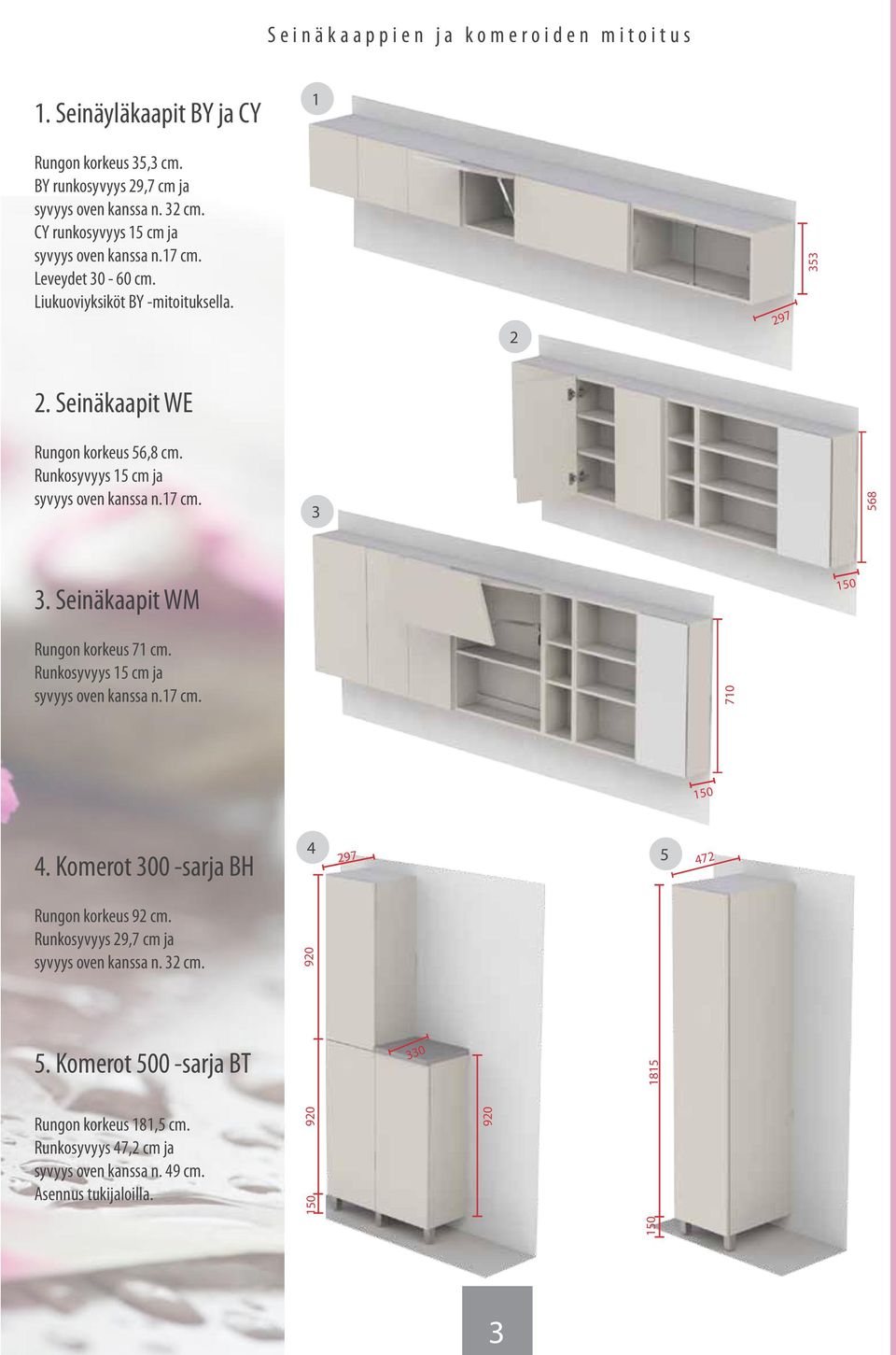

3 Seinäkaappien ja komeroiden mitoitus 1. Seinäyläkaapit BY ja CY 1 Rungon korkeus 35,3 cm. BY runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm. CY runkosyvyys 15 cm ja syvyys oven kanssa n.17 cm. Leveydet cm. Liukuoviyksiköt BY -mitoituksella Seinäkaapit WE Rungon korkeus 56,8 cm. Runkosyvyys 15 cm ja syvyys oven kanssa n.17 cm Seinäkaapit WM Rungon korkeus 71 cm. Runkosyvyys 15 cm ja syvyys oven kanssa n.17 cm Komerot 300 -sarja BH Rungon korkeus 92 cm. Runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm Komerot 500 -sarja BT Rungon korkeus 181,5 cm. Runkosyvyys 47,2 cm ja syvyys oven kanssa n. 49 cm. Asennus tukijaloilla

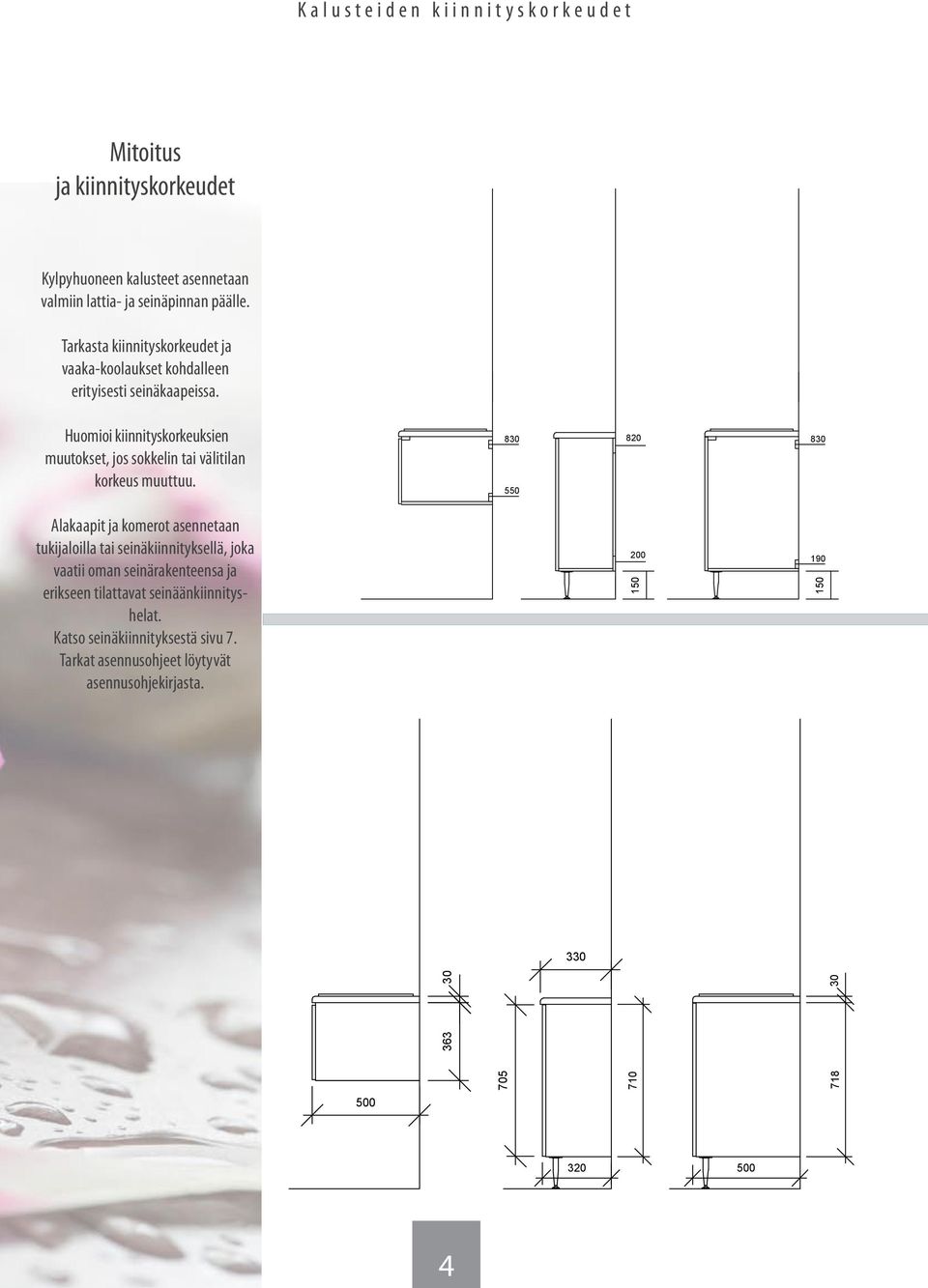

4 Kalusteiden kiinnityskorkeudet Mitoitus ja kiinnityskorkeudet Kylpyhuoneen kalusteet asennetaan valmiin lattia- ja seinäpinnan päälle. Tarkasta kiinnityskorkeudet ja vaaka-koolaukset kohdalleen erityisesti seinäkaapeissa. Huomioi kiinnityskorkeuksien muutokset, jos sokkelin tai välitilan korkeus muuttuu Alakaapit ja komerot asennetaan tukijaloilla tai seinäkiinnityksellä, joka vaatii oman seinärakenteensa ja erikseen tilattavat seinäänkiinnityshelat. Katso seinäkiinnityksestä sivu 7. Tarkat asennusohjeet löytyvät asennusohjekirjasta

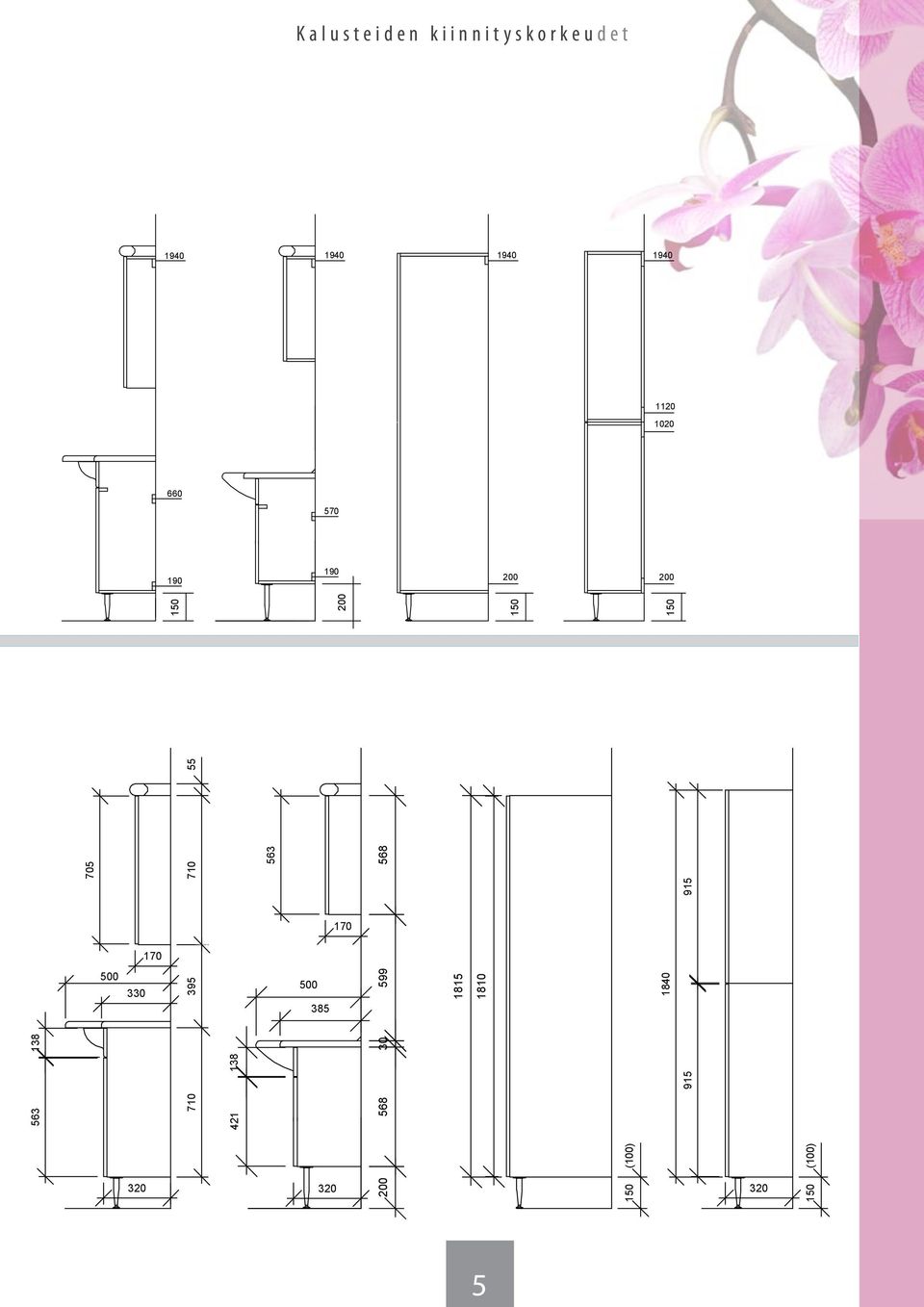

5 Kalusteiden kiinnityskorkeudet NovaSaniasennuskorkeudet EM (100) (100) 5

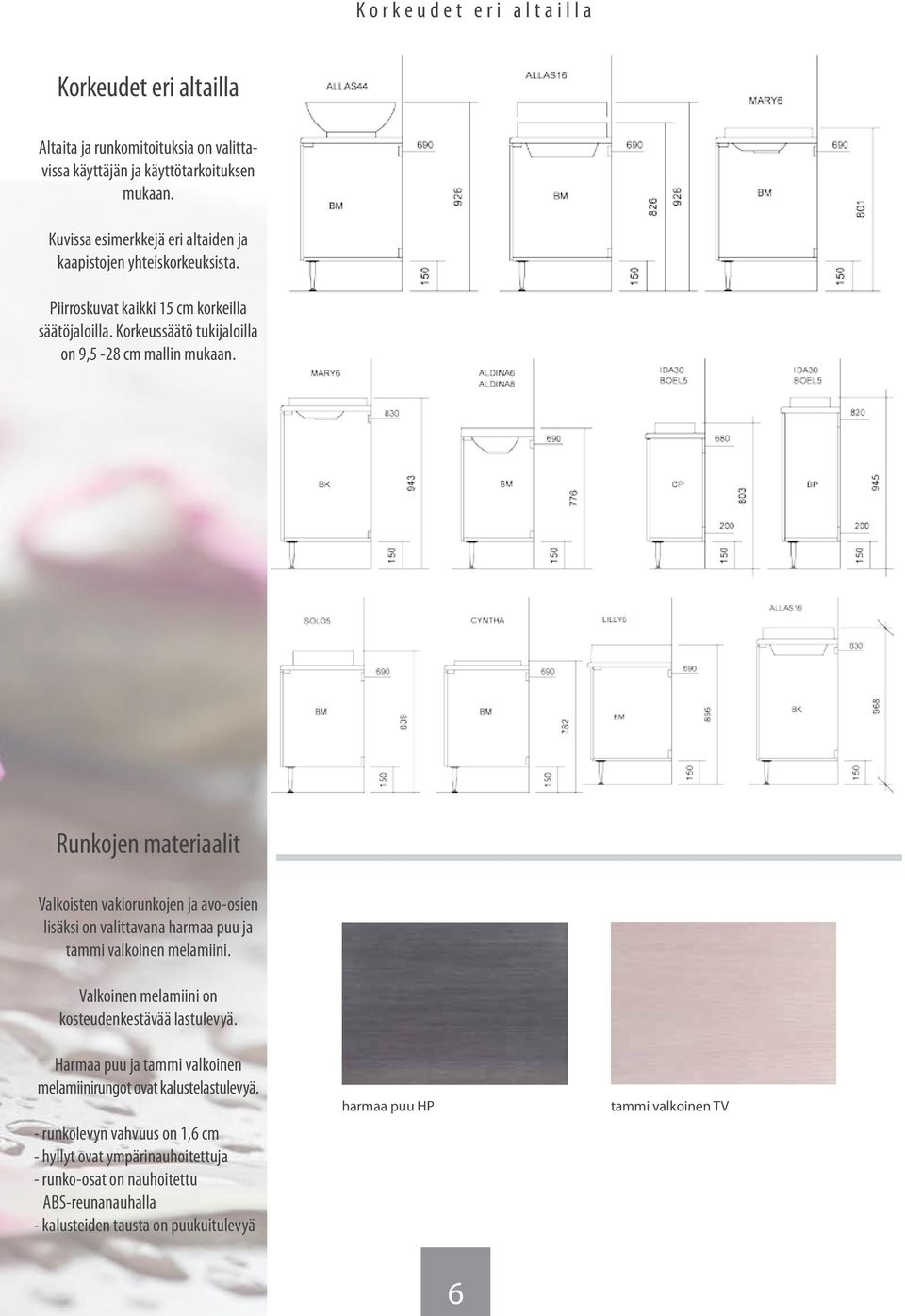

6 Korkeudet eri altailla Korkeudet eri altailla Altaita ja runkomitoituksia on valittavissa käyttäjän ja käyttötarkoituksen mukaan. Kuvissa esimerkkejä eri altaiden ja kaapistojen yhteiskorkeuksista. Piirroskuvat kaikki 15 cm korkeilla säätöjaloilla. Korkeussäätö tukijaloilla on 9,5-28 cm mallin mukaan. Runkojen materiaalit Valkoisten vakiorunkojen ja avo-osien lisäksi on valittavana harmaa puu ja tammi valkoinen melamiini. Valkoinen melamiini on kosteudenkestävää lastulevyä. Harmaa puu ja tammi valkoinen melamiinirungot ovat kalustelastulevyä. - runkolevyn vahvuus on 1,6 cm - hyllyt ovat ympärinauhoitettuja - runko-osat on nauhoitettu ABS-reunanauhalla - kalusteiden tausta on puukuitulevyä harmaa puu HP tammi valkoinen TV 6

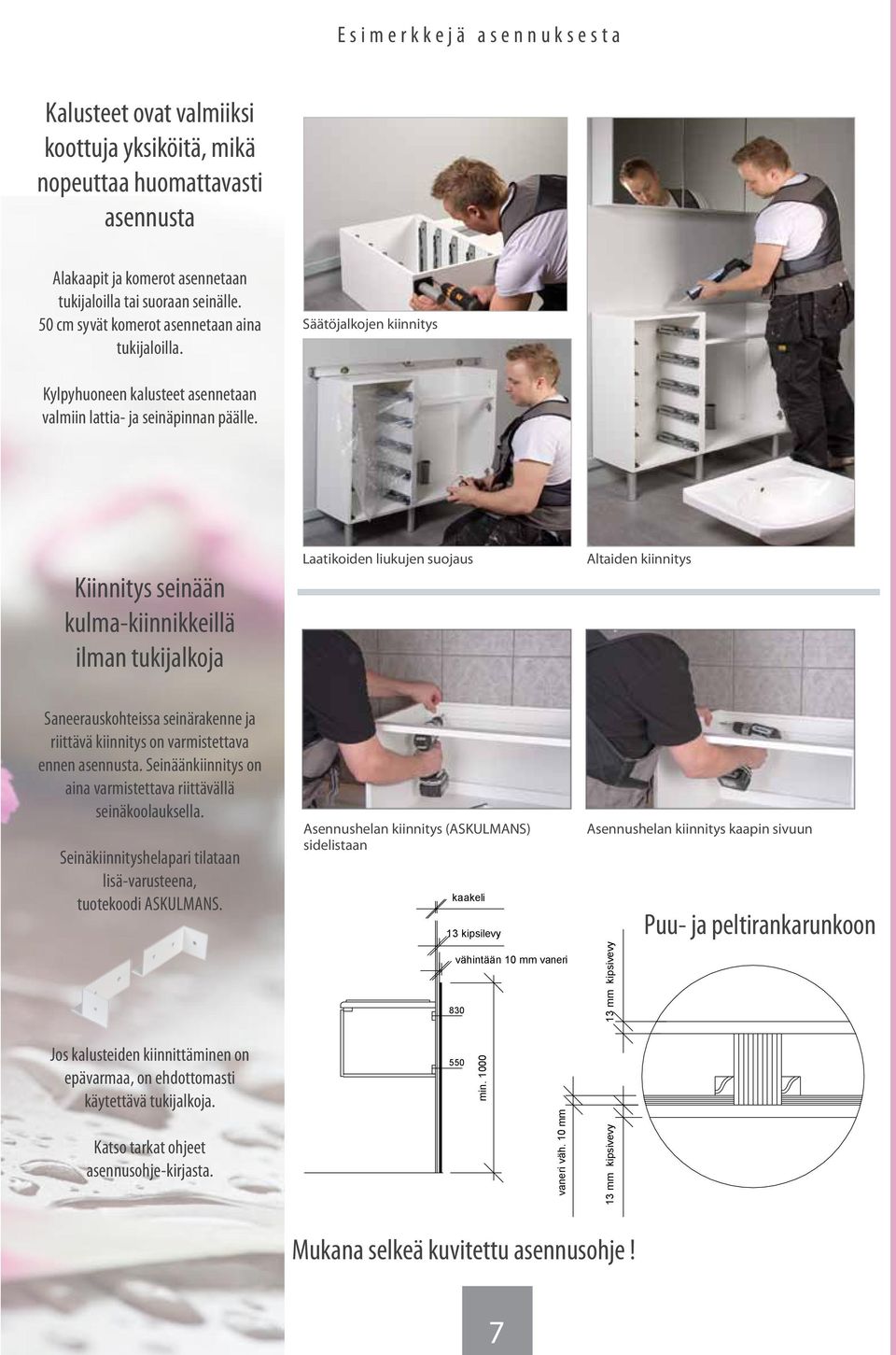

7 Esimerkkejä asennuksesta Kalusteet ovat valmiiksi koottuja yksiköitä, mikä nopeuttaa huomattavasti asennusta Alakaapit ja komerot asennetaan tukijaloilla tai suoraan seinälle. 50 cm syvät komerot asennetaan aina tukijaloilla. Säätöjalkojen kiinnitys Kylpyhuoneen kalusteet asennetaan valmiin lattia- ja seinäpinnan päälle. Kiinnitys seinään kulma-kiinnikkeillä ilman tukijalkoja Saneerauskohteissa seinärakenne ja riittävä kiinnitys on varmistettava ennen asennusta. Seinäänkiinnitys on aina varmistettava riittävällä seinäkoolauksella. Seinäkiinnityshelapari tilataan lisä-varusteena, tuotekoodi ASKULMANS. Laatikoiden liukujen suojaus Kiinnityshelat - betoni - tiili - kevytbetoni Katso asennusohje sivu 9 Asennushelan kiinnitys (ASKULMANS) sidelistaan kaakeli 13 kipsilevy vähintään 10 mm vaneri 830 Altaiden kiinnitys Asennushelan kiinnitys kaapin sivuun 13 mm kipsivevy Puu- Puurankarunko ja peltirankarunkoon Jos kalusteiden kiinnittäminen on epävarmaa, on ehdottomasti käytettävä tukijalkoja. Katso tarkat ohjeet asennusohje-kirjasta. 550 min vaneri väh. 10 mm 13 mm kipsivevy Mukana selkeä kuvitettu asennusohje! EI peltirankarunkoon 7

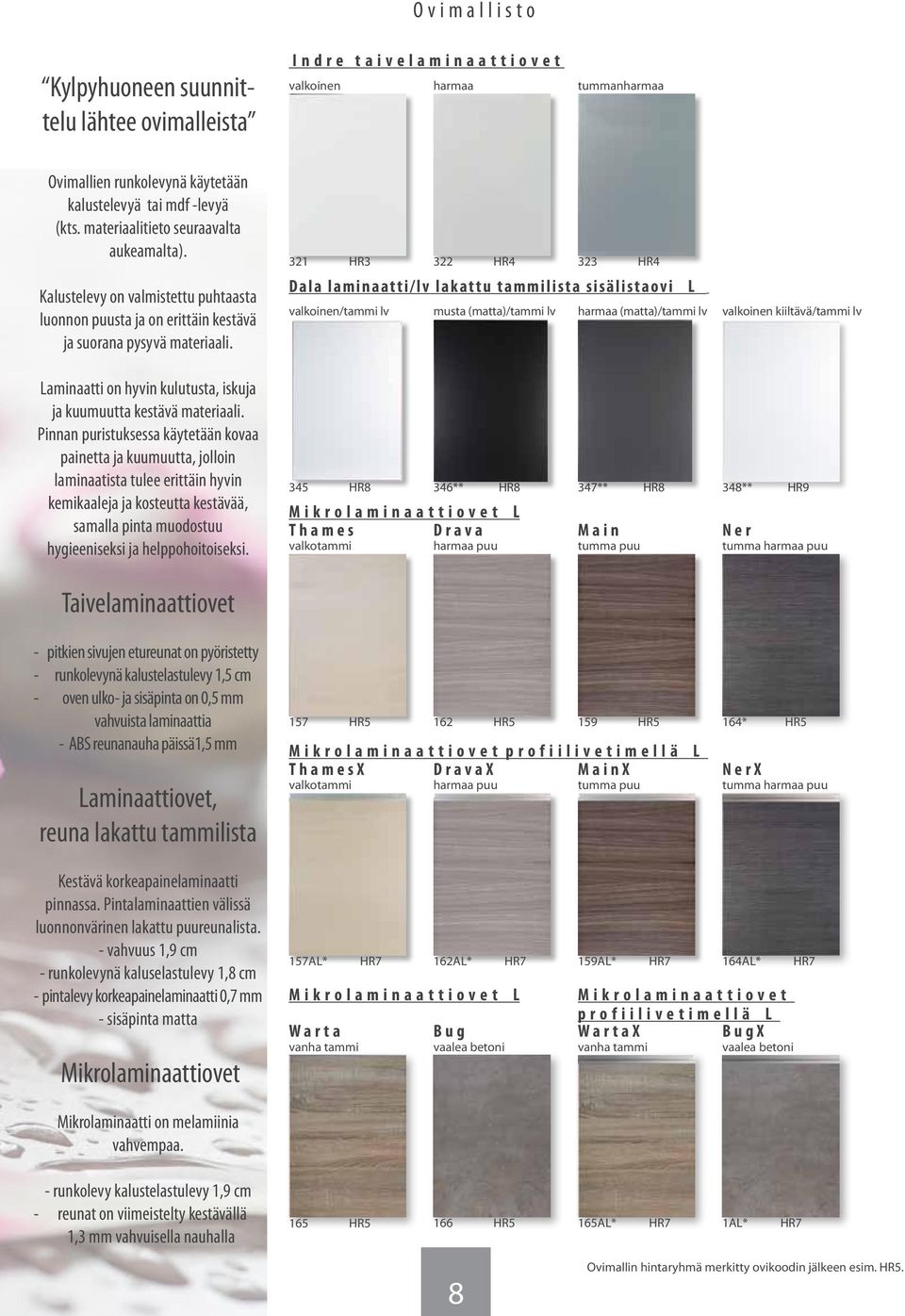

8 Ovimallisto Kylpyhuoneen suunnittelu lähtee ovimalleista I n d r e t a i v e l a m i n a a t t i o v e t valkoinen harmaa tummanharmaa Ovimallien runkolevynä käytetään kalustelevyä tai mdf -levyä (kts. materiaalitieto seuraavalta aukeamalta). Kalustelevy on valmistettu puhtaasta luonnon puusta ja on erittäin kestävä ja suorana pysyvä materiaali. Laminaatti on hyvin kulutusta, iskuja ja kuumuutta kestävä materiaali. Pinnan puristuksessa käytetään kovaa painetta ja kuumuutta, jolloin laminaatista tulee erittäin hyvin kemikaaleja ja kosteutta kestävää, samalla pinta muodostuu hygieeniseksi ja helppohoitoiseksi. 321 HR3 322 HR4 323 HR4 Dala laminaatti/lv lakattu tammilista sisälistaovi L valkoinen/tammi lv musta (matta)/tammi lv harmaa (matta)/tammi lv valkoinen kiiltävä/tammi lv 345 HR8 346** HR8 347** HR8 348** HR9 M i k r o l a m i n a a t t i o v e t L Thames Drava Main Ner valkotammi harmaa puu tumma puu tumma harmaa puu Taivelaminaattiovet - pitkien sivujen etureunat on pyöristetty - runkolevynä kalustelastulevy 1,5 cm - oven ulko- ja sisäpinta on 0,5 mm vahvuista laminaattia - ABS reunanauha päissä1,5 mm Laminaattiovet, reuna lakattu tammilista Kestävä korkeapainelaminaatti pinnassa. Pintalaminaattien välissä luonnonvärinen lakattu puureunalista. - vahvuus 1,9 cm - runkolevynä kaluselastulevy 1,8 cm - pintalevy korkeapainelaminaatti 0,7 mm - sisäpinta matta Mikrolaminaattiovet 157 HR5 162 HR5 159 HR5 164* HR5 M i k r o l a m i n a a t t i o v e t p r o f i i l i v e t i m e l l ä L ThamesX DravaX MainX NerX valkotammi harmaa puu tumma puu tumma harmaa puu 157AL* HR7 162AL* HR7 159AL* HR7 164AL* HR7 M i k r o l a m i n a a t t i o v e t L Warta Bug M i k r o l a m i n a a t t i o v e t p r o f i i l i v e t i m e l l ä L WartaX BugX vanha tammi vaalea betoni vanha tammi vaalea betoni Mikrolaminaatti on melamiinia vahvempaa. - runkolevy kalustelastulevy 1,9 cm - reunat on viimeistelty kestävällä 1,3 mm vahvuisella nauhalla 165 HR5 166 HR AL* HR7 1AL* HR7 Ovimallin hintaryhmä merkitty ovikoodin jälkeen esim. HR5.

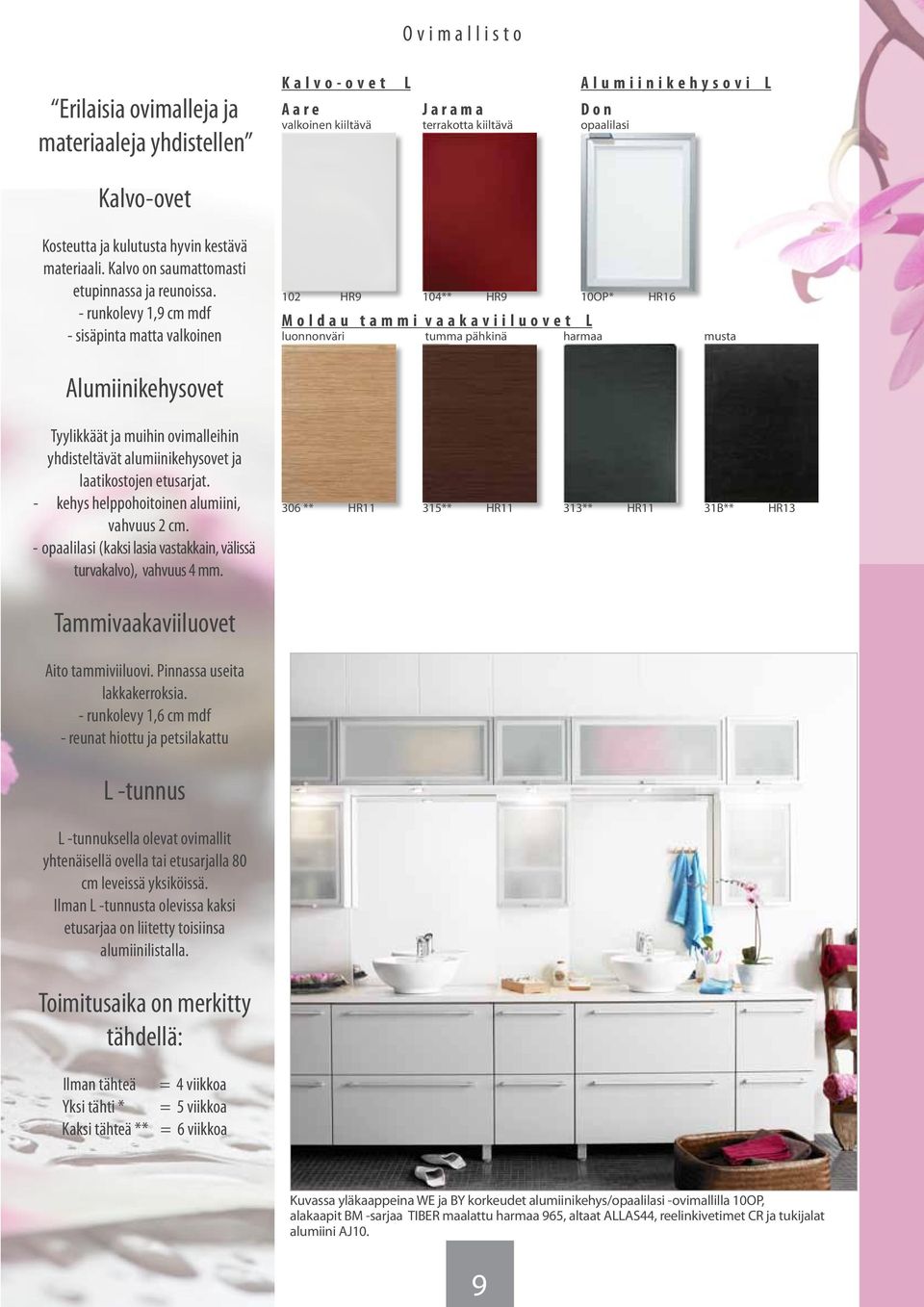

9 Ovimallisto Erilaisia ovimalleja ja materiaaleja yhdistellen K a l v o - o v e t Aare valkoinen kiiltävä L Jarama terrakotta kiiltävä A l u m i i n i k e h y s o v i Don opaalilasi L Kalvo-ovet Kosteutta ja kulutusta hyvin kestävä materiaali. Kalvo on saumattomasti etupinnassa ja reunoissa. - runkolevy 1,9 cm mdf - sisäpinta matta valkoinen 102 HR9 104** HR9 10OP* HR16 M o l d a u t a m m i v a a k a v i i l u o v e t luonnonväri tumma pähkinä harmaa musta L Alumiinikehysovet Tyylikkäät ja muihin ovimalleihin yhdisteltävät alumiinikehysovet ja laatikostojen etusarjat. - kehys helppohoitoinen alumiini, vahvuus 2 cm. - opaalilasi (kaksi lasia vastakkain, välissä turvakalvo), vahvuus 4 mm. 306 ** HR11 315** HR11 313** HR11 31B** HR13 Tammivaakaviiluovet Aito tammiviiluovi. Pinnassa useita lakkakerroksia. - runkolevy 1,6 cm mdf - reunat hiottu ja petsilakattu L -tunnus L -tunnuksella olevat ovimallit yhtenäisellä ovella tai etusarjalla 80 cm leveissä yksiköissä. Ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. Toimitusaika on merkitty tähdellä: Ilman tähteä Yksi tähti * Kaksi tähteä ** = 4 viikkoa = 5 viikkoa = 6 viikkoa Kuvassa yläkaappeina WE ja BY korkeudet alumiinikehys/opaalilasi -ovimallilla 10OP, alakaapit BM -sarjaa TIBER maalattu harmaa 965, altaat ALLAS44, reelinkivetimet CR ja tukijalat alumiini AJ10. 9

10 Ovimallisto Kylpyhuoneen suunnittelu lähtee ovimalleista M a a l a t t u s i l e ä L, NCS -värit (ei kiiltävänä) 96T + väritunnus HR 9 valkoinen harmaa kerma tummanharmaa Maalatut ovet Runkona Mdf-puukuitulevy (Medium Density Fiberboard = keskitiheä kuitulevy). MDF on hienoksi kuivana jauhettua puukuitua, mihin on lisätty liimaa ja puristettu kovassa paineessa suurjaksopuristimella. Mdf-levyn homogeeninen rakenne mahdollistaa monimuotoisen käytön ja levystä valmistetuista ovista saadaan näyttäviä maalaamalla ja pinnoittamalla. Usean maalikerroksen ja hyvän pohjalevyn ansiosta maalattujen ovien pinnat ovat erittäin sileitä ja helppohoitoisia. 961 HR3, 961M **HR *HR5, 965M **HR *HR5, 962M **HR13 96H *HR5, 96HM **HR13 Tiber M a a l a t t u v i i s t e L, NCS -värit (ei kiiltävänä) 99T + väritunnus HR 9 valkoinen harmaa kerma tummanharmaa 991 HR4 995 * HR5 992 * HR5 99H * HR5 Neckar M a a l a t t u p e i l i o v i L, NCS -värit (ei kiiltävänä) 28T + väritunnus HR 9 valkoinen harmaa kerma tummanharmaa M -tunnus Puolihimmeän maalipinnan lisäksi on M -tunnuksella olevista ovista saatavana kiiltävä vaihtoehto. Pinnalla kestävä kiiltolakkaus. L -tunnus L -tunnuksella olevat ovimallit yhtenäisellä ovella/etusarjalla 80 cm leveissä yksiköissä. Ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. 281 HR5 285 * HR6 282 * HR6 28H * HR6 Marne M a a l a t t u p e i l i o v i L, NCS -värit (ei kiiltävänä) 71T + väritunnus HR 13 valkoinen harmaa kerma tummanharmaa 711 HR7 715 * HR8 712 * HR8 71H * HR8 Isel M a a l a t t u p e i l i o v i L, NCS -värit (ei kiiltävänä) 33T + väritunnus HR 13 valkoinen harmaa kerma tummanharmaa Toimitusaika on merkitty tähdellä: Ilman tähteä Yksi tähti * Kaksi tähteä ** = 4 viikkoa = 5 viikkoa = 6 viikkoa 331 HR8, 331M **HR *HR9, 335M **HR *HR9, 332M **HR15 33H *HR9, 33HM **HR15 Moselle Ovimallin hintaryhmä merkitty ovikoodin jälkeen esim. HR5. 10

11 Ovimallisto pellava cappuccino musta kiiltävä 968 *HR5, 968M **HR13 96F *HR5, 96FM **HR13 963M **HR13 pellava cappuccino 998 * HR5 99F * HR5 pellava cappuccino Valitse tämän aukeaman ovimalleihin lempivärisi NCS -värijärjestelmän tuhansista eri sävyistä 288 * HR6 28F * HR6 pellava cappuccino Maalattuihin ovimalleihin saatavana kaikki NCS -värijärjestelmän värit. Maalipinta puolikiiltävä. Hintaryhmä HR9-13** + NCS-lisä, toimitusaika 6 viikkoa. 718 * HR8 71F * HR8 pellava cappuccino 338 *HR9, 338M **HR15 33F *HR9, 33FM **HR15 Ovimallin hintaryhmä merkitty ovikoodin jälkeen esim. HR5. 11

12 Vedinmallisto Vedinkoodi / kokonaispituus / porausväli mm / hinta sis. alv. RST SR ,34 SR ,61 SR ,00 SR ,04 SR ,56 SR ,04 MATTA KROMI CR ,38 CR ,04 CR ,22 CR ,13 CR ,54 CR ,85 RST S12D ,22 S19D ,58 S25D ,32 RST SK ,31 SK ,22 SK ,73 SK ,46 MUSTA BK ,31 BK ,22 BK ,22 BK ,76 Vedinkoodi / kokonaispituus / porausväli mm / hinta sis. alv. MATTA NIKLATTU SU ,20 SU ,91 RST SD ,79 SD ,01 SD ,19 RST SL4 40 4,74 SL ,00 SL ,30 SL ,61 SL ,91 ALUMIINI AL4 40 4,29 AL ,32 AL ,56 AL ,92 AL ,08 VALKOINEN WL ,96 WL ,15 WL ,74 WL ,04 WL ,35 KROMI CK ,03 Oven vahvuus enintään 19 mm, ei alumiinikehysovelle Oven vahvuus enintään 19 mm, ei alumiinikehysovelle Oven vahvuus enintään 19 mm, ei alumiinikehysovelle VALKOINEN WK ,31 WK ,22 WK ,76 RST L16K ,01 L22K ,09 RST IS ,50 IS ,74 RST DN ,04 DN ,61 RST SC ,64 RST/PÄHKINÄ SW16 177, ,59 RST SS ,66 RST/VALKOINEN WW ,63 RST CH ,20 RST/MUSTA BW ,69 TAMMI TL ,05 KIRKAS KROMI FU ,92 FU ,68 12

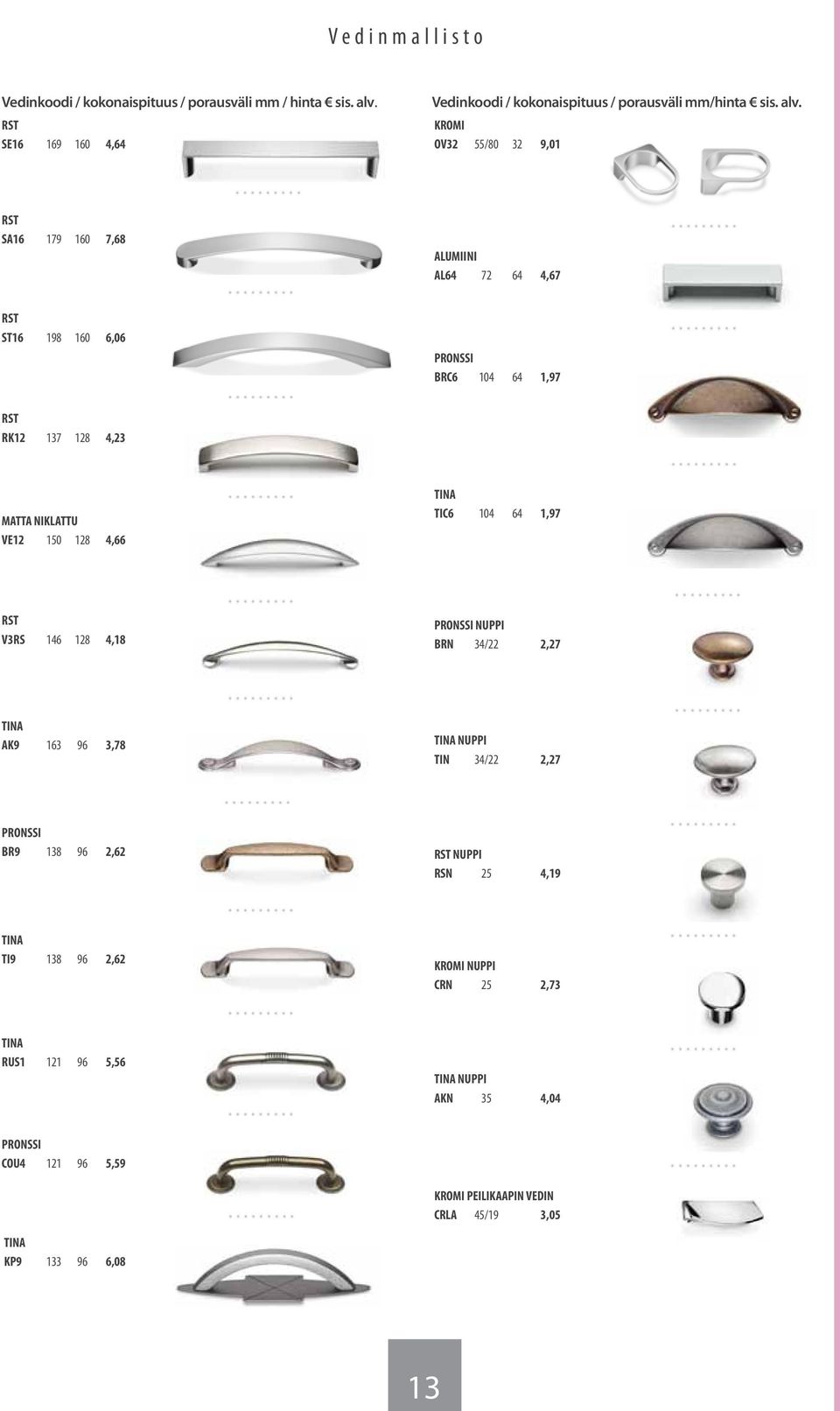

13 Vedinmallisto Vedinkoodi / kokonaispituus / porausväli mm / hinta sis. alv. RST SE ,64 Vedinkoodi / kokonaispituus / porausväli mm/hinta sis. alv. KROMI OV32 55/ ,01 RST SA ,68 ALUMIINI AL ,67 RST ST ,06 PRONSSI BRC ,97 RST RK ,23 MATTA NIKLATTU VE ,66 TINA TIC ,97 RST V3RS ,18 PRONSSI NUPPI BRN 34/22 2,27 TINA AK ,78 TINA NUPPI TIN 34/22 2,27 PRONSSI BR ,62 RST NUPPI RSN 25 4,19 TINA TI ,62 KROMI NUPPI CRN 25 2,73 TINA RUS ,56 TINA NUPPI AKN 35 4,04 PRONSSI COU ,59 KROMI PEILIKAAPIN VEDIN CRLA 45/19 3,05 TINA KP ,08 13

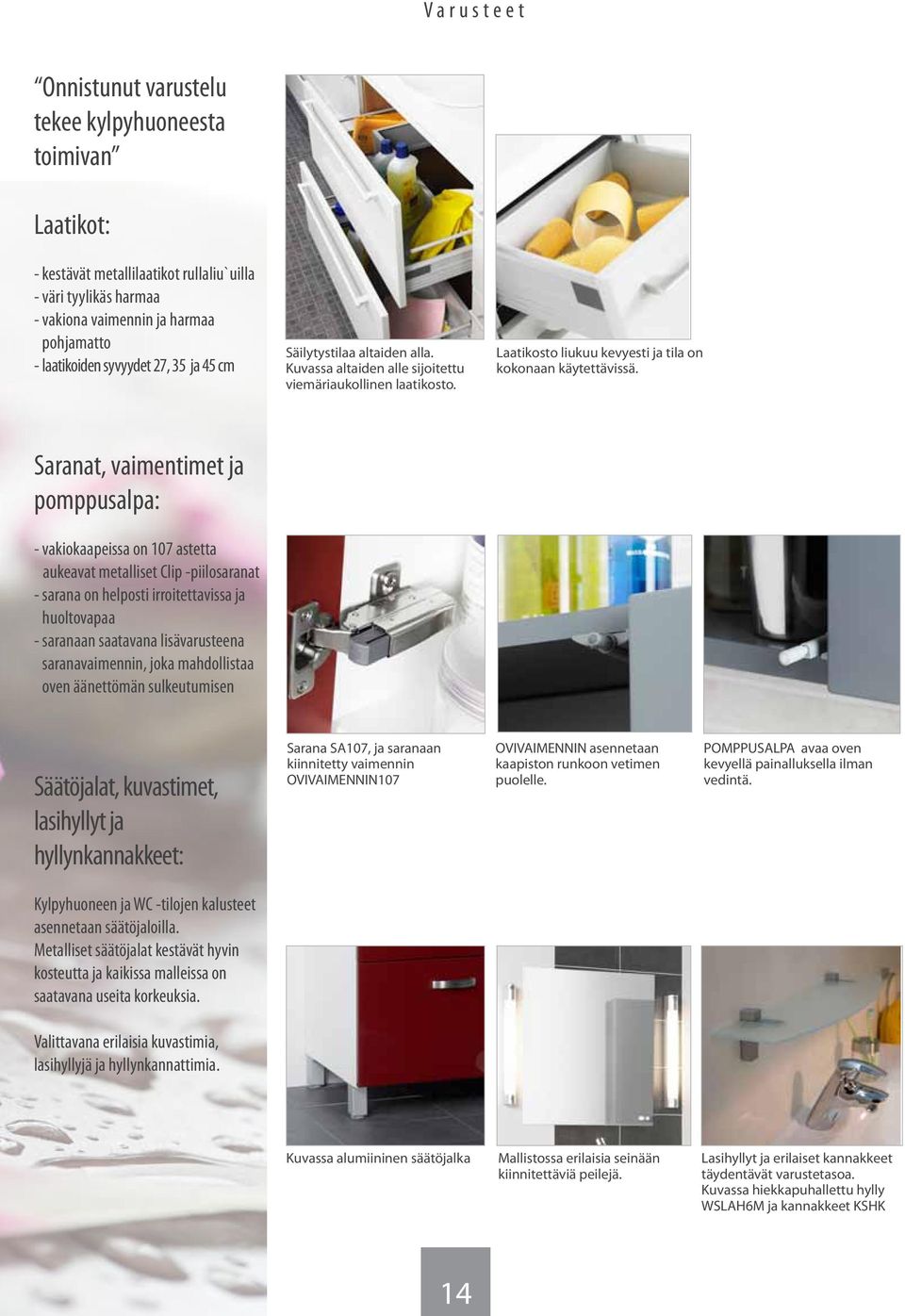

14 Varusteet Onnistunut varustelu tekee kylpyhuoneesta toimivan Laatikot: - kestävät metallilaatikot rullaliu`uilla - väri tyylikäs harmaa - vakiona vaimennin ja harmaa pohjamatto - laatikoiden syvyydet 27, 35 ja 45 cm Säilytystilaa altaiden alla. Kuvassa altaiden alle sijoitettu viemäriaukollinen laatikosto. Laatikosto liukuu kevyesti ja tila on kokonaan käytettävissä. Saranat, vaimentimet ja pomppusalpa: - vakiokaapeissa on 107 astetta aukeavat metalliset Clip -piilosaranat - sarana on helposti irroitettavissa ja huoltovapaa - saranaan saatavana lisävarusteena saranavaimennin, joka mahdollistaa oven äänettömän sulkeutumisen Säätöjalat, kuvastimet, lasihyllyt ja hyllynkannakkeet: Sarana SA107, ja saranaan kiinnitetty vaimennin OVIVAIMENNIN107 OVIVAIMENNIN asennetaan kaapiston runkoon vetimen puolelle. POMPPUSALPA avaa oven kevyellä painalluksella ilman vedintä. Kylpyhuoneen ja WC -tilojen kalusteet asennetaan säätöjaloilla. Metalliset säätöjalat kestävät hyvin kosteutta ja kaikissa malleissa on saatavana useita korkeuksia. Valittavana erilaisia kuvastimia, lasihyllyjä ja hyllynkannattimia. Kuvassa alumiininen säätöjalka Mallistossa erilaisia seinään kiinnitettäviä peilejä. Lasihyllyt ja erilaiset kannakkeet täydentävät varustetasoa. Kuvassa hiekkapuhallettu hylly WSLAH6M ja kannakkeet KSHK 14

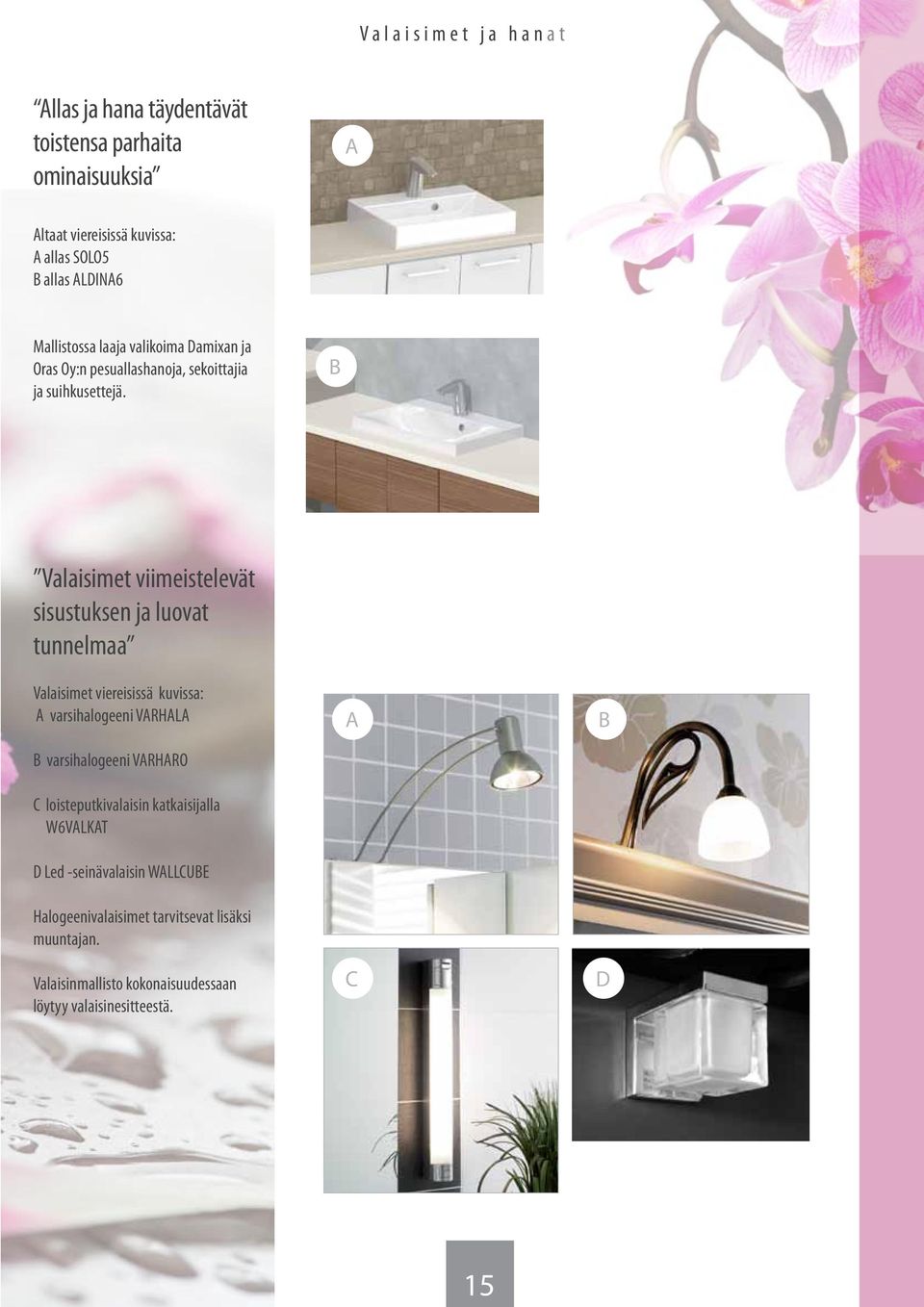

15 Valaisimet ja hanat Allas ja hana täydentävät toistensa parhaita ominaisuuksia A Altaat viereisissä kuvissa: A allas SOLO5 B allas ALDINA6 Mallistossa laaja valikoima Damixan ja Oras Oy:n pesuallashanoja, sekoittajia ja suihkusettejä. B Valaisimet viimeistelevät sisustuksen ja luovat tunnelmaa Valaisimet viereisissä kuvissa: A varsihalogeeni VARHALA B varsihalogeeni VARHARO C loisteputkivalaisin katkaisijalla W6VALKAT D Led -seinävalaisin WALLCUBE Halogeenivalaisimet tarvitsevat lisäksi muuntajan. Valaisinmallisto kokonaisuudessaan löytyy valaisinesitteestä. A C B D 15

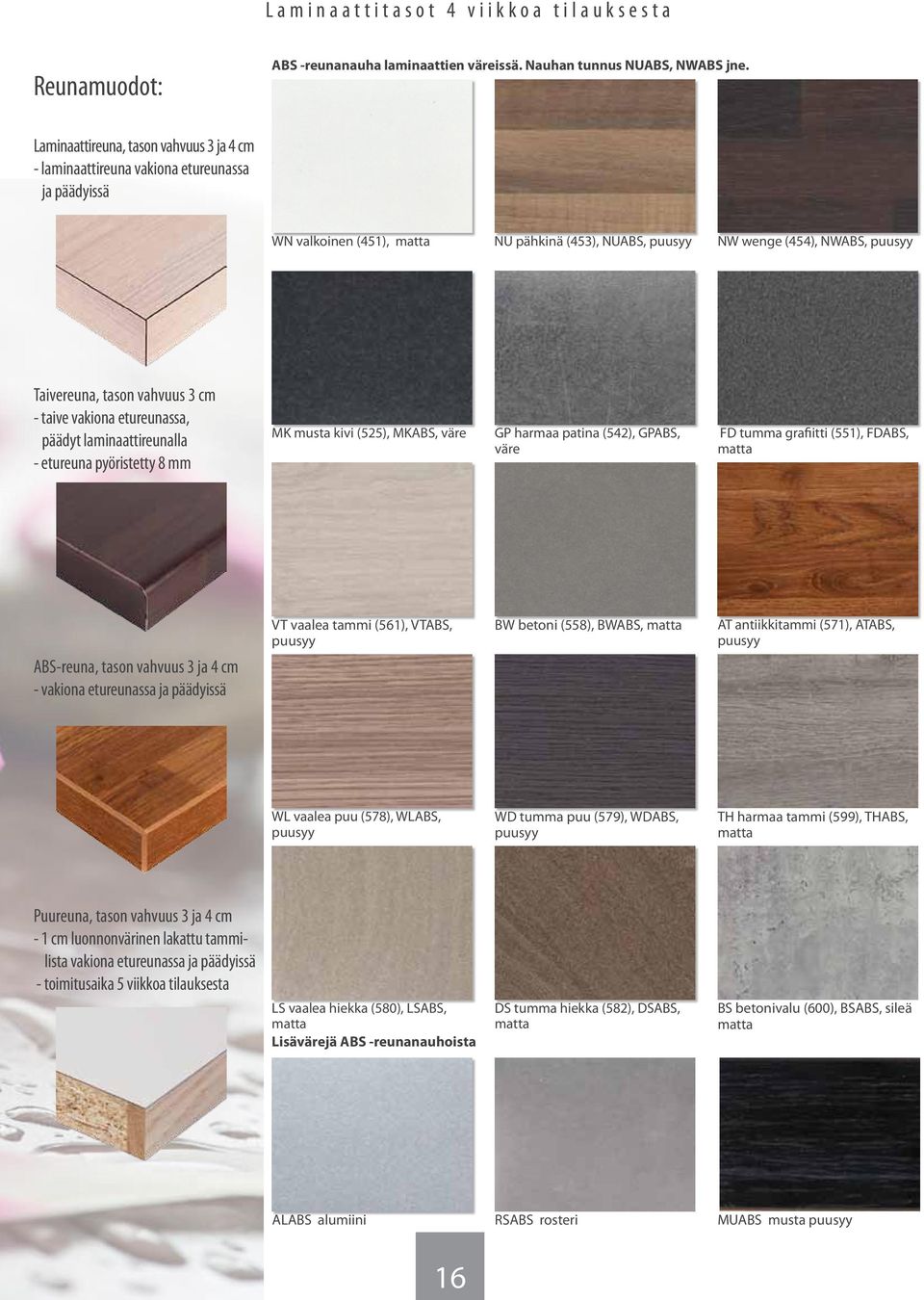

16 Laminaattitasot 4 viikkoa tilauksesta Reunamuodot: ABS -reunanauha laminaattien väreissä. Nauhan tunnus NUABS, NWABS jne. Laminaattireuna, tason vahvuus 3 ja 4 cm - laminaattireuna vakiona etureunassa ja päädyissä WN valkoinen (451), matta NU pähkinä (453), NUABS, puusyy NW wenge (454), NWABS, puusyy Taivereuna, tason vahvuus 3 cm - taive vakiona etureunassa, päädyt laminaattireunalla - etureuna pyöristetty 8 mm MK musta kivi (525), MKABS, väre GP harmaa patina (542), GPABS, väre FD tumma grafiitti (551), FDABS, matta ABS-reuna, tason vahvuus 3 ja 4 cm - vakiona etureunassa ja päädyissä VT vaalea tammi (561), VTABS, puusyy BW betoni (558), BWABS, matta AT antiikkitammi (571), ATABS, puusyy WL vaalea puu (578), WLABS, puusyy WD tumma puu (579), WDABS, puusyy TH harmaa tammi (599), THABS, matta Puureuna, tason vahvuus 3 ja 4 cm - 1 cm luonnonvärinen lakattu tammilista vakiona etureunassa ja päädyissä - toimitusaika 5 viikkoa tilauksesta LS vaalea hiekka (580), LSABS, matta Lisävärejä ABS -reunanauhoista DS tumma hiekka (582), DSABS, matta BS betonivalu (600), BSABS, sileä matta ALABS alumiini RSABS rosteri MUABS musta puusyy 16

17 Laminaattitasot 5 viikkoa tilauksesta ABS -reunanauha vastaa pinnan laminaattiväriä ja koodia. Pintamuodoissa on valinnanvaraa, uusimmat tekstuuri ja hile 464 kiiltävä, ei taivereunaa 465 kiiltävä, ei taivereunaa 249 väre 390 matta 534 väre 556 matta 565 hile 581 matta 584 laavakivi Saatavana myös upeat ja kestävät graniittija kvartsitasot. 590 matta 591 matta 592 matta Kuvassa alla kvartsitaso 585 matta 588 väre tekstuuri 589 väre tekstuuri 597 hile 598 matta 601 textuuri 17

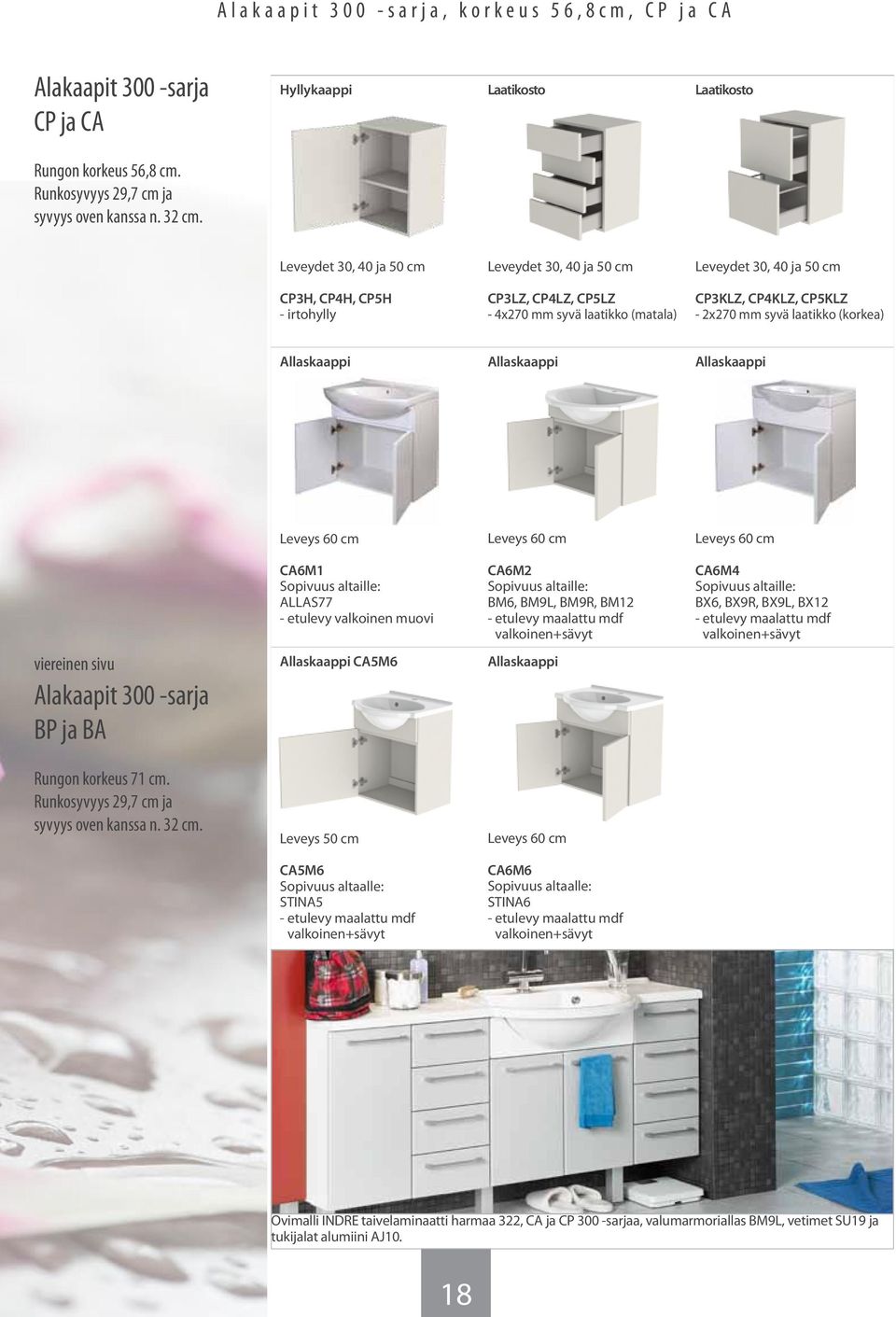

18 Alakaapit 300 -sarja, korkeus 56,8cm, CP ja CA Alakaapit 300 -sarja CP ja CA Hyllykaappi Laatikosto Laatikosto Rungon korkeus 56,8 cm. Runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm. Leveydet 30, 40 ja 50 cm CP3H, CP4H, CP5H - irtohylly Leveydet 30, 40 ja 50 cm CP3LZ, CP4LZ, CP5LZ - 4x270 mm syvä laatikko (matala) Leveydet 30, 40 ja 50 cm CP3KLZ, CP4KLZ, CP5KLZ - 2x270 mm syvä laatikko (korkea) Allaskaappi Allaskaappi Allaskaappi viereinen sivu Alakaapit 300 -sarja BP ja BA Rungon korkeus 71 cm. Runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm. Leveys 60 cm CA6M1 Sopivuus altaille: ALLAS77 - etulevy valkoinen muovi Allaskaappi CA5M6 Leveys 50 cm CA5M6 Sopivuus altaalle: STINA5 - etulevy maalattu mdf valkoinen+sävyt Leveys 60 cm CA6M2 Sopivuus altaille: BM6, BM9L, BM9R, BM12 - etulevy maalattu mdf valkoinen+sävyt Allaskaappi Leveys 60 cm CA6M6 Sopivuus altaalle: STINA6 - etulevy maalattu mdf valkoinen+sävyt Leveys 60 cm CA6M4 Sopivuus altaille: BX6, BX9R, BX9L, BX12 - etulevy maalattu mdf valkoinen+sävyt Ovimalli INDRE taivelaminaatti harmaa 322, CA ja CP 300 -sarjaa, valumarmoriallas BM9L, vetimet SU19 ja tukijalat alumiini AJ10. 18

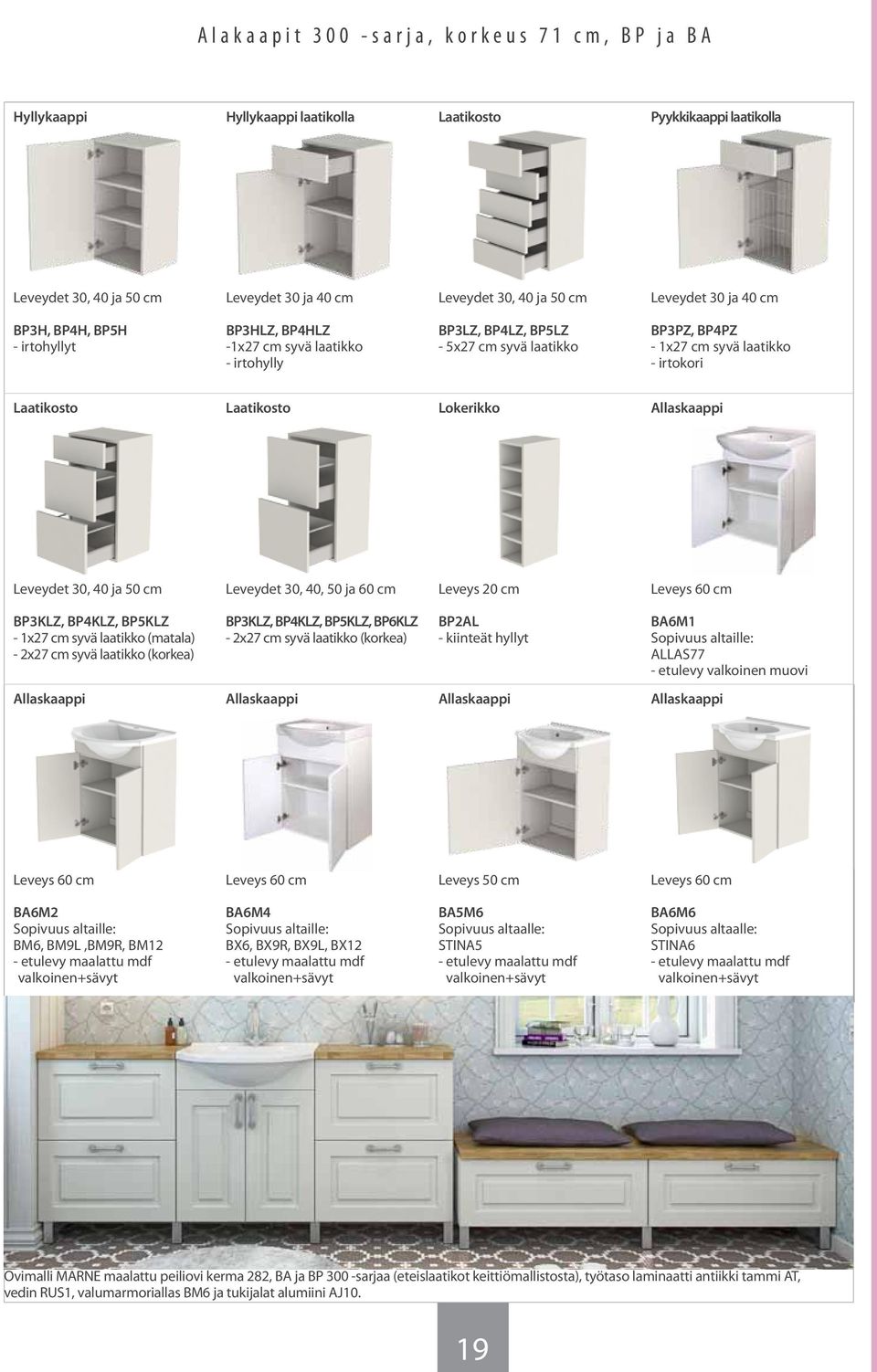

19 Alakaapit 300 -sarja, korkeus 71 cm, BP ja BA Hyllykaappi Hyllykaappi laatikolla Laatikosto Pyykkikaappi laatikolla Leveydet 30, 40 ja 50 cm Leveydet 30 ja 40 cm Leveydet 30, 40 ja 50 cm Leveydet 30 ja 40 cm BP3H, BP4H, BP5H - irtohyllyt BP3HLZ, BP4HLZ -1x27 cm syvä laatikko - irtohylly BP3LZ, BP4LZ, BP5LZ - 5x27 cm syvä laatikko BP3PZ, BP4PZ - 1x27 cm syvä laatikko - irtokori Laatikosto Laatikosto Lokerikko Allaskaappi Leveydet 30, 40 ja 50 cm Leveydet 30, 40, 50 ja 60 cm Leveys 20 cm Leveys 60 cm BP3KLZ, BP4KLZ, BP5KLZ - 1x27 cm syvä laatikko (matala) - 2x27 cm syvä laatikko (korkea) BP3KLZ, BP4KLZ, BP5KLZ, BP6KLZ - 2x27 cm syvä laatikko (korkea) BP2AL - kiinteät hyllyt Allaskaappi Allaskaappi Allaskaappi Allaskaappi BA6M1 Sopivuus altaille: ALLAS77 - etulevy valkoinen muovi Leveys 60 cm Leveys 60 cm Leveys 50 cm Leveys 60 cm BA6M2 Sopivuus altaille: BM6, BM9L,BM9R, BM12 - etulevy maalattu mdf valkoinen+sävyt BA6M4 Sopivuus altaille: BX6, BX9R, BX9L, BX12 - etulevy maalattu mdf valkoinen+sävyt BA5M6 Sopivuus altaalle: STINA5 - etulevy maalattu mdf valkoinen+sävyt BA6M6 Sopivuus altaalle: STINA6 - etulevy maalattu mdf valkoinen+sävyt Ovimalli MARNE maalattu peiliovi kerma 282, BA ja BP 300 -sarjaa (eteislaatikot keittiömallistosta), työtaso laminaatti antiikki tammi AT, vedin RUS1, valumarmoriallas BM6 ja tukijalat alumiini AJ10. 19

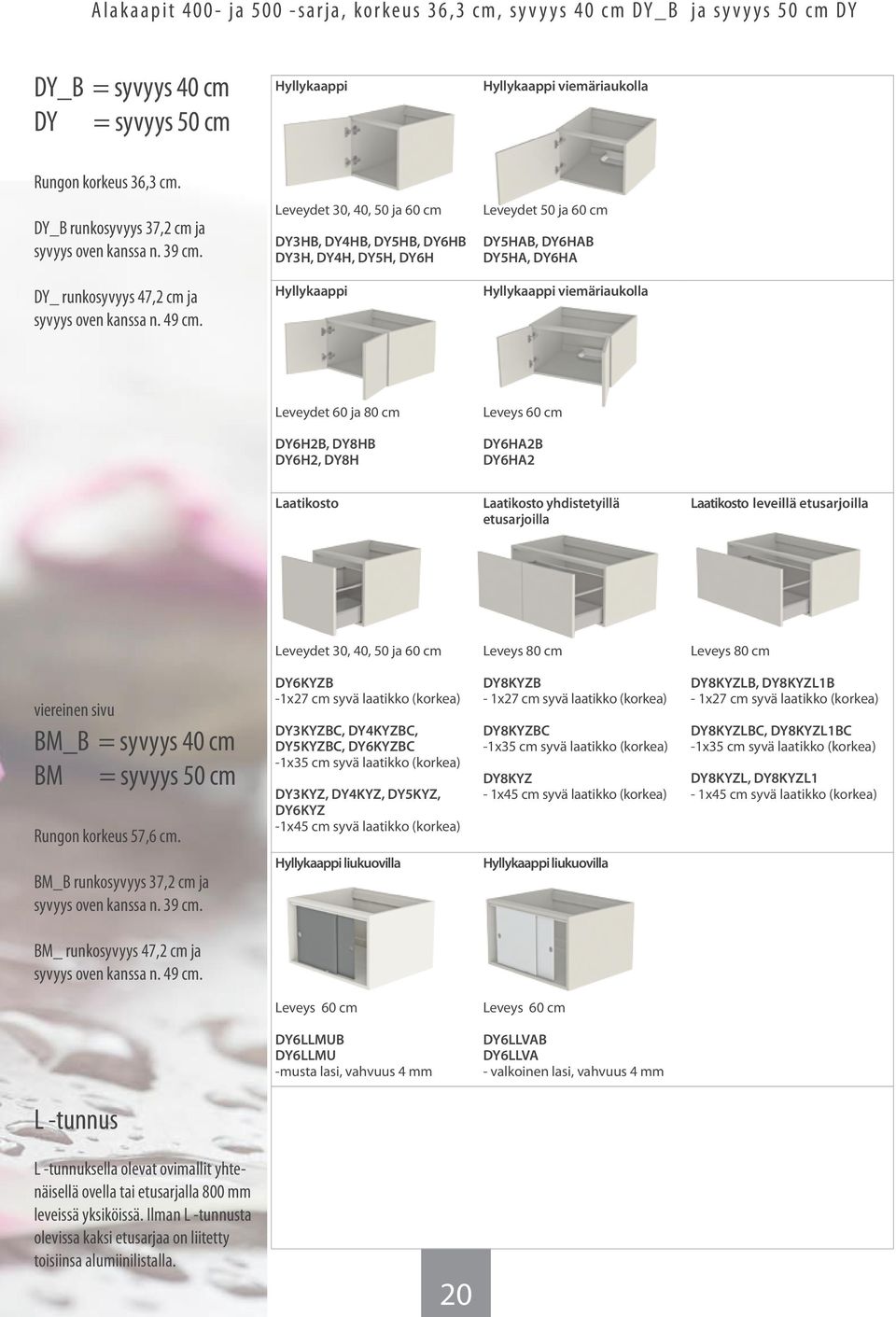

20 Alakaapit 400- ja 500 -sarja, korkeus 36,3 cm, syvyys 40 cm DY_B ja syvyys 50 cm DY DY_B = syvyys 40 cm DY = syvyys 50 cm Hyllykaappi Hyllykaappi viemäriaukolla Rungon korkeus 36,3 cm. DY_B runkosyvyys 37,2 cm ja syvyys oven kanssa n. 39 cm. DY_ runkosyvyys 47,2 cm ja syvyys oven kanssa n. 49 cm. Leveydet 30, 40, 50 ja 60 cm DY3HB, DY4HB, DY5HB, DY6HB DY3H, DY4H, DY5H, DY6H Hyllykaappi Leveydet 50 ja 60 cm DY5HAB, DY6HAB DY5HA, DY6HA Hyllykaappi viemäriaukolla Leveydet 60 ja 80 cm DY6H2B, DY8HB DY6H2, DY8H Leveys 60 cm DY6HA2B DY6HA2 Laatikosto Laatikosto yhdistetyillä etusarjoilla Laatikosto leveillä etusarjoilla Leveydet 30, 40, 50 ja 60 cm Leveys 80 cm Leveys 80 cm viereinen sivu BM_B = syvyys 40 cm BM = syvyys 50 cm Rungon korkeus 57,6 cm. DY6KYZB - 1x27 cm syvä laatikko (korkea) DY3KYZBC, DY4KYZBC, DY5KYZBC, DY6KYZBC - 1x35 cm syvä laatikko (korkea) DY3KYZ, DY4KYZ, DY5KYZ, DY6KYZ - 1x45 cm syvä laatikko (korkea) DY8KYZB - 1x27 cm syvä laatikko (korkea) DY8KYZBC - 1x35 cm syvä laatikko (korkea) DY8KYZ - 1x45 cm syvä laatikko (korkea) DY8KYZLB, DY8KYZL1B - 1x27 cm syvä laatikko (korkea) DY8KYZLBC, DY8KYZL1BC - 1x35 cm syvä laatikko (korkea) DY8KYZL, DY8KYZL1-1x45 cm syvä laatikko (korkea) BM_B runkosyvyys 37,2 cm ja syvyys oven kanssa n. 39 cm. Hyllykaappi liukuovilla Hyllykaappi liukuovilla BM_ runkosyvyys 47,2 cm ja syvyys oven kanssa n. 49 cm. Leveys 60 cm Leveys 60 cm DY6LLMUB DY6LLMU -musta lasi, vahvuus 4 mm DY6LLVAB DY6LLVA - valkoinen lasi, vahvuus 4 mm L -tunnus L -tunnuksella olevat ovimallit yhtenäisellä ovella tai etusarjalla 800 mm leveissä yksiköissä. Ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. 20

21 Alakaapit 400- ja 500 -sarja, korkeus 57,6 cm, syvyys 40cm BM_B ja syvyys 50 cm BM Hyllykaappi Hyllykaappi viemäriaukolla Hyllykaappi Hyllykaappi viemäriaukolla Leveydet 30, 40 ja 50 cm Leveys 50 cm Leveydet 60 ja 80 cm Leveys 60 cm BM3HB, BM4HB, BM5HB BM3H, BM4H, BM5H - 1kpl irtohylly BM5HAB BM5HA - 1kpl irtohylly BM6H2B, BM8HB BM6H2, BM8H - 1kpl irtohylly BM6HA2B BM6HA2-1kpl irtohylly Laatikosto Laatikosto yhdistetyillä etusarjoilla Laatikosto leveillä etusarjoilla Leveydet 30, 40 ja 60 cm Leveys 80 cm Leveys 80 cm BM3KYZBC, BM4KYZBC, BM5KYZBC, BM6KYZBC -- 2x35 cm syvä laatikko (korkea) BM6KYZB6 (Aldina6 altaalle) - 1x27 cm syvä laatikko (matala) - 1x27 cm syvä laatikko (korkea) BM3KYZ, BM4KYZ, BM5KYZ, BM6KYZ - 2x45 cm syvä laatikko (korkea) BM8KYZBC --- 2x35 cm syvä laatikko (korkea) BM8KYZB8 (Aldina8 altaalle) - 1x27 cm syvä laatikko (matala) - 1x27 cm syvä laatikko (korkea) BM8KYZ8 (Lasiallas8 altaalle) - 1x27 cm syvä laatikko (matala) - 1x27 cm syvä laatikko (korkea) BM8KYZ - 2x45 cm syvä laatikko (korkea) BM8KYZLBC, BM8KYZL1BC -- 2x35 cm syvä laatikko (korkea) BM8KYZLB8, BM8KYZL1B8 (Aldina8 altaalle) - 1x27 cm syvä laatikko (matala) - 1x27 cm syvä laatikko (korkea) BM8KYZLB8, BM8KYZL1B8 (Lasiallas8 altaalle) - 1x27 cm syvä laatikko (matala) - 1x27 cm syvä laatikko (korkea) BM8KYZL BM8KYZL1-2x45 cm syvä laatikko (korkea) Viemäriaukollinen laatikosto Viemäriaukollinen laatikosto yhdistetyillä etusarjoilla Viemäriaukollinen laatikosto leveillä etusarjoilla Leveys 60 cm Laatikosto allaskaapiksi BM6KYZVA - 1x45 cm syvä laatikko (korkea) viemäriaukolla - 1x27 cm syvä laatikko (korkea) Leveys 80 cm Laatikosto allaskaapiksi BM8KYZVA - 1x45 cm syvä laatikko (korkea) viemäriaukolla - 1x27 cm syvä laatikko (korkea) Leveys 80 cm Laatikosto allaskaapiksi BM8KYZLVA (BM8KYZL1VA) - 1x45 cm syvä laatikko (korkea) viemäriaukolla - 1x27 cm syvä laatikko (korkea) 21

22 Alakaapit 400- ja 500 -sarja, korkeus 71,8 cm, syvyys 40 cm BK_B ja syvyys 50 cm BK BK_B = syvyys 40 cm BK = syvyys 50 cm Hyllykaappi Hyllykaappi Hyllykaappi viemäriaukolla Rungon korkeus 71,8 cm. BK_B runkosyvyys 37,2 cm ja syvyys oven kanssa n. 39 cm. BK_ runkosyvyys 47,2 cm ja syvyys oven kanssa n. 49 cm. Leveydet 30, 40 ja 50 cm BK3HB, BK4HB, BK5HB - irtohylly BK3H, BK4H, BK5H - irtohylly Leveydet 60 ja 80 cm BK6H2B, BK8HB - irtohylly BK6H2, BK8H - irtohylly Leveydet 50 ja 60 cm BK5HAB, BK5HA =yhdellä ovella - irtohylly BK6HA2B, BK6HA2 - irtohylly Hyllykaappi laatikolla Laatikosto Pyykkikaappi laatikolla Leveydet 30 ja 40 cm BK3HLZBC BK4HLZBC - 1x35 cm syvä laatikko - irtohylly BK3HLZ, BK4HLZ - 1x45 cm syvä laatikko - irtohylly Leveydet 30 ja 40 cm BK3LZBC, BK4LZBC - 3x35 cm syvä laatikko (matala) - 1x35 cm syvä laatikko (korkea) BK3LZ, BK4LZ - 3x45 cm syvä laatikko (matala) - 1x45 cm syvä laatikko (korkea) Leveydet 30 ja 40 cm BK3PZBC, BK4PZBC - 1x35 cm syvä laatikko (matala) - irtokori BK3PZ, BK4PZ - 1x45 cm syvä laatikko (matala) - irtokori Viemäriaukollinen laatikosto Laatikosto Laatikosto L -tunnus L -tunnuksella olevat ovimallit yhtenäisellä ovella tai etusarjalla 800 mm leveissä yksiköissä. Ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. Leveys 60 cm Laatikosto allaskaapiksi BK6KYZVA,BK8KYZVA, BK8KYZLVA - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko (korkea) Leveydet 30, 40, 50 ja 60 cm BK3KYZBC, BK4KYZBC, BK5KYZBC, PK6KYZBC - 2x35 cm syvä laatikko (korkea) PK6KYZB6 (Aldina6 altaalle) - 1x27 cm syvä laatikko (matala) - 1x27 cm syvä laatikko (korkea) Leveys 80 cm BK8KYZBC, BK8KYZLBC - 2x35 cm syvä laatikko (korkea) BK8KYZB8, BK8KYZLB8 (Aldina8 altaalle) - 1x27 cm syvä laatikko (matala) - 1x27 cm syvä laatikko (korkea) BK3KYZ, BK4KYZ, BK5KYZ, PK6KYZ - 2x45 mm syvä laatikko (korkea) BK8KYZ, BK8KYZL - 2x45 cm syvä laatikko (korkea) 22

23 Ovimalli ISEL maalattu harmaa ovi 715, BM 400 -sarjaa, valkoinen laminaatti WN, LILLY6 allas, vetimet ST16. Ovimalli TIBER maalattu valkoinen ovi 961, BK 500 -sarjaa, valkoinen Silestone kvartsitaso, ALLAS44, vetimet AL13 ja tukijalat alumiini AJ10. 23

24 Seinäyläkaapit korkeus 35,3 cm CY ja BY Seinäyläkaapit CY Rungon korkeus 35,3 cm. Runkosyvyys 15 cm ja syvyys oven kanssa n. 17 cm. Seinäyläkaapit BY Rungon korkeus 35,3 cm. Runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm. Liukulasikaappi BY6-8L Rungon korkeus 35,3 cm. Runkosyvyys 29,7 cm. Aukipitolaitteet Yläkaappi Leveydet 30, 40, 50 ja 60 cm CY3, CY4, CY5 ja CY6 Yläkaappi Leveydet 30, 40 ja 50 cm BY3, BY4, BY5 Yläkaappi yläsaranoitu Yläkaappi yläsaranoitu Leveydet 30, 40, 50 ja 60 cm CY3Y, CY4Y, CY5Y ja CY6Y Yläkaappi Leveydet 60 ja 80 cm BY6, BY8 Yläkaappi yläsaranoitu Seinäyläkaapit Kaasujousi on vakio -aukipitolaite yläsaranoiduissa kaapeissa. Oven aukeamiskulma on 95 astetta. Leveydet 30, 40 ja 50 cm BY3Y, BY4Y, BY5Y - kaasujousi BY3YA, BY4YA, BY5YA - Aventos -aukipitolaite Liukulasikaappi Leveydet 60 ja 80 cm BY8Y, yhdistetyillä etusarjoilla - kaasujousi BY6Y, BY8YL, BY8YL1, yhtenäisillä etusarjoilla - kaasujousi BY6YA, BY8YLA, BY8YL1A, yhtenäisillä etusarjoilla - Aventos -aukipitolaite Yläsaranoiduissa tuotteissa A -lopputunnuksella aukipitolaitteena on Aventos -mekanismi. Oven aukeamiskulma on 107 astetta. viereinen sivu Seinäkaapit WE Rungon korkeus 56,8 cm. Runkosyvyys 15 cm ja syvyys oven kanssa n.17 cm. BY6LLKI BY8LLKI BY6LLOP BY8LLOP - ovet karkaistua lasia, paks. 0,4 cm - kirkaslasi 2 kpl, kork. 30,4 x lev. 30 cm - kirkaslasi 2 kpl, kork. 30,4 x lev. 40 cm - opaalilasi 2 kpl, kork. 30,4 x lev. 30 cm - opaalilasi 2 kpl, kork. 30,4 x lev. 40 cm Seinäkaapit WM Rungon korkeus 71 cm. Runkosyvyys 15 cm ja syvyys oven kanssa n.17 cm. Kuvassa liukulasikaapit opaalilasilla. 24

25 Seinäkaapit korkeus 56,8cm WE ja korkeus 71 cm WM Hyllykaappi Hyllykaappi Peilikaappi Peilikaappi Komerot Leveydet 30, 40 ja 50 cm Leveys 60 cm Leveydet 30, 40 ja 50 cm Leveydet 60 ja 80 cm WE3H, WE4H, WE5H Oveton hyllykaappi WE6H WE3PE, WE4PE, WE5H - kuvastin oven molemmin puolin - irtohyllyt Peililokerikko WE6PE, WE8PE - kuvastin oven molemmin puolin - irtohyllyt Leveydet 20, 30, 40, 60 ja 80 cm Leveys 20 cm WE2AH, WE3AH, WE4AH, WE6AH ja WE8AH - irtohyllyt WE2APE - kuvastin kiinnitetty valmiiksi etupintaan - käyttö molemmilta puolilta - kiinnitys kulmaraudoilla ylä- ja alapuolelta - 3 kpl kiinteää hyllyä Hyllykaappi Hyllykaappi Peilikaappi Peilikaappi Leveydet 30, 40 ja 50 cm Leveys 60 cm Leveydet 30, 40 ja 50 cm Leveydet 60 ja 80 cm WM3H, WM4H, WM5H - irtohyllyt WM6H - irtohyllyt Taiteovikaappi Oveton hyllykaappi Peililokerikko WM3PE, WM4PE, WM5PE - kuvastin oven molemmin puolin - irtohyllyt WM6PE, WM8PE - kuvastin oven molemmin puolin - irtohyllyt Leveydet 60 ja 80 cm WM6HW, WM8HW - 80 cm leveänä vain ovimalleissa, joissa on yhtenäinen ovilevy Leveydet 20, 30, 40, 60 ja 80 cm WM2AH, WM3AH, WM4AH, WM6AH ja WM8AH - irtohyllyt Leveys 20 cm WM2APE -kuvastin kiinnitetty valmiiksi etupintaan -käyttö molemmilta puolilta -kiinnitys kulmaraudoilla ylä- ja alapuolelta - 3 kpl kiinteää hyllyä 25

26 Seinäkaapit Komerot 500 -sarja, korkeus 181,5 cm BT Komerot 500 -sarja Hyllykomero Sisälaatikkokomero Korikomero Rungon korkeus 181,5 cm. Runkosyvyys 47,2 cm ja syvyys oven kanssa n. 49 cm. Asennus tukijaloilla. Leveydet 40, 50 ja 60 cm BT4-6H - 3 kpl irtohyllyjä - toinen hylly alhaalta kiinteä Leveydet 40, 50 ja 60 cm BT4-6SZ - kvalibox -sisälaatikko 4 kpl, - sarana 155 astetta - 1 kpl irtohylly - keskellä kiinteä hylly Leveydet 40, 50 ja 60 cm BT4-6LM - 4 lankakoria, rullaliu uilla korkeus 14 cm - keskellä kiinteä hylly - 1 kpl irtohylly Pyykkikomero Siivouskomero viereinen sivu Komerot 300 -sarja Rungon korkeus 92 cm. Runkosyvyys 29,7 cm ja syvyys oven kanssa n. 32 cm. Leveydet 40, 50 ja 60 cm BT4-6LK - 2 x lankakori rullaliu uilla korkeus 14 cm - 2 x lankakori rullaliu uilla, korkeus 32 cm - keskellä kiinteä hylly - 1 kpl irtohylly Leveydet 40, 50 ja 60 cm BT4-6SN - lukollinen kemikaliokaappi - letkuhylly - 1 kpl irtohylly 26

27 Komerot 300 -sarja, korkeus 92 cm BH Hyllykomero Korikomero Altaat Leveydet 30 ja 40 cm BH3HY, BH4HY - hyllykaappi ylös BH3HA, BH4HA - hyllykaappi alas Leveydet 30 ja 40 cm BH3HKY, BH4HKY - korikaappi ylös - irtokori BH3HKA, BH4HKA - korikaappi alas - irtokori Ovimalli TIBER maalattu sileä cappuccino 96F, BH ja CP 300 -sarjaa. Oikealla seinällä DY 400 -sarjaa lasiiiukuovin, työtaso laminaatti pähkinä NU ja valumarmoriallas IDA30. 27

28 Altaat 300 -syville sarjoille Sopiva allas on kaunis ja käytännöllinen Valumarmoriallas IDA30 Posliiniallas ALLAS77 Altaissa mukana ylivuotoputki. Vesilukko ei kuulu toimitukseen. * Huomioi pituustoleranssi, allas yleensä leveämpi kuin ilmoitettu tarkka mitta. syvyys 22 cm, leveys 40 cm, korkeus 5,5 cm altaan sisäsyvyys 9 cm - valkoinen valumarmori - sopivuus 33 cm syvän tason päälle Valumarmoriallas STINA5 syvyys 33/41,8 cm, leveys 50 cm, korkeus 3 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - sopivuus allaskaapeille CA5M6 ja BA5M6 Valumarmoriallas BM6 syvyys 38,5/50 cm, *leveys 60 cm - sopivuus allaskaapeille BA6M1 ja CA6M1 Valumarmoriallas STINA6 syvyys 33/41,8 cm, leveys 60 cm, korkeus 3 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - sopivuus allaskaapeille CA6M6 ja BA6M6 Valumarmoriallas BM12 syvyys 33/50 cm, *)leveys 60 cm, korkeus n. 3 cm, - valkoinen valumarmori - sopivuus allaskaapeille BA6M2 ja CA6M2 Valumarmoriallas BM9L syvyys 33/50 cm, *)leveys 120 cm, korkeus n. 3 cm - valkoinen valumarmori - sopivuus allaskaapeille BA6M2 ja CA6M2 Valumarmoriallas BM9R syvyys 33/50 cm, *)leveys 90 cm, korkeus n. 3 cm, allas vasemmalla - valkoinen valumarmori - sopivuus allaskaapeille BA6M2 ja CA6M2 Posliiniallas BX6 syv. 33/50 cm, *)leveys 90 cm, korkeus n. 3 cm, allas oikealla - valkoinen valumarmori - sopivuus allaskaapeille BA6M2 ja CA6M2 Posliiniallas BX12 syvyys 33/43,5 cm, *)leveys 60 cm, korkeus n. 7 cm, - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - sopivuus allaskaapeille BA6M4 ja CA6M4 Posliiniallas BX9R syvyys 33/43,5 cm, *)leveys 120 cm, korkeus n. 7 cm, - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - sopivuus allaskaapeille BA6M4 ja CA6M4 Posliiniallas BX9L syvyys 33/43,5 cm, *)leveys 90 cm, korkeus n. 7 cm, allas oikealla - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - sopivuus allaskaapeille BA6M4 ja CA6M4 syvyys 33/43,5 cm, *)leveys 90 cm, korkeus n. 7 cm, allas vasemmalla - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - sopivuus allaskaapeille BA6M4 ja CA6M4 28

29 Altaat 400 -syville sarjoille Tason päälle asennettava valumarmoriallas SOLO5 Tason päälle asennettava valumarmoriallas CYNTHA syvyys 36 cm, leveys 50 cm, korkeus 8,3 cm - valkoinen valumarmori - ylivuotoputki - pituustoleranssi +3/-0 mm - sopivuus 40 cm syvän tason päälle Valumarmori tasoallas ALDINA6 syvyys 39,3 cm, leveys 48 cm, korkeus 2,6 cm - valkoinen valumarmori - ylivuotoputki - pituustoleranssi +3/-0 mm - sopivuus 40 cm syvän tason päälle Valumarmori tasoallas ALDINA8 syvyys 40 cm, leveys 60 cm, korkeus 5 cm syvyys 40 cm, leveys 80 cm, korkeus 5 cm - valkoinen valumarmori - ylivuotoputki - pituustoleranssi +3/-0 mm - sopivuus 37,4 cm syvän rungon päälle Aldina altaan asennus vaatii sidelistan loveuksen. Alakaappi BM6KYZB6/ BM8KYZB8, BM8KYZLB8 ja BM8KYZL1B8 rakenne on suunniteltu niin, että ylälaatikon sivut ja takasarja ovat matalat. Altaan asennus edellyttää, että viemäri lähtee altaan pohjasta heti taaksepäin. Ovimalli MAINX tumma puu mikrolaminaatti profiilivetimellä 159AL, DY_B 400 -sarjaa ja allas SOLO5. Seinällä valopeili ja tumma pähkinä sävyiset avolokerikot. 29

30 Altaat 500 -syville sarjoille Sopiva allas on kaunis ja käytännöllinen Posliiniallas ALLAS16 Altaissa mukana ylivuotoputki. Vesilukko ei kuulu toimitukseen. syvyys 44 cm, leveys 60 cm, kokonaiskorkeus 17 cm, tasoon upotettuna etureunan korkeus 7 cm - valkoinen posliini - sopivuus 50 cm syvän tason päälle tai upotettuna 50 cm tasoon Posliiniallas ALLAS44 Tasoon upotettava allas ALLASBB halkaisija 45 cm, korkeus 17 cm - valkoinen posliini - sopivuus 50 cm syvän tason päälle Valumarmoriallas MARY6 syvyys 42,5 cm, leveys 54 cm, korkeus 14,5 cm - valkoinen valumarmoriallas - upotusaltaana 50 cm syvään tasoon Valumarmoriallas AMELIA6 syvyys 43 cm, leveys 55 cm, korkeus 45 cm, altaan sisäsyvyys 8 cm - 50 cm syvän tason päälle syvyys 46 cm, leveys 60 cm, korkeus 2,5 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - sopivuus 50 cm syvän tason päälle Valumarmoriallas LILLY6 syvyys 50 cm, leveys 60 cm, korkeus 11 cm - valkoinen valumarmori - pituustoleranssi +3/-0 mm - altaan voi asentaa suoraan BK6H2 päälle ilman tasoa - taivereunatason min. syvyys on 52 cm, kun allas asennetaan tason päälle Lasiallas LASIALLAS8 syvyys 50 cm, leveys 80,5 cm, vahvuus 1,5 cm - väri valkoinen - materiaali lasi, alapinta maalattu valkoinen - paino 16 kg - ylivuotoputki - pituustoleranssi +/-2 mm - sopivuus alakaapit leveys 80 cm ja syvyys 49 cm 30

31 RYHMIEN KOKONAISUUDEN VALITSET SINÄ RYHMÄN SYVYYS 33 CM 297 RYHMÄN SYVYYS 40 CM Standardikalusteilla tuskin koskaan saavutetaan täydellistä lopputulosta, siksi kylpyhuoneen sisustus kannattaa miettiä ammattisuunnittelijan kanssa, jolloin yksilölliset ratkaisut ja kokonaisuudet muokataan tyyliin ja makuun sopiviksi. 400 Ratkaisuissa voit sekoitella mitoituksen ulottuvuuksia; syvyyksiä, korkeuksia ja leveyksiä. Viereisissä kuvissa näet vaihtoehtoja monipuolisesta mitoituksesta Tarkemmat mitat ja kiinnityskorkeudet löytyvät kylpyhuoneen tuotekirjasta ja kysymällä myymälästä. Palvelukokonaisuuden täydentää asennuspalvelu, joka tekee suunnitelmista totta RYHMÄN SYVYYS 50 CM

32 Valmistaja: Novart Oy, A member of the Nobia Group PL 10, Nastola Kouvolantie 225 novart@novart.fi, Novart Oy:lle myönnetyt ja käytössä olevat sertifikaatit Oikeus muutoksiin pidätetään. Painosyistä värimuutoksia voi esiintyä. Tämä julkaisu on Novart Oy:n omaisuutta. Kopiointi on kiellettyä. PAINOS 1 I 2014
