KYLPYHUONEMALLISTO TUOTELUETTELO

Transkriptio

1 KYLPYHUONEMALLISTO TUOTELUETTELO

2

3 Liesikuvut Sisällysluettelo ja huippuimurit Sivu Mitoitus Ovi- ja vedinmallisto Materiaalit, työtasot Alakaapit, kirsikkasarja ja komerot Seinäkaapit Peilit, lisävarusteet ja altaat

4 Mitoitus Mitoitus Kalusteiden kiinnityskorkeudet - Alakaappien ja komeroiden asennus tukijaloilla. - Tarkasta kiinnityskorkeudet ja vaakakoolaukset kohdalleen erityisesti seinäkaapeissa. - Huomioi kiinnityskorkeuksien muutokset jos sokkelin tai välitilan korkeus muuttuu. - Kylpyhuoneen kalusteet asennetaan valmiin lattia- ja seinäpinnan päälle. - Kalusteet ovat kalustelevyrunkoisia ja soveltuvat vain WC- ja kylpyhuonetilaan, jossa suihkutila on hyvin eristetty ja ilmastointi on riittävä. - Kalusteita ei ole tarkoitettu esim. saunan pesuhuoneeseen, jossa kalusteet joutuvat liialle kosteudelle ja lämmölle alttiiksi. - Kalusteet eivät saa olla suoraan alttiina vesiroiskeille. Rungolle ja oviin roiskunut vesi on kuivattava välittömästi. - Tee erilaiset altaiden ja hanojen työstöt huolella ja tiivistä silikonilla tai massalla.tasojen/altaiden ja seinien liitos kohdat on tiivistettävä silikonilla. Silikonit on uusittava tarvittaessa. 2

5 Kalusteiden mitoitukset Mitoitus Pöytäkaapit Mitoitus Malja-altaan sijoitus Alakaappi kuvassa 49 cm syvä - ylhäällä viemäriaukollinen laatikko - alhaalla 27 cm syvä laatikko Korkeudet eri altailla 3

6 Mitoitus Mitoitus L = ovimallit, joissa leveät etusarjat yhtenäisinä, leveys 80 cm. Muissa kaksi etusarjaa on yhdistetty toisiinsa alumiinilistalla. Seinäkaapit WM Rungon korkeus 71 cm. Syvyys oven kanssa 17 cm. Laatikoston tunnuksen lopussa 1 = yhdellä vetimellä (esim. leveä reelinkivedin). Seinäkaapit WE Rungon korkeus 56,8 cm. Syvyys oven kanssa 17 cm. Seinäyläkaapit BY Rungon korkeus 35,3 cm. Syvyys oven kanssa 32 cm. Komerot 300 -sarja BH Rungon korkeus 92 cm. Asennus tukijaloilla. Syvyys oven kanssa 32 cm. 1 Kokonaiskorkeus 2 Rungon korkeus + tukijalan korkeus 4

7 Mitoitus Alakaapit 300 -sarja BP ja BA Rungon korkeus 71 cm. Asennus tukijaloilla. Syvyys oven kanssa 32 cm. Pöytäkaapit Mitoitus Alakaapit 300 -sarja CP ja CA Rungon korkeus 56,8 cm. Asennus tukijaloilla. Syvyys oven kanssa 32 cm. Alakaapit 500 -sarja BM Rungon korkeus 57,6 cm. Asennus tukijaloilla. Syvyys oven kanssa 49 cm. Alakaapit 500 -sarja BK Rungon korkeus 71,8 cm. Asennus tukijaloilla. Syvyys oven kanssa 49 cm. 5

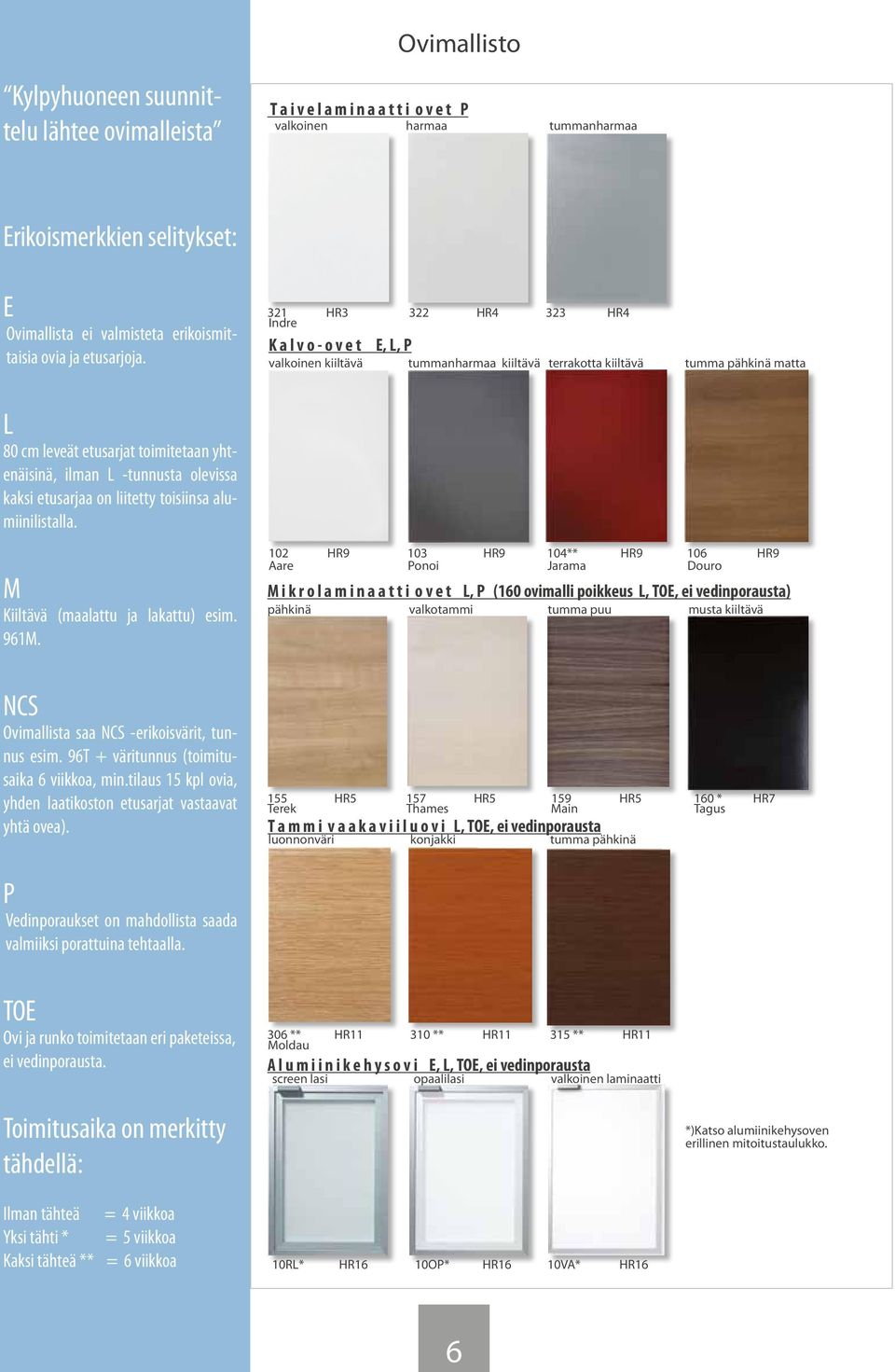

8 6 Ovimallisto Kylpyhuoneen suunnittelu lähtee ovimalleista T a i v e l a m i n a a t t i o v e t P valkoinen harmaa tummanharmaa Erikoismerkkien selitykset: E Ovimallista ei valmisteta erikoismittaisia ovia ja etusarjoja. 321 HR3 322 HR4 323 HR4 Indre K a l v o - o v e t E, L, P valkoinen kiiltävä tummanharmaa kiiltävä terrakotta kiiltävä tumma pähkinä matta L 80 cm leveät etusarjat toimitetaan yhtenäisinä, ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. M Kiiltävä (maalattu ja lakattu) esim. 961M. 102 HR9 103 HR9 104** HR9 106 HR9 Aare Ponoi Jarama Douro M i k r o l a m i n a a t t i o v e t L, P (160 ovimalli poikkeus L, TOE, ei vedinporausta) pähkinä valkotammi tumma puu musta kiiltävä NCS Ovimallista saa NCS -erikoisvärit, tunnus esim. 96T + väritunnus (toimitusaika 6 viikkoa, min.tilaus 15 kpl ovia, yhden laatikoston etusarjat vastaavat yhtä ovea). 155 HR5 157 HR5 159 HR5 160 * HR7 Terek Thames Main Tagus T a m m i v a a k a v i i l u o v i L, TOE, ei vedinporausta luonnonväri konjakki tumma pähkinä P Vedinporaukset on mahdollista saada valmiiksi porattuina tehtaalla. TOE Ovi ja runko toimitetaan eri paketeissa, ei vedinporausta. 306 ** HR ** HR ** HR11 Moldau A l u m i i n i k e h y s o v i E, L, TOE, ei vedinporausta screen lasi opaalilasi valkoinen laminaatti Toimitusaika on merkitty tähdellä: *)Katso alumiinikehysoven erillinen mitoitustaulukko. Ilman tähteä Yksi tähti * Kaksi tähteä ** = 4 viikkoa = 5 viikkoa = 6 viikkoa 10RL* HR16 10OP* HR16 10VA* HR16

9 Ovimallisto Alumiinikehysoven 10RL, 10OP ja 10VA mitoitus Ei yhtenäistä komeron ovea. Vain valmiiksi koottuna, peiliosa ja kehys yhdessä, ei pelkkänä kehyksenä. Kvalibox poraukset 29,5-79,5cm leveille etusarjoille ja oville. Ovimallisto Pöytäkaapit kirkas kuvastin 10PE ovikoot: SM3-SM4OVI SE3-SE4OVI 10PE* HR16 7

10 8 Ovimallisto Kylpyhuoneen suunnittelu lähtee ovimalleista M a a l a t t u s i l e ä L, P, NCS, (M = maalattu kiiltävä L, TOE, ei vedinporausta) valkoinen harmaa vanilja kerma Erikoismerkkien selitykset E Ovimallista ei valmisteta erikoismittaisia ovia ja etusarjoja. 961 HR3, 961M **HR *HR5, 965M **HR *HR5, 967M **HR *HR5, 962M **HR13 Tiber M a a l a t t u v i i s t e L, P, NCS valkoinen harmaa vanilja kerma L 800 mm leveät etusarjat toimitetaan yhtenäisinä, ilman L -tunnusta olevissa kaksi etusarjaa on liitetty toisiinsa alumiinilistalla. M Kiiltävä (maalattu ja lakattu) esim. 961M. 991 HR4 995 * HR5 997 * HR5 992 * HR5 Neckar M a a l a t t u p e i l i o v i E, L, P valkoinen harmaa vanilja kerma NCS Ovimallista saa NCS -erikoisvärit, tunnus esim. 96T + väritunnus (toimitusaika 6 viikkoa, min.tilaus 15 kpl ovia, yhden laatikoston etusarjat vastaavat yhtä ovea). 281 HR5 285 * HR6 287 * HR6 282 * HR6 Marne M a a l a t t u p e i l i o v i E, L, P valkoinen harmaa vanilja kerma P Vedinporaukset on mahdollista saada valmiiksi porattuina tehtaalla. TOE Ovi ja runko toimitetaan eri paketeissa, ei vedinporausta. 711 HR7 715 * HR8 717 * HR8 712 * HR8 Isel M a a l a t t u p e i l i o v i L, P (M =maalattu kiiltävä L, TOE, ei vedinporausta) valkoinen harmaa vanilja kerma Toimitusaika on merkitty tähdellä: Ilman tähteä Yksi tähti * Kaksi tähteä ** = 4 viikkoa = 5 viikkoa = 6 viikkoa 331 HR8, 331M **HR *HR9, 335M **HR *HR9, 337M **HR *HR9, 332M **HR15 Moselle

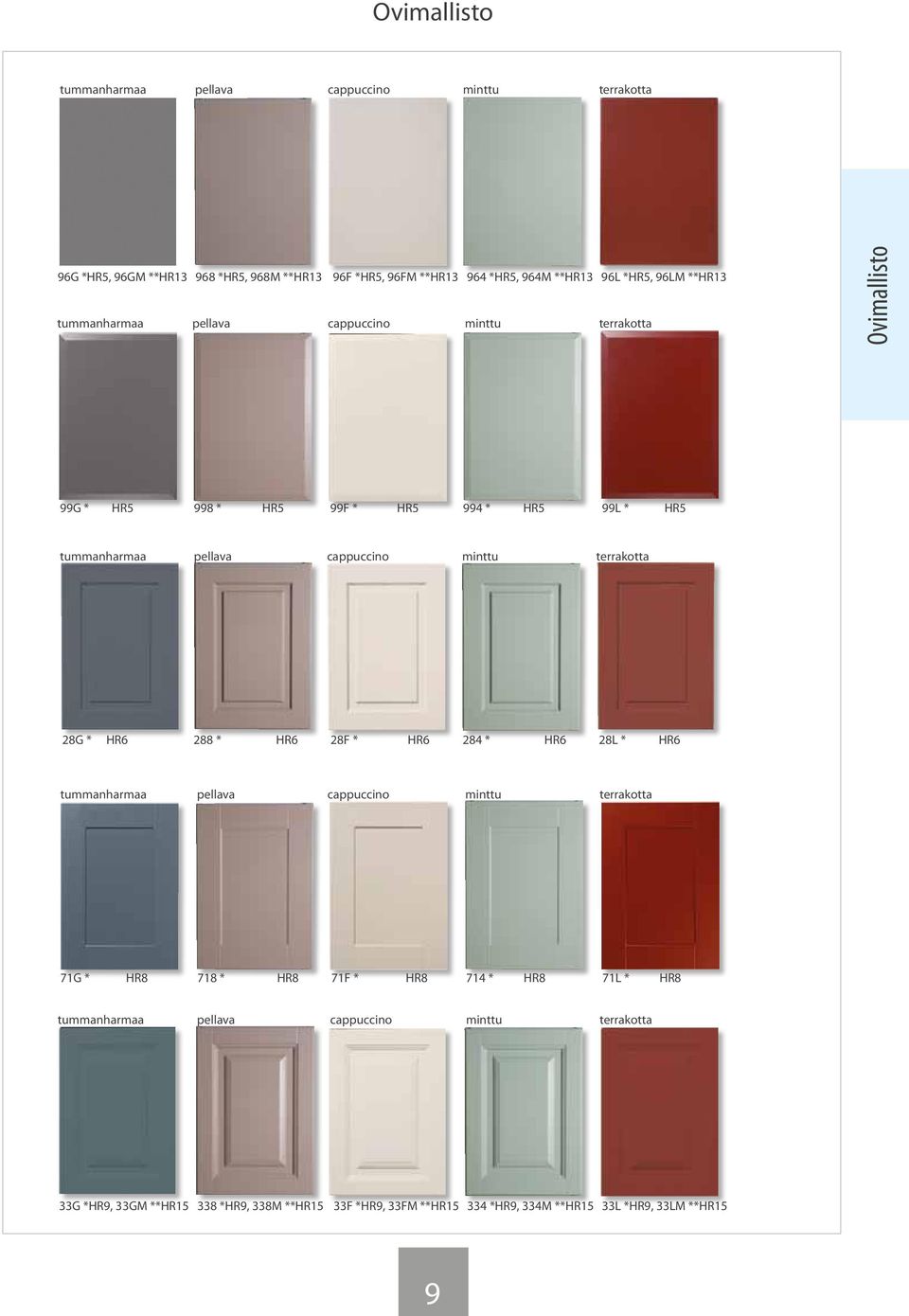

11 Ovimallisto tummanharmaa pellava cappuccino minttu terrakotta 96G *HR5, 96GM **HR *HR5, 968M **HR13 96F *HR5, 96FM **HR *HR5, 964M **HR13 96L *HR5, 96LM **HR13 tummanharmaa pellava cappuccino minttu terrakotta Ovimallisto 99G * HR5 998 * HR5 99F * HR5 994 * HR5 99L * HR5 tummanharmaa pellava cappuccino minttu terrakotta 28G * HR6 288 * HR6 28F * HR6 284 * HR6 28L * HR6 tummanharmaa pellava cappuccino minttu terrakotta 71G * HR8 718 * HR8 71F * HR8 714 * HR8 71L * HR8 tummanharmaa pellava cappuccino minttu terrakotta 33G *HR9, 33GM **HR *HR9, 338M **HR15 33F *HR9, 33FM **HR *HR9, 334M **HR15 33L *HR9, 33LM **HR15 9

12 Vedinmallisto Tunnus P = vedinporaus mahdollista tehdä valmiiksi tehtaalla Vedin koodi Poraus Kok.pituus mm Porausväli mm RST RSL2 P RSL3 P RSL RSL RSL RSL ALUMIINI ALR2 P ALR3 P ALR ALR ALR ALR RST RS12 P RS16 P RS RS MATTA NIKLATTU SU12 P SU SU ALUMIINI HT HT HT HT HT KIRKAS KROMI L19P KOKO 230X32X8 KIRKAS KROMI L19K KOKO 230X32X8 KIRKAS KROMI KRSU ALUMIINI ALSU MATTA KROMI CA16 P RST RK12 P

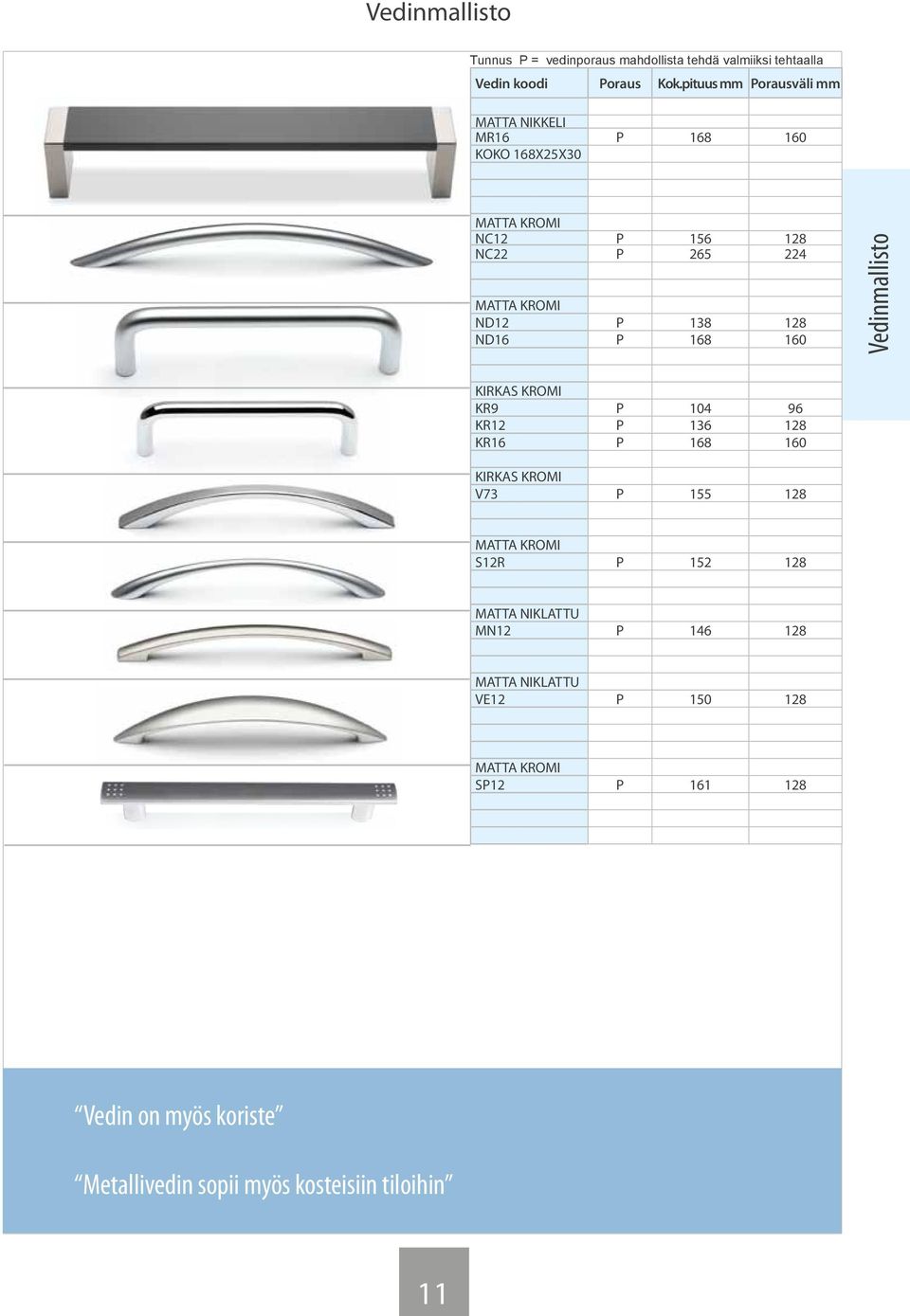

13 Vedinmallisto Tunnus P = vedinporaus mahdollista tehdä valmiiksi tehtaalla Vedin koodi Poraus Kok.pituus mm Porausväli mm MATTA NIKKELI MR16 P KOKO 168X25X30 MATTA KROMI NC12 P NC22 P MATTA KROMI ND12 P ND16 P Vedinmallisto KIRKAS KROMI KR9 P KR12 P KR16 P KIRKAS KROMI V73 P MATTA KROMI S12R P MATTA NIKLATTU MN12 P MATTA NIKLATTU VE12 P MATTA KROMI SP12 P Vedin on myös koriste Metallivedin sopii myös kosteisiin tiloihin 11

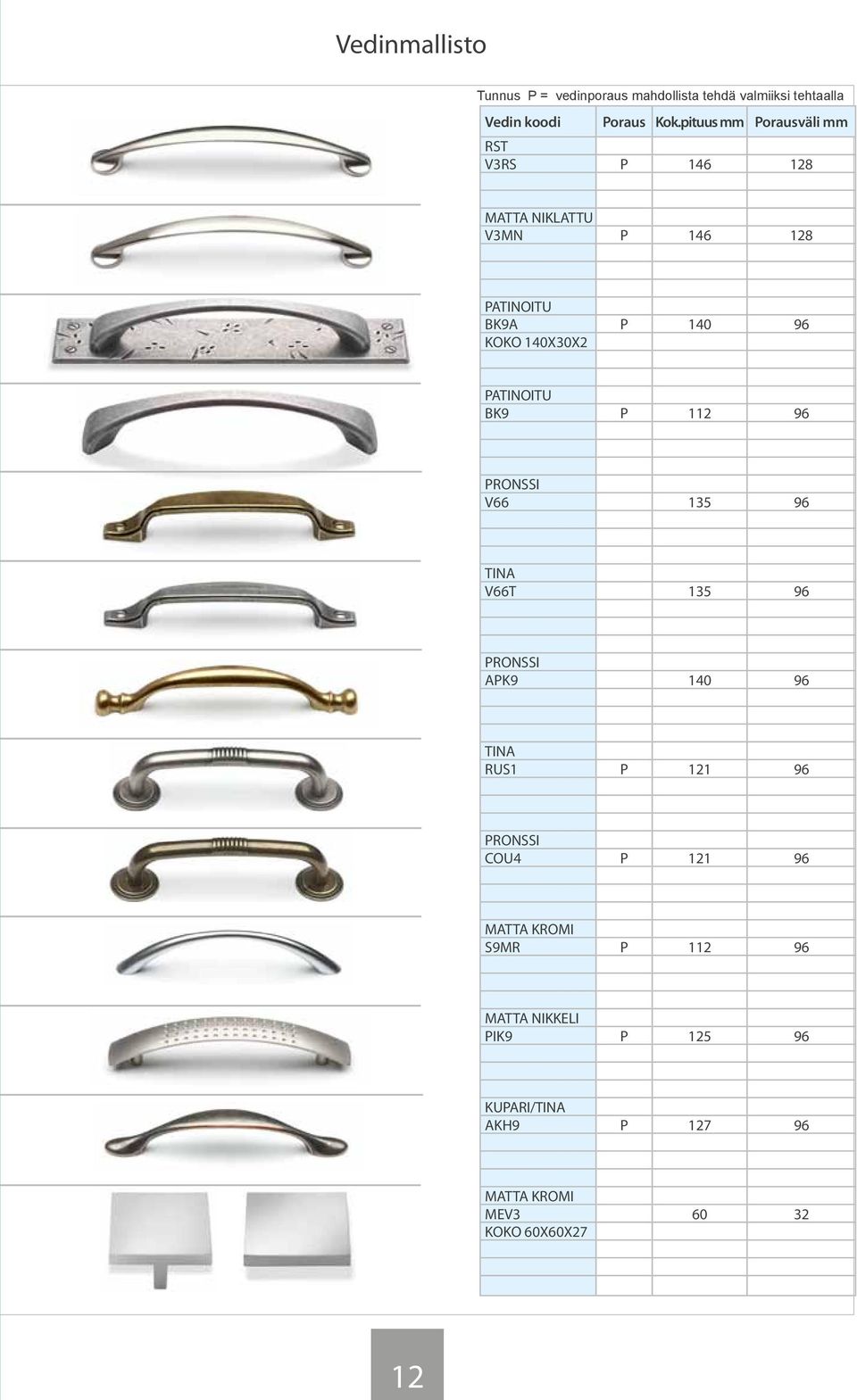

14 Vedinmallisto Tunnus P = vedinporaus mahdollista tehdä valmiiksi tehtaalla Vedin koodi Poraus Kok.pituus mm Porausväli mm RST V3RS P MATTA NIKLATTU V3MN P PATINOITU BK9A P KOKO 140X30X2 PATINOITU BK9 P PRONSSI V TINA V66T PRONSSI APK TINA RUS1 P PRONSSI COU4 P MATTA KROMI S9MR P MATTA NIKKELI PIK9 P KUPARI/TINA AKH9 P MATTA KROMI MEV KOKO 60X60X27 12

15 Vedinmallisto Tunnus P = vedinporaus mahdollista tehdä valmiiksi tehtaalla Vedin koodi Poraus Kok.pituus mm Porausväli mm RST KA6 P ALUMIINI AL64 P TINA CARA P MATTA KROMI LAMK 42 EI PORATA Vedinmallisto KIRKAS KROMI LAKR 42 EI PORATA MATTA NIKLATTU PIN P 34 NUPPI MATTA KROMI MKT P 24 / 20 NUPPI PATINOITU PAN P 35 / 23 NUPPI RST RSN P 25 NUPPI TINA RUS2 50 / 22 NUPPI PRONSSI COU3 50 / 22 NUPPI PATINOITU BNA P 35 NUPPI KOKO 35X35X2 PATINOITU BN P 27/23 NUPPI 13

16 Materiaalit, sävyrunko Materiaalitieto Sävyrunko Toimitusaika: Toimitusaika oville: 4 viikkoa = ilman tähteä 5 viikkoa = * 6 viikkoa = ** Toimitusaika rungoille: 4 viikkoa = valkoinen melamiini tumma pähkinä TP pähkinä NU 5 viikkoa = kaikki maalatut sävyt Kaappien rungot: Valkoiset melamiinirungot ja maalatut kokosävyrungot ovat kosteudenkestävää lastulevyä. Pähkinä ja tumma pähkinä melamiini rungot ovat kalustelastulevyä. Runkolevyn paksuus on 16 mm. Hyllyt ovat ympärinauhoitettuja. Rungot saa maalatuissa kokosävyissä ja pähkinä ja tumma pähkinä melamiini kokosävyissä. Runko-osat on nauhoitettu ABS-reunanauhalla. Taustat: Kalusteiden tausta on 3,2 mm paksua puukuitulevyä. Laatikot: Kestävät metallilaatikot rullaliu`uilla: Kvalibox = Blumotion-vaimennin vakiona, pohjamatto, metallinen takasarja ja pohja valkoista melamiinipintaista kalustelastulevyä. Matalat laatikot kantavuus 30 kg, korkeat laatikot leveydet cm 30 kg ja leveydet cm 50 kg. Saranat Vakiokaapeissa on 107 aukeavat metalliset Clip -piilosaranat. Clip -saranaan ja peilikaapin saranaan ovivaimennin lisävarusteena. Työtasot: Laminaattipintaiset tasot, paksuus 3 cm, syvyydet 33 cm ja 50 cm ja reunamuodot taivereuna ja laminaatti- ja ABS -nauha. Perusrunko Valkoinen melamiini Sävyrunko Maalatuissa ja tumma pähkinä TP ja pähkinä NU melamiinisävyissä. Seinäkaapit WE, WM, komerot BH ja seinäyläkaapit BY. SK + sävy esim. SKTP = tumma pähkinä melamiini Alakaapit BP, BA, CA, CP, BK ja BM. PK + sävy esim. PKML = maalattu terrakotta 14

17 Materiaalit, sävyrunko Maalatut ja melamiinisävyt ja sävykoodit. Avolokerikoissa ja sävyrungoissa. Maalatut harmaa M5 vanilja M7 pellava M8 Materiaalit cappuccino MF tummanharmaa /MG terrakotta ML minttu M4 kerma M2 Melamiinit tumma pähkinä 2/TP pähkinä 2/NU 15

18 Kylpyhuoneen Tason materiaali kalusteet, ja reuna- materiaalitieto muotovaihtoehdoilla saadaan kylpyhuoneisiin näyttävyyttä Toimitusaika: Toimitusaika oville: Laminaattitasot 4 viikkoa = ilman tähteä 5 viikkoa = * 6 viikkoa = ** Tasojen syvyydet: 33 cm ja 50 cm Toimitusaika sävyrungoille: 4 viikkoa = valkoinen, tumma pähkinä TP ja pähkinä NU 5 viikkoa = kaikki maalatut sävyt Novart Oy:llä on käytössä dokumentoitu ympäristöjärjestelmä ISO Valitsemme käyttöömme sellaisia tuotantomenetelmiä, materiaaleja ja pakkauksia, joiden avulla voimme minimoida tuotteidemme koko elinkaaren ympäristövaatimukset. Reunamuodot Työtasot Laminaattireuna, paksuus 3 ja 4 cm - l aminaattireuna vakiona etureunassa ja päissä Taivereuna, paksuus 3 cm - taivereuna vakiona etureunassa, päät laminaattireunalla - taivereuna etureunassa R = 8 mm ABS-reuna, paksuus 3 ja 4 cm - vakiona etureunassa ja päissä - reunanauhan vahvuus 0,2 cm Saatava myös upeat ja kestävät graniitti- ja kvartsitasot, viereisessä kuvassa kvartsitaso. 16

19 Laminaattitasot, perusmallisto Laminaattien värit, värikoodit ja pintamuodot 3 ja 4 cm varastomalliston tasoille. ABS -reunanauha laminaattien väreissä (ei harmaa kuvio ZW). Lisäksi muita ABS -reunanauhavärejä esim. alumiini. WN valkoinen, matta * ABS reuna 30 mm tasoihin NU pähkinä, puusyy NW wenge, puusyy Työtasot MK musta kivi, väre ZW harmaa kuvio, väre FD tumma grafiitti, matta VT vaalea tammi, puusyy BW betoni, matta AT antiikki tammi, puusyy GR graniitti ruskea, hile CH kirsikka, puusyy GH graniitti harmaa, hile 17

20 Laminaattitasot, tilausmallisto Laminaattien värit, värikoodit 3 ja 4 cm tilausmalliston tasoille. ABS -reunanauha on kaikissa laminaattiväreissä kiiltävä (ei taivereuna) 465 kiiltävä (ei taivereuna)

21 Laminaattitasot, tilausmallisto Laminaattien värit, värikoodit 3 ja 4 cm tilausmalliston tasoille. ABS -reunanauha on kaikissa laminaattiväreissä Työtasot

22 Alakaapit 300 -sarja korkeus 56,8 cm CP ja CA Alakaapit 300 -sarja CP ja CA Korkeus 56,8 cm Syvyys 32 cm oven kanssa Hyllykaappi CP3-4H Laatikosto CP3-4LZ CP3H, CP4H CP3LZ, CP4LZ - 4x27 cm syvä laatikko Allaskaappi CA6M1 Allaskaappi CA6M2 Allaskaappi CA6M4 Leveys 60 cm Leveys 60 cm Leveys 60 cm Sopivuus altaille: ALLAS77 Sopivuus altaille: BM6,BM9L,BM9R,BM12 Sopivuus altaille: BX6,BX9R,BX9L,BX12 viereinen sivu Alakaapit 300 -sarja BP ja BA Etulevy: - korkeus13,8 cm - valkoinen muovi Etulevy: - korkeus13,8 cm - maalattu mdf valkoinen+värit Etulevy: - korkeus13,8 cm - maalattu mdf valkoinen+värit Korkeus 71 cm Syvyys 32 cm oven kanssa 20

23 Alakaapit 300 -sarja korkeus 71 cm BP ja BA Hyllykaappi BP3-4H Hyllykaappi laatikolla BP3-4HLZ Laatikosto BP3-4LZ Pyykkikaappi laatikolla BP3-4PZ Leveydet 30, 40 BP3H, BP4H BP3HLZ, BP4HLZ BP3LZ, BP4LZ BP3PZ, BP4PZ - irtohyllyt -1x27 cm syvä laatikko - 5x27 cm syvä laatikko - 1x27 cm syvä laatikko - irtokori Allaskaappi BA6M1 Allaskaappi BA6M2 Allaskaappi BA6M4 Oveton hyllykaappi BP_AH Alakaapit Leveys 60 cm Sopivuus altaille: ALLAS77 Leveys 60 cm Sopivuus altaille: BM6,BM9L,BM9R,BM12 Leveys 60 cm Sopivuus altaille: BX6,BX9R,BX9L,BX12 Leveydet 30, 40 BP3AH, BP4AH - irtohyllyt Etulevy: - korkeus13,8 cm - valkoinen muovi Etulevy: - korkeus13,8 cm - maalattu mdf valkoinen+värit Etulevy: - korkeus13,8 cm - maalattu mdf valkoinen+värit Laatikosto BP_KYZ Laatikosto BP8KYZ Laatikosto BP8KYZL Lokerikko BP2AL Leveydet 30, 40 ja 60 cm BP3KYZ, BP4KYZ, BP6KYZ Leveys 80 cm BP8KYZ Leveys 80 cm BP8KYZL (BP8KYZL1) Leveys 20 cm BP2AL - 2x27 cm syvä laatikko - 2x27 cm syvä laatikko - yhdistetyillä etusarjoilla - 2x27 cm syvä laatikko - leveillä etusarjoilla - kiinteät hyllyt 21

24 Alakaapit 500 -sarja korkeus 57,6 cm BM Alakaapit 500 -sarja BM Hyllykaappi BM3-4H Hyllykaappi BM6H2, BM8H Korkeus 57,6 cm Syvyys oven kanssa 49 cm BM3H, BM4H Leveydet 60 ja 80 cm BM6H2, BM8H Laatikosto BM_KYZ Laatikosto BM8KYZ Laatikosto BM8KYZL Leveydet 30, 40 ja 60 cm BM3KYZ, BM4KYZ, BM6KYZ - 2x45 cm syvä laatikko Leveys 80 cm BM8KYZ - 2x45 cm syvä laatikko - yhdistetyillä etusarjoilla Leveys 80 cm BM8KYZL (BM8KYZL1) - 2x45 cm syvä laatikko - leveillä etusarjoilla Laatikosto BM_KYZVA Laatikosto BM8KYZVA Laatikosto BM8KYZLVA viereinen sivu Alakaapit 500 -sarja BK Korkeus 71,8 cm Syvyys oven kanssa 49 cm Leveys 60 cm Laatikosto allaskaapiksi BM6KYZVA Leveys 80 cm Laatikosto allaskaapiksi BM8KYZVA Leveys 80 cm Laatikosto allaskaapiksi BM8KYZLVA (BM8KYZL1VA) - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko - yhdistetyillä etusarjoilla - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko - leveillä etusarjoilla 22

25 Alakaapit 500 -sarja korkeus 71,8 cm BK Hyllykaappi BK3-4H Hyllykaappi BK6H2, BK8H Hyllykaappi laatikolla BK3-4HLZ Laatikosto BK3-4LZ BK3H, BK4H Leveydet 60 ja 80 cm BK6H2, BK8H BK3HLZ, BK4HLZ BK3LZ, BK4LZ - irtohylly - irtohylly - 1x45 cm syvä laatikko - 3x45 cm syvä laatikko (matala) - 1x45 cm syvä laatikko (korkea) Pyykkikaappi laatikolla BK3-4PZ Oveton hyllykaappi BK3-4AH Laatikosto BK_KYZ Laatikosto BK8KYZ BK3PZ, BK4PZ - 1x45 cm syvä laatiko - irtokori BK3AH, BK4AH - irtohylly Leveydet 30, 40 ja 60 cm BK3KYZ,BK4KYZ,BK6KYZ - 2x45 cm syvä laatikko (poikittaisreelinki ei vakiona) Leveys 80 cm BK8KYZ - 2x45 cm syvä laatikko - ydistetyillä etusarjoilla Laatikosto BK8KYZL Laatikosto BK_KYZVA Laatikosto BK8KYZVA Laatikosto BK8KYZLVA Alakaapit Leveys 80 cm BK8KYZL(BK8KYZL1) - 2x45 cm syvä laatikko - leveillä etusarjoilla Leveys 60 cm Laatikosto allaskaapiksi BK6KYZVA - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko Leveys 80 cm Laatikosto allaskaapiksi BK8KYZVA - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko - yhdistetyillä etusarjoilla Laatikosto sisälaatikolla BK6KYZS Laatikosto sisälaatikolla BK8KYZS Laatikosto sisälaatikolla BK8KYZS leveys 80 cm Laatikosto allaskaapiksi BK8KYZLVA (BK8KYZL1VA) - 1x45 cm syvä laatikko viemäriaukolla - 1x27 cm syvä laatikko - leveillä etusarjoilla Laatikosto sisälaatikolla BK6KYZS - 1x45 cm syvä sisälaatikko - 2x45 cm syvä laatikko Leveys 80 cm BK8KYZS - 1x45 cm syvä sisälaatikko - 2x45 cm syvä laatikko - yhdistetyillä etusarjoilla Leveys 80 cm BK8KYZSL (BK8KYZSL1) - 1x45 cm syvä sisälaatikko - 2x45 cm syvä laatikko - leveillä etusarjoilla 23

26 Kirsikkasarja Kirsikkasarja Kehyspeili KEHYSPEILI55 Kehyspeili hyllyllä KEHYSPEILI55HY Seinähylly AA55HYLLY Materiaali massiivi kirsikka, vahvuus 3/4 cm Pintakäsitelty venelakalla. KEHYSPEILI55 kork. 71 x 55 x 3 cm - kirkas kuvastin - kehys 3 cm massiivikirsikka kork. 71 x lev. 55 x syv. 15 cm - hylly toimitetaan erillisenä - kirkas kuvastin - kehys 3 cm massiivikirsikka 13 x 55 x 15 mm - toimitus osina Avoallaskaappi AA55H AA55H kork. 74 x lev. 55 x syv. 50 cm - toimitus osina - valmiiksi työstetty allasupotus PUNTO-altaalle - 1 lasihylly - tasot ja sivut massiivikirsikka viereinen sivu Komerot 300 -sarja 24

27 Komerot 300 -sarja korkeus 92 cm BH Hyllykomero BH3-4HY ja BH3-4HA Korikomero BH3-4HKY ja BH3-4HKA korkeus 92 cm BH3HY Hyllykaappi ylös BH4HY BH3HA Hyllykaappi alas BH4HA korkeus 92 cm BH3HKY korikaappi ylös BH4HKY BH3HKA korikaappi alas BH4HKA - irtokori Kirsikkasarja ja komerot 25

28 26 Seinäyläkaapit korkeus 35,3 cm BY Seinäyläkaapit BY Yläkaappi BY3-3 Yläkaappi BY6-8 Korkeus 35,3 cm Syvyys oven kanssa 32 cm Yläsaranoiduissa seinäkaapeissa kaasujousi vakiona. (Valokuvissa aukipitolaite AULA) BY3, BY4 Leveydet 60 ja 80 cm BY6, BY8 Liukulasikaappi BY6-8L Yläkaappi yläsaranoitu BY3-4Y Yläkaappi yläsaranoitu BY6-8YL Korkeus 35,3 cm Syvyys 30 cm BY3Y, BY4Y - vakiona kaasujousi aukipitolaite Leveydet 60 ja 80 cm BY6Y2, BY8Y - yhdistetyillä etusarjoilla BY6Y, BY8YL (BY8YL1) - yhtenäisillä etusarjoilla viereinen sivu Seinäkaapit WM - vakiona kaasujousi aukipitolaite Liukulasikaappi BY6-8L, korkeus 35, 3 cm, syvyys 30 cm Korkeus 71 cm Syvyys oven kanssa 17 cm Seinäkaapit WE BY6LLKI BY8LLKI - kirkaslasi 2 kpl, kork. 30,4 x lev. 30 x paks. 0,4 cm - kirkaslasi 2 kpl, kork. 30,4 x lev. 40 x paks. 0,4 cm Korkeus 56,3 cm Syvyys oven kanssa 17 cm BY6LLOP - opaalilasi 2 kpl, kork. 30,4 x lev. 30 x paks. 0,4 cm BY8LLOP - opaalilasi 2 kpl, kork. 30,4 x lev. 40 x paks. 0,4 cm - ovet karkaistua lasia

29 Seinäkaapit korkeus 71 cm WM ja korkeus 56,3 cm WE Hyllykaappi WM3-4H Hyllykaappi WM6H Peilikaappi WM3-4PE Peilikaappi WM6-8PE WM3H, WM4H Leveys 60 cm WM6H WM3PE, WM4PE Leveydet 60 ja 80 cm WM6PE, WM8PE - irtohyllyt - irtohyllyt - kuvastin oven molemmin puolin - irtohyllyt - kuvastin oven molemmin puolin - irtohyllyt Taiteovikaappi WM6-8HW Oveton hyllykaappi WM2AH Oveton hyllykaappi WM_AH Leveydet 60 ja 80 cm WM6HW, WM8HW - 80 cm leveänä vain ovimalleissa, joissa on yhtenäinen ovilevy Leveys 20 cm WM2AH - irtohyllyt Leveydet 30, 40, 60 ja 80 cm WM3AH, WM4AH, WM6AH ja WM8AH - irtohyllyt Hyllykaappi WE3-4H Hyllykaappi WE6H Peilikaappi WE3-4PE Peilikaappi WE6-8PE WE3H, WE4H Leveys 60 cm WE6H WE3PE, WE4PE Leveydet 60 ja 80 cm WE6PE, WE8PE Oveton hyllykaappi WE2AH Oveton hyllykaappi WE_AH - kuvastin oven molemmin puolin - irtohyllyt - kuvastin oven molemmin puolin - irtohyllyt Seinäkaapit Leveys 20 cm WE2AH - irtohyllyt Leveydet 30, 40, 60 ja 80 cm WE3AH, WE4AH, WE6AH ja WE8AH - irtohyllyt 27

30 28 Peilit, lasihyllyt Onnistunut varustelu tekee kylpyhuoneesta toimivan Peili Kehyspeili Fasettihiottu peili Lisävarusteet Lasihyllyt -kannakkeet lisävarusteena Tukijalat - Tukijalat päihin ja kaappien väliin keskelle ja etureunaan. - Tukijalan laipan tuettava aina kaapiston runkosivua. WPE6 leveys 64 cm WPE6E leveys 60 cm WPE8 leveys 84 cm WPE8E leveys 80 cm - korkeus 70,7 cm - seinäkiinnikkeet mukana Pyöreä peili SM6PE korkeus 70,5 cm, leveys 59,5 cm SK6PE korkeus 91,5 cm, leveys 59,5 cm - kirkas kuvastin - kehys maalatuissa sävyissä ( seinään kiinnitysruuvit eivät kuulu toimitukseen) Valopeil PE55FA korkeus 70,7 cm leveys 55 cm - peili fasettihiottu - seinäkiinnikkeet mukana (ruuvit eivät kuulu toimitukseen) PEILI50FA halkaisija 50 cm - peili fasettihiottu - seinäkiinnikkeet mukana VALOPEILI6 leveys 60 cm VALOPEILI9 leveys 90 cm VALOPEILI12 leveys 120 cm - korkeus 65 cm - syvyys 4,5 cm - 2 kpl loisteputki T5, teho13w - kirkas peili - paksuus 0,5 cm - valaisimien kohdat hiekkapuhallettu sisäpuolelta, etupinta sileä IP44 Hiekkapuhallettu lasihylly Lasihylly WSLAH6M leveys 60 cm, syvyys 10/15 cm - hiekkapuhallus alapinnalla WSLAH3 leveys 26,6 cm WSLAH4 leveys 36,6 cm WSLAH6 leveys 56,6 cm - hyllyn paksuus 0,6 cm - hyllyn syvyys 14,8 cm - kirkas lasi

31 Hyllyn kannakkeet, tukijalat, muut tarvikkeet Hyllynkannatin Hyllynkannatin Työtason kannatin PSHK 0,6-4 cm paksuille hyllyille - hyllyn syvyys max. 32 cm - kantavuus 25 kg / kannatin KSHK 0-4 cm paksuille hyllyille - hyllyn syvyys max. 350 mm - kantavuus 40 kg - hyllyväli 40 cm WTKAN korkeus 25 cm, syvyys 30 cm WTKANPI korkeus 7,5 cm, syvyys 10 cm - valkoinen, metallia Tukijalka alumiini Tukijalka kromattu kartio Tukijalka harmaa muovi Tukijalka kromi putki AJ10 korkeus 10-12,5 cm AJ15 korkeus 15-17,5 cm AJ20 korkeus 20-22,5 cm - säätövara 2,5 cm - materiaali alumiini KJ10 korkeus 10-12,5 cm KJ15 korkeus 15-17,5 cm KJ20 korkeus 20-22,5 cm - säätövara 2,5 cm - materiaali kromattu metalli MJ10 korkeus 9,5-12 cm MJ15 korkeus 14,5-17 cm MJ20 korkeus 19,5-22 cm - säätövara 2,5 cm - materiaali: muovi - väri matta-alumiini PJ10 korkeus cm PJ15 korkeus cm PJ20 korkeus cm PJ25 korkeus cm - säätövara 3 cm - materiaali kromattu metalli Ovivaimennin Pomppusalpa Roska-astia OVIVAIMENNIN - kaapin rungon sisäpuolelle sivuun tai pohjaan - harmaa muovi POMPPUSALPA - mahdollistaa vedikkeettömän oven - kiinnitetään runkoon, oven aukaisupuolelle WRS - tilavuus: 5 litraa - ei sovellu 30 cm leveään kaappiin 29 Peilit, lisävarusteet

32 LIsävarusteet Sopiva allas on kaunis ja käytännöllinen Peilit Lasihyllyt Altaat -kannakkeet lisävarusteena Altaissa mukana ylivuotputki. Vesilukko ei kuulu toimitukseen. Hyllyn kannakkeet * Huomioi pituustoleranssi, allas yleensä leveämpi kuin ilmoitettu Tukijalat tarkka mitta. - Tukijalat päihin ja kaappien väliin keskelle, etureunaan. - Täätöjalan laipan tuettava aina kaapiston runkosivua. Sarana ja saranavaimennin - peilikaapissa oma sarana ja vaimennin vakiona LILLY Aukipitoliate kaasujousi Ovivaimennin Pomppusalpa PUNTO Roskis Avolokerikon laatikot Valolipat ALLAS44 Valo- ja koristelistat keittömallistosta Posliiniallas PUNTO halkaisija 45 cm kork. 16,7 cm - valkoinen posliini - sopivuus avoallaskaappi AA55H Posliiniallas BASIN lev 60 cm, syv. 49 cm, kork. 19 cm - valkoinen posliini - sopivuus 50 cm syvän tason päälle Posliiniallas JACCU syv. 38 cm, lev. 38 cm, kork. 15 cm - valkoinen posliini - sopivuus 33 cm ja 50 cm syvän tason päälle Tasoon upotettava allas ALLASBB lev. 54 cm, syv. 42,5 cm, kork. 14,5 cm - valkoinen valumarmoriallas - upotusaltaana 50 cm syvään tasoon Posliiniallas ALLAS44 halkaisija 44 cm kork. 17 cm - valkoinen posliini - sopivuus 50 cm syvän tason päälle Valumarmoriallas RENATA halkaisija 43 cm kork. 11,4 cm - valkoinen valumarmori - sopivuus 50 cm syvän tason päälle Posliiniallas ALLAS77 syv. 38,5/50 cm, *lev. 60 cm - yhteensopivuus allaskaapeille BA6M1 ja CA6M1 RENATA 30

33 Valumarmoriallas KITTY Valumarmoriallas IDA30 Valumarmoriallas LILLY6 syv. 22 cm, lev. 40 cm kork. 5,5 cm altaan sisäsyvyys 9 cm - valkoinen valumarmori - sopivuus 33 cm syvän tason päälle Valumarmoriallas ROBYN6 syv. 22 cm, lev. 4 cm kork. 5,5 cm altaan sisäsyvyys 9 cm - valkoinen valumarmori - sopivuus 33 cm syvän tason päälle syv. 50 cm, kork. 11 cm, *)lev. 60 cm, Valumarmoriallas ROBYN12 syv. 50 cm, kork. 80 cm, *)lev. 60 cm altaan sisäsyvyys 8 cm - 49 cm syvän kaapiston päälle syv. 50 cm, kork. 8 cm, *)lev. 120 cm altaan sisäsyvyys 8 cm - 49 cm syvän kaapiston päälle Valumarmoriallas BM6 Valumarmoriallas BM12 syv. 33/50 cm, *)lev. 60 cm paksuus n. 3 cm - valkoinen valumarmori - yhteensopivuus allaskaapeille BA6M2 ja CA6M2 syv. 33/50 cm, *)lev. 120 cm paksuus n. 3 cm - valkoinen valumarmori - yhteensopivuus allaskaapeille BA6M2 ja CA6M2 Valumarmoriallas BM9L Valumarmoriallas BM9R syv. 33/50 cm, *)lev. 90 cm, allas vasemmalla paksuus n. 3 cm syv. 33/50 cm, *)lev. 90 cm, allas oikealla paksuus n. 3 cm - valkoinen valumarmori - yhteensopivuus allaskaapeille BA6M2 ja CA6M2 - valkoinen valumarmori - yhteensopivuus allaskaapeille BA6M2 ja CA6M2 Altaat 31

34 Sopiva allas on kaunis ja käytännöllinen Posliiniallas BX6 Posliiniallas BX12 Altaat Altaissa mukana ylivuotputki. Vesilukko ei kuulu toimitukseen. * Huomioi pituustoleranssi, allas yleensä leveämpi kuin ilmoitettu tarkka mitta. syv. 33/43,5 cm, *)lev. 60 cm paksuus n. 7 cm - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - yhteensopivuus allaskaapeille BA6M4 ja CA6M4 Posliiniallas BX9R syv. 33/43,5 cm, *)lev. 120 cm paksuus n. 7 cm - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - yhteensopivuus allaskaapeille BA6M4 ja CA6M4 Posliiniallas BX9L syv. 33/43,5 cm, *)lev. 90 cm allas oikealla paksuus n. 7 cm - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - yhteensopivuus allaskaapeille BA6M4 ja CA6M4 syv. 33/43,5 cm, *)lev. 90 cm allas vasemmalla paksuus n. 7 cm - valkoinen posliini - tarkoitettu vapaisiin asennuksiin - yhteensopivuus allaskaapeille BA6M4 ja CA6M4 Kuvassa ALLAS44 32

35 33

36 Valmistaja: Novart Oy PL 10, Nastola Kouvolantie Tilauksille alkaen. Oikeus muutoksiin pidätetään. Painosyistä värimuutoksia voi esiintyä. Tämä julkaisu on Novart Oy:n omaisuutta. Kopiointi on kiellettyä. 34
