1 FAG PowerTherm-lämmittimet vierintälaakereiden asentamiseen Tekniset tuotetiedot

2 Sisällysluettelo Vierintälaakereiden lämmittäminen ennen asennusta 2 FAG PowerTherm-lämmittimet 2 Suositeltavat FAG-varusteet 2 Sähkökäyttöiset FAG-lämpölevyt HEATER-PLATE 3 Induktiiviset FAG-lämmittimet 4 HEATER10 8 HEATER20 10 HEATER35 12 HEATER HEATER HEATER HEATER HEATER FAG-varusteet lämpömekaaniseen asennukseen 24 Lämpötilamittalaite TEMP-CHECK-CONTACT 24 Suojakäsineet 26 GLOVE1 26 GLOVE2 26 Laakerinkäsittelytyökalu BEARING-MATE 27 Tilausmerkinnät 28 INA- ja FAG-tuotemerkkien tilausmerkinnät on yhtenäistetty. Tässä esitteessä käytetään uusia tilausmerkintöjä, jotka ovat voimassa vain Euroopassa. Euroopan ulkopuolisissa maissa käytetään vanhoja tilausmerkintöjä (ks. s. 28).

3 Vierintälaakereiden lämmittäminen ennen asennusta FAG PowerTherm-lämmittimet Varusteet Vierintälaakereiden lämmittäminen ennen asennusta Laakereita on hyvä lämmittää ennen asennusta, jos ne asennetaan lieriöakselille tiukalla sovitteella. Laakerit laajenevat sopivasti 80 C 100 C:n lämpötilassa. Tuotevalikoimamme sisältää lukuisia erikokoisille laakereille soveltuvia FAG-lämmittimiä. Lämmityksen aikana lämpötilaa on seurattava tarkasti. Lämpötila ei saa ylittää 120 C tai materiaalin rakenne ja kovuus voivat muuttua. Lämmitettyjä työkappaleita asennettaessa tulee käyttää suojakäsineitä. Oikeat FAG-varusteet, kuten lämpötilamittalaitteet, suojakäsineet ja laakerinkäsittelytyökalut, auttavat sinua asentamaan lämmitetyt vierintälaakerit turvallisesti. FAG PowerTherm -lämmittimet PowerTherm-lämmittimillä vierintälaakerit ja muut symmetriset rengasmaiset teräskappaleet voidaan lämmittää turvallisesti ja taloudellisesti. Pienten laakereiden ja työkappaleiden lämmittämiseen soveltuvat sähkökäyttöiset FAG HEATER-PLATE -lämpölevyt. Tuotevalikoimassamme on kahdeksan induktiivista FAG HEATER-lämmitintä, joilla voidaan lämmittää max kg:n työkappaleita. Näiden lämmittimien suorituskyky ja turvallisuus on vieläkin parempi kuin niitä edeltävillä malleilla. Pöytämallisten lämmittimien HEATER10 HEATER300 (HEATER300 -malliin saatavana lisävarusteena pyörällinen teline) ohella tarjoamme suurten laakereiden ja työkappaleiden lämmittämiseen telinemalleja HEATER600 HEATER3000. Suositeltavat FAG-varusteet lämpötilamittalaite TEMP-CHECK-CONTACT suojakäsineet GLOVE1 tai GLOVE2 laakerinkäsittelytyökalu BEARING-MATE Tarkempia tietoja FAG-varusteista lämpömekaaniseen asennukseen löydät sivulta 24 alkaen. Induktiivinen lämmitin HEATER10 Suojakäsineet GLOVE1 Laakerinkäsittelytyökalu BEARING-MATE 2

4 Sähkökäyttöiset FAG-lämpölevyt HEATER-PLATE Sähkökäyttöiset FAG-lämpölevyt FAG-lämpölevy HEATER-PLATE Säädettävällä HEATER-PLATE-lämpölevyllä voidaan lämmittää vierintälaakereita (max. 120 C) ja pieniä, alle 5 kg:n painoisia koneenosia. Lämmittimen irrotettava kansi suojaa työkappaleita epäpuhtauksilta sekä takaa tasaisen ja nopean lämmityksen. Tämä edullinen lämmitin on huoltovapaa ja helppokäyttöinen. Mitat (L~S~K): 390~270~156 mm Levyn mitat (LxS): 380~180 mm Teho: max W, 230 V/50 Hz Lämpötilan säätö: portaaton +50 C +200 C Paino: 5,6 kg Tilausmerkintä: HEATER-PLATE Tilausmerkintä mallille, jossa jännite 115 V/60 Hz: HEATER-PLATE-115V FAG-lämpölevy HEATER-PLATE-370C HEATER-PLATE-370C soveltuu erityisesti FAG alumiinilämmitysrenkaiden HEATING-RING lämmittämiseen (ks. WL ). Sillä voidaan lämmittää myös vierintälaakereita (max. 120 C). Työkappaleen ulkohalkaisija saa olla enintään 370 mm ja paino 20 kg. Mitat (LxSxK): 360x360x170 mm Levyn mitat (LxS): 350x350 mm Teho: max W, 230 V/50 Hz Lämpötilan säätö: portaaton +100 C +370 C Paino: 13 kg Tilausmerkintä: HEATER-PLATE-370C Tilausmerkintä mallille, jossa jännite 115 V/60 Hz: pyydettävä erikseen FAG-lämpölevy HEATER-PLATE FAG-lämpölevy HEATER-PLATE-370C 3

5 Induktiiviset FAG-lämmittimet Käyttö Tilausmerkintäjärjestelmä Työkappaleen kohdistus Edut Induktiiviset FAG-lämmittimet Käyttö Monet vierintälaakerit ja muut rengasmaiset teräskappaleet asennetaan akselille tiukalla sovitteella. Etenkin suuret osat on helpompi asentaa, jos niitä lämmitetään ennen asennusta (vierintälaakerit max. 120 C). Induktiivinen lämmitysmenetelmä on ylivoimainen verrattuna perinteisiin menetelmiin (lämpöuuni, lämpölevy, öljykylpy). Induktiivinen lämmitysmenetelmä on nopea ja puhdas. Siksi se soveltuu erityisen hyvin sarja-asennukseen. Induktiivisilla lämmittimillä voidaan lämmittää kokonaisia laakereita, lieriörulla- tai neulalaakerin renkaita ja muita symmetrisiä rengasmaisia teräskappaleita, kuten sokkelorenkaita, kytkimiä, kiristysrenkaita, jne. Suosittelemme, että palkkien kosketuspinnat voidellaan ohuesti vierintälaakerirasvalla, esim. FAG Arcanol-rasvalla. Näin lämmönsiirto tehostuu ja äänitaso alenee. Tilausmerkintäjärjestelmä Lämmittimen tilausmerkinnästä nähdään työkappaleen enimmäispaino, esim. 35 kg HEATER35 -lämmittimellä. Palkkikoko ilmaistaan tilausmerkinnässä antamalla lämmitettävän työkappaleen pienin mahdollinen sisähalkaisija. Esim. tilausmerkintä palkille, joka soveltuu sisähalkaisijaltaan vähintään 20 mm:n työkappaleille: HEATER35.LEDGE-20, ks. alla oleva esimerkkitaulukko. Työkappaleen kohdistus Lämmittimen palkin tulee täyttää työkappaleen sisähalkaisija optimaalisesti. Mitä suurempi palkin poikkileikkaus on, sitä lyhyempi lämmitysaika saavutetaan. Vierintälaakereita lämmitettäessä magneettinen lämpöanturi tulee keskittää sisärenkaan otsapinnalle. Rasva- ja öljyjäämät tulee poistaa ensin. Edut nopea, energiaa säästävä työskentely sopii vierintälaakereille ja muille rengasmaisille teräskappaleille erittäin turvallinen ympäristöystävällinen, öljytön (ei jälkikäsittelyä) tasainen, säädettävä lämmitys helppokäyttöinen automaattinen magneettisuuden poisto tehokas, sillä kuhunkin kohteeseen voidaan valita parhaiten sopiva laitekoko Esimerkkejä (lämmitettävien laakereiden enimmäispaino 30 kg) Vierintälaakeri Laakerin paino Laakerin sisähalkaisija Lämmitin Palkki Tilausmerkintä Tilausmerkintä Tilausmerkintä FAG kg mm FAG FAG E HEATER35 HEATER35.LEDGE-70 1) E1 1,9 50 HEATER35.LEDGE ,4 20 HEATER35.LEDGE-20 1) sisältyy toimitukseen 4

6 Induktiiviset FAG-lämmittimet Toimintaperiaate Toimintatavat Turvallisuus Toimintaperiaate Lämmitin koostuu periaatteessa virroitetusta rautasydänkelasta (ensiökäämi), joka tuottaa voimakasta induktiovirtaa oikosuljetussa toisiopiirissä (vierintälaakerit ja muut teräskappaleet) pienjännitteellä. Asennettava työkappale lämpiää nopeasti. Ei-metalliset osat ja itse lämmitin eivät lämpene. Toimintatavat Lämpötilaohjautuvassa lämmityksessä valitaan lämmityslämpötila 50 C 240 C:n lämpöalueella (vierintälaakerit max. 120 C). Lämmitys käynnistetään Startnäppäintä painamalla. Äänimerkki ja vilkkuva näyttö ilmoittavat, milloin säädetty lämpötila on saavutettu. Lämmitin pitää työkappaleen lämpötilan valitulla tasolla. Lämmitys lopetetaan painamalla Stop-näppäintä, jolloin lämmitin poistaa magneettisuuden työkappaleesta automaattisesti. Aikaohjautuvassa lämmityksessä valitaan lämmitysaika, joka voi olla enintään 99 minuuttia 59 sekuntia. Säädetyn ajan kuluttua lämmitin poistaa magneettisuuden laakerista automaattisesti. Äänimerkki ilmoittaa, kun lämmitysaika loppuu. Suosittelemme aikaohjausta, mikäli samaa laakeria lämmitetään sarjoissa tai työkappaleen lämmityslämpötila on erittäin korkea (max. 400 C). Kaikkien FAG-lämmittimien tehoa voidaan pienentää. Näin myös pienet ja herkät työkappaleet voidaan lämmittää. Turvallisuus FAG-lämmittimissä on CE-merkintä. Lämmittimet ilmoittavat käyttö- ja toimintavirheistä äänimerkillä ja vilkkuvalla näytöllä. Näin käy, mikäli lämpötila-anturi ei ole oikein kiinnitetty, anturi tai anturin johto on vahingoittunut tai lämmitettävä työkappale on liian painava lämmittimelle. Kaikissa induktiivisissa lämmittimissä esiintyy voimakkaita magneettikenttiä. Magneettikenttä voi vahingoittaa sydämentahdistajia, kelloja, levykkeitä, luottokortteja ja muita tietovälineitä sekä laitteiden virtapiirejä. Varmuusetäisyyden tulee olla kaksi metriä. Lämmittimiä ei saa käyttää kosteassa paikassa eikä räjähdysalttiissa tilassa. Käyttöohje ja suojakäsineet sisältyvät toimitukseen. 5

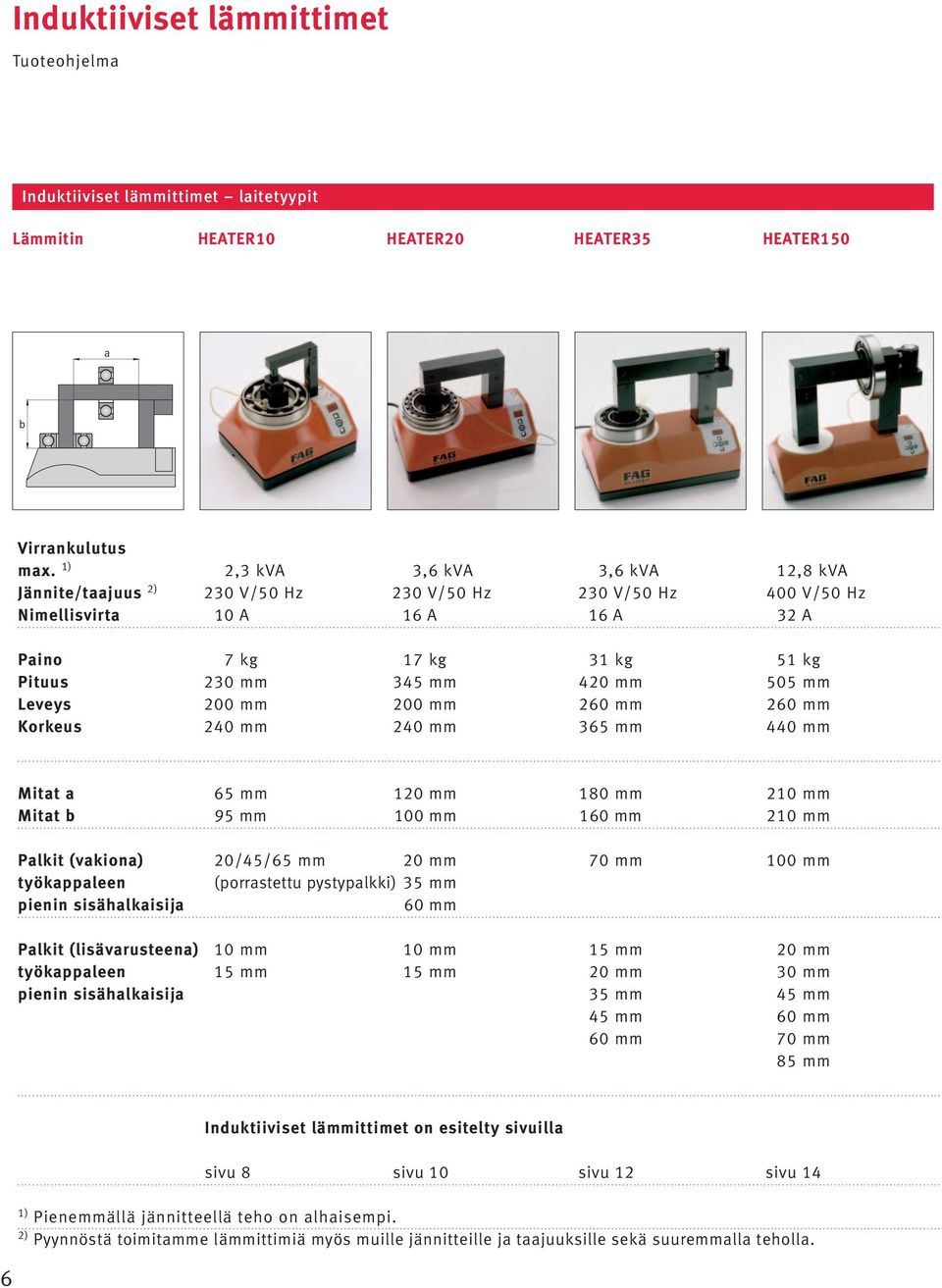

7 Tuoteohjelma Induktiiviset lämmittimet laitetyypit Lämmitin HEATER10 HEATER20 HEATER35 HEATER150 a b Virrankulutus max. 1) 2,3 kva 3,6 kva 3,6 kva 12,8 kva Jännite/taajuus 2) 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz 400 V/50 Hz Nimellisvirta 10 A 16 A 16 A 32 A Paino 7 kg 17 kg 31 kg 51 kg Pituus 230 mm 345 mm 420 mm 505 mm Leveys 200 mm 200 mm 260 mm 260 mm Korkeus 240 mm 240 mm 365 mm 440 mm Mitat a 65 mm 120 mm 180 mm 210 mm Mitat b 95 mm 100 mm 160 mm 210 mm Palkit (vakiona) 20/45/65 mm 20 mm 70 mm 100 mm työkappaleen (porrastettu pystypalkki) 35 mm pienin sisähalkaisija 60 mm Palkit (lisävarusteena) 10 mm 10 mm 15 mm 20 mm työkappaleen 15 mm 15 mm 20 mm 30 mm pienin sisähalkaisija 35 mm 45 mm 45 mm 60 mm 60 mm 70 mm 85 mm 6 Induktiiviset lämmittimet on esitelty sivuilla sivu 8 sivu 10 sivu 12 sivu 14 1) Pienemmällä jännitteellä teho on alhaisempi. 2) Pyynnöstä toimitamme lämmittimiä myös muille jännitteille ja taajuuksille sekä suuremmalla teholla.

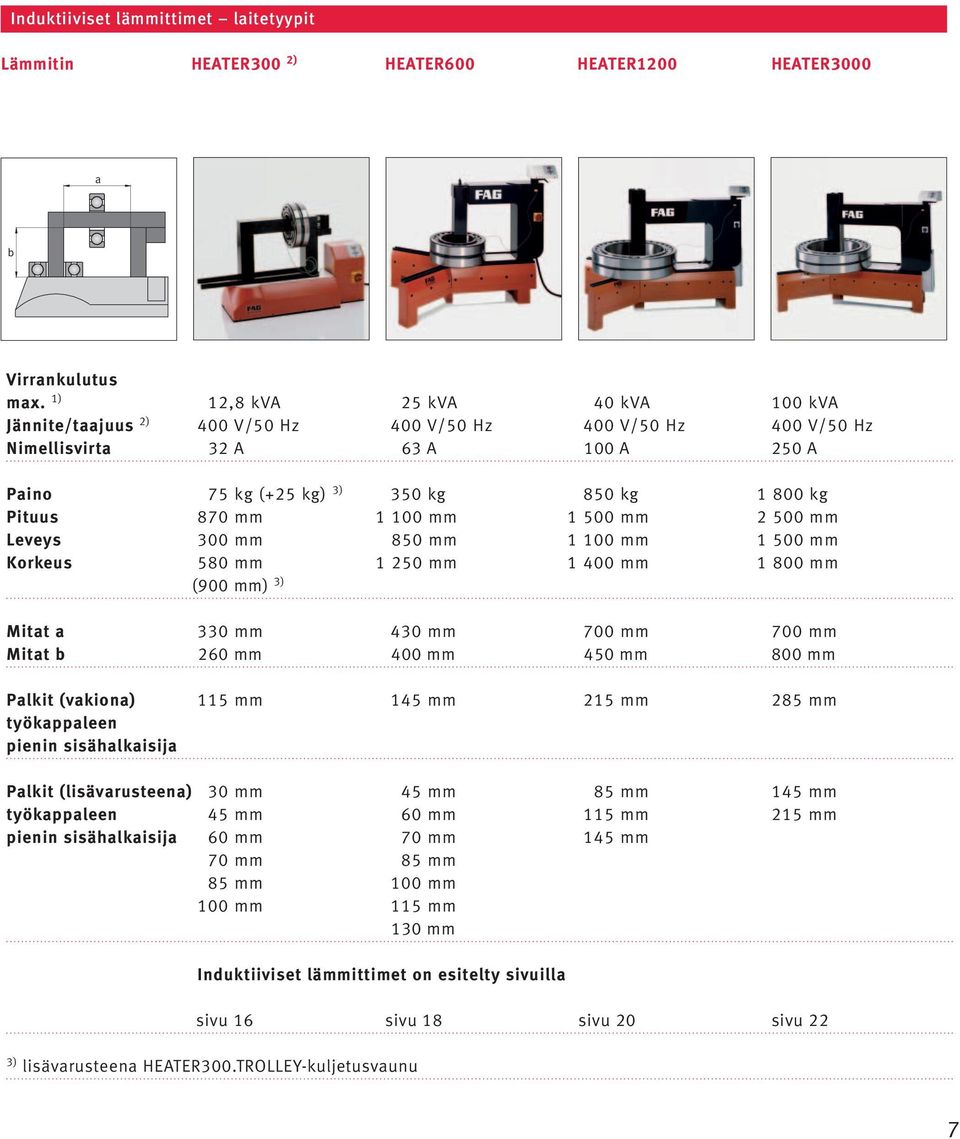

8 laitetyypit Lämmitin HEATER300 2) HEATER600 HEATER1200 HEATER3000 a b Virrankulutus max. 1) 12,8 kva 25 kva 40 kva 100 kva Jännite/taajuus 2) 400 V/50 Hz 400 V/50 Hz 400 V/50 Hz 400 V/50 Hz Nimellisvirta 32 A 63 A 100 A 250 A Paino 75 kg (+25 kg) 3) 350 kg 850 kg kg Pituus 870 mm mm mm mm Leveys 300 mm 850 mm mm mm Korkeus 580 mm mm mm mm (900 mm) 3) Mitat a 330 mm 430 mm 700 mm 700 mm Mitat b 260 mm 400 mm 450 mm 800 mm Palkit (vakiona) 115 mm 145 mm 215 mm 285 mm työkappaleen pienin sisähalkaisija Palkit (lisävarusteena) 30 mm 45 mm 85 mm 145 mm työkappaleen 45 mm 60 mm 115 mm 215 mm pienin sisähalkaisija 60 mm 70 mm 145 mm 70 mm 85 mm 85 mm 100 mm 100 mm 115 mm 130 mm Induktiiviset lämmittimet on esitelty sivuilla sivu 16 sivu 18 sivu 20 sivu 22 3) lisävarusteena HEATER300.TROLLEY-kuljetusvaunu 7

9 HEATER10 Induktiivinen lämmitin HEATER10 Induktiivinen FAG-lämmitin HEATER10 soveltuu laakereille, joiden sisähalkaisija on vähintään 20 mm (lisävarustepalkilla 10 mm) ja enimmäispaino 10 kg. Sitä voidaan käyttää myös tiivistettyjen ja rasvattujen laakereiden sekä muiden rengasmaisten teräskappaleiden lämmittämiseen. Lämmittimessä on ylös kääntyvä kääntöpalkki ja magneettilämpötila-anturi. Se on helppo kuljettaa tukevassa kantolaukussa. Lämmitin soveltuukin erityisen hyvin kentällä tehtäviin asennuksiin. Laakeri asetetaan suurimpaan mahdolliseen pystypalkkiin kääntöpalkin ollessa yläasennossa. Sitten kääntöpalkki lasketaan paikalleen pystypalkin päälle. Kääntö- ja pystypalkin kosketuspinnat on hiottu niin, että hukkateho jää mahdollisimman alhaiseksi. Lämmitin voidaan kytkeä normaaliin kaksinapaiseen suojapistorasiaan, joka on suojattu 10 A:n sulakkeella. Näppäimistö on selkeä ja sitä on helppo käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Kaikki toiminnot ovat ohjattavissa kolmella näppäimellä (kaksi lämpötilan säätöön, yksi käynnistämiseen ja sammuttamiseen). Lämmitin toimii lämpötilaohjautuvasti (ks. s. 5). Lämmittimeen on saatavana lisävarusteena palkkeja, jotka mahdollistavat sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen. 8 Tilausmerkintä: HEATER10

10 HEATER10 Tekniset tiedot Käyttökohde Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 20 mm (lisävarustepalkilla vähintään 10 mm) enintään 10 kg Sähkötiedot Jännite 230 V Taajuus 50 Hz Virrankulutus 2,3 kva Nimellisvirta 10 A Jälkimagnetismi < 2 A/cm Kytkentäaika 100 % Toimituslaajuus: käyttövalmis lämmitin, joka sisältää porrastetun pystypalkin, kääntöpalkin ja magneettilämpötilaanturin kantolaukussa Täydellinen lämmitin HEATER10 230~200~ Varaosat Kääntöpalkki HEATER10.LEDGE-20 14~14~ ,15 Magneettilämpötila-anturi HEATER10.SENSOR 0,05 Sähkö-varaosasarja HEATER10.ETRONIC 0,45 Lisävarustepalkki HEATER10.LEDGE-10 7~7~ ,04 Lisävarustepalkki HEATER10.LEDGE-15 10~10~ ,08 Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 115 V/60 Hz: HEATER10-115V-60HZ 9

11 HEATER20 Induktiivinen lämmitin HEATER20 Induktiivinen FAG-lämmitin HEATER20 soveltuu laakereille, joiden sisähalkaisija on vähintään 20 mm (lisävarustepalkilla 10 mm) ja enimmäispaino 20 kg. Sitä voidaan käyttää myös tiivistettyjen ja rasvattujen laakereiden sekä muiden rengasmaisten teräskappaleiden lämmittämiseen. Lämmittimessä on palkit ja magneettilämpötila-anturi. Se on helppo kuljettaa kätevässä kuljetus- ja suojakotelossa. Lämmitin soveltuukin erityisen hyvin liikkuviin asennustehtäviin. Molemmilla sivuilla olevat pystypalkit kannattavat vaakapalkkia. Lämmitettävä työkappale asetetaan joko induktiokäämin päällä olevalle pyöreälle pinnalle tai yhteen kolmesta palkista. Vaaka- ja pystypalkin kosketuspinnat on hiottu niin, että hukkateho jää mahdollisimman alhaiseksi. Lämmitin voidaan kytkeä normaaliin kaksinapaiseen suojapistorasiaan, joka on suojattu 16 A:n sulakkeella. Näppäimistö on selkeä ja sitä on helppo käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Kaikki toiminnot ovat ohjattavissa kolmella näppäimellä (kaksi lämpötilan säätöön, yksi käynnistämiseen ja sammuttamiseen). Lämmitin toimii lämpötilaohjautuvasti (ks. s. 5). Lämmittimeen on saatavana lisävarusteena palkkeja, jotka mahdollistavat sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen, ks. tekniset tiedot. 10 Tilausmerkintä: HEATER20

12 HEATER20 Tekniset tiedot Käyttökohde Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 20 mm (lisävarustepalkilla vähintään 10 mm) enintään 20 kg Sähkötiedot Jännite 230 V Taajuus 50 Hz Virrankulutus 3,6 kva Nimellisvirta 16 A Jälkimagnetismi < 2 A/cm Kytkentäaika 100 % Toimituslaajuus: käyttövalmis lämmitin, joka sisältää 3 palkkia ja magneettilämpötila-anturin kuljetusja suojakotelossa Täydellinen lämmitin HEATER20 345~200~ Varaosat Vaakapalkki HEATER20.LEDGE-20 14~14~ ,3 Vaakapalkki HEATER20.LEDGE-35 25~25~ ,9 Vaakapalkki HEATER20.LEDGE-60 40~40~ ,5 Magneettilämpötila-anturi HEATER.SENSOR 0,05 Sähkö-varaosasarja HEATER20.ETRONIC 0,45 Vaakapalkki HEATER20.LEDGE-10 7~7~ ,08 Vaakapalkki HEATER20.LEDGE-15 10~10~ ,15 Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 115 V/60 Hz: HEATER20-115V-60HZ 11

13 HEATER35 Induktiivinen lämmitin HEATER35 Induktiivinen FAG-lämmitin HEATER35 soveltuu laakereille, joiden sisähalkaisija on vähintään 70 mm (lisävarustepalkilla 15 mm) ja enimmäispaino 35 kg. Sitä voidaan käyttää myös tiivistettyjen ja rasvattujen laakereiden sekä muiden rengasmaisten teräskappaleiden lämmittämiseen. Lämmittimen kotelo on tukevaa, naarmutuksen kestävää polyuretaania. Kuljettaminen on helppoa sivuille upotettujen kädensijojen ansiosta. Molemmilla sivuilla olevat pystypalkit kannattavat kiertopalkkia. Lämmitettävä työkappale asetetaan joko induktiokäämin päällä olevalle pyöreälle pinnalle tai riippumaan vaakasuoraan kiertopalkkiin. Kierto- ja pystypalkin kosketuspinnat on hiottu niin, että hukkateho jää mahdollisimman alhaiseksi. Lämmitin voidaan kytkeä normaaliin kaksinapaiseen suojapistorasiaan, joka on suojattu 16 A:n sulakkeella. Selkeässä näppäimistössä on helpposelitteiset symbolit eri toiminnoille ja sitä voidaan käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Kaikki toiminnot ovat ohjattavissa viidellä näppäimellä. Lämmitin toimii lämpötila- tai aikaohjautuvasti (ks. s. 5). Lisätoiminnot lämpötilan ja ajan mitatut arvot lämpötilan näyttö: C tai F Lämmittimeen on saatavana lisävarusteena palkkeja ja kiertopalkkeja, jotka mahdollistavat sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen, ks. tekniset tiedot. 12 Tilausmerkintä: HEATER35

14 HEATER35 Tekniset tiedot Käyttökohde Aikaohjattava lämmitys Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä max. 99 min 59 s (50 C 400 C) säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 70 mm (lisävarustepalkilla vähintään 15 mm) enintään 35 kg Sähkötiedot Jännite 230 V Nimellisvirta 16 A Taajuus 50 Hz Jälkimagnetismi < 2 A/cm Virrankulutus 3,6 kva Kytkentäaika 100 % Toimituslaajuus: käyttövalmis lämmitin, joka sisältää kiertopalkin ja magneettilämpötila-anturin Täydellinen lämmitin HEATER35 420~260~ Varaosat Kiertopalkki HEATER35.LEDGE-70 50~50~ ,3 Magneettilämpötila-anturi HEATER.SENSOR Sähkö-varaosasarja HEATER35.ETRONIC Lisävarustepalkki HEATER35.LEDGE-15 10~10~ ,2 Lisävarustepalkki HEATER35.LEDGE-20 14~14~ ,4 Kiertopalkki HEATER35.LEDGE-35 25~25~ ,3 Kiertopalkki HEATER35.LEDGE-45 30~30~ ,8 Kiertopalkki HEATER35.LEDGE-60 40~40~ ,4 Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 115 V/60 Hz: HEATER35-115V-60HZ 13

15 HEATER150 Induktiivinen lämmitin HEATER150 Induktiivinen FAG-lämmitin HEATER150 lämmittää rengasmaiset metallikappaleet, joiden sisähalkaisija on vähintään 100 mm (lisävarustepalkilla 20 mm) enintään 400 C:een. Lämmittimen korkean hyötysuhteen vuoksi (cos ϕ >0,6) sillä voidaan lämmittää erittäin nopeasti jopa 150 kg:n painoisia työkappaleita. Lämmittimen kotelo on tukevaa, naarmutuksen kestävää polyuretaania. Molemmilla sivuilla olevat pystypalkit kannattavat kiertopalkkia. Lämmitettävä työkappale asetetaan joko induktiokäämin päällä olevalle pyöreälle pinnalle tai riippumaan vaakasuoraan kiertopalkkiin. Selkeässä näppäimistössä on helpposelitteiset symbolit eri toiminnoille ja sitä voidaan käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Lämmittimen perusmalli sisältää magneettilämpötila-anturin, jolla lämpötila voidaan säätää korkeimmillaan 240 C:een. Nimellisjännite on 400 V, taajuus 50 Hz. Lämmitin toimii lämpötila- tai aikaohjautuvasti (ks. s. 5). Lisätoiminnot magneettisuuden poisto ilman lämmitystä ohjelman keskeytys lämpötilan tosiarvon näyttö Lämmittimeen on saatavana lisävarusteena palkkeja ja kiertopalkkeja, jotka mahdollistavat sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen, ks. tekniset tiedot. 14 Tilausmerkintä: HEATER150

16 HEATER150 Tekniset tiedot Käyttökohde Aikaohjattava lämmitys Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä 0 99 min 59 s (50 C 400 C) säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 100 mm (lisävarustepalkilla vähintään 20 mm) enintään 150 kg Sähkötiedot Nimellisjännite 400 V Nimellisvirta 32 A Taajuus 50/60 Hz Jälkimagnetismi < 2 A/cm Virrankulutus 12,8 kva Toimituslaajuus: käyttövalmis lämmitin, joka sisältää kiertopalkin ja magneettilämpötila-anturin Täydellinen lämmitin HEATER ~260~ Varaosat Kiertopalkki HEATER150.LEDGE ~70~ ,8 Magneettilämpötila-anturi HEATER.SENSOR 0,05 Sähkö-varaosasarja HEATER150.ETRONIC 0,45 Lisävarustepalkki HEATER150.LEDGE-20 14~14~ ,5 Kiertopalkki HEATER150.LEDGE-30 20~20~ ,1 Kiertopalkki HEATER150.LEDGE-45 30~30~ ,4 Kiertopalkki HEATER150.LEDGE-60 40~40~ ,2 Kiertopalkki HEATER150.LEDGE-70 50~50~ ,6 Kiertopalkki HEATER150.LEDGE-85 60~60~ ,4 Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 460 V/60 Hz: HEATER V-60HZ 15

17 HEATER300 Induktiivinen lämmitin HEATER300 Induktiivinen FAG-lämmitin HEATER300 lämmittää rengasmaiset metallikappaleet, joiden sisähalkaisija on vähintään 115 mm (lisävarustepalkilla 30 mm) max. 400 C:een. Lämmittimen korkean hyötysuhteen vuoksi (cos ϕ >0,6) sillä voidaan lämmittää erittäin nopeasti jopa 300 kg:n painoisia työkappaleita. Lämmittimen kotelo on tukevaa, naarmutuksen kestävää polyuretaania. Molemmilla sivuilla olevat pystypalkit kannattavat kiertopalkkia. Lämmitettävä työkappale asetetaan joko induktiokäämin päällä oleville kiskoille tai riippumaan vaakasuoraan kiertopalkkiin. Selkeässä näppäimistössä on helpposelitteiset symbolit eri toiminnoille ja sitä voidaan käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Lämmittimen perusmalli sisältää magneettilämpötila-anturin, jolla lämpötila voidaan säätää korkeimmillaan 240 C:een. Nimellisjännite on 400 V, taajuus 50 Hz. Lämmitin toimii lämpötila- tai aikaohjautuvasti (ks. s. 5). Lisätoiminnot magneettisuuden poisto ilman lämmitystä ohjelman keskeytys lämpötilan ja ajan oletus- ja tosiarvon näyttö Lämmittimeen on saatavana lisävarusteena kiertopalkkeja, jotka mahdollistavat sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen, ks. tekniset tiedot. Pyydettäessä toimitamme siirrettävän mallin. Lisävarusteena saatavalla HEATER300.TROLLEYkuljetusvaunulla lämmitin voidaan siirtää nopeasti ja turvallisesti käyttökohteesta toiseen. 16 Tilausmerkintä: HEATER300

18 HEATER300 Tekniset tiedot Käyttökohde Aikaohjattava lämmitys Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä 0 99 min 59 s (50 C 400 C) säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 115 mm (lisävarustepalkilla vähintään 30 mm) enintään 300 kg Sähkötiedot Nimellisjännite 400 V Nimellisvirta 32 A Taajuus 50/60 Hz Jälkimagnetismi < 2 A/cm Virrankulutus 12,8 kva Toimituslaajuus: käyttövalmis lämmitin, joka sisältää kiertopalkin ja magneettilämpötila-anturin Täydellinen lämmitin HEATER ~300~ Varaosat Kiertopalkki HEATER300.LEDGE ~80~ ,5 Magneettilämpötila-anturi HEATER.SENSOR 0,05 Sähkö-varaosasarja HEATER300.ETRONIC 0,45 Kiertopalkki HEATER300.LEDGE-30 20~20~ ,5 Kiertopalkki HEATER300.LEDGE-45 30~30~ ,3 Kiertopalkki HEATER300.LEDGE-60 40~40~ ,9 Kiertopalkki HEATER300.LEDGE-70 50~50~ ,2 Kiertopalkki HEATER300.LEDGE-85 60~60~ ,2 Kiertopalkki HEATER300.LEDGE ~70~ Kuljetusvaunu HEATER300.TROLLEY 900~500~ Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 460 V/60 Hz: HEATER V-60HZ 17

19 HEATER600 Induktiivinen lämmitin HEATER600 Induktiivinen FAG-lämmitin HEATER600 lämmittää rengasmaiset metallikappaleet, joiden sisähalkaisija on vähintään 145 mm (lisävarustepalkilla 45 mm) max. 400 C:een. Lämmittimen korkean hyötysuhteen vuoksi (cos ϕ >0,6) sillä voidaan lämmittää erittäin nopeasti jopa 600 kg:n painoisia työkappaleita. Täysiteräsrakenne on pinnoitettu iskun- ja korroosionkestävällä muovilla. Pystypalkki nostetaan paikaltaan käsin tai nostimella. Laakeri asetetaan kiskoille ja keskitetään ennen kuin pystypalkki asetetaan paikalleen. Työkappale voidaan myös asettaa vaakasuoraan palkkiin. Selkeässä näppäimistössä on helpposelitteiset symbolit eri toiminnoille ja sitä voidaan käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Lämmittimen perusmalli sisältää magneettilämpötila-anturin, jolla lämpötila voidaan säätää korkeimmillaan 240 C:een. Nimellisjännite on 400 V, taajuus 50 Hz. Lämmitin toimii lämpötila- tai aikaohjautuvasti (ks. s. 5). Lisätoiminnot magneettisuuden poisto ilman lämmitystä ohjelman keskeytys Lämmittimeen on saatavana lisävarusteena pienempiä palkkeja, jotka mahdollistavat sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen, ks. tekniset tiedot. 18 Tilausmerkintä: HEATER600

20 HEATER600 Tekniset tiedot Käyttökohde Aikaohjattava lämmitys Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä 0 99 min 59 s (50 C 400 C) säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 145 mm (lisävarustepalkilla vähintään 45 mm) enintään 600 kg Sähkötiedot Nimellisjännite 400 V Nimellisvirta 63 A Taajuus 50/60 Hz Jälkimagnetismi < 2 A/cm Virrankulutus 25 kva Toimituslaajuus: käyttövalmis lämmitin, joka sisältää palkin ja magneettilämpötila-anturin Täydellinen lämmitin HEATER ~850~ Varaosat Lisävarustepalkki HEATER600.LEDGE ~100~ Magneettilämpötila-anturi HEATER.SENSOR 0,05 Sähkö-varaosasarja HEATER600.ETRONIC 0,45 Lisävarustepalkki HEATER600.LEDGE-45 30~30~ ,7 Lisävarustepalkki HEATER600.LEDGE-60 40~40~ ,4 Lisävarustepalkki HEATER600.LEDGE-70 50~50~ ,8 Lisävarustepalkki HEATER600.LEDGE-85 60~60~ ,5 Lisävarustepalkki HEATER600.LEDGE ~70~ ,9 Lisävarustepalkki HEATER600.LEDGE ~80~ Lisävarustepalkki HEATER600.LEDGE ~90~ ,5 Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 460 V: HEATER V 19

21 HEATER1200 Induktiivinen lämmitin HEATER1200 Induktiivinen FAG-lämmitin HEATER1200 lämmittää rengasmaiset metallikappaleet, joiden sisähalkaisija on vähintään 215 mm (lisävarustepalkilla 85 mm) max. 400 C:een. Lämmittimen korkean hyötysuhteen vuoksi (cos ϕ >0,6) sillä voidaan lämmittää erittäin nopeasti jopa kg:n painoisia työkappaleita. Täysiteräsrakenne on pinnoitettu iskun- ja korroosionkestävällä muovilla. Pystypalkki nostetaan paikaltaan käsin tai nostimella. Laakeri asetetaan kiskoille ja keskitetään ennen kuin pystypalkki asetetaan paikalleen. Työkappale voidaan myös asettaa vaakasuoraan palkkiin. Selkeässä näppäimistössä on helpposelitteiset symbolit eri toiminnoille ja sitä voidaan käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Lämmittimen perusmalli sisältää magneettilämpötila-anturin, jolla lämpötila voidaan säätää korkeimmillaan 240 C:een. Nimellisjännite on 400 V, taajuus 50 Hz. Lämmitin toimii lämpötila- tai aikaohjautuvasti (ks. s. 5). Lisätoiminnot magneettisuuden poisto ilman lämmitystä ohjelman keskeytys Lämmittimeen on saatavana lisävarusteena pienempiä palkkeja, jotka mahdollistavat sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen, ks. tekniset tiedot. Johto ja pistoke eivät sisälly toimitukseen. 20 Tilausmerkintä: HEATER1200

22 HEATER1200 Tekniset tiedot Käyttökohde Aikaohjattava lämmitys Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä 0 99 min 59 s (50 C 400 C) säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 215 mm (lisävarustepalkilla vähintään 85 mm) enintään 1200 kg Sähkötiedot Nimellisjännite 400 V Nimellisvirta 100 A Taajuus 50/60 Hz Jälkimagnetismi < 2 A/cm Virrankulutus 40 kva Toimituslaajuus: käyttövalmis lämmitin, joka sisältää palkin ja magneettilämpötila-anturin Täydellinen lämmitin HEATER ~1 100~ Varaosat Lisävarustepalkki HEATER1200.LEDGE ~150~ Magneettilämpötila-anturi HEATER.SENSOR 0,05 Sähkö-varaosasarja HEATER1200.ETRONIC 0,45 Lisävarustepalkki HEATER1200.LEDGE-85 60~60~ Lisävarustepalkki HEATER1200.LEDGE ~80~ ,7 Lisävarustepalkki HEATER1200.LEDGE ~100~ ,8 Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 230 V/60 Hz: HEATER V-60HZ 21

23 HEATER3000 Induktiivinen lämmitin HEATER3000 Induktiivinen FAG-lämmitin HEATER3000 lämmittää rengasmaiset metallikappaleet, joiden sisähalkaisija on vähintään 285 mm (lisävarustepalkilla 145 mm) max. 400 C:een. Lämmittimen korkean hyötysuhteen vuoksi (cos ϕ >0,6) sillä voidaan lämmittää erittäin nopeasti jopa kg:n painoisia työkappaleita. Täysiteräsrakenne on pinnoitettu iskun- ja korroosionkestävällä muovilla. Pystypalkki nostetaan paikaltaan käsin tai nostimella. Laakeri asetetaan kiskoille ja keskitetään ennen kuin pystypalkki asetetaan paikalleen. Työkappale voidaan myös asettaa vaakasuoraan palkkiin. Selkeässä näppäimistössä on helpposelitteiset symbolit eri toiminnoille ja sitä voidaan käyttää myös suojakäsineet kädessä. Kalvonäppäimistö on öljynkestävä, pöly- ja vesitiivis. Lämmittimen perusmalli sisältää magneettilämpötila-anturin, jolla lämpötila voidaan säätää korkeimmillaan 240 C:een. Nimellisjännite on 400 V, taajuus 50 Hz. Lämmitin toimii lämpötila- tai aikaohjautuvasti (ks. s. 5). Lisätoiminnot magneettisuuden poisto ilman lämmitystä ohjelman keskeytys Lämmittimeen on saatavana lisävarusteena pienempi palkki, joka mahdollistaa sisähalkaisijaltaan pienempien työkappaleiden lämmittämisen, ks. tekniset tiedot. Johto ja pistoke eivät sisälly toimitukseen. 22 Tilausmerkintä: HEATER3000

24 HEATER3000 Tekniset tiedot Käyttökohde Aikaohjattava lämmitys Lämpötilaohjattava lämmitys Laakerin sisähalkaisija d Laakerin paino m säädettävä 0 99 min 59 s (50 C 400 C) säädettävä 50 C 240 C lämpöalueella, vierintälaakereille suojapiirillä vähintään 285 mm (lisävarustepalkilla vähintään 145 mm) enintään kg Sähkötiedot Nimellisjännite 400 V Nimellisvirta 250 A Taajuus 50/60 Hz Jälkimagnetismi < 2 A/cm Virrankulutus 100 kva Toimituslaajuus: käyttövalmis lämmitin, joka sisältää palkin ja magneettilämpötila-anturin Täydellinen lämmitin HEATER ~1500~ Varaosat Palkki HEATER3000.LEDGE ~200~ Magneettilämpötila-anturi HEATER.SENSOR 0,05 Sähkö-varaosasarja HEATER3000.ETRONIC 0,45 Lisävarustepalkki HEATER3000.LEDGE ~100~ ,2 Lisävarustepalkki HEATER3000.LEDGE ~150~ Erikoismallit Lämmitin voidaan toimittaa myös V nimellisjännitteille, 50/60 Hz taajuksille Tilausesimerkki 480 V/60 Hz: HEATER V-60HZ Toimitamme myös erikoisvalmisteisia induktiivisia lämmittimiä työkappaleille, jotka painavat yli kg. Lämmittimet vastaavat teho- ja mittavaatimuksia. 23

25 Varusteet lämpömekaaniseen asennukseen Lämpötilamittalaite TEMP-CHECK-CONTACT Lämpötilamittalaite TEMP-CHECK-CONTACT Kosketukseen perustuvan FAG lämpötilamittalaitteen TEMP-CHECK-CONTACT näyttöalue on 60 C C. Pintalämpötilan mittausanturi TEMP-CHECK-CONTACT.SENSOR kuuluu toimitukseen. Se soveltuu lämpötiloille 60 C +300 C. Laitteella voidaan mitata lämpötilaa vierintälaakereista, pesistä ja voitelujärjestelmistä kunnonvalvonnassa lämmitettävistä vierintälaakereista ja osista asennettaessa Mikroprosessiohjatussa mittalaitteessa on yksirivinen näyttö numerokorkeus 14 mm. Sen kalvonäppäimistössä on seuraavat toiminnot: On/Off Hold (pitää mitatun arvon näytössä) Lisätoiminnot: Paristojännitteen näyttö (Low-Batt.-näyttö) automaattinen virrankatkaisu (Auto-OFF) 14 min jälkeen Lämpötilan näyttö C tai F. 24
