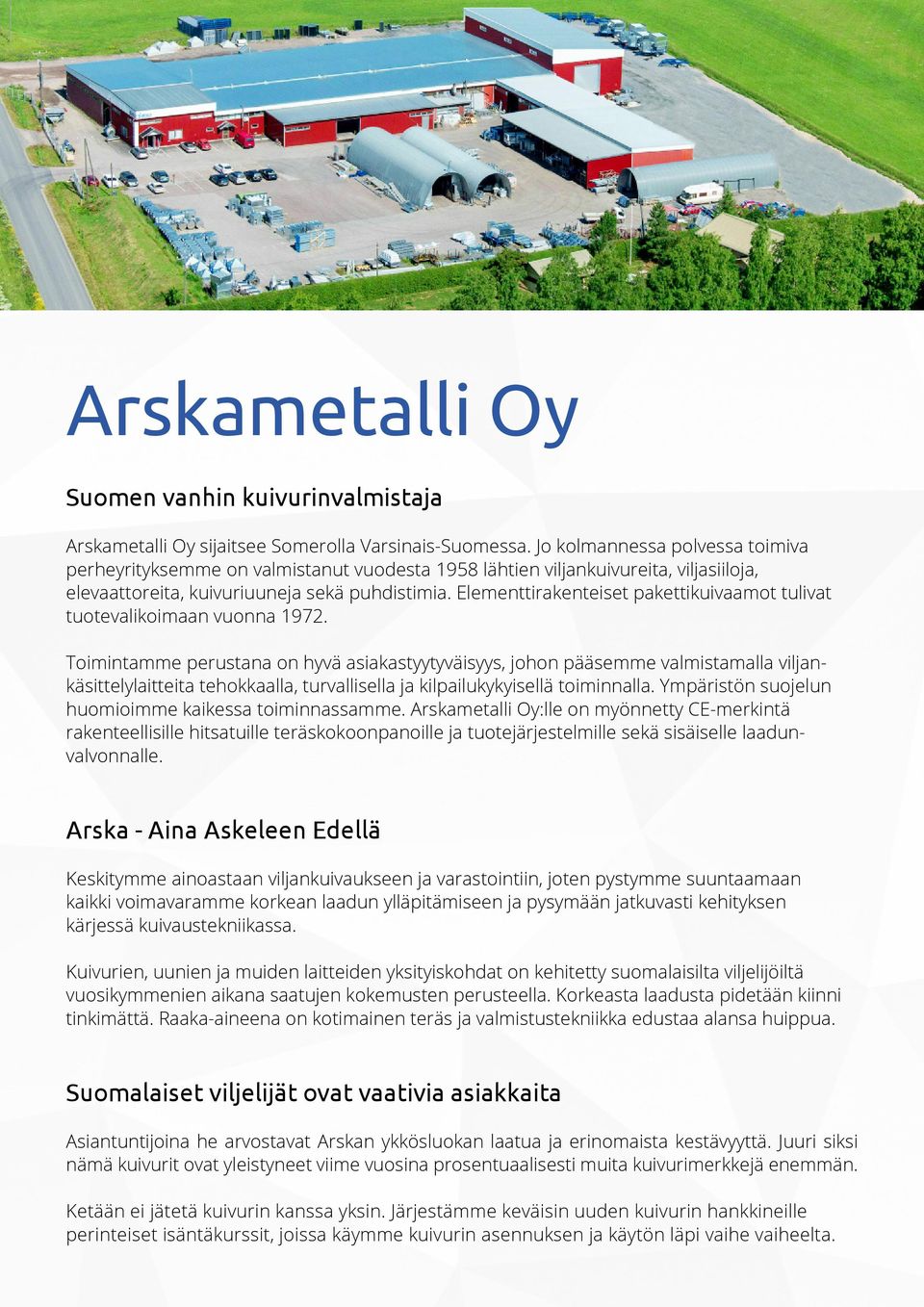

2 Arskametalli Oy Suomen vanhin kuivurinvalmistaja Arskametalli Oy sijaitsee Somerolla Varsinais-Suomessa. Jo kolmannessa polvessa toimiva perheyrityksemme on valmistanut vuodesta 1958 lähtien viljankuivureita, viljasiiloja, elevaattoreita, kuivuriuuneja sekä puhdistimia. Elementtirakenteiset pakettikuivaamot tulivat tuotevalikoimaan vuonna Toimintamme perustana on hyvä asiakastyytyväisyys, johon pääsemme valmistamalla viljankäsittelylaitteita tehokkaalla, turvallisella ja kilpailukykyisellä toiminnalla. Ympäristön suojelun huomioimme kaikessa toiminnassamme. Arskametalli Oy:lle on myönnetty CE-merkintä rakenteellisille hitsatuille teräskokoonpanoille ja tuotejärjestelmille sekä sisäiselle laadunvalvonnalle. Arska - Aina Askeleen Edellä Keskitymme ainoastaan viljankuivaukseen ja varastointiin, joten pystymme suuntaamaan kaikki voimavaramme korkean laadun ylläpitämiseen ja pysymään jatkuvasti kehityksen kärjessä kuivaustekniikassa. Kuivurien, uunien ja muiden laitteiden yksityiskohdat on kehitetty suomalaisilta viljelijöiltä vuosikymmenien aikana saatujen kokemusten perusteella. Korkeasta laadusta pidetään kiinni tinkimättä. Raaka-aineena on kotimainen teräs ja valmistustekniikka edustaa alansa huippua. Suomalaiset viljelijät ovat vaativia asiakkaita Asiantuntijoina he arvostavat Arskan ykkösluokan laatua ja erinomaista kestävyyttä. Juuri siksi nämä kuivurit ovat yleistyneet viime vuosina prosentuaalisesti muita kuivurimerkkejä enemmän. Ketään ei jätetä kuivurin kanssa yksin. Järjestämme keväisin uuden kuivurin hankkineille perinteiset isäntäkurssit, joissa käymme kuivurin asennuksen ja käytön läpi vaihe vaiheelta.

3 Yrityksen historia Kasvaneiden yritysten taustalla on usein sattumaa, toimiva idea sekä vahvaa uskoa ja näkemystä tulevaisuudesta. Näin on myös viljankuivurituotantoon keskittyneessä Arskametalli Oy:ssä. Kaikki alkoi, kun nykyisten yrittäjien isoisä Arvo Käkönen hankki omistukseensa 14 hehtaarin maatilan Tammelan Riihivalkamasta vuonna Vuonna 1958 Arvo otti rohkean askeleen ja rakensi tilansa yhteyteen osittain puurakenteisen siilokuivurin. Kuivuri oli ratkaisultaan todella edistyksellinen. Olemme Suomen vanhin kuivurinvalmistaja, joten tunnemme kuivurinvalmistuksen suunnittelusta tuotantoon. Tuotannossa hioutunut tietotaito sekä suomalaisilta viljelijöiltä vuosikymmenien aikana saadut kokemukset ovat yhdessä nostaneet Arskakuivurit kotimaisten kuivurien eliittiin. Arvon ensimmäinen kuivuri. Kuva vuodelta Arskametalli Oy puh. (02)

4 Pakettikuivaamot Perusmalliston tilavuudet» 138,8-825,6m 3 Kuivaamoelementit» 2,0 x 2,0m tilavuus 3,8m 3 korkeus 86cm» 2,0 x 2,5m tilavuus 4,8m 3 korkeus 86cm» 2,5 x 2,5m tilavuus 5,8m 3 korkeus 86cm - valmistettu sinkitystä teräslevystä - ulkoseinät saatavissa myös maalattuna - ainevahvuudet 1,5-2,0mm - päätyjen ainevahvuus 3,0mm - läpivientielementit ilmaputkille Rinteeseen tai tasamaalle Pakettikuivaamo on kannattavinta rakentaa rinteeseen. Näin saavutetaan paras mahdollinen tyhjennettävyys ja tehokas tilankäyttö. Alleajettavien siilojen sulkimet on suunnattu vinosti allaolevan auton lavan keskilinjaa kohti ja se pienentää lapioinnin tarvetta lastauksessa. Tasamaalle rakennettavien kuivaamojen tyhjennys tapahtuu elevaattorin avulla. Siilonpohjat» 2,0 x 2,0m tilavuus 1,2m 3 korkeus 87cm» 2,0 x 2,5m tilavuus 1,8m 3 korkeus 100cm» 2,5 x 2,5m tilavuus 2,3m 3 korkeus 123cm - toimitetaan koottuna - pohja- tai pintamaalattuna - suora tai vino kärkikappale - veitsi- tai läppäsuljin Lisävarusteet» kaatosuppilon ritilä» uunihuone» pari- tai liukuovet» kansiluukut» portaat» kattotuolit

5 Arska-kuivaamo on koti kuivurille ja varastotila viljalle Laitteisto ja rakennuselementit tehdään ensiluokkaisista raaka-aineista ammattitaidolla ja kokemuksella. Sinkitystä levystä valmistettujen elementtien ulkopinta maalataan halutessa asiakkaan toivomalla värillä jo tehtaalla. Sopiva Arska löytyy sekä karjatilan rehuviljankuivaukseen ja säilytykseen että suuren viljatilan kaupalliseen sadonkäsittelyyn. Samaan rakennukseen voidaan tarvittaessa järjestää tilaa vaikka lajittelulaitokselle. Rakenteissa käytetyt elementit täyttävät lujuus- ja rakennemääräykset. Tuhansilla suomalaisilla tiloilla käsitellään viljaa Arskalaitteilla. Elementtirakenteiset siilot toimivat Arskapakettikuivaamon sivuseininä. Siiloelementit ovat 86cm korkeita ja pohjakoot ovat 2,0 x 2,0m / 2,0 x 2,5m / 2,5 x 2,5m. Siilojen lukumäärä ja kokonaiskorkeus vaihtelevat kuivaamon koon mukaan.

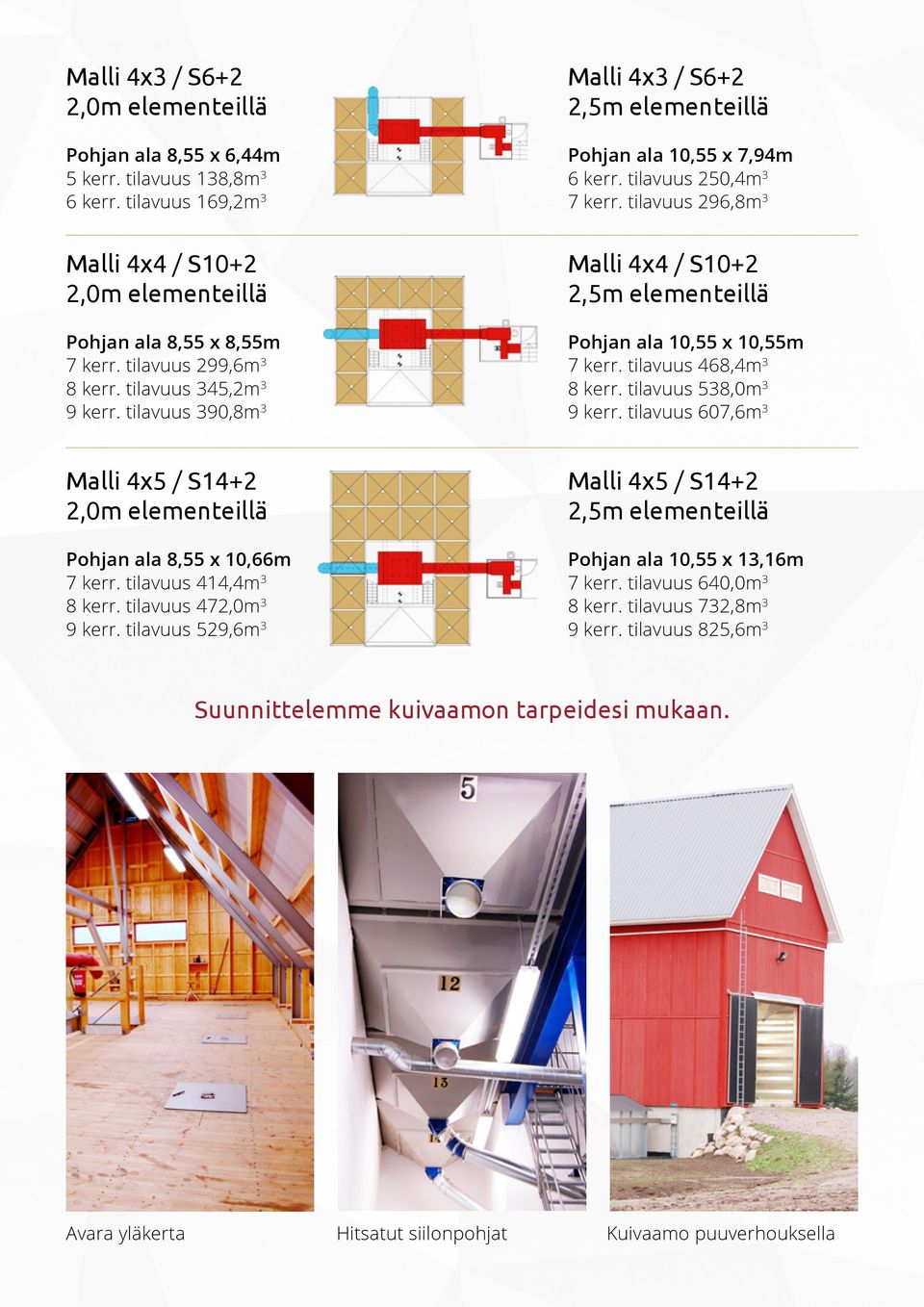

6 Malli 4x3 / S6+2 2,0m elementeillä Pohjan ala 8,55 x 6,44m 5 kerr. tilavuus 138,8m 3 6 kerr. tilavuus 169,2m 3 Malli 4x3 / S6+2 2,5m elementeillä Pohjan ala 10,55 x 7,94m 6 kerr. tilavuus 250,4m 3 7 kerr. tilavuus 296,8m 3 Malli 4x4 / S10+2 2,0m elementeillä Pohjan ala 8,55 x 8,55m 7 kerr. tilavuus 299,6m 3 8 kerr. tilavuus 345,2m 3 9 kerr. tilavuus 390,8m 3 Malli 4x4 / S10+2 2,5m elementeillä Pohjan ala 10,55 x 10,55m 7 kerr. tilavuus 468,4m 3 8 kerr. tilavuus 538,0m 3 9 kerr. tilavuus 607,6m 3 Malli 4x5 / S14+2 2,0m elementeillä Pohjan ala 8,55 x 10,66m 7 kerr. tilavuus 414,4m 3 8 kerr. tilavuus 472,0m 3 9 kerr. tilavuus 529,6m 3 Malli 4x5 / S14+2 2,5m elementeillä Pohjan ala 10,55 x 13,16m 7 kerr. tilavuus 640,0m 3 8 kerr. tilavuus 732,8m 3 9 kerr. tilavuus 825,6m 3 Suunnittelemme kuivaamon tarpeidesi mukaan. Avara yläkerta Hitsatut siilonpohjat Kuivaamo puuverhouksella

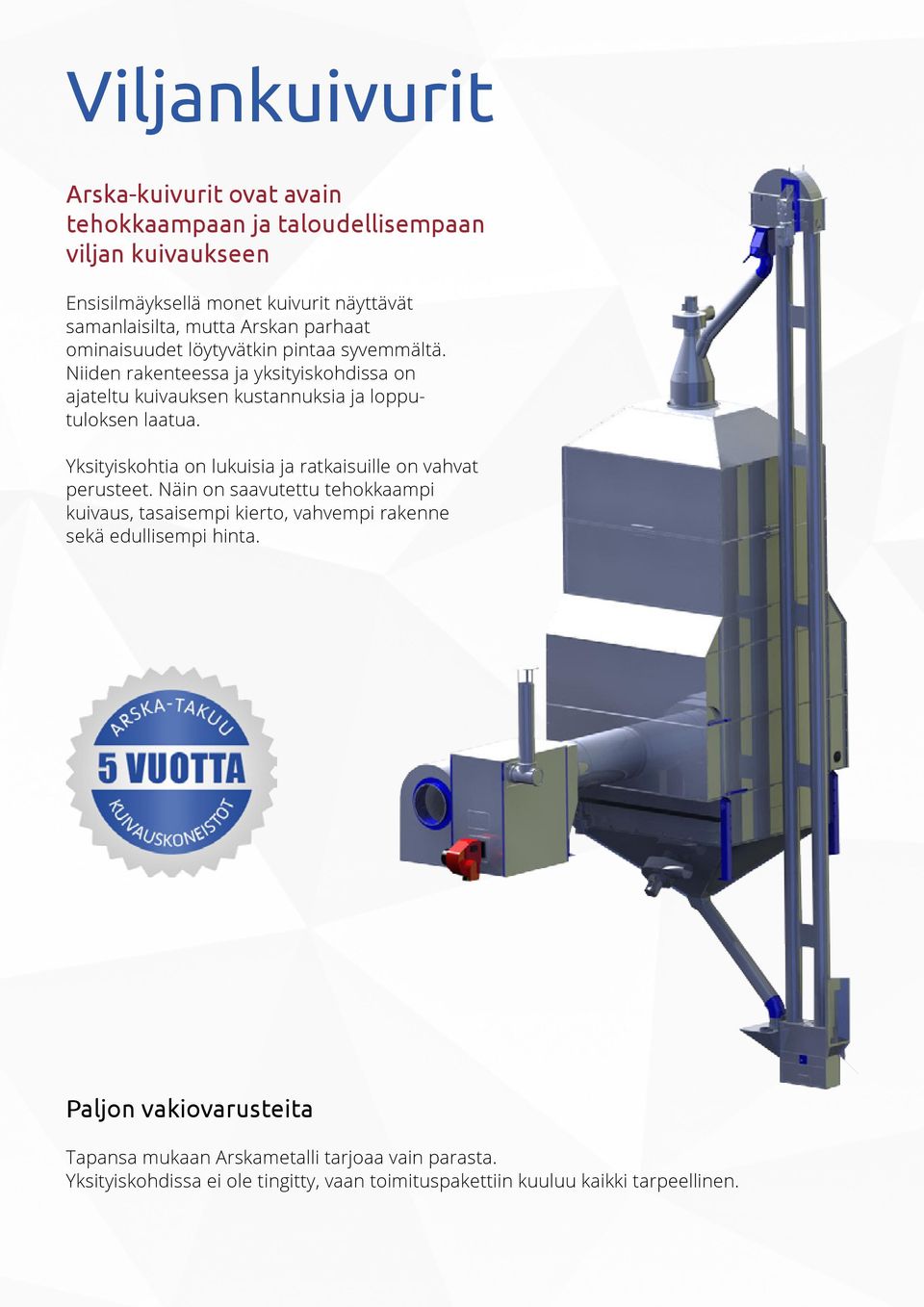

7 Viljankuivurit Arska-kuivurit ovat avain tehokkaampaan ja taloudellisempaan viljan kuivaukseen Ensisilmäyksellä monet kuivurit näyttävät samanlaisilta, mutta Arskan parhaat ominaisuudet löytyvätkin pintaa syvemmältä. Niiden rakenteessa ja yksityiskohdissa on ajateltu kuivauksen kustannuksia ja lopputuloksen laatua. Yksityiskohtia on lukuisia ja ratkaisuille on vahvat perusteet. Näin on saavutettu tehokkaampi kuivaus, tasaisempi kierto, vahvempi rakenne sekä edullisempi hinta. Paljon vakiovarusteita Tapansa mukaan Arskametalli tarjoaa vain parasta. Yksityiskohdissa ei ole tingitty, vaan toimituspakettiin kuuluu kaikki tarpeellinen.

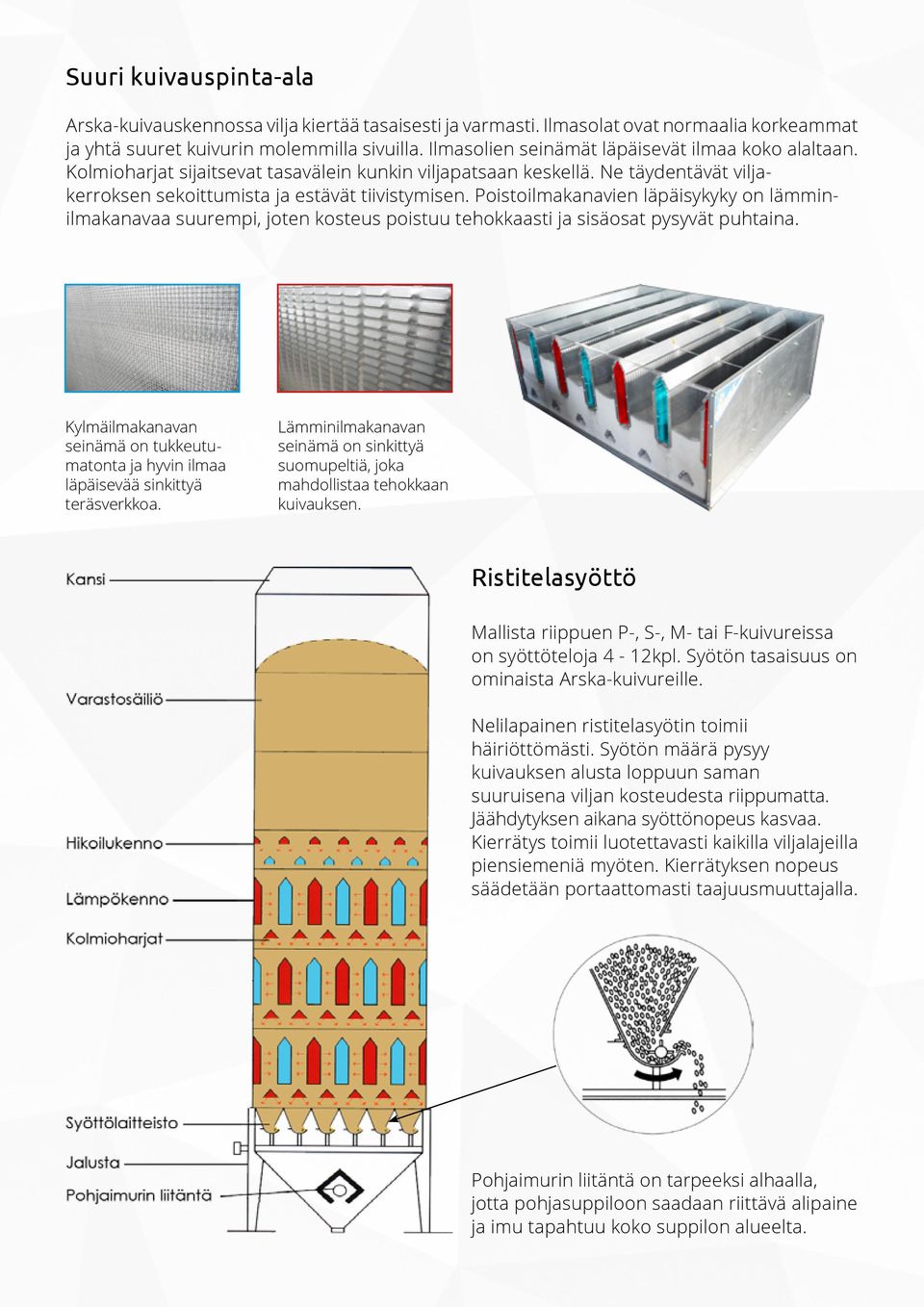

8 Suuri kuivauspinta-ala Arska-kuivauskennossa vilja kiertää tasaisesti ja varmasti. Ilmasolat ovat normaalia korkeammat ja yhtä suuret kuivurin molemmilla sivuilla. Ilmasolien seinämät läpäisevät ilmaa koko alaltaan. Kolmioharjat sijaitsevat tasavälein kunkin viljapatsaan keskellä. Ne täydentävät viljakerroksen sekoittumista ja estävät tiivistymisen. Poistoilmakanavien läpäisykyky on lämminilmakanavaa suurempi, joten kosteus poistuu tehokkaasti ja sisäosat pysyvät puhtaina. Kylmäilmakanavan seinämä on tukkeutumatonta ja hyvin ilmaa läpäisevää sinkittyä teräsverkkoa. Lämminilmakanavan seinämä on sinkittyä suomupeltiä, joka mahdollistaa tehokkaan kuivauksen. Ristitelasyöttö Mallista riippuen P-, S-, M- tai F-kuivureissa on syöttöteloja 4-12kpl. Syötön tasaisuus on ominaista Arska-kuivureille. Nelilapainen ristitelasyötin toimii häiriöttömästi. Syötön määrä pysyy kuivauksen alusta loppuun saman suuruisena viljan kosteudesta riippumatta. Jäähdytyksen aikana syöttönopeus kasvaa. Kierrätys toimii luotettavasti kaikilla viljalajeilla piensiemeniä myöten. Kierrätyksen nopeus säädetään portaattomasti taajuusmuuttajalla. Pohjaimurin liitäntä on tarpeeksi alhaalla, jotta pohjasuppiloon saadaan riittävä alipaine ja imu tapahtuu koko suppilon alueelta.

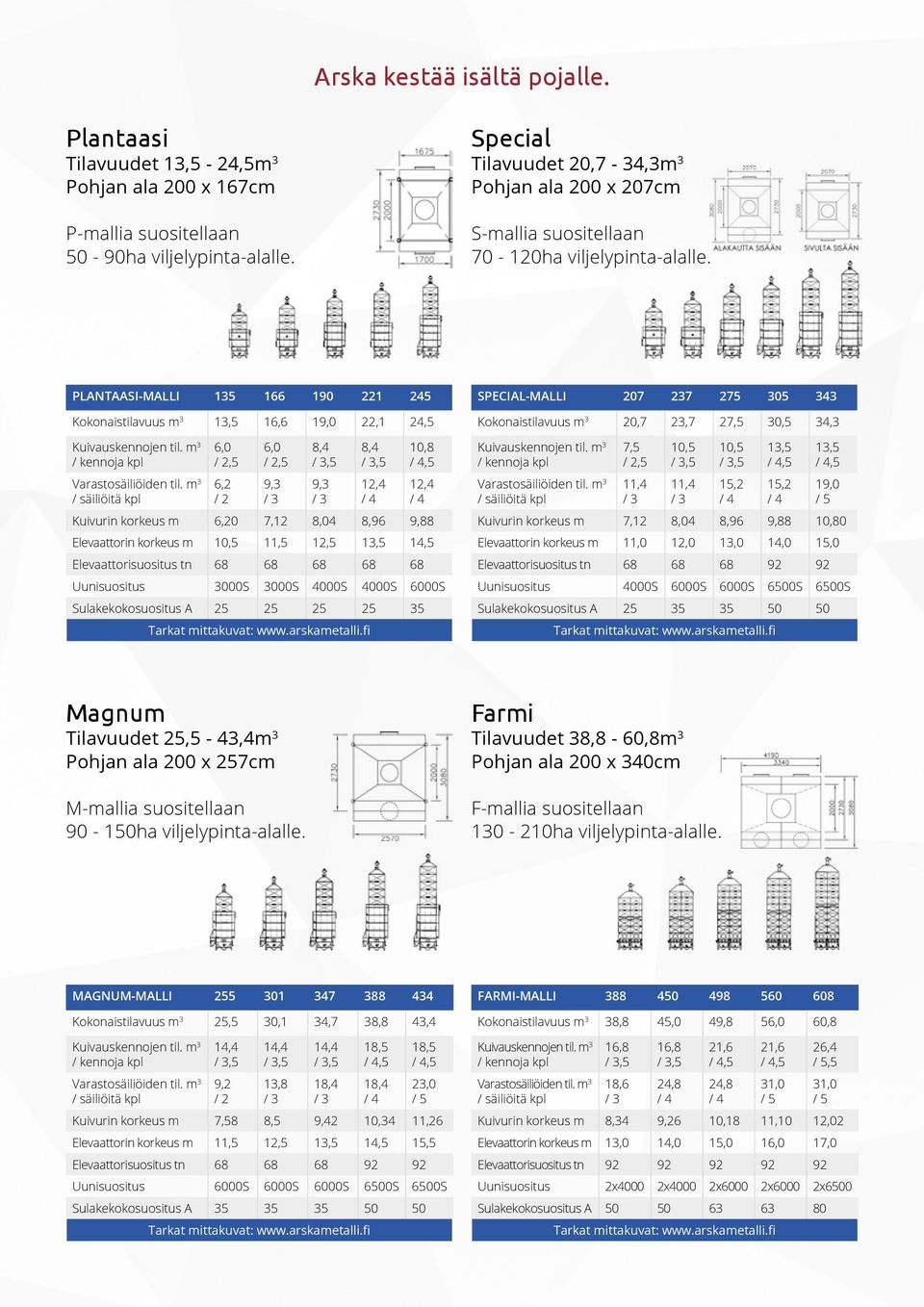

9 Arska kestää isältä pojalle. Plantaasi Tilavuudet 13,5-24,5m 3 Pohjan ala 200 x 167cm P-mallia suositellaan 50-90ha viljelypinta-alalle. Special Tilavuudet 20,7-34,3m 3 Pohjan ala 200 x 207cm S-mallia suositellaan ha viljelypinta-alalle. PLANTAASI-MALLI Kokonaistilavuus m 3 13,5 16,6 19,0 22,1 24,5 Kuivauskennojen til. m 3 / kennoja kpl Varastosäiliöiden til. m 3 / säiliöitä kpl 6,0 / 2,5 6,2 / 2 6,0 / 2,5 9,3 / 3 8,4 9,3 / 3 8,4 12,4 / 4 10,8 / 4,5 12,4 / 4 Kuivurin korkeus m 6,20 7,12 8,04 8,96 9,88 Elevaattorin korkeus m 10,5 11,5 12,5 13,5 14,5 Elevaattorisuositus tn Uunisuositus 3000S 3000S 4000S 4000S 6000S Sulakekokosuositus A SPECIAL-MALLI Kokonaistilavuus m 3 20,7 23,7 27,5 30,5 34,3 Kuivauskennojen til. m 3 / kennoja kpl Varastosäiliöiden til. m 3 / säiliöitä kpl 7,5 / 2,5 11,4 / 3 10,5 11,4 / 3 10,5 15,2 / 4 13,5 / 4,5 15,2 / 4 13,5 / 4,5 19,0 / 5 Kuivurin korkeus m 7,12 8,04 8,96 9,88 10,80 Elevaattorin korkeus m 11,0 12,0 13,0 14,0 15,0 Elevaattorisuositus tn Uunisuositus 4000S 6000S 6000S 6500S 6500S Sulakekokosuositus A Magnum Tilavuudet 25,5-43,4m 3 Pohjan ala 200 x 257cm M-mallia suositellaan ha viljelypinta-alalle. Farmi Tilavuudet 38,8-60,8m 3 Pohjan ala 200 x 340cm F-mallia suositellaan ha viljelypinta-alalle. MAGNUM-MALLI Kokonaistilavuus m 3 25,5 30,1 34,7 38,8 43,4 Kuivauskennojen til. m 3 / kennoja kpl Varastosäiliöiden til. m 3 / säiliöitä kpl 14,4 9,2 / 2 14,4 13,8 / 3 14,4 18,4 / 3 18,5 / 4,5 18,4 / 4 18,5 / 4,5 23,0 / 5 Kuivurin korkeus m 7,58 8,5 9,42 10,34 11,26 Elevaattorin korkeus m 11,5 12,5 13,5 14,5 15,5 Elevaattorisuositus tn Uunisuositus 6000S 6000S 6000S 6500S 6500S Sulakekokosuositus A FARMI-MALLI Kokonaistilavuus m 3 38,8 45,0 49,8 56,0 60,8 Kuivauskennojen til. m 3 / kennoja kpl Varastosäiliöiden til. m 3 / säiliöitä kpl 16,8 18,6 / 3 16,8 24,8 / 4 21,6 / 4,5 24,8 / 4 21,6 / 4,5 31,0 / 5 26,4 / 5,5 31,0 / 5 Kuivurin korkeus m 8,34 9,26 10,18 11,10 12,02 Elevaattorin korkeus m 13,0 14,0 15,0 16,0 17,0 Elevaattorisuositus tn Uunisuositus 2x4000 2x4000 2x6000 2x6000 2x6500 Sulakekokosuositus A

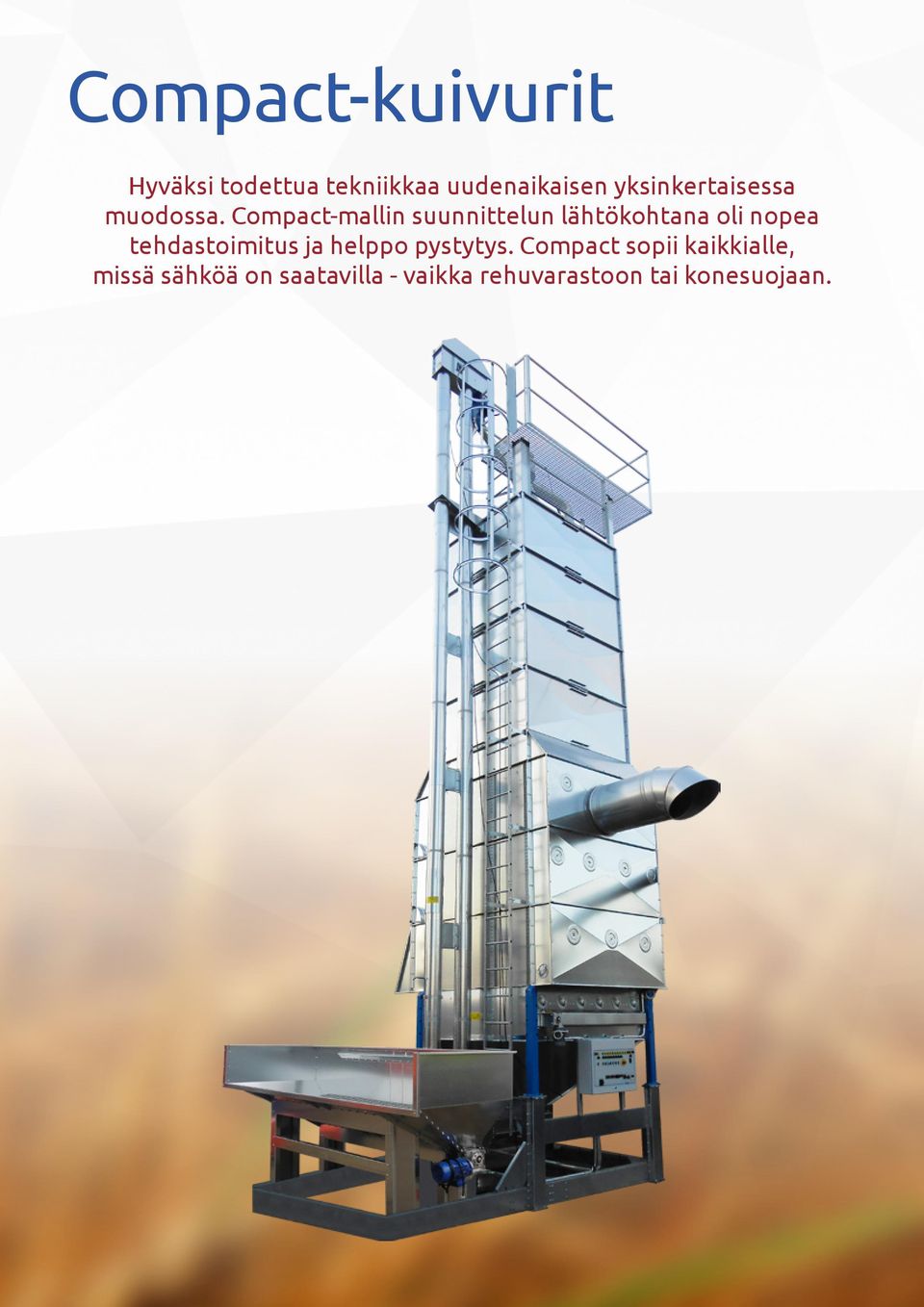

10 Compact-kuivurit Hyväksi todettua tekniikkaa uudenaikaisen yksinkertaisessa muodossa. Compact-mallin suunnittelun lähtökohtana oli nopea tehdastoimitus ja helppo pystytys. Compact sopii kaikkialle, missä sähköä on saatavilla - vaikka rehuvarastoon tai konesuojaan.

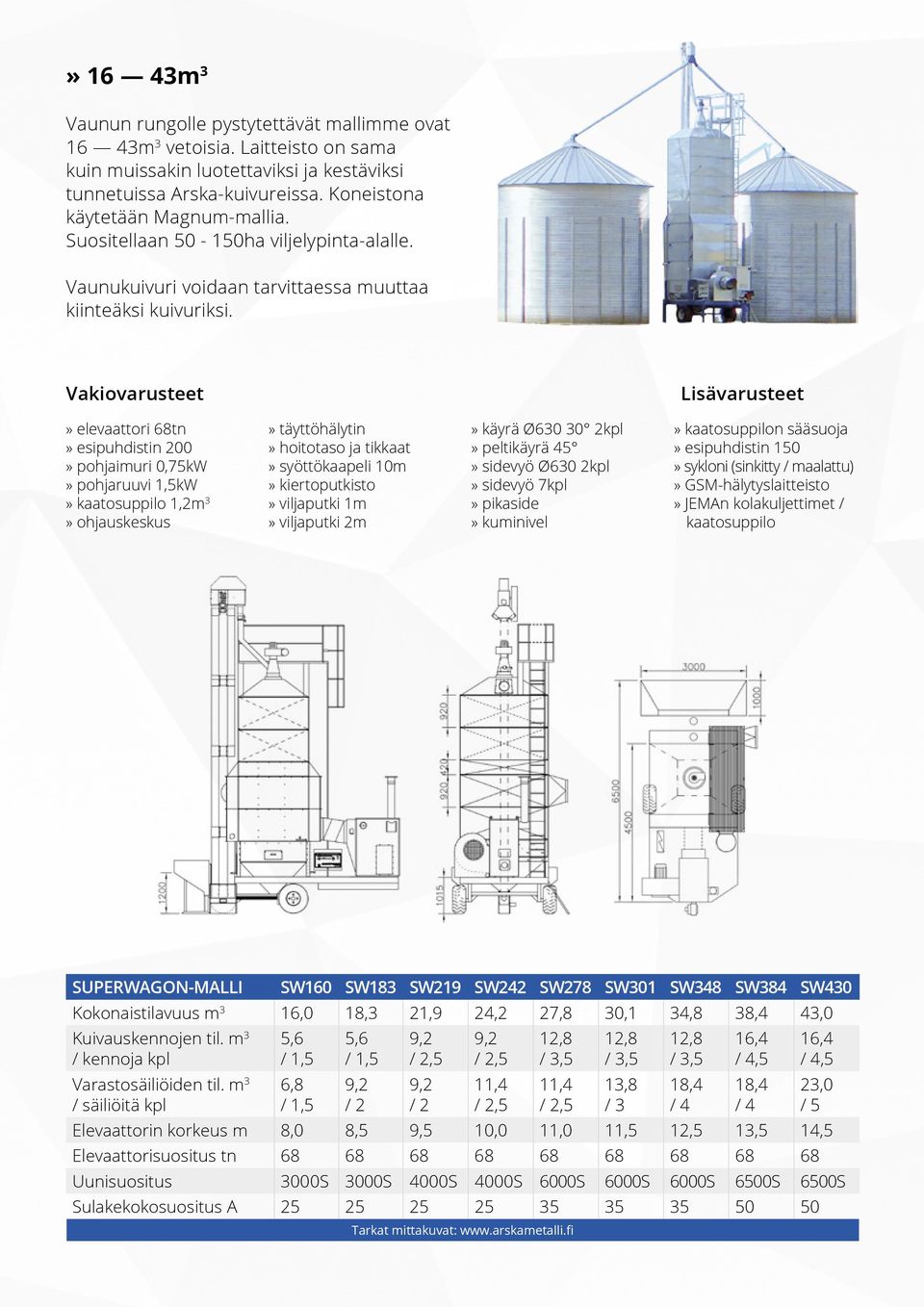

11 » 12 43m 3 Rungolle pystytettävät mallimme ovat 12 43m 3 vetoisia. Laitteisto on sama kuin muissakin luotettaviksi ja kestäviksi tunnetuissa Arska-kuivureissa. Koneistona käytetään Special- tai Magnum-mallia. Suositellaan ha viljelypinta-alalle. Sopii vaikka vanhoihin rakennuksiin Compact-kuivurin pystytykseen tarvitaan vain tukeva lattia sekä riittävästi korkeutta elevaattoria varten. Kuivuri on sähköistetty 80% valmiiksi jo tehtaalla. Pystytyspaikalla valutyöt voidaan minimoida, sillä toimitukseen kuuluu käyttövalmis kaatokuilun korvaava terässuppilo kuljettimineen. Vakiovarusteet Lisävarusteet» elevaattori 68 / 92tn» esipuhdistin 200 / 250» pohjaimuri 0,75kW» pohjaruuvi 1,5kW» kaatosuppilo 1,2m 3» ohjauskeskus» täyttöhälytin» hoitotaso ja tikkaat» syöttökaapeli 10m» kiertoputkisto» viljaputki 1m» viljaputki 2m» ilmaputki 3m» käyrä Ø kpl» peltikäyrä 45» sidevyö Ø630 3kpl» sidevyö 7kpl» pikaside» kuminivel» kaatosuppilon sääsuoja» esipuhdistin 150» sykloni (sinkitty / maalattu)» GSM-hälytyslaitteisto» JEMAn kolakuljettimet / kaatosuppilo COMPACT-MALLI S120 S169 S207 S237 S275 M256 M302 M348 M384 M430 Kokonaistilavuus m 3 12,0 16,9 20,7 23,7 27,5 25,6 30,2 34,8 38,4 43,0 Kuivauskennojen til. m 3 / kennoja kpl Varastosäiliöiden til. m 3 / säiliöitä kpl 4,5 / 1,5 5,7 / 1,5 7,5 / 2,5 7,6 / 2 7,5 / 2,5 11,4 / 3 10,5 11,4 / 3 10,5 15,2 / 4 12,6 9,2 / 2 12,6 13,8 / 3 12,6 18,4 / 4 16,2 / 4,5 18,4 / 4 16,2 / 4,5 23,0 / 5 Elevaattorin korkeus m 7,5 9,0 10,0 11,0 12,0 11,5 12,5 13,5 14,5 15,5 Elevaattorisuositus tn Uunisuositus 3000S 4000S 4000S 6000S 6000S 6000S 6000S 6000S 6500S 6500S Sulakekokosuositus A

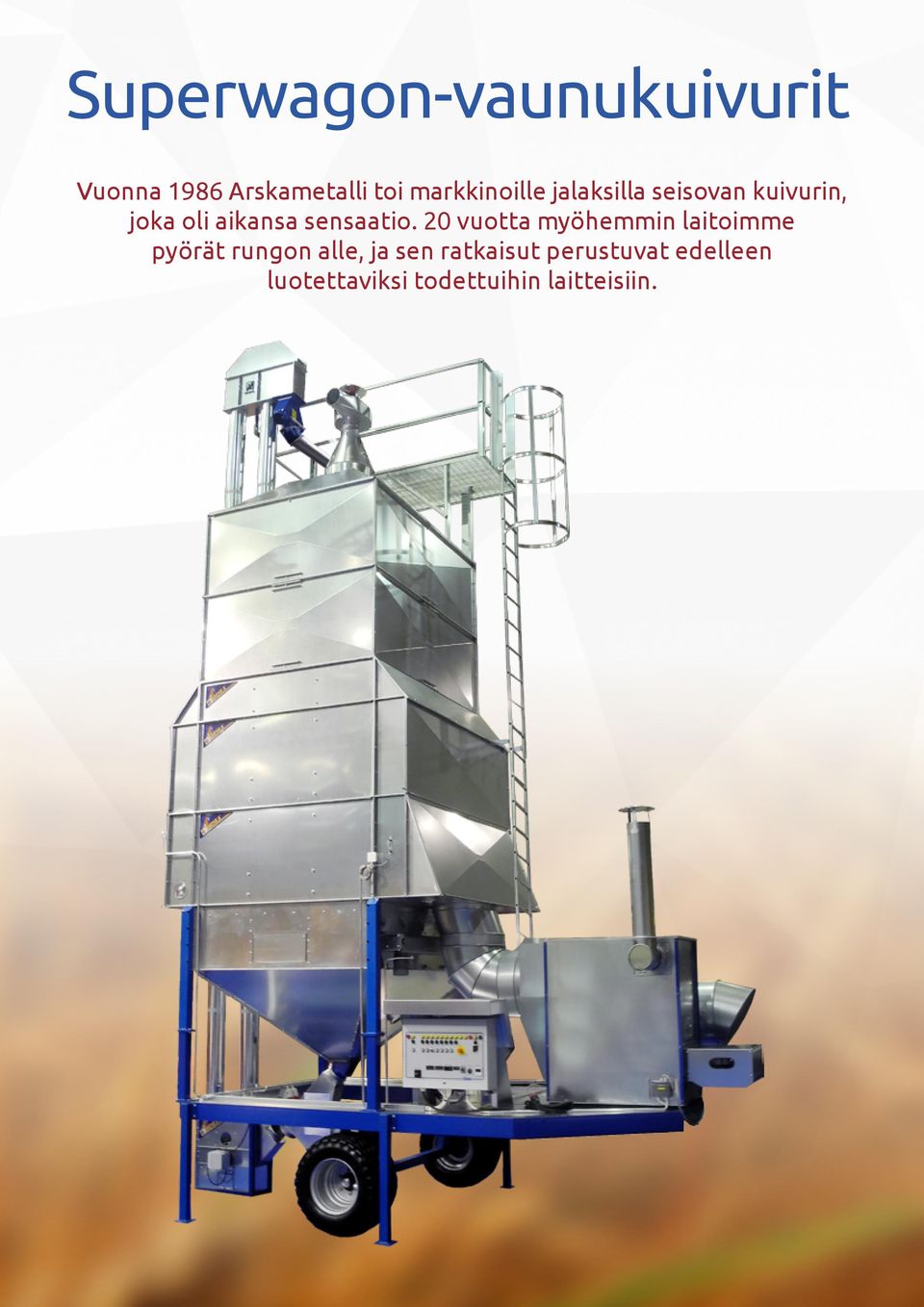

12 Superwagon-vaunukuivurit Vuonna 1986 Arskametalli toi markkinoille jalaksilla seisovan kuivurin, joka oli aikansa sensaatio. 20 vuotta myöhemmin laitoimme pyörät rungon alle, ja sen ratkaisut perustuvat edelleen luotettaviksi todettuihin laitteisiin.

13 » 16 43m 3 Vaunun rungolle pystytettävät mallimme ovat 16 43m 3 vetoisia. Laitteisto on sama kuin muissakin luotettaviksi ja kestäviksi tunnetuissa Arska-kuivureissa. Koneistona käytetään Magnum-mallia. Suositellaan ha viljelypinta-alalle. Vaunukuivuri voidaan tarvittaessa muuttaa kiinteäksi kuivuriksi. Vakiovarusteet Lisävarusteet» elevaattori 68tn» esipuhdistin 200» pohjaimuri 0,75kW» pohjaruuvi 1,5kW» kaatosuppilo 1,2m 3» ohjauskeskus» täyttöhälytin» hoitotaso ja tikkaat» syöttökaapeli 10m» kiertoputkisto» viljaputki 1m» viljaputki 2m» käyrä Ø kpl» peltikäyrä 45» sidevyö Ø630 2kpl» sidevyö 7kpl» pikaside» kuminivel» kaatosuppilon sääsuoja» esipuhdistin 150» sykloni (sinkitty / maalattu)» GSM-hälytyslaitteisto» JEMAn kolakuljettimet / kaatosuppilo SUPERWAGON-MALLI SW160 SW183 SW219 SW242 SW278 SW301 SW348 SW384 SW430 Kokonaistilavuus m 3 16,0 18,3 21,9 24,2 27,8 30,1 34,8 38,4 43,0 Kuivauskennojen til. m 3 / kennoja kpl Varastosäiliöiden til. m 3 / säiliöitä kpl 5,6 / 1,5 6,8 / 1,5 5,6 / 1,5 9,2 / 2 9,2 / 2,5 9,2 / 2 9,2 / 2,5 11,4 / 2,5 12,8 11,4 / 2,5 12,8 13,8 / 3 12,8 18,4 / 4 16,4 / 4,5 18,4 / 4 16,4 / 4,5 23,0 / 5 Elevaattorin korkeus m 8,0 8,5 9,5 10,0 11,0 11,5 12,5 13,5 14,5 Elevaattorisuositus tn Uunisuositus 3000S 3000S 4000S 4000S 6000S 6000S 6000S 6500S 6500S Sulakekokosuositus A

14 Multiwagon-vaunukuivurit Vuonna 2006 Arskametalli toi markkinoille Superwagon-vaunukuivurin. Viisi vuotta myöhemmin suunnittelimme suuremman mallin sen rinnalle. Multiwagon-vaunukuivureissa käytetään vaunun viereen sijoitettavaa alipaineuunia.

15 » 53,2 93m 3 Vaunun rungolle pystytettävät mallimme ovat 53,2 93m 3 vetoisia. Laitteisto on sama kuin muissakin luotettaviksi ja kestäviksi tunnetuissa Arska-kuivureissa. Koneistona käytetään Farmi-Magnum-mallia. Suositellaan ha viljelypinta-alalle. Vaunukuivuri voidaan tarvittaessa muuttaa kiinteäksi kuivuriksi. Vakiovarusteet Lisävarusteet» elevaattori 92 / 118tn» esipuhdistin 250» pohjaruuvi 1,5kW» kaatosuppilo 1,2m 3» ohjauskeskus» täyttöhälytin» hoitotaso ja tikkaat» syöttökaapeli 10m» kiertoputkisto» viljaputki 8m» ilmaputkisto Ø630 10m» kuminivel» kaatosuppilon sääsuoja» esipuhdistin 150» sykloni (sinkitty / maalattu)» GSM-hälytyslaitteisto» JEMAn kolakuljettimet / kaatosuppilo MULTIWAGON-MALLI MW532 MW602 MW695 MW768 MW860 MW930 Kokonaistilavuus m 3 53,2 60,2 69,5 76,8 86,0 93,0 Kuivauskennojen tilavuus m 3 / kennoja kpl Varastosäiliöiden tilavuus m 3 / säiliöitä kpl 18,0 / 2,5 27,6 / 3 25,2 27,6 / 3 25,2 36,8 / 4 32,4 / 4,5 36,8 / 4 32,4 / 4,5 46,0 / 5 39,6 / 5,5 46,0 / 5 Elevaattorin korkeus m Elevaattorisuositus tn Uunisuositus 8000S 8000S 8000S 8000S 8000S 8000S Sulakekokosuositus A

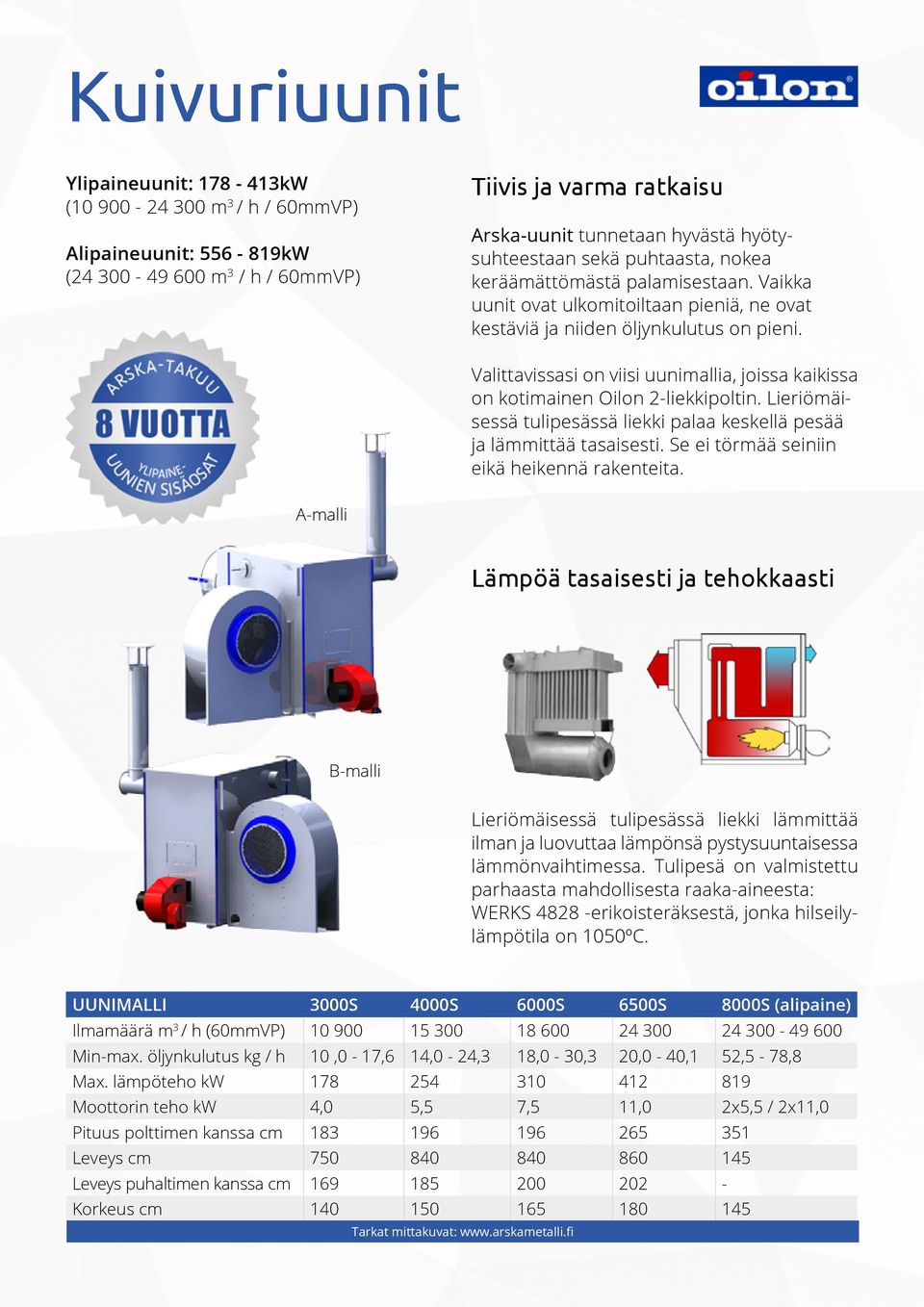

16 Kuivuriuunit Ylipaineuunit: kW ( m 3 / h / 60mmVP) Alipaineuunit: kW ( m 3 / h / 60mmVP) Tiivis ja varma ratkaisu Arska-uunit tunnetaan hyvästä hyötysuhteestaan sekä puhtaasta, nokea keräämättömästä palamisestaan. Vaikka uunit ovat ulkomitoiltaan pieniä, ne ovat kestäviä ja niiden öljynkulutus on pieni. Valittavissasi on viisi uunimallia, joissa kaikissa on kotimainen Oilon 2-liekkipoltin. Lieriömäisessä tulipesässä liekki palaa keskellä pesää ja lämmittää tasaisesti. Se ei törmää seiniin eikä heikennä rakenteita. A-malli Lämpöä tasaisesti ja tehokkaasti B-malli Lieriömäisessä tulipesässä liekki lämmittää ilman ja luovuttaa lämpönsä pystysuuntaisessa lämmönvaihtimessa. Tulipesä on valmistettu parhaasta mahdollisesta raaka-aineesta: WERKS erikoisteräksestä, jonka hilseilylämpötila on 1050ºC. UUNIMALLI 3000S 4000S 6000S 6500S 8000S (alipaine) Ilmamäärä m 3 / h (60mmVP) Min-max. öljynkulutus kg / h 10,0-17,6 14,0-24,3 18,0-30,3 20,0-40,1 52,5-78,8 Max. lämpöteho kw Moottorin teho kw 4,0 5,5 7,5 11,0 2x5,5 / 2x11,0 Pituus polttimen kanssa cm Leveys cm Leveys puhaltimen kanssa cm Korkeus cm

17 Etu-uuni Etu-uuni sopii kaikkiin uunimalleihin, myös muihin merkkeihin! Arskan Etu-uuni on öljykäyttöisen kuivuriuunin lisälaite. Kuivausilma imetään Etu-uunin läpi ja savukaasut johdetaan öljyuunin lämmönvaihtimeen. Vaihto takaisin öljykäyttöiseksi on helppoa ja nopeaa. POLTINMALLI Ilmamäärä m 3 / h (60mmVP) kg / h (pellet) max. lämpöteho kw Savukaasuimurin teho kw 1,1 1,1 1,1-2,2 Pituus ilman palopäätä cm Leveys cm Korkeus cm 160 / / / 200 EcoHeater Markkinoiden ainoa alipainetekniikkaan perustuva biouuni! Arskan EcoHeater-kuivuriuuni on suunniteltu kiinteille polttoaineille ja se hyödyntää alipainetekniikkaa. Tulipesä on tilava eikä uunin rakenne vaadi korkeaa uunihuonetta. POLTINMALLI Ilmamäärä m 3 / h (60mmVP) kg / h (pellet) max. lämpöteho kw Savukaasuimurin teho kw 2,2 2,2 2,2 Pituus ilman palopäätä cm Leveys cm Korkeus cm

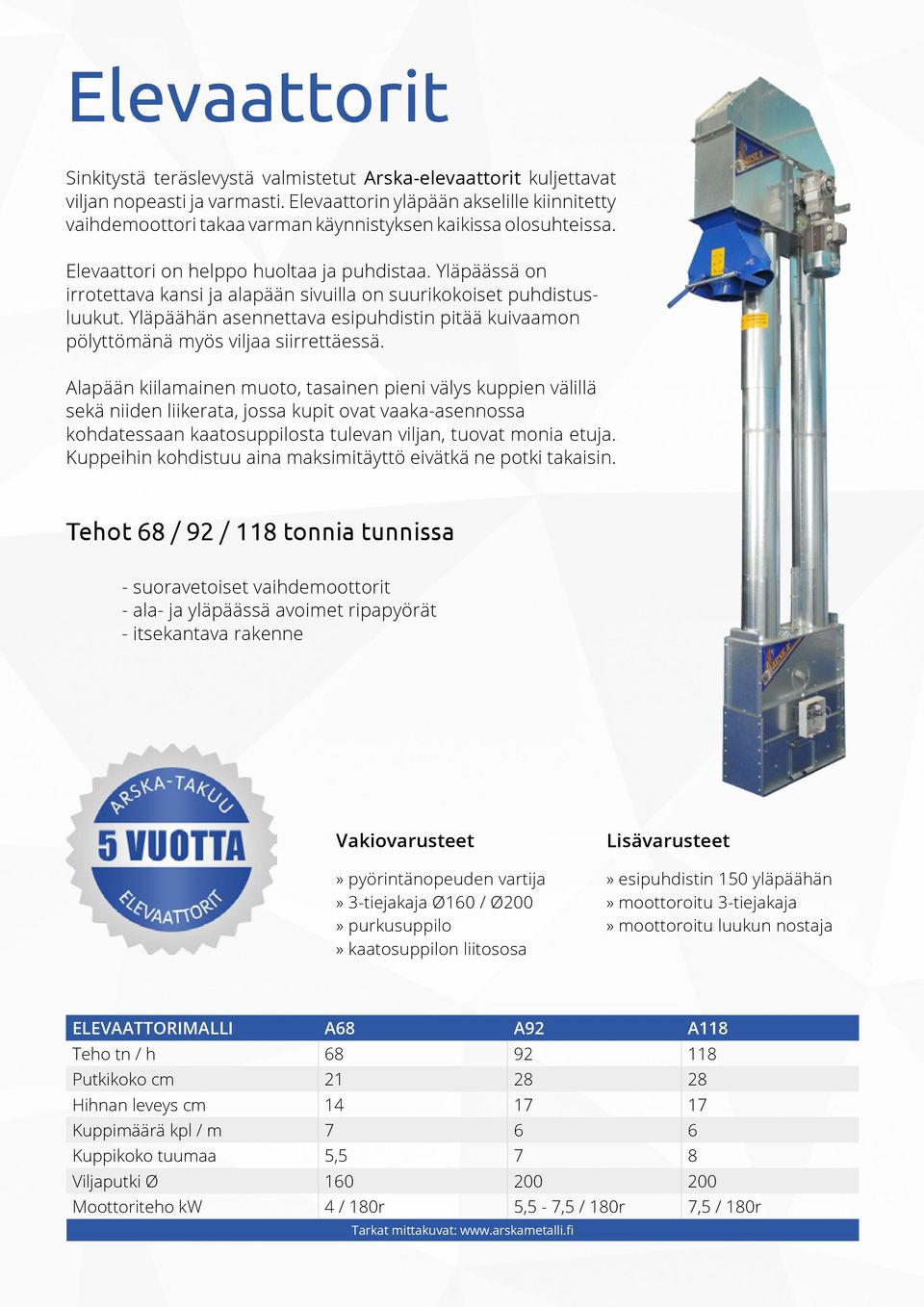

18 Elevaattorit Sinkitystä teräslevystä valmistetut Arska-elevaattorit kuljettavat viljan nopeasti ja varmasti. Elevaattorin yläpään akselille kiinnitetty vaihdemoottori takaa varman käynnistyksen kaikissa olosuhteissa. Elevaattori on helppo huoltaa ja puhdistaa. Yläpäässä on irrotettava kansi ja alapään sivuilla on suurikokoiset puhdistusluukut. Yläpäähän asennettava esipuhdistin pitää kuivaamon pölyttömänä myös viljaa siirrettäessä. Alapään kiilamainen muoto, tasainen pieni välys kuppien välillä sekä niiden liikerata, jossa kupit ovat vaaka-asennossa kohdatessaan kaatosuppilosta tulevan viljan, tuovat monia etuja. Kuppeihin kohdistuu aina maksimitäyttö eivätkä ne potki takaisin. Tehot 68 / 92 / 118 tonnia tunnissa - suoravetoiset vaihdemoottorit - ala- ja yläpäässä avoimet ripapyörät - itsekantava rakenne Vakiovarusteet» pyörintänopeuden vartija» 3-tiejakaja Ø160 / Ø200» purkusuppilo» kaatosuppilon liitososa Lisävarusteet» esipuhdistin 150 yläpäähän» moottoroitu 3-tiejakaja» moottoroitu luukun nostaja ELEVAATTORIMALLI A68 A92 A118 Teho tn / h Putkikoko cm Hihnan leveys cm Kuppimäärä kpl / m Kuppikoko tuumaa 5,5 7 8 Viljaputki Ø Moottoriteho kw 4 / 180r 5,5-7,5 / 180r 7,5 / 180r

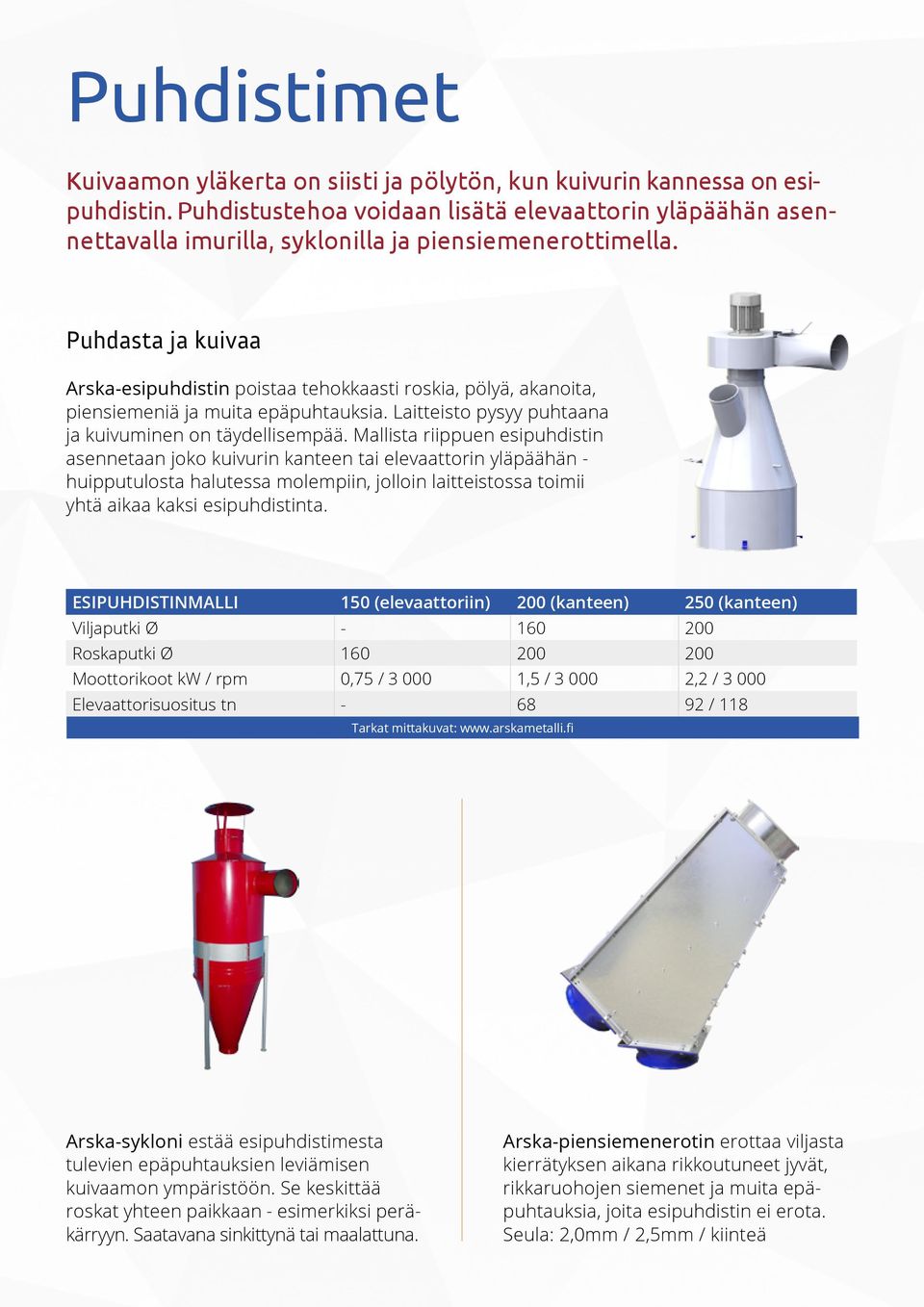

19 Puhdistimet Kuivaamon yläkerta on siisti ja pölytön, kun kuivurin kannessa on esipuhdistin. Puhdistustehoa voidaan lisätä elevaattorin yläpäähän asennettavalla imurilla, syklonilla ja piensiemenerottimella. Puhdasta ja kuivaa Arska-esipuhdistin poistaa tehokkaasti roskia, pölyä, akanoita, piensiemeniä ja muita epäpuhtauksia. Laitteisto pysyy puhtaana ja kuivuminen on täydellisempää. Mallista riippuen esipuhdistin asennetaan joko kuivurin kanteen tai elevaattorin yläpäähän - huipputulosta halutessa molempiin, jolloin laitteistossa toimii yhtä aikaa kaksi esipuhdistinta. ESIPUHDISTINMALLI 150 (elevaattoriin) 200 (kanteen) 250 (kanteen) Viljaputki Ø Roskaputki Ø Moottorikoot kw / rpm 0,75 / ,5 / ,2 / Elevaattorisuositus tn / 118 Arska-sykloni estää esipuhdistimesta tulevien epäpuhtauksien leviämisen kuivaamon ympäristöön. Se keskittää roskat yhteen paikkaan - esimerkiksi peräkärryyn. Saatavana sinkittynä tai maalattuna. Arska-piensiemenerotin erottaa viljasta kierrätyksen aikana rikkoutuneet jyvät, rikkaruohojen siemenet ja muita epäpuhtauksia, joita esipuhdistin ei erota. Seula: 2,0mm / 2,5mm / kiinteä

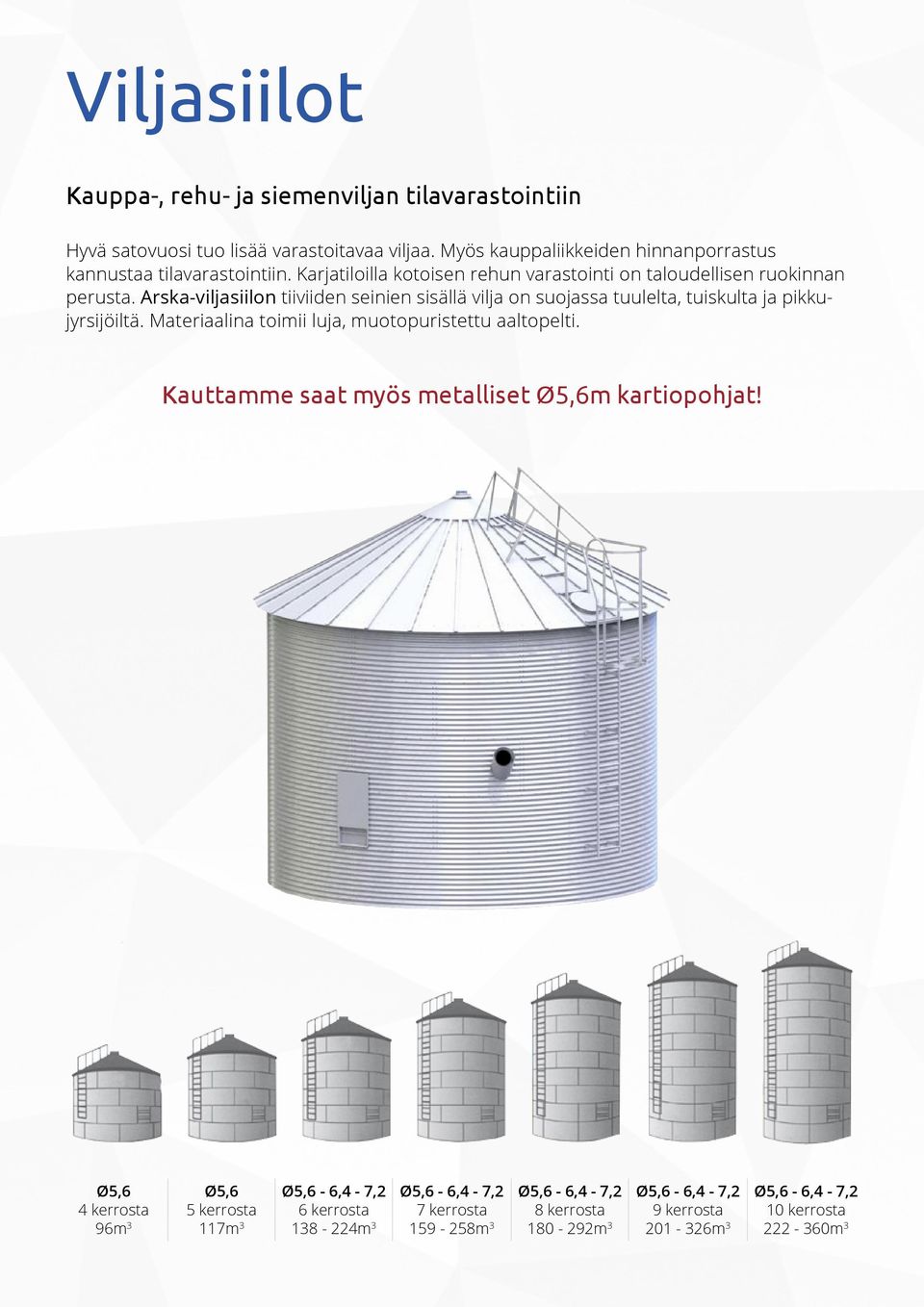

20 Viljasiilot Kauppa-, rehu- ja siemenviljan tilavarastointiin Hyvä satovuosi tuo lisää varastoitavaa viljaa. Myös kauppaliikkeiden hinnanporrastus kannustaa tilavarastointiin. Karjatiloilla kotoisen rehun varastointi on taloudellisen ruokinnan perusta. Arska-viljasiilon tiiviiden seinien sisällä vilja on suojassa tuulelta, tuiskulta ja pikkujyrsijöiltä. Materiaalina toimii luja, muotopuristettu aaltopelti. Kauttamme saat myös metalliset Ø5,6m kartiopohjat! Ø5,6 4 kerrosta 96m 3 Ø5,6 5 kerrosta 117m 3 Ø5,6-6,4-7,2 6 kerrosta m 3 Ø5,6-6,4-7,2 7 kerrosta m 3 Ø5,6-6,4-7,2 8 kerrosta m 3 Ø5,6-6,4-7,2 9 kerrosta m 3 Ø5,6-6,4-7,2 10 kerrosta m 3

21 Oletko saanut lisää vuokramaita? Onko viljan varastointi tilan pullonkaula? Riittääkö kuivaamon siilotila? Varastointiongelmiin löytyy edullinen ratkaisu. Arska-viljasiilo on helppo ja nopea pystyttää ja sen sisällä satosi on turvassa. Reilut vakiovarusteet Arska-viljasiilo toimitetaan valmiina pystytyspakettina. Mukana seuraa kaikki tarpeellinen pulteista ja muttereista alkaen aina tiivistysmassaan saakka. Varustukseen kuuluu muun muassa: - täyttöaukko ja tarkastusluukku katolla - suojahupulla varustettu läpivienti ja putki tyhjennysruuvia varten - ulkoseinä- ja kattotikkaat - miesluukku ulkoseinässä - ulkopuoliset tukipalkit Helppo koota, nopea pystyttää Voimakkaasti aallon muotoon profiloidut elementit on helppo kiinnittää toisiinsa. Tukeva seinä nousee vauhdilla. Erikoistyökaluja ei tarvita, vaan koko pystytys voidaan hoitaa kotoisin voimin. Tilan viljankuivaamo tai rehunkäsittelypaikka sopii parhaiten siilon pystytyspaikaksi, sillä olemassa olevaa koneistoa voidaan käyttää sekä täyttöön että tyhjennykseen. Suosittelemme pohjasyvennystä Ennen pystytystä tehtävää pohjavalua suunniteltaessa kannattaa kiinnittää huomiota tyhjennettävyyteen. V-muotoinen pohja vähentää lapiotyön minimiin ja siilo tyhjenee ruuvilla lähes viimeistä jyvää myöten. Myös muita pohjaratkaisuja voidaan käyttää maaston sallimissa puitteissa. Ø5,6 / KERROKSIA Tilavuus m Räystäskorkeus m 3,36 4,20 5,03 5,87 6,71 7,55 8,39 Harjakorkeus m 4,76 5,60 6,43 7,27 8,11 8,95 9,79 Ø6,4 / KERROKSIA Tilavuus m Räystäskorkeus m 5,03 5,87 6,71 7,55 8,39 Harjakorkeus m 6,63 7,47 8,31 9,15 9,99 Ø7,2 / KERROKSIA Tilavuus m Räystäskorkeus m 5,03 5,87 6,71 7,55 8,39 Harjakorkeus m 6,83 7,67 8,51 9,35 10,19

22 Kuljettimet JEMAn kola- ja kaatosuppilokuljettimet rakennetaan vakio-osista, joita yhdistämällä voidaan koota kuljetin kaikkiin kuljetustarpeisiin Kuljettimet valmistetaan kuumasinkitystä teräslevystä, joten ne voidaan asentaa myös ulkotiloihin. Kuljettimet on suunniteltu viljan ja muiden raemaisten aineiden kuljettamiseen. Hyvälaatuiseen kuljetinketjuun kiinnitetyt kumiset / muovipäällysteiset teräskolat siirtävät materiaalin tehokkaasti, turvallisesti ja äänettömästi. Kaikki osat tehdään CNC-koneella, joten ne sopivat täydellisesti toisiinsa. Tämän johdosta asennus on helppoa. Kaatosuppilokuljettimena käytettäessä kulma on 45 / 30. Käyttäjän on helppo itse säätää säätöpelleistä sisään menevän viljan tehoja. Tehtaalla on esisäädetty 40% maksimitehosta. Vakiovarusteet» suoraveto vaihdemoottorilla» momenttituki iskunvaimentimella» 90 purkuyhde vetopäässä» kuljetinketju kumisilla tai muovipääl. teräskolilla» 2,5m runko-osa tarkistusluukulla (T44/T45)» ala- / taittopää käyttökohteen mukaan (T44/T45)» vetopää ketjunkiristyksellä (T44/T45)» tarkistusluukku ala- / taittopäässä (T44/T45)» sivusyöttöyhde (T44/T45)» ketjunkiristys veto- ja taittopäässä (T49/T57)» tarkistusluukut veto- ja taittopäässä (T49/T57)» puhdistusluukut veto- ja taittopäässä (T49/T57)» k. suppilon pohjaosat kapas. säädöllä (T49/T57) Lisävarusteet» sadesuoja moottorille» voimansiirto kiilahihnoilla (T44/T45)» välipurku sulkijalla (T44/T45)» sadesuoja välipurkuun (T44/T45)» purkuyhde välipurkuun (T44/T45)» sulkija veto- tai taittopäähän (T44/T45)» vaijerituenta pitkiin ylityksiin (T44/T45)» pyörintävartija (T44/T45)» 30 nousukäyrä (T49/T57)» 30 purkuyhde (T49/T57)» ruuhkavartija (T49/T57)» kippaussuppilo (T49/T57)» säädettävä päätylevy taittopäähän (T49/T57) KULJETINMALLI T44 T45 T49 T57 Kapasiteetti m 3 / h RPM 1 / min / / 60 Ketjun nopeus m / s 1,1 1,1 0,79 / 0,99 0,79 / 0,99 Ketjulenkin pituus mm 41,4 41, Vetomurtolujuus (dyn.) kn 17,8 17, Kolan materiaali kumi kumi PEHD 1000 PEHD 1000 Ainevahvuus vetopää mm Ainevahvuus taittopää mm 3 / 1,5 3 / 1,5 3 3 Ainevahvuus muut osat mm 1,5 1,5 3 3

23 T44 ja T45 kumisilla kolilla: tehot tn/h T44: Kuljetin toimii vaakakuljettimena, max. 10 nousukulmassa. T45: Kaatosuppilokuljetin toimii sekä vaakakuljettimena että 45 nousukäyrällä varustettuna. Se on tehokas molempina versioina, kapasiteettiin nähden pienellä tehontarpeella. T49 ja T57 muovipäällysteisillä teräskolilla: tehot tn/h T49: Kuljetin toimii vaakakuljettimena, max. 10 nousukulmassa. T57: Kaatosuppilokuljetin toimii sekä vaakakuljettimena että 30 nousukäyrällä varustettuna. Se on tehokas molempina versioina, kapasiteettiin nähden pienellä tehontarpeella.

24 Kaatosuppilo JEMAn DRY PIT on moduulirakenteinen kaatosuppilo. Se on kehitetty niin, että se tarjoaa parhaat mahdolliset olosuhteet helppoon huoltoon ja estämään veden pääsy kaatosuppiloon. Yliajettava Teräksinen suppilo asennetaan sen pystysivuilla sijaitseville betonisyvennyksille ja se on valmistettu sinkitystä teräslevyistä koostuviin osiin, jotka pultataan toisiinsa. Suppiloa on saatavilla yliajettavana tai kävelyn kestävänä versiona. DRY PITin leveys on aina 3m ja se on saatavilla kolmessa eri syvyydessä. Pituuden voi itse säätää 4-20m. Kokonaispituus (A-mitta) riippuu kuljettimen tyypistä, elevaattorin mallista ja asennosta. Kävelyn kestävä - helposti huollettava - yksinkertainen asennus - optimaalinen suojaus sadetta vastaan - valmistettu 3-4mm sinkitystä teräslevystä - sopii T45-, T49- ja T57-kuljettimiin KAATOSUPPILO- TILAVUUS m 3 SYVYYS cm (D-mitta) MALLI 4x3 m 6x3 m 8x3 m T57 T49 T45 DRY PIT 1 12,7 20,7 28, DRY PIT 2 17,6 28,0 38, DRY PIT 3 22,5 35,4 48,

25 Automatiikka Pitkälle automatisoitu laitteisto takaa ensiluokkaisen kuivaustuloksen ja antaa viljelijälle mahdollisuuden kunnon yöuneen. Tuotekehitys on voimakasta. Käynnistä se unohda se Varusta Arska-kuivurisi lämpötilan mukaan toimivalla, koneistoa ohjaavalla termostaatilla. Laitteisto toimii täysin automaattisesti, valitsetpa sitten digitaalisen tai logiikkakeskuksen. Poistoilmakanavaan sijoitettu anturi kytkee jäähdytyksen päälle viljan kuivuttua asetettuun arvoon. Kotimaisen ja korkealaatuisen keskuksen automatiikka on suunniteltu ja valmistettu nimenomaan Arska-kuivuria varten.» tähti-kolmiokäynnistys: puhallin» pehmokäynnistys: elevaattori» digitaalinen ampeerimittari: elevaattori» käyttötuntimittari 230V 50Hz» uudelleenkäynnistysautomatiikka sähkökatkosten varalle (muistiautomatiikka)» keskuksesta ohjattavat ja luettavat digitaalitermostaatit» merkkivalot laitteiden toiminnasta ja työvaiheista» syöttölaitteen ohjaus portaattomalla taajuusmuuttajalla» täyttöautomatiikka (valmius) GSM-hälytin Ilmoittaa jäähdytys- tai kuivausajan loppumisesta sekä kaikista ongelmista suoraan matkapuhelimeen: - poltinhäiriöstä - elevaattorin pyörintävauhdista - syöttölaitteen pysähtymisestä - minkä tahansa lämpöreleen laukeamisesta - ym. häiriöstä Lisävarusteet» vartijalaite» vaakapaketit» termostaatti» hygrostaatti» moottoroitu jakaja» moottoroitu luukun nostaja» syöttölaitteen ulkoinen ohjaus
