1 Turku Håkan Kohkoinen Rakennusinsinööri Luulajan hiippakunta

2

3 LUULAJAN HIIPPAKUNTA - merkittävä osa Ruotsia

4 LUULAJAN HIIPPAKUNTA 1/3 Ruotsin pinta-alasta Väkiluku Hiippakunnan väestöstä on kirkonjäsentä 57 seurakunta

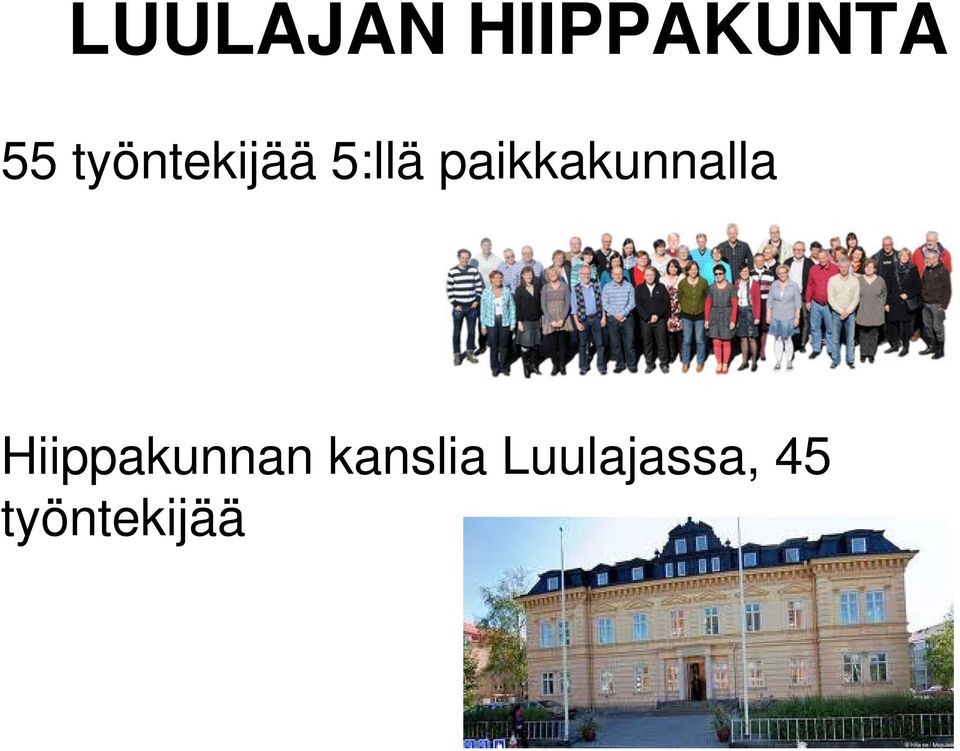

5 LUULAJAN HIIPPAKUNTA 55 työntekijää 5:llä paikkakunnalla Hiippakunnan kanslia Luulajassa, 45 työntekijää

6 Hiippakunnassa on yksi insinööri ja muinaistutkija jotka tukevat seurakuntien kiinteistöhallintoa Miksi? Kiinteistöhallinto onko se seurakuntien ongelma - onkos se seurakuntien vastuu?

7 hiippakunta seurakunta - 6,4 miljoonaa jäsentä, n. 67% työntekijää rakennusta, joista on kirkkorakennuksia

8 Jäsenmäärän kehitys % kirkon ja valtion erotessa % % % % ennuste

9 25% seurakunnan kustannuksista muodostuu kiinteistöhallinnosta Kiiteistönhoto Ylläpito Huolto Pääomakustannukset

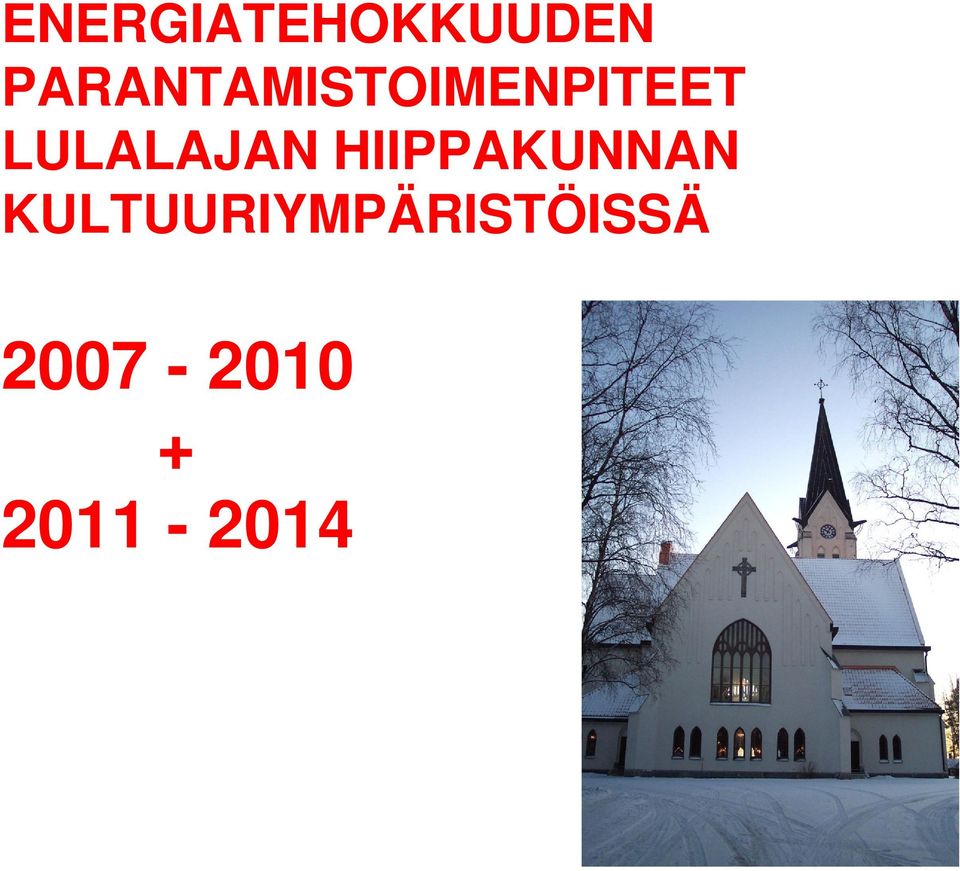

10 ENERGIATEHOKKUUDEN PARANTAMISTOIMENPITEET LULALAJAN HIIPPAKUNNAN KULTUURIYMPÄRISTÖISSÄ

11 ENERGIATEHOKKUUDEN PARANTAMISTOIMENPITEET LULALAJAN HIIPPAKUNNAN KULTUURIYMPÄRISTÖISSÄ Ilmaston seuranta Työkalu energian säästämiseen ja vauriolta ennaltaehkäisvään toimintaan

12 Yhteistyöhanke - Luulajan hiippakunta Projektin omistaja, projektin johtaminen - Gotlannin yliopisto Tieteellinen arvointi - Historiska Hus AB Kenttätyö Kustannus: 3,2 miljonnaa kruunua

13 Miksi tällainen hanke? Tausta - Korkeat energiakustannukset heikentynyt talous - Vanhat lämmitysjärjestelemät - Tarve parantaa energiatehokkuutta - Vanhat kirkkorakennukset = eritysiä rekennuksia - Epätavallisiä rakenteita - Arkoja materaaleja - Alhainen käyttöaste

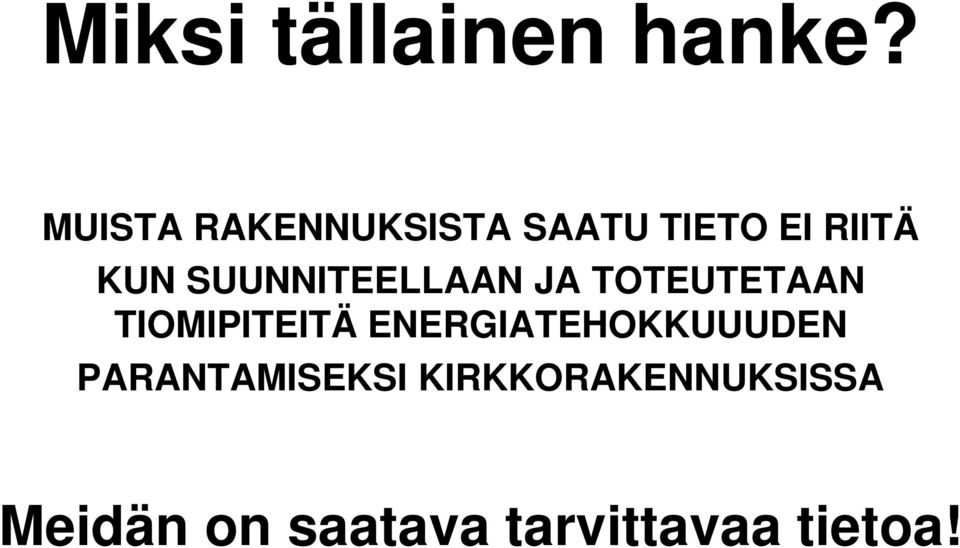

14 Miksi tällainen hanke? MUISTA RAKENNUKSISTA SAATU TIETO EI RIITÄ KUN SUUNNITEELLAAN JA TOTEUTETAAN TIOMIPITEITÄ ENERGIATEHOKKUUUDEN PARANTAMISEKSI KIRKKORAKENNUKSISSA Meidän on saatava tarvittavaa tietoa!

15 Miksi tällainen hanke? Ongelma-alueet - Huono tietämys tämänhetksestä tilanteesta - Toimenpide! Seuras? - Riittämätön seuranta

16 Lähtöpiste Luulajan hiippakunta Suora sählölämmitys 62% Vesikiertionen lämmitys ja lämpöpumppu 14% Vesikiertonen sähkölämmitys 3% Vesikiertonen kaukolämpö 13% Ei lämmitystä 6% Muut 2%

17 Hankken kaksi pääkohtaa Sisäimaston kartoitus ja Vaurioden määritys 50 kirkossa (128/200 kirkosta)

18 Sisäilmaston kartoitus - Näyttää kirkkorakennunesten todellisen sisäilmaston - Ohjaa seurakuntien päätökisiä tarvittavista tiomenpiteistä - Antaa surakunnille mahdollisuuden seurata ja arvoista meneillä oleva ja tehtyjä toimenpiteitä - Ohjaa hiippakuntien arvointa, nevontaa ja päätöksiä energigakysymyksissää - Ohjaa lääninhallitusten arviointia Ruotsin kulttuurimuistoja ohjaavan lainsäädönnön nojalla - Ohjaa kansallisten suuntavivojen kehittämästa - Tarjoaa pohjan jatkotutkimiksille

19 Vaurioiden määritys - Osoittta sisäilmaston ja vuarioden välisen yhteyden - Ohjaa seurakuntien päätöksiä tarviattavista toimenpiteistä - Ohjaa energiatoimenpiteitä koskevat päätökset huomioimaan myös rakennukset ja niiden irtaimiston - Ohjaa kansallisten suuntaviivojen kehittämistä - Tarjoaa pohjan jatkotutkimuksille

20 Hankeen kolme päätavoitetta Ilmastosta johuvien vaurioiden ennaltaehkäisy - kuivumisesta johtuvat vauriot - kosteusvariot - homevauriot - jne Energian säästäminen - halvemmat lämmityskustannukset - vähemmän ympäriösvaikutuksia Lähtökohta ilmaston seurannan kansallisille suuntaviivoille ja vaurioita ehkäiseville toimenpiteillle kulttuurihistoriallisesti arvokkaissa ympäristöissä

21 Valinta Seurakunnat ilmoittivat kiinnostuksensa Kirkkorakennnusten valinta on suoritettu yhteistyössa Norrbottinen ja Västerbottenin läänihallitusten kanssa. Ranniko sisämaa Puu - kivi Eri ikäisiä Eralisia lämmitysjestelmiä

22 50 kirkkoa

23 Miten olemme toimineet? Ilmaston seuranta - Sisälämpötila ja suhteelinen kostues - Keskienen mittauspiste - Mittaustuloksen lukeminen tunnin välein

24 Vaurioiden määritys - Yhteistyössä NIKUN:n konseervaatoreiden kanssa - Maalattu puu - Ykseinkertaine basic-menetelmä - Lomake ja valokuvia - Ennen ja jälken vertailu ja analyysi

25 Sopimus Norrbottenin ja Västerbottinen lääninhallitusten kansa. Mittaus ja arvointa on vaatimuksena ennen kuin mahdollisen toimenpiteisen voidan ryhtyä.

26 Kirkot Luulajan hiippakunnassa Yhteensä 200 kirkoa Energiakulutus kwh/vuosi

27 Mahdolliset säästot Mittaus, n. 10%: kwh/vuosi Sähto, ohjaus, n. 5%: kwh/vuosi

28 KAKSI ERI KIRKKOTYYPPIÄ Päivittäitessa käytössa oleva kirko, 3-7 pvä/vko Kirkko, jossa on käytössä 2 pvä/vko tai vähemmän.

29 Kirkkojen käyttötiheys 2007 Päivittäinen käyttto; vähintään 150 pvä/vuosi 20% Viikkottainen käyttö, vähintään 50 pvä/vuosi 52% Osaaikainen käyttö; vähemmän kuin 50 pvä/vuosi 14% Osaaikainen käyttö, kesä; vähemmän kuin 50 pvä/vuosi 3% Satunnainen käytttö 1-20 pvä/vuosi 9% Ei käyttössä vähemmän kuin 1% Ei käytössa, poistettu käytöstä vähemmän kuin 1%

30

31 Tavallisia käyria

32 Tavallisin toimenpide-ehdostus: LÄMPÖTILAN LASKEMINEN ja LÄMMITYKSEN OHJAUKSEN PARANAMINEN!!!! ca kwh/vuosi

33 Suositus ajottasieen lämmitykseen 8-10 astetta kuin kirkko ei käytetä astettaa kuin kirkko on käytössä

34

35 Lämpötilan kerrostuneisuus Pysyvästi lämmitetyssä kirkkorakennuksessa muodostuu toisinaan vertikaalista lämpötilakerrostuneisuutta. Ajoittain lämmitetyssä kirkossa vaikutus jää huoneen sisäisten ilmavirtauksien vuoksi pieneksi. Jos lattianja katonvälinenlämpötilaeroon 4 C, on huoneen keskilämpötila n. 2 C korkeampi kuin sen kuuluisi olla.

36 Uskomme että pystymme säästämään jopa 7 mkr/vuosi Ilman suurempia investointeja ca 30%

37 Rakennuksia koskeva EU-direktiivi Säästä 20% v mennessä Säästä 50% v mennessä suhteessa vuoteen 1995

38

39

40 Overshoot Day Ennuste elokuu

41 Pilottihankee Ilma-ilmalämpöpumppu kolmeen kirkkoon - Muodoslompolon kirkko, Kalvträskin kirkko, Nordmalingin kirkk, 1480 Ylläpitämään peruslämpöä

42 Muodoslompolon kirkko

43 Kalvträskin kirkko

44 Nordmalingin kirkko

45

46 Investointikustannus: kr Säästö: kr/vuosi (n. 50%)

47 Yksi ongelma

48 Seurakuntien energiankulutus Sähkö: kwh/vuosi Muut: kwh/vuosi Summa: kwh/vuosi ft

49 ft

50 Muut rakennukset Sopimukset - Sähkö- ja kaukolämpön toimitus - Energian kartoitus

51 Energiantehokkuus Tekniikka Tavat ja käytännöt

52

53

54 KIITOS! Håkan Kohkoinen Rakennusinsinööri Luulajan hiippakunta
