1 PUHTAASTI PAREMPI

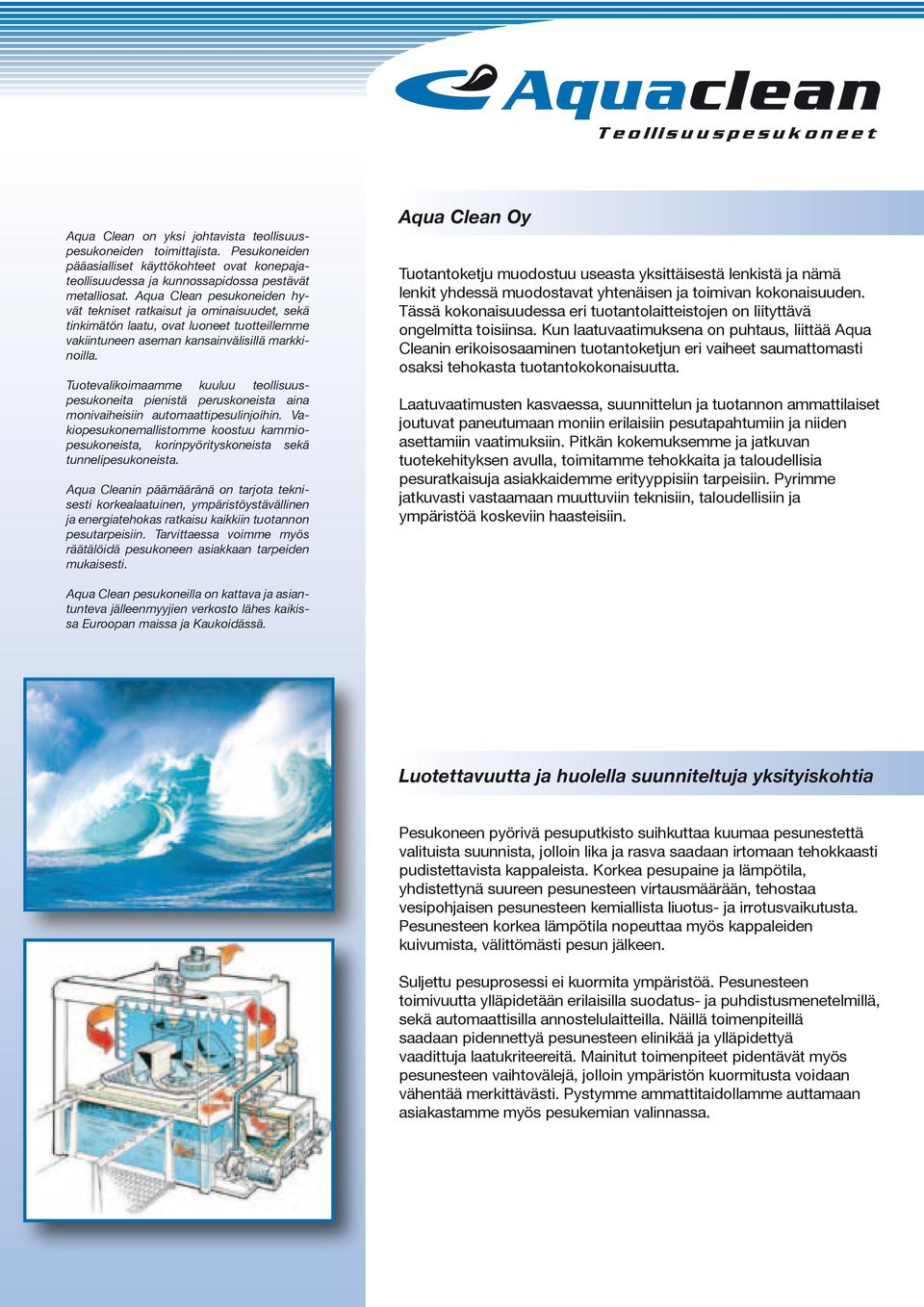

2 Aqua Clean on yksi johtavista teollisuuspesukoneiden toimittajista. Pesukoneiden pääasialliset käyttökohteet ovat konepajateollisuudessa ja kunnossapidossa pestävät metalliosat. Aqua Clean pesukoneiden hyvät tekniset ratkaisut ja ominaisuudet, sekä tinkimätön laatu, ovat luoneet tuotteillemme vakiintuneen aseman kansainvälisillä markkinoilla. Tuotevalikoimaamme kuuluu teollisuuspesukoneita pienistä peruskoneista aina monivaiheisiin automaattipesulinjoihin. Vakiopesukonemallistomme koostuu kammiopesukoneista, korinpyörityskoneista sekä tunnelipesukoneista. Aqua Cleanin päämääränä on tarjota teknisesti korkealaatuinen, ympäristöystävällinen ja energiatehokas ratkaisu kaikkiin tuotannon pesutarpeisiin. Tarvittaessa voimme myös räätälöidä pesukoneen asiakkaan tarpeiden mukaisesti. Aqua Clean Oy Tuotantoketju muodostuu useasta yksittäisestä lenkistä ja nämä lenkit yhdessä muodostavat yhtenäisen ja toimivan kokonaisuuden. Tässä kokonaisuudessa eri tuotantolaitteistojen on liityttävä ongelmitta toisiinsa. Kun laatuvaatimuksena on puhtaus, liittää Aqua Cleanin erikoisosaaminen tuotantoketjun eri vaiheet saumattomasti osaksi tehokasta tuotantokokonaisuutta. Laatuvaatimusten kasvaessa, suunnittelun ja tuotannon ammattilaiset joutuvat paneutumaan moniin erilaisiin pesutapahtumiin ja niiden asettamiin vaatimuksiin. Pitkän kokemuksemme ja jatkuvan tuotekehityksen avulla, toimitamme tehokkaita ja taloudellisia pesuratkaisuja asiakkaidemme erityyppisiin tarpeisiin. Pyrimme jatkuvasti vastaamaan muuttuviin teknisiin, taloudellisiin ja ympäristöä koskeviin haasteisiin. Aqua Clean pesukoneilla on kattava ja asiantunteva jälleenmyyjien verkosto lähes kaikissa Euroopan maissa ja Kaukoidässä. Luotettavuutta ja huolella suunniteltuja yksityiskohtia Pesukoneen pyörivä pesuputkisto suihkuttaa kuumaa pesunestettä valituista suunnista, jolloin lika ja rasva saadaan irtomaan tehokkaasti pudistettavista kappaleista. Korkea pesupaine ja lämpötila, yhdistettynä suureen pesunesteen virtausmäärään, tehostaa vesipohjaisen pesunesteen kemiallista liuotus- ja irrotusvaikutusta. Pesunesteen korkea lämpötila nopeuttaa myös kappaleiden kuivumista, välittömästi pesun jälkeen. Suljettu pesuprosessi ei kuormita ympäristöä. Pesunesteen toimivuutta ylläpidetään erilaisilla suodatus- ja puhdistusmenetelmillä, sekä automaattisilla annostelulaitteilla. Näillä toimenpiteillä saadaan pidennettyä pesunesteen elinikää ja ylläpidettyä vaadittuja laatukriteereitä. Mainitut toimenpiteet pidentävät myös pesunesteen vaihtovälejä, jolloin ympäristön kuormitusta voidaan vähentää merkittävästi. Pystymme ammattitaidollamme auttamaan asiakastamme myös pesukemian valinnassa.

3 AS-koneet AS-100 AS-150 Aqua Clean AS-koneet on suunniteltu pienten ja keskikokoisten kappaleiden pesuun, jolloin puhdistukseen riittää yksi pesuvaihe. AS-koneiden käyttökohteita ovat pääasiassa konepajateollisuuden välipesut ja kunnossapidon pesut. PIENET ULKOMITAT HYVÄ PESUTULOS AS-koneet soveltuvat öljyisten, rasvaisten tai pölyisten metalliosien pesemiseen. AS-sarjan pesukoneet valmistetaan ruostumattomasta teräksestä. Koneissa on lämpöeristetty runko, pyörivä suihkuputkisto, pesuvaunu, alaslaskettava ovi ja pesusäiliö varusteineen. Avoin ovi toimii myös lastaustasona. Pesu suoritetaan suljetussa kammiossa, jossa pyörivä pesuputkisto suihkuttaa pesunestettä pestävien kappaleiden päälle kaikista suunnista. Pesuprosessin aikana nestettä suodatetaan ja kierrätetään uudelleen. Lisävarusteet: Lisävarusteet helpottavat koneen täyttöä, nostavat koneen pesutehoa ja lisäävät pesunesteen käyttöikää, mikä osaltaan vähentää ympäristöön kohdistuvaa rasitusta. Pesukoneet voidaan varustaa seuraavin lisävarustein: öljyseparaattori OS kiertovesisuodatin CF veden automaattinen täyttö AT automaattinen annostelulaite DU höyryimuri AF tai kondenssierotin FX moottorikäyttöinen yläsuihkuputki MD käsisuihku SL Tekniset tiedot AS-100 AS-150 Koneen leveys A /mm Koneen syvyys B /mm B1 /mm Koneen korkeus C /mm C1 /mm Oikeudet muutoksiin pidätetään. C2 /mm Pesuvaunu P X L /mm Säiliön tilavuus l Lämmitysteho kw Pumpun tuotto l/min Pumpun paine bar 4 4,5 Maks. P X L /mm mitat Korkeus /mm Halk. /mm Maks. kuormitus kg Yrityksiä, jotka ovat valinneet AS-koneen: ABB, Ruotsi, Norja ABV Rock Group, Saudi Arabia Clark Forklift, Hollanti Danfoss, Tanska Delphi, Puola Ericsson, Ruotsi General Electric, Thaimaa ITT, Kiina John Deere, Espanja Krupp-Thyssen, Saksa Lufthansa, Saksa Länsiauto, Suomi Rautaruukki, Suomi Scan-Auto, Suomi Siemens, Saksa Valtra, Suomi Veho Group, Suomi VR, Suomi AS-koneet

4 AC-koneet Aqua Clean AC-sarjan 1-vaihe pesukoneet on tarkoitettu keskisuurten ja suurten kappaleiden pesuun, silloin kun yksivaiheinen pesuprosessi riittää takaamaan vaadittavan puhtauden. AC-koneita käytetään metalliosien pesuun pääasiassa konepajateollisuudessa ja kunnossapidossa. TEHOKAS PESUKONESARJA KESKIRASKAISIIN PESUIHIN Yksivaiheista kammiopesukonetta käytetään öljyisille, rasvaisille tai likaisille metalliosille. Pesukoneet valmistetaan ruostumattomasta teräksestä. Koneissa on lämpöeristetty runko, pyörivä suihkuputkisto, pesuvaunu, nosto-ovi ja pesusäiliö varusteineen. Koneen edessä on lastaustaso tai kuljetusvaunu osien siirtoon koneelle ja koneesta pois. Pesu suoritetaan suljetussa kammiossa, jossa pyörivä suihkuputkisto suihkuttaa pesunestettä pestävien kappaleiden päälle kaikista suunnista. Pesuprosessin aikana nestettä suodatetaan ja kierrätetään uudelleen. Aqua Clean AC-koneet voidaan toimittaa edestakaisin liikkuvalla suihkuputkistolla. Tämä ratkaisu antaa erinomaisen pesutuloksen, silloin kun pestävän kappaleen pituus on paljon suurempi kuin leveys. Pesukoneet voidaan liittää saumattomasti tuotantoprosessiin, automatisoimalla ne tarpeen mukaan. AC-koneet

5 Lisävarusteet Lisävarusteet helpottavat koneen täyttöä, nostavat koneen pesutehoa ja lisäävät pesunesteen käyttöikää, mikä osaltaan vähentää ympäristöön kohdistuvaa rasitusta. Pesukoneet voidaan varustaa seuraavin lisävarustein: AC-1.3 LD AC-1.7 LD AC-2.0 LD AC-2.5 LD AC-1.3 LD AC-1.7 LD lastaustaso LP tai kuljetusvaunu LT pesuvaunun koneellinen siirto MC automaattinen kuljetinjärjestelmä TS öljyseparaattori OS-B kiertovesisuodatin CF hienosuodatin FF hiukkaisoerotin JPL automaattinen vedentäyttö AT automaattinen annostelulaite DU höyryimuri AF tai kondenssierotin FX moottorikäyttöinen suihkuputki MD käsisuihku SL oven turvareuna TI pesukone kahdella nosto-ovella LD2 pesutilan korotus kuivaus DO paineilmapuhallus TBV Yrityksiä, jotka ovat valinneet AC-koneen: Airbus, Ranska Caterpillar, Saksa, Hollanti Fortum Power & Heat, Suomi Maersk Seeland, Tanska Newtec Palettisation, Ranska Nokian Renkaat, Suomi Outokumpu Stainless, Suomi Rolls Royce Marine, Suomi, Englanti, Norja Scania, Suomi, Ruotsi, Tanska, Taiwan SEW, Saksa, Kiina, Singapore Siemens, Saksa, Kiina Vickers, Englanti Westas Wind, Tanska Volvo Truck, Suomi, Ruotsi, Tanska Wärtsilä, Suomi, Tanska, Ranska Zeppelin Baumaschinen, Saksa Tekniset tiedot 1.3 LD 1.7 LD 2.0 LD 2.5 LD Koneen leveys A /mm Koneen syvyys B /mm B1 (LP) /mm Koneen korkeus C /mm C1 /mm C2 /mm C3 /mm Pesuvaunu P X L /mm Säiliön tilavuus l Lämmitysteho kw Pumpun tuotto l/min Pumpun paine Bar 4 4,5 4,5 5 Maks. P X L /mm mitat Korkeus/mm Halk./mm Maks. kuormitus kg Oikeudet muutoksiin pidätetään.

6 Monivaihekoneet Aqua Clean monivaihekoneet on suunniteltu suurten ja keskikokoisten kappaleiden pesuun, silloin kun pesuprosessilta vaaditaan erittäin korkeaa puhtausastetta. Koneita käytetään myös kun pestävälle kappaleelle tapahtuva valmistusprosessiprosessi vaatii useita käsittelyvaiheita. Hyvänä esimerkkinä tällaisesta pesuprosessista on maalausta edeltävä rautafosfatointi. Monivaihekoneiden käyttöalue on pääasiassa valmistavassa teollisuudessa. HARKITTUA TEKNIIKKAA VAATIVIIN PESUTULOKSIIN Aqua Clean monivaihekoneilla saadaan aikaan puhdistusprosessi, jossa koneistetut kappaleet pestään ja huuhdellaan ennen kokoonpanoa. Koneet voidaan tarvittaessa varustaa paineilmapuhalluksella tai kuivauksella, jolloin pestyt kappaleet ovat valmiita jatkokäsittelyyn välittömästi pesuprosessin jälkeen. Pesukoneet valmistetaan ruostumattomasta teräksestä. Koneissa on suljettu lämpöeristetty runko, pyörivä suutinjärjestelmä, lastausvaunu, nouseva ovi ja pesutankki varusteineen. Koneen edessä on lastaustaso tai kuljetusvaunu osien siirtoon koneelle ja koneesta pois. Pesu suoritetaan suljetussa kammiossa, jossa pyörivä pesuputkisto suihkuttaa pesunestettä pestävien kappaleiden päälle kaikista suunnista. Kuuma pesuneste suihkutetaan kappaleille suurella paineella, joka lisää mekaanista pesutehoa ja antaa hyvän puhdistustuloksen. Pesuprosessin aikana nesteitä suodatetaan ja kierrätetään uudelleen. Pesukoneet voidaan automatisoida ja liittää saumattomasti tuotantoprosessiin. Aqua Clean AC-koneet voidaan toimittaa edestakaisin liikkuvalla suihkuputkistolla. Tämä ratkaisu antaa erinomaisen pesutuloksen, silloin kun pestävän kappaleen pituus on paljon suurempi kuin leveys. Monivaihekoneet

7 AC Lisävarusteet: Lisävarusteet helpottavat koneen täyttöä, nostavat koneen pesutehoa ja lisäävät pesunesteen käyttöikää, mikä osaltaan vähentää ympäristöön kohdistuvaa rasitusta. Monivaihekoneet voidaan varustaa seuraavin lisävarustein: lastaustaso LP tai kuljetusvaunu LT pesuvaunun koneellinen siirto MC automaattinen kuljetinjärjestelmä TS öljyseparaattori OS-B kiertovesisuodatin CF hienosuodatin FF hiukkaserotin JPL automaattinen pesuaineen annostelu DU höyryimuri AF tai kondenssierotin FX moottorikäyttöinen suihkuputki MD käsisuihku SL oven turvareuna TI pesukone kahdella nosto-ovella LD2 pesutilan korotus kuivaus DO paineilmapuhallus TBV AC AC AC AC AC AC AC AC AC Yrityksiä, jotka ovat valinneet Monivaihekoneen: ABB Robotics, Ruotsi Bosch, Saksa, Ruotsi HTM Rail Feet Service, Hollanti Kumera Drives, Suomi Lucchini, Ruotsi, Italia MAN B & W Diesel, Tanska Moventas Wind, Suomi, Saksa NGC, Kiina Otis, Kiina Outokumpu Stainless, Suomi Pall Europe, Englanti Rolls-Royce, Suomi, Englanti, Singapore Siemens SMDT, Saksa, Kiina Singapore LTA, Singapore SEW, Suomi, Kiina, Saksa Sulzer Pumps Finland, Suomi Valtra, Suomi Visteon Autopal, Tsekki Wärtsilä, Suomi, Ranska, Tanska ÖBB, Itävalta Tekniset tiedot Koneen leveys A /mm Koneen syvyys B /mm B1(LP) /mm Koneen korkeus C /mm C1 /mm C2 /mm C3 /mm Pesuvaunu P X L /mm Säiliön tilavuus Tank l Tank2 /Tank Lämmitysteho Tank kw Tank Tank Pumpun tuotto Tank l/min Tank2 /Tank Pumpun paine Tank 1 4 4,5 4, ,5 4,5 5 Bar Tank2 /Tank 3 2,5 2,5 2,5 3 2,5 2,5 2,5 3 Maks. P X L /mm mitat Korkeus/mm Halk./mm Maks. kuormitus kg Oikeudet muutoksiin pidätetään.

8 BRC-koneet Aqua Clean korinpyörityskone BRC soveltuu pesuun, jossa vaaditaan korkeaa puhtausvaatimusta ja hyvää kuivaustulosta. Tällaisia kohteita ovat esim. korkeata puhtauslaatua vaativat osat (esim. hydraulilohko), pienosat ja bulkkituotteet. Pesukappaleet sijoitetaan joko pesukoriin, tai erilliseen jigiin. Kappaleet joko pyörivät, keinuvat tai pysyvät paikallaan pesuprosessin aikana. Kone voidaan varustaa useilla erilaisilla pesuohjelmilla. TÄYSVIRTAPESUTEKNIIKKA BRC-koneessa suoritetaan täysvirtapesuprosessi, jossa pesukammio täytetään nesteellä samalla kun kori pyörii. Pesun aikana nestettä suihkutetaan kammion nesteeseen, jolloin kammioon syntyy voimakasta turbulenssia. Yhdistelmä täysvirtatekniikka-upotus-pyöritys mahdollistaa pesunesteen tehokkaan tunkeutumisen kanaviin, sekä muihin vaikeasti saavutettaviin reikiin ja aukkoihin. Tällä menetelmällä puhdistuvat tehokkaasti myös erittäin monitahoiset kappaleet. Pesukone valmistetaan ruostumattomasta teräksestä, lämpöeristetään ja varustetaan pyörivällä jigillä pesukoria varten, nosto-ovella ja nestesäiliöillä. Pesukone varustetaan 1-3 säiliöllä, ja tarvittaessa paineilmapuhalluksella ja kuivauksella. Kone voidaan varustaa manuaalisella tai automaattisella kuljetinjärjestelmällä. BRC-koneet

9 Lisävarusteet: Lisävarusteet helpottavat koneen täyttöä, nostavat koneen pesutehoa ja lisäävät pesunesteen käyttöikää, mikä osaltaan vähentää ympäristöön kohdistuvaa rasitusta. BRC-koneet voidaan varustaa seuraavin lisävarustein: BRC BRC BRC BRC BRC BRC lastaustaso LP manuaalinen kuljetinjärjestelmä TC automaattinen kuljetinjärjestelmä TS pesukorit öljyseparaattori OS-B kiertovesisuodatin CF hienosuodatin FF hiukkaserotin JPL automaattinen annostelulaite DU höyryimuri AF tai kondenssierotin FX oven turvareuna TI kuivaus DO erillinen kuivausuuni DC paineilmapuhallus TBV Yrityksiä, jotka ovat valinneet BRC-koneen: Agco Sisu Power, Suomi Alcoa Howmet Castings, Ranska BOC Edwards, Englanti Bosch, Ruotsi, Portugali Consilium Components, Ruotsi Denso, Englanti Elemash, Venäjä Fennwick, Englanti Finn Power, Suomi Honeywell Garett, Romania Kone Cranes, Suomi Moventas, Suomi Ostnor, Ruotsi Parker Hannifinn, Suomi Sandvik Tamrock, Suomi Scania, Ruotsi Stomil Sanok, Puola Sunfab Hydraulics, Ruotsi Valtra, Suomi Volvo CEC, Ruotsi Tekniset tiedot Koneen leveys A /mm Koneen syvyys B /mm B1 /mm Koneen korkeus C /mm C1 /mm C2 /mm C3 /mm Säiliön tilavuus Tank l Tank2 /Tank Lämmitysteho Tank kw Tank2 /Tank Pumpun tuotto Tank l/min Tank2 /Tank Pumpun paine Tank Bar Tank2 /Tank Maks. kuormitus kg Oikeudet muutoksiin pidätetään.

10 Erikoispesukoneet Aqua Clean toimittaa erikoispesukoneita asiakkaan tarpeen ja vaatimusten mukaisesti. Erikoispesukoneet voivat olla joko muunnelma vakiokonemalleistamme tai täysin räätälöity ratkaisu. Erikoispesukone voi olla jokin alla luetelluista neljästä eri vaihtoehdosta: modifioitu kammiopesukone räätälöity kammiopesukone räätälöity korinpyörityskone tunnelipesukone Modifioitu kammiopesukone Vakiopesukoneet voidaan varustaa rakenteilla, jotka on tehty asiakkaan tuotteille, esimerkiksi korkeille osille (yli 2 m), painaville osille (yli 10 tonnia) ja varustaa erilaisilla kuljetinjärjestelmillä. Räätälöity kammiopesukone Erikoispesukoneet Räätälöidyt pesukoneet valmistetaan kappaleille, jotka eivät sovi painon tai koon vuoksi vakiokoneeseen, tai kun pestäville kappaleille asetetut puhtausvaatimukset tarvitsevat erilaisia pesuratkaisuja, kuten sisäpuolista pesua, pesujigiä, jne. Puhtausvaatimusten saavuttamiseksi varustetaan pesukoneen nestesäiliöt erilaisilla suodatusjärjestelmillä, kuten hiukkaserotin, hienosuodatin, alipainehaihdutin jne. Räätälöityjä kammiopesukoneita käytetään mm. tuulivoima- ja lentokoneteollisuudessa, rautatievaunujen telien ja pyöräparien pesussa.

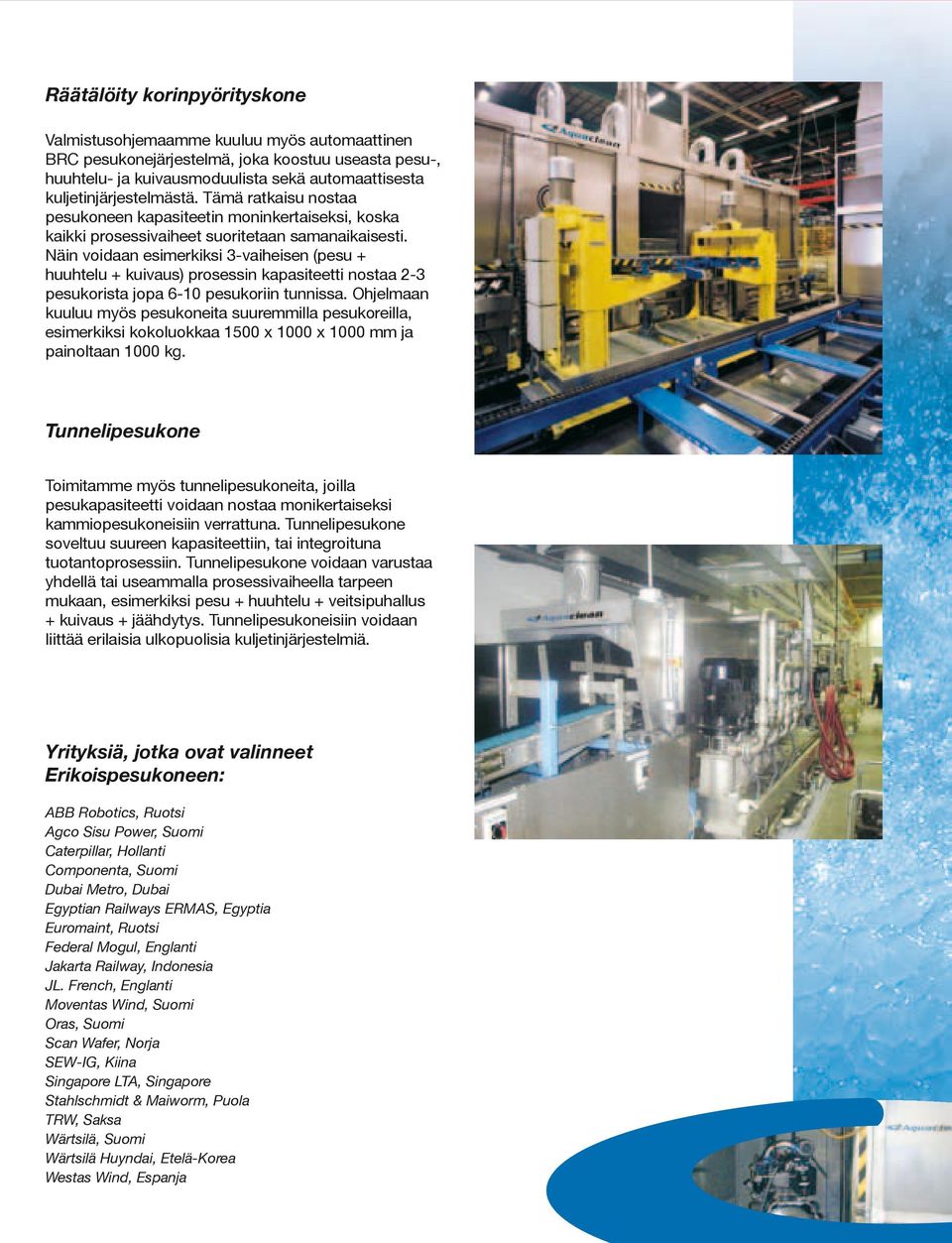

11 Räätälöity korinpyörityskone Valmistusohjemaamme kuuluu myös automaattinen BRC pesukonejärjestelmä, joka koostuu useasta pesu-, huuhtelu- ja kuivausmoduulista sekä automaattisesta kuljetinjärjestelmästä. Tämä ratkaisu nostaa pesukoneen kapasiteetin moninkertaiseksi, koska kaikki prosessivaiheet suoritetaan samanaikaisesti. Näin voidaan esimerkiksi 3-vaiheisen (pesu + huuhtelu + kuivaus) prosessin kapasiteetti nostaa 2-3 pesukorista jopa 6-10 pesukoriin tunnissa. Ohjelmaan kuuluu myös pesukoneita suuremmilla pesukoreilla, esimerkiksi kokoluokkaa 1500 x 1000 x 1000 mm ja painoltaan 1000 kg. Tunnelipesukone Toimitamme myös tunnelipesukoneita, joilla pesukapasiteetti voidaan nostaa monikertaiseksi kammiopesukoneisiin verrattuna. Tunnelipesukone soveltuu suureen kapasiteettiin, tai integroituna tuotantoprosessiin. Tunnelipesukone voidaan varustaa yhdellä tai useammalla prosessivaiheella tarpeen mukaan, esimerkiksi pesu + huuhtelu + veitsipuhallus + kuivaus + jäähdytys. Tunnelipesukoneisiin voidaan liittää erilaisia ulkopuolisia kuljetinjärjestelmiä. Yrityksiä, jotka ovat valinneet Erikoispesukoneen: ABB Robotics, Ruotsi Agco Sisu Power, Suomi Caterpillar, Hollanti Componenta, Suomi Dubai Metro, Dubai Egyptian Railways ERMAS, Egyptia Euromaint, Ruotsi Federal Mogul, Englanti Jakarta Railway, Indonesia JL. French, Englanti Moventas Wind, Suomi Oras, Suomi Scan Wafer, Norja SEW-IG, Kiina Singapore LTA, Singapore Stahlschmidt & Maiworm, Puola TRW, Saksa Wärtsilä, Suomi Wärtsilä Huyndai, Etelä-Korea Westas Wind, Espanja

12 Aqua Clean Oy Yläportti 1 BC, ESPOO Puh. (09) Fax (09) frey.taxell@aquaclean.fi tapio.hacklin@aquaclean.fi SATAGRAFIA_101036
