1 MIKÄ ILMASTOINTILAITE SOPII MINULLE? Näin löydät oikean ilmastointilaitteen VALINTAKRITEERIT TOIMINTA JÄRJESTELMÄT VERTAILUSSA YLEISKUVA TUOTTEISTA Katolle asennettavat ilmastointilaitteet Katolle asennettavat ikkunalliset ilmastointilaitteet Lattiatasoon asennettavat ilmastointilaitteet VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

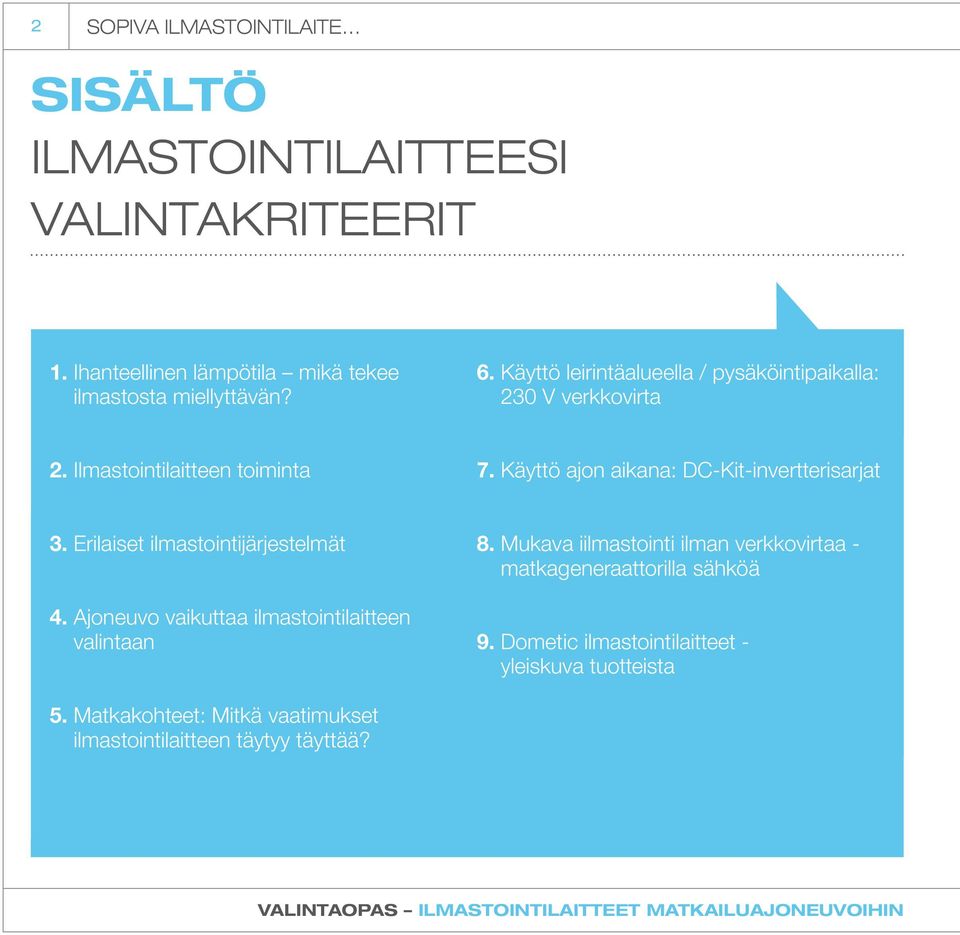

2 2 SOPIVA ILMASTOINTILAITE SISÄLTÖ ILMASTOINTILAITTEESI VALINTAKRITEERIT 1. Ihanteellinen lämpötila mikä tekee ilmastosta miellyttävän? 6. Käyttö leirintäalueella / pysäköintipaikalla: 230 V verkkovirta 2. Ilmastointilaitteen toiminta 7. Käyttö ajon aikana: DC-Kit-invertterisarjat 3. Erilaiset ilmastointijärjestelmät 4. Ajoneuvo vaikuttaa ilmastointilaitteen valintaan 8. Mukava iilmastointi ilman verkkovirtaa - matkageneraattorilla sähköä 9. Dometic ilmastointilaitteet - yleiskuva tuotteista 5. Matkakohteet: Mitkä vaatimukset ilmastointilaitteen täytyy täyttää? VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

3 MATKAILUAJONEUVOIHIN 3 1. PLATZ Kategorie: Klimaanlagen

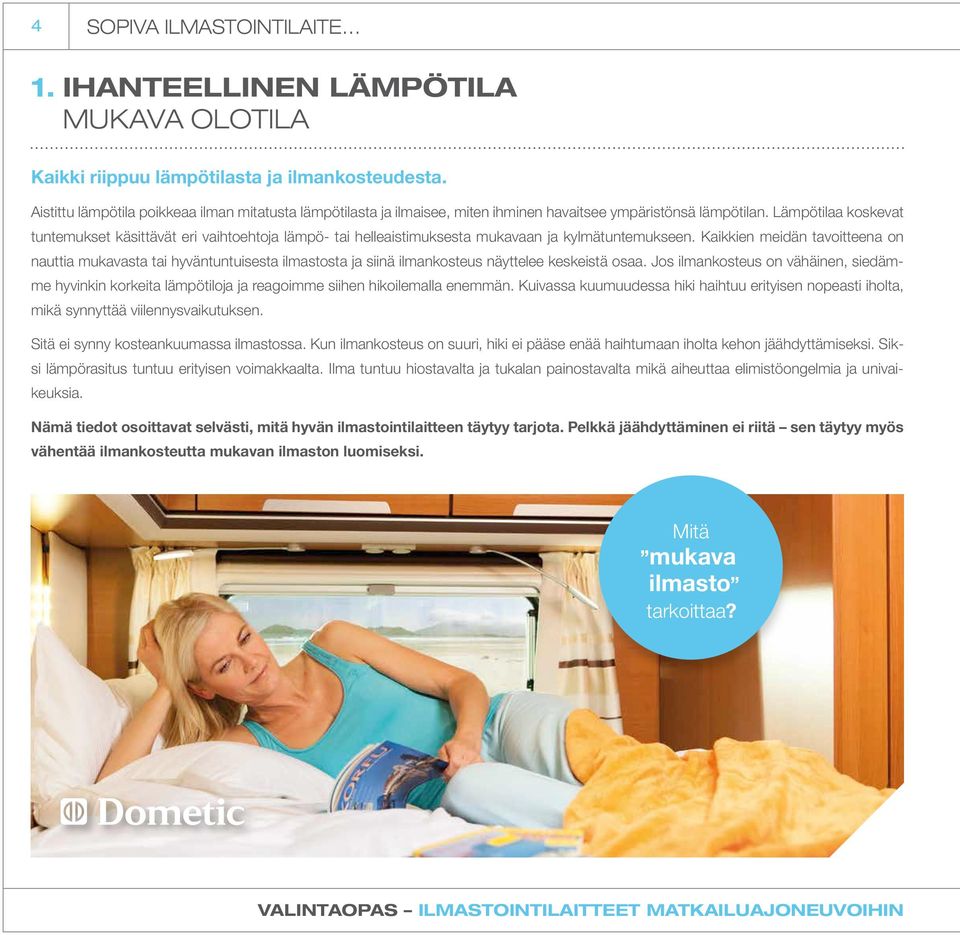

4 4 SOPIVA ILMASTOINTILAITE 1. IHANTEELLINEN LÄMPÖTILA MUKAVA OLOTILA Kaikki riippuu lämpötilasta ja ilmankosteudesta. Aistittu lämpötila poikkeaa ilman mitatusta lämpötilasta ja ilmaisee, miten ihminen havaitsee ympäristönsä lämpötilan. Lämpötilaa koskevat tuntemukset käsittävät eri vaihtoehtoja lämpö- tai helleaistimuksesta mukavaan ja kylmätuntemukseen. Kaikkien meidän tavoitteena on nauttia mukavasta tai hyväntuntuisesta ilmastosta ja siinä ilmankosteus näyttelee keskeistä osaa. Jos ilmankosteus on vähäinen, siedämme hyvinkin korkeita lämpötiloja ja reagoimme siihen hikoilemalla enemmän. Kuivassa kuumuudessa hiki haihtuu erityisen nopeasti iholta, mikä synnyttää viilennysvaikutuksen. Sitä ei synny kosteankuumassa ilmastossa. Kun ilmankosteus on suuri, hiki ei pääse enää haihtumaan iholta kehon jäähdyttämiseksi. Siksi lämpörasitus tuntuu erityisen voimakkaalta. Ilma tuntuu hiostavalta ja tukalan painostavalta mikä aiheuttaa elimistöongelmia ja univaikeuksia. Nämä tiedot osoittavat selvästi, mitä hyvän ilmastointilaitteen täytyy tarjota. Pelkkä jäähdyttäminen ei riitä sen täytyy myös vähentää ilmankosteutta mukavan ilmaston luomiseksi. Mitä mukava ilmasto tarkoittaa? VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

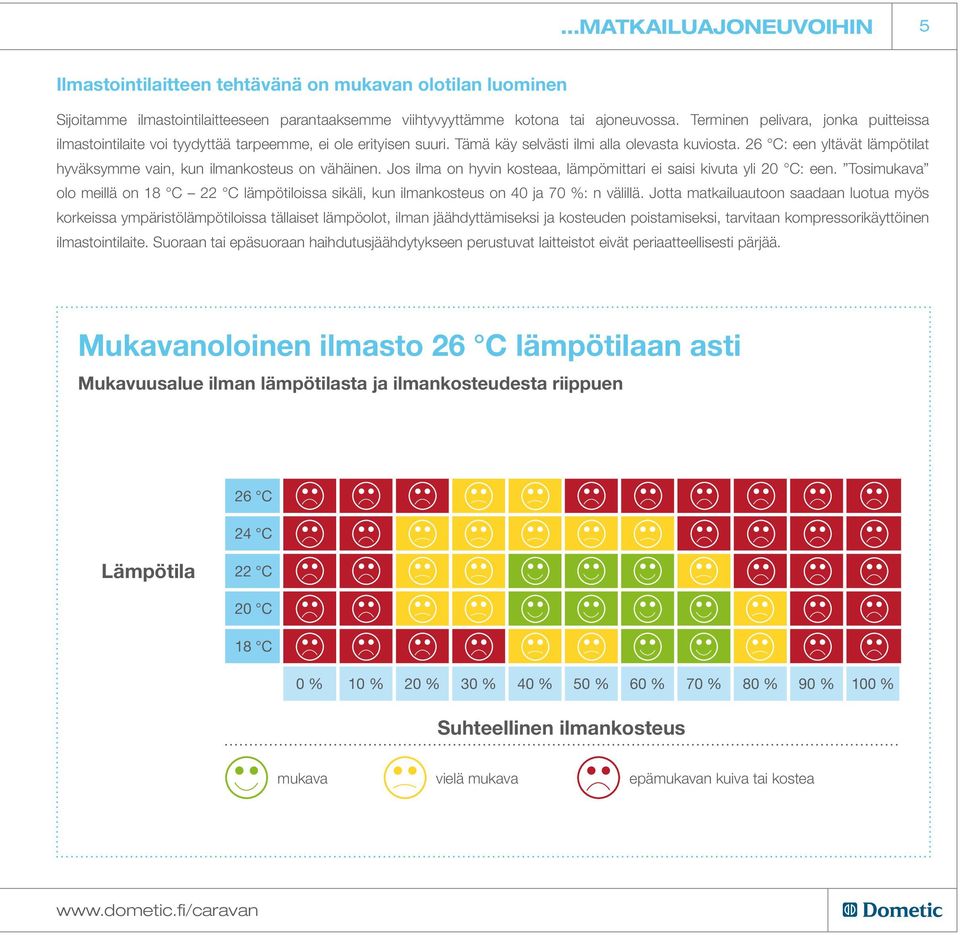

5 MATKAILUAJONEUVOIHIN 5 Ilmastointilaitteen tehtävänä on mukavan olotilan luominen Sijoitamme ilmastointilaitteeseen parantaaksemme viihtyvyyttämme kotona tai ajoneuvossa. Terminen pelivara, jonka puitteissa ilmastointilaite voi tyydyttää tarpeemme, ei ole erityisen suuri. Tämä käy selvästi ilmi alla olevasta kuviosta. 26 C: een yltävät lämpötilat hyväksymme vain, kun ilmankosteus on vähäinen. Jos ilma on hyvin kosteaa, lämpömittari ei saisi kivuta yli 20 C: een. Tosimukava olo meillä on 18 C 22 C lämpötiloissa sikäli, kun ilmankosteus on 40 ja 70 %: n välillä. Jotta matkailuautoon saadaan luotua myös korkeissa ympäristölämpötiloissa tällaiset lämpöolot, ilman jäähdyttämiseksi ja kosteuden poistamiseksi, tarvitaan kompressorikäyttöinen ilmastointilaite. Suoraan tai epäsuoraan haihdutusjäähdytykseen perustuvat laitteistot eivät periaatteellisesti pärjää. Mukavanoloinen ilmasto 26 C lämpötilaan asti Mukavuusalue ilman lämpötilasta ja ilmankosteudesta riippuen 26 C 24 C Lämpötila 22 C 20 C 18 C 0 % 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % Suhteellinen ilmankosteus mukava vielä mukava epämukavan kuiva tai kostea

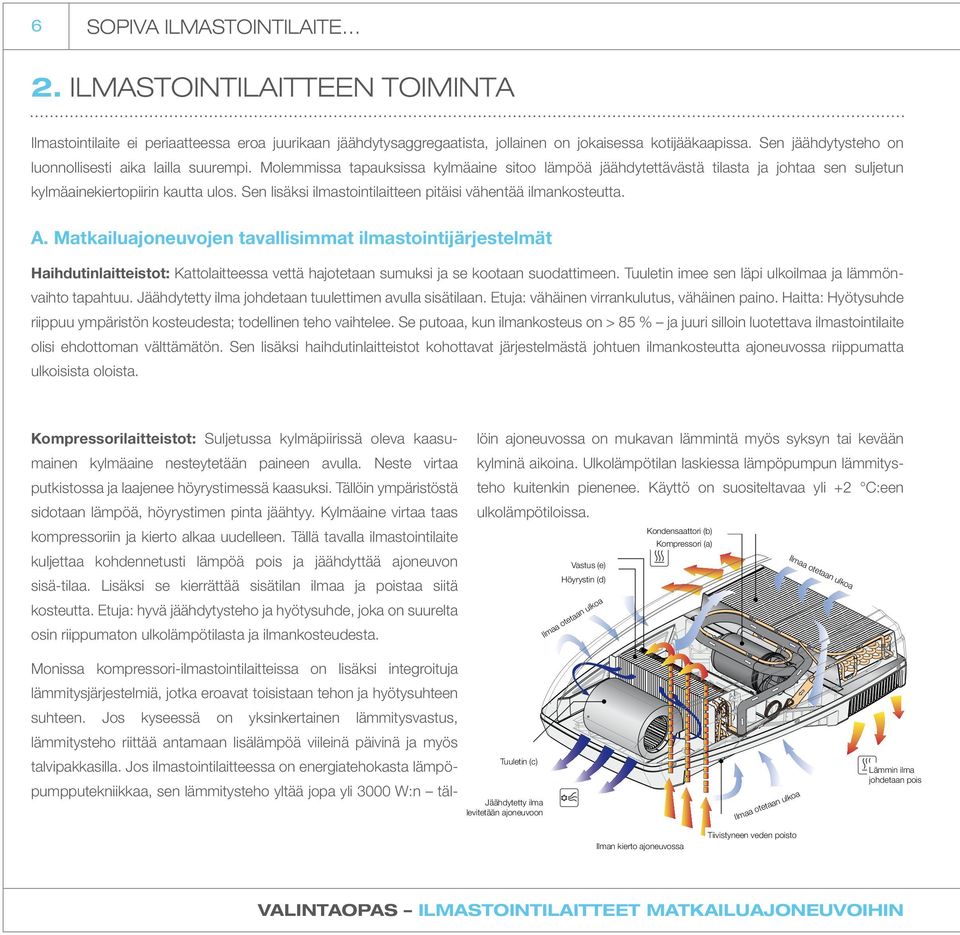

6 6 SOPIVA ILMASTOINTILAITE 2. ILMASTOINTILAITTEEN TOIMINTA Ilmastointilaite ei periaatteessa eroa juurikaan jäähdytysaggregaatista, jollainen on jokaisessa kotijääkaapissa. Sen jäähdytysteho on luonnollisesti aika lailla suurempi. Molemmissa tapauksissa kylmäaine sitoo lämpöä jäähdytettävästä tilasta ja johtaa sen suljetun kylmäainekiertopiirin kautta ulos. Sen lisäksi ilmastointilaitteen pitäisi vähentää ilmankosteutta. A. Matkailuajoneuvojen tavallisimmat ilmastointijärjestelmät Haihdutinlaitteistot: Kattolaitteessa vettä hajotetaan sumuksi ja se kootaan suodattimeen. Tuuletin imee sen läpi ulkoilmaa ja lämmönvaihto tapahtuu. Jäähdytetty ilma johdetaan tuulettimen avulla sisätilaan. Etuja: vähäinen virrankulutus, vähäinen paino. Haitta: Hyötysuhde riippuu ympäristön kosteudesta; todellinen teho vaihtelee. Se putoaa, kun ilmankosteus on > 85 % ja juuri silloin luotettava ilmastointilaite olisi ehdottoman välttämätön. Sen lisäksi haihdutinlaitteistot kohottavat järjestelmästä johtuen ilmankosteutta ajoneuvossa riippumatta ulkoisista oloista. Kompressorilaitteistot: Suljetussa kylmäpiirissä oleva kaasumainen kylmäaine nesteytetään paineen avulla. Neste virtaa putkistossa ja laajenee höyrystimessä kaasuksi. Tällöin ympäristöstä sidotaan lämpöä, höyrystimen pinta jäähtyy. Kylmäaine virtaa taas kompressoriin ja kierto alkaa uudelleen. Tällä tavalla ilmastointilaite kuljettaa kohdennetusti lämpöä pois ja jäähdyttää ajoneuvon sisä- tilaa. Lisäksi se kierrättää sisätilan ilmaa ja poistaa siitä kosteutta. Etuja: hyvä jäähdytysteho ja hyötysuhde, joka on suurelta osin riippumaton ulkolämpötilasta ja ilmankosteudesta. Monissa kompressori-ilmastointilaitteissa on lisäksi integroituja lämmitysjärjestelmiä, jotka eroavat toisistaan tehon ja hyötysuhteen suhteen. Jos kyseessä on yksinkertainen lämmitysvastus, lämmitysteho riittää antamaan lisälämpöä viileinä päivinä ja myös talvipakkasilla. Jos ilmastointilaitteessa on energiatehokasta lämpöpumpputekniikkaa, sen lämmitysteho yltää jopa yli 3000 W:n tällöin ajoneuvossa on mukavan lämmintä myös syksyn tai kevään kylminä aikoina. Ulkolämpötilan laskiessa lämpöpumpun lämmitysteho kuitenkin pienenee. Käyttö on suositeltavaa yli +2 C:een ulkolämpötiloissa. Kondensaattori (b) Kompressori (a) Vastus (e) Höyrystin (d) Ilmaa otetaan ulkoa Ilmaa otetaan ulkoa Tuuletin (c) Jäähdytetty ilma levitetään ajoneuvoon Ilmaa otetaan ulkoa Lämmin ilma johdetaan pois Ilman kierto ajoneuvossa Tiivistyneen veden poisto VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

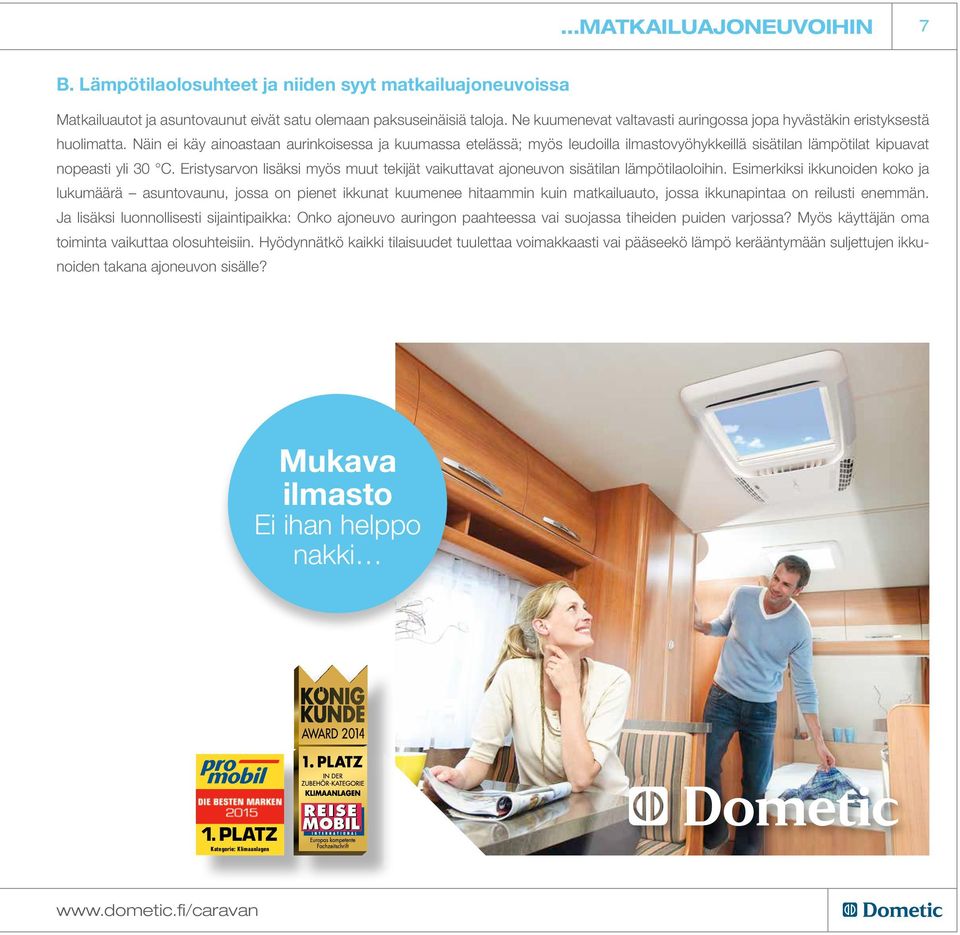

7 MATKAILUAJONEUVOIHIN 7 B. Lämpötilaolosuhteet ja niiden syyt matkailuajoneuvoissa Matkailuautot ja asuntovaunut eivät satu olemaan paksuseinäisiä taloja. Ne kuumenevat valtavasti auringossa jopa hyvästäkin eristyksestä huolimatta. Näin ei käy ainoastaan aurinkoisessa ja kuumassa etelässä; myös leudoilla ilmastovyöhykkeillä sisätilan lämpötilat kipuavat nopeasti yli 30 C. Eristysarvon lisäksi myös muut tekijät vaikuttavat ajoneuvon sisätilan lämpötilaoloihin. Esimerkiksi ikkunoiden koko ja lukumäärä asuntovaunu, jossa on pienet ikkunat kuumenee hitaammin kuin matkailuauto, jossa ikkunapintaa on reilusti enemmän. Ja lisäksi luonnollisesti sijaintipaikka: Onko ajoneuvo auringon paahteessa vai suojassa tiheiden puiden varjossa? Myös käyttäjän oma toiminta vaikuttaa olosuhteisiin. Hyödynnätkö kaikki tilaisuudet tuulettaa voimakkaasti vai pääseekö lämpö kerääntymään suljettujen ikkunoiden takana ajoneuvon sisälle? Mukava ilmasto Ei ihan helppo nakki 1. PLATZ Kategorie: Klimaanlagen

8 8 SOPIVA ILMASTOINTILAITE 3. ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN: KOLME MALLISARJAA Katolle asennettavat ilmastointilaitteet Asennus katolle tai lattiatasoon Katolle asennettavat ikkunalliset ilmastointilaitteet Lattiatasoon asennettavat ilmastointilaitteet Matkailuajoneuvoissa on ilmastointilaitteille oikeastaan vain kaksi asennuspaikkaa, jotka ovat teknisesti ja käytännöllisesti katsoen järkeviä: katto ja lattiataso esim säilytystilassa. Kattoilmastointilaitteet hyödyntävät fysiikan lakia, joka sanoo, että kylmä ilma laskeutuu alaspäin. Kylmä ilmavirta voidaan johtaa suoraan asuintilaan ilman tehohävikkiä ja vähäisellä energiamäärällä. Aikaisemmin kattoilmastoinnin yhteydessä menetettiin valoa antava kattoikkuna. Tuotekehityksemme onnistui kuitenkin yhdistämään kattoikkunan ja ilmastointilaitteen toisiinsa. Näin syntyi FreshLight maailman ensimmäinen ikkunallinen kattoilmastointi. Lattiatasoon sijoitetuissa ilmastointilaitteissa ilma johdetaan ulos ilmanjakoputkiston avulla, jotka voidaan asentaa joustavasti ja yksilöllisesti eri ajoneuvoihin. 1. PLATZ Kategorie: Klimaanlagen VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

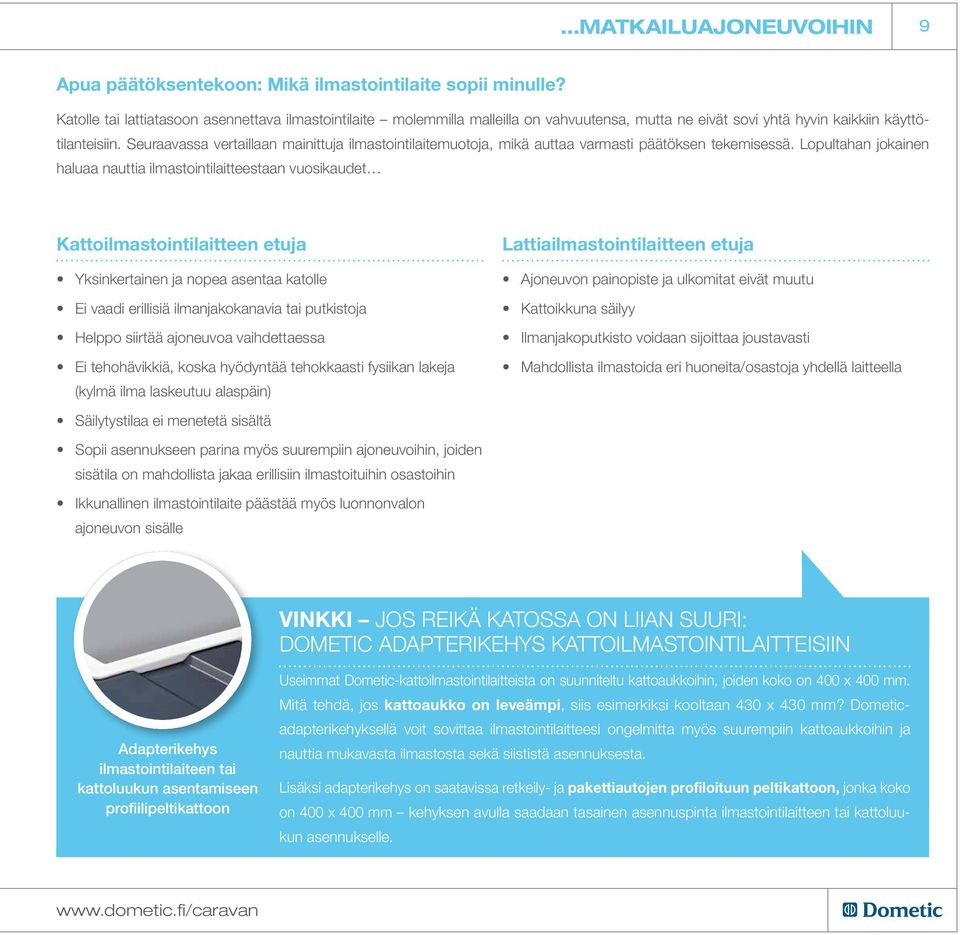

9 MATKAILUAJONEUVOIHIN 9 Apua päätöksentekoon: Mikä ilmastointilaite sopii minulle? Katolle tai lattiatasoon asennettava ilmastointilaite molemmilla malleilla on vahvuutensa, mutta ne eivät sovi yhtä hyvin kaikkiin käyttötilanteisiin. Seuraavassa vertaillaan mainittuja ilmastointilaitemuotoja, mikä auttaa varmasti päätöksen tekemisessä. Lopultahan jokainen haluaa nauttia ilmastointilaitteestaan vuosikaudet Kattoilmastointilaitteen etuja Yksinkertainen ja nopea asentaa katolle Ei vaadi erillisiä ilmanjakokanavia tai putkistoja Helppo siirtää ajoneuvoa vaihdettaessa Ei tehohävikkiä, koska hyödyntää tehokkaasti fysiikan lakeja (kylmä ilma laskeutuu alaspäin) Lattiailmastointilaitteen etuja Ajoneuvon painopiste ja ulkomitat eivät muutu Kattoikkuna säilyy Ilmanjakoputkisto voidaan sijoittaa joustavasti Mahdollista ilmastoida eri huoneita/osastoja yhdellä laitteella Säilytystilaa ei menetetä sisältä Sopii asennukseen parina myös suurempiin ajoneuvoihin, joiden sisätila on mahdollista jakaa erillisiin ilmastoituihin osastoihin Ikkunallinen ilmastointilaite päästää myös luonnonvalon ajoneuvon sisälle VINKKI JOS REIKÄ KATOSSA ON LIIAN SUURI: DOMETIC ADAPTERIKEHYS KATTOILMASTOINTILAITTEISIIN Adapterikehys ilmastointilaiteen tai kattoluukun asentamiseen profiilipeltikattoon Useimmat Dometic-kattoilmastointilaitteista on suunniteltu kattoaukkoihin, joiden koko on 400 x 400 mm. Mitä tehdä, jos kattoaukko on leveämpi, siis esimerkiksi kooltaan 430 x 430 mm? Dometicadapterikehyksellä voit sovittaa ilmastointilaitteesi ongelmitta myös suurempiin kattoaukkoihin ja nauttia mukavasta ilmastosta sekä siististä asennuksesta. Lisäksi adapterikehys on saatavissa retkeily- ja pakettiautojen profiloituun peltikattoon, jonka koko on 400 x 400 mm kehyksen avulla saadaan tasainen asennuspinta ilmastointilaitteen tai kattoluukun asennukselle.

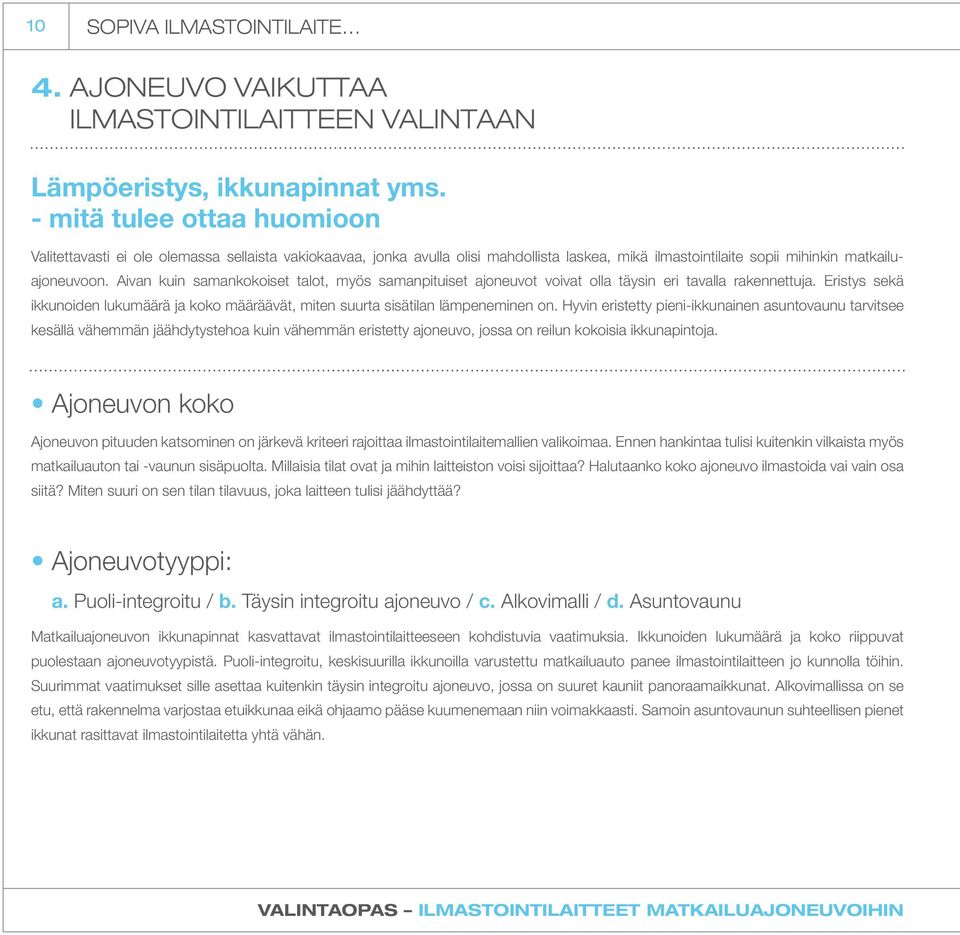

10 10 SOPIVA ILMASTOINTILAITE 4. AJONEUVO VAIKUTTAA ILMASTOINTILAITTEEN VALINTAAN Lämpöeristys, ikkunapinnat yms. - mitä tulee ottaa huomioon Valitettavasti ei ole olemassa sellaista vakiokaavaa, jonka avulla olisi mahdollista laskea, mikä ilmastointilaite sopii mihinkin matkailuajoneuvoon. Aivan kuin samankokoiset talot, myös samanpituiset ajoneuvot voivat olla täysin eri tavalla rakennettuja. Eristys sekä ikkunoiden lukumäärä ja koko määräävät, miten suurta sisätilan lämpeneminen on. Hyvin eristetty pieni-ikkunainen asuntovaunu tarvitsee kesällä vähemmän jäähdytystehoa kuin vähemmän eristetty ajoneuvo, jossa on reilun kokoisia ikkunapintoja. Ajoneuvon koko Ajoneuvon pituuden katsominen on järkevä kriteeri rajoittaa ilmastointilaitemallien valikoimaa. Ennen hankintaa tulisi kuitenkin vilkaista myös matkailuauton tai -vaunun sisäpuolta. Millaisia tilat ovat ja mihin laitteiston voisi sijoittaa? Halutaanko koko ajoneuvo ilmastoida vai vain osa siitä? Miten suuri on sen tilan tilavuus, joka laitteen tulisi jäähdyttää? Ajoneuvotyyppi: a. Puoli-integroitu / b. Täysin integroitu ajoneuvo / c. Alkovimalli / d. Asuntovaunu Matkailuajoneuvon ikkunapinnat kasvattavat ilmastointilaitteeseen kohdistuvia vaatimuksia. Ikkunoiden lukumäärä ja koko riippuvat puolestaan ajoneuvotyypistä. Puoli-integroitu, keskisuurilla ikkunoilla varustettu matkailuauto panee ilmastointilaitteen jo kunnolla töihin. Suurimmat vaatimukset sille asettaa kuitenkin täysin integroitu ajoneuvo, jossa on suuret kauniit panoraamaikkunat. Alkovimallissa on se etu, että rakennelma varjostaa etuikkunaa eikä ohjaamo pääse kuumenemaan niin voimakkaasti. Samoin asuntovaunun suhteellisen pienet ikkunat rasittavat ilmastointilaitetta yhtä vähän. VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

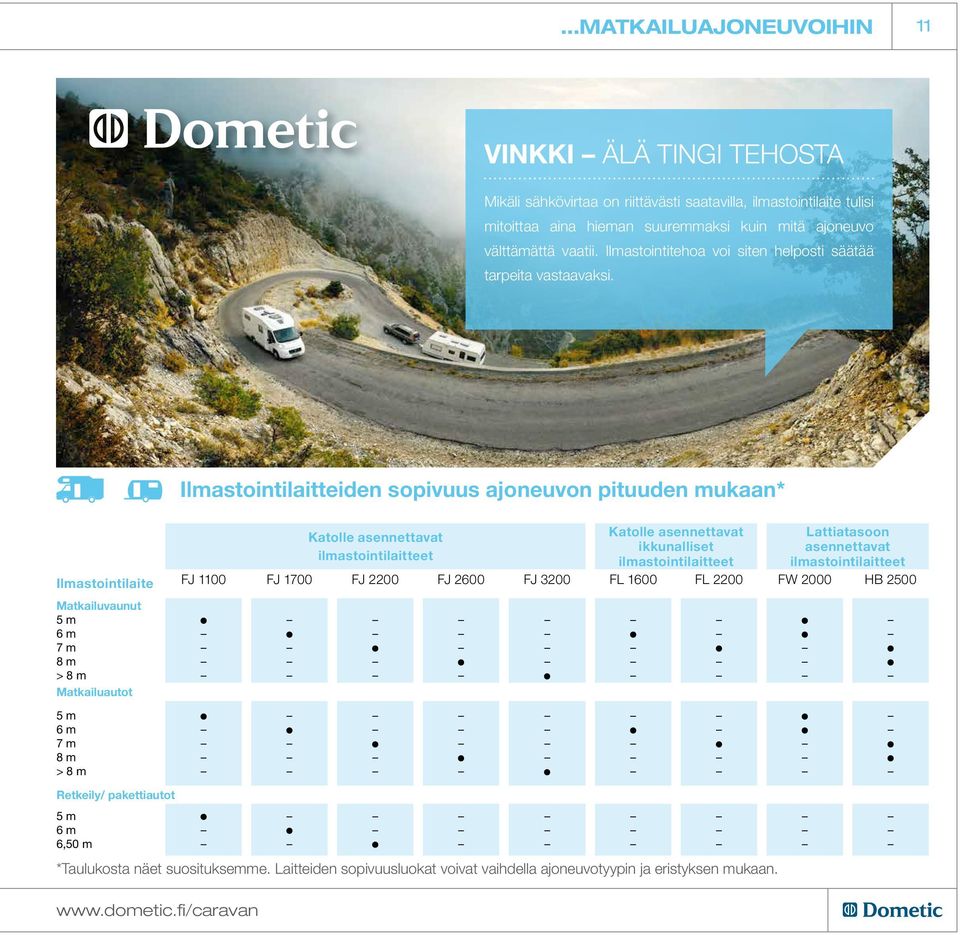

11 MATKAILUAJONEUVOIHIN 11 VINKKI ÄLÄ TINGI TEHOSTA Mikäli sähkövirtaa on riittävästi saatavilla, ilmastointilaite tulisi mitoittaa aina hieman suuremmaksi kuin mitä ajoneuvo välttämättä vaatii. Ilmastointitehoa voi siten helposti säätää tarpeita vastaavaksi. Ilmastointilaitteiden sopivuus ajoneuvon pituuden mukaan* Katolle asennettavat Katolle asennettavat Lattiatasoon ikkunalliset asennettavat ilmastointilaitteet ilmastointilaitteet ilmastointilaitteet Ilmastointilaite FJ 1100 FJ 1700 FJ 2200 FJ 2600 FJ 3200 FL 1600 FL 2200 FW 2000 HB 2500 Matkailuvaunut 5 m 6 m 7 m 8 m > 8 m Matkailuautot 5 m 6 m 7 m 8 m > 8 m Retkeily/ pakettiautot 5 m 6 m 6,50 m *Taulukosta näet suosituksemme. Laitteiden sopivuusluokat voivat vaihdella ajoneuvotyypin ja eristyksen mukaan.

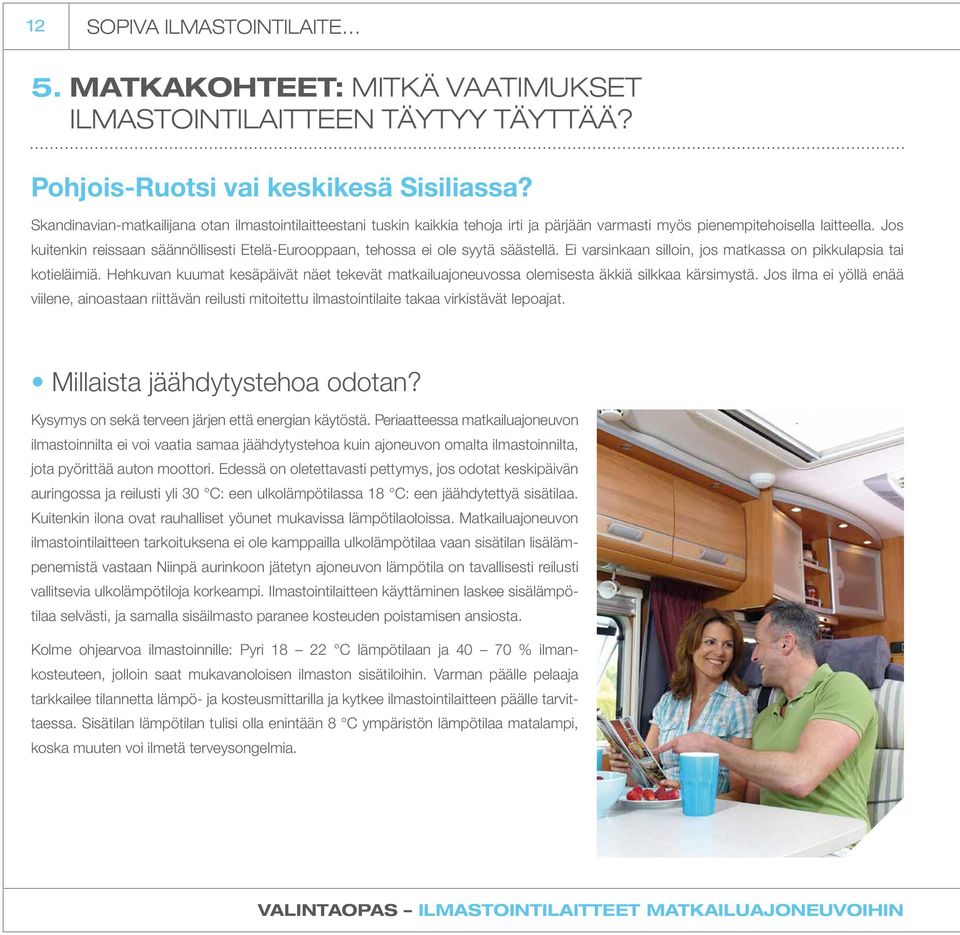

12 12 SOPIVA ILMASTOINTILAITE 5. MATKAKOHTEET: MITKÄ VAATIMUKSET ILMASTOINTILAITTEEN TÄYTYY TÄYTTÄÄ? Pohjois-Ruotsi vai keskikesä Sisiliassa? Skandinavian-matkailijana otan ilmastointilaitteestani tuskin kaikkia tehoja irti ja pärjään varmasti myös pienempitehoisella laitteella. Jos kuitenkin reissaan säännöllisesti Etelä-Eurooppaan, tehossa ei ole syytä säästellä. Ei varsinkaan silloin, jos matkassa on pikkulapsia tai kotieläimiä. Hehkuvan kuumat kesäpäivät näet tekevät matkailuajoneuvossa olemisesta äkkiä silkkaa kärsimystä. Jos ilma ei yöllä enää viilene, ainoastaan riittävän reilusti mitoitettu ilmastointilaite takaa virkistävät lepoajat. Millaista jäähdytystehoa odotan? Kysymys on sekä terveen järjen että energian käytöstä. Periaatteessa matkailuajoneuvon ilmastoinnilta ei voi vaatia samaa jäähdytystehoa kuin ajoneuvon omalta ilmastoinnilta, jota pyörittää auton moottori. Edessä on oletettavasti pettymys, jos odotat keskipäivän auringossa ja reilusti yli 30 C: een ulkolämpötilassa 18 C: een jäähdytettyä sisätilaa. Kuitenkin ilona ovat rauhalliset yöunet mukavissa lämpötilaoloissa. Matkailuajoneuvon ilmastointilaitteen tarkoituksena ei ole kamppailla ulkolämpötilaa vaan sisätilan lisälämpenemistä vastaan Niinpä aurinkoon jätetyn ajoneuvon lämpötila on tavallisesti reilusti vallitsevia ulkolämpötiloja korkeampi. Ilmastointilaitteen käyttäminen laskee sisälämpötilaa selvästi, ja samalla sisäilmasto paranee kosteuden poistamisen ansiosta. Kolme ohjearvoa ilmastoinnille: Pyri C lämpötilaan ja % ilmankosteuteen, jolloin saat mukavanoloisen ilmaston sisätiloihin. Varman päälle pelaaja tarkkailee tilannetta lämpö- ja kosteusmittarilla ja kytkee ilmastointilaitteen päälle tarvittaessa. Sisätilan lämpötilan tulisi olla enintään 8 C ympäristön lämpötilaa matalampi, koska muuten voi ilmetä terveysongelmia. VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

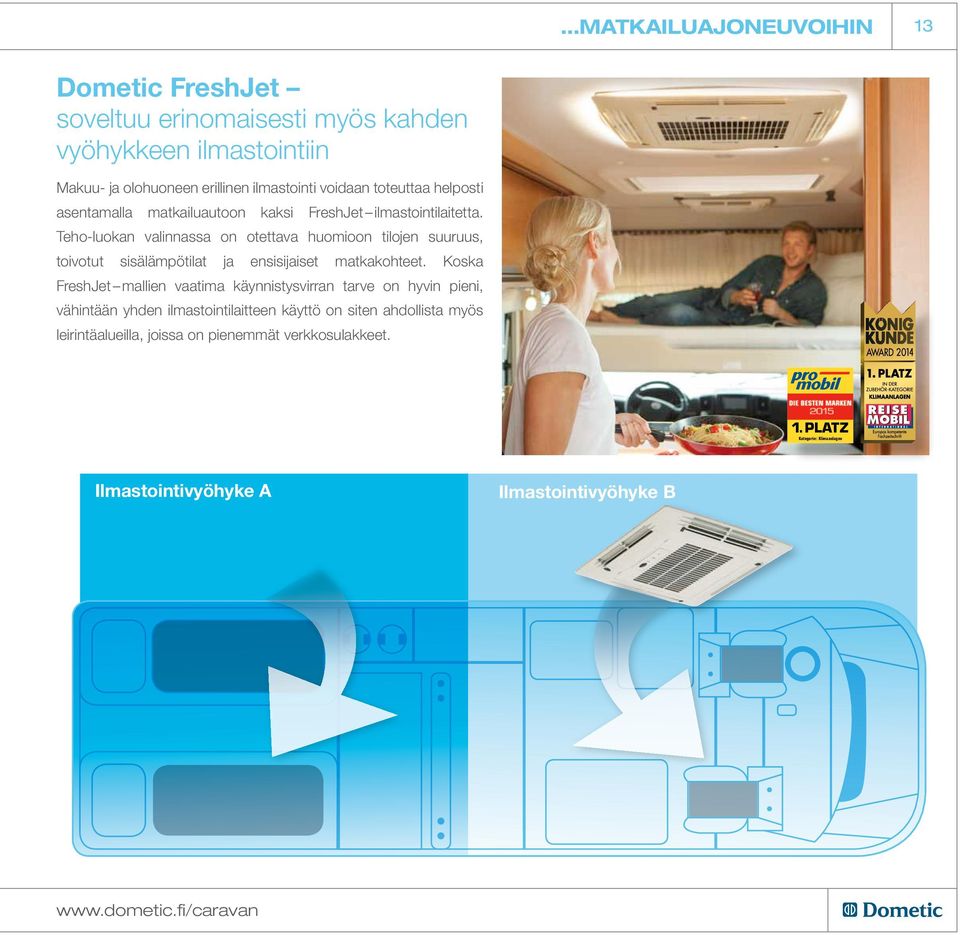

13 MATKAILUAJONEUVOIHIN 13 Dometic FreshJet soveltuu erinomaisesti myös kahden vyöhykkeen ilmastointiin Makuu- ja olohuoneen erillinen ilmastointi voidaan toteuttaa helposti asentamalla matkailuautoon kaksi FreshJet ilmastointilaitetta. Teho-luokan valinnassa on otettava huomioon tilojen suuruus, toivotut sisälämpötilat ja ensisijaiset matkakohteet. Koska FreshJet mallien vaatima käynnistysvirran tarve on hyvin pieni, vähintään yhden ilmastointilaitteen käyttö on siten ahdollista myös leirintäalueilla, joissa on pienemmät verkkosulakkeet. 1. PLATZ Kategorie: Klimaanlagen Ilmastointivyöhyke A Ilmastointivyöhyke B

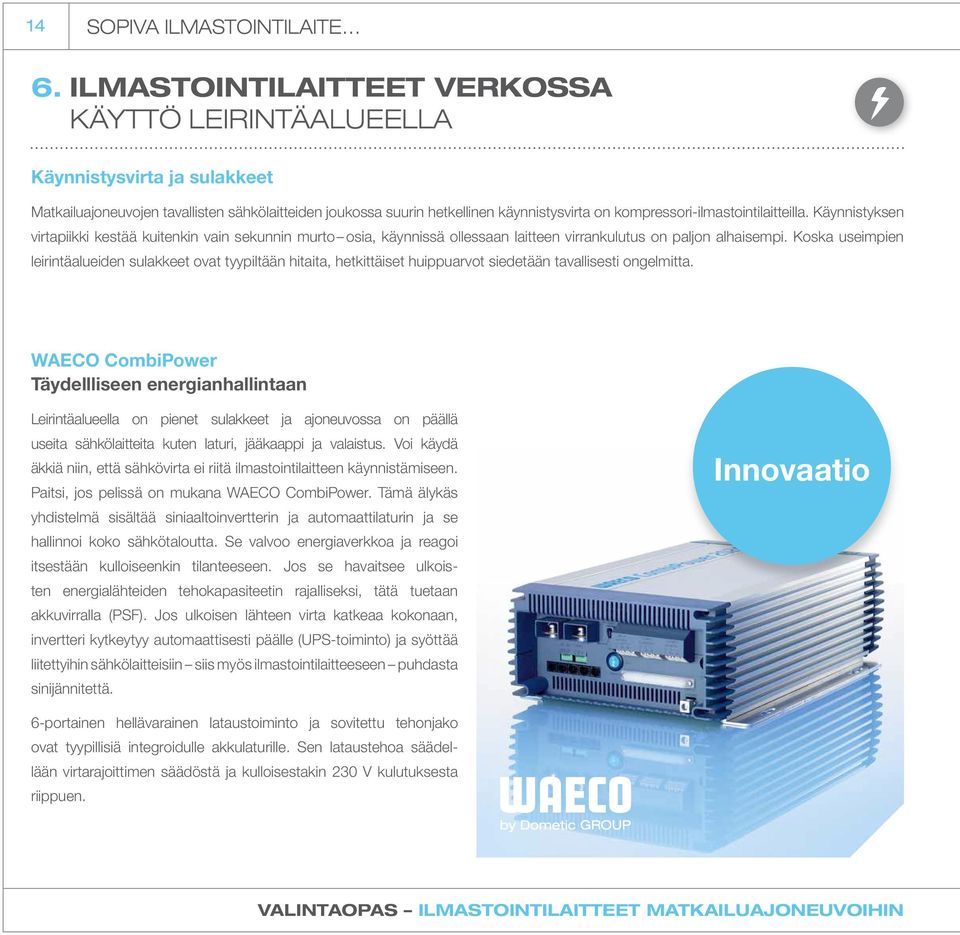

14 14 SOPIVA ILMASTOINTILAITE 6. ILMASTOINTILAITTEET VERKOSSA KÄYTTÖ LEIRINTÄALUEELLA Käynnistysvirta ja sulakkeet Matkailuajoneuvojen tavallisten sähkölaitteiden joukossa suurin hetkellinen käynnistysvirta on kompressori-ilmastointilaitteilla. Käynnistyksen virtapiikki kestää kuitenkin vain sekunnin murto osia, käynnissä ollessaan laitteen virrankulutus on paljon alhaisempi. Koska useimpien leirintäalueiden sulakkeet ovat tyypiltään hitaita, hetkittäiset huippuarvot siedetään tavallisesti ongelmitta. WAECO CombiPower Täydellliseen energianhallintaan Leirintäalueella on pienet sulakkeet ja ajoneuvossa on päällä useita sähkölaitteita kuten laturi, jääkaappi ja valaistus. Voi käydä äkkiä niin, että sähkövirta ei riitä ilmastointilaitteen käynnistämiseen. Paitsi, jos pelissä on mukana WAECO CombiPower. Tämä älykäs yhdistelmä sisältää siniaaltoinvertterin ja automaattilaturin ja se hallinnoi koko sähkötaloutta. Se valvoo energiaverkkoa ja reagoi itsestään kulloiseenkin tilanteeseen. Jos se havaitsee ulkoisten energialähteiden tehokapasiteetin rajalliseksi, tätä tuetaan akkuvirralla (PSF). Jos ulkoisen lähteen virta katkeaa kokonaan, invertteri kytkeytyy automaattisesti päälle (UPS-toiminto) ja syöttää liitettyihin sähkölaitteisiin siis myös ilmastointilaitteeseen puhdasta sinijännitettä. Innovaatio 6-portainen hellävarainen lataustoiminto ja sovitettu tehonjako ovat tyypillisiä integroidulle akkulaturille. Sen lataustehoa säädellään virtarajoittimen säädöstä ja kulloisestakin 230 V kulutuksesta riippuen. VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

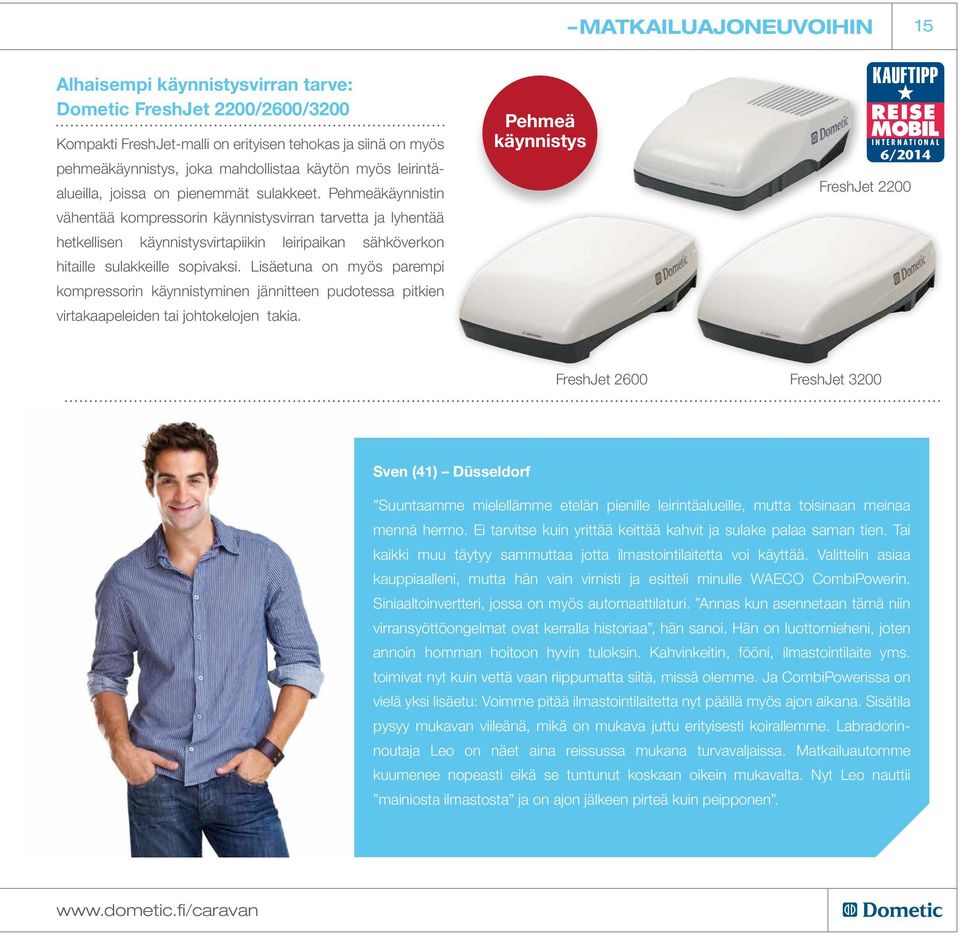

15 MATKAILUAJONEUVOIHIN 15 Alhaisempi käynnistysvirran tarve: Dometic FreshJet 2200/2600/3200 Kompakti FreshJet-malli on erityisen tehokas ja siinä on myös pehmeäkäynnistys, joka mahdollistaa käytön myös leirintäalueilla, joissa on pienemmät sulakkeet. Pehmeäkäynnistin vähentää kompressorin käynnistysvirran tarvetta ja lyhentää hetkellisen käynnistysvirtapiikin leiripaikan sähköverkon hitaille sulakkeille sopivaksi. Lisäetuna on myös parempi kompressorin käynnistyminen jännitteen pudotessa pitkien virtakaapeleiden tai johtokelojen takia. Pehmeä käynnistys KAUFTIPP REISE MOBIL INTERNATIONAL 6/2014 FreshJet 2200 FreshJet 2600 FreshJet 3200 Sven (41) Düsseldorf Suuntaamme mielellämme etelän pienille leirintäalueille, mutta toisinaan meinaa mennä hermo. Ei tarvitse kuin yrittää keittää kahvit ja sulake palaa saman tien. Tai kaikki muu täytyy sammuttaa jotta ilmastointilaitetta voi käyttää. Valittelin asiaa kauppiaalleni, mutta hän vain virnisti ja esitteli minulle WAECO CombiPowerin. Siniaaltoinvertteri, jossa on myös automaattilaturi. Annas kun asennetaan tämä niin virransyöttöongelmat ovat kerralla historiaa, hän sanoi. Hän on luottomieheni, joten annoin homman hoitoon hyvin tuloksin. Kahvinkeitin, fööni, ilmastointilaite yms. toimivat nyt kuin vettä vaan riippumatta siitä, missä olemme. Ja CombiPowerissa on vielä yksi lisäetu: Voimme pitää ilmastointilaitetta nyt päällä myös ajon aikana. Sisätila pysyy mukavan viileänä, mikä on mukava juttu erityisesti koirallemme. Labradorinnoutaja Leo on näet aina reissussa mukana turvavaljaissa. Matkailuautomme kuumenee nopeasti eikä se tuntunut koskaan oikein mukavalta. Nyt Leo nauttii mainiosta ilmastosta ja on ajon jälkeen pirteä kuin peipponen.

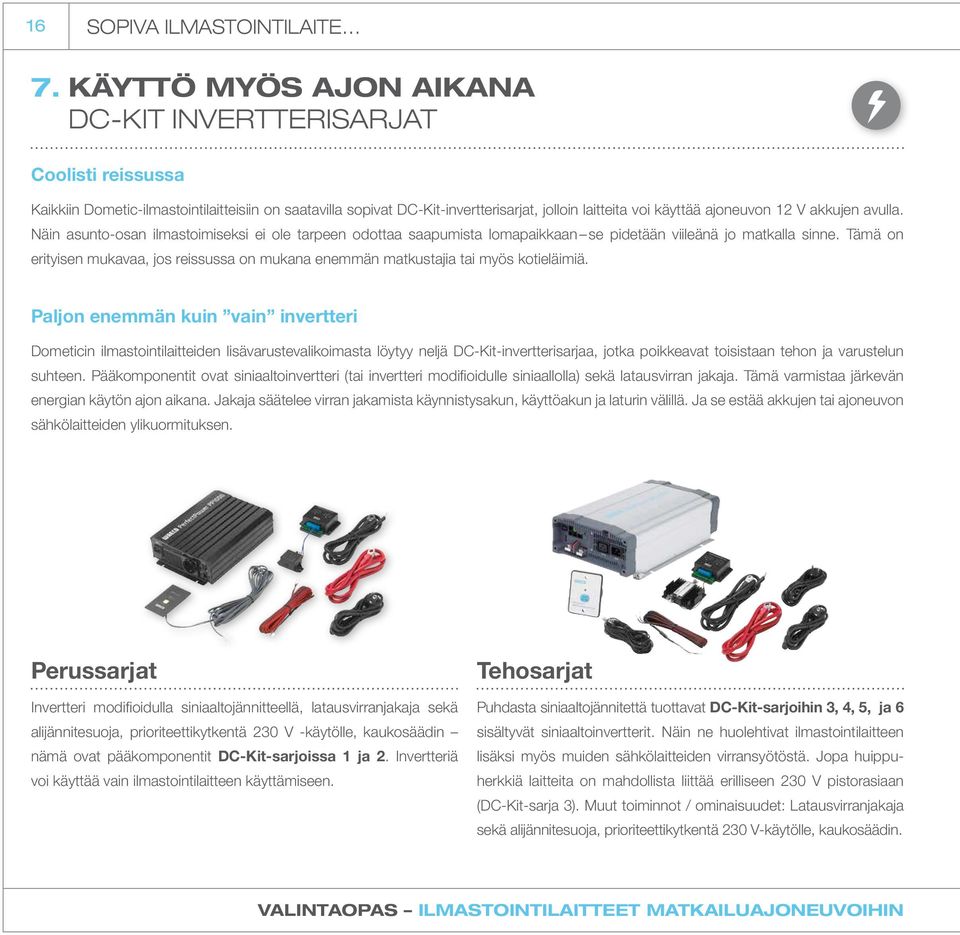

16 16 SOPIVA ILMASTOINTILAITE 7. KÄYTTÖ MYÖS AJON AIKANA DC-KIT INVERTTERISARJAT Coolisti reissussa Kaikkiin Dometic-ilmastointilaitteisiin on saatavilla sopivat DC-Kit-invertterisarjat, jolloin laitteita voi käyttää ajoneuvon 12 V akkujen avulla. Näin asunto-osan ilmastoimiseksi ei ole tarpeen odottaa saapumista lomapaikkaan se pidetään viileänä jo matkalla sinne. Tämä on erityisen mukavaa, jos reissussa on mukana enemmän matkustajia tai myös kotieläimiä. Paljon enemmän kuin vain invertteri Dometicin ilmastointilaitteiden lisävarustevalikoimasta löytyy neljä DC-Kit-invertterisarjaa, jotka poikkeavat toisistaan tehon ja varustelun suhteen. Pääkomponentit ovat siniaaltoinvertteri (tai invertteri modifioidulle siniaallolla) sekä latausvirran jakaja. Tämä varmistaa järkevän energian käytön ajon aikana. Jakaja säätelee virran jakamista käynnistysakun, käyttöakun ja laturin välillä. Ja se estää akkujen tai ajoneuvon sähkölaitteiden ylikuormituksen. Perussarjat Invertteri modifioidulla siniaaltojännitteellä, latausvirranjakaja sekä alijännitesuoja, prioriteettikytkentä 230 V -käytölle, kaukosäädin nämä ovat pääkomponentit DC-Kit-sarjoissa 1 ja 2. Invertteriä voi käyttää vain ilmastointilaitteen käyttämiseen. Tehosarjat Puhdasta siniaaltojännitettä tuottavat DC-Kit-sarjoihin 3, 4, 5, ja 6 sisältyvät siniaaltoinvertterit. Näin ne huolehtivat ilmastointilaitteen lisäksi myös muiden sähkölaitteiden virransyötöstä. Jopa huippuherkkiä laitteita on mahdollista liittää erilliseen 230 V pistorasiaan (DC-Kit-sarja 3). Muut toiminnot / ominaisuudet: Latausvirranjakaja sekä alijännitesuoja, prioriteettikytkentä 230 V-käytölle, kaukosäädin. VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

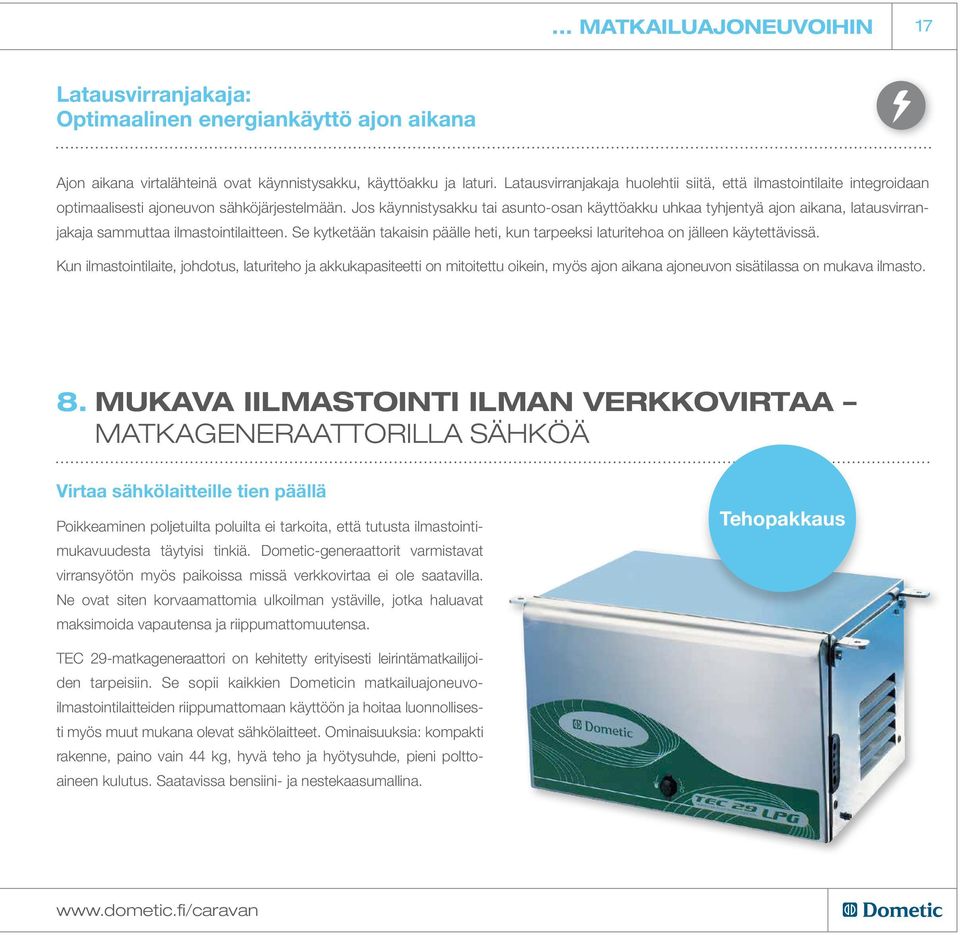

17 ... MATKAILUAJONEUVOIHIN 17 Latausvirranjakaja: Optimaalinen energiankäyttö ajon aikana Ajon aikana virtalähteinä ovat käynnistysakku, käyttöakku ja laturi. Latausvirranjakaja huolehtii siitä, että ilmastointilaite integroidaan optimaalisesti ajoneuvon sähköjärjestelmään. Jos käynnistysakku tai asunto-osan käyttöakku uhkaa tyhjentyä ajon aikana, latausvirranjakaja sammuttaa ilmastointilaitteen. Se kytketään takaisin päälle heti, kun tarpeeksi laturitehoa on jälleen käytettävissä. Kun ilmastointilaite, johdotus, laturiteho ja akkukapasiteetti on mitoitettu oikein, myös ajon aikana ajoneuvon sisätilassa on mukava ilmasto. 8. MUKAVA IILMASTOINTI ILMAN VERKKOVIRTAA MATKAGENERAATTORILLA SÄHKÖÄ Virtaa sähkölaitteille tien päällä Poikkeaminen poljetuilta poluilta ei tarkoita, että tutusta ilmastointimukavuudesta täytyisi tinkiä. Dometic-generaattorit varmistavat virransyötön myös paikoissa missä verkkovirtaa ei ole saatavilla. Ne ovat siten korvaamattomia ulkoilman ystäville, jotka haluavat maksimoida vapautensa ja riippumattomuutensa. Tehopakkaus TEC 29-matkageneraattori on kehitetty erityisesti leirintämatkailijoiden tarpeisiin. Se sopii kaikkien Dometicin matkailuajoneuvoilmastointilaitteiden riippumattomaan käyttöön ja hoitaa luonnollisesti myös muut mukana olevat sähkölaitteet. Ominaisuuksia: kompakti rakenne, paino vain 44 kg, hyvä teho ja hyötysuhde, pieni polttoaineen kulutus. Saatavissa bensiini- ja nestekaasumallina.

18 18 ILMASTOINTILAITTEET KATTAVA VALIKOIMA Ilmastointilaitteet Dometic FreshJet 1100 Kattoilmastointilaite Dometic FreshJet 1700 Kattoilmastointilaite Dometic FreshJet 2200 Kattoilmastointilaite KAUFTIPP REISE MOBIL INTERNATIONAL 6/2014 Pehmeä käynnistys Tuotenro Hinta ( ) Kattoyksikkö 1365, , ,00 Suositeltava ajoneuvon pituus (m) maks. 5 maks. 6 maks. 7 Jäähdytysteho (W/Btu/h) 1000 / / / 7500 Lämmitysteho (W) Kulutus (liitäntäteho) Jäähdytys-/lämmityskäyttö (W) Lämpöpumppu (W) 430 / 620 / / 1200 Käyttöjännite 230 V AC / 50 Hz 230 V AC / 50 Hz 230 V AC / 50 Hz Virrankulutus Jäähdytys-/lämmityskäyttö (A) Lämpöpumppu (A) 2,0 / 2,7 / 3,5 4,1 / 5,2 Sulakekoko Jäähdytys (A) Lämmitys (A) Kylmäaine R134a R407c R407c Mitat (L x K x S mm) Ulkopuoli- Sisäpuoli- 562 x 225 x x 47 x 535 (ilmanohjain 1) // 450 x 45 x 600 (ilmanohjain 2) Katon asennusaukko (L x S mm) 400 x x x 400 Katon paksuus (mm) Paino (kg) Valittavissa kaksi ilmanohjainta: Tuotenro // hinta ( ) Malli: Chillout ilmanohjain, 4 ilmanjakosuutinta // // 265,00 Malli: Design ilmanohjain, 2 ilmanjakosuutinta // // 335,00 Ilmanjakosuulakkeet 4 (sivuilla/edessä/takana) 4 (sivuilla/edessä/takana) 4 (sivuilla/edessä/takana) Suulakkeiden ohjaus Ilman jako suuttimilla portaattomasti säädettävissä Puhaltimen nopeudet Kaukosäädin Hyväksynnät Lisävaruste: Suositeltava generaattori e-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti e-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti TEC 29, TEC 29LPG, TEC 30EV, TEC 40D, T 2500H e-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti Lisävaruste: DC-Kit-sarjat 1 / 3 / 5 2 / 3 / 5 2 / 3 / 5 Muut varusteet: Tuotenro // hinta ( ) 1 2 Dometic adapterikehys FreshJet-mallien asennukseen vakiomittoja (400 x 400 mm) suurempiin kattoaukkoihin // 34,00 Adapterikehys ilmastointilaiteen tai kattoluukun asennukseen profiilipeltikattoon // 67,00 VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

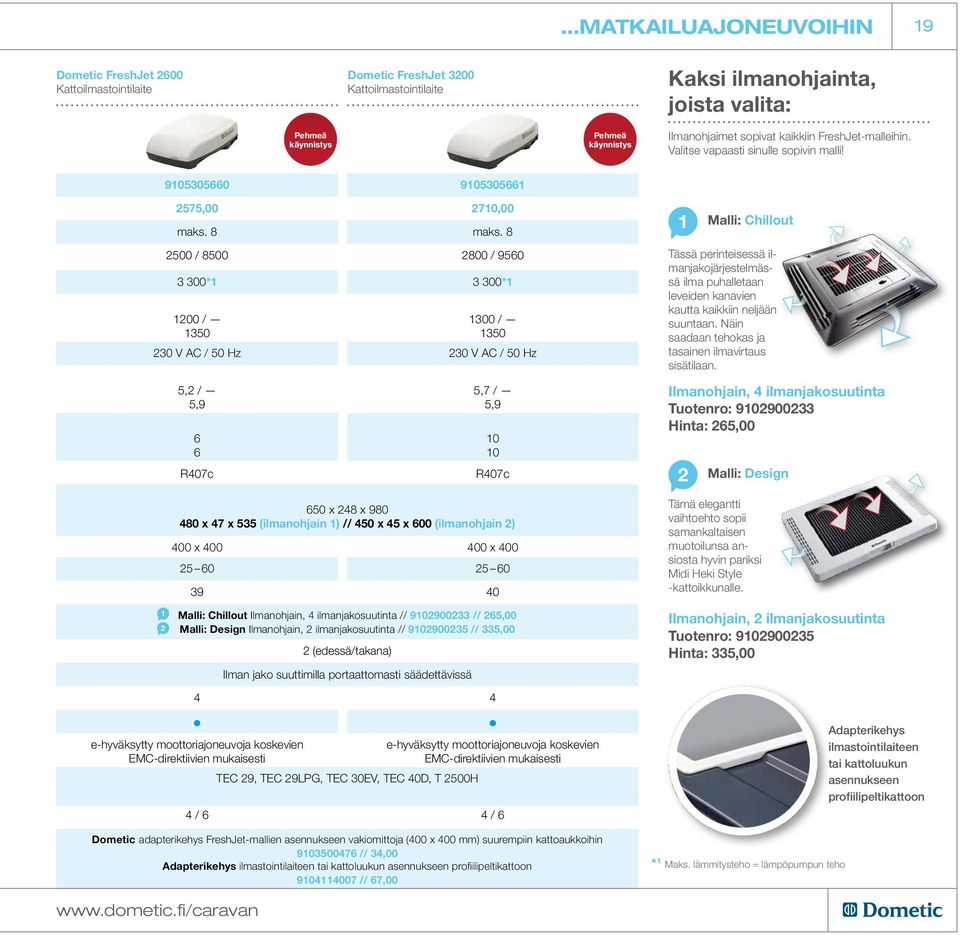

19 MATKAILUAJONEUVOIHIN 19 Dometic FreshJet 2600 Kattoilmastointilaite Dometic FreshJet 3200 Kattoilmastointilaite Kaksi ilmanohjainta, joista valita: Pehmeä käynnistys Pehmeä käynnistys Ilmanohjaimet sopivat kaikkiin FreshJet-malleihin. Valitse vapaasti sinulle sopivin malli! , ,00 maks. 8 maks / / * * / / V AC / 50 Hz 230 V AC / 50 Hz 1 Malli: Chillout Tässä perinteisessä ilmanjakojärjestelmässä ilma puhalletaan leveiden kanavien kautta kaikkiin neljään suuntaan. Näin saadaan tehokas ja tasainen ilmavirtaus sisätilaan. 5,2 / 5,9 6 6 R407c 5,7 / 5, R407c Ilmanohjain, 4 ilmanjakosuutinta Tuotenro: Hinta: 265,00 2 Malli: Design x 248 x x 47 x 535 (ilmanohjain 1) // 450 x 45 x 600 (ilmanohjain 2) 400 x x Malli: Chillout Ilmanohjain, 4 ilmanjakosuutinta // // 265,00 Malli: Design Ilmanohjain, 2 ilmanjakosuutinta // // 335,00 2 (edessä/takana) Ilman jako suuttimilla portaattomasti säädettävissä 4 4 Tämä elegantti vaihtoehto sopii samankaltaisen muotoilunsa ansiosta hyvin pariksi Midi Heki Style -kattoikkunalle. Ilmanohjain, 2 ilmanjakosuutinta Tuotenro: Hinta: 335,00 e-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti TEC 29, TEC 29LPG, TEC 30EV, TEC 40D, T 2500H e-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti 4 / 6 4 / 6 Dometic adapterikehys FreshJet-mallien asennukseen vakiomittoja (400 x 400 mm) suurempiin kattoaukkoihin // 34,00 Adapterikehys ilmastointilaiteen tai kattoluukun asennukseen profiilipeltikattoon // 67,00 * 1 Maks. lämmitysteho = lämpöpumpun teho Adapterikehys ilmastointilaiteen tai kattoluukun asennukseen profiilipeltikattoon

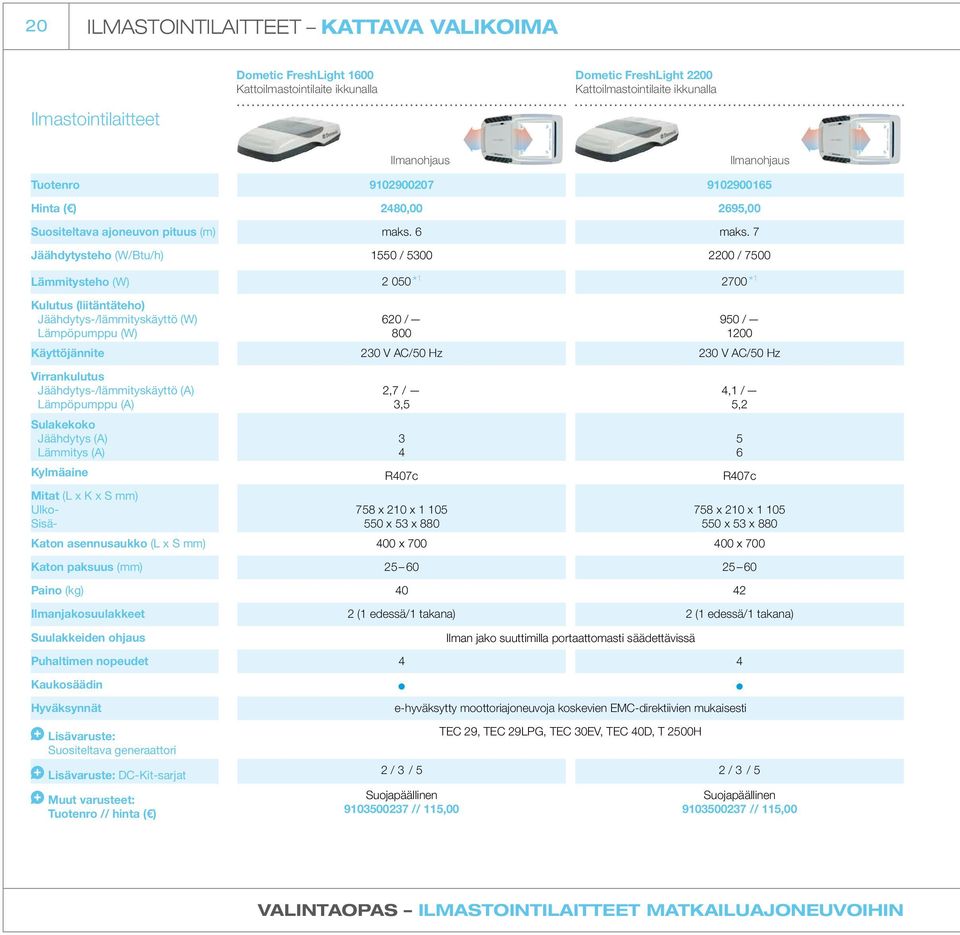

20 20 ILMASTOINTILAITTEET KATTAVA VALIKOIMA Ilmastointilaitteet Dometic FreshLight 1600 Kattoilmastointilaite ikkunalla Dometic FreshLight 2200 Kattoilmastointilaite ikkunalla Ilmanohjaus Ilmanohjaus Tuotenro Hinta ( ) 2480, ,00 Suositeltava ajoneuvon pituus (m) maks. 6 maks. 7 Jäähdytysteho (W/Btu/h) 1550 / / 7500 Lämmitysteho (W) * * 1 Kulutus (liitäntäteho) Jäähdytys-/lämmityskäyttö (W) Lämpöpumppu (W) 620 / / 1200 Käyttöjännite 230 V AC/50 Hz 230 V AC/50 Hz Virrankulutus Jäähdytys-/lämmityskäyttö (A) Lämpöpumppu (A) Sulakekoko Jäähdytys (A) Lämmitys (A) 2,7 / 3, ,1 / 5,2 5 6 Kylmäaine R407c R407c Mitat (L x K x S mm) Ulko- Sisä- 758 x 210 x x 53 x x 210 x x 53 x 880 Katon asennusaukko (L x S mm) 400 x x 700 Katon paksuus (mm) Paino (kg) Ilmanjakosuulakkeet 2 (1 edessä/1 takana) 2 (1 edessä/1 takana) Suulakkeiden ohjaus Ilman jako suuttimilla portaattomasti säädettävissä Puhaltimen nopeudet 4 4 Kaukosäädin Hyväksynnät Lisävaruste: Suositeltava generaattori Lisävaruste: DC-Kit-sarjat Muut varusteet: Tuotenro // hinta ( ) e-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti TEC 29, TEC 29LPG, TEC 30EV, TEC 40D, T 2500H 2 / 3 / 5 2 / 3 / 5 Suojapäällinen // 115,00 Suojapäällinen // 115,00 VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

21 MATKAILUAJONEUVOIHIN 21 Dometic FreshWell 2000 Lattiatasoon asennettava ilmastointilaite Dometic HB 2500 Lattiatasoon asennettava ilmastointilaite Ilmanohjaus Ilmanohjaus , ,00 maks. 6 maks / / * / 900 / V AC / 50 Hz 230 V AC / 50 Hz 2,8 / 3 R407c 3,9 / 4,8 4 5 R410a 400 x 286 x x 280 x ,9 3 ilmasuutinta (lisävaruste) asennetaan keskitetysti tai eri puolille tilaa. 3 3 E-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti TEC 29, TEC 29LPG, TEC 30EV, TEC 40D E-hyväksytty moottoriajoneuvoja koskevien EMC-direktiivien mukaisesti TEC 29, TEC 29LPG, TEC 30EV, TEC 40D 3 / 5v Katso netissä: Katso netissä: * 1 Maks. lämmitysteho = lämpöpumpun teho * 2 Maks. lämmitysteho = lämpöpumpun teho + lämmityselementin teho.

22 22 VIRTAA ILMASTOINNILLE TIEN PÄÄLLÄ Generaattorit TEC 29 TEC 29LPG TEC 30EV TEC 40D T 2500H Tuotenro Hinta ( ) 3995, , , , ,00 Käyttötapa/polttoaine Tavallinen bensiini ROZ 91 Nestekaasu, sisältää 60 % propaania Diesel Diesel Tavallinen bensiini ROZ 91 Kulutus maks. 1,2 l / h maks. 1,0 kg / h maks. 0,7 l / h maks. 1,4 l / h maks. 1,2 l / h Jatkuva teho (W) Huipputeho (W) Lähtöjännite 230 V AC ± 1 % (jatkuvasti) / puhdas sinijännite 230 V AC ± 1 % (jatkuvasti ) / puhdas sinijännite 230 V AC ± 1 % (jatkuvasti) / puhdas sinijännite 230 V AC ±1 % (jatkuvasti) / puhdas sinijännite 230 V AC ± 10 % (jatkuvasti) / puhdas sinijännite Oikosulkusuoja Maks. käynnistysvirta (A) Melutaso 7 m etäisyydellä (dba) Äänieristetty Käyttö ulkopuolisen ohjauspaneelin avulla Hyväksynnät E13 E13 E13 E24 E3 Moottorin teho (kw (hv)) 4,0 (5,5) 4,0 (5,5) 3,3 (4,5) 4,7 (6,4) 4,0 (5,5) Leveys kiinnikkeillä Mitat (L x K x S mm) 480 x 290 x x 290 x x 465 x x 457 x x 290 x 385 Kotelon materiaali ruostumatonta terästä ruostumatonta terästä ruostumatonta terästä ruostumatonta terästä ruostumatonta terästä Paino (kg) 44,0 44,0 70,0 96,5 50,0 Sopivuus Dometicin ilmastointilaitteille FreshLight 1600 FreshLight 2200 FreshJet 1100 FreshJet 1700 FreshJet 2200 FreshJet 2600 FreshJet 3200 HB 2500 FreshWell 2000 VALINTAOPAS ILMASTOINTILAITTEET MATKAILUAJONEUVOIHIN

23 DC-Kit-invertterisarjat 12 V -käyttöön DC-Kit-1... MATKAILUAJONEUVOIHIN 23 DC-Kit-2 DC-Kit-3 / DC-Kit-5 DC-Kit-4 / DC-Kit-6 Perussarja Perussarja Tehosarja Tehosarja Tuotenro (12 V) (24 V) (12 V) (24 V) Hinta ( ) 730,00 970, , ,00 Virrankulutus (A)* V: V: Suositeltava laturin teho (A)* V: V: V: V: V: V: 75 Suositeltava akkukapasiteetti (Ah)* Jatkuva teho (W) Mitat (L x K x S mm) Invertteri 210 x 77 x x 77 x ,5 x 94,3 x x 128,4 x 436 Toimitussisältö Invertteri puhdas siniaalto modifioitu siniaalto Prioriteettikytkentä kauko-ohjain, ohjauskaapeli (m) 2 akkukaapelia, pituus 1,5 m (mm 2 ) 230 V: n liitoskaapeli (kpl) Latausvirran jakaja varustettu releellä varustettu tehoreleellä Sopivuus Dometicin ilmastointilaitteille FreshLight 1600 FreshLight 2200 FreshJet 1100 FreshJet 1700 FreshJet 2200 FreshJet 2600 FreshJet 3200 HB 2500 FreshWell , , * 1 Virrankulutus riippuu käytettävästä ilmastointilaitteesta ja ympäristön lämpötiloista. * 2 Laturin teho riippuu käytettävästä ilmastointilaitteesta ja ympäristön lämpötiloista. * 3 Akkukapasiteetti riippuu käytettävästä ilmastointilaitteesta ja ympäristön lämpötiloista.
