1 VALINTAOPAS VALINTAOPAS ILMASTOINTILAITTEET NÄIN LÖYDÄT MATKAILUAJONEUVOOSI SOPIVAN ILMASTOINTILAITTEEN

2 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET SISÄLTÖ MITÄ KANNATTAA OTTAA HUOMIOON, KUN VALITSET ILMASTOINTILAITETTA 03 Oikea lämpötila millainen on miellyttävä sisäilma? 14 Ilmastointilaitteet ja verkkovirta 06 Miten ilmastointi toimii? 16 Käyttö ajon aikana 08 Kolme mallia 17 Generaattorit varmistavat virransyötön 10 Oikean mallin valinta Ilmastointilaitteet valikoiman yleiskatsaus 12 Matkakohteet Tekniset tiedot 2 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

3 MIKÄ ILMASTOINTILAITE MATKAILUAJONEUVOON? BESTE MARKEN PLATZ Dometic Klimaanlagen

4 ILMASTO MATKAILUAUTOJEN ILMASTOINTILAITTEET IHANTEELLINEN LÄMPÖTILA MUKAVA OLO KAIKKI RIIPPUU LÄMPÖTILASTA JA ILMANKOSTEUDESTA Ihmiskehon tuntema ilman lämpötila saattaa erota todellisesta, lämpömittarin näyttämästä lukemasta. Lämpöaistimukset vaihtelevat lämpimästä tai kuumasta miellyttävän kautta kylmään. Miellyttävän tuntuiseen ilmaan vaikuttaa lämpötilan lisäksi ilmankosteus. Jos ilmankosteus on pieni, siedämme kuumuutta paremmin: hiki haihtuu kuivan lämmön ansiosta nopeasti. Samalla sen haihtuminen viilentää. Lämpimässä ja kosteassa ilmassa näin ei tapahdu. Kun ilmankosteus on korkea, haihtuminen heikentyy ja samalla viilennysteho laskee. Tämän seurauksena kuumuus tuntuu entistä pakahduttavammalta. Ilma tuntuu kostealta ja hiostavalta, ja tästä saattaa seurata verenkierto-ongelmia ja unettomuutta. Tämän kaiken perusteella on ilmiselvää, mitä hyvän ilmastointilaitteen tulee tehdä. Pelkkä viilennys ei riitä. Miellyttävän sisäilman tuottaminen vaatii myös ilmankosteuden vähentämistä. 4 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

5 MIELLYTTÄVÄ SISÄILMA 26 C:N LÄMPÖTILASSA Miellyttävän tuntuinen sisäilma suhteessa ilman lämpötilaan ja kosteuteen LÄMPÖTILA 26 C 24 C 22 C 20 C 18 C VINKKI: KOMPRESSORI JÄRJESTELMÄT Kompressorikäyttöiset ilmastointijärjestelmät ovat kaikista tehokkaimpia. Ne vähentävät ilmankosteutta, toisin kuin haihdutusjäähdyttimet. 0 % 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % SUHTEELLINEN ILMANKOSTEUS mukava melko mukava epämukavan kuiva tai kostea MUKAVUUDEN LUOMINEN ILMASTOINTILAITTEEN TEHTÄVÄ Ilmastointilaitteeseen investoidaan kodin tai ajoneuvon mukavuuden lisäämiseksi. Kuvasta näet, että mukavalta tuntuvan lämpötilan alue on yllättävän pieni. Jo 26 C:n lämpötilat ovat siedettäviä vain, jos kosteutta ei ole paljon. Jos ilma on kosteaa, lämpötila ei saisi juurikaan olla yli 20 C. Huoneilma tuntuu miellyttävimmältä, kun lämpötila on 18 C 22 C ja kosteus %. Tällaisia olosuhteita varten matkailuajoneuvon ilmaa on viilennettävä ja samalla poistettava siitä kosteutta. Tähän tarvitaan kompressorikäyttöistä ilmastointilaitetta. Suoraan tai epäsuoraan haihdutusjäähdytykseen perustuvat järjestelmät eivät ole yhtä tehokkaita. MOBILE LIVING MADE EASY 5

6 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET MITEN ILMASTOINTILAITE TOIMII Ilmastointilaitteet toimivat pohjimmiltaan samalla periaatteella kuin jääkaappien kylmäkoneikot. Niiden kylmäteho on kuitenkin paljon korkeampi. Molemmissa järjestelmissä kylmäaine imee lämpöä jäähdytettävästä tilasta ja siirtää sen tilan ulkopuolelle. Ilmastointilaitteen pitäisi lisäksi vähentää ilmankosteutta. Ventilator Fan (c) Gekühlte Cooled air Luftis distributed wird imin the Fahrzeug vehicle verteilt Widerstand Resistor (e) Verdunster Evaporator (d) Luft wir d von außen zugeführt Air is supplied from the outside Kondensator Kondensor Condenser (b) Kompr Compressor (a) Air is added Warme Luft from the outside wird abgeführt Luftumwälzung Air circulation in im the Fahrzeug vehicle Luft wir d von außen zugefügt Air is added from the outside Condensation Kondenswasserablauf drainage Air is supplied from the outside Luft wir d von außen zugeführt Warme air is Luft dissipated wir d to abgeführt the outside A. MATKAILUAJONEUVOISSA YLEISIMMIN KÄYTETYT ILMASTOINTIJÄRJESTELMÄT Haihdutusjärjestelmät: Kattoon asennetussa yksikössä haihdutetaan vettä, joka kerätään suodattimeen. Lämmönvaihto tapahtuu, kun tuuletin imee sisätilaan ulkoilmaa suodattimen läpi. Edut: vähäinen virrankulutus ja kevyt paino. Heikkous: Energiatehokkuus riippuu ympäristön ilmankosteudesta, eli järjestelmän tehokkuus vaihtelee. Se romahtaa, kun ilmankosteus on yli 85 % juuri sillä tasolla, kun ilmastointia eniten tarvittaisiin. Lisäksi haihdutusjärjestelmät lisäävät toimintaperiaatteensa vuoksi ajoneuvon ilmankosteutta ympäristön olosuhteista riippumatta. Kompressorijärjestelmät: Suljetun piirin sisältämä kaasumainen kylmäaine muutetaan paineen avulla nesteeksi. Neste virtaa putkiston läpi ja muuttuu höyrystimessä jälleen kaasuksi. Samalla se imee lämpöä ympäristöstään. Höyrystimen ulkopuoli jäähtyy. Kylmäaine virtaa sitten takaisin kompressoriin, jossa kierto alkaa alusta. Näin ilmastointijärjestelmä kuljettaa lämmintä ilmaa ajoneuvon ulkopuolelle ja jäähdyttää ajoneuvon sisätiloja. Lisäksi se kierrättää ja kuivattaa sisäilmaa. Edut: tasainen ja erinomainen jäähdytysteho, suureksi osin riippumaton ympäristön lämpötilasta ja ilmankosteudesta. Useissa kompressori-ilmastoinneissa on integroitu lämmitysjärjestelmä. Näiden lämmitysjärjestelmien hyötysuhde ja tehokkuus riippuu laitteen tyypistä. Yksinkertaisella lämmitysvastuksella varustettu järjestelmä riittää varmasti viileänä iltana. Energiatehokkaalla lämpöpumpputekniikalla varustetut ilmastointilaitteet tarjoavat jopa 3000 W:n lämmitystehon. Se riittää ajoneuvon lämmittämiseen syksyn ja kevään kylminä aikoina. Ulkolämpötilan laskiessa lämpöpumpun lämmitysteho kuitenkin pienenee. Käyttö on suositeltavaa yli + 2 C: een ulkolämpötiloissa. 6 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

7 B. MATKAILUAJONEUVOJEN LÄMPÖTILAOLOSUHTEET JA NIIDEN SYYT Matkailuautojen ja matkailuvaunujen seinät eivät ole yhtä paksuja kuin rakennusten. Vaikka ajoneuvossa olisi hyvä eristys, se lämpenee, kun aurinko paistaa. Sisälämpötila nousee nopeasti yli 30 C:- seen leudommassakin ilmastossa kuin etelän auringossa. Eristyksen lisäksi ajoneuvon lämpötilaan vaikuttavat myös muut tekijät, kuten ikkunoiden lukumäärä ja koko. Pieni-ikkunainen matkailuvaunu lämpenee hitaammin kuin matkailuauto, jossa on suuret lasipinnat. Tietysti myös sillä on merkitystä, pysäköikö ajoneuvon auringon paahteeseen vai puun varjoon. Tuuletatko ajoneuvon sisätiloja niin usein kuin mahdollista? Vai ovatko kaikki ikkunat kiinni, jolloin lämpö pääsee kerääntymään ajoneuvon sisätiloihin? MOBILE LIVING MADE EASY 7

8 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET KOLME MALLISARJAA MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET Kattoilmastointilaitteet Kattoilmastointilaitteet luukulla Lattiatasoon asennettavat ilmastointilaitteet ASENNUS KATOLLE TAI LATTIATASOON Matkailuajoneuvoissa on vain kaksi paikkaa, joihin ilmastointilaitteen asentaminen on järkevää sekä tekniseltä että käytännölliseltä kannalta katsottuna: katto ja lattiataso esim. tavaratilassa. Kattoilmastointilaitteiden toiminta perustuu fysiikan lakeihin: viileä ilma laskeutuu alaspäin. Kylmän ilmavirran voi ohjata ajoneuvon asuintiloihin ja näin säästää energiaa tehokkuuden siitä kärsimättä. Aiemmin kattoilmastoinnin yhteydessä menetettiin valoa antava kattoluukku. Tuotekehityksemme onnistui kuitenkin yhdistämään kattoluukun ja ilmastointilaitteen toisiinsa. Näin syntyi Dometic FreshLight maailman ensimmäinen ikkunallinen kattoilmastointi. Lattiatasoon asennetut ilmastointilaitteet jakavat viileän ilman puhalluskanavien kautta, jotka voidaan asentaa joustavasti ja yksilöllisesti ajoneuvon sisätiloihin. VINKKI: HALUATKO, ETTÄ KATTOLUUKUSTA TULEE PÄIVÄNVALOA? Vaikka kattoilmastointilaitteet asennetaan usein ajoneuvon kattoluukun tilalle, voi päivänvaloa silti tulla liikkuvan kotisi sisälle. Jos luonnonvalo on sinulle tärkeää, osaat varmasti arvostaa innovatiivista, ikkunalla varustettua FreshLightkattoilmastointilaitetta. 8 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

9 MIKÄ ILMASTOINTILAITETYYPPI SOPII SINULLE PARHAITEN? Kattoon tai lattiatasoon asennettava ilmastointilaite: molemmissa on etunsa eikä kumpikaan sovi kaikkiin käyttötarkoituksiin. Tutustu valinnan helpottamiseksi alla olevaan järjestelmien vertailuun. Ilmastointilaite tulee nimittäin kestämään käytössäsi monien vuosien ajan KATTOILMASTOINTILAITTEEN EDUT Yksinkertainen ja nopea kattoasennus Ei vaadi erillisiä ilmanjakokanavia tai putkistoja Helppo siirtää ajoneuvoa vaihdettaessa Ei tehohävikkiä (järjestelmä käyttää fysiikan lakeja tehokkaasti hyödyksi: viileä ilma laskeutuu alaspäin) Säilytystilaa ei menetetä sisältä Asentamalla kaksi laitetta voi luoda kaksi erillistä ilmastointivyöhykettä Kattoluukku säästyy (mallit, joissa on integroitu ikkuna) LATTIATASOON ASENNETTAVAN ILMASTOINTILAITTEEN EDUT Ajoneuvon painopiste ja ulkomitat säilyvät ennallaan Kattoluukku säilyy Puhalluskanavat voi asentaa joustavasti ajoneuvon sisätilaan Erillisten huoneiden/osastojen ilmastointi on mahdollista VINKKI DOMETICIN ADAPTERIKEHYKSET KATTOILMASTOINTILAITTEILLE Useimmat Dometicin kattoilmastointilaitteet on suunniteltu kattoaukkoihin, joiden koko on 400 x 400 mm. Mitä tehdä, jos kattoaukko onkin leveämpi, esim. 430 x 430 mm? Voit käyttää adapterikehystä, joka sovittaa ilmastointilaitteen leveämpään kattoaukkoon ja nauttia siististä asennustuloksesta. Valikoimaamme kuuluu lisäksi 400 x 400 mm:n adapterikehys retkeily- ja pakettiautojen profiilipeltikattoa varten, joka varmistaa tasaisen asennuspinnan ilmastointilaitteen tai kattoluukun asennukselle. Adapterikehys ilmastointilaitteen tai kattoluukun asennukseen profiilipeltikattoon MOBILE LIVING MADE EASY 9

10 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET VALITSE JUURI SE OIKEA OIKEAN LAITTEEN VALINTA RIIPPUU AJONEUVOSTA LÄMPÖERISTYS, IKKUNOIDEN PINTA-ALA JA MUUT HUOMIOON OTETTAVAT ASIAT Sellaista kaavaa ei valitettavasti ole olemassa, jonka avulla olisi mahdollista laskea, mikä ilmastointilaite sopii mihinkin matkailuajoneuvoon. Aivan kuin samankokoisilla taloilla, myös samanpituisilla ajoneuvoilla voi olla täysin erilaiset lämpöominaisuudet. Eristys sekä ikkunoiden lukumäärä ja koko määräävät, kuinka paljon lämpöä sisälle pääsee. Hyvin eristetty pieni-ikkunainen matkailuvaunu tarvitsee vähemmän jäähdytystehoa kuin heikosti eristetty suuri-ikkunainen ajoneuvo. VINKKI ÄLÄ TINGI TEHOSTA! Varmista, että valitsemasi ilmastointilaite on hieman ajoneuvoon tarvittavaa tehokkaampi. Ilmastoinnin voimakkuuttahan voi aina pienentää ja näin säästää energiaa. AJONEUVON KOKO Ajoneuvon pituus auttaa valitsemaan sopivan ilmastointilaitteen. Ennen ostopäätöksen tekemistä kannattaa kuitenkin tutkia tarkemmin myös matkailuauton tai matkailuvaunun sisätiloja. Minkälainen huoneiden pohjapiirros on? Minne ilmastointilaite asennetaan? Haluatko ilmastoida koko ajoneuvon vai vain osan siitä? Kuinka suuri jäähdytettävä alue on? AJONEUVON TYYPPI a. Puoli-integroitu matkailuauto b. Integroitu matkailuauto c. Alkovi d. Matkailuvaunu Matkailuajoneuvot, joissa on suuret ikkunat, vaativat tehokkaamman ilmastointilaitteen. Ikkunoiden koko ja lukumäärä vaihtelee puolestaan ajoneuvotyypin mukaan. Puoli-integroitu matkailuauto, jossa on keskikokoiset ikkunat, on jo melkoinen haaste ilmastointilaitteelle. Laitteen täytyy toimia vielä suuremmalla teholla, jos sinulla on integroitu ajoneuvo, jossa on upeat, suuret panoraamaikkunat. Alkovimallissa on se etu, että rakennelma varjostaa etuikkunaa, eikä ohjaamo pääse kuumenemaan niin voimakkaasti. Pieni-ikkunaiset matkailuvaunut eivät myöskään tuota juuri ongelmia. 10 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

11 ILMASTOINTILAITTEIDEN* SOPIVUUS AJONEUVON TYYPIN JA PITUUDEN MUKAAN Kattoilmastointilaitteet FreshJet Ikkunallinen kattoilmastointilaite FreshLight Lattiatasoon asennettava ilmastointilaite FreshWell ILMASTOINTILAITE FJ 1700 FJ 2200 FJ 3200 FL 2200 FW 3000 MATKAILUVAUNUT 6 m 7 m 8 m yli 8 m MATKAILUAUTOT 6 m 7 m 8 m yli 8 m RETKEILYAUTOT 6 m 6,50 m *Taulukosta näet suosituksemme erikokoisille ajoneuvoille. Laitteiden sopivuusluokat voivat vaihdella ajoneuvotyypin ja eristyksen mukaan. MOBILE LIVING MADE EASY 11

12 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET MATKAKOHTEET MITÄ VAATIMUKSIA ILMASTOINTILAITTEEN TULEE TÄYTTÄÄ? POHJOIS-RUOTSI TAI KESÄISEN SISILIAN KUUMUUS Jos matkailet Skandinavian viileillä alueilla, ilmastointilaitteelta ei vaadita huippusuorituskykyä, vaan pienempitehoinen ilmastointilaite riittää. Tehosta ei kannata kuitenkaan tinkiä, jos matkustat säännöllisesti Etelä-Eurooppaan tai varsinkaan, jos kyydissä on lapsia tai lemmikkejä. Kuumat kesäpäivät tekevät matkailuajoneuvossa oleskelusta nopeasti yhtä tuskaa. Jos ilma ei viilene edes öisin, vain riittävän tehokas ilmastointilaite takaa virkistävän levon. MINKÄLAISTA JÄÄHDYTYSTEHOA ODOTAT? Kysymys on maalaisjärjestä ja energiankäytöstä. Matkailuajoneuvon ilmastointilaitteelta ei kannata odottaa samanlaista jäähdytystehoa kuin ajoneuvon omalta ilmastoinnilta, joka saa tehonsa moottorista. Jos edellytät helteisen keskipäivän paahteessa 18 C:n sisälämpötilaa, tulet hyvin luultavasti pettymään. Odotettavissa on kuitenkin miellyttävän viileässä hyvin nukuttu yö. Matkailuautojen ilmastointilaitteiden tarkoitus ei ole kamppailla ulkolämpötilan kanssa, vaan estää sisätilojen ylimääräinen lämpeneminen. Auringonpaisteessa olevan ajoneuvon sisälämpötila on usein paljon ulkolämpötilaa korkeampi. Ilmastointilaitteet auttavat luomaan miellyttävän sisäilman laskemalla merkittävästi sekä sisälämpötilaa että ilmankosteutta. Yleisesti ottaen kannattaa tähdätä C:n lämpötilaan ja %:n ilmankosteuteen. Tällainen lämpötila ja ilmankosteus tuntuu yleensä kaikista miellyttävimmältä. Jos haluat pelata varman päälle, tarkkaile tilannetta lämpömittarin tai kosteusmittarin avulla, ja kytke ilmastointi päälle tarvittaessa. On parasta pitää sisälämpötila enintään 8 C ulkolämpötilaa pienempänä. 12 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

13 DOMETIC FRESHJET IHANTEELLINEN KAHDEN VYÖHYKKEEN ILMASTOINTIIN Haluatko säätää makuuhuoneen ja oleskelutilan ilmastointia erikseen? Se onnistuu helposti kahden FreshJet-laitteen avulla. Sopivaa teholuokkaa valittaessa kannattaa ottaa huomioon tilan koko, lämpötilamieltymykset ja suosikkimatkakohteet. Suuremmissa FreshJet 2200 / malleissa on pehmeäkäynnistys, pienemmillä FreshJet malleilla taas on pieni käynnistysvirran tarve. Voit aina käyttää jompaa kumpaa mallia jopa leirintäalueilla, joiden sähköverkko ei kestä suurta kuormitusta. Ilmastointivyöhyke A Ilmastointivyöhyke B MOBILE LIVING MADE EASY 13

14 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET ILMASTOINTILAITTEET JA VERKKOVIRTA KÄYTTÖ LEIRINTÄALUEELLA KÄYNNISTYSVIRTA JA SULAKKEET Ilmastointilaitteet vaativat suuremman käynnistysvirran kuin mikään muu tavanomainen matkailuajoneuvojen sähkölaite. Suuri virran tarve kestää kuitenkin vain sekunnin murto-osia. Jatkuvassa käytössä virrankulutus on paljon matalampi. Lyhytkestoiset virtapiikit eivät yleensä ole ongelma, sillä useimpien leirintäalueiden verkkovirtaliitännät on suojattu hitaalla sulakkeella. 14 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

15 PEHMEÄKÄYNNISTYS: DOMETIC FRESHJET 2200 /3200 Nämä kaksi FreshJet-mallia ovat erityisen tehokkaita ja niissä on ominaisuus, jonka ansiosta ne käynnistyvät luotettavasti myös leirintäalueilla, joissa on pienemmät sulakkeet: pehmeäkäynnistys. Se tehostaa kompressorin toimintaa käynnistyksen aikana. Käynnistysvaihe lyhenee huomattavasti ja päättyy, ennen kuin sulake ehtii reagoida. Lisäksi laitteet kestävät pitkistä, tilapäisistä johdotuksista ja johtokeloista aiheutuvia jännitevaihteluja. Pehmeäkäynnistys ANDREAS (41) KÖLN FRESHJET 3200 Meistä on mukavaa käydä etelän pienemmillä leirintäalueilla. Yhdessä vaiheessa olin kuitenkin todella tympääntynyt siihen. Aina kun yritti laittaa ilmastoinnin päälle, sulake paloi. Jos yritti uudestaan, se paloi taas! Leirintäalueen pistorasiasta tulee yksinkertaisesti liian vähän virtaa. Asiat ovat kuitenkin muuttuneet, koska nyt meillä on Dometicin uusi FreshJet-ilmastointilaite. Me valitsimme FreshJet 2200:n. Jälleenmyyjämme suositteli sitä ja sanoi, että se sopisi matkailuvaunullemme parhaiten. Se myös lämmittäisi viileinä öinä. Hänen mukaansa laitteen todella suuresta tehosta huolimatta virransyötön suhteen ei tulisi olemaan mitään ongelmia leirintäalueilla. Hän kertoi, että laitteen pehmeäkäynnistystoiminto pitäisi siitä huolen. Se tehostaa kompressorin toimintaa käynnistyksen kriittisillä hetkillä, joten laite pääsee kunnolla käyntiin ennen kuin sulake ehtii palaa. Luotin siihen, mitä hän sanoi, ja hän olikin oikeassa. Se toimii kuin unelma myös pienitehoisilla leirintäalueilla ja FreshJet 2200 kaltaisen huipputehokkaan ilmastointilaitteemme kanssa. FRESHJET 2200 MOBILE LIVING MADE EASY 15

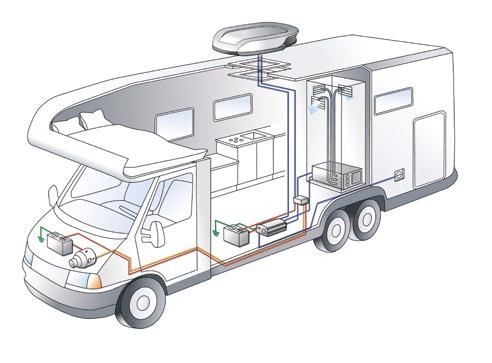

16 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET KÄYTTÖ AJON AIKANA INVERTTERISARJALLA SE ONNISTUU PYSY VIILEÄNÄ TIEN PÄÄLLÄ 1 Kaikkiin Dometicin ilmastointilaitteisiin on saatavilla sopivat DC-Kit-invertterisarjat, jolloin laitteita voi käyttää ajoneuvon 12 V akkujen avulla. Jos ajoneuvossasi on DC-Kit-invertterisarja, sinun ei tarvitse odottaa perille pääsemistä voit nauttia viileästä sisäilmasta myös matkan aikana. Se tekee matkustamisesta perheen, ystävien tai lemmikkien kanssa erityisen miellyttävää PALJON ENEMMÄN KUIN PELKKÄ INVERTTERI Dometic-ilmastointilaitteiden lisävarustevalikoima sisältää kolme DC-Kit-invertterisarjaa, jotka ovat teholtaan, ominaisuuksiltaan ja toiminnoiltaan erilaisia. Niiden pääkomponentit ovat siniaaltoinvertteri (tai invertteri modifioidulla siniaallolla) sekä latausvirran jakaja. Jakaja varmistaa ihanteellisen energiatehokkuuden ajon aikana. Se säätelee virran jakamista käynnistysakun, käyttöakun ja laturin välillä. Se myös estää akkujen tai ajoneuvon sähkölaitteiden ylikuormittumisen V kaapeli Maadoituskaapeli Laturin D+ Tunnistusjohto 230 V kaapeli 1. Kattoilmastointilaite 2. Lattiatasoon asennettava ilmastointilaite 3. Latausvirran jakaja 4. Invertteri 5. Käyttöakku 6. Laturi 7. Käynnistysakku V verkkosähkörasia 16 DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

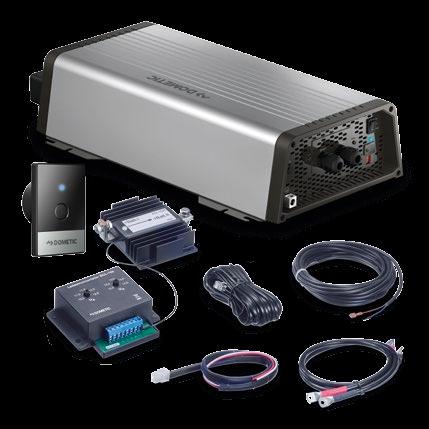

17 KAKSI INVERTTERISARJAA, JOISTA VALITA Kaksi DC-Kit-invertterisarjaamme sisältävät korkealaatuisen invertterin, joka tuottaa puhdasta siniaaltojännitettä ilmastointilaitteen ja muiden sähkölaitteiden tarpeisiin. DC Kit DSP-T 12 on ajoneuvoihin, joissa on 12 V:n akku, DC Kit DSP-T 24 ajoneuvoihin, joissa on 24 V:n akku. Kumpaakin mallia voi käyttää kaikkien FreshJet-laitteiden kanssa. Ne sisältävät myös alijännitesuojalla varustetun latausvirran jakajan, 230 V:n verkkojännitteen prioriteettikytkennän sekä uuden Dometic DSP-RCT-kauko-ohjaimen. GENERAATTORIT VARMISTAVAT VIRRANSYÖTÖN MUKAVA ILMASTOINTI, KUN VERKKOVIRTAA EI OLE SAATAVILLA VIRTAA SÄHKÖLAITTEILLE TIEN PÄÄLLÄ Dometicin generaattorien ansiosta totutuilta teiltä poikkeaminen ei tarkoita mukavuustason laskemista. Generaattorit varmistavat virransyötön myös paikoissa, missä verkkovirtaa ei ole saatavilla. Ne ovat siten korvaamaton lisävaruste ulkoilman ystäville, jotka kaipaavat rajoittamatonta vapautta ja riippumattomuutta. GENERAATTORIEN TEKNISET TIEDOT, KS. S. 26 MOBILE LIVING MADE EASY 17

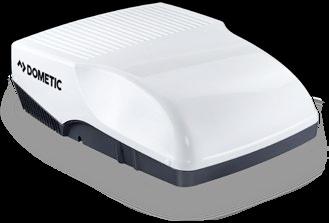

18 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET DOMETIC FRESHJET MODERNI ILMASTOINTILAITESARJA FreshJet-sarjan kaksi pienintä laitetta ovat markkinoiden pienikokoisimmat. Kaikki tässä esittelemämme eritehoiset mallit ovat rakenteeltaan niin kompakteja, että katolle jää vielä tilaa aurinkokennolle tai satelliittiantennille. Tilaa riittää myös toiselle FreshJet-laitteelle, jos haluat luoda kaksi erillistä ilmastointivyöhykettä. Mallin FreshJet 1700 pieni käynnistysvirran tarve ja mallin 2200 pehmeäkäynnistys takaavat, että ilmastointilaitteet käynnistyvät ongelmitta jopa leirintäalueilla, joiden sähköverkko ei kestä suurta kuormitusta. Kompakti ja kevyt rakenne Tehokas kosteudenpoisto ja jäähdytys FreshJet 1700/2200 -malleissa myös lämmitystoiminto Erittäin alhainen käynnistysvirran tarve, mallissa FreshJet 2200 pehmeäkäynnistys Kaksi eri teholuokan mallia ajoneuvoille, joiden pituus on 5 7 m Sopii asennukseen parina myös suurempiin ajoneuvoihin, joihin halutaan erillisiä ilmastointivyöhykkeitä Pehmeäkäynnistys DOMETIC FRESHJET 1700 Kattoilmastointilaite ilmanohjaimella alle 6 metrin ajoneuvoihin Erittäin kompakti ja kevyt rakenne Viilennä tai lämmitä ilmaa tai poista kosteutta painiketta painamalla Sopii enintään 6 metrin pituisiin ajoneuvoihin Jäähdytysteho: W / BTU/h Lämmitysteho: 800 W Tuotenro: DOMETIC FRESHJET 2200 Kattoilmastointilaite ilmanohjaimella alle 7 metrin ajoneuvoihin Erittäin kompakti ja kevyt rakenne Viilennä tai lämmitä ilmaa tai poista kosteutta painiketta painamalla Ihanteellinen enintään 7 m pitkiin ajoneuvoihin Jäähdytysteho: 2200 W / 7500 BTU/h Lämmitysteho: 1200 W Tuotenro: DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

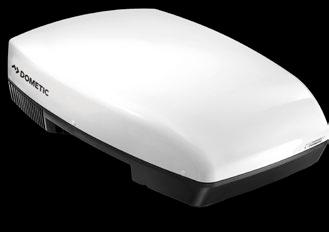

19 FRESHJET-TEHOA SUURIIN AJONEUVOIHIN Tämän mallin teho riittää seitsenmetristen ja sitä pidempien matkailuajoneuvojen ilmastointiin ja myös lämmitykseen. Lämpöpumpputekniikan ansiosta sitä voi käyttää myös lämmitykseen, mikä on suuri apu kylminä päivinä tai viileinä iltoina. FreshJet mallin rakenne on kompakti ja suhteellisen kevyt. Pehmeäkäynnistys varmistaa sen, että ilmastointilaitteet käynnistyvät ongelmitta jopa leirintäalueilla, joiden sähköverkko ei kestä suurta kuormitusta. Ihanteellinen yli 7 metriä pitkiin ajoneuvoihin Tehokas kosteudenpoisto ja jäähdytys Energiataloudellinen lämpöpumppujärjestelmä jäähdytykseen ja lämmitykseen Pehmeäkäynnistys käynnistyy ongelmitta myös leirintäalueilla, joissa on pienemmät verkkosulakkeet Pehmeäkäynnistys ja lämpöpumppu PEHMEÄKÄYNNISTYS - FRESHJET 2200 /3200 Pehmeäkäynnistyksen ansoista huipputehokkaat FreshJet-mallimme käynnistyvät ongelmitta myös leirintäalueilla, joiden sähköverkko ei kestä suurta kuormitusta. Se tehostaa kompressorin toimintaa käynnistyksen aikana niin, että ilmastointilaite käynnistyy ennen kuin sulake ehtii palaa. Lisäksi laitteet kestävät pitkistä, tilapäisistä johdotuksista ja johtokeloista aiheutuvia jännitevaihteluja. DOMETIC FRESHJET 3200 Kattoilmastointilaite ilmanohjaimella yli 7 metrin pituisiin ajoneuvoihin Tehokas ilmastointi suuriin ajoneuvoihin Viilennä tai lämmitä ilmaa tai poista kosteutta painiketta painamalla Sopii yli 7 metrin pituisiin ajoneuvoihin Jäähdytysteho: 2800 W / 9560 BTU/h Lämmitysteho: 3300 W Tuotenro: TEKNISET TIEDOT, KS. SIVUT MOBILE LIVING MADE EASY 19

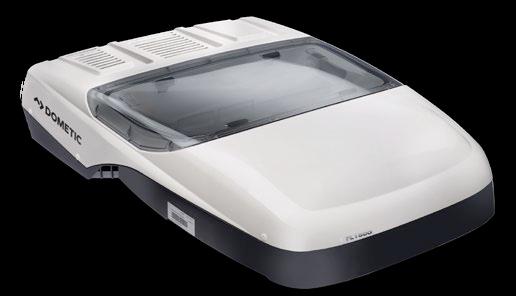

20 ILMASTO MATKAILUAJONEUVOJEN ILMASTOINTILAITTEET DOMETIC FRESHLIGHT AINUTLAATUINEN ILMASTOINTILAITTEEN JA IKKUNAN YHDISTELMÄ Kattoikkunan ei tarvitse väistyä tämän innovatiivisen ilmastointilaitteen tieltä päinvastoin. Dometic FreshLight -ilmastointilaitteessa ikkuna on rakennettu laitteen runkoon. Tuloksena on miellyttävä lämpötila sisällä matkailuautossa tai -vaunussa, samalla kun luonnonvalo pääsee edelleen ylhäältä sisälle. Kattoikkunallinen ilmastointilaite maks. 7 metrin ajoneuvoihin Kattoikkuna, jossa on aktiivinen ilmanvaihtojärjestelmä ja yksinkertainen pimennysverho Energiatehokas jäähdytyskäyttö sekä lämpöpumppujärjestelmä lämmityskäyttöä varten Automaattipuhaltimella varustettu ilmanohjain yksilölliseen ilmavirran säätöön Lämpötilan ja tuulettimen nopeuden voi mukavasti säätää kauko-ohjaimella Ilmanjakaja integroiduilla himmennettävillä LED-valoilla DOMETIC FRESHLIGHT 2200 Kattoilmastointilaite kattoluukulla enintään 7 m:n pituisiin ajoneuvoihin Jäähdytysteho: W / Btu/h Lämmitysteho: W / W Lämpötilaa ja puhaltimen nopeutta voi säätää kätevästi kaukosäätimellä Ilmanjakaja integroiduilla himmennettävillä LED-valoilla Tuotenro: Sis. kauko-ohjaimen TEKNISET TIEDOT, KS. SIVU DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

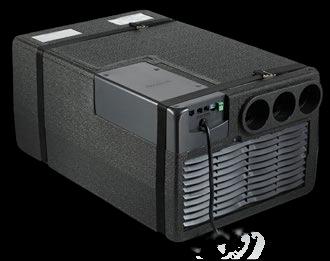

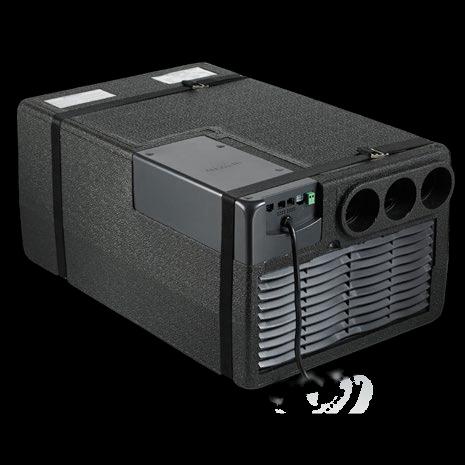

21 DOMETIC FRESHWELL LATTIATASOON ASENNETTAVA ILMASTOINTILAITE Onko tavaratilassa tyhjää tilaa? Siinä tapauksessa sinulla on hyvä mahdollisuus sijoittaa ilmastointilaite sinne: ei ylimääräistä kuormitusta katolla, ja ajoneuvon painopiste ja ulkomitat säilyvät ennallaan eli ajoneuvo mahtuu edelleen tavallisten autokatosten alle. Dometic FreshWell 3000 on markkinoiden kompaktein lattiatasoon asennettava ilmastointilaite enintään 2700 W:n teholuokassa. Se soveltaa huippumodernia lämpöpumpputekniikkaa, ja toimii myös tehokkaana lämmittimenä kylminä päivinä. FreshWell 3000 on uskomattoman hiljainen. Sen ilmanohjausjärjestelmä luo miellyttävän ilmavirran, joka jaetaan tasaisesti kolmen puhalluskanavan kautta lisävarusteiden avulla. Kanavat voidaan asentaa ajoneuvoon joustavasti joko keskitetysti yhteen paikkaan tai jaetusti eri tiloihin. Sopivan DC-Kit-invertterisarjan avulla ilmastointilaitetta voi käyttää myös ajon aikana. DOMETIC FRESHWELL 3000 Pehmeäkäynnistys Lattiatasoon asennettava ilmastointilaite enintään 8 m:n pituisiin ajoneuvoihin Kätevästi matkailuautojen tai -vaunujen lattiatason säilytystilaan sijoitettava laite on tehokas, tilaa säästävä ilmastointiratkaisu enintään 8 metrin pituisiin ajoneuvoihin. Lattiatasoon asennettava ilmastointilaite enintään 8 m:n pituisiin ajoneuvoihin Jäähdytysteho: 2700 W / 9200 BTU/h Lämmitysteho (lämpöpumppu+lämmitysvastus): maks W* Tuotenro: Mukana kaukosäädin * Ulkolämpötilan laskiessa lämpöpumpun lämmitysteho pienenee. Käyttö on suositeltavaa yli +2 C:n ulkolämpötiloissa. TEKNISET TIEDOT, KS. SIVU 25 MOBILE LIVING MADE EASY 21

22 2.13 / Dometicin kattoilmastointiaitteet TEKNISET TIEDOT Pehmeäkäynnistys ILMASTOINTILAITTEET FRESHJET 1700 FRESHJET 2200 Tuotenro: Suositeltu ajoneuvon pituus (m) maks. 6 maks. 7 Jäähdytysteho (W / Btu / h) 1700/ /7500 Lämmitysteho (W) Tehonkulutus jäähdytys-/ lämmityskäyttö (W) lämpöpumppu (W) Käyttöjännite Virrankulutus jäähdytys (A) lämmitys (A) Vaadittava suojakytkentä jäähdytys (A) lämmitys (A) Kylmäaine Kylmäaineen määrä CO 2 -ekvivalentti Ilmastoa lämmittävä vaikutus (GWP) Mitat (L x K x S mm) Ulkopuoli Sisäpuoli 620 / 800 2,7/ 3,5 4 4 R 407c 0,545 kg 0,96683 t V AC / 50 Hz 562 x 225 x x 45 x / ,1 / 5,2 5 6 R 407c 0,520 kg 0,92248 t 1774 Kattoaukko (L x S, mm) 400 x x 400 Katon paksuus (mm) Paino (kg) Ilmanjakosuulakkeet Suulakkeiden ohjaus 2 (edessä / takana) Suulakkeiden ilmanohjaus säädettävissä portaattomasti Puhaltimen nopeudet 4 Kaukosäädin Hyväksynnät e-hyväksytty (ajoneuvojen EMC- direktiivi) / Lisävarusteet Suositeltava generaattori TEC 29, TEC 30EV, TEC 40D,T 2500H DC-Kit-sarjat DSP-T 12 / DSP-T 24 DSP-T 12 / DSP-T 24 Adapterikehys FreshJet-mallien asennukseen vakiomittoja 400 x 400 mm suurempiin kattoaukkoihin / Adapterikehys ilmastointilaitteen tai kattoluukun asennukseen profiilipeltikattoon / DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

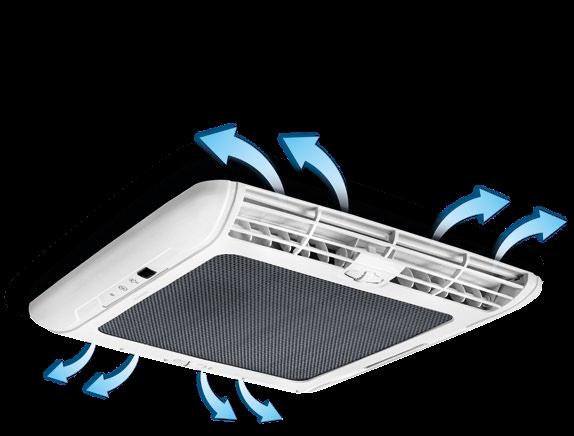

23 Pehmeäkäynnistys ILMANOHJAIN KAIKKIIN FRESHJET- MALLEIHIN - HYVÄ JÄÄHDYTYSTEHO JA TASAINEN ILMANVIRTAUS FRESHJET Yli / *¹ 1300 / V AC / 50 Hz FreshJet-ilmanohjaimen suunnittelussa on hyödynnetty virtausdynamiikan uusinta osaamista. Ilmavirta kulkee täydellä teholla kahteen suuntaan: keulaan ja perään. Tämän ansiosta ajoneuvon asuintilan viilennys sujuu todella nopeasti ja tehokkaasti. Molempia suulakkeita voi säätää tarpeen mukaan: vasemmalle tai oikealle, kohti kattoa tai lattiaa. Himmennettävä LED-valaistus lisää muotoilun viehättävyyttä. 5,7 / 5, R 410a 0,735 kg 1,53468 t x 248 x x 45 x x (edessä / takana) Suulakkeiden ilmanohjaus säädettävissä portaattomasti 4 e-hyväksytty (ajoneuvojen EMC- direktiivi) Mukana kaikissa FreshJetmalleissa Mukana kaukosäädin Tyylikäs muotoilu Tasainen ilmanohjaus kahteen suuntaan tehokas jäähdytys Himmennettävä LED-valaistus Helppo puhdistaa (magneettikiinnitys) TEC 29, TEC 30EV, TEC 40D DSP-T 12 / DSP-T 24 Adapterikehys ilmastointilaitteen tai kattoluukun asennukseen profiilipeltikattoon *1 Suurin lämmitysteho = lämpöpumpun teho plus lämmitysvastuksen teho MOBILE LIVING MADE EASY 23

24 2.10 / Dometic kattoilmastointilaitteet TEKNISET TIEDOT Ilmanjako ILMASTOINTILAITTEET FRESHLIGHT 2200 Tuotenro: Suositeltu ajoneuvon pituus (m) maks. 7 Jäähdytysteho (W / Btu / h) 2200 / 7500 Lämmitysteho (W) 2700 *¹ Tehonkulutus jäähdytys (W) lämpöpumppu (W) Tulojännite Virrankulutus jäähdytys (A) lämmitys (A) Vaadittava suojakytkentä jäähdytys (A) lämmitys (A) Kylmäaine Kylmäaineen määrä CO 2 -ekvivalentti Ilmastoa lämmittävä vaikutus (GWP) Mitat (L x K x S mm) Ulkopuoli Sisäpuoli ,1 5,2 5 6 R 407c 0,560 kg 0,9934 t x 210 x x 53 x 880 Kattoaukko (L x S, mm) 400 x 700 Katon paksuus (mm) Paino (kg) 42 Ilmanjakosuulakkeet Suulakkeiden ohjaus 2 (edessä / takana) Ilman jako suuttimilla säädettävissä portaattomasti Puhaltimen nopeudet 4 Kaukosäädin Hyväksynnät e-hyväksytty (ajoneuvojen EMC- direktiivi) / Lisävarusteet Suositeltava generaattori TEC 29, TEC 30EV, TEC 40D, T 2500H DC-Kit-sarjat DSP-T 12 / DSP-T 24 Suojapäällinen DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

25 2.13 / Dometic lattiatasoon asennettavat ilmastointilaitteet FRESHWELL maks / *² Ilmanohjaus LATTIATASOON ASENNETTAVAT ILMASTOINTILAITTEET EI YLIMÄÄRÄISTÄ KATTOKUORMAA, JOUSTAVA ILMANOHJAUS Lattiatasoon tehtävän asennuksen etuna on se, että matkailuauton tai matkailuvaunun kattokuorma, ulkomitat ja painopiste säilyvät ennallaan. FreshWell mallin ilmanohjaus tapahtuu kolmen puhalluskanavan kautta, jotka voidaan asentaa joustavasti ajoneuvon sisätilaan. Huippuluokan lämpöpumpputeknologian ansiosta tätä ilmastointilaitetta voi käyttää myös lämmitykseen viileinä päivinä. 4,3 4,8 5 5 R 410a 0,600 kg 1,2528 t x 286 x puhalluskanavaa 3 puhalluskanavaa (lisävarusteina) asennettavissa keskitetysti tai tilaan jaettuina 3 e-hyväksytty (ajoneuvojen EMC- direktiivi) TEC 29, TEC 30EV, TEC 40D DSP-T 12 / DSP-T 24 *1 Suurin lämmitysteho = lämpöpumpun teho *2 Suurin lämmitysteho = lämpöpumpun teho + lämmitysvastuksen teho MOBILE LIVING MADE EASY 25

26 3.39 / Virtaa ilmastoinnille tien päällä TEKNISET TIEDOT GENERAATTORIT T 2500H TEC 29 TEC 30EV TEC 40D Tuotenro: Polttoaine bensiini RON 91 bensiini RON 91 diesel diesel Virrankulutus maks. 1,2 l/h maks. 1,2 l/h maks. 0,7 l/h maks. 1,4 l/h Jatkuva teho (W) Huipputeho (W) Lähtöjännite 230 V AC ±10 % (jatkuva) / puhdas siniaaltojännite 230 V AC ±1 % (jatkuva) / puhdas siniaaltojännite Oikosulkusuoja Maks. käynnistysvirta (A) Melutaso 7 m:n etäisyydellä (dba) Äänieristetty Käyttö ulkopuolisen ohjauspaneelin avulla Hyväksynnät E3 E13 E13 E24 Moottorin teho (kw) (hv) 4,0 (5,5) 4,0 (5,5) 3,3 (4,5) 4,7 (6,4) Leveys sis. kiinnikkeet (mm) Mitat (L x K x S mm) 530 x 290 x x 290 x x 465 x x 457 x 467 Kotelon materiaali rst-teräs Paino (kg) 50,0 44,0 70,0 96,5 / sopii yhteen Dometicin ilmastointilaitteiden kanssa FreshLight 2200 FreshJet 1700 FreshJet 2200 FreshJet 3200 FreshWell DOMETIC.COM Sisältö, spesifikaatiot ja saatavuus voivat muuttua teknisten parannusten takia.

27 2.08 / Tehosarjat TEKNISET TIEDOT DC-INVERTTERISARJAT 12 V TAI 24 V KÄYTTÖÖN DC KIT DSP-T 12 DC KIT DSP-T 24 Tuotenro: Virrankulutus (12 V DC) (A)*¹ Suositeltava laturin teho (A)*² Suositeltava akkukapasiteetti (Ah)*³ Jatkuva teho (W) Koko (L x K x S mm) Invertteri Toimitussisältö siniaaltoinvertteri verkkojännitteen prioriteettikytkentä kauko-ohjain, kaapeli (m) 2 akkukaapelia, pituus 1,5 m (mm²) 230 V:n liitoskaapeli (kpl) latausvirran jakaja varustettu tehoreleellä 284 x 118 x x 118 x 405 / Sopivuus Dometicin ilmastointilaitteille FreshLight 2200 FreshJet 1700 FreshJet 2200 FreshJet 3200 FreshWell 3000 *¹ Virrankulutus riippuu käytettävästä ilmastointilaitteesta ja ympäristön lämpötilasta. *² Laturin teho riippuu käytettävästä ilmastointilaitteesta ja ympäristön lämpötilasta. *³ Akkukapasiteetti riippuu käytettävästä ilmastointilaitteesta ja ympäristön lämpötilasta. 7, , MOBILE LIVING MADE EASY 27

28 KOKO MUKAVUUSTUOTTEIDEN VALIKOIMA Tutustu tuotteisiin: dometic.com FINLAND DOMETIC FINLAND OY Valimotie 15 FIN Helsinki Tel Mail Net dometic.com
