1 it s about keeping your process running

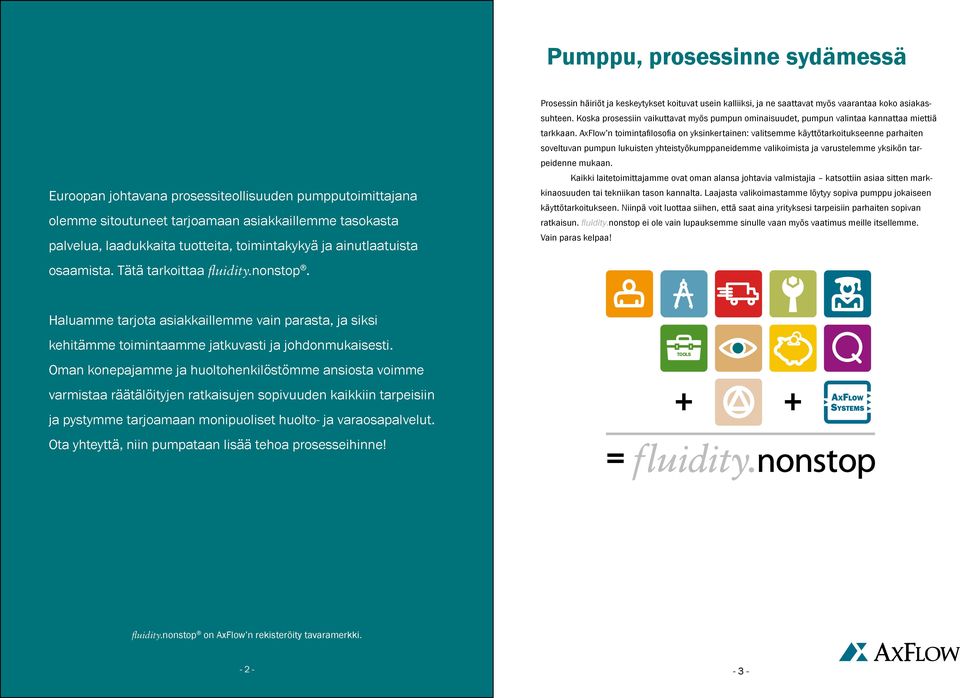

2 Pumppu, prosessinne sydämessä Euroopan johtavana prosessiteollisuuden pumpputoimittajana olemme sitoutuneet tarjoamaan asiakkaillemme tasokasta palvelua, laadukkaita tuotteita, toimintakykyä ja ainutlaatuista osaamista. Tätä tarkoittaa fluidity.nonstop. Prosessin häiriöt ja keskeytykset koituvat usein kalliiksi, ja ne saattavat myös vaarantaa koko asiakassuhteen. Koska prosessiin vaikuttavat myös pumpun ominaisuudet, pumpun valintaa kannattaa miettiä tarkkaan. AxFlow n toimintafilosofia on yksinkertainen: valitsemme käyttötarkoitukseenne parhaiten soveltuvan pumpun lukuisten yhteistyökumppaneidemme valikoimista ja varustelemme yksikön tarpeidenne mukaan. Kaikki laitetoimittajamme ovat oman alansa johtavia valmistajia katsottiin asiaa sitten markkinaosuuden tai tekniikan tason kannalta. Laajasta valikoimastamme löytyy sopiva pumppu jokaiseen käyttötarkoitukseen. Niinpä voit luottaa siihen, että saat aina yrityksesi tarpeisiin parhaiten sopivan ratkaisun. fluidity.nonstop ei ole vain lupauksemme sinulle vaan myös vaatimus meille itsellemme. Vain paras kelpaa! Haluamme tarjota asiakkaillemme vain parasta, ja siksi kehitämme toimintaamme jatkuvasti ja johdonmukaisesti. Oman konepajamme ja huoltohenkilöstömme ansiosta voimme varmistaa räätälöityjen ratkaisujen sopivuuden kaikkiin tarpeisiin ja pystymme tarjoamaan monipuoliset huolto- ja varaosapalvelut. Ota yhteyttä, niin pumpataan lisää tehoa prosesseihinne! = + + fluidity.nonstop on AxFlow n rekisteröity tavaramerkki

3 Annostelupumput Letkupumput Bran + Luebbe -tuotesarjaan kuuluu vuotovapaita korkeapainekalvoannostelupumppuja sekä perinteisiä mäntäpumppuja kaikille teollisuuden aloille. Bredel-letkupumput sopivat panimoihin sekä lääke-, bioenergia- ja prosessiteollisuuteen. novaplex novados Bredel Duconite Prosessikalvoannostelupumppu kohteisiin, joissa vaaditaan suuria virtausmääriä ja korkeita paineita. Tyypillisiä teollisuuden käyttökohteita ovat petrokemianlaitokset, öljy- ja kaasuteollisuus sekä lääke- ja elintarviketeollisuus. Pumppuun on mahdollista saada Novalink-diagnostiikka. Hydraulinen kalvoannostelupumppu, jossa sisäänrakennettu varoventtiili ja kalvon monitorointi. Z-kampiakseli mahdollistaa tilavuusvirran tarkan säätelyn. Valittavissa käsikäyttöinen tai sähkö- tai paineilmaohjauksella varustettu iskunpituuden säädin. Annostelutarkkuus ylittää API 675 -vaatimukset. Bredel-pumpuissa yhdistyvät suorakytkentäisten pumppujen pieni tilantarve ja pitkäkytkentäisten mallien helppo huollettavuus. Pumppu on itseimevä, sitä voidaan pyörittää molempiin suuntiin ja se kestää myös kuivakäynnin. Duconite-pintakäsittely tekee pumpun pinnasta erittäin kestävän, joten hankaliakin nesteitä pystytään siirtämään luotettavasti. Tuotto on suoraan verrannollinen pyörimisnopeuteen, joten muiden Bredel-sarjan mallien tavoin pumppu soveltuu erinomaisesti myös annosteluun. Saatavana myös hygieniasovelluksiin. Pumppuun on mahdollista saada Novalink-diagnostiikkavalmius. procam novalink-csm2 APEX cip Mekaaniset kalvoannostelupumput kohtalaisen paineen käyttökohteisiin. ProCam-pumput on varustettu kaksoiskalvon mekaanisella ohjauksella ja kalvon rikkoutumisen ilmaisimella. ProCam Smart -sarjaan kuuluu valmiiksi tehtaan varastoon koottuja yksiköitä, joilla on lyhyt toimitusaika. Novalink-CSM2 on annostelupumppujen vianmääritysohjelma, jonka avulla saavutetaan parempi käytettävyys ja pienemmät käyttökustannukset. Se mahdollistaa kunnossapidon suunnittelun, optimoi tuotantoprosessia sekä lisää joustavuutta. Ohjelma kerää APEX-sarjan pumppujen pesä on kennorakenteista alumiinia. Yhdessä joustavan letkun ja suuremman voiteluainemäärän kanssa tämä mahdollistaa pidemmän letkun kestoiän. CIP-pumpussa puristuskengät vetäytyvät sivuun, jolloin pumppuletku vapautuu puristuksesta. Pumppu voidaan kytkeä CIP-pesuun, mikä mahdollistaa tehokkaamman pesun pumppua rasittamatta. EHEDG- ja FDA -hyväksyntä saatavana. paine- ja virtaustietoa pumppupään ja vaihdelaatikon antureista reaaliaikaisesti jokaisella pumpun työkierrolla

4 Epäkeskoruuvipumput Paineilmatoimiset kalvopumput NOV Mono -epäkeskoruuvipumput sopivat prosessi-, paperi- ja kemianteollisuuteen sekä kunnallisiin käyttötarkoituksiin. Sandpiper-pumput sopivat useimpiin teollisuuden pumppauskohteisiin. Ne soveltuvat niin viskoottisten nesteiden ja lietteiden kuin kuluttavien, kiintoainetta sisältävien nesteidenkin siirtoon. Kaikki mallit saatavana myös ATEX -hyväksyttyinä. ezstrip COMPACT-SARJA METALLINEN SD-SARJA MUOVINEN SD-SARJA EZstrip-versiossa pumpun staattorin ja roottorin vaihto onnistuu paikan päällä irrottamatta pumppua putkistosta. Halkaistavan pesän ja kytkintangon ansiosta myös tukkeutumien poisto on helppoa, eikä pumppu vaadi huoltotilaa painepuolelle. Yleisimmät kulutusosat ovat vaihtokelpoisia C-sarja on kompaktin rakenteen ja integroidun vaihdemoottorin ansiosta taloudellisin vaihtoehto useimpiin pumppaustilanteisiin. Erikoispinnoitetut roottorit kestävät pidempään hiertäviä nesteitä pumpattaessa. Metallisen SD-sarjan pumppujen keskirunko ja välikammiot on valmistettu alumiinista, valuraudasta tai haponkestävästä teräksestä. Nämä mallit mahdollistavat erittäin hyvän imukyvyn kiintoaineettomia ohuita tai paksuja nesteitä pumpattaessa. Muovisen SD-sarjan pumput on tavallisesti valmistettu polypropeenista, joka kemiallisen kestävyytensä ansiosta soveltuu useimmille syövyttäville hapoille ja emäksille. Tiettyjä malleja on saatavana myös nailonista, PVDF:stä tai PFA:sta valmistettuna. useimpien muiden mallisarjojen pumppujen kanssa. WIDETHROAT-SARJA epsilon LÄPPÄVENTTIILEILLÄ VARUSTETTU HD-SARJA PALLOVENTTIILEILLÄ VARUSTETTU HD-SARJA Widethroat-sarjan pumput ovat syöttöruuvillisia epäkeskoruuvipumppuja, joissa on suorakaiteen mallinen imuaukko. Ne on suunniteltu käsittelemään lietteitä, joiden viskositeetti tai kuiva-ainepitoisuus on suuri. Saatavana myös Large Auger pumppuja, joiden isommat syöttöruuvit ja imuaukot vähentävät holvauksenestolaitteen tarvetta. Epsilon-sarjan teollisuuspumpuissa on hyödynnetty MONOn ainutlaatuista ja joustavaa flexishaftia, joka vähentää pumpun huoltotarvetta oleellisesti ja alentaa täten myös käyttökustannuksia huomattavasti. Blokkirakenteen ansiosta tilantarve on pieni, eikä joustavaa kytkintä/kytkinsuojaa enää tarvita. Läppäventtiileillä varustettu HD-sarjan pumppu soveltuu lähes liitäntäkoon suuruisten kiintoaineiden käsittelyyn. Koska pumppu on ala-aukkoinen, se sopii erityisesti laskeutumaan pyrkiville kiintoaineille. Pumppu vähentää kiintoaineen laskeutumista kalvokammioihin ja ehkäisee kalvojen ja yhdysakselin vaurioita. Palloventtiileillä varustettuja HD-sarjan pumppuja on saatavana ylä-, sivu-, tai ala-aukkoisena. Tämä mahdollistaa ainutlaatuisia käyttöominaisuuksia, joita ei kilpailevilla pumpuilla ole. Esimerkiksi ala-aukkoinen pumppu sallii kiintoaineiden laskeutumisen pumppua vahingoittamatta, joten se on omiaan kiintoaineita sisältäville nesteille

5 Prosessikeskipakopumput Vesihuollon keskipakopumput Flowserve Luotettavat keskipakopumput vaativiin teollisuuden prosesseihin. Flowserve Energiatehokkaat keskipakopumput vesihuoltoon. DURCO MK3 ISO DURCO MK3 ANSI men/me lr/lnn Durco MK3 ISO on ISO-normien 2858 ja 5199 mukainen kemian normipumppu. Pesän ja juoksupyörän standardimateriaalit ovat pallografiittivalurauta ja haponkestävä teräs. Muita materiaalivaihtoehtoja ovat esimerkiksi duplex-teräs, Alloy 20 ja Hastelloy C276. Durco MK3 ANSI on ASME B73 -standardin mukainen kemian normipumppu, jonka standardimateriaaleja ovat esimerkiksi pallografiittivalurauta, haponkestävä teräs, duplex-teräs, Hastelloy C, titaani sekä zirkonium. Juoksupyörä on suljettu tai puoliavoin. Erikoisominaisuuksiensa ansiosta pumppu soveltuu hyvin kuluttavien ja syövyttävien nesteiden pumppaamiseen. MEN/ME on vesihuolto- ja kaukolämpösovelluksiin tarkoitettu, päästäimevä vesipumppu. Pesän materiaalivaihtoehtoja ovat valurau ta, pallografiittivalurauta ja haponkestävä teräs. Juoksupyörät ovat saatavina valurautaisina, pronssisina ja haponkestävinä. Standardiakselitiiviste on yksitoiminen mekaaninen liukurengastiiviste. LR/LNN on kaksipuolisesti imevä pumppu, jonka pesän standardimateriaalit ovat valurauta, pallografiittivalurauta ja teräs. Juoksupyörät ovat valurautaa, pronssia tai haponkestävää terästä. Erikoismateriaaleja on saatavilla. Tuotekehitysinvestointien ansiosta hyötysuhteet ovat jopa yli 90 %. Pumppu on tavallisesti vaaka-asentoinen, mutta myös pystymalleja on saatavilla. durco us cpxv pleuger vtp Durco US on itseimevä pumppu, joka on pesää lukuun ottamatta samanlainen kuin kemiansovelluksiin tarkoitettu Durco-normipumppu. Itseimevä pumppu on kunnossapidollisesti helppo vaihtoehto uppopesäpumpulle. Koska pumpussa ei ole tuotteen voitelemia laakereita, se ei edellytä erillistä laakerien voitelua silloin, kun pumpattava neste ei sovellu voiteluun. CPXV on yksijaksoinen uppopesäpumppu, jossa käytetään normipumppujen hydrauliikkaa. Valuosat ovat samoja kuin normipumpuissa, joten varaosien saatavuus on hyvä. Pumpun takapesän laakeria sekä välilaakereita voitelee pumpattava tai ulkopuolinen neste. Pumput voidaan toimittaa ATEX-hyväksyttyinä jopa siten, että kannen alapuolinen tilaluokitus on Zone 0. Pleuger on yksi- tai monijaksoinen uppopesäinen turbiinipumppu, jossa on vesitäytteinen oikosulkumoottori. Vesihuollon ohella pumppua käytetään polttonesteiden kalliovarastoissa tuote- ja vuotovesipumppuna. Standardimateriaalit ovat valurauta, haponkestävä teräs ja pronssi. Sekä pumpun että moottorin laakerit ovat tuotteen voitelemia liukulaakereita. VTP on vedelle tarkoitettu yksi- tai monijaksoinen uppopesäinen turbiinipumppu. Pesän standardimateriaalit ovat valurauta, teräs ja pronssi. Juoksupyörät ovat valurautaa, pronssia tai haponkestävää terästä. Pumpussa on laadukkaat, tuotteen voitelemat liukulaakerit, ja sillä voidaan saavuttaa jopa 90 prosentin hyötysuhde. Kuvia käytetty Flowserve Corporationin luvalla. Kaikki oikeudet pidätetään. Kuvia käytetty Flowserve Corporationin luvalla. Kaikki oikeudet pidätetään

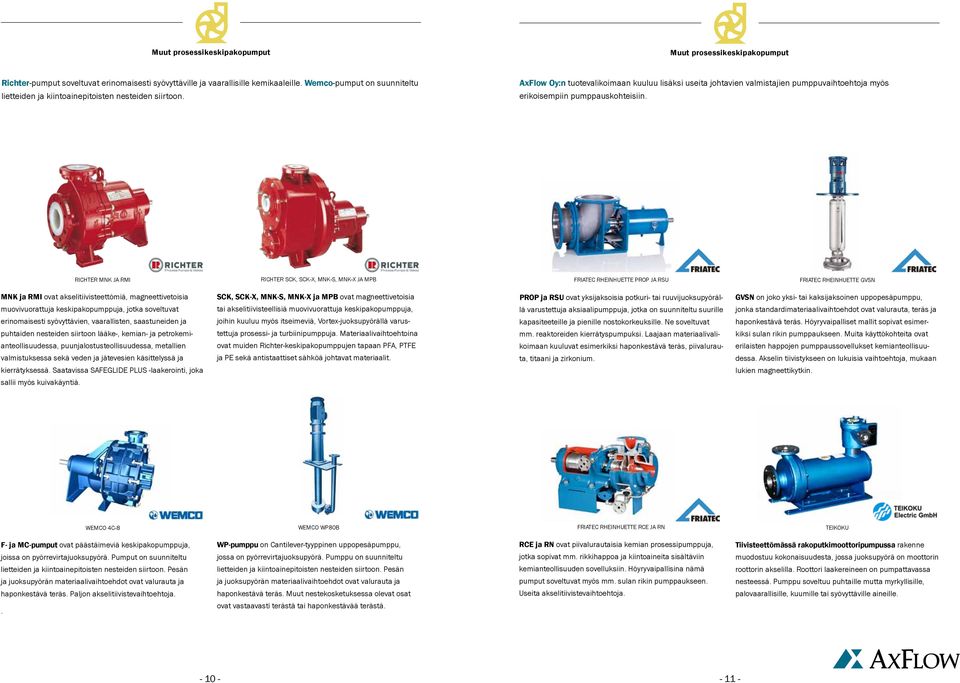

6 Muut prosessikeskipakopumput Muut prosessikeskipakopumput Richter-pumput soveltuvat erinomaisesti syövyttäville ja vaarallisille kemikaaleille. Wemco-pumput on suunniteltu lietteiden ja kiintoainepitoisten nesteiden siirtoon. AxFlow Oy:n tuotevalikoimaan kuuluu lisäksi useita johtavien valmistajien pumppuvaihtoehtoja myös erikoisempiin pumppauskohteisiin. RICHTER MNK JA RMI RICHTER SCK, SCK-X, MNK-S, MNK-X JA MPB FRIATEC RHEINHUETTE PROP JA RSU FRIATEC RHEINHUETTE GVSN MNK ja RMI ovat akselitiivisteettömiä, magneettivetoisia muovivuorattuja keskipakopumppuja, jotka soveltuvat erinomaisesti syövyttävien, vaarallisten, saastuneiden ja puhtaiden nesteiden siirtoon lääke-, kemian- ja petrokemianteollisuudessa, puunjalostusteollisuudessa, metallien valmistuksessa sekä veden ja jätevesien käsittelyssä ja kierrätyksessä. Saatavissa SAFEGLIDE PLUS -laakerointi, joka SCK, SCK-X, MNK-S, MNK-X ja MPB ovat magneettivetoisia tai akselitiivisteellisiä muovivuorattuja keskipakopumppuja, joihin kuuluu myös itseimeviä, Vortex-juoksupyörällä varustettuja prosessi- ja turbiinipumppuja. Materiaalivaihtoehtoina ovat muiden Richter-keskipakopumppujen tapaan PFA, PTFE ja PE sekä antistaattiset sähköä johtavat materiaalit. PROP ja RSU ovat yksijaksoisia potkuri- tai ruuvijuoksupyörällä varustettuja aksiaalipumppuja, jotka on suunniteltu suurille kapasiteeteille ja pienille nostokorkeuksille. Ne soveltuvat mm. reaktoreiden kierrätyspumpuksi. Laajaan materiaalivalikoimaan kuuluvat esimerkiksi haponkestävä teräs, piivalurauta, titaani ja zirkonium. GVSN on joko yksi- tai kaksijaksoinen uppopesäpumppu, jonka standardimateriaalivaihtoehdot ovat valurauta, teräs ja haponkestävä teräs. Höyryvaipalliset mallit sopivat esimerkiksi sulan rikin pumppaukseen. Muita käyttökohteita ovat erilaisten happojen pumppaussovellukset kemianteollisuudessa. Akselin tiivistykseen on lukuisia vaihtoehtoja, mukaan lukien magneettikytkin. sallii myös kuivakäyntiä. Wemco 4C-8 Wemco WP80B FRIATEC RHEINHUETTE RCE ja RN TEIKOKU F- ja MC-pumput ovat päästäimeviä keskipakopumppuja, joissa on pyörrevirtajuoksupyörä. Pumput on suunniteltu lietteiden ja kiintoainepitoisten nesteiden siirtoon. Pesän ja juoksupyörän materiaalivaihtoehdot ovat valurauta ja haponkestävä teräs. Paljon akselitiivistevaihtoehtoja. WP-pumppu on Cantilever-tyyppinen uppopesäpumppu, jossa on pyörrevirtajuoksupyörä. Pumppu on suunniteltu lietteiden ja kiintoainepitoisten nesteiden siirtoon. Pesän ja juoksupyörän materiaalivaihtoehdot ovat valurauta ja haponkestävä teräs. Muut nestekosketuksessa olevat osat RCE ja RN ovat piivalurautaisia kemian prosessipumppuja, jotka sopivat mm. rikkihappoa ja kiintoaineita sisältäviin kemianteollisuuden sovelluksiin. Höyryvaipallisina nämä pumput soveltuvat myös mm. sulan rikin pumppaukseen. Useita akselitiivistevaihtoehtoja. Tiivisteettömässä rakoputkimoottoripumpussa rakenne muodostuu kokonaisuudesta, jossa juoksupyörä on moottorin roottorin akselilla. Roottori laakereineen on pumpattavassa nesteessä. Pumppu soveltuu puhtaille mutta myrkyllisille, palovaarallisille, kuumille tai syövyttäville aineille.. ovat vastaavasti terästä tai haponkestävää terästä

7 Lohkoroottoripumput Hammaspyöräpumput Lohkoroottoripumput soveltuvat parhaiten hygienisyyttä vaativiin kohteisiin niin elintarvike- kuin lääketeollisuudessakin. Viking-hammaspyöräpumput soveltuvat useimmille teollisuuden aloille ja lähes kaikille nesteille ohuista nesteistä viskooseihin. Waukesha MDL Waukesha universal UNIVERSAL SEAL -SARJA MOTOR SPEED -SARJA Waukesha MDL (Medium Duty Lobe) -pumppu on perinteinen, kolmilapaisilla pyöreäpäisillä roottoreilla varustettu lohkoroottoripumppu, jonka hinta-laatusuhde on erittäin kilpailukykyinen. Waukesha MDL on hellävarainen pumpattavalle nesteelle, hygieeninen ja CIP (Clean In Place) -pestävä, ja sitä on saatavana lyhyillä toimitusajoilla. Waukesha Universal -pumpun ainutlaatuisen kiertomäntärakenteen ja kiinnileikkaamattoman haponkestävän materiaalin ansiosta roottorin ja pesän välille muodostuu pitkä ja erittäin pienivälyksinen tiivistepinta. Tämä estää takaisinvirtauksen ohuempiakin aineita käsiteltäessä ja parantaa näin pumpun hyötysuhdetta sekä mahdollistaa normaalia korkeammat vastapaineet. Universal Seal -sarjan hammaspyöräpumput on suunniteltu erityisesti jatkuvaan käyttöön vaativissakin olosuhteissa. Tiivistevaihtoehtoja on lukuisia nauhasta eri patruunatiivisteisiin. Vakiomateriaalivaihtoehtoja ovat valurauta, pallografiittivalurauta, teräs ja AISI316. Saatavana myös lämmitysvaipallisina ja sähkölämmitteisinä. Motor Speed -sarjan pumput on suunniteltu käytettäviksi yhdessä standardimoottorien kanssa ilman alennusvaihdetta. Pallografiittivalurautarunkoiset pumput soveltuvat hyvin voitelevien aineiden tehokkaaseen siirtoon. topwing universal centrifugal MAGDRIVE RINNAKKAISHAMMASPYÖRÄPUMPUT TopWing-sarjaan kuuluu kahdeksan eri kokoa. Itsetyhjentyvä Waukesha Universal Centrifugal-sarjan monikäyttöiset, Magneettivetoisten hammaspyöräpumppujen rakenne Rinnakkaishammaspyöräpumput on suunniteltu käytettä- pumppupesä ja tuotepuolelle asennetut mekaaniset akselitii- kompaktit ja hygieeniset keskipakopumput on varustettu mahdollistaa jopa lyhytaikaisen kuivakäynnin. Yhdessä viksi ilman alennusvaihdetta standardimoottorien kanssa. Ne visteet takaavat erittäin hyvän hygienian. Yksiköt on helppo avoimella juoksupyörällä. Tasapainotettu rakenne takaa uusi Universal MagDrive -sarja ja 855-sarja kattavat laajan soveltuvat hyvin korkean paineen käyttökohteisiin sekä esi- puhdistaa CIP- ja SIP-prosessien avulla tai manuaalisesti. pehmeän käynnin ja erinomaisen hyötysuhteen. Yksiköiden valikoiman lujia, kompakteja ja tiivisteettömiä pumppuja merkiksi annosteluun ja voiteluun. Pumpun materiaalina on Kaksilapaiset, pienivälyksiset roottorit takaavat tasaisen puhdistus ja huolto on helppoa, ja niissä on vakiona myös CIP hankalasti tiivistettävien nesteiden siirtoon. tavallisesti valurauta. Saatavana myös magneettivetoisena. virtauksen ja mahdollistavat pehmeiden partikkeleiden mahdollisuus. EHEDG -hyväksytty. käsittelyn. Duplex-roottorit lisäävät kulumisenkestävyyttä ja parantavat lämmönsietokykyä

8 Nesterengastyhjöpumput ja -kompressorit Muut tyhjöpumput ja puhaltimet NASH-, FRIATEC- ja ELMO RIETSCHLE -nesterengaspumput ja -kompressorit ovat luotettavuutensa ja vähäisen huollontarpeensa ansiosta kustannustehokas, pitkäikäinen ja ympäristöystävällinen ratkaisu. Lisäksi ne ovat turvallisia käyttää vaativimmissakin olosuhteissa. Saatavana myös ATEX-hyväksyttyinä. GARDNER DENVER ELMO RIETSCHLE -tyhjöpumput ja -puhaltimet edustavat huipputekniikkaa. Niitä on käytetty teollisuuden kovimmissakin olosuhteissa jo vuosikymmeniä, ja ne ovat osoittaneet luotettavuutensa kerran toisensa jälkeen. NASH VECTRA -NESTERENGASPUMPUT JA -KOMPRESSORIT NASH 2BE4 -NESTERENGASPUMPUT JA -KOMPRESSORIT ELMO RIETSCHLE -SIVUKANAVAPUHALTIMET ELMO RIETSCHLE CLAW -KIERTOMÄNTÄPUHALTIMET NASH Vectra -pumput ovat yksivaiheisia ja vankkarakenteisia nesterengaspumppuja ja -kompressoreita, jotka on suunniteltu vaativiin teollisuuden käyttökohteisiin. Pumput pystyvät käsittelemään suuriakin nestekuormia. GL- ja XL-sarjoissa on valittavana yhteensä 18 mallia. Vakiomateriaaleina ovat valurauta ja haponkestävä teräs. 2BE4-sarjan nesterengaspumppujen kapasiteetti on suuri, ja ne soveltuvat niin paperi-, energia-, kaivos- kuin kemianteollisuudenkin vaativiin käyttöolosuhteisiin. Polyisopreenillä pinnoitettujen pesien korroosiokestävyys on ensiluokkainen. Tarvittaessa pesän nestekosketuksessa olevat osat voidaan pinnoittaa myös muilla materiaaleilla. Sivukanavapuhaltimia on saatavana 1-, 2- ja 3-jaksoisina. Ne ovat erittäin hiljaisia ja soveltuvat erilaisten kaasuseosten siirtämiseen niin alipaine- kuin painekäytössäkin. Saatavana on myös ATEX-malleja, joten puhaltimet soveltuvat esimerkiksi biokaasuille. Uusi Velocis-sarja kykenee suurempiin paine-eroihin ja tuottaa aiempaa paremman hyötysuhteen. Claw-kiertomäntäpuhaltimet ovat kontaktivapaita, kuivakäyntisiä, tehokkaita ja taloudellisia. Niitä on saatavana sekä alipaine- että painekäyttöön. Ne soveltuvat hyvin korvaamaan kuivakäyntisiä lamellipumppuja ja joissain tapauksissa jopa nesterengaspumppuja. ATEX-hyväksyttyjä laitteistokokonaisuuksia saatavana esimerkiksi biokaasulle. FRIATEC RHEINHÜTTE FGP -NESTERENGASPUMPUT JA -KOMPRESSORIT ELMO RIETSCHLE L-BV- JA L-BL2-NESTERENGASPUMPUT ELMO RIETSCHLE -LAMELLIPUMPUT ELMO RIETSCHLE -RUUVITYHJÖPUMPUT Keraamisia FGP-nesterengaspumppuja käytetään pääasiallisesti kemian- ja lääketeollisuuden käyttökohteissa, jotka sisältävät syövyttäviä ja kuluttavia kaasuja ja höyryjä, kuten kloori- ja suolahappokaasuja. L-BV-nesterengaspumppujen ja -kompressoreiden tilantarve on pieni, ja kompaktin rakenteen ansiosta ne on helppo asentaa. L-BL2-sarjan tyhjöpumppuyksiköt ovat ilmajäähdytteisiä. Niissä on oma vesisäiliönsä, jonka ansiosta vettä ei tarvitse normaaliolosuhteissa lisätä lainkaan. Ulostuloilma on puhdasta ja viileää. Lamellipumput ovat vahvatekoisia ja mahdollistavat laajan tuottoalueen sekä alipaine- että painekäytössä. Käyttötarkoituksesta riippuen valittavana on joko kuivakäyntinen tai öljyvoideltu lamellipumppu sekä yksi- tai kaksijaksoinen rakenne. ATEX-hyväksyttyjä malleja saatavana esimerkiksi kemian- ja lääketeollisuuden käyttökohteisiin. Ruuvipumput ovat kontaktivapaita ja kuivakäyntisiä. Ne kykenevät saavuttamaan jopa 99,99 prosentin tyhjön, joten ne soveltuvat hyvin korvaamaan öljyvoidellut lamellipumput. Hyviä käyttökohteita ovat esimerkiksi alipainekuivaaminen ja tyhjöpakkaaminen. ATEX-hyväksyttyjä malleja saatavana esimerkiksi kemian- ja lääketeollisuuden käyttökohteisiin

9 Repijät ja jauhimet Sekoittimet Lämmönvaihtimet Muut tuotteet Tällä sivulla esitellään Monon repijät, Vikingin pumput, Plentyn ja Lightninin sekoittimet ja Waukeshan kaapivat lämmönvaihtimet. Yksi vai useampi toimittaja? Yksittäisten laitteiden lisäksi AxFlow tarjoaa laitekokonaisuuksia teollisuuden eri aloille. Järjestelmämme käsittävät sekä kompaktit, yksinkertaiset ja liikuteltavat annostelujärjestelmät että laajemmat kokonaisuudet tuotantoprosesseihin, joissa tarvitaan sekoittajia, tarkkaa annostelua ja muita pumppuja. Hankintojen keskittäminen yhdelle toimittajalle lisää tehokkuutta. Komponenttien kokonaishyöty on suurempi kuin yksittäisten laitteiden hyödyt. Esimerkki kemianteollisuudessa käytettävästä AxFlow-järjestelmästä. MONO TR -REPIJÄ VIKING CMD -PUMPPU Valmis koneikko ja säiliöt Sekoittimet Repijää voidaan käyttää suojaamaan pumppua tukkeutu- VIKING CMD -pumppu (Eclipse) on muovinen magneettive- miselta tai esimerkiksi tehostamaan bioreaktorin toimintaa. toinen hammaspyöräpumppu. Virtaus on lähes sykkeetön ja Kaksi eri suuntaan ja eri nopeudella pyörivää terää repii pumppu kestää myös kuivakäyntiä rajoitetun ajan. Vuota- vaatekappaleet, rätit, sukkahousut yms. mutta hylkää kovat mattoman rakenteen ansiosta pumppu soveltuu loistavasti kappaleet, kuten erilaiset metallikappaleet, erilliseen kivilouk- erilaisten kemikaalien annosteluun ja siirtämiseen. kuun. Annostelupumput Ohjausjärjestelmä PLENTY-SIVUSEKOITIN LIGHTNIN-PYSTYSEKOITIN WAUKESHA VOTATOR -LÄMMÖNVAIHTIMET Sekoittimia käytetään esimerkiksi kemian-, petrokemian-, lääke-, elintarvike- ja paperiteollisuudessa sekä vedenkäsittelylaitoksilla. Sekoittimia voidaan käyttää sekoittamiseen, nesteen ja kaasun hajottamiseen sekä kerrostamiseen tai emulsioiden valmistamiseen. Valikoimaamme kuuluu mm. sivu- ja pystysekoittimia erilaisiin tarpeisiin ja eri teollisuuden aloille. Hygieeniset kaapivat Votator-lämmönvaihtimet on suunniteltu elintarviketeollisuuden tarpeisiin. Niitä käytetään elintarvike- ja rehuteollisuudessa paksujen nesteiden ja massojen lämmitykseen ja jäähdytykseen. Tuotteita on saatavana vaaka- ja pystyasenteisena, ja materiaalivaihtoehtoja on useita. Rakenne mahdollistaa energiatehokkaan lämmönvaihdon. Puhdistus on mahdollista CIP-pesulla. Kokonaistoimitus Täydellinen järjestelmä sisältää kaikki tarvittavat laitteet, säiliöt, putkistot ja muut ruostumattomat ja teräksiset komponentit

10 Konsultointi Järjestelmäsuunnittelu Logistiikka Huolto ja korjaus Asennus Laatu Kunnonvalvonta Huoltosopimukset Koulutus Services Huoltopalvelu - Kotka Haluamme tarjota asiakkaillemme vain parasta, ja siksi kehitämme toimintaamme jatkuvasti ja johdonmukaisesti. Laadunvarmistuksemme on välitöntä ja kattavaa. Oman huoltohenkilöstömme ansiosta voimme varmistaa räätälöityjen ratkaisujen sopivuuden kaikkiin tarpeisiin ja pystymme tarjoamaan monipuoliset huolto- ja varaosapalvelut. Henkilökuntamme osallistuu säännöllisesti pumppujen toimintaa ja huoltoa koskeviin koulutuksiin toimittajien tai AxFlow Oy:n tiloissa. Huoltotoimintamme perustana ovat laadukkaat, ammattitaidolla asennetut pumput sekä niihin liittyvät kunnossapitopalvelut. Niiden ansiosta voimme tarjota tehokkaat ja toimintavarmat pumppausratkaisut. AxFlow tarjoaa huoltopalveluita niin paikan päällä kuin huoltopisteessäkin. Nykyaikaisilla työvälineillä varustettu huoltokeskuksemme sijaitsee Kotkassa. Huoltopisteessämme korjataan, kunnostetaan, kootaan, huolletaan, hitsataan ja testataan monenlaisia pumppuja ja sekoittimia. Huollamme myös virtausmittareita, lastausvarsia, puhaltimia ja vakuumilaitteita. Lisäksi voimme rakentaa järjestelmiä ja päivittää pumppuja asiakkaan toiveiden mukaan. Palveluvalikoimaan kuuluu myös tyhjöpumppujen kuntoarviointi. Tähän käytämme endoskooppia, jolla pääsemme pumpun sisälle purkamatta pumppua. Kuntoarvioinnin ansiosta voimme huomata ja korjata mahdolliset vauriot jo varhaisessa vaiheessa. Pumpun tarkastus ja korjaus asiakkaan tiloissa Teemme huoltotarkistuksia asiakkaan tiloissa. Jos pumpun korjaustarve on vähäinen, voimme toteuttaa huollon paikan päällä. Tällöin pumppu on poissa käytöstä vain lyhyen ajan. Jos pumppu taas vaatii perinpohjaista korjausta, kuljetamme sen huollettavaksi omaan huoltopisteeseemme. Pumpun korjaus työpajassamme Järjestämme pumpun noudon ja kuljetuksen työpajallemme. Laadimme yksityiskohtaisen huoltosuunnitelman, joka sisältää pumpun kuntoselvityksen, valokuvat ja raportin viasta. Teemme huoltotarjouksen, joka sisältää suositellut varaosat ja korjauskustannukset. Kun olemme saaneet hyväksynnän työmääräykselle, varmistamme, että pumput puretaan täysin, puhdistetaan, tarkastetaan ja korjataan. Kokoamisen yhteydessä tarkastamme välykset ja kaikki pumpun toiminnot. Huollon asiakirjat ja takuuasiakirjat toimitetaan asiakkaalle. Annostelukoneikko, jolla testataan erilaisten paperikemikaalien annostelua massavirtaan paperitehtailla. Varaosien tilaaminenkin onnistuu kauttamme nopeasti ja vaivattomasti. Hollannissa sijaitsevasta keskusvarastostamme varaosat ja pumput saadaan asiakkaalle viiveettä, joten et menetä rahaa huoltoaikojen pidentymisen vuoksi. Ota yhteyttä, niin laitetaan prosessinne kuntoon! Hammaspyöräpumpun huolto Kotkan huoltokeskuksessa. NASH service elinkaaren mittainen sitoumuksemme AxFlow Oy:n toimittamat ja asentamat voimalaitoksen pääjäähdytysvesipumput ejektoreineen. NASH-pumppujen ja -kompressoreiden elinkaaren mittainen sitoumuksemme kattaa kenttätestin Yhteenveto AxFlow Service -palveluista: ja tarkastuksen, vaihtopumpun huollon ajaksi, Huolto ja korjaus huollot ja korjaukset alkuperäisillä varaosilla Nashhuoltopalvelussa. Asennus Putkityöt ja järjestelmien kokoonpano Käyttöönottovalvonta ja -tuki Kuntokartoitukset Laadunvarmistus Varaosamyynti Takuukunnostetut vaihtopumput Pumppujen päivitykset Huoltokoulutus AxFlow Oy:n toimittamat ja asentamat uppopesäpumput, Kunnonvalvontamittaus Endoskooppimittaus jotka toimivat voimalaitoksen apujäähdytysvesipumppuina

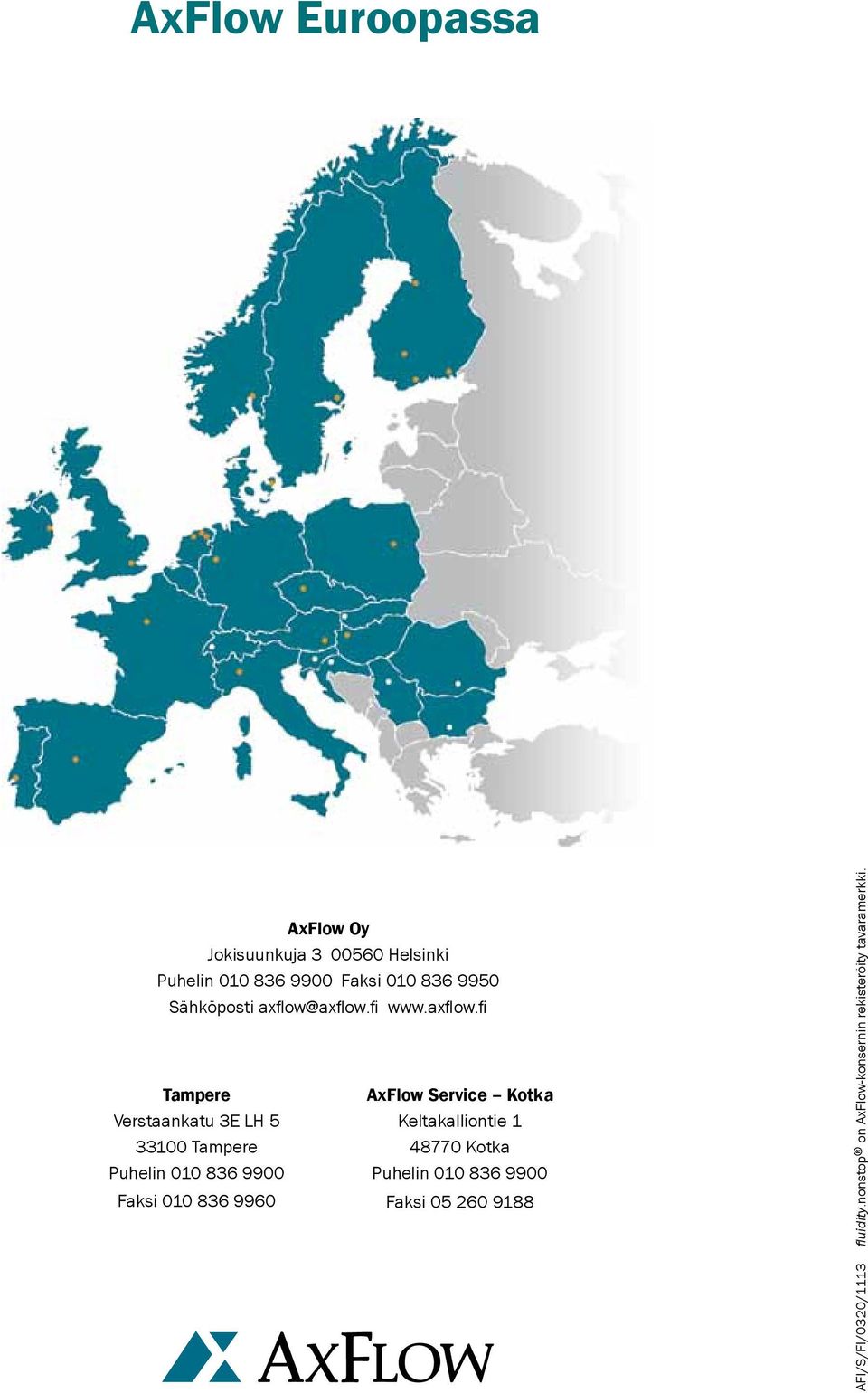

11 AxFlow Euroopassa AxFlow Oy Jokisuunkuja Helsinki Puhelin Faksi Sähköposti axflow@axflow.fi Tampere Verstaankatu 3E LH Tampere Puhelin Faksi AxFlow Service Kotka Keltakalliontie Kotka Puhelin Faksi AFI/S/FI/0320/1113 fluidity.nonstop on AxFlow-konsernin rekisteröity tavaramerkki.
