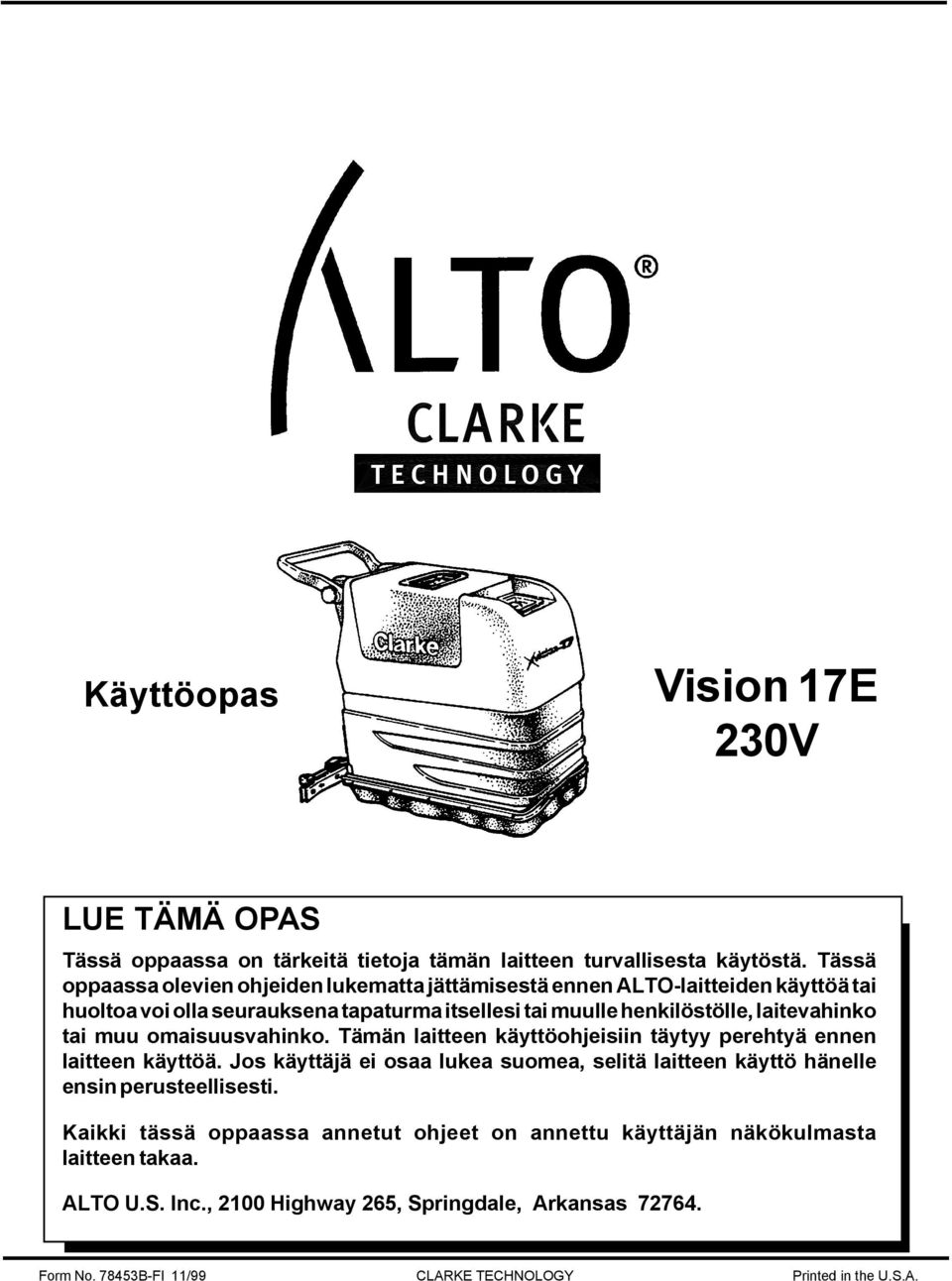

1 Käyttöopas Vision 17E 230V LUE TÄMÄ OPAS Tässä oppaassa on tärkeitä tietoja tämän laitteen turvallisesta käytöstä. Tässä oppaassa olevien ohjeiden lukematta jättämisestä ennen ALTO-laitteiden käyttöä tai huoltoa voi olla seurauksena tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen käyttöohjeisiin täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, selitä laitteen käyttö hänelle ensin perusteellisesti. Kaikki tässä oppaassa annetut ohjeet on annettu käyttäjän näkökulmasta laitteen takaa. ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas Form No B-FI 11/99 CLARKE TECHNOLOGY Printed in the U.S.A.

2

3 Sisältö Käyttäjän turvaohjeet... 3 Johdanto ja koneen tekniset tiedot... 5 Maadoitusohjeet 230V... 6 Laitteen kuljetus... 7 Laitteen ohjaustoiminnot ja ominaisuudet... 8 Laitteen valmistelu käyttöä varten Imusuulakkeen asennus Harjan tai vetoalustan asennus ja poisto Laitteen käyttöohjeet Pesuainesäiliön täyttö Laitteen käyttö Laitteen kytkeminen pois päältä Erittäin likaisen lattian puhdistus Kunnossapito Toimenpiteet ennen työn aloittamista Toimenpiteet työn lopuksi Laitteen varustevaihtoehdot Vision 17E Lisävarusteet Osa II Osat ja huolto Laiteongelmien korjaus Vision 17 E 230V laitepiirustus Osaluettelo Harjavetomallin piirustus ja osaluettelo Harjannostajan piirustus ja osaluettelo Pääkehyksen piirustus Osaluettelo V harjamoottorin piirustus ja osaluettelo V ohjauspaneelin piirustus ja osaluettelo Imusuulakkeen piirustus ja osaluettelo Pesuainesäiliön piirustus ja osaluettelo Likavesisäiliön piirustus ja osaluettelo Imumoottorin piirustus ja osaluettelo Harjan käyttöpyörästön piirustus ja osaluettelo Harjan moottorin piirustus ja osaluettelo V sähkökaavio 00370B V liitinkaavio 00370B V sähkökaavio 00370E V liitinkaavio 00370E Page -2- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

4 KÄYTTÄJÄN TURVAOHJEET VAROITUS VAARA: VAARA-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata vakava tapaturma tai kuolema. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt VAARA-ilmoitukset ja noudata niitä tarkoin. VAROITUS: VAROITUS-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata vakava tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt VAROITUS-ilmoitukset ja noudata niitä tarkoin. HUOMIO: HUOMIO-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata laitevahinko tai muu omaisuusvahinko. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt HUOMIO-ilmoitukset ja noudata niitä tarkoin. VAARA: VAARA: VAARA: VAARA: VAARA: VAARA: VAROITUS: VAROITUS: Tässä oppaassa olevien ohjeiden lukematta jättämisestä ennen Clarke Technologylaitteiden käyttöä tai huoltoa voi olla seurauksena tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen käyttöohjeisiin täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, selitä laitteen käyttö hänelle ensin perusteellisesti. Osittain kootun laitteen käytöstä voi seurata tapaturma tai omaisuusvahinko. Älä käytä laitetta ennen kuin se on koottu kokonaan. Tarkista laite huolellisesti ennen käyttöä. Laitteet voivat aiheuttaa räjähdyksen, jos niitä käytetään lähellä tulenarkoja aineita ja höyryjä. Älä käytä tätä laitetta lähellä polttoaineita, jauhopölyä, liuottimia, ohentimia tai muita tulenarkoja aineita. Tämä laite ei sovi vaarallisen pölyn keräämiseen. Laitteen käyttö viallisen virtajohdon kanssa voi aiheuttaa sähköiskun. Älä käytä laitetta, jos virtajohto näyttää vahingoittuneen. Älä vedä laitetta virtajohdosta. Sähköiskun vaara on olemassa, jos huolto- tai korjaustöitä tehdään laitteessa, jota ei ole irrotettu virtalähteestä. Kytke laite irti virtalähteestä ennen ryhtymistä mihinkään huolto- tai korjaustöihin. Sähköiskun tai tulipalon vaara on olemassa, jos laitetta käytetään virtapiirissä, joka toistuvasti katkeaa tai on alimitoitettu. Tarkistuta sulake, virtapiirin katkaisija ja virtalähde ammattitaitoisella sähköasentajalla tai pyydä apua paikalliselta Clarke Technologyn edustajalta. Tämän laitteen käyttö muualta kuin sen takaa voi aiheuttaa tapaturman tai muun vahingon. Käytä tätä laitetta vain sen takaa. Tämä laite on painava. Pyydä apua sen kuljettamiseen tai siirtämiseen. Laitteen siirtämiseen luiskalle tai kaltevalle pinnalle tarvitaan kaksi henkilöä. Tee liikkeet aina hitaasti. Älä käännä laitetta luiskalla. Jos käytät laitetta pinnalla, jonka kaltevuus ylittää 2%, älä pysäytä käännä tai pysäköi sitä. Lue tässä kohdassa "Laitteen kuljetus" olevat ohjeet ennen kuljetukseen ryhtymistä. CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -3-

5 VAROITUS: VAROITUS: VAROITUS: VAROITUS: VAROITUS: VAROITUS: VAROITUS: HUOMIO: HUOMIO: HUOMIO: Laitteet voivat kaatua, kun niitä ohjataan portaiden reunoilla tai lastauslaitureilla, jolloin ne voivat aihettaa tapaturmia tai vahinkoja. Pysäytä kone ja jätä se ainoastaan tasaiseen kohtaan. Kun pysäytät laitteen, aseta kaikki kytkimet "POIS"-asentoon. Valtuuttamattoman henkilöstön tekemät huollot ja korjaukset voivat aiheuttaa tapaturmia tai vahinkoja. Huolto ja korjaukset täytyy jättää Clarke Technologyn valtuuttamien henkilöiden tehtäväksi. Laitteeseen tehdyt muutokset voivat vahingoittaa sitä tai aiheuttaa tapaturman käyttäjälle tai muille vieressä olijoille. Muutokset, joita valmistaja ei ole valtuuttanut, aiheuttavat takuun ja kaikkien vastuiden mitätöimisen. Tämän laitteen sähkövarusteissa voi tapahtua oikosulku, jos laitteeseen pääsee vettä tai kosteutta. Pidä laitteen sähkövarusteet kuivina. Pyyhi laite kuivaksi jokaisen käytön jälkeen. Säilytä laite kuivissa tiloissa. Laitteen käyttöä koskevien varoitustarrojen ja oppaan ohjeiden laiminlyönnistä voi aiheutua tapaturmia tai vahinkoja. Lue kaikki laitteeseen kiinnitetyt varoitukset ennen käyttöä. Varmista, että kaikki tarvittavat tarrat ja muut ohjetiedot ovat kiinni laitteessa. Uusia tarroja ja siirtokuvia on saatavana Clarke Technologyn jakelupisteistä. Märät lattiat voivat olla liukkaita. Tämän tyyppisessä laitteessa käytetyt liuokset tai pesuaineet voivat jättää lattiaan märkiä kohtia. Nämä alueet ovat vaarallisia käyttäjälle ja muille. Aseta aina "VARO"-ilmoituksia puhdistettavan alueen ympärille tai läheisyyteen. Jäteveden valuttaminen viemäriin voi olla vahingollista ympäristölle ja myös laitonta. Ympäristönsuojeluviranomaiset ovat antaneet tiettyjä asetuksia jäteveden käsittelystä. Kaupungilla ja kunnilla voi olla omia määräyksiä asiasta. Ota selville asiaankuuluvat säännöt ja noudata niitä. Ota myös huomioon käyttämiesi kemikaalien aiheuttamat ympäristöhaitat. Tämän laitteen käyttö muiden esineiden siirtämiseen tai kiipeäminen laitteen päälle voi aiheuttaa tapaturmia tai vahinkoja. Älä käytä tätä laitetta astimena tai huonekaluna. Älä aja laitteella. Laitteen takuu mitätöityy, jos siinä käytetään muita kuin Clarke Technologyn alkuperäisiä varaosia. Käytä aina Clarke Technologyn varaosia. Jatkojohdon käyttö laitteen kanssa voi aiheuttaa jännitteen alenemisen ja tehon heikkenemisen. Jatkojohdon käyttöä ei suositella. Page -4- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

6 Johdanto ja koneen tekniset tiedot Uusi Vision 17 automaattinen harjauslaite lisää työtehoa ja puhdistaa erinomaisesti. Tämä laite annostelee pesuveden, harjaa lattian ja kerää likaantuneen pesuveden- kaikki yhtenä työjaksona. Vision 17 on saatavana neljänä eri mallina, joista kaksi ovat sähkökäyttöisiä - 115V ja 230V. Muut kaksi mallia toimivat akuilla, yksi tavallinen ja toinen akkuvoimalla toimiva pyöräveto. Sähköllä toimivien mallien mukana toimitetaan harja tai vetoalusta ja käyttöopas. Akkumalliin toimitetaan kaksi 12V akkua, akkukaapeliliitin, akkukaapeli, latauslaite, harja tai vetoalusta ja käyttöopas. Vision 17E voidaan sovittaa mille tahansa kovalle lattiapinnalle eri lattianpuhdistusvarusteita käyttäen, mukaan luettuna erilaiset luonnonharjaksiset, teräksiset, polypropyleeniset ja nailoniset harjat, laikat ja vetoalustat. Katso lisävarusteluetteloa tämän oppaan sivulta 15. Malli 50/60 Hz Vision B 50/60 Hz 230V Vision E (jarrulla) 50/60 Hz 230V Virtalähde 23 m johto 23 m johto Äänitaso (dba) 75 Latauslaite ei Harjamoottori 3/4 hp Harjanopeus 250 rpm Imumoottori 3/4 hp, 2-vaihe Pesuainesäiliö 30 l Likavesisäiliö 34 l Nopeus eteen harjatehostus Imusuulake 61 cm Harjausleveys 43 cm Mitat 914 x 483 x 883 mm Toimituspaino 85 kg Takuu 1 vuosi CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -5-

7 Maadoitusohjeet - 230V 230V LAITTEET OHJEET KYTKEMISESTÄ VIRTALÄHTEESEEN JA MAADOITUKSEEN HUOMIO: Laitevahinkojen välttämiseksi käytä virtalähdettä, jonka taajuus ja jännite vastaavat laitteen nimikilvessä annettuja tietoja. Tarkista tiedot ennen kuin yhdistät virtajohdon virtalähteeseen. Tämän laitteen täytyy olla maadoitettu. Jos laitteessa on toimintahäiriö tai laite rikkoutuu, maadoitus johtaa sähkövirran vähiten vastusta antavaa kautta ja vähentää sähköiskun vaaraa. Tämä laite on varustettu virtajohdolla, jonka pistoke on maadoitettu. Pistoke täytyy asettaa pistorasiaan, joka on asennettu paikallisten asetusten mukaisesti. VAROITUS: Laitteen maadoituspistokkeen virheellinen kytkentä voi aiheuttaa sähköiskun vaaran. Jos sinulla on epäilystäpistokkeen maadoituksesta, tarkistuta se ammattitaitoiselle sähköasentajalla tai huoltohenkilöllä. Älä muuta laitteen mukana toimitettua pistoketta. Jos se ei sovi pistorasiaan, kutsu sähköasentaja apuun. Tämä laite on tarkoitettu käytettäväksi nimellisessä 230V piirissä ja sen pistoke näkyy kuvassa 1. Varmista, että pistoke ja pistorasia sopivat toisiinsa. Mitään sovittimia ei tule käyttää tämän pistokkeen kanssa. Kuva 1 Maadoituskontaktinasta Eurooppalainen kosketin Maadoituskontakti reunassa VAROITUS: Sähköiskun välttämiseksi laite täytyy aina yhdistää maadoitettuun pistorasiaan. Vaihda kuluneet, halkeilevat ja vahingoittuneet johdot uusiin. Vaihda vialliset pistokkeet, pistorasiat ja liittimet uusiin. Älä liikuta laitetta virtajohdon yli. Nosta johto laitteen yli. JATKOJOHDOT Käytä ainoastaan maadoitettuja jatkojohtoja. Laitteen virtajohdon johdinkoko on 1,5 mm 2. VAROITUS: Moottorin palamisen välttämiseksi jatkojohtoa käytettäessä, jatkojohdon johdimen läpimitan täytyy olla vähintään 1,5 mm 2. Älä käytä yli 15 m pituisia jatkojohtoja. Älä yhdistä kahta jatkojohtoa. Laitteen täytyy olla maadoitettu käyttäjän suojelemiseksi sähköiskun vaaralta. Laitteen pistoke on varustettu maadoituksella. Virtajohdon vihreä ja keltainen johto on maadoitusjohto. Johto tulee kytkeä ainoastaan maadoitusliittimeen. Page -6- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

8 LAITTEEN KULJETUS Laitteen siirtäminen paketti- tai kuorma-autoon VAROITUS: Tämä laite on painava. Pyydä apua sen kuljettamiseen tai siirtämiseen. Laitteen siirtämiseen rampille tai kaltevalle pinnalle tarvitaan kaksi henkilöä. Tee liikkeet aina hitaasti. Älä käännä laitetta rampilla. Älä pysäköi ja jätä laitetta rampille tai kaltevalle pinnalle. Nosta laite paketti- tai kuorma-autoon näin: 1. Poista imusuulakkeet ja harja (katso "Laitteen valmistelu käyttöön"). 2. Käytä vähintään 2,5 m lastausramppia ja tue se niin hyvin, että se kannattaa laitteen. 3. Varmista, että ramppi on puhdas ja kuiva. 4. Aseta ja kiinnitä ramppi paikoilleen. 5. Kohdista laite tasaiselle pinnalle rampin eteen. 6. Ohjaa laite toisen henkilön avulla hitaasti ylös ramppia pitkin. 7. Kiinnitä laite tukevasti ajoneuvoon. Laitteen ottaminen paketti- tai kuorma-autosta Ota laite pois ajoneuvosta näin: 1. Tarkista, ettei alueella ole esteitä. 2. Käytä vähintään 2,5 m lastausramppia ja tue se niin hyvin, että se kannattaa laitteen. 3. Varmista, että ramppi on puhdas ja kuiva. 4. Aseta ja kiinnitä ramppi paikoilleen. 5. Avaa laitteen kiinnikkeet. 6. Ohjaa laite toisen henkilön avulla hitaasti ulos ajoneuvosta ramppia pitkin. Älä koskaan seiso laitteen tai rampin alapuolella. 7. Kun ohjaat laitetta ramppia pitkin alas, sijoittaudu siten, että pystyt pitämään nopeuden alhaisena. CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -7-

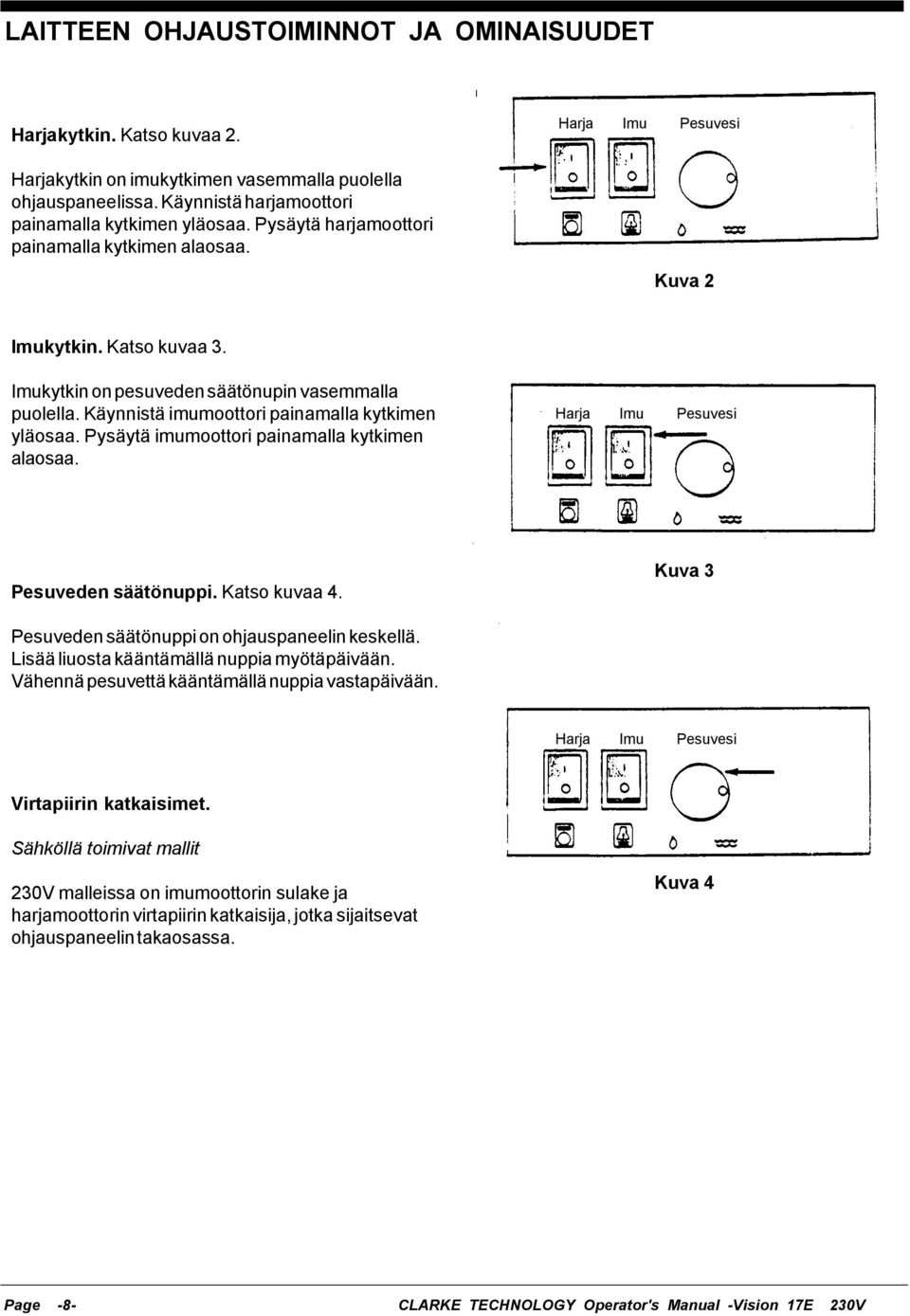

9 LAITTEEN OHJAUSTOIMINNOT JA OMINAISUUDET Harjakytkin. Katso kuvaa 2. Harja Imu Pesuvesi Harjakytkin on imukytkimen vasemmalla puolella ohjauspaneelissa. Käynnistä harjamoottori painamalla kytkimen yläosaa. Pysäytä harjamoottori painamalla kytkimen alaosaa. Kuva 2 Imukytkin. Katso kuvaa 3. Imukytkin on pesuveden säätönupin vasemmalla puolella. Käynnistä imumoottori painamalla kytkimen yläosaa. Pysäytä imumoottori painamalla kytkimen alaosaa. Harja Imu Pesuvesi Pesuveden säätönuppi. Katso kuvaa 4. Kuva 3 Pesuveden säätönuppi on ohjauspaneelin keskellä. Lisää liuosta kääntämällä nuppia myötäpäivään. Vähennä pesuvettä kääntämällä nuppia vastapäivään. Harja Imu Pesuvesi Virtapiirin katkaisimet. Sähköllä toimivat mallit 230V malleissa on imumoottorin sulake ja harjamoottorin virtapiirin katkaisija, jotka sijaitsevat ohjauspaneelin takaosassa. Kuva 4 Page -8- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

10 LAITTEEN OHJAUSTOIMINNOT JA OMINAISUUDET (jatkuu) Harjan käyttöpoljin. Katso kuvaa 5. Harjan käyttöpoljin sijaitsee laitteen takaosan oikeassa alakulmassa. Käytä poljinta jalallasi. Laske harja alas painamalla poljinta alas ja vasemmalle päästäen se irti lukituksesta. Nosta harja painamalla poljinta alas ja oikealle, mikä lukitsee polkimen. Harjan kallistuksen säätö Kuva 5 Harjan kallistuksen säätö on vasemmalla puolella moottorin vieressä.. Moottoriin pääsee käsiksi kääntämällä avainta, poistamalla imusuulakkeen kaapelin ja avaamalla säiliön puristimet. Säädä laitteen vetoa avaamalla ruuvia. Kallista moottoria eteen, kun haluat harjan vetävän laitetta vähemmän. Kallista moottoria taakse, kun haluat harjan vetävän laitetta voimakkaammin. Kiristä ruuvi säädön jälkeen. Uimuriventtiili. Katso kuvaa 6. Uimuri on likavesisäiliön takaosassa. Kun neste nostaa uimuria, uimuriventtiili kytkee automaattisesti imumoottorin pois päältä. Voidaksesi jatkaa työtä sinun täytyy valuttaa likavesisäiliö tyhjäksi. Kuva 6 Imusuulakeen nosto-/laskukahva. Katso kuvaa 7. Imusuulakeen kahva on laitteen takaosan keskellä. Laske suulake alas vetämällä kahvaa oikealle ja alas. Nosta lasta ylös nostamalla kahvaa ylös ja vetämällä sitä vasemmalle. Kuva 7 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -9-

11 LAITTEEN OHJAUSTOIMINNOT JA OMINAISUUDET (jatkuu) Laitteen ohjauskahva. Katso kuvaa 8. Laitteen ohjauskahva (a) on laitteen takasivulla. Kahvaa voidaan säätää käyttömukavuuden helpottamiseksi. Kahvan säätönupit sijaitsevat kahvan pohjassa (b). Kuva 8 Laitteen nostokahva. Katso kuvaa 9. Laitteen nostokahva sijaitsee laitteen etuosassa. Nosta laitetta tästä kahvasta, kun vaihdat harjaa. Katso tämän oppaan jaksoa "Harjan tai vetoalustan asennus ja poisto". Laitteen tukijalka. Katso kuvaa 10. Kuva 9 Laitteen tukijalka sijaitsee laitteen etuosassa puskurin suojareunuksen alla. Aseta laitteen tukijalka alas, kun asennat tai poistat harjan tai vetoalustan. Pysäköintijarru Pysäköintijarru on vakiovaruste vain mallissa 00370E. Se on valinnaisvaruste kaikissa muissa malleissa. Pysäköintijarru estää laitteen liikkumisen. Jarrupoljin on laitteen takaosan vasemmassa alakulmassa. Kytke jarru päälle painamalla poljin alas. Vapauta jarru nostamalla poljinta. Kuva 10 Imusuulakkeen asennus Asenna imusuulake näin: 1. Kiinnitä imusuulakkeen kaapeli imusuulakkeen nostovarteen (a) ja tukeen (b). Katso kuvaa Nosta imusuulakkeen nostovartta. Kuva 11a Kuva 11b 3. Aseta imusuulake sen tukeen. 4. Työnnä sokkanaula imusuulakkeen tuessa olevien reikien läpi. 5. Yhdistä imusuulakkeen letku suulakkeen päällä olevaan letkuliittimeen. Katso kuvaa 12. Kuva 12 Page -10- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

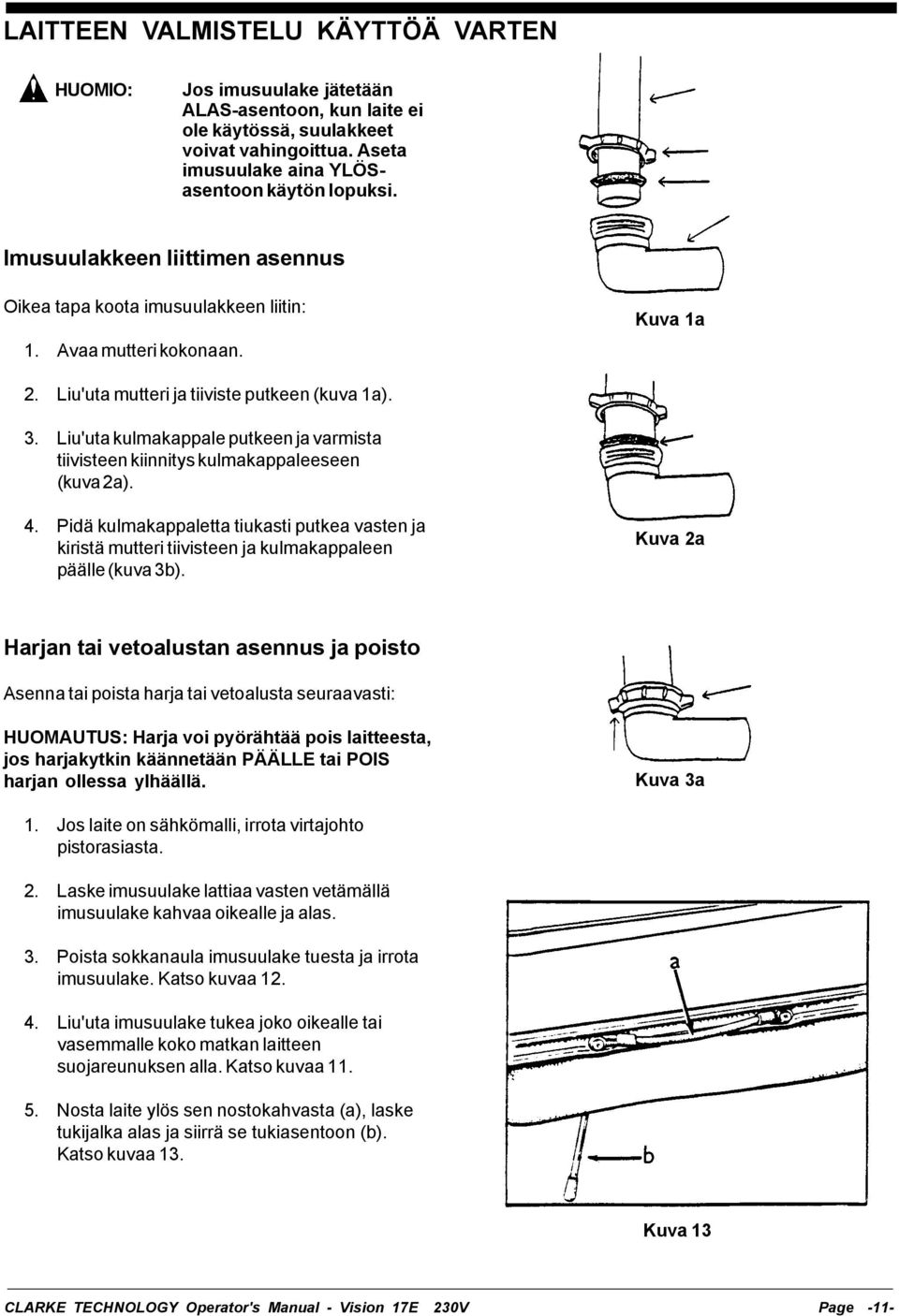

12 LAITTEEN VALMISTELU KÄYTTÖÄ VARTEN HUOMIO: Jos imusuulake jätetään ALAS-asentoon, kun laite ei ole käytössä, suulakkeet voivat vahingoittua. Aseta imusuulake aina YLÖSasentoon käytön lopuksi. Imusuulakkeen liittimen asennus Oikea tapa koota imusuulakkeen liitin: 1. Avaa mutteri kokonaan. Kuva 1a 2. Liu'uta mutteri ja tiiviste putkeen (kuva 1a). 3. Liu'uta kulmakappale putkeen ja varmista tiivisteen kiinnitys kulmakappaleeseen (kuva 2a). 4. Pidä kulmakappaletta tiukasti putkea vasten ja kiristä mutteri tiivisteen ja kulmakappaleen päälle (kuva 3b). Kuva 2a Harjan tai vetoalustan asennus ja poisto Asenna tai poista harja tai vetoalusta seuraavasti: HUOMAUTUS: Harja voi pyörähtää pois laitteesta, jos harjakytkin käännetään PÄÄLLE tai POIS harjan ollessa ylhäällä. Kuva 3a 1. Jos laite on sähkömalli, irrota virtajohto pistorasiasta. 2. Laske imusuulake lattiaa vasten vetämällä imusuulake kahvaa oikealle ja alas. 3. Poista sokkanaula imusuulake tuesta ja irrota imusuulake. Katso kuvaa Liu'uta imusuulake tukea joko oikealle tai vasemmalle koko matkan laitteen suojareunuksen alla. Katso kuvaa Nosta laite ylös sen nostokahvasta (a), laske tukijalka alas ja siirrä se tukiasentoon (b). Katso kuvaa 13. Kuva 13 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -11-

13 LAITTEEN VALMISTELU KÄYTTÖÄ VARTEN (JATKUU) 6. Asenna harja tai vetoalusta kohdistamalla harjan tai vetoalustan lukituslevyn olakkeet sovitinlevyyn. 7. Lukitse harja tai vetoalusta paikoilleen kääntämällä sitä myötäpäivään. 8. Irrota harja tai vetoalusta kääntämällä sitä vasemmalle ja poista se. 9. Nosta laite ylös sen nostokahvasta ja palauta tukijalka normaaliin asentoon. HUOMAA: Jos harjamoottorin kytkin jätetään ALAS-asentoon, kun laite ei ole käytössä, harja tai vetoalusta voi vahingoittua. Jätä harjamoottorin kytkin ALASasentoon, kun harja ei ole käytössä. Page -12- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

14 LAITTEEN KÄYTTÖOHJEET Puhdasvesisäiliön täyttö Täytä puhdasvesisäiliö seuraavasti: 1. Nosta puhdasvesisäiliö pois aukosta. Anna kannen riippua laitteen edessä. Katso kuvaa Täytä puhdasvesisäiliö letkusta tai ämpäristä puhtaalla vedellä noin 25 mm aukon pohjasta. 3. Lisää pesuaine veteen. Noudata pesuaineessa olevia valmistajan ohjeita oikeasta sekoitussuhteesta. Kuva Pane kansi takaisin puhdasvesisäiliön aukkoon. Laitteen käyttö 1. Lisää vettä ja pesuainetta puhdasvesisäiliöön. 2. Laske imusuulake alas vetämällä sen kahvaa oikealle ja alas. 3. Laske harja alas polkaisemalla harjan ohjausvipua (kuva 15) ja paina hieman alas. Siirrä vipua sen jälkeen vasemmalla ja anna sen nousta ylös. HUOMAUTUS: Pidä laite liikkeellä, kun harja pyörii lattiaa vasten. 4. Käynnistä harjamoottori painamalla sen kytkimen yläosaa. 5. Käynnistä imumoottori painamalla imumoottorin kytkintä. Kuva Aloita pesuveden virtaaminen kääntämällä pesuveden säätönuppia oikealle. Jotta liuos virtaisi tasaisesti, käännä nuppia oikealle sitä mukaa kun säiliössä oleva liuos vähenee. 7. Liikuta laitetta eteenpäin suoraan ja tasaisesti. Jos laite on vetomalli, valitse nopeus ja paina vetokahvan kytkintä vedon aloittamiseksi. CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -13-

15 LAITTEEN KÄYTTÖOHJEET (jatkuu) 8. Käännä laitetta haluamaasi suuntaan työntämällä sen takaosaa vastakkaiseen suuntaan. Laitetta EI PIDÄ liikuttaa laitetta taaksepäin puhdistuksen aikana. 9. Kun kuljetat laitetta lattian poikki useita kertoja, anna harjan peittää noin 5 cm edellistä puhdistusreittiä. HUOMAUTUS: Useimmissa puhdistustoimissa liuos lisätään ja poistetaan samassa työjaksossa. Laitteen kytkeminen pois päältä Kytke laite pois päältä seuraavasti: 1. Käännä pesuveden virtaus pois päältä kääntämällä nuppia koko matkan vasemmalle (vastapäivään). 2. Nosta imusuulake ylös nostamalla sen kahvasta ja lukitsemalla se YLÖS-asentoon. 3. Kytke imu pois päältä painamalla imumoottorin kytkintä. 4. Kytke harjamoottori pois päältä painamalla harjamoottorin kytkintä. 5. Nosta harja ylös polkaisemalla harjan nostovipua ja siirtämällä vipua oikealle. HUOMAUTUS: Laikka voi pyörähtää vetoalustan pidikkeestä, jos harjakytkin käännetään PÄÄLLE tai POIS, kun harja on ylhäällä. Erittäin likaisen lattian puhdistus Puhdista erittäin likainen lattia seuraavasti: 1. Lisää vettä ja puhdistusainetta puhdasvesisäiliöön. 2. Aloita pesuveden virtaaminen kääntämällä liuoksen säätönuppia oikealle ja liikuta laitetta vakaasti suoraan. Älä valuta liuosta pois tässä työvaiheessa. 3. Kun pesuaine on ollut lattialla tarpeeksi kauan puhdistusta varten, toista työvaihe imusuulakkeen ollessa alhaalla. 4. Jos lattia jää likaiseksi, toista työvaiheet kohdasta "Laitteen käyttö". Page -14- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

16 KUNNOSSAPITO VAARA: VAARA: VAARA: Valtuuttamattoman henkilöstön tekemät huollot ja korjaukset voivat aihettaa tapaturmia tai vahinkoja. Huolto ja korjaukset täytyy jättää Clarke Technologyn valtuuttamien henkilöiden tehtäväksi. Vain osittain kootun laitteen käytöstä voi aiheutua tapaturma tai omaisuusvahinkoja. Älä käytä tätä laitetta ennen kuin se on koottu kokonaan. Tarkista laite huolellisesti ennen käyttöä. Pidä kaikki kiinnikkeet tiukalla. Sähköisku voi aiheuttaa tapaturman, jos laitetta huolletaan tai korjataan sen ollessa kytkettynä virtalähteeseen. Irrota laite aina virtalähteestä ennen mitään huoltotoimenpiteitä. VAROITUS: Laitteen likavesisäiliö ja puhdasvesisäiliö täytyy tyhjentää ennen mitään huolto- tai korjaustoimenpiteitä. Laiminlyönnistä voi aiheutua laite- tai omaisuusvahinkoja. Toimenpiteet ennen työn aloittamista Pidä laite puhtaana. Se vähentää korjauksia ja pidentää käyttöikää. 1. Tarkista, ettei virtajohto ole kulunut tai vahingoittunut. 2. Varmista, että likavesisäiliön kansi on paikoillaan. 3. Tarkista puhdasvesisäiliön suodatin ja puhdista tarvittaessa. Katso kuvaa Varmista, että imumoottorin suodatin on puhdas ja paikoillaan likavesisäiliön etuosassa. Katso kuvaa Varmista, että pesuveden ja likaveden tyhjennysletkut ovat kiinni laitteen takaosassa. Katso kuvaa 18. Kiinnitä letkun tyhjennystulpat. Kuva 16 Kuva 17 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -15-

17 KUNNOSSAPITO (jatkuu) 6. Varmista, että suojareunus on paikoillaan. Suojareunus estää liuoksen virtaamisen pois kehyksen alta. 7. Varmista, että harja on paikoillaan. 8. Varmista, että imuletku on paikoillaan ja kiinni imusuulakkeessa. Katso kuvaa Yhdistä laitteen virtajohto pistorasiaan. Pesuveden tyhjennys Likaveden tyhjennys Kuva 18 Toimenpiteet työn lopuksi 1. Irrota laite virtalähteestä. 2. Tyhjennä ja huuhtele säiliöt. Tyhjennä lika- ja puhdasvesisäiliöt seuraavasti: 1. Irrota tyhjennysletku laitteen takana olevasta liittimestä. 2. Aseta letkun pää viemäriin tai ämpäriin. 3. Huuhtele lika- ja puhdasvesisäiliöt puhtaalla vedellä. 4. Aseta molempien letkujen päät viemäriin tai ämpäriin. Kuva Jätä säiliöt ja tyhjennysletkut auki ja anna niiden kuivua. 4. Tarkista ja puhdista imusuulakeen kumit. Tee puhdistus pehmeällä kankaalla. Jos imusuulake on vahingoittunut tai kulunut, vaihda uusi imukumi. 5. Tarkista ja puhdista tiivisteet, imusuodatin ja pesuainesiivilän suodatin. Irrota ja puhdista viinietikkaliuoksella tai lämpimällä saippuavedellä. Huuhtele osat puhtaassa vedessä. 6. Pyyhi laitteen pinnat puhtaalla kankaalla. 7. Poista harja tai vetoalusta. Huuhtele puhtaassa vedessä ja anna kuivua. Heitä laikka pois, jos se on käyttökelvoton. 8. Säilytä laite ja lisävarusteet kuivassa paikassa. Page -16- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

18 Vision 17E 230V Laitevaihtoehdot 11/98 Vaihtoehtokoodi Electric - 115V Electric - 230V 00371B 00372B Erittely: Erittely: 00370B 51436B 00370B 53126B Vision 17E perusmalli 230V harja, polypropyleenia Vision 17E perusmalli 230V vetoalusta 00370E Erittely: 00370E Vision 17E 230V perusmalli jarrulla Lisävarusteet: Osanro Kuvaus 51436B Harja, polypropyleeni 53126B Vetoalusta 50527A Alusta, tyynyn pidäke 56927A Pidäke, tyynyn 50477A Kytkinlevy tyynyä/harjaa varten Kytkinlevyn ruuvit 51437B Nailoninen hankausharja 0,028 harjakset 51439B Hiomaharja Letkuliitin -yhdistää 1,5" letkun laitteeseen m x 1,5" punainen kierrelukitusletku ,5" kaksimutkainen alumiinisauva Alumiininen 14" imusuulakeen nostotyökalu Vaihtolastat osalle (2 sarjaa) Alumiininen harjan ja imulastan yhdistelmä 51469B Nailoninen hankausharja 0,016 harjakset 51481A Luonnonharjaksinen harja 10773K Pysäköintijarrupakkaus 18800A Imusuulakeen kahva HUOMAUTUS: osoittaa muutosta edellisestä julkaisusta Color Vision 17 Keltainen Valkoinen Punainen Sininen TYYNYT LAATIKOITTAIN Color Vision 17 Vihreä Ruskea Musta CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -17-

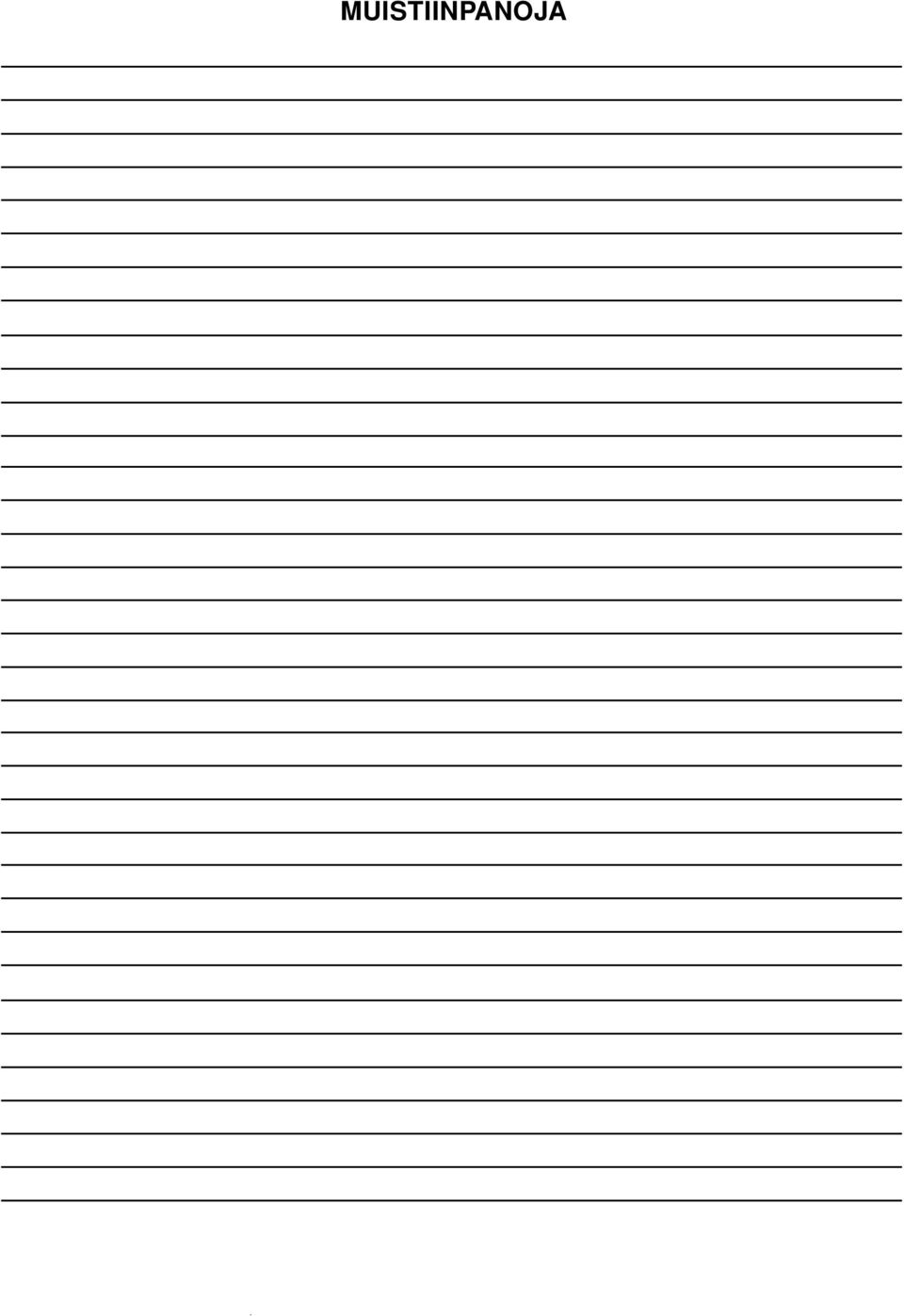

19 MUISTIINPANOJA

20 Vision 17E 230V Osa II Osa- ja huolto-opas (78453B-FI)

21 LAITEONGELMIEN KORJAUS ONGELMA SYY TOIMENPIDE Pesuvettä ei tule Puhdasvesisäiliö on tyhjä. Täytä puhdasvesisäiliö. Pesuliuoskytkin on liikaa vasemmalla. Käännä pesuliuosnuppia oikealle. Letku tai suodatin on tukossa. Poista tukos letkusta tai suodattimesta. Pesuaineventtiili tai sen nivel on viallinen. Korjaa tai vaihda venttiili tai nivel. Pesuainevesi ei lakkaa Pesuaineventtiili on auki. Sulje Pesuaineventtiili. virtaamasta. Pesuaineventtiili tai sen nivel on vahingoittunut. Korjaa tai vaihda venttiili tai nivel. Pesuaineventtiili on likainen. Puhdista Pesuaineventtiili. Pesuaineventtiilin istukka tai tiiviste on viallinen. Korjaa venttiili. Venttiilin varsi on likainen. Puhdista ja voitele venttiilin varsi. Laite ei poista vettä lattialta Imusuulake on ylhäällä. Laske imusuulake alas. lainkaan. Imumoottori ei ole käynnissä. Aseta kytkin PÄÄLLÄ-asentoon. Imumoottorin kytkin on viallinen. Korjauta valtuutetulla Clarke Technologyhuoltohenkilöllä. Likavesisäiliö on täynnä on täynnä. Tyhjennä säiliö. Imusuodatin on likainen. Puhdista tai vaihda suodattimen siivilä. Imukanavassa on tukos. Poista tukos. Imusuulakkeessa tai imuletkussa on tukos Poista tukos tai korjaa vika. tai vika. Imusuulakkeen letku on irronnut. Yhdistä letku. Laite ei poista kaikkea vettä Imusuulakkeet ovat vahingoittuneet, Käännä tai vaihda lasta. lattialta. kuluneet tai asennettu väärin. Asenna lasta oikein. Imusuulakkeessa tai imuletkussa on tukos Poista tukos tai korjaa vika. tai vika. Suodattimen siivilä on likainen. Puhdista tai vaihda siivilä. Likavesisäiliön kannen tiiviste on vahingoittunut. Vaihda tiiviste. Viallinen imumoottori. Korjauta valtuutetulla Clarke Technologyhuoltohenkilöllä. Puhdistus on epätasaista. Pesuharja tai laikka on kulunut. Vaihda harja tai laikka. huoltohenkilöllä. Harja, alustapyörät tai Pesuaineventtiili on Korjauta laite valtuutetulla vahingoittunut. Korjaa johdot, vaihda kytkin. Moottori ei ole käynnissä. Huolla moottori, virtapiirin katkaisija ja kontaktori. Page -20- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

22 MUISTIINPANOJA CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -21-

23 Vision17E (230V) Machine Assembly 11/ Page -22- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

24 Vision 17E 230V Machine Assembly Parts List 11/98 NOTE: indicates a change has taken place since last publication of this manual. Ref Part No. Description Qty A Knob, Handle A Handle, Control 1 3 Page 29 ASM, Solution Tank 1 4 Page 30 ASM, Recovery Tank 1 5 Page 26 ASM Brush, 230V Motor 1 Page 32 Gear Box Parts List Page 33 Brush Motor Parts List Gasket Vacuum Motor A Spacer A Motor, 230V Vacuum 1 Page 31 Vacuum Motor Parts List A Hose, Exhaust, Vacuum Washer, Shake Proof A Screw Page 23 ASM, Brush Lift 1 13 Page 15 Pad or Brush Driver 1 14 Page 22 ASM, Non Traverse Electric 1 15 Page 28 ASM, Squeegee A Cable, Squeegee A Pin, Locking A Screw, 1/4-20 S.S A Hose, Drain A Screw 5/16 Flat B Harness, Brush A Panel, Rear 1 23 Page 27 ASM, Panel Control 230V A Screw, X 1/2 S.S A Knob, Solution Control B Harness, Vacuum Motor B Support Tank A Bracket Tank Valve, Drain A Washer Gasket, Drain Clamp, Solution Cable Clamp, Plastic 2 35 Pg 24/25 ASM, Main Frame A Terminal ¼ FIMQDIS 14 GA B Hose, Squeegee Clamp, Hose A Elbow, Recovery Handle, Drain Valve Screw Screw 1/4-20 x 3" A Chain Screw 8-18 x ½ Screw Screw Nut 5 /16-18 ESNA Nut A Retainer Washer A Bracket, Recovery A Plate, Warning A Rivet A Supressor (00370E only) A Screw (00370E only) A Harness, Supressor (00370E only) 1 NI 77094A Label Ground 2 NI 77078A Label, Warning 4 NI 77046A Label, TUV, GS 1 NI 77076A Label, Warning (Hands) 1 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -23-

25 Vision 17E (230V) ASM, Non Traverse Axle Drawing & Parts List Form #10510A 11/ Ref Part No. Description Qty A Washer, Nylon 5/8 7* Nominal A Bracket, axle C Wheel A Fitting, Grease, ¼" A Shaft A Washer, Fender ¼" SS 2 NOTE: Place washers as required to center the wheels (Number of washers may vary) NOTE: Grease wheels once a week. NOTE: indicates a change has been made since last publication of this manual. Page -24- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

26 Vision 17E (230V) Brush Lift Drawing & Parts List 11/98 ASM Form #16608A Ref Part No. Description Qty A Lift Brush, Weldment A Screw 1/ A Bushing Spacer, Handle, Bolt Nut, ¼-20 2 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -25-

27 Vision 17E (230V) ASM, Main Frame Drawing 11/98 Form #16923A Page -26- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

28 Vision 17E (230V) ASM, Main Frame Parts List 11/98 Form #16923A Ref Part No. Description Qty B Weldment, Main Frame A Screw 5 /16-18 x ¾ Flat Hd SS A Adapter 3 /8 X 3 / A Handle A Washer, S.S. ¼" Flat A Screw ¼ - 20 X ½ A Screw ¼ - 20 X ½ A Hinge Tank A Screw 3 /8-16 x 7 / A Shirt, Main Frame A Retainer, Skirt A Guide, Plastic Wave Washer A Kick Stand A Nut ¼ - 20 Nylock A Caster, Swivel Nut, 5 /16-18 Elastic A Cap A Wldmt. Squeegee Swival A Screw ¼ A Squeegee, Bracket, Weldment Screw ¼-20 x ¾ A Retainer, Motor Pivot A Washer 3 /8 Int., Ext A Screw ¼ - 20 Flat A Nut, Squeegee Spacer A Screw A Bracket, Swing Squeegee A Washer A Bushing Squeegee A Spring, Squeegee B Bracket, Arm Weldment A Weldment, Brake, Pedal* A Shaft Parking Brake* A Screw X 3 /8 (00370B)* A Screw X 3 /8 (00370E)* A Washer #10 SS* A Pin, Pivot, Brake* A Rod, Adj. Brake* A Brake, Pad, Weldment* A Washer, Nylon* Clamp Hose Spring, Brake, Latch* Pin 3 /8 Dia. SS A Retainer Skirt A Kit, Parking Brake Ref A Nut, 5 /16-18 thin ESNA A Screw, 5 /16-18 x.88 1 NOTE: *Item 29, 35, 36, 37, 38, 39, 40,43 included with Item #46, Parking Brake Kit 10773A. Standard on 00370E only) NOTE: Indicates a change has taken place since last publication of this manual. CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -27-

29 Vision 17E (230V) Brush Motor Assembly Drawing and Parts List 11/95 Form #17114A Ref Part No. Description Qty A Terminal, Brush Motor A Gear Mtr 250 RPM 230V A Key (with #4) A Nut 1/4-20 Nylock Washer A Spacer Tilt handle A Guide RH A Screw 1/4-20 X 5/ A Adapter Motor 1 Ref Part No. Description Qty Spacer Washer Washer Impeller Washer, Lock 5/ A Screw 5/16 Hex A Screw 3/8-16 X 5/8 Pan Lockwasher 3/ A Bracket Motor Lift A Guide L.H. 1 Page -28- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

30 Vision17E (230V) Panel Assembly Drawing & Parts List 11/98 Form # 17647A Ref Part No. Description Qty B Switch, Rocker DPST B Panel, Control Screw, 6-32 X 7/ A Cord, Power Supply A Circuit, Breaker 5 amps A Screw, X 3/ A Locknut, 1/2 Conduit A Rectifier, Bridge Nut 6-32 Elastic Nut, Hex Washer, Shakeproof # A Strip, Insulation Terminal, Block A Gasket Fuse Holder NI 42909A Fuse NI 49689B Harness, Wiring Power 1 NI 77094A Label, Ground 1 NI Tie, Wire 2 NI 47808A Terminal ¼ FIFQDIC 2 NI 49064A Wire Jumper 1 NOTE: indicates a change has been made since last publication of this manual. CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -29-

31 Vision 17E (230V) Squeegee Assembly Drawing & Parts List 11/98 Form 18809A Ref Part No. Description Qty B Retainer, Squeegee A Blade, Squeegee Rear A Squeegee, Casting A Blade, Squeegee Front A Screw ¼ - 20 X ½ Spacer, Wheel Guide Wheel, Brush Guide Screw, 5 /16-18 x 1¼ 2 Blades Available: 30918A Blade, Sq., Front Nitrile/EPDM A Blade, Sq., Rear Nitrile/EPDM 1 Page -30- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

32 Vision 17E (230V) Solution Tank Assembly Drawing & Parts List 11/98 Form #19169A Ref Part No. Description Qty Chain Cover A Screw ¼ - 20 X 3 / Cover, Sol. Tank Strainer, Sol. Tank A Adapter, Filter A Elbow, Solution Valve, Solution A Adapter, 3 /8 x 3 / A Hose, Solution Screw X ½ Washer - Lock A Hose, Drain Clamp, Hose Clamp, Hose Drain B Tank, Solution Screw Clamp, Hose Gasket, Drain 1 NOTE: indicates a change has been made since last publication of this manual. Ref Part No. Description Qty Washer Nut ¾ - 16 Hex A Chain, Cover Gasket, Drain Nut, Screw, x 3 / Handle, Drain Valve A Screw, x ½ A Nut ¼-20 Nylock A Plate, Squeegee Lift A Plate, Wear A Nut, Nylock S.S A Handle, Squeegee Lift A Spring, Taper Washer A Bolt, Shoulder A Cover, Handle A Cable, Solution A Ratchet, Handle A Screw, CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -31-

33 Vision 17E (230V) Recovery Tank Assembly Drawing & Parts List 11/98 Form #19170A Ref Part No. Description Qty A Strainer, Rec. Tank A Tube, Stand, Recovery O'Ring Seal Screw, x ½ Chain, Cover Cover, Solution Tank A Gasket, Rec. Drain Washer, Lock Nut Nut, Drain Valve Lock 2 NOTE: indicates a change has been made since last publication of this manual. Ref Part No. Description Qty A Elbow, Retainer B Tank, Recovery A Elbow, recovery Drain A Screw, ¼-20 x ½ A Nut, ½ Conduit A Seal, Washer A Switch, Float Shut-Off A Screw, ¼-20 x 3 / A Tube, Recovery A Strainer, Relief 1 NI 51828A Strap, Hose 2 Page -32- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

34 Vision 17E (230V) Vacuum Motor Drawing & Parts List 11/93 Form #44907A Ref # Part No. Description Qty 1 not available A Housing - Vent A Fan A Clamp A Carbon Brushes 230V A Commutator End Bracket Load Spring A Disc Ball Bearing Ball Bearing A Neoprene Washer 1 Ref # Part No. Description Qty A Fan End Bracket A Spacer A Vacuum Fan Spacer A Stationary Fan A Fan Shell Washer Nut A Fan A Fan - Rotating 1 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -33-

35 Vision 17E (230V) ASM, Gear Box #54238A Drawing & Parts List 11/ Ref Part No. Description Qty A Ring, Snap A Seal, Oil, Small A Cap End A O - Ring A Bearing, Large A Shaft and Gear 1` Bearing, Small A Housing A Seal, Oil Large 1 NI Grease 1oz Page -34- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

36 Vision 17E (230V) Brush Motor 44711A Parts List 8/ SEAM LOCATION Item Part No. Description Qty A Stator Frame Assembly (w/magnets & Clips) A Armature Assembly (w. B.E. & F.E. Bearings) Bearings B.E Bearing F.E A Commutator Bracket Assembly 1 (w/brush BRD Assembly Leads) A Commutator Bracket A Strain Relief Brush Board Screw A Brush Board Assembly (w/ Springs & Brushes) Brush Spring A Brush Assembly A Lead Assembly A Lead Assembly A Helical Washer A Thru Bolt A Shaft Key A B.E. Bracket Assembly (Gear Box) 1 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -35-

37 Vision 17E (230V) Model #00370B - 230V Electrical Schematic 11/93 Page -36- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

38 Vision 17E Model #00370B - 230V Connection Diagram 11/93 RECOVERY TANK FLOAT SWITCH WHT BLK TO VACUUM SWITCH #2 VACUUM MOTOR BLU BLK GRN BLK BRN TO VAC FUSE MAIN FRAME BRN BLU BLK BLK GRN BRUSH MOTOR CONTROL PANEL SOLUTION CABLE BLU WHT VACUUM SWITCH BRN BRN BLU GRN/YEL L N MAIN TERMINAL BLOCK L N BRN BLU GRN/YEL BRN BRUSH RECTIFIER BRUSH MTR. BLU BRN GRN/YEL WHT BRN BLU BRN Rear View BRN WHT BLU BLU BRUSH SWITCH POWER CORD BRN BRN CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -37-

39 Vision 17E (230V Europe) Model #00370E - Electrical Schematic 6/98 Page -38- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 230V

40 Vision 17E (230V Europe) Model #00370E - Connection Diagram 6/98 CLARKE TECHNOLOGY Operator's Manual - Vision 17E 230V Page -39-

41 MUISTIINPANOJA

42 ALTO TUOTETUEN HAARAOSASTOT Yhdysvalloissa PÄÄTOIMISTO ALTO U.S. Inc., St. Louis, Missouri 390 S. Woods Mill Rd., Suite 300 Chesterfield, Missouri TUOTANTOLAITOKSET ALTO U.S. Inc., Springdale, Arkansas 2100 Highway 265 Springdale, Arkansas (501) Asiakaspalvelu Tekninen palvelu ALTO U.S. Inc., Bowling Green, Ohio Haskins ALTO U.S. Inc., Clearwater, Florida N. Belcher Road MYYNTIPISTEET ALTO U.S. Inc., Carlstadt, New Jersey Commerce Road (201) ALTO U.S. Inc., Elk Grove, Illinois Elmhurst Road (847) ALTO U.S. Inc., Denver, Colorado Lipan (303) ALTO U.S. Inc., Houston, Texas North Gessner Road ALTO U.S. Inc., Madison Heights, Michigan John R. (810) ALTO U.S. Inc., Marietta, Georgia West Oak Common Lane (770) ALTO U.S. Inc., Santa Fe Springs, California Valley View, Suite E (310) CLARKE TECHNOLOGY AMERICAN SANDERS TECHNOLOGY A.L. COOK TECHNOLOGY Asiakaspalvelun päätoimisto ja tehdas 2100 Highway 265 Springdale, Arkansas (501) Tekninen palvelu Euroopassa TUOTANTOLAITOKSET ALTO Danmark A/S, Aalborg Blytaekkervej 2 DK-9000 Aalborg ALTO Danmark A/S, Hadsund Industrikvarteret DK-9560 Hadsund MYYNTITOIMISTOT ALTO Canada Ltd., Rexdale Ontario 24 Constellation Ct. (416) ALTO Overseas Inc., Sydney (Australia) 1B/8 Resolution Drive Caringbah NSW ALTO Cleaning Systems Asia Pte Ltd., Singapore 271 Bukit Timah Rd. #04-11 Balmoral Plaza Singapore ALTO Deutschland GmbH, Frondenberg (Saksa) Ardeyer Str. 15 D Frondenberg ALTO Cleaning Systems (UK) Ltd., Penrith Gilwilly Industrial Estate Penrith Cumbria CA11 9BN ALTO France S.A. Strasbourg B.P. 44, 4 Place d Ostwald F Strasbourg Cedex ALTO Nederland B.V. Vianen Stuartweg 4C NL-4131 NJ Vianen ALTO Sverige AB, Molndal (Ruotsi) Aminogatan 18 Box 4029 S Molndal ALTO Norge A/S, Oslo (Norja) Bjornerudveien 24 N

43 - RAJOITETTU TAKUU Tämä Clarke Technologyn teollinen/kaupallinen tuote taataan virheettömäksi materiaalin ja työn osalta normaalissa käytössä yhden vuoden ajaksi ostopäivästä, edellyttäen että tuotetta käytetään ja huolletaan Clarke Technologyn huolto- ja käyttöohjeiden mukaisesti. Harjaveto- ja siirtomoottorit taataan virheettömiksi materiaalin ja työn osalta normaalissa käytössä yhden vuoden ajaksi ostopäivästä, edellyttäen että moottoreiden harjojen kuluminen tarkistetaan kuuden kuukauden välein Clarke Technologyn valtuuttamassa korjaamossa. Jos vaatimusta kuuden kuukauden välein tapahtuvasta tarkistuksesta ei noudateta tai tarkistuksessa havaittuja kuluneita harjoja ei vaihdeta, moottoreiden yhden vuoden takuu mitätöityy. Kuuden kuukauden välein tapahtuvan tarkistuksen kustannukset ovat ostajan vastuulla. Jos moottoreihin kohdistetaan takuuvaatimus, on esitettävä todiste moottoreiden tarkistuksesta ja tarvittavien harjojen vaihtamisesta. Tämä takuu annetaan vain tuotteen alkuperäiselle ostajalle. Takuu ei kata normaalisti kuluvia osia, kuten sähkökaapelia, kumiosia ja moottorin harjoja. Clarke Technologyn vastuu tämän takuun ehtojen mukaan rajoittuu tuottee korjaamiseen ja/tai osien vaihtoon ja se annetaan ostajalle kaikkien muiden korvaustapojen asemesta, mukaan luettuina SATTUMANVARAISET JA SEURAUKSELLISET VAHINGOT. MUITA KUIN TÄSSÄ ESITETTYJÄ TAKUITA EI ANNETA. MITKÄÄN TAKUUT EIVÄT JATKU TÄSSÄ KUVATTUA PIDEMMÄKSI AJAKSI. MITÄÄN OLETETTUJA TAKUITA EI ANNETA, MUKAAN LUETTUNA MYYNTIKELPOISUUS MUTTA EI SIIHEN RAJOITTUEN. Clarke Technology-tuotteen mukana toimitetaan takuukortti. Palauta kortti Clarke Technologylle, jotta voimme auttaa Sinua saamaan odottamasi hyöty uudesta lattiakoneestasi. Jos tuotteessa esiintyy ongelmia, toimi seuraavasti: (a) Ota yhteys lähimpään Clarke Technologyn valtuuttamaan korjaamoon tai suoraan osoitteella Clarke Technology Service Operations Department, 2100 Highway 265, Springdale, Arkansas 72764, saadaksesi selville lähin Clarke Technologyn valtuuttama korjaamo. Vain nämä on valtuutettu korjaamaan tämän takuun kattama tuote. (b) Palauta tuote lähimpään Clarke Technologyn korjauspisteeseen. Kuljetukset korjaamoon ja sieltä takaisin ovat ostajan vastuulla. Clarke Technology korjaa tuotteen ja/tai vaihtaa vialliset osat ilmaiseksi kohtuullisessa ajassa tuotteen vastaanottamisen jälkeen. ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas CLARKE TECHNOLOGY: AUTOMAATTISEN HARJAUSLAITTEEN POLYDUR PUHDAS- JA LIKAVESISÄILIÖN VIIDEN VUODEN TAKUU Hankkimasi Clarke Technology Vision automaattinen harjauslaite on varustettu Polydur puhdas- ja likavesisäiliöillä. Polydur on kiertovalettu, normaalitiheyksinen, lineaarinen polyetyleeni, joka ei halkea tai kuhmuile, ja joka kestää useimpia syövyttäviä aineita ja äärimmäisiä lämpötilan vaihteluja. Clarke Technology antaa Polydur-säiliöille viiden vuoden takuun. Jos säiliö rikkoutuu tai vuotaa normaalissa käytössä viiden vuoden kuluessa ostopäivästä, se vaihdetaan ilmaiseksi. CLARKE TECHNOLOGY: YKSIOSAISEN RUNGON KOLMEN VUODEN TAKUU Clarke Technology takaa uusien ClarkeTechnology Vision automaattisten harjauslaitteiden rungot kolmen vuoden aikana virheettömiksi materiaalien ja valmistustavan osalta normaalissa käytössä. CLARKE TECHNOLOGY varaa itselleen oikeuden tehdä muutoksia tai parannuksia valmistamiinsa laitteisiin ilmoittamatta siitä ennalta. Käytä korjauksiin ainoastaan alkuperäisiä Clarke Technology-varaosia. CLARKE TECHNOLOGY 2100 Highway 265 Springdale, Arkansas, 72764

44 Operator's Manual Vision 17E 115V READ THIS BOOK This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator cannot read English, have this manual explained fully before attempting to operate this machine. Si Ud. no pueden leer el Inglés, se hagan explicar este manual completamente antes de tratar el manejo o servicio de esta máquina. All directions given in this book are as seen from the operator s position at the rear of the machine. For new books write to: ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas Form No B 6/02 CLARKE TECHNOLOGY Printed in the U.S.A.

45 Vision 17E 115V Machine Variables 6/02 Variable Code Electric - 115V 00371A 00372A Breakdown: Breakdown: 00370A 51436B 00370A 53126B Vision 17E Std. Base Machine 115V Brush, Polypropylene Vision 17E Std. Base Machine 115V Pad Driver Accessories: Part No. Description 51436B Brush, Polypropylene 53126B Pad Driver 50527A Base 56927A Retainer 50477A Clutch Plate for Pad/Brush Clutch Plate Screws 51437B Nylon Scrub Brush,.028 Dia. Bristles 51439B Grit Scrub Brush Assembly Hose Connector - connects 1½" diameter hose to machine ' x 1½" red spiral lock deluxe hose ½" double curved aluminum wand Aluminum 14" squeegee pick up tool Replacement blades for (Req. 2 set) Aluminum combination scrubbing brush & squeegee pick-up tool 51469B Nylon Scrub Brush,.016 Dia. Bristles 51481A Grit-Lite 10773K Parking Brake Kit 18800Au Squeege Asm. NOTE: indicates a change has taken place since last publication of this manual PADS BY CASE Color Vision 17 Color Vision 17 Yellow Green White Brown Red Black Blue CLARKE TECHNOLOGY Operator's Manual - Vision 17E 115V Page -17-

46 Vision 17E 115V Section II Parts and Service Manual (78452B)

47 HOW TOO CORRECT PROBLEMS IN THE MACHINE PROBLEM CAUSE ACTION There isn't any solution flow. The solution tank is empty. Fill the solution tank. The solution knob is turned too far to the left. Turn the solution knob to the right. There is an obstruction in the hose or filter. Remove the obstruction from hose or filter. The solution valve or linkage is damaged. Repair or replace the valve or the linkage. The solution flow does not stop. The solution valve is open. Close the solution valve. The solution valve or linkage is damaged. Repair or replace the valve or the linkage. The solution valve is dirty. Clean the solution valve. There is a damaged seat and washer in the solution valve. Replace the valve. The valve steam is dirty. Clean and lubricate the valve stem. The machine does not remove The squeegee is up. Lower the squeegee. any water from the floor. The vacuum motor is not running. Put the switch in the "ON" position. The vacuum motor switch is defective. Have an authorized Clarke person make repairs. The recovery tank is full. Drain the tank. The vacuum shut-off float circuit is open. Recovery tank is full. Empty the tank. The vacuum filter screen is dirty. Clean or replace the filter screen. There is an obstruction in the vacuum tube. Remove the obstruction. There is an obstruction or damage in the Remove the obstruction or repair the squeegee, vacuum hose or standpipe. damage. The squeegee hose is disconnected. Connect the hose. The machine does not remove The squeegee blades are damaged, worn, or Turn or replace the squeegee blade. all the water from the floor. incorrectly installed. Correctly install the squeegee blade. There is an obstruction or damage in the Remove the obstruction or repair the squeegee, vacuum hose or standpipe. damage. The filter screen is dirty. Clean or replace the filter screen. The gasket on the cover of the recovery Replace the gasket. tank are damaged. Defective vacuum motor. Have an authorized Clarke person make repairs. The cleaning is not even. The scrub brush or pad are worn. Replace the scrub brush or pad. There is damage to the brush assembly Have an authorized service person casters or to the solution valve. make the repairs. The motor is not running. Repair the wiring, replace the switch, Service the motor, circuit breaker and the contractor. Page -20- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 115V

48 Vision17 E 115V Model #00370A 115V Machine Assembly 2/ Page -22- CLARKE TECHNOLOGY Operator's Manual -Vision 17E 115V
