Valinta huomisen puolesta

Transkriptio

1 Valinta huomisen puolesta

2 VALINTA HUOMISEN PUOLESTA Pääovi - Kodin käyntikortti Laaja mallisto tuo valinnanvapautta Jokaisella rakennuksella on oma luonteensa. Oulux-mallistosta voit valita massiivisen HD-sarjan pääoven tai perinteisen ovimallin. Uudet molemmin puolin muotokuvioidut ovet sopivat erityisesti taloihin, joissa on iso eteinen tai joissa ei käytetä tuulikaappia. Oven teknisiin ominaisuuksiin kannattaa perehtyä ennen valintaa, koska ulko-oven käyttöominaisuuksia koetellaan jokapäiväisessä käytössä. Laatumme takeena on yritysryhmämme ydin Viitapuu. Viitapuun kehittämä takuurunko-ovirakenne on ominaisuuksiltaan ylivertainen. Takuurunko varmistaa ulko- ja puutarhan ovien kestävyyden ja toimivuuden sekä jokapäiväisessä käytössä että ääriolosuhteissa. Oulux-ovi täyttää kaikki ulko-ovien perusvaatimukset kestävyyden, lämmönpitävyyden, turvallisuuden ja helppokäyttöisyyden suhteen. Tästä osoituksena löydät Oulux-ulkoovista takuutarran ylimmän saranan alapuolelta. Sisällysluettelo Pääsisäänkäynnin ovet Molemmin puolin kuvioidut HD-sarjan pääovet Molemmin puolin kuvioidut pääovet Ulkopuolelta kuvioidut pääovet Teak-pintaiset pääovet Pääovien rakennetiedot Puutarhan- ja parvekkeenovet Maalatut puutarhanovet Alumiinipintaiset puutarhanovet Kaksilehtiset parvekkeenovet Puuovet Saunanovet Autotallinovet Varastonovet

3 LAATU SYNTYY YKSITYISKOHDISTA Eriste Kertopuu Massiivireunapuu Kerrosrakenteinen laminaatti: -Tukiviilu - Alumiinilevy - HDF-levy - Briljant-pohjakäsittely - Maali- tai viilupinta Oulux on vuosia ollut arvostettu ovimerkki, johon liittyy käsitteet; laadukas, tyylikäs ja kestävä. Koko olemassa olonsa ajan tuote on ollut kokonaisuus, joka on pitänyt sisällään kestävyyden, lämmönpitävyyden, turvallisuuden ja helppokäyttöisyyden. Kestävyys on pitkäikäisyyttä Oulux-ovi kestää. Kertopuin ja alumiinilevyin vahvistetussa takuurungossa on sen salaisuus. Oulux-ovien kestävyys syntyy takuurungosta, joka on jäykistetty molemminpuolisilla alumiinilevyillä ja kertopuupalkeilla. Luotettavissa ulko-ovissa on arvoisensa, ainutlaatuinen ja uusi Briljant-pohjakäsittely, jonka päälle on tehty kaksinkertainen teollinen maalaus. Ovien helppokäyttöisyyttä ja toimivuutta mitataan joka päivä. Ovien helppokäyttöisyys perustuu korkeus- ja sivuttaissuuntaan säädettäviin saranoihin, LC 100 -lukkorunkoon, jonka telkipesää voidaan säätää sekä pakkasellakin toimiviin silikonitiivisteisiin. Huolellisella karmin asennuksella varmistat oven toimivuuden. Oven toiminta mitataan joka päivä Helppokäyttöinen lukko, joustavat tiivisteet ja helojen säädöt viimeistelevät oven toimivuuden. Ulko-ovien lämmöneristävyyden tulee olla rakennusmääräysten mukainen. Oulux-ovissa käytetään lämpöeristeinä korkealaatuisia, luontoystävällisiä, freonittomia styreenieristeitä. Hyvä lämmöneriste ja pakkasellakin muotonsa pitävät, joustavat silikonitiivisteet sekä huuruuntumattomat selektiivilasit tekevät ovesta asiakkaalle energiaa säästävän ratkaisun. Oulux-ovi täyttää sekä vanhat että uudet lämmöneristysvaatimukset. Hyvä lämmönpitävyys säästää energiaa Luontoystävällinen lämpöeriste ja pakkasillakin toimivat tiivisteet sekä selektiivilasi pitävät lämpimän sisällä. Ovien turvallisuus syntyy rakenteesta ja heloituksesta. Murtosuojatestatut lukot, vastarauta ja säädettävät saranat antavat vankan pohjan turvallisuudelle. Turvallisuus alkaa heloituksesta Abloy LC 100 -lukkorunko ja säädettävät saranat ovat testattuja kotimaisia ensimmäisen luokan murtosuojatuotteita. 3

4 MOLEMMIN PUOLIN KUVIOIDUT HD-SARJAN PÄÄOV E T HD900 10x21,10x23, 9x21, 9x23 Molemmin puolin vastaava kuviointi HD099 10x21,10x23, 9x21, 9x23 HD101K 3x21/23 HD101A sävy 9653 sävy 9611 Ulko-ovien värisävyt Tikkurilan talomaalikartasta. Painoteknisistä syistä värit eivät ole täysin vastaavat. 4 Sävynumero

5 MOLEMMIN PUOLIN KUVIOIDUT HD-SARJAN PÄÄOV E T sävy 9608 sävy 9662 HD799 HD101K 3x21/23 HD101A 3x21/23 HD399 HD800 10x21,10x23, 9x21, 9x23 HD400 10x21,10x23, 9x21, 9x23 HD100 10x21,10x23, 9x21, 9x23 HD130 10x21,10x23, 9x21, 9x23 HD099 HD101K HD101A 3x21/23 3x21/23 HD099 sävy 9643 sävy valkoinen HD-sarjan ovia ei valmisteta määrämittaisina 5

6 MOLEMMIN PUOLIN KUVIOIDUT PÄÄOV E T H150 Molemmin puolin vastaava kuviointi H149 H495K 3x21 H795A sävy 9639 sävy 9671 Ulko-ovien värisävyt Tikkurilan talomaalikartasta. Painoteknisistä syistä värit eivät ole täysin vastaavat. 6 Sävynumero

7 MOLEMMIN PUOLIN KUVIOIDUT PÄÄOV E T sävy 9678 sävy x21 H195K H555A H106 H295K H595A 4x21 H104 H107 H105 H97 H109 H96 3x21 H195K H559A H108 H395K H695A 3x21 sävy 9673 sävy valkoinen valkoinen Tilausmittojen kokorajat min. 89x189 max. 99x229 7

8 ULKOPUOLELTA KUVIOIDUT PÄÄOVET H187K H589A H580A 3x21 H187K H587A H580A H88 H84 H89 H85 H84 H44 H187K H583A H580A 3x21 H194K H556A H500A H83 H43 8

9 ULKOPUOLELTA KUVIOIDUT PÄÄOVET H155K H550A H500A 3x21 H184K H584A H500A H32 H24 H33 H26 H20 H10 H121K H521A H500A 3x21 H184K H586A H500A H21 H13 Tilausmittojen kokorajat min. 89x189 max. 99x229 9

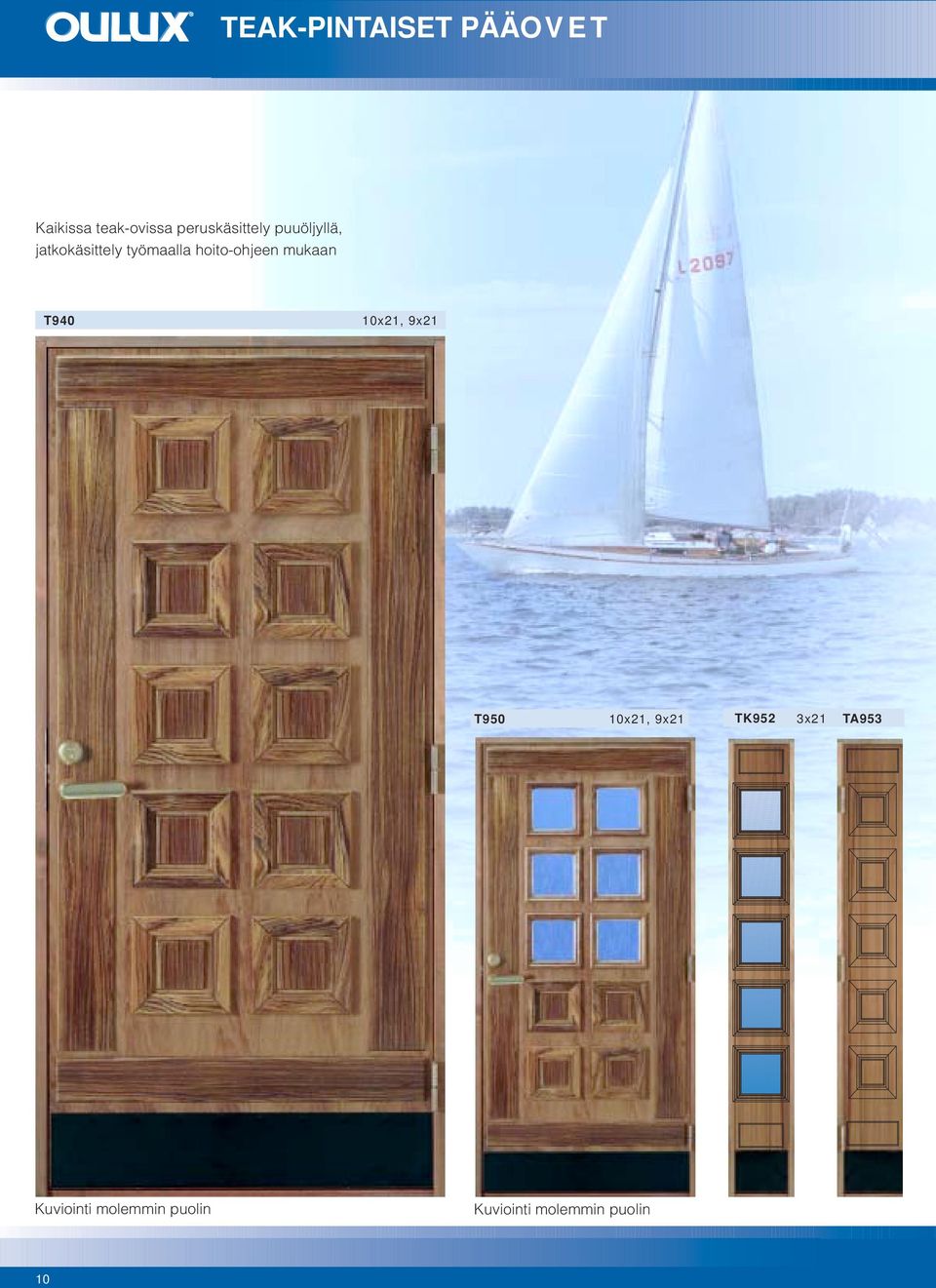

10 TEAK-PINTAISET PÄÄOV E T Kaikissa teak-ovissa peruskäsittely puuöljyllä, jatkokäsittely työmaalla hoito-ohjeen mukaan T940 T950 TK952 3x21 TA953 Kuviointi molemmin puolin Kuviointi molemmin puolin 10

11 TEAK-PINTAISET PÄÄOV E T Kuviointi molemmin puolin Kiinteissä levikkeissä kuviointi ulkopuolella Kuviointi molemmin puolin TK992 TA993 3x21 TK982 TA983 T990 T980 T991 T981 T887 T247 T880 T240 TK885 TA885 TA880 3x21 TK244 TA244 TA240 Kuviointi ulkopuolella Kuviointi ulkopuolella Tilausmittojen kokorajat min. 89x199 max. 99x229 11

12 PÄÄOVIEN RAKENNETIEDOT Molemmin puolin kuvioidut HD-sarjan pääovet Molemmin puolin kuvioidut pääovet Ovilevy Maalattu takuurunko vahvuus 66+6 mm Karmi Maalattu, koko 42 x 115 mm Kynnys Kovapuuta 27 x 104 mm Saranat Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Lukko Abloy-lukkorunko LC 100, säädettävä vastarauta LP 700 (pintahelat eivät kuulu toimitukseen) Tiiviste Muotoiltu silikoni Lasit 2K selektiivi eristyslasi, uloin lasi koneantiikki Eriste Polystyreeni, K-arvo < 0,7 W/m 2 K Ovilevy Maalattu takuurunko, vahvuus 66 mm Karmi Maalattu, koko 42 x 115 mm Kynnys Kovapuuta 27 x 104 mm Saranat Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Lukko Abloy-lukkorunko LC 100, säädettävä vastarauta LP 700 (pintahelat eivät kuulu toimitukseen) Tiiviste Muotoiltu silikoni Lasit 2K selektiivi eristyslasi, uloin lasi cotswold tai kuviolasi Eriste Polystyreeni, K-arvo < 0,7 W/m 2 K Ulkopuolelta kuvioidut pääovet Ovilevy Maalattu takuurunko, vahvuus 60 mm Karmi Maalattu, koko 42 x 115 mm Kynnys Kovapuuta 27 x 104 mm Saranat Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Lukko Abloy-lukkorunko LC 100, säädettävä vastarauta LP 700 (pintahelat eivät kuulu toimitukseen) Tiiviste Muotoiltu silikoni Lasit 2K selektiivi eristyslasi (raakalasi) Eriste Polystyreeni, K-arvo < 0,7 W/m 2 K Molemmin puolin massiivikuvioidut teak-ovet Ulkopuolelta kuvioidut teak-ovet Ovilevy Teakviilupintainen takuurunko, pintakuviointi massiiviteak, ovissa peruskäsittely puuöljyllä, runkovahvuus 58 mm, pintakuviointi mm Karmi Mänty, kuullotettu teakin sävyyn, koko 42 x 115 Kynnys Kovapuuta 27 x 104 Saranat Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Lukko Abloy-lukkorunko LC 100, säädettävä vastarauta LP 700 (pintahelat eivät kuulu toimitukseen) Tiiviste Muotoiltu silikoni Lasit 2K selektiivi eristyslasi (cotswold) Eriste Polystyreeni, K-arvo < 0,7 W/m 2 K Ovilevy Teakviilupintainen takuurunko, vahvuus 58 mm, pintakuviovahvuus 6 mm, ovissa peruskäsittely puuöljyllä, Karmi Mänty kuullotettu teakin sävyyn, koko 42 x 115 mm Kynnys Kovapuuta 27 x 104 mm Saranat Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Lukko Abloy-lukkorunko LC 100, säädettävä vastarauta LP 700 (pintahelat eivät kuulu toimitukseen) Tiiviste Muotoiltu silikoni Lasit 2K selektiivi eristyslasi (raakalasi) Eriste Polystyreeni, K-arvo < 0,7 W/m 2 K 12

13 PUUTARHAN- JA PARVEKKEENOV E T POL16W pariovi Tasajakoinen puutarhan pariovi: Kätisyys ensin avautuvan oven mukaan Vakiomitat 14X21, 16X21, 18X21. Tilausmittojen kokorajat min. 129x189 max. 199x229 13

14 MAALATUT PUUTARHANOVET Muotokuviointi ja rakenne yhdistävät puutarhanovet ja ulko-ovet yhdeksi oviperheeksi, jolla on samat takuut ja kestävät ominaisuudet. Puutarhanovi on kodin toinen käyntiovi. PO10W POV10W POL14W POL16W POL12W 9x21=89x209 POLV14W POLV16W Pintaristikot tilataan aina erikseen. 14

15 TEKNISET TIEDOT OULUX-ovi on takuutuote OULUX-vakiorakenteet Ulosavautuva puutarhanovi POL W Sisäänavautuva puutarhanovi POL W SA Oven luokitus standardin SFS 4487 mukaan: 1. Ovilevyn jäykkyys luokka 1 SFS Ovilevyn iskunkestävyys luokka 1 ISO Saranoiden lujuus luokka 1 ISO Oven rakenteen kestävyys luokka 1 ISO Ovi täyttää ilmanpitävyysvaatimuksen ISO Ovi täyttää sateenpitävyysvaatimuksen ISO Ovi täyttää ovilevyn muodonpysyvyysvaatimuksen ISO 8273 Takuurunko-rakenne Runko Kuviointi Pintakäsittely Tiivistys Lukitus Saranointi Lasitus Karmi Kynnys Lämpöeriste Pintahelat Takuurunko, vahvuus 60 mm Muotokuviointi ulkopuolella Maalattu (valkoinen NCS S 0502-Y) Kaksi muotoiltua silikonitiivistettä Lukkorunko Abloy LC-100, säädettävä vastarauta LP-700 Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Eristyslasi, 2K6, selektiivilasi 2-kyntteinen, mänty, 115 mm Ulosaukeava: 2-kyntteinen, kuullotettua mäntyä, 105 mm, korkeus 40 mm Sisäänaukeava: Kovapuu, puuvalmis, 115 mm, korkeus 27 mm Polystyreeni, K-arvo < 0,7 W/m 2 K Eivät sisälly toimitukseen Eriste Kertopuu Massiivireunapuu Kerrosrakenteinen laminaatti: -Tukiviilu -Alumiinilevy - HDF-levy -Briljant-pohjakäsittely - Maali- tai viilupinta Saatavana äänieristysovena erityisrakentein (db) standardin ISO 717 mukaan. Ilmaäänen eristävyys Rw 33 DB Kaupunki ja tieliikenne eristävyys Rw+Ctr 30 DB Lento / muun melun eristävyys Rw+C 31 DB ULOSAUKEAVA SISÄÄNAUKEAVA OULUX-ovien heloitusvaihtoehdot Ulosaukeava ja Avattavissa Lukittavissa sisäänaukeava (SA) ulkoa sisältä ulkoa sisältä Asiakkaan erikseen tilattavat heloitus- ja pintahelavaihtoehdot POL W, POL W SA Avainpesä+vääntönuppi Painike Karamitta Vakio LC100-lukkorunko Abloy CY019 Primo 12 Ms/CR Tilauksesta Fix 846-pitkäsalpa Abloy CY803 (CY804, CY809) Primo 83 LK o/v Ms/CR+murtoholkki Fix mm Tilauksesta Fix 861-pitkäsalpa - Abloy 6065 lukittava painike Primo 83 o/v Ms/CR+murtoholkki Fix mm Tilauksesta Fix 861-pitkäsalpa - - Abloy 6065 lukittava painike Lankavedin Primo 130/150 Ms/CR+kilpi mm Tilauksesta Fix 861-pitkäsalpa Primo 83 o/v Ms/CR+kilpi mm Aukipitolaitteet Fix 523/2 (533/2 sisäänaukeava) tai Fix 150 tilauksesta Tilausmittojen kokorajat min. 69x189 max. 99x229 15

16 ALUMIINIPINTAISET PUUTARHANOVET Alumiinipintaiset ovet sopivat hyvin kohteisiin, joissa ovi joutuu alttiiksi vesisateelle tai voimakkaalle auringonpaisteelle. PO10WA POV10WA POL14WA POL16WA POL12WA 9x21=89x209 POLV14WA POLV16WA Pintaristikot tilataan aina erikseen. 16

17 TEKNISET TIEDOT OULUX-ovi on takuutuote OULUX-vakiorakenteet Oven luokitus standardin SFS 4487 mukaan: 1. Ovilevyn jäykkyys luokka 1 SFS Ovilevyn iskunkestävyys luokka 1 ISO Saranoiden lujuus luokka 1 ISO Oven rakenteen kestävyys luokka 1 ISO Ovi täyttää ilmanpitävyysvaatimuksen ISO Ovi täyttää sateenpitävyysvaatimuksen ISO Ovi täyttää ovilevyn muodonpysyvyysvaatimuksen ISO 8273 Takuurunko-rakenne Eriste Kertopuu Massiivireunapuu Kerrosrakenteinen laminaatti: -Tukiviilu -Alumiinilevy - HDF-levy -Briljant-pohjakäsittely - Maali- tai viilupinta Ulosavautuva puutarhanovi POL WA Sisäänavautuva puutarhanovi POL WA SA Runko Takuurunko, vahvuus 60 mm Pinta Ulkopinta alumiiniprofiilipinnoite, valkoinen RAL 9010 Pintakäsittely Alumiinilla verhoilemattomat pinnat maalattu (valkoinen NCS S 0502-Y) Tiivistys Kaksi muotoiltua silikonitiivistettä Lukitus Ulosaukeava: Lukkorunko Abloy LC-100, säädettävä vastarauta LP-700 Sisäänaukeava: Pitkäsalpa FIX 861 Saranointi Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Lasitus Eristyslasi, 2K6, selektiivilasi Karmi 2-kyntteinen, mänty, 115 mm, etureunassa alumiiniprofiili Kynnys Ulosaukeava: 2-kyntteinen, kuullotettua mäntyä, 105 mm, korkeus 40 mm Sisäänaukeava: Kovapuu, puuvalmis, 115 mm, korkeus 27 mm Lämpöeriste Polystyreeni, K-arvo < 0,7 W/m 2 K Pintahelat Eivät sisälly toimitukseen Saatavana äänieristysovena erityisrakentein (db) standardin ISO 717 mukaan. Ilmaäänen eristävyys Rw 35 DB Kaupunki ja tieliikenne eristävyys Rw+Ctr 32 DB Lento / muun melun eristävyys Rw+C 34 DB OULUX-ovien heloitusvaihtoehdot ULOSAUKEAVA SISÄÄNAUKEAVA Avattavissa Lukittavissa Asiakkaan erikseen tilattavat heloitus- ja pintahelavaihtoehdot ulkoa sisältä ulkoa sisältä POL WA Avainpesä+vääntönuppi Painike Karamitta Vakio LC100-lukkorunko Abloy CY019 Primo 12 Ms/CR Tilauksesta Fix 846-pitkäsalpa Abloy CY803 (CY804, CY809) Primo 83 LK o/v Ms/CR+murtoholkki Fix mm Tilauksesta Fix 861-pitkäsalpa - Abloy 6065 lukittava painike Primo 83 o/v Ms/CR+murtoholkki Fix mm Tilauksesta Fix 861-pitkäsalpa - - Abloy 6065 lukittava painike Lankavedin Primo 130/150 Ms/CR 43 mm Tilauksesta Fix 861-pitkäsalpa Primo 83 o/v Ms/CR 43 mm Aukipitolaitteet Fix 523/2 tai Fix 150 tilauksesta POL WA SA Avainpesä+vääntönuppi Painike Vakio Fix 861-pitkäsalpa - - Abloy 6065 lukittava painike Primo 83 o/v Ms/CR+murtoholkki Fix mm Fix 861-pitkäsalpa Primo 83 o/v Ms/CR Aukipitolaitteet Fix 523/2 (533/2 sisäänaukeava) tai Fix 150 tilauksesta Tilausmittojen kokorajat min. 79x189 max. 99x229 17

18 KAKSILEHTISET PARVEKKEENOVET Uuden sukupolven sisään- ja ulosavautuva Oulux-parvekeovi on valmistettu kahdesta muotonsa ja mittansa pitävästä ovilevystä. Sisäovi on jämäkkää ja vahvaa takuurunko-rakennetta ja ulko-ovi säänkestävää sekä helppohoitoista alumiinia. Uuden tukevan ovirakenteen etuja ovat mm. Tiiviys Lämmöneristävyys Ääneneristävyys Helppokäyttöisyys Pitkäikäisyys Kaksilehtinen sisään- ja ulosaukeava ovi Kaksilehtiset ovet ovat parhaimmillaan rakennuksissa, joissa hyvä äänieristys on tärkeä. Kaksilehtinen ovi muodostaa karmivahvuudeltaan ikkunoiden kanssa yhtenäisen linjan ja on osa ikkunaseinää Pintaristikot tilataan aina erikseen SPU SPOL12 SPOL16 SPOL14 9x21=89x209 18

19 TEKNISET TIEDOT Ovi täyttää sateenpitävyysvaatimuksen ISO 8247 Ovi täyttää ilmanpitävyysvaatimuksen ISO 8272 Vakiorakenteisen oven ääneneristävyys standardin ISO 717 mukaan. Ilmaääneneristävyys Rw 38 DB Kaupunki- ja tieliikenne-eristävyys Rw + Ctr 34 DB Lento- / muun melun eristävyys Rw + C 36 DB Saatavana äänieristysovena erityisrakentein (db) standardin ISO 717 mukaan. Ilmaääneneristävyys Rw 41 DB Kaupunki- ja tieliikenne-eristävyys Rw + Ctr 38 DB Lento- / muun melun eristävyys Rw + C 40 DB Takuurunko Eriste Kertopuu Massiivireunapuu Kerrosrakenteinen laminaatti: -Tukiviilu - Alumiinilevy - HDF-levy - Briljant-pohjakäsittely - Maali- tai viilupinta Sisään/ulosavautuva puutarhanovi SPOL Runko Ulko-ovi alumiinia Sisäovi takuurunko vahvuus 60 mm Kuviointi Ulkopinta alumiinia Pintakäsittely Alumiini RAL 9010 valk. puuosat maalattu (valkoinen NCS S 0502-Y) Tiivistys Ulko-ovi pystysivut tiivistetty Sisäovi silikonitiiviste Lukitus FIX 861 pitkäsalpa molemmissa ovissa Saranointi Tappikantavat saranat Lasitus Ulko-ovi 6 mm float Sisäovessa eristyslasi, 2K6 Karmi Mänty, 172,5 mm etureunassa alum. prof. Kynnys Kuullotettu mänty, 162 mm, korkeus 30 mm Lämpöeriste Polystyreeni, K-arvo < 0,7 W/m 2 K Pintahelat Eivät sisälly toimitukseen Kätisyydet ilmoitetaan sisäoven mukaan vasen oikea vasen/vasen oikea/oikea Takuurungon edut: Vääntymättömyys Elämättömyys Jäykkyys Tasalaatuinen kestävä maalipinta Muotokuviointimahdollisuudet Lämmöneristävyys OULUX-ovien heloitusvaihtoehdot Avattavissa Lukittavissa ulkoa sisältä ulkoa sisältä Asiakkaan erikseen tilattavat heloitus- ja pintahelavaihtoehdot SPOL vakio Avainpesä Painike Karamitta Sisäovi Fix 861-pitkäsalpa Primo 83 LK o/v Ms/CR 96 mm Ulko-ovi Fix 861-pitkäsalpa - - Abloy 6065 lukittava painike Lankavedin Primo 130/150 Ms/CR 35 mm Fix 861-pitkäsalpa Primo 83 o/v Ms/CR Tilauksesta ulko-oveen Fix 846-pitkäsalpa Abloy CY803 Primo 83 LK o/v Ms/CR+murtoholkki Fix mm Aukipitolaitteet Fix 523/2 tai Fix 150 tilauksesta Tilausmittojen kokorajat min. 79x189 max. 99x229 19

20 VAHVARUNKOINEN (60mm) LOMA-ASUNNON PUUOVI UPP/UPR/UPV UPR Ovirunko 60 mm massiivimänty liimattu rakenne Pinta Ulkopuolella vähäoksainen mäntypaneeli, sisäpuolella vanerilevy Karmi 42 x 115 mm, mänty Kynnys 27 x 104 mm, kovapuu Lasit 2K selektiivi eristyslasi Saranat Korkeussäädettävät turvasaranat, keltalakattu, 19M kahdella saranalla Lukko Abloy LC 100 Tiiviste Muotoiltu silikonitiiviste Eriste Alapeilissä polystyreeni Esikäsittely 2-komponenttinen suoja-aine Jatkokäsittely Työmaalla hoito-ohjeen mukaan UPV 9X21, 10X21, 9X20, 10X20, 9X19 UPP 9X21, 10X21, 9X20, 10X20, 9X19 UPR 9X21, 10X21, 9X20, 10X20, 9X19 20

21 SAUNANOVET Pronssilasi Pronssilasi Himmeäksi kuviopainettu pronssilasi SL7, SL9 ja SL12 Runko Karmi Saranat 8 mm karkaistu lasi 42 x 92 mm, mänty Fiskars FL-65 SS SL3 ja SL6 SL9 Pronssilasi 7/8/9 x 19/21 SL7 Pronssilasi 7/8/9 x 19/21 SL12 7/8 x 19 Runko 40 mm massiivimänty, liimattu rakenne Pinta SL 6: vähäoksainen mäntypaneeli Lasitus 4 mm karkaistu lasi Karmi 42 x 92 mm, mänty Saranat 601 KS Lukko Boda 4238 Käsittely Puuvalmis SO Runko 40 mm Pinta Vähäoksainen mäntypaneeli Karmi 42 x 92 mm, mänty Saranat 601 KS Lukko Boda 4238 Käsittely Puuvalmis SL3 7/8/9 x 19/21 SL6 7/8/9 x 19/21 SO 7/8/9 x 19/21 21

22 AUTOTALLINOVET HAO88 25x21, autotallin pariovi, maalattu HAO84 25x21, autotallin pariovi, maalattu HAO44 25x21, autotallin pariovi, maalattu HAO20 25x21, autotallin pariovi, maalattu HAO10 25x21, autotallin pariovi, maalattu TAO880 25x21, autotallin pariovi, teak Autotallinovet Runko Takuurunko vahvuus 60 mm Kuviointi Kuviointi ulkopuolella Lukko Abloy-lukkorunko LC 100, säädettävä vastarauta LP 700 (pintahelat eivät kuulu toimitukseen) Saranointi Korkeus- ja sivuttaissäädettävät turvasaranat Fiskars, keltalakattu Tiiviste Muotoiltu silikoni Karmi Mänty, 115 mm Lämpöeriste Polystyreeni, K-arvo < 0,7 W/m 2 K Tilausmittojen kokorajat min. 239x199 max. 249x229 22

23 VARASTON OV E T Takuurunkorakenteinen maalattu yleisovi H110, H220 Ovilevy Karmi Kynnys Saranat Lukko Tiiviste Eriste Käyttökohteet Maalattu takuurunko, vahvuus 60 mm Maalattu, koko 42 x 92 mm Kovapuuta 27 x 92 mm Korkeussäädettävä turvasarana Fiskars, keltalakattu Abloy LC 100, säädettävä vastarauta LP 700 (pintahelat eivät kuulu toimitukseen) Muotoiltu silikonitiiviiste Polystyreeni, K-arvo < 0,7 W/m 2 K Lämpimät tekniset tilat ja varastot H220 9x21, 10x21 H110 9x21, 10x21 Kehysovirakenteinen varastonovi kylmiin ja puolilämpimiin tiloihin MOP2/P Ovirunko Pinta Karmi Kynnys Saranat Lukko Käsittely Potkulevy Käyttökohteet 40mm Ulkopuoli: hienosahattu sydänpuupaneeli, kuusi Sisäpuoli: havuvaneri, 6,5 mm 42x92 mm, mänty Kovapuu 27x92 mm Korkeussäädettävät turvasaranat Fiskars, keltalakattu Tila pintalukolle Kosteus- ja homesuoja-aine, maalaus Alumiini-stucco ulkopuolella Puolilämpimät ja kylmät tilat, varastotilat MOP2/P 9x21, 10x21 23

24 TILAUKSESTA SAAT - Maalauksen haluttuun sävyyn (Tikkurilan talomaalikartta) - Määrämittaisen oven (kokorajat on kerrottu esitteen ulko-ovisivujen alareunassa) - Abloy turvalukkorungon asennettuna - Nimikilvellisen postiluukun Primo 60/63 RT asennettuna - Koneistuksen sähkölukolle EL 582 ja ylivientisuojalle A Tuuletusventtiilikoneistuksen varastonoviin - Potkulevyn TAKUUT Oulux-ulko- ja parvekeoville myönnetään 10 vuoden suoranapysymis- ja 2 vuoden rakennetakuu. Tarkemmat takuuehdot ovat asennusohjeessa. ASENNUS JA HUOLTO Oulux-ovien mukana tulee asennus- ja huolto-ohje, josta löytyy kaikki tarpeelliset tiedot oikeaan asennukseen, uudelleen maalaukseen, saranoiden ja vastaraudan säätöön sekä oven puhtaanapitoon. Ohjeessa on myös pintahelojen hankinnassa tarvittavat lukkojen A ja B mittatiedot. TOIMITUS Oulux-ovet toimitetaan turvallisesti yksittäispakattuina. Vaihde Puh Toijala PL 44, Toijala Puh Fax Viitasaari Keskitie 7, Viitasaari Puh Fax Alavus PL 50, Alavus Puh Fax TMP Advertising / Kirjapaino Öhrling 02/2003
