1 SKANDIA Seinäjärjestelmä Tekninen tuotekortti

2 Muotolevy Tilaratkaisut valmistaa ja maahantuo muuntojoustavia järjestelmäseiniä ja alakattoja. Järjestelmäseinämme sisältävät erilaisia seinä- ja oviratkaisuja. Tuotteitamme yhdistää muunneltavuus, helppo ja nopea asennettavuus, hyvä äänieristys ja viimeistelty tyyli sekä laatu. Muotolevy Tilaratkaisut -palvelukokonaisuus sisältää suunnittelun, asennuksen ja muutostyöt. Toimitamme tuotteitamme myös materiaalitoimituksina. Ulkonäkö Tehtaalla tehtävä ovien sekä lasi- ja umpiseinien pintakäsittely takaa tasaisen ja korkean laadun Tarkasti harkitut ja suunnitellut tuotedetaljit luovat viimeistellyn lopputuloksen Vaivattomuus ja nopeus Asennus on siistiä ja nopeaa Muutoskohteessa asennus ei estä toimiston normaalia työskentelyä Vähäiset melu- ja pölyhaitat Palvelukokonaisuutemme sisältää asennuksen ja muutostyöt 2 Järjestelmiemme edut

3 Skandia-seinäjärjestelmä Skandia-seinäjärjestelmä Järjestelmäseinä uudis- ja korjausrakentamiseen SKANDIA on puurunkoinen lasi-/umpiseinäelementeistä koostuva järjestelmäseinä uudis- ja korjausrakentamiseen. Runkoprofiilit voivat viilutettuja tai maalattuja. Lasielementtien lasit ovat karkaistuja tai laminoituja turvalaseja. Lasit voivat olla suunnitelmien mukaisesti sävytettyjä, etsattuja, teipattuja tai yms. Ovet voivat olla liuku- tai saranaovia. SKANDIA-seinän äänieristävyys jakautuu neljään eri luokkaan välillä db tilan käyttötarkoituksen mukaan: BASIC, BUSINESS, SILENCE JA CONFERENCE. SKANDIA-järjestelmäseinät on yhdistettävissä muihin Muotolevy Tilaratkaisuiden järjestelmäseiniin. Muunneltavuus Katto-, seinä- ja lattiapinnat voidaan tehdä valmiiksi ennen järjestelmäseiniä Ovi ja seinäjaksoja voidaan vaihtaa moduulikohtaisesti purkamatta seinää muualta Järjestelmäseinät on helppo liittää muihin seinärakenteisiin Eri järjestelmäseinämme ovat yhteensopivia keskenään Äänieristys Hyvä äänieristävyys jopa Rw 52 db Ääniluokiteltu liukuovi (Rw 30 db) Järjestelmiemme edut 3

4 Äänieristys Suomen Standardisoimisliiton ääneneristyksen ja melutason määrittävä standardi SFS 5907 (rakennusten akustinen luokitus) jakaa rakennukset pääsääntöisesti neljään akustiseen luokkaan (A, B, C ja D). Luokkien A ja B rakennukset ovat akustiikaltaan tavanomaista parempia. C-luokka vastaa minimitasoa, D-luokka on tarkoitettu vain vanhoja rakennuksia varten. Uusi luokittelu perustuu siihen, että ennen rakennuksen luovutusta osa tiloista mitataan satunnaisotannalla, jolloin saadaan varmuus ääneneristysluokasta. Standardiluokitusta saa käyttää vain, jos se on mittaamalla todettu. Nykyisin ääneneristystä ei vaadita mitattavaksi. Uusi standardi ei ole rakennusmääräys, vaan dokumentti, joka voidaan liittää sopimusasiakirjoihin, jolloin rakentaja on vastuussa siitä, että sovittu luokitustaso saavutetaan. Luokat määrittävät tarkat rajaarvot ilma- ja askelääneneristykselle, rakennuksen LVIS-laitteiden aiheuttamille äänitasoille rakennuksen sisällä, liikenteen aiheuttamalle äänitasolle sekä huoneakustiikalle. Taulukko LS 02 Pienimmät sallitut ilmaääneneristysluvun Rw [db] arvot SFS 5907 mukaan Luokka A B C D Yhden hengen toimistohuoneiden välillä Edellisestä käytävälle Asiakashuone, neuvotteluhuone, johdon huoneet Ehdotonta luottamuksellisuutta edellyttävät tilat

5 Skandia-seinäjärjestelmä Taulukko LS 01 ML-lasiseinän tuotevalinta db-kriteerin mukaan Skandia-seinän db-rakenteet BASIC BUSINESS SILENCE CONFERENCE Ilmaääneneristysluku Rw db 1 30 db 1 37 db 1 40 db 1 Lasielementti 90 x L x H Lasikulmalementti x u x H Lasi 6 mm, karkaistu Lasi 4+4 mm, laminoitu 4+4 mm, laminoitu Sound Control 6+6 mm, laminoitu Sound Control Umpielementti x u x H Saranaovi lasi Saranaovi umpi mm levy mm levy + 50 mm villatäyte Lasiovi, lasi 6 mm, karkaistu Normaali 6 mm mdfrakenteinen Lasiovi, lasi 4+4 mm laminoitu. Ovilehtitiivisteet, laskeutuva tiivistekynnys. 25 db umpiovi (puu) Rw = 30 db. Ovilehtitiivisteet. Laskeutuva tiivistekynnys tai kynnys mm levy + 50 mm villatäyte 30 db umpiovi (puu) Rw = 37 db. Ovilehtitiivisteet. Laskeutuva tiivistekynnys tai kynnys. Liukuovi lasi Lasi 6 mm, karkaistu Liittymien tiivistäminen viereisiin rakenteisiin mm levy + 50 mm villatäyte 35 db umpiovi (puu) Rw = 42 db. Karmi- ja ovilehtitiivisteet. Laskeutuva tiivistekynnys tai kynnys. Villatilke Villatilke + kittaus Villatilke + kittaus molemmin puolin 1 Perustuvat laboratoriomittauksiin. Todellisuudessa yleensä paikalta mitattaessa käytännön arvo (Rw) jää n. 0 5 db:ä, mutta joskus jopa yli 10 db:ä alhaisemmaksi johtuen ympäröivistä rakenteista (ulkoikkunat, lattia, katto, patteriputket, sähköjohtokourut, ilmastointiputket yms. läpiviennit jne.). Muotolevy Oy:n suositus on, että aina puhuttaisiin laboratorioarvoista, sillä ne ovat vertailukelpoisia keskenään. Paikanpäällä mitatut arvot vaihtelevat kohteittain, riippuen siitä miten talo on rakennettu ja suunniteltu. 5

6 Yläumpielementti Ylälasielementti H Hg Ho Ho H (yläelementin kanssa) o H Ho Hg = Skandia -seinän kokonaiskorkeus = Lasi- ja umpielementin korkeus = Ovikarmin korkeus = Liukuovielementin korkeus = Lasi- ja umpielementin leveys o = Saranaoven leveys (tässä karmin ulkomitta g = Liukuovielementin leveys sp = Sähköpielielementin leveys Huonemoduuli, esim 2400, 2700 Huonemoduuli, esim 2400, 2700 k1 LASIKULMA- ELEMENTTI UMPI- ELEMENTTI SÄHKÖPIELI- ELEMENTTI k2 LIUKUOVI g LASIELEMENTTI SARANAOVI LASIELEMENTTI SARANAOVI LASIELEMENTTI LASIELEMENTTI o o sp ~10 30 Otsa tai katto Lasi t Peitelista 12x42 Skandia on puurunkoinen lasi-/umpiseinäjärjestelmä uudis- ja korjausrakentamiseen. Pintamateriaalina on joko viilutettu tai maalattu mdf-levy. Myös tapetoitu tai maalattu lastulevy on saatavissa. Ovet voivat olla liuku- tai saranaovia. Skandia-seinän äänieristävyys jakautuu neljään eri luokkaan välillä db käyttötarkoituksen mukaan: Skandia Basic, skandia business, skandia silence ja SKANDIA CONFERENCE. Skandia-seinäosien ilmaääneneristävyys määräytyy mm. lasin paksuudesta ja -tyypistä, seinärakenteesta ja tiivisvarustelusta. Katso taulukko S 01. H Käytävä Huone Jalkalista 12x42 1 PYSTYLEIKKAUS LASi- ELEMENTIN KOHDALLA 1 Myös ilman jalkalistoja, jolloin käytetään matalampaa ja kapeampaa reunamaalattua alajuoksua (13 x 65 mm) Elementtien leveydet ovat moduulimittaisia soveltuen mm. huonemoduulimitoitukseen 2400 tai 2700 mm. Tapauskohtaisesti käytetään sovitemittaista lasi- tai umpielementtiä. Skandia -seinän korkeus (H) määrittyy aina tilan mukaisesti. Lasielementin maks. korkeus on 3000 mm ja umpielementin on 3300 mm. Yläelementin korkeus on mm. Lasi- ja umpilementit asemoidaan alajuoksun päälle kiinnitysraudoilla ylhäältä ja alhaalta. Ovikarmit kiinnitetään asennusruuveilla ponttitolppiin. Ovien ja lasielementtien kiinnitysreikiin laitetaan peitetulppia. Ovet voidaan varustaa lukkorungoilla ja painikkeilla/vetimillä. Lasit voidaan toimittaa myös silkkipainettuina, hiekkapuhallettuina tai tarvittaessa teipattuina huomioraidoin tai muilla kuvioilla. Skandia-seinäjärjestelmä on yhdistettävissä muihin Muotolevyn seinäjärjestelmiin. 6

7 Skandia-seinäjärjestelmä TYYPILLISIÄ SEINÄOSIEN VAIHTOEHTOJA HUONEMODUULISSA (jossa saranaovi) 1. Lasielementti - ovi - lasielementti Huonemoduuli esim. 2400, 2700 Huonemoduuli esim. 2400, 2700 E LASIELEMENTTI SARANAOVI o LASIELEMENTTI LASIELEMENTTI 60 SARANAOVI o LASIELEMENTTI Umpielementti - ovi - sähköpielielementti - lasielementti Huonemoduuli esim. 2400, 2700 Huonemoduuli esim. 2400, 2700 UMPIELE- MENTTI SÄHKÖPIELI- ELEMENTTI UMPIELE- MENTTI SÄHKÖPIELI- ELEMENTTI SARANAOVI o sp LASIELEMENTTI SARANAOVI o sp LASIELEMENTTI 3. Umpielementti - ovi - lasielementti Huonemoduuli esim. 2400, 2700 UMPIELE- MENTTI UMPIELE- MENTTI Huonemoduuli esim. 2400, 2700 SARANAOVI LASIELEMENTTI SARANAOVI LASIELEMENTTI o o VÄLISEINÄ DETAIL SCALE 1:5 Lasi t LASI- ELEMENTTI LASIELEMENTTI Umpielementin leveys = mm Lasielementin leveys = mm Sähköpielen leveys sp = mm Vakio saranaoven leveys o = mm Katso tarkemmin ko. osien sivut 7

8 TYYPILLISIÄ SEINÄOSIEN VAIHTOEHTOJA HUONEMODUULISSA (jossa liukuovi) 4. Liukuovi (ei muita seinäosia) Huonemoduuli, esim. 2400, maks Huonemoduuli, esim. 2400, maks A LIUKUOVI LIUKUOVI g g 5. Liukuovi + sähköpieli Huonemoduuli, esim. 2400, 2700 Huonemoduuli, esim. 2400, 2700 B SÄHKÖ- PIELI- ELEM. LIUKUOVI SÄHKÖ- PIELI- ELEM. LIUKUOVI sp g sp g 6. Liukuovi + lasielementti Huonemoduuli, esim. 2400, 2700 Huonemoduuli, esim. 2400, 2700 LIUKUOVI LASIELEMENTTI LIUKUOVI LASIELEMENTTI g g 7. Liukuovi + umpielementti Huonemoduuli, esim. 2400, 2700 Huonemoduuli, esim. 2400, 2700 g LIUKUOVI UMPIELEMENTTI LIUKUOVI UMPIELEMENTTI g Umpielementin leveys = mm Lasielementin leveys = mm Liukuovielementin leveys g = mm Sähköpielen leveys sp = mm Katso tarkemmin ko. osien sivut. Väliseinä Väliseinä DETAIL B SCALE 1 : 10 Asennusaikainen irtolevy LIUKUOVI LIUKUOVI DETAIL A SCALE 1 : 10 LIUKUOVI Sähköpielielementti 30 LIUKUOVI g g g sp g 8

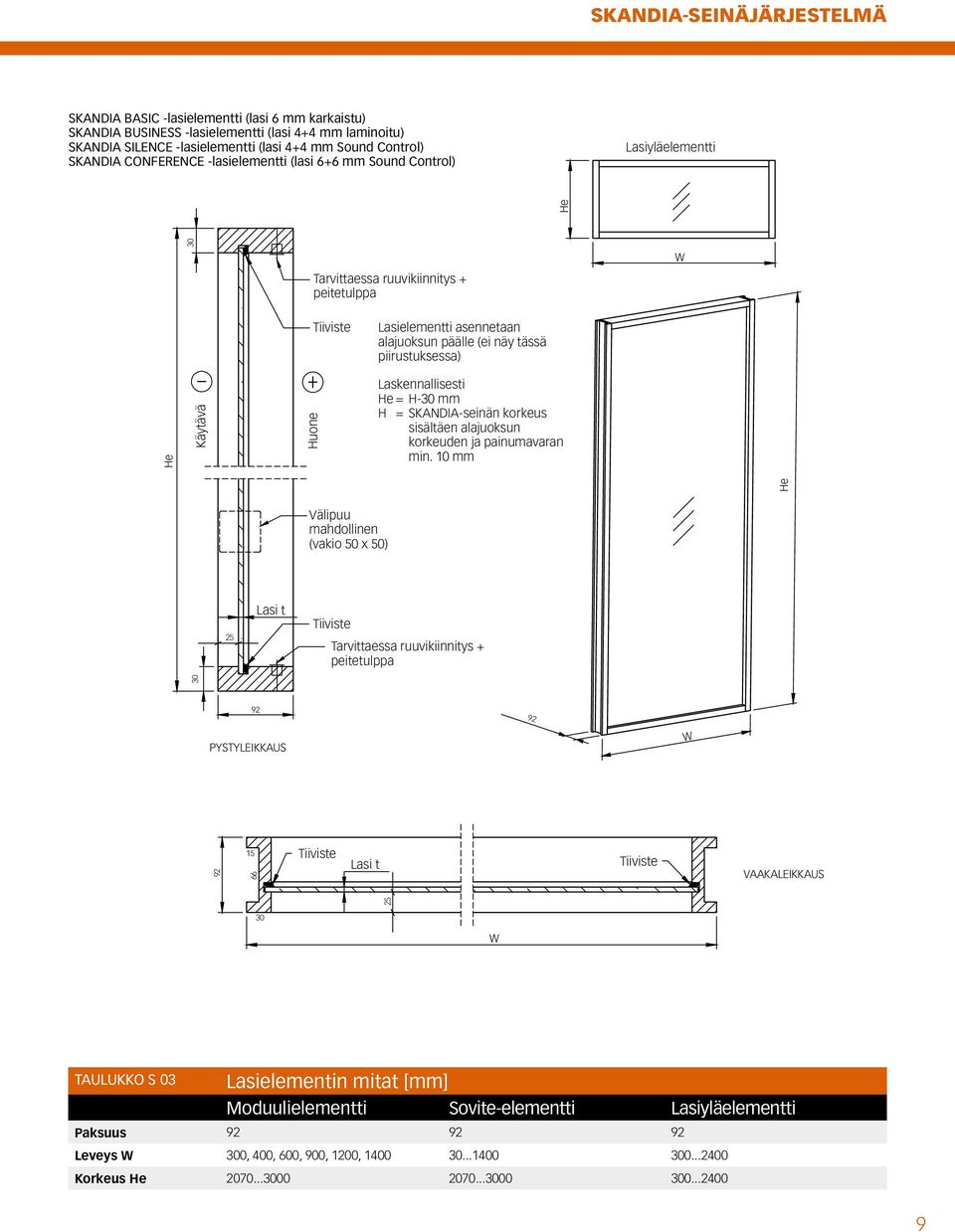

9 Skandia-seinäjärjestelmä SKANDIA BASIC -lasielementti (lasi 6 mm karkaistu) SKANDIA BUSINESS -lasielementti (lasi 4+4 mm laminoitu) SKANDIA SILENCE -lasielementti (lasi 4+4 mm Sound Control) SKANDIA CONFERENCE -lasielementti (lasi 6+6 mm Sound Control) Lasiyläelementti Tarvittaessa ruuvi kiinnitys + peitetulppa Tiiviste Lasielementti asennetaan alajuoksun päälle (ei näy tässä piirustuksessa) Käytävä Laskennallisesti = H-30 mm H = Skandia-seinän korkeus sisältäen alajuoksun korkeuden ja painumavaran min. 10 mm 30 Huone Välipuu mahdollinen (vakio 50 x 50) 25 Lasi t Tiiviste Tarvittaessa ruuvi kiinnitys + peitetulppa 30 PYSTYLEIKKAUS Tiiviste Lasi t Tiiviste VAAKALEIKKAUS Taulukko s 03 Lasielementin mitat [mm] Moduulielementti Sovite-elementti Lasiyläelementti Paksuus Leveys 300, 400, 600, 900, 1200, Korkeus

10 Taulukko LS 04 SKANDIA-lasielementin paino (kg) 6 mm karkaistu Korkeus Leveys Taulukko LS 05 SKANDIA-lasielementin paino (kg) 4+4 mm laminoitu Korkeus Leveys Taulukko LS 06 Korkeus SKANDIA-lasielementin paino (kg) 6+6 mm Sound Control -lasi Leveys Vaaleanvihreällä merkitty alue on lasin suosituspaino (maks. 50 kg) asennettavuuden, siirtojen ja työturvallisuuden kannalta. Vaaleanoranssilla merkitty alue: Lasin paino > 50 < 75 kg, joka voi olla asennettavuuden, siirtojen ja työturvallisuuden kannalta vähemmän epäsuotuista. Valkoisella merkitty alue: Lasin paino yli 75 kg, joka voi vaatia työmaalla siirto- ja nostokalustoa. 10

11 Skandia-seinäjärjestelmä SKANDIA BASIC -umpielementti Yläumpielementti 5 Kertopuu 2070 Viilutettu 12 mm mdf-levy tai Maalattu 12 mm mdf-levy tai Tapetoitu lastulevy tai Maalattu 12 mm lastulevy Kertopuu PYSTYLEIKKAUS Taulukko s 07 SKANDIA BASIC -umpielementin mitat [mm] Moduulielementti Sovite-elementti Lasiyläelementti Paksuus Leveys 300, 400, 600 1, 900, 1200, Korkeus Suositusmitta huoneiden välisissä seinissä VAAKALEIKKAUS 11

12 SKANDIA BUSINESS -umpielementti SKANDIA SILENCE -umpielementti Yläumpielementti Kertopuu 5 Viilutettu 12 mm mdf-levy tai Maalattu 12 mm mdf-levy tai Tapetoitu lastulevy tai Maalattu 12 mm lastulevy 50 mm villatäyte Kertopuu PYSTYLEIKKAUS Taulukko s 08 SKANDIA BUSINESS & SILENCE -umpielementin mitat [mm] Moduulielementti Sovite-elementti Lasiyläelementti Paksuus Leveys 300, 400, 600 1, 900, 1200, Korkeus Suositusmitta huoneiden välisissä seinissä VAAKALEIKKAUS 12

13 Skandia-seinäjärjestelmä SKANDIA CONFERENCE -umpielementti Yläumpielementti Kertopuu Pinnoittamaton lastulevy 12 mm Viilutettu 12 mm mdf-levy tai Maalattu 12 mm mdf-levy tai Tapetoitu lastulevy tai Maalattu 12 mm lastulevy 5 40 mm villatäyte Kertopuu PYSTYLEIKKAUS Taulukko s 09 SKANDIA CONFERENCE -umpielementin mitat [mm] Moduulielementti Sovite-elementti Lasiyläelementti Paksuus Leveys 300, 400, 600 1, 900, 1200, Korkeus Suositusmitta huoneiden välisissä seinissä mm vältettävä suuren painon takia VAAKALEIKKAUS 13

14 Taulukko S 10 SKANDIA BASIC -umpielementin paino kg Korkeus Leveys Taulukko S 11 SKANDIA BUSINESS & SILENCE -umpielementin paino kg Korkeus Leveys Taulukko S 12 Korkeus SKANDIA CONFERENCE -umpielementin paino kg Leveys Vaaleanvihreällä merkitty alue on lasin suosituspaino (maks. 50 kg) asennettavuuden, siirtojen ja työturvallisuuden kannalta. Vaaleanoranssilla merkitty alue: Lasin paino >50 75 kg, joka voi olla asennettavuuden, siirtojen ja ja työturvallisuuden kannalta epäsuotuista. Valkoisella merkitty alue: Lasin paino yli 75 kg, joka voi vaatia työmaalla siirto- ja nostokalustoa. 14

15 Skandia-seinäjärjestelmä SKANDIA BASIC -sähköpielielementti SKANDIA BUSINESS -sähköpielielementti sp A Reikä Ø5 Termostaatin reikä 1 Valokatkaisijan reikä Sähköjohdon reitti Ruuvikiinnitteinen irtolevy (sis. ruuvit, vakio linssikantaruuvi 4,2 x 38 mm, sinkitty) Kuvassa SKANDIA BASIC -sähköpieli Ruuvikiinnitteinen irtolevy (sis. ruuvit) 1400 C/C tasojaolla Ø5 Reikä Pistorasian reikä esim esim A Lattia 1 Sähköasentaja tekee reiän työmaalla Laskennallisesti: = H-20 mm H = Skandia-seinän korkeus sisältäen alajuoksun korkeus SECTION A-A Sähköpielielementti asennetaan alajuoksun päälle (ei näy tässä piirustuksessa) Taulukko s 13 SKANDIA BASIC & BUSINESS -sähköpielielementin mitat [mm] BASICmoduulielementti BASICsovite-elementti BUSINESSmoduulielementti Paksuus Leveys 200, 300, , 300, BUSINESSsovite-elementti Korkeus sp Ruuvikiinnitteinen irtolevy sp Tiiviste nro T25, 3 x 40 musta liimapint. Ruuvikiinnitteinen irtolevy VAAKALEIKKAUS SKANDIA BASIC VAAKALEIKKAUS SKANDIA BUSINESS 15

16 SKANDIA BASIC 90 -lasikulmaelementti (lasi 6 mm karkaistu) SKANDIA BUSINESS 90 -lasikulmaelementti (lasi 4+4 mm laminoitu) SKANDIA SILENCE 90 -lasikulmaelementti (lasi 4+4 mm Sound Control) SKANDIA SILENCE 90 -lasikulmaelementti (lasi 6+6 mm Sound Control) SKANDIA 90 -lasikulmaelementti 30 Lasikulmalementti asennetaan alajuoksun päälle (ei näy tässä piirustuksessa) Laskennallisesti: = H-30 mm H = Skandia-seinän korkeus sisältäen alajuoksun korkeuden ja liikkumavaran min. 10 mm Taulukko s Lasikulmaelementin mitat Moduulielementti Sovite-elementti Paksuus Leveys k Leveys k PYSTYLEIKKAUS Korkeus maks k1 Kuvassa ulkonurkka k2 k2 k1 Huone Huone k1 Käytävä Käytävä Sisänurkka Ulkonurkka k2 Lasien suojaus sisä- & ulkonurkissa Lasi t = 6 mm karkaistu 4+4 mm laminoitu 6+6 mm laminoitu Lasinurkat voidaan vaihtoehtoisesti kitata ilman AL-profiileja AL-profiili nro A AL-profiili nro A

17 Skandia-seinäjärjestelmä SKANDIA BASIC -liukuovi (yksilehtinen) Moduulimittainen (nk. vakiotuote) Myös erikoismittainen (nk. projektituote) Otsa tai katto ~n. 10 Yksilehtinen liukuovi Kaksilehtinen liukuovi Myös pintaasenteinen liukuovi Vain SKANDIA BASIC -liukuovi (Rw = db) Vedin vakiona ML /300 LK Hg Hg Vääntönuppi (ei mukana toimituksessa) 98 n Alaohjain g Liukuovi koostuu kiinteästä osasta ja liikkuvasta ovilehdestä. Runko-osat ovat joko viilutettuja tai maalattuja mdf-profiileja. Lasitiivisteet tulevat huoneen puolelle. Ovilehden yläreunassa on 2 kpl pystysuuntasäätöistä pyörästöä, jotka liikkuvat kiskossa. Kiskossa on clik-stoppysäytin ovilehden kiinni-asentoa varten. Ovilehdessä on vakiovarusteena vedin ML /300 LK (1 pari/ovilehti). Lisävarusteena lukkorunko ja vastarauta, katso taulukko S xx. Katselusuunta Taulukko s 15 Avautuu vasemmalle katselusuunnassa SKANDIA BASIC -liukuoven mitat Vakio Projekti Leveys g 1800, 200, Korkeus Hg 2090, Lasi 6 mm karkaistu 6 mm karkaistu Piirroksessa on vasenkätinen liukuovi g/2-32 mm tai muu g k = g/2+32 mm tai muu Kun esim. g = 1800 ja k = > Ka = 820 mm Kun esim. g = 1800 ja k = g/ > Ka = 730 mm Kulkuaukko Ka = g/2-167 mm tai muu g k 17

18 SKANDIA BASIC -liukuoven painot ja varustelu Taulukko S 16 SKANDIA yksilehtisen liukuoven kiinteän ikkunaelementin paino kg, 6 mm karkaistu lasi Korkeus Leveys Taulukko S 17 SKANDIA yksilehtisen liukuoven liikkuvan osan paino kg, 6 mm karkaistu lasi Korkeus Leveys Vaaleanvihreällä merkityt paino maks. 50 kg TAULUKKO S 18 Vakiovarustus Lisävarustus Vedin ML /300 LK ML kaareva 300 ETG HD , 400, 600, 800 muu vedin 2 Lukkorungon aukotus ovilehdessä, Abloy porauskaavion mukaan 1 Poraus Abloy 2539 C = 26,5 mm muu poraus 2 Vastaraudan aukotus karmissa, Abloy porauskaavion mukaan Poraus Abloy LC 306, vastaraudalla Abloy 4655 muu poraus 2 Lukkorunko LC 306/30.5 muu lukkorunko 2 Vastarauta Abloy 4655 FE/CR muu vastarauta Lukkopesä 3 Vääntönuppi 3 Lukon peitelevyt 3 Painonappilukko omalla avaimella (ei sarjoitettavissa) 2771 Sami-lukko (kiinnitys lattian kohdalla) Abloy OF423 + peiteholkki + lukon reikä Painonappilukko sarjoitettavissa Abloy OF433 peiteholkki lukon reikä mukana toimituksessa saatavissa, ei vakio ei saatavissa 1 Asiakas määrittelee, mikä puoli on oven sisä- ja ulkopuoli 2 Soveltuvuus tarkistettava Muotolevy Oy:n kanssa 3 Asiakas hankkii ja sarjoittaa lukkopesät mahdollisen vääntönupin kanssa 18

19 Skandia-seinäjärjestelmä Umpisaranaovi Lukon vastarauta Abloy 4691 Karmityyppejä ja vakiovarusteet Huullettu ovi + vakiokarmi o Kuvassa oikeakätinen ovi Sarana NTR 100 x 30 TMRKKS murtosuojattu sinkitty Moduulimittainen (nk. vakiotuote) Myös erikoismittainen (nk. projektituote) Valinta ilmaääneneristyksen mukaan SKANDIA BASIC -umpisaranaovi (Rw = db) SKANDIA BUSINESS -umpisaranaovi (Rw = 30 db) SKANDIA SILENCE -umpisaranaovi (Rw = 37 db) SKANDIA CONFERENCE -umpisaranaovi (Rw = 40 db) Huullettu ovi + koukkukarmi (ei CONFERENCE) Lukon vastarauta Abloy 4691 ST/CR kav. 16,5 mm o Huullettu ovi + L-karmi (ei CONFERENCE) Lukon vastarauta Abloy 4691 ST/CR kav. 16,5 mm Projektituote Vakiotuote Projektituote Avautumissuunta Avautumissuunta Avautumissuunta o Kuvassa oikeakätinen ovi Sarana FISKARS T FE/CR Kuvassa vasenkätinen ovi Sarana FISKARS T FE/CR Lukkorunko Abloy 4190 Painike Primo Polarita 16/001 ZN/CR Ho Ovessa on vakiovarusteena saranat, lukkorunko + vastarauta ja painikkeet. Vaihtoehtoisia varustuksia on saatavissa projektikohtaisesti. Tarkempi oven toimitussisältö, katso taulukko S 21. Ovet kiinnitetään karmiosista ruuveilla. o Taulukko s 19 SKANDIA BASIC BUSINESS BUSINESS CONFERENCE Vakio Projekti Vakio Projekti Vakio Projekti Vakio Projekti Ilmanääneneristysluku Rw db Rw 30 db Rw 37 db Rw 40 db Leveys o [mm] 790, 890, 990, 1190 Ovilehden paksuus Vapaa kulkuaukko Vakiokarmilla ovi auki 90 ovi auki 180 Koukkukarmilla 1 ovi auki 90 ovi auki 180 L-karmilla 1 ovi auki , 890, 990, , 890, 990, , 890, 990, o-104 mm o-84 mm o-112 mm o-84 mm o-125 mm o-104 mm o-84 mm o-112 mm o-84 mm o-125 mm Rakenne Vakio 6 mm mdf 25 db umpiovi (Rw = 30 db). Ovilehtitiivisteet. Laskeutuva tiivistekynnys tai tammikynnys. 1 Ei SKANDIA CONFERENCE o-104 mm o-84 mm o-118 mm o-84 mm o-131 mm 30 db umpiovi (Rw = 37 db). Karmi- ja ovilehtitiivisteet. Laskeutuva tiivistekynnys tai tammikynnys. o-129 mm o-84 mm db umpiovi (Rw = 42 db). Karmi- ja ovilehtitiivisteet. Laskeutuva tiivistekynnys tai tammikynnys. 19

20 Saranaovi (lasi) Lukon vastarauta Abloy 4691 Karmityyppejä Huullettu ovi + vakiokarmi o Kuvassa oikeakätinen ovi Sarana NTR 100 x 30 TMRKKS murtosuojattu sinkitty Moduulimittainen (nk. vakiotuote) Myös erikoismittainen (nk. projektituote) Valinta ilmaääneneristyksen mukaan SKANDIA BASIC -umpisaranaovi (Rw = db) SKANDIA BUSINESS -umpisaranaovi (Rw = 30 db) Lukon vastarauta Abloy 4691 ST/CR kav. 16,5 mm Lukon vastarauta Abloy 4691 ST/CR kav. 16,5 mm Huullettu ovi + koukkukarmi (ei CONFERENCE) o Kuvassa oikeakätinen ovi Projektituote Projektituote Vakiotuote Avautumissuunta Avautumissuunta Huullettu ovi + L-karmi (ei CONFERENCE) Avautumissuunta Kuvassa vasenkätinen ovi o Sarana FISKARS T FE/CR Sarana FISKARS T FE/CR Painike Primo Polarita 16/001 ZN/CR Lukkorunko Abloy 4190 Ho Ovessa on vakiovarusteena saranat, lukkorunko + vastarauta ja painikkeet. Vaihtoehtoisia varustuksia on saatavissa projektikohtaisesti. Tarkempi oven toimitussisältö, katso taulukko S 21. Ovet kiinnitetään karmiosista ruuveilla viereisiin seinäosiin. o Taulukko s 20 SKANDIA BASIC BUSINESS Vakio Projekti Vakio Projekti Ilmaääneneristysluku Rw db Rw 30 db Leveys o [mm] 790, 890, 990, , 890, 990, Korkeus Ho [mm] Ovilehden paksuus Lasi 6 mm karkaistu 4+4 mm laminoitu Vapaa kulkuaukko Vakiokarmilla ovi auki 90 ovi auki 180 Koukkukarmilla 1 ovi auki 90 ovi auki 180 L-karmilla 1 ovi auki 90 o-104 mm o-84 mm o-112 mm o-84 mm o-125 mm o-104 mm o-84 mm o-113 mm o-84 mm o-125 mm Rakenne Vakio 6 mm mdf 25 db umpiovi (Rw = 30 db). Ovilehtitiivisteet. Laskeutuva tiivistekynnys tai tammikynnys. 20

21 Skandia-seinäjärjestelmä TAULUKKO S 21 SKANDIA BASIC Ovilehti Umpi, 6 mm mdf Umpi, db-rakenteet BUSINESS, SILENCE ja CONFERENCE Karmi Puu mm, vakio-, koukku- ja L-karmi Puu mm, vakio-, koukku tai L-karmi Karmi+ovilehti Tammikynnys Karmitiivisteet 3 Ovilehtitiivisteet Laskeutuva tiivistekynnys Lasi (vain BASIC ja BUSINESS lasiovessa) 6 mm karkaistu Lasitiivisteet Saranat Lukkorungon upotus ovilehdessä, Abloy-upotuspiirustuksen mukaan Vastaraudan upotus karmissa, Abloy-porauspiirustuksen mukaan NTR 110 X 30 TMRKKS murtosuojattu sinkitty (vakiokarmi) FISKARS T FE/CR (koukku- ja L-karmi) 4+4 mm laminoitu, vain BUSINESS NTR 110 x 30 TMRKKS murtosuojattu sinkitty (vakiokarmi) FISKARS T FE/CR (koukku- ja L-karmi, ei CONFERENCE) SFS lukolle Abloy 4190 SFS lukolle Abloy 4190 muu poraus 2 muu poraus 2 Vakiolukon mukaan muu aukotus 2 Lukkorunko Abloy 4190 Abloy 2014 sähkö Abloy EL580, EL582, EL502, EL590 muu lukkorunko 2 Vastarauta 4691 (lukkorungolle 4190) 4691 ST/CR kav. 16,5 mm koukku- ja L-karmille muu vastarauta 2 Lukkopesä 1 Vääntönuppi 1 Lukon peitelevyt Painikkeet Vetimet Sähkökaapelin ylivientisuojan upotus karmissa ja ovilehdessä sekä sähköputki niissä Primo Polarita 16/001 ZN/CR muu 2 ML /200 LK ML kaareva Valitulle ylivientisuojalle Vakiolukon mukaan muu aukotus 2 Abloy 4190 Abloy 2014 sähkö Abloy EL580, EL582, EL502, EL590 muu lukkorunko (lukkorungolle 4190) 4691 ST/CR kav. 16,5 mm koukku- ja L-karmille (ei conference) muu vastarauta 2 Primo Polarita 16/001 ZN/CR muu 2 ML /200 LK ML kaareva Valitulle ylivientisuojalle Ylivientisuoja Abloy EA 280, EA 281 Abloy EA 280, EA 281 Ovipumppu Ovipysäytin Sälekaihdin Silkkipaino lasiin (ei laminoituun lasiin) (ei laminoituun lasiin) Teippaukset lasiin mukana toimituksessa saatavissa, ei vakio ei saatavissa 1 Asiakas hankkii, sarjoittaa lukkopesät mahdollisen vääntönupin kanssa 2 Soveltuvuus tarkistettava Muotolevy Oy:n kanssa 3 Vain SILENCE- ja CONFERENCE-umpiovien karmeissa 21

22 22

23 Skandia-seinäjärjestelmä 23

24 Muotolevy Oy Tervasuontie 3, Nummela puh fax
