1 Mirasys VMS 7.4 Spotter Käyttöohje

2 SISÄLTÖ Johdanto... 6 Uudet ominaisuudet versiossa Spotterin asennus... 8 Spotterin asennus Spotter-only -asennusohjelmalla... 8 Spotterin asennus VMS-asennusohjelmalla... 9 Spotterin käyttö ilman VPN-yhteyttä...10 Spotterin käynnistys ja sisäänkirjautuminen...11 Uuden Master-palvelimen osoitteen lisääminen...12 DNS ja DynDNS käyttö...14 Spotterin käyttöliittymän osat...15 Profiilin valinta ja laitepuu...15 Työskentelyalue ja välilehdet...20 Laitevälilehdet...21 Näyttötilat...24 Kameranäkymä...25 Automaattinen kuvan rajaus, virtuaalizoom ja quickzoom...27 Muuntyyppiset laitteet...30 Kokoruututila...33 Kameran työkalupalkki...36 Kameran näyttöasetukset...37 Tietojen tallennus ja tulostus...38 Kameran hallinta ja PTZ-käyttö...40 Dome-ohjausnäkymä...42 Kaksisuuntainen audio...45 Näkymävalikko ja virtuaalikamerat...46 VCA-korostukset...49 MIRASYS VMS 7.4 MIRASYS LTD PAGE 2

3 Kuvanhallinta-plugin kuvansuoristus-plugin...51 Asettelut...52 Aikapaneeli, aika- ja statuspalkit...57 Zoom-kontrolli...57 Aikapalkki ja aikakontrollit...57 Päivämäärä- ja aikakentät...59 Toistopainikkeet...62 Yhdistelmätoistotila...64 Kamerakierto...65 Hälytykset...67 Hälytyslista...67 Hälytyksien vaimennus client-ohjelmassa...69 Kadotettu kamerasignaali hälytyksenä...70 Hälytysvälilehti...72 Hälytyksen vienti videoleikkeeksi...73 Hälytyshaku...74 Hälytysponnahdusikkuna...76 Profiilikartat...78 Liikehaku...80 Agile Virtual Matrix -operaatorikonsoli...83 Agile Virtual Matrix -konfiguraatio...83 AVM-operaatorikonsolin konfiguraatio...84 Kameroiden avaaminen, siirtäminen ja kopioiminen...86 Numeronäppäimistön käyttäminen kameroiden ja monitorien valintaan...87 PTZ-ohjaus AVM:ssä...87 Kamerakierrot...87 Asettelut...88 Asetukset...90 MIRASYS VMS 7.4 MIRASYS LTD PAGE 3

4 Tunnistetiedot...90 Datan tallennusasetukset...93 Kuvan talletusasetukset...94 Hälytysasetukset...94 Pluginkohtaiset asetukset...94 Streamausasetukset...97 Näyttöasetukset...98 Lisäasetukset...99 Arkistot arkiston luonti Arkiston tai videoleikkeen avaaminen Arkistot ja asettelut Kirjanmerkit Joystickit ja muut vastaavat oheislaitteet Laitteiden numerointi Käyttöliittymän lukitseminen Käyttöohje (help) Näppäimistön pikavalinnat Ikkunat Hälytykset Dialogit Komponenttien näyttäminen ja piilottaminen Fokuksen siirto Koko ruudun tila Välilehdet Laitepuu Toiston suunta ja nopeus Sekalaista Kameran valinta välilehdellä MIRASYS VMS 7.4 MIRASYS LTD PAGE 4

5 Kamerakontrollit Dome-kameran ohjaus I/O-ohjaus Kamerakierto Tietoja -näyttö Ohjevideot Yleiset videot Uudet toiminnot versiossa Uudet toiminnot versiossa Uudet toiminnot aiemmissa versioissa Versio V Versio V MIRASYS VMS 7.4 MIRASYS LTD PAGE 5

6 JOHDANTO Mirasys Spotter on moderni ja helppokäyttöinen sovellus reaaliaikaisten videoiden katseluun ja tallentamiseen. Mirasys Spotterilla voi luoda useampaa näyttöä hyödyntäviä ratkaisuja, joissa on useita itsenäisesti toimivia välilehtiä ja ikkunoita. Mirasys Spotter tukee kamerakiertoja, hälytyksiä, audiota, I/O-kytkimiä, tekstikanavia, arkistoja sekä asetteluja joihin asetukset voidaan tallentaa. Spotter on laajennettavissa oleva ohjelmisto. Laajennukset ovat usein niinsanottujen pluginien muodossa ja pluginien kautta voidaan hallita täydentäviä ominaisuuksia kuten esimerkiksi AVM (Agile Virtual Matrix) -virtuaalimatriisia. MIRASYS VMS 7.4 MIRASYS LTD PAGE 6

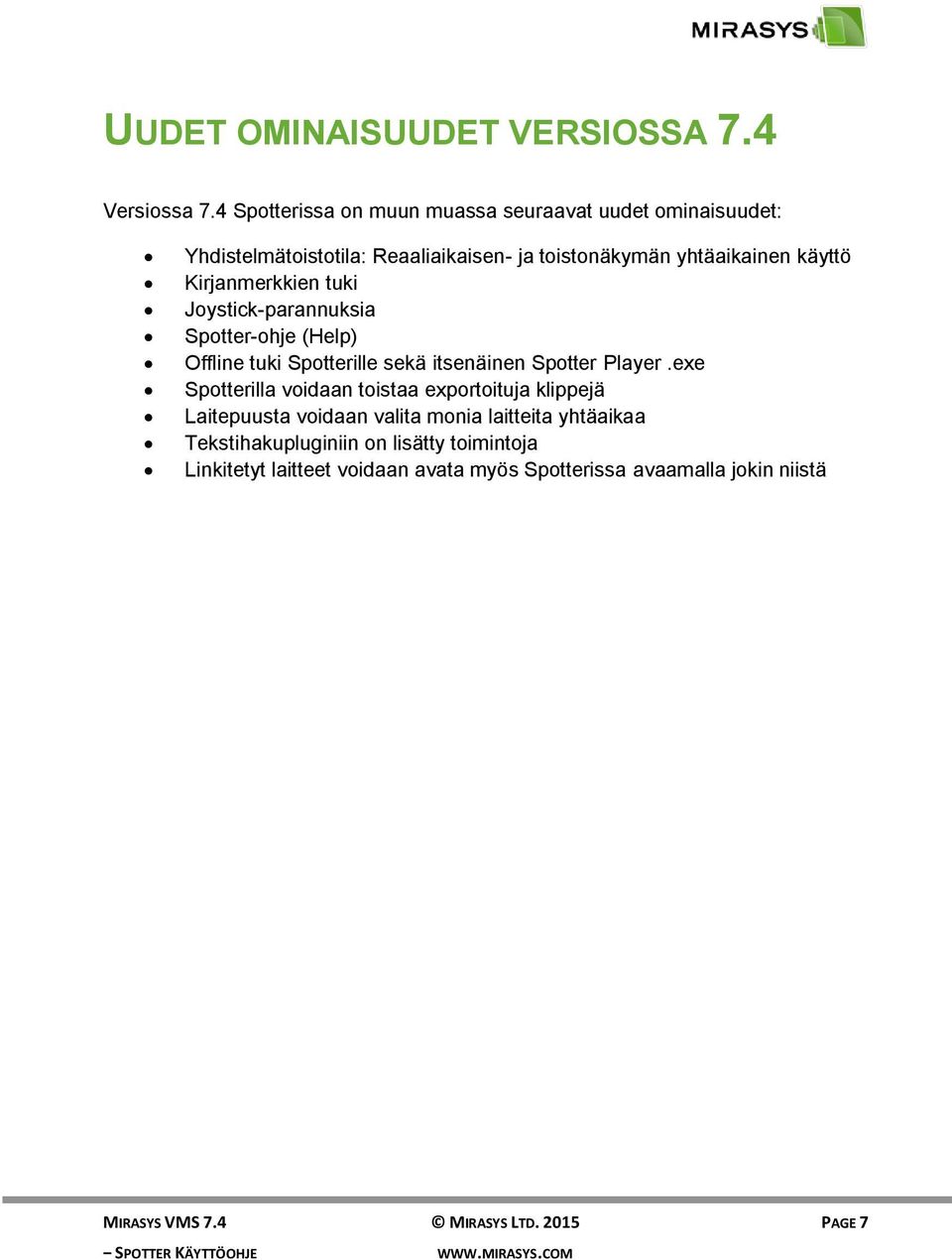

7 UUDET OMINAISUUDET VERSIOSSA 7.4 Versiossa 7.4 Spotterissa on muun muassa seuraavat uudet ominaisuudet: Yhdistelmätoistotila: Reaaliaikaisen- ja toistonäkymän yhtäaikainen käyttö Kirjanmerkkien tuki Joystick-parannuksia Spotter-ohje (Help) Offline tuki Spotterille sekä itsenäinen Spotter Player.exe Spotterilla voidaan toistaa exportoituja klippejä Laitepuusta voidaan valita monia laitteita yhtäaikaa Tekstihakupluginiin on lisätty toimintoja Linkitetyt laitteet voidaan avata myös Spotterissa avaamalla jokin niistä MIRASYS VMS 7.4 MIRASYS LTD PAGE 7

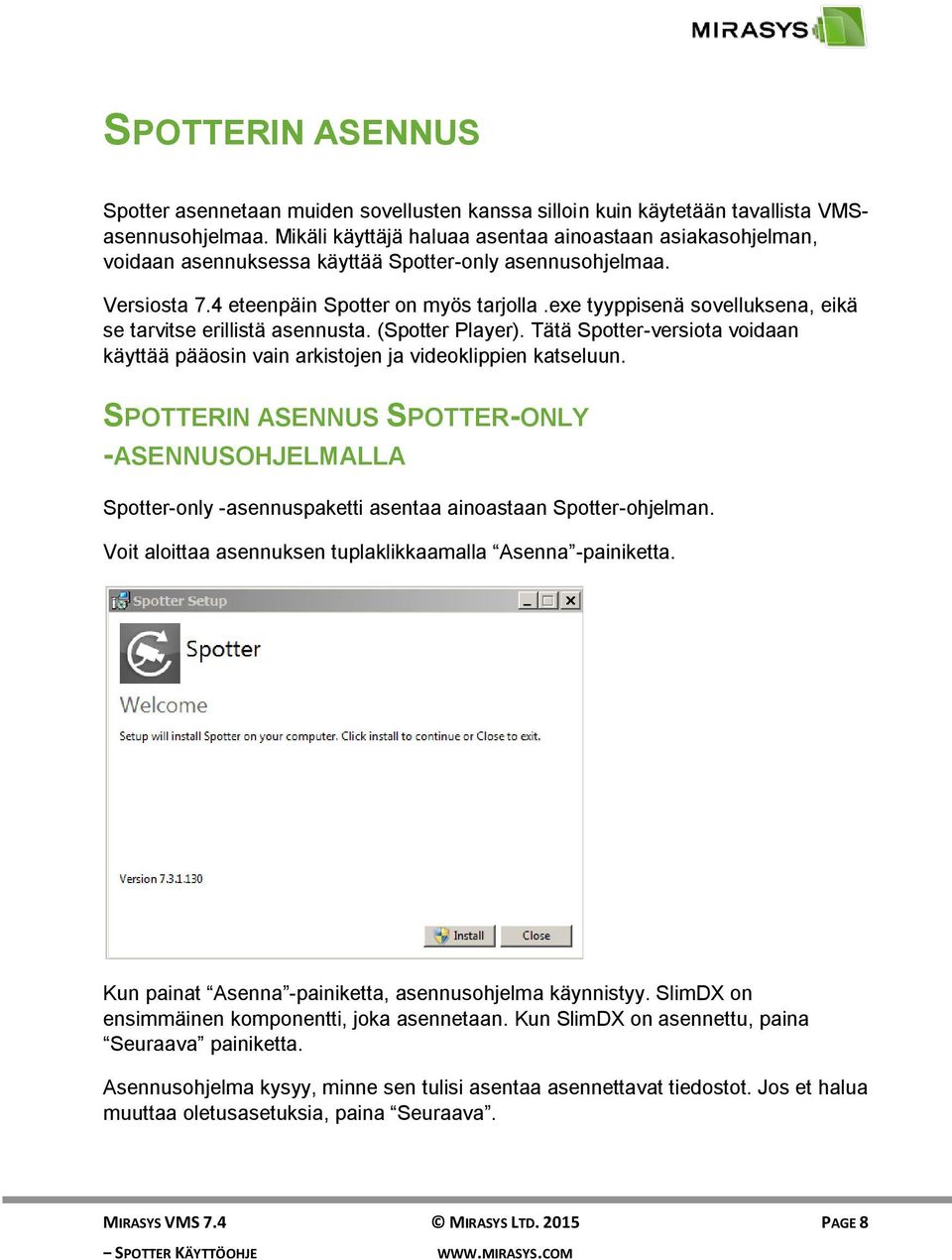

8 SPOTTERIN ASENNUS Spotter asennetaan muiden sovellusten kanssa silloin kuin käytetään tavallista VMSasennusohjelmaa. Mikäli käyttäjä haluaa asentaa ainoastaan asiakasohjelman, voidaan asennuksessa käyttää Spotter-only asennusohjelmaa. Versiosta 7.4 eteenpäin Spotter on myös tarjolla.exe tyyppisenä sovelluksena, eikä se tarvitse erillistä asennusta. (Spotter Player). Tätä Spotter-versiota voidaan käyttää pääosin vain arkistojen ja videoklippien katseluun. SPOTTERIN ASENNUS SPOTTER-ONLY -ASENNUSOHJELMALLA Spotter-only -asennuspaketti asentaa ainoastaan Spotter-ohjelman. Voit aloittaa asennuksen tuplaklikkaamalla Asenna -painiketta. Kun painat Asenna -painiketta, asennusohjelma käynnistyy. SlimDX on ensimmäinen komponentti, joka asennetaan. Kun SlimDX on asennettu, paina Seuraava painiketta. Asennusohjelma kysyy, minne sen tulisi asentaa asennettavat tiedostot. Jos et halua muuttaa oletusasetuksia, paina Seuraava. MIRASYS VMS 7.4 MIRASYS LTD PAGE 8

9 Seuraavaksi asennusohjelma kysyy Master-koneen IP-osoitetta. Kirjoita IP-osoite kenttään ja paina Seuraava. Paina tämän jälkeen Asenna -painiketta asentaaksesi Spotterin. Valitse Valmis -painike kun asennusohjelma on valmis niin poistut asennuksesta. SPOTTERIN ASENNUS VMS-ASENNUSOHJELMALLA Spotter voidaan asentaa myös osana tavallista VMS-asennuspakettia. Prosessi on hyvin samankaltainen kuin yllä mainittu Spotter-only asennus. Suurin ero on se, että VMS-asennusohjelma kysyy, haluatko asentaa VMS-palvelimen (Recorder) vai et. Jos asennat pelkän Spotter ohjelman, etkä videonhallintapalvelinta, et tarvitse lisenssiä. Siinä tapauksessa voit poistaa valinnan Recorder asennusohjelmassa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 9

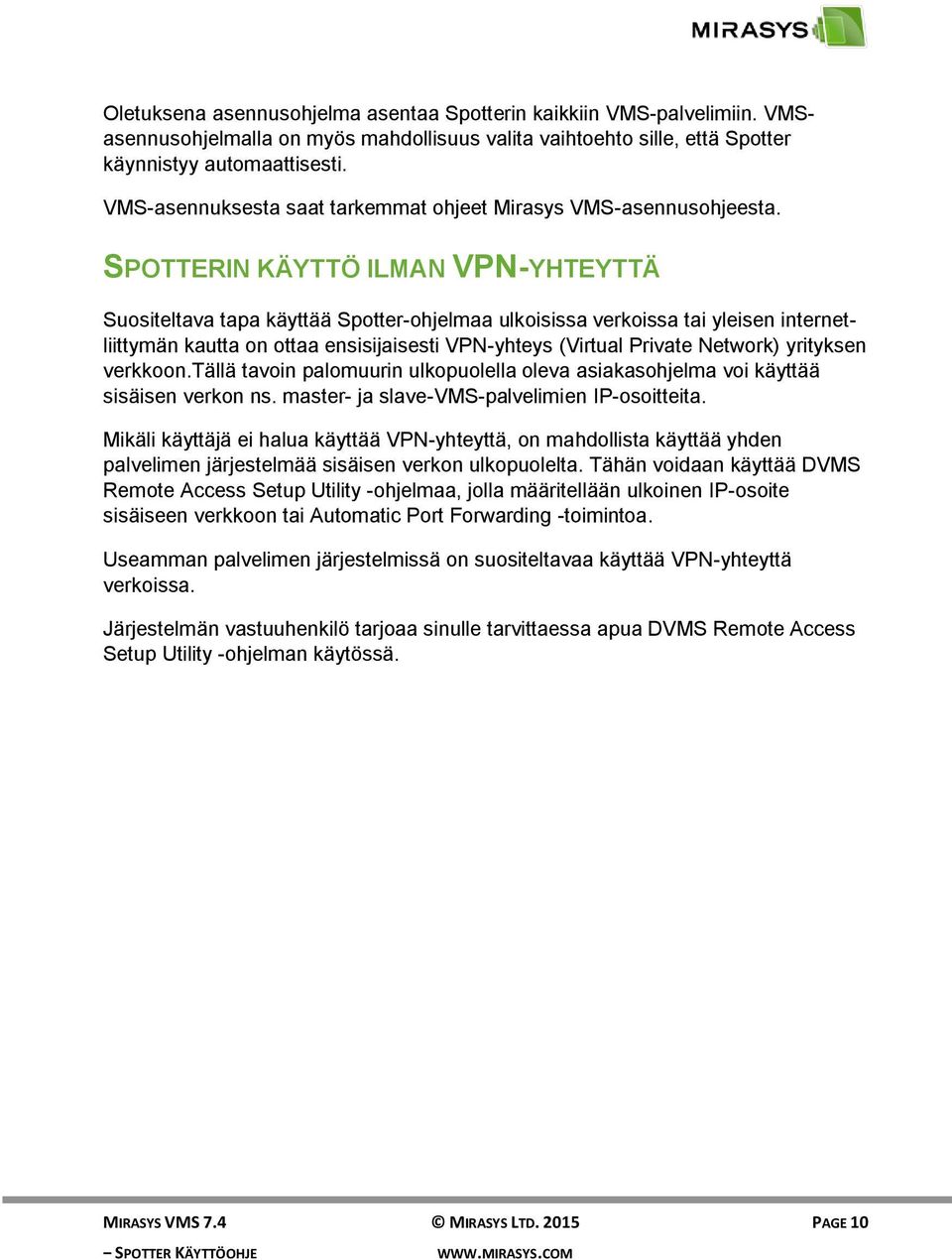

10 Oletuksena asennusohjelma asentaa Spotterin kaikkiin VMS-palvelimiin. VMSasennusohjelmalla on myös mahdollisuus valita vaihtoehto sille, että Spotter käynnistyy automaattisesti. VMS-asennuksesta saat tarkemmat ohjeet Mirasys VMS-asennusohjeesta. SPOTTERIN KÄYTTÖ ILMAN VPN-YHTEYTTÄ Suositeltava tapa käyttää Spotter-ohjelmaa ulkoisissa verkoissa tai yleisen internetliittymän kautta on ottaa ensisijaisesti VPN-yhteys (Virtual Private Network) yrityksen verkkoon.tällä tavoin palomuurin ulkopuolella oleva asiakasohjelma voi käyttää sisäisen verkon ns. master- ja slave-vms-palvelimien IP-osoitteita. Mikäli käyttäjä ei halua käyttää VPN-yhteyttä, on mahdollista käyttää yhden palvelimen järjestelmää sisäisen verkon ulkopuolelta. Tähän voidaan käyttää DVMS Remote Access Setup Utility -ohjelmaa, jolla määritellään ulkoinen IP-osoite sisäiseen verkkoon tai Automatic Port Forwarding -toimintoa. Useamman palvelimen järjestelmissä on suositeltavaa käyttää VPN-yhteyttä verkoissa. Järjestelmän vastuuhenkilö tarjoaa sinulle tarvittaessa apua DVMS Remote Access Setup Utility -ohjelman käytössä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 10

11 SPOTTERIN KÄYNNISTYS JA SISÄÄNKIRJAUTUMINEN Spotter-sovellus avataan tuplaklikkaamalla Spotter-ikonia työpöydällä. Toinen mahdollisuus on käynnistää Spotter automaattisesti tietokoneen käynnistyessä. Katso ohje tarkemmin kappaleesta Spotterin asennus VMS-asennusohjelmalla. Kun Spotter käynnistyy, se ottaa yhteyden System Management serveriin (SMServer, Master server) ja tarkistaa onko tarpeellista ladata lisäosia (plugin) tai ohjelmiston uusinta versiota. Kun järjestelmä on päivitetty tai uusia plugin lisäosia on lisätty, on tärkeää sulkea Spotter-asiakasohjelma ja avata ohjelma uudestaan työpöydän valikosta, jotta tarkistus voidaan tehdä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 11

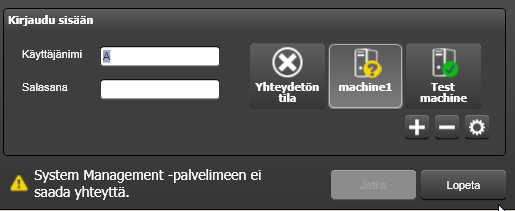

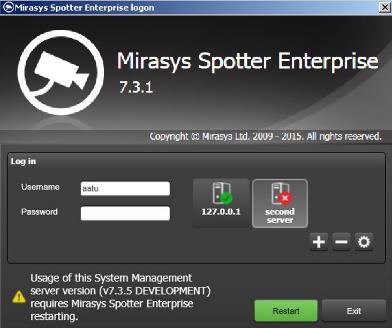

12 Kun sisäänkirjautumisruutu aukeaa, voi käyttäjä syöttää käyttäjätunnuksen ja salasanan. Valitse Jatka ja kirjaudu sisään. On mahdollista määrittää Spotter käynnistymään ja kirjautumaan sisään automaattisesti. Versiosta 7.4 alkaen on mahdollista myös käyttää Spotteria yhteydettömässä tilassa (Offline) jolloin Spotter ei ota yhteyttä Master-palvelimeen. Tämä tapahtuu painamalla sisäänkirjautumisruudusta Yhteydetön tila -painiketta ja jatkamalla sitten sisäänkirjautumista. UUDEN MASTER-PALVELIMEN OSOITTEEN LISÄÄMINEN Spotter sisäänkirjautumisruudun IP-osoite on sama osoite, joka määriteltiin asennusvaiheessa. Valitse Muokkaa painike (hammasratas) jos haluat muuttaa IPosoitetta ja/tai muuttaa palvelimen nimeä. Valitse plusmerkki, mikäli haluat lisätä kokonaan uuden palvelimen. Palvelimia voidaan poistaa valitsemalla miinusmerkki. MIRASYS VMS 7.4 MIRASYS LTD PAGE 12

13 Symbolit SMServer-painikkeiden päällä näyttävät yhteyden tilan, onko palvelimeen yhteyttä vai ei. Jos olet kirjautumassa SMServeriin, joka on eri versiota kuin käyttämäsi Spotterohjelma, muuttuu symboli punaiseksi. Punaisella kuvakkeella käyttäjälle ilmoitetaan, että Spotter tulisi käynnistää uudelleen. Valitse Käynnistä uudelleen painike. Voit myös sulkea ikkunan ja käynnistää Spotterin itse uudelleen valitsemalla työpöydän kuvakkeen. Uudelleenkäynnistyksen myötä Spotter lataa version, joka on SMServerin version kanssa yhteensopiva. MIRASYS VMS 7.4 MIRASYS LTD PAGE 13

14 DNS JA DYNDNS KÄYTTÖ Mirasys VMS tukee Dynamic DNS -palveluiden käyttöä (DynDNS, DDNS).Koska Dynamic DNS -palveluntarjoajia on monia erilaisia, suosittelemme palveluntarjoajien dokumenttien ja konfiguraatioiden tarkastelua. Useimmissa tapauksissa internetpalveluntarjoajan reitittimet on konfiguroitava tietyllä tavalla. VMS ja kameroiden porttien lähettäminen täytyy konfiguroida erikseen Dynamic DNS -konfiguraatiosta. Jotkut Dynamic DNS -palveluntarjoajat tarjoavat oman paikallisen asiakasohjelman, joka voidaan asentaa VMS-palvelimelle, jotta voidaan parantaa Dynamic DNS suorituskykyä. Huom: Useimmat Dynamic DNS -palvelut tarjoavat jopa 48 tuntia päivitysaikaa, mikä voi aiheuttaa yhteyden viiveitä. Testausta varten suosittelemme julkisen IP-osoitteen käyttöä Dynamic DNS -nimen käytön sijaan. Julkisen IP-osoitteen saa näkyviin esimerkiksi selaamalla VMS-palvelimella seuraavaan web-osoitteeseen: MIRASYS VMS 7.4 MIRASYS LTD PAGE 14

15 SPOTTERIN KÄYTTÖLIITTYMÄN OSAT Alla olevasta kuvassa on näkymä Spotterin käyttöliittymän eri osista PROFIILIN VALINTA JA LAITEPUU Profiilin valinta on laitepuun ylin kohta. Se sisältää kaikki profiilit, jotka on lisätty käytössä olevalle käyttäjäryhmälle. Profiili voi sisältää kameroita, I/O-laitteita, audiota ja tekstikanavia. Laitepuun oletussijainti on ikkunan vasemmassa nurkassa. Laitepuu voidaan myös vetää ja pudottaa Spotter-ikkunan oikeaan reunaan. Oletuksena laitepuu on näkyvissä, mutta laitepuun reunassa on myös nuppineula-symboli, jolla ikkunan voi piilottaa näkyvistä. Ikkuna on piilossa, antaen käyttäjälle enemmän tilaa työskentelyalueella, johon voidaan avata kameroita ja muita laitteita. Vasta kun käyttäjä klikkaa nuppineulakuvaketta, tulee laitepuu taas esille. MIRASYS VMS 7.4 MIRASYS LTD PAGE 15

16 Profiilin valinta alasvetovalikon alla on hakukenttä, mikäli käyttäjä haluaa etsiä tiettyä laitetta laitepuusta. Spotter käyttää hakutekstiä siten, että alla näytetään kaikki kansiot ja laitteet, jotka sisältävät hakusanan. Kun hakusana on kirjoitettu kenttään, laitepuu käydään läpi ja oikeat tulokset suodatetaan näkyville. Käyttäjä voi nyt valita tulokset hiirellä tai painamalla nuoli näppäimistöä alas. Nuolinäppäimiä alas painamalla jokainen laite valitaan vuorotellen. Käyttäjä voi näin siirtyä valittuun laitteeseen ja avata sen Enter - painikkeella. Nuolinäppäimillä pääsee myös takaisin hakukenttään. Hakukenttä voidaan tyhjentää valitsemalla Esc -näppäin. Samalla myös alkuperäinen laitepuu tulee jälleen näkyviin. Käyttäjä voi avata laitteen tai koko kansion työskentelyalueelle. Laite voidaan avata raahaamalla se työskentely alueelle tai se voidaan avata tuplaklikkauksella. Valitsemalla kansio, avataan kaikki sen alla olevat laitteet työskentelyalueelle. On MIRASYS VMS 7.4 MIRASYS LTD PAGE 16

17 mahdollista avata monta laitetta painamalla ensin joko Shift- tai Ctrl-nappi pohjaan ja sitten valitsemalla laitteita. Valitut laitteet voi avata raahaamalla ne työskentelyalueelle. Kamerat, audiolaitteet sekä tekstikanavat avautuvat oletuksena nykyhetkeen, mikäli asetusta ei ole erikseen muutettu System Managerin profiiliasetuksissa. Digitaaliset tulot ja lähdöt avautuvat suljettuna. Digitaalisten tulojen tila voidaan muuttaa laitepuusta painamalla painiketta tulon kohdalta. Sen lisäksi että laitelistassa näytetään laitteen ikoni, myös kaikkien laitteiden tila näytetään listassa. Normaalissa tilassa laiteen ikoni näytetään valkoisena. Jos laite on toisessa tilassa (esimerkiksi ei signaalia, yhdistää, ei yhteyttä), ilmoitetaan tila pienellä symbolilla ikonin päällä. Normaali Tallentaa Ei signaalia Ei käytössä Yhdistää Ei yhteyttä MIRASYS VMS 7.4 MIRASYS LTD PAGE 17

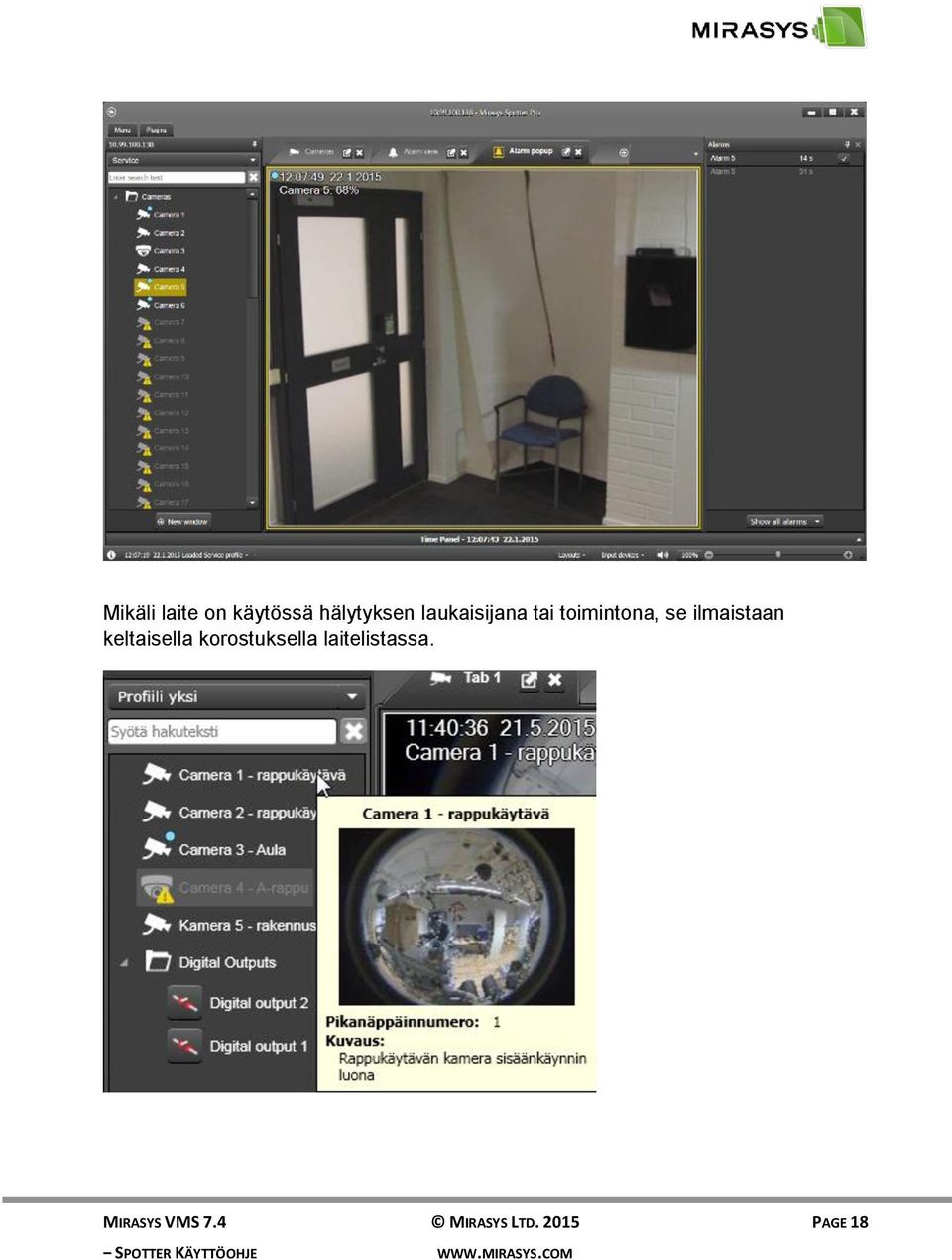

18 Mikäli laite on käytössä hälytyksen laukaisijana tai toimintona, se ilmaistaan keltaisella korostuksella laitelistassa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 18

19 Käyttäjä voi erikseen muuttaa laitteen nimen ja kuvauksen System Managerissa. Laitteen tooltip näyttää nimen ja kuvauksen. Käyttäjä voi myös muuttaa laitteen kuvakkeen System Managerin profiiliasetuksissa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 19

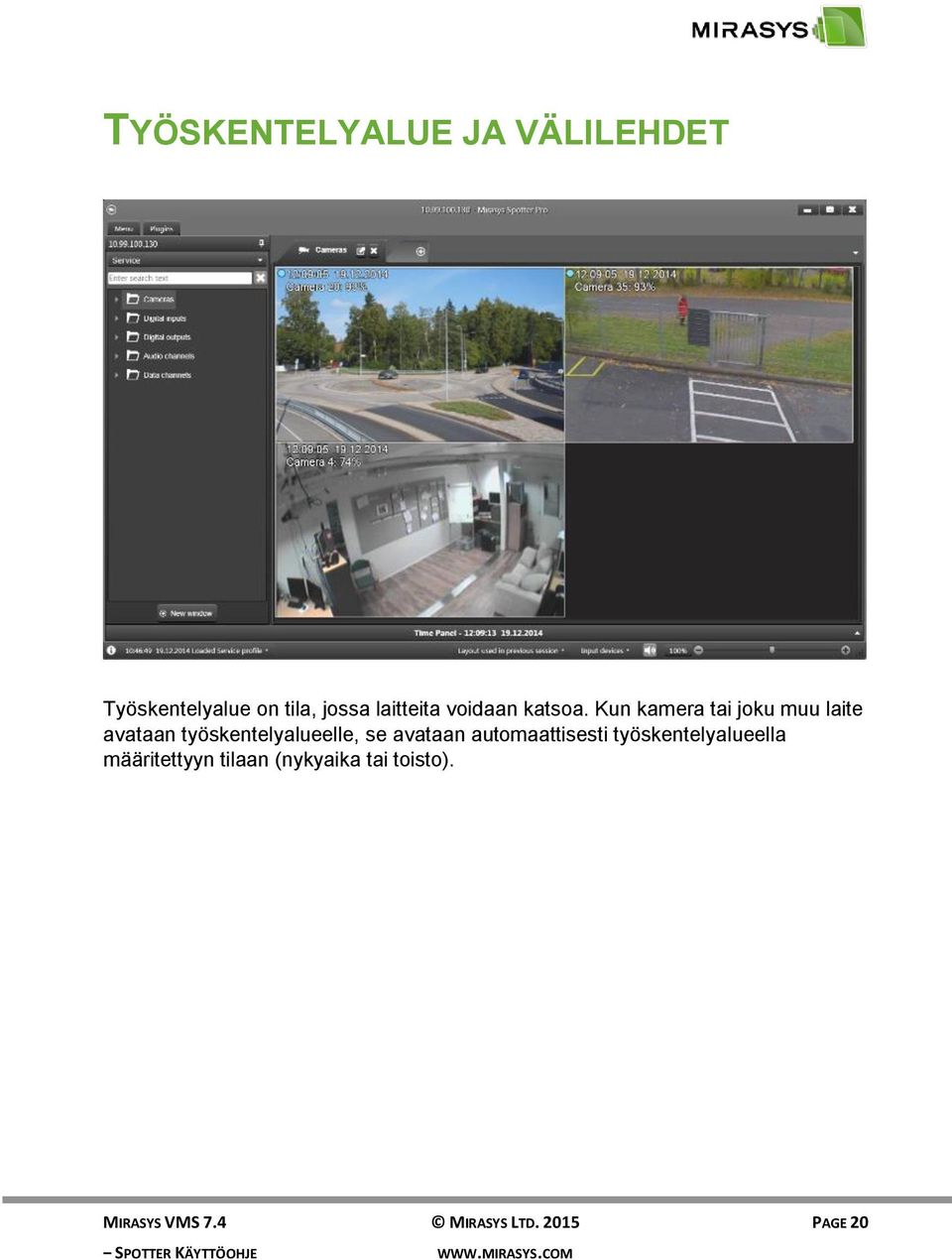

20 TYÖSKENTELYALUE JA VÄLILEHDET Työskentelyalue on tila, jossa laitteita voidaan katsoa. Kun kamera tai joku muu laite avataan työskentelyalueelle, se avataan automaattisesti työskentelyalueella määritettyyn tilaan (nykyaika tai toisto). MIRASYS VMS 7.4 MIRASYS LTD PAGE 20

21 LAITEVÄLILEHDET Työskentelyalue voi sisältää monta välilehteä laitteille. Uusia välilehtiä voidaan luoda klikkaamalla uusi välilehti painiketta tai sitten Spotterin ikkunan oikean laidan alasvetovalikosta voidaan valita uusi välilehti. Alasvetovalikosta on myös mahdollista valita auki oleva välilehti, mikäli välilehtiä on paljon ja ne eivät ole kaikki näkyvissä. Ainoastaan kamerat, jotka ovat valitulla välilehdellä auki lähettävät kuvaa. Kamerat jotka ovat piilossa olevilla välilehdillä jatkavat heti kuvien lähettämisen kun kyseinen välilehti avataan. Välilehtien omaa järjestystä voidaan muuttaa, vetämällä niitä eri kohtaan välilehdissä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 21

22 Välilehdet voidaan myös pudottaa Spotterin ulkopuolelle, jolloin välilehden sisältö avataan uuteen Spotter-ikkunaan. Jos CTRL -painike on pohjassa välilehteä siirrettäessä, luodaan välilehdestä kopio sen sijaan että se siirrettäisiin. Sama menetelmä pätee myös kameroiden siirtoon ja kopiointiin. Uusia plugin-välilehtiä voidaan avata kun hiiren kursori viedään välilehden plus (+) - ikonin yläpuolelle. Aukeaa valikko, josta voidaan valita plugin-välilehti. Välilehtivalikko voidaan avata hiiren oikealla painikkeella. Se tarjoaa mahdollisuuden luoda uusia välilehtiä, uudelleennimetä välilehti, muuttaa automaattista kuvanrajausasetuksia ja näyttötilaa ja muita asetuksia. Välilehtivalikosta voi sulkea muut kuin aktiivisen välilehden, tai sulkea kaikki aktiivisen välilehden oikealla puolella olevat välilehdet. Yksittäisen välilehden voi sulkea myös välilehden kulman x painikkeesta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 22

23 Usein käytetyt pikavalinnat: Pikavalinta Ctrl+Shift+T Kuvaus Avaa välilehden valikko Ctrl+Shift+W Sulje valittu välilehti Ctrl+Tab Avaa seuraava välilehti. Jos valittu välilehti on viimeinen, avaa ikkunan ensimmäinen välilehti. Lisää (+) välilehteä ei valita. Ctrl+Shift+Tab Avaa edeltävä välilehti. Jos tällä hetkellä avattu välilehti on ensimmäinen, avataan ikkunan viimeinen välilehti. Lisää (+) välilehteä ei valita. MIRASYS VMS 7.4 MIRASYS LTD PAGE 23

24 NÄYTTÖTILAT Oletusnäyttötila työskentelyalueella on automaattinen. Tässä tilassa kaikki kamerat näkyvät siten että ne käyttävät samaa kokoa ja kameroiden sijainti muuttuu automaattisesti kun kameroita lisätään. Saatavissa on myös kiinteitä näyttötiloja joissa kameroista osa voidaan näyttää muita isompina, ja kamerat pysyvät aina valituissa kamerasoluissa. Kiinteitä välilehtiä voidaan valita välilehden valikosta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 24

25 Esimerkiksi näyttötilassa 4 x 4/ yksi suuri on yksi suuri kamerasolu ja 12 pienempää solua. KAMERANÄKYMÄ Kun hiiren kursori asetetaan kameran päälle työskentelytilassa, tulee näkyviin kameran työkalupalkki sekä ikkunan sulkemis- ja maksimointipainikkeet. Kamerat voidaan sulkea Sulje -painikkeesta tai ne voidaan maksimoida koko työskentelytilalle. Tämän ohjeen seuraavassa kappaleessa tätä ominaisuutta tarkastellaan enemmän. Kun kamera on työskentelytilassa, se voidaan maksimoida MIRASYS VMS 7.4 MIRASYS LTD PAGE 25

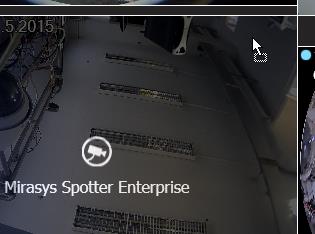

26 myös tuplaklikkauksella. Kun kameraa tuplaklikataan uudestaan se palaa normaaliin tilaan. Kameran nimi ja aikaleima on näkyvissä kamerakuvan vasemmassa ylälaidassa. Nimen ja ajan näkyvyys ja väritys voidaan säätää Spotterin asetuksista tai kameran omasta työkalupalkista. Myös paljon muita tietoja voidaan näyttää kameran kuvan päällä tekstinä. Näitä tietoja ovat esimerkiksi kaistanleveys, koodekki, puskurointi jonon koko ja sisältö. Näitä tietoja voidaan käyttää järjestelmän käyttöönottovaiheessa ja virheenkorjauksessa ja tiedot saadaan näkyviin Spotterin asetuksista. Kameran tallennusindikaattori on pieni sininen pallo aikaleiman vieressä. Symboli näytetään silloin kuin kamera tallentaa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 26

27 Kameroita voidaan siirtää eri kohtiin työskentelyalueella vetämällä ja pudottamalla niitä, siten että hiiren vasen painike on painettuna pohjaan. Samalla tavalla kamera voidaan myös vetää eri välilehdelle tai eri Spotter-ikkunaan. Kamera voidaan myös raahata Spotter-ikkunan ulkopuolelle. Uusi ikkuna aukeaa kun hiiren painikkeesta päästetään irti. Kun CTRL-painiketta pidetään pohjassa luodaan kopio sen sijaan että siirretään laitetta. Huomaa: CTRL-painike kannattaa painaa pohjaan vasta kun kameraa on lähdetty jo siirtämään, muuten aktivoituu yhdistelmätoistotila. AUTOMAATTINEN KUVAN RAJAUS, VIRTUAALIZOOM JA QUICKZOOM Kameran resoluutio ja kuvasuhteet ovat työskentelytilassa oletuksena alkuperäisissä arvoissaan. Seuraavat ominaisuudet voivat muuttaa kuvaa: Automaattinen kuvanrajaus Virtuaalizoom Quickzoom Automaattinen kuvanrajaus pois päältä MIRASYS VMS 7.4 MIRASYS LTD PAGE 27

28 Automaattinen kuvanrajaus päällä Automaattinen kuvanrajaus rajaa kuvan siten että se sopii työskentelyalueen kuvasuhteeseen. Automaattisessa näyttötilassa kuvan rajaus toimii parhaiten kun käytetään neljää tai yhdeksää kameraa ruudulla. Kiinteissä näyttötiloissa automaattinen rajaus rajaa kuvan näyttötilan ruudukon mukaisesti. Virtuaalisella suurennuksella voidaan muuttaa kuvasuhdetta miten tahansa. Kameran kuvasuhde voi mukailla monitorin kuvasuhdetta tai kuvasuhde voidaan olla vapaavalintainen. Virtuaalisen suurennoksen käyttö on selitetty tarkemmin kappaleessa Näkymävalikko ja virtuaalikamerat Quickzoom on kätevä tapa suurentaa minkä tahansa työskentelyalueella auki olevan kameran kuvaa digitaalisesti. Quickzoom avataan hiiren oikealla kun hiiren kursori on kameran kuvan päällä. Kun hiiren oikeaa pidetään pohjassa, voidaan hiiren MIRASYS VMS 7.4 MIRASYS LTD PAGE 28

29 rullalla zoomata kuvaa. Kursori muuttuu tässä tilassa havainnollisesti nelisuuntaiseksi kursoriksi. Hiiren liikuttaminen liikuttaa myös suurennettua aluetta. Kun hiiren oikeasta päästetään irti, näkymä palaa ennalleen. Myös kursorin vieminen kamerakuvan ulkopuolelle palauttaa alkuperäisen tilan. Mikäli SHIFT-painiketta pidetään pohjassa samalla kun hiiren oikeasta päästetään irti, näkymä ei palaudu vaan se tallennetaan virtuaalisena näkymänä. On myös toinen tapa tehdä virtuaalinen suurennus. Jos käyttäjä painaa SHIFTpainikkeen pohjaan ja painaa hiiren oikeaa ja siirtää hiiren kursoria kameran päällä, piirtyy punainen laatikko. Kun nyt hiiren painike vapautetaan, kamera tekee valitulle alueelle virtuaalisen suurennoksen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 29

30 MUUNTYYPPISET LAITTEET Tekstikanavat voidaan myös lisätä laitevälilehdelle. I/O-tulot ja -lähdöt sekä audiokanavat voidaan avata joko työskentelyalueelle tai sitten ne voidaan asettaa yksittäisten kameroiden kylkeen. Laitteet näkyvät omassa komponenttipaneelissa joko kameran tai työskentelyalueen oikeassa laidassa. Komponenttipaneelin leveys voidaan muuttaa tai koko ikkuna voidaan pienentää siten että vain ikonit näkyvät. I/O-komponentin nimi ei välttämättä kokonaan näy komponenttipaneelissa. Mikäli näin on, alkaa ikkuna tehdä pienen animaation, jossa laitteen nimi menee taaksepäin näyttäen koko nimen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 30

31 MIRASYS VMS 7.4 MIRASYS LTD PAGE 31

32 I/O Lähdöillä on pieni alasvetovalikko, josta voidaan muuttaa kytkimen tilaa, pulssia ja pulssin kestoa. I/O-lähtöjen tila voidaan myös muuttaa laite listasta klikkaamalla digitaalilähdön ikonia. Audiokanavilla on pieni, sininen nuottisymboli, jolla viitataan siihen että kanava on auki. Audiokanava aukeaa automaattisesti silloin kun se lisätään komponenttipaneeliin. Audiokanavilla on samankaltainen alasvetovalikko kuin I/O-lähdöllä. Audion valikko sisältää liukusäätimen audion voimakkuudelle sekä painikkeet audion mykistykseen ja sen poistoon. Järjestelmän äänenvoimakkuuden voi myös säätää Spotter-ikkunan alimmasta laidasta tilariviltä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 32

33 Kaikki komponenttipaneelin laitteet, I/O-tulot, I/O-lähdöt sekä audio voidaan sulkea yksittäin omista Sulje -painikkeistaan. Koko ikkuna voidaan sulkea myös omasta Sulje -painikkeesta. Kaksisuuntaisella audiolla on automaattisesti oma kameratyökalupalkki. Seuraavassa kappaleessa käydään tätä ominaisuutta tarkemmin läpi. Usein käytetyt pikavalinnat: Pikavalinta Kuvaus Ctrl+F9 Minimoidaan / palautetaan komponenttipaneeli jos se on auki Shift+F9 Suljetaan komponenttipaneeli KOKORUUTUTILA Samalla tavalla kuin yksittäiselle kameralle, myös välilehden voi maksimoida. Tällöin Spotter-ikkuna siirtyy kokoruututilaan. Kokoruututilassa Spotterin valikot ja aikapalkki piilotetaan, tosin aikapalkin saa edelleen näkyviin ruudun alalaidan kontrollista. Kokoruututilassa kamerat saavat mahdollisimman paljon ruututilaa. Välilehden voi maksimoida kokoruututilaan painamalla Suurenna välilehti tai tuplaklikkaamalla välilehden otsikkoa. ESC-näppäimen painallus tai yläkulman Palauta normaalikokoiseksi -painike palauttaa Spotterin normaalitilaan. MIRASYS VMS 7.4 MIRASYS LTD PAGE 33

34 Kokoruututilassa on normaalisti näkyvissä Spotterin ylä- ja alapalkki jonkin aikaa. Palkit häviävät automaattisesti jos hiirtä ei liikuteta ja tulevat taas näkyviin jos hiirtä liikuttaa. Palkkien näkyvyyttä voi muuttaa Spotterin asetuksista. Ne saa kokonaan piiloon tai sitten näkyvyyden aikaa voi muuttaa. Lisätietoja Asetukset-osiossa. Yläpalkissa on kokoruututilassa kontrolli mistä voi vaihtaa välilehteä nuolinäppäimillä joko edelliseen tai seuraavaan tai sitten hypätä alasvetovalikosta mihin tahansa auki olevaan välilehteen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 34

35 Kokoruututilassa oikean yläkulman painikkeessa on mouseover-toiminto, jossa aukeaa kolme lisäpainiketta. Ensimmäinen lisäpainike sulkee nykyisen välilehden. Toinen sulkee nykyisen ikkunan ja kolmas sulkee koko Spotter sovelluksen. Alapalkin toiminnot ovat samat kuin normaalispotterissa, vasemmanpuolimmaisena on Spotterin tilailmoitukset, seuraavaksi asetteluvalikko ja kirjanmerkkivalikko, sitten ohjainlaitevalikko ja lopuksi näytön komponenttien zoom-kontrolli. Aikapaneeli on oletuksena minimoitu, mutta sen saa auki nuolesta zoom-kontrollin yläpuolella. Spotterin ollessa kokoruututilassa Windowsin työkalupalkissa näkyy ylimääräinen Spotter-ikkuna. Tämä johtuu siitä että kokoruututila on itseasiassa oma erillinen ikkunansa. Usein käytetyt pikavalinnat: Pikavalinta Kuvaus Alt+Shift+Enter Maksimoi nykyisen välilehden. Esc Palauttaa normaalitilan MIRASYS VMS 7.4 MIRASYS LTD PAGE 35

36 KAMERAN TYÖKALUPALKKI Kameran navigaatiopalkki näytetään, kun hiiri viedään kameran päälle tai kamera on valittu muusta syystä. Jos hiirtä ei liikuteta hetkeen, kameran navigaatiopalkki häviää automaattisesti. Kameran navigaatiopalkki voi sisältää seuraavat ominaisuudet: Kameran asetusvalikko Tiedostojen tallennusten hallinta Kuvan tulostushallinta Kameran sulkeminen ja jäljentäminen Kaksisuuntaisen audion hallinta Katselu tai virtuaalisen zoomin hallinta VCA-korostusten hallinta Kuvan hallinta -pluginin hallinta 360-kameran kääntelyn hallinta Mahdolliset lisäpluginit MIRASYS VMS 7.4 MIRASYS LTD PAGE 36

37 KAMERAN NÄYTTÖASETUKSET Kaikki kameroihin liittyvät asetukset on tallennettu asetteluihin, mikäli käyttäjä tallentaa asettelun. Tällä tavalla on helppo luoda erikoisasetuksia eri käyttötarkoituksiin. Katso Asettelut tästä oppaasta tarkempia tietoja varten. Kamera-asetukset sisältävät kamerakohtaiset asetukset Kuvan päivitys ThruCast (suora videon streamaus Spotterille) Kameran nimen ja aikaleiman näkyvyysasetukset Kuvan päivitysasetusten hallinta, jos kamera piirtää kuvaa jatkuvasti. Tällöin kaikki kuvat piirretään kamerasta, vaikka liikettä ei ole havaittu tai jos se on havaittu. On olemassa kolmaskin vaihtoehto, joka päivittää kuvan kerran sekunnissa myös silloin, kun liikettä ei ole havaittu. Kuva-asetusten alapuolella on näppäin, josta tehdään nykyisen kuvan päivitysasetukset kaikille kameroille, jotka ovat tällä välilehdellä. Kun uusi kamera avataan työskentelyalueella, kuvan päivitysasetukset palautetaan oletusasetuksiin, jotka on määritelty Spotterin asetuksissa. ThruCast-asetukset hallitsevat silloin, kun kuvavirta tulee tallentavalta palvelimelta tai suoraan kamerasta. Kameran ThruCas- asetukset pidetään tallennettuina, vaikka kamera suljetaan. Ensi kerralla kameraa avattaessa se käyttää samoja ThruCastasetuksia, joita käytettiin edellisellä kerralla. MIRASYS VMS 7.4 MIRASYS LTD PAGE 37

38 Näyttöasetuksista kontrolloidaan milloin nimi ja aikaleima näytetään kameran yläpuolella. Näiden tekstien värejä voidaan muuttaa. Käyttäjä voi määritellä halutun värin ja tehdä siitä oletusvalinnan kaikille kameroille. On mahdollista myös laittaa teksteille kiinteä taustaväri (solid background). Kaikki nämä asetukset koskevat ainoastaan kyseistä kameraa, mutta Spotterin asetuksista on mahdollista muuttaa yleiset asetukset koskemaan kaikkia kameroita samalla kertaa. TIETOJEN TALLENNUS JA TULOSTUS Tietojen tallennus -toiminnallisuus mahdollistaa yksittäisen kuvan tai videoleikkeen tallentamisen. Videotallennus voidaan viedä yhdestä tai useammasta kamerasta. Kun Tallenna -painiketta painetaan, oletustoiminto on versiosta 7.4 lähtien että kamera lisätään datan tallennukseen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 38

39 Yksittäistä kuvaa tallennettaessa käyttäjä voi määritellä tallennushakemiston, kuvan nimen ja formaatin. On mahdollista valita, tallennetaanko päivämäärä ja aikaleima kuvaan. Jos käyttäjä jättää nimikentän tyhjäksi, oletusnimi on kameran nimi. Kun videoleikettä tallennetaan tiedostoon, kamera lisätään datan vienti -alueelle Spotterin vasemmassa alareunassa. Tämän jälkeen käyttäjä voi hallita tarkasti tallennetun videon aloitus- ja lopetusaikaa käyttämällä aikapalkin painikkeita. Tästä kerrotaan tarkemmin tämän ohjeen kohdassa Aikapalkki. Muista, että videoleikkeen tallennus on mahdollista myös ilman työkaluvalikon painiketta. Vaihtoehtoinen tapa on viedä kamera tallennusalueelle. Tulostuspainike avaa normaalin tulostusikkunan, josta voidaan tulostaa sen hetkinen kuvaruutukaappaus. Tulostettu kuva on se, joka oli ruudulla silloin, kun työkalupakin tulostuspainiketta painettiin. MIRASYS VMS 7.4 MIRASYS LTD PAGE 39

40 Usein käytetyt pikavalinnat: Pikavalinta Kuvaus Ctrl+P Tulostaa kameran kuvan. Ctrl+S Tallentaa kameran kuvan. KAMERAN HALLINTA JA PTZ-KÄYTTÖ Kameroissa, jotka eivät tue PTZ-ominaisuutta, kamerahallintaa voidaan ainoastaan käyttää kameran kopioimiseen ja sen sulkemiseen. PTZ-kameroiden kohdalla päätyökalupakin painike vaihtuu dome-kameran ikoniksi ja painamalla tätä painiketta otetaan dome hallintaan. MIRASYS VMS 7.4 MIRASYS LTD PAGE 40

41 Sulkemispainike oikealla alakulmassa sulkee domehallinnan, vaikka se suljetaan myös automaattisesti sen ajan kuluttua, mikä on määritelty System Managerissa. Dome-hallintatilassa PTZ-kameraa voidaan käännellä useilla eri tavoilla. Käyttämällä näppäimistön nuolipainikkeita PTZ-kamera kääntyy kolmellla eri nopeusvaiheella. Ensimmäinen vaihe kestää puoli sekuntia ja käytössä on kaikista hitain nopeus. Seuraava vaihe kestää sekunnin ja käyttää nopeutta 8/16. Kolmas vaihe kestää 20 sekuntia ja nopeus on 12/16. Tämän vaiheen jälkeen kamera kääntyy kaikista suurimmalla nopeudella. (Nämä asetukset on muutettavissa Spotterin konfiguraatiotiedostossa. Olethan yhteydessä Mirasysin asiakastukeen tarkempaa ohjeistusta varten.) Kameraa voidaan kääntää hiiren avulla viemällä hiiren kursori kameran päälle ja klikkaamalla jostakin kohtaa näytöltä. Jotkin PTZ-kamerat tukevat point and turn -toimintoa, jolloin kamera kääntyy osoittamaan juuri klikattua kohtaa. Näillä kameroilla hiiren kohdistin on tähtäysristikko. Tällaiset kamerat kääntyvät juuri siihen kohtaan, mihin käyttäjä klikkaa näyttöruudulla. Näytöltä on myös mahdollista maalata tietty alue, johon kamera zoomaa ja kääntyy. MIRASYS VMS 7.4 MIRASYS LTD PAGE 41

42 Kaikki kamerat eivät tue edellämainittuja ominaisuuksia. Nämä kamerat toimivat eri tavalla, mutta käyttäjä voi kuitenkin osoittaa ja klikata mistä tahansa kameran kuvasta. 4-suuntainen nuoli keskellä näyttöruutua siirtyy kohtaan, johon käyttäjä klikkasi. Mitä kauempana 4-suuntainen nuoli on kuvan keskikohdasta, sitä nopeammin kamera kääntyy. Kolmas mahdollisuus ohjata kameraa on käyttää DirectX-yhteensopivaa sauvaohjainta (joystick). Katsothan tarkempia tietoja sauvaohjaimen käytöstä tämän käyttöohjeen kohdasta Joystickit. Huom: Pelcon sauvaohjain ei ole tuettuna Spotterissa. Axiksen T8310-sarjan sauvaohjaimet eivät ole tällä hetkellä tuettuna. DOME-OHJAUSNÄKYMÄ Dome-ohjaustilassa työkalupalkki muuttuu näyttämään MIRASYS VMS 7.4 MIRASYS LTD PAGE 42

43 Dome-asetukset Zoomausasetukset Alkuasetusasetukset Dome-kameran kiertoasetukset Dome-kameran asetusvalikko sisältää iiris- ja tarkennussäätöpainikkeet ja paikan, jossa voidaan muokata kameran alkusijainteja. Alkusijainti voidaan valita tallennetuista esivalinnoista tai kierroista. On mahdollista määritellä, kuinka pitkään kestää, kunnes kamera palaa alkusijaintiinsa. Voidaan myös tehdä määritys, että alkusijainnin muutos tehdään ainoastaan silloin, kun kamera ei ole toisella kierrolla tai muussa esisijaintivalinnassa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 43

44 Zoomausasetusvalikon avulla voidaan hallita kameran zoomausta. Näitä voidaan hallita myös näppäimistön tai hiiren ohjausrullan avulla. Esiasetus- tai mene -valikossa voidaan käyttää ja hallita esiasetuksia. Valitsemalla muokkaa esiasetussijaintia on mahdollista tallentaa nykyinen kamerasijainti esivalinnaksi. Jos kamera on jo olemassaolevassa esivalinnassa, voidaan sijainti nimetä uudestaan. Huomaathan, että nykyinen esivalinnan nimi näytetään oikealla ylhäällä kameranäkymässä, kun domekamerahallinta on aktiivisena. Valitsemalla listalta mikä tahansa esiasetusvalinta, kamera kääntyy valittuun esiasetussijaintiin. Sama koskee myös dome-kameran kierron muokkaustilaa, kun käyttäjä muokkaa tai luo uutta dome-kameran kiertoa. Kun kiertoon lisätään esiasetussijainti, kamera kääntyy aina näyttämään mikä esiasento tämä oikeasti on. Esiasetuksen poisto on mahdollista tehdä esiasetusten muokkausvalikon kautta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 44

45 Dome-kameran kiertovalikossa on lista saatavilla olevista dome-kamerakierroista. Nykyinen kierto voidaan pysäyttää valitsemalla pysäytä dome-kameran kierto. Dome-kamerakiertoja voidaan muokata kohdasta kamerakierrot. Kamerakiertojen muokkausikkunassa valinta voidaan tehdä alasvetovalikosta näkymän yläosasta. Kierron nimi voidaan muuttaa klikkaamalla kierron nimeä ja kirjoittamalla tälle uusi nimi. Uusi kierto voidaan luoda painamalla Uusi -painiketta. Kiertoja voidaan poistaa painamalla Poista -painiketta. Lisätäksesi uuden esiasetuksen kiertoon, valitse esiasetus vasemmalta listasta ja paina nuolta lisätäksesi se haluttuun kiertoon. Säädä esiasetuksen sijainti kierrolla ylös- ja alaspäin painikkeilla. Liikkeen nopeus seuraavaan sijaintiin ja kestoaika tietyssä sijainnissa voidaan säätää hallintapainikkeista. Dome-kameran hallinta-asetukset voidaan säätää System Managerista. Katso tarkempia tietoja Järjestelmävalvojan oppaasta. KAKSISUUNTAINEN AUDIO Jos kameraan on asetettu kaksisuuntainen audio, sen asetusvalikko tulee aktiiviseksi. MIRASYS VMS 7.4 MIRASYS LTD PAGE 45

46 Kaksisuuntainen audio voi olla kolmessa erilaisessa asetustilassa. Suljettu-tilassa audiokanavat eivät ole auki Kuuntelu-tilassa käyttäjä kuulee äänen kamerasta ja mahdollisen äänen, joka siirtyy kameraan miltä tahansa VMS-clientiltä. Audiokanava sen hetkiseltä käyttäjältä ei ole auki. Puhe-tilassa käyttäjä voi kuulla äänen kamerasta ja nykyisen käyttäjän audiokanava on auki, jolloin ääni lähetetään kameralle. Työkalupakin kuvakkeella on punaiset (kameraan) ja vihreät (kamerasta) ääniosoittimet, jotka näyttävät, mikäli ääntä siirtyy kameraan tai kamerasta. Kanavien ääntä voidaan säätää liukusäätimistä. NÄKYMÄVALIKKO JA VIRTUAALIKAMERAT Näkymävalikkoa voidaan käyttää virtuaalikameroiden lisäämiseen ja hallintaan nykyisestä kamerasta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 46

47 Lisätäksesi uuden virtuaalikameran paina Siirrä/zoomaus. Punainen suorakulmio näkyy kamerassa. Tämä suorakulmio voidaan siirtää muualle hiirellä. Suorakulmion kokoa voidaan muuttaa monella eri tavalla. Hiiren rullauspyörän liikkeet tekevät virtuaalikameran suorakulmiosta suuremman tai pienemmän. Kokoa voidaan muuttaa vetämällä suorakulmion reunaa hiirellä ja vasemmalla painikkeella. Koko muuttuu myös näppäimistöltä painikkeilla Page up ja Page down. Virtuaalikameran suorakulmion oletuskuvasuhde on näyttöruudun kuvasuhde. Kuvasuhdetta voidaan muuttaa Painamalla näppäimistön CTRL-painiketta, kun säädetään suorakulmion kuvasuhdetta sopimaan tämän hetkisen Spotterin työalueen kuvasuhteen kanssa. Painamalla näppäimistön SHIFT-painiketta kuvasuhde on vapaasti muokattavissa. Kun käyttäjä painaa OK virtuaalikamera tallennetaan. Painamalla Cancel muutoksia ei tallenneta. Painamalla Uusi luodaan uusi virtuaalikamera. Virtuaalikameroiden lukumäärää ei ole rajoitettu. Kun lisätään toinen virtuaalikamera, näytöllä on kaksi suorakulmiota. Käyttäjä voi klikata virtuaalikameraikkunaa, jota hän haluaa muokata ja ulkoreunan väri muuttuu punaiseksi. Yksi virtuaalikameroista piirretään yhtenäisellä viivalla ja muut katkoviivalla. Tarkistathan myös oppaan kohdan Nopea zoomaus (Quickzoom). MIRASYS VMS 7.4 MIRASYS LTD PAGE 47

48 Huomioithan, että on olemassa ainoastaan yksi streamaus avoinna, vaikka on useita virtuaalikameroita välilehdellä. Usein käytetyt pikavalinnat: Pikavalinta Kuvaus Nuoli vasemmalle Siirtää punaista laatikkoa vasemmalle. Nuoli oikealle Siirtää punaista laatikkoa oikealle. Nuoli ylös Siirtää punaista laatikkoa ylöspäin. Nuoli alas Siirtää punaista laatikkoa alaspäin. Nuoli ylös Tekee laatikosta isomman (zoomaus poispäin) Page down Tekee laatikosta pienemmän (zoomaus) MIRASYS VMS 7.4 MIRASYS LTD PAGE 48

49 VCA-KOROSTUKSET VCA-korostusvalikko (Video Content Analytics) on näkyvissä, jos VMS-lisenssillä on VCA-kanavat ja VCA on kytketty päälle System Managerista tähän kameraan. Valikko tarjoaa seuraavat ominaisuudet: Liikkuvien kohteiden korostukset esim. autot ja kävelevät ihmiset Kohteen liikkumisjälki ruudulla Korostaa rekisterikilvet, kun Mirasys ANPR+ havaitsee rekisterikilven Näyttää VCA-alueet ja viivat sen jälkeen, kun ne on konfiguroitu käyttäen VCA-konfigurointityökalua Näyttää VCA-tapahtumalaskurin Resetoi kaikki laskurit kameranäytöllä. VCA-laskureita ei ole integroitu Mirasys Raportointiin vaan ne on tarkoitettu lyhyen ajan raportointiin ja ne voidaan resetoida klikkaamalla laskurista kameranäytöllä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 49

50 KUVANHALLINTA-PLUGIN Kuvanhallinta-pluginissa on monta eri mahdollisuutta säätää kamerakuvaa Mahdollisuus valita mustavalkoinen kuva Reunojen korostus Histogrammisuodatus (kontrastin optimointi) Kuvan kohinasuodatus Kuvan terävöittäminen Lomituksen poisto Kuvan kääntö horisontaalisuunnassa Kuvan kääntö vertikaalisuunnassa Kirkkaudensäätö Kontrastinsäätö MIRASYS VMS 7.4 MIRASYS LTD PAGE 50

51 360 KUVANSUORISTUS-PLUGIN 360-näkymä kameratyökalukontrolli mahdollistaa erilaisten kuvansuoristustilojen käytön. Kuva suoristetaan Spotter-ohjelmassa, ei palvelimella, joten tallennettu kuva on originaali suoristamaton kuva. Pan, Tilt ja Zoom -kontrollit suoristetulle kuvalle. (vain joillekin kuvatiloille) Kuvatilan valinta o Yleiskatsaus (Ei suoristusta) o Yksittäisnäkymä o Panoraama o Nelinäkymä Kameran asennussijainti Linssin valinta Suoristusplugin pyrkii asettamaan oikean linssin automaattisesti, jos tämä ei onnistu, käyttäjä voi asettaa sen myös manuaalisesti. Jos havaitaan linssi jota ei ole tuettu, plugin näyttää virhetekstin. 360 näkymä -plugin näytetään kun System Managerista on asetettu kamera olemaan 360 kamera. 360 kuvansuoristus -pluginia voi käyttää Spotter Playerin kanssa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 51

52 ASETTELUT Asettelut sisältävät kaikki Spotterin asetukset ja ovat erittäin käyttökelpoisia kun käyttäjä on saanut Spotter-näkymän valmiiksi ja haluaa tallentaa näkymän asetuksineen tulevaa käyttöä varten. Asettelut sisältävät esimerkiksi seuraavia asetuksia/tietoja: Spotterin ikkunoiden sijainnit ja koot (kokoruututilassa tai ilman) Laitepuun, komponenttipaneelien ja hälytyslistan leveydet ja näkyvyysasetukset Aikapaneelin näkyvyysasetukset Virtuaalikameroiden asetukset Kameroiden työkalupalkkien asetukset, esimerkiksi kuvien näyttö, 360- kuvansuoristus, VCA-visualisointi- ja kuvansäätöasetukset. Kamerakiertoasetukset Toistoaika Välilehtien nimet ja järjestys Pluginien asetukset, esimerkiksi AVM-konsolin monitorijärjestys, asetukset ja monitorien sisällöt. Asettelun käyttö on helppoa, asettelun voi valita asettelulistasta, numeronäpppäimistöltä tai sitten kelaamalla asetteluja läpi näppäimistön pikavalinnoilla. Asetteluille voi määritellä puumaisen rakenteen. Tällä tavalla voidaan tehokkaasti tallentaa ja käyttää suurta määrää asetteluja. MIRASYS VMS 7.4 MIRASYS LTD PAGE 52

53 Asetteluvalikko löytyy Spotterin alapalkista. Valikon ylimmäisenä on mahdollisuus valita viimeksi käytetty asettelu. Tämän alapuolella on lista viimeksi käytetyistä asetteluista. Tämän alapuolella on lista käyttäjän kaikista asetteluista. Viimeisenä listassa on muiden käyttäjien jakamia asetteluja. Jaetut asettelut näyteään kaikille käyttäjille joilla on oikeus käyttää profiilia millä asettelu on tehty. Käyttäjä joka on jakanut asettelun näytetään suluissa asettelun nimen perässä. Minkä tahansa asettelukansion voi avata ja sulkea. Valikko muistaa myös kansioiden tilan, eli jos käyttäjä on jättänyt kansion auki ja sulkenut valikon, seuraavalla kerralla kun valikko avataan, kansio on samassa tilassa kuin edellisellä kerralla. Mikäli käyttäjä laittaa hiiren asettelun päälle, tooltipissä näytetään asettelun kuvaus. Asettelun kuvaus voi olla 1024 merkkiä pitkä teksti, kun asettelun nimi voi olla maksimissaan 50 merkkiä pitkä. Käyttäjä voi luoda asetteluja ja hallita olemassaolevia asetteluja painamalla Hallitse asetteluja. Sama hallinnointinäkymä on avattavissa myös Spotterin päävalikosta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 53

54 Asettelujen hallinointinäkymässä käyttäjä voi luoda uusia asetteluja ja kansioita. Uuden asettelun luonti tapahtuu seuraavasti. Ensin käyttäjä on luonut Spotterin näkymästä sellaisen kun haluaa, ja sitten hän tulee asettelujen hallinointinäkymään. Käyttäjä painaa ensin Uusi asettelu -painiketta, sitten kirjoittaa asettelulle nimen ja raahaa sen haluamaansa kansioon. Lopuksi painetaan Tallenna -painiketta. Näppäimistön pikavalinta CTRL+M tuo käyttäjän suoraan uuden asettelun tallennustilaan. Asettelunäkymässä voi luoda kopioita olemassaolevista asetteluista fokusoimalla jokin nykyinen asettelu ja painamalla Luo kaksoiskappale. MIRASYS VMS 7.4 MIRASYS LTD PAGE 54

55 Olemassaolevia asetteluita voi korvata tai muuttaa painamalla Korvaa nykyisellä. Tämän painikkeen painaminen korvaa muistissa olevan asettelun Spotterin nykyisillä asetuksilla. Asettelujen editoinnin jälkeen on aina muistettava painaa Tallenna -painiketta. Asettelun nimi ja kuvaus annetaan kenttiin näytön vasemmassa osassa. Näiden alapuolella on mahdollisuus jakaa asettelu muille käyttäjille. Lopuksi on mahdollista aikatauluttaa asettelu lataantumaan automaattisesti. Automaattinen asettelu ladataan määriteltynä aikana jos käyttäjä on kirjaantuneena sisään. MIRASYS VMS 7.4 MIRASYS LTD PAGE 55

56 Esimerkiksi, käyttäjä voi haluta että jokin asettelu ladataan automaattisesti joka arkipäivä kello 07:00. Halutut viikonpäivät voi valita päivävalikosta ja asettaa latausaika aikavalikosta. Asettelujen automaattista latausta voi käyttää myös AVM:n kanssa esimerkiksi päivittämään koko rakennuksen monitorit tiettyinä aikoina keskitetysti. Asettelun jakaminen jakaa myös mahdollisen asettelun kansiopolun. Kun asettelu ladataan, Spotter vaihtaa automaattisesti siihen profiiliin mikä oli käytössä kun asettelu talletettiin. Sekä asettelut että kansiot näytetään aakkos- ja numerojärjestyksessä. Asettelujen järjestystä kansion sisällä ei ole mahdollista kontrolloida muuten kuin antamalla niille esimerkiksi numero ensimmäiseksi merkiksi. Asettelujen ja kansioiden raahaaminen yhdestä kansiosta toiseen on mahdollista. Huomioitavaa: Asettelujen maksimimäärä on Kansioita voi myös olla maksimissaan Kansioita voi olla maksimissaan 5 tasossa. Asettelujen ja kansioiden nimien pitää olla Windowsin hyväksymiä tiedostonimiä. Muunlaisia nimiä ei sallita. Asettelut toimivat parhaiten vain jos käyttäjillä on samanlainen monitoriratkaisu. Jos siis tehdään monimonitoriasetteluja ja jaetaan ne muille käyttäjille, olisi huomioitava että kaikilla käyttäjillä olisi syytä olla suunnilleen samanlainen monitorisetup. Usein käytetyt pikavalinnat: Pikavalinta Kuvaus Ctrl+L Avaa asetteluvalikon Ctrl+M Luo uuden asettelun Ctrl+Ylös Lataa edellisen asettelun Ctrl+Alas Lataa seuraavan asettelun MIRASYS VMS 7.4 MIRASYS LTD PAGE 56

57 AIKAPANEELI, AIKA- JA STATUSPALKIT Aikapaneeli on Spotterin alaosassa. Se koostuu statuspalkista, aikapalkista ja paneelista joka sisältää toistopainikkeet, kamerakiertopainikkeet ja päivämäärä- ja aikavalitsimet. ZOOM-KONTROLLI Zoom-kontrolli sijaitsee Spotterin alapalkin oikeassa reunassa. Zoomia voi käyttää liukukontrollilla. Asetus tallentuu asetteluihin. Asetuksen voi resetoida 100%iin painamalla kyseistä painiketta. Zoom kontrolli vaikuttaa Spotterin ikoneihin ja fontteihin. AIKAPALKKI JA AIKAKONTROLLIT Spotterin aikapalkki näyttää välilehden sijainnin ajassa. Jos toisto on nykyajassa, toistohetken osoitin on valkoinen. Mikäli välilehti on toistotilassa, toistohetken osoitin on vihreä. Tarkka ajanhetki näkyy toistohetken osoittimen päällä. Aikapalkkia hiiren vasemmalla painikkeella klikkaamalla siirretään Spotterin toistohetken sijaintia. Aikapalkkia voi siirtää sivulla olevilla painikkeilla tai ottamalla palkista kiinni (hiiren oikea näppäin) ja raahaamalla aikapalkkia sivuittain. MIRASYS VMS 7.4 MIRASYS LTD PAGE 57

58 Aikapalkkia voi zoomata oikean reunan zoom-sliderilla tai hiiren rullalla. Vieritys rullalla ylöspäin zoomaa sisään (näyttää vähemmän aikaa) ja vieritys alas zoomaa ulos (näyttää enemmän aikaa). Aikapalkin voi piilottaa ja avata. Aikapalkki reagoi päivämäärä-, aika- ja aktiviteettikontrolleihin ja toistonäppäimiin. Aikapalkissa näytetään vaaleansinisellä värillä auki olevien laitteiden yhdistetty aktiviteetti. Yksittäisten kameroiden aktiviteetin voi tarkistaa tuplaklikkaamalla kameran maksimitilaan, jolloin aktiviteettinäyttö päivittyy näyttämään vain yhden kameran tilannetta. Kun käyttäjä tekee kirjanmerkkiä tai videotallennetta, aikapalkki muuttuu näyttämään yksittäisten kameroiden tallessa olevaa materiaalia niistä kameroista jotka on otettu mukaan tallenteeseen tai kirjanmerkkiin. Tässä tilassa aikapalkin yläosaan tulee näkyviin kirjanmerkkipainike, tallennuksen aloituspainike ja kolme muuta painiketta, joita käytetään hyppäämään tallenteen tai kirjanmerkin alku- ja loppuajan välillä. Ensimmäisen painikkeen painaminen siirtää aikapalkin tallenteen tai kirjanmerkin alkupäähän. Kolmannen painikkeen painaminen siirtää aikapalkin tallenteen loppupäähän. Keskimmäisen painikkeen painaminen zoomaa aikapalkkia niin että koko tallenne saadaan näkyviin. Keskimmäisessä painikkeessa näkyy myös tallenteen tai kirjanmerkin kokonaiskesto. Kun aikapalkki on tässä tilassa, hiiren vasemman painikkeen klikkaus siirtää tallenteen alku- loppuaikaa. Jos hiirellä klikataan lähellä alkuaikaa, alkuaika siirtyy. Jos hiirellä klikataan lähellä loppuaikaa, loppuaika siirtyy. Toistopositio hyppää aina viimeisimmän klikkauksen mukaan. MIRASYS VMS 7.4 MIRASYS LTD PAGE 58

59 Jos käyttäjä haluaa säätää klipin alkuaikaa, hänen tarvitsee vain pitää huoli että kun hän klikkaa aikapalkkia, kursori on lähempänä alkuaikaa kuin loppuaikaa. Jos tallennustila on auki, se voidaan helposti sulkea Esc-painikkeella. Usein käytetyt pikavalinnat: Pikavalinta Kuvaus F8 Siirtää fokuksen aikapalkkiin Ctrl+F8 Piilottaa / Näyttää aikapalkin Esc Sulkee aikapalkin tallennustilan PÄIVÄMÄÄRÄ- JA AIKAKENTÄT Päivämäärän ja ajan säätämiseen käytettävät kentät sijaitsevat aikapaneelin vasemmassa osassa aikapalkin yläpuolella. Tämän osan käyttöliittymästä voi piilottaa erikseen. Päivämäärä- ja aikakontrolleista käy ilmi kulloinkin valittu ajanhetki. Käyttäjä voi muuttaa päivämäärää kalenterista tai kirjoittamalla uuden päivämäärän kenttään. MIRASYS VMS 7.4 MIRASYS LTD PAGE 59

60 Jos käyttäjä muuttaa vain päivämäärää, aikaan ei kosketa, vaan toistokohta siirtyy haluttuun päivämäärään saman ajanhetkeen. Nuolinpainikkeista päivämäärän kummallakin puolella vähennetään ja lisätään yksi päivä. Aikakontrolli sijaitsee päivämääräkontrollin alapuolella. Aikaa voi myös muuttaa joko avautuvasta tunti ja minuuttivalikosta, tai kirjoittamalla halutun ajan suoraan kenttään. Nuolet oikealla ja vasemalla lisäävät ja vähentävät tunnin kerrallaan valitusta ajasta. Molempien aikakontrollien alapuolella on Liike- tai aktiviteettivalikko, joka sisältää auki olevien laitteiden liikeaktiviteetit listassa. Aktiviteetteja voi selata ja valita listasta tai sitten yksitelleen edelliseen ja seuraavaan voi siirtyä valikon molemilla puolilla olevilla nuolilla. Aktiviteettilista näyttää aktiviteetteja sekä ennen että jälkeen nykyisen ajanhetken. Aktiviteetit näytetään aina koko Spotter-välilehden laitteille. Jos välilehdellä on neljä kameraa, aktiviteettilistassa näkyy kaikkien näiden neljän kameran aktiviteetit. Jos MIRASYS VMS 7.4 MIRASYS LTD PAGE 60

61 joku kameroista suurennetaan koko välilehden tilaan, aktiviteettilista suodatetaan näyttämään vain tämän kameran aktiviteetit. Usein käytetyt pikavalinnat: Pikavalinta Kuvaus Ctrl+D Päivämäärän valinta Ctrl+G Ajan valinta Ctrl+E Aktiviteetin valinta Ctrl+Alt+Shift+Vasen Toistoaika 1 tunti Ctrl+Alt+Shift+Oikea toistoaika +1 tunti. Ctrl+Shif+Y toistoaika +1 päivä Ctrl+Y toistoaika -1 päivä MIRASYS VMS 7.4 MIRASYS LTD PAGE 61

62 TOISTOPAINIKKEET Toistopainikkeilla käyttäjä voi hallita toiston suuntaa ja nopeutta. Liukukontrolli painikkeiden alapuolella näyttää toiston nopeuden, joka voi olla normaalinopeuden lisäksi hitaat nopeudet 1fps, 0.1x ja 0.5x ja nopeutetut nopeudet 2x, 4x, 8x, 16x, 32x tai 64x. Plus tai miinus numeron edessä näyttää toiston suunnan. Toiston nopeutta voi muuttaa liukukontrollin lisäksi klikkaamalla hiirellä toistopainikkeita. Vasemmalla hiiren painikkeella klikkaus lisää toistonopeutta ja oikealla vähentää toistonopeutta. Myös hiiren rullan vieritys liukukontrollin päällä muuttaa toistonopeutta. Suurilla toistonopeuksilla eteenpäin (16 ja 32 kertainen nopeus) nopeus riippuu myös toistavan koneen tehosta, eli heikkotehoisemmilla koneilla saattaa todellinen toistonopeus olla pienempi kuin määritetty. Toistopainikkeista löytyy myös kelaus eteenpäin ja taaksepäin -painikkeet. Näitä painikkeita käyttämällä toistossa ei pyritä näyttämään kaikkia kuvia, vaan osa kuvista hypätään yli. Käytössä on nopeudet 8, 16 ja 32. Jos käyttäjä haluaa mennä reaaliaikaan, toistopainikkeiden vieressä on Nyt - painike, joka vie käyttäjän nykyhetkeen. Toistopainikkeiden vasemmalla puolella on myös step eteenpäin- ja step taaksepäin -painikkeet, joilla voi tehdä frame-by-frame, kuva kerrallaan -toistoa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 62

63 Usein käytetyt näppäimistön pikavalinnat: Pikavalinta Kuvaus Ctrl+Nuoli oikealle Toistoaika +30 sekuntia Ctrl+nuoli vasemmalle Toistoaika 30 sekuntia. Jos ollaan reaaliajassa, hypätään toistotilaan ja aletaan toistaa eteenpäin normaalinopeudella. Ctrl+välilyönti Pause / Tauko Ctrl+Enter Mene reaaliaikaan / nykyhetkeen MIRASYS VMS 7.4 MIRASYS LTD PAGE 63

64 YHDISTELMÄTOISTOTILA Yhdistelmätoistotilassa käyttäjä voi siirtää valittujen kameroiden toistoaikaa vapaasti, pitäen kuitenkin loput näkymän kamerat reaaliajasssa. Tämä sallii esimerkiksi vartijoille nykyhetken valvonnan samalla kun he selvittävät mitä aikaisemmin on tapahtunut. Yhdistelmätoistotilaan siirrytään pitämällä CTRL-näppäin painettuna samalla kun valitaan hiirellä kameroita tai muita laitteita Spotterin ruudulta. Valitut kamerat korostetaan paksulla vihreällä reunuksella. Kameroita voi valita kuinka monta haluaa pitämällä CTRL-näppäin painettuna. Valinnan poisto tapahtuu klikkaamalla jonnekin Spotterin ruudulla kun CTRL-näppäintä ei paineta. Kun yksi tai useampi kamera on yhdistelmätoistotilassa, toistoajan näyttävä vihreä pallo aikapalkissa osoittaa vain näiden kameroiden toistoaikaa. Muut kamerat ovat aina reaaliajassa. Näiden valittujen kameroiden toistoaikaa voi nyt muuttaa aikapalkista, toistonäppäimillä tai esimerkiksi Joystick-ohjaimen toistopyörällä (jog wheel). MIRASYS VMS 7.4 MIRASYS LTD PAGE 64

65 KAMERAKIERTO Käyttäjä voi määritellä kamerakiertoasetukset jokaiselle Spotter-ikkunalle erikseen. Asetuksista voi säätää kierron erikseen välilehdille ja yksittäisille kameroille yhden välilehden sisällä. Kamerakiertokontrollit ovat aikapaneelissa toistopainikkeiden oikealla puolella. Kontrollit aktivoituvat kun Spotterissa on auki enemmän kuin yksi välilehti. Asetukset avataan hammasrataspainikkeesta. Jokaiselle välilehdelle on oma rivi. Erikoisvälilehdet kuten lisäosat on estetty. Jokaisen välilehden voi myös poistaa kierrosta erikseen. Kamerakierto voidaan ohjelmoida vaihtamaan näkymää välilehti kerrallaan tai sitten kiertämään välilehden kamerat yksitellen läpi, näyttäen kamerat yksi kerrallaan. Jos kamerat näytetään yksi kerrallaan, on mahdollista tehdä kamerakierto vain yhdellä Spotter-välilehdellä. Kierron pysähdysajat voidaan muuttaa jokaiselle riville erikseen joko käyttämään default-aikaa tai sitten jotain muuta aikaa. Oletusajan muuttamiseen on eri kontrolli vasemmassa alakulmassa. Vasemmasta alakulmasta saa myös kontrolloitua ajetaanko kamerakiertoa kokoruututilassa vai ei. (Oletusasetus on että ajetaan kokoruututilassa.) MIRASYS VMS 7.4 MIRASYS LTD PAGE 65

66 Kun kamerakierto on päällä, sen indikaattorina kameroiden reunat ovat oranssit ja kamerakiertonuoli painikkeessa on oranssi ja pyörii. Kontrollien alla on myös laskuri joka näyttää jäljellä olevat sekunnit seuraavaan kierron vaiheeseen. Tämän painikkeen vieressä on painikkeet joista voi edetä kierron stepeissä eteenpäin ja palata taaksepäin. Jos käyttäjä tekee mitä tahansa toimintoja Spotterissa, kierto pysäytetään. Kamerakiertoa voi myös käyttää AVM (Agile Virtual Matrix) -videoseinän kanssa operaattorikonsolista. AVM-konsolissa ei kuitenkaan näytetä laskuria seuraavaan vaiheeseen. Usein käytetyt näppäimistön pikavalinnat: Pikavalinta Kuvaus F11 Kamerakierto päälle / pois F12 Hyppää seuraavan kierron vaiheeseen Shift + F12 Hyppää edelliseen kierron vaiheeseen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 66

67 HÄLYTYKSET HÄLYTYSLISTA Spotterissa jokaisella ikkunalla voi olla oma hälytyslista. Lista voi olla ikkunan oikeassa reunassa (oletus) tai sen voi raahata myös Spotter-ikkunan vasempaan reunaan. Listan voi myös piilottaa tai sulkea. MIRASYS VMS 7.4 MIRASYS LTD PAGE 67

68 Piilotetussa tilassa ikkunan otsikko alkaa välkkyä jos uusi hälytys käynnistyy. Kun hälytyslista on auki, tätä välkkymistä ei tapahdu. Hälytyslista näyttää hälytyksen nimen ja prioriteetin, ja näiden jälkeen ajan joka on kulunut hälytyksen käynnistymisestä. Hälytykset on mahdollista kuitata listasta painamalla Kuittaa hälytys -painiketta. Tämä painike on näkyvissä niin kauan kuin hälytys on päällä. On myös mahdollista muuttaa hälytyksen asetuksia niin että hälytys on aina aktiivinen niin kauan kunnes se on kuitattu. Hälytyslistaan mahtuu maksimissaan 100 hälytystä. Jos hälytyksiä on enemmän, vanhin, jo loppunut, hälytys poistetaan. Hälytyslistan alapuolella on valinta sille näytetäänkö listassa kaikki hälytykset vai vain aktiiviset. MIRASYS VMS 7.4 MIRASYS LTD PAGE 68

69 Usein käytetyt näppäimistön pikavalinnat: Pikavalinta Kuvaus F5 Kohdistaa fokuksen ensimmäiseen hälytykseen listalla Ctrl+F5 Näytä / Piilota hälytyslista Enter Avaa hälytyksen laitteet hälytysnäkymään. Välilyönti Kuittaa hälytyksen joka on fokusoitu. HÄLYTYKSIEN VAIMENNUS CLIENT-OHJELMASSA Hälytyslistassa on myös mahdollisuus vaimentaa hälytys. Vaimennus voidaan tehdä klikkaamalla hälytystä listasta hiiren oikealla painikkeella ja valitsemalla esiin tulevasta valikosta vaimennuksen haluttu kesto. Vaimennuksen aikana hälytystä ei näytetä normaalissa listassa. Vaimennus tehdään vain paikallisessa Spotter-ohjelmassa, eli muut työasemat ja järjestelmän palvelimet näkevät hälytykset normaalisti. Myös hälytysten mahdolliset äänet ja ohjelmaan konfiguroidut hälytyspopuptoiminnot vaimennetaan. MIRASYS VMS 7.4 MIRASYS LTD PAGE 69

70 Vaimennettuja hälytyksiä voi olla maksimissaan 50. Vaimennetut hälytykset siirretään hälytyslistan alapuolelle erilliseen listaan jonka saa auki tai kiinni sivulla olevasta kontrollista. Jokaisen vaimennetun hälytyksen vieressä on tieto miten kauan kestää ennenkuin hälytyksen vaimennus poistuu automaattisesti. Hälytyksen vaimennuksen saa milloin tahansa pois poistamalla hälytyksen vaimennettujen hälytysten listasta. Myös vaimennettujen hälytysten aktiivinen tila indikoidaan joten häiritsevää hälytystriggerin poistumista voi seurata myös silloin kuin hälytys on vaimennettu. KADOTETTU KAMERASIGNAALI HÄLYTYKSENÄ releasesta eteenpäin on mahdollista määrittää spotterin asetuksista että signaalin katoaminen kameraan näytetään audiovisuualisesti sekä hälytyslistassa että soittamalla hälytysääni. Asetuksen käyttöönottamiseksi pitää ensin Spotterin asetuksista (hälytykset välilehti) määritellä kohdassa Kadotettu signaali asetus käyttöön. Haluttaessa äänihälytys, sen voi määrittää alasvetovalikosta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 70

71 Kadotettu signaali hälytyksen käyttöönotto vaatii vielä sen, että avataan hälytyslista ja aktivoidaan kadotettu signaali tapahtumat -valinta. Signaalin katoaminen näkyy hälytyslistassa näin. MIRASYS VMS 7.4 MIRASYS LTD PAGE 71

72 Äänihälytys kuuluu myös vaikka hälytyslista ei olekaan auki. HÄLYTYSVÄLILEHTI Hälytykseen liittyvät laitteet voi avata hälytysvälilehdelle. Käyttäjä voi määritellä Spotterin asetuksiin millä tavalla avaaminen tapahtuu. Hälytykset voi joko avata kaikki yhteen välilehteen koko sovelluksessa, kaikki yhteen välilehteen jokaisessa ikkunassa tai sitten jokainen uusi hälytys avataan omalle välilehdelleen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 72

73 Asetuksissa määritellään myös mistä kohdasta toistoa hälytys näytetään kun se avataan. Vaihtoehdot ovat: hälytystriggerin alkaminen (oletus), esitallennuksen alusta, reaaliaikaisena, tai tietty sekuntimäärä ennen hälytystriggeriä. Avattaessa hälytyksen nimi tulee näkyviin hälytysvälilehden nimeksi. Hälytysvälilehden ikoni on erinäköinen kuin normaali laitevälilehden ikoni. Ikoni myös näyttää hälytyksen statuksen. HÄLYTYKSEN VIENTI VIDEOLEIKKEEKSI Hälytyksen voi joko raahata hälytyslistasta mediavientialueelle tai valita Lisää tallennuslistaan hiiren oikealla näppäimellä näkyviin tulevasta valikosta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 73

74 HÄLYTYSHAKU Hälytyshaku on erillinen välilehti. Haun saa auki plugin-listasta. Haku aloitetaan valitsemalla ajanhetki josta eteen- tai taaksepäin haku halutaan suorittaa. Haun voi rajoittaa haluamaansa hälytyksiin valitsemalla halutut hälytykset listasta. Näkyviin tulevien hakutulosten määrän voi rajoittaa alasvetovalikosta. MIRASYS VMS 7.4 MIRASYS LTD PAGE 74

75 Haun käynnistämispainikkeet on välilehden oikeassa reunassa. Pause -painikkeen vasemmalla puolella on Haku taaksepäin -painike, ja oikealla puolella Haku eteenpäin -painike. Ne käynnistävät haun valitusta hetkestä taakse- ja eteenpäin. Oikealla on vielä pikavalinta nykyhetkestä taaksepäin suoritettavalle haulle. Pause - painike pysäyttää käynnissä olevan haun haluttaessa. Jos halutaan esimerkiksi 50 tulosta ja suoritetaan haku taaksepäin, järjestelmö päivittää päivämäärä ja aikakenttien ajan haun jälkeen siihen aikaan mistä viimeinen löydetty tulos löytyi. Tämä tehdään sen takia että käyttäjä voi suoraan painaa monta kertaa hakupainikkeita ja hyppää määrittelemänsä tulosmäärän verran eteen tai taaksepäin. Hakutulokset ilmestyvät listaan jossa näkyy hälytyksen nimi, alkamisaika ja kesto. Listan voi järjestää klikkaamalla haluamaansa otsikkoa. Viemällä hiiren kohdistimen hälytyksen päälle näyttää tooltipissä lisätietoja hälytyksestä. Tuplaklikkaamalla hälytystä se avautuu hälytysvälilehdelle. MIRASYS VMS 7.4 MIRASYS LTD PAGE 75

76 HÄLYTYSPONNAHDUSIKKUNA Hälytysponnahdusikkunaa voidaan käyttää huomauttamaan käyttäjää uudesta hälytyksestä. Hälytysponnahdusikkuna on uusi välilehti, ja sen voi avata pluginlistasta tai Uusi välilehti -valikosta. Kun hälytysponnahdusikkuna on auki, uudet aktiiviset hälytykset aukaisevat triggerja actionlaitteet automaattisesti ikkunaan, ja ne pysyvät näkyvillä niin kauan kuin hälytys on päällä. Kun ei ole yhtään aktiivista hälytystä, tämä näkyy ponnahdusikkunan taustatekstissä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 76

77 Hälytysponnahdusikkunan käyttäytymiseen on useita asetuksia Spotter-asetuksissa. Käyttäjä voi määrittää avataanko ikkuna automaattisesti jos se ei ole auki, tai pompautetaanko hälytysponnahdusikkunan sisältävä Spotter-ikkuna näkyviin jos se on taustalla. Käyttäjä voi myös kontrolloida kuinka kauan avattuja laitteita näytetään. Suositeltavin tapa käyttää hälytysponnahdusikkunaa on omistaa sille täysin erillinen hälytysponnahdusnäyttö ja avata ikkuna tähän näyttöön. Tällöin ikkuna ei haittaa Spotterin muuta käyttöä, mutta toimii tehokkaasti hälytysindikaattorina. Hälytysponnahdusikkunaa voi käyttää myös AVM-konsolin kautta, se on itse asiassa ainoa plugin jonka käyttäminen on järkevää AVM-konsolissa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 77

78 PROFIILIKARTAT System Manager -sovelluksen profiiliasetuksissa on mahdollista lisätä karttoja profiiliin. Profiilikartoissa kartta- tai pohjapiirroskuvaan voidaan raahata kameroita ja kansioita ja näin rakentaa kartta tai pohjapiirros josta kameroita voi avata. Huomaa: Karttapohjana voidaan käyttää mitä tahansa kuvaa. Lisätietoja järjestelmän hallinnointiohjeessa. Profiilikartta-plugin näyttää karttakuvan ja laitteet. Laitteet voi positioida tarkkaan joko suoraan asennuspaikkaan tai hieman sivuun ja lisätä paikkamerkin joka osoittaa kameran tarkan paikan. Kameran tai laitteen nimen voi myös piilottaa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 78

79 Profiilikartta avataan joko plugin-listasta tai avaamalla se Uusi välilehti -valikosta. Jos kartta on määritelty profiilille, se avataan automaattisesti päätasolle. Kartan sisältämät kansiot ja tasot näytetään painikkeina vasemmassa yläkulmassa. Kartta voi sisältää kameroita, audio, inputteja ja outputteja ja tekstidataa. Kartalla olevat laitteet näyttävät tilaansa samalla tavoin kun laitepuussa: jos laite kuuluu hälytyslaitteisiin, se korostuu myös kartalla keltaisena. Jos karttavälilehti on auki ja päällimmäisenä, ja käyttäjä tuplaklikkaa laitepuusta jotain kartalla olevaa laitetta, se korostetaan animaatiolla kartalla. Jos karttavälilehti ei ole auki, käyttäjä voi klikata laitetta laitepuussa hiiren oikealla näppäimellä ja valita valikosta Näytä kartalla. Tämä avaa kartan ja korostaa laitteen sijaintia. Laitteen tuplaklikkaaminen kartalla avaa laitteen uuteen välilehteen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 79

80 LIIKEHAKU Liikehaku on plugin eli se avataan jälleen samalla tavalla, plugin-valikosta tai Uusi välilehti -valikosta. Haku aloitetaan valitsemalla kamera johon hakukohdistetaan tuplaklikkaamalla tai raahaamalla kamera välilehteen. Liikehaku toimii vain jos käyttäjällä on oikeus katsoa kameran tallennettua materiaalia. MIRASYS VMS 7.4 MIRASYS LTD PAGE 80

81 Hakulogiikka on sama kuin muissakin haku-plugineissa, ensin valitaan päivämäärä ja kellonaika mistä haku halutaan aloittaa. Tämän jälkeen painetaan hakunäppäintä joka aloittaa haun valitusta ajasta eteenpäin. Haun asetuksia voi muuttaa hammasratas-ikonin alta aukeavasta valikosta. Eri tunnistusmetodit sopivat erilaisiin tilanteisiin, sisätiloissa on hyvä käyttää vertailevaa tunnistusta, ulkotiloissa tai vaihtelevassa valaistuksessa parhaiten toimii keskimmäinen vaihtoehto, mukautuva tunnistus. Hermeneuttinen tunnistus sopii moniin tilanteisiin mutta on edellisiä hitaampi. Myös tunnistuksen herkkyyttä ja muuttuvien kuvapikseleiden määrää voi säätää oletusasetuksista haun tarkentamiseksi. Hakumaskia voi muokata kamerakuvan alapuolelta. Maskin voi poistaa kokonaan tai osittain ja maalata maskiin alueita joissa tapahtuvasta liikkeestä ollaan kiinnostuneita. MIRASYS VMS 7.4 MIRASYS LTD PAGE 81

82 Hakutulokset ilmestyvät hakuasetusten alapuolle pieninä kuvina, ns. thumbnaileinä. Kuvakkeiden alapuolella näkyy liikeen ajankohta ja kesto. Tuplaklikkaamalla kuvaketta kamera avataan toistotilaan valitusta ajasta. Jos käyttäjä haluaa jatkaa hakua eteenpäin, välilehden oikeassa alareunassa on Hae lisää -painike jolla hakua voi jatkaa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 82

83 AGILE VIRTUAL MATRIX -OPERAATORIKONSOLI Agile Virtual Matrix (AVM) on tehokas ja joustava tapa hallita minkä kokoista IPmatriisia tahansa. AVM:n päähallinta tapahtuu operaattorikonsolin kautta. Konsolista näkee AVMmonitorien auki olevien kameroiden korkearesoluutioiset thumbnail-kuvakkeet ja monitorien tilan, ja monitoreja voi hallita konsolin kautta. Monta konsolia voi olla yhtäaikaisesti yhteydessä AVM-matriisiin (rajoitettu lisenssissä) ja kaikki yhteydessä olevat konsolit synkronoidaan automaattisesti keskenään, joten niillä voi ohjata AVM-matriisia samanaikaisesti. AGILE VIRTUAL MATRIX -KONFIGURAATIO Konfiguroinnista on olemassa erillinen ohje. AVM Configuration Guide. MIRASYS VMS 7.4 MIRASYS LTD PAGE 83

84 AVM-OPERAATORIKONSOLIN KONFIGURAATIO AVM-operaattorikonsoli avataan plugin-valikosta tai Uusi välilehti -valikosta. Käyttäjällä jolla on hallintaoikeudet (administration) on mahdollisuus säätää AVMkonsolin asetuksia, eli asetuspainike on tarjolla konsolin oikeassa yläkulmassa. Yhteys AVM Display Server (DS) -monitoreihin saadaan kun annetaan DS-koneen IP-osoite ja nimi ja haluttu monitorin numero. Tämä konfiguraatio rakennetaan tyypillisesti järjestelmän pystytysvaiheessa, eikä sitä tarvitse toistaa monta kertaa. Kun monitorikonfiguraatio on tallennettu, ensimmäinen asettelu joka sisältää AVMmonitorit voidaan luoda, tallentaa ja jakaa muille käyttäjille. On suositeltavaa luoda asettelu jossa ei ole mitään sisältöä auki ja jakaa se kaikille käyttäjille. AVM-konsoli on näyttää thumbnail kopion AVM-monitorien sisällöstä ja konsolin kautta voidaan käyttää osaa Spotterin toiminnoista. MIRASYS VMS 7.4 MIRASYS LTD PAGE 84

85 Välilehtivalikossa voi tehdä seuraavat toiminnot: Uusien välilehtien luominen, välilehtien sulkeminen, uudelleen järjestäminen, uudelleen nimeäminen, välilehtien kopiointi ja siirto Automaatticrop ja VCA-korostuksen kontrollointi Spotterin näyttötilan (kiinteät gridit ja automaatti-grid) kontrollointi Näytä / piilota hälytyslista DS-monitorista Pluginien avaaminen (vain hälytysponnahdusikkuna on järkevä tällä hetkellä) Työkaluvalikossa (kameran päältä) voi tehdä seuraavat toiminnot: Kuvan näyttöasetukset ja ThruCast-asetukset Kameran nimen ja aikaleiman näyttäminen ja väriasetukset. Automaattinen kuvanrajaus Automaattinen virtuaalizoom Valittu monitori AVM-konsolissa näytetään paksulla valkoisella viivalla monitorin ympärillä. AVM DS -monitorissa näytetään samanlainen valkoinen korostus lyhyen aikaa kun monitoria klikataan hiiren vasemmalla painikkeella. Valittu kamera monitorin sisällä näytetään katkoviivalla. MIRASYS VMS 7.4 MIRASYS LTD PAGE 85

86 Aikapalkki ei ole näkyvissä eikä käytettävissä kun AVM-konsoli on näkyvissä. Toiston aikaa voi hallita päivämäärä ja aikakontrolleilla ja toistopainikkeilla normaalisti. Valittu monitori hyppää live-kuvasta tallenteeseen (playback) käytettäessa aika- tai toistopainikkeita ja samalla sen kameroiden reunat muuttuvat valkoisesta vihreäksi osoittaamaan että ollaan toistotilassa. KAMEROIDEN AVAAMINEN, SIIRTÄMINEN JA KOPIOIMINEN Kameroita ja laitevälilehtiä voi siirtää ja kopioida AVM-konsolista normaaliin Spotterikkunaan ja välilehteen ja takaisin. On myös mahdollista samalla tavalla siirtää ja kopioida sisältöä yhdestä AVM-konsolivälilehdestä toiseen AVM-konsolivälilehteen. Siirto tapahtuu yksinkertaisesti raahaamalla kamera yhdestä paikasta toiseen. Kopiointi tapahtuu pitämällä CTRL-näppäin pohjassa. Koska versiossa 7.4 on yhdistelmätoistotila joka aktivoituu painettaessa CTRLnäppäin pohjaan ennen laitteen valintaa, kopiointi kannattaa suorittaa niin että lähtee raahaamaan sisältöä ja painaa CTRL-näppäimen pohjaan vasta tämän jälkeen. Sisällön kopiointia voi käyttää siihen että kopioi AVM-monitorin sisällön nopeasti normaaliin Spotter-ikkunaan esimerkiksi jonkun tapahtuman tutkimista varten. Kun MIRASYS VMS 7.4 MIRASYS LTD PAGE 86

87 tietty toistopaikka on löydetty, voidaan sisältö (ja toistokohta) siirtää takaisin AVMmonitoriin samalla tavalla. Uudet kamerat avataan konsoliin samalla tavalla kuin normaaliin Spotter-ikkunaan valitaan ensin monitori ja välilehti mihin kamerat halutaan ja sitten joko tuplaklikataan kamerat auki laitepuusta tai raahataan ne haluttuun monitoriin. Myös laitenumerointia voidaan käyttää. Kameroiden kuvat AVM-monitorissa ovat versiossa 7.4 korkearesoluutioisia thumbnail-kuvia. Ne on mahdollista konfiguroida myös päivittymään automaattisesti (lisätietoja Mirasys:in asiakaspalvelusta). NUMERONÄPPÄIMISTÖN KÄYTTÄMINEN KAMEROIDEN JA MONITORIEN VALINTAAN Kun konsoli on valittuna, näppäimistön numeronäppäillä kontrolloidaan AVMmonitorien valintaa, ei paikallisen Spotterin ikkunoiden valintaa. Esimerkiksi siis näppäilemällä tällöin numero 3 ja plus valitsee AVM-monitorin numero 3, ja näppäilemällä 4 ja Enter, kamera numero 4 avataan aktiiviseen monitoriin. Jos käyttäjä haluaa valita paikallisen Spotterin ikkunan numero kolme, pitää hänen ensin valita joku muu Spotter-ikkuna, jotta AVM-konsoli ei ota numeronäppäilyjä vastaan. PTZ-OHJAUS AVM:SSÄ On mahdollista ohjata joystickillä PTZ-kameraa AVM-konsolin välityksellä. Hiirellä tai nuolinäppäimillä ohjaus ei ole mahdollista. On kuitenkin paljon helpompaa ohjata PTZ-kameraa paikallisessa Spotterissa, koska AVM:n tapauksessa ohjattavan kameran kääntyvä kuva näkyy vain AVM DS -monitorissa. AVM-konsolin kuva ei päivity tarpeeksi tiheästi jotta ohjaus tätä kautta olisi helppoa. KAMERAKIERROT Kamerakierrot toimivat AVM:ssä samalla tavalla kuin normaalispotterissa. Käyttäjä voi valita AVM-monitorin konsolin kautta, ja sitten määritellä tämän monitorin ja sen välilehtien kamerakiertoasetukset. Kierto käynnistyy painamalla Käynnistä/pysäytä kamerakierto -painiketta. Kierron ollessa käynnissä kameroiden reunat on korostettu oranssilla sekä konsolissa että seinämonitorissa, samalla tavalla kuin lokaalispotterissa. Ainoa ero normaaliin kamerakiertoon on että AVM-kamerakierto on aina täyden ruudun tilassa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 87

88 ASETTELUT Kaikki monitorien asetukset, välilehdet, välilehtien nimet ja järjestykset, auki olevat kamerat, streamausasetukset, kuvaleima-asetukset yms. tallentuvat asetteluihin kun käyttäjä tallentaa asettelun AVM-konsolin ollessa auki. Asettelujen käyttäminen on helppo ja nopea tapa päivittää AVM-seinämonitoririvistö uudella sisällöllä joko kokonaan tai vain osittain. Jos halutaan päivittää auki olevista AVM-seinämonitoreista vain osa, tallennetaan AVM-konsolilayout jossa ne monitorit, joiden sisältöön ei haluta koskea, jätetään tyhjäksi. Tällaisen asettelun lataaminen päivittää Spotterin oletusasetuksilla vain ne monitorit joissa asettelun tallennushetkellä oli sisältöä. Yhdistettynä asettelujen aikataulutettuun lataamiseen näillä keinoin on mahdollista jopa päivittää koko rakennuksen valvontamonitorit automaattisesti, myös miehittämättömät monitorit. AVM-konsolille on Spotter asetuksissa kaksi asetusta joita voi säätää erikoistapauksia varten. Ensimmäinen asetus määrittää miten Spotter toimii kun joku käyttäjä ottaa yhteyden AVM-videoseinään. Oletusasetuksena (ei rastia) yhteyttä muodostettaessa käyttäjälle näytetään mitä kameroita AVM-seinällä on auki juuri sillä hetkellä. Jos tämä asetusruutu käännetään päälle eli laitetaan rasti ruutuun, sitten kun käyttäjä ottaa yhteyden AVM-seinään MIRASYS VMS 7.4 MIRASYS LTD PAGE 88

89 (esimerkiksi loggaa sisään) silloin seinä päivitetään vastaamaan viimeistä tilannetta kun käyttäjä loggasi ulos. Toinen asetus määrittää miten toimitaan jos on tallennettu asettelu jossa on tyhjiä monitoreja. Oletuksena (ei rastia) tällöin ei kosketa niiden monitorien sisältöön jotka olivat tyhjinä konsolissa kun asettelua tallennettiin. Näin voidaan esimerksi tehdä asetteluja joissa vain yhden monitorin sisältöä vaihdetaan. Jos tämä asetus käännetään päälle (laitetaan rasti ruutuun), sitten ladattaessa asettelua jossa on tyhjiä monitoreja, AVM myös päivittää monitoreista tyhjät. MIRASYS VMS 7.4 MIRASYS LTD PAGE 89

90 ASETUKSET TUNNISTETIEDOT Spotter-asetusten ensimmäisellä välilehdellä käyttäjä voi muuttaa kieltä, salasanaa, määritellä käytetäänkö automaattista sisäänkirjautumista, ja käytetäänkö automaattista käyttöliittymän lukitsemista tai uloskirjautumista. Jos järjestelmä on asetettu kahden salasanan tilaan (katso Administration guidesta lisätietoja) tässä näkymässä voidaan vaihtaa molemmat salasanat. Tällöin näkymä näyttää tältä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 90

91 Kun vaihdetaan kumpaa tahansa salasanaa tai molempia yhtäaikaa, ensin käyttäjän tai käyttäjien pitää syöttää molemmat salasanat. Tämän jälkeen näkymä näyttää tältä: Nyt käyttäjä(t) voivat syöttää uudet salasanat. On huomioitava että vaikka vain toinen salasana muutetaan, molemmat salasanat pitää kirjoittaa uudestaan, muussa tapauksessa salasana muuttuu tyhjäksi. MIRASYS VMS 7.4 MIRASYS LTD PAGE 91

92 Jos Piilota käyttöliittymä lukittaessa on päällä. Spotterin sisältöä ei voi nähdä jos käyttöliittymä lukitaan manuaalisesti (CTRL-L) tai automaattisesti. Automaattinen lukitus ja uloskirjautuminen ovat vaihtoehtoisia valintoja, vain toinen näistä voi olla valittuna. Ajan säätämiseen käytettävä liukukontrolli aktivoituu kun jompikumpi näistä asetuksista on valittu. Liukukontrollilla voi säätää miten kauan Spotter pysyy auki jos käyttäjä ei käytä Spotteria (liikuta hiirtä tai säädä Spotteria näppäimistöltä). Jos automaattinen sisäänkirjautuminen on valittu, käyttäjän ei tarvitse kirjoittaa käyttäjänimeään ja salasanaansa loginruutuun Spotterin käynnistyessä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 92

93 DATAN TALLENNUSASETUKSET Videon tallennusasetuksissa määritetään oletussijainti ja -nimi exportoitaville videoleikkeille. Myös oletusformaatti voidaan määritellä. Logo (määritellään System manager sovelluksessa) lisätään leikkeisiin jos asetus on päällä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 93

94 KUVAN TALLETUSASETUKSET Samalla tavalla kuten edellisessa välilehdessä, näissä asetuksissa säädetään exportoitavan still-kuvan oletustalletussijainti, nimi, formaatti ja kameran nimi ja aikaleimojen laittaminen kuviin. HÄLYTYSASETUKSET Hälytykset -asetusnäkymä jakautuu hälytysnäkymän asetuksiin ja hälytysponnahdusikkuna-asetuksiin. Näiden asetukset on käsitelty tarkemmin kohdassa Hälytykset. PLUGINKOHTAISET ASETUKSET Tässä näkymässä määritellään asetukset Spotteriin asennetuista lisäosista eli plugineista. Asetusnäkymä voi siis olla hieman erilainen jos järjestelmään on asennettu myöhemmin erilaisia lisäosia. Normaalisti tässä osassa on kuitenkin ainakin kaksi pluginia: Web Browser eli webselain ja Camera VCA visualization. MIRASYS VMS 7.4 MIRASYS LTD PAGE 94

95 Web-selaimelle voi asettaa seuraavat asetukset: Kotisivu: Plugin ottaa yhteyden tähän sivuun kun se avataan. Tämän sivun voi asettaa esimerkiksi yhtiöm kotisivulle tai sitten esimerkiksi Intranetiin rakennetun hälytysohjeistussivulle. Mahdollisuuksia on monia. Käyttäjän oikeudet ja mitä komponentteja näytetään. Tässä osiossa voi säätää pystyykö käyttäjä menemään muualle webissä ja voiko hän päivittää sivujen sisältöä. Näiden asetusten säädöllä voidaan estää loppukäyttäjää surffaamasta muualla verkossa, vaikka Web browser -plugin olisikin asennettu. Asetusten säätämisen jälkeen pitää System Managerin plugin-osiosta käydä ottamassa asetusten säätämisen oikeudet pois käyttäjäryhmältä. Selainversio. Plugin sisältää sisäänrakennettuna Internet Explorer versiot IE7 IE11. Jos jokin web-sivu ei näytä toimivan oikein vanhalla versiolla, kannattaa kokeilla muuttaa asetusta uudempaan. Version vaihdon jälkeen pitää huomata painaa Päivitä versio painiketta ennenkuin tallettaa asetukset. MIRASYS VMS 7.4 MIRASYS LTD PAGE 95

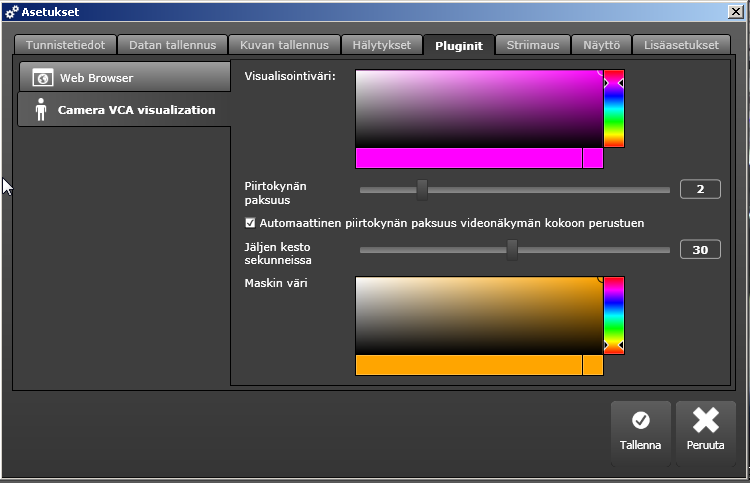

96 Camera VCA visualization -kohdassa voidaan kontrolloida liikekorostuksen ja liikkeen hännän piirtovärejä ja hännän piirron pituutta sekunneissa. Jos AVM-konsoli on lisätty järjestelmään, sen asetukset näytetään tässä. AVMkonsolin asetuksista kerrotaan muualla tässä dokumentissa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 96

97 STREAMAUSASETUKSET Streamausasetuksissa voi kontrolloida miten kamerat toimivat multistreamingin ja ThruCastin kanssa. Multistreaming-kohdassa määritellään mitä kameran streamia käytetään katseluun (jos multistreaming on kameralle konfiguroitu) Thrucast kohdassa määritetään mikä ThruCast-tila on oletusvalinta kun avataan kameroita, joita ei ole vielä koskaan avattu. Oletussuoratoistoasetuksissa määritetään onko kameran piirto oletuksena jatkuvaa, liikkeeseen perustuvaa, vai liikkeeseen perustuvaa mutta kuitenkin vähintään yhden sekunnin välein päivitettävää. MIRASYS VMS 7.4 MIRASYS LTD PAGE 97

98 NÄYTTÖASETUKSET Näyttöasetuksissa voi määritellä näytetäänkö kameroille oletuksena niiden nimi ja aikaleima kun ne avataan, sekä kontrolloida millä värillä, fontin reunavärillä ja kiinteällä taustalla nämä arvot piirretään kamerakuvan päälle. Kameroille voi valita yksitellen sopivat fonttiasetukset kameran päälle ilmestyvästä kamera työkalupalkista. MIRASYS VMS 7.4 MIRASYS LTD PAGE 98

99 LISÄASETUKSET Lisäasetuksissa on harvemmin käytettyjä mutta voimakkaita asetuksia. Ensimmäinen osa tämän välilehden asetuksista käsittelee Näytetäänkö loppukäyttäjän lisenssisopimus (EULA) käynnistettäessä Näytetäänkö poistumisen vahvistuskysely poistuttaessa sovelluksesta MIRASYS VMS 7.4 MIRASYS LTD PAGE 99

100 Näytetäänkö videon ja kuvan tallennusikkunan asetuskysely kun dataa tai kuvia tallennetaan Korostetaanko valittu kamera välilehdellä Tämän asetuksen vieressä on videon puskurointiasetus. Puskurointi tallettaa kuvia kameralta tulevasta kuvavirrasta ja analysoi miten nopeasti ne pitäisi näyttää jotta saadaan mahdollisimman tasainen live-kuvan toisto. Muistinkulutus ja prosessorin tehonkäyttö kasvaa asetuksen ollessa päällä. Puskurointiasetuksissa voi myös määrittää näytetäänkö toistoa puskuroitaessa puskuroidaan.. animaatio ja näyttöä himmennetään. Oletuksena tämä asetus on pois päältä. Kolmas osa tätä asetusvälilehteä käsittelee täyskuvatilassa näytettäviä ylä- ja alapalkkia. Jos ruutu Piilota komponentit koko ruudun tilassa ei ole valittu, kokoruututilassa näytetään aina Spotterin ylä- ja alapalkki. Jos asetus on aktiivinen, ylä- ja alapalkki katoavat määrätyn ajan kuluttua, jos hiirtä ei liikuteta (toinen asetuksen kohta missä on ajan valinta alasvetovalikkossa) tai sitten ne on piilotettu aina. MIRASYS VMS 7.4 MIRASYS LTD PAGE 100

101 Jos komponentit on aina piilossa, kokoruututilasta pääsee pois ESC-näppäimen painalluksella. Ulkoista API:a (Application Programming Interface) käytetään muun muassa AVMohjaukseen. AVM-konsolissa ja DS-koneissa tämän asetuksen pitääkin olla aina päällä, ja määritelty portti pitää kirjoittaa AVM-konsolin monitoriasetuksiin. Ulkoista API:a voi käyttää myös muihin Spotterin komentoihin. Lisätietoja Mirasysin asiakaspalvelusta. VCA käyttö -asetusta suositellaan käytettävän vain tapauksissa joissa on käytössä kolmannen osapuolen videoanalytiikka joka on integroitu järjestelmään. Muissa tapauksissa on suositeltavaa pitää tämä asetus aina pois päältä. Yhdistetään uudelleen Master-palvelimeen asetuksella voidaan säätää miten Spotter käyttäytyy jos Master-palvelimen yhteys katkeaa. Oletuksena Spotter kirjautuu ulos kun yhteys katkeaa (asetus pois päältä). Jos asetus käännetään päälle Spotter jää odottamaan kunnes Master-palvelimen yhteys palaa. Yhteyttä koetetaan muodostaa aluksi lyhemmin väliajoin, mutta yhteydenmuodostuksen uudelleenyrityksiä harvennetaan kunnes yhteyttä koetetaan muodostaa yhden kerran minuutissa. Jos järjestelmässä on verkko tai muita yhteysongelmia, suositellaan tämän asetuksen päällelaittoa ja ThruCast-konfigurointia. Viimeinen asetus tällä välilehdellä on kirjanmerkkien näyttö. Oletuksena näytetään aikapalkissa kaikki kirjanmerkit, myös ne joiden kamerat eivät ole auki. Jos asetus muutetaan toiseen asentoon, näytetään aikapalkilla vain ne kirjanmerkit joiden sisältämät kamerat on auki Spotter-välilehdellä. Usein käytetyt pikanäppäinkomennot: PIkavalinta Kuvaus F3 Näytä asetukset-ikkuna MIRASYS VMS 7.4 MIRASYS LTD PAGE 101

102 ARKISTOT ARKISTON LUONTI Arkiston luonti on mahdollista vain jos lisenssi sallii sen. Arkiston luonti aloitetaan Spotterissa valitsemalla valikosta kohta Luo arkisto. Käyttäjä voi seuraavaksi valita tallentavan palvelimen, lisätä arkiston nimen ja valinnaisen salasanan ja määritellä tallennetaanko arkisto palvelimen levylle vai verkkolevylle. HUOMAA: Arkisto tallentuu palvelimelle, koska arkistoinnin tekee palvelin, ja arkistojen koko on huomattavan suuri. Arkistointi verkkolevylle voi olla myös haasteellista jos verkko on kuormitettu. Suosittelemme kokeilemista mikä tapa arkistoida toimii parhaiten. On myös mahdollista erilaisin apuohjelmin (script) siirtää palvelimelle arkistoituja materiaaleja myöhemmin johonkin toiseen koneeseen automaattisesti. Arkiston luontiin täytyy myös valita arkistoitavat komponentit ja kesto. Minimikesto on yksi tunti. Arkistoitavat komponentit pitää valita palvelimen kameralistasta, mikä saattaa erota muuten Spotterissa käytössä olevasta profiililistasta. On siis kiinnitettävä huomiota että valitaan oikeat kamerat arkistointiin. MIRASYS VMS 7.4 MIRASYS LTD PAGE 102

103 Oletustallennin on paikallinen palvelin. Jotta käyttäjä voi arkistoida jonkun muun palvelimen kameroiden materiaalia, nykyisen profiilin pitää sallia tämän palvelimen käyttö. Oletuksena arkiston nimi sisältää aikaleiman jolloin arkisto on tehty, mutta käyttäjä voi nimetä arkiston aivan miten tahansa. Arkiston voi halutessaan suojata salasanalla. Maksimipituus arkistolle on yksi viikko. Jos tallennus suoritetaan verkkolevylle, käyttäjän pitää määritellä verkkolevyn käyttäjätunnus ja salasana. MIRASYS VMS 7.4 MIRASYS LTD PAGE 103

104 Komponentit -osa näyttää palvelimen ne laitteet jotka on nykyisessä profiilissa. Video, audio ja tekstidataa voi tallentaa arkistoon. Lisäksi arkistoon tallentuu automaattisesti kirjanmerkit. Laitteiden dataa voi tallentaa arkistoon vain jos exportlupa on annettu profiilin asetuksissa. Jos export-lupaa ei ole, laitteet on estetty listalla. Kun kaikki määritykset on tehty, käyttäjä voi aloittaa arkiston luonnin painamalla Luo -näppäintä. Arkistointi on nyt käynnissä palvelimella. Spotterin käyttöä voi jatkaa normaalisti. Arkistoinnin eteneminen näytetään Spotterin tilapalkissa alhaalla vasemmalla. Arkiston luonnin voi keskeyttää Peruuta -painikkeesta. Kun arkisto on luotu, tilapalkissa näytetään viesti Arkiston luonti valmis. ARKISTON TAI VIDEOLEIKKEEN AVAAMINEN Arkiston avaaminen on asetus käyttäjäroolimäärityksissä System Managerissa, joten se on näkyvissä Spotter-käyttäjille vain jos rooli on sallittu. MIRASYS VMS 7.4 MIRASYS LTD PAGE 104

105 Arkiston ja videoleikkeiden avaaminen katseltaviksi Spotterissa tapahtuu Avaa media -valikkokomennon kautta. Arkisto tai videoleike voidaan sitten valita avautuvassa dialogissa. Jos arkisto on suojattu salasanalla, ennen avaamista kysytään käyttäjältä salasana. Avattu arkisto ja videoleike ovat näkyvissä Spotterissa profiilinvaihtokontrollissa. Tästä kontrollista on mahdollista siirtyä arkiston ja videoleikkeiden katselun ja live kuvan katselun välillä. Vain yksi arkisto tai videoleike voi olla auki kerrallaan yhdessä Spotter-ikkunassa, mutta käyttäjä voi avata useita ikkunoita ja näin saada näkymään monta näkymää yhtäaikaa. Arkistosta voi luoda videoleikkeitä. ARKISTOT JA ASETTELUT Auki olevat arkistot ja videoleikkeet tallentuvat kun tallennetaan asettelu. MIRASYS VMS 7.4 MIRASYS LTD PAGE 105

106 KIRJANMERKIT Kirjanmerkit ovat periaatteessa kommentteja joilla järjestelmän käyttäjät voivat antaa muille käyttäjille muistiinpanoja ja lisätietoja tapahtumista. Niillä myös helpotetaan niiden henkilöiden työtä jotka katsovat tallennettuja klippejä Spotter Playerillä (esimerkiksi Poliisi). Kirjanmerkit luodaan paljolti samaan tapaan kuin videoleikkeet. Kirjanmerkkien luominen aloitetaan videotallennusnäkymästä. Kun kaikki halutut kamerat on lisätty tallennusnäkymään, voidaan painaa Aseta kirjanmerkki -painiketta. Tämä avaa näkymän jossa voidaan antaa kirjanmerkin otsikko ja kuvaus. On myös mahdollista lisätä ja vähentää kirjanmerkkien kameroita kun kirjanmerkkinäkymä on auki. Kirjanmerkkinäkymässä on mahdollisuus jakaa kirjanmerkki muille käyttäjille joilla on oikeus nähdä jaetut kirjanmerkit. MIRASYS VMS 7.4 MIRASYS LTD PAGE 106

107 Tallennuksen jälkeen, kirjanmerkki näkyy aikapalkissa oranssina palkkina. Alkuhetki on merkattu lippuikonilla ja kirjanmerkin otsikko näkyy palkissa. Lisätietoa kirjanmerkistä näkyy tooltipissä kun kohdistin viedään kirjanmerkin päälle. Kirjanmerkin klikkaaminen hiiren vasemmalla zoomaa aikapalkin paremmin näyttämään kirjanmerkkiä. Klikkaaminen hiiren oikealla painikkeella avaa valikon, josta kirjanmerkin saa auki, sen saa poistettua ja sitä saa muokattua. MIRASYS VMS 7.4 MIRASYS LTD PAGE 107

108 Jos useampi kirjanmerkki on samaan aikaan tai lähekkäin, kirjanmerkkilippuun ilmestyy tieto kuinka monta kirjanmerkkiä oranssin palkin alueella on. Palkkia voi edelleen klikata joko hiiren vasemmalla painikkeella (zoomaa lähemmäs) tai oikealla (avautuu lista jossa on kaikki alueen kirjanmerkit valittavissa). Kirjanmerkkejä voi käsitellä, poistaa ja editoida myös kirjanmerkkivalikon kautta. Valikko löytyy asetteluvalikon vierestä Spotterin alapalkista. Kirjanmerkkivalikossa kirjanmerkit ryhmitellään automaattisesti kuukausi- ja päiväryhmiin. Jos halutaan poistaa vanhoja kirjanmerkkejä, se käy kätevimmin kuukausi kerrallaan ryhmän otsikosta. Kirjanmerkkiä poistaessa tulee varmistuskysely, jotta kirjanmerkkejä ei vahingossa poistettaisi. Valikossa näkyy mitkä kirjanmerkit on jaettu muille käyttäjille ja myös muiden käyttäjien jakamat kirjanmerkit merkittynä tiedolla kuka käyttäjä on jakanut merkin. MIRASYS VMS 7.4 MIRASYS LTD PAGE 108

109 Kirjanmerkkejä voi suodattaa joko tekstin tai ajan perusteella Valitsemalla Suodattimet... voi käyttäjä määrittää vapaan merkkijonon, jonka perusteella kirjanmerkkejä suodatetaan. Suodatus tehdään sekä otsikon että kuvauksen perusteella ja tuloksena näytetään vain ne kirjanmerkit jotka sopivat yhteen tekstin kanssa. Ajan perusteella voi suodattaa kahdella eri tavalla. Pika-aikasuodatus mahdollistaa esimerkiksi vain kaksi viikkoa tai uudempien kirjanmerkkien näyttämisen. Esimerkiksi tällaisella asetuksella vältetään kirjanmerkkivalikon kasvaminen ajan myötä liian suureksi. Muitakin asetusmahdollisuuksia toki on. Toinen tapa suodattaa valikkoa on käyttää aikasuodatinta joka näyttää uudemmat tai vanhemmat kirjanmerkit tietystä päivästä alkaen. Tätä asetusta voidaan käyttää jos halutaan puhdistaa järjestelmästä vanhoja kirjanmerkkejä. Kirjanmerkkivalikon painike hälyttää jos joku muu käyttäjä on jakanut uuden kirjanmerkin. Hälytys animoi painikkeen reunat valkoseksi välkkyväksi reunaksi. Hälytys loppuu heti kun painiketta painetaan välittömästi. Uudet, katsomattomat kirjanmerkit näkyvät listassa lihavoituna. Järjestelmän vastuuhenkilö voi määritellä kirjanmerkkien käytölle käyttäjärooleissa rajoituksia eri käyttäjäryhmille. Lisätietoja System Adminstration -oppaasta. Kirjanmerkit näytetään sekä arkistoissa että videoleikkeissä, jos käytetään Spotteria tai Spotter Playeriä materiaalin katsomiseen. Media Playerissä kirjanmerkit eivät näy. MIRASYS VMS 7.4 MIRASYS LTD PAGE 109

110 JOYSTICKIT JA MUUT VASTAAVAT OHEISLAITTEET Voit käyttää mitä tahansa DirectX-yhteensopivaa joystickiä ohjauksessa. Joystick voidaan täysin konfiguroida ja kaikkiin sen näppäimiin voidaan asettaa haluttu toiminto. Joystickin konfigurointi: Ennen joystickin käyttöä, se on konfiguroitava ensin Windowsissa ja sen jälkeen vielä Spotterissa. Joystickin kalibroimiseksi Windowissa avaa Ohjauspaneelin Laitteet ja tulostimet -näkymän Aseta USB peliohjaimet ja seuraa Windowsin opastusta joystickin kalibrointiin. MIRASYS VMS 7.4 MIRASYS LTD PAGE 110

111 Kun kalibrointi on suoritettu, avaa Spotterin Ohjaimet -näkymä alapalkista. Valitse haluamasi laite luettelosta klikkaa Lisää. Konfiguroi joystick. Tämän jälkeen käyttäjä voi määritellä mitä eri joystickin painikkeet ja suunnat tekevät. Tämä tapahtuu klikkaamalla kenttää asetuksissa ja sitten pitämällä painiketta painettuna koystickissä kunnes vihreä palkki on 100%:ssa. Numeronäppäinten konfigurointi kannattaa tehdä järjestyksessä, nolla, yksi, 9. Tällöin välinumerot 2..8 asetetaan automaattisesti. Versiosta 7.4 alkean joystick-asetuksissa voidaan myös muuttaa ohjauspyörän ( jog wheel ) säätöjä (tallenteen esittämisen suunta ja nopeus). Näkymässä on myös painike, joka vie videon takaisin reaaliaikaan. Asetteluiden ja digitaalisten lähtöjen/kytkimien kontrollointi on nyt myös mahdollista joystickin painikkeita käyttäen. Käyttäjä voi syöttää asettelun ja I/O:n numeron ja painaa Valitse asettelu -painiketta, joka avaa kyseisen asettelun. Asetteluiden ja I/O:n numerointia voi muuttaa Laitenumerointi -valikossa. MIRASYS VMS 7.4 MIRASYS LTD PAGE 111

112 On myös mahdollsta kontrolloida PTZ-kameran esiasentoja, kamerakiertoja ja lähtöjä. Esimerkiksi PTZ-kameran esiasentojen ohjaus toimii niin että joystickille ohjelmoidaan ensin PTZ-haltuunottopainike, ja numeropainikkeet, sekä PTZesiasennon ohjauspainike. Tämän jälkeen voidaan PTZ-kamera ottaa komentoon syöttämällä kameran numero ja sen jälkeen PTZ haltuunotto ja sen jälkeen PTZesiasennon numero ja sen jälkeen PTZ esiasento, jolloin kamera kääntyy haluttuun esiasentoon. Lisäksi Joystickille voi ohjelmoida: Voi hypätä live-aikan painikkeen painalluksella Voi exportoida joystick konfiguraation tiedostoon Boi importata muussa koneessa tehdyn konfiguraation tiedostosta Numeronäppäinten ohjelmonti tehdään automaattisesti kun on ohjelmoitu esim. näppäin 1 ja 9 se määrittää välinumerot automaattisesti Kääntösuunnat ohjelmoidaan automaattisesti kun on käännetty kaksi suuntaa Zoom- ja playback-akselien kakkossuunnat ohjelmoidaan automaattisesti. MIRASYS VMS 7.4 MIRASYS LTD PAGE 112

113 LAITTEIDEN NUMEROINTI Kameroille, asetteluille ja digitaalisille lähdöille/kytkimille (I/O:lle) voi asettaa pikavalintanumeroita klikkaamalla Laitteiden numerointia valikossa ja poistamalla ruksin kohdasta Automaattinen kameranumerointi. MIRASYS VMS 7.4 MIRASYS LTD PAGE 113

114 Pikavalintoja voi käyttää Spotterissa näppäimistön erillistä numeronäppäimistöä käyttäen (Huom: Näppäimistön ylärivin numeronäppäimet eivät ole tässä yhteydessä käytettävissä.) Huomaa myös, että laitteen pikavalintanumero näytetään kun hiiri on laitepuussa laitteen kohdalla. Versiossa 7.4 on myös asetteluiden ja kytkimien (layout) numerointi lisätty kyseiseen valikkoon. Käyttäjä voi valita mukautetun asettelun numeron tai käyttää automaattista asettelua. Asettelu voidaan ladata joystickin Valitse layout - painikkeella tai erillisen numeronäppäimistön x - tai * -näppäimellä (kertolaskunäppäin). Digitaalilähtöjä on myös mahdollista käyttää joystickilla. Lähdöt / Kytkimet on mahdollista numeroida laitenumeroinnissa, ja niille on mahdollista ohjelmoida toimintonäppäin joystickin konfiguroinnissa. Profiilikohtaiset pikavalinta-asetukset voi viedä tiedostoon ja tuoda eri koneelle. Tämä nopeuttaa uusien koneiden asetusten määritystä. MIRASYS VMS 7.4 MIRASYS LTD PAGE 114

115 KÄYTTÖLIITTYMÄN LUKITSEMINEN Käyttäjä voi lukita ja kirjautua ulos Spotterista valikosta. Käyttäjä tai järjestelmän vastuuhenkilö voi myös määritellä Spotterin yleisistä asetuksista ja System Manager -sovelluksen käyttäjäasetuksista milloin Spotterkäyttöliittymä lukitaan tai inaktiivinen käyttäjä kirjataan automaattisesti ulos. Inaktiivisuus tarkoittaa, että aktiivinen Spotter-ikkuna ei rekisteröi hiiren liikkeitä tai näppäinpainalluksia. Kun käyttäjä on kirjattu ulos, Spotter kirjautuu ulos VMS-järjestelmästä, sulkee kaikki Spotter-ikkunat ja näyttää sisäänkirjautumisikkunan. Spotterin ollessa lukittuna kaikkien Spotterin ikkunoiden käyttö on estetty. Jos käyttäjä on asettanut Piilota käyttöliittymä lukittaessa, Spotterin kaikki komponentit ovat piilotettuina ja Sovellus lukittu -viesti näytetään. Muutoin käyttäjä voi nähdä Spotterin normaalisti, mutta vuorovaikutus on mahdotonta. Kun Spotter on lukittuna, avausikkuna näytetään. Käyttäjän on syötettävä oikea salasana Spotterin avaamiseksi. Käyttäjä voi pienentää ikkunan. Mikäli ikkuna on minimoitu, näytetään lukkoikoni. Lukkoikoni voidaan vetää minne tahansa ruudulla. Ikonin oikeassa yläkulmassa on palautuspainike, joka palauttaa avausikkunan näkyviin. Sekä avausikkuna, että pienennetty lukkoikoni muistavat viimeisen sijaintinsa ruudulla. Kun Spotter lukitaan ja avataan, Spotterin viestialueella (Spotterin tilapalkin vasemmalla puolella) näkyy ilmoitus. MIRASYS VMS 7.4 MIRASYS LTD PAGE 115

116 KÄYTTÖOHJE (HELP) Versiossa 7.4 Spotter sisältää käyttöohjeen eli helpin. Käyttöohjeen saa auki painamalla F1-näppäintä tai Spotterin plugin-valikosta. Käyttöohje sisältää myös tietoa eri versioiden uusista ominaisuuksista ja myös tarjoaa linkkejä ohjevideoihin Vimeo-palvelussa. Käyttöohjeessa on vapaatekstihakutoiminto mutta se ei ole kontekstisensitiivinen. MIRASYS VMS 7.4 MIRASYS LTD PAGE 116
