1 Dell Latitude 7400 Setup and Specifications Regulatory Model: P100G Regulatory Type: P100G001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Rev. A00

3 Contents 1 Tietokoneen asentaminen Kotelo... 7 Näkymä edestä...7 Näkymä vasemmalta...8 Näkymä oikealta... 8 Kämmentuen kuva... 9 Pohjanäkymä Pikanäppäimet Tekniset tiedot...12 Järjestelmätiedot...12 Suoritin...12 Muisti...12 Tallennuslaitteet...13 Muistikortinlukija Ääni...13 Videokortti Kamera Portit ja liittimet...14 Langaton...15 Langattoman lähiverkkokortin tekniset tiedot...15 WWAN-kortin tekniset tiedot...15 Näyttö Näppäimistö...16 Kosketuslevy...16 Kosketuslevyn eleet...16 Käyttöjärjestelmä Akku...17 Verkkolaite Mitat ja paino...18 Tietokoneympäristö Järjestelmän asennusohjelma...20 Käynnistysvalikko Navigointinäppäimet Boot Sequence (Käynnistysjärjestys)...21 System setup options...21 Yleiset vaihtoehdot Järjestelmän kokoonpano...23 Video-näytön asetukset Tietoturva...26 Contents 3

4 Suojattu käynnistys...29 Intel-ohjelmistosuojan laajennuksen asetukset...29 Suorituskyky Virranhallinta Post-toiminta Hallinta...33 Virtualisointituki Langattoman yhteyden asetukset...34 Huolto Järjestelmälokit...35 BIOS:in päivittäminen Windowsissa...35 Updating BIOS on systems with BitLocker enabled...35 Järjestelmän BIOS:in päivittäminen USB-muistitikun avulla Järjestelmän ja asennusohjelman salasana Järjestelmän asennusohjelman salasanan määrittäminen...37 Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen Ohjelma ohjainten lataaminen Avun saaminen...39 Dellin yhteystiedot Contents

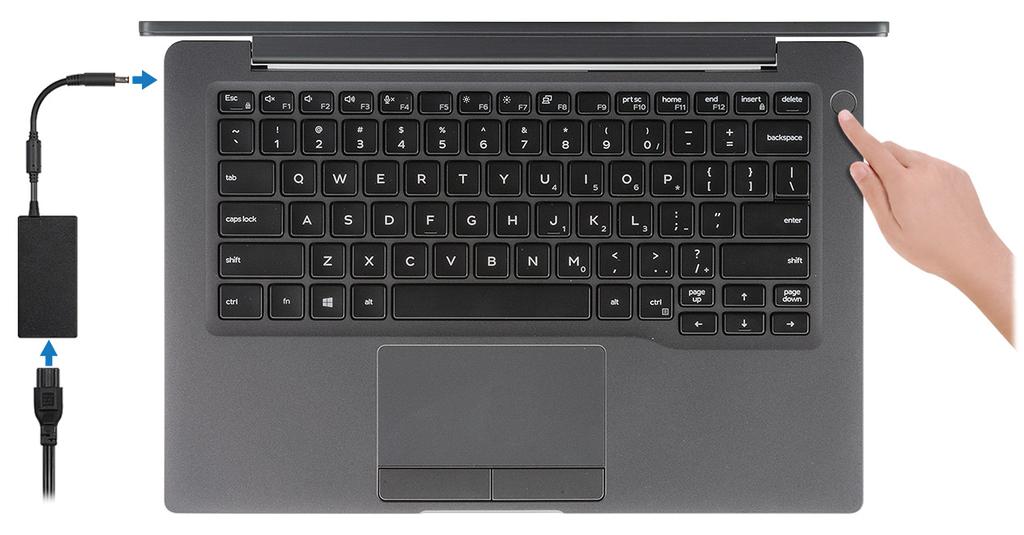

5 Tietokoneen asentaminen 1 1 Kytke verkkolaite ja paina virtapainiketta. HUOMAUTUS: Akkuvirran säästämiseksi akku voi siirtyä virransäästötilaan. 2 Viimeistele Windowsin määrittäminen. 3 Suorita asennus loppuun noudattamalla näytön ohjeita. Dell suosittelee seuraavia toimenpiteitä asennuksen aikana: Yhdistä verkkoon, jotta saat Windows-päivitykset käyttöön. HUOMAUTUS: Jos muodostat yhteyden suojattuun langattomaan verkkoon, anna langattoman verkon salasana sitä pyydettäessä. Jos olet yhteydessä internetiin, kirjaudu sisään käyttämällä Microsoft-tiliä tai luo sellainen. Jos et ole yhteydessä internetiin, luo offline-tili. Lisää yhteystietosi Tuki ja suojaus -ruudussa. 4 Etsi ja avaa Dell-sovellukset Käynnistä-valikosta suositellaan Taulukko 1. Paikanna Dell-sovellukset Dell-sovellukset Tiedot Dell Product Registration (Dell-tuoterekisteröinti) Rekisteröi Dell-tietokone. Dell Help and Support -sovellus Tietokoneen asentaminen 5

6 Dell-sovellukset Tiedot Käytä tietokoneen apu- ja tukisovellusta. SupportAssist Ohjelma tarkistaa ennakoivasti tietokoneen laitteiston ja ohjelmiston kunnon. HUOMAUTUS: Uusi tai päivitä takuu napsauttamalla takuun päättymispäivää SupportAssistissa. Dell Update Ohjelma päivittää tietokoneeseen tärkeät korjaustiedostot ja tärkeät laiteohjaimet sitä mukaa kun ne tulevat saataville. Dell Digital Delivery Ohjelma lataa sovellukset, mukaan lukien sellaiset, jotka on ostettu mutta joita ei ole esiasennettu tietokoneeseen. 5 Luo Windows-palautusasema. HUOMAUTUS: Suosittelemme luomaan palautusaseman Windowsin mahdollisten ongelmien vikamääritystä ja korjausta varten. 6 Katso lisätietoja kohdasta USB-palautusaseman luominen Windowsille. 6 Tietokoneen asentaminen

7 2 Kotelo Tässä kappaleessa esitetään kotelo eri suunnista, sen portit ja liittimet sekä FN-pikanäppäinyhdistelmät. Aiheet: Näkymä edestä Näkymä vasemmalta Näkymä oikealta Kämmentuen kuva Pohjanäkymä Näkymä edestä 1 Mikrofonikokoonpano 2 SafeView-kytkin 3 Kamera 4 Kameran merkkivalo Kotelo 7

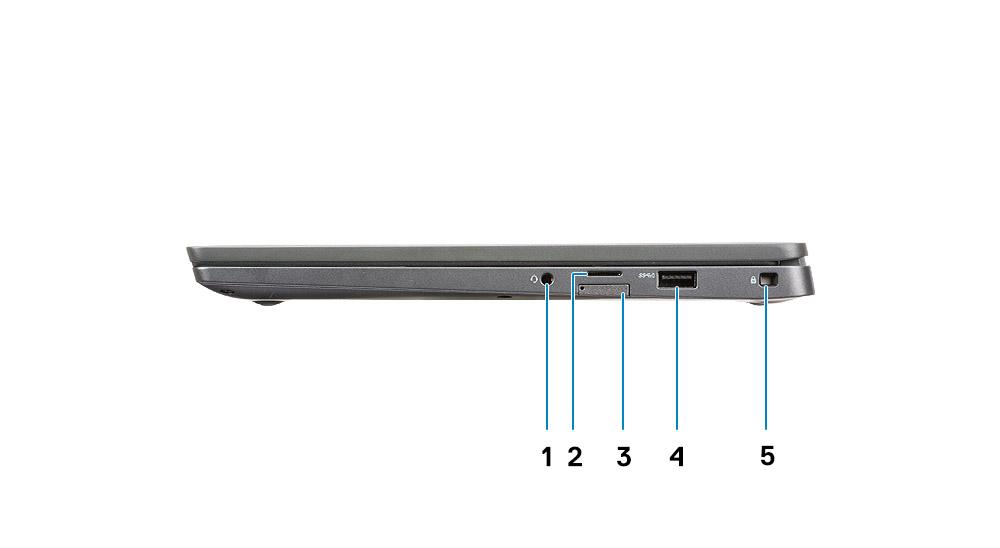

8 5 Mikrofoni 6 Näyttöpaneeli 7 Akun tilan merkkivalo Näkymä vasemmalta 1 Virtasovitinportti 2 USB Type-C 3.1 Gen 2 -portti (Thunderbolt) 3 HDMI 1.4a -portti 4 USB Type-A 3.1 Gen 1 -portti 5 SmartCard-korttipaikka Näkymä oikealta 1 Yleisääniliitäntä (kuulokeliitäntä + mikrofoniliitäntä + linjasisääntulon tuki) 2 MicroSD 4.0 -muistikortinlukija 3 SIM-korttipaikka 4 USB Type-A 3.1 Gen 1 -portit (PowerShare-yhteensopiva) 5 Noble-lukkopaikka 8 Kotelo

9 Kämmentuen kuva 1 Virtapainike (valinnainen sormenjälkilukija ei LED-valoa) 2 Näppäimistö 3 Kosketuslevy Kotelo 9

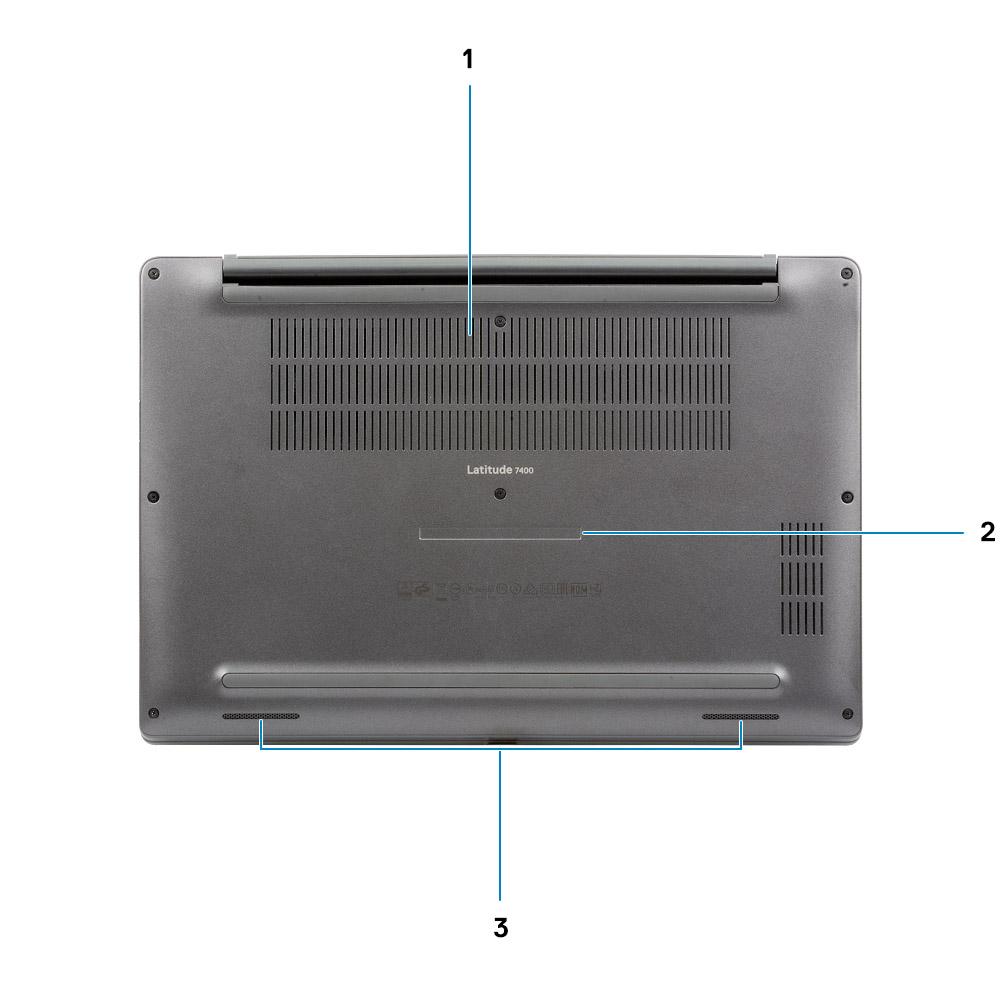

10 Pohjanäkymä 1 Jäähdytysaukko 2 Huoltomerkkitarra 3 Kaiuttimet 10 Kotelo

11 3 Pikanäppäimet HUOMAUTUS: Näppäinmerkit voivat vaihdella näppäimistön kielen mukaan. Pikavalintanäppäimet ovat samat kaikissa kielivaihtoehdoissa. Taulukko 2. Näppäimistön pikavalintojen luettelo Näppäimet Fn + Esc Fn + F1 Fn + F2 Fn + F3 Fn + F4 Fn + F5 Kytke Fn-näppäinlukitus Mykistä ääni Pienennä äänenvoimakkuutta Lisää äänenvoimakkuutta Mikrofonin mykistys Näppäimistön taustavalo HUOMAUTUS: Ei koske taustavalaisemattomia näppäimistöjä. Fn + F6 Fn + F7 Fn + F8 Fn + F10 Fn + F11 Fn + F12 Fn + Insert Vähennä kirkkautta Lisää kirkkautta Vaihda ulkoiseen näyttöön Ota näyttökuva Aloitus Rivin loppu Numeronäppäimistö Pikanäppäimet 11

12 4 Tekniset tiedot HUOMAUTUS: Tuotteet saattavat vaihdella alueen mukaan. Seuraavat tekniset tiedot ovat ainoat tiedot, joita edellytetään toimitettaviksi tietokoneen mukana. Saat lisätietoja tietokoneen kokoonpanosta Windows-käyttöjärjestelmän Ohje ja tuki - kohdasta ja valitsemalla vaihtoehdon tietokoneen tietojen näyttämiseksi. Järjestelmätiedot Taulukko 3. Järjestelmätiedot Ominaisuus Piirisarja DRAM-väyläleveys FLASH EPROM PCIe-väylä Tekniset tiedot Intel-piirisarja 64-bittinen 24 Mt / 32 Mt 100 Mhz Suoritin HUOMAUTUS: Suorittimen numero ei ilmaise suorituskykyä. Suorittimien saatavuus voi muuttua ja se voi vaihdella alueittain/ maittain. Taulukko 4. Suorittimen tekniset tiedot Tyyppi 8. sukupolven Intel Core i5-8265u -suoritin (neliytiminen (QC), 6 Mt:n SmartCache, peruskellotaajuus 1,6 GHz, jopa 3,9 GHz) 8. sukupolven Intel Core i7-8565u -suoritin (QC, 8 Mt:n SmartCache, peruskellotaajuus 1,8 GHz, jopa 4,8 GHz) 8. sukupolven Intel Core i5-8365u -suoritin (QC, 6 Mt:n SmartCache, peruskellotaajuus 1,6 GHz, jopa 4,1 GHz) UMA-näytönohjain Intel UHD Graphics 620 (8. sukupolven Intel Core) Intel UHD Graphics 620 (8. sukupolven Intel Core) Intel UHD Graphics 620 (8. sukupolven Intel Core) Muisti Taulukko 5. Muistitiedot Ominaisuus Muistin vähimmäiskokoonpano Muistin enimmäiskokoonpano Paikkojen määrä Tekniset tiedot 4 Gt 32 Gt Kaksi SoDIMM-moduulia 12 Tekniset tiedot

13 Ominaisuus Muistivaihtoehdot Tyyppi Nopeus Tekniset tiedot 4 Gt - 1 x 4 Gt 8 Gt - 1 x 8 Gt 8 Gt - 2 x 4 Gt 16 Gt - 1 x 16 Gt 16 Gt - 2 x 8 Gt 32 Gt - 2 x 16 Gt DDR MHz Tallennuslaitteet Taulukko 6. Tallennuslaitteiden tekniset tiedot Tyyppi Muotokerroin Liitäntä Kapasiteetti SSD-asema M PCIe / SATA Jopa 1 Tt SSD-asema M (kannattimen kanssa) PCIe 128 Gt Itsesalaava asema (SED) / Opal SED M PCIe NVMe 256 Gt Muistikortinlukija Taulukko 7. Muistikortinlukijan tekniset tiedot Ominaisuus Tyyppi Tuetut kortit Tekniset tiedot Yksi microsd-korttipaikka SD SDHC SDXC Ääni Taulukko 8. Äänitiedot Ominaisuus Kontrolleri Tyyppi Kaiuttimet Liitäntä Sisäinen kaiutinvahvistin Tekniset tiedot Realtek ALC3254 ja Waves MaxxAudio Pro kaksikanavainen High-Definition Audio -ääni Kaksi (suunnatut kaiuttimet) Intel HDA väylä 2 W (RMS) kanavaa kohti Tekniset tiedot 13

14 Videokortti Taulukko 9. Videokortin tiedot Kontrolleri Tyyppi Suorittimen riippuvuus Intel UHD Graphics 620 Kamera UMA 8. sukupolven Intel Core i5 -suoritin 8. sukupolven Intel Core i7 - suoritin Grafiikkamuistin tyyppi Integroitu Kapasiteetti Jaettu järjestelmämuisti Ulkoisen näytön tuki Enimmäistarkkuus HDMI 1.4b 4096 x 2304 Taulukko 10. Kameratiedot Ominaisuus Tarkkuus RGB-kamera: Valokuva: 0,92 megapikseliä Video: x 720, 30 fps Tekniset tiedot Infrapunakamera Valokuva: 0,92 megapikseliä Video: x 720, 30 fps Diagonaalinen katselukulma Diagonaali >/ 86,7 (toleranssi +/- 3%) Pystysuunta >/ 47 Kameroiden määrä 1 / 0 Videon enimmäistarkkuus 1280 x 720 (HD) nopeudella 30 fps Valokuvan enimmäistarkkuus 0,92 megapikseliä (1280 x 720) Portit ja liittimet Taulukko 11. Portit ja liittimet Ominaisuudet Muistikortinlukija USB Tietoturva Telakkaportti Ääni Tekniset tiedot Micro-SD 4.0 -muistikortinlukija (valinnainen) Yksi USB Type-C 3.1 Gen 2 -portti (Thunderbolt) Kaksi USB Type-A 3.1 Gen 1 -porttia (PowerShare-yhteensopiva) Noble-lukkopaikka Älykortinlukija (lisävaruste) Dell USB 3.0 -telakka (UNO) Yleisääniliitäntä (kuulokeliitäntä + mikrofoniliitäntä + linjasisääntulon tuki) 14 Tekniset tiedot

15 Ominaisuudet Video Tekniset tiedot HDMI 1.4 a Langaton Langattoman lähiverkkokortin tekniset tiedot Taulukko 12. Langattoman lähiverkkokortin tekniset tiedot Langattoman kortin vaihtoehdot Kaksitaajuuksinen langaton Qualcomm QCA61x4A ac (2x2) -verkko- ja Bluetooth 4.2 -kortti (ei vpro) Kaksitaajuuksinen langaton Intel Dual-Band Wireless-AC 9560 Wi-Fi -verkko- ja Bluetooth 5.0 -kortti (2x2)(vPro) (Bluetooth valinnainen) Intel Wi-Fi 6 AX200 2x2.11ax 160 MHz + Bluetooth 5.0 WWAN-kortin tekniset tiedot Taulukko 13. Langattoman WAN-kortin tekniset tiedot Langattoman kortin vaihtoehto Mobile Broadband Qualcomm Snapdragon X20 Global Gigabit LTE (valinnainen) Näyttö Taulukko 14. Näytön tiedot Ominaisuus Tyyppi Korkeus (aktiivinen alue) Leveys (aktiivinen alue) Diagonaalinen Luminanssi/kirkkaus (tyypillinen) Virkistystaajuus Tekniset tiedot 14 tuuman HD AG (WXGA 1366 x 768), 220 nitiä, kosketukseton näyttö 14 tuuman FHD AG -näyttö (1 920 x 1 080), 300 nitiä, ei kosketusominaisuutta 14 tuuman FHD AG -näyttö (1 920 x 1 080), 300 nitiä, ei kosketusominaisuutta, Dynamic Privacy Dell SafeScreen - ominaisuus 14 tuuman FHD AG -kosketusnäyttö (1 920 x 1 080), 300 nitiä 173,95 mm (6,84 tuumaa) 309,4 mm (12,18 tuumaa) 355,6 mm 220 nitiä (Super Low Power) / 300 nitiä 60 Hz Tekniset tiedot 15

16 Näppäimistö Taulukko 15. Näppäimistötiedot Ominaisuus Näppäimien lukumäärä Koko Tekniset tiedot 81 (Yhdysvallat) 82 (UK) 82 (Brasilia) 85 (Japani) Täysikokoinen X= 19,05 mm:n näppäinväli Y= 19,05 mm:n näppäinväli Taustavalaistu näppäimistö Asettelu Valinnainen QWERTY/AZERTY/Kanji Kosketuslevy Taulukko 16. Kosketuslevyn tiedot Ominaisuus Tekniset tiedot Tarkkuus 1048 x 984 Mitat Monikosketus Leveys: 99,5 mm (3,91 tuumaa) Korkeus: 53 mm (2,08 tuumaa) Määritettävissä yhden sormen ja monen sormen liikkeet Kosketuslevyn eleet Katso lisätietoja kosketuslevyn eleistä Windows 10:ssä Microsoft-tietämyskannan artikkelista osoitteessa support.microsoft.com. Käyttöjärjestelmä Taulukko 17. Käyttöjärjestelmä Ominaisuus Tuetut käyttöjärjestelmät Tekniset tiedot Windows 10 Home (64-bittinen) Windows 10 Pro (64-bittinen) Ubuntu 16 Tekniset tiedot

17 Akku Taulukko 18. Akkutiedot Tyyppi Mitat Polymeeri, 3-kennoinen, 42 Wh Polymeeri, 4-kennoinen, 60 Wh Polymeeri, 4-kennoinen, 60 Wh (LCL) Polymeeri, 3-kennoinen, 42 Wh Leveys: 95,9 mm (3,78 tuumaa) Pituus: 200,5 mm (7,89 tuumaa) Korkeus: 5,7 mm (0,22 tuumaa) Polymeeri, 4-kennoinen, 60 Wh ja LCL Leveys: 95,9 mm (3,78 tuumaa) Pituus: 238 mm (9,37 tuumaa) Korkeus: 5,7 mm (0,22 tuumaa) Paino (enimmillään) Jännite Elinkaari Latausaika, kun tietokone on sammutettu (arvio) Käyttöaika Lämpötila-alue: Käytön aikana Lämpötila-alue: Säilytyksessä Polymeeri, 3-kennoinen, 42 Wh: 192,5 g (0,42 paunaa) Polymeeri, 4-kennoinen ja LCL: 270 g (0,60 paunaa) 11,4 VDC Polymeeri, 3-kennoinen, 42 Wh, ja 4-kennoinen, 60 Wh (vakiopakkaus): 300 purkaus-latausjaksoa Polymeeri, 4-kennoinen, 60 Wh (LCL): 1000 purkauslatausjaksoa Normaalin lataus: 0 C...50 C : 4 tuntia Pikalataus C: 4 tuntia C: 2 tuntia C: 3 tuntia vaihtelee käyttöolosuhteiden mukaan ja voi olla merkittävästi lyhyempi tietyissä virtaa vaativissa olosuhteissa. Lataaminen: 0 50 C ( F) Purkaminen: 0 70 C ( F) C ( F) Nappiparisto CR 2032 HUOMAUTUS: Jos akun tukee ExpressCharge-ominaisuutta, sammutetun järjestelmän akku latautuu tavallisesti yli 80 %:iin enimmäisvarauksesta yhdessä tunnissa ja kokonaan täyteen kahdessa tunnissa. ExpressCharge-ominaisuuden käyttö edellyttää, että sekä järjestelmä että akku tukevat ExpressCharge-latausta. Jos nämä vaatimukset eivät täyty, ExpressCharge ei ole käytössä. Tekniset tiedot 17

18 Verkkolaite Taulukko 19. Verkkolaitteen tekniset tiedot Ominaisuus Tyyppi Tulojännite Ottovirta (maksimi) Tulotaajuus Lähtövirta Nimellislähtöjännite Lämpötila-alue (käytön aikana) Lämpötila-alue (käytön ulkopuolella) Tekniset tiedot E5 65 W:n 7,4 mm:n barrel-sovitin E5 65 W:n BFR-/PVC-/halogeenivapaa verkkosovitin, 7,4 mm:n barrel-tyyppi E5 65 W:n Rugged-sovitin, 7,4 mm:n barrel-tyyppi (vain Intiaan) E5 90 W:n 7,4 mm:n barrel-sovitin 65 W:n verkkolaite, Type-C 90 W:n verkkolaite, Type-C 100 VAC VAC 1,7 A (65 W:n verkkolaite) 2,5 A (90 W:n verkkolaite) Hz 3,34 A (65 W:n verkkolaite) 4,62 A (90 W:n verkkolaite) 19,5 VDC 0 40 C ( F) C ( F) Mitat ja paino Taulukko 20. Mitat ja paino Ominaisuus Korkeus Leveys Syvyys Tekniset tiedot Alumiini (Al) Edestä 16,75 mm (0,66 tuumaa) Takaa - 18,20 mm (0,72 tuumaa) 321,35 mm (12,65 tuumaa) 214,08 mm (8,42 tuumaa) Hiilikuitu (CF) Edestä 17,82 mm (0,70 tuumaa) Takaa 18,96 mm (0,75 tuumaa) Paino 1,4 kg (3,11 paunaa) 1,35 kg (2,99 paunaa) Tietokoneympäristö Ilman mukana kulkevien epäpuhtauksien taso: G1 standardin ISA-S mukaan 18 Tekniset tiedot

19 Taulukko 21. Tietokoneympäristö Käytön aikana Säilytyksessä Lämpötila-alue 0 40 C ( F) C ( F) Suhteellinen kosteus (enintään) % (tiivistymätön) HUOMAUTUS: Enimmäiskastepiste = 26 C 0 95 % (tiivistymätön) HUOMAUTUS: Enimmäiskastepiste = 33 C Tärinä (enimmäis) 0,66 GRMS 1,30 GRMS Isku (enintään) 140 G 160 G Korkeus (maksimi) m ( ft) m ( ft) * Mitattu käyttämällä satunnaista värähtelykirjoa, joka simuloi käyttöympäristöä. Mitattu käyttäen 2 ms:n puolisinipulssia kiintolevyn ollessa käytössä. Mitattu käyttäen 2 ms:n puolisinipulssia kiintolevyn lukupään ollessa parkissa. Tekniset tiedot 19

20 5 Järjestelmän asennusohjelma VAROITUS: Ellet ole kokenut tietokoneen käyttäjä, älä muuta BIOS:in määritysohjelman asetuksia. Tietyt muutokset voivat saada tietokoneen toimimaan väärin. HUOMAUTUS: Ennen kuin teet muutoksia BIOS:in määritysohjelmaan, suosittelemme kirjoittamaan BIOS:in määritysohjelman tiedot muistiin tulevaisuuden varalle. Voit käyttää BIOS:in määritysohjelmaa seuraaviin tarkoituksiin: Tietokoneeseen asennetun laitteiston tarkistaminen, esim. RAM-muisti ja kiintolevyn koko. Järjestelmän määritystietojen muuttaminen. Käyttäjän valitsemien asetusten muuttamiseen, esim. käyttäjän salasana, asennetun kiintolevyn tyyppi ja peruslaitteiden ottaminen käyttöön ja poistaminen käytöstä. Aiheet: Käynnistysvalikko Navigointinäppäimet Boot Sequence (Käynnistysjärjestys) System setup options BIOS:in päivittäminen Windowsissa Järjestelmän ja asennusohjelman salasana Käynnistysvalikko Voit avata käynnistysvalikon, jossa on kaikki järjestelmän soveltuvat käynnistyslaitteet, painamalla F12-näppäintä Dell-logon ilmestyessä. Myös diagnostiikka- ja BIOS:in määritysasetukset ovat tässä valikossa. Käynnistysvalikossa luetellut laitteet riippuvat järjestelmään asennetuista käynnistyslaitteista. Tämä valikko on hyödyllinen silloin, kun yrität käynnistää tietyltä laitteelta tai avata järjestelmädiagnostiikan. Käynnistysvalikon käyttö ei tee muutoksia BIOS:iin tallennettuun käynnistysjärjestykseen. Asetukset ovat: UEFI Boot: Windowsin käynnistyksen hallintaohjelma Muut vaihtoehdot: BIOS-asetukset BIOS:in flashpäivitys Diagnostiikka Muuta Boot-tilan asetuksia Navigointinäppäimet HUOMAUTUS: Useimpien järjestelmän asennusohjelman asetusten kohdalla muutokset tallennetaan mutta astuvat voimaan vasta kun järjestelmä käynnistetään uudelleen. Näppäimet Ylänuoli Navigointi Siirtyy edelliseen kenttään. 20 Järjestelmän asennusohjelma

21 Näppäimet Alanuoli Enter Välilyönti Sarkain Navigointi Siirtyy seuraavaan kenttään. Arvon valinta valitusta kentästä (jos käytettävissä) tai kentän linkin seuraaminen. Laajentaa tai kutistaa avattavan luettelon, jos käytettävissä. Siirtyy seuraavaan kohdistusalueeseen. HUOMAUTUS: Koskee vain tavallista graafista selainta. Esc Siirtyy edelliselle sivulle, kunnes päänäyttö on näkyvissä. Esc-näppäimen painaminen päänäytöllä näyttää kehotteen tallentaa muutokset, minkä jälkeen järjestelmä käynnistetään uudelleen. Boot Sequence (Käynnistysjärjestys) Boot Sequence ominaisuudella voit ohittaa järjestelmän asennusohjelman määrittämän käynnistyslaitejärjestyksen ja käynnistää suoraan tietyltä laitteelta (esim. Optinen asema tai kiintolevy). Kun Dell-logo ilmestyy Power-on Self Test (POST) alkutestin aikana: Voit avata järjestelmän asennusohjelman painamalla F2-näppäintä Voit tuoda kertakäynnistysvalikon näkyviin painamalla F12-näppäintä Kertakäynnistysvalikko sisältää laitteet, joilta voit käynnistää tietokoneen ja vianmäärityksen. Käynnistysvalikon vaihtoehdot ovat: Irrallinen asema (jos käytettävissä) STXXXX-asema (CD/DVD/CD-RW-asema) HUOMAUTUS: XXX tarkoittaa SATA-aseman numeroa. Optinen asema (jos käytettävissä) SATA-kiintolevy (jos käytettävissä) Diagnostiikka HUOMAUTUS: Jos valitset Diagnostics-vaihtoehdon, siirryt epsa diagnostics -näyttöön. Käynnistysjärjestysruudulla on myös mahdollisuus siirtyä asennusohjelman näyttöön. System setup options HUOMAUTUS: Depending on the laptop and its installed devices, the items listed in this section may or may not appear. Yleiset vaihtoehdot Taulukko 22. Yleistä Järjestelmätiedot Tässä osassa luetellaan pääasialliset tietokoneen laitteistoominaisuudet. Vaihtoehdot ovat: Järjestelmätiedot BIOS-versio Service Tag Asset Tag Ownership Tag Järjestelmän asennusohjelma 21

22 Manufacture Date Express Service Code Muistikokoonpano Memory Installed Memory Available Memory Speed Memory Channel Mode Memory Technology DIMM A Size DIMM B Size HUOMAUTUS: Osa muistista on varattu järjestelmän käyttöön, joten käytettävissä oleva muisti on pienempi kuin asennettu muisti. Huomaa, että tietyt käyttöjärjestelmät eivät ehkä pysty käyttämään kaikkea käytettävissä olevaa muistia. Suoritintiedot Processor Type Core Count Processor ID Current Clock Speed Minimum Clock Speed Maximum Clock Speed Processor L2 Cache Processor L3 Cache HT Capable 64-Bit Technology Laitetiedot M.2 SATA M.2 SATA1 M.2 PCIe SSD-0 M.2 PCIe SSD-1 Passthrough MAC Address Video Controller Video BIOS -versio Video Memory Panel Type Alkuperäinen tarkkuus Privacy Screen HUOMAUTUS: Koskee e-privacy -versiota. Audio Controller Wi-Fi Device Bluetooth Device Battery Information Käynnistysjärjestys Näyttää akun tilan ja tietokoneeseen liitetyn verkkovirtalaitteen tyypin. Voit vaihtaa järjestystä, missä tietokone etsii käyttöjärjestelmää. Vaihtoehdot ovat: Windows Boot Manager oletus Boot List Option: 22 Järjestelmän asennusohjelma

23 Voit lisätä, poistaa ja tarkastella käynnistysluettelon asetuksia. Käynnistyksen lisäasetukset Voit ottaa käyttöön vanhat ROM-levyt. Enable UEFI Network Stack oletus UEFI Boot Path Security (UEFI-käynnistyspolun suojaus) Voit valita, kehottaako järjestelmä antamaan pääkäyttäjän salasanan UEFI-käynnistyspolun käytön yhteydessä. Napsauta jotakin seuraavista vaihtoehdoista: Always, Except Internal HDD Oletus Always, Except Internal HDD & PXE Aina Ei koskaan Date/Time (Päivämäärä/kellonaika) Käyttäjä voi säätää päivän ja ajan. Järjestelmän päivämäärän ja kellonajan muutokset tulevat voimaan välittömästi. Järjestelmän kokoonpano Taulukko 23. Järjestelmän kokoonpano SATA Operation (SATA-toiminta) Voit määrittää integroidun SATA-kiintolevyohjaimen käyttötilan. Napsauta jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) AHCI RAID On (RAID käytössä) (oletusasetus) HUOMAUTUS: SATA on määritetty tukemaan RAID-tilaa. Drives (Asemat) Voit ottaa käyttöön tai poistaa käytöstä erilaisia sisäänrakennettuja asemia. Vaihtoehdot ovat: SATA-1 SATA-2 M.2 PCIe SSD-0 M.2 PCIe SSD-1 SMART Reporting Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. on oletusarvoisesti poissa käytöstä. USB Configuration (USB-määritykset) Voit ottaa sisäisen/integroidun USB-ohjaimen käyttöön tai poistaa sen käytöstä. Vaihtoehdot ovat: Enable USB Boot Support (Ota USB-käynnistyksen tuki käyttöön) Järjestelmän asennusohjelma 23

24 Enable External USB Ports (Ota ulkoiset USB-portit käyttöön) Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. HUOMAUTUS: USB-näppäimistö ja hiiri toimivat aina BIOS-määritysohjelmistossa näistä asetuksista riippumatta. Dell Type-C Dock Configuration (Dellin C-tyypin telakan määritykset) Mahdollistaa yhteyden Dellin WD- ja TB-tuoteperheen telakoihin (Type-C-telakat) riippumatta USB- ja Thunderbolt-sovittimien määrityksistä. Tämä asetus on oletusarvoisesti käytössä. Thunderbolt Adapter Configuration (Thunderbolt -sovittimen määritykset) Voit ottaa Thunderbolt-määritykset käyttöön tai poistaa ne käytöstä. Thunderbolt (oletuskena käytössä) Enable Thunderbolt Boot Support (Ota käyttöön Thunderbolt-käynnistystuki). Enable Thunderbolt (and PCIe behind TBT) Pre-boot (Ota Thunderbolt (ja PCIe TBT:n takana) käyttöön ennen käynnistystä) Seuraavat suojaustasot: No Security (Ei suojausta) User Authentication (Käyttäjän todennus) (oletuksena käytössä) Secure Connect (Turvallinen yhteys) Display Port and USB Only (Vain DisplayPort ja USB) Thunderbolt Auto Switch (Thunderboltin automaattinen valinta) Tämä asetus määrittää, miten Thunderbolt-ohjain numeroi PCIelaitteet. Auto Switch (Automaattinen valinta): BIOS valitsee automaattisesti BIOS-avusteisen ja Thunderboltin sisäänrakennetun PC-laitteiden numerointitilojen väliltä, jotta saat parhaan hyödyn asennetusta käyttöjärjestelmästä Native Enumeration (Natiivinumerointi): BIOSohjelmoi Thunderbolt-ohjaimen natiivitilaan (automaattinen valinta pois käytöstä) BIOS Assist Enumeration (BIOS-avusteinen numerointi): BIOS ohjelmoi Thunderbolt-ohjaimen BIOS-avusteiseen tilaan (automaattinen valinta pois käytöstä) HUOMAUTUS: Tietokone on käynnistettävä uudelleen, jotta muutokset astuvat voimaan. USB PowerShare Tämän asetuksen avulla voit ottaa USB PowerShare -ominaisuuden käyttöön tai poistaa sen käytöstä. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Ääni Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) -vaihtoehto on oletusarvoisesti valittu. Vaihtoehdot ovat: Enable Microphone (Ota mikrofoni käyttöön) Enable Internal Speaker (Ota sisäinen mikrofoni käyttöön) 24 Järjestelmän asennusohjelma

25 Keyboard Illumination (Näppäimistön valaistus) Tämä vaihtoehto on määritetty oletusarvoisesti. Tämän kentän avulla voit valita näppäimistön valaistustoiminnon käyttötilan. Disabled (Ei käytössä): Näppäimistön valaistus on aina pois käytöstä (0 %). Dim (Himmeä): Näppäimistön valaistuksen kirkkaudeksi asetetaan 50 %. Bright (Himmeä): Näppäimistön taustavalaistus asetetaan kirkkaaksi (100 %). HUOMAUTUS: Toiminto on käytettävissä taustavalaistun näppäimistön yhteydessä. Keyboard Backlight Timeout on AC (näppäimistön taustavalon katkaisu verkkovirtasovittimen kanssa) Tämä ominaisuus määrittää näppäimistön taustavalon aikakatkaisuarvon, kun järjestelmään on kytketty verkkovirtasovitin. Vaihtoehdot ovat: 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) (oletus) 15 seconds (15 sekuntia) 30 seconds (30 sekuntia) 1 minute (1 minuutti) 5 minute (5 minuuttia) 15 minute (15 minuuttia) Never (Ei koskaan) HUOMAUTUS: Toiminto on käytettävissä taustavalaistun näppäimistön yhteydessä. Keyboard Backlight Timeout on Battery (Näppäimistön taustavalon aikakatkaisu akulla) Tämä asetus määrittää näppäimistön taustavalaistuksen aikakatkaisuarvon akkuvirtaa käytettäessä. Vaihtoehdot ovat: 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) (oletus) 15 seconds (15 sekuntia) 30 seconds (30 sekuntia) 1 minute (1 minuutti) 5 minute (5 minuuttia) 15 minute (15 minuuttia) Never (Ei koskaan) HUOMAUTUS: Toiminto on käytettävissä taustavalaistun näppäimistön yhteydessä. Unobtrusive Mode (Häiriötön tila) Kun tämä asetus on käytössä, näppäinten Fn + F7 painaminen sammuttaa järjestelmän kaikki valot ja äänet. Voit jatkaa normaalia käyttöä painamalla Fn + F7. Asetus on oletusarvoisesti pois käytöstä. Sormenjälkilukija Ottaa sormenjälkilukijan tai sormenjäljen lukulaitteen kertakirjautumisominaisuuden käyttöön tai poistaa sen käytöstä. Enable Fingerprint Reader Device (Ota sormenjäljen lukulaite käyttöön): Oletuksena käytössä. Järjestelmän asennusohjelma 25

26 HUOMAUTUS: Toiminto on käytettävissä, jos virtapainikkeessa on sormenjälkilukija. Miscellaneous Devices (Muut laitteet) Voit ottaa käyttöön ja poistaa käytöstä erilaisia kiinteitä laitteita. Enable camera (Ota kamera käyttöön) Oletus Enable Secure Digital (SD) Card Secure Digital (SD) Card Boot (Käynnistäminen SD-kortilta) Pois käytöstä Secure Digital Card (SD) Read-Only Mode (SD-kortin kirjoitussuojaustila) Pois käytöstä Video-näytön asetukset Taulukko 24. Video LCD Brightness (LCD-näytön kirkkaus) Tietosuojanäyttö Voit määrittää näytön kirkkauden virtalähteen mukaan. On Battery (Akku) (oletus: 100%) ja On AC (Verkkovirta) (oletus: 100 %). Tämä asetus ottaa tietosuojanäytön käyttöön tai poistaa sen käytöstä, jos paneeli tukee tätä ominaisuutta. Vaihtoehdot ovat: Disabled: Tietosuojanäyttöä ei käytetä upotetussa näyttöpaneelissa. Enabled oletus: Kun tämä asetus on käytössä, tietosuojanäyttöä käytetään upotetussa näyttöpaneelissa ja sitä voidaan vaihtaa julkisen ja yksityisen tilan välillä upotetun näppäimistön Fn + F9-näppäinyhdistelmällä. Always On: Tietosuojanäyttö on aina käytössä, eikä käyttäjä voi poistaa sitä käytöstä. HUOMAUTUS: Tämä vaihtoehto on käytettävissä, jos näyttö tukee e-privacy (Tietosuoja) -paneelia. Tietoturva Taulukko 25. Tietoturva Järjestelmänvalvojan salasana Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen. Voit muuttaa salasanaa seuraavilla tavoilla: Anna vanha salasana: Anna uusi salasana: Vahvista uusi salasana: Kun olet asettanut salasanan, napsauta OK. 26 Järjestelmän asennusohjelma

27 HUOMAUTUS: Kun kirjaudut sisään ensimmäistä kertaan, kentässä "Enter the old password: on merkintä "Not set". Näin ollen salasana on annettava ensimmäisen kirjautumisen yhteydessä, minkä jälkeen salasanan voi vaihtaa tai poistaa. System Password (Järjestelmän salasana) Mahdollistaa järjestelmän salasanan määrittämisen, muuttamisen tai poistamisen. Voit muuttaa salasanaa seuraavilla tavoilla: Anna vanha salasana: Anna uusi salasana: Vahvista uusi salasana: Kun olet asettanut salasanan, napsauta OK. HUOMAUTUS: Kun kirjaudut sisään ensimmäistä kertaan, kentässä "Enter the old password: on merkintä "Not set". Näin ollen salasana on annettava ensimmäisen kirjautumisen yhteydessä, minkä jälkeen salasanan voi vaihtaa tai poistaa. Strong Password Voit valita edellyttämään aina vahvaa salasanaa. Enable Strong Password (Ota vahva salasana käyttöön) Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Password Configuration (Salasanan määritys) Password Bypass (Salasanan ohitus) Voit määrittää salasanan keston. Min = 4, Maks. = 32 Tällä asetuksella voit ohittaa järjestelmän salasanan sekä sisäisen kiintolevyn salasanan kyselyt järjestelmää käynnistettäessä uudelleen. Napsauta jotakin seuraavista vaihtoehdoista: Ei käytössä <2> </2>Oletus Uudelleenkäynnistyksen ohittaminen Password Change Käyttäjä voi muuttaa järjestelmäsalasanan, kun järjestelmänvalvojan salasana on asetettu. Salli muun kuin järjestelmänvalvojan tekemät salasanan muutokset Tämä vaihtoehto on määritetty oletusarvoisesti. Muun kuin järjestelmänvalvojan asetusten muutokset Voit määrittää, sallitaanko asennusohjelman asetusten muutokset, kun järjestelmänvalvojan salasana on käytössä. Jos tämä on pois käytöstä, asennusohjelman asetukset on lukittu järjestelmänvalvojan salasanalla. Allow Wireless Switch Changes Tämä vaihtoehto ei ole oletusarvoisesti käytössä. UEFI Capsule Firmware Updates Voit määrittää, salliiko järjestelmä BIOS-päivitykset UEFI-kapselipäivityspaketteina. Enable UEFI Capsule Firmware Updates Tämä vaihtoehto on määritetty oletusarvoisesti. Kiintolevyn suojaus Näillä asetuksilla hallitaan BIOSin käyttämää mekanismia, jolla estetään ulkoisten itsesalaavien asemien (SED) hallintaohjelmisto, joka ottaa SED:n omistukseen. Vaihtoehdot ovat: SED Block SID Authentication PPI Bypass for SED Block SID Command Molemmat vaihtoehdot on otettu oletusarvoisesti käyttöön. Järjestelmän asennusohjelma 27

28 HUOMAUTUS: Tämä vaihtoehto on käytettävissä kannettavissa tietokoneissa, joissa on SED. TPM 2.0 Security Käyttäjä voi ottaa käyttöön TPM:n (Trusted Platform Module) tai ottaa sen pois käytöstä POST:in aikana. Vaihtoehdot ovat: TPM käytössä Oletus Tyhjennä PPI-ohitus käyttöönottokomennoille Oletus PPI-ohitus käytöstäpoistokomennoille PPI-ohitus tyhjennetyille komennoille Vahvistus käytössä Oletus Avaintallennus käytössä Oletus SHA-256 Oletus Absolute OROM Keyboard Access Tällä kentällä voit ottaa Absolute Softwaren kehittämän Absolute Persistence Module -BIOSmoduuliliittymän käyttöön, poistaa sen käytöstä tai poistaa sen lopullisesti käytöstä. Tämä asetus on oletusarvoisesti käytössä. Tämä määrittää, voivatko käyttäjät siirtyä valinnaiseen ROM-määritysnäyttöön painamalla käynnistyksen yhteydessä pikavalintaa. Näillä asetuksilla voit estää Intel RAID:in (CTRL+I) tai Intel Management Enginen BIOS-laajennuksen (CTRL+P/F12) käytön. Vaihtoehdot ovat: Käytössä Oletus Ota kerran käyttöön Poista käytöstä Admin Setup Lockout Voit estää käyttäjiä siirtymästä asennusohjelmaan, kun järjestelmänvalvojan salasana on käytössä. Ota käyttöön järjestelmänvalvojan asennuslukitus Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Master Password Lockout Ottaa yleissalasanatuen käyttöön tai poistaa sen käytöstä. Ota yleissalasanan lukitus käyttöön Tämä vaihtoehto ei ole oletusarvoisesti käytössä. HUOMAUTUS: Kiintolevyn salasanat on nollattava ennen kuin asetusta voidaan muuttaa. SMM Security Mitigation Tällä asetuksella voit ottaa käyttöön UEFI SMM Security Mitigation -lisäsuojaukset tai poistaa ne käytöstä. SMM Security Mitigation Tämä vaihtoehto ei ole oletusarvoisesti käytössä. 28 Järjestelmän asennusohjelma

29 Suojattu käynnistys Taulukko 26. Suojattu käynnistys Secure Boot Enable Käyttäjä voi ottaa suojatun käynnistyksen käyttöön tai poistaa sen käytöstä. Secure Boot Enable (Suojattu käynnistys käytössä) Oletus Secure Boot Mode Suojatun käynnistyksen toimintatilan muutokset muuttava suojatun käynnistyksen käyttäytymistä UEFI-ajurin allekirjoitusten arvioimiseksi. Valitse yksi asetuksista: Deployed Mode (Käyttöönotettu tila) Oletus Audit Mode (auditointitila) Expert Key Management Voit ottaa käyttöön tai poistaa käytöstä Expert Key Management - toiminnon. Enable Custom Mode (Ota mukautettu tila käyttöön) Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Custom Mode Key Management -vaihtoehdot ovat: PK Oletus KEK db dbx Intel-ohjelmistosuojan laajennuksen asetukset Taulukko 27. Intel-ohjelmistosuojan laajennuksen Intel SGX Enable Tässä kentässä voit määrittää suojatun ympäristön koodin suorittamiselle/arkaluontoisten tietojen käytölle pääkäyttöjärjestelmässä. Napsauta jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) Enabled (Käytössä) Software controlled (Ohjelmiston hallitsema) Oletus Enclave Memory Size Tämä asetus määrittää SGX Enclave -varamuistin koon. Napsauta jotakin seuraavista vaihtoehdoista: 32 Mt 64 MB 128 MB Oletus Järjestelmän asennusohjelma 29

30 Suorituskyky Taulukko 28. Suorituskyky Multi Core Support Tämä kenttä määrittää, onko suorittimessa otettu käyttöön yksi ydin vai kaikki ytimet. Joidenkin sovellusten suorituskyky paranee käytettäessä lisäytimiä. All (Kaikki) Oletus Intel SpeedStep Voit ottaa käyttöön tai poistaa käytöstä suorittimen Intel SpeedStep -tilan. Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön) Tämä vaihtoehto on määritetty oletusarvoisesti. C-States Control Voit ottaa ylimääräisen suorittimen lepotilat käyttöön tai poistaa ne käytöstä. C States (Suorittimen tilat) Tämä vaihtoehto on määritetty oletusarvoisesti. Intel TurboBoost Hyper-Thread Control Tämän vaihtoehdon suorittimen Intel TurboBoost -tila otetaan käyttöön tai poistetaan käytöstä. Voit ottaa suorittimen HyperThreading-tekniikan käyttöön tai poistaa sen käytöstä. Disabled (Ei käytössä) Enabled (Käytössä) Oletus Virranhallinta Taulukko 29. Virranhallinta AC Behavior Voit ottaa käyttöön tai poistaa käytöstä sen, että tietokone käynnistyy automaattisesti verkkolaitteen kytkettäessä. Wake on AC Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Enable Intel Speed Shift Technology (Ota käyttöön Intel Speed Shift Technology) Tämän asetuksen avulla voit ottaa Intel Speed Shift Technology -tekniikan käyttöön tai poistaa sen käytöstä. Tämä vaihtoehto ei ole oletusarvoisesti käytössä. 30 Järjestelmän asennusohjelma

31 Auto On Time Käyttäjä voi määrittää ajan, jolloin tietokone käynnistyy automaattisesti. Vaihtoehdot ovat: Ei käytössä Oletus (Päivittäin Arkipäivisin Tiettyinä päivinä Tämä vaihtoehto ei ole oletusarvoisesti käytössä. USB Wake Support Voit määrittää, että USB-laitteet voivat herättää järjestelmän valmiustilasta. Wake on Dell USB-C dock (Herätys Dellin USB-C-telakassa) Tämä vaihtoehto on määritetty oletusarvoisesti. Wireless Radio Control Jos tämä asetus on käytössä, järjestelmä havaitsee yhteyden langalliseen verkkoon ja poistaa käytöstä langattoman radiot (WLAN tai WWAN). Kun yhteys langalliseen verkkoon katkeaa, langattomat radiot otetaan uudelleen käyttöön. Ohjaa WLAN-radiota Ohjaa WWAN-radiota Molemmat vaihtoehdot on otettu oletusarvoisesti käyttöön. Block Sleep Tällä asetuksella voit estää siirtymisen lepotilaan käyttöjärjestelmästä. Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Peak Shift Voit ottaa Peak Shift -ominaisuuden käyttöön tai poistaa sen käytöstä. Kun tämä asetus on käytössä, verkkovirran käyttö minimoidaan huippukulutuksen aikana. Akku ei lataudu Peak Shift -aloitus- ja - lopetusajan välillä. Peak Shift -aloitus- ja lopetusaika voidaan määrittää kaikille viikonpäiville. Tämä asetus määrittää akun kynnysarvon ( %) Advanced Battery Charge Configuration Tällä asetuksella voit maksimoida akun kunnon. Kun otat tämän asetuksen käyttöön, järjestelmä käyttää standardia latausalgoritmia ja muita tekniikoita työaikojen ulkopuolella parantaakseen akun kuntoa. Advanced Battery Charge Mode voidaan määrittää kaikille viikonpäiville Primary Battery Charge Configuration Voit valita akun lataustilan. Vaihtoehdot ovat: Mukautuva Oletus Vakio Lataa akun täyteen vakionopeudella ExpressCharge Akku ladataan nopeasti Dellin pikalataustekniikalla. Ensisijaisesti verkkovirta (Mukautettu Jos Mukautettu lataus on valittuna, voit määrittää myös Mukautetun latauksen aloitus- ja Mukautetun latauksen lopetus -asetukset. HUOMAUTUS: Kaikki lataustilat eivät välttämättä ole kaikkien akkujen käytettävissä. Järjestelmän asennusohjelma 31

32 Post-toiminta Taulukko 30. POST-toiminta Adapter Warnings Voit ottaa käyttöön tai poistaa käytöstä järjestelmän asennusohjelman (BIOS) varoitusilmoitukset tiettyjä verkkolaitteita käytettäessä. Enable Adapter Warnings (Ota verkkolaitteen varoitukset käyttöön) Oletus Keyboard Embeded Käyttäjä voi tämän vaihtoehdon avulla valita yhden kahdesta tavasta ottaa kiinteän näppäimistön numeronäppäimistön käyttöön. Vaihtoehdot ovat: Fn Key Only By Numlock (Numlock-näppäin) Numlock Enable Käyttäjä voi valita, että Numlock-ominaisuus otetaan käyttöön tietokoneen käynnistyessä. Enable NumLock (Ota NumLock käyttöön) oletusasetus Fn Lock Options (Fn Lock - vaihtoehdot) Sallii pikanäppäinyhdistelmän Fn + Esc vaihtaa näppäinten F1 F12 ensisijaisen käyttäytymisen vakio- ja toissijaisten toimintojen välillä. Jos tämä vaihtoehto poistetaan käytöstä, et voi dynaamisesti vaihtaa näiden näppäinten ensisijaista käyttäytymistä. Fn Lock Oletus Napsauta jotakin seuraavista vaihtoehdoista: Lock Mode Disable/Standard (Lukitustila käytössä/vakio) Lock Mode Enable/Secondary (Lukitustila käytössä/toissijainen) Oletus Fastboot Voit vauhdittaa tietokoneen käynnistystä ohittamalla tietyt yhteensopivuusvaiheet. Napsauta jotakin seuraavista vaihtoehdoista: Minimal (Minimaalinen) Oletus Thorough (Läpikotainen) Auto (Automaattinen) Extended BIOS POST Time (Pidennä BIOS POST - aikaa) Full Screen Logo (Koko näytön logo) Voit laatia ylimääräisen käynnistystä edeltävän viiveen. Napsauta jotakin seuraavista vaihtoehdoista: 0 seconds Oletus 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) Voit avata koko näytön logon, jos kuva vastaa näytön tarkkuutta. Enable Full Screen Logo (Ota käyttöön koko näytön logo) Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Warnings and Errors (Varoitukset ja virheet) Voit valita erilaisia vaihtoehtoja pysäyttääksesi, kysyäksesi ja odottaaksesi käyttäjän toimia, jatkaaksesi varoitusten havaitsemisen yhteydessä mutta keskeyttääksesi havaittaessa virhe tai jatkaaksesi, kun POSTprosessissa havaitaan joko varoituksia tai virheitä. Napsauta jotakin seuraavista vaihtoehdoista: Prompt on Warnings and Errors (Anna varoitukset ja virheet) Oletus 32 Järjestelmän asennusohjelma

33 Continue on Warnings (Jatka varoituksia) Continue on Warnings and Errors (Jatka varoituksia ja virheitä) MAC Address Pass-Through (MAC-kauttakulkuosoite) Voit korvata tuetun telakan tai USB-modeemin NIC MAC -osoitteen valitulla MAC-osoitteella järjestelmän kautta. Oletusasetuksena on MAC-kauttakulkuosoitteen käyttäminen. Hallinta HUOMAUTUS: Tämä vaihtoehto on käytettävissä, jos järjestelmässä on käytössä Intel V-Pro. Taulukko 31. Hallinta Intel AMT -tuki Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä järjestelmän Intel AMT -ominaisuudet. Vaihtoehdot ovat: Disabled (Ei käytössä) Enabled (Käytössä) Restrict MEBx Access USB provision (USB-varaaminen) MEBx Hotkey Kun Intel AMT on käytössä, se voidaan valmistella USBtallennuslaitteelle tallennetun paikallisen valmistelutiedoston avulla. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Tämä asetus määrittää, otetaanko MEBx Hotkey -toiminto käyttöön järjestelmän käynnistyessä uudelleen. Virtualisointituki Taulukko 32. Virtualisointituki Virtualization (Virtualisointi) Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable Intel Virtualization Technology (Ota Intel Virtualization -tekniikka käyttöön). Tämä vaihtoehto on määritetty oletusarvoisesti. VT for Direct I/O Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable VT for Direct I/O (Ota käyttöön VT for Direct I/O) Tämä vaihtoehto on määritetty oletusarvoisesti. Trusted Execution Tämä vaihtoehto määrittää, voiko MVMM (Measured Virtual Machine Monitor) käyttää Intel Trusted Execution Technologyn tarjoamia laitteiston lisäominaisuuksia. HUOMAUTUS: TPM:n on oltava käytössä ja aktivoitu ja Virtualization Technology for Direct I/O (Virtualisointiteknologia suoralle I/O:lle) on otettava käyttöön, jotta tätä ominaisuutta voidaan käyttää. Järjestelmän asennusohjelma 33

34 Langattoman yhteyden asetukset Taulukko 33. Langaton Wireless Switch Voit määrittää, mitä langattomia laitteita langaton kytkin ohjaa. Vaihtoehdot ovat: WWAN/GPS WLAN Bluetooth Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Huolto Taulukko 34. Huolto Service Tag (Huoltomerkki) Asset Tag (Laitetunnus) Näyttää tietokoneen huoltomerkin. Voit luoda järjestelmän laitetunnuksen, jos sellaista ei ole jo määritetty. Tämä vaihtoehto ei ole oletusarvoisesti käytössä. BIOS Downgrade Voit salata aikaisemmat versiot järjestelmän laiteohjelmistosta. Allows BIOS Downgrade (Salli BIOS:in palauttaminen vanhempaan versioon) Tämä vaihtoehto on määritetty oletusarvoisesti. Data Wipe Voit poistaa tiedot turvallisesti kaikista sisäisistä tallennuslaitteista. Wipe on Next Boot (Pyyhi seuraavan käynnistyksen aikana) Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Bios Recovery BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) Tämä vaihtoehto on käytössä oletuksena. Voit palauttaa BIOS-viat käyttäen kiintolevyn tai ulkoisen USB-tikun palautustiedostoa. BIOS Auto-Recovery (Automaattinen BIOS-palautus) Mahdollistaa BIOS-palautuksen automaattisesti. HUOMAUTUS: BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) -kenttä tulee olla käytössä. Always Perform Integrity Check (Suorita aina yhteensopivuustarkistus) Suorittaa yhteensopivuustarkistuksen jokaisen käynnistyksen yhteydessä. 34 Järjestelmän asennusohjelma

35 Järjestelmälokit Taulukko 35. Järjestelmälokit BIOS events Thermal Events Power Events Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Thermal (Lämpö)) -tapahtumat. Voit lukea ja tyhjentää järjestelmän asennusohjelman (Power (Virta)) -tapahtumat. BIOS:in päivittäminen Windowsissa Suosittelemme, että päivität BIOS:in (järjestelmän määritysohjelma) vaihtaessasi emolevyn tai päivityksen tullessa saataville. Jos käytät kannettavaa tietokonetta, varmista, että akku on täysin ladattu ja että tietokone on kytketty verkkovirtaan. HUOMAUTUS: Jos BitLocker on otettu käyttöön, se on poistettava käytöstä ennen järjestelmän BIOS:in päivitystä, ja otettava jälleen käyttöön, kun BIOS:in päivitys on valmis. 1 Käynnistä tietokone uudelleen. 2 Siirry osoitteeseen Dell.com/support. Anna Service Tag (Huoltomerkki) tai Express Service Code (Pikahuoltokoodi) ja klikkaa Submit (Lähetä). Klikkaa Detect Product (Tunnista tuote) ja noudata näytölle tulevia ohjeita. 3 Jos et tunnista tai löydä palvelutunnusta, klikkaa Choose from all products (Valitse kaikista tuotteista). 4 Valitse luettelosta Products (Tuotteet) -luokka. HUOMAUTUS: Valitse asianmukainen luokka, jotta voit siirtyä tuotesivulle. 5 Valitse tietokoneen malli, ja tietokoneen Product Support (Tuotetuki) -sivu avautuu. 6 Klikkaa Get drivers (Hae ohjaimet) ja klikkaa Drivers and Downloads (Ohjaimet ja ladatut tiedostot). Drivers and Downloads (Ohjaimet ja ladatatu tiedostot) -osa avautuu. 7 Klikkaa Find it myself (Etsi itse). 8 Klikkaa BIOS, jotta näet BIOS-versiot. 9 Paikanna uusin BIOS-tiedosto ja klikkaa Download (Lataa). 10 Valitse haluamasi latausmenetelmä Please select your download method below (Valitse lataustapa alta) -ikkunasta ja klikkaa Download File (Lataa tiedosto). File Download (Tiedoston lataus) -ikkuna tulee näkyviin. 11 Tallenna tiedosto työpöydälle klikkaamalla Save (Tallenna). 12 Asenna päivitetyt BIOS-asetukset tietokoneeseen klikkaamalla Run (Suorita). Noudata näytön ohjeita. Updating BIOS on systems with BitLocker enabled VAROITUS: If BitLocker is not suspended before updating the BIOS, the next time you reboot the system it will not recognize the BitLocker key. You will then be prompted to enter the recovery key to progress and the system will ask for this on each reboot. If the recovery key is not known this can result in data loss or an unnecessary operating system re-install. For more information on this subject, see Knowledge Article: Järjestelmän asennusohjelma 35

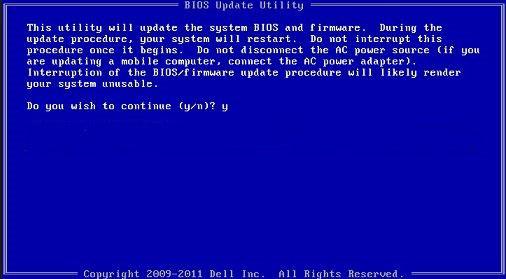

36 Järjestelmän BIOS:in päivittäminen USB-muistitikun avulla Jos Windowsia ei voi käynnistää mutta BIOS täytyy päivittää, lataa BIOS-tiedosto käyttämällä toista järjestelmää ja tallenna se USBmuistitikkuun, jonka avulla järjestelmän voi käynnistää. HUOMAUTUS: Tarvitset USB-muistitikun, jonka avulla järjestelmän voi käynnistää. Katso lisätiedot seuraavasta artikkelista: 1 Lataa BIOS-päivitys.EXE-tiedostona toiseen järjestelmään. 2 Kopioi esimerkiksi O9010A12.EXE-tiedosto USB-muistitikkuun, jonka avulla järjestelmän voi käynnistää. 3 Aseta USB-muistitikku järjestelmään, jonka BIOS täytyy päivittää. 4 Käynnistä järjestelmä. Kun Dell-logo tulee näkyviin, paina F12-näppäintä. Kertaluontoinen käynnistysvalikko tulee näkyviin. 5 Valitse nuolinäppäimillä USB Storage Device (USB-tallennuslaite) ja klikkaa Return (Takaisin). 6 Näyttöön tulee Diag C:\> -kehote. 7 Suorita tiedosto kirjoittamalla tiedoston koko nimi, esimerkiksi O9010A12.exe, ja paina Return (Takaisin). 8 BIOS Update -apuohjelma latautuu. Noudata näytön ohjeita. Kuva 1. DOS BIOS -päivitysikkuna Järjestelmän ja asennusohjelman salasana Taulukko 36. Järjestelmän ja asennusohjelman salasana Salasanan tyyppi Järjestelmän salasana Asennusohjelman salasana Salasana, joka on annettava tietokoneeseen kirjauduttaessa. Salasana, joka on annettava, jotta voidaan siirtyä tietokoneen BIOSasetuksiin ja muuttaa niitä. Voit luoda järjestelmän salasanan ja asennusohjelman salasanan tietokoneen suojaksi. VAROITUS: Salasanat tarjoavat perustason suojauksen tietokoneen tiedoille. VAROITUS: Jos tietokone ei ole lukittu ja se jätetään valvomatta, kuka tahansa voi käyttää sen tietoja. 36 Järjestelmän asennusohjelma

37 HUOMAUTUS: Järjestelmän ja asennusohjelman salasana -ominaisuus ei ole käytössä. Järjestelmän asennusohjelman salasanan määrittäminen Voit määrittää uuden järjestelmän tai järjestelmänvalvojan salasanan vain, kun tilana on Not Set (Ei määritetty). Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS)- tai System Setup (Järjestelmän asennusohjelma) -näytöltä Security (Suojaus) ja paina Enter. Security (Suojaus) -näyttö avautuu. 2 Valitse System/Admin Password (Järjestelmän/järjestelmänvalvojan salasana) ja luo salasana Enter the new password (Anna uusi salasana) -kenttään. Valitse järjestelmän salasana seuraavien ohjeiden mukaisesti: Salasanan maksimipituus on 32 merkkiä. Salasana voi sisältää ainoastaan numerot 0-9. Ainoastaan pienet kirjaimet hyväksytään eikä suuria kirjaimia sallita. Vain seuraavat erikoismerkit sallitaan: välilyönti, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Kirjoita sama järjestelmän salasana, jonka annoit aiemmin Confirm new password (Vahvista uusi salasana) -kenttään, ja klikkaa OK. 4 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 5 Tallenna muutokset painamalla Y. Tietokone käynnistyy uudelleen. Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen Varmista, että Salasanan tilan lukitus on pois käytöstä (järjestelmäasetuksissa) ennen kuin yrität poistaa tai muuttaa järjestelmän ja/tai määrityksen salasanan. Järjestelmän tai määritysten salasanaa ei voi poistaa tai muuttaa, jos Salasanan tila on lukittu. Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta System Security (Järjestelmän salaus) ja paina Enter. System Security (Järjestelmän salaus) -ruutu avautuu. 2 Tarkista System Security (Järjestelmän salaus) -ruudulta, että Password Status (Salasanan tila) on Unlocked (Lukitsematon). 3 Valitse System Password (Järjestelmän salasana), muuta vanhaa järjestelmän salasanaa tai poista se ja paina Enter tai Tab. 4 Valitse Setup Password (Asennusohjelman salasana), muuta vanhaa asennusohjelman salasanaa tai poista se ja paina Enter tai Tab. HUOMAUTUS: Jos vaihdat järjestelmän ja/tai asennusohjelman salasanan, kirjoita uusi salasana pyydettäessä. Jos poistat järjestelmän ja/tai asennusohjelman salasanan, vahvista poisto pyydettäessä. 5 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 6 Tallenna muutokset ja poistu järjestelmän asennusohjelmasta painamalla Y. Tietokone käynnistyy uudelleen. Järjestelmän asennusohjelma 37

38 6 Ohjelma Tässä luvussa kuvataan tuetut käyttöjärjestelmät sekä annetaan ohjeet ajureiden asentamisesta. -ohjainten lataaminen 1 Käynnistä kannettava tietokone. 2 Siirry osoitteeseen Dell.com/support. 3 Klikkaa Product Support (Tuotetuki), kirjoita kannettavan tietokoneen huoltotunnus ja klikkaa Submit (Lähetä). HUOMAUTUS: Jos et tiedä huoltotunnusta, käytä automaattista tunnistusta tai valitse kannettavan tietokonene malli manuaalisesti. 4 Valitse Drivers and Downloads (Ohjaimet ja ladattavat tiedostot). 5 Valitse kannettavaan tietokoneeseen asennettu käyttöjärjestelmä. 6 Selaa alaspäin sivulla ja valitse asennettava ajuri. 7 Klikkaa Download File (Lataa tiedosto) ladataksesi ohjaimen kannettavalle tietokoneelle. 8 Kun lataus on valmis, avaa kansio, johon tallensit ohjaintiedoston. 9 Kaksoisklikkaa ohjaintiedoston kuvaketta ja noudata ohjeita. 38 Ohjelma

39 7 Avun saaminen Dellin yhteystiedot HUOMAUTUS: Jos käytössäsi ei ole Internet-yhteyttä, käytä ostolaskussa, lähetysluettelossa, laskussa tai Dellin tuoteluettelossa olevia yhteystietoja. Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot: 1 Siirry osoitteeseen Dell.com/support. 2 Valitse tukiluokka. 3 Tarkista maa tai alue sivun alareunan avattavasta Choose A Country/Region (Valitse maa/alue) -luettelosta 4 Valitse tarpeitasi vastaava palvelu- tai tukilinkki. Avun saaminen 39
