1 Dell Precision 3930 Rack Setup and Specifications Regulatory Model: D02R Regulatory Type: D02R001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Rev. A01

3 Contents 1 Tietokoneen asentaminen Kotelo yleisesti...8 Näkymä edestä...8 Näkymä takaa... 8 Emolevyn kuvaus Järjestelmätiedot...10 Tekniset tiedot...10 Järjestelmän mitat Järjestelmätiedot Virtalähde...11 Suoritin...11 Muisti...12 Tallennuslaitteet...14 Ääni...14 Sisäinen näytönohjain Tiedonsiirto Mediakortinlukija Emolevyn liittimet Portit ja liittimet...16 Käyttöjärjestelmän tekniset tiedot Käyttöolosuhteet...17 Tukikäytäntö Järjestelmän asennusohjelma BIOS yleisesti...18 Käynnistysvalikko Navigointinäppäimet...19 Boot Sequence Järjestelmän asennusohjelman asetukset...20 Yleiset asetukset Järjestelmätiedot...21 Video-näytön asetukset Tietoturva...23 Suojatun käynnistyksen asetukset...25 Intel-ohjelmistosuojan laajennuksen asetukset Suorituskyky Virranhallinta Jäähdytyskokoonpano...28 Post-toiminta Hallinta...29 Virtualisointituki Contents 3

4 Huolto...29 Järjestelmälokit...30 Lisäkokoonpanot BIOS:in päivitys Windowsissa...30 BIOS:in päivitys järjestelmissä, joissa on käytössä BitLocker...31 Järjestelmän BIOS:in päivitys USB-muistitikun avulla Dell BIOS:in päivitys Linux- ja Ubuntu-ympäristöissä...32 BIOS:in päivitys F12-kertakäynnistysvalikosta Järjestelmän ja asennusohjelman salasana Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen...36 Vanhan järjestelmän tai asennusohjelman salasanan poistaminen tai vaihtaminen Avun saaminen...38 Dellin yhteystiedot Contents

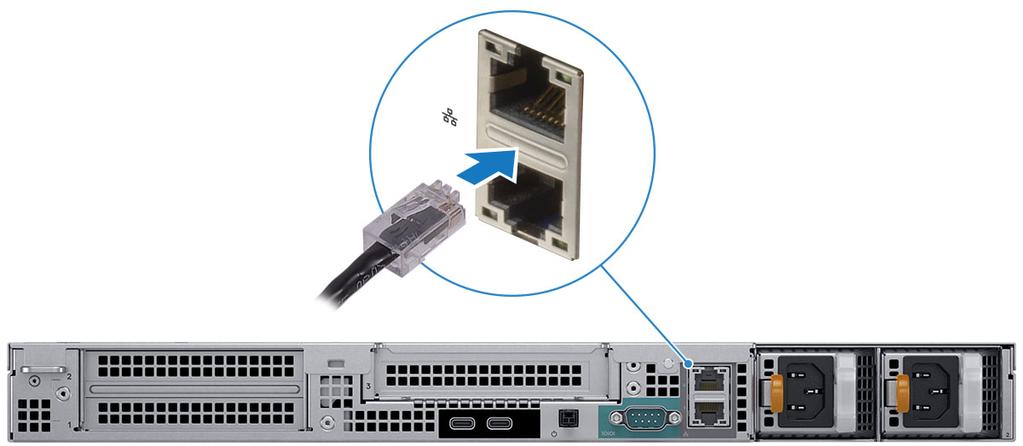

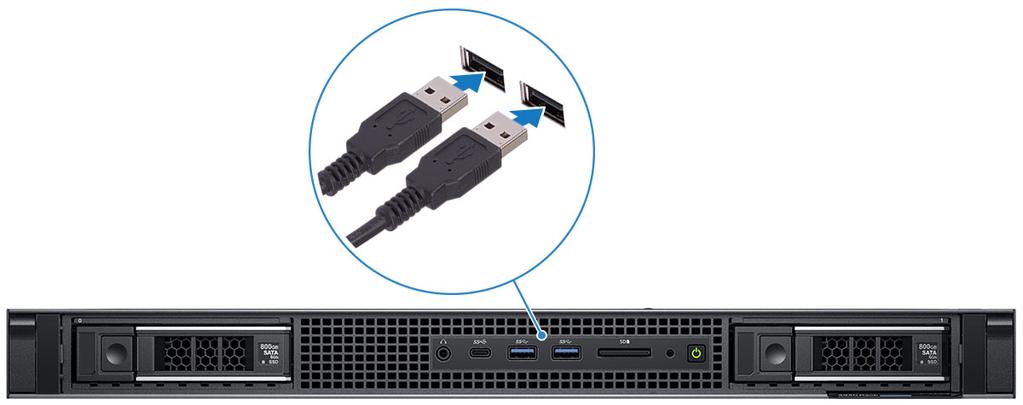

5 Tietokoneen asentaminen 1 1 Kytke näppäimistö ja hiiri. 2 Muodosta yhteys verkkoon kaapelin avulla. 3 Kytke näyttö. Tietokoneen asentaminen 5

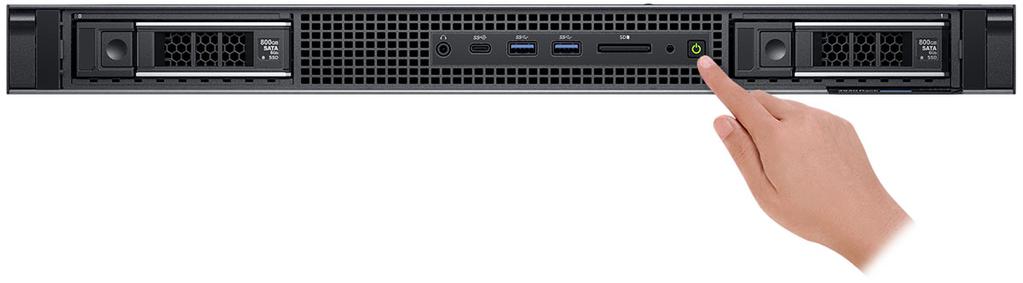

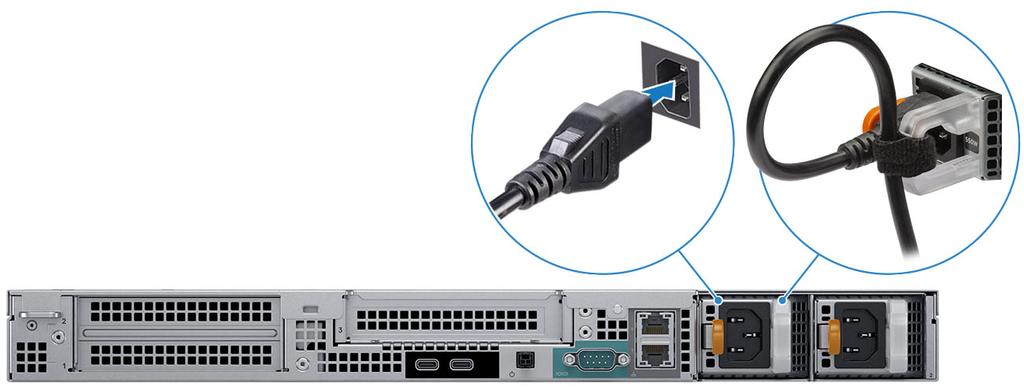

6 HUOMAUTUS: Jos tilasit tietokoneen erillisellä näytönohjaimella, se on videon ensisijainen ohjain. Kytke näyttö erilliseen näytönohjaimeen. 4 Kytke virtakaapeli. 5 Paina virtapainiketta. 6 Suorita Windowsin asennus loppuun noudattamalla näytön ohjeita: a Muodosta yhteys verkkoon. 6 Tietokoneen asentaminen

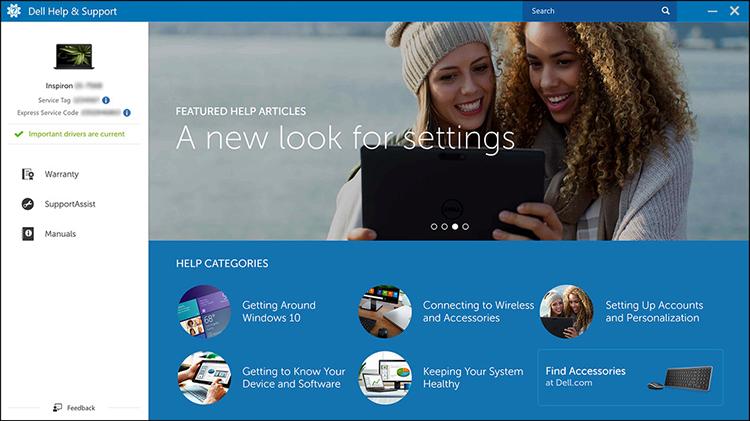

7 b Kirjaudu Microsoft-tilillesi tai luo uusi tili. 7 Paikanna Dell-sovellukset. Taulukko 1. Paikanna Dell-sovellukset Rekisteröi tietokone Dell Help and Support -sovellus SupportAssist Tarkista päivitysten saatavuus ja päivitä tietokone Tietokoneen asentaminen 7

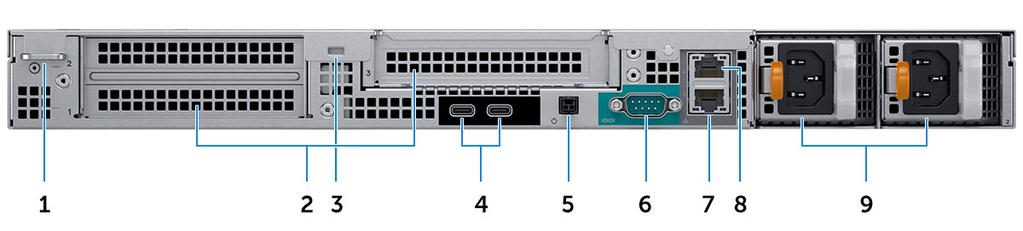

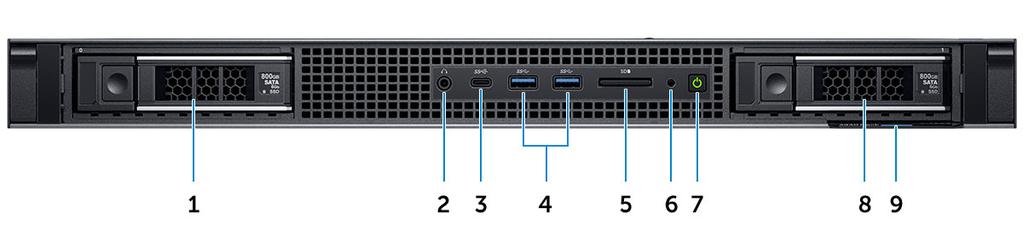

8 2 Kotelo yleisesti Näkymä edestä 1 Kiintolevyn paikka 0 2 Ääniportti 3 USB Type-C 3.1 Gen2 -portti 4 USB Type-A 3.1 Gen1 -portti 5 SD-muistikortinlukijan paikka 6 Aseman merkkivalo 7 Virtapainike 8 Kiintolevyn paikka 1 9 Huoltomerkki Näkymä takaa 1 Riippulukkorenkaat 2 Laajennuskorttipaikat 3 Suojakaapelin paikka 4 USB Type-C 3.1 Gen2 (UMA-videotuella) 5 Etävirtakytkin 6 Sarjaportti 7 10 Gt:n verkkoportti 8 1 Gt:n verkkoportti 9 Virtalähteet 8 Kotelo yleisesti

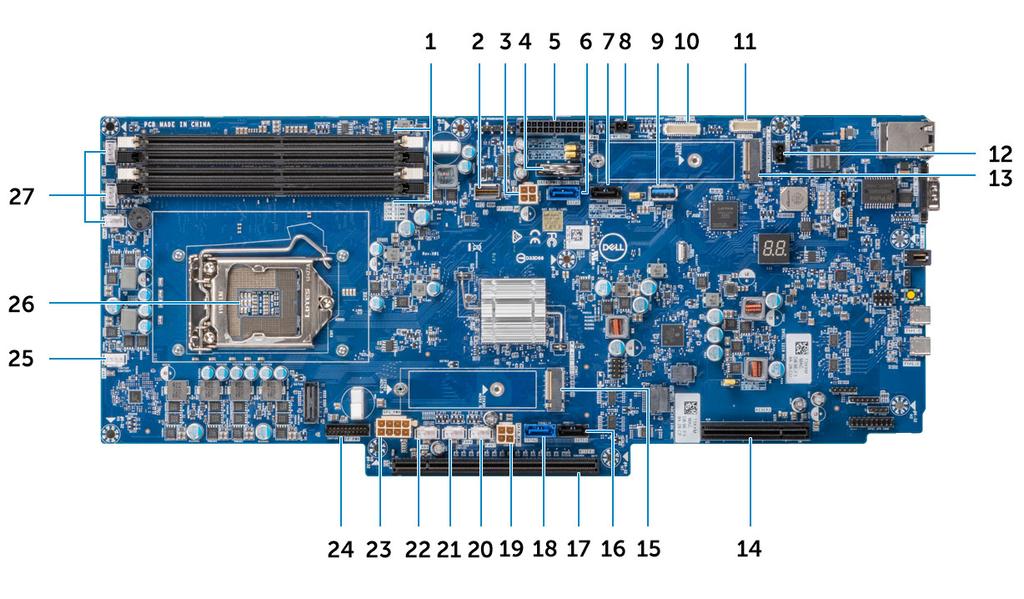

9 Emolevyn kuvaus 1 Muistipaikat 2 Etupaneelin HSD-merkkivalo 3 Vasen SATA-virtaliitin 4 Nappiparisto 5 Virranjakokortin virtaliitin 6 SATA 0 -liitin 7 SATA 1 -liitin 8 Virtaliitin 1 9 USB Type-A 3.1 Gen1 10 Virranjakokortin liitin 11 Etupaneelin liitin 12 Tunkeutumiskytkimen liitin 13 M.2 PCIe -liitin (SSD0) 14 PCIe-paikka 15 M.2 PCIe -liitin (SSD1) 16 SATA 3 -liitin 17 PCIe-paikka 18 SATA 2 -liitin 19 Oikea SATA-virtaliitin 2 20 Tuulettimen 7 virtaliitin 21 Tuulettimen 8 virtaliitin 22 Tuulettimen 9 virtaliitin 23 Grafiikkasuorittimen virtaliitin 24 Etupaneelin virtaliitin 25 Tuulettimen 6 virtaliitin 26 Suoritin 27 Tuulettimen 5/4/3 virtaliitin Kotelo yleisesti 9

10 3 Järjestelmätiedot Tekniset tiedot HUOMAUTUS: Tuotteet saattavat vaihdella alueen mukaan. Seuraavat tekniset tiedot ovat ainoat tiedot, joita edellytetään toimitettaviksi tietokoneen mukana. Saat lisätietoja tietokoneen kokoonpanosta Windows-käyttöjärjestelmän Ohje ja tuki - kohdasta ja valitsemalla vaihtoehdon tietokoneen tietojen näyttämiseksi. Järjestelmän mitat HUOMAUTUS: Järjestelmän paino ja toimituksen paino perustuvat tyypilliseen kokoonpanoon ja voivat vaihdella tietokoneen kokoonpanon mukaan. Tyypilliseen kokoonpanoon sisältyy integroitu näytönohjain ja kaksi kiintolevyä. Taulukko 2. Järjestelmän mitat (fyysiset) Torni Kotelon paino (paunaa/kg) 27,38/12,42 Kotelon mitat (K x L x S) Korkeus (tuumaa/cm) 1,68/4,28 Leveys (tuumaa/cm) 18,97/48,2 Syvyys (tuumaa/cm) 22,73/57,75 23,19/58,91 (etukehyksellä) Toimituksen paino (paunaa/kg sisältää pakkausmateriaalit) 42,63/19,34 Pakkauksen mitat (K x L x S) Korkeus (tuumaa/cm) 8,38/21,3 Leveys (tuumaa/cm) 23,42/59,5 Syvyys (tuumaa/cm) 31,61/80,3 Järjestelmätiedot Taulukko 3. Järjestelmätiedot Piirisarja DRAM-väyläleveys FLASH EPROM Intel C246 -piirisarja 64-bittinen SPI 256 Mt 10 Järjestelmätiedot

11 PCIe-väylä Ulkoisen väylän taajuus 100 MHz DMI 3.0, 8 Gt/s Virtalähde Tässä ohjeaiheessa luetellaan virtalähteiden tiedot. Taulukko wattia Ominaisuus Virtalähteen wattimäärä Verkkovirtajännitteen alue Verkkovirta (matala verkkovirta-alue / korkea verkkovirta-alue) Verkkovirran taajuus Tekniset tiedot 550 W (kaksi virtalähdettä tarjoaa vikasietoisuusvirran, ei lisävirtaa) VAC 7,4 A / 3,7 A 50 Hz / 60 Hz Taulukko 5. 3,0 V:n CMOS-akku Tuotemerkki Tyyppi Jännite Koostumus Käyttöikä PANASONIC CR-2302L/BN 3 V Litium Mangaani Dioksidi Jatkuva purku 15 kω:n kuormalla 2,0 voltin päätejännitteeseen: tuntia tai enemmän Varta V Litium Mangaani Dioksidi Duracell DL V Litium Mangaani Dioksidi Maxell CR V Litium Mangaani Dioksidi Jatkuva purku 15 kω:n kuormalla 2,0 voltin päätejännitteeseen: tuntia tai enemmän Jatkuva purku 15 kω:n kuormalla 2,0 voltin päätejännitteeseen: tuntia tai enemmän Jatkuva purku 15 kω:n kuormalla 2,0 voltin päätejännitteeseen: tuntia tai enemmän Suoritin HUOMAUTUS: Suoritinnumerot eivät ilmaise suorituskykyä. Suorittimien saatavuus voi muuttua ja vaihdella alueittain/maittain. Järjestelmätiedot 11

12 Taulukko 6. Suorittimen tekniset tiedot Tyyppi Intel Xeon E -suoritin E-2186G (6 ydintä, HT 3,8 Ghz, 4,7 GHz:n Turbo, 8 Mt) Intel Xeon E -suoritin E-2176G (6 ydintä, HT 3,7 Ghz, 4,7 GHz:n Turbo, 8 Mt) Intel Xeon E -suoritin E-2174G (4 ydintä, HT 3,8 Ghz, 4,7 GHz:n Turbo, 8 Mt) Intel Xeon E suoritin E-2146G (6 ydintä, HT 3,5 GHz, 4,5 Ghz:n Turbo, 8 Mt) Intel Xeon E -suoritin E-2136 (6 ydintä, HT 3,3 Ghz, 4,5 Ghz:n Turbo, 8 Mt) Intel Xeon E -suoritin E-2134 (4 ydintä, HT 3,5 Ghz, 4,5 Ghz:n Turbo, 8 Mt) Intel Xeon E -suoritin E-2124G (4 ydintä, 8 Mt:n välimuisti, 3,4 GHz, 4,5 Ghz:n Turbo) Intel Xeon E -suoritin E-2124 (4 ydintä, 3,4 GHz, 4,5 Ghz:n Turbo, 8 Mt) UMA Graphics Integroitu Intel UHD P630 Integroitu Intel UHD P630 Integroitu Intel UHD P630 Integroitu Intel UHD P630 Ei tuettu Ei tuettu Integroitu Intel UHD P630 Ei tuettu Intel Core i suoritin (4 ydintä, 6 Mt:n välimuisti, 3,6 GHz) Integroitu Intel UHD 630 Intel Core -suoritin i (6 ydintä, 9 Mt:n välimuisti, 3,0 GHz, jopa 4,1 GHz:n Turbo) Intel Core i suoritin (6 ydintä, 9 Mt:n välimuisti, 3,1 GHz, jopa 4,3 GHz:n Turbo) Intel Core i5-8600k -suoritin (6 ydintä, 9 Mt:n välimuisti, 3,6 GHz, jopa 4,3 GHz:n Turbo) Intel Core i suoritin (6 ydintä, 12 Mt:n välimuisti, 3,2 GHz, jopa 4,6 GHz:n Turbo) Intel Core i7-8700k -suoritin (6 ydintä, 12 Mt:n välimuisti, 3,7 GHz, jopa 4,7 GHz:n Turbo) Integroitu Intel UHD 630 Integroitu Intel UHD 630 Integroitu Intel UHD 630 Integroitu Intel UHD 630 Integroitu Intel UHD 630 Muisti Taulukko 7. Muistitiedot Muistin vähimmäiskokoonpano Muistin enimmäiskokoonpano 4 Gt 64 Gt Paikkojen määrä 4 DIMM-tyyppi UDIMM 12 Järjestelmätiedot

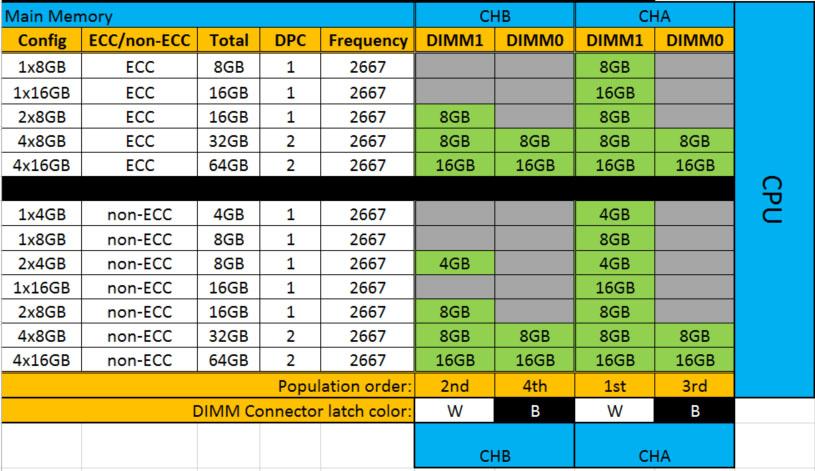

13 Tuettu enimmäismuisti paikkaa kohti Muistivaihtoehdot 16 Gt 4 Gt 1 x 4 Gt (Ei ECC) 8 Gt 2 x 4 Gt (Ei ECC) 8 Gt 1 x 8 Gt (ECC) 16 Gt 2 x 8 Gt (Ei ECC) 16 Gt 2 x 8 Gt (ECC) 32 Gt 4 x 8 Gt (Ei ECC) 32 Gt 4 x 8 Gt (ECC) 64 Gt 4 x 16 Gt (Ei ECC) 64 Gt 4 x 16 Gt (ECC) HUOMAUTUS: ECC-muistia tuetaan vain Xeon E - suorittimen ja Core i3 -suorittimen SKU:eiden kanssa. Tyyppi Nopeus DDR4 UDIMM Ei ECC / ECC-muisti MHz Precision kehikon muistimatriisi Precision kehikon muistimatriisi määrittää kanavan/dimm-numeron järjestyksen sen mukaan, miten DIMM-muistit täytetään muistipaikkoihin. HUOMAUTUS: Optimaalisen muistin suorituskyvyn saamiseksi yksi DIMM-muisti on täytettävä sekä kanavaan A että kanavaan B DIMM-numerosta riippumatta. Järjestelmä ei tue erikokoisia DIMM-muisteja. Järjestelmätiedot 13

14 Tallennuslaitteet Taulukko 8. Tallennuslaitteiden tekniset tiedot Tyyppi Muotokerroin Liitäntä Suojausasetus Kapasiteetti Neljä 2,5 tuuman edestä ladattavaa kiintolevyä Noin (2,76 x 3,959 x 0,276 tuumaa) Enintään 6 Gt/s (SATA 3.0) OPAL /SED FIPS Enintään 8 Mt Kaksi 3,5 tuuman edestä ladattavaa kiintolevyä Noin (5,79 x 4 x 1) Enintään 6 Gt/s (SATA 3.0) Enintään 16 Gt Kaksi SSD-asemaa M x PCIe x4 NVMe emolevyssä (ei lokerossa), enintään 32 Gbps 2x M.2 PCIe x4 NVMe Dell Ultraspeed Drive Duo -kortissa (täytetty PCIe - paikkaan 2 nostimessa 1A) SED/OPAL Enintään 4 Mt HUOMAUTUS: Tietokone tukee joko kahta 3,5 tuuman kiintolevyä tai neljää 2,5 tuuman kiintolevyä kokoonpanon mukaan. HUOMAUTUS: Edestä ladattavia kiintolevyä ei voida vaihtaa käytön aikana. Ääni Taulukko 9. Äänitiedot Kontrolleri Tyyppi Liitäntä Waves MaxxAudio Pro -tuki Kaksikanavainen hifi-ääni Yleisääniliitin Stereokuulokkeet Sisäinen näytönohjain Taulukko 10. Sisäisen näytönohjaimen tekniset tiedot Kontrolleri Tyyppi CPU-riippuvuus Näyttömuistin tyyppi Kapasiteetti Ulkoisen näytön tuki Enimmäistarkkuus Intel UHD näytönohjain UMA Intel Core i Intel Core i5 8600/8500 Intel Core i Integroitu Jaettu järjestelmämuisti DisplayPort-porttia tuetaan takaosan USB Type-C -portin kautta DP/HDMI/VGA/ DVI-porttia tuetaan x Järjestelmätiedot

15 Kontrolleri Tyyppi CPU-riippuvuus Näyttömuistin tyyppi Kapasiteetti Ulkoisen näytön tuki Enimmäistarkkuus takaosan USB Type- C -portin kautta Intel UHD P630 -näytönohjain UMA Intel Xeon G Integroitu Jaettu järjestelmämuisti DP/HDMI/VGA/ DVI-porttia tuetaan takaosan USB Type- C -portin kautta x HUOMAUTUS: Katso tietoja Xeon G SKU:sta suorittimen teknisten tietojen osiosta. HUOMAUTUS: Xeon SKU:t, joissa on G -jälkiliite, tukevat Intel UHD -näytönohjainta. Tiedonsiirto Taulukko 11. Tiedonsiirtotiedot Verkkokortti Integroitu Intel 10/100/1000 Mb/s Ethernet (RJ-45) Integroitu Aquantia 10 Gb/s Ethernet (RJ45) Mediakortinlukija Taulukko 12. Mediakortinlukijan tekniset tiedot Tyyppi Tuetut kortit Yksi SD-korttipaikka SD SDHC SDXC Emolevyn liittimet Taulukko 13. Emolevyn liittimet M.2-liittimet Sarja-ATA-liitin (SATA) Kaksi (2280 Key-M) Neljä Nostin 1A PCIe X16 -korttipaikka Korttipaikka 1 (alaosa): täyskorkea Double Width PCIex16 Gen 3 tai Single Width PCIex8 Gen 3 PCIe X8 -korttipaikka Korttipaikka 2 (yläosa): täyskorkea Single Width PCIex8 Gen 3 Nostin 1B Järjestelmätiedot 15

16 PCIe-32-bittinen Korttipaikka 1 (alaosa): täyskorkea PCI 32/33 Nostin 2 Korttipaikka 2 (yläosa): täyskorkea PCI 32/33 PCIe X4 -korttipaikka Kiinteä nostin korttipaikalle 3 (kaikissa koteloissa): täyskorkea Single Width PCIeX4 Gen 3 Portit ja liittimet Taulukko 14. Etuosan portit ja liittimet Muistikortinlukija USB Ääni SD 4.0 -muistikortinlukija Yksi USB 3.1 Gen2 Type-C -portti Kaksi USB 3.1 Gen 1 Type-A -porttia Yleisääniliitin Taulukko 15. Takaportit ja liittimet USB Verkkokortti Sarjaportti Kaksi USB 3.1 Gen2 Type-C -porttia (UMA-videotuella) Yksi 1 Gb RJ-45 Yksi 10 Gb RJ-45 Yksi sarjaportti Käyttöjärjestelmän tekniset tiedot Taulukko 16. Käyttöjärjestelmän tekniset tiedot Tuetut käyttöjärjestelmät Windows 10 Pro tehotyöasemille (enintään 4 ydintä) Windows 10 Pro tehotyöasemille (yli 4 ydintä) Windows 10 Pro Standard HUOMAUTUS: Red Hat Enterprise Linux ja Ubuntu julkaistaan RTS:n jälkeen. HUOMAUTUS: Tehtaassa asennettu Windows 10 Home Plus/Advanced -tuki saatavilla RTS:n jälkeen. 16 Järjestelmätiedot

17 Käyttöolosuhteet Katso tietoja tuoteturvallisuudesta, EMC:stä ja ympäristötietolehtisistä osoitteesta about_dell/values/regulatory_compliance/dec_conform?c=us&cs=04&l=en&s=bsd&redirect=1 Taulukko 17. Käyttöolosuhteet Lämpötila-alue Suhteellinen kosteus Ilman mukana kulkevien epäpuhtauksien taso Värähtely Käytön aikana: C (50 95 F) kaikissa järjestelmän kokoonpanoissa. Käytön aikana: C ( F) erityisissä järjestelmän kokoonpanoissa. Säilytyksessä: C ( F) Käytön aikana: % (kastelämpötila enintään = 40 C) (kondensoitumaton) Säilytyksessä: % (kastelämpötila enintään = 60 C) (kondensoitumaton) G1 ISA-S standardin mukaan Värähtely (enintään)*: käytön aikana = 0,26 GRMS; säilytyksessä = 2,0 GRMS Iskut Iskut (enintään: käytön aikana = 10 G ; säilytyksessä = 71 G HUOMAUTUS: *Mitattu käyttäen satunnaista värähtelyspektriä, joka simuloi käyttöympäristöä. Mitattu käyttäen 2 ms:n puolisinipulssia kiintolevyn ollessa käytössä. Mitattu käyttäen 2 ms:n puolisinipulssia kiintolevyn lukupään ollessa parkissa. Tukikäytäntö Lisätietoa tukikäytännöstä saa tietokannan artikkeleista 13290, ja Järjestelmätiedot 17

18 Järjestelmän asennusohjelma 4 Järjestelmän asennusohjelman avulla voit hallita tabletinpöytäkoneenkannettavan tietokoneen ohjelmistoa ja määrittää BIOS-tason asetukset. Voit järjestelmän asennusohjelmasta muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita, esittää järjestelmän laitteistokokoonpanon, ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä, määrittää suorituskyvyn ja virranhallinnan kynnysarvot, hallita tietokoneen suojausta. Aiheet: BIOS yleisesti Käynnistysvalikko Navigointinäppäimet Boot Sequence Järjestelmän asennusohjelman asetukset Yleiset asetukset Järjestelmätiedot Video-näytön asetukset Tietoturva Suojatun käynnistyksen asetukset Intel-ohjelmistosuojan laajennuksen asetukset Suorituskyky Virranhallinta Jäähdytyskokoonpano Post-toiminta Hallinta Virtualisointituki Huolto Järjestelmälokit Lisäkokoonpanot BIOS:in päivitys Windowsissa BIOS:in päivitys järjestelmissä, joissa on käytössä BitLocker Järjestelmän BIOS:in päivitys USB-muistitikun avulla Dell BIOS:in päivitys Linux- ja Ubuntu-ympäristöissä BIOS:in päivitys F12-kertakäynnistysvalikosta Järjestelmän ja asennusohjelman salasana BIOS yleisesti VAROITUS: Älä muuta BIOS-asennusohjelman asetuksia, ellet ole kokenut tietokoneen käyttäjä. Tietyt muutokset voivat saada tietokoneen toimimaan virheellisesti. HUOMAUTUS: Ennen BIOS-asennusohjelman muuttamista on suositeltavaa kirjoittaa BIOS-asennusohjelman näytön tiedot muistiin tulevaa käyttöä varten. 18 Järjestelmän asennusohjelma

19 BIOS-asennusohjelman avulla voit saada tietoja tietokoneeseen asennetuista laitteista, kuten RAM-muistin määrästä, kiintolevyn koosta jne., muuttaa järjestelmän kokoonpanotietoja, määrittää tai muuttaa käyttäjän valittavissa olevia asetuksia, kuten käyttäjän salasanan, asennetun kiintolevyn tyypin, peruslaitteiden käyttöönoton tai käytöstä poiston. Käynnistysvalikko Kun Dell-logo tulee näyttöön, paina <F12> ja saat näkyviin kertakäynnistysvalikon, jossa on luettelo järjestelmän kelvollisista käynnistyslaitteista. Tämä valikko sisältää myös diagnostiikka- ja BIOS-asetusvaihtoehdot. Käynnistysvalikossa luetellut laitteet riippuvat järjestelmässä olevista käynnistetystä tukevista laitteista. Tämä valikko on hyödyllinen, kun yrität käynnistää tietyn laitteen tai suorittaa järjestelmän diagnostiikan. Käynnistysvalikon käyttäminen ei muuta BIOS:iin tallennettua käynnistysjärjestystä. Vaihtoehdot ovat: UEFI-käynnistys: Windows Boot Manager Muut vaihtoehdot: BIOS-asetukset BIOS:in flashpäivitys Diagnostiikka Muuta käynnistystilan asetuksia Navigointinäppäimet HUOMAUTUS: Useimpien järjestelmän asennusohjelman asetusten kohdalla muutokset tallennetaan, mutta ne tulevat voimaan vasta, kun järjestelmä käynnistetään uudelleen. Näppäimet Ylänuoli Alanuoli Enter Välilyönti Välilehti: Navigointi Siirtyy edelliseen kenttään. Siirtyy seuraavaan kenttään. Arvon valinta valitusta kentästä (jos käytettävissä) tai kentän linkin seuraaminen. Laajentaa tai kutistaa alasvetoluettelon, jos käytettävissä. Siirtyy seuraavaan kohdistusalueeseen. HUOMAUTUS: Koskee vain tavallista graafista selainta. Esc Boot Sequence Siirtyy edelliselle sivulle, kunnes näet päänäytön. Jos painat Esc-painiketta päänäytössä näet viestin, joka kehottaa sinua tallentamaan kaikki tallentamattomat muutokset, ja järjestelmä käynnistetään uudelleen. Käynnistysjärjestyksen avulla voit ohittaa järjestelmän asennusohjelman määrittämän käynnistyslaitejärjestyksen ja käynnistää suoraan tietyltä laitteelta (esim. optinen asema tai kiintolevy). Kun Dell-logo ilmestyy Power-on Self Test (POST) alkutestin aikana: Voit avata järjestelmän asennusohjelman painamalla F2-näppäintä. Voit tuoda kertakäynnistysvalikon näkyviin painamalla F12-näppäintä. Järjestelmän asennusohjelma 19

20 Kertakäynnistysvalikko sisältää laitteet, joilta voit käynnistää tietokoneen ja diagnostiikan. Käynnistysvalikon vaihtoehdot ovat: Irrotettava asema (jos käytettävissä) STXXXX-asema HUOMAUTUS: XXX tarkoittaa SATA-aseman numeroa. Optinen asema (jos käytettävissä) SATA-kiintolevy (jos käytettävissä) Diagnostiikka HUOMAUTUS: Jos valitset Diagnostics (Diagnostiikka) -vaihtoehdon, siirryt epsa diagnostics (epsa-diagnostiikka) - näyttöön. Käynnistysjärjestysruudulla on myös mahdollisuus siirtyä järjestelmän asennusohjelman näyttöön. Järjestelmän asennusohjelman asetukset HUOMAUTUS: Tässä osiossa kuvattuja kohtia ei ehkä näytetä riippuen tabletistatietokoneestakannettavasta tietokoneesta ja siihen asennetuista laitteista. Yleiset asetukset Taulukko 18. Yleistä Järjestelmätiedot Näyttää seuraavat tiedot: System Information: Näyttää tiedot BIOS Version (BIOS-versio), Service Tag (Huoltomerkki), Asset Tag (Laitetunnus), Ownership Tag (Hankintatunnus), Ownership Date (Hankintapäivä), Manufacture Date (Valmistuspäivä) ja Express Service Code (Pikahuoltokoodi). Memory Information: Näyttää tiedot Memory Installed (Asennettu muisti), Memory Available (Käytettävissä oleva muisti), Memory Speed (Muistin nopeus), Memory Channel Mode (Muistikanavatila), Memory Technology (Muistiteknologia), DIMM A Size, (DIMM A -koko), DIMM B Size (DIMM B -koko), DIMM C Size (DIMM C -koko) ja DIMM D Size (DIMM D - koko). PCI Information: Näyttää tiedot Slot1 (Paikka 1), Slot2 (Paikka 2) ja Slot3 (Paikka 3). Processor Information: Näyttää tiedot Processor Type (Suoritintyyppi), Core Count (Ydinten määrä), Processor ID (Suoritintunnus), Current Clock Speed (Nykyinen kellotaajuus), Minimum Clock Speed (Minimikellotaajuus), Maximum Clock Speed (Maksimikellotaajuus), Processor L2 Cache (Suorittimen L2-välimuisti), Processor L3 Cache (Suorittimen L3- välimuisti), HT Capable (HT-tuki) ja 64-Bit Technology (64-bittinen teknologia). Device Information: Näyttää tiedot SATA-0, SATA 1, SATA 2, SATA 3, M.2 PCIe SSD-0, M.2 PCIe SSD-1, LOM MAC Address (LOM MAC -osoite), LOM2 MAC Address (LOM2 MAC - osoite), Video Controller (Video-ohjain) ja Audio Controller (Ääniohjain). Boot Sequence Advanced Boot Options Määrittää järjestyksen, jossa tietokone pyrkii etsimään käyttöjärjestelmää tässä luettelossa määritetyistä laitteista. Voit ottaa vanhat ROM-levyt käyttöön UEFI-käynnistystilassa. Tämä vaihtoehto on valittu oletusarvoisesti. Enable Legacy Option ROMs (Ota käyttöön vanhat ROM-levyt) Enable Attempt Legacy Boot (Ota käyttöön vanha käynnistys) Oletusaseus Ei mitään valittu UEFI Boot Path Security Tämän vaihtoehdon avulla voit hallita, kehottaako järjestelmä käyttäjää syöttämään järjestelmänvalvojan salasanan, kun UEFI-käynnistyspolku käynnistetään F12-käynnistysvalikosta. Always, Except Internal HDD (Aina, paitsi sisäinen kiintolevy) oletusasetus Always (Aina) 20 Järjestelmän asennusohjelma

21 Never (Ei koskaan) Date/Time Voit muuttaa päivämäärä- ja kellonaika-asetuksia. Järjestelmän päivämäärän ja kellonajan muutokset tulevat voimaan välittömästi.. Järjestelmätiedot Taulukko 19. Järjestelmän kokoonpano Integrated NIC Voit hallita kiinteää LAN-ohjainta. a Enable UEFI Network Stack (Ota käyttöön UEFI Network Stack) ei ole valittu oletusarvoisesti. Vaihtoehdot ovat: Disabled (Ei käytössä) Enabled (Käytössä) Enabled w/pxe (Käytössä PXE:llä) (oletusasetus) Integrated NIC2 Voit hallita kiinteää LAN-ohjainta. a Enable UEFI Network Stack (Ota käyttöön UEFI Network Stack) ei ole valittu oletusarvoisesti. Vaihtoehdot ovat: Disabled (Ei käytössä) Enabled (Käytössä) (oletusasetus) Enabled w/pxe (Käytössä PXE:llä) UEFI Network Stack Tämän vaihtoehdon avulla käyttöjärjestelmän ulkopuolella käytettäviä ja vanhojen käyttöjärjestelmien verkko-ominaisuuksia voidaan käyttää minkä tahansa yhteensopivan verkkokortin avulla. Sitä voidaan käyttää ilman PXE:n käynnistämistä. Enable UEFI Network Stack (Ota käyttöön UEFI Network Stack) Oletusasetus: Disabled (Ei käytössä) Serial Port Määrittää, miten sisäinen sarjaportti toimii. Valitse jokin seuraavista vaihtoehdoista: Disabled (Ei käytössä) COM1 (valittu oletusarvoisesti) COM2 COM3 COM4 SATA Operation Voit määrittää integroidun kiintolevyohjaimen käyttötilan. Disabled (Ei käytössä) = SATA-ohjaimet on piilotettu AHCI = SATA on määritetty AHCI-tilaan. RAID ON = SATA on määritetty tukemaan RAID-tilaa (valittu oletusarvoisesti) Drives Voit ottaa käyttöön tai poistaa käytöstä sisäisiä asemia: SATA-0 (oletusarvoisesti käytössä) SATA-1 (oletusarvoisesti käytössä) SATA-2 (oletusarvoisesti käytössä) SATA-3 (oletusarvoisesti käytössä) M.2 PCIe SSD-0 (oletusarvoisesti käytössä) Järjestelmän asennusohjelma 21

22 M.2 PCIe SSD-1 (oletusarvoisesti käytössä) Smart Reporting USB Configuration Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Enable Smart Reporting (Ota käyttöön Smart Reporting) -vaihtoehto on oletusarvoisesti pois käytöstä. Voit voi ottaa integroidun USB-ohjaimen käyttöön tai poistaa sen käytöstä: Enable USB Boot Support (Ota käyttöön USB-käynnistystuki) Enable Front USB Ports (Ota käyttöön etuosan USB-portit) Enable Rear USB Ports (Ota käyttöön takaosan USB-portit) Enable Internal USB Ports (Ota käyttöön sisäiset USB-portit) Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Front USB Configuration Voit ottaa etuosan USB-portit käyttöön tai poistaa ne käytöstä. Kaikki portit on otettu oletusarvoisesti käyttöön. Front Port 1 (Left) (Etuportti 1 (vasen)) Front Port 2 (Center) (Etuportti 2 (keski)) Front Port 3 (Right)* (Etuportti 3 (oikea)*) Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Rear USB Configuration Voit ottaa takaosan USB-portit käyttöön tai poistaa ne käytöstä. Kaikki portit on otettu oletusarvoisesti käyttöön. Rear Port 1 (Left)* (Takaosan portti 1 (vasen)*) Rear Port 2 (Right)* (Takaosan portti 2 (oikea)*) Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Internal USB Configuration Voit ottaa sisäiset USB-portit käyttöön tai poistaa ne käytöstä. Portti on oletusarvoisesti käytössä. Internal Port 1 (Sisäinen portti 1) Thunderbolt Adapter Configuration Kun käytössä, Thunderbolt-tekniikkaominaisuus sekä liittyvät portit ja sovittimet on otettu käyttöön. Tämä vaihtoehto on oletusarvoisesti käytössä. Enable Thunderbolt Technology Support (Ota Thunderbolt-tekniikan tuki käyttöön) (oletusasetus)) Security Level No Security (Suojaustaso Ei suojausta) Security Level User Authorization (Suojaustaso Käyttäjän valtuutus) (oletusasetus) Security Level Secure Connect (Suojaustaso Suojattu yhteys) Security Level Display Port Only (Suojaustaso Vain näyttöportti) Audio Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota ääni käyttöön) -vaihtoehto on valittu oletusarvoisesti. Enable Microphone (Ota mikrofoni käyttöön) (oletusasetus) Dust Filter Maintenance Voit voi ottaa käyttöön tai poistaa käytöstä BIOS-viestit tietokoneeseen asennetun valinnaisen pölynsuodattimen huoltamiseksi. BIOS tuottaa käynnistystä edeltävän muistuksen pölynsuodattimen puhdistamiseksi tai vaihtamiseksi määritetyn väliajan mukaan. Disabled (Ei käytössä) on valittu oletusarvoisesti. Disabled (Ei käytössä) 15 days (15 päivää) 22 Järjestelmän asennusohjelma

23 30 days (30 päivää) 60 days (60 päivää) 90 days (90 päivää) 120 days (120 päivää) 150 days (150 päivää) 180 days (180 päivää) Miscellaneous Devices Voit ottaa käyttöön tai poistaa käytöstä erilaisia sisäisiä laitteita. Enable Secure Digital (SD) Card (Ota käyttöön SD-kortti) on valittu oletusarvoisesti. Enable Secure Digital (SD) Card (Ota käyttöön SD-kortti) Secure Digital (SD) Card Boot (SD-kortin käynnistys) Secure Digital (SD) Card read only mode (SD-kortti kirjoitussuojattu) Front Power Button Voit ottaa käyttöön tai poistaa käytöstä etupaneelin virtapainikkeen. Enable Front Power button (Ota käyttöön etuosan virtapainike) on valittu oletusarvoisesti. Video-näytön asetukset Enable Front Power Button (Ota käyttöön etuosan virtapainike) Disabled Front Power Button (Poista käytöstä etuosan virtapainike) Taulukko 20. Video Multi-Display Voit ottaa moninäytön käyttöön tai poistaa sen käytöstä. Se on otettava käyttöön Windows 7 - versiolle tai uudemmalle versiolle. Enable Multi-Display (Ota käyttöön moninäyttö) (oletusasetus) HUOMAUTUS: Tämä ominaisuus ei koske muita käyttöjärjestelmiä. Primary Display Voit valita ensisijaisen näytön, kun järjestelmässä on useita näytönohjaimia. Auto (Automaattinen) (oletusasetus) Intel HD -näytönohjain ATI Radeon HD -näytönohjain HUOMAUTUS: Jos et valitse asetusta Auto (Automaattinen), sisäinen näytönohjain on käytössä. Tietoturva Taulukko 21. Tietoturva Admin Password System Password Internal HDD-0 Password Strong Password Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen. Mahdollistaa järjestelmän salasanan määrittämisen, muuttamisen tai poistamisen. Mahdollistaa tietokoneen sisäisen kiintolevyn salasanan määrittämisen, muuttamisen tai poistamisen. Tällä asetuksella järjestelmän vahva salasana voidaan ottaa käyttöön tai poistaa käytöstä. Järjestelmän asennusohjelma 23

24 Password Configuration Password Bypass Käyttäjä voi määrittää valvojan salasanassa ja järjestelmän salasanassa sallittujen merkkien minimi- ja maksimimäärän. Merkkialue on Tällä asetuksella voit ohittaa järjestelmän (käynnistys-) salasanan sekä sisäisen kiintolevyn salasanan kyselyt järjestelmää käynnistettäessä uudelleen. Disabled (Poissa käytöstä) Kysy aina järjestelmän ja sisäisen kiintolevyn salasanaa, kun ne on määritetty. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Reboot Bypass (Uudelleenkäynnistyssalasana) Ohita salasana uudelleenkäynnistyksessä (lämmin käynnistys). HUOMAUTUS: Järjestelmä pyytää järjestelmän ja sisäinen kiintolevyn salasanaa käynnistettäessä virran katkaisun jälkeen (kylmä käynnistys). Lisäksi järjestelmä pyytää mahdollisten Modular Bay kiintolevyjen salasanoja. Password Change UEFI Capsule Firmware Updates TPM 2.0 Security Käyttäjä voi määrittää, sallitaanko järjestelmän ja kiintolevyn salasanojen muutokset, kun järjestelmänvalvojan salasana on käytössä. Allow Non-Admin Password Changes (Salli muiden kuin valvojan salasanojen muutokset) Tämä asetus on oletusarvoisesti käytössä. Tämä vaihtoehto määrää, salliiko tämä järjestelmä BIOS-päivitykset UEFI-kapselipäivityspakkauksina. Tämä vaihtoehto on oletusarvoisesti valittu. Tämän vaihtoehdon poistaminen käytöstä estää BIOSpäivitykset sellaisista palveluista kuin Microsoft Windows Update ja Linux Vendor Firmware Service (LVFS). Tällä asetuksella voidaan valita, onko TPM (Trusted Platform Module) käyttöjärjestelmän nähtävissä. TPM On (TPM käytössä) (oletusasetus) Clear (Tyhjennä) PPI Bypass for Enable Commands (PPI-ohitus käyttöön otetuille komennoille) PPI Bypass for Disable Commands (PPI-ohitus käytöstä poistetuille komennoille) PPI Bypass for Clear Commands (PPI-ohitus tyhjennetyille komennoille) Attestation Enable (Vahvistus käytössä) (oletusasetus) Key Storage Enable (Avaintallennus käytössä) (oletusasetus) SHA 256 (oletusasetus) Valitse jokin seuraavista vaihtoehdoista: Disabled (Ei käytössä) Enabled (Käytössä) (oletusasetus) Computrace Tällä kentällä voi aktivoida vaihtoehtoisenabsolute Softwaren Computrace-palvelun BIOSmoduuliliittymän tai poistaa sen käytöstä. Ottaa käyttöön tai poistaa käytöstä laitehallintaan tarkoitetun Computrace-palvelun. Deactivate (Poista käytöstä) Tämä vaihtoehto on valittu oletusarvoisesti. Disable (Poista käytöstä) Activate (Ota käyttöön) Chassis Intrusion Tällä kentällä ohjataan kotelon tunkeutumisominaisuutta. Valitse jokin seuraavista vaihtoehdoista: Disabled (Ei käytössä) (oletusasetus) Enabled (Käytössä) On-Silent (Päällä äänetön) OROM Keyboard Access Tämä vaihtoehto määrittää, voivatko käyttäjät siirtyä valinnaiseen ROM-määritysnäyttöön painamalla käynnistyksen yhteydessä pikavalintaa. Enabled (Käytössä) (oletusasetus) Disabled (Ei käytössä) 24 Järjestelmän asennusohjelma

25 Admin Setup Lockout Master Password Lockout SMM Security Mitigation One Time Enable (Käytössä kerran) Voit estää käyttäjiä siirtymästä asennusohjelmaan, kun järjestelmänvalvojan salasana on määritetty. Tämä asetus ei ole oletusarvoisesti käytössä. Voit poistaa käytöstä pääsalasanan tuen. Kiintolevyn salasanat on tyhjennettävä ennen kuin asetuksia voidaan muuttaa. Tämä asetus ei ole oletusarvoisesti käytössä. Tällä asetuksella voit ottaa käyttöön UEFI SMM Security Mitigation -lisäsuojaukset tai poistaa ne käytöstä. Tämä asetus ei ole oletusarvoisesti käytössä. Suojatun käynnistyksen asetukset Taulukko 22. Suojattu käynnistys Secure Boot Enable Voit ottaa suojatun käynnistysominaisuuden käyttöön tai poistaa sen käytöstä. Secure Boot Enable Tämä vaihtoehto on oletusarvoisesti valittu. Secure Boot Mode Voit muuttaa suojatun käynnistyksen käyttäytymistä UEFI-ohjaimen allekirjoitusten arvioimiseksi tai pakottamiseksi. Deployed Mode (Käyttöönottotila) (oletusasetus) Audit Mode (Tarkistustila) Expert key Management (Edistynyt avaimen hallinta) Voit muuttaa suojausavaintietokantoja vain, jos mukautettu tila on käytössä. Enable Custom Mode (Ota mukautettu tila käyttöön) vaihtoehto on oletusarvoisesti pois käytöstä. Vaihtoehdot ovat: PK (oletusasetus) KEK db dbx Jos otat mukautetun tilan käyttöön, asetusten PK, KEK, db ja dbx vaihtoehdot tulevat näkyviin. Vaihtoehdot ovat: Save to File (Tallenna tiedostoon) Tallentaa avaimen käyttäjän valitsemaan tiedostoon Replace from File (Korvaa tiedostosta) Korvaa sen hetkisen avaimen käyttäjän valitsemasta tiedostosta saadulla avaimella Append from File (Liitä tiedostosta) Lisää avaimen sen hetkiseen tietokantaan käyttäjän valitsemasta tiedostosta Delete (Poista) Poistaa valitun avaimen Reset All Keys (Palauta kaikki avaimet) Palauttaa oletusasetuksiin Delete All Keys (Poista kaikki avaimet) Poistaa kaikki avaimet HUOMAUTUS: Jos poistat mukautetun tilan käytöstä, kaikki muutokset poistetaan ja avaimet palautetaan oletusasetuksiin. Järjestelmän asennusohjelma 25

26 Intel-ohjelmistosuojan laajennuksen asetukset Taulukko 23. Intel-ohjelmistosuojan laajennukset Intel SGX Enable Tässä kentässä voit määrittää suojatun ympäristön koodin suorittamiselle/arkaluontoisten tietojen käytölle pääkäyttöjärjestelmässä. Klikkaa jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) Enabled (Käytössä) Software controlled (Ohjelmiston hallitsema) Oletusasetus Enclave Memory Size Tämä asetus määrittää SGX Enclave -varamuistin koon. Klikkaa jotakin seuraavista vaihtoehdoista: 32 Mt 64 Mt 128 Mt Oletusasetus Suorituskyky Taulukko 24. Suorituskyky Multi Core Support Tämä kenttä määrittää, onko suorittimessa otettu käyttöön yksi ydin vai kaikki ytimet. Joidenkin sovellusten suorituskyky paranee käytettäessä lisäytimiä. All (Kaikki) oletusasetus Intel SpeedStep Voit ottaa käyttöön tai poistaa käytöstä suorittimen Intel SpeedStep -tilan. Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön) Tämä vaihtoehto on oletusarvoisesti käytössä. C-States Control (Suorittimen tilojen hallinta) Voit ottaa ylimääräisen suorittimen lepotilat käyttöön tai poistaa ne käytöstä. C States (Suorittimen tilat) Tämä vaihtoehto on oletusarvoisesti käytössä. Cache Prefetch Voit ottaa käyttöön tai poistaa käytöstä suorittimen MLC-streamerin ja MLC:n paikkatiedot sisältävän esihakutoiminnon. Hardware Prefetcher Adjacent Cache Prefetcher 26 Järjestelmän asennusohjelma

27 Intel TurboBoost Kumpikin vaihtoehto on oletusarvoisesti käytössä. Voit ottaa suorittimen Intel TurboBoost -tilan käyttöön tai poistaa sen käytöstä. Enable Intel TurboBoost (Ota Intel TurboBoost käyttöön) Tämä vaihtoehto on oletusarvoisesti käytössä. HyperThread Control Voit ottaa käyttöön tai poistaa käytöstä suorittimen hypersäieominaisuuden. Disabled (Ei käytössä) Enabled (Käytössä) (oletusasetus) Virranhallinta Taulukko 25. Virranhallinta AC Recovery Määrittää, miten järjestelmä reagoi, kun verkkovirta kytketään sähkökatkon jälkeen. AC-palautuksen asetus voi olla: Power Off (Sammuta) oletusasetus Power On (Käynnistä) Last Power State (Viimeisin tila) Oletusasetus on Power Off (Virta pois). Enable Intel Speed Shift Technology (Ota käyttöön Intel Speed Shift Technology) Auto On Time Wake on LAN Voit ottaa Intel Speed Shift Technology -tuen käyttöön tai poistaa sen käytöstä. Enable Intel Speed Shift Technology (Ota käyttöön Intel Speed Technology) on oletusarvoisesti käytössä. Asettaa tietokoneen automaattisen käynnistyksen ajankohdan. Aika näytetään 12 tunnin muodossa (tunnit:minuutit:sekunnit). Muuta aloitusaikaa kirjoittamalla arvot aika- ja AM/PM-kenttiin. HUOMAUTUS: Tämä ominaisuus ei toimi, jos katkaiset tietokoneesta virran jatkojohdon tai ylijännitesuojan katkaisimesta tai jos Auto Power (Automaattikäynnistys) -asetuksena on Disabled (Ei käytössä). Tämä vaihtoehto sallii tietokoneen käynnistämisen erityisellä LAN-signaalilla. Ominaisuus toimii vain, kun tietokone on liitetty verkkovirtaan. Disabled (Poissa käytöstä) Järjestelmää ei voi käynnistää tietyllä LAN-signaalilla, kun se saa herätyssignaalin LAN-verkon kautta. LAN Järjestelmä voidaan käynnistää tietyllä LAN-signaalilla. LAN Only (Vain LAN) Järjestelmä voidaan käynnistää tietyllä LAN-signaalilla. LAN with PXE Boot (LAN PXE-käynnistyksellä) Herätyspaketti, joka lähetetään järjestelmään joko S4- tai S5-tilassa, saa järjestelmän käynnistymään suoraan PXE:hen. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Block Sleep Voit estää lepotilaan siirtymisen käyttöjärjestelmässä. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Järjestelmän asennusohjelma 27

28 Jäähdytyskokoonpano Taulukko 26. Jäähdytyskokoonpano Jäähdytystila Voit hallita järjestelmän tuulettimien nopeutta. Tämä asetus on oletusarvoisesti käytössä. Alhainen Auto (Automaattinen) (oletus) Tämä asetus on oletusarvoisesti Auto (Automaattinen). HUOMAUTUS: Tämä asetus on käytössä koko alueella Suorittimen alue Voit hallita tuulettimen vähimmäis- ja enimmäisnopeutta suorittimen alueella. Merkkialue on HUOMAUTUS: Kun jäähdytystila-asetus on Auto (automaattinen), optimaalinen nopeus in nolla. Virtalähteen alue Voit hallita tuulettimen vähimmäis- ja enimmäisnopeutta virtalähteen alueella. Merkkialue on HUOMAUTUS: Kun jäähdytystila-asetus on Auto (automaattinen), optimaalinen nopeus in nolla. PCIe-alue Voit hallita tuulettimen vähimmäis- ja enimmäisnopeutta PCIe-alueella. Merkkialue on Post-toiminta HUOMAUTUS: Kun jäähdytystila-asetus on Auto (automaattinen), optimaalinen nopeus in nolla. Taulukko 27. POST-toiminta Numlock LED Keyboard Errors Extend BIOS POST Time Voit ottaa käyttöön tai poistaa käytöstä numerolukitusnäppäimen, kun tietokone käynnistyy. Tämä asetus on oletusarvoisesti käytössä. Voit ottaa käyttöön tai poistaa käytöstä näppäimistövirheilmoitukset tietokoneen käynnistyessä. Enable Keyboard Error Detection (Ota käyttöön näppäimistön virheentunnistus) on käytössä oletusarvoisesti. Tämä vaihtoehto luo ylimääräisen käynnistystä edeltävän viiveen. 0 seconds (0 sekuntia) (oletusasetus) 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) Full Screen Logo Warnings and Errors Tämä vaihtoehto näyttää koko näytön logon, jos kuva vastaa näytön tarkkuutta. a Enable Full Screen Logo (Ota käyttöön koko näytön logo) ei ole valittu oletusarvoisesti. Tämän vaihtoehdon avulla käynnistysprosessi pysähtyy vain, kun havaitaan varoituksia tai virheitä. Valitse jokin seuraavista vaihtoehdoista: Prompt on Warnings and Errors (Anna varoitukset ja virheet) oletusasetus Continue on Warnings (Jatka varoituksia) Continue on Warnings and Errors (Jatka varoituksia ja virheitä) 28 Järjestelmän asennusohjelma

29 Hallinta Taulukko 28. Hallinta USB provision Tämä vaihtoehto ei ole oletusarvoisesti käytössä. MEBx Hotkey Virtualisointituki Tämä vaihtoehto on oletusarvoisesti valittu. Taulukko 29. Virtualisointituki Virtualization Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable Intel Virtualization Technology (Ota Intel Virtualization -tekniikka käyttöön). Tämä vaihtoehto on oletusarvoisesti käytössä. VT for Direct I/O Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable VT for Direct I/O (Ota käyttöön for Direct I/O) Tämä vaihtoehto on oletusarvoisesti käytössä. Trusted Execution Tämä vaihtoehto määrittää, voiko MVMM (Measured Virtual Machine Monitor) käyttää Intel Trusted Execution Technologyn tarjoamia laitteiston lisäominaisuuksia. Trusted Execution Tämä vaihtoehto ei ole oletusarvoisesti käytössä. Huolto Taulukko 30. Huolto Service Tag Asset Tag Näyttää tietokoneen huoltomerkin. Sallii järjestelmän laitetunnuksen luomisen, jos sellaista ei ole määritetty. Tämä vaihtoehto ei ole oletusarvoisesti käytössä. SERR Messages BIOS Downgrade Ohjaa SERR-viestitekniikkaa. Tämä vaihtoehto on oletusarvoisesti käytössä. Jotkin näytönohjaimet vaativat, että SERR-viestitekniikka poistetaan käytöstä. Voit palauttaa järjestelmän laiteohjelmiston aiemmat versiot. Allow BIOS Downgrade (Salli BIOS:in palauttaminen aiempaan versioon) Tämä vaihtoehto on oletusarvoisesti käytössä. Järjestelmän asennusohjelma 29

30 Data Wipe Voit poistaa tiedot turvallisesti kaikista sisäisistä tallennuslaitteista. Wipe on Next Boot (Pyyhi seuraavan käynnistyksen aikana) Tämä vaihtoehto ei ole oletusarvoisesti käytössä. BIOS Recovery BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) Tämä vaihtoehto on oletusarvoisesti käytössä. Voit palautua viallisesta BIOS:ista käyttäen kiintolevyn tai ulkoisen USB-tikun palautustiedostoa. BIOS Auto-Recovery (Automaattinen BIOS-palautus) Voit palauttaa BIOS:in automaattisesti. HUOMAUTUS: BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) -kenttä tulee olla käytössä. Always Perform Integrity Check (Suorita aina yhteensopivuustarkistus) Suorittaa yhteensopivuustarkistuksen jokaisen käynnistyksen yhteydessä. First Power On Date Voit määrittää hankintapäivän. Set Ownership Date (Määritä hankintapäivä) ei ole oletusarvoisesti käytössä. Järjestelmälokit Taulukko 31. Järjestelmälokit BIOS events Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat. Lisäkokoonpanot Taulukko 32. Lisäkokoonpanot ASPM Voit määrittää ASPM-tason. Auto (Automaattinen) (oletusasetus) Laite ja PCI Express -liitäntä määrittävät yhdessä laitteen tukeman parhaan ASPM-tilan Disabled (Ei käytössä) ASPM:n virranhallinta on pois käytöstä koko ajan L1 Only (Vain L1) ASPM:n virranhallinta on määritetty käyttämään L1:tä PCIe LinkSpeed Käyttäjä voi valita PCIe-linkin enimmäisnopeuden. Auto (Automaattinen) (oletusasetus) Gen 1 Gen 2 BIOS:in päivitys Windowsissa Suositellaan, että päivität BIOS:in (järjestelmän asennusohjelma), kun vaihdat emolevyn tai päivitys tulee saataville. Jos käytät kannettavaa tietokonetta, varmista, että akku on täysin ladattu ja että tietokone on kytketty verkkovirtaan. HUOMAUTUS: Jos BitLocker on otettu käyttöön, se on poistettava käytöstä ennen järjestelmän BIOS:in päivitystä, ja otettava jälleen käyttöön, kun BIOS:in päivitys on valmis. 1 Käynnistä tietokone uudelleen. 2 Siirry osoitteeseen Dell.com/support. 30 Järjestelmän asennusohjelma

31 Anna Service Tag (Huoltomerkki) tai Service Code (Huoltokoodi) ja klikkaa Submit (Lähetä). Klikkaa Detect Product (Tunnista tuote) ja noudata näytön ohjeita. 3 Jos et tunnista tai löydä huoltomerkkiä, klikkaa Choose from all products (Valitse kaikista tuotteista). 4 Valitse luettelosta Products (Tuotteet) -luokka. HUOMAUTUS: Valitse asianmukainen luokka, jotta voit siirtyä tuotesivulle. 5 Valitse tietokoneen malli, niin tietokoneen Product Support (Tuotetuki) -sivu avautuu. 6 Klikkaa Get drivers (Hae ohjaimet) ja klikkaa Drivers and Downloads (Ohjaimet ja lataukset). Drivers and Downloads (Ohjaimet ja lataukset) -osio avautuu. 7 Klikkaa Find it myself (Etsi itse). 8 Klikkaa BIOS, jotta näet BIOS-versiot. 9 Paikanna uusin BIOS-tiedosto ja klikkaa Download (Lataa). 10 Valitse haluamasi latausmenetelmä kohdasta Please select your download method below (Valitse lataustapa); klikkaa Download File (Lataa tiedosto). File Download (Tiedoston lataus) -ikkuna tulee näkyviin. 11 Tallenna tiedosto työpöydälle klikkaamalla Save (Tallenna). 12 Asenna päivitetyt BIOS-asetukset tietokoneeseen klikkaamalla Run (Suorita). Noudata näytön ohjeita. BIOS:in päivitys järjestelmissä, joissa on käytössä BitLocker VAROITUS: Jos BitLockeria ei poisteta käytöstä ennen BIOS:in päivitystä, se ei seuraavan kerran tunnista BitLocker-avainta, kun käynnistät järjestelmän uudelleen. Sinua kehotetaan sitten syöttämään palautusavain etenemistä varten ja järjestelmä kysyy sitä jokaisen uudelleenkäynnistyksen yhteydessä. Jos palautusavainta ei tiedetä, tietoja voidaan menettää tai asentaa uudelleen tarpeeton käyttöjärjestelmä. Katso lisätietoja tästä aiheesta tietämysartikkelista: Järjestelmän BIOS:in päivitys USB-muistitikun avulla Jos järjestelmää ei voida ladata Windowsiin, mutta BIOS on yhä päivitettävä, lataa BIOS-tiedosto toisen järjestelmän avulla ja tallenna se käynnistetystä tukevaan USB-muistitikkuun. HUOMAUTUS: Sinun on käytettävä käynnistystä tukevaa USB-muistitikkua. Katso lisätietoja seuraavasti artikkelista: Lataa BIOS-päivityksen.EXE-tiedosto toiseen järjestelmään. 2 Kopioi tiedosto, esim. O9010A12.EXE, käynnistetystä tukevaan USB-muistitikkuun. 3 Aseta USB-muistitikku järjestelmään, joka vaatii BIOS-päivityksen. 4 Käynnistä järjestelmä uudelleen ja paina F12, kun esiin tulee Dell Splash -logo kertakäynnistysvalikon näyttämiseksi. 5 Valitse nuolinäppäimillä USB Storage Device (USB-tallennuslaite) ja klikkaa Takaisin. 6 Järjestelmä käynnistyy Diag C:\> -kehotuksella. 7 Suorita tiedosto kirjoittamalla täydellinen tiedostonimi, esim. O9010A12.exe, ja paina Takaisin. 8 BIOS-päivitysohjelma latautuu, minkä jälkeen näyttöön tulevat ohjeet. Järjestelmän asennusohjelma 31

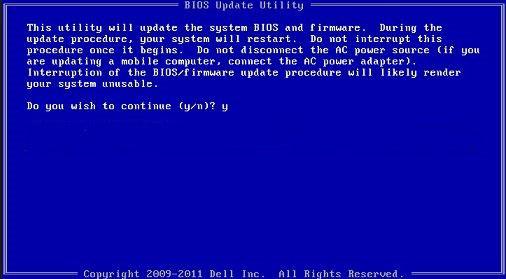

32 Kuva 1. DOS BIOS -päivitysnäyttö Dell BIOS:in päivitys Linux- ja Ubuntu-ympäristöissä Jos haluat päivittää järjestelmän BIOS:in Linux-ympäristössä, kuten Ubuntussa, katso artikkelia sln BIOS:in päivitys F12-kertakäynnistysvalikosta Järjestelmän BIOS:in päivitys käyttämällä BIOS-päivityksen.exe-tiedostoa, joka on kopioitu FAT32 USB -muistitikulle, ja käynnistys F12- kertakäynnistysvalikosa. BIOS-päivitys Voit suorittaa BIOS-päivitystiedoston Windowsista käynnistettävän USB-muistitikun avulla tai päivittää BIOS:in järjestelmän F12- kertakäynnistysvalikosta. Useimmissa vuoden 2012 jälkeen valmistetuissa Dell-järjestelmissä on tämä ominaisuus ja voit vahvistaa järjestelmän käynnistymisen F12- kertakäynnistysvalikosta tarkistamalla, onko BIOS-FLASHPÄIVITYS mainittu järjestelmän käynnistysvaihtoehtona luettelossa. Jos vaihtoehto on luettelossa, BIOS tukee tätä BIOS-päivitysvaihtoehtoa. HUOMAUTUS: Tämä toimintoa voidaan käyttää vain järjestelmissä, joiden F12-kertakäynnistysvalikossa on BIOS-flashpäivityksen vaihtoehto. Pävitys kertakäynnistysvalikosta Jotta voit päivittää BIOS:in F12-kertakäynnistysvalikosta, tarvitset seuraavat: FAT32-tiedostojärjestelmää varten formatoitu USB-muistitikku (muistitikun ei tarvitse olla käynnistettävä) BIOS-suoritettava tiedosto, jonka olet ladannut Dell-tukisivustolta ja kopioinut USB-muistitikun juurihakemistoon Järjestelmään kytketty verkkovirtasovitin Toimiva järjestelmän akku BIOS:in päivittämiseksi Noudata seuraavia vaiheita BIOS-päivityksen flashprosessin suorittamiseksi F12-valikosta: VAROITUS: Älä sammuta järjestelmää BIOS-päivitysprosessin aikana. Jos sammutat järjestelmän, järjestelmä ei ehkä käynnisty. 1 Kun järjestelmän on sammutettu, aseta järjestelmän USB-porttiin USB-muistitikku, johon kopioit päivityksen. 2 Käynnistä järjestelmä ja paina F12-painiketta, jotta saat näkyviin kertakäynnistysvalikon. Korosta BIOS-flashpäivitys nuolinäppäinten avulla ja paina sitten Enter. 32 Järjestelmän asennusohjelma

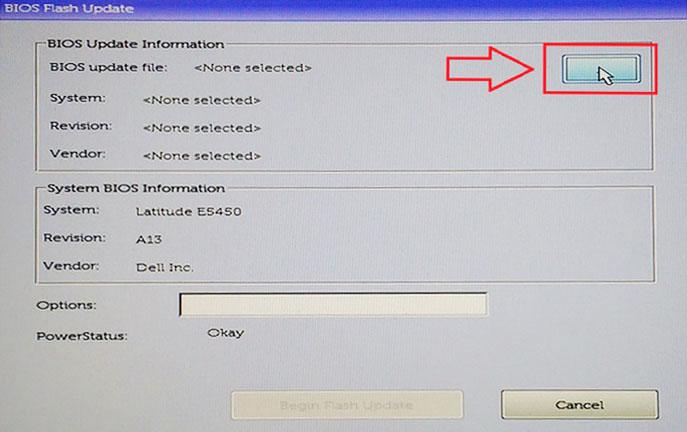

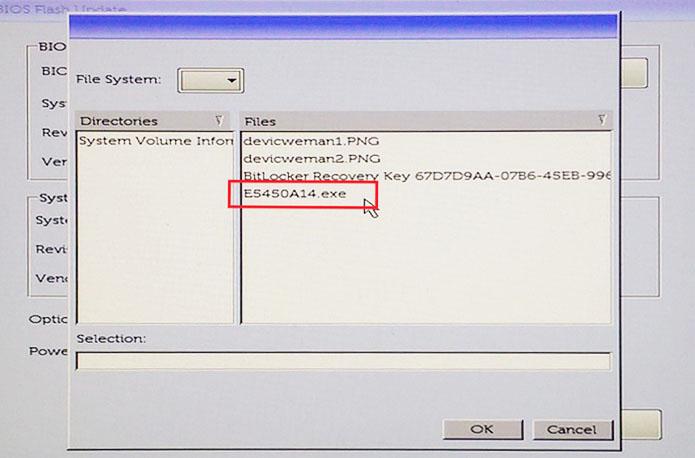

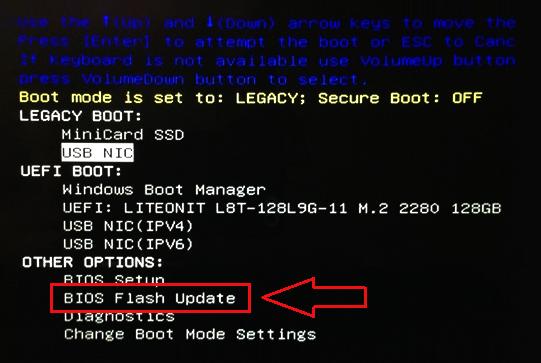

33 3 Esiin avautuu BIOS-flashvalikko. Napsauta sitten Selaa-painiketta. 4 E5450A14.exe-tiedosto on näytetty esimerkkinä seuraavassa näyttökuvassa. Todellinen tiedostonimi voi vaihdella. Järjestelmän asennusohjelma 33

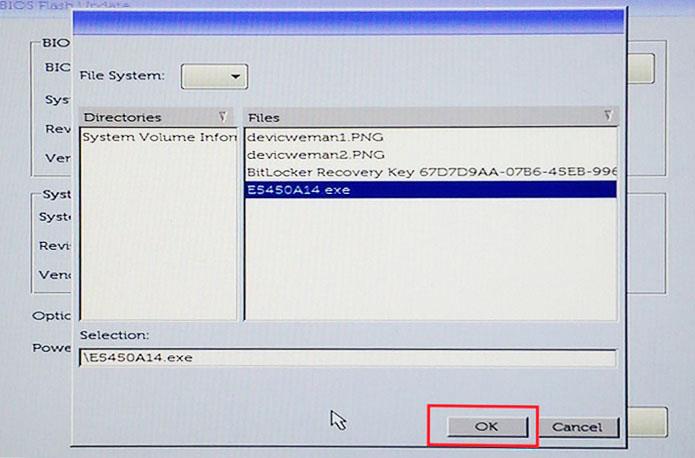

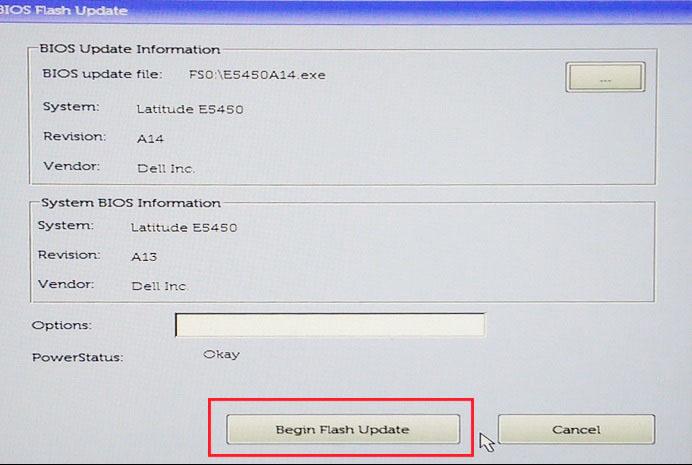

34 5 Kun tiedosto on valittu, se näyttää tiedoston valintaruudun ja voit jatkaa klikkaamalla OK-painiketta. 6 Klikkaa Begin Flash Update (Aloita flashpäivitys) -painiketta. 34 Järjestelmän asennusohjelma

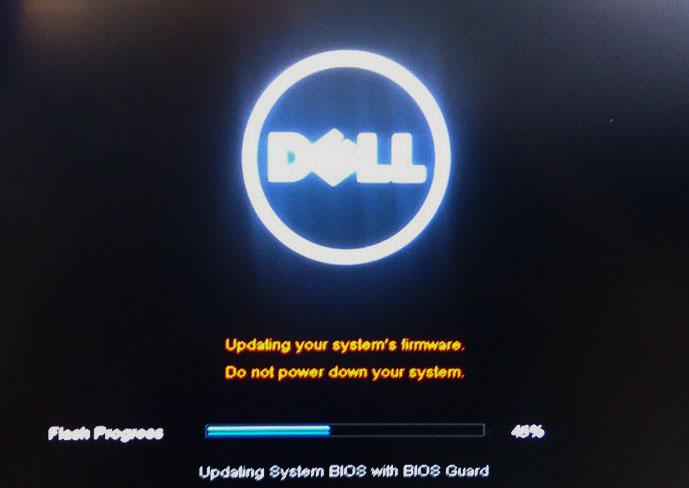

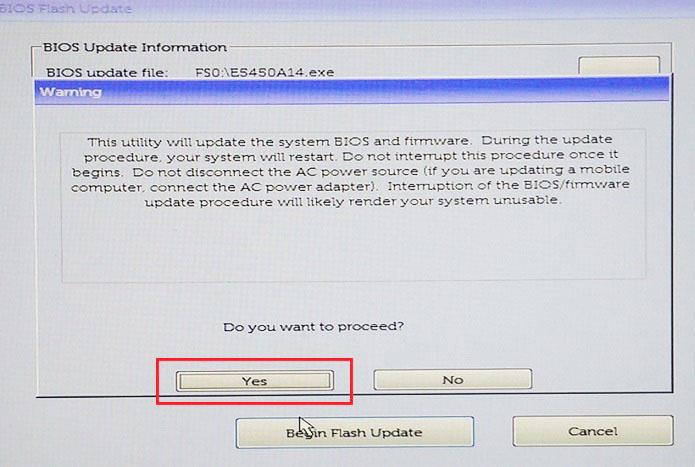

35 7 Esiin tulee varoitusruutu, jossa sinulta kysytään, haluatko jatkaa. Aloita flashpäivitys klikkaamalla Kyllä-painiketta. 8 Tässä vaiheessa suoritetaan BIOS-flashpäivitys. Järjestelmä käynnistyy uudelleen, BIOS-flashpäivitys alkaa ja etenemispalkki näyttää flashpäivityksen etenemisen. Päivityksen muutosten mukaan etenemispalkki voi edetä nollasta sataan useamman kerran ja flashpäivitys voi kestää jopa 10 minuuttia. Yleensä tämä prosessi kestää kahdesta kolmeen minuuttiin. Järjestelmän asennusohjelma 35

36 9 Kun päivitys on valmis, järjestelmä käynnistyy uudelleen ja BIOS-päivitys on suoritettu. Järjestelmän ja asennusohjelman salasana Taulukko 33. Järjestelmän ja asennusohjelman salasana Salasanan tyyppi Järjestelmän salasana Asennusohjelman salasana Salasana, joka on annettava tietokoneeseen kirjauduttaessa. Salasana, joka on annettava, jotta voidaan siirtyä tietokoneen BIOSasetuksiin ja muuttaa niitä. Voit luoda järjestelmän salasanan ja asennusohjelman salasanan tietokoneen suojaksi. VAROITUS: Salasanat tarjoavat perustason suojauksen tietokoneen tiedoille. VAROITUS: Jos tietokone ei ole lukittu ja se jätetään valvomatta, kuka tahansa voi käyttää sen tietoja. HUOMAUTUS: Järjestelmän ja asennusohjelman salasanaominaisuus on poistettu käytöstä. Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen Voit määrittää uuden järjestelmän salasanan vain, kun tila on Not Set (Ei määritetty). Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta Security (Suojaus) ja paina Enter. Security (Suojaus) -ruutu avautuu. 2 Valitse System Password (Järjestelmän salasana) ja luo salasana Enter the new password (Anna uusi salasana) -kenttään. Valitse järjestelmän salasana seuraavien ohjeiden mukaisesti: 36 Järjestelmän asennusohjelma

37 Salasanan maksimipituus on 32 merkkiä- Salasana voi sisältää ainoastaan numerot 0 9. Ainoastaan pienet kirjaimet hyväksytään eikä suuria kirjaimia sallita. Vain seuraavat erikoismerkit sallitaan: välilyönti, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Kirjoita sama järjestelmän salasana, jonka annoit aiemmin Confirm new password (Vahvista uusi salasana) -kenttään, ja napsauta OK. 4 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 5 Tallenna muutokset painamalla Y. Tietokone käynnistyy uudelleen. Vanhan järjestelmän tai asennusohjelman salasanan poistaminen tai vaihtaminen Varmista, että Password Status (Salasanan tila) -vaihtoehdon lukitus on poistettu (järjestelmän asennusohjelmassa), ennen kuin yrität poistaa tai vaihtaa nykyistä järjestelmän ja/tai asennusohjelman salasanaa. Et voi poistaa tai vaihtaa nykyistä järjestelmän tai asennusohjelman salasanaa, jos Password Status (Salasanan tila) -vaihtoehto on lukittu. Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta System Security (Järjestelmän salaus) ja paina Enter. System Security (Järjestelmän salaus) -ruutu avautuu. 2 Tarkista System Security (Järjestelmän salaus) -ruudulta, että Password Status (Salasanan tila) on Unlocked (Lukitsematon). 3 Valitse System Password (Järjestelmän salasana), muuta vanhaa järjestelmän salasanaa tai poista se ja paina Enter tai Tab. 4 Valitse Setup Password (Asennusohjelman salasana), muuta vanhaa asennusohjelman salasanaa tai poista se ja paina Enter tai Tab. HUOMAUTUS: Jos muutat järjestelmän ja/tai asennusohjelman salasanaa, syötä uusi salasana pyydettäessä. Jos poistat järjestelmän ja/tai asennusohjelman salasanan, vahvista poisto pyydettäessä. 5 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 6 Tallenna muutokset ja poistu järjestelmän asennusohjelmasta painamalla Y. Tietokone käynnistyy uudelleen. Järjestelmän asennusohjelma 37

38 5 Avun saaminen Dellin yhteystiedot HUOMAUTUS: Jos käytössäsi ei ole Internet-yhteyttä, käytä ostolaskussa, lähetysluettelossa, laskussa tai Dellin tuoteluettelossa olevia yhteystietoja. Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot: 1 Siirry osoitteeseen Dell.com/support. 2 Valitse tukiluokka. 3 Tarkista maa tai alue sivun alareunan avattavasta Choose A Country/Region (Valitse maa/alue) -luettelosta 4 Valitse tarpeitasi vastaava palvelu- tai tukilinkki. 38 Avun saaminen
