Sauvon koulukeskuksen laajennus- ja peruskorjaushanke

Transkriptio

1 Sauvon koulukeskuksen laajennus- ja peruskorjaushanke otettujen mikrobimateriaalinäytteiden tulokset ja niiden perusteella tehtävät toimenpideehdotukset Saustilantie Sauvo

2 Sisällysluettelo Sisällysluettelo Tiivistelmä Yleistiedot Taustatiedot Rakennuksen yleiskuvaus Käytössä olleet asiakirjat Tutkimukset, tulokset ja tulosten tarkastelu Mikrobimateriaalinäytteet Ulkoseinärakenne Muita huomioita Johtopäätökset Toimenpidesuositukset Viitteet Liitteet Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 1 / 14

3 1 Tiivistelmä Alkuperäisosan (kivikoulu) ulkoseinärakenteessa todettiin aikaisemmin otetuissa näytteissä (Sirate ) paikallisia mikrobivaurioita. Vanhat mineraalivillaeristeet poistettiin kantavaan runkoon asti. Rakennuksen runkona on pääosin koko kiven levyinen betonitiilimuuraus (27 cm). Uudemmassa -87 tehdyssä laajennusosassa rungon muodostaa teräsbetonirakenteinen perusmuuri, jonka päältä lähtee puolen kiven levyinen tiilimuuraus. Tiilimuurauksen ilmatiiveys on heikompaa kuin teräsbetonirakenteisen rungon, joten ilmavuodot seinärakenteen läpi saattavat olla mahdollisia. Kantavan betonitiilimuurin ulkopinnasta otettiin mikrobimateriaalinäytteitä rakennuksen rungon mikrobiologisen kunnon selvittämiseksi. Näytteitä otettiin myös sisäänkäynnin ulkoseinärakenteeseen jääneistä lämmöneristeistä sekä alalaattapalkiston palkkien sivupinnoilta ja välipohjarakenteesta ulkoseinään rajoittuvilta osin. Näytekokonaisuuden perusteella ulkoseinärakenne on pääosin hyväkuntoinen. Mikrobivaurioita havaittiin pienellä alueella kaakkoissivun kohdalla. Vauriot sijoittuivat vanhan sisäänkäynnin porrassyöksyjen ja porrastasanteen alapuolelle, jossa aikaisemmassa tutkimuksessakin havaittiin vaurioita (Sirate ). Vaurioituneilta osin seinärakenne tulee puhdistaa. Alalaattapalkiston osalta rakenteen mikrobiologinen kunto oli pääosin hyvä. Mikrobivaurioita todettiin pienellä alueella. Vauriot sijoittuivat osin vanhan wc-tilan välipohjaan, mikä selittyy paikallisilla vesivuodoilla. Lisäksi viitteitä vauriosta todettiin wc-tilan viereisessä tilassa ulkoseinään rajoittuvalta osin. Vaurioituneilta osin seinärakenne tulee puhdistaa. Mikrobikasvu rakennuksen rungon uusitussa seinärakenteessa on epätodennäköistä, sillä rakenteen suhteellinen kosteus pysyy matalana ympäri vuoden. Tämä edellyttää sitä, että rakenne toteutetaan huolellisesti eikä rakenteeseen kohdistu normaalista poikkeavaa kosteuslisää. Luoteissivun sisäänkäynnin kohdalla olevaan seinärakenteeseen on jäänyt mineraalivillaa. Mineraalivillassa todettiin mikrobivaurioita. Mineraalivilla suositellaan poistettavaksi. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 2 / 14

4 2 Yleistiedot 3 Taustatiedot Tutkimuskohde Sauvon Koulukeskushanke Saustilantie Sauvo Tilaaja Taisto Nuutinen, Sauvon kunta Vastuuhenkilö RI Pekka Kallioniemi, Sirate Group Oy p , pekka.kallioniemi@sirate.fi Raportin lähtökohta ja tavoite Rakennuksen ulkokuori on purettu. Kantavasta betonitiilirungosta otettiin mikrobimateriaalinäytteitä lämmöneristeen poistamisen jälkeen rakenteen mikrobiologisen kunnon arvioimiseksi. Näytteet otettiin muurauslaastista ja betonitiilestä. Lisäksi otettiin mikrobimateriaalinäytteitä välipohjan kohdalta tiili ja betonirakenteesta sekä luoteissivun sisäänkäynnin kohdalla seinärakenteessa olevasta mineraalivillasta. 3.1 Rakennuksen yleiskuvaus Peruskorjaushankkeessa mukana olevat rakennukset sijaitsevat korttelin 198 alueella. Alkuperäisosa (Kivikoulu) on valmistunut 1950-luvulla ja sitä on laajennettu 60-luvulla ja 80-luvulla. Yläkoulu on valmistunut luvulla. Peruskorjaus-/ laajennushankkeessa osa Kivikoulusta puretaan ja Kivikoulun ja Yläkoulun väliin rakennetaan laajennusosa. Kivikoulun käyttöön jäävät osat peruskorjataan. 3.2 Käytössä olleet asiakirjat Hankesuunnitelma Arkkitehti- ja rakennepiirustukset LVI- / sähköpiirustukset Muut Bem:istä löytyvät dokumentit Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 3 / 14

5 4 Tutkimukset, tulokset ja tulosten tarkastelu 4.1 Mikrobimateriaalinäytteet Ennen mikrobimateriaalinäytteen ottoa ulkoseinän näytteenottokohtaan tehtiin teräsharjaus ja laastipurseet poistettiin. Kotelolaattapalkiston kohdalla näytteenottokohta harjattiin ja imuroitiin. Mineraalivillanäyte otettiin pieniläpimittaisesta porareiästä tarkoitukseen soveltuvan poimijan avulla. Rakenneavaukset ja materiaalinäytteet on merkitty liitteen 1 pohjakuviin. Yhteenveto näytetuloksista on esitetty taulukossa 1. Materiaalinäytteiden tulokset on merkitty tekstin joukkoon ja kuviin kolmiportaisella värikoodilla: vihreä ei poikkeavaa mikrobikasvua, oranssi ei aktiivista kasvua, näyte on lajistoltaan poikkeava ja punainen aktiivinen mikrobikasvua. Kantavasta betonitiilirungosta otettiin 10 kpl mikrobimateriaalinäytteitä, joista kahdessa todettiin aktiivista mikrobikasvustoa ja yhdessä viite vauriosta. Vaurionäyte (M8) sijoittui alueelle, jossa jo aikaisemmassa tutkimuksessa oli todettu mikrobivaurio (Sirate ). Toinen vaurionäyte (M1) ja vaurioon viittaava näyte (M2) sijaitsivat näytteen M8 läheisyydessä. Näytekokonaisuuden perusteella ulkoseinän mikrobivauriot rajautuivat pienelle alueelle. Vaurionäytteet sijaitsivat kaakkoissivun vanhan sisäänkäynnin kohdalla puretun portaan alapuolella, mikä selittää vaurion paikallisuuden. Portaan alusrakenne ei ole tuulettunut, minkä johdosta portaan alustilan suhteellinen kosteus on ollut koholla, eikä kosteus ole päässyt poistumaan seinärakenteesta. Seinärakenteessa ei aikaisemmissa tutkimuksissa ole todettu mikrobivaurioita portaan tasoa ylempänä (Sirate ). Luoteissivun sisäänkäynnin kohdalla olevasta seinärakenteesta (mineraalivillaeristeestä) otettiin 3 kpl mikrobimateriaalinäytteitä, joissa yhdessä todettiin aktiivista mikrobikasvustoa (M13). Näytteessä havaittiin erittäin runsaasti aktinomykeettejä ja sieni-itiöitä. Muissa näytteissä ei ollut normaalista poikkeavaa kasvua. Välipohjarakenteesta otettiin 9 kpl näytteitä, joista yhdessä näytteessä todettiin viite vauriosta (M21). Lisäksi näytteessä M20 todettiin useita yksittäisiä kosteusvaurioindikaattoripesäkkeitä. Laboratorion tulkinnan mukaan näytteessä ei esiinny mikrobikasvustoa, mutta useiden yksittäisten kosteusvaurioindikaattorien määrä saattaa selittyä vanhalla kuivuneella kosteusvauriolla. Näyte otettiin vanhan wc-tilan kohdalta. Urakoitsijalta saadun tiedon mukaan rakenteen purkamisen yhteydessä välipohjan eristeet olivatkin kyseisen wc-tilan kohdalla osittain tummuneita. Edellä olevat asiat huomioiden näyte M20 tulkitaan viitteeksi vauriosta. Välipohjarakenteen näytteet otettiin alalaattapalkiston palkkien sivupinnoista sekä ulkoseinän sisäpinnasta. Näytemateriaalina oli betonia, betonitiiltä ja laastia sekä tasoitetta. Näytekokonaisuuden perusteella materiaalivauriot olivat paikallisia. Vaurionäytteet sijoittuivat sellaisiin kohtiin, joissa purkutyön aikana oli todettu vaurioita tai näiden välittömään läheisyyteen. Välipohjan kantavat rakenteet ovat pääosin hyväkuntoisia. Aerobiologian laitoksen analyysivastaus löytyy liitteestä 2. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 4 / 14

6 Taulukko 1. Yhteenveto materiaalinäytteiden tuloksista. Näytenumero Materiaali Näytteen ottokohta Tulkinta M1 betonitiili, muurauslaasti ulkoseinän alaosa (perusmuuri) aktiivinen mikrobikasvusto M2 betonitiili, muurauslaasti ulkoseinä viite vauriosta M3 betonitiili, muurauslaasti ulkoseinän alaosa (perusmuuri) normaali M4 betonitiili, muurauslaasti ulkoseinä normaali M5 betonitiili, muurauslaasti ulkoseinä normaali M6 betonitiili, muurauslaasti ulkoseinän alaosa (perusmuuri) normaali M7 betonitiili, muurauslaasti ulkoseinä normaali M8 betonitiili, muurauslaasti ulkoseinä aktiivinen mikrobikasvusto M9 betonitiili, muurauslaasti ulkoseinä normaali M10 betonitiili, muurauslaasti ulkoseinä normaali M11 mineraalivilla ulkoseinä, sisäänkäynti normaali M12 mineraalivilla ulkoseinä, sisäänkäynti normaali M13 mineraalivilla ulkoseinä, sisäänkäynti aktiivinen mikrobikasvusto M14 betoni välipohja normaali M15 betonitiili, muurauslaasti välipohja normaali M16 betonitiili, muurauslaasti välipohja normaali M17 seinätasoite välipohja normaali M18 seinätasoite välipohja normaali M19 seinätasoite välipohja normaali M20 betoni välipohja viite vauriosta M21 betonitiili, muurauslaasti välipohja viite vauriosta M22 betonitiili, muurauslaasti välipohja normaali M23 betoni välipohja normaali Ennen näytteenottoa ulkoseinärakenteeseen tehtiin teräsharjaus ja purseiden poisto. Se ei ollut riittävä toimenpide poistamaan rakenteessa olevia mikrobivaurioita, sillä aikaisemmissa tutkimuksissa mikrobivaurioituneeksi todetulta seinäpinnalta todettiin mikrobivaurioita myös harjauksen ja purseiden poiston jälkeen. Tämän perusteella mikrobivaurioituneilta osin pinnasta tulee mekaanisesti poistaa vähintään 3 mm. Kiviaineisilla materiaaleilla mikrobikasvusto on lähtökohtaisesti rakenteen pinnassa, minkä perusteella pinnan hionta on riittävä betonitiilen osalta. Muurauslaastin osalta hionta ei ole riittävä, sillä huokoisten materiaalien puhdistaminen rakenteen sisälle mahdollisesti kulkeutuneista epäpuhtauksista voi olla hankalaa. Tämän vuoksi pinta tulee hionnan lisäksi käsitellä voimakkaasti hapettavalla puhdistusaineella, joka sumutetaan rakenteen sisään. Käsittelyn jälkeen rakenteen mikrobiologinen kunto tulee varmistaa materiaalinäyttein. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 5 / 14

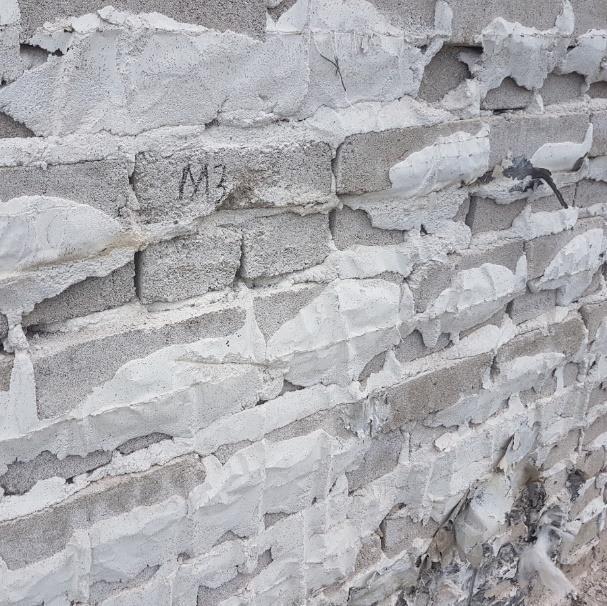

7 Kuvissa 1-8 on esitetty osa näytteenottopaikoista. Kuva 1. Materiaalinäyte M3, perusmuuri, näytteenottokohta on merkattu oranssilla ympyrällä. Kuva 2. Materiaalinäyte M4, ulkoseinä. Kuva 3. Materiaalinäyte M5, ulkoseinä. Kuva 4. Materiaalinäyte M9, ulkoseinä. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 6 / 14

8 Kuva 5. Materiaalinäyte M18, tasoite, välipohja, ulkoseinään rajoittuva osio. Kuva 6. Materiaalinäyte M20, betoni, alalaattapalkiston sivupinta. Kuva 7. Materiaalinäyte M21/ välipohja/ulkoseinään rajoittuva osio/ betonitiili + muurauslaasti. Kuva 8. Näytteenottopaikkojen havainnollistamiseksi alalaattapalkiston palkin sivupinta on merkitty sinisellä värillä. Välipohjan ulkoseinään rajoittuva osio on merkitty punaisella värillä Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 7 / 14

9 Yleistä mikrobitutkimuksista Toimenpiderajan ylittymisenä pidetään korjaamatonta kosteus- tai lahovauriota, aistinvaraisesti todettua ja tarvittaessa analyyseillä varmistettua mikrobikasvua rakennuksen sisäpinnalla, sisäpuolisessa rakenteessa tai lämmöneristeessä silloin, kun lämmöneriste ei ole kosketuksissa ulkoilman tai maaperän kanssa, taikka mikrobikasvua muussa rakenteessa tai tilassa, jos sisätiloissa oleva voi sille altistua. Mikrobikasvu todetaan ensisijaisesti rakennusmateriaalista mikrobien kasvatukseen perustuvalla laimennossarja- tai suoraviljelymenetelmällä ja mikroskopoimalla tehdyllä analyysillä. Mikrobihaitta voidaan todeta myös 6-vaiheimpaktorilla otetun ilmanäytteen tai pintasivelynäytteen laimennossarjamenetelmällä tehdyllä analyysillä. Ilman mikrobipitoisuuden lisäksi on oltava myös muuta näyttöä toimenpiderajan ylittymisestä [Asumisterveysasetus, 2015]. Rakennusmateriaalinäytteen tulosten tulkinta suoraviljelyllä Rakennusmateriaalissa voidaan katsoa esiintyvän mikrobikasvustoa, kun suoraviljelyllä materiaalinäytteessä havaitaan elinkykyisiä sieni-itiöitä ja/tai aktinomykeettejä runsaasti (+++/++++). Suoraviljelyn tulokset voivat viitata mikrobikasvustoon silloin, kun mikrobeja on kohtalaisesti tai niukasti (+/++), mutta lajistossa on useita 4.2 Ulkoseinärakenne Vanha ulkoseinärakenne on purettu kantavaa runkoa lukuun ottamatta. Kantavana runkona on pääosin yhden kiven levyinen (27 cm) tiilimuuri, joka on muurattu betonitiilistä. Uudessa rakenteessa kantavaa runkoa vasten on mineraalivillaeriste 175 mm, tuulensuojalevy ja pintarakenteet (kuva 9). Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 8 / 14

10 Kuva 9. Alkuperäisosan tuleva ulkoseinärakenne Vanhan betonitiilimuurin kosteusteknistä toimintaa uudessa rakenteessa hahmoteltiin DOFlämmön avulla. Tarkasteluun valittiin ensin runkorakenteeksi betonitiili. Tarkastelussa rakenne on esitetty tuuletusrakoon asti. Tarkastelujaksoksi on valittu tammikuu. Kantavan seinän suhteellinen kosteus pysyy selvästi alle RH 30% (kuva 10) koko tarkastelujakson ajan, joten rakenne pääsee kuivumaan talvikaudella. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 9 / 14

11 Kuva 10. Rakennetarkastelu DOF-lämpö ohjelmalla, runkorakenteena betonitiili. Tarkastelujaksona on tammikuu. Toisessa tarkastelussa tarkasteltiin erikseen muurauslaastin kohtaa seinässä, sillä muurauslaastin vesihöyrynvastus on noin 10 kertaa huonompi kuin betonirakenteen. Tarkastelu tehtiin siten, että koko seinärakenteen materiaaliksi valittiin muurauslaasti. Tämä johtuu siitä, että ohjelmaan ei saa syötettyä kahta materiaalia yhteen kerrokseen. Tarkastelu tehtiin, koska seinässä on sellaisia tiilisaumoja, joissa seinä on koko seinärakenteen paksuudelta muurauslaastia. Tarkastelujaksoksi valittiin elokuu, jolloin ulkoilman kosteussisältö on korkeimmillaan. Seinän suhteellinen kosteus oli korkeimmillaan seinän ulkopinnassa, jossa rakenteen suhteellinen kosteus oli noin RH 60 % (kuva 11). Tässäkin tapauksessa (huonoin mahdollinen tilanne) rakenteen suhteellinen kosteus on niin matala, että mikrobikasvu rakenteessa on epätodennäköistä. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 10 / 14

12 Kuva 11. Rakennetarkastelu DOF-lämpö ohjelmalla, runkorakenteena muurauslaasti. Tarkastelujaksona on elokuu. DOF-lämmön avulla tehdyssä tarkastelussa rakenteen on oletettu olevan yhtenäinen, millä tarkoitetaan tässä sitä, että rakennekerrokset on asennettu täydellisesti. Tämä tarkoittaa sitä, että eristetilassa tai muussa rakenteessa ei ole ilmavälejä tai muita epäjatkuvuuskohtia. Mikäli esim. koolaukset joudutaan irrottamaan vanhasta rungosta laastipurseiden tai rungon epäsuoruuden tms. takia, tulee tällaiset kohdat täyttää lämmöneristeellä, sillä rungon ja eristetilan välinen ilmatila saattaa viilentää tiilimuuria merkittävästikin. Rakennetarkastelun toimivuuden oletuksena on myös se, ettei rakenteeseen pääse ylimääräistä kosteutta. Tulee myös huomioida, että rakennusrungon tulee olla riittävän kuiva ennen uuden mineraalivillan asentamista. Tarkastelun perusteella mikrobikasvun muodostuminen vanhaan tiilimuuriin on epätodennäköistä, mikäli rakenne toteutetaan huolellisesti. 4.3 Muita huomioita Kaakkoissivulla ulkoseinärakenteessa kulkee kuormantasauspalkki, joka jakaa välipohjan kuorman ulkoseinille. Liikuntasalin kohdalla kuormantasauspalkkiin porattiin reikä, josta rakenne tarkastettiin. Kuormantasauspalkin kohdalla ei ollut lämmöneristeitä. Palkki oli koko vahvuudeltaan betonia. Seinärakenne tarkastettiin liikuntasalista myös lämmityspatterin taustalta. Seinärakenne oli koko vahvuudeltaan betonitiiltä. Rakenteessa ei ollut lämmöneristeitä. Vanhassa rungossa ei todettu muita helposti mikrobivaurioituvia materiaaleja kuin vähäisiä määriä puukiinnikkeitä. Ikkunoiden asennuksessa on saatettu käyttää puutiiliä. Puukiinnikkeet ja ikkunan apukarmit tulee poistaa rakenteesta. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 11 / 14

13 Kuva 12. Rakennetarkastelu kuormantasauspalkin kohdalta. Kuva 13. Rakenne oli koko vahvuudeltaan betonia. Kuva 14. Rungossa on vähäisiä määriä puukiinnikkeitä, jotka tulee poistaa. Kuva 15. Apukarmit on saatettu kiinnittää puutiiliin. Apukarmit ja mahdolliset puutiilet tulee poistaa. 5 Johtopäätökset Mikrobimateriaalinäytteiden perusteella rakennuksen rungon mikrobiologinen kunto on pääosin hyvä. Vaurioituneilta osin rungon käsittelyksi riittää epäpuhtauksien (villatupot, puun kappaleet) poistaminen rakenteesta ja rungon harjaus. Rungossa todettu paikallinen mikrobivaurio sijoittuu kaakkoissivulle, vanhojen portaiden alapuoliseen seinärakenteeseen. Korjauksessa vanha portaiden alapuolinen rakenne uusitaan siten, että ulkopuolinen kosteusrasitus Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 12 / 14

14 pienenee. Vaikka vanhassa kantavassa rungossa ei korjausten jälkeen ole kunnollisia edellytyksiä mikrobikasvulle, rakenne tulee vaurioituneilta osin puhdistaa. Rakennusrungon puhdistuksessa ensisijaisena menetelmänä on mekaaninen puhdistus, jossa rakenteen pinnasta hiotaan pois noin 3 mm kerros. Koska muurauslaasti on monin paikoin tiilen pintaa syvemmällä ja se on huokoista materiaalia, ei hionnalla pystytä poistamaan tasavahvuista kerrosta koko puhdistettavan osan pinta-alalta. Tämän vuoksi seinärakenne tulee mekaanisen puhdistuksen lisäksi käsitellä voimakkaasti hapettavalla puhdistusaineella (vetyperoksidipohjainen puhdistusaine) joka sumutetaan syvälle rakenteeseen. Välipohjarakenteen kohdalla todettiin kahden näytteen osalta viite mikrobivauriosta. Näiltä osin rakenne tulee puhdistaa vastaavasti kuin mikrobivaurioitunut seinärakenne. 6 Toimenpidesuositukset Seinärakenne puhdistetaan kaakkoissivun vanhan portaikon alapuolelta. Puhdistettava alue ulotetaan noin 0,5 metriä vanhan portaan porrassyöksyjen tai lepotason tasosta ylöspäin. o Mikrobivaurioituneelta alueelta betonitiilen pinnasta hiotaan pois noin 3 mm kerros. Mekaanisen puhdistuksen jälkeen seinäpinta käsitellään voimakkaasti hapettavalla vetyperoksidipohjaisella puhdistusaineella. Liuos levitetään mikropisarana aerosolisumuttimella tai matalapainesumuttimella. o Muun seinäpinnan osalta pinnan käsittelytavaksi riittää pinnan puhdistus epäpuhtauksista, kuten villatupoista ja puun kappaleista. Tämän jälkeen pinta harjataan. Toimenpiteiden jälkeen otetaan uudet mikrobinäytteet käsittelyn onnistumisen todentamiseksi, minkä jälkeen työt jatkuvat normaalisti. Mikäli näytteissä edelleen havaitaan kasvua, tulee rakenne tiivistää sisäpuolelta. Kyseiset toimenpiteet tehdään erillisen suunnitelman mukaisesti. Alalaattapalkiston osalta mikrobivaurioituneeksi todetut pinnat puhdistetaan. Pinnoista hiotaan pois noin 3 mm kerros. Luoteissivun sisäänkäynnin kohdalla ulkoseinärakenteessa oleva mineraalivillaeriste suositellaan poistettavaksi. Mikäli eristeen poistaminen ei ole mahdollista, tulee tehdä riittävät rakenteiden tiivistykset. Tällöin tavoiteltava tiiveystaso on täysin tiivis. Tiiveys tulee todentaa merkkiainemittauksin. Apukarmit ja mahdolliset puutiilikiinnikkeet tulee poistaa. Jotta runkorakenne toimii kosteusteknisesti oikein, ei villatilan ja rungon väliin saa jättää ilmatilaa. Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 13 / 14

15 Turussa Pekka Kallioniemi Asiantuntija RI Rakennusterveysasiantuntija C Viitteet 1. [Asumisterveysasetus: 545/2015, Sosiaali- ja terveysministeriön asetus asunnon ja muun oleskelutilan terveydellisistä olosuhteista sekä ulkopuolisten asiantuntijoiden pätevyysvaatimuksista, saatavana: [tarkistettu ] 2. Asumisterveysasetuksen soveltamisohje, Valvira 2016, saatavana: [tarkistettu ] Liitteet 1. Pohjakuva 2. Analyysivastaus (mikrobit) Sirate Group Oy Tutkimusraportti Projektinumero Kutterintie 5 Sauvon Koulukeskus Turku Saustilantie 10 Y-tunnus: Sauvo 14 / 14

16 M4 US Laasti+betonitiili Taltta+teräsharjaus M3 P-muuri Laasti+betonitiili Taltta+teräsharjaus M2 US Laasti+betonitiili Taltta+teräsharjaus M1 P-muuri Laasti+betonitiili Taltta+teräsharjaus Pinnan hionta + pinnan hapetus käsittely M7 US Laasti+betonitiili Taltta+teräsharjaus M6 P-muuri Laasti+betonitiili Taltta+teräsharjaus M8 US Laasti+betonitiili Taltta+teräsharjaus M5 US Laasti+betonitiili Taltta+teräsharjaus Rakenteiden liittymässä mineraalivillaa

17 Läpiporaus rungon läpi kuormantasauspalkin kohdalta: seinärakenne oli betonia, lämmöneristeitä ei ollut. R1 US Ylityspalkki - Betoni 26cm M16 US/VP Betoni Imurointi+teräsharjaus M19 US/VP Tasoite Imurointi+teräsharjaus M18 US/VP Tasoite Imurointi+teräsharjaus M17 US/VP Tasoite Imurointi+teräsharjaus Läpiporaus rungon läpi patterin taustan kohdalta: seinärakenne oli betonitiiltä, lämmöneristeitä ei ollut. M15 VP Betoni Imurointi+teräsharjaus MIneraalivillan poisto. Mikäli tämä ei ole mahdollista, niin tällöin rakenteen kapselointi. M14 VP Betoni Imurointi+teräsharjaus M23 VP Betoni Imurointi+teräsharjaus Pinnan hionta + pinnan hapetus käsittely M20 VP Betoni Imurointi+teräsharjaus M22 US/VP Betoni Imurointi+teräsharjaus M21 US/VP Betoni Imurointi+teräsharjaus M9 US Laasti+betonitiili Taltta+teräsharjaus R4 US (h=55cm) - Tiili - Mineraalivilla M13 M10 US Laasti+betonitiili Taltta+teräsharjaus R2 US (h=65cm) - Tiili - Mineraalivilla M11 R3 US (h=190cm) - Tiili - Mineraalivilla M12

18 TESTAUSSELOSTE materiaalinäyte, suoraviljely, Valvira 1/2016 1/19 PC-pohja: Pessi, 2017 x Tilaaja: Sirate Group Oy / Pekka Kallioniemi Selosteen sisältö: Kutterintie 5, Turku suoraviljely, Valvira Laskutus: sama, viite: Sauvon koulukeskus 8/2016 Toimitusos.: pekka.kallioniemi@sirategroup.fi 23 kpl Näytetiedot: Kohde: Sauvon koulukeskus Näytteenottopvm: Näytteenottaja: Sirate Group Oy / Pekka Kallioniemi Vastaanottopvm: Näytekoodit kuvaus (materiaali) Lab. tunniste Näyte M1. Ulkoseinä (betoni, tiili, muurauslaasti) Bi597 Näyte M2. Ulkoseinä (betoni, tiili, muurauslaasti) Bi598 Näyte M3. Ulkoseinä (betoni, tiili, muurauslaasti) Bi599 Näyte M4. Ulkoseinä (betoni, tiili, muurauslaasti) Bi600 Näyte M5. Ulkoseinä (betoni, tiili, muurauslaasti) Bi601 Näyte M6. Ulkoseinä (betoni, tiili, muurauslaasti) Bi602 Näyte M7. Ulkoseinä (betoni, tiili, muurauslaasti) Bi603 Näyte M8. Ulkoseinä (betoni, tiili, muurauslaasti) Bi604 Näyte M9. Ulkoseinä (betoni, tiili, muurauslaasti) Bi605 Näyte M10. Ulkoseinä (betoni, tiili, muurauslaasti) Bi606 Näyte M11. Näyte M12. Näyte M13. Näyte M14. Näyte M15. Näyte M16. Näyte M17. Näyte M18. Näyte M19. Näyte M20. Näyte M21. Näyte M22. Näyte M23. Ulkoseinä (mineraalivilla) Ulkoseinä (mineraalivilla) Ulkoseinä (mineraalivilla) Välipohja (betoni) Välipohja (betoni, tiili, muurauslaasti) Välipohja (betoni, tiili, muurauslaasti) Välipohja, eristetila (tasoite) Välipohja, eristetila (tasoite) Välipohja, eristetila (tasoite) Välipohja (betoni) Välipohja (betoni, tiili, muurauslaasti) Välipohja (betoni, tiili, muurauslaasti) Välipohja (betoni) Bi607 Bi608 Bi609 Bi610 Bi611 Bi612 Bi613 Bi614 Bi615 Bi616 Bi617 Bi618 Bi619 Analyysi: Viljely: Analysointi: Mikrobit (homeet, hiivat, bakteerit ja aktinobakteerit), semikvantitatiivinen määritys Materiaalinäytteen suoraviljely. Valviran Asumisterveysasetuksen soveltamisohjeen, Osa IV ja Asumisterveysasetuksen 20 (8/2016) mukainen menetelmä. Viljely tehdään suoraan maljoille ilman laimennusta. Mikrobien viljelyyn perustuvana menetelmä selvittää vain käytetyillä kasvualustoilla kasvavat elinkykyiset mikrobit. Analyysi sisältää viljelyyn perustuvan suku/lajitason tunnistuksen ja semikvantitatiivisen määräarvion. Kosteusvaurioindikoivat ryhmät on merkitty *. Menetelmän tarkempi kuvaus sekä tulkinnan perusteet ovat liitteessä / Raisa Ilmanen Raisa Ilmanen, Marika Viljanen, Satu Saaranen

19 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 2/19 Tulokset ja näytekohtaiset tulkinnat: Näyte M1. Ulkoseinä (betoni, tiili, muurauslaasti) Bi597 Bakteerit, THG-alusta Yht Aktinomykeetit * ++++ Muut bakteerit ++ Sienet, mesofiiliset, M2-alusta Yht Homesienet +++ Sienet, mesofiiliset, Hagem-alusta Yht Homesienet +++ Sienet, kserofiiliset, DG-18-alusta Yht Homesienet +++ Rakennusmateriaalissa katsotaan esiintyvän mikrobikasvustoa. Näytteessä havaittiin erittäin runsaasti elinkykyisiä aktinomykeettejä ja erittäin runsaasti elinkykyisiä sieni-itiöitä. Näytekohtaiset huomiot Vallitseva suku Penicillium on saattanut estää muiden sienten havaitsemista / itiöiden itämistä kasvatusalustalla.

20 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 3/19 Näyte M2. Ulkoseinä (betoni, tiili, muurauslaasti) Bi598 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 8 kpl Muut bakteerit + ylikasvu Sienet, mesofiiliset, M2-alusta Yht Acremonium * + 2 kpl Alternaria + Arthrinium + Phoma * + 4 kpl Stachybotrys * + 1 kpl Hiivasienet + Sienet, mesofiiliset, Hagem-alusta Yht Acremonium * + 1 kpl Alternaria + Aureobasidium + Hyalodendron + Hiivasienet + Itiöimättömät ryhmät steriili rihma + Sienet, kserofiiliset, DG-18-alusta Yht Itiöimättömät ryhmät steriili rihma + Suoraviljelyn tulokset voivat viitata mikrobikasvustoon. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, mutta lajistossa havaitut useat eri kosteusvaurioindikaattorit viittaavat mikrobikasvustoon. Toimenpiderajan ylittymistä on harkittava suhteessa tietoon näytteenottokohdan sijainnista ja muihin taustatietoihin. Raja ei ylity, mikäli on epäiltävissä, että löydös selittyy muutoin. Näytekohtaiset huomiot Ylikasvu, THG: Näytteessä esiintynyt muiden bakteerien ylikasvu on saattanut heikentää aktinomykeettien kasvua ja/tai havaittavuutta. Lajistosta on erityisesti huomioitava Stachybotrys -suvun esiintyminen. Suku on hidaskasvuinen käytetyillä kasvatusalustoilla, ja sen itiöillä on heikko elinkyky joten käytetty menetelmä saattaa aliarvioida sen määrää.

21 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 4/19 Näyte M3. Ulkoseinä (betoni, tiili, muurauslaasti) Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 7 kpl Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Sienet, mesofiiliset, Hagem-alusta Yht. + Sienet, kserofiiliset, DG-18-alusta Yht. + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja. Bi599 Näyte M4. Ulkoseinä (betoni, tiili, muurauslaasti) Bi600 Bakteerit, THG-alusta Yht. + Aktinomykeetit * Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. ++ Homesienet Alternaria + Aspergillus ryhmä Usti * + 1 kpl Cladosporium + Fusarium * + 1 kpl Sienet, mesofiiliset, Hagem-alusta Yht Sienet, kserofiiliset, DG-18-alusta Yht Itiöimättömät ryhmät steriili rihma + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja.

22 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 5/19 Näyte M5. Ulkoseinä (betoni, tiili, muurauslaasti) Bi601 Bakteerit, THG-alusta Yht. + Aktinomykeetit * Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht Aureobasidium + Itiöimättömät ryhmät steriili rihma + Sienet, mesofiiliset, Hagem-alusta Yht. + Itiöimättömät ryhmät steriili rihma + Sienet, kserofiiliset, DG-18-alusta Yht. ++ Itiöimättömät ryhmät steriili rihma + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, eikä lajistossa havaittu selkeästi kosteusvaurioon viittaavia mikrobeja. Näyte M6. Ulkoseinä (betoni, tiili, muurauslaasti) Bi602 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 8 kpl Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Hiivasienet + Sienet, mesofiiliset, Hagem-alusta Yht. + Sienet, kserofiiliset, DG-18-alusta Yht. + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja.

23 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 6/19 Näyte M7. Ulkoseinä (betoni, tiili, muurauslaasti) Bi603 Bakteerit, THG-alusta Yht. + Aktinomykeetit * Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Homesienet Alternaria + Itiöimättömät ryhmät steriili rihma + Sienet, mesofiiliset, Hagem-alusta Yht. + Homesienet Alternaria + Cladosporium + Sienet, kserofiiliset, DG-18-alusta Yht Alternaria + Hiivasienet + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, eikä lajistossa tavattu selkeästi kosteusvaurioon viittaavia mikrobeja. Näyte M8. Ulkoseinä (betoni, tiili, muurauslaasti) Bi604 Bakteerit, THG-alusta Yht Aktinomykeetit * ++++ Muut bakteerit ++ Sienet, mesofiiliset, M2-alusta Yht Homesienet +++ Cladosporium + Sienet, mesofiiliset, Hagem-alusta Yht Homesienet +++ Sienet, kserofiiliset, DG-18-alusta Yht Homesienet +++ Rakennusmateriaalissa katsotaan esiintyvän mikrobikasvustoa. Näytteessä havaittiin erittäin runsaasti elinkykyisiä aktinomykeettejä ja erittäin runsaasti elinkykyisiä sieni-itiöitä. Näytekohtaiset huomiot Vallitseva suku Penicillium on saattanut estää muiden sienten havaitsemista / itiöiden itämistä kasvatusalustalla.

24 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 7/19 Näyte M9. Ulkoseinä (betoni, tiili, muurauslaasti) Bi605 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 3 kpl Muut bakteerit + ylikasvu Sienet, mesofiiliset, M2-alusta Yht. + Fusarium * + 1 kpl Phoma * + 1 kpl Itiöimättömät ryhmät steriili rihma + Sienet, mesofiiliset, Hagem-alusta Yht. + Homesienet Alternaria + Cladosporium + Hiivasienet + Itiöimättömät ryhmät steriili rihma + Sienet, kserofiiliset, DG-18-alusta Yht. + Hiivasienet + Itiöimättömät ryhmät steriili rihma + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja. Usean indikaattorin esiintyminen yksittäisinä pesäkkeinä saattaa viitata itiöiden kerääntymiseen näytemateriaaliin ajan myötä tai vanhaan kuivuneeseen vaurioon. Näytekohtaiset huomiot Ylikasvu, THG: Näytteessä esiintynyt muiden bakteerien ylikasvu on saattanut heikentää aktinomykeettien kasvua ja/tai havaittavuutta.

25 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 8/19 Näyte M10. Ulkoseinä (betoni, tiili, muurauslaasti) Bi606 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 5 kpl Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Homesienet Alternaria + Cladosporium + Hiivasienet + Sienet, mesofiiliset, Hagem-alusta Yht Alternaria + Hiivasienet + Sienet, kserofiiliset, DG-18-alusta Yht. ++ Hiivasienet + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja.

26 Testausseloste, materialinäytteen suoraviljely, Valvira 8/2016 9/19 Näyte M11. Ulkoseinä (mineraalivilla) Bi607 Bakteerit, THG-alusta Yht. Aktinomykeetit * Muut bakteerit Sienet, mesofiiliset, M2-alusta Yht. Sienet, mesofiiliset, Hagem-alusta Yht. Sienet, kserofiiliset, DG-18-alusta Yht. + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa tavattu selkeästi kosteusvaurioon viittaavia mikrobeja. Näytekohtaiset huomiot Näytemateriaalin seassa punertavaa kiviainesta; hiekkaa tms. Näyte M12. Ulkoseinä (mineraalivilla) Bi608 Bakteerit, THG-alusta Yht. Aktinomykeetit * Muut bakteerit Sienet, mesofiiliset, M2-alusta Yht. Sienet, mesofiiliset, Hagem-alusta Yht. Sienet, kserofiiliset, DG-18-alusta Yht. Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä ei havaittu lainkaan elinkykyisiä mikrobeja. Näytekohtaiset huomiot Näytemateriaalin seassa punertavaa kiviainesta; hiekkaa tms.

27 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Näyte M13. Ulkoseinä (mineraalivilla) Bakteerit, THG-alusta Yht Aktinomykeetit * ++++ Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht Homesienet +++ Sienet, mesofiiliset, Hagem-alusta Yht Homesienet +++ Sienet, kserofiiliset, DG-18-alusta Yht Homesienet +++ Rakennusmateriaalissa katsotaan esiintyvän mikrobikasvustoa. Näytteessä havaittiin erittäin runsaasti elinkykyisiä aktinomykeettejä ja erittäin runsaasti elinkykyisiä sieni-itiöitä. Näytekohtaiset huomiot Näytemateriaalin seassa punertavaa kiviainesta; hiekkaa tms. Vallitseva suku Penicillium on saattanut estää muiden sienten havaitsemista / itiöiden itämistä kasvatusalustalla. Näyte M14. Välipohja (betoni) Bi610 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 1 kpl Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Homesienet Hiivasienet + Sienet, mesofiiliset, Hagem-alusta Yht. + Itiöimättömät ryhmät steriili rihma + Sienet, kserofiiliset, DG-18-alusta Yht. + Itiöimättömät ryhmät steriili rihma + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa tavattu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja. Bi609

28 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Näyte M15. Välipohja (betoni, tiili, muurauslaasti) Bi611 Bakteerit, THG-alusta Yht. + Aktinomykeetit * Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Homesienet Sienet, mesofiiliset, Hagem-alusta Yht. + Sienet, kserofiiliset, DG-18-alusta Yht. + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa tavattu selkeästi kosteusvaurioon viittaavia mikrobeja. Näyte M16. Välipohja (betoni, tiili, muurauslaasti) Bakteerit, THG-alusta Yht. + Aktinomykeetit * Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Homesienet Sienet, mesofiiliset, Hagem-alusta Yht. + Sienet, kserofiiliset, DG-18-alusta Yht. Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa tavattu selkeästi kosteusvaurioon viittaavia mikrobeja. Bi612

29 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Näyte M17. Välipohja, eristetila (tasoite) Bi613 Bakteerit, THG-alusta Yht. + Aktinomykeetit * Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. Sienet, mesofiiliset, Hagem-alusta Yht. Sienet, kserofiiliset, DG-18-alusta Yht. Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä ei havaittu sieni- eikä aktinomykeettikasvua. Näyte M18. Välipohja, eristetila (tasoite) Bi614 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 2 kpl Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Phoma * + 3 kpl Hiivasienet + Sienet, mesofiiliset, Hagem-alusta Yht. + Homesienet Phoma * + 1 kpl Hiivasienet + Sienet, kserofiiliset, DG-18-alusta Yht. ++ Homesienet + Phoma * + 3 kpl Hiivasienet + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja.

30 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Näyte M19. Välipohja, eristetila (tasoite) Bi615 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 1 kpl Muut bakteerit Sienet, mesofiiliset, M2-alusta Yht. + Sienet, mesofiiliset, Hagem-alusta Yht. + Homesienet Sienet, kserofiiliset, DG-18-alusta Yht. + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa tavattu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja. Näyte M20. Välipohja (betoni) Bi616 Bakteerit, THG-alusta Yht. ++ Aktinomykeetit * + 2 kpl Muut bakteerit ++ ylikasvu Sienet, mesofiiliset, M2-alusta Yht. ++ Sienet, mesofiiliset, Hagem-alusta Yht. + Homesienet Aspergillus fumigatus * + 3 kpl Aspergillus ryhmä Usti * + 1 kpl Sienet, kserofiiliset, DG-18-alusta Yht. + Homesienet Chaetomium *(Botryotrichum-muoto) + 1 kpl Cladosporium + Paecilomyces variotii * + 1 kpl Trichoderma * + 1 kpl Hiivasienet + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja. Usean indikaattorin esiintyminen yksittäisinä pesäkkeinä saattaa viitata itiöiden kerääntymiseen näytemateriaaliin ajan myötä tai vanhaan kuivuneeseen vaurioon. Näytekohtaiset huomiot Ylikasvu, THG: Näytteessä esiintynyt muiden bakteerien ylikasvu on saattanut heikentää aktinomykeettien kasvua ja/tai havaittavuutta.

31 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Näyte M21. Välipohja (betoni, tiili, muurauslaasti) Bi617 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 18 kpl Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Geomyces * + 3 kpl Sienet, mesofiiliset, Hagem-alusta Yht. + Itiöimättömät ryhmät steriili rihma + Sienet, kserofiiliset, DG-18-alusta Yht. + Suoraviljelyn tulokset voivat viitata mikrobikasvustoon. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, mutta lajistossa havaitut useat eri kosteusvaurioindikaattorit viittaavat mikrobikasvustoon. Toimenpiderajan ylittymistä on harkittava suhteessa tietoon näytteenottokohdan sijainnista ja muihin taustatietoihin. Raja ei ylity, mikäli on epäiltävissä, että löydös selittyy muutoin. Näyte M22. Välipohja (betoni, tiili, muurauslaasti) Bi618 Bakteerit, THG-alusta Yht. + Aktinomykeetit * + 1 kpl Muut bakteerit + Sienet, mesofiiliset, M2-alusta Yht. + Itiöimättömät ryhmät steriili rihma + Sienet, mesofiiliset, Hagem-alusta Yht. + Sienet, kserofiiliset, DG-18-alusta Yht. + Homesienet Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain niukasti elinkykyisiä mikrobeja, eikä lajistossa tavattu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja.

32 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Näyte M23. Välipohja (betoni) Bi619 Bakteerit, THG-alusta Yht. ++ Aktinomykeetit * Muut bakteerit ++ ylikasvu Sienet, mesofiiliset, M2-alusta Yht. + Paecilomyces variotii * + 1 kpl Hiivasienet + Sienet, mesofiiliset, Hagem-alusta Yht. + Itiöimättömät ryhmät steriili rihma + Sienet, kserofiiliset, DG-18-alusta Yht. + Eurotium * + 1 kpl Hiivasienet + Rakennusmateriaalissa ei katsota esiintyvän mikrobikasvustoa. Näytteessä havaittiin vain kohtalaisesti elinkykyisiä mikrobeja, eikä lajistossa havaittu merkittäviä määriä kosteusvaurioon viittaavia mikrobeja. Näytekohtaiset huomiot Ylikasvu, THG: Näytteessä esiintynyt muiden bakteerien ylikasvu /on saattanut heikentää aktinomykeettien kasvua ja/tai havaittavuutta.

33 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Lausunto Yhteenveto tuloksista Näyte Mikrobikasvun esiintyminen näytteittäin Näyte M1. Näyte M2. Näyte M3. Näyte M4. Näyte M5. Näyte M6. Näyte M7. Näyte M8. Näyte M9. Näyte M10. Näyte M11. Näyte M12. Näyte M13. Näyte M14. Näyte M15. Näyte M16. Näyte M17. Näyte M18. Näyte M19. Näyte M20. Näyte M21. Näyte M22. Näyte M23. Mikrobikasvusto. Tulokset voivat viitata mikrobikasvustoon. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Mikrobikasvusto. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Mikrobikasvusto. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Tulokset voivat viitata mikrobikasvustoon. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Ei viljelymenetelmällä havaittavaa mikrobikasvustoa. Bi597 Bi598 Bi599 Bi600 Bi601 Bi602 Bi603 Bi604 Bi605 Bi606 Bi607 Bi608 Bi609 Bi610 Bi611 Bi612 Bi613 Bi614 Bi615 Bi616 Bi617 Bi618 Bi619 Rakennuksessa esiintyvän mikrobikasvun merkitys Terveyshaittaa osoittavan toimenpiderajan ylittymisenä pidetään analyyseillä varmistettua mikrobikasvua tai korjaamatonta kosteus- tai lahovauriota rakennuksen sisäpinnalla tai sisäpuolisessa rakenteessa. Toimenpideraja ylittyy myös mikäli sisätiloissa oleva voi altistua muussa rakenteessa tai tilassa olevalle mikrobikasvulle. (STM:n asetus 545/2015) Terveyshaitan arvioinnissa tilaa on arvioitava kokonaisuutena siten, että otetaan huomioon altistumisen todennäköisyys, toistuvuus ja kesto, mahdollisuudet välttyä altistumiselta tai poistaa haitta sekä poistamisesta aiheutuvat olosuhteet ja muut vastaavat tekijät. Tavanomaisesta poikkeavissa oloissa, kuten rakennuksen tai sen osan korjauksen tai muutostyön aikana, on otettava huomioon erityisesti altistuksen kesto ja mahdollisen terveyshaitan toteutumisen riski. (STM:n asetus 545/2015) Raporttikokonaisuudessa on viljelymenetelmällä mikrobikasvustoa osoittanut näyte / näytteitä.

34 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Analyysillä vahvistettua, normaalista poikkeavaa mikrobikasvustoa rakennusmateriaalissa tai pinnalla voidaan pitää toimenpiderajan ylittymisenä ilman aistinvaraista varmistusta tai esimerkiksi kosteusmittausta. Näytteissä, joissa tulokset voivat viitata mikrobikasvustoon, on toimenpiderajan ylittymistä harkittava suhteessa tietoon näytteenottokohdan sijainnista ja muihin taustatietoihin. Toimenpideraja ei ylity, mikäli on epäiltävissä, että löydös selittyy muutoin. (Valviran ohje 8/2016). Rajaus: Asumisterveysasetuksen soveltamisohjeessa (Valviran ohje 8/2016) kuvatun toimenpiderajan ylittyminen koskee rakennuksen sisäpintojen tai sisäpuolisten rakenteiden, muiden tilojen ja rakenteiden vaurioita, joista irtoaville epäpuhtauksille sisätiloissa oleva voi altistua. Näitä muita tiloja ja rakenteita ovat esimerkiksi kellarit, rakennusten alapohjat ja yläpohjat. Lämmöneristeiden osalta rajataan pois lämmöneristeet, jotka ovat suoraan kosketuksissa ulkoilman tai maaperän kanssa, ellei rakenteesta ole vahvistettua ilmayhteyttä sisätiloihin. Ilmayhteyden osoittamisessa voidaan käyttää esimerkiksi merkkiaineita tai -savuja. Pesuhuoneen ja muiden kosteiden tilojen pinnoilla saattaa esiintyä pistemäistä mikrobikasvustoa, joka voidaan poistaa puhdistamalla pinnat ja tehostamalla ilmanvaihtoa. Tällöin ei ole kyse toimenpiderajan ylittymisestä (Valviran ohje 8/2016). Huomioitavaa Epäillystä vauriokohdasta tehdyt havainnot ja näytteenottokohdan merkitys sisäilman kannalta on huomioitava tulkittaessa näytteen osoittamaa terveyshaittaa. Suoraviljelymenetelmä selvittää vain käytetyillä elatusalustoilla kasvavat elinkykyiset mikrobit. Viitteet Asumisterveysasetuksen soveltamisohje. Valvira 8/2016. Asumisterveysopas. 3. korj painos. Sosiaali- ja terveysministeriö (julk.), Ympäristö ja Terveys-lehti, Pori s. Reiman, M, Haatainen S, Kallunki H, Kujanpaa L, Laitinen S, Rautiala S. The characteristics of the dilution and direct plating methods for the determination of microbial flora and concentrations in building materials. Proceedings of the 8th International Conference on Indoor Air Quality and Climate - Indoor Air '99, Vol. 4, pp Indoor Air '99, Edinburgh, Scotland. Turussa Satu Saaranen FL, laboratoriopäällikkö Raisa Ilmanen FM, projektitutkija

35 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Liiteosa: RAKENNUSMATERIAALINÄYTTEIDEN ANALYY- SISSÄ KÄYTETTY MENETELMÄ JA TULKINTA- PERIAATTEET MENETELMÄ: Mikrobit (homeet, hiivat, bakteerit ja aktinobakteerit), pitoisuus ja mikrosienilajiston tunnistus; semikvantitatiivinen määrittäminen. Analysointi ja tulosten tulkinta perustuu Asumisterveysasetuksen soveltamisohjeeseen (Valviran ohje 8/2016). Menetelmä on laboratorion akkreditoidussa pätevyysalueessa ja kuuluu Eviran hyväksynnän piiriin asumisterveystutkimuksena. Lausunto ei kuulu akkreditoinnin piiriin. Rakennusmateriaalinäytteen suoraviljelymenetelmässä osanäyte viljellään suoraan kasvualustoille. Menetelmä on semikvantitatiivinen eli tulos ilmoitetaan +/- asteikolla. Lisäksi viljelmiltä tunnistetaan lajisto mikroskopoimalla. Menetelmä selvittää vain käytetyillä kasvualustoilla kasvavat, elinkykyiset mikrobit. Tulosten tulkinta perustuu sekä semikvantitatiivisesti määritetyn mikrobimäärän että lajiston tarkasteluun. Kasvualustat ja -olosuhteet Kasvatuslämpötilana käytetään 25±3 C. Kasvatusajat: pesäkelaskenta 7 vrk, sienimääritys 7 14 vrk sekä aktinomykeettien tyypitys / laskenta 14 vrk. Jos näyte tulkitaan vaurioituneeksi ennen 14 vrk määräaikaa, voidaan bakteeriviljelyjen kasvatus keskeyttää. Taulukko 1. Analyysissä käytetyt kasvualustat Kasvualusta ja lyhenne Tryptoni-hiivauuteglukoosialusta, THG 2 % mallasuute-alusta, M2 Hagem-agar Dikloranglyseroli-18- alusta, DG-18 Tulosten esittäminen Alustalla kasvavat mikrobit aktinomykeetit ja muut bakteerit mesofiiliset sienet; hiiva- ja homesienet, basidiomykeetit kserofiiliset sienet, jotka kasvavat muita sieniä kuivemmissa olosuhteissa; materiaalin vesiaktiivisuusvaatimus on a w = Tulokset ilmoitetaan seuraavasti: - = ei mikrobeja, + = 1 19 pesäkettä (niukasti mikrobeja), ++ = pesäkettä (kohtalaisesti mikrobeja), +++ = pesäkettä (runsaasti mikrobeja), pesäkettä (erittäin runsaasti mikrobeja). Mikäli sienten tai aktinomykeettien pesäkemäärät ovat korkeintaan kohtalaiset (< 50 pesäkettä/malja), kirjataan kosteusvaurioindikaattorien (Taulukko 2) pesäkemäärät raporttiin. Muiden bakteerien pesäkemäärät ilmoitetaan + / - asteikolla, mutta määriä ei käytetä tuloksen tulkinnassa. Epävarmuutta lisäävät seikat ilmoitetaan näytekohtaisessa tulkinnassa. Suoramikroskopointi lisäanalyysinä Mikrobikasvustoa osoittamaton rakennusmateriaalinäyte voi olla vaurioitumaton mutta kasvusto voi olla myös kuivunut. Tällainen näyte voidaan suoramikroskopoida, jolloin voidaan mahdollisesti havaita kuolleen ja kuivuneen sienikasvuston esiintyminen. Laboratorio tekee näytteen suoramikroskopoinnin erillisestä tilauksesta. Menetelmän toteutus onnistuu luotettavasti vain kovilta materiaaleilta, kuten puu. Näytemateriaalin värimuutosalueelta tai satunnaisesti valituista kohdilta tehdyiltä preparaateilta havainnoidaan sienirihmasto ja -itiöt. Sienirihmasto viittaa homekasvustoon tai lahovaurioon näytteessä. Menetelmällä ei havaita aktinomykeettikasvustoja. TULKINNAN PERUSTEET Asumisterveysasetuksen (STM:n asetus 545/2015) mukaan terveyshaittaa osoittavan toimenpiderajan ylittymisenä pidetään korjaamatonta kosteus- tai lahovauriota, aistinvaraisesti todettua ja tarvittaessa analyyseillä varmistettua mikrobikasvua rakennuksen sisäpinnalla, sisäpuolisessa rakenteessa tai lämmöneristeessä silloin, kun lämmöneriste ei ole kosketuksissa ulkoilman tai maaperän kanssa, taikka mikrobikasvua muussa rakenteessa tai tilassa, jos sisätiloissa oleva voi sille altistua. Viranomaisen tekemässä terveyshaitan arvioinnissa tilaa on arvioitava kokonaisuutena siten, että toimenpiderajaa sovellettaessa otetaan huomioon altistumisen todennäköisyys, toistuvuus ja kesto, mahdollisuudet välttyä altistumiselta tai poistaa haitta sekä poistamisesta aiheutuvat olosuhteet ja muut vastaavat tekijät. Tavanomaisesta poikkeavissa oloissa, kuten rakennuksen tai sen osan korjauksen tai muutostyön aikana, on otettava huomioon erityisesti altistuksen kesto ja mahdollisen terveyshaitan toteutumisen riski. Toimenpiderajat (Valviran ohje 8/2016) Toimenpiderajan katsotaan ylittyvän eli rakennusmateriaalissa katsotaan esiintyvän mikrobikasvustoa, kun sienien tai aktinomykeettien pesäkemäärät ovat runsaat (+++ / ++++). Tulokset voivat viitata mikrobikasvustoon silloin, kun sieniä tai aktinomykeettejä on kohtalaisesti tai niukasti (++ / +), mutta lajistossa on useita kosteusvaurioindikaattoreita (muuten kuin yksittäisinä pesäkkeinä). Toimenpiderajan ylittymistä on tällöin harkittava suhteessa tietoon näytteenottokohdan sijainnista ja muihin taustatietoihin. Raja ei ylity, jos on epäiltävissä, että niukat tai kohtalaiset mikrobimäärät selittyvät muutoin. Suoramikroskopoinnilla voidaan vahvistaa tulkintaa. Kosteusvauriota indikoiva lajisto Kosteusvaurioon viittaavina on tässä raportissa esitetty mikrobiryhmät, jotka Asumisterveysasetuksen soveltamisohjeen (2016) mukaisesti ovat tyypillisiä kosteusvauriolle. Testausselosteessa kosteusvaurioon viittaava lajisto on (Taulukko 2.) yksilöity ryhmän, suvun tai lajin nimen perässä *-merkillä. Näytekohtaisessa tulkinnassa on voitu lisäksi mainita mahdollinen muu poikkeava lajisto.

36 Testausseloste, materialinäytteen suoraviljely, Valvira 8/ /19 Taulukko 2. Testausselosteen tulkinnassa kosteusvaurioindikaattoreina käytetyt mikrobiryhmät (Asumisterveysasetuksen soveltamisohje, 2016) ovat tyypillisiä kosteusvauriolle. Tuloksissa kosteusvaurioon viittaava lajisto on yksilöity ryhmän, suvun tai lajin nimen perässä *-merkillä. Kosteusvaurioindikaattorimikrobit Bakteerit: aktinomykeetit Homesienet: Acremonium Aspergillus fumigatus Aspergillus ochraceus ryhmä A. ochraceus, ryhmän mikroskooppisesti samankaltaiset lajit Aspergillus Restricti ryhmä sisältäen A.penicillioides sekä A. restrictus - lajit Aspergillus sydowii Aspergillus terreus Aspergillus Usti ryhmä A.ustus sekä ryhmän mikroskooppisesti samankaltaiset lajit Aspergillus versicolor Chaetomium sekä suvuton muoto Botryotrichum Rajaukset Engyodontium Eurotium Exophiala Fusarium Geomyces Oidiodendron Phialophora sensu lato useita aiemmin sukuun Phialophora kuuluvia lajeja Scopulariopsis Sphaeropsidales ryhmä; erikseen suku Phoma Stachybotrys Trichoderma Tritirachium Ulocladium Wallemia Hiivasienet: Sporobolomyces Asumisterveysasetuksen soveltamisohjeen (2016) mukaiset tulkintaohjeet soveltuvat asumis-, oleskelu- tai työpaikkakäytössä oleviin sisätiloihin, joissa ei ole sellaista tuotantoon tai toimintaan liittyvää mikrobilähdettä, jonka vaikutusta ei voida sulkea pois tulosten tulkinnasta. Toimenpiderajoina esitettyjä pitoisuusrajoja ei voida suoraan soveltaa eristemateriaaleihin, jotka ovat kosketuksissa maaperän tai ulkoilman kanssa (alapohjarakenteet ja lämmöneristeet). Maaperän tai ulkoilman kanssa suorassa kosketuksessa oleviin lämmöneristeisiin voi kertyä maaperästä tai ulkoilmasta peräisin olevia itiöitä, jotka eivät ole muodostaneet varsinaista kasvustoa lämmöneristeessä. Rakenteiden sisällä olevissa lämmöneristeissä havaittu mikrobikasvu liittyy kuitenkin usein todellisiin, rakennusteknisesti havaittuihin kosteusvaurioihin. Eristemateriaaleissa todettua mikrobikasvua pidetään asetuksen (STM:n asetus 545/2015) mukaisena toimenpiderajan ylityksenä vain silloin, kun rakenteesta on varmistettu ilmayhteys sisätiloihin. MIKROBIKASVUN MERKITYS RAKENNUKSESSA Rakennuksessa esiintyvästä mikrobikasvustosta voi kulkeutua sisäilmaan ilmavirtausten ja ilmanvaihdon mukana mikrobeja (esimerkiksi itiöitä ja niiden osasia) sekä niiden hajoamis- ja aineenvaihduntatuotteita, joille sisätiloissa oleskelevat voivat altistua. Ellei mikrobikasvustoa ole poistettu, se voi olla terveydelle haitallista vielä senkin jälkeen, kun rakennusmateriaali on kuivunut tai kuivatettu. Kosteusvaurio on välittömästi korjattava ja vaurioon johtaneet syyt poistettava. Yllä esitetyt toimenpiderajat eivät ole terveysperusteisia. Rakennusmateriaalinäytteiden avulla osoitetaan olosuhde eli mikrobikasvu materiaalissa, josta voi aiheutua terveyshaittaa. Toimenpiderajan ylittyminen vaatii nimensä mukaisesti aina toimenpiteitä, esim. lisäselvityksiä, altistumisen arviointia. Toimenpiteet tulee suunnitella ja toteuttaa kokonaisuus huomioiden. Terveyshaitan arvioinnissa huomioidaan mikrobikasvun laajuus, sijainti, ilmayhteys sisäilmaan ja painesuhteet, jotka kaikki vaikuttavat altistumisen todennäköisyyteen ja määrään. LISÄTIETOA Rakennuksen kosteus- ja sisäilmatekninen kuntotutkimus -oppaassa (Pitkäranta, 2016) on lisätietoa kosteusvauriokuntoarviosta ja siihen liittyvistä mittauksista sekä korjausten yleisperiaatteista. Ympäristöministeriön koordinoiman Kosteus- ja hometalkoot toimintaohjelman sivustolla on käytännönläheistä tietoa talojen huoltamisesta ja riskirakenteista sekä kosteus- ja homevaurioiden ennaltaehkäisystä (hometalkoot.fi). Sivustolla on koottuna runsaasti aiheeseen liittyviä oppaita ja selvityksiä, esim. ohje siivouksesta ja irtaimiston puhdistuksesta homevauriokorjausten jälkeen (hometalkoot.fi/guides). VIITTEET Asumisterveysopas. 3. korj painos. Sosiaali- ja terveysministeriö (julk.), Ympäristö ja Terveys -lehti, Pori ss. Pitkäranta, M. (toim) Rakennuksen kosteus- ja sisäilmatekninen kuntotutkimus. Ympäristöministeriö (Ympäristöopas 2016). Sosiaali- ja terveysministeriön asetus asunnon ja muun oleskelutilan terveydellisistä olosuhteista sekä ulkopuolisten asiantuntijoiden pätevyysvaatimuksista 545/2015 (finlex.fi) Valvira ohje 8/2016: Asumisterveysasetuksen soveltamisohje.
