1 Aurinkoenergiaratkaisut ammattikäyttöön Täysin langatonta automaatiota Vision 350 MC35iT

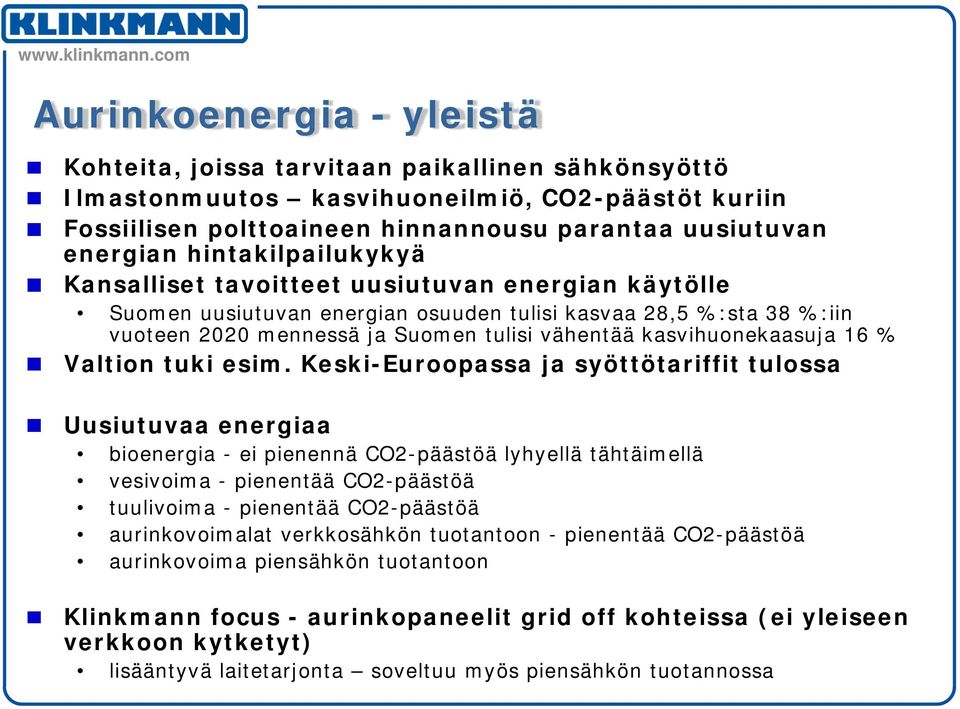

2 Aurinkoenergia - yleistä Kohteita, joissa tarvitaan paikallinen sähkönsyöttö Ilmastonmuutos kasvihuoneilmiö, CO2-päästöt kuriin Fossiilisen polttoaineen hinnannousu parantaa uusiutuvan energian hintakilpailukykyä Kansalliset tavoitteet uusiutuvan energian käytölle Suomen uusiutuvan energian osuuden tulisi kasvaa 28,5 %:sta 38 %:iin vuoteen 2020 mennessä ja Suomen tulisi vähentää kasvihuonekaasuja 16 % Valtion tuki esim. Keski-Euroopassa ja syöttötariffit tulossa Uusiutuvaa energiaa bioenergia - ei pienennä CO2-päästöä lyhyellä tähtäimellä vesivoima - pienentää CO2-päästöä tuulivoima - pienentää CO2-päästöä aurinkovoimalat verkkosähkön tuotantoon - pienentää CO2-päästöä aurinkovoima piensähkön tuotantoon Klinkmann focus - aurinkopaneelit grid off kohteissa (ei yleiseen verkkoon kytketyt) lisääntyvä laitetarjonta soveltuu myös piensähkön tuotannossa

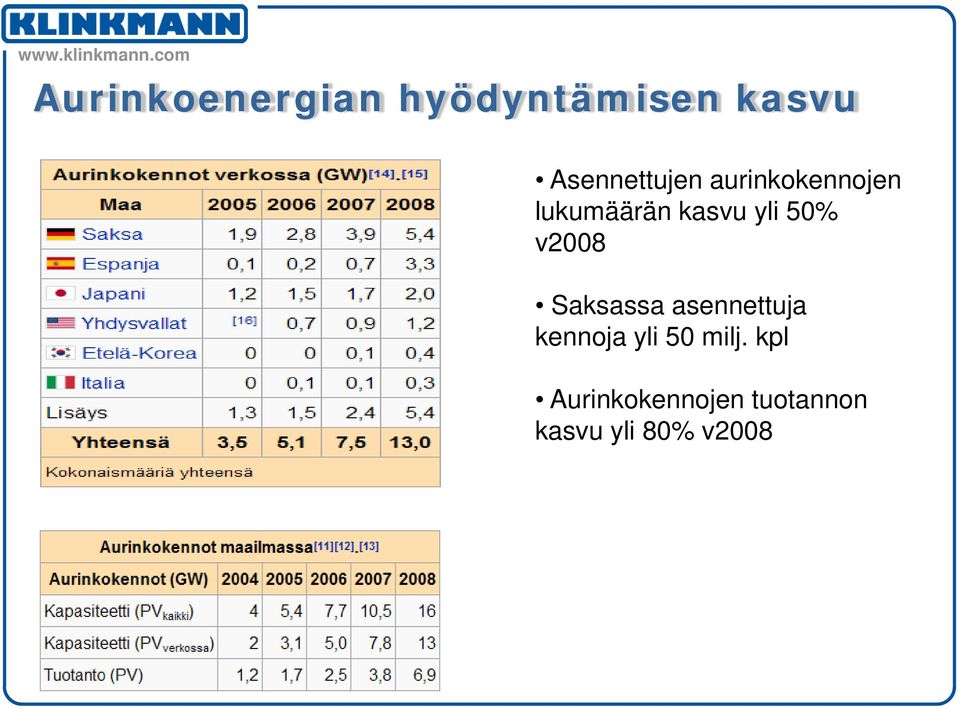

3 Aurinkoenergian hyödyntämisen kasvu Asennettujen aurinkokennojen lukumäärän kasvu yli 50% v2008 Saksassa asennettuja kennoja yli 50 milj. kpl Aurinkokennojen tuotannon kasvu yli 80% v2008

4 Aurinkosähkö eri maissa, myös Suomessa

5 Source Nasa Insolation Levels (Europe) Average Insolation (10 year average) kwh/m 2 /day Country State/ City Latitude Longitude Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Year Avg DE Hanburg 53 O 33`N 53 O 33`N 0,54 1,11 2,09 3,68 4,86 4,47 4,47 3,89 2,59 1,48 0,69 0,40 2,52 NO Oslo 59 O`56N 10 O 44`N 0,3 0,87 1,68 3,12 4,65 4,84 4, ,22 1,02 0,42 0,19 2,27 Average annual insolation levels: Central Austalia = 5,89 kwh/m 2 /day Munchen, Germany = 2,98 kwh/m 2 /day Hamburg, Germany = 2,52 kwh/m 2 /day Oslo, Norway = 2,27 kwh/m 2 /day Helsinki, Finland = 2,41 kwh/m 2 /day Data courtesy of: NASA - Surface meteorology and Solar Energy Data Set

6 Aurinkopaneelijärjestelmä - itsenäinen, ei yleiseen verkkoon kytketty

7 Chint Solar Panels, from market leader Chint s c-si Product Line PV Cells 125 mm² Monocrystalline 20 Wp Wp 156 mm² Monocrystalline 50 Wp Wp P/A appr 140 Wp/m2 Hyötysuhde % 125 mm² Polycrystalline 20 Wp Wp 156 mm² Polycrystalline 50 Wp Wp Hyötysuhde % PV Modules CHSM-5409M Wp CHSM-5612M Wp CHSM-6610M Wp CHSM-6610MP Wp

8 Aurinkopaneelien hintakehitys tuotantovolyymi nousee -> hinnat laskevat nopeasti grid parity Keski-Euroopassa 2012 ohutkalvotekniikka (Chint) laskee edelleen hintoja Before: Solar Now: Photovoltaic energy!

9 Chint Photovoltaic Cost Forecast US$/W Solar PV Module Cost Per Watt

10 Chint Photovoltaic Production

11 Lataussäätimet - Steca Steca PR 1010, 1515, 2020, 3030 järjestelmäjännite 12 tai 24 VDC paneelivirta max. 10A 30A mallin mukaan kuormitusvirta max. 10A 30A mallin mukaan max. 900 Wp panel power automaattinen akkujännitteen tunnistus 12/24 VDC monivaiheinen lataus, ylläpitolataus oikosulku- ja napaisuussuojaukset syväpurkauksen esto o o kuorman poiskytkentä varauksen pienentyessä kuorman uudelleen kytkentä manuaalinen kuormankytkentä haluttaessa LCD-näyttö o o o käyttöparametrit, vikailmoitukset, itsediagnostiikka paneelivirran, latauksen, kulutusvirran ym. näyttö kuorman ohjaus

12 Invertterit - Steca Steca Solarix PI 550,1100 siniaaltoinvertteri 230 VAC 50 Hz akkujännite 12VDC tai 24 VDC jatkuva kapasiteetti 450 VA 30 min kapasiteetti 550 VA 5s kapasiteetti 1500 VA omakulutus 4W, hyötysuhde 93% rinnakkainkytkettävä laajat suojaustoiminnot Steca AJ skaalautuva tuoteperhe tehontarpeen mukaan jatkuva kapasiteetti VA akkujännitteet 12, 24 ja 48 VDC

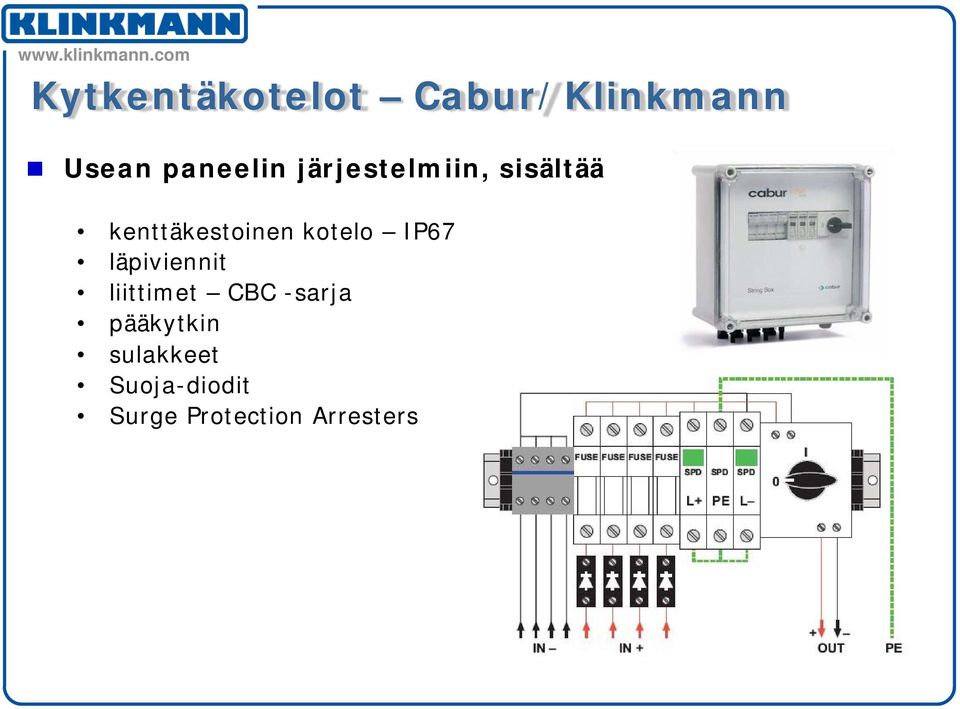

13 Kytkentäkotelot Cabur/Klinkmann Usean paneelin järjestelmiin, sisältää kenttäkestoinen kotelo IP67 läpiviennit liittimet CBC -sarja pääkytkin sulakkeet Suoja-diodit Surge Protection Arresters - SPD

14 Solar komponentit Cabur salamasuojat SPD Surge protective device DC-suojaus Class 2 acc. IEC MOV metal oxide varistor mallit VDC kiskoasennus DIN-kiskoon AC-suojaus Class 2 acc. IEC MOV metal oxide varistor tai GDT gas discharge tube mallit 230 ja 400 VAC kiskoasennus DIN-kiskoon

15 Estodiodi Cabur ISDS102 Diodi estää virran purkautumisen varjoisen paneelin kautta Estojännite 2 kv Max. käyttöjännite 1000V (DC) Max. jännitteen alenema 2,5 V Max. virta 10 A Max. lämpötila +90 C

16 Solar liittimet Cabur Line 3 Line 4 1,5-4 mm2 1,5-6 mm2 Maximum current : 30A Temperature range : C Protection IP-67 Paneeliliittimet Jatkoliittimet Haaroitusliittimet

17 Solar johdin Cabur 4, 6 ja 10 mm2 monisäikeinen värit musta ja punainen Halogeenivapaa hard ethylene propylene rubber (HEPR) compound, of type G7 Käyttöalue C Käyttöikä 25 vuotta

18 Käyttökohteet Klinkmann Aurinkopaneelit soveltuvat asennuskohteisiin joissa verkkosähköä ei ole saatavilla kohteisiin joissa sähkönkulutus kohtuullinen o o mittalaitteisiin valvontaan, raportointiin kohteisiin, joissa kulutus sesonkiluonteista ja/tai hybridijärjestelmiin ammattimaiset mittaus- ja ohjaussovellukset kiinteistökohteet Klinkmann toimittaa sovelluksiin myös o o o mittaus- ja ohjauslaitteet pienellä tehonkulutuksella (Unitronics) langattomat tiedonsiirron modeemit (Cinterion/GSM-GPRS ja Prosoft/Radiomodeemit) asennuskotelot sekä niiden lisälaitteet ja ohjauskomponentit

19 Klinkmannin konseptit täysin langattomaan automaatioon Unitronics PLC+näyttö - mittaukset - ohjaukset - raportointi Cinterion - GSM-GPRS-3G modeemit ohjauslaitteet

20 Tehonkulutuslaskelma Paneelin tuotto 200 Wp 24 VDC järjestelmä: ma W Unitronics V ,6 tammikuu - 40 W/m2 40 GSM - modem Cinterion 25 0,6 pinta-ala 1,5 m2 1,5 anturit ym ,4 muuntosuhde 17% -> 0, ,6 10,2 W Akku 115 Ah (2*12V) 115 -> 2,76 kwh Wh Kulutus 6,6 418 h

21 Aurinkoenergiaratkaisut ammattikäyttöön Lisätiedot: Jaakko Häggman, puh ,
