SULFAATTIMAALAUSUNTO Pöyry Finland Oy Elektroniikkatie 13 FI-90590 Oulu Finland Kotipaikka Vantaa, Finland Tel. +358 10 3311 www.poyry.fi Päiväys 3.4.

com Salonpään koulu Oulun kaupungin toimeksiannosta Pöyry Finland Oy on tehnyt Salonpään alakoulun alueella sulfaattimaakartoituksen.

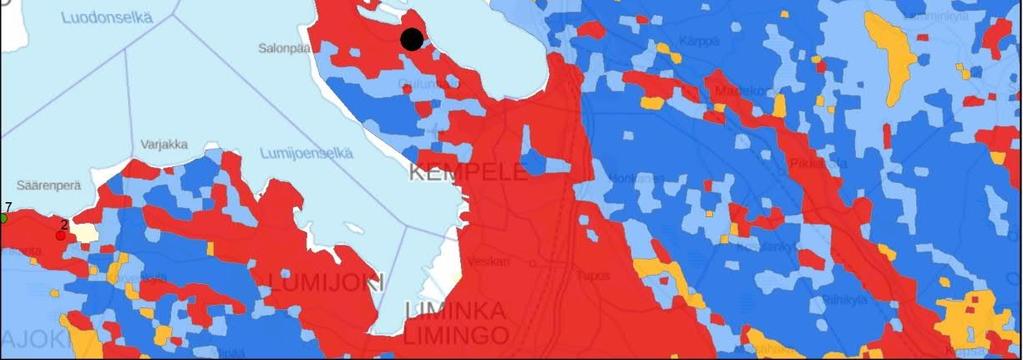

1 SULFAATTIMAALAUSUNTO Pöyry Finland Oy Elektroniikkatie 13 FI Oulu Finland Kotipaikka Vantaa, Finland Tel Päiväys Oulun kaupunki Sivu 1 (4) Mikko Tolkkinen Tel etunimi.sukunimi@poyry.com Salonpään koulu Oulun kaupungin toimeksiannosta Pöyry Finland Oy on tehnyt Salonpään alakoulun alueella sulfaattimaakartoituksen. Kartoitus on toteutettu Keskipiirintien eteläpuolella Salonpään koulun osalta (Liite 3). Kartoituspaikka sijoittuu alueelle, jossa GTK on arvioinut ennakkotulkintaan perustuen sulfaattimaiden esiintymistodennäköisyyden olevan suuri (Kuva 1). Ennakkotulkinta ei kuitenkaan sovellu yksityiskohtaisen hankekohteen happamoitumisriskin määrittämiseen. Kuva 1. GTK:n ennakkotulkinta happamien sulfaattimaiden esiintymisen todennäköisyydestä Oulun alueella. Salonpään tutkimusalueen sijainti on merkitty mustalla pisteellä. (Geologinen tutkimuskeskus 2018). Alueelle on tehty sulfaattimaaselvitys ottamalla maanäytteitä neljästä näytepisteestä (S4, S8, S9, S13). Näytteet on otettu ohjeellisesti kaikilta pisteiltä 0,0-0,5 m, 0,5-1,0 m, 1,0-2,0 m ja 2,0-3,0 m syvyydeltä. Näytteet ovat käyty laboratoriossa silmämääräisesti läpi, katsoen näkyykö missään maanäytteessä selviä merkkejä sulfaattimaista ja potentiaalisista happamista sulfaattimaista. Kaikki otetut näytteet olivat karkearakeisia

2 2 maalajeja. Näytteet luokittuivat pääosin silttiseksi hiekaksi ja hiekaksi. Maaperän ylin kerros on täyttömaamursketta. Silmämääräisesti havainnoiden näytteet olivat tasalaatuisia eikä yhdestäkään näytteestä havaittu selvää indikaatiota potentiaalisesta happamasta sulfaattimaasta. Osasta näytteistä määritettiin kokonaisrikkipitoisuus ja tehtiin NAG-analyysi hapontuottoriskin määrittämiseksi. Näytteet valittiin kaikilta näytepisteiltä siten, että näytteet edustavat tutkimusalueen eri maalajeja. Näytteistä S4, S8, S9 ja S13 on määritetty laboratoriossa kokonaisrikkipitoisuus. Lisäksi näytteistä S4 ja S13 on määritetty nettohapontuotto (NAG) ja NAG-pH. NAG ja NAG ph mitataan hapettamalla näyte vetyperoksidilla niin kauan, että ph ei enää laske, josta saadaan NAG-pH. Tämän jälkeen näyte titrataan emäksellä pisteeseen, jossa ph on 4,5 tai 7. Emäksen (NaOH) kulutuksesta lasketaan nettohapontuotto. Taulukossa 1 on esitetty maanäytteiden hapontuottopotentiaaliriski karkeasti NAG, NAG-pH ja kokonaisrikkipitoisuuden perusteella arvioituna. Taulukko 1. Maan hapontuottoriski NAG ja kokonaisrikkipitoisuuden perusteella. NAG ph* NAG [kg H2SO4/t]* Rikkipitoisuus mg/kg (%)** < 600 maa tuottaa vähän tai ei ollenkaan happoa 2, maa tuottaa kohtalaisesti happoa 2,5 50 > maa tuottaa voimakkaasti happoa * Liao ym.2007 ** Pousette ym.2008 Taulukossa 2 on esitetty näytepisteiden tulokset. Tulosten perusteella maa-aines otetussa näytepisteissä ei ole voimakkaasti happoa tuottavaa. NAG ph on yli kuuden, joka indikoi että ph ei laske mahdollisen hapettumisen seurauksena maanäytteessä tämän alle. Myös rikkipitoisuus näytteessä on vähäistä, joten rikkipitoisuuden perusteella näyte tuottaa vain vähän happoa. Testit lisäksi todennäköisesti yliarvioivat ph:n alentumista ja hapontuottoa, sillä NAG testin hapetus on yleensä luonnonolosuhteita voimakkaampaa. Tämän vuoksi NAG testin tulokset kuvaavat ääritapausta jossa lähes kaikki maaperässä oleva rikki pääsee hapettumaan. Luonnossa hapettuneen maaperän ph voi hyvinkin jäädä korkeammaksi kuin NAG-pH. Tulosten perusteella arvioituna näytepisteillä ei havaittu selvästi happamuutta muodostavaa maa-ainesta, eli tutkittujen maanäytteiden perusteella selvitysalueella maaainesta ei luokitella happamaksi sulfaattimaaksi tai potentiaalisesti happamaksi sulfaattimaaksi. Tämän lausunnon tulokset perustuvat otettuihin näytteisiin. Happamat sulfaattimaat voivat esiintyvät usein laikuittaisina/linssimäisinä alueina, joten rakentamistöiden yhteydessä on hyvä havainnoida mahdollisten happamien sulfaattimaiden esiintymistä alueella. Taulukko 2. NAG, NAG ph ja kokonaisrikkipitoisuus maanäytteissä. Salonpää S4 S8 S9 S13 NAG ph 6,4 6,4 NAG (ph 4.5) [kg H2SO4/t] 0 0 NAG (ph 7.0) [kg H2SO4/t] 2,1 3,4 Rikkipitoisuus mg/kg (%) 200 (0,02) 300 (0,03) 200 (0,02) <100 (< 0,01)

3 3 AMIRA international. (2002). ARD TEST HANDBOOK, Melbourne GTK (2015) Mine Closure WIKI: net acid generation Liao, B., Huang, L.N., Ye, Z., Lan, C.Y. & Shu, W.S. (2007). Cut-off Net Acid Generation ph in Predicting Acid-Forming Potential in Mine Spoils. Journal of Environmental Quality vol. 36/2007: , Madison WI: ASA. Pousette, K., Eriksson, L., Knutsson, S. (2008). Acidification properties of sulphide soil a classification system based on leaching tests. Julkaisusta: Flate K, Frydenlund T-E, Prestegarden J & Senneset K (toim.) Nordisk Geoteknikermøte i Sandefjord september Norsk Geoteknisk Forening: LIITE LIITE LIITE 1 Analyysitodistus 2 Tutkimuspistetiedot 3 Tutkimuspistekartta

4 Testausseloste Raporttinumero: (2) Pöyry Finland Oy Mikko Tolkkinen Jaakonkatu Vantaa Tilaus: S Asiakkaan viite: Tilausnumero: S Vastaanottopvm: Esikäsittelysuoritteet Suorite Suoritteen kuvaus Näytteiden lkm 11 * Näytteen kuivaus <40 C:ssa 4 kpl 31 Hienomurskaus leukamurskaimella (>70%<2mm), leuat Mn- 4 kpl 35 Näytteen ositus rännijakolaitteella 4 kpl 40 Jauhatus karkaistussa hiiliteräsjauhinpannussa 4 kpl Testaustulokset Suorite: Suoritteen kuvaus: Analysointipaikka: Kuopio 810L Rikin määritys rikkianalysaattorilla Analyysikoodi Parametri 810L * S * Yksikkö % Määritysraja 0.01 Näytetunnus S S S S13 <0.01 Suorite: 826T1 Suoritteen kuvaus: Yksivaiheinen NAG-testi, ARD Test Handbook, 2002 Analysointipaikka: Kuopio Analyysikoodi 826T1 826T1 826T1 826T1 Parametri NAGpH EC NAG (ph 4,5) NAG (ph 7,0) Yksikkö ph ms/m 25 C kg H2SO4/t kg H2SO4/t Määritysraja Näytetunnus S S4 (2) S * Akkreditoitu Labtium Oy PL/P.O. Box 1500 FI Kuopio

5 Testausseloste 2 (2) Raporttinumero: Susanna Arvilommi Laboratoriopäällikkö/Laboratory manager Jakelu Tolkkinen, Mikko / Pöyry Finland Oy Labtium Oy PL/P.O. Box 1500 FI Kuopio

14 LIIKENNE TONTILLE : :N KÄYTTÖÖN JÄÄVÄ LUE n m : : : MAHDOLLINEN RAKENNUS PÄIVÄKOTILAAJENNUS n kem PYÖRIEN PYSÄKÖINTIALUE n. 50 pyöräpaikkaa ,0 m2 KEVYT LIIKENNE TONTILLE 4.92 KOULUN LEIKKIPIHA-ALUE + VÄLITUNTIALUE KOULUN 4.65 LEIKKIPIHA-ALUE : PYÖRIEN PYSÄKÖINTIALUE 4.93 n. 50 pyöräpaikkaa OPETTAJAT/ILTAKÄYTTÖ HUOLTOPIHA ASF OPETTAJAT/ILTAKÄYTTÖ ASF SAATTO/HENKILÖKUNTA PÄIVÄKOTI JA KOULU4.91 UUDISRAKENNUS 4.96 KERROSLUKU: II Koulu LIIKUNTASALI UUSI KOULU- PELLETTI- VOIMALA ASF PELIKENTTÄ 40X60 m ,0 m KEITTIÖ / HUOLTO RUOKASALI PÄIVÄKODIN AIDATTU LEIKKIPIHA Keskipiirintie SÄILYTETTÄVÄ kt RAKENNUS Keskipiiri 5.26 JÄTEHUOLTO Päiv 5.29 PEL SAATTO / JÄTTÖ Keskipiirintie kt Keskipiiri P 5.38 PYÖRIEN 5.25 PYSÄKÖINTI 100 pyöräpaikkaa :3 43:3 LATTIA HUOLTOPIHA JA -LIIKENNE Oulun kaupunki Salonpään koulu LATTIA K.osa/Kylä Kortteli/Tila Tontti/Rek.nro Salonpää Rakennustoimenpide Uudisrakennus Tilaaja sekä suunnittelukohteen nimi ja osoite 28 AP UUSI AUTOKATOS Sulfaattimaanäytteenottopiste :13 15:13 RASITEAJOYHTEYS KOORDINAATISTO ETRS-GK26, KORKEUSJÄRJESTELMÄ N2000 Tark. Pvm. Hyv. Pvm. Pöyry Finland Oy Elektroniikkatie 13, OULU Puh etunimi.sukunimi@poyry.com Hyv. H.Hekkala Tark. Suunn. Piirt. L. Ung Pvm LIIKENNE JA Viranomaisen arkistointimerkintöjä varten P-ALUE LUOVUT TONT Piirustuslaji Juoks.nro Pohjatutkimus Piirustuksen sisältö Mittakaavat Tutkimuskartta Sulfaattimaaselvitys 1:500 Työn ja piirustuksen nro Muutos Tiedosto TUTKARTTA_SALONPÄÄ_GK26_N2000 PELLE VOIM
