1 Älykkäitä ratkaisuja Xella-rakennusjärjestelmillä

2 Tervetuloa kestävien ja tehokkaiden rakennusratkaisujen maailmaan. Xellan avulla rakennat tulevaisuutta varten. Järjestelmämme tarjoavat ainutlaatuiset mahdollisuudet rakennusprosessien tehostamiseen ja työn optimointiin. Rakennat kestäviä, vahvoja ja vakaita ratkaisuja joilla on minimaalinen ympäristöjalanjälki sekä rakennuksissa puhdas ja laadukas sisäilma. 00%:sti luonnollinen, 00%:sti tehokas ja 00%sti joustava rakennusjärjestelmä. Tutustu järjestelmäratkaisuihin, jotka perustuvat yksinkertaisissa ja joustavissa järjestelmissä käytettyihin diffuusioavoimiin, epäorgaanisiin luonnonmateriaaleihin. Hae inspiraatiota, saa uusia ideoita ja ole valmis rakentamaan tulevaisuutta ajatellen.

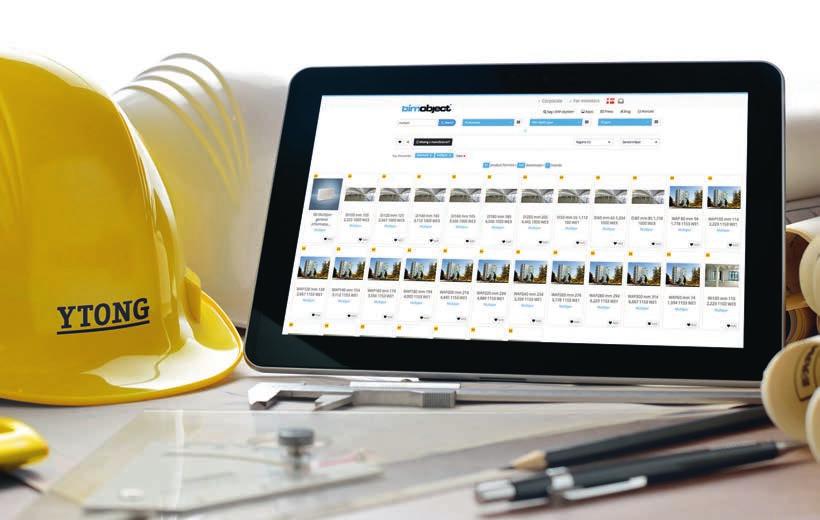

3 Suunnittelu BIM-objektien avulla Sisällysluettelo Xella-rakennusjärjestelmillä Johdanto Eristys, sisä- ja ulkopuolinen Multipor System Standard Multipor System Yhdistelmäseinä Standard Multipor System Ristikkorakenne... - Multipor-julkisivueristysjärjestelmä... - Paloturvallinen teollisuusrakentaminen Paloturvallinen ja tehokas teollisuusrakentaminen Hebel- ja Ytong-tuotteilla.. -7 Tehokas kerrostalorakentaminen Silka-seinäjärjestelmä Ytong Energy+ ja Ytong O-blok Kestävä rakentaminen 00 % kestävä talo Ytong Energy+ ja Ytong Synergy -tuotteilla... - Äänenvaimennus Silka Sound ja Ytong-väliseinäelementit... - Tehokas suunnittelu Multipor-järjestelmäratkaisu, pikaopas Voit käyttää BIM-objekteja ilmaiseksi, kun suunnittelet kolmiulotteisesti Ytong-, Silkaja Ytong Multipor -eristysjärjestelmällä. Tarkkojen ja täydellisten tuotetietojen ansiosta BIM-Objects helpottaa tietojen hallintaa ja varmistaa yksinkertaisen ja onnistuneen digitaalisen suunnitteluprosessin alusta loppuun.

4 Xella-rakennusjärjestelmillä Tehokas, joustava ja 00 % kestävä Tehokas rakentaminen vaatii tehokkaita ratkaisuja. Olemme kehittäneet useita 00 % integroitavia, kestäviä ja aikaoptimoituja rakennusjärjestelmiä, jotta sinä vältät resurssien tuhlauksen ja voit helpommin varmistaa talon laadun. Rakennusjärjestelmiä voidaan käyttää sekä rivitalon, omakotitalon, toimistorakennuksen että kerrostalon suunnitteluun. Ytong-väliseinäelementit ja Silka Sound, sivu - Ytong O-Blok ja Energy+, sivu 0- Ytong Synergy ja Energy+, sivu - Hebel-rakennusjärjestelmä, sivu -7 Silka-seinäjärjestelmä, sivu 8-9 MULTIPOR JULKISIVU UUTUUS ERISTYSJÄRJESTELMÄ Multipor-järjestelmät, sivu 8- Multipor-julkisivueristysjärjestelmä, sivu - 7

5 Eristys, sisäpuolinen Multipor System Standard Erittäin hyvin eristävä järjestelmä, joka parantaa siten merkittävästi sekä lämmitystaloutta että sisäilmaa. Järjestelmässä ei ole muovisia höyrysulkuja ja on siten täysin diffuusioavoin ja kapillaariaktiivinen. Tämä auttaa pitämään huonekosteuden suhteellisen vakiona ja suojaa tulevilta homehyökkäyksiltä Tuloksena terveellisiä ja mukavia asuntoja. Hankkiudu lopullisesti eroon homeesta Tanskalainen sisäilmastomerkintä Markkinoiden ohuin rakenne ja paras eristysarvo Multipor-eristyslevy Lämmönjohtavuus λ: 0,00 W/(mK) Tiheys (kuiva): 8-9 kg/m³ Vesihöyryn diffuusiovastuskerroin μ: Paloluokka: A syttymätön Hyväksynnät: ETA-0/009 0,00 W/[mK] Multipor-kevytlaasti/raudoitusverkko Multipor-kevytlaasti: Liimaus, raudoitus ja kuitulaasti Raekoko:, mm Tiheys: 0,7 kg/litra Paloluokka (järjestelmä): A syttymätön Ytong-raudoitusverkko: Erikoisraudoitus kaikille Multipor järjestelmille Silikaattimaali sisäkäyttöön Sisäkäyttöön soveltuvat Silikaattimaalit Vastaava kuin Rockidan (XYINDE) YTONG RAKENNEHYVÄKSYTTY YTONG RAKENNEHYVÄKSYTTY Multipor-eristysnauha, hamppuhuopaa Luonnollinen, ympäristöystävällinen ja homeen kestävä Lattian ja katon optimaaliseen eristykseen HYVÄKSYTTY KÄYTETTÄVÄKSI YTONG JA MULTIPOR KIPSIRAKENTEISSA. 7 7 Multipor-palkki Ovi- ja ikkuna-aukkojen eristykseen Lämmönjohtavuus λ = 0,0 (W/mK) Paloluokka: A syttymätön Järjestelmätarvikkeet Ytong-kulmaprofiili, verkkovahvistettu: Kaikkien ulkokulmien vahvistamiseen Ytong-aukkoprofiili: Ovi- ja ikkunakarmien eristykseen Katso yksityiskohtainen työn kuvaus osoitteessa 8 9

6 Eristys, sisäpuolinen Multipor System Yhdistelmäseinä Standard Ei saa käyttää kellareissa eikä kosteissa tiloissa Sama hyvä ja erittäin eristävä ratkaisu kuin Multipor System Standard, mutta sisäseinän pintakerroksena hiekkatasoite. Sisäseinän kipsi- tai kuitukipsilevyihin voidaan ripustaa suhteellisen raskaita esineitä. Koska Multipor-eristys on kylmää ulkoseinää vasten, ontelotilassa ei normaaleissa olosuhteissa ole kondensaation vaaraa. Kaapelit asennetaan ontelotilaan Helppo ripustaa Helppo toteuttaa Multipor-eristyslevy Lämmönjohtavuus λ: 0,00 W/(mK) Tiheys (kuiva): 8-9 kg/m³ Vesihöyryn diffuusiovastuskerroin μ: Paloluokka: A syttymätön Hyväksynnät: ETA-0/009 Multipor-kevytlaasti Multipor-kevytlaasti: Liimaus Raekoko:, mm Tiheys: 0,7 kg/litra Paloluokka: A syttymätön Ytong-raudoitusverkko: Erikoisraudoitus kaikille Multipor järjestelmille Multipor-eristysnauha, hamppuhuopaa Luonnollinen, ympäristöystävällinen ja homeen kestävä Lattian ja katon optimaaliseen eristykseen Teräshattuprofiilit*: Asennetaan Multipor-eristyksen läpi seinään Sisäseinä*: Kipsilevy tai kuitukipsilevy Pintakäsittely*: MBK:n mukaan, esim. hiekkatasoite ja diffuusioavoin silikaattimaali * Ei kuulu Multipor-järjestelmän toimitukseen 0,00 W/[mK] Katso yksityiskohtainen työn kuvaus osoitteessa 0

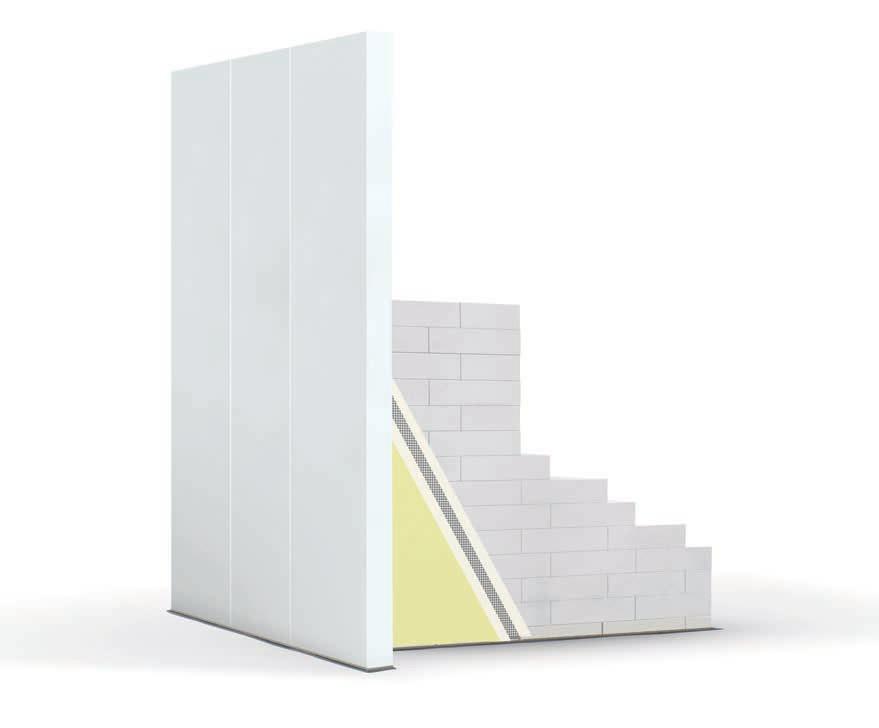

7 Eristys, sisäpuolinen Multipor System Ristikkorakenne Ristikkorakenteiden energiatehokkuutta voidaan parantaa erityisesti sitä varten kehitetyllä Multipor Systemillä, jossa levyjä ja ristikoita vasten käytetään sementitöntä Multipor-savilaastia. Ratkaisu on diffuusioavoin ja kapillaariaktiivinen, mikä varmistaa terveen ja mukavan sisäilmaston. Hankkiudu lopullisesti eroon homeesta Ei höyrysulkua 7 Multipor-eristyslevy Lämmönjohtavuus λ: 0,00 W/(mK) Tiheys (kuiva): 8-9 kg/m³ Vesihöyryn diffuusiovastuskerroin μ: Paloluokka: A syttymätön Hyväksynnät: ETA-0/009 Multipor-savilaasti Multipor-savilaasti: Raekoko: Lämmönjohtavuus λ: Levyjen kiinnitykseen ja Multiporeristeen liimaukseen mm 0,70 W/(mK) Multipor-kevytlaasti/raudoitusverkko Multipor-kevytlaasti: Raudoitus ja kuitulaasti Raekoko:, mm Tiheys: 0,7 kg/litra Paloluokka (järjestelmä): A syttymätön Ytong-raudoitusverkko: Erikoisraudoitus kaikille Multipor järjestelmille Multipor-eristysnauha, hamppuhuopaa Luonnollinen, ympäristöystävällinen ja homeen kestävä Lattian ja katon optimaaliseen eristykseen Multipor-palkki Ovi- ja ikkuna-aukkojen eristykseen Lämmönjohtavuus λ: 0,0 W/(mK) Paloluokka: A syttymätön 0,00 W/[mK] Järjestelmätarvikkeet Multipor-vaarnat: Multipor levyjen lisävarmistukseen. Ytong-aukkoprofiili: Ovi- ja ikkunakarmien eristykseen Silikaattimaali sisäkäyttöön Silikaattimaali [Rockidan, tuotenro: XYINDE] Kaikille sisäpuolisille Multipor-järjestelmille YTONG RAKENNEHYVÄKSYTTY HYVÄKSYTTY KÄYTETTÄVÄKSI YTONG RAKENNEHYVÄKSYTTY YTONG JA MULTIPOR KIPSIRAKENTEISSA. Katso yksityiskohtainen työn kuvaus osoitteessa

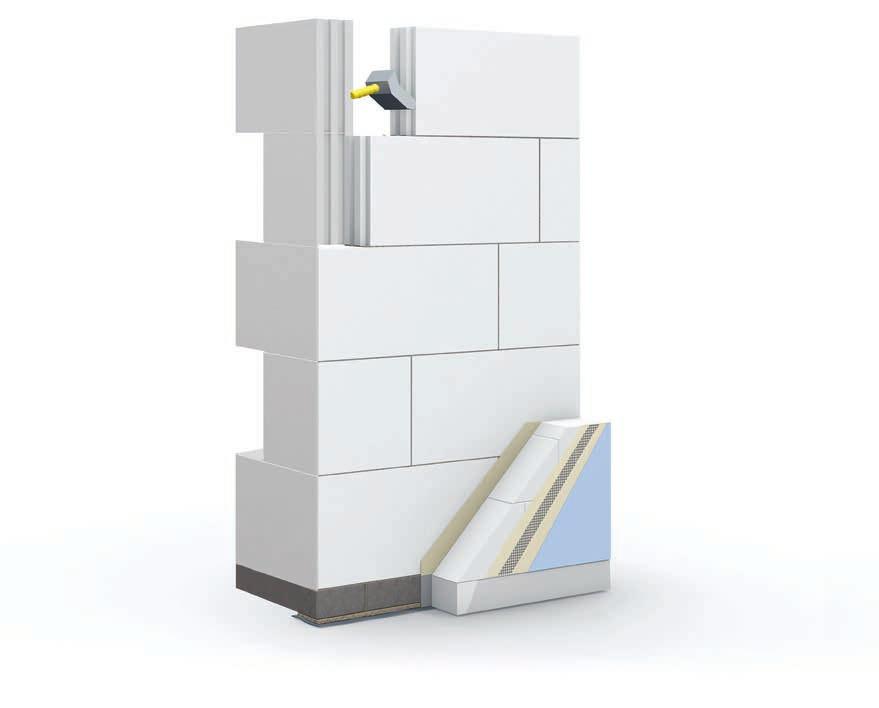

8 Eristys, ulkopuolinen Multipor-julkisivueristysjärjestelmä Multipor-julkisivueristysjärjestelmä koostuu Multipor eristyslevyistä javalikoiduista laastijärjestelmistä. Järjestelmä on massiivinen, iskunkestävä ja varmistaa täysin diffuusioavoimen pintakerroksen, joten kosteus pääsee pois rakenteista ja vältetään homehtuminen. Hyvä iskunkestävyys, ei onttoa kaikua Erittäin nopea asentaa ETA-sertifioitu ja Ytong-järjestelmätakuu Paloturvallinen - Paloluokka A 8 MULTIPOR JULKISIVU UUTUUS ERISTYSJÄRJESTELMÄ Multipor-eristyslevy Lämmönjohtavuus λ: 0,0 W/(mK) Tiheys (kuiva): 00- kg/m³ Vesihöyryn diffuusiovastuskerroin μ: Paloluokka: A syttymätön Hyväksynnät: ETA-0/009 0,0 W/[mK] Multipor-kevytlaasti/raudoitusverkko Multipor-kevytlaasti: Liimaukseen, raudoitukseen Raekoko:, mm Lämmönjohtavuus λ: 0,8 W/(mK) Ytong-raudoitusverkko: Erikoisraudoitus kaikille Multipor järjestelmille Ytong-pintalaasti, mineraalipohjainen [valkoinen] Kalkkisementtipohjainen ohutlaasti, joka on suunniteltu erityisesti Multiporjulkisivujärjestelmiin. Erittäin vettähylkivä, erittäin diffuusioavoin ja helppo käsitellä. Keskimääräinen raekoko:, mm Jos halutaan muu kuin valkoinen väri, pinta voidaan viimeistellä Dinovajulkisivumaalilla, jonka valoarvo on yli 0 [Rockidan-tuote. nro: XYUDE] Multipor-palkki Ovi- ja ikkuna-aukkojen/viereisten rakenne-elementtien eristykseen ilman materiaalinvaihtoa Lämmönjohtavuus λ: 0,0 W/(mK) Paloluokka: A syttymätön Järjestelmätarvikkeet 7 Ytong-kulmaprofiili, verkkovahvistettu: Kaikkien ulkokulmien vahvistamiseen 7 Liitäntä sokkeliin: Ytong-sokkeliprofiili ja Ytong-sisäprofiili 8 Multipor-tulpat: Eristyslevyjen varmistamiseen 9 9 Ytong-kevytbetoni: Ruuvinkestävä vahvike syöksytorvien, valaisimien jne. kiinnitykseen. Sokkelieristysjärjestelmä: Ei kuulu Multipor-järjestelmätoimitukseen. Katso yksityiskohtainen työn kuvaus osoitteessa TOIMIALAYHDISTYKSEN JÄSEN

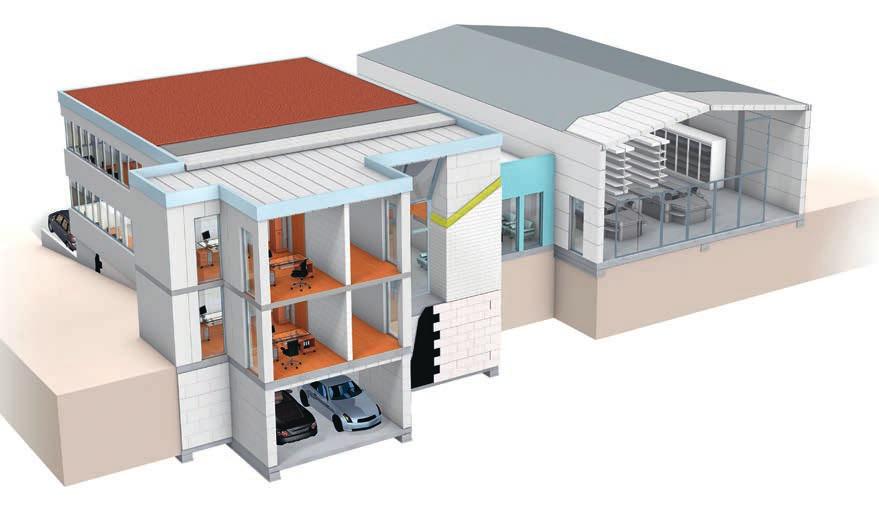

9 Paloturvallinen teollisuusrakentaminen Hebel-rakennusjärjestelmä Hebel-seinä- ja kattoelementit muodostavat laajan tuoteohjelman, jonka yhdisteltävät osat täydentävät toisiaan optimaalisesti. Hebel on tehokas palo- ja rakennesuojaus teollisuusrakennuksiin, korkeavarastoihin, halleihin, varastoihin ja liikerakennuksiin. Hebel luokitellaan paloluokkaan A ja se täyttää palonkestävyysvaatimukset 0 minuuttiin saakka. Hebel ei pala eikä siitä vapaudu vaarallista savua tai kaasua. Hebel-rakennusjärjestelmä on massiivinen, muodonpitävä ja 00 % integroitava ratkaisu Huomattavasti parempi palosuojaus kuin esimerkiksi betonilla Täyttää tiukimmatkin mekaanisia vaikutuksia koskevat vaatimukset Hebel-paloseinäelementti Tiheys: 0± kg/m³ Lämmönjohtavuus λ: 0, W/(mK) Omapaino sis. raudoitus: 70 kg/m Betonipilarit/teräspilarit Hebel-paloseinäelementtien paloluokitus (LVE) tiheys 0 kg/m standardin EN 0:0 mukaan Muurityyppi /S cm 7, cm 0 cm cm 0 cm EI EI 0 EI 0 EI 0 EI 0 EI 0 REI REI 0 REI 80 REI 0 REI 0 REI 0 EI-M EI-M 90 EI-M 0* EI-M 0* EI-M 0* REI-M REI-M 90 REI-M 0 REI-M 80 * Arvot testattu akkreditoidussa laitoksessa Tehokasta teollisuusrakentamista Hebel- ja Ytong-tuotteilla Katto: Ytong kattoelementit Harjakatto Tasakatto Vajakatto Kansi: Ytong kansi Paloseinä: Hebel paloseinä/palo-osastoseinä Ulko- ja sisäseinät: Hebel seinäelementit 7

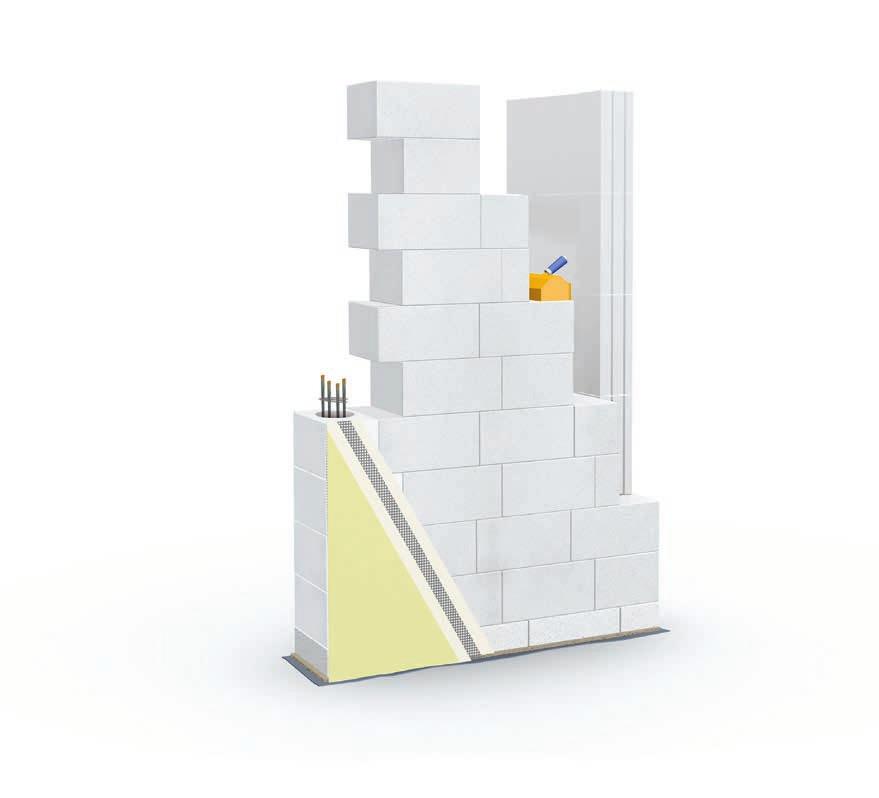

10 Tehokasta kerrostalorakentamista Silka XL Basic Silka-seinäjärjestelmä Järjestelmäsovitettujen harkkojen lyhyt toimitusaika varmistaa yksinkertaisen ja joustavan suunnittelun erityisesti silloin, kun esimerkiksi vaaditaan ääneneristystä ja lujuutta. Kantava seinä Silka:,- cm Tiheys: 900 kg/m U-arvo ( cm Multipor): 0,7 W/(m²K) Ilmaäänen eristys R w : 8 db Lyhyt toimitusaika Tarkka geometria Silka Secure -ohutsaumalaasti Vaaka- ja pystysaumoihin Ääntä vaimentava Suuri lujuus ja stabiliteetti Silka XL -väliseinä Väliseinä: cm Ilmaäänen eristys R w : db Tiheys: 900 kg/m Multipor-julkisivueristysjärjestelmä Lämmönjohtavuus λ: 0,0 W/(mK) Tiheys (kuiva): 00- kg/m³ Vesihöyryn diffuusiovastuskerroin μ: Paloluokka: A syttymätön Hyväksynnät: ETA-0/009 Silka-korkeussäätöjärjestelmä Mitat (K / cm), 7, 0 cm kaikissa leveyksissä Silka-pystysaumakauha cm Kauhoja on saatavana,- cm leveinä pysty- ja vaakasaumoja varten 8 9

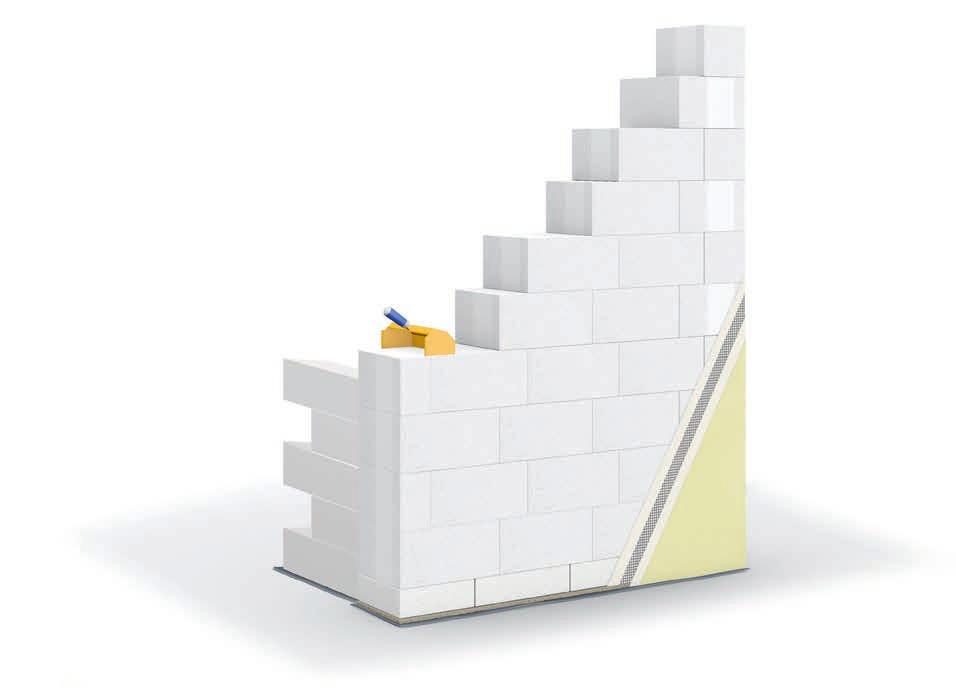

11 Tehokasta kerrostalorakentamista Ytong Energy+ ja Ytong O-harkko Ytong Energy+ monoliittisena ulkoseinänä yhdistettynä Ytong O-harkkoon ja väliseinissä käytettyyn Silka-kalkkihiekkakiveen tarkoittaa, että sinulla on käytössäsi tehokkaat materiaalit, jotka sisältyvät toisiinsa sovitettuun tuotevalikoimaan massiiviseen kerrosrakentamiseen. Ytong Energy+ Ytong-matalaenergia 0,07 W/(mK) Monoliittinen ulkoseinä: 0 cm 0 cm U-arvo, kun d = 0, 0 cm: 0, W/(m²K) 0,8 W/(m²K) Mitat (S x K x P /cm) x 0 x 0 x 0 x 0 Silka XL -väliseinä Väliseinä: cm Ilmaäänen eristys R w : db Tiheys, keskiarvo 900 kg/m Mitat (S x K x P /cm): x 0 x 00 Multipor-kylmäsiltaeristys Mitat: 0 cm Ytong O-Blok 0,087 W/(mK) Kantava seinä: 0-0 cm [voidaan varustaa Multipor-julkisivueristysjärjestelmällä] Mitat (S x K x P /cm): 0 x x 0 Ytong-laastijärjestelmä Ytong-pohjalaasti, Ytong-raudoitusverkko ja Ytong pintalaasti, mineraalipohjainen [valkoinen] Tutustu tästä, minkälainen on laadukas Silka, vahvaan rakentamiseen. 0

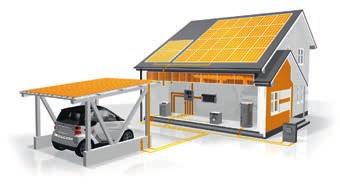

12 Kestävä rakentaminen Ytong Synergy Kierrätysmateriaalista valmistettu rakennusharkko, joka yhdistää kahden maailman parhaat puolet yksinkertaiseen ratkaisuun, joka helpottaa kiertorakennustalouden luomista alusta alkaen. Soveltuu väliseiniin Hyvät ääneneristysominaisuudet Ytong Energy+ Energy+-levyillä julkisivu, eristys ja sisäseinä syntyvät samalla kertaa, mikä säästää aikaa. Samalla saat takuun maailmanluokan kestävyydestä. Ihanteellinen kestävään rakentamiseen Cradle-to-Cradle-sertifioitu Ytong-kevytbetoni ja Multipor-eriste samassa harkossa Ytong Energy+ Massiivinen mineraalikevytbetoniharkko Poikkeuksellinen lämmöneristyskyky kahden kevytbetonikerroksen ja erittäin hyvin lämpöä eristävän Multipor-ytimen ansiosta Kun S = 0 cm: U-arvo 0, W/(m²K) Käytetty onnistuneesti erilaisissa matalaenergiarakennuksissa Tanskassa Saksalainen pilottihanke: "M Energieplus Massivhaus" Berliinissä, Saksan asuntoministeriön tuella Synergy - Kestävä väliseinäharkko - UUTUUS Massiivinen, ei-kantava väliseinä Valmistettu murskatusta kevytbetonista Mitat (S x K x P /mm): 0 x 0 x 0 cm Ilmaäänen eristys R w : db Tiheys, keskiarvo: 00 kg/m Ytong-laastijärjestelmä Ytong-pohjalaasti, Ytong-raudoitusverkko ja Ytong-pintalaasti, mineraalipohjainen [valkoinen] M matalaenergia Massiivitalo Konsepti Moderni ja edullinen massiivinen matalaenergiatalo tämä on paras kuvaus M- malliprojektista, joka valmistui Brieselangissa Berliinissä vuoden 0 lopussa. Asiantuntijaryhmältä kesti vuotta kehittää konsepti, joka koostuu talotekniikan, materiaalien ja arkkitehtuurin tasapainoisesta yhdistelmästä. Tämän konseptin avulla on mahdollista sekä hoitaa taloa taloudellisesti ja kestävästi että myös rakentaa se. Kaikkien talon rakenneosien on täytettävä nämä kriteerit, ja ne myös testataan käytännössä tutkimusvaiheen aikana. Energiatase (Saksan rakennuslainsäädännön mukainen energialaskelma) Lämmitystarve: 90 kwh/vuosi = 0,90 kwh/(m²a) Käyttövesitarve: kwh/vuosi Lopullinen energiantarve: -,98 kwh/(m²a) Primäärienergiatarve: -7,00 kwh/(m²a) Uusiutuva energia: n kwh/a
