Sisällysluettelo: 1. Tietoja SXT Carbon V2:sta

Transkriptio

1 Käyttöohje

2 Sisällysluettelo: Tietoja SXT Carbon V2 1.0 SXT Carbon V2 1.1: n esittely Toimituksen sisältö 1.2 Käyttö 2.0 Yksittäisten osien selitykset 2.1 Sähköpotkulaudan kokoaminen 2.2 Älykäs mobiilisovellus 2.3 Ensimmäinen ajo-kokemus 2.4 Kokoontaittaminen 2,5 Sähköpotkulaudan lataaminen 2,6 Vakionopeussäädin 2.7 Sähköpotkulaudan taittomekanismin säätö 2.8 Huolto ja ylläpito 3,0 Toiminta 3.1 Lataaminen 3.2 Akku 3.3 Takuu Tietoja SXT Carbon V2:sta 1.1 SXT Carbon V2:n esittely Olemme iloisia siitä, että olet valinnut SXT Carbon V2 sähköpotkulaudan. SXT Carbon V2 on ihanteellinen liikkumaväline vapaa-aikaan ja lyhyisiin matkoihin, kuten kouluun tai kaupunkiliikenteeseen. Se näyttää tyylikkäältä, se on helppo taittaa kokoon ja se kulkee helposti mukana. Olemme varmoja, että tulet nauttimaan SXT Carbon V2 sähköpotkulaudan ajamisesta. 1.2 Toimituksen sisältö Sähköpotkulauta Laturi Käyttöohje

3 2. Käyttö 2.1 Yksittäisten osien selitykset LCD-näyttö Ohjaustanko Etuvalo Hiilikuidusta valmistettu runko Taittomekanismi Astinlauta Liitoskappale Etuhaarukka Etupyörä Jalkajarru Takapyörä ON / OFF-kytkin Hämärkytkin Latausliitin 2.2 Sähköpotkulaudan kokoaminen 1. Aseta sähköpotkulauta maahan ja vedä läppää/kantta ulospäin ja samalla nosta varovasti ohjaustankoa ylös. Katso kuvaa.

4 Kuva 1 Kuva 2 2. Nosta ohjaustankoa käsin, kunnes se on pystysuorassa ja kuulet "napsautuksen" kun taittomekanismi lukkiutuu, kuva Kiinnitä ohjaustangon kahvat ruuvaamalla niitä myötäpäivään pystyputkeen. Kiristä molempien kahvojen kiristyspannat 3 mm: n kuusiokoloavaimella, kuva 2. Asennuksen jälkeen testaa käynnistys/pysäytyspainike. Tehdasasetuksena sähköpotkulaudassa on valittu pienin nopeusvalinta 1. Voit muuttaa sähköpotkulaudan maksiminopeutta mobiilisovelluksen kautta. Lataa "Electisan" mobiilisovellus alla olevan ohjeen mukaisesti. 2.3 Smart mobiilisovellus SXT Carbon V2:lle Tarvitset älypuhelimen joko Android- tai IOS-käyttöjärjestelmään ladataksesi "electisan" -sovelluksen. Syötä "electisan" Appstore- tai Playstore-hakukenttään tai skannaa QR-koodi, jos haluat ladata sovellus. OR-Koodi 2. Lataa sovellus ja rekisteröidy tai kirjaudu sisään.

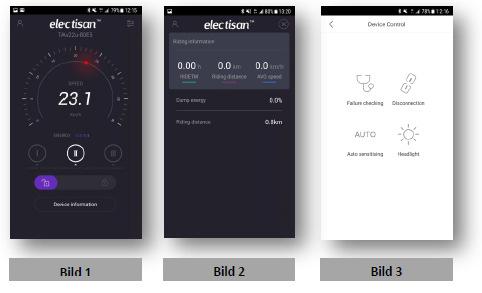

5 2. Käynnistyksen jälkeen Bluetooth-symboli vilkkuu jatkuvasti, kuten kuvassa 1 on esitetty. Jos painat käynnistyspainiketta, pääset kuvaan 2 esittämään tilaan, mikä tarkoittaa, että skootteri yrittää muodostaa yhteyden Bluetoothin kautta. 3. Napsauta "Electisan" logoa mobiilisovelluksessa "Search" tekstin yläpuolella muodostaaksesi yhteyden. Vahvistettu yhteys varmistetaan äänimerkillä. Tästä eteenpäin Bluetooth-kuvake palaa jatkuvasti. 4. Sovelluksen käyttö älypuhelimesta: Kuva 1: Nopeusnäyttö, nopeusvaihteen vaihtaminen ja aktivointi Kuva 2: Tietoja sähköpotkulaudasta Kuva 3: Laitteen asetukset 2.4 Ensimmäinen matka Tutustu Carbon V2 sähköpotkulautaan huolella ennen käyttöönottoa, on suositeltavaa ajaa ensinmäinen koeajo esteettömällä alueella. Ennen kuin käytät sähköpotkulautaa ensimmäistä kertaa, sinun on testattava, että kaikki osat toimivat normaalisti. Kun painat virtapainiketta, näyttö aktivoituu. Alussa vain Bluetooth-symboli tulee näkyviin, jos painat päälle/pois-katkaisinta uudelleen, näyttöön ilmestyy lisää tietoja (akun merkkivalo, valo päälle/pois päältä, nopeus jne.), Kun lähdet ajamaan sähköpotkulaudalla ensimmäistä kertaa, varmista että et kuule epätavallisia sivuääniä, näin varmistaaksesi, että kaikki toimii oikein. Tarkista myös sähköpotkulaudan jarrut ajamalla pienellä nopeudella ja painamalla jarruvipua (vasen). Testaa myös takapyörän jalkajarrua. Kun olet varmistanut, että kaikki toimii normaalisti, voit jatkaa sähköpotkulaudan käyttöä.

6 2.5 Kokoontaittaminen 1. Avaa taittomekanismin nostamalla/vetämällä lukitussalpaa ylöspäin ja taita pyöreä pystyrunko kohti astinlautaa, alla olevan kuvan mukaisesti. 2.6 Sähköpotkulaudan lataaminen 1. Kytke laturi verkkovirta seinärasiaan ja sähköpotkulaudan latausliittimeen. Laturin LED-valo palaa punaisena kun akkua ladataan. Akku on täysin ladattu, kun laturin LED-valo muuttuu punaisesta vihreäksi. Kun akku on ladattu täyteen, irrota laturin ja sulje latausliittimen suojakansi. 2. Sähköpotkulaudan akun latausaika on mukana toimitetulla laturilla noin 2-3 tunnin, ympäristölämpötilan ollessa 10 C - 50 C. 3. Laturilla on sisäänrakennettu ylivirtasuoja, joka voi vahingoittua, jos latausvirta on liian suuri. Latausvirran on oltava alle 2A. Pitkäaikainen lataus ylijännitteellä voi vahingoittaa akkua ja lyhentää akun käyttöikää. Tämän takia käytä ainoastaan alkuperästä laturia sähköpotkulaudan latamiseen. 2.7 Vakionopeussäädin Vakionopeussäädin pitää sähköpotkulaudan nopeuden vakiona ilman, että kuljettajan on painettava kaasuvipua. Vakionopeussäätimen aktivoimiseksi pidä kaasuvipua ajaessa samassa asennossa 5-6 sekunnin ajan. Vakinopeussäädin kytkeytyy pois päältä kun sähkömagneettista jarru aktivoidaan. 2.8 Sähköpotkulaudan taittomekanismin säätö Sähköskootterin taittomekanismin jäykkyyttä voi säätää kiristämällä tai löysäämällä astinlaudan pohjan etuosassa olevia säätöruuveja. Taittomekanismi voi myös ajan mittaan löystyä, jolloin suosittelemme ruuvien säätämistä ruuvimeisselillä. Älä kiristä ruuveja liian tiukalle, muutoin taittomekanismin lukitustappi saattaa juuttua.

7 Sähköpotkulaudan taittomekanismin säätö 3. Huolto ja ylläpito 3.1 Toiminta 1. Käytä sähköpotkulautaa oikealla tavalla. Turvallisen ajamisen varmistamiseksi pyydämme sinua käyttämään aina suojavarusteita, kuten esimerkiksi kypärää, polvi- ja kyynärsuojia. 2. Käytä vain pehmeitä materiaaleja sähköskootterin pintojen puhdistukseen. Älä huuhtele vedellä. 3. Hidasta nopeutta lähestyttäessäsi kaltevaa alustaa tai rinnettä. 4. Älä käytä sähköpotkulautaa sateessa, lumessa tai älä ajaa syvään veteen. 5. Käytä vain alkuperäisiä varaosia ja tarvikkeita kuten esim. laturi välttääksesi sähköpotkulaudan mahdollisen vioittumisen. 6. Älä käytä sähköpotkulautaa jos se on vioittunut, vaan ota yhteyttä paikalliseen jälleenmyyjään. 7. Älä käytä sähköpotkulautaa paikoissa, joissa pääsy on kielletty. 8. Älä aja sähköpotkulautaa paikoissa, joissa on olemassa loukkaantumisen vaara, kuten mudassa, alustalla jossa halkeamat tai yli 3 cm: n syvyisiä etätasaisuuksia tai kuoppia jne. 9. Älä aja sähköpotkulaudalla portaissa tai te sillä stunttihyppyjä. Älä aja sähköskootterilla kuoppaisella tai huonokuntoisella kadulla tai tiellä. 10. Älä anna alle 14-vuotiaiden lasten ajaa sähköpotkulaudalla ilman aikuisten valvontaa. Yläikärajasuositus on 65 vuotta. 11. Älä anna raskaana olevia naisia, humalaiset, tai muuten sairaat tai heikkokuntoiset ihmiset ajaa sähköpotkulaudalla. Emme vastaa mahdollisista vahingoista tai onnettomuuksista jotka on kielletty edellä mainituissa kohdissa. 3.2 Lataaminen 1. Sulje aina latausliittimen suojakansi kun lataus lopetetaan. 2. Pidä sähköpotkulauta lasten ulottumattomissa latauksen aikana. 3. Älä käytä muiden valmistajien tai muun tyyppisiä laturien, tämän sähköpotkulaudan akun lataamiseen. Mukana toimitettu laturi ei sovellu muiden sähköpotkulautojen lataamiseen. 4. Älä avaa tai pura mahdollisesti voittanutta laturia, vaan ota yhteyttä paikalliseen jälleenmyyjään. 5. Lataa skootteri sisätiloissa kuivassa ja hyvin ilmastoidussa huoneessa.

8 6. Jos huomaat palaneen käryä latauksen aikana tai jos sähköpotkulauta/laturi kuumenee liikaa, lopeta lataaminen välittömästi ja ota yhteyttä paikalliseen myyntiedustajaan tai asiakaspalveluun. 3.3 akku 1. Pidä akku poissa avotulen tai ympäristöstä jossa korroosio on mahdollista. 2. Älä vahingoita tai irrota etikettiä. 3. Älä pura tai avaa akkua, koska se voi vahingotta sen sisäosia. Ota yhteyttä paikalliseen jälleenmyyjään välittömästi, jos akku ei lataudu. 4. Jos sähköpotkulauta on pitkään käyttämättömänä, niin huolehdi että akkua ladataan säännöllisin väliajoin, esim päivän välein, mutta vähintään kerran kuukaudessa. Jos sähköpotkulautaa säilytetään ilman latausta pidempää, seurauksena voi olla akun kapasiteetin pienentymisen tai vioittuminen. 4. Takuu Tutustu huolellisesti alla oleviin ehtoihin, jotta saat parhaan hyödyn eduista: Huomaa, että takuu ei ole voimassa jos jokin seuraavista kohdista täyttyy: 1. Takuuaika on päättynyt. 2. Sähköpotkulauta on vioittunut vääränkäytön, huollon puutteen tai onnettomuuden vuoksi. 3. Sähköpotkulauta vaurioituu väärän käytön ja varastoinnin tai vaaratilanteen vuoksi. 4. Sähköpotkulauta on vaurioitunut, koska käyttäjä hypännyt sen kanssa tai sen vika ei voida teknisesti tunnistetaan ja analysoidaan, koska käyttäjä on purkanut tai muuttanut alkuperäistä vikatila. 5. Sähköpotkulauta on vioittunut, koska käyttäjä ei ole käyttänyt alkuperäistä laturia. 6. Tuotteessa olevat tiedot eivät täsmää, eivät ole laskussa olevien tietojen mukaisia. 7. Sähköpotkulauta on vahingoittunut, koska se on ollut kosketuksessa savun, kemikaaleine ja veden jne. kanssa. 8. Potkulaudan elektroninen järjestelmä on vahingoittunut kosteudesta, sateesta, lumesta jne. 9. Sähköpotkulauta on vahingoittanut ulkopuolisten tekijöiden takia, mukaan lukien, mutta ei pelkästään tulva, tulipalo, salama, maanjäristys, sosiaalinen tapahtuma jne. 10. Takuu ei kata osien normaalia kulumista. Esimerkiksi seuraavaksi luetellut ja vastaavat, valaisin, näyttö, jarrulevyt, renkaat, kumitiivisteet, muoviosa jne. 11. Ostaja ei ole tyytyväinen skootterin väriin tai mittoihin jne. Jälleenmyyjä: Kicker.fi/Nospe Oy Kellosaarenkatu 7 C, Helsinki. Puh: asiakaspalvelu@kicker.fi
