1 PowerRay-aloitusopas PowerVision

2 PowerRay Sukelluksen valmistelu Sukellus ja turvallisuus PowerRay-esittely PowerRay - sukellusrobotti Tukiasema Kauko-ohjain Kaikuluotain Syötinpudotin Akku ja lataaminen 4 Lataaminen Tarkasta akun varaustaso Valmistele PowerRay Valmistele kauko-ohjain Valmistele sovellus Sovelluksen Vision+ toiminnot Valmistele VR PowerRayn lukitseminen ja avaus lukituksesta Kauko-ohjaimen toimintatilat 13 Kaikuluotaimen käyttö 14 Sukellusturvallisuus 15

3 PowerRay-esittely: PowerRay sukellusrobotti PowerVision PowerRay voi sukeltaa jopa 30 metrin syvyyteen sekä makeassa että suolaisessa vedessä. Sitä voidaan käyttää vedenalaiseen valokuvaukseen, kalojen etsintään ja houkutteluun. Käyttäjät voivat katsoa PowerRayn reaaliaikaista videosuoratoistoa PowerVision Edition ZEISS VR ONE Plus -lasien, lähettimen tai sovelluksen kautta. Laitteeseen integroitu 4K UHD -kamera ottaa vedenalaisia kuvia ja kuvaa videoita yli 12 miljoonan pikselin tarkkuudella. LED-valot 4K UHD -kamera Tarkkuussyötinpudotin Pystymoottori PowerSeeker-paikka Latausportti LED-perävalo Vaakamoottori 1

4 Tukiasema PowerRay-tukiasema liitetään sukellusrobottiin tiedonsiirtokaapelilla. Kun käyttäjä liittää tukiasemaan kaapelin, hän voi ohjata PowerRay-kameraa kauko-ohjaimella, VR-laseilla tai matkapuhelimella. Tukiaseman akku on ma ja se kestää enintään 3 tunnin käyttöä. Käyttäjät voivat tarkistaa akun varaustason akun merkkivalosta. Tukiasemassa on kumihihna, joka estää sitä liukumasta veteen. Palautus alkutilaan Kumihihna Kumihihnan nuppi Virtakytkin Akun merkkivalo WiFi-merkkivalo Kaapeli-/latausliitäntä Kaapeli 2

5 H M L Kauko-ohjain PowerRayn kauko-ohjain yhdistää langattomasti tukiasemaan. Toimintoihin sisältyvät sukellusrobotin käyttö, LED-valojen säätö, nopeuden säätö, vedenalainen valokuvaus, vedenalainen videokuvaus, kauko-ohjattava tarkkuussyötinpudotin, syvyydenhallinta ja paljon muuta. Käyttäjät voivat käyttää PowerRayta helposti kauko-ohjaimella. Sisäänrakennetun ladattavan akun kapasiteetti on mah ja se kestää jopa 20 tuntia jatkuvaa käyttöä. Käyttäjät voivat tarkistaa akun varaustason akun merkkivalosta. Nopeuskytkin Vasen ohjaussauva Syötinpudottimen vapautus Syvyyden säilytys-/ manuaalikytkin Oikea ohjaussauva Kamera-/kaikuluotainpainike Akun merkkivalo Valokuvaus/videokuvaus Oikeanpuoleinen säädin: LED-etuvalon säädin Latausliitäntä 3 Vasen yläpainike Vasemmanpuoleinen säädin Virtakytkin

6 Kaikuluotain PowerSeeker-kaikuluotain tunnistaa kalat ja merenalaiset maisemat jopa 40 metrin syvyyteen saakka ja lähettää reaaliaikaista kaikuluotaimen kuvaa pinnan alaisista kohteista sovellukseen. Kaikuluotain on varustettu kaloja houkuttelevalla valolla ja se voidaan liittää PowerRaysukellusrobottiin tai sitä voidaan käyttää itsenäisenä kaikuluotaimena. Kalasiiman sijainti Latausliitäntä Latausliitäntä Kalojen houkutteluvalo Syötinpudotin Kiinnitä siima ja koukku syötinpudottimeen ja pudota PowerRaylla syötti kauko-ohjaimen tai Vision+-sovelluksen avulla. 4

7 Lataaminen All-in-one -laturi: lataa samanaikaisesti PowerRayn, kauko-ohjaimen ja tukiaseman. Voit myös ladata matkapuhelimesi All-in-one -laturin USB-portin kautta Kauko-ohjain 2 Tukiasema 3 PowerRay-sukellusrobotti 3,5 tuntia täyteen 2,5 tuntia täyteen 2,5 tuntia täyteen lataukseen lataukseen lataukseen 5

8 Akun varaustaso Sukellusrobotti: PowerRay-sukellusrobotin akun varaustaso näkyy Vision+-sovelluksen näytöllä. Kaikuluotain: Kaikuluotain kytkeytyy automaattisesti päälle, kun latausliitäntä koskettaa vettä. Se kytkeytyy pois päältä minuutin vedestä poistumisen jälkeen. Akun varaustaso näkyy Vision+sovelluksen käyttöliittymässä. Sukellusrobotin akun varaustaso Kaikuluotaimen akun varaustaso 6

9 Akun varaustaso Kauko-ohjain ja tukiasema: Tarkista akun merkkivalo, merkitty alla punaisella. H M L Yli 30% 30% - 10% Alle 10% Yli 60% 60% - 20% Alle 20% 7

10 PRA_Station_xxx Valmistele PowerRay 1. Kytke tukiasemaan virta painamalla virtapainiketta 3 sekunnin ajan. 2. Kytke kaapeli tukiasemaan. 3. Avaa sukellusrobotin virtaliitännän suojus. 4. Kytke kaapelin toinen pää tiiviisti PowerRay-sukellusrobottiin. Huomautus: Kuivaa liitäntä heti käytön jälkeen! WIFI 5. Kytke WiFi päälle mobiililaitteesta, yhdistä verkkoon PRA_Station_xxx (oletussalasana: ) 8

11 H M L Device is connected Valmistele kauko-ohjain ja sovellus Matkapuhelimet ja tabletit voidaan asentaa kauko-ohjaimen kannattimeen. Kytke kaukoohjaimeen virta. Se käynnistää tukiaseman haun, joten varmista, että tukiasemaan on kytkettynä virta. Kauko-ohjaimen valo muuttuu vihreäksi, kun se on yhdistetty. Kuulet merkkiäänen, kun yhteys on muodostettu. Yhdistä mobiililaitteesi Wi-Fi-verkkoon (PRA-asema). Käynnistä Vision+sovellus ja valitse sillä PowerRay. Kun näyttöön tulee Device is connected (Laite on yhdistetty), klikkaa Start Diving (Aloita sukellus) ja olet valmis tutkimaan vedenalaista maailmaa! 9

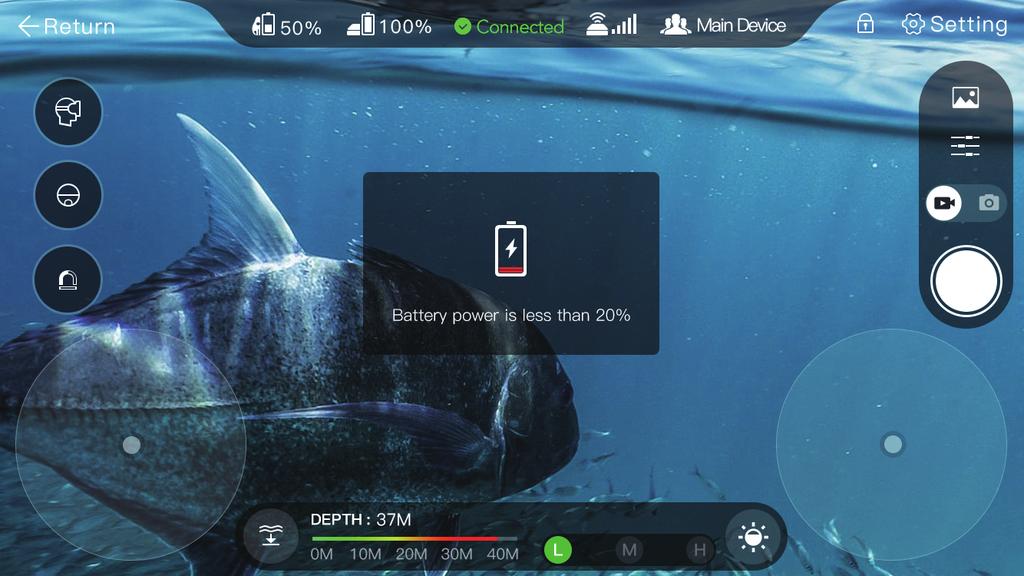

12 Sovelluksen "Vision+" toiminnot Yhteyden tila Tukiaseman signaali Tukiaseman akku Master/Slave-tila Sukellusrobotin akku Albumi Kameraparametrit VR-tilan kytkin Kaikuluotaintilan kytkin Valokuva-/ videotilan vaihto Syötinpudotin Valokuvaa/Videokuvaa Kehoteilmoitus Vasen ohjaussauva Oikea ohjaussauva Etuvalon ohjaus Vedensyvyys Nopeustila Syvyyden säilytyskytkin 10

13 Valmistele PowerVision Edition ZEISS VR ONE -lasit Kytke VR-tila päälle sovelluksen kautta ja asenna mobiililaitteesi VR-laseihin. Laita puhelin kehykseen ja asenna takakansi kiinni. Liu'uta kannatin PowerVision Edition ZEISS VR ONE Plus -laseihin. Pääneletoiminnon aktivointi: Aktivoit tämän toiminnon kauko-ohjaimen vasenta suljinpainiketta painamalla. Voit nyt ohjata PowerRay-sukellusrobottia päänelekomennoilla. Kun olet valmis, toiminnon saa pois päältä painamalla uudelleen vasenta suljinpainiketta. 11

14 H M E H M E PowerRayn lukitseminen ja lukituksen avaaminen Jotta käyttäjät eivät voi vahingossa käynnistää propelleja veden ulkopuolella, PowerRaypilottien täytyy poistaa lukitus moottoreiden käyttämiseksi. Poista lukitus: Kierrä vasenta sormipyörää oikealle ja paina kamera-/kaikuluotainpainiketta 1 sekunnin ajan, kunnes kauko-ohjain värisee. Lukitse: Kierrä vasenta sormipyörää vasemmalle ja paina kamera-/kaikuluotainpainiketta 1 sekunnin ajan, kunnes se värisee. Nopeussäätimet: Sukellusrobotin nopeutta voi säätää vaihtamalla nopeuskytkimen asetusta (korkea, keski- ja hidas). H M L 11 12

15 Kauko-ohjaimen toimintatilat PowerRaylla on 4 toimintatilaa, joilla ohjataan sukellusta. Kauko-ohjaimen oletustilana on MODE 4 (Tila 4). Käyttäjät voivat valita toimintatilan sovelluksen kautta. MODE 1 / JAPANI MODE 2 / AMERIKKA VASEN OHJAUSSAUVA OIKEA OHJAUSSAUVA VASEN OHJAUSSAUVA OIKEA OHJAUSSAUVA Eteen Ylös Ylös Eteen Käännä Vasemmalle Käännä oikealle Käännä Vasemmalle Käännä oikealle Taakse Alas Alas Taakse MODE 3 / KIINA MODE 4 VASEN OHJAUSSAUVA OIKEA OHJAUSSAUVA VASEN OHJAUSSAUVA OIKEA OHJAUSSAUVA Eteen Ylös Ylös Eteen Käännä Vasemmalle Käännä oikealle Käännä Vasemmalle Käännä oikealle Taakse Alas Alas Taakse 13

16 Kaikuluotaimen käyttö 1. Kaikuluotain täytyy asentaa PowerRay-sukellusrobottiin ennen virtakaapelin liittämistä robottiin. 2. Kun PowerRay-robottiin on kytketty virta, Kaikuluotain käynnistyy automaattisesti joutuessaan kosketukseen veden kanssa. 3. Kaikuluotain yhdistää automaattisesti PowerRay-sukellusrobottiin. Mikäli käytät kaikuluotainta yksistään, liitä mobiililaitteesi \"PSE_xxx\"-verkkoon. Salasanaa ei tarvita, kun kaikuluotain kelluu veden pinnalla. 4. Voit myös avata kaikuluotaimen käyttöliittymän Vision+-sovelluksen kuvaketta klikkaamalla. Huomautus: Voit säätää kaikuluotaimen asetuksia eri tilanteisiin sopivaksi. Voit myös kytkeä päälle/pois kalahavaintoilmoituksen. 14

17 Sukella esteettömässä vedessä Säilytä laite näkyvissä 30 metrin syvyyttä ei saa ylittää Säästä akkua katkaisemalla tukiasemasta virta Ei saa heittää veteen Älä vedä kaapelia voimakkaasti Älä koskaan pyöritä moottoreita poissa vedestä Älä kosketa pyöriviä propelleja Vältä kuumia ympäristöjä Vältä vesikasveja Pidä tukiasema poissa vedestä 15
