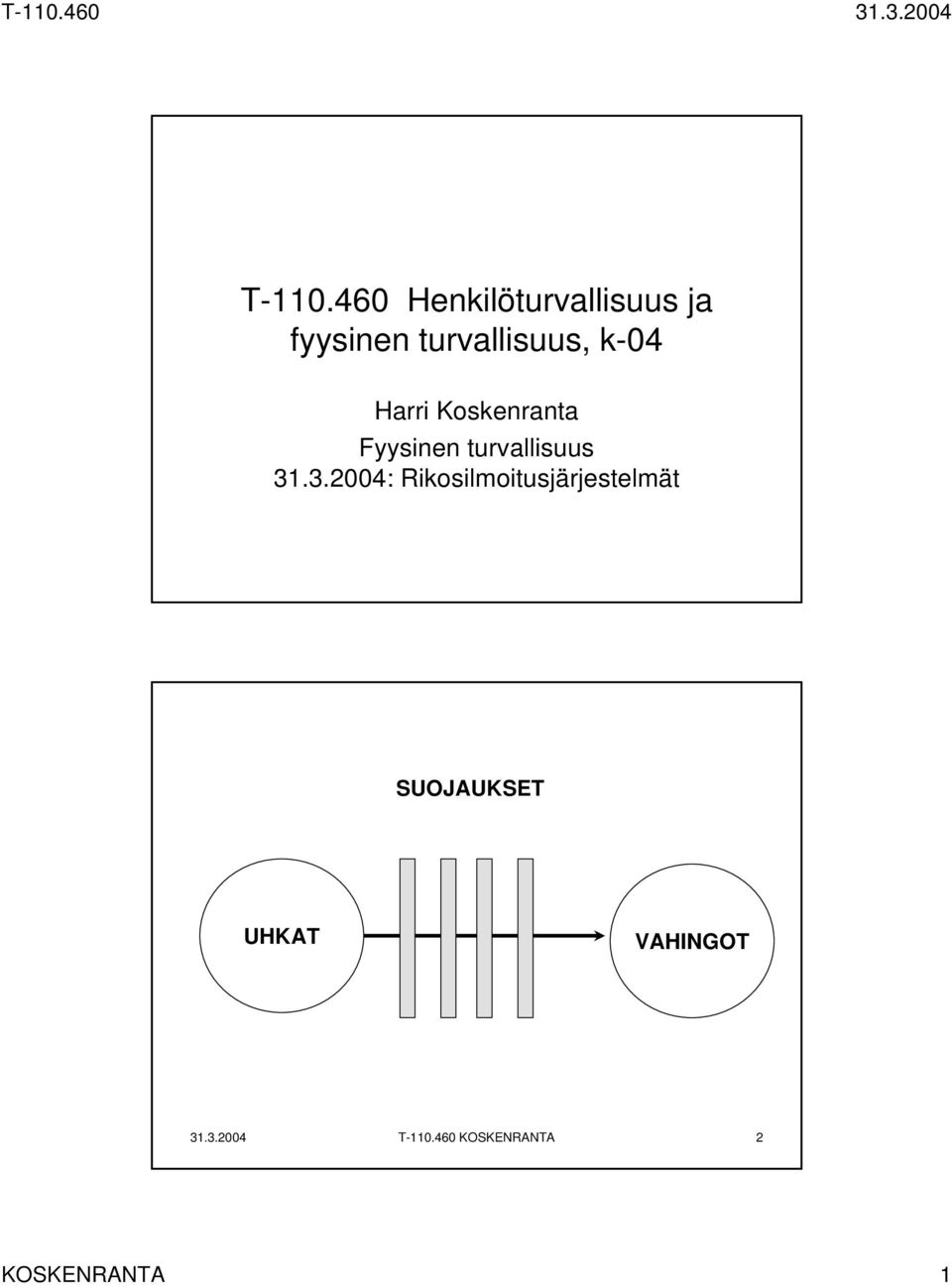

1 T Henkilöturvallisuus ja fyysinen turvallisuus, k-04 Harri Koskenranta Fyysinen turvallisuus : Rikosilmoitusjärjestelmät SUOJAUKSET UHKAT VAHINGOT T KOSKENRANTA 2 KOSKENRANTA 1

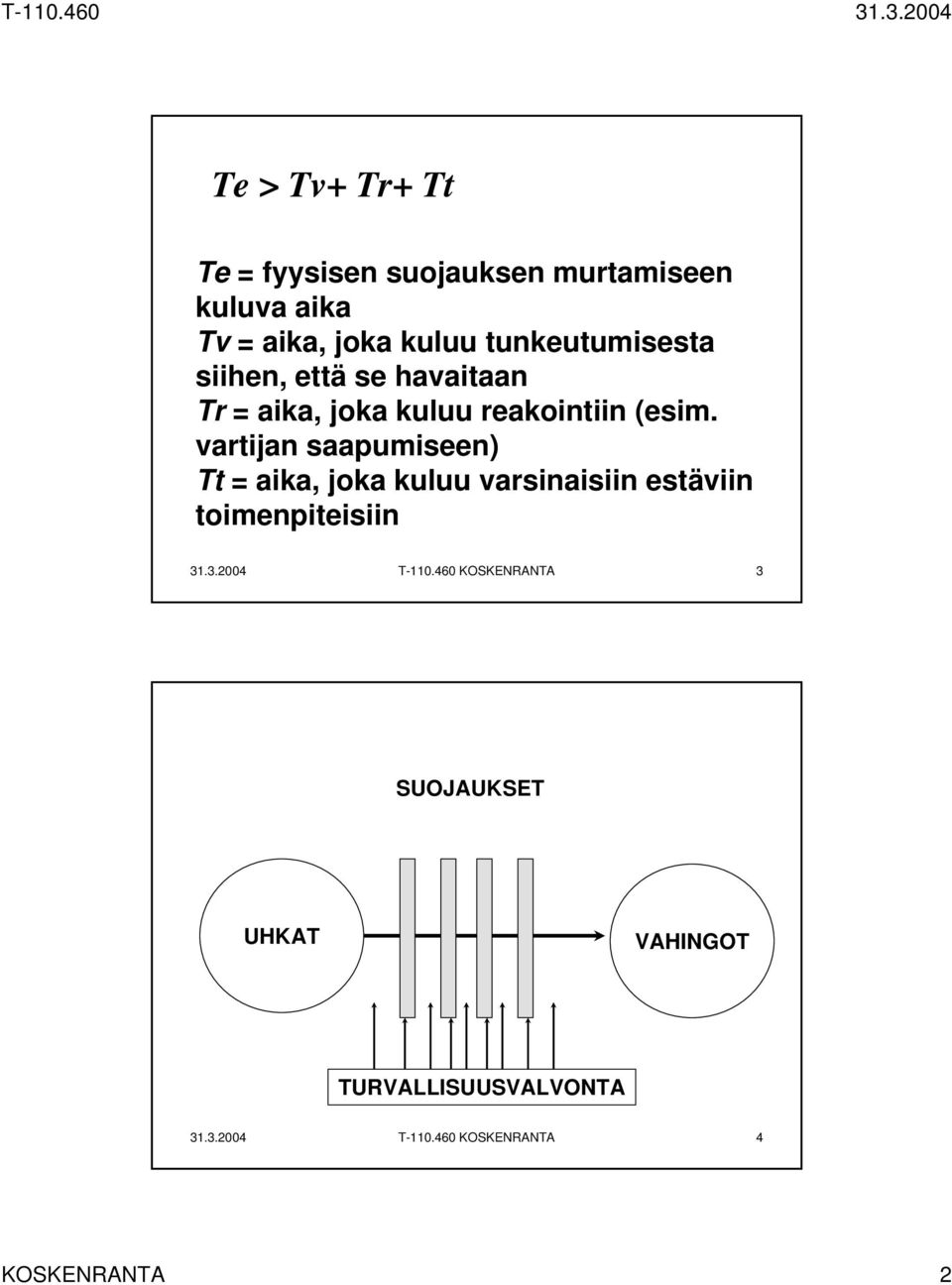

2 Te > Tv+ Tr+ Tt Te = fyysisen suojauksen murtamiseen kuluva aika Tv = aika, joka kuluu tunkeutumisesta siihen, että se havaitaan Tr = aika, joka kuluu reakointiin (esim. vartijan saapumiseen) Tt = aika, joka kuluu varsinaisiin estäviin toimenpiteisiin T KOSKENRANTA 3 SUOJAUKSET UHKAT VAHINGOT TURVALLISUUSVALVONTA T KOSKENRANTA 4 KOSKENRANTA 2

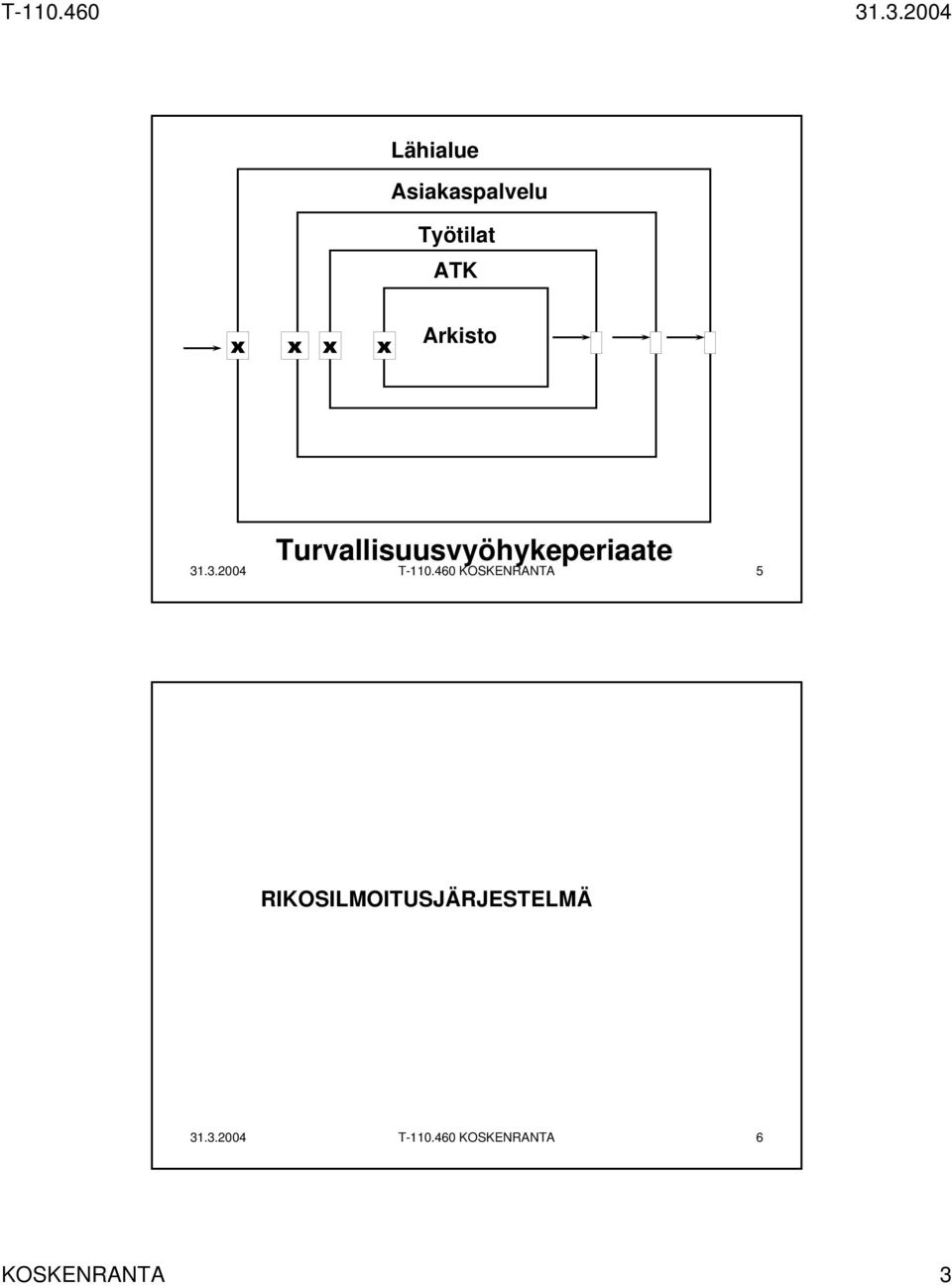

3 Lähialue Asiakaspalvelu Työtilat ATK [ [ [ [ Arkisto Turvallisuusvyöhykeperiaate T KOSKENRANTA 5 RIKOSILMOITUSJÄRJESTELMÄ T KOSKENRANTA 6 KOSKENRANTA 3

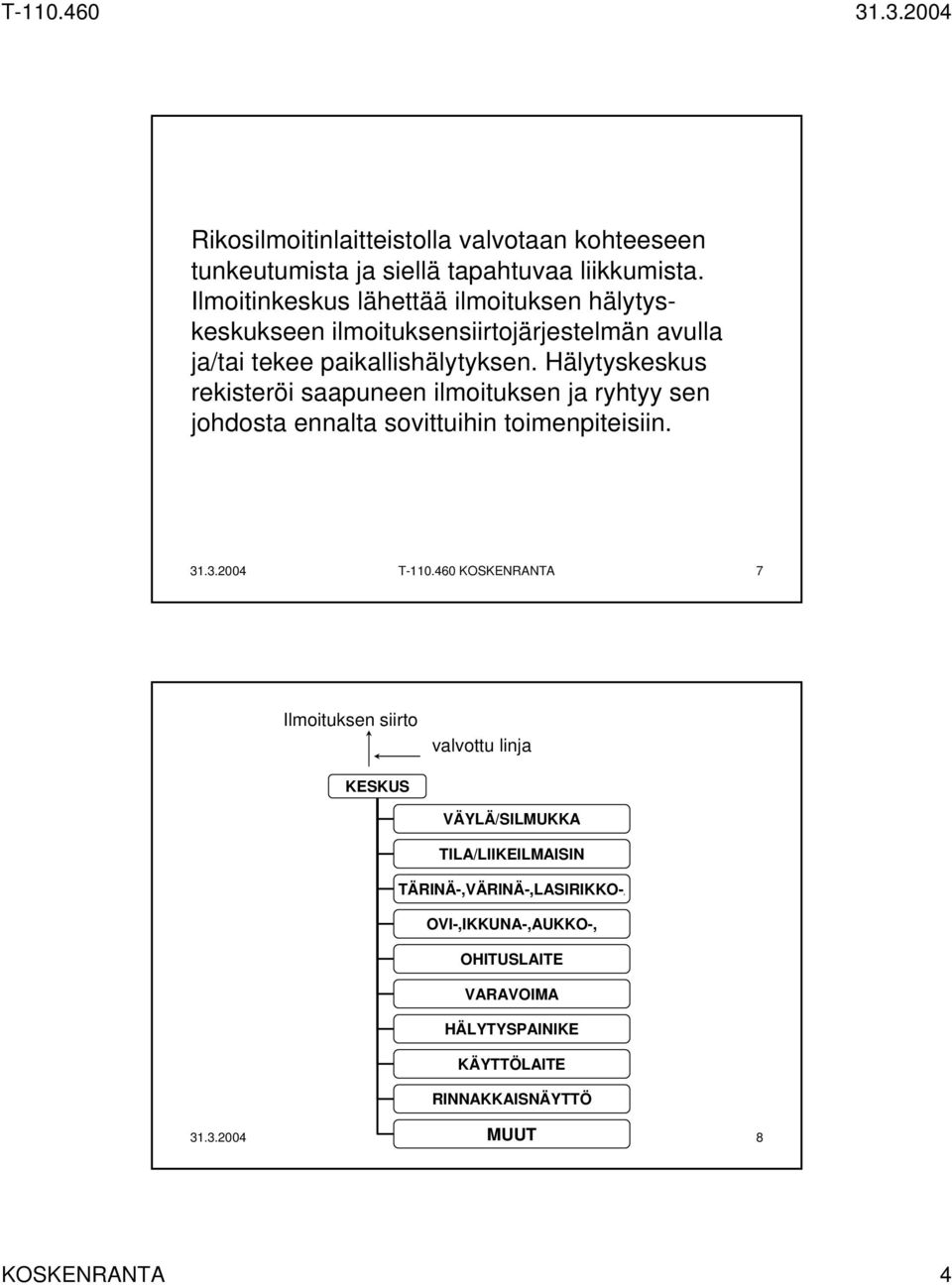

4 Rikosilmoitinlaitteistolla valvotaan kohteeseen tunkeutumista ja siellä tapahtuvaa liikkumista. Ilmoitinkeskus lähettää ilmoituksen hälytyskeskukseen ilmoituksensiirtojärjestelmän avulla ja/tai tekee paikallishälytyksen. Hälytyskeskus rekisteröi saapuneen ilmoituksen ja ryhtyy sen johdosta ennalta sovittuihin toimenpiteisiin T KOSKENRANTA 7 Ilmoituksen siirto valvottu linja KESKUS VÄYLÄ/SILMUKKA TILA/LIIKEILMAISIN TÄRINÄ-,VÄRINÄ-,LASIRIKKO-, OVI-,IKKUNA-,AUKKO-, OHITUSLAITE VARAVOIMA HÄLYTYSPAINIKE KÄYTTÖLAITE RINNAKKAISNÄYTTÖ MUUT T KOSKENRANTA 8 KOSKENRANTA 4

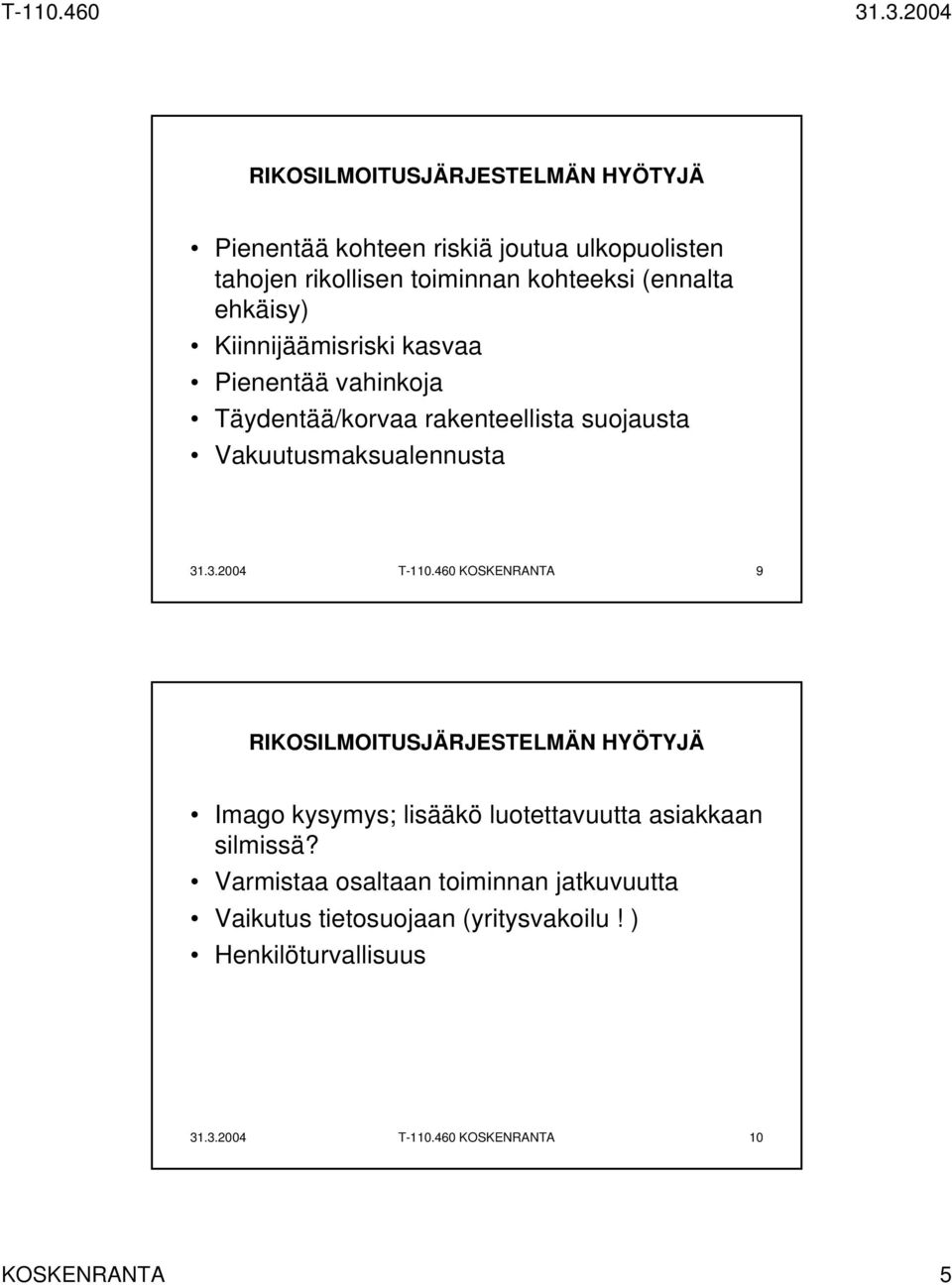

5 RIKOSILMOITUSJÄRJESTELMÄN HYÖTYJÄ Pienentää kohteen riskiä joutua ulkopuolisten tahojen rikollisen toiminnan kohteeksi (ennalta ehkäisy) Kiinnijäämisriski kasvaa Pienentää vahinkoja Täydentää/korvaa rakenteellista suojausta Vakuutusmaksualennusta T KOSKENRANTA 9 RIKOSILMOITUSJÄRJESTELMÄN HYÖTYJÄ Imago kysymys; lisääkö luotettavuutta asiakkaan silmissä? Varmistaa osaltaan toiminnan jatkuvuutta Vaikutus tietosuojaan (yritysvakoilu! ) Henkilöturvallisuus T KOSKENRANTA 10 KOSKENRANTA 5

6 RIKOSILMOITUSJÄRJESTELMIEN LUOKAT (SVK) Järjestelmän toiminnalliselle tehokkuudelle ja varmuudelle asetettavat vaatimukset määräytyvät kohteen riskialttiuden ja omaisuuden perusteella. Järjestelmät jaetaan neljään luokkaan: T KOSKENRANTA 11 Luokka 4 on tarkoitettu kohteille,jotka toimialansa perusteella ovat erityisen alttiita rikoksenteolle, joissa omaisuuden arvo on suuri tai yrityksen toiminnan jatkuvuudelle ja omaisuuden tai henkilökunnan turvallisuudelle asetetaan korkeammat vaatimukset. Luokka 3 on tarkoitettu kohteille, jotka ovat alttiita rikoksenteolle.tälläisia kohteita ovat mm. myymälät ja huoltoasemat. Luokat 1 ja 2 ovat tarkoitettu kohteille, joiden alttius rikoksenteolle on vähäinen ja/tai joissa omaisuuden arvo on alhainen T KOSKENRANTA 12 KOSKENRANTA 6

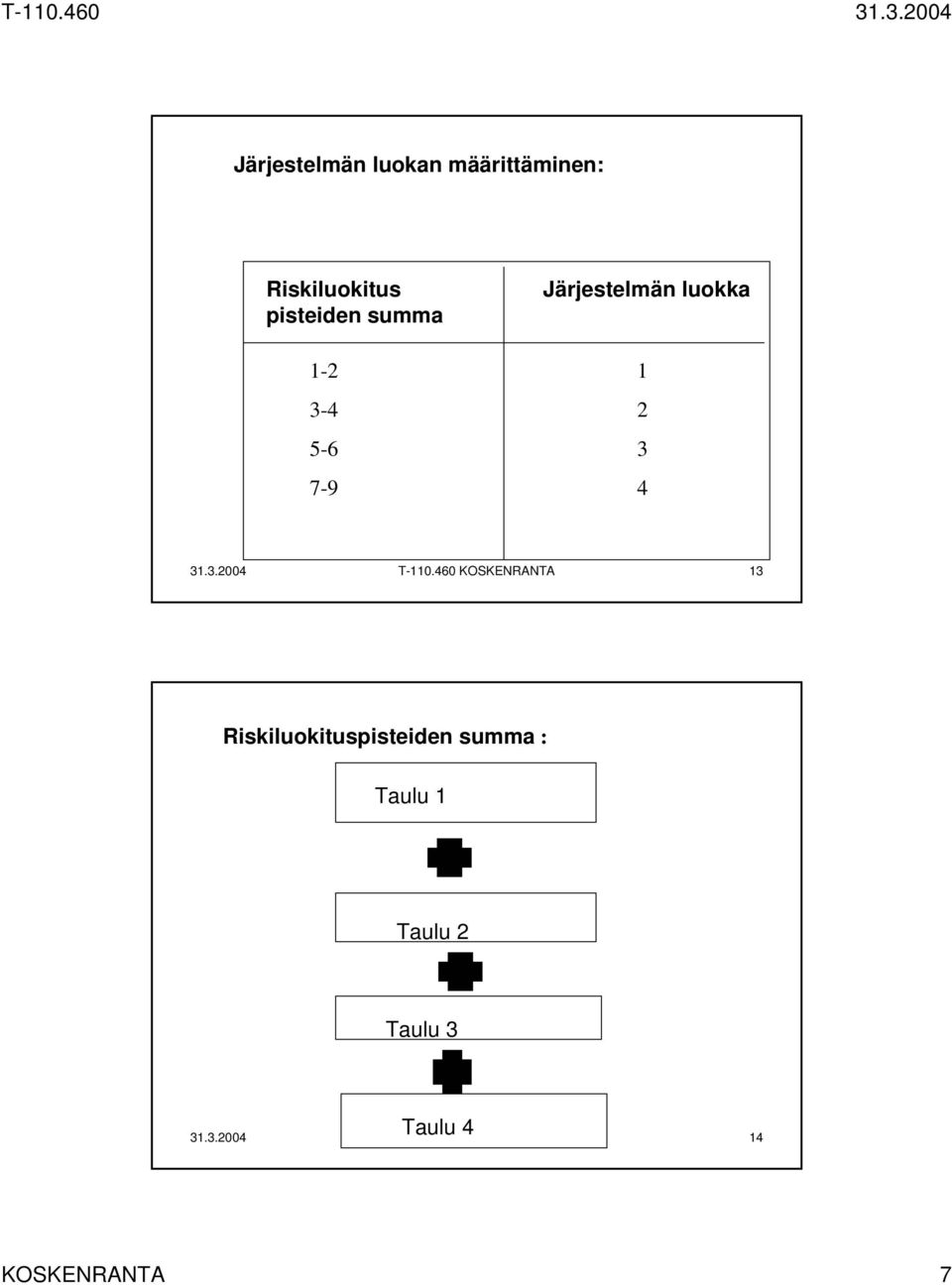

7 Järjestelmän luokan määrittäminen: Riskiluokitus pisteiden summa Järjestelmän luokka T KOSKENRANTA 13 Riskiluokituspisteiden summa : Taulu 1 Taulu 2 Taulu 3 Taulu T KOSKENRANTA 14 KOSKENRANTA 7

8 Taulu 1 Toimialaan sovellettava murtosuojeluohje Murtosuojeluohje Riskiluokituspisteet tai 2.2 tai K T KOSKENRANTA 15 Taulu 2 Omaisuuden tai tiedon houkuttelevuus ja arvo Arvo tai tärkeys Riskiluokituspisteet ¼ ¼ 2 tai yli 1 vrk. keskeytys yli ¼ tai hyvin 4 tärkeä toiminnalle T KOSKENRANTA 16 KOSKENRANTA 8

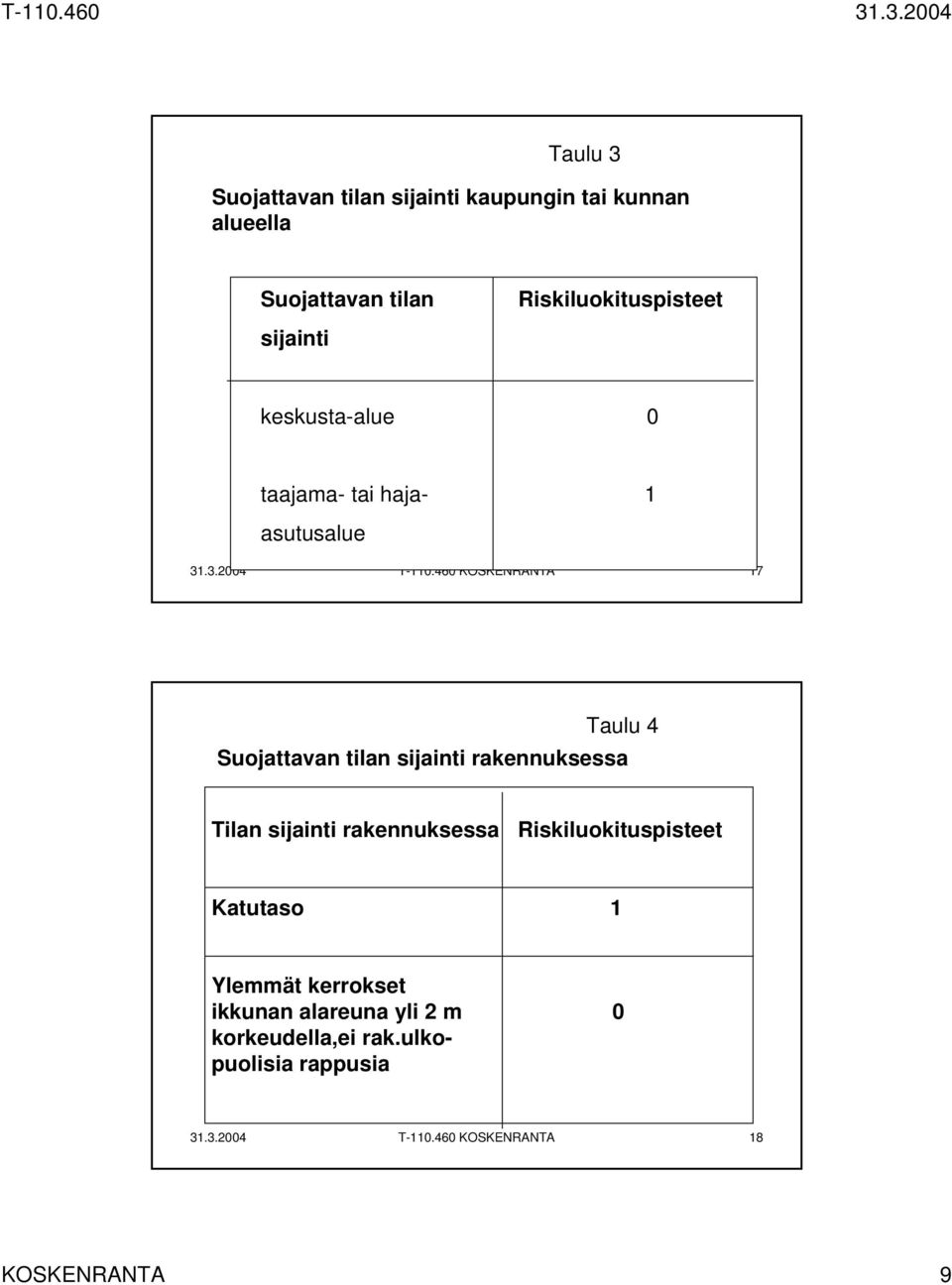

9 Taulu 3 Suojattavan tilan sijainti kaupungin tai kunnan alueella Suojattavan tilan Riskiluokituspisteet sijainti keskusta-alue 0 taajama- tai haja- 1 asutusalue T KOSKENRANTA 17 Taulu 4 Suojattavan tilan sijainti rakennuksessa Tilan sijainti rakennuksessa Riskiluokituspisteet Katutaso 1 Ylemmät kerrokset ikkunan alareuna yli 2 m 0 korkeudella,ei rak.ulkopuolisia rappusia T KOSKENRANTA 18 KOSKENRANTA 9

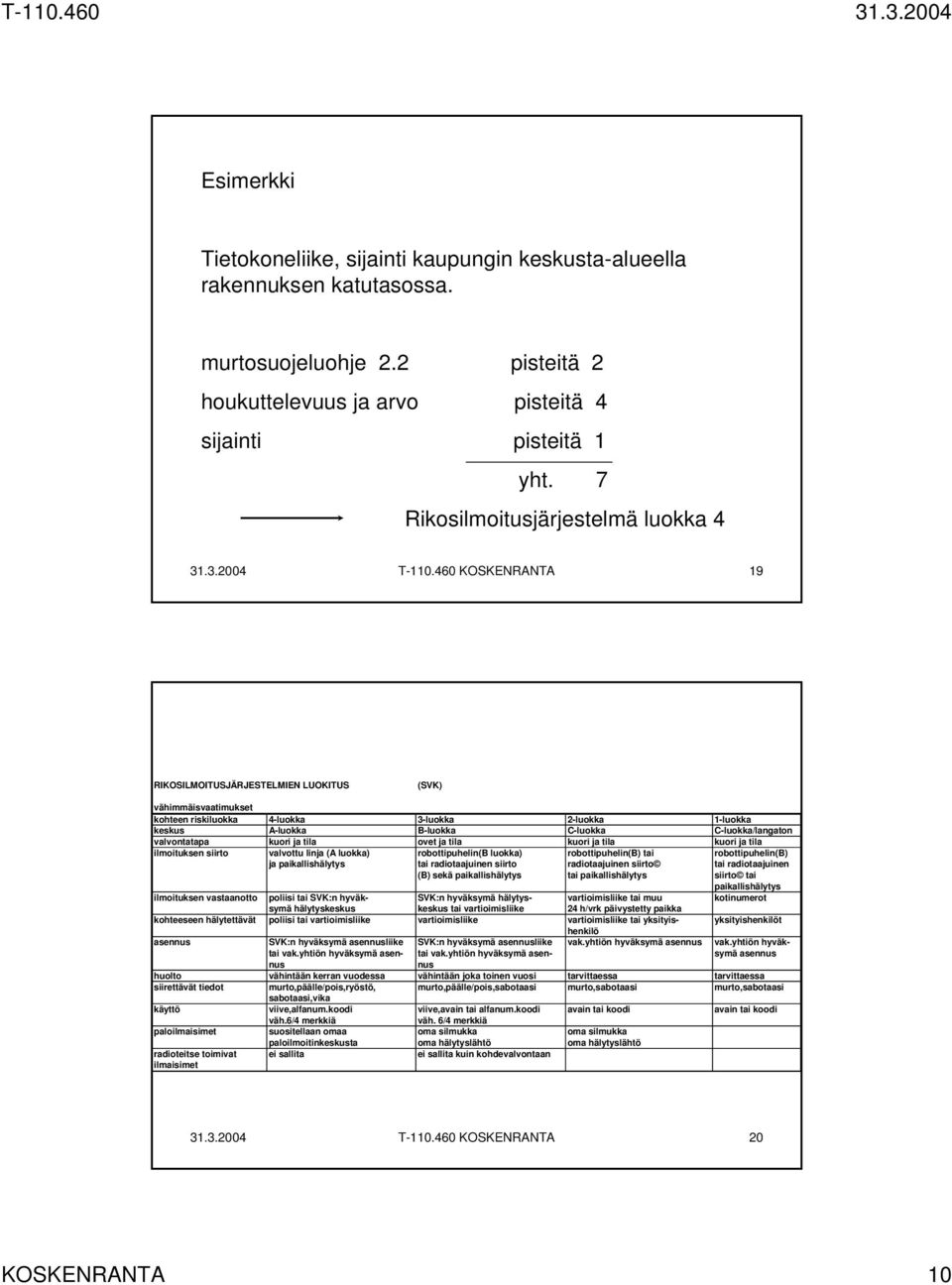

10 Esimerkki Tietokoneliike, sijainti kaupungin keskusta-alueella rakennuksen katutasossa. murtosuojeluohje 2.2 pisteitä 2 houkuttelevuus ja arvo pisteitä 4 sijainti pisteitä 1 yht. 7 Rikosilmoitusjärjestelmä luokka T KOSKENRANTA 19 RIKOSILMOITUSJÄRJESTELMIEN LUOKITUS (SVK) vähimmäisvaatimukset kohteen riskiluokka 4-luokka 3-luokka 2-luokka 1-luokka keskus A-luokka B-luokka C-luokka C-luokka/langaton valvontatapa kuori ja tila ovet ja tila kuori ja tila kuori ja tila ilmoituksen siirto valvottu linja (A luokka) robottipuhelin(b luokka) robottipuhelin(b) tai robottipuhelin(b) ja paikallishälytys tai radiotaajuinen siirto radiotaajuinen siirto tai radiotaajuinen (B) sekä paikallishälytys tai paikallishälytys siirto tai paikallishälytys ilmoituksen vastaanotto poliisi tai SVK:n hyväk- SVK:n hyväksymä hälytys- vartioimisliike tai muu kotinumerot symä hälytyskeskus keskus tai vartioimisliike 24 h/vrk päivystetty paikka kohteeseen hälytettävät poliisi tai vartioimisliike vartioimisliike vartioimisliike tai yksityis- yksityishenkilöt henkilö asennus SVK:n hyväksymä asennusliike SVK:n hyväksymä asennusliike vak.yhtiön hyväksymä asennus vak.yhtiön hyväktai vak.yhtiön hyväksymä asen- tai vak.yhtiön hyväksymä asen- symä asennus nus nus huolto vähintään kerran vuodessa vähintään joka toinen vuosi tarvittaessa tarvittaessa siirettävät tiedot murto,päälle/pois,ryöstö, murto,päälle/pois,sabotaasi murto,sabotaasi murto,sabotaasi sabotaasi,vika käyttö viive,alfanum.koodi viive,avain tai alfanum.koodi avain tai koodi avain tai koodi väh.6/4 merkkiä väh. 6/4 merkkiä paloilmaisimet suositellaan omaa oma silmukka oma silmukka paloilmoitinkeskusta oma hälytyslähtö oma hälytyslähtö radioteitse toimivat ei sallita ei sallita kuin kohdevalvontaan ilmaisimet T KOSKENRANTA 20 KOSKENRANTA 10

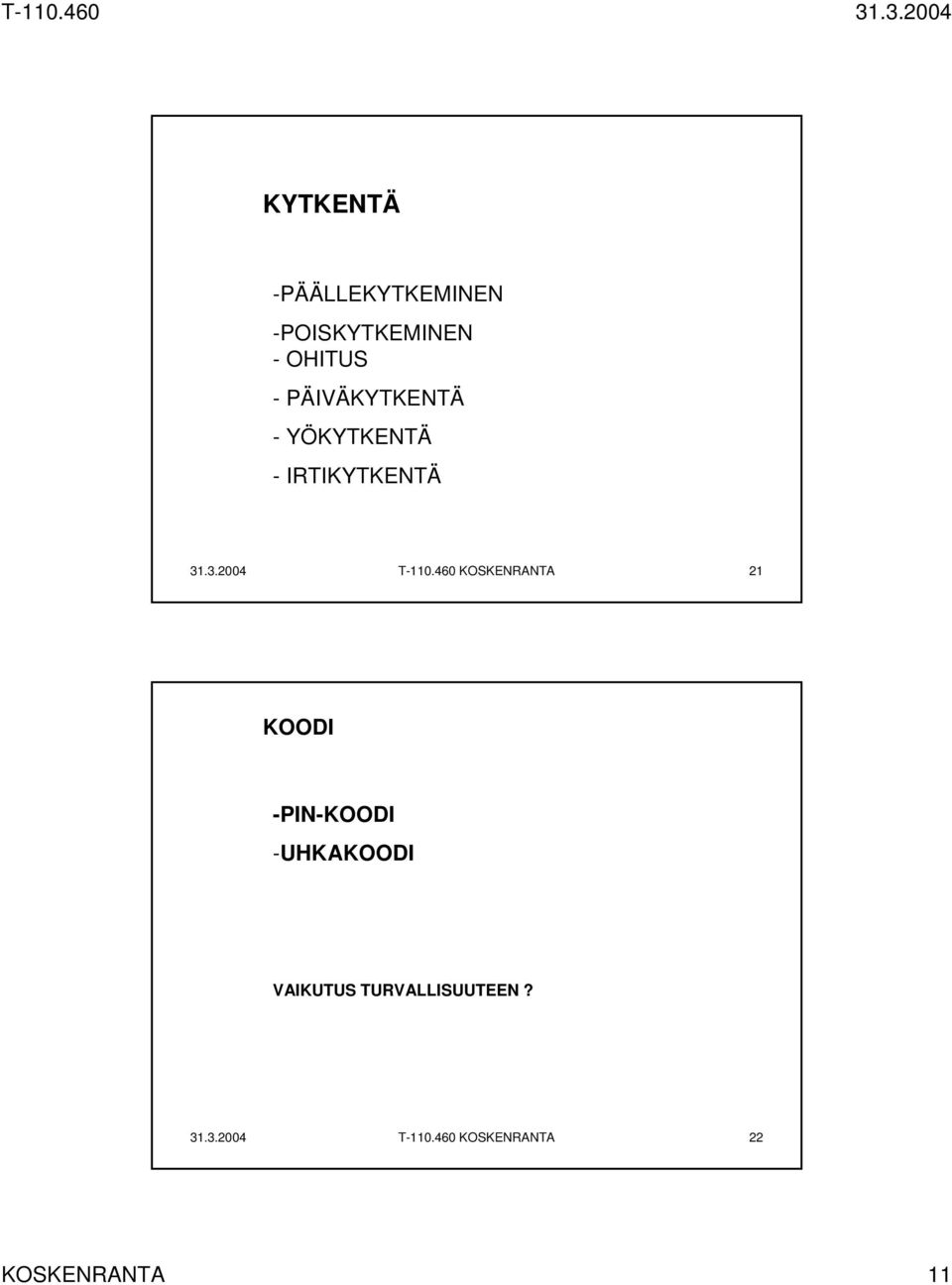

11 KYTKENTÄ -PÄÄLLEKYTKEMINEN -POISKYTKEMINEN - OHITUS - PÄIVÄKYTKENTÄ - YÖKYTKENTÄ - IRTIKYTKENTÄ T KOSKENRANTA 21 KOODI -PIN-KOODI -UHKAKOODI VAIKUTUS TURVALLISUUTEEN? T KOSKENRANTA 22 KOSKENRANTA 11

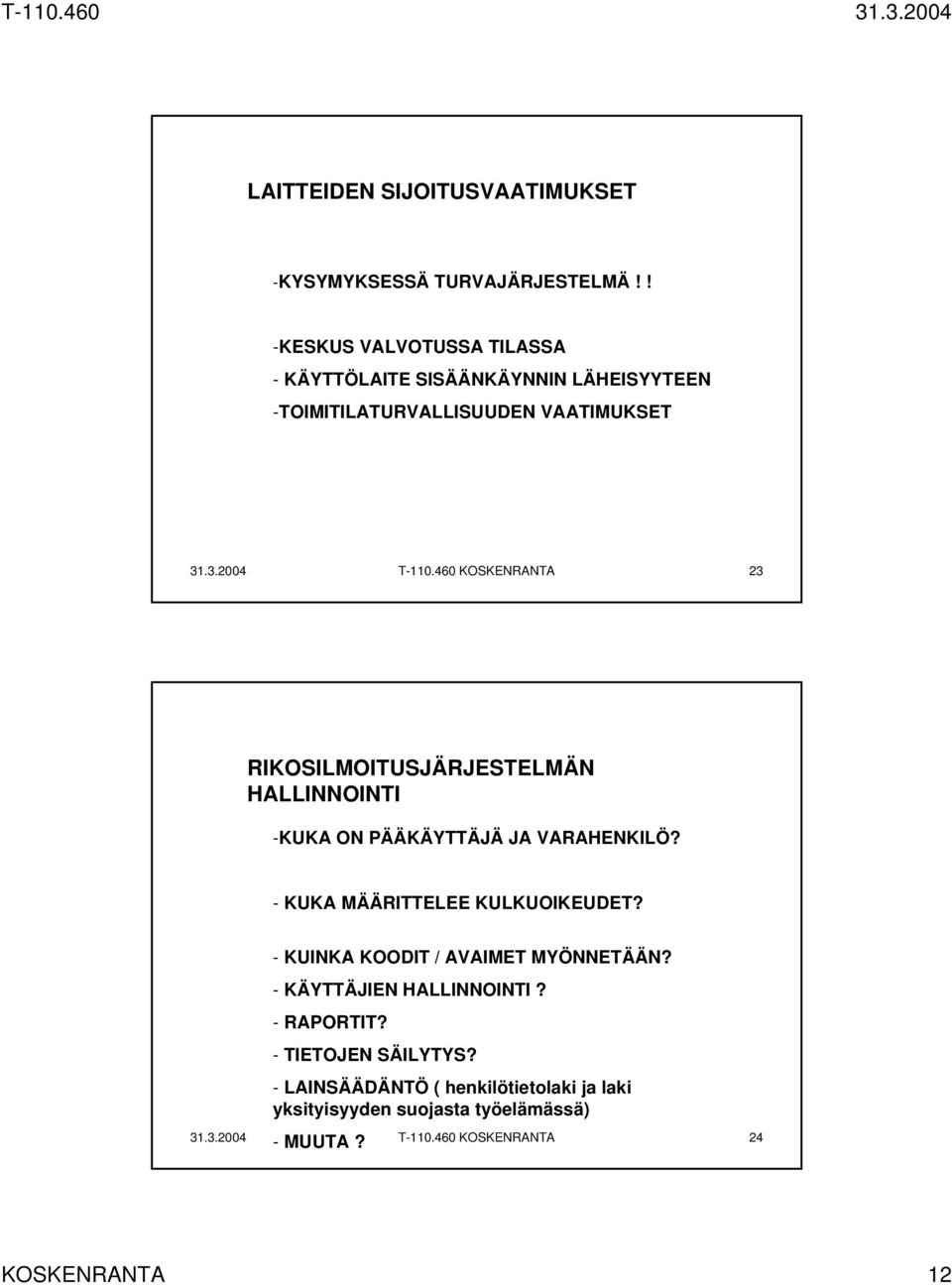

12 LAITTEIDEN SIJOITUSVAATIMUKSET -KYSYMYKSESSÄ TURVAJÄRJESTELMÄ!! -KESKUS VALVOTUSSA TILASSA - KÄYTTÖLAITE SISÄÄNKÄYNNIN LÄHEISYYTEEN -TOIMITILATURVALLISUUDEN VAATIMUKSET T KOSKENRANTA 23 RIKOSILMOITUSJÄRJESTELMÄN HALLINNOINTI -KUKA ON PÄÄKÄYTTÄJÄ JA VARAHENKILÖ? - KUKA MÄÄRITTELEE KULKUOIKEUDET? - KUINKA KOODIT / AVAIMET MYÖNNETÄÄN? - KÄYTTÄJIEN HALLINNOINTI? - RAPORTIT? - TIETOJEN SÄILYTYS? - LAINSÄÄDÄNTÖ ( henkilötietolaki ja laki yksityisyyden suojasta työelämässä) - MUUTA? T KOSKENRANTA 24 KOSKENRANTA 12

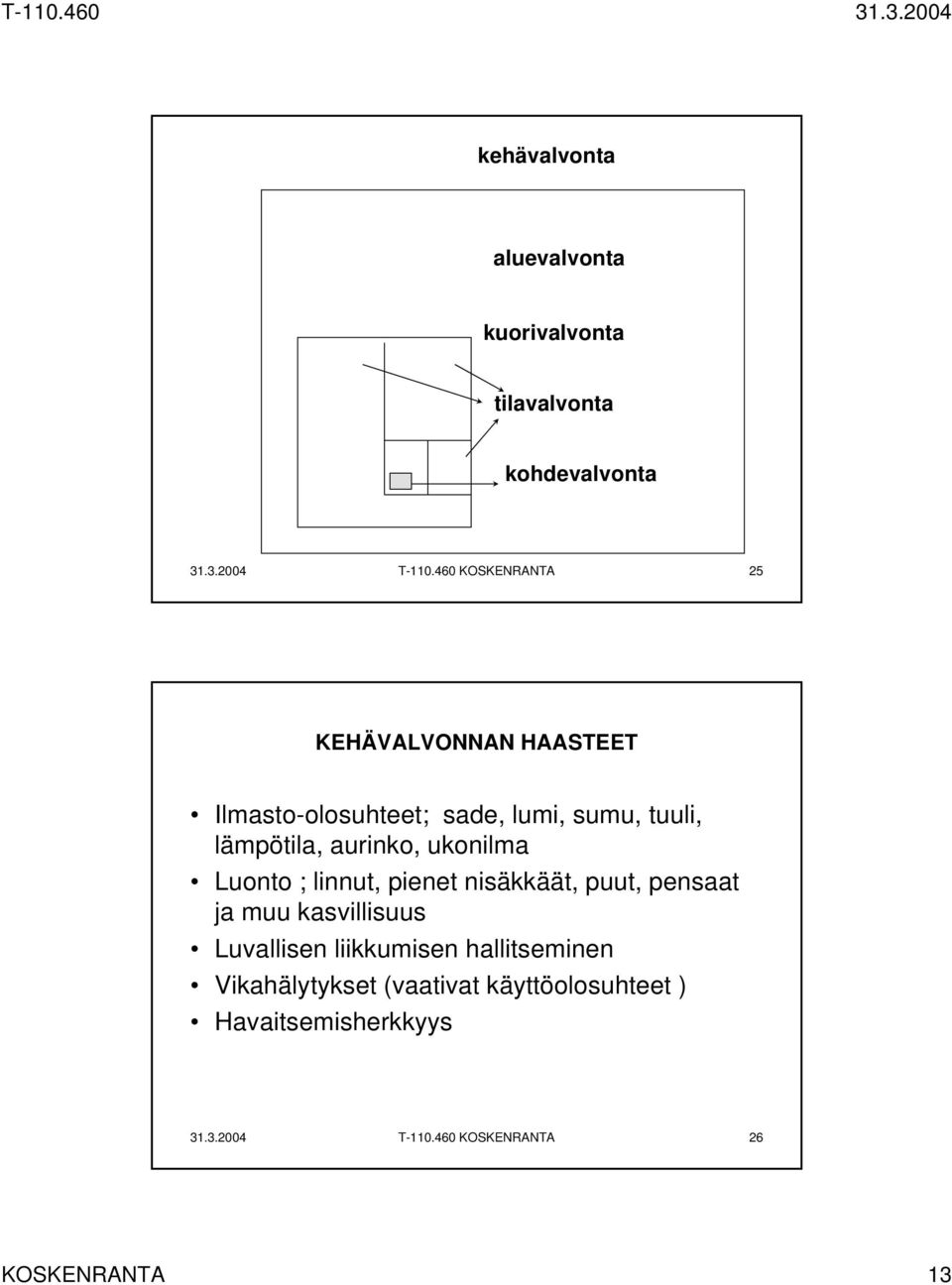

13 kehävalvonta aluevalvonta kuorivalvonta tilavalvonta kohdevalvonta T KOSKENRANTA 25 KEHÄVALVONNAN HAASTEET Ilmasto-olosuhteet; sade, lumi, sumu, tuuli, lämpötila, aurinko, ukonilma Luonto ; linnut, pienet nisäkkäät, puut, pensaat ja muu kasvillisuus Luvallisen liikkumisen hallitseminen Vikahälytykset (vaativat käyttöolosuhteet ) Havaitsemisherkkyys T KOSKENRANTA 26 KOSKENRANTA 13

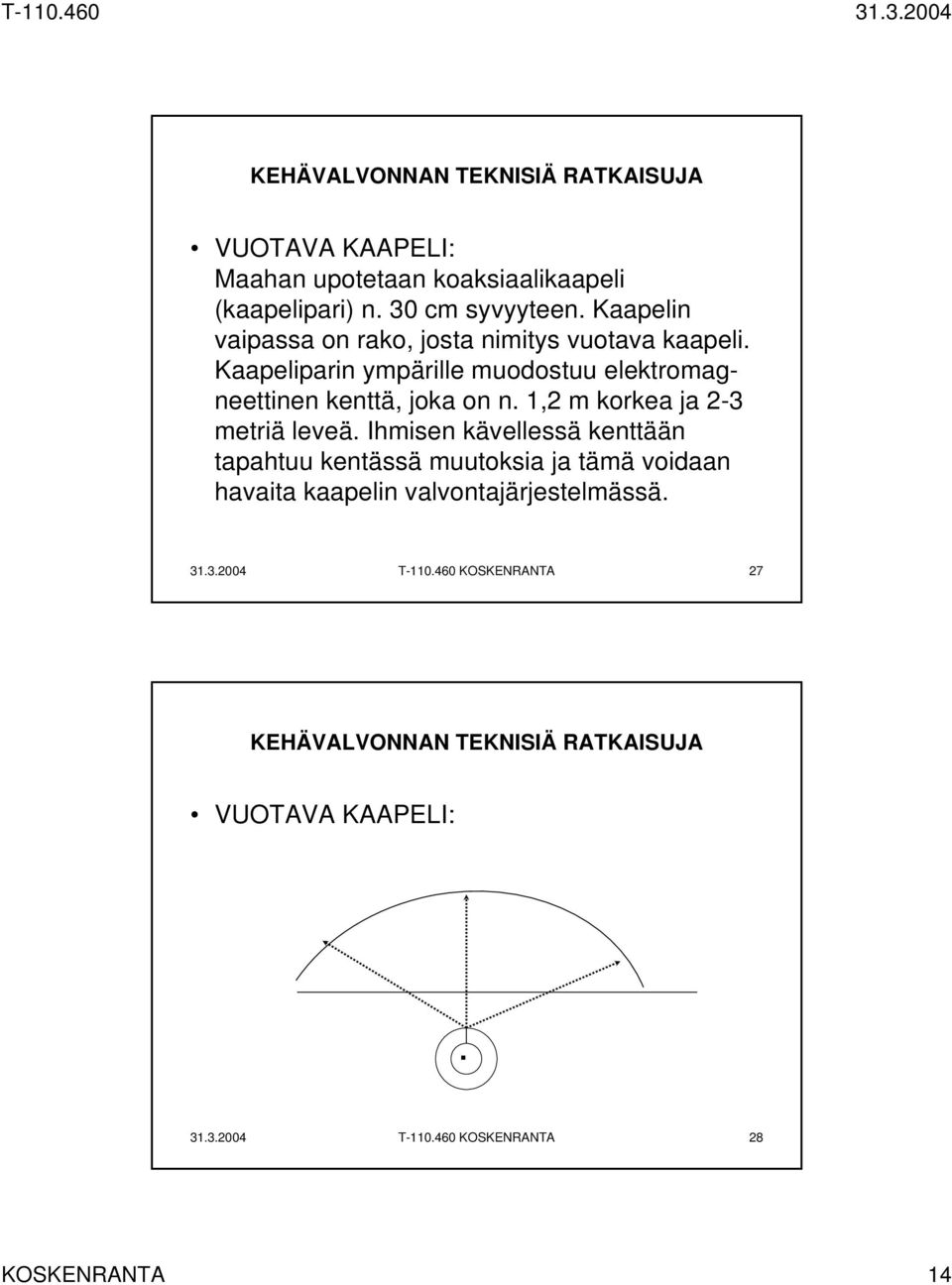

14 VUOTAVA KAAPELI: Maahan upotetaan koaksiaalikaapeli (kaapelipari) n. 30 cm syvyyteen. Kaapelin vaipassa on rako, josta nimitys vuotava kaapeli. Kaapeliparin ympärille muodostuu elektromagneettinen kenttä, joka on n. 1,2 m korkea ja 2-3 metriä leveä. Ihmisen kävellessä kenttään tapahtuu kentässä muutoksia ja tämä voidaan havaita kaapelin valvontajärjestelmässä T KOSKENRANTA 27 VUOTAVA KAAPELI: T KOSKENRANTA 28 KOSKENRANTA 14

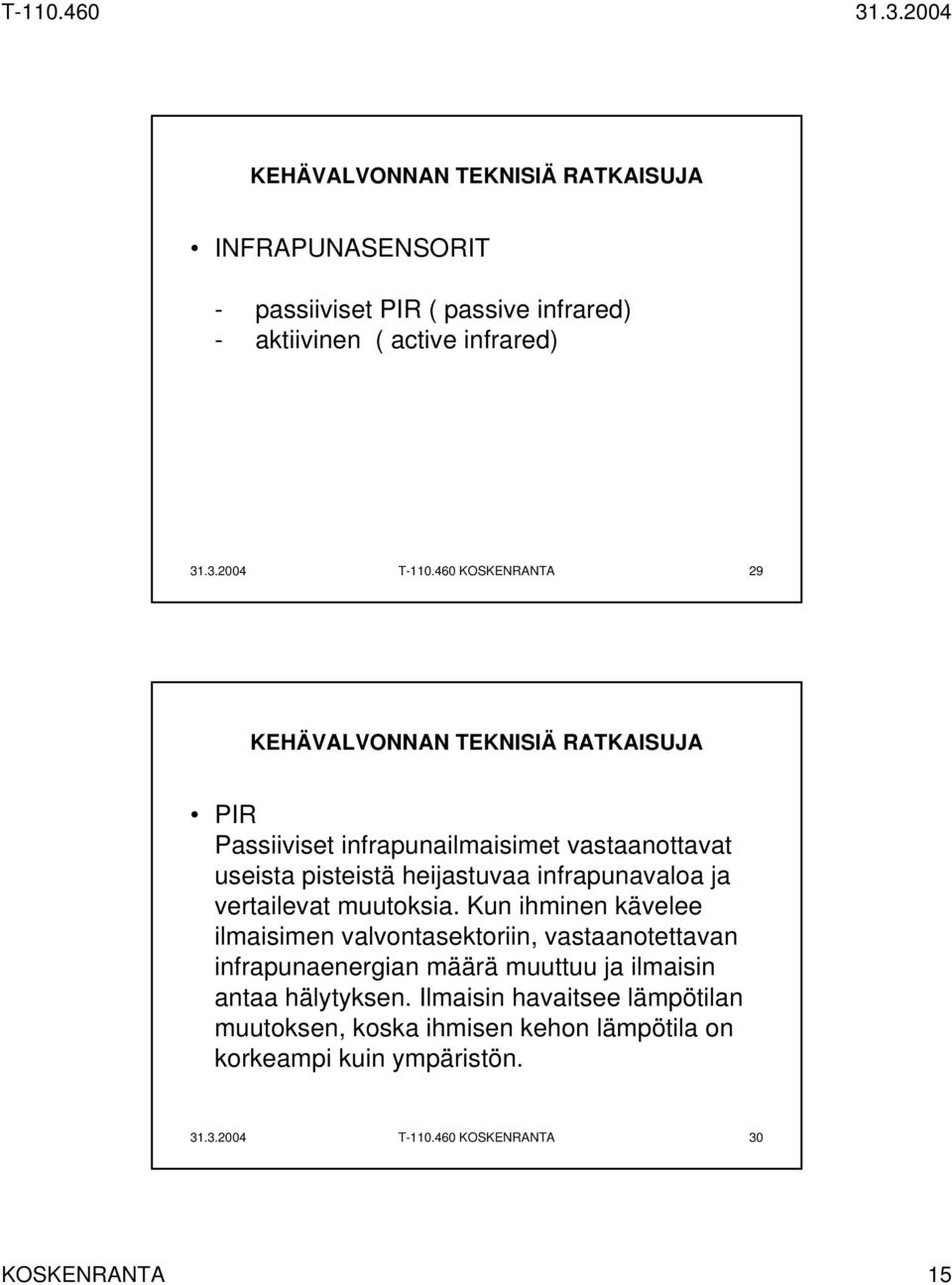

15 INFRAPUNASENSORIT - passiiviset PIR ( passive infrared) - aktiivinen ( active infrared) T KOSKENRANTA 29 PIR Passiiviset infrapunailmaisimet vastaanottavat useista pisteistä heijastuvaa infrapunavaloa ja vertailevat muutoksia. Kun ihminen kävelee ilmaisimen valvontasektoriin, vastaanotettavan infrapunaenergian määrä muuttuu ja ilmaisin antaa hälytyksen. Ilmaisin havaitsee lämpötilan muutoksen, koska ihmisen kehon lämpötila on korkeampi kuin ympäristön T KOSKENRANTA 30 KOSKENRANTA 15

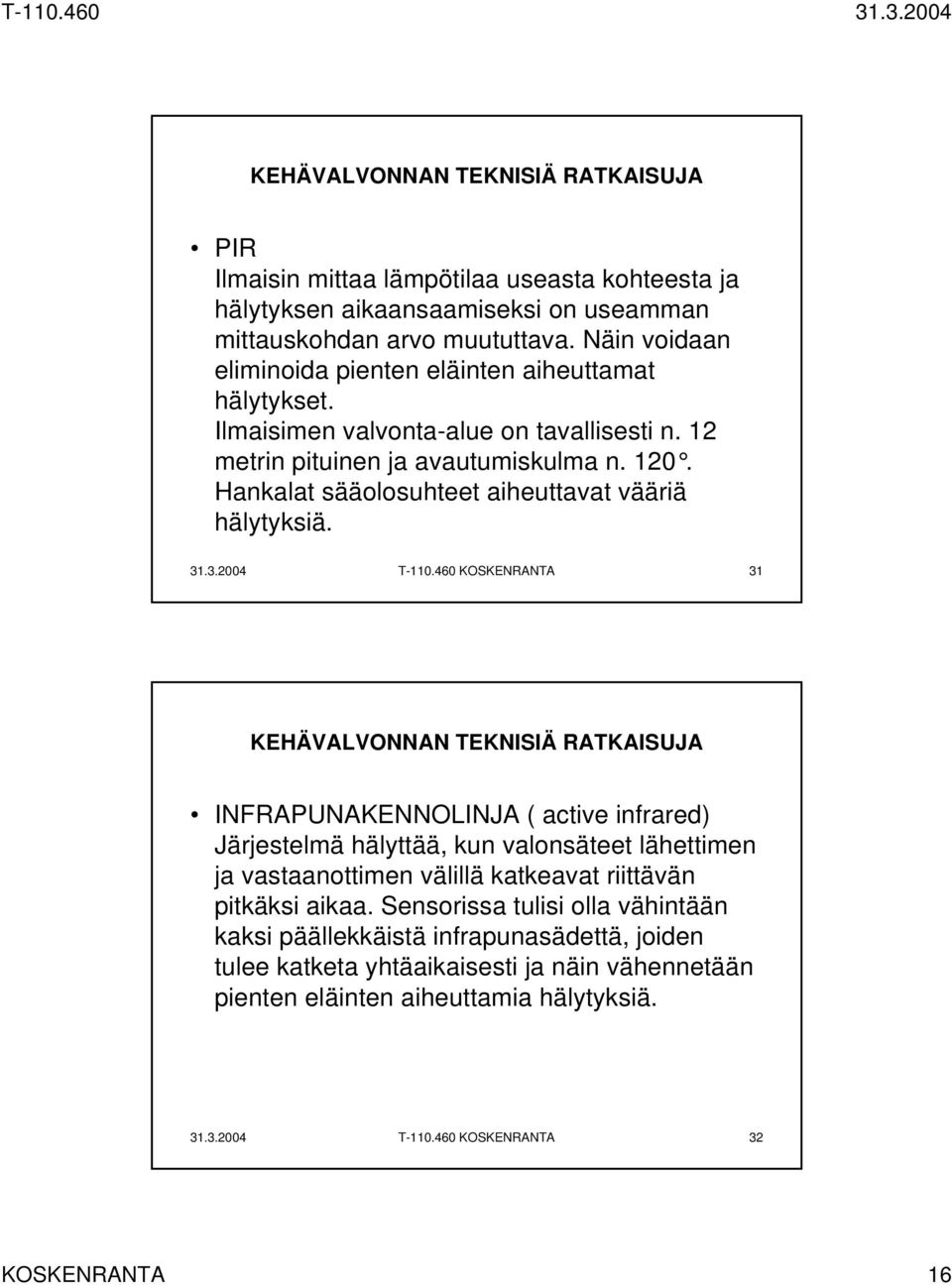

16 PIR Ilmaisin mittaa lämpötilaa useasta kohteesta ja hälytyksen aikaansaamiseksi on useamman mittauskohdan arvo muututtava. Näin voidaan eliminoida pienten eläinten aiheuttamat hälytykset. Ilmaisimen valvonta-alue on tavallisesti n. 12 metrin pituinen ja avautumiskulma n Hankalat sääolosuhteet aiheuttavat vääriä hälytyksiä T KOSKENRANTA 31 INFRAPUNAKENNOLINJA ( active infrared) Järjestelmä hälyttää, kun valonsäteet lähettimen ja vastaanottimen välillä katkeavat riittävän pitkäksi aikaa. Sensorissa tulisi olla vähintään kaksi päällekkäistä infrapunasädettä, joiden tulee katketa yhtäaikaisesti ja näin vähennetään pienten eläinten aiheuttamia hälytyksiä T KOSKENRANTA 32 KOSKENRANTA 16

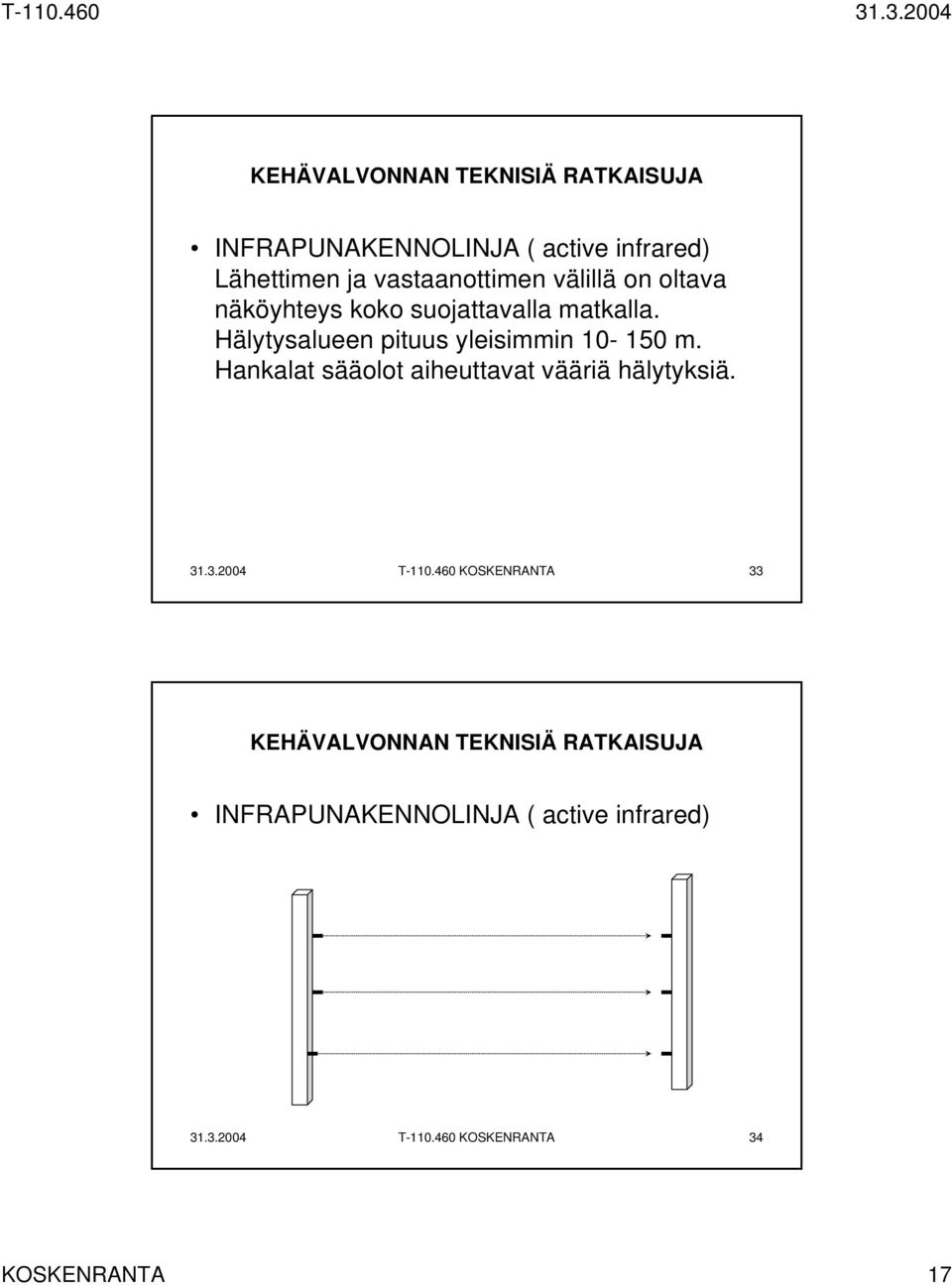

17 INFRAPUNAKENNOLINJA ( active infrared) Lähettimen ja vastaanottimen välillä on oltava näköyhteys koko suojattavalla matkalla. Hälytysalueen pituus yleisimmin m. Hankalat sääolot aiheuttavat vääriä hälytyksiä T KOSKENRANTA 33 INFRAPUNAKENNOLINJA ( active infrared) T KOSKENRANTA 34 KOSKENRANTA 17

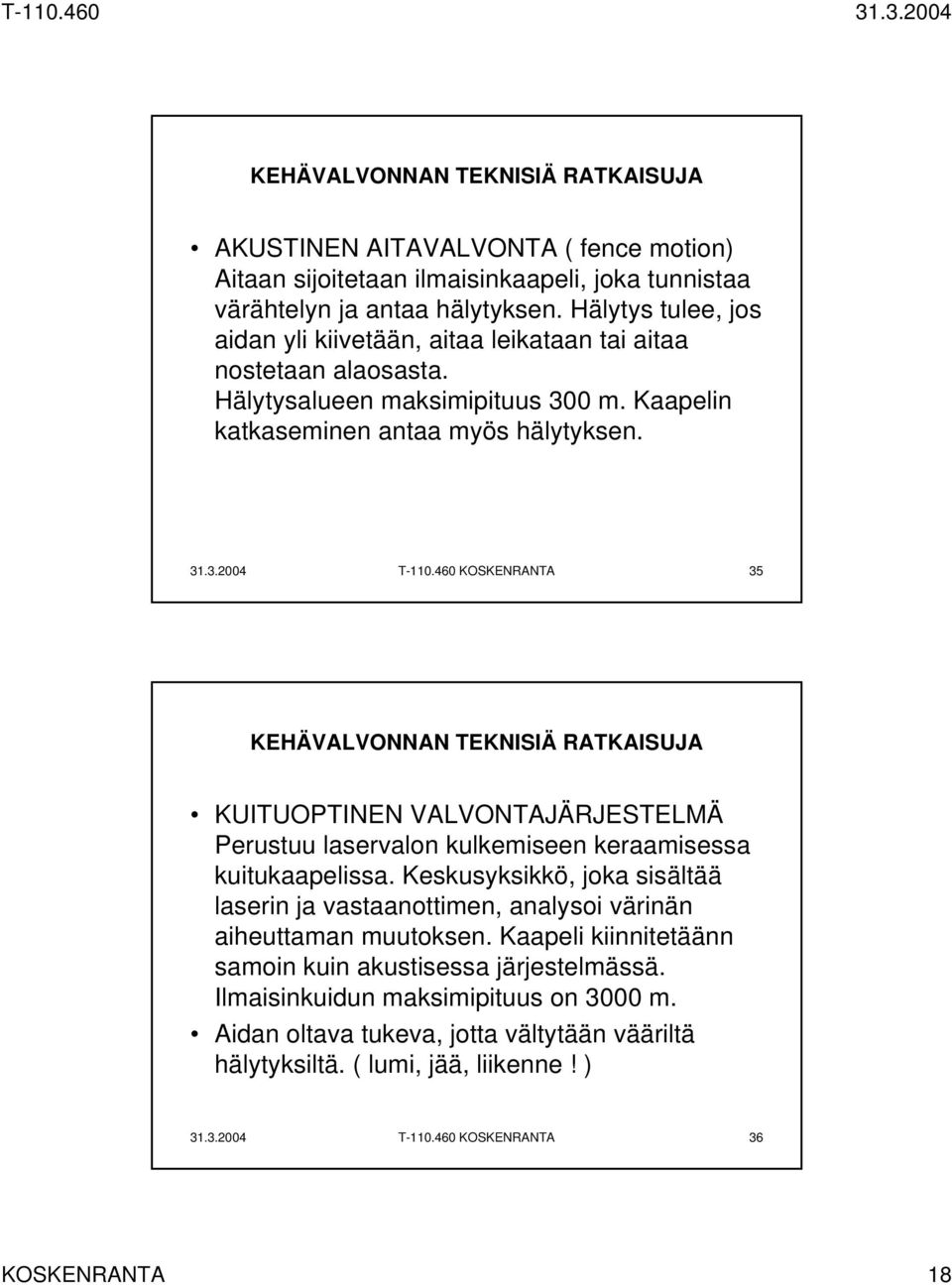

18 AKUSTINEN AITAVALVONTA ( fence motion) Aitaan sijoitetaan ilmaisinkaapeli, joka tunnistaa värähtelyn ja antaa hälytyksen. Hälytys tulee, jos aidan yli kiivetään, aitaa leikataan tai aitaa nostetaan alaosasta. Hälytysalueen maksimipituus 300 m. Kaapelin katkaseminen antaa myös hälytyksen T KOSKENRANTA 35 KUITUOPTINEN VALVONTAJÄRJESTELMÄ Perustuu laservalon kulkemiseen keraamisessa kuitukaapelissa. Keskusyksikkö, joka sisältää laserin ja vastaanottimen, analysoi värinän aiheuttaman muutoksen. Kaapeli kiinnitetäänn samoin kuin akustisessa järjestelmässä. Ilmaisinkuidun maksimipituus on 3000 m. Aidan oltava tukeva, jotta vältytään vääriltä hälytyksiltä. ( lumi, jää, liikenne! ) T KOSKENRANTA 36 KOSKENRANTA 18

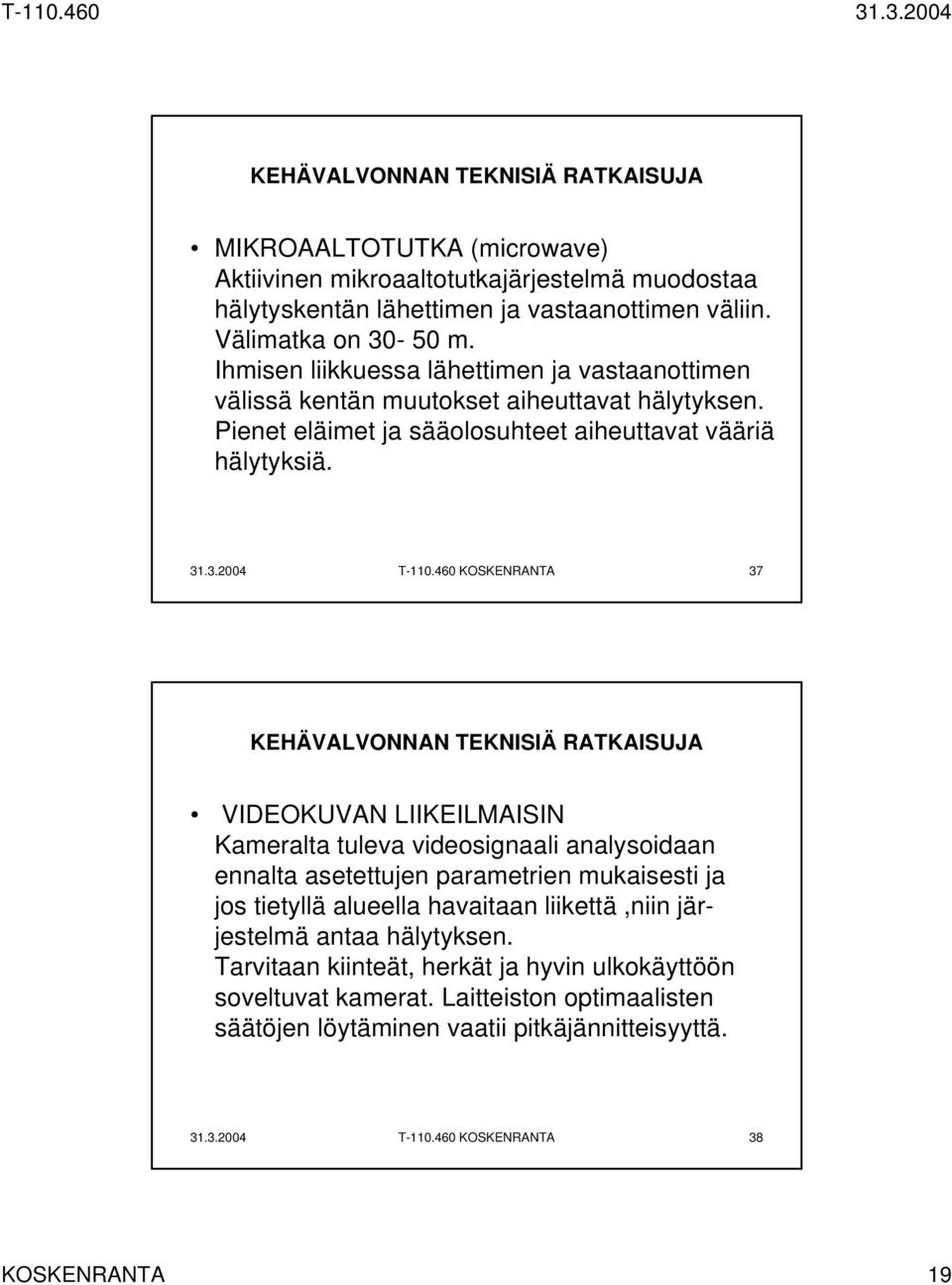

19 MIKROAALTOTUTKA (microwave) Aktiivinen mikroaaltotutkajärjestelmä muodostaa hälytyskentän lähettimen ja vastaanottimen väliin. Välimatka on m. Ihmisen liikkuessa lähettimen ja vastaanottimen välissä kentän muutokset aiheuttavat hälytyksen. Pienet eläimet ja sääolosuhteet aiheuttavat vääriä hälytyksiä T KOSKENRANTA 37 VIDEOKUVAN LIIKEILMAISIN Kameralta tuleva videosignaali analysoidaan ennalta asetettujen parametrien mukaisesti ja jos tietyllä alueella havaitaan liikettä,niin järjestelmä antaa hälytyksen. Tarvitaan kiinteät, herkät ja hyvin ulkokäyttöön soveltuvat kamerat. Laitteiston optimaalisten säätöjen löytäminen vaatii pitkäjännitteisyyttä T KOSKENRANTA 38 KOSKENRANTA 19

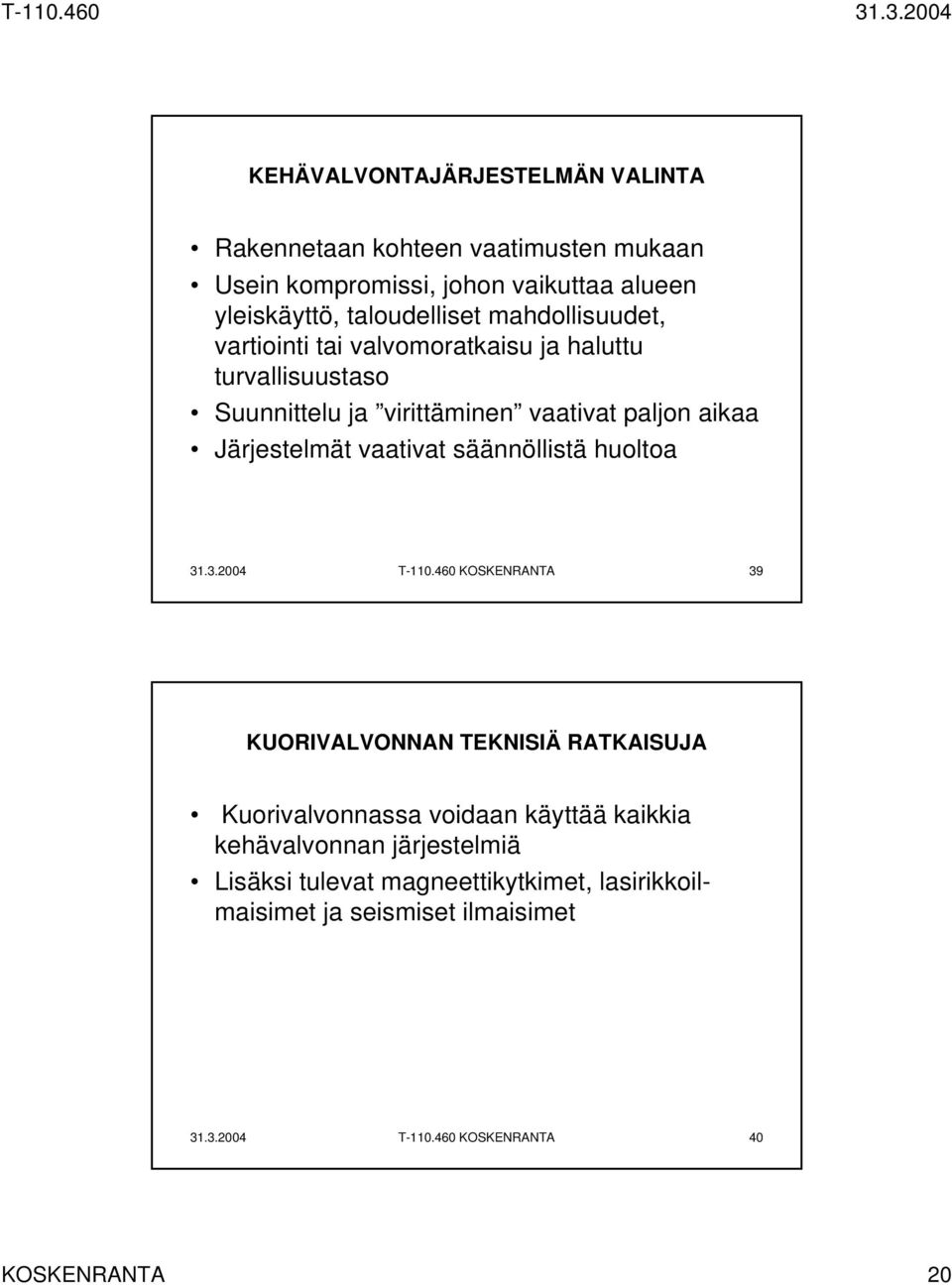

20 KEHÄVALVONTAJÄRJESTELMÄN VALINTA Rakennetaan kohteen vaatimusten mukaan Usein kompromissi, johon vaikuttaa alueen yleiskäyttö, taloudelliset mahdollisuudet, vartiointi tai valvomoratkaisu ja haluttu turvallisuustaso Suunnittelu ja virittäminen vaativat paljon aikaa Järjestelmät vaativat säännöllistä huoltoa T KOSKENRANTA 39 KUORIVALVONNAN TEKNISIÄ RATKAISUJA Kuorivalvonnassa voidaan käyttää kaikkia kehävalvonnan järjestelmiä Lisäksi tulevat magneettikytkimet, lasirikkoilmaisimet ja seismiset ilmaisimet T KOSKENRANTA 40 KOSKENRANTA 20

21 KUORIVALVONNAN TEKNISIÄ RATKAISUJA MAGNEETTIKYTKIN - oveen asennetaan magneetti ja karmiin kytkin - oven avaaminen aiheuttaa kytkimen avautumisen ja hälytyksen - pinta- ja uppoasennusmallit - käytetään ovissa, ikkunoissa, nosto-ovissa, kattoikkunoissa, savunpoistoluukuissa yms T KOSKENRANTA 41 KUORIVALVONNAN TEKNISIÄ RATKAISUJA LASIRIKKO - Kuunteleva, säädetty lasin rikkoutumisäääänelle - parhaimmissa kaksi mikrofonia,jolloin tunnistaa äänen suunnan ja vikahälytykset vähenee - kattavuus 5-7 m ja valvontasektori T KOSKENRANTA 42 KOSKENRANTA 21

22 KUORIVALVONNAN TEKNISIÄ RATKAISUJA SEISMINEN ILMAISIN - ilmaisin, jonka toiminta perustuu kinnitysalustasta välittyvään värähtelyyn - lasiin/seinään kiinnitettynä paljastaa kohteeseen kohdistuvat ulkoiset voimat T KOSKENRANTA 43 TILAVALVONNAN TEKNISIÄ RATKAISUJA Tilavalvonnassa voidaan käyttää kaikkia kehäja kuorivalvonnassa käytettyjä menetelmiä Vakaat käyttöolosuhteet mahdollistavat varsin virheettömät hälytykset Tekniikka vaati myös sisällä säännöllistä huolto huoltoa ja järjestelmää on aktiivisesti ylläpidettävä muuttuvien vaatimusten mukaan Järjestelmistä pyrittävää samaan mahdollisimman suuret hyödyt käyttöön! T KOSKENRANTA 44 KOSKENRANTA 22

23 HÄLYTYSPAINIKKE OSANA RIKOSILMOITUSJÄRJESTELMÄÄ Hälytyspainikkeella voidaan tehdä hälytys Langaton hälytyspainike voi olla henkilöllä mukana Kasoilla hälytyspainikkeella voidaan tehdä ryöstöilmoitus, joka menee aina vartiointiliikkeeseen T KOSKENRANTA 45 KOSKENRANTA 23
