Gira Control 9 Client Innovatiivisen rakennustekniikan ohjaus vain yhdellä sormella

Transkriptio

1 Keskitetty valvonta- ja ohjausyksikkö Gira Home Server 3:n tai Gira FacilityServerin käyttämiseksi. Voidaan käyttää myös huonekojeena LAN-verkon kautta yhdessä Gira OP-IP-yhdyskäytävän kanssa. Innovatiivisen rakennustekniikan ohjaus vain yhdellä sormella, lasi musta/alumiini

2 on nerokkaalla kosketusnäytöllä varustettu tietokonepohjainen valvontaja ohjausyksikkö. Tämän Gira Home Server 3:n tai Facility Server -sovelluksen ohjauslaitteen avulla voidaan koko rakennuksen KNX / EIB-järjestelmään perustuvaa rakennustekniikkaa valvoa ja ohjata sekä myös käyttää Internet-yhteyttä. Yhdistämällä laite Gira OPJ-IP-yhdyskäytävään se voi toimia myös ovipuhelinjärjestelmän huonekojeena. Gira rajapinnan ansiosta kaikkia toimintoja on helppo käyttää. ia voidaan ohjata vastaavan järjestelmäpalvelun avulla Home Server 3 / Facility Server -sovelluksella. Näin voidaan siirtää energiaa säästävään valmiustilaan, kun et ole paikalla ja herättää jälleen, kun tulet kotiin (WakeonLan). Tämän lisäksi laitteella voidaan ohjata näytönsäästäjää tai käynnistää ja sulkea myös ulkoisia ohjelmia, kuten esim. verkkoselain. Järjestelmän muita monipuolisia käyttömahdollisuuksia on kuvattu vastaavassa dokumentaatiossa. Toiminnot Selkeä, useaan kertaan palkittu Gira rajapinta näyttää koko rakennustekniikan havainnollisella ja ymmärrettävällä tavalla kosketusnäytöllä, jonka läpimitta on kooltaan 22,9 cm [ 9"]. Näytöltä voidaan ohjata keskitetysti eri alueita, kuten valaistusta, sälekaihtimia, tuuletusta, lämmitystä ja kodin laitteita. Muita toimintoja ovat: valoyhdistelmien tallentaminen ja avaaminen, musiikin kuuntelu, internetsovellusten käyttö, sähköpostien näyttö sekä kulutuslaitteiden diagrammien laatiminen ja hälytysilmoitukset. Selkeä, intuitiivinen valikko-ohjaus mahdollistaa halutun toiminnon nopean löytämisen. Kaikkia toimintoja voi käyttää kahdelta tasolta. Lisätiedot ja käyttölaitteet aukeavat ponnahdusvalikkoon. Näyttöä on helppo lukea joka suunnasta, niin että sitä voivat käyttää yhtä hyvin lapset kuin aikuisetkin. Kosketusnäyttö on materiaaliltaan miellyttävän tuntuinen ja sitä on helppo käyttää. Integroimalla järjestelmään kaiuttimet ja mikrofoni voidaan Gira Control 9 Clientia käyttää myös huonekojeena audiovisuaalista viestintää varten. Toiminto voidaan sisällyttää Gira rajapintaan OPJ-IP-yhdyskäytävän avulla. Tämän lisäksi Gira Control 9 Clientia voidaan käyttää huonekojeena OPJ-IP-yhdyskäytävän avulla ilman että se liitetään Home Server 3:een. Järjestelmään on integroitu värikamera tulevia sovelluksia varten. Asennus asennetaan seinään uppoasennuskotelossa. Kehykset ovat alumiinia ja lasia, saatavana ovat värit musta, valkoinen, minttu ja umbra. Sovituskehyksen avulla Gira Control 9 Client voidaan asentaa myös olemassa oleviin Gira Info Terminal- Touch -uppoasennuskoteloihin, niin että vanhemmat laitteistot saadaan tekniikan uusinta tasoa vastaaviksi. Jos olemassa olevassa uppoasennuskotelossa ei ole vielä verkkokaapelia, Control 9 Client voidaan yhdistää verkkoon yksinkertaisesti WLAN-tikun avulla muotoillun kannen alla olevan USB-liitännän kautta. Jännitteen syöttö toteutetaan integroidun laaja-alaisen verkkolaitteen ( V) avulla. Uppoasennuskotelon tai haaroittimen ylimääräistä verkkolaitetta ei näin tarvita. Yhdistäminen Gira Home Server 3 / Facility Server -sovellukseen Gira Home Server 3 on talon ajotietokone. Se toimii rakennuksen koko KNX / EIB-asennuksen yhdyskäytävänä ja yhdistää nykyaikaisen rakennuksen toiminnot ja teknisen varustuksen korvaamattomalla tavalla, niin sisäisesti kuin ulkomaailmaankin. Se mahdollistaa KNX / EIB-toimintojen käytön modernimpien viestintävälineiden avulla. Gira Facility Server tarjoaa Gira Home Server 3:n kaikki toiminnot ja soveltuu huomattavasti suuremman muistitilansa ansiosta erinomaisesti ammattimaiseen käyttöön. Siihen voidaan tallentaa huomattavasti suurempia tietomääriä sekä toteuttaa monimutkaisempia ja kattavampia visualisointeja. Tämän lisäksi Gira Facility Server voidaan liittää tarvittaessa verkkoihin ja yhdistää tällä tavoin eri paikoissa sijaitsevat rakennukset ongelmattomasti toisiinsa. Tämä mahdollistaa paikallisten ja laaja-alaisempien sovellusten vaativan koordinoinnin. Rakennuksen hallinta Gira Home Server 3/Facility Server -sovelluksen avulla SmartSensor Kosketusanturi Lämmitys Älypuhelin/ iphone Etäohjelmointi Keyless In Ovikoje Huonekoje KNX / EIBasennus Internet, ulkoinen iets Gira ovipuhelinjärjestelmä Valaistus Anturit Kännykkä PC Puhelin PC IP Sälekaihdin KNX / EIB Gira Home Server 3 Gira Facility Server I P TV TV Gira Control 19 Client Gira Control 19 Client I S D N I P IP Hälytys WLAN Intranet, sisäinen Käyttö puhelimitse IP-kamera PC / Mac PDA / ipod touch PC / Mac Revox multiroom system Gira OS Connect (Apple Mac) Ulkopuoliset järjestelmät

3 Gira rajapinta helppo tapa ohjata innovatiivista rakennustekniikkaa Kaikki laitteet, joita voidaan käyttää KNX / EIB-järjestelmään perustuvan Gira Home Server 3:n ja Facility Serverin kautta, edustavat rakenteeltaan yhdenmukaista rajapintamuotoilua. Kaikkia toimintoja voi käyttää kahdelta tasolta. Selkeä valikko-ohjaus, jonka käytön oppii nopeasti ja intuitiivisesti, varmistaa, että tietoihin pääsee nopeasti käsiksi. Valittavana olevat värit ja yksilölliset taustakuvat mahdollistavat järjestelmien mukauttamisen käyttäjän yksilöllisiin tarpeisiin. Myös valikkokohdat Suosikit ja MyTouch voidaan laatia käyttäjän tarpeiden mukaan. Uuden Gira rajapinta -sovelluksen avulla voit käyttää vaivattomasti kaikkia talotekniikan toimintoja iphonen, ipod touchin tai ipadin avulla, GSM-, UMTS- tai WLAN-verkon välityksellä, niin rakennuksen sisä- kuin ulkopuoleltakin. Päävalikko Päävalikosta voidaan avata nopeasti erilaiset toiminnot, kuten kamerat, uutispalvelut RSS-muodossa, säätiedotukset, sähköpostit, lämpötiladiagrammit sekä musiikin ohjaus. Tilarivi Päivämäärä, kellonaika ja sääaseman tiedot on asennettu tilariville ja näytetään siellä., lasi musta/alumiini [Muotoilu: Phoenix Design, Stuttgart; rajapinnan muotoilu: schmitz Visuelle Kommunikation] Navigointirivi Rivi on aina näkyvissä ja navigointipainikkeiden järjestys on kiinteästi määritetty. Näin käyttäjä voi palata takaisin päävalikkoon tai siirtyä muille alueille yhdellä ainoalla toimenpiteellä.

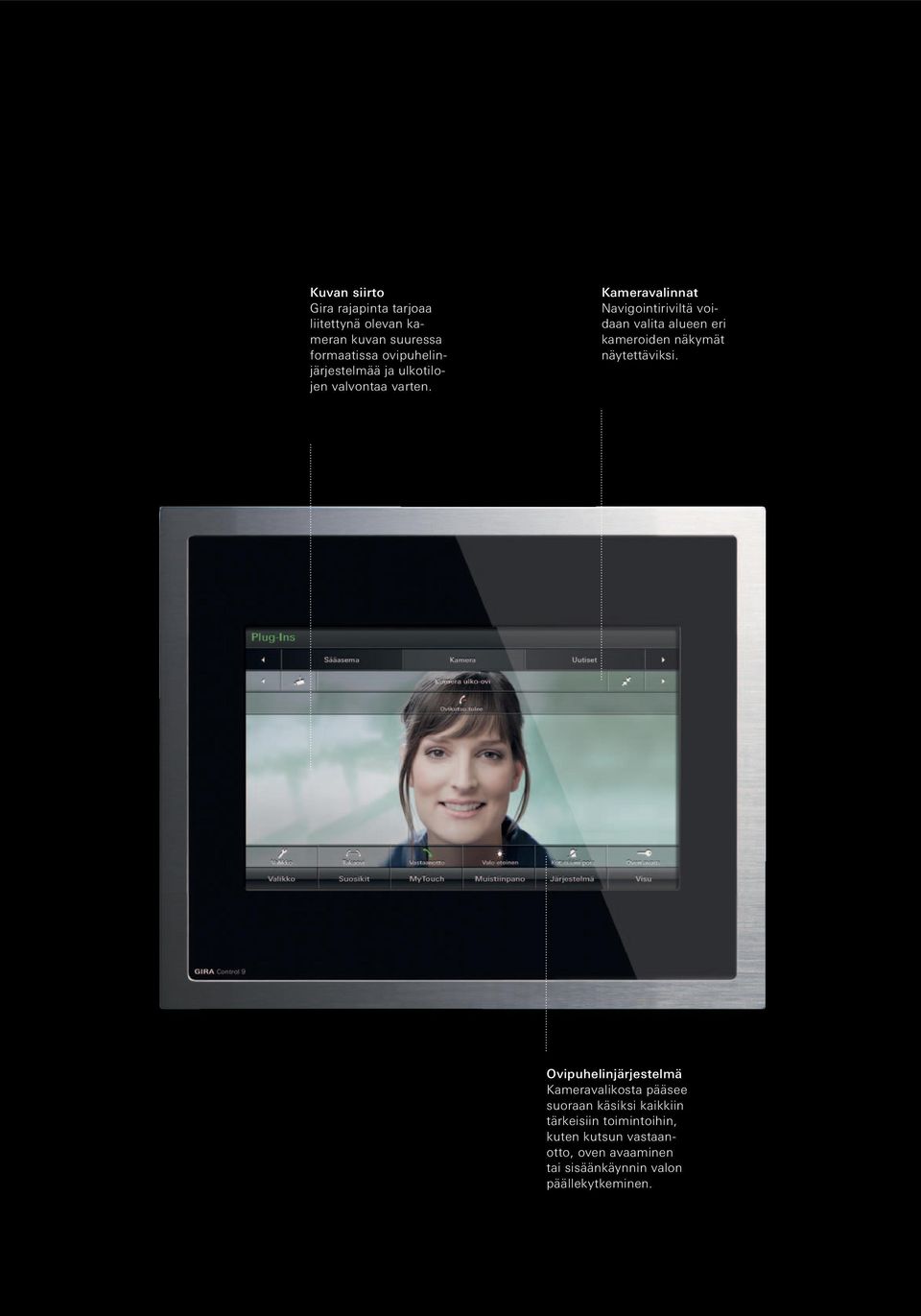

4 Kuvan siirto Gira rajapinta tarjoaa liitettynä olevan kameran kuvan suuressa formaatissa ovipuhelinjärjestelmää ja ulkotilojen valvontaa varten. Kameravalinnat Navigointiriviltä voidaan valita alueen eri kameroiden näkymät näytettäviksi. Kameravalikosta pääsee suoraan käsiksi kaikkiin tärkeisiin toimintoihin, kuten kutsun vastaanotto, oven avaaminen tai sisäänkäynnin valon päällekytkeminen.

5 Gira rajapinta nopea pääsy lukuisiin toimintoihin Toimintonäyttö Kaikki huoneessa sijaitsevat laitteet sekä niiden tila ovat hahmotettavissa yhdellä silmäyksellä. Kaikkia toimintoja voidaan käyttää suoraan tästä näytöstä. Ponnahdusvalikko Lisätiedot ja käyttölaitteet eivät avaudu uuteen näkymään, vaan luettelonäkymän alle ilmestyvään ponnahdusvalikkoon. Tämä takaa selkeän ja helpon käytettävyyden. Suosikit Valikkokohta "Suosikit" tarjoaa mahdollisuuden koota eniten käytetyt asetukset samaan paikkaan. Tänne voit tallentaa esim. valoyhdistelmiä tai usein käytettyjä toimintoja. Sähköposti Kamera ulko-ovi Kamera Valikko Sisäkutsu Vastaanotto Valo Kutsuääni pois Oven avaus Integroimalla järjestelmään kaiuttimet ja mikrofoni voidaan ia käyttää yhdessä Gira OPJ-IP-yhdyskäytävän kanssa myös huonekojeena audiovisuaalista viestintää varten. Musiikinohjaus Lempikappaleesi valmiina kuunneltaviksi heti kun pääset kotiin. Gira rajapintojen käyttöfilosofia mahdollistaa myös tämän. Järjestelmään on integroitu Media Plyerin suora käyttömahdollisuus. Kamerat Yhdellä ainoalla toimenpiteellä näet, kuka puutarhassa tai portilla on: alueen eri kameroiden näkymät voidaan valita näytettäviksi. Internetpalvelut Ota jo aamulla selvää, onko sinun otettava sateenvarjo mukaan: rajapinnan kautta saat näkyviin RSS 2.0 -muodossa olevat sää- ja uutispalvelut. Energiamoduuli Voit verrata kulutusarvoja helposti ja selkeästi edellisvuoden vastaaviin arvoihin ja näet nopeasti, onko kaasun, veden tai sähkönkulutus hyväksytyissä lukemissa. Kulutustiedot Sähkön, veden, lämmitysöljyn ja kaasun käyttö- ja kulutusarvot tallennetaan jatkuvasti. Näin voit analysoida tilanteen kehittymistä, tehdä vertailulaskelmia ja tunnistaa säästämismahdollisuudet. Gira rajapinnan näytön muotoilu, käyttäjäystävällisyys ja käytettävyys on palkittu if gold award palkinnolla kategoriassa "digital media". [Rajapinnan muotoilu: schmitz Visuelle Kommunikation, Wuppertal]

6 Industriegebiet Mermbach Dahlienstraße Radevormwald P.O. Box Radevormwald Saksa Puh. +49(0) Faksi +49(0) Gira Suomi Oy Merilux Ab Hyttimestarinkuja Espoo Puh (0) Faksi +358 (0) merilux@merilux.fi Lasi valkoinen/alumiini Tekniset tiedot Mitat: P L mm, korkeus seinästä 16 mm, korkeus seinästä 28 mm, jälkikäteen asennettava malli sovituskehyksellä Käyttöjärjestelmä: Windows embedded Järjestelmätiedot: INTEL Atom-prosessori 1,1 GHz 2 GB SSD, sisäinen muisti 1 GB RAM 512 kb, L2 Cache Liitännät: 2 USB 2.0, tyyppi A (takana), 1 USB 2.0 tyyppi A (edessä), 1 USB, tyyppi mini AB (edessä) 1 SD-korttiaukko SDHC, 32 GB saakka 1 RJ-45-liitäntä 10/100MBit LAN Audio: 1 Line In, 1 Line Out (stereo) 1 analoginen videotulo Videosignaali: FBAS Näytön resoluutio: WVGA ( pikseliä), 16,7 miljoonaa väriä Kamera: 1,3 megapikseliä Lämpötila-alueet: Käyttö: 0 C C Varastointi: -10 C C Suhteellinen ilmankosteus: %, +40 C:ssa, ei kastetta Jännitesyöttö: Integroitu laaja-alainen verkkolaite V~ Tehonotto: maks. (100 % CPU) 20 W Valmiustila 1 W : Tilausnro Valikoima Muotoillut kehykset, Gira Control 9 Lasi musta/alumiini: Tilausnro Lasi valkoinen/alumiini: Tilausnro Lasi minttu/alumiini: Tilausnro Lasi umbra/alumiini: Tilausnro Gira Giersiepen GmbH & Co. KG Sähköasennusjärjestelmät Asennuskotelo/uppoasennuskotelo Gira Control 9:n asennusta varten Tilausnro Oikeus teknisiin muutoksiin pidätetään Lisätietoa saat Gira-tuoteluettelosta tai Internetistä osoitteesta Lasi minttu/alumiini Lasi umbra/alumiini on palkittu if product design award palkinnolla. Tilausnro /
