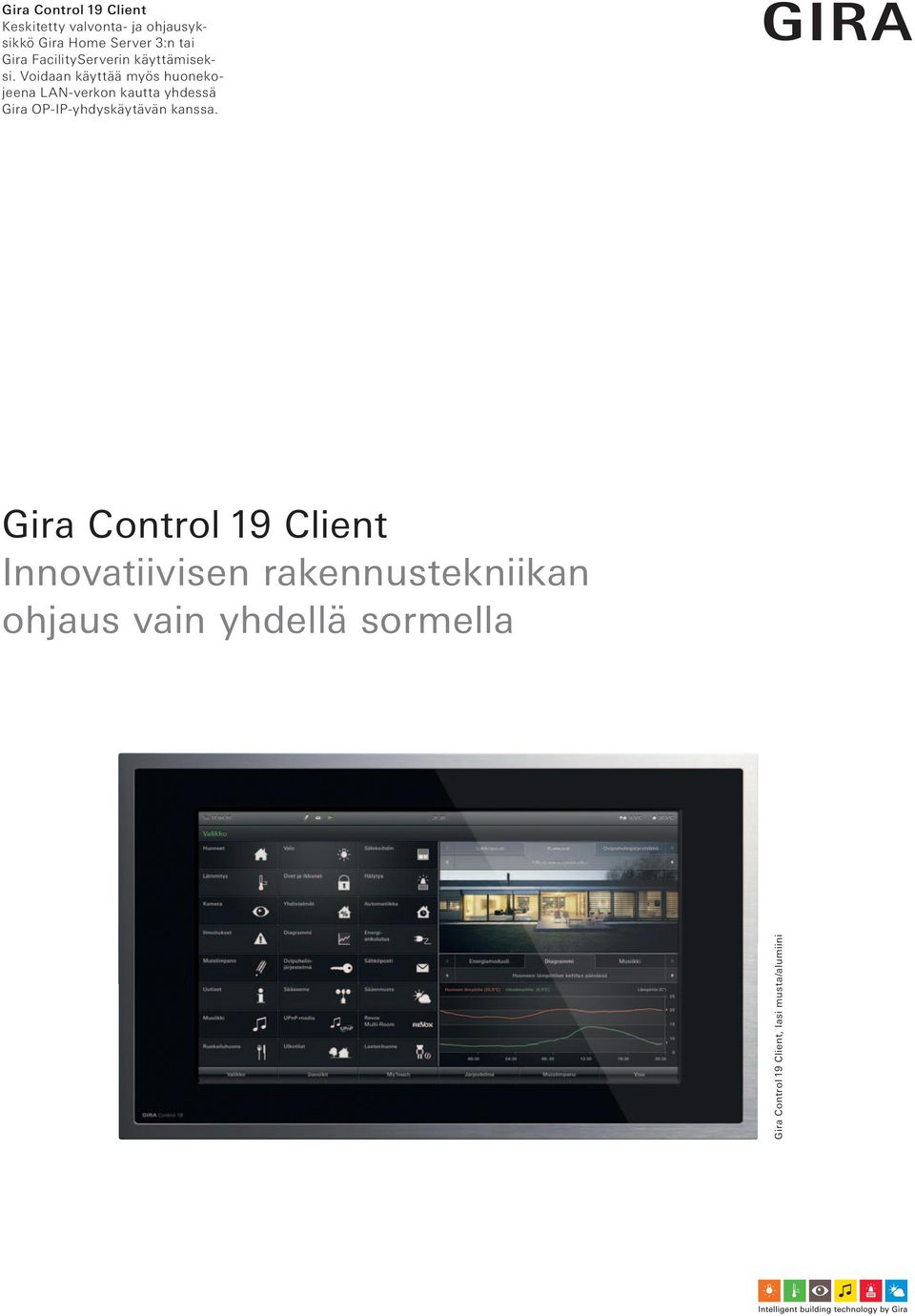

1 Gira Control 19 Client Keskitetty valvonta- ja ohjausyksikkö Gira Home Server 3:n tai Gira FacilityServerin käyttämiseksi. Voidaan käyttää myös huonekojeena LAN-verkon kautta yhdessä Gira OP-IP-yhdyskäytävän kanssa. Gira Control 19 Client Innovatiivisen rakennustekniikan ohjaus vain yhdellä sormella Gira Control 19 Client, lasi musta/alumiini

2 Gira Control 19 Client Gira Control 19 Client on nerokkaalla kapasitiivisella kosketusnäytöllä varustettu tietokonepohjainen valvonta- ja ohjausyksikkö. Tämän Gira Home Server 3:n tai Facility Server -sovelluksen ohjauslaitteen avulla voidaan koko rakennuksen KNX / EIB-järjestelmään perustuvaa rakennustekniikkaa valvoa ja ohjata sekä myös käyttää Internet-yhteyttä. Yhdistämällä laite Gira OPJ-IP-yhdyskäytävään se voi toimia myös ovipuhelinjärjestelmän huonekojeena. Gira rajapinnan ansiosta kaikkia toimintoja on helppo käyttää. Gira Control 19 Clientia voidaan ohjata vastaavan järjestelmäpalvelun avulla Home Server 3 / Facility Server -sovelluksella. Näin Gira Control 19 Client voidaan siirtää energiaa säästävään valmiustilaan, kun et ole paikalla ja herättää jälleen, kun tulet kotiin (WakeonLan). Tämän lisäksi laitteella voidaan ohjata näytönsäästäjää tai käynnistää ja sulkea myös ulkoisia ohjelmia, kuten esim. verkkoselain. Järjestelmän muita monipuolisia käyttömahdollisuuksia on kuvattu vastaavassa dokumentaatiossa. Toiminnot Selkeä, useaan kertaan palkittu Gira rajapinta näyttää koko rakennustekniikan havainnollisella ja ymmärrettävällä tavalla kosketusnäytöllä, jonka ruudun läpimitta on kooltaan 47 cm [ 18,5"]. Näytöltä voidaan ohjata keskitetysti eri alueita, kuten valaistusta, sälekaihtimia, tuuletusta, lämmitystä ja kodin laitteita. Muita toimintoja ovat: valoyhdistelmien tallentaminen ja avaaminen, musiikin kuuntelu, internetsovellusten käyttö, sähköpostien näyttö sekä kulutuslaitteiden diagrammien laatiminen ja hälytysilmoitukset. Selkeä, intuitiivinen valikko-ohjaus mahdollistaa halutun toiminnon nopean löytämisen. Kaikkia toimintoja voi käyttää kahdelta tasolta. Lisätiedot ja käyttölaitteet aukeavat ponnahdusvalikkoon. Suurikokoista näyttöä on helppo lukea joka suunnasta, niin että sitä voivat käyttää yhtä hyvin lapset kuin aikuisetkin. Kapasitiivinen kosketusnäyttö on materiaaliltaan miellyttävän tuntuinen ja sitä on helppo käyttää. Lasisuojuksen alla olevan monivärisen, parametroitavan RGB-LED-näytölle saadaan näkyviin mitä erilaisimpia tietoja, kuten esim. uuden sähköpostiviestin saapu- minen, rajuilmavaroitukset ja paljon muutakin. Ovipuhelinjärjestelmä Integroimalla järjestelmään kaiuttimet ja mikrofoni voidaan Gira Control 19 Clientia käyttää myös huonekojeena audiovisuaalista viestintää varten. Toiminto voidaan sisällyttää Gira rajapintaan OPJ-IP-yhdyskäytävän avulla. Järjestelmään on integroitu värikamera tulevia sovelluksia varten. Asennus Gira Control 19 Client asennetaan seinään uppoasennuskotelossa. Kehykset ovat alumiinia ja lasia, saatavana ovat värit musta, valkoinen, minttu ja umbra. Gira Control 19 Client on varustettu laaja-alaisella verkkolaitteella ( V) ja se voidaan asentaa ylimääräisen 24 V DCtulon ansiosta myös olemassa oleviin Gira / Proface Server Client 15 -uppoasennuskoteloihin, niin että vanhemmat laitteistot saadaan vastaamaan tekniikan uusinta tasoa. Yhdistäminen Gira Home Server 3 / Facility Server -sovellukseen Gira Home Server 3 on talon ajotietokone. Se toimii rakennuksen koko KNX / EIB-asennuksen yhdyskäytävänä ja yhdistää nykyaikaisen rakennuksen toiminnot ja teknisen varustuksen korvaamattomalla tavalla, niin sisäisesti kuin ulkomaailmaankin. Se mahdollistaa KNX / EIB-toimintojen käytön modernimpien viestintävälineiden avulla. Gira Facility Server tarjoaa Gira Home Server 3:n kaikki toiminnot ja soveltuu huomattavasti suuremman muistitilansa ansiosta erinomaisesti ammattimaiseen käyttöön. Siihen voidaan tallentaa huomattavasti suurempia tietomääriä sekä toteuttaa monimutkaisempia visualisointeja. Tämän lisäksi Gira Facility Server voidaan liittää tarvittaessa verkkoihin ja yhdistää näin eri paikoissa sijaitsevat rakennukset ongelmattomasti toisiinsa. Tämä mahdollistaa paikallisten ja laaja-alaisempien sovellusten vaativan koordinoinnin. Rakennuksen hallinta Gira Home Server 3 / Facility Server -sovelluksen avulla SmartSensor Kosketusanturi Lämmitys Älypuhelin/ iphone Etäohjelmointi Keyless In Ovikoje Huonekoje KNX / EIBasennus Internet, ulkoinen iets Gira ovipuhelinjärjestelmä Valaistus Anturit Kännykkä PC Puhelin PC IP Sälekaihdin KNX / EIB Gira Home Server 3 Gira Facility Server I P TV TV Gira Control 19 Client Gira Control 9 Client Gira Control 19 Client Gira Control 9 Client I S D N I P IP Hälytys WLAN Intranet, sisäinen Käyttö puhelimitse IP-kamera PC / Mac PDA / ipod touch PC / Mac Revox multiroom system Gira OS Connect (Apple Mac) Ulkopuoliset järjestelmät

3 Gira Interface helppo tapa ohjata innovatiivista rakennustekniikkaa Kaikki laitteet, joita voidaan käyttää Gira Home Server 3:n ja Facility Serverin kautta, edustavat uutta, rakenteeltaan yhdenmukaista rajapintamuotoilua. Kaikkia toimintoja voi käyttää kahdelta tasolta. Selkeä valikko-ohjaus, jonka käytön oppii nopeasti ja intuitiivisesti, varmistaa, että tietoihin pääsee nopeasti käsiksi. Käyttöpinta on optimoitu eri tietovälineiden erilaisiin kuvakokoihin sopivaksi. Tästä syystä käyttöpinta on jaettu kolmeen alueeseen suurten kuvaruutujen lävistäjien, kuten Gira Control 19 Client, kohdalla. Tämä takaa ehdottoman mukavan ja vaivattoman käytön. Valittavana olevat värit ja yksilölliset taustakuvat mahdollistavat järjestelmien mukauttamisen käyttäjän yksilöllisiin tarpeisiin. Myös valikkokohdat Suosikit ja MyTouch voidaan laatia käyttäjän tarpeiden mukaan. Uuden Gira Home Server 3 / Facility Server -sovelluksen avulla voit käyttää vaivattomasti kaikkia talotekniikan toimintoja iphonen, ipod touchin tai ipadin avulla, GSM-, UMTS- tai WLAN-verkon välityksellä, niin rakennuksen sisä- kuin ulkopuoleltakin. Ohjaustaso Ohjaustaso on jaettu eri alueisiin, joita voidaan käyttää toisistaan riippumatta. Rakennuksen hallinta toteutetaan yksikön vasemmasta puoliskosta. Oikealta voidaan konfiguroida erilaisia yksilöllisiä toimintoja, kuten kamerat, uutispalvelut RSS-muodossa, säätiedotukset, sähköpostit, lämpötiladiagrammit sekä musiikin ohjaus. Gira Control 19 Client, lasi musta/alumiini [Muotoilu: Phoenix Design, Stuttgart; rajapinnan muotoilu: schmitz Visuelle Kommunikation]

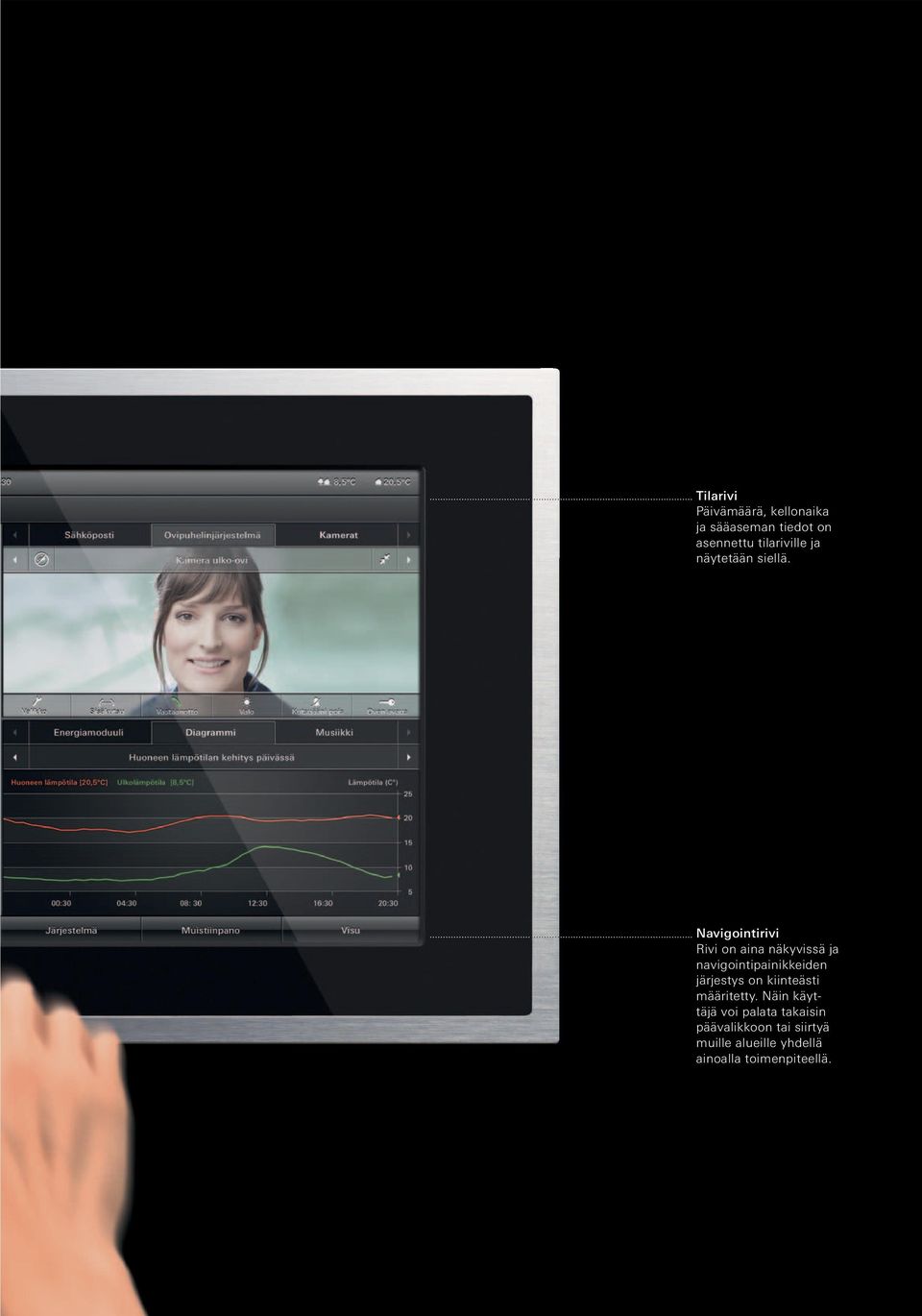

4 Tilarivi Päivämäärä, kellonaika ja sääaseman tiedot on asennettu tilariville ja näytetään siellä. Navigointirivi Rivi on aina näkyvissä ja navigointipainikkeiden järjestys on kiinteästi määritetty. Näin käyttäjä voi palata takaisin päävalikkoon tai siirtyä muille alueille yhdellä ainoalla toimenpiteellä.

5 Gira rajapinta nopea pääsy lukuisiin toimintoihin Toimintonäyttö Kaikki huoneessa sijaitsevat laitteet sekä niiden tila ovat hahmotettavissa yhdellä silmäyksellä. Kaikkia toimintoja voidaan käyttää suoraan tästä näytöstä. Ponnahdusvalikko Lisätiedot ja käyttölaitteet eivät avaudu uuteen näkymään, vaan luettelonäkymän alle ilmestyvään ponnahdusvalikkoon. Tämä takaa selkeän ja helpon käytettävyyden. Suosikit Valikkokohta "Suosikit" tarjoaa mahdollisuuden koota eniten käytetyt asetukset samaan paikkaan. Tänne voit tallentaa esim. valoyhdistelmiä tai usein käytettyjä toimintoja. Sähköposti Ovipuhelinjärjestelmä Kamera ulko-ovi Kamera Valikko Sisäkutsu Vastaanotto Valo Kutsuääni pois Oven avaus Ovipuhelinjärjestelmä Integroimalla järjestelmään kaiuttimet ja mikrofoni voidaan Gira Control 19 Clientia käyttää yhdessä Gira OPJ-IP-yhdyskäytävän kanssa myös huonekojeena audiovisuaalista viestintää varten. Musiikinohjaus Lempikappaleesi valmiina kuunneltaviksi heti kun pääset kotiin. Gira rajapintojen käyttöfilosofia mahdollistaa myös tämän. Järjestelmään on integroitu Media Plyerin suora ohjaus. Kamerat Yhdellä ainoalla toimenpiteellä näet, kuka puutarhassa tai portilla on: alueen eri kameroiden näkymät voidaan valita näytettäviksi. Internetpalvelut Ota jo aamulla selvää, onko sinun otettava sateenvarjo mukaan: rajapinnan kautta saat näkyviin RSS 2.0 -muodossa olevat sää- ja uutispalvelut. Energiamoduuli Voit verrata kulutusarvoja helposti ja selkeästi edellisvuoden vastaaviin arvoihin ja näet nopeasti, onko kaasun, veden tai sähkönkulutus hyväksytyissä lukemissa. Kulutustiedot Sähkön, veden, lämmitysöljyn ja kaasun käyttö- ja kulutusarvot tallennetaan jatkuvasti. Näin voit analysoida tilanteen kehittymistä, tehdä vertailulaskelmia ja tunnistaa säästämismahdollisuudet. Gira rajapinnan näytön muotoilu, käyttäjäystävällisyys ja käytettävyys on palkittu if gold award palkinnolla kategoriassa "digital media". [Rajapinnan muotoilu: schmitz Visuelle Kommunikation, Wuppertal]

6 Gira Giersiepen GmbH & Co. KG Sähköasennusjärjestelmät Industriegebiet Mermbach Dahlienstraße Radevormwald P.O. Box Radevormwald Saksa Puh. +49(0) Faksi +49(0) Gira Suomi Oy Merilux Ab Hyttimestarinkuja Espoo Puh (0) Faksi +358 (0) merilux@merilux.fi Tekniset tiedot Mitat: P L mm, korkeus seinästä 15 mm, Käyttöjärjestelmä: Windows embedded Järjestelmätiedot: INTEL Atom-prosessori 1,6 GHz 4 GB CF, sisäinen muisti 1 GB RAM 512 kb, L2 Cache Liitännät: 4 USB 2.0, 2 edessä, 2 takana 1 SD-korttiaukko SDHC, 32 GB saakka 2 RJ-45-liitäntää, gigabit-lan Näytön resoluutio: WXGA ( pikseliä), 16,7 miljoonaa väriä Kamera: 1,3 megapikseliä Lämpötila-alueet: Käyttö: 0 ºC ºC Varastointi: -20 ºC ºC Suhteellinen ilmankosteus: % +35 ºC:ssa, ei kastetta Jännitesyöttö: V~ AC, tai 24 V DC Tehonotto: maks. (100 % CPU) 39 W Valmiustila kork. 5 W Gira Control 19 Client: Tilausnro Valikoima Muotoillut kehykset, Gira Control 19 Lasi musta/alumiini: Tilausnro Lasi valkoinen/alumiini: Tilausnro Lasi minttu/alumiini: Tilausnro Lasi umbra/alumiini: Tilausnro Uppoasennuskotelo Gira Control 19:n asennusta varten Tilausnro Oikeus teknisiin muutoksiin pidätetään Lisätietoa saat Gira-tuoteluettelosta tai Internetistä osoitteesta Gira Control 19 Client, lasi valkoinen/alumiini Gira Control 19 Client, lasi minttu/alumiini Gira Control 19 Client, lasi umbra/alumiini Saksan muotoiluraati myönsi Gira Control 19 Clientille vuonna 2011 palkinnon luokassa "Interior Innovation". Tilausnro /
