1 Tuoteluettelo

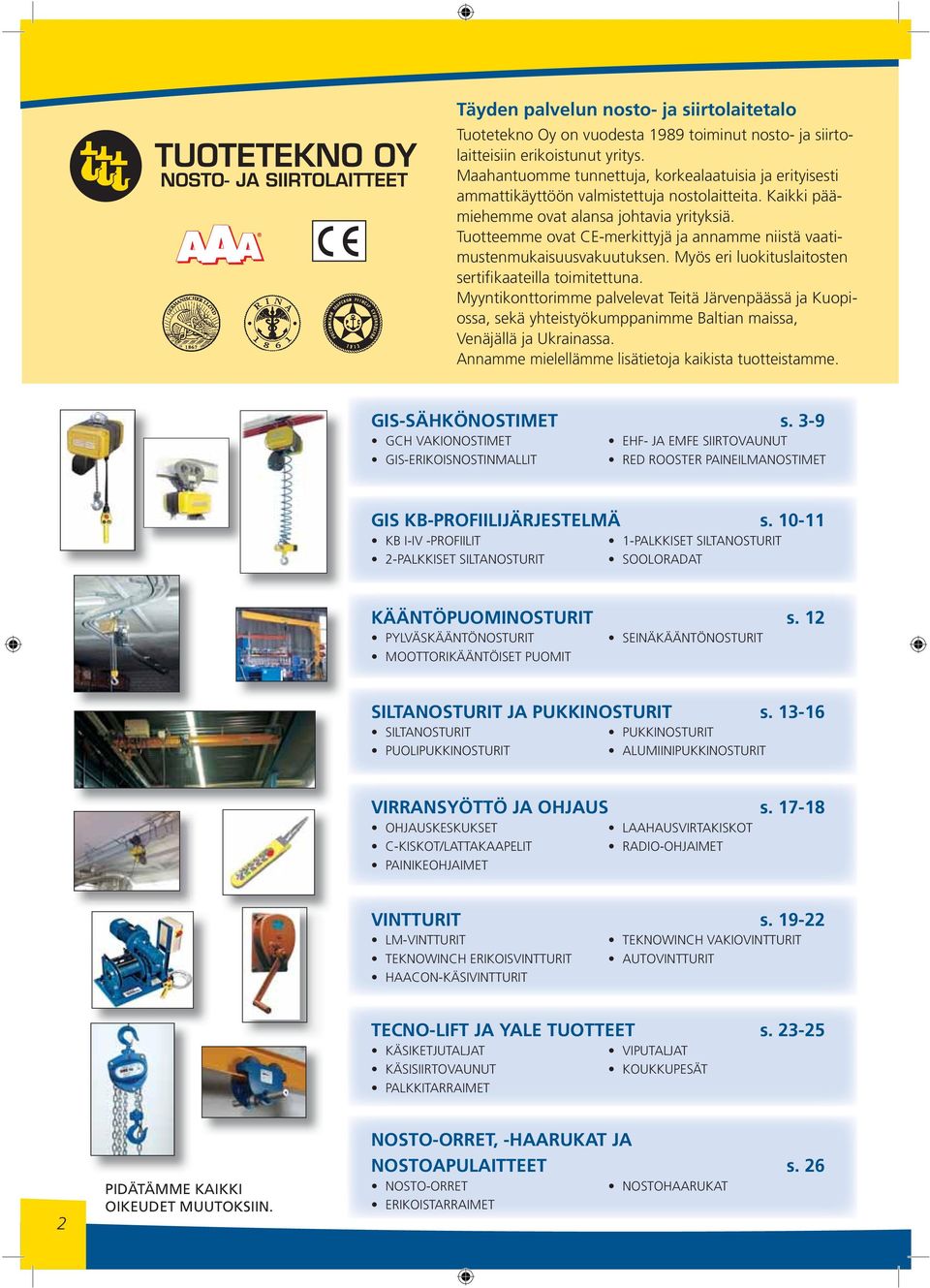

2 Täyden palvelun nosto- ja siirtolaitetalo Tuotetekno Oy on vuodesta 1989 toiminut nosto- ja siirtolaitteisiin erikoistunut yritys. Maahantuomme tunnettuja, korkealaatuisia ja erityisesti ammattikäyttöön valmistettuja nostolaitteita. Kaikki päämiehemme ovat alansa johtavia yrityksiä. Tuotteemme ovat CE-merkittyjä ja annamme niistä vaatimustenmukaisuusvakuutuksen. Myös eri luokituslaitosten sertifikaateilla toimitettuna. Myyntikonttorimme palvelevat Teitä Järvenpäässä ja Kuopiossa, sekä yhteistyökumppanimme Baltian maissa, Venäjällä ja Ukrainassa. Annamme mielellämme lisätietoja kaikista tuotteistamme. GIS-SÄHKÖNOSTIMET s. 3-9 GCH VAKIONOSTIMET EHF- JA EMFE SIIRTOVAUNUT GIS-ERIKOISNOSTINMALLIT RED ROOSTER PAINEILMANOSTIMET GIS KB-PROFIILIJÄRJESTELMÄ s KB I-IV -PROFIILIT 1-PALKKISET SILTANOSTURIT 2-PALKKISET SILTANOSTURIT SOOLORADAT KÄÄNTÖPUOMINOSTURIT s. 12 PYLVÄSKÄÄNTÖNOSTURIT SEINÄKÄÄNTÖNOSTURIT MOOTTORIKÄÄNTÖISET PUOMIT SILTANOSTURIT JA PUKKINOSTURIT s SILTANOSTURIT PUKKINOSTURIT PUOLIPUKKINOSTURIT ALUMIINIPUKKINOSTURIT VIRRANSYÖTTÖ JA OHJAUS s OHJAUSKESKUKSET LAAHAUSVIRTAKISKOT C-KISKOT/LATTAKAAPELIT RADIO-OHJAIMET PAINIKEOHJAIMET VINTTURIT s LM-VINTTURIT TEKNOWINCH VAKIOVINTTURIT TEKNOWINCH ERIKOISVINTTURIT AUTOVINTTURIT HAACON-KÄSIVINTTURIT TECNO-LIFT JA YALE TUOTTEET s KÄSIKETJUTALJAT VIPUTALJAT KÄSISIIRTOVAUNUT KOUKKUPESÄT PALKKITARRAIMET 2 PIDÄTÄMME KAIKKI OIKEUDET MUUTOKSIIN. NOSTO-ORRET, -HAARUKAT JA NOSTOAPULAITTEET s. 26 NOSTO-ORRET NOSTOHAARUKAT ERIKOISTARRAIMET

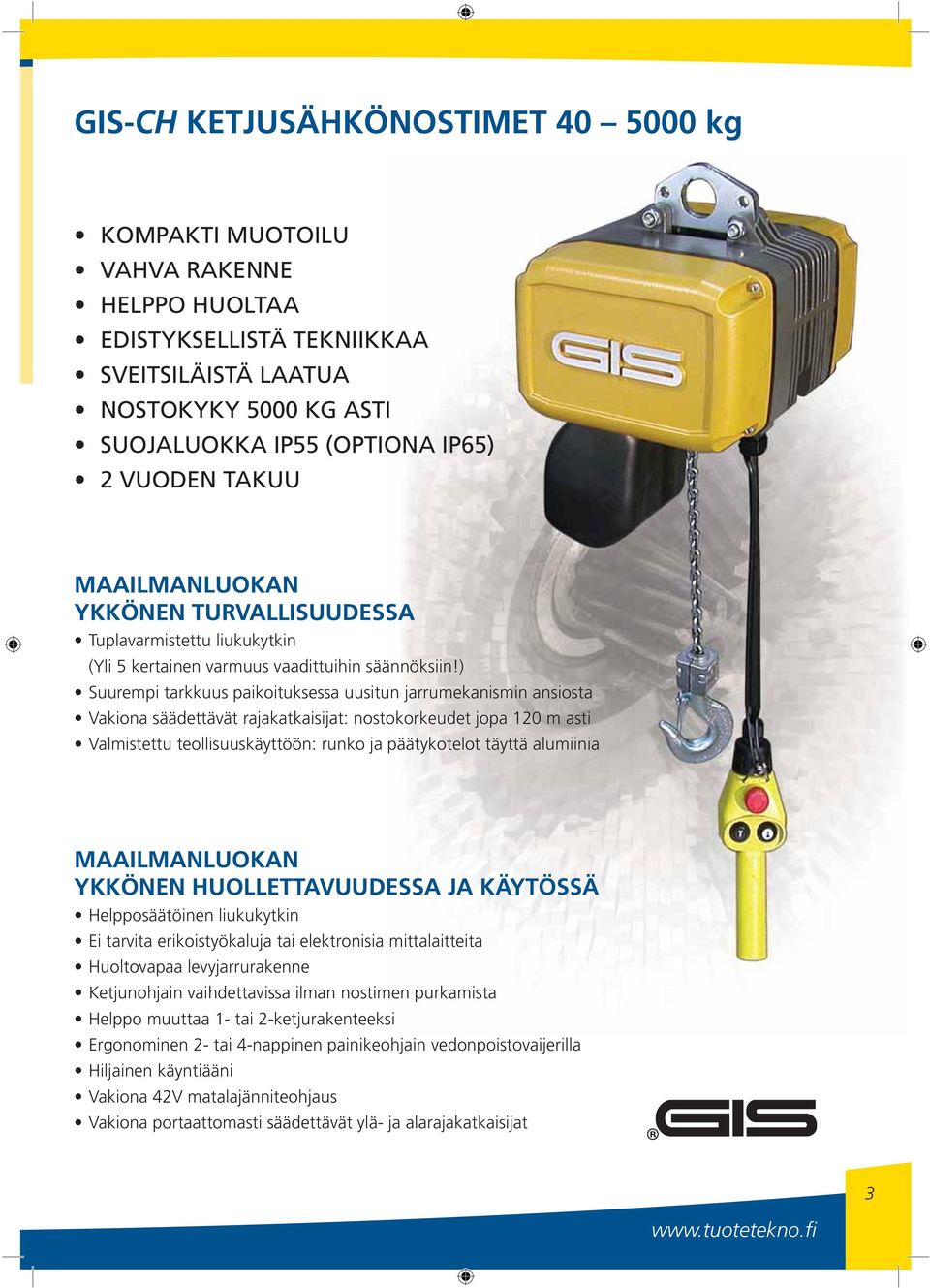

3 GIS-CH KETJUSÄHKÖNOSTIMET kg KOMPAKTI MUOTOILU VAHVA RAKENNE HELPPO HUOLTAA EDISTYKSELLISTÄ TEKNIIKKAA SVEITSILÄISTÄ LAATUA NOSTOKYKY 5000 KG ASTI SUOJALUOKKA IP55 (OPTIONA IP65) 2 VUODEN TAKUU MAAILMANLUOKAN YKKÖNEN TURVALLISUUDESSA Tuplavarmistettu liukukytkin (Yli 5 kertainen varmuus vaadittuihin säännöksiin!) Suurempi tarkkuus paikoituksessa uusitun jarrumekanismin ansiosta Vakiona säädettävät rajakatkaisijat: nostokorkeudet jopa 120 m asti Valmistettu teollisuuskäyttöön: runko ja päätykotelot täyttä alumiinia MAAILMANLUOKAN YKKÖNEN HUOLLETTAVUUDESSA JA KÄYTÖSSÄ Helpposäätöinen liukukytkin Ei tarvita erikoistyökaluja tai elektronisia mittalaitteita Huoltovapaa levyjarrurakenne Ketjunohjain vaihdettavissa ilman nostimen purkamista Helppo muuttaa 1- tai 2-ketjurakenteeksi Ergonominen 2- tai 4-nappinen painikeohjain vedonpoistovaijerilla Hiljainen käyntiääni Vakiona 42V matalajänniteohjaus Vakiona portaattomasti säädettävät ylä- ja alarajakatkaisijat 3

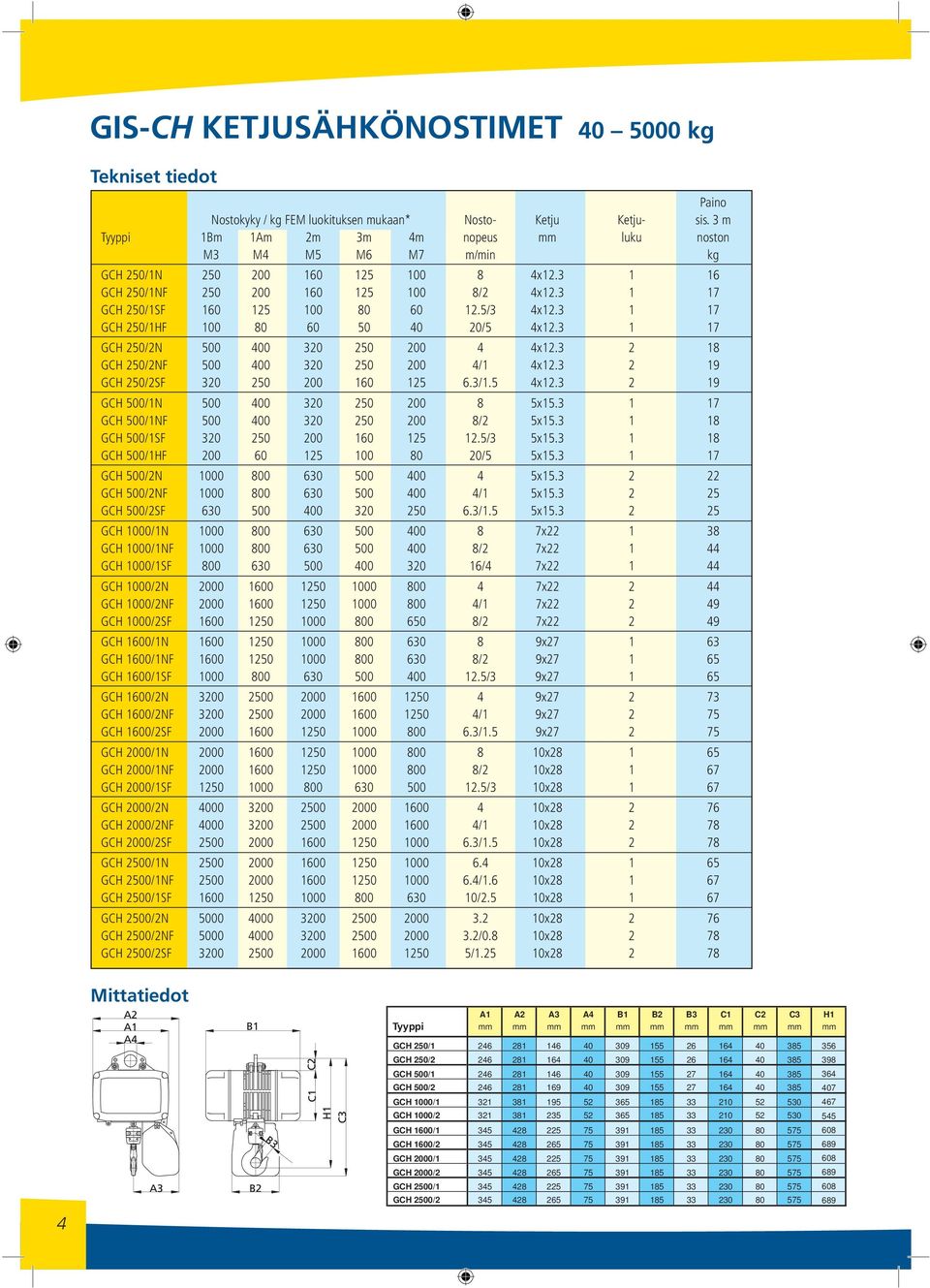

4 GIS-CH KETJUSÄHKÖNOSTIMET kg Tekniset tiedot Paino Nostokyky / kg FEM luokituksen mukaan* Nosto- Ketju Ketju- sis. 3 m Tyyppi 1Bm 1Am 2m 3m 4m nopeus mm luku noston M3 M4 M5 M6 M7 m/min kg GCH 250/1N x GCH 250/1NF /2 4x GCH 250/1SF /3 4x GCH 250/1HF /5 4x GCH 250/2N x GCH 250/2NF /1 4x GCH 250/2SF /1.5 4x GCH 500/1N x GCH 500/1NF /2 5x GCH 500/1SF /3 5x GCH 500/1HF /5 5x GCH 500/2N x GCH 500/2NF /1 5x GCH 500/2SF /1.5 5x GCH 1000/1N x GCH 1000/1NF /2 7x GCH 1000/1SF /4 7x GCH 1000/2N x GCH 1000/2NF /1 7x GCH 1000/2SF /2 7x GCH 1600/1N x GCH 1600/1NF /2 9x GCH 1600/1SF /3 9x GCH 1600/2N x GCH 1600/2NF /1 9x GCH 1600/2SF /1.5 9x GCH 2000/1N x GCH 2000/1NF /2 10x GCH 2000/1SF /3 10x GCH 2000/2N x GCH 2000/2NF /1 10x GCH 2000/2SF /1.5 10x GCH 2500/1N x GCH 2500/1NF /1.6 10x GCH 2500/1SF /2.5 10x GCH 2500/2N x GCH 2500/2NF /0.8 10x GCH 2500/2SF / x Mittatiedot Tyyppi A1 A2 A3 A4 B1 B2 B3 C1 C2 C3 H1 mm mm mm mm mm mm mm mm mm mm mm 4 GCH 250/ GCH 250/ GCH 500/ GCH 500/ GCH 1000/ GCH 1000/ GCH 1600/ GCH 1600/ GCH 2000/ GCH 2000/ GCH 2500/ GCH 2500/

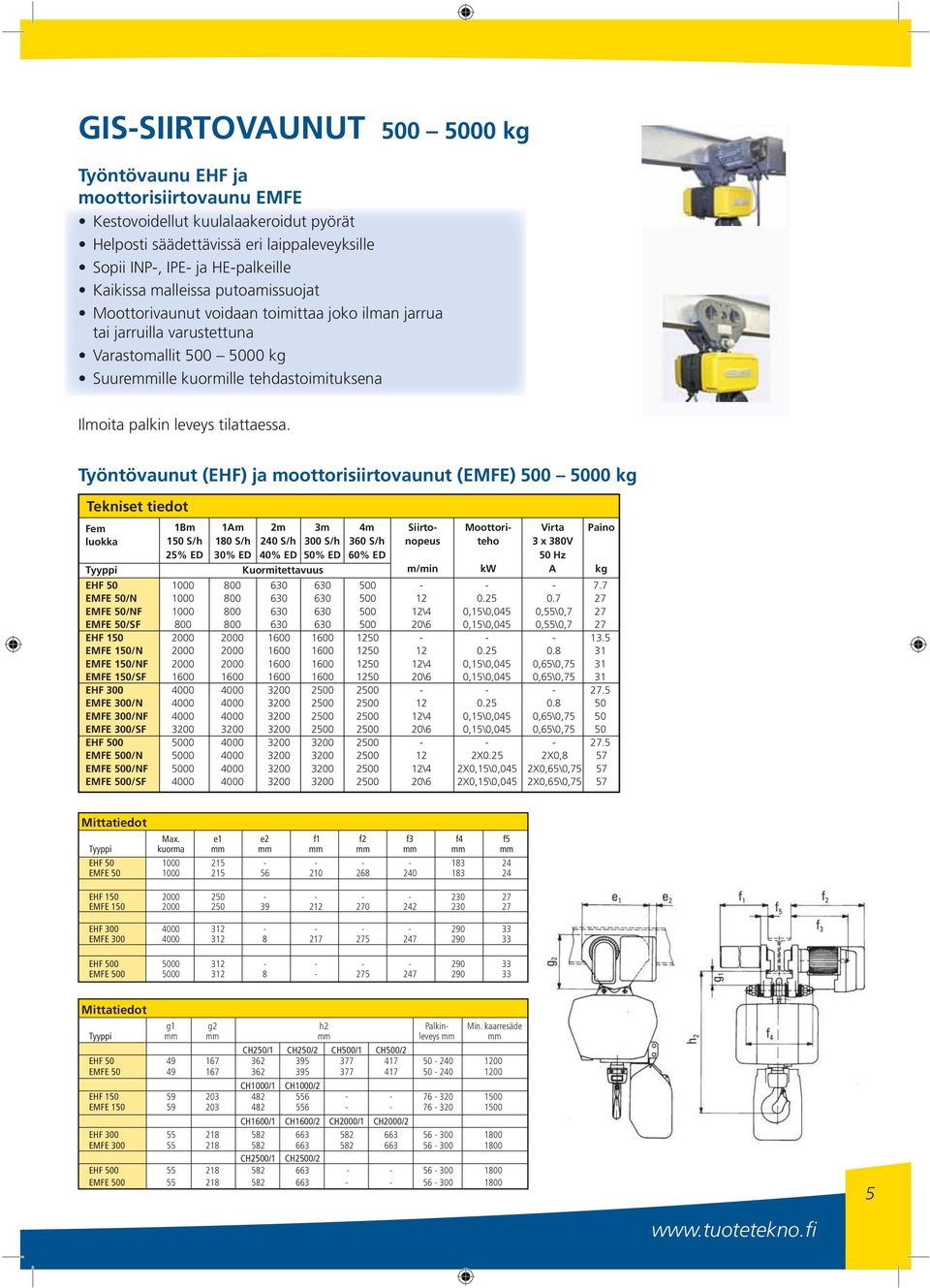

5 GIS-SIIRTOVAUNUT kg Työntövaunu EHF ja moottorisiirtovaunu EMFE Kestovoidellut kuulalaakeroidut pyörät Helposti säädettävissä eri laippaleveyksille Sopii INP-, IPE- ja HE-palkeille Kaikissa malleissa putoamissuojat Moottorivaunut voidaan toimittaa joko ilman jarrua tai jarruilla varustettuna Varastomallit kg Suuremmille kuormille tehdastoimituksena Ilmoita palkin leveys tilattaessa. Työntövaunut (EHF) ja moottorisiirtovaunut (EMFE) kg Tekniset tiedot Fem luokka Tyyppi 1Bm 150 S/h 25% ED 1Am 180 S/h 30% ED 2m 240 S/h 40% ED 3m 300 S/h 50% ED Kuormitettavuus 4m 360 S/h 60% ED m/min Siirtonopeus Moottoriteho EHF EMFE 50/N EMFE 50/NF \4 0,15\0,045 0,55\0,7 27 EMFE 50/SF \6 0,15\0,045 0,55\0,7 27 EHF EMFE 150/N EMFE 150/NF \4 0,15\0,045 0,65\0,75 31 EMFE 150/SF \6 0,15\0,045 0,65\0,75 31 EHF EMFE 300/N EMFE 300/NF \4 0,15\0,045 0,65\0,75 50 EMFE 300/SF \6 0,15\0,045 0,65\0,75 50 EHF EMFE 500/N X0.25 2X0,8 57 EMFE 500/NF \4 2X0,15\0,045 2X0,65\0,75 57 EMFE 500/SF \6 2X0,15\0,045 2X0,65\0,75 57 kw Virta 3 x 380V 50 Hz A Paino kg Mittatiedot Max. e1 e2 f1 f2 f3 f4 f5 Tyyppi kuorma mm mm mm mm mm mm mm EHF EMFE EHF EMFE EHF EMFE EHF EMFE Mittatiedot g1 g2 h2 Palkin- Min. kaarresäde Tyyppi mm mm mm leveys mm mm CH250/1 CH250/2 CH500/1 CH500/2 EHF EMFE CH1000/1 CH1000/2 EHF EMFE CH1600/1 CH1600/2 CH2000/1 CH2000/2 EHF EMFE CH2500/1 CH2500/2 EHF EMFE

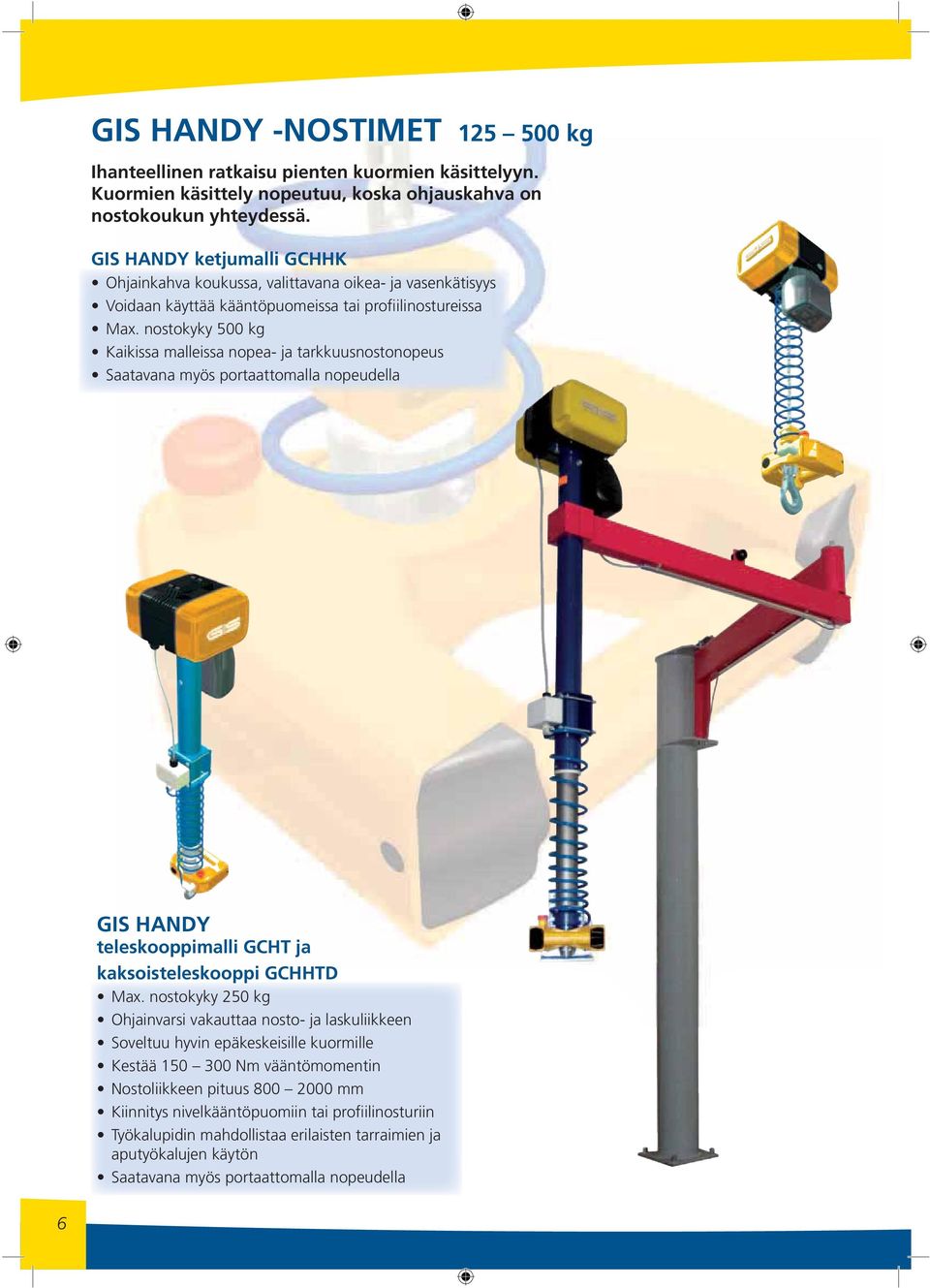

6 GIS HANDY -NOSTIMET kg Ihanteellinen ratkaisu pienten kuormien käsittelyyn. Kuormien käsittely nopeutuu, koska ohjauskahva on nostokoukun yhteydessä. GIS HANDY ketjumalli GCHHK Ohjainkahva koukussa, valittavana oikea- ja vasenkätisyys Voidaan käyttää kääntöpuomeissa tai profiilinostureissa Max. nostokyky 500 kg Kaikissa malleissa nopea- ja tarkkuusnostonopeus Saatavana myös portaattomalla nopeudella GIS HANDY teleskooppimalli GCHT ja kaksoisteleskooppi GCHHTD Max. nostokyky 250 kg Ohjainvarsi vakauttaa nosto- ja laskuliikkeen Soveltuu hyvin epäkeskeisille kuormille Kestää Nm vääntömomentin Nostoliikkeen pituus mm Kiinnitys nivelkääntöpuomiin tai profiilinosturiin Työkalupidin mahdollistaa erilaisten tarraimien ja aputyökalujen käytön Saatavana myös portaattomalla nopeudella 6

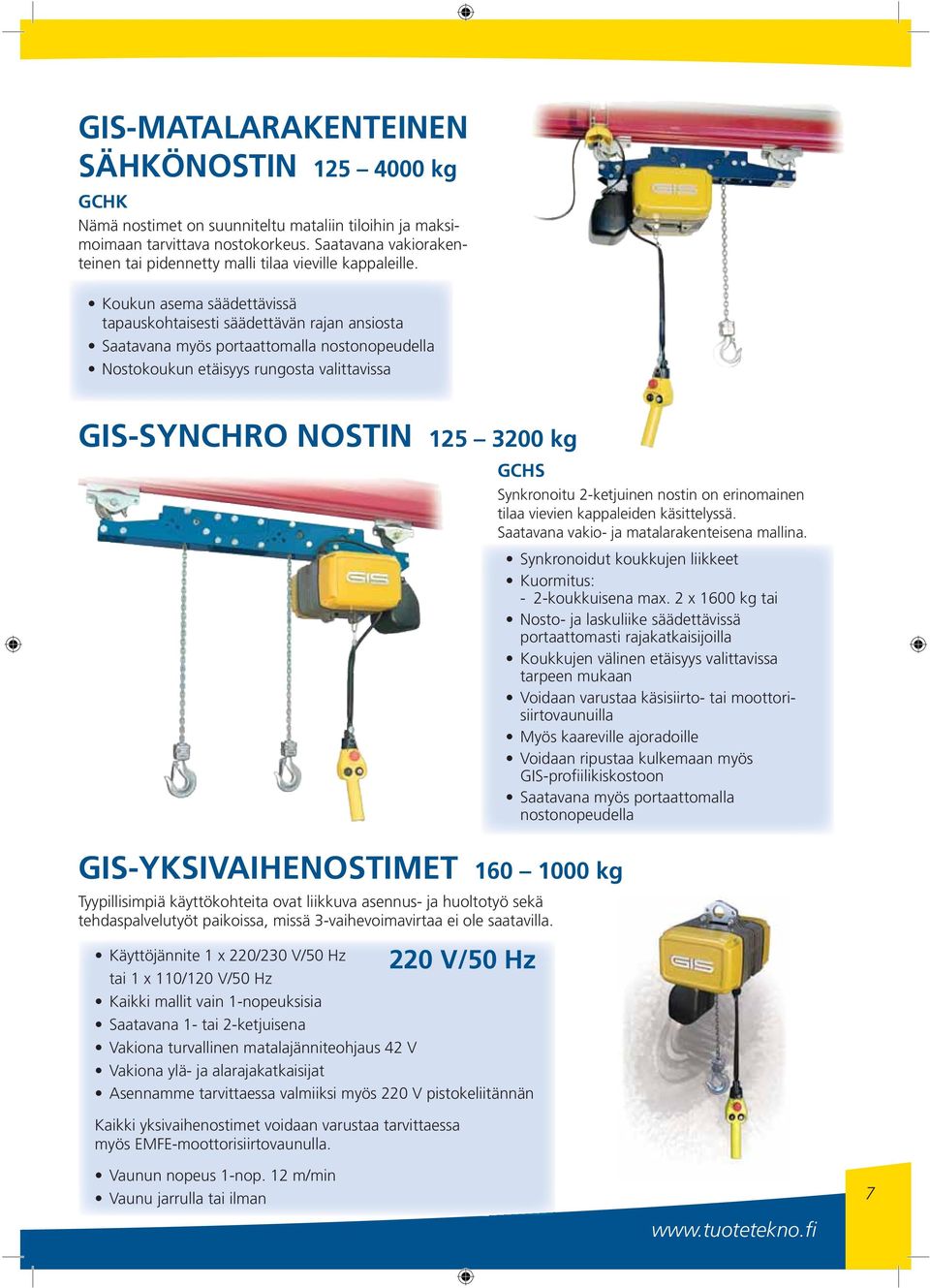

7 GIS-MATALARAKENTEINEN SÄHKÖNOSTIN kg GCHK Nämä nostimet on suunniteltu mataliin tiloihin ja maksimoimaan tarvittava nostokorkeus. Saatavana vakiorakenteinen tai pidennetty malli tilaa vieville kappaleille. Koukun asema säädettävissä tapauskohtaisesti säädettävän rajan ansiosta Saatavana myös portaattomalla nostonopeudella Nostokoukun etäisyys rungosta valittavissa GIS-SYNCHRO NOSTIN kg GIS-YKSIVAIHENOSTIMET kg Tyypillisimpiä käyttökohteita ovat liikkuva asennus- ja huoltotyö sekä tehdaspalvelutyöt paikoissa, missä 3-vaihevoimavirtaa ei ole saatavilla. Käyttöjännite 1 x 220/230 V/50 Hz tai 1 x 110/120 V/50 Hz Kaikki mallit vain 1-nopeuksisia Saatavana 1- tai 2-ketjuisena Vakiona turvallinen matalajänniteohjaus 42 V Vakiona ylä- ja alarajakatkaisijat Asennamme tarvittaessa valmiiksi myös 220 V pistokeliitännän Kaikki yksivaihenostimet voidaan varustaa tarvittaessa myös EMFE-moottorisiirtovaunulla. 220 V/50 Hz GCHS Synkronoitu 2-ketjuinen nostin on erinomainen tilaa vievien kappaleiden käsittelyssä. Saatavana vakio- ja matalarakenteisena mallina. Synkronoidut koukkujen liikkeet Kuormitus: - 2-koukkuisena max. 2 x 1600 kg tai Nosto- ja laskuliike säädettävissä portaattomasti rajakatkaisijoilla Koukkujen välinen etäisyys valittavissa tarpeen mukaan Voidaan varustaa käsisiirto- tai moottorisiirtovaunuilla Myös kaareville ajoradoille Voidaan ripustaa kulkemaan myös GIS-profiilikiskostoon Saatavana myös portaattomalla nostonopeudella Vaunun nopeus 1-nop. 12 m/min Vaunu jarrulla tai ilman 7

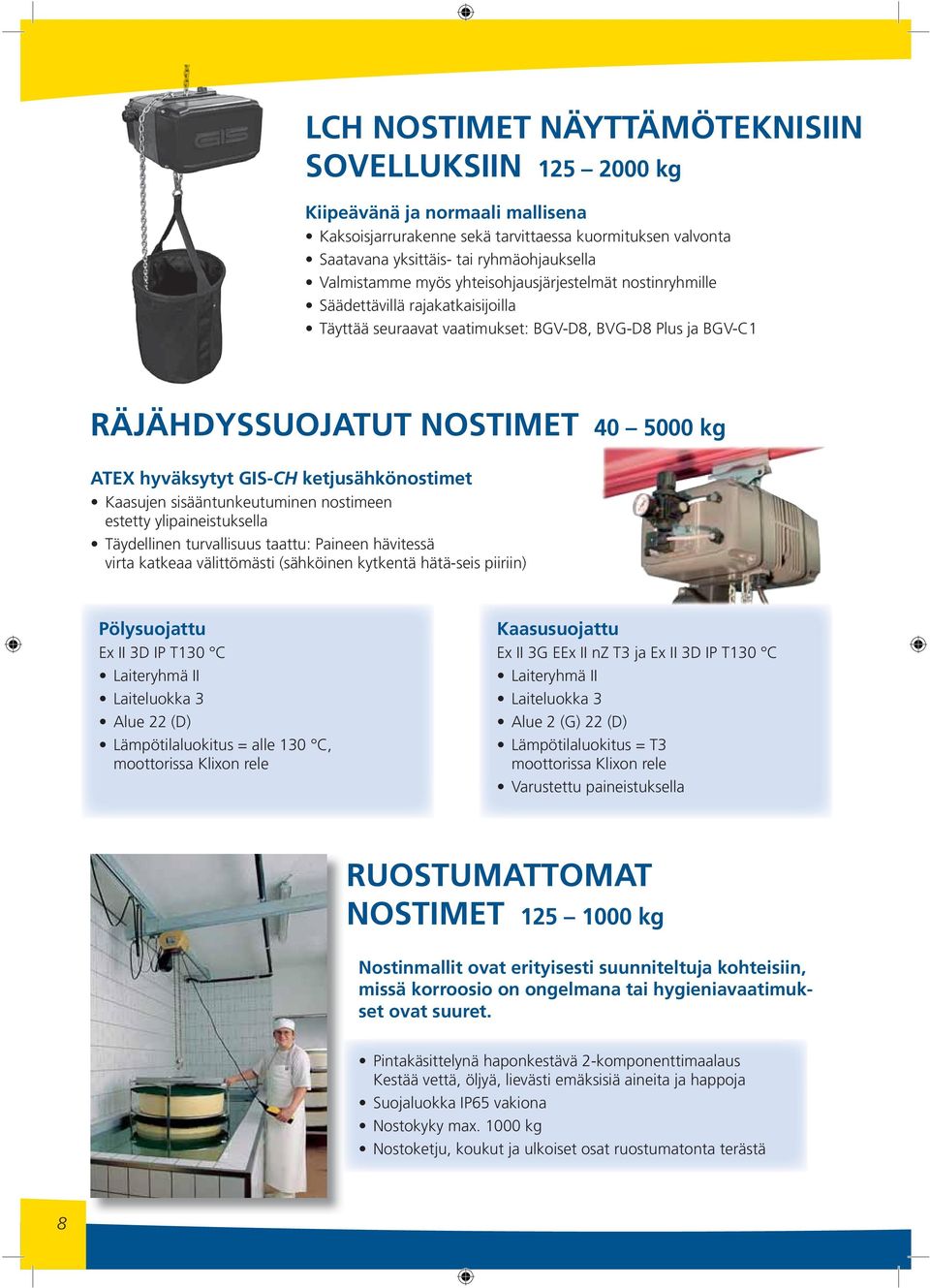

8 LCH NOSTIMET NÄYTTÄMÖTEKNISIIN SOVELLUKSIIN kg Kiipeävänä ja normaali mallisena Kaksoisjarrurakenne sekä tarvittaessa kuormituksen valvonta Saatavana yksittäis- tai ryhmäohjauksella Valmistamme myös yhteisohjausjärjestelmät nostinryhmille Säädettävillä rajakatkaisijoilla Täyttää seuraavat vaatimukset: BGV-D8, BVG-D8 Plus ja BGV-C1 RÄJÄHDYSSUOJATUT NOSTIMET kg ATEX hyväksytyt GIS-CH ketjusähkönostimet Kaasujen sisääntunkeutuminen nostimeen estetty ylipaineistuksella Täydellinen turvallisuus taattu: Paineen hävitessä virta katkeaa välittömästi (sähköinen kytkentä hätä-seis piiriin) Pölysuojattu Ex II 3D IP T130 C Laiteryhmä II Laiteluokka 3 Alue 22 (D) Lämpötilaluokitus = alle 130 C, moottorissa Klixon rele Kaasusuojattu Ex II 3G EEx II nz T3 ja Ex II 3D IP T130 C Laiteryhmä II Laiteluokka 3 Alue 2 (G) 22 (D) Lämpötilaluokitus = T3 moottorissa Klixon rele Varustettu paineistuksella RUOSTUMATTOMAT NOSTIMET kg Nostinmallit ovat erityisesti suunniteltuja kohteisiin, missä korroosio on ongelmana tai hygieniavaatimukset ovat suuret. Pintakäsittelynä haponkestävä 2-komponenttimaalaus Kestää vettä, öljyä, lievästi emäksisiä aineita ja happoja Suojaluokka IP65 vakiona Nostokyky max kg Nostoketju, koukut ja ulkoiset osat ruostumatonta terästä 8

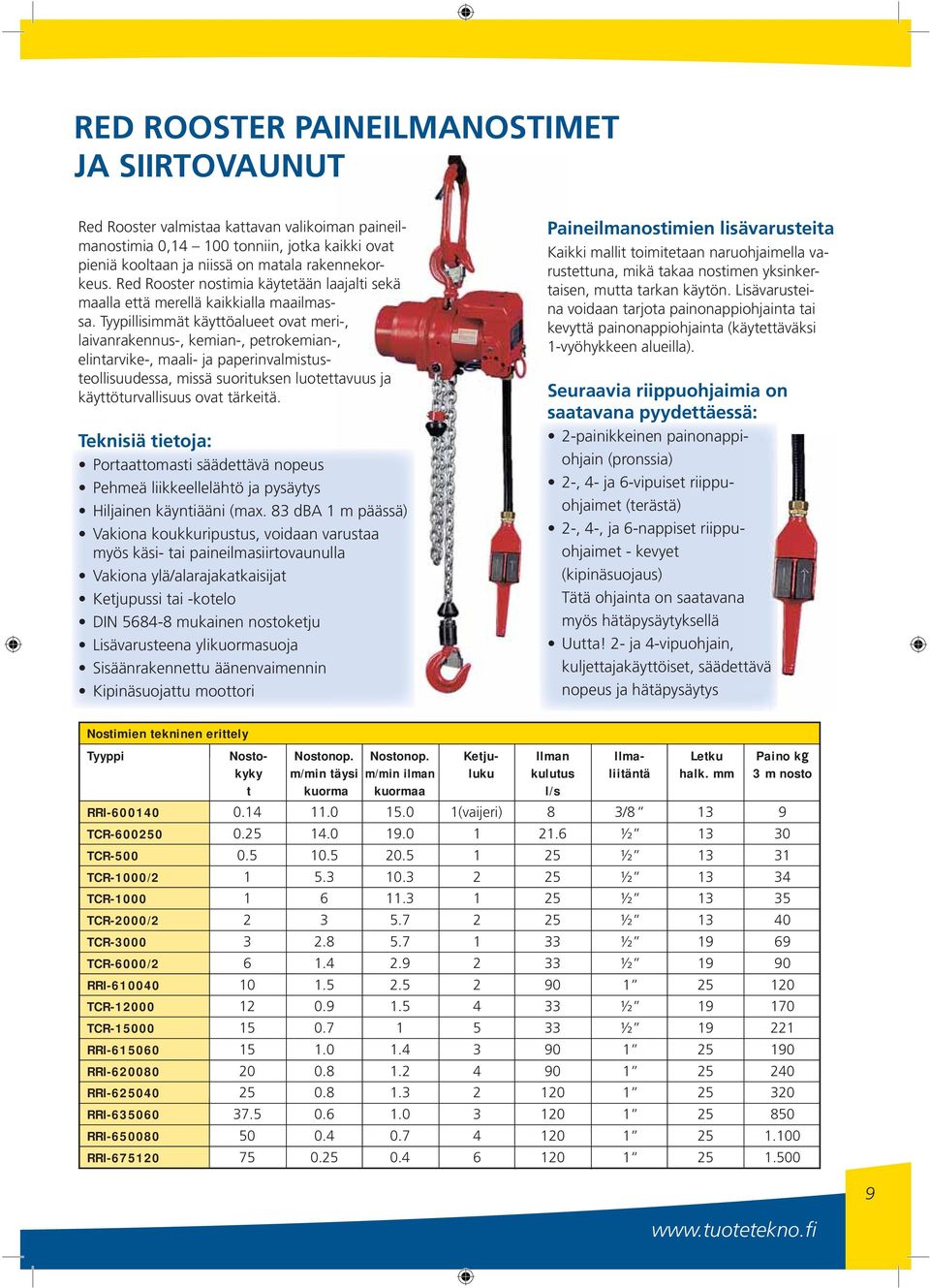

9 RED ROOSTER PAINEILMANOSTIMET JA SIIRTOVAUNUT Red Rooster valmistaa kattavan valikoiman paineilmanostimia 0, tonniin, jotka kaikki ovat pieniä kooltaan ja niissä on matala rakennekorkeus. Red Rooster nostimia käytetään laajalti sekä maalla että merellä kaikkialla maailmassa. Tyypillisimmät käyttöalueet ovat meri-, laivanrakennus-, kemian-, petrokemian-, elintarvike-, maali- ja paperinvalmistusteollisuudessa, missä suorituksen luotettavuus ja käyttöturvallisuus ovat tärkeitä. Teknisiä tietoja: Portaattomasti säädettävä nopeus Pehmeä liikkeellelähtö ja pysäytys Hiljainen käyntiääni (max. 83 dba 1 m päässä) Vakiona koukkuripustus, voidaan varustaa myös käsi- tai paineilmasiirtovaunulla Vakiona ylä/alarajakatkaisijat Ketjupussi tai -kotelo DIN mukainen nostoketju Lisävarusteena ylikuormasuoja Sisäänrakennettu äänenvaimennin Kipinäsuojattu moottori Paineilmanostimien lisävarusteita Kaikki mallit toimitetaan naruohjaimella varustettuna, mikä takaa nostimen yksinkertaisen, mutta tarkan käytön. Lisävarusteina voidaan tarjota painonappiohjainta tai kevyttä painonappiohjainta (käytettäväksi 1-vyöhykkeen alueilla). Seuraavia riippuohjaimia on saatavana pyydettäessä: 2-painikkeinen painonappiohjain (pronssia) 2-, 4- ja 6-vipuiset riippuohjaimet (terästä) 2-, 4-, ja 6-nappiset riippuohjaimet - kevyet (kipinäsuojaus) Tätä ohjainta on saatavana myös hätäpysäytyksellä Uutta! 2- ja 4-vipuohjain, kuljettajakäyttöiset, säädettävä nopeus ja hätäpysäytys Nostimien tekninen erittely Tyyppi Nosto- Nostonop. Nostonop. Ketju- Ilman Ilma- Letku Paino kg kyky m/min täysi m/min ilman luku kulutus liitäntä halk. mm 3 m nosto t kuorma kuormaa l/s RRI (vaijeri) 8 3/ TCR ½ TCR ½ TCR-1000/ ½ TCR ½ TCR-2000/ ½ TCR ½ TCR-6000/ ½ RRI TCR ½ TCR ½ RRI RRI RRI RRI RRI RRI

10 GIS KB-PROFIILIJÄRJESTELMÄ kg Patentoitu yksiosainen putkiprofiili Patentoitu putkiprofiili muodostaa uuden GIS KB -nosturijärjestelmän ytimen. Se tehdään yhdestä metallikappaleesta kylmävalssaamalla ja siihen jätetään ylöspäin avoin lohenpyrstöura. Tämä ura yhdessä suurten painosäästöjen kanssa yksinkertaistaa kokoonpanoa huomattavasti tämän hetkisiin järjestelmiin verrattuna. 4 profiilikokoa KB I KB IV Max. kuorma 2000 kg KB I ja II max. pituus 8 m KB III ja IV max. pituus 12 m Kaikki osat ruuvikiinnitteisiä; hitsausta ei tarvita Käsi- tai moottorivaunusiirto Useita eri riipustusvaihtoehtoja Vaunujen ja pyörästöjen pehmeä liikkuminen varmistettu synteettisillä rullilla Virransyöttö lattakaapelilla, erillisellä C-kiskolla tai laahausvirtakiskolla saatavana myös galvanoituna GIS KB-PROFIILISOOLORADAT kg 1-kiskojärjestelmät voidaan reitittää jouhevasti käyttämällä kaarteita ja vaihteita. Virransyöttö saadaan profiilin, rinnakkaisen C-kiskon tai laahausvirtakiskon kautta. Nostinvaunun siirto käsin tai sähköisesti. T 10

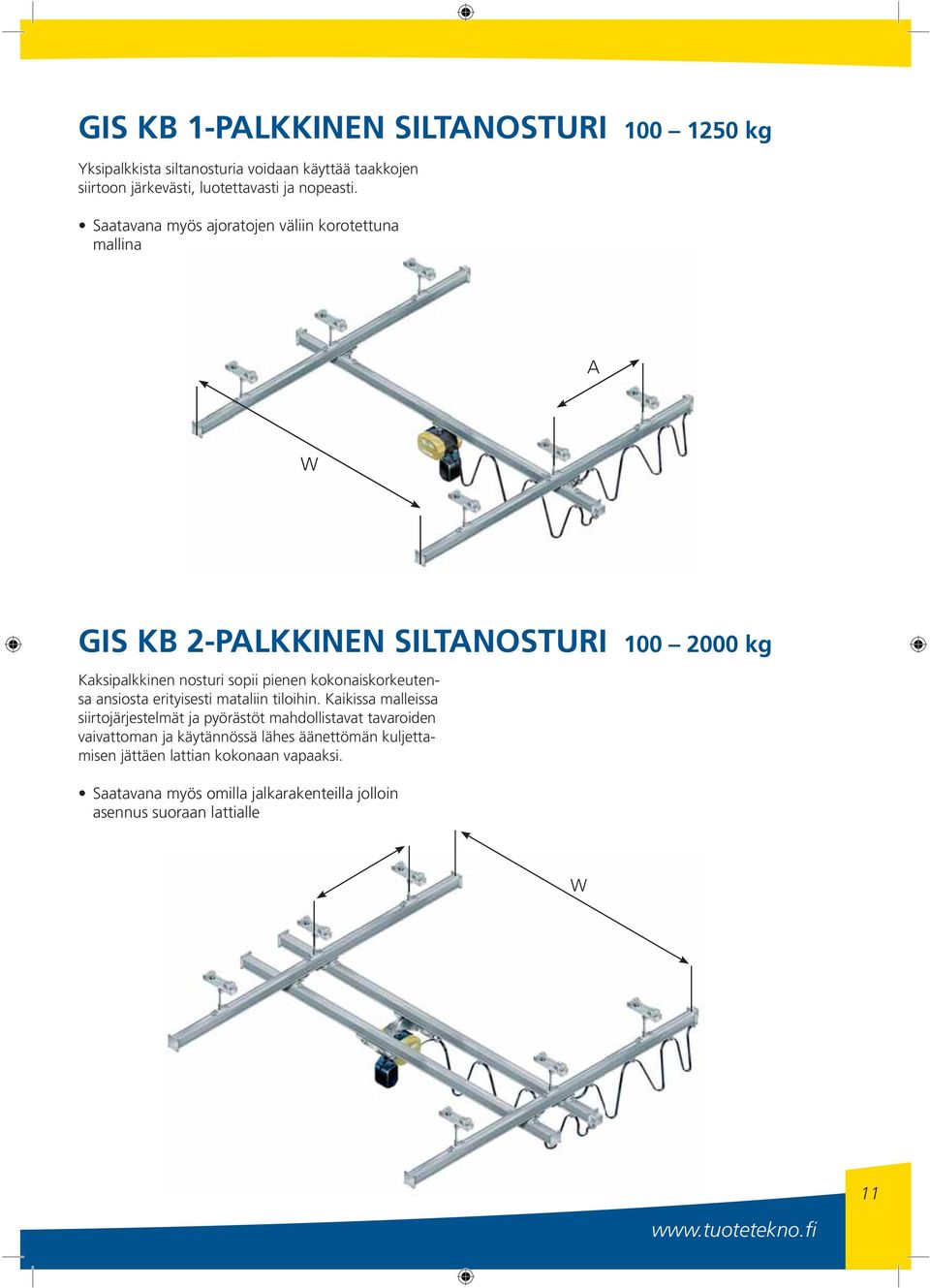

11 GIS KB 1-PALKKINEN SILTANOSTURI kg Yksipalkkista siltanosturia voidaan käyttää taakkojen siirtoon järkevästi, luotettavasti ja nopeasti. Saatavana myös ajoratojen väliin korotettuna mallina A W GIS KB 2-PALKKINEN SILTANOSTURI kg Kaksipalkkinen nosturi sopii pienen kokonaiskorkeutensa ansiosta erityisesti mataliin tiloihin. Kaikissa malleissa siirtojärjestelmät ja pyörästöt mahdollistavat tavaroiden vaivattoman ja käytännössä lähes äänettömän kuljettamisen jättäen lattian kokonaan vapaaksi. Saatavana myös omilla jalkarakenteilla jolloin asennus suoraan lattialle W 11

12 KÄÄNTÖPUOMINOSTURIT kg Puomin ulottuma 1-12 m Puomin kääntökulmat vakiona 180, 270 tai 360 Kääntöpuomina C-profiili tai I-palkkirakenne Ylä- tai alatuettuna Pylvään ja puomin rakennekorkeus mitoitetaan tapauskohtaisesti Puomin kääntö käsin tai moottorikääntöisenä Ylätuetut SKY-profiiliseinäkääntönosturit puomi GIS KB -profiilista kuormille kg ulottumille 2 8 m Ylätuetut PKY-profiilipylväskääntönosturit puomi GIS KB -profiilista kuormille kg ulottumille 2 8 m k Rmax. k Rmax. n m n h e H d h A b a r p A C H a r 800 C Hn p BxB Alatuetut SKA-seinäkääntönosturit puomi I-palkkia kuormille kg ulottumille 2 12 m SAATAVANA MYÖS MOOTTORIKÄÄNTÖISENÄ 180 KÄÄNTYVÄLLÄ PUOMILLA Alatuetut PKA-pylväskääntönosturit puomi I-palkkia kuormille kg ulottumille 2 12 m SAATAVANA MYÖS MOOTTORIKÄÄNTÖISENÄ 180 KÄÄNTYVÄLLÄ PUOMILLA 12

13 SILTANOSTURIT kg Teknisiä tietoja: Kuormille kg Jänneväli max. 15 m Ajoradan päällä kulkevana tai riippuvarakenteisena mallina 1- tai 2-palkkisella pääkannattajalla Siirtoliikkeet 1- tai 2-nopeuksisena tai portaattomasti Myös käsi-, ketju-, tai paineilmasiirrtoisena Ohjausvaihtoehtoina riippupainike- tai radio-ohjaus. Myös kahden sillan yhteisohjaus mahdollisuus 1. Pääkannattaja, pituus max 15 m 2. Sillan siirtomoottorit, varustettu jarrulla 3. Nostimen siirtovaunu, 1- tai 2-nopeuksisena tai portaattomasti 4. GIS-sähkönostin, 1- tai 2-nopeuksisena tai portaattomasti 5. Ohjauskeskus taajuusmuuttajalla, optiona radio-ohjauksella 6. Painikeohjain varustettuna moninapaliittimellä 7. C-kisko/lattakaapeli virtasyöttö 8. Painikeohjain liikkuu omalla c-kiskollaan 9. Liikuteltavat UniEnd-liikkeenrajoittimet siirtovaunulle 10. Säädettävä mukaanottorauta ajoradan virransyötölle 11. Päätytelit varustettu törmäyspuskureilla 12. Tecno PN pyöräpesät, saatavana myös irrallisena MITOITAMME SILTANOSTURIT asiakkaan erityistoivomukset huomioiden ja noudattaen EN-standardien asettamia vaatimuksia. Suunnittelu ja lujuuslaskennat Asennukset Käyttöönotto- ja määräaikaistarkastukset Huollot Nostureiden modernisointi Riippuvarakenteinen siltanosturi 13

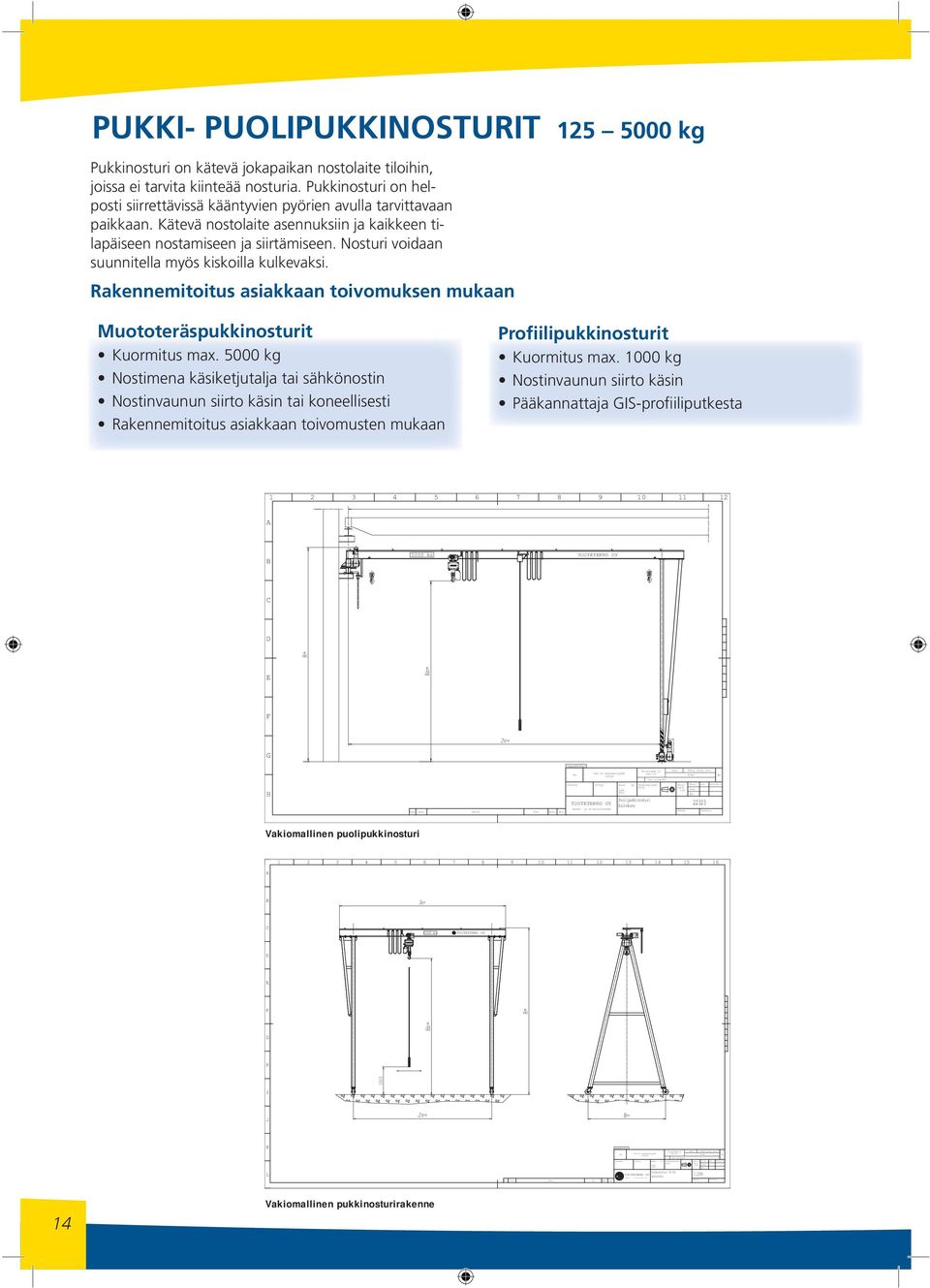

14 Merkki Kenttä Muutos Pvm. Muutt. Hyv. Osa Osan tai kokoonpanoryhmän nimitys Valmiste Liittyy Massa kg Lask. Punn. Nosto- ja siirtolaitteet Piirustuksen ja osan n:o Osan lajimerkki Toleroimattomat mitat Laatu OSALUETTELO Piirustuksen ja Laatu Muoto, mitat, malli Osan tai kokoonpanoryhmän Osa osan n:o nimitys Aines Kpl Osan lajimerkki Valmiste Liittyy Massa kg Toleroimattomat Mittakaava Piirt. JLa mitat Lask. 1:25 Tark. Punn. Hyv. Mittakaava Piirt. JLa :20 Tark. Hyv. Korvaa Muoto, mitat, malli Aines Korvattu Kpl PUKKI- PUOLIPUKKINOSTURIT kg Pukkinosturi on kätevä jokapaikan nostolaite tiloihin, joissa ei tarvita kiinteää nosturia. Pukkinosturi on helposti siirrettävissä kääntyvien pyörien avulla tarvittavaan paikkaan. Kätevä nostolaite asennuksiin ja kaikkeen tilapäiseen nostamiseen ja siirtämiseen. Nosturi voidaan suunnitella myös kiskoilla kulkevaksi. Rakennemitoitus asiakkaan toivomuksen mukaan Muototeräspukkinosturit Kuormitus max kg Nostimena käsiketjutalja tai sähkönostin Nostinvaunun siirto käsin tai koneellisesti Rakennemitoitus asiakkaan toivomusten mukaan Profiilipukkinosturit Kuormitus max kg Nostinvaunun siirto käsin Pääkannattaja GIS-profiiliputkesta A B 5000 kg TUOTETEKNO OY C D H= E Hn= F Jv= G H Puolipukkinosturi TUOTETEKNO OY Esitekuva Nosto- ja siirtolaitteet Korvaa Merkki Kenttä Muutos Pvm. Muutt. Hyv Korvattu Vakiomallinen puolipukkinosturi A B A= C 2000 kg TUOTETEKNO OY D E F H= Hn= G H 1000 I J Jv= R= K L OSALUETTELO TUOTETEKNO OY Pukkinosturi 5t/5m Varustelu Vakiomallinen pukkinosturirakenne

15 ALUMIINIPUKKINOSTURIT Alumiinista valmistetut pukkinosturit. Jännevälin, nostokorkeuden ja tukijalkojen pituudet ovat säädettävissä. Saatavana palkkeja 2 m - 5 m saakka 1500 kg kuormituksella ja 6 m pituista palkkia 1000 kg kuormituksella. Alumiininen rakenne mahdollistaa kevyen rakennepainon alkaen 100 kg. Nosturi voidaan purkaa osiin kuljetusta varten. Nosturin asentaminen vie vain 5 minuuttia. Saatavana erilaisia lisävarusteita. 15

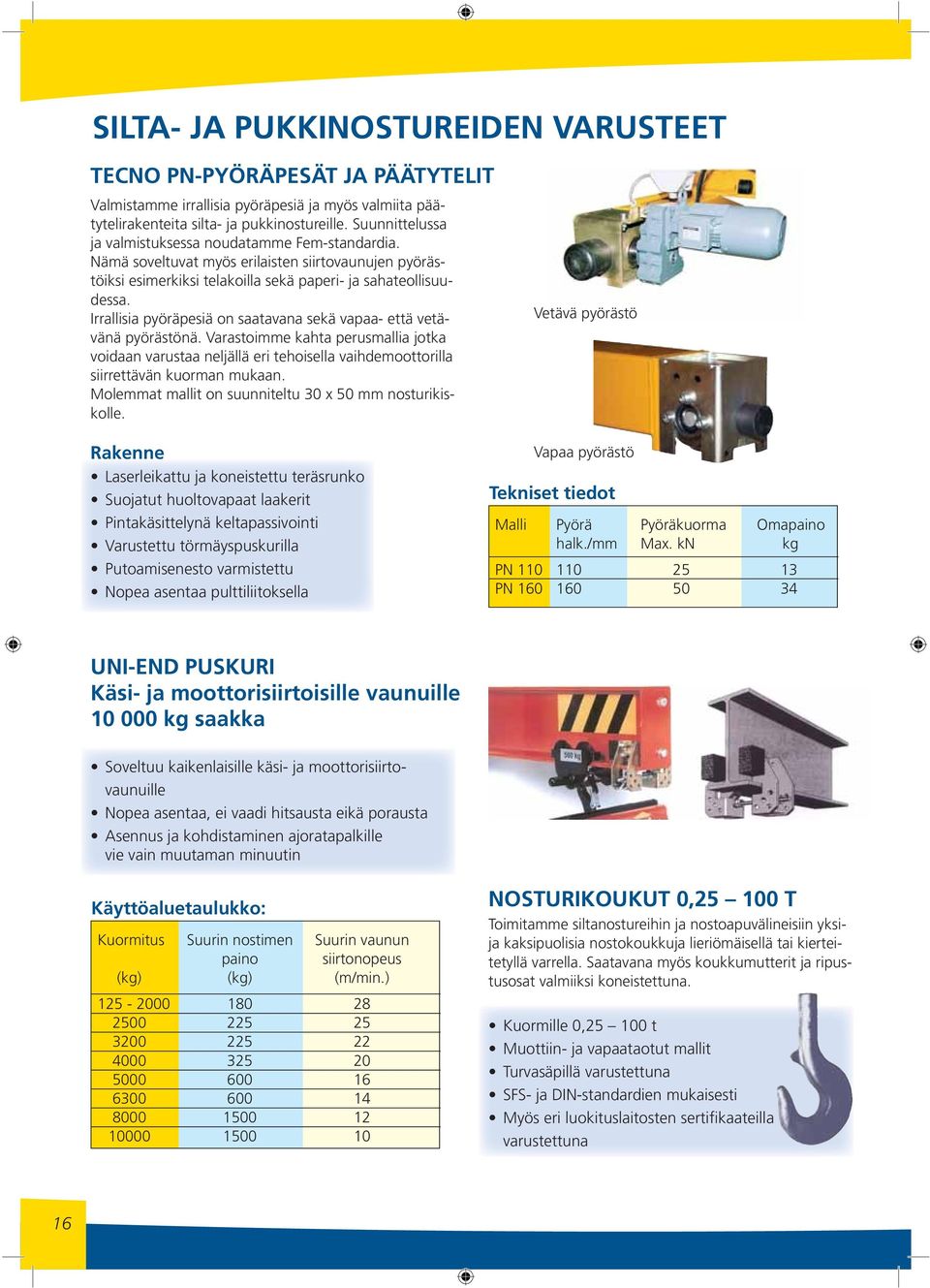

16 SILTA- JA PUKKINOSTUREIDEN VARUSTEET TECNO PN-PYÖRÄPESÄT JA PÄÄTYTELIT Valmistamme irrallisia pyöräpesiä ja myös valmiita päätytelirakenteita silta- ja pukkinostureille. Suunnittelussa ja valmistuksessa noudatamme Fem-standardia. Nämä soveltuvat myös erilaisten siirtovaunujen pyörästöiksi esimerkiksi telakoilla sekä paperi- ja sahateollisuudessa. Irrallisia pyöräpesiä on saatavana sekä vapaa- että vetävänä pyörästönä. Varastoimme kahta perusmallia jotka voidaan varustaa neljällä eri tehoisella vaihdemoottorilla siirrettävän kuorman mukaan. Molemmat mallit on suunniteltu 30 x 50 mm nosturikiskolle. Vetävä pyörästö Rakenne Laserleikattu ja koneistettu teräsrunko Suojatut huoltovapaat laakerit Pintakäsittelynä keltapassivointi Varustettu törmäyspuskurilla Putoamisenesto varmistettu Nopea asentaa pulttiliitoksella Vapaa pyörästö Tekniset tiedot Malli Pyörä Pyöräkuorma Omapaino halk./mm Max. kn kg PN PN UNI-END PUSKURI Käsi- ja moottorisiirtoisille vaunuille kg saakka Soveltuu kaikenlaisille käsi- ja moottorisiirtovaunuille Nopea asentaa, ei vaadi hitsausta eikä porausta Asennus ja kohdistaminen ajoratapalkille vie vain muutaman minuutin Käyttöaluetaulukko: Kuormitus Suurin nostimen Suurin vaunun paino siirtonopeus (kg) (kg) (m/min.) NOSTURIKOUKUT 0, T Toimitamme siltanostureihin ja nostoapuvälineisiin yksija kaksipuolisia nostokoukkuja lieriömäisellä tai kierteitetyllä varrella. Saatavana myös koukkumutterit ja ripustusosat valmiiksi koneistettuna. Kuormille 0, t Muottiin- ja vapaataotut mallit Turvasäpillä varustettuna SFS- ja DIN-standardien mukaisesti Myös eri luokituslaitosten sertifikaateilla varustettuna 16

17 VIRRANSYÖTTÖ JA OHJAUS Valmistamme omana tuotantona kaikkiin toimittamiimme nostureihin ja vinttureihin ohjausjärjestelmät asiakaskohtaisesti suunniteltuna: Normaalit kontaktorikeskukset Portaattomille nopeuksille tajuusmuuttajakeskukset Ruostumattomat ja haponkestävät keskuskaapit Räjähdyssuojatut keskukset Ex-alueille Nostimien ja nostureiden yhteisohjauskeskukset nostinryhmille Suunnittelu Testaus Asennus Modernisointi AKAPP-LAAHAUSVIRTAKISKO JÄRJESTELMÄ Luotettava ja turvallinen vaihtoehto perinteiselle kaapelivirtasyötölle. Sopii hyvin nostureiden sähköistykseen. Edullinen hinta-laatusuhde Pitkäikäinen Radan pituus rajoittamaton Helppo asentaa Kestää hyvin mekaanista rasitusta Virran kestokyky 160 A C-KISKOVIRRANSYÖTTÖ Sopii hyvin moniin eri virransyöttö kohteisiin Max. 50 m:n ajoradalle Kankipituus 6 m Sinkittyä terästä 17

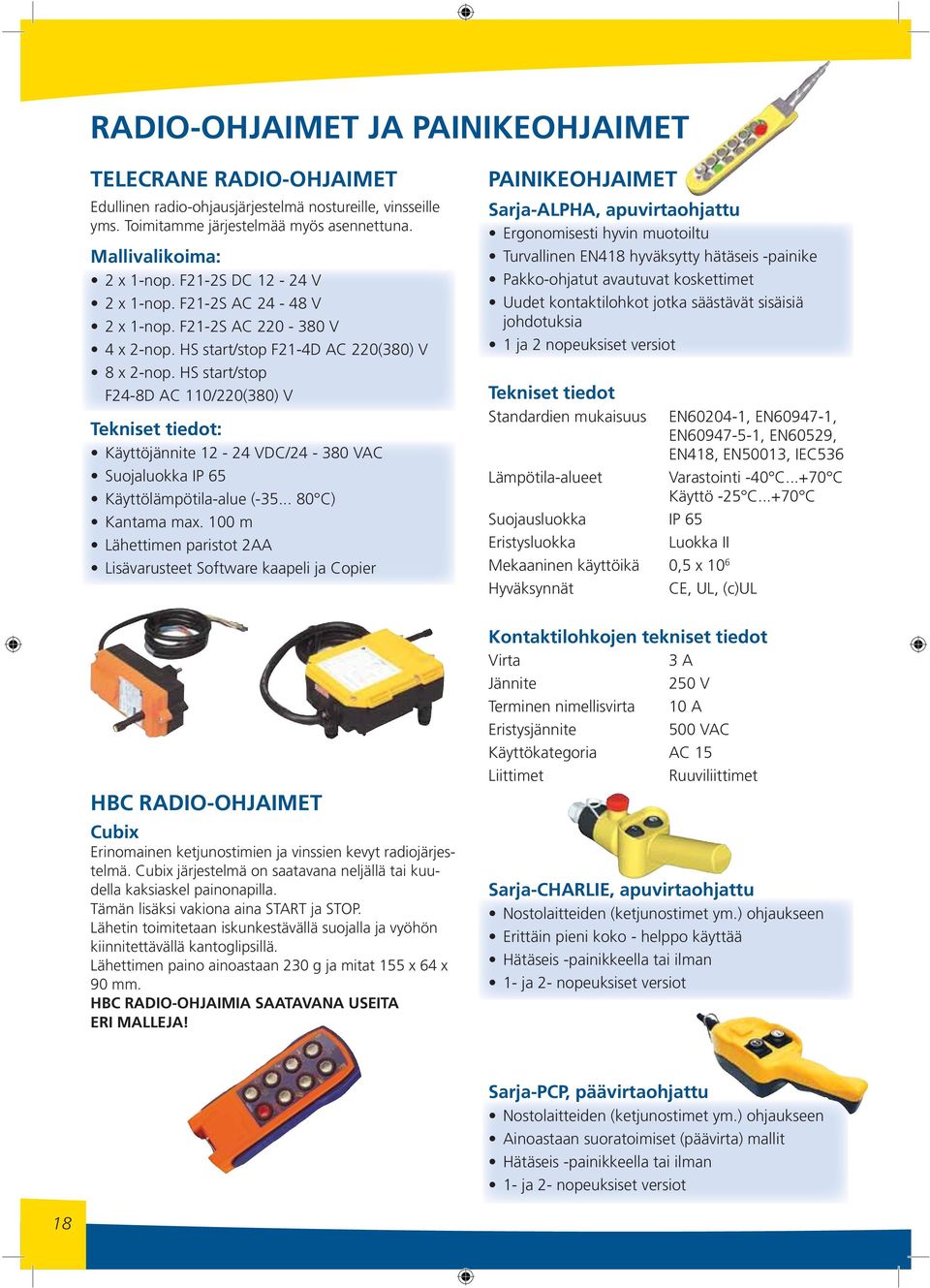

18 RADIO-OHJAIMET JA PAINIKEOHJAIMET TELECRANE RADIO-OHJAIMET Edullinen radio-ohjausjärjestelmä nostureille, vinsseille yms. Toimitamme järjestelmää myös asennettuna. Mallivalikoima: 2 x 1-nop. F21-2S DC V 2 x 1-nop. F21-2S AC V 2 x 1-nop. F21-2S AC V 4 x 2-nop. HS start/stop F21-4D AC 220(380) V 8 x 2-nop. HS start/stop F24-8D AC 110/220(380) V Tekniset tiedot: Käyttöjännite VDC/ VAC Suojaluokka IP 65 Käyttölämpötila-alue ( C) Kantama max. 100 m Lähettimen paristot 2AA Lisävarusteet Software kaapeli ja Copier PAINIKEOHJAIMET Sarja-ALPHA, apuvirtaohjattu Ergonomisesti hyvin muotoiltu Turvallinen EN418 hyväksytty hätäseis -painike Pakko-ohjatut avautuvat koskettimet Uudet kontaktilohkot jotka säästävät sisäisiä johdotuksia 1 ja 2 nopeuksiset versiot Tekniset tiedot Standardien mukaisuus Lämpötila-alueet EN , EN , EN , EN60529, EN418, EN50013, IEC536 Varastointi -40 C C Käyttö -25 C C Suojausluokka IP 65 Eristysluokka Luokka II Mekaaninen käyttöikä 0,5 x 10 6 Hyväksynnät CE, UL, (c)ul HBC RADIO-OHJAIMET Cubix Erinomainen ketjunostimien ja vinssien kevyt radiojärjestelmä. Cubix järjestelmä on saatavana neljällä tai kuudella kaksiaskel painonapilla. Tämän lisäksi vakiona aina START ja STOP. Lähetin toimitetaan iskunkestävällä suojalla ja vyöhön kiinnitettävällä kantoglipsillä. Lähettimen paino ainoastaan 230 g ja mitat 155 x 64 x 90 mm. HBC RADIO-OHJAIMIA SAATAVANA USEITA ERI MALLEJA! Kontaktilohkojen tekniset tiedot Virta 3 A Jännite 250 V Terminen nimellisvirta 10 A Eristysjännite 500 VAC Käyttökategoria AC 15 Liittimet Ruuviliittimet Sarja-CHARLIE, apuvirtaohjattu Nostolaitteiden (ketjunostimet ym.) ohjaukseen Erittäin pieni koko - helppo käyttää Hätäseis -painikkeella tai ilman 1- ja 2- nopeuksiset versiot Sarja-PCP, päävirtaohjattu Nostolaitteiden (ketjunostimet ym.) ohjaukseen Ainoastaan suoratoimiset (päävirta) mallit Hätäseis -painikkeella tai ilman 1- ja 2- nopeuksiset versiot 18

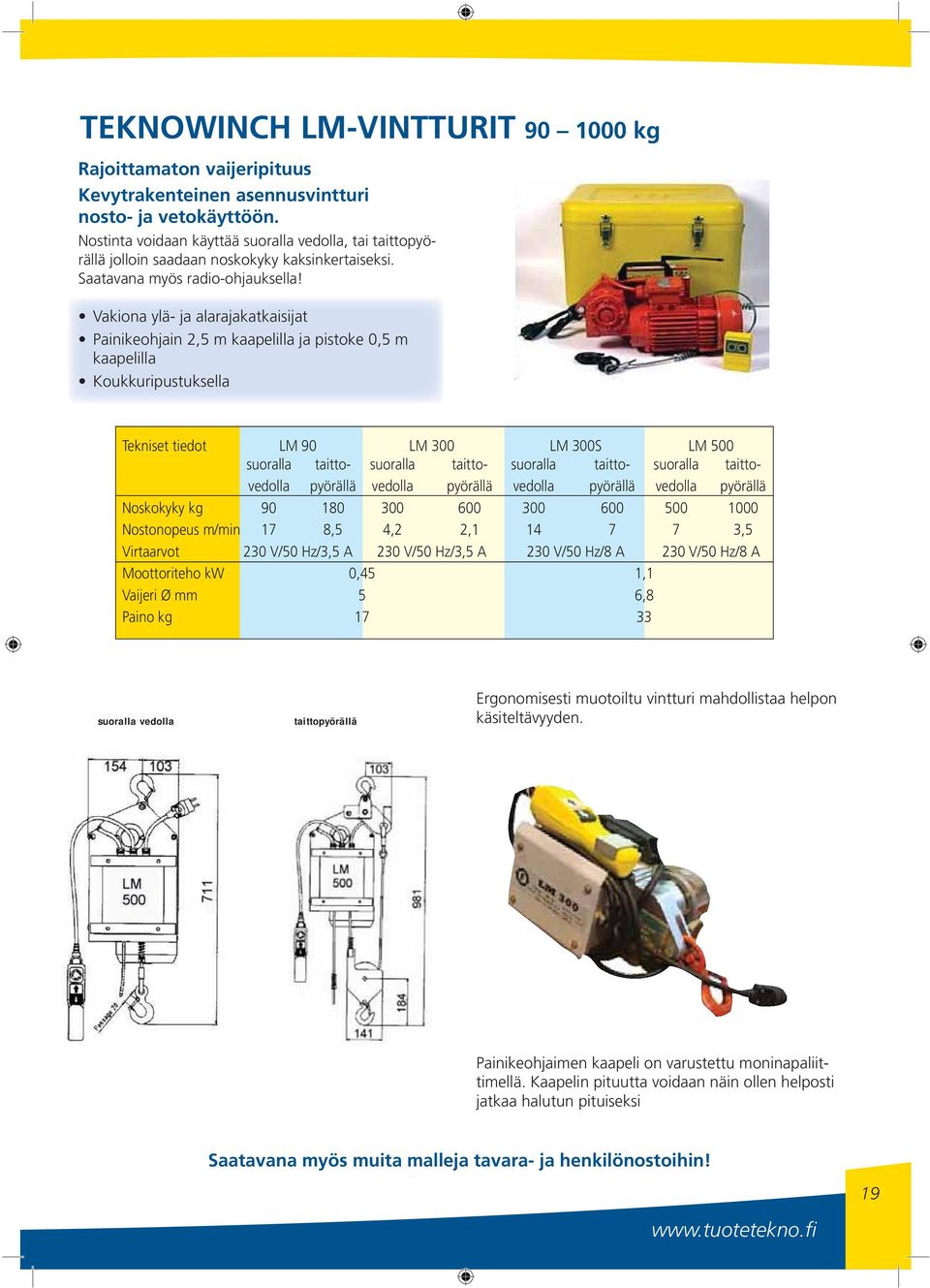

19 TEKNOWINCH LM-VINTTURIT kg Rajoittamaton vaijeripituus Kevytrakenteinen asennusvintturi nosto- ja vetokäyttöön. Nostinta voidaan käyttää suoralla vedolla, tai taittopyörällä jolloin saadaan noskokyky kaksinkertaiseksi. Saatavana myös radio-ohjauksella! Vakiona ylä- ja alarajakatkaisijat Painikeohjain 2,5 m kaapelilla ja pistoke 0,5 m kaapelilla Koukkuripustuksella Tekniset tiedot LM 90 LM 300 LM 300S LM 500 suoralla taitto- suoralla taitto- suoralla taitto- suoralla taittovedolla pyörällä vedolla pyörällä vedolla pyörällä vedolla pyörällä Noskokyky kg Nostonopeus m/min 17 8,5 4,2 2, ,5 Virtaarvot 230 V/50 Hz/3,5 A 230 V/50 Hz/3,5 A 230 V/50 Hz/8 A 230 V/50 Hz/8 A Moottoriteho kw 0,45 1,1 Vaijeri Ø mm 5 6,8 Paino kg suoralla vedolla taittopyörällä Ergonomisesti muotoiltu vintturi mahdollistaa helpon käsiteltävyyden. Painikeohjaimen kaapeli on varustettu moninapaliittimellä. Kaapelin pituutta voidaan näin ollen helposti jatkaa halutun pituiseksi Saatavana myös muita malleja tavara- ja henkilönostoihin! 19

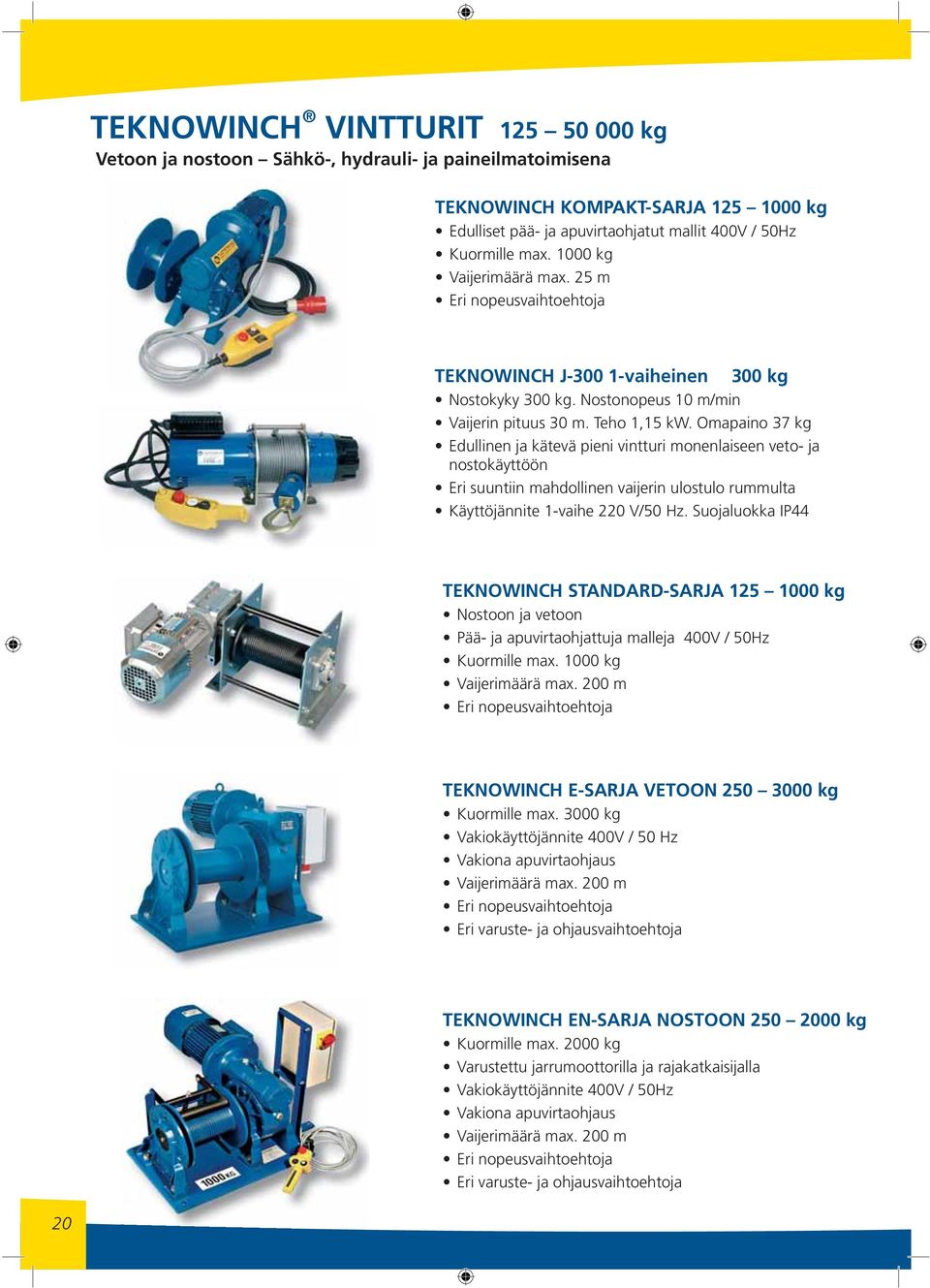

20 TEKNOWINCH VINTTURIT kg Vetoon ja nostoon Sähkö-, hydrauli- ja paineilmatoimisena TEKNOWINCH KOMPAKT-SARJA kg Edulliset pää- ja apuvirtaohjatut mallit 400V / 50Hz Kuormille max kg Vaijerimäärä max. 25 m Eri nopeusvaihtoehtoja TEKNOWINCH J vaiheinen 300 kg Nostokyky 300 kg. Nostonopeus 10 m/min Vaijerin pituus 30 m. Teho 1,15 kw. Omapaino 37 kg Edullinen ja kätevä pieni vintturi monenlaiseen veto- ja nostokäyttöön Eri suuntiin mahdollinen vaijerin ulostulo rummulta Käyttöjännite 1-vaihe 220 V/50 Hz. Suojaluokka IP44 TEKNOWINCH STANDARD-SARJA kg Nostoon ja vetoon Pää- ja apuvirtaohjattuja malleja 400V / 50Hz Kuormille max kg Vaijerimäärä max. 200 m Eri nopeusvaihtoehtoja TEKNOWINCH E-SARJA VETOON kg Kuormille max kg Vakiokäyttöjännite 400V / 50 Hz Vakiona apuvirtaohjaus Vaijerimäärä max. 200 m Eri nopeusvaihtoehtoja Eri varuste- ja ohjausvaihtoehtoja TEKNOWINCH EN-SARJA NOSTOON kg Kuormille max kg Varustettu jarrumoottorilla ja rajakatkaisijalla Vakiokäyttöjännite 400V / 50Hz Vakiona apuvirtaohjaus Vaijerimäärä max. 200 m Eri nopeusvaihtoehtoja Eri varuste- ja ohjausvaihtoehtoja 20

21 TEKNOWINCH PLANETA-SARJA kg Edullinen ja monikäyttöinen vintturimalli Vetoon ja nostoon Asennuksiin, teollisuuteen, kalastusaluksiin Eri varuste- ja ohjausvaihtoehtoja Vaijerimäärä max m TEKNOWINCH ASENNUSVINTTURIT kg Kompakti vähän tilaa vievä ja suojattu rakenne Erityisesti liikkuvaan asennuskäyttöön suunniteltu Vakiona asennus- ja trukkikäsittelyjalat sekä nostopisteet kulmissa Eri varuste ja ohjausvaihtoehtoja TEKNOWINCH CAPSTAN-SARJA kg Laivoihin, satamalaitureille ja ratapihoille Kiertokelarumpu voi olla pysty- tai vaaka-asennossa Ohjaus painonappi tai jalkapainikeohjaimella Mitoitus tilaajan toivomukset huomioiden W.O.R.K.-AJONEUVOVINSSIT kg 12V ja 24V malleja Mönkijöihin, venetrailereihin ja off road käyttöön Kaikissa malleissa telanvapautuskytkin Vakiona painikeohjain ja kytkentäkaapelit Varustettu vaijerilla, salpakoukulla sekä vaijeriohjaimella Vakiomallisten TEKNOWINCH -vinttureiden lisäksi valmistamme asiakaskohtaisia erikoisvinttureita. Käänny jo suunnitteluvaiheessa puoleemme. Etsimme yhdessä oikean ratkaisun käyttötilanteen mukaan. 21

22 HAACON KÄSIVINTTURIT kg Saksalainen Haacon GmbH valmistaa yli 100 vuoden kokemuksella laadukkaita käsivinttureita ja hammastankotunkkeja. Haacon tuotteet soveltuvat nimenomaan kohteisiin, missä sähkövirta ei voida tai ei ole tarpeen käyttää. Tyypillisiä käyttökohteita löytyy mekaanisesta teollisuudesta, metsä- ja maataloudesta sekä rakennusteollisuudesta. Trailereiden ja konttien nostoon sekä raskaiden ajoneuvojen huoltoon liittyviä tuotteita löytyy laaja valikoima. St/W-Mallit kg Kaikissa malleissa automaattinen jarru Koteloitu teräsrunko Taitettava kahva Vakiopintakäsittelynä maalaus, saatavana myös sinkittynä Haacon St/W -mallit Malli JH/W0 St/W3 St/W5 St/W10 St/W20 St/W30 Tyyppi , , , Tuotenumero Nostokyky kg Vaijeri mm Telalle vaijeria, max. m Vaijerin liike/kampikierros mm Kampivoima kg Paino kg Oikeudet teknisiin muutoksiin pidätetään. Käsikäyttöinen vaijerivintturi Haacon ,5 Hyvin koteloitu ja suojattu rakenne Sinkittynä tai ruostumattomana mallina Rummun vapautus, nopea vaijerin uloskelaus Kaksi kelausnopeutta. Irroitettava kahva Malli Kapasiteetti Nostoliike/ Käsivoima Vaijeri Paino 1. vaijeri kierros N kapasit. kg kierros mm ø mm x m , x 25 11,0 Käsikäyttöinen vaijerivintturi Haacon KV, KE.sarja Seinä- tai konsolikiinnityksellä Sinkittynä tai ruostumattomana mallina Malli Kapasiteetti Nostoliike/ Rummun Vaijeri Paino 1. vaijeri kierros halkaisija kapasit. kg kierros mm mm ø mm x m KV/KE x 29 5,0 KV/KE x 22 5,0 22

23 TECNO-LIFT KÄSIKETJUTALJAT kg Kaksoisvarmennettu jarrumekanismi Soveltuu ammattikäyttöön Ei vaadi suurta käsivoimaa CE merkitty Pintakäsittelynä sininen maalaus Isokitaiset koukut Myös suuremmille nostokorkeuksille Tecno-lift TLKT 0,25 TLKT 0,5 TLKT 1,0 TLKT 2,0 TLKT 3,0 TLKT 5,0 TLKT 10,0 Nostokyky (kg) Nostokorkeus vakiona (m) Ketjuluku Ketju mm 4*12 5*15 6*18 8*24 7*21 9*27 9*27 Käsivoima (max. kuormalle) N A (mm) B (mm) C (mm) D (mm) Hmin (mm Paino kg 7,1 9,5 13,5 21,5 27, TECNO-LIFT VIPUTALJAT kg Suurikitainen koukku turvasäpillä Pyörivä yläkoukku Teräsrunko Kaksisuuntainen koneisto Koneiston valintakytkin (U=ylös, D=alas, N=vapautus Kuormaketju luokitus 80 Kädensija kumipäällysteellä Tecno-lift TLVT 250 TLVT 500 TLVT 1000 TLVT 1500 TLVT 3000 TLVT 6000 TLVT 9000 Nostokyky (kg) Nostokorkeus vakiona (m) 1 1,5 1,5 1,5 1,5 1,5 1,5 Koekuormitettu kg Käsivoima (max. kuormalle) N Ketjuluku mm Ketju mm 4 x 12 5 x 12 6 x 12 7 x x x x 28 Rakennemitta mm Kädensijan pituus mm A B Mitat mm C Ø E Paino kg 4 5 9,
