1 VMWare SRM kahdennetussa konesalipalvelussa Kimmo Karhu Kymen Puhelin konserni Optimiratkaisut Oy

2 Yrityksemme Optimiratkaisut Oy on KYMP konserniin kuuluva ITpalvelutalo Kymen Puhelin Oy on 05-telealueen Finnet-ryhmään kuuluva teleoperaattori Konsernin liikevaihto M dataliittymää kaapeli-tv liittymää puhelinliittymää 220 työntekijää

3 Taustaa 2003 vuodesta asti toiminut palvelinkeskus kävi pieneksi Sähkönkulutus ja lämmöntuotto liikaa vanhalle keskukselle Asiakaskohtaisten fyysisten palvelimien investoiminen, käyttöönotto ja ylläpito oli liian kallista Mitoita palvelinrauta Tilaa palvelin Asenna käyttöjärjestelmä ja sovellukset Asenna palvelin räkkiin Dokumentoi verkko- ja sähköliitännät Emoyhtiöllä runsaasti tilaa maanalaisissa keskuksissa sekä erinomainen runkoverkko (mm. kolminnetut kuituyhteydet pääkaupunkiseudulle) Rakennetaan kahdennettu konesali

4 Vaatimukset 1. Palvelut tuotetaan pääsääntöisesti virtuaalipalvelimilla 2. Palvelualustan tulee toimia aktiivi / aktiivi periaatteella 3. Palvelualustan tulee kestää toisen konesalin tuhoutuminen 4. Levyjärjestelmän tulee tarjota palvelut kuitukanavalla, iscsi:lla ja NFS:llä 5. Levyjärjestelmän tulee olla riittävän tehokas ja skaalautuva

5 Levyjärjestelmätoimittaja Kumppaneiden valinta 1/4 Netapp? Metrocluster kahdennus -> levykontrollerin rikkoutuminen aiheuttaa site failoverin, liian radikaali ratkaisu Asiakkaille tuntematon valmistaja HP? Ei uskottavaa NFS-toteutusta Liikaa erillisiä palvelimia, joilla iscsi ja NFS olisi toteutettu EMC? Kaikki toivotut ominaisuudet ok VMWare symbioosi Käytössämme jo edellisen sukupolven EMC levyjärjestelmä -> positiiviset kokemukset tästä toimituksesta + jonkin verran omaa osaamista valmiina

6 Virtualisointiohjelmisto Kumppaneiden valinta 2/4 Xensource Ei omia kokemuksia Rajoitetut ominaisuudet Microsoft Sopii ehkä pieniin ympäristöihin Ei oikea hypervisor-järjestelmä VMWare De-facto virtualisoinnissa Kokemuksia sekä omasta käytöstä että asiakkaiden järjestelmistä EMC:n levyjärjestelmän yhteydessä erittäin houkutteleva kokonaistoimitus SRM -toiminnallisuus

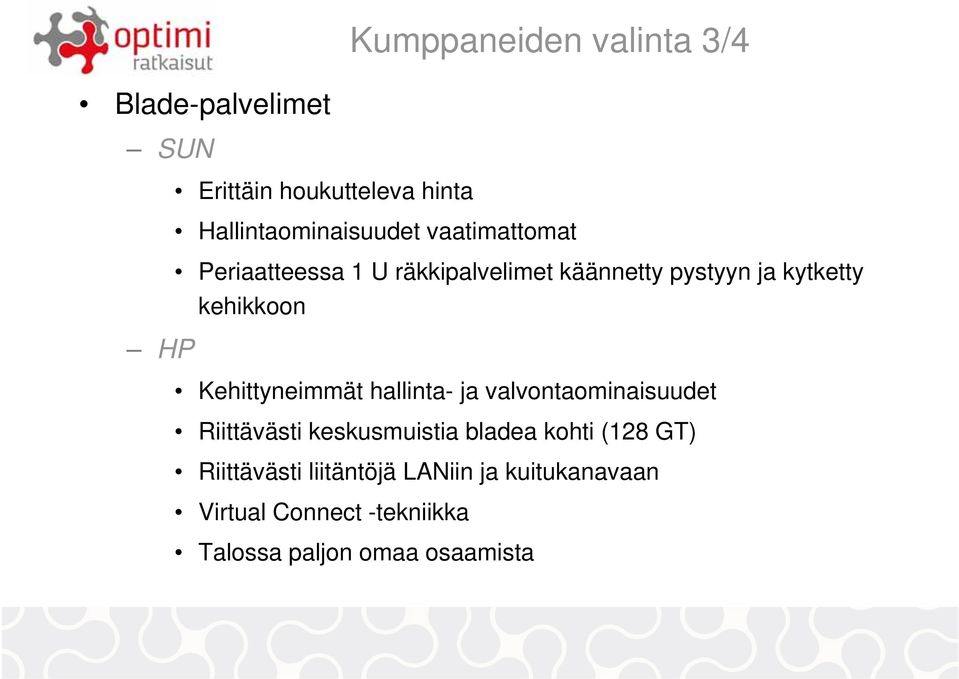

7 Kumppaneiden valinta 3/4 Blade-palvelimet SUN Erittäin houkutteleva hinta Hallintaominaisuudet vaatimattomat Periaatteessa 1 U räkkipalvelimet käännetty pystyyn ja kytketty kehikkoon HP Kehittyneimmät hallinta- ja valvontaominaisuudet Riittävästi keskusmuistia bladea kohti (128 GT) Riittävästi liitäntöjä LANiin ja kuitukanavaan Virtual Connect -tekniikka Talossa paljon omaa osaamista

8 Asennukset ja käyttöönotto Kumppaneiden valinta 4/4 EMC Levyjärjestelmien asennukset ja projektointi Kuitukytkimien asennukset Proact VMWare lisenssit VMWare asennukset ja SRM-konfigurointi EMC Avamar varmistusohjelmiston asennukset Erittäin positiiviset kokemukset, asiantuntijat tietävät mitä tekevät ja myös kertovat miksi tekevät!

9 Valmiit Optigon -tuotteet Virtuaalipalvelimet tarpeen mukaan (CPU, RAM, SRM) Virtuaalipalvelin malli A-E Kaikki palvelimet HA-klusterissa Data (VMFS) replikoitu toiseen konesaliin Kriittiset palvelimet SRM:n alaisuudessa Levytilaa tarpeen mukaan High performance FC Standard performance SATA Molempaa levyä voidaan osoittaa virtuaalikoneille VMFS tai RAWmappingilla, asiakkaan verkkoon levyä voidaan tarjota iscsi tai SMB - protokollilla Varmistuspalvelu virtuaalipalvelimille EMC Avamar varmistusohjelmistolla Laitepaikat fyysisille räkkipalvelimille

10 SRM tukee vain 16 LUNia SRM kuluttaa huimasti levytilaa VMFS kuluttaa levytilaa Sudenkuoppia Ratkaisu thin-provisiointi NFS:n avulla? Levyjärjestelmän fail-back kestää helposti vuorokauden Useita rajapintoja tietoliikenneverkkoon, kuitukanavaan ja ohjelmistoihin Monimutkainen kokonaisuus Käyttöönoton aikana tarvitaan useita eri alan asiantuntijoita, usein samaan aikaan Haasteita projektipäällikölle Yli-innokkaat myyjät ja asiakkaat sekä johto?

11 KONESALI1 KONESALI2 Tuotanto LAN WAN Tuotanto LAN Levyjärjestelmä Replikointi EMC MirrorView / S

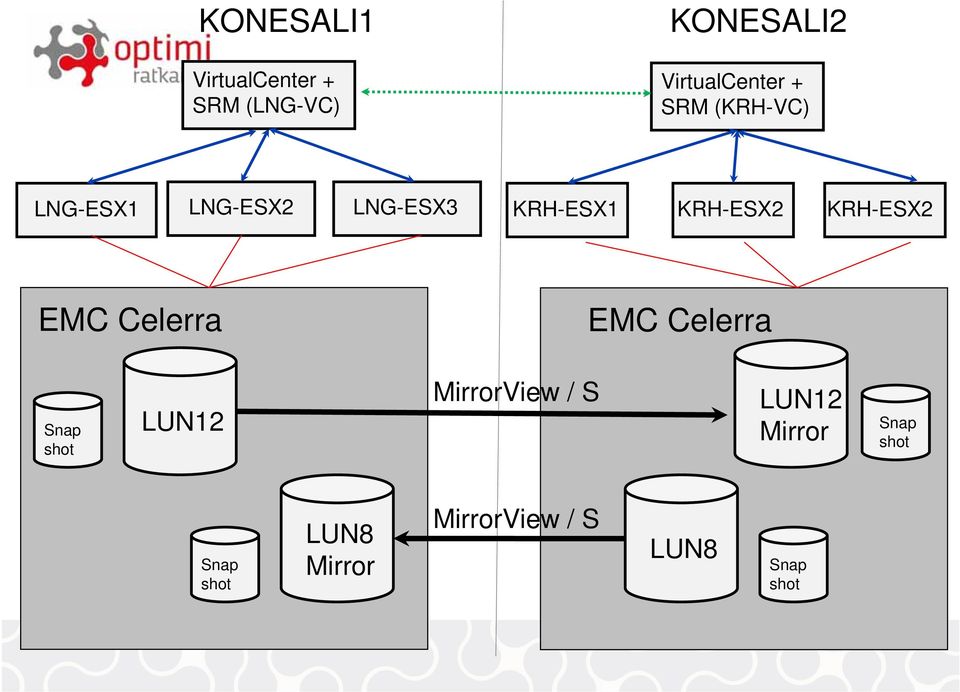

12 KONESALI1 VirtualCenter + SRM (LNG-VC) KONESALI2 VirtualCenter + SRM (KRH-VC) LNG-ESX1 LNG-ESX2 LNG-ESX3 KRH-ESX1 KRH-ESX2 KRH-ESX2 EMC Celerra EMC Celerra Snap shot LUN12 MirrorView / S LUN12 Mirror Snap shot Snap shot LUN8 Mirror MirrorView / S LUN8 Snap shot

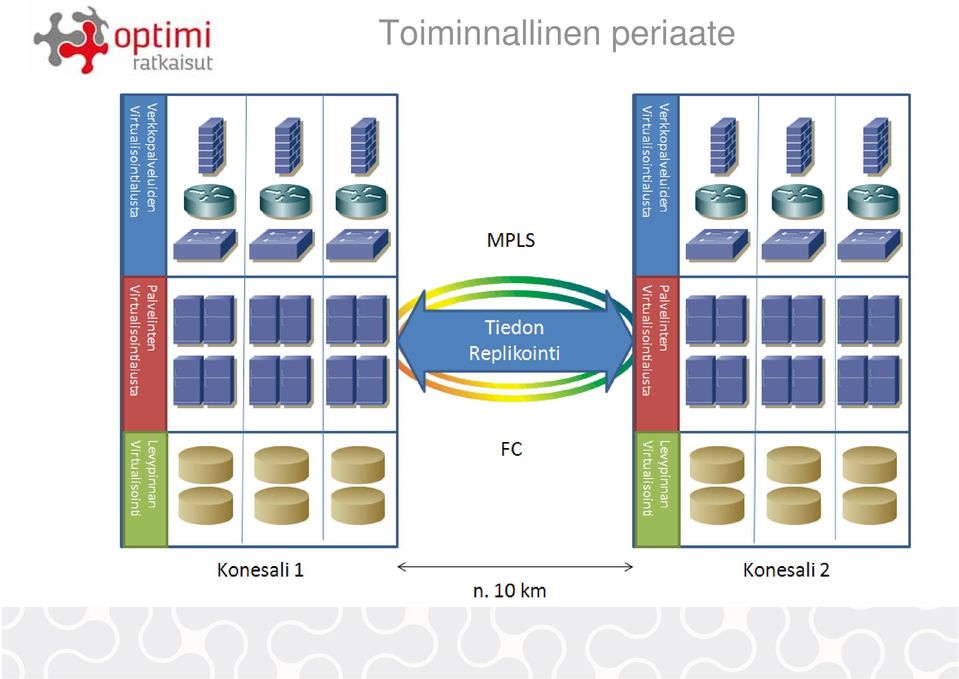

13 Toiminnallinen periaate

14 Asiakasreferenssi Teemuaho konserni Suomen toiseksi suurin taloushallinnon palveluita tuottava yritys 21 toimipistettä eri puolella Suomea 270 työntekijää 16,5 M liikevaihto Yli 6000 asiakasta käyttää Teemuahon tietojärjestelmiä Kymen Puhelin Oy:n toimittama ja ylläpitämä yritysverkko

15 KYSY LISÄTIETOJA! Kerromme mielellämme Sinulle ja yrityksellesi sopivasta Optigon -ratkaisusta!
