1 TV white spaces taajuuksien käytön tehostamiseen Jukka Henriksson IEEE Life fellow Fairspectrum EIS/RISS esitys, Helsinki

2 Sisältöä White space mitä se on? Tilanne TV yhteiskäytössä Taajuuksien hallinta Missä on bisnes? 2

3 Mitä ovat TV White spaces? Valkoiset alueet ovat taajuus-aika-paikka koordinaatiston käyttämättömiä alueita Erityisesti UHF alueen TV-taajuuksilla 3

4 UHF taajuuksien käyttö Suomessa 4

5 Incumbent services in the band MHz Mobile Service 8 MHz Radio Astronomy White spaces Aeronautical Radionavigation Mobile Service PMSE Digital Broadcasting f, MHz From presentation: CEPT advances in preparing the ground for WSD regulation by Alexandre Kholod CEPT advances in preparing the ground for WSD regulation Alexandre Kholod *

790 862 f, MHz From presentation: CEPT advances in preparing the ground for WSD regulation

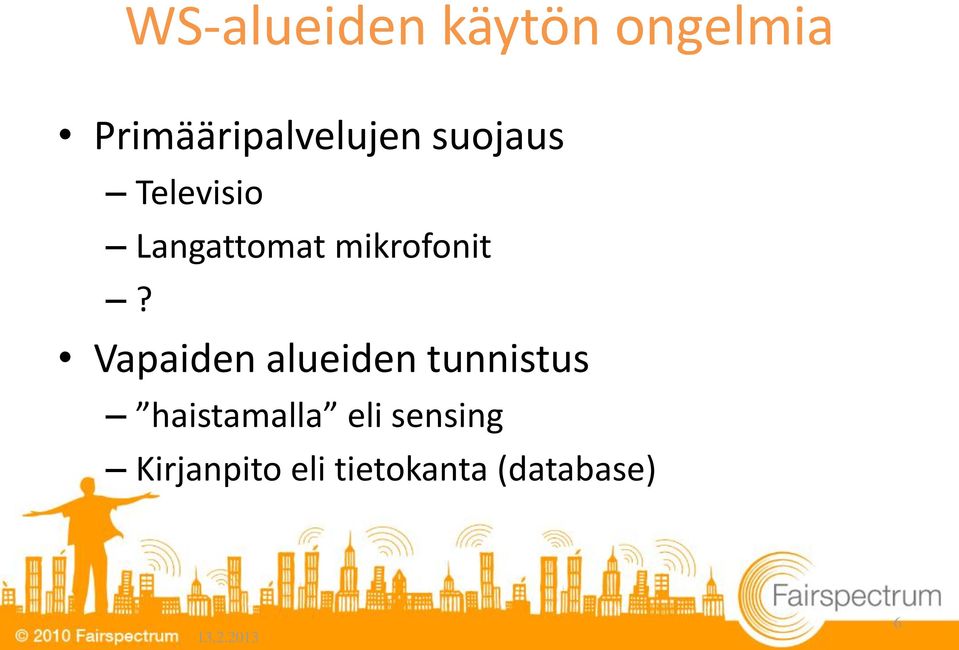

6 WS-alueiden käytön ongelmia Primääripalvelujen suojaus Televisio Langattomat mikrofonit? Vapaiden alueiden tunnistus haistamalla eli sensing Kirjanpito eli tietokanta (database) 6

7 Tietokantapohjainen lähestyminen Orjalaitteen sijainti ei tiedossa Orjalaitteen sijainti on tiedossa 7

8 WS verkko 8

9 WS- verkon alkutoimet 9 Slide thanks to OFCOM

10 Tietokannan laskentaa WS- laite TV palvelualueen ulkopuolella Samalla kanavalla Jollain naapurikanavalla (N + 1, + 2, ) WS laite TV palvelualueen sisällä Jollain naapurikanavalla (N + 1, + 2, ) 10

11 WSD palvelualueen ulkopuolella Palvelualue saadaan operaattorilta......tai lasketaan käyttäen esim. ITU mallia 11

12 Saman kanavan laskentaa P WSD power reasonable ( db below noise) TV propagation model P WSD WSD propagation model TV field border TV noise level CoOut-margin TV Service area border d 12

..20 db below noise) TV propagation model P WSD

13 Palvelualueen sisäinen geometria 13

14 Adjacent channel inside levels WSD power: minimum of dictated by margin or nonlinearity limit level (e.g. -25 Rx input) 14

15 GEOLOCATION DATABASE 15

16 Tietokannan web-liityntä 16

17 Laskennan tulos name channel maxpowe distance_i distance_ r tx power_tx nterferen ce tx_cha nnel calculation EURAJOKI Field protect filter:cochannel outside EURAJOKI Field protect filter:adjchannel-outside TAMMISAARI Field protect filter:adjchannel-outside TAMMISAARI Field protect filter:adjchannel-outside KORPPOO Field protect filter:adjchannel-outside HOUTSKARI Field protect filter:adjchannel-outside HANKO Field protect filter:adjchannel-outside SUND Field protect filter:adjchannel-outside KORPPOO Field protect filter:adjchannel-outside HOUTSKARI Field protect filter:adjchannel-outside Olennaisten lähettimien vaikutus lasketaan Annetaan sallitut taajuudet ja suurin sallitu WSD teho 17

7 602 Field protect filter:adjchannel-outside TAMMISAARI 610 61.9158 81203.8 20 68876.7 618 Field protect filter:adjchannel-outside KORPPOO 610 67.3486 55020 20 40710.

18 STANDARDOINTI JA TUTKIMUSHANKKEET 18

19 Aktiviteetteja maailmalta IEEE af White-Fi IEEE TVWS Coex Task Group IEEE Wireless Regional Area Networks IEEE DySPAN SC IETF PAWS FCC Order Designating Nine Parties as TV Bands Database Administrators Released Date: 01/26/2011 ETSI BRAN Weigthless SIG CEPT SE 43 - White Spaces - cognitive radio systems Ofcom TV white spaces - A consultation on white space device requirements Consultation published

Database Administrators Released Date: 01/26/2011 ETSI BRAN Weigthless SIG CEPT SE 43 - White Spaces -

20 Suomi: Tekes Tekesin Trial ohjelma alkoi tammikussa 2011 Trial Kognitiivisen radion ja verkon kokeiluympäristö Sisältää noin 26 yritysprojektia, joista osa white space alueeseen suoranaisesti 20

21 WISE -projekti TV White Space research since spring 2011 (WISE) Includes development of geolocation database software Several measurement campaigns Europe's first White Space license with geolocation control in Aug

22 LIIKETOIMINTAA? 22

23 Mahdollisia aiheita Sovelluskohteita M2M tietoliikenne ISP maaseutualueille Liikenne LTE offload Authorized/lisenced shared access (ASA/LSA) 2.3 GHz Erityisliiketoiminta-alueet WS-laitteet Tietokannat Tietokantojen operointi 23

24 Miltä näyttää? + USAssa täysi vauhti + Standardointi etenee (CEPT valmis, ETSI nyt) + Microsoft ja muut suuret pelurit maailmalla + Laitteistoja alkaa olla saatavissa Kaikissa maissa ei ole (runsaasti) WS ja se on väärillä alueilla Saattaa tulla myöhemmin sovellettavaksi muillakin taajuusalueilla! 24

25 Katsotaan! Onko taas yksi muna-kana ongelma? 25

26 26
