1 Toistinasemakuulumisia SRAL Toistinasemakoordinaattori Erik Finskas OH2LAK

2 Toistinten nykytilanne 10m toistimia 1 kpl 6m toistimia 4 kpl 2m toistimia 37 kpl Aliäänisalpaa käyttää 2 kpl 70cm toistimia 57 kpl 2.0MHz erotusta käyttää 1 kpl Aliäänisalpaa käyttää 4 kpl 23cm toistimia 7 kpl

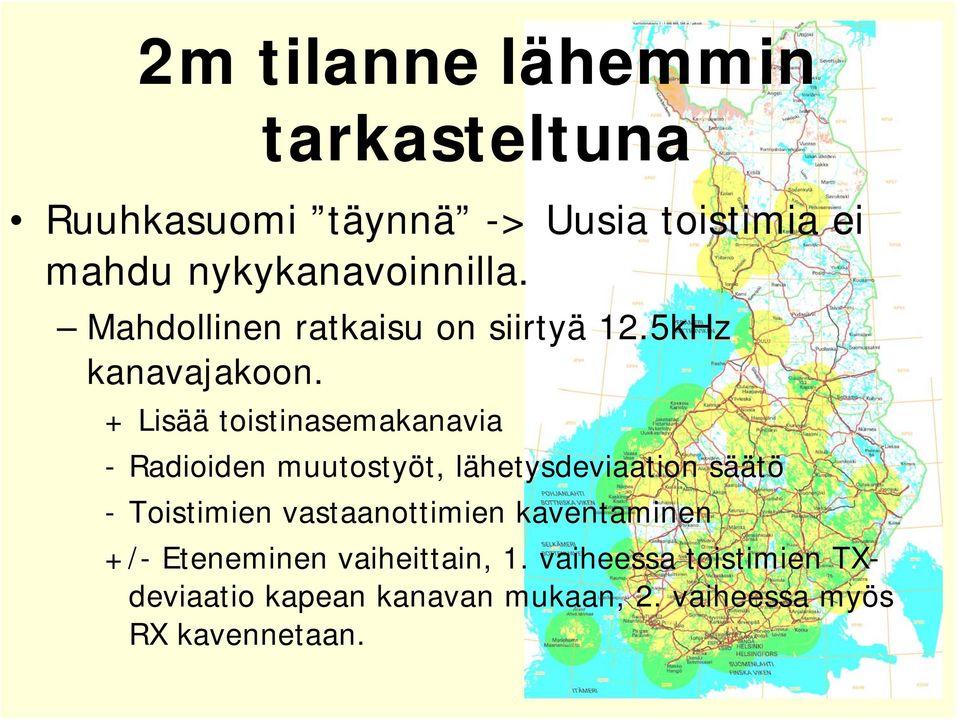

3 2m tilanne lähemmin tarkasteltuna Ruuhkasuomi täynnä -> Uusia toistimia ei mahdu nykykanavoinnilla. Mahdollinen ratkaisu on siirtyä 12.5kHz kanavajakoon. + Lisää toistinasemakanavia - Radioiden muutostyöt, lähetysdeviaation säätö - Toistimien vastaanottimien kaventaminen +/- Eteneminen vaiheittain, 1. vaiheessa toistimien TXdeviaatio kapean kanavan mukaan, 2. vaiheessa myös RX kavennetaan.

+ Lisää toistinasemakanavia - Radioiden muutostyöt, lähetysdeviaation säätö - Toistimien

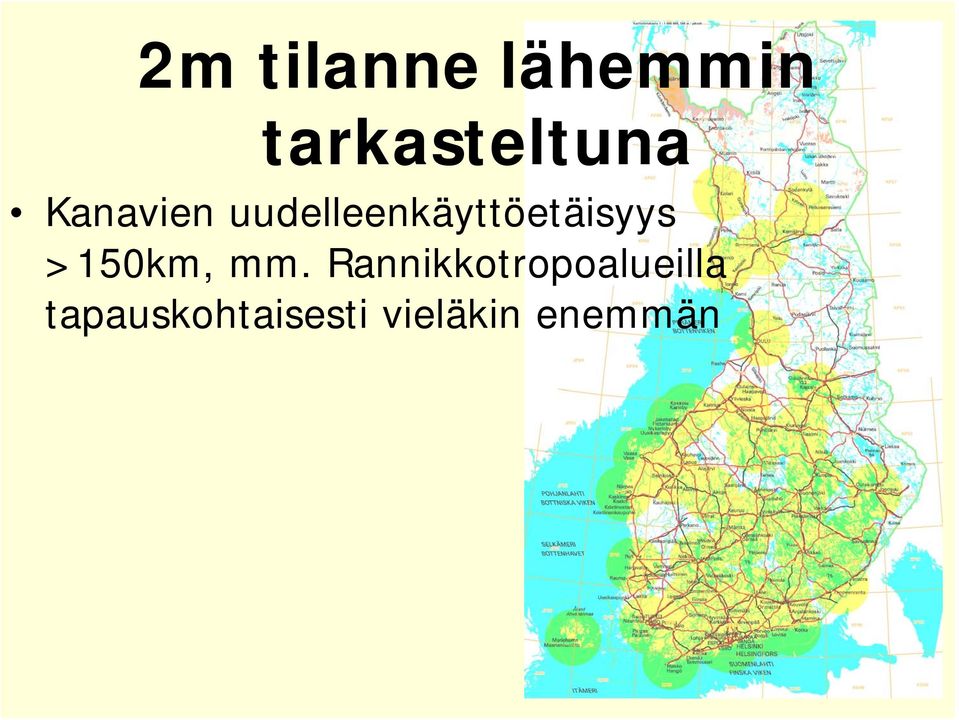

4 2m tilanne lähemmin tarkasteltuna Kanavien uudelleenkäyttöetäisyys >150km, mm. Rannikkotropoalueilla tapauskohtaisesti vieläkin enemmän

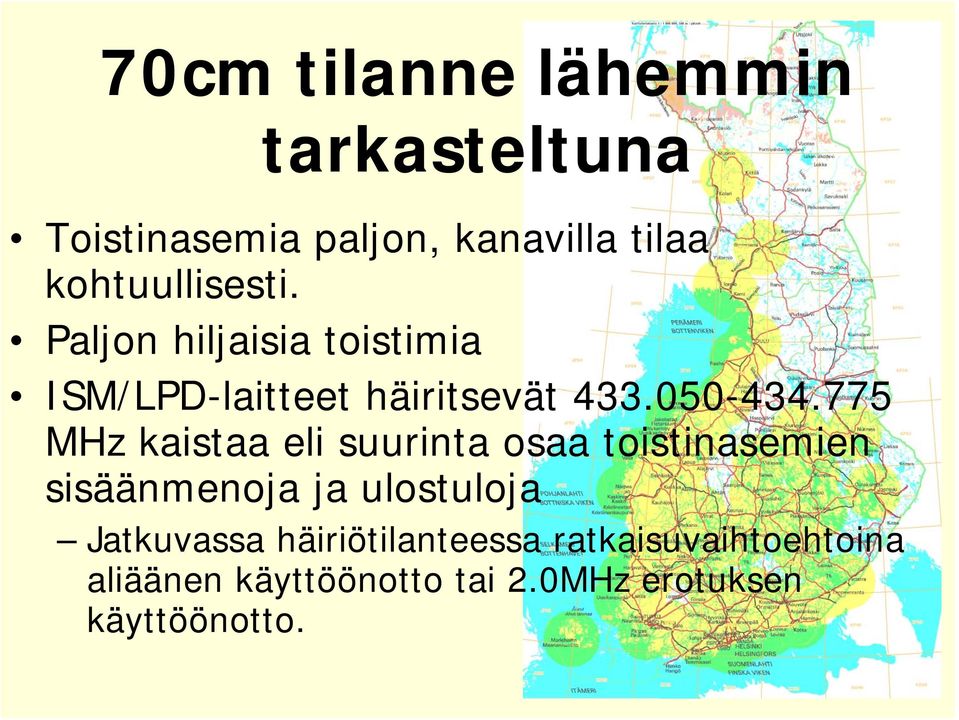

5 70cm tilanne lähemmin tarkasteltuna Toistinasemia paljon, kanavilla tilaa kohtuullisesti. Paljon hiljaisia toistimia ISM/LPD-laitteet häiritsevät MHz kaistaa eli suurinta osaa toistinasemien sisäänmenoja ja ulostuloja Jatkuvassa häiriötilanteessa ratkaisuvaihtoehtoina aliäänen käyttöönotto tai 2.0MHz erotuksen käyttöönotto.

775 MHz kaistaa eli suurinta osaa toistinasemien sisäänmenoja ja ulostuloja

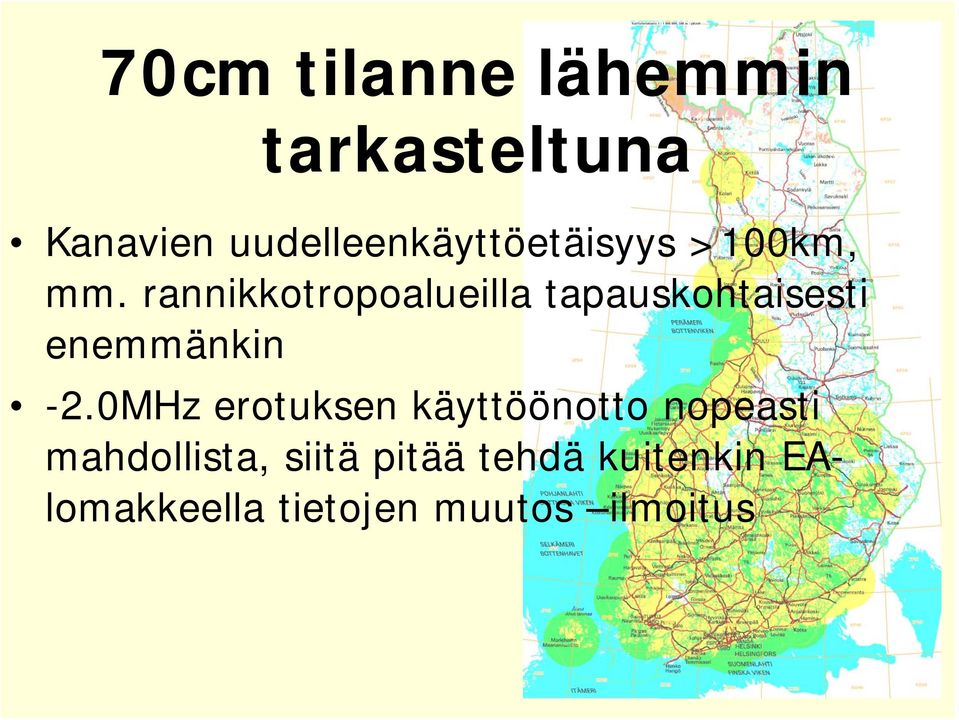

6 70cm tilanne lähemmin tarkasteltuna Kanavien uudelleenkäyttöetäisyys >100km, mm. rannikkotropoalueilla tapauskohtaisesti enemmänkin -2.0MHz erotuksen käyttöönotto nopeasti mahdollista, siitä pitää tehdä kuitenkin EAlomakkeella tietojen muutos ilmoitus

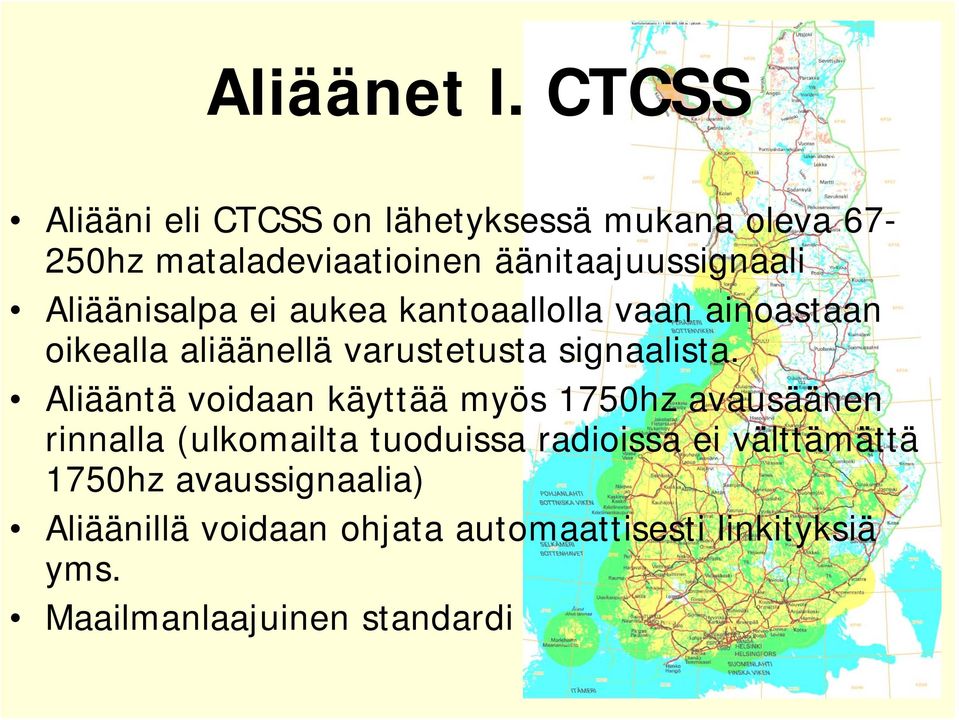

7 Aliäänet l. CTCSS Aliääni eli CTCSS on lähetyksessä mukana oleva hz mataladeviaatioinen äänitaajuussignaali Aliäänisalpa ei aukea kantoaallolla vaan ainoastaan oikealla aliäänellä varustetusta signaalista. Aliääntä voidaan käyttää myös 1750hz avausäänen rinnalla (ulkomailta tuoduissa radioissa ei välttämättä 1750hz avaussignaalia) Aliäänillä voidaan ohjata automaattisesti linkityksiä yms. Maailmanlaajuinen standardi

Aliäänisalpa ei aukea kantoaallolla vaan ainoastaan oikealla aliäänellä varustetusta signaalista.

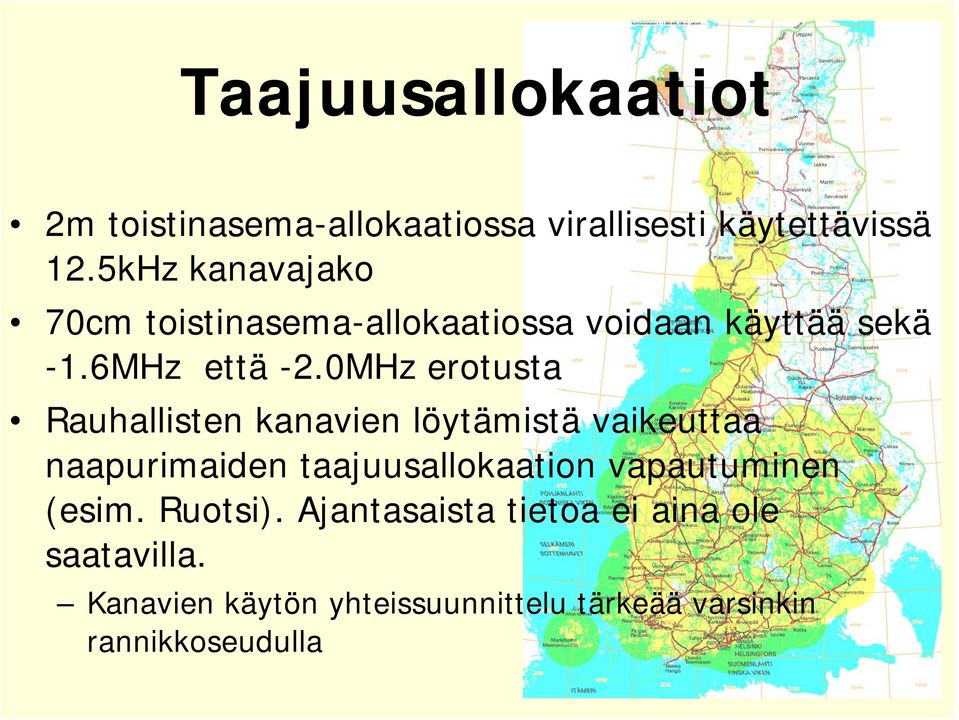

8 Taajuusallokaatiot 2m toistinasema-allokaatiossa virallisesti käytettävissä 12.5kHz kanavajako 70cm toistinasema-allokaatiossa voidaan käyttää sekä -1.6MHz että -2.0MHz erotusta Rauhallisten kanavien löytämistä vaikeuttaa naapurimaiden taajuusallokaation vapautuminen (esim. Ruotsi). Ajantasaista tietoa ei aina ole saatavilla. Kanavien käytön yhteissuunnittelu tärkeää varsinkin rannikkoseudulla

0MHz erotusta Rauhallisten kanavien löytämistä vaikeuttaa naapurimaiden taajuusallokaation

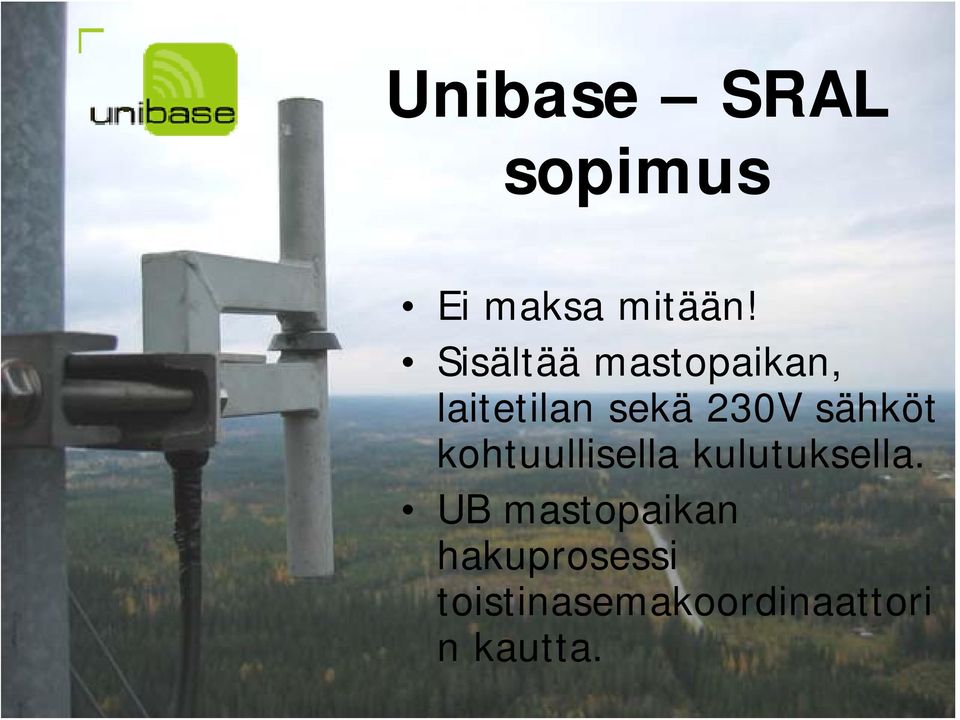

9 Unibase SRAL sopimus Ei maksa mitään! Sisältää mastopaikan, laitetilan sekä 230V sähköt kohtuullisella kulutuksella. UB mastopaikan hakuprosessi toistinasemakoordinaattori n kautta.

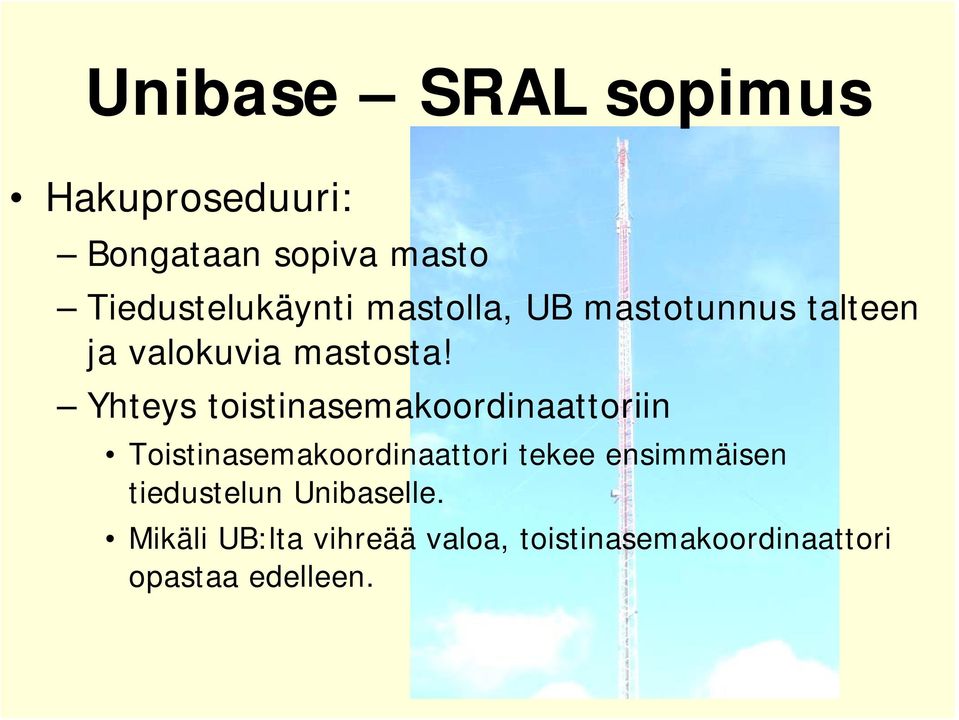

10 Unibase SRAL sopimus Hakuproseduuri: Bongataan sopiva masto Tiedustelukäynti mastolla, UB mastotunnus talteen ja valokuvia mastosta! Yhteys toistinasemakoordinaattoriin Toistinasemakoordinaattori tekee ensimmäisen tiedustelun Unibaselle. Mikäli UB:lta vihreää valoa, toistinasemakoordinaattori opastaa edelleen.

Yhteys toistinasemakoordinaattoriin Toistinasemakoordinaattori tekee

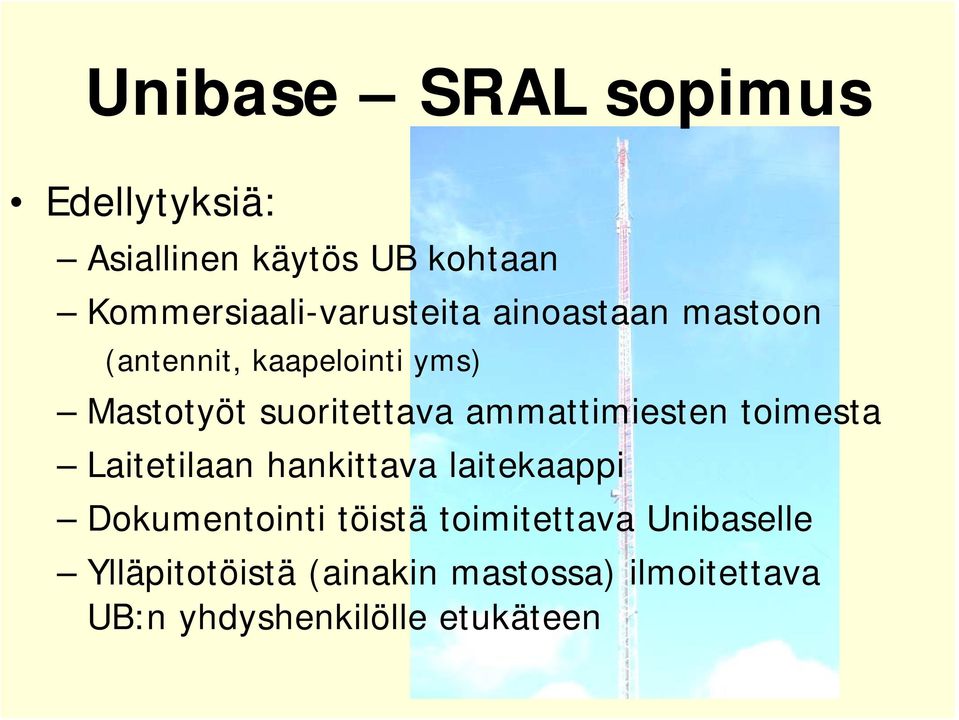

11 Unibase SRAL sopimus Edellytyksiä: Asiallinen käytös UB kohtaan Kommersiaali-varusteita ainoastaan mastoon (antennit, kaapelointi yms) Mastotyöt suoritettava ammattimiesten toimesta Laitetilaan hankittava laitekaappi Dokumentointi töistä toimitettava Unibaselle Ylläpitotöistä (ainakin mastossa) ilmoitettava UB:n yhdyshenkilölle etukäteen

suoritettava ammattimiesten toimesta Laitetilaan hankittava laitekaappi

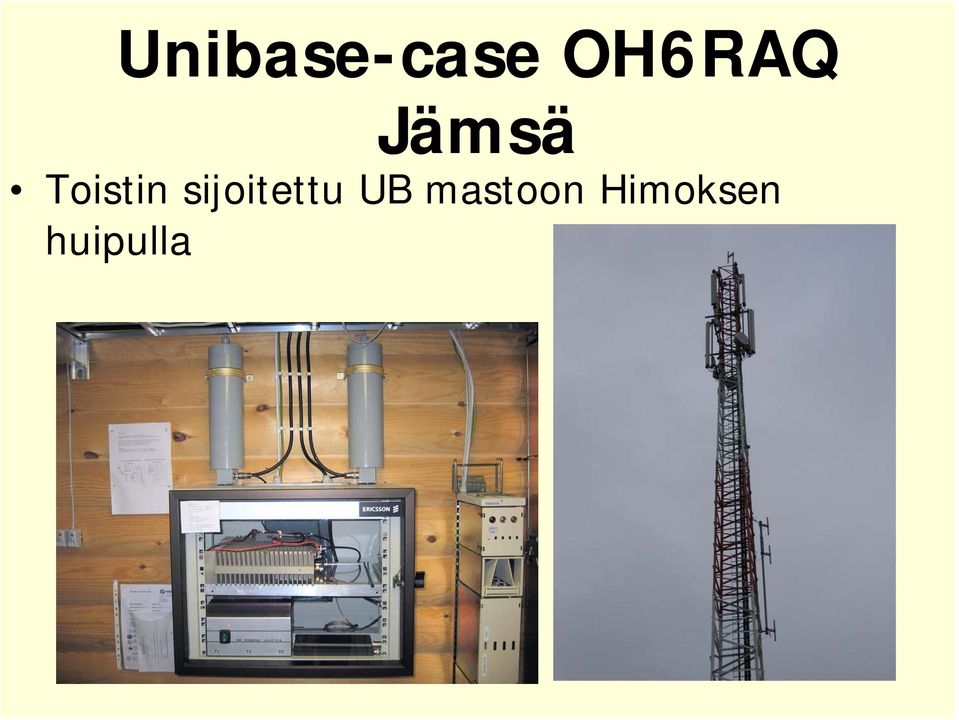

12 Unibase-case OH6RAQ Jämsä Toistin sijoitettu UB mastoon Himoksen huipulla

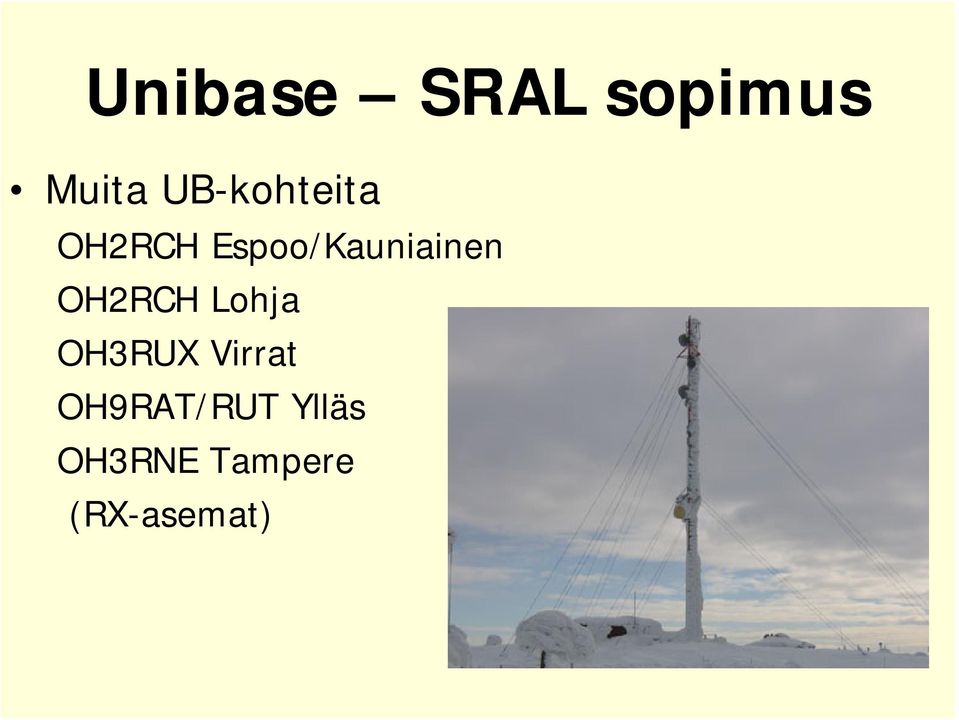

13 Unibase SRAL sopimus Muita UB-kohteita OH2RCH Espoo/Kauniainen OH2RCH Lohja OH3RUX Virrat OH9RAT/RUT Ylläs OH3RNE Tampere (RX-asemat)

14 Digita neuvottelutilanne Nykyisellään 90% alennukset normaaleista hinnoista, laskut SRAL kautta Ehdotettu 98% alennusta, varmuutta hyväksynnästä ei vielä ole mutta neuvottelut ovat edenneet positiivisesti Ehdotuksen mukaisesti laskut suoraan kerhoille 3kk/6kk jaksoina Tärkeää saada Digitan mastotietokannat ajan tasalle!

mutta neuvottelut ovat edenneet positiivisesti Ehdotuksen mukaisesti laskut

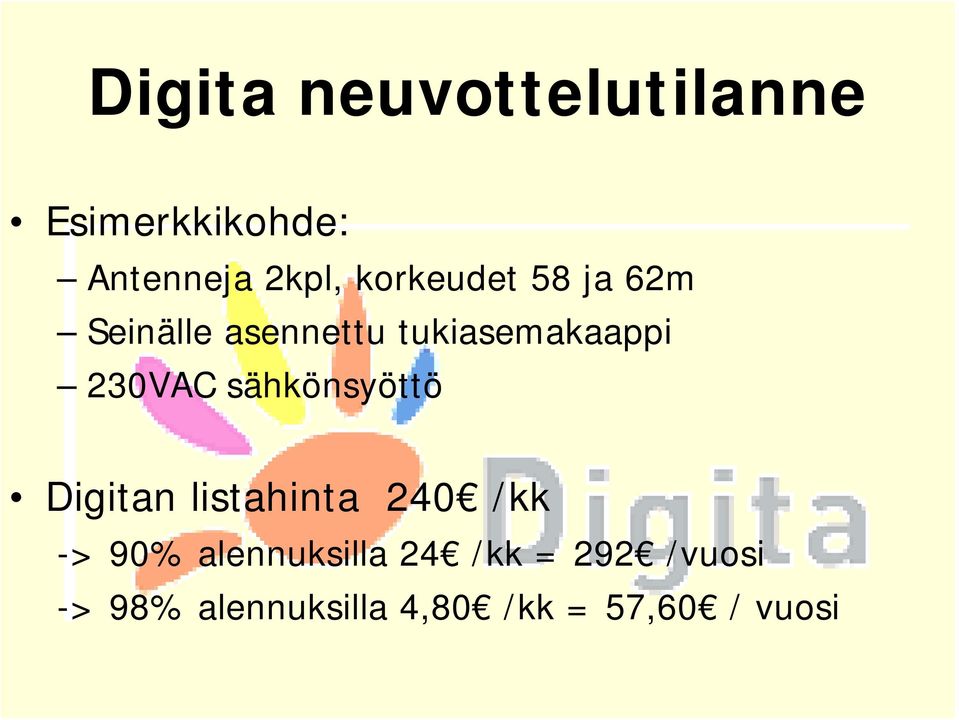

15 Digita neuvottelutilanne Esimerkkikohde: Antenneja 2kpl, korkeudet 58 ja 62m Seinälle asennettu tukiasemakaappi 230VAC sähkönsyöttö Digitan listahinta 240 /kk -> 90% alennuksilla 24 /kk = 292 /vuosi -> 98% alennuksilla 4,80 /kk = 57,60 / vuosi

230VAC sähkönsyöttö Digitan listahinta 240 /kk -> 90%

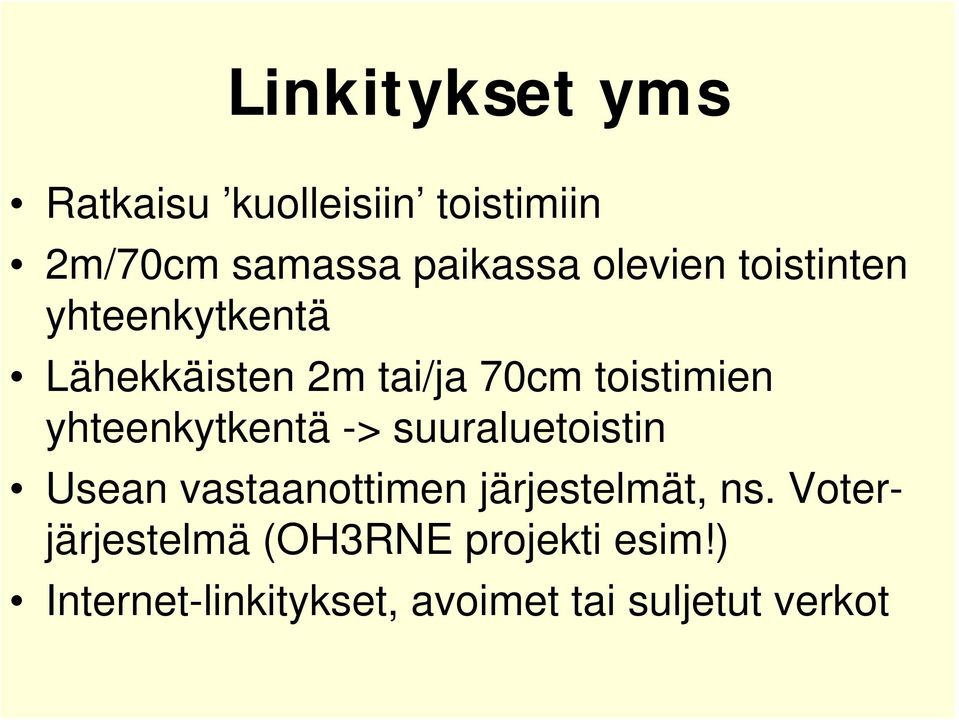

16 Linkitykset yms Ratkaisu kuolleisiin toistimiin 2m/70cm samassa paikassa olevien toistinten yhteenkytkentä Lähekkäisten 2m tai/ja 70cm toistimien yhteenkytkentä -> suuraluetoistin Usean vastaanottimen järjestelmät, ns. Voterjärjestelmä (OH3RNE projekti esim!) Internet-linkitykset, avoimet tai suljetut verkot

yhteenkytkentä -> suuraluetoistin Usean vastaanottimen järjestelmät, ns.

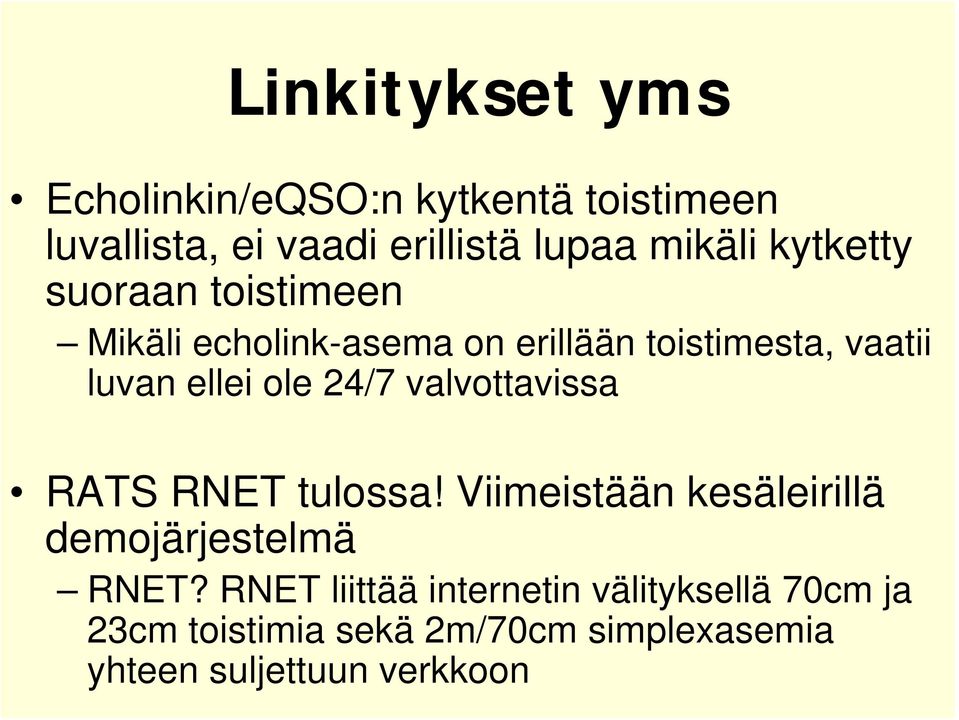

17 Linkitykset yms Echolinkin/eQSO:n kytkentä toistimeen luvallista, ei vaadi erillistä lupaa mikäli kytketty suoraan toistimeen Mikäli echolink-asema on erillään toistimesta, vaatii luvan ellei ole 24/7 valvottavissa RATS RNET tulossa! Viimeistään kesäleirillä demojärjestelmä RNET? RNET liittää internetin välityksellä 70cm ja 23cm toistimia sekä 2m/70cm simplexasemia yhteen suljettuun verkkoon

24/7 valvottavissa RATS RNET tulossa! Viimeistään kesäleirillä demojärjestelmä RNET?

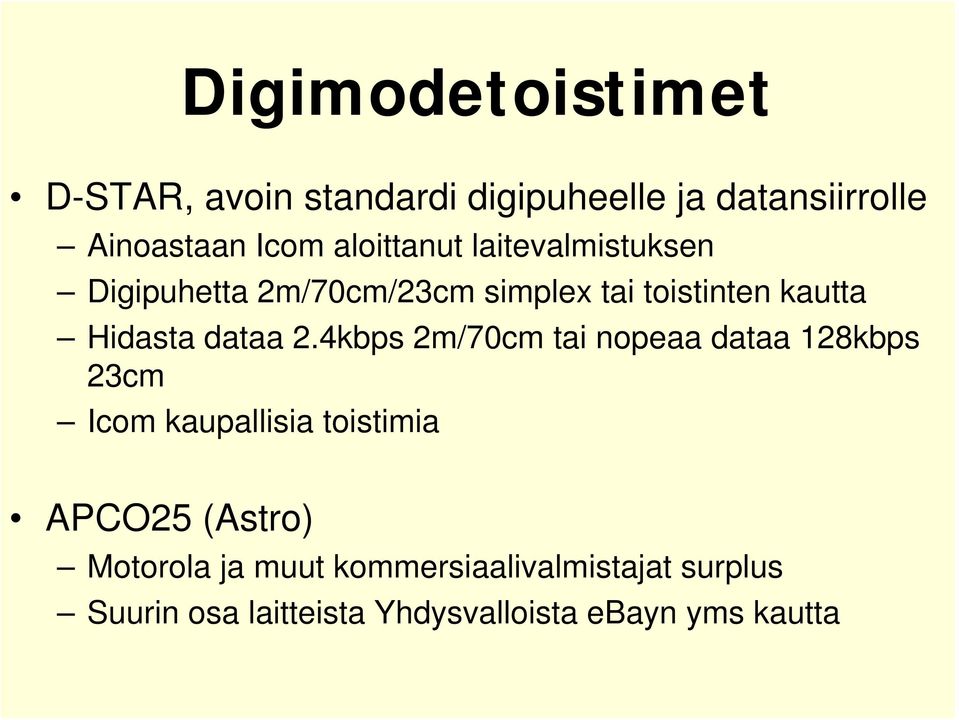

18 Digimodetoistimet D-STAR, avoin standardi digipuheelle ja datansiirrolle Ainoastaan Icom aloittanut laitevalmistuksen Digipuhetta 2m/70cm/23cm simplex tai toistinten kautta Hidasta dataa 2.4kbps 2m/70cm tai nopeaa dataa 128kbps 23cm Icom kaupallisia toistimia APCO25 (Astro) Motorola ja muut kommersiaalivalmistajat surplus Suurin osa laitteista Yhdysvalloista ebayn yms kautta
