1 LAADUNOHJAUSKOULUTUS Pientalon tekninen laatu ja asuttavuus

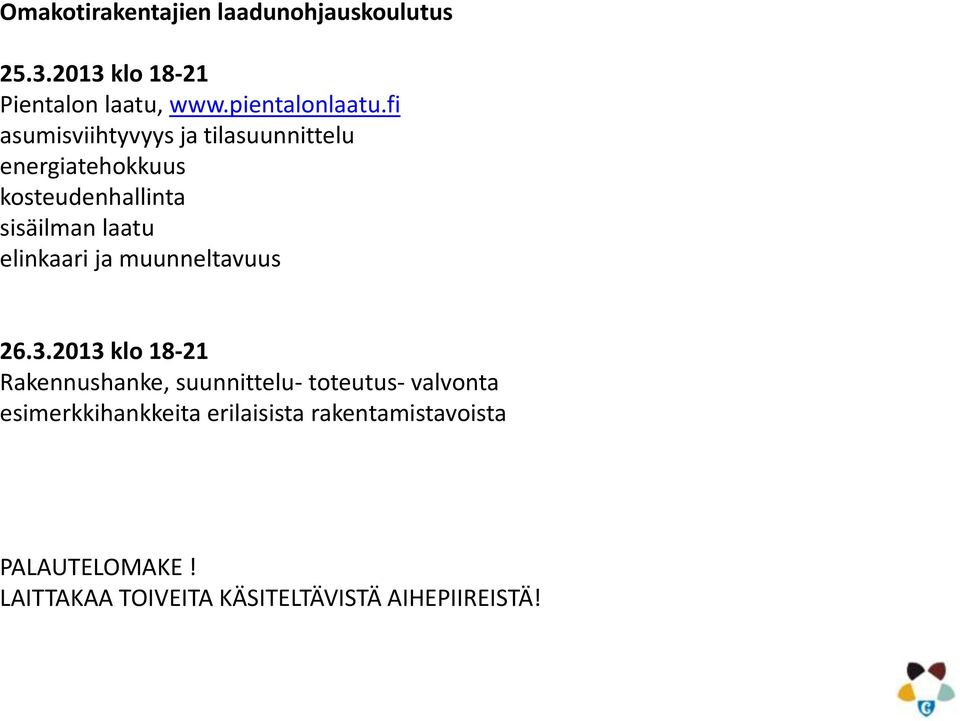

2 Omakotirakentajien laadunohjauskoulutus klo Pientalon laatu, asumisviihtyvyys ja tilasuunnittelu energiatehokkuus kosteudenhallinta sisäilman laatu elinkaari ja muunneltavuus klo Rakennushanke, suunnittelu- toteutus- valvonta esimerkkihankkeita erilaisista rakentamistavoista PALAUTELOMAKE! LAITTAKAA TOIVEITA KÄSITELTÄVISTÄ AIHEPIIREISTÄ!

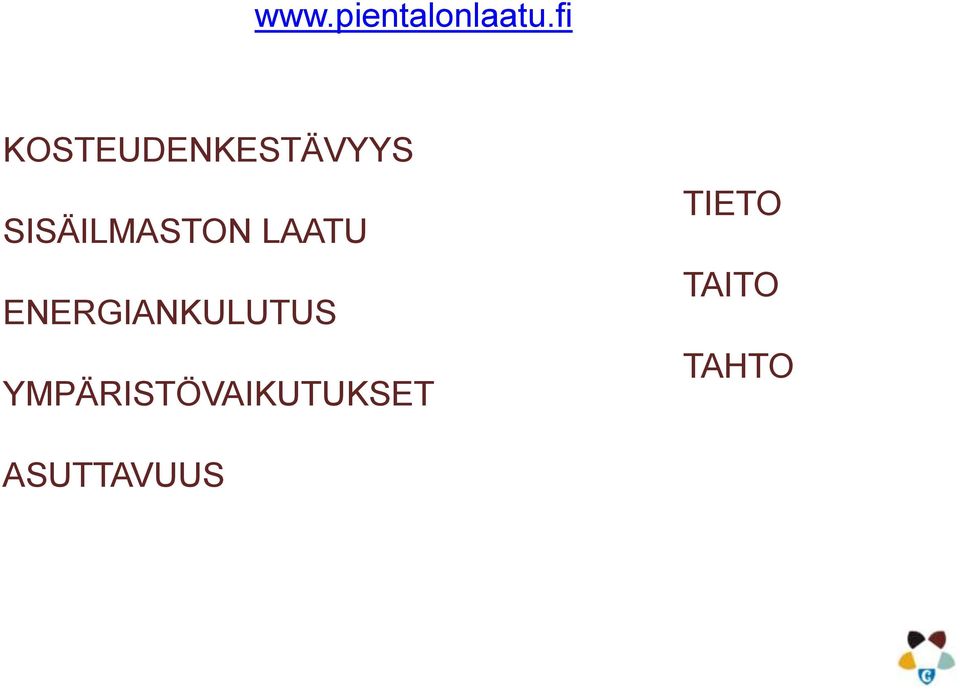

3 KOSTEUDENKESTÄVYYS SISÄILMASTON LAATU ENERGIANKULUTUS YMPÄRISTÖVAIKUTUKSET TIETO TAITO TAHTO ASUTTAVUUS

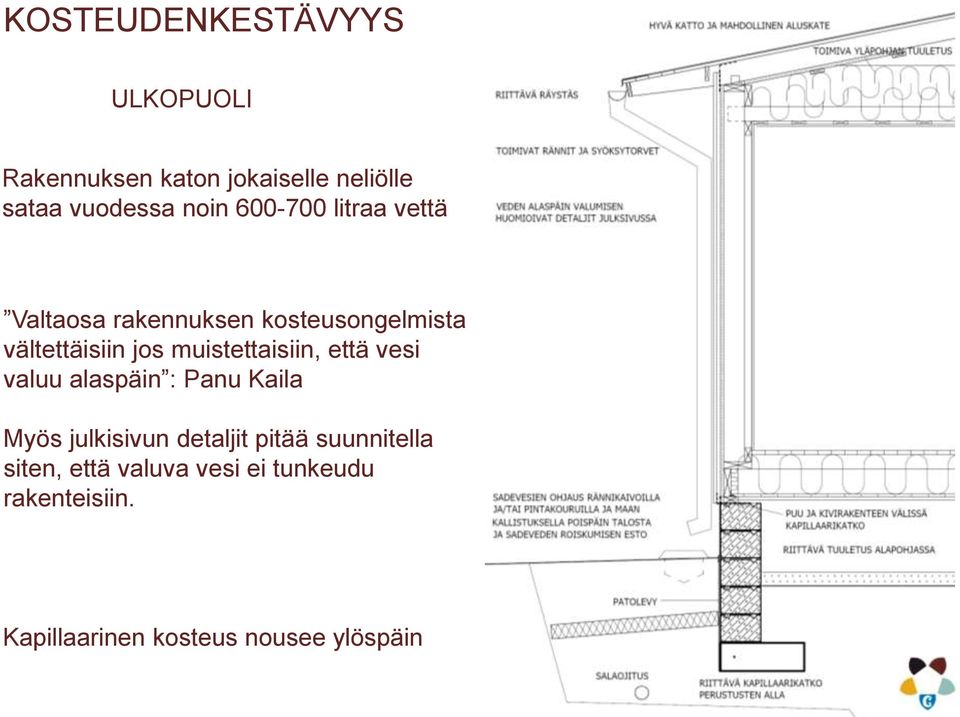

4 KOSTEUDENKESTÄVYYS ULKOPUOLI Rakennuksen katon jokaiselle neliölle sataa vuodessa noin litraa vettä Valtaosa rakennuksen kosteusongelmista vältettäisiin jos muistettaisiin, että vesi valuu alaspäin : Panu Kaila Myös julkisivun detaljit pitää suunnitella siten, että valuva vesi ei tunkeudu rakenteisiin. Kapillaarinen kosteus nousee ylöspäin

5 KOSTEUDENKESTÄVYYS VETTÄ EI SAA MENNÄ RAKENTEISIIN - vesieristykset, lattiakaivot, kallistukset, putkien ja vesikalusteiden läpiviennit vesieristeen lävitse VESI EI SAA JÄÄDÄ SEISOMAAN LATTIALLE - kallistukset, lattian lämmitys/kuivaus VESI EI SAA JÄÄDÄ ILMAAN - Ilmanvaihto, automaattinen tehostus? VETTÄ KÄYTTÄVIEN/KONDENSOIVIEN KODINKONEIDEN JA LAITTEIDEN HÄIRIÖTILAT JA NIIDEN SEURAUKSET - astianpesukone, pyykinpesukone, lämminvesivaraaja, jääkaappi, pakastin JAKOPUTKISTON HUOLLETTAVUUDEN JA UUSIMISEN MAHDOLLISUUS, PAINEKOKEET, VUOTOHÄLYTTIMET, JAKOTUKKIKAAPIT, JÄÄTYMISEN ESTO YMS. ILMAVUODOT RAKENNUKSESTA - Tiiviysmittaus ja lämpökuvaus - Ilmavuoto+ilmanvaihto kosteutta rakenteissa KOULUTUS KÄYTTÄJÄLLE + HUOLTOKIRJA SISÄPUOLI/ KÄYTÖN AIKAINEN KESTÄVYYS

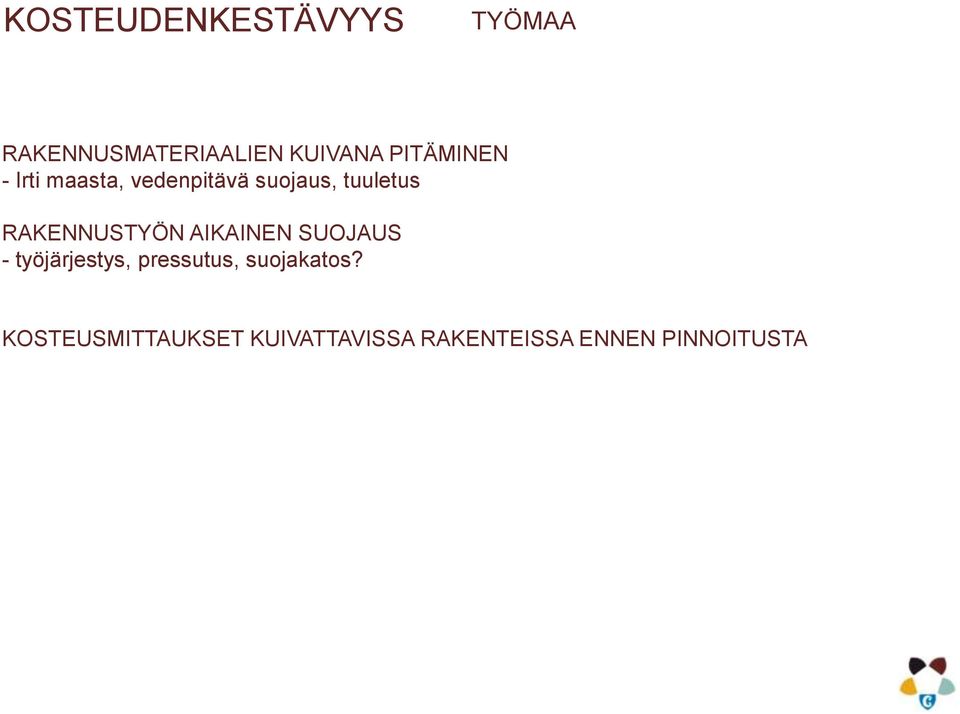

6 KOSTEUDENKESTÄVYYS TYÖMAA RAKENNUSMATERIAALIEN KUIVANA PITÄMINEN - Irti maasta, vedenpitävä suojaus, tuuletus RAKENNUSTYÖN AIKAINEN SUOJAUS - työjärjestys, pressutus, suojakatos? KOSTEUSMITTAUKSET KUIVATTAVISSA RAKENTEISSA ENNEN PINNOITUSTA

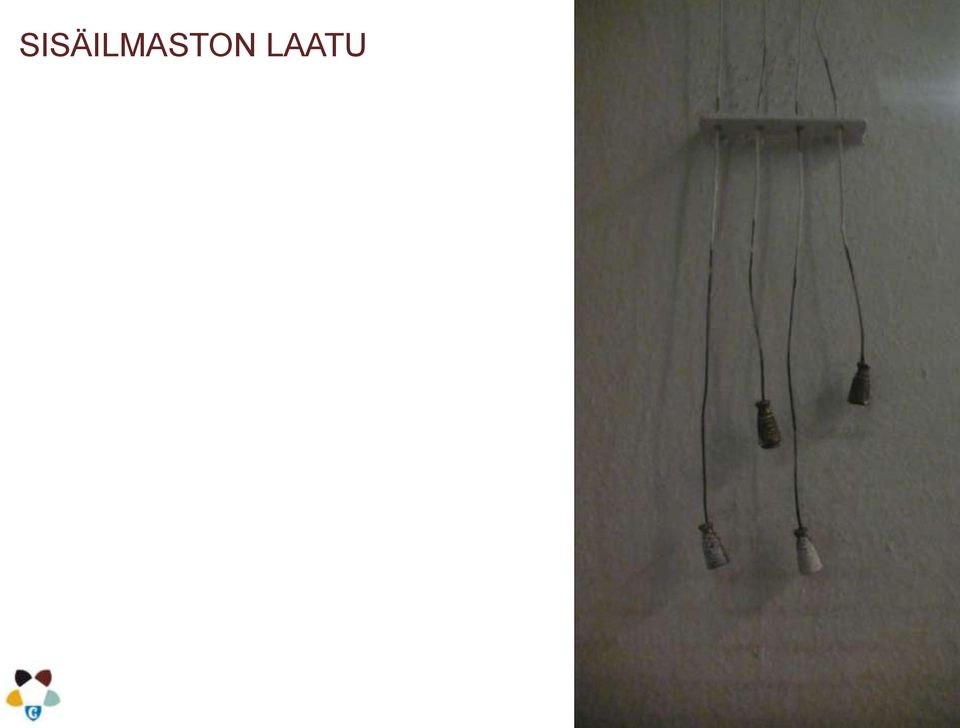

7 SISÄILMASTON LAATU

8 SISÄILMASTON LAATU Ruokaa n. 1 l/vrk Vettä n. 2l/vrk Hengitysilmaa l/vrk SISÄILMASTON LAATUTASON TAVOITE (Sisäilmastoluokitus 2000 esim. RT-kortti ) - Ilman laatu ja puhtaus (rakennusmateriaalien emissiot) - Sisäilman ja pintojen lämpötila - Ilman liike ja veto - Ilman kosteus - Melu - Valaistus S3 tyydyttävä taso = säädösten mukainen minimitaso S2 hyvä sisäilmasto S1 Yksilöllinen sisäilmasto

9 SISÄILMASTON LAATU RAKENNUS TARVITSEE ILMANVAIHDON TOIMIAKSEEN LVI-SUUNNITTELIJA KESKEISESSÄ ROOLISSA HYVÄN LOPPUTULOKSEN SAAVUTTAMISEKSI ILMANVAIHDON POISTOILMAN MUKANA KARKAA MERKITTÄVÄ MÄÄRÄ LÄMPÖENERGIAA (karkeasti noin neljännes kaikesta energiasta normitalossa) ILMANVAIHTOJÄRJESTELMÄ VAATII HUOLTOA TOIMIAKSEEN SUUNNITELLULLA TAVALLA LTO IV-KONE

10 SISÄILMASTON LAATU MITOITUS JA MUUNTOJOUSTO HENKILÖMÄÄRIEN MUKAISET ILMAVIRRAT MYÖHEMMÄT HUONEJAOT OVATKO MAHDOLLISIA/TARPEELLISIA MAHDOLLISEN SIVUASUNNON VAATIMAT VARAUKSET SIIRTOILMASÄLEIKÖT JA OVIRAOT

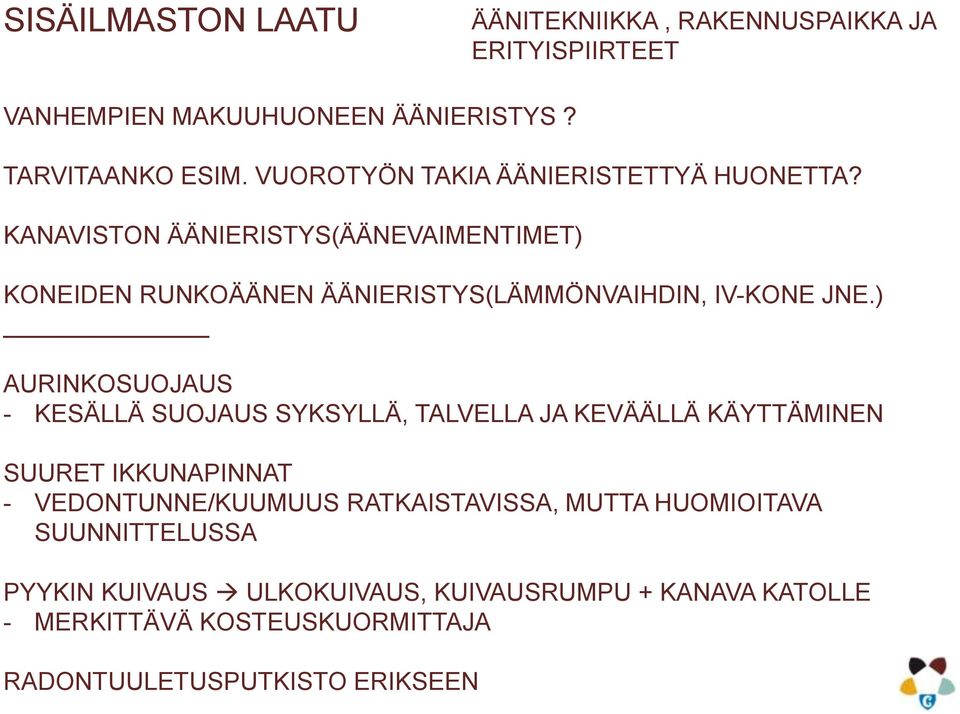

11 SISÄILMASTON LAATU ÄÄNITEKNIIKKA, RAKENNUSPAIKKA JA ERITYISPIIRTEET VANHEMPIEN MAKUUHUONEEN ÄÄNIERISTYS? TARVITAANKO ESIM. VUOROTYÖN TAKIA ÄÄNIERISTETTYÄ HUONETTA? KANAVISTON ÄÄNIERISTYS(ÄÄNEVAIMENTIMET) KONEIDEN RUNKOÄÄNEN ÄÄNIERISTYS(LÄMMÖNVAIHDIN, IV-KONE JNE.) AURINKOSUOJAUS - KESÄLLÄ SUOJAUS SYKSYLLÄ, TALVELLA JA KEVÄÄLLÄ KÄYTTÄMINEN SUURET IKKUNAPINNAT - VEDONTUNNE/KUUMUUS RATKAISTAVISSA, MUTTA HUOMIOITAVA SUUNNITTELUSSA PYYKIN KUIVAUS ULKOKUIVAUS, KUIVAUSRUMPU + KANAVA KATOLLE - MERKITTÄVÄ KOSTEUSKUORMITTAJA RADONTUULETUSPUTKISTO ERIKSEEN

12 SISÄILMASTON LAATU TEKNISET JÄRJESTELMÄT HUOLLETTAVUUS - Ilmanvaihtokone joudutaan uusimaan vuoden välein - Koneen tulee olla helposti puhdistettavissa - Kanavistoa joudutaan puhdistamaan - Kanavien sijainti; höyrynsulun läpiviennit, eristys, puhdistettavuus, uusittavuus - Vaikka kanavisto olisi höyrynsulun sisäpuolella pitää osa kanavista eristää kondenssin takia (ulkoa tuleva ilma kylmää kanava kylmä kondenssi) - KÄYTTÄJÄN KOULUTUS JA JÄRJESTELMÄN HUOLTO MUISTETTAVA!

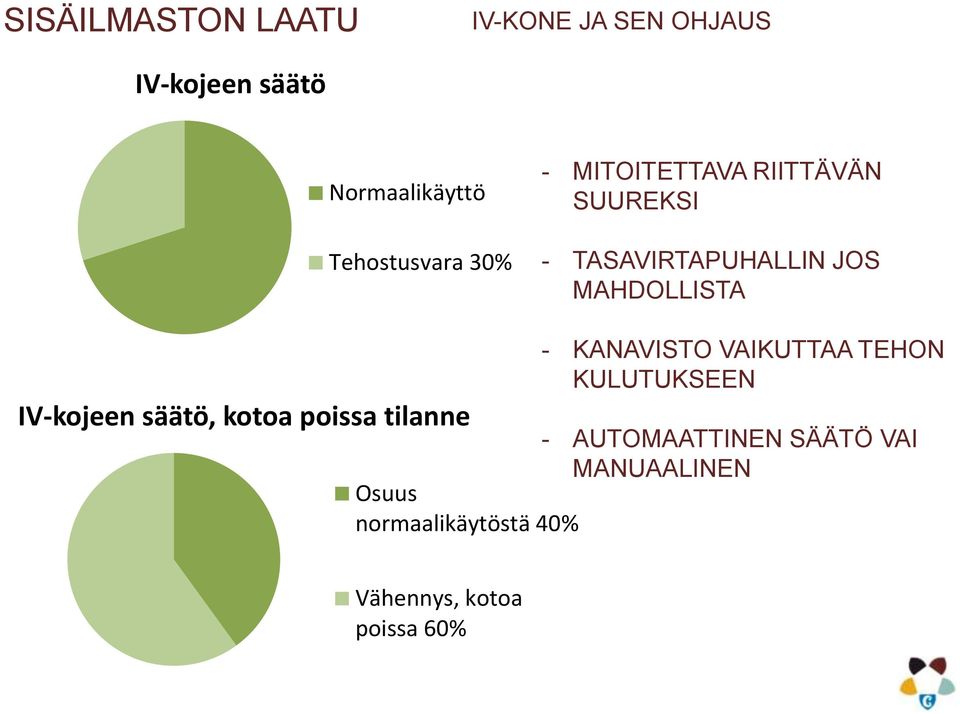

13 SISÄILMASTON LAATU IV-KONE JA SEN OHJAUS IV-kojeen säätö Normaalikäyttö Tehostusvara 30% - MITOITETTAVA RIITTÄVÄN SUUREKSI - TASAVIRTAPUHALLIN JOS MAHDOLLISTA IV-kojeen säätö, kotoa poissa tilanne - KANAVISTO VAIKUTTAA TEHON KULUTUKSEEN - AUTOMAATTINEN SÄÄTÖ VAI MANUAALINEN Osuus normaalikäytöstä 40% Vähennys, kotoa poissa 60%

14 SISÄILMASTON LAATU LÄMMÖNTALTEENOTON HYÖTYSUHDE 100 % 90 % 80 % 70 % 60 % 50 % 40 % 30 % 20 % 10 % 0 % 80% hyötysuhde 60% hyötysuhde Osto-energian määrä kaksinkertaistuu osto-energia osuus LTO osuus

15 SISÄILMASTON LAATU

16 SISÄILMASTON LAATU KANAVISTO KANAVISTO MITOITETTU VÄLJÄKSI PIENEMPI PAINEHÄVIÖ IV-KONEELTA VAADITAAN VÄHEMMÄN TEHOJA HELPOTTAA ÄÄNENVAIMENNUSTA Kummasta putkesta ilmapallo olisi helpompi tunkea läpi? VÄLTÄ HÖYRYNSULUN LÄPIVIENTEJÄ LÄPIVIENNNIT ERISTETTÄVÄ HUOLELLISESTI HÖYRYNSULUN YLÄPUOLELLA KANAVISTON PITÄÄ OLLA ERISTETTY

17 SISÄILMASTON LAATU PINTAMATERIAALIT, SIIVOUS, TYÖMAATOTEUTUS M1 LUOKAN MATERIAALIT - MATERIAALIN EMISSIOT SISÄILMAAN HYVÄKSYTYLLÄ TASOLLA KESKUSPÖLYNIMURI TYÖMAAN AJAN KANAVISTO SULJETTU IV- KONE KÄYNNISTETÄÄN VASTA SIIVOUKSEN JÄLKEEN ILMAVIRRAT SÄÄDETÄÄN JA TARKASTETAAN TEHOSTETTU ILMANVAIHTO RAKENNUKSEN VALMISTUTTUA ALKUEMISSIOIDEN POISTAMISEKSI

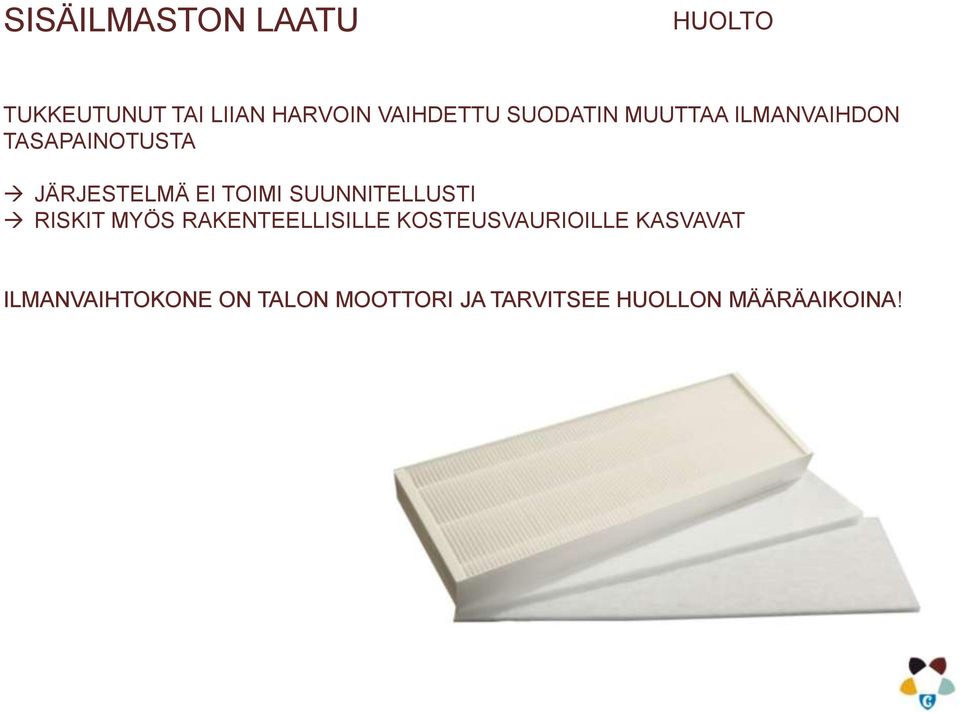

18 SISÄILMASTON LAATU HUOLTO TUKKEUTUNUT TAI LIIAN HARVOIN VAIHDETTU SUODATIN MUUTTAA ILMANVAIHDON TASAPAINOTUSTA JÄRJESTELMÄ EI TOIMI SUUNNITELLUSTI RISKIT MYÖS RAKENTEELLISILLE KOSTEUSVAURIOILLE KASVAVAT ILMANVAIHTOKONE ON TALON MOOTTORI JA TARVITSEE HUOLLON MÄÄRÄAIKOINA!

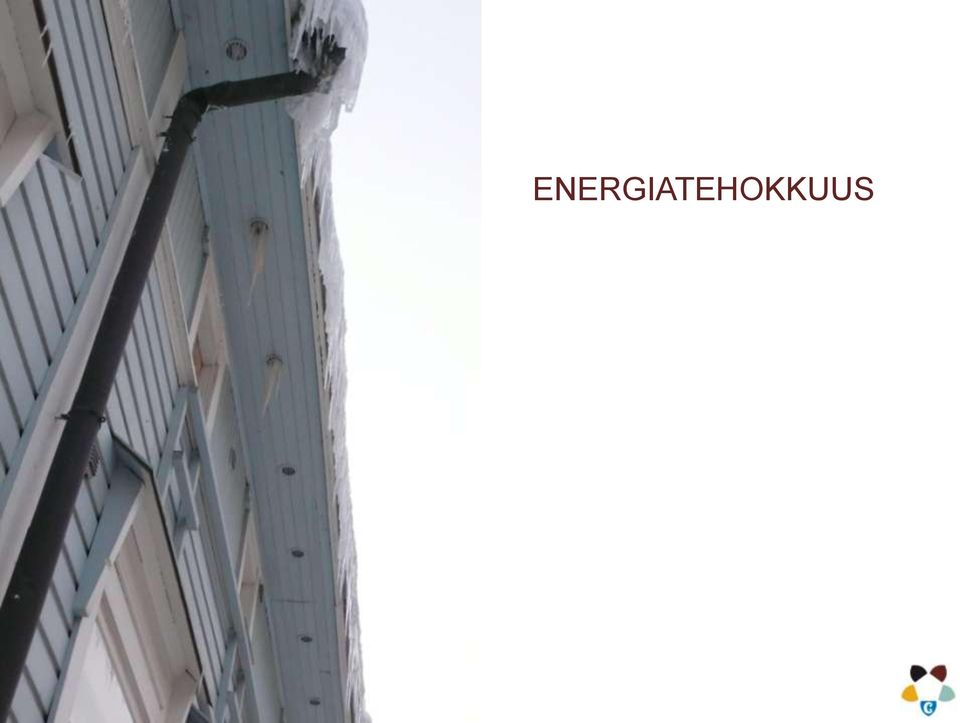

19 ENERGIATEHOKKUUS

20 ENERGIATEHOKKUUS Oulun Rakennusvalvonta RAKENNUKSEN SUUNTAUS TONTILLA ILMANSUUNTIEN MUKAAN TUULIOLOSUHTEET

21 Oulun Rakennusvalvonta

22 RAKENNUKSEN RAKENTEIDEN ERISTÄVYYS RAKENNUSMÄÄRÄYSKOKOELMAN C3 MUKAAN ENERGIATEHOKKUUS

23 ILMANVAIHDON ENERGIATEHOKKUUS RAKENNUSMÄÄRÄYSKOKOELMAN D3 MUKAAN ENERGIATEHOKKUUS

24 LÄMMITYSENERGIA Energiantuoton tapa kytkeytyy muihin rakennuksen ratkaisuihin - lämmitysenergian tarve - Jäähdytyksen tarve - Lämmönjakojärjestelmä - Varajärjestelmä? - Kustannukset; INVESTOINTI + ELINKAARI+ KÄYTTÖKULUT Käytä mahdollisimman paljon uusiutuvia ja ilmaisia energiamuotoja puuta, tuulta ja aurinkoa Omenatarhassa on liityttävä kaukolämpöverkostoon!

25 ENERGIATODISTUS JA ENERGIASELVITYS

26 RAKENNUKSEN LÄMPÖHÄVIÖT KARKEA LASKELMA ERÄÄN TALON ENERGIANKULUTUKSESTA ILMANVAIHTO 25% YLÄPOHJA 5% ILMAVUODOT 10% ULKOSEINÄT 18% LÄMMIN VESI 12% IKKUNAT JA OVET 20% ALAPOHJA 10%

27 TIIVIYS TIIVIYSMITTAUKSELLA + LÄMPÖKAMERAKUVALLA SAADAAN VUOTOKOHDAT PAIKALLISTETTUA TIIVIYS VAATII HUOLELLISUUTTA TYÖMAAVAIHEESSA JA SUUNNITTELUSSA PELKKÄ TEIPPI EI OLE RIITTÄVÄ TIIVIYDEN PITKÄAIKAISEEN SÄILYMISEEN MIKSI? ETTEI RAKENTEISIIN PÄÄSE KOSTEUTTA PAKSUT ERISTEKERROKSET EIVÄT KUIVA/SIEDÄ KOSTEUTTA

28 YMPÄRISTÖVAIKUTUKSET SIJAINTI ELINKAARI HIILIDIOKSIDIPÄÄSTÖT, PIENHIUKKASPÄÄSTÖT LAJITTELU RAKENNUSVAIHEESSA PIILOON JÄÄVIEN JÄRJESTELMIEN DOKUMENTOINTI MAALAISJÄRJEN KÄYTTÄMINEN

29 ASUTTAVUUS ESTEETTÖMYYS MUUNTOJOUSTO TILOJEN TOIMIVUUS HYVÄ SUUNNITTELU! RAKENNUKSEN JA KÄYTTÄJIEN ELINKAARI PIHAN SUUNNITELMAT JA TOIMINNOT MUISTA VARASTOTILAT KUSTANNUSARVIO + AIKATAULU + OMA JA PERHEEN JAKSAMINEN

30 KIITOS!

31 YHTEYSTIETOJA UUSIEN KAAVA-ALUEIDEN NEUVONTA JA RAKENNUSLUVAT Rakennustarkastaja Jaakko Niemi TONTTIKAUPPA ASIAT Mervi Fors Kaupunkikehitys DIGITAALISET POHJAKARTAT Gun-Maj Hägglund KATUSUUNNITELMAT Ylva Heiman
