2 Sony 4K more than just a number

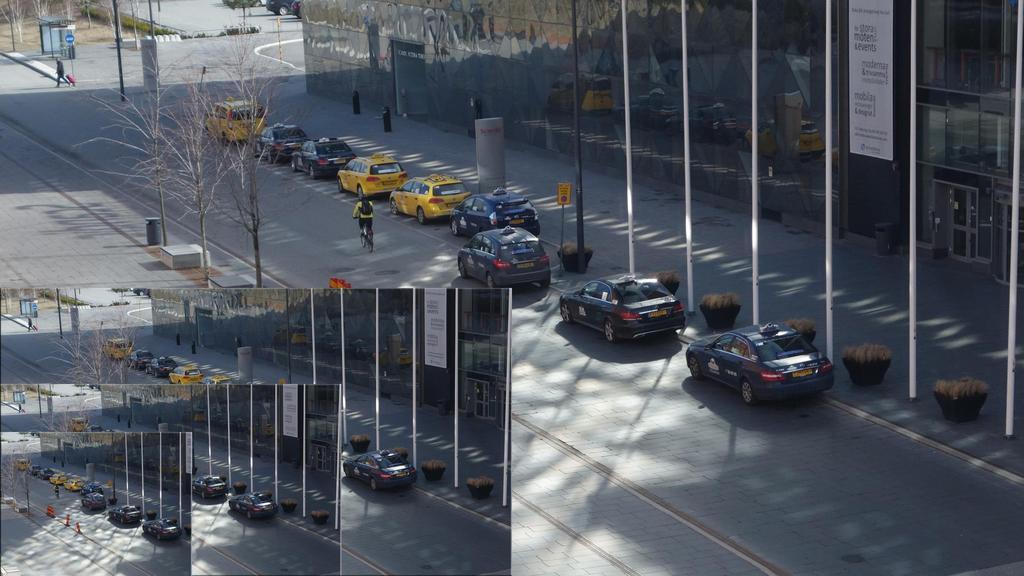

3 Mitä on 4K ja miksi? 4k timelapse 4K (8.3MP) 2160 pixels FHD 1080P (2MP) HD 720P (0.92 MP) PAL (0.4MP) PAL 720 pixels HD 1280 pixels FHD 1920 pixels 4K 3840 pixels

4 Odotukset turvajärjestelmältä Selkeää, tarkkaa ja oikeanväristä kuvaa pimeässä, sekä kirkkaassa auringonpaisteessa. Ja kaikki siltä väliltä jatkuvassa muutostilassa. henkilötunnistus rekisterikilpitunnistus Kohteiden seuranta henkilölaskenta X- series in action

5 Pikselitiheys ja valvottava alue Pikselien määrä metriä kohti laskee koko ajan kun etäisyys kameraan kasvaa. Saavutettava kuva ala on yhtä tärkeä kuin resoluutio, kun lasketaan pikselimäärää metrillä. Full-hd kameraan verrattuna saman tarkkuustason saavuttaminen onnistuu neljä kertaa pidemmältä matkalta. Dead zone Strong identification Identification Recognition Detection These images are generated by JVSG s software, IP Video System Design Tools ppm 150 ppf 250 ppm 75 ppf 100 ppm 30 ppf 20 ppm 6 ppf

6 Haasteet resoluution kasvaessa Herkkyys - Sensitivity Pikselitiheyden kasvaessa herkkyys putoaa väistämättä. Herkkyyden kasvattamiseksi vahvistusta täytyy kasvattaa, jolloin kuvaan tulee kohinaa. Vaihtoehtoisesti voidaan pidentää suljinaikaa, mutta tällöin liikkuvat kohteet muuttuvat epätarkemmiksi. Verkkokaistan ja tallennustilan hallinta - Bandwidth and storage Resoluution kasvaessa myös kaista-, sekä tallennustilan vaatimukset kasvavat. Verkkokaistan pienentämiseksi voidaan käyttää erilaisia kompressiomenetelmiä, mutta se lisää prosessoinnin tarvetta sekä kameran, että tallentimen päässä.

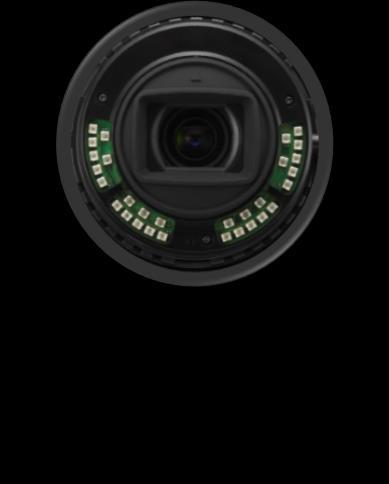

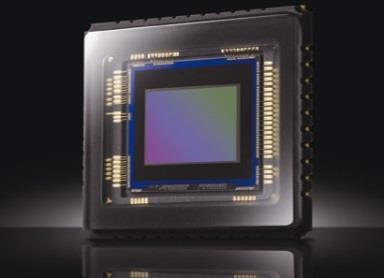

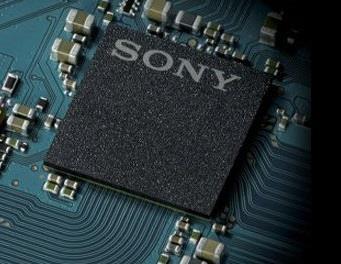

7 Sony avainteknologiat Optiikka Kuvasensori Prosessointi Sony lens Sony image sensor Sony signal processor 20MP resolution 2.9x zoom lens 1.0-type or 35mm large sensor Exmor R back-illuminated Noise reduction Color reproduction Contrast Kuva-analyysi High visibility Low light sensitivity High resolution Reasonable bandwidth

8 4K kaistanhallinta: Bandwidth Mitä enemmän kuvassa on informaatiota, sitä enemmän vaaditaan verkkokaistaa. Vai voidaanko asia tehdä älykkäämmin? Vaadittava kaistanleveys 4K kuvalle Vaadittava kaistanleveys HD kuvalle Vaadittava kaistanleveys SD kuvalle

9 Voit valita useamman eri tekniikan välillä kuinka piennät kaistantarvetta. Intelligent coding Auttaa vähentämään kaistantarvetta Tallennus/verkkokustannusten vähennys Intelligent cropping Auttaa tehostamaan valvontaa sekä minimoi tallennustarvetta Tukee sekä alue- että avainalueiden valvontaa Non-interest area (lower visibility) Interest area (High visibility) *ROI: Regions Of Interests

10

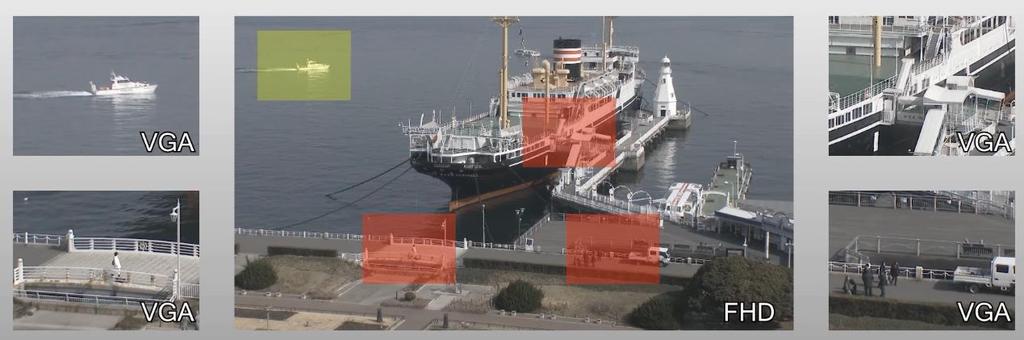

11 Intelligent cropping (VGA) Multi-streaming: Up to 5 Captured image : 4K (3840 x 2160 pixels) Overview : Full HD (1920 x 1080 pixels), 10 fps Up to 5 streams Close-up : VGA x4 (640 x 480 pixels), 10 fps

12

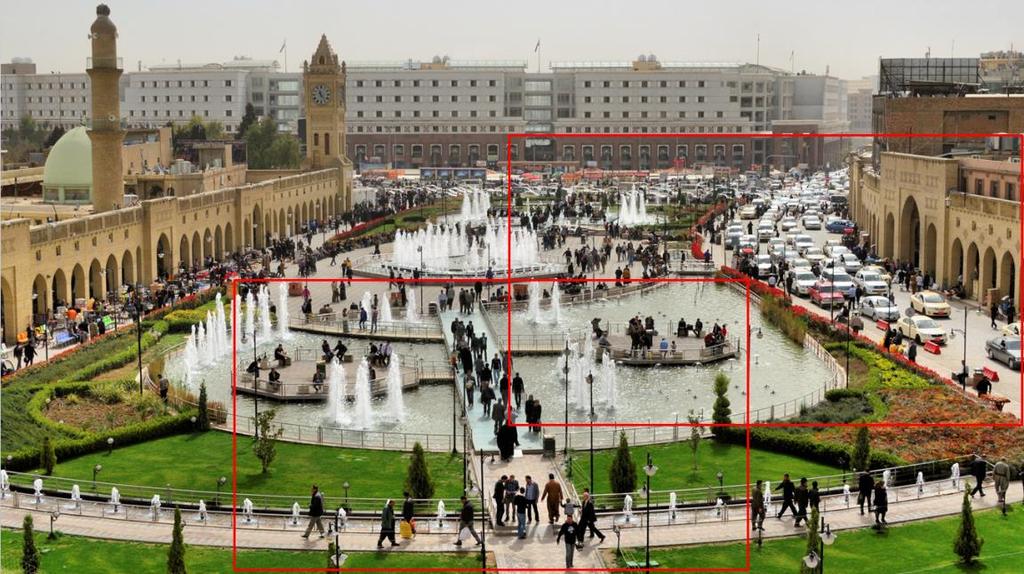

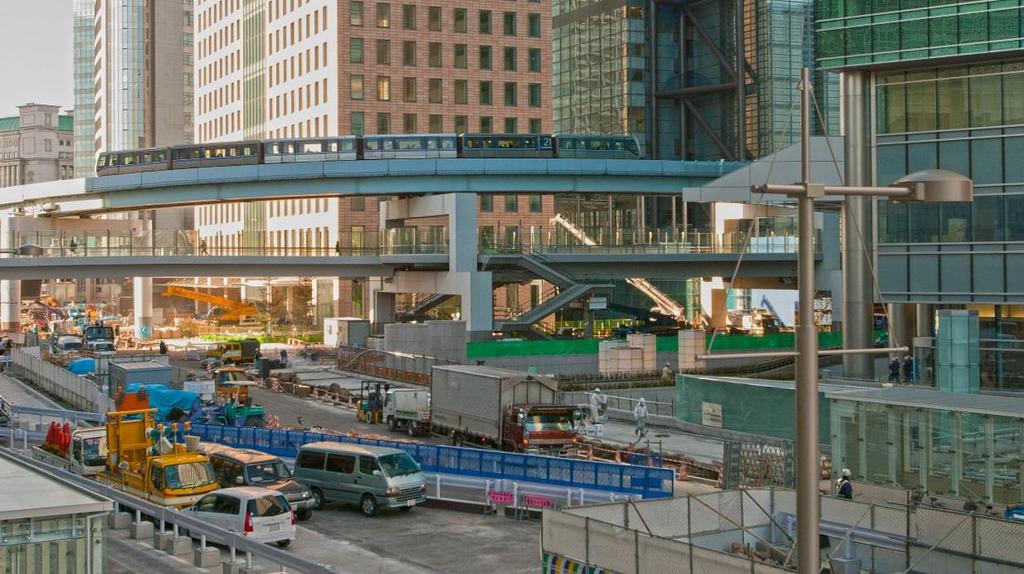

13 Intelligent cropping (Full HD) Captured image : 4K (3840 x 2160 pixels) Normal monitoring using Full-HD for the city surveillance and railway which want to realize overlook and distance with a high-resolution camera at the same time. Multi-streaming: Up to 3 Overview Full HD (1920 x 1080 pixels), 10 fps Close-up Full HD x2 (1920x 1080 pixels), 10 fps Up to 3 streams

14 Kaistanhallinta käyttäen Intelligent cropping tekniikkaa Reducing up to approx. 50% Esimerkissä alkuperäinen 4K kuvastriimi on aseteltu 16 Mbps. Other company Storage cost Sony Storage cost Camera Out 4K 16Mbps 100% 16Mbps Dynamic cropping with object tracking Static cropping Camera out Full HD 4Mbps VGA 1Mbps VGA 1Mbps VGA 1Mbps VGA 1Mbps 50% Total 8Mbps Overview ROI (Region of Interest)

15 Evidence shot (20M) Huippulaatuinen JPEG tallennus 20 megapikselin resoluutiolla (5,472 x 3,648) todistusaineistoksi pysäköintialueelta tai kaupunkivalvonnassa. 20 Megapixel-native resolution Stream 1 in MJPEG: 20 Megapixel (5472 x 3648 pixels), 2.5 fps Stream 2 in H.264: 1440 x 960 pixels, 5 fps

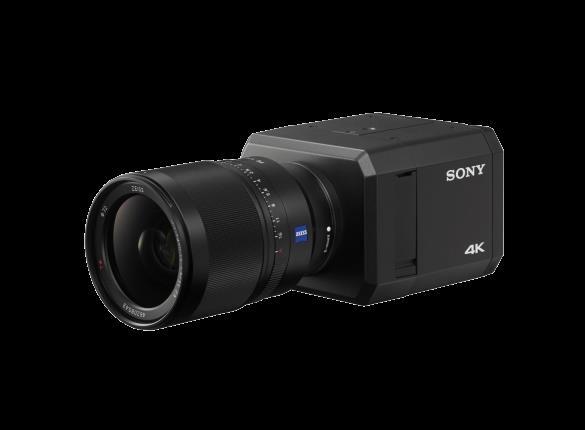

16 SNC-VB770 The Ultra-high sensitivity 4K network camera from Sony 27 See everything, miss nothing. The foundation for your future starts today.

17 The Benefits The Ultra-high sensitivity camera from Sony Three key benefits Ultra-high Sensitivity 4K Resolution Network 28 See everything, miss nothing. The foundation for your future starts today.

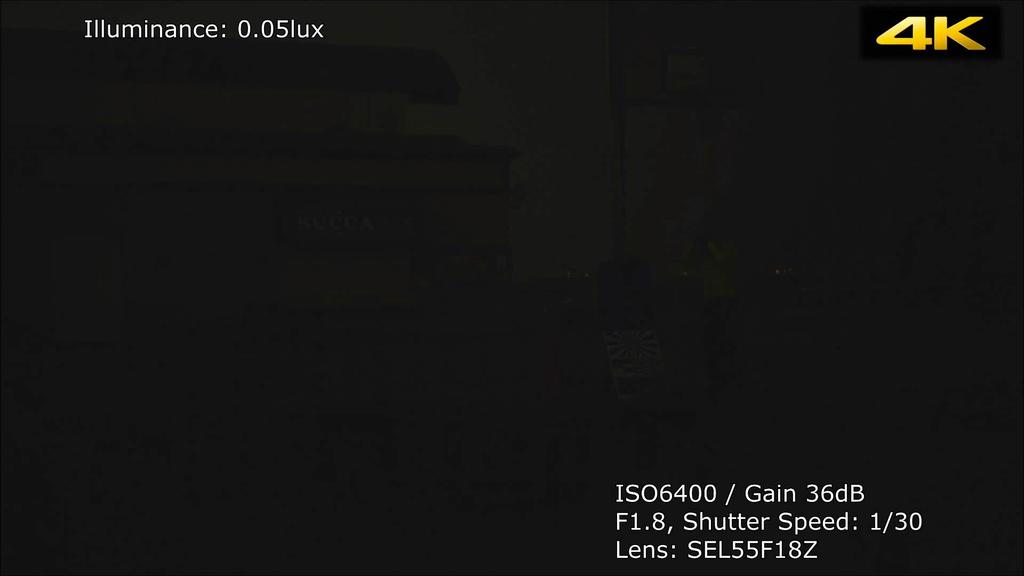

18 Ultra-high Sensitivity Bringing you to another world ISO 6400 Human Eye* ISO High Sensitivity * Under condition of this image was taken. ISO Ultra -high Sensitivity from Sony 29 See everything, miss nothing. The foundation for your future starts today.

19 30 See everything, miss nothing. The foundation for your future starts today.

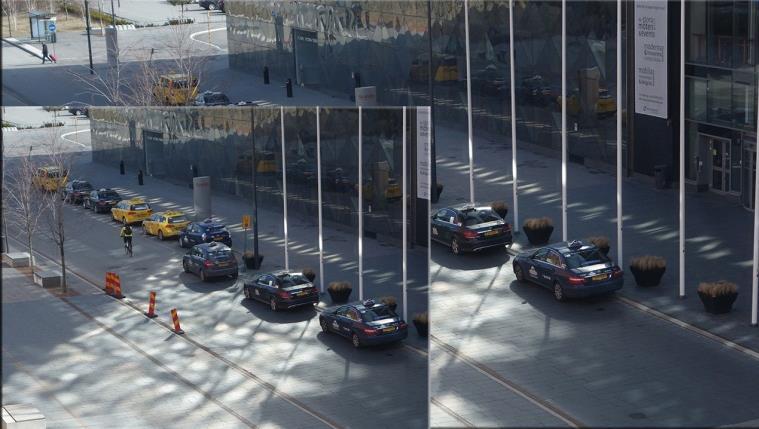

20 4K Resolution 4K entire image and detailed close-up Detailed Close-up 4K 31 Entire See everything, Image miss nothing. The foundation for your future starts today.

21 Network Monitoring wherever you are, Sharing whenever you need 32 See everything, miss nothing. The foundation for your future starts today.

22 Värikuvaa lähes pimeässä Full color in near pitch-black 34 See everything, miss nothing. The foundation for your future starts today.

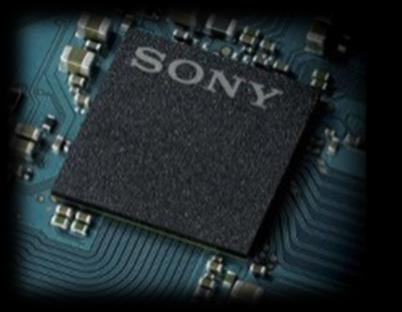

23 Full color in near pitch-black The highest sensitivity in its class Under 0.004lx* / ISO ** with 35mm Full frame Exmor CMOS sensor * F1.4, 30IRE ** Expandable to ISO Low noise image with Sony unique image processor 4K high resolution image Sony E-mount lens 35 See everything, miss nothing. The foundation for your future starts today.

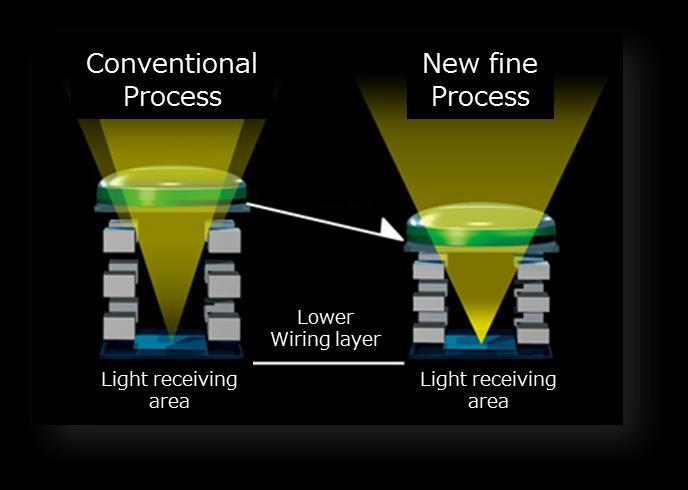

24 Kehittyneintä kuvasensoriteknologiaa The highest sensitivity in its class Under 0.004lx* / ISO **with 35mm Full frame Exmor CMOS sensor * F1.4, 30IRE ** Expandable to ISO Wider photodiode Increase the photodiode area by optimizing the circuit area Lower wiring layer Improve light collection efficiency by adapting cutting-edge fabrication process Gapless on-chip lens Suppressing the gap of on-chip lens to a minimum for higher light efficacy Gapless on-chip lens 36 See everything, miss nothing. The foundation for your future starts today.

25 Yleiskuva sekä lähikuvaikkunat 37 See everything, miss nothing. The foundation for your future starts today.

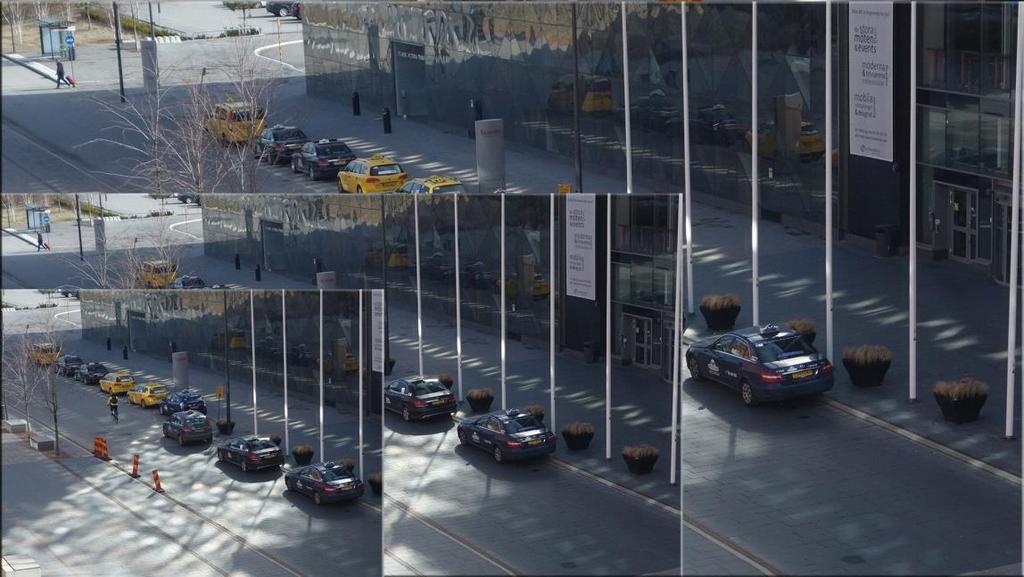

26 Intelligent Cropping Overview in FHD Close-ups streams x 4 38 See everything, miss nothing. The foundation for your future starts today.

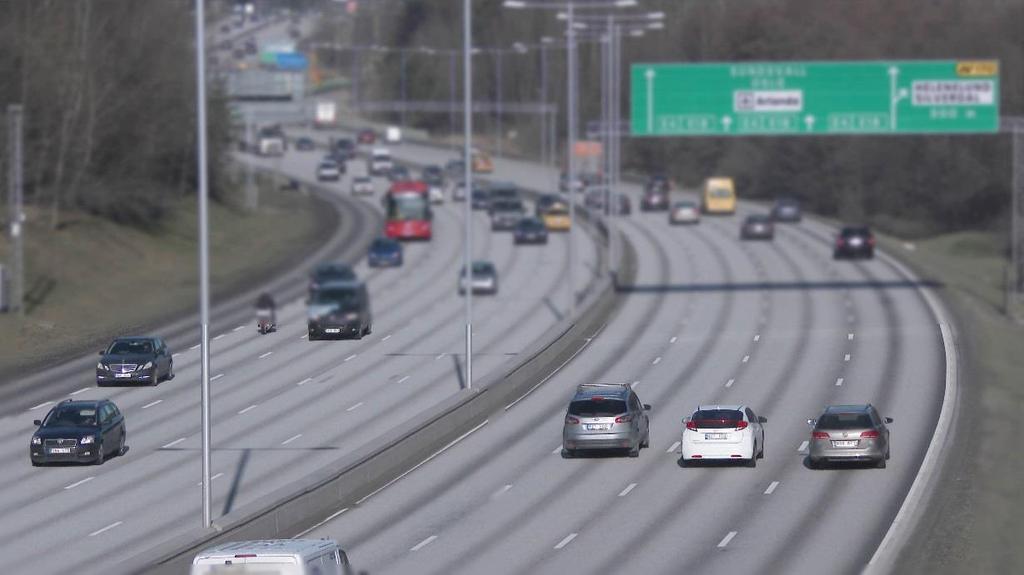

27 Intelligent Coding Areas not of Interest Higher compression Areas of Interest 4K original resolution 39 See everything, miss nothing. The foundation for your future starts today.

28 Järjestelmätehokkuutta High efficiency in system operation 40 See everything, miss nothing. The foundation for your future starts today.

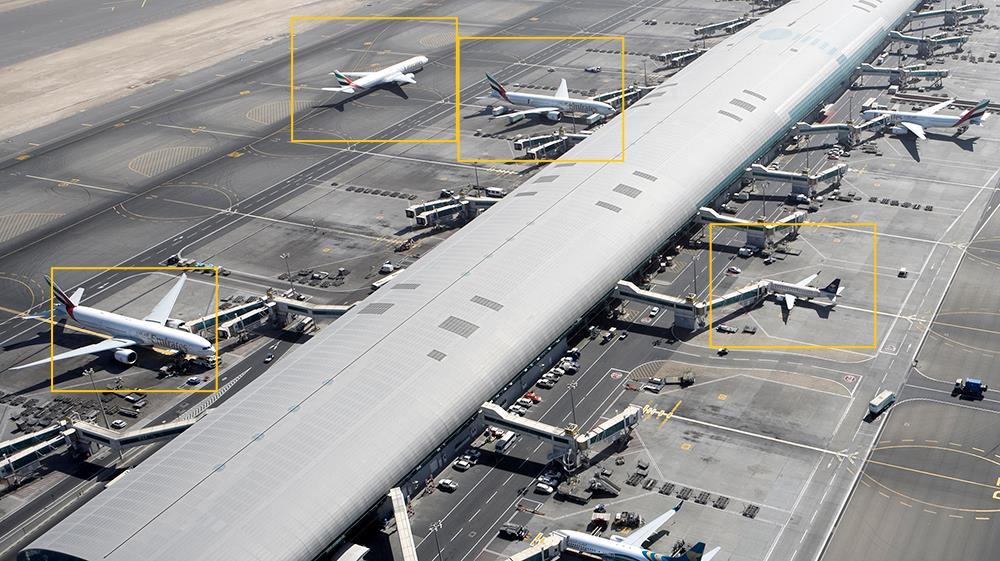

29 Multi Tracking Overview in FHD Object Tracking in VGA x 4 41 See everything, miss nothing. The foundation for your future starts today.

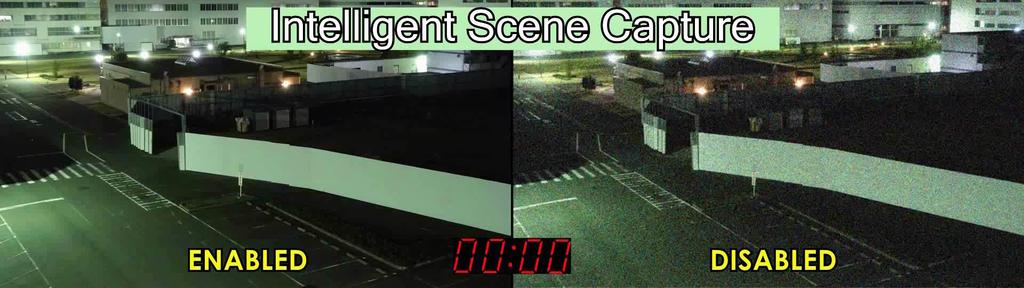

30 Intelligent Scene Capture The best picture quality 24/7 With Intelligent Scene Capture Without Intelligent Scene Capture 43 See everything, miss nothing. The foundation for your future starts today.

31 Efficiency in operation See everything, miss nothing. Monitoring Accuracy in dark Amusement park Theater Tunnel 24/7 busy street Unmanned operation Nature observation Natural disaster Off time venue 45 See everything, miss nothing. The foundation for your future starts today.

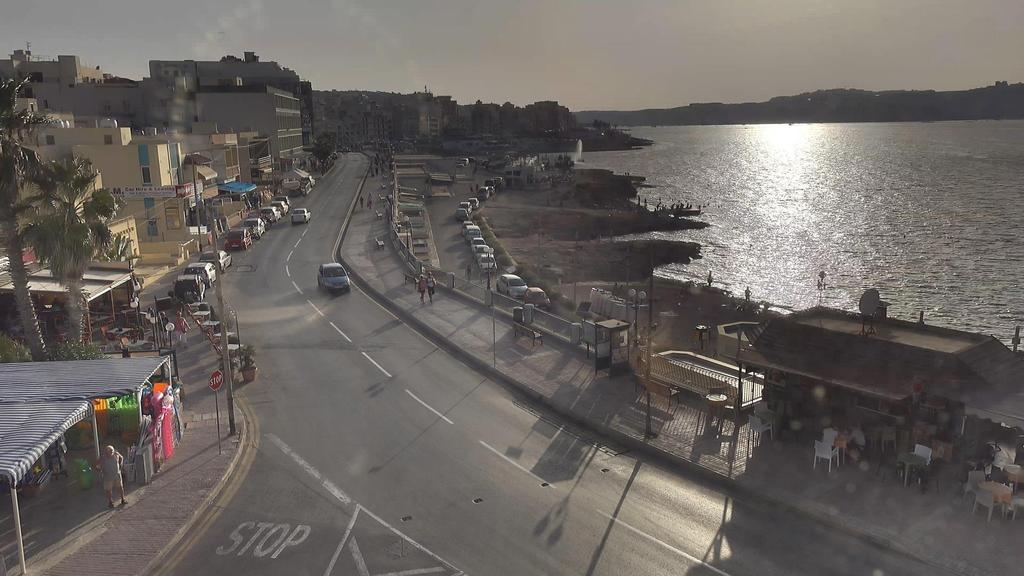

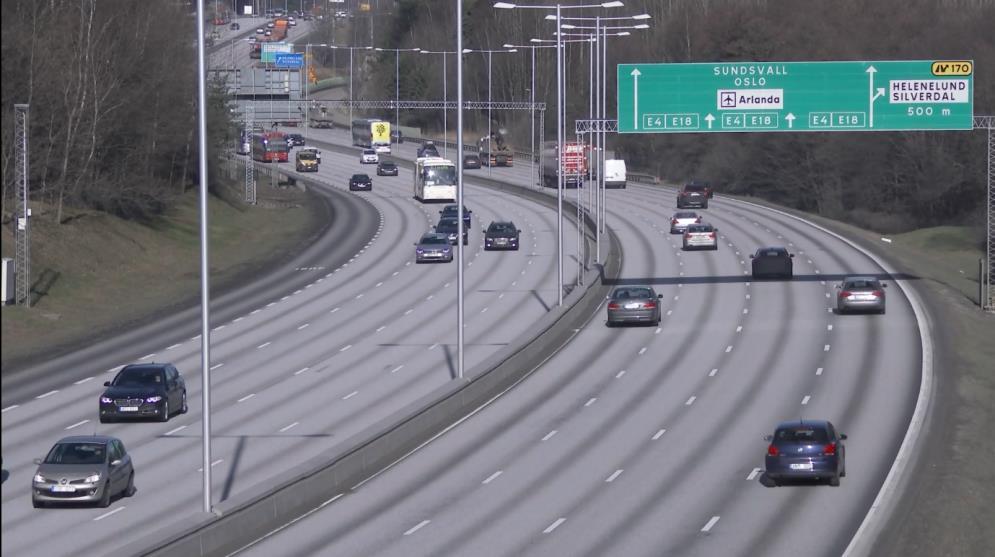

32 4K Example with standard Dynamic Range In the image below, another example of setting up Regions of Interest (ROI)

33 4K Example with 90dB Dynamic Range

34 Kiitos!
