Lämpökuvausmittausraportti

HTML
DOWNLOAD

Koko: px

Aloita esitys sivulta:

Download "Lämpökuvausmittausraportti"

Helinä Salo
9 vuotta sitten
Katselukertoja:

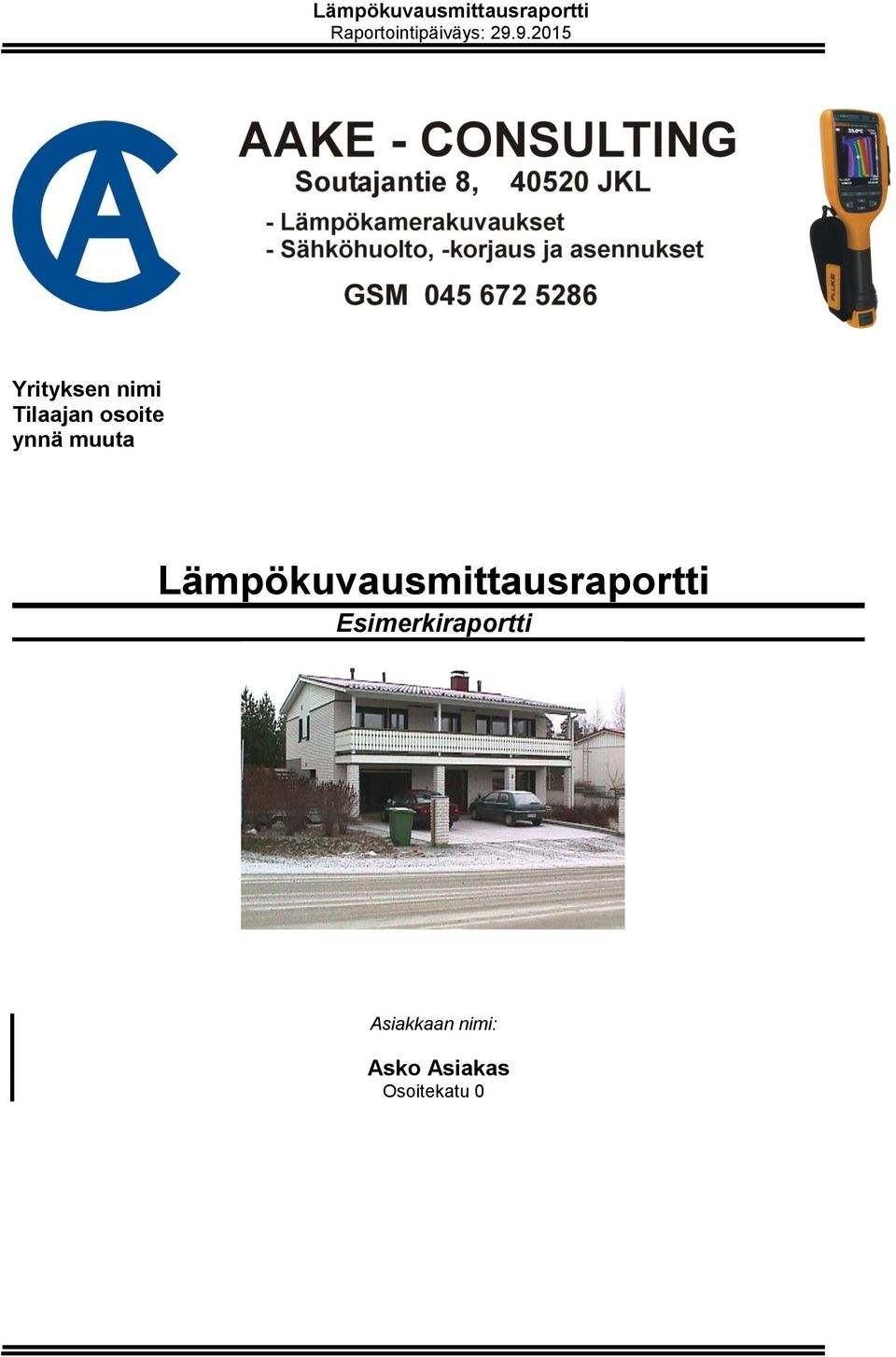

1 Yrityksen nimi Esimerkiraportti Asiakkaan nimi: Asko Asiakas Osoitekatu 0

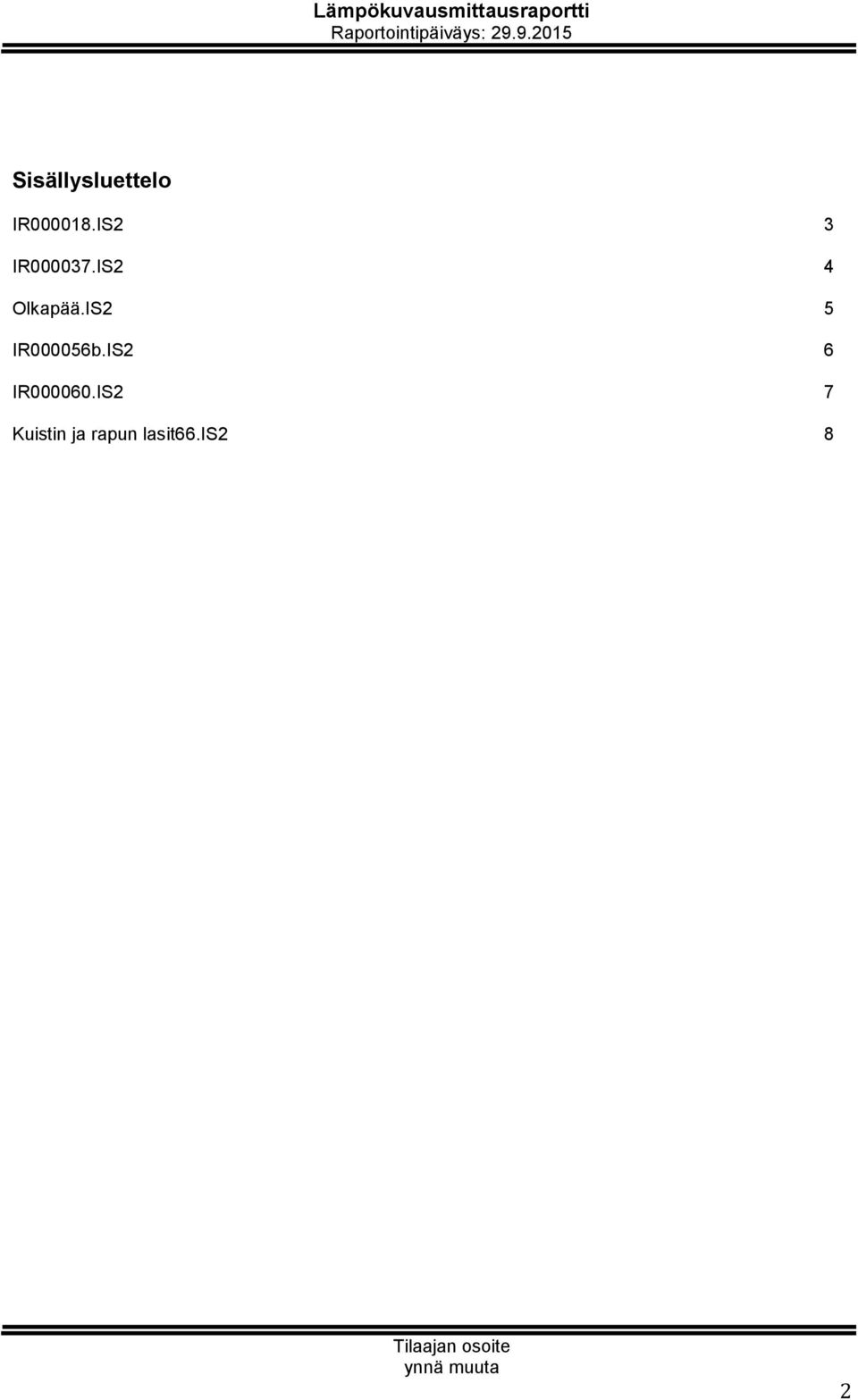

2 Sisällysluettelo IR IS2 3 IR IS2 4 Olkapää.IS2 5 IR000056b.IS2 6 IR IS2 7 Kuistin ja rapun lasit66.is2 8 2

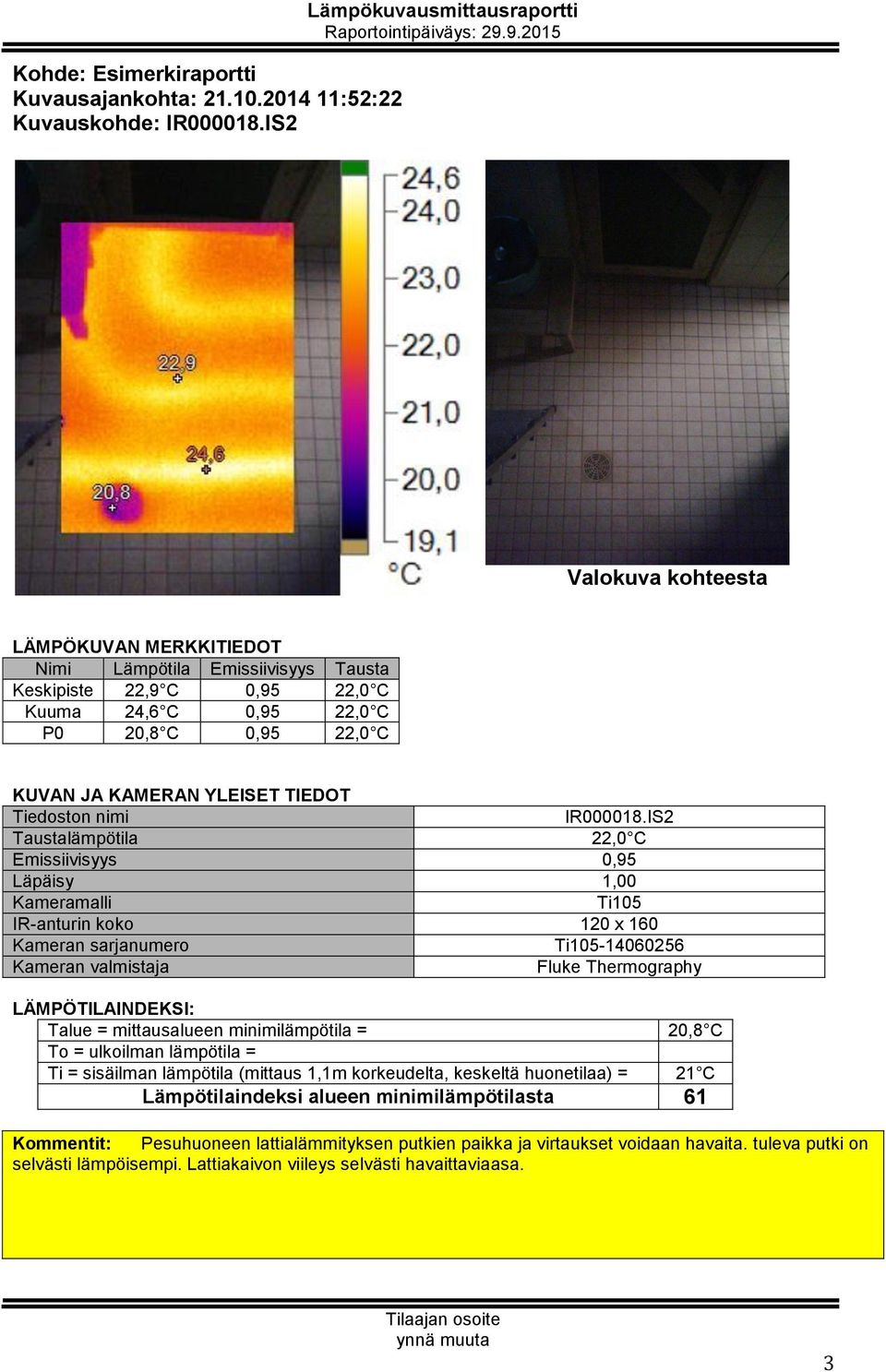

3 Kuvausajankohta: :52:22 Kuvauskohde: IR IS2 Keskipiste 22,9 C 0,95 Kuuma 24,6 C 0,95 P0 20,8 C 0,95 IR IS2 20,8 C Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = 21 C Kommentit: Pesuhuoneen lattialämmityksen putkien paikka ja virtaukset voidaan havaita. tuleva putki on selvästi lämpöisempi. Lattiakaivon viileys selvästi havaittaviaasa. 3

IS2 20,8 C Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = 21 C

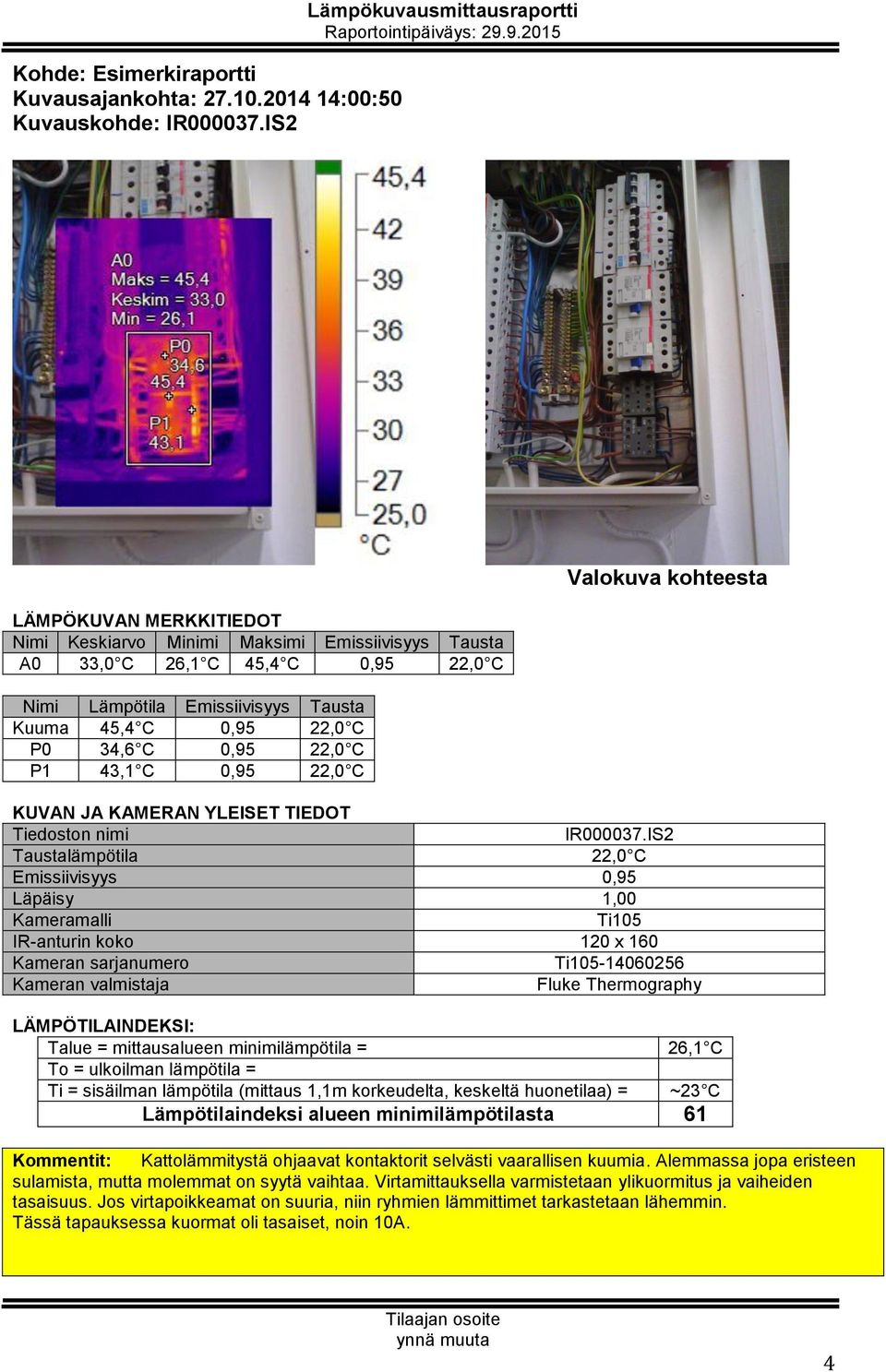

4 Kuvausajankohta: :00:50 Kuvauskohde: IR IS2 Nimi Keskiarvo Minimi Maksimi Emissiivisyys Tausta A0 33,0 C 26,1 C 45,4 C 0,95 Kuuma 45,4 C 0,95 P0 34,6 C 0,95 P1 43,1 C 0,95 IR IS2 26,1 C Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = ~23 C Kommentit: Kattolämmitystä ohjaavat kontaktorit selvästi vaarallisen kuumia. Alemmassa jopa eristeen sulamista, mutta molemmat on syytä vaihtaa. Virtamittauksella varmistetaan ylikuormitus ja vaiheiden tasaisuus. Jos virtapoikkeamat on suuria, niin ryhmien lämmittimet tarkastetaan lähemmin. Tässä tapauksessa kuormat oli tasaiset, noin 10A. 4

IS2 26,1 C Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = ~23 C Kommentit: Kattolämmitystä ohjaavat kontaktorit selvästi

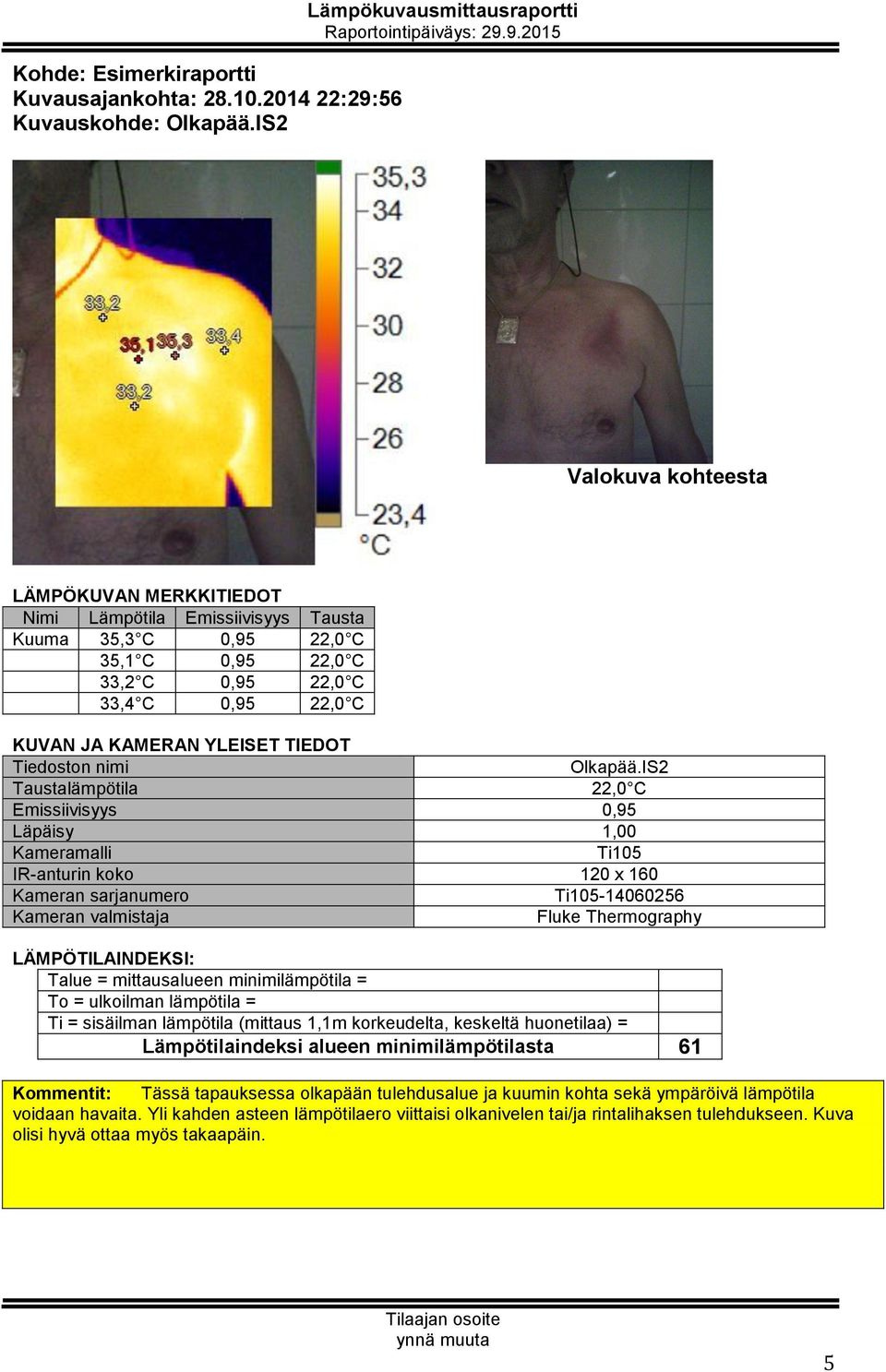

5 Kuvausajankohta: :29:56 Kuvauskohde: Olkapää.IS2 Kuuma 35,3 C 0,95 35,1 C 0,95 33,2 C 0,95 33,4 C 0,95 Olkapää.IS2 Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = Kommentit: Tässä tapauksessa olkapään tulehdusalue ja kuumin kohta sekä ympäröivä lämpötila voidaan havaita. Yli kahden asteen lämpötilaero viittaisi olkanivelen tai/ja rintalihaksen tulehdukseen. Kuva olisi hyvä ottaa myös takaapäin. 5

IS2 Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = Kommentit: Tässä tapauksessa

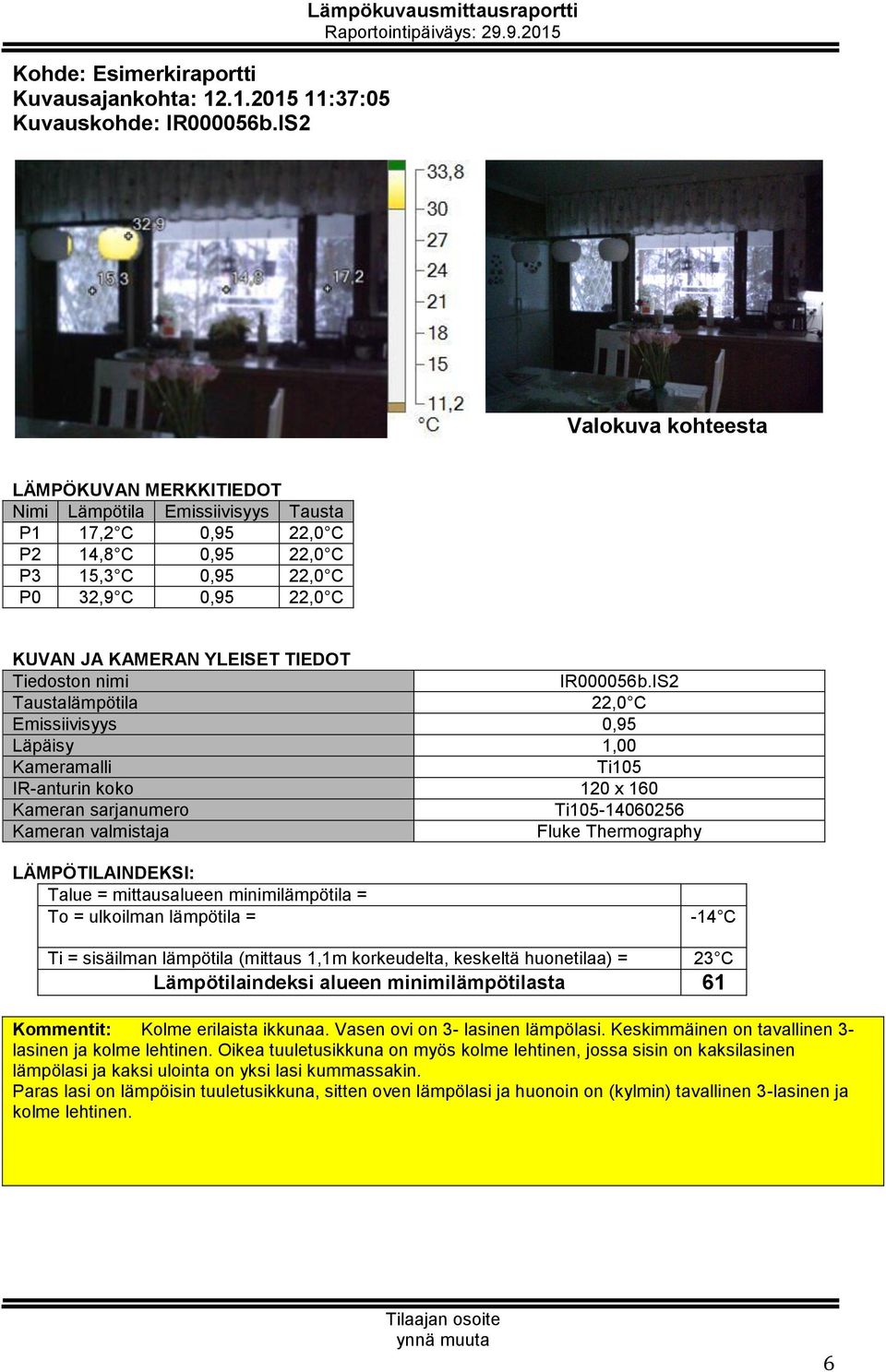

6 Kuvausajankohta: :37:05 Kuvauskohde: IR000056b.IS2 P1 17,2 C 0,95 P2 14,8 C 0,95 P3 15,3 C 0,95 P0 32,9 C 0,95 IR000056b.IS2-14 C Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = 23 C Kommentit: Kolme erilaista ikkunaa. Vasen ovi on 3- lasinen lämpölasi. Keskimmäinen on tavallinen 3- lasinen ja kolme lehtinen. Oikea tuuletusikkuna on myös kolme lehtinen, jossa sisin on kaksilasinen lämpölasi ja kaksi ulointa on yksi lasi kummassakin. Paras lasi on lämpöisin tuuletusikkuna, sitten oven lämpölasi ja huonoin on (kylmin) tavallinen 3-lasinen ja kolme lehtinen. 6

Vasen ovi on 3- lasinen lämpölasi. Keskimmäinen on tavallinen 3- lasinen ja kolme lehtinen.

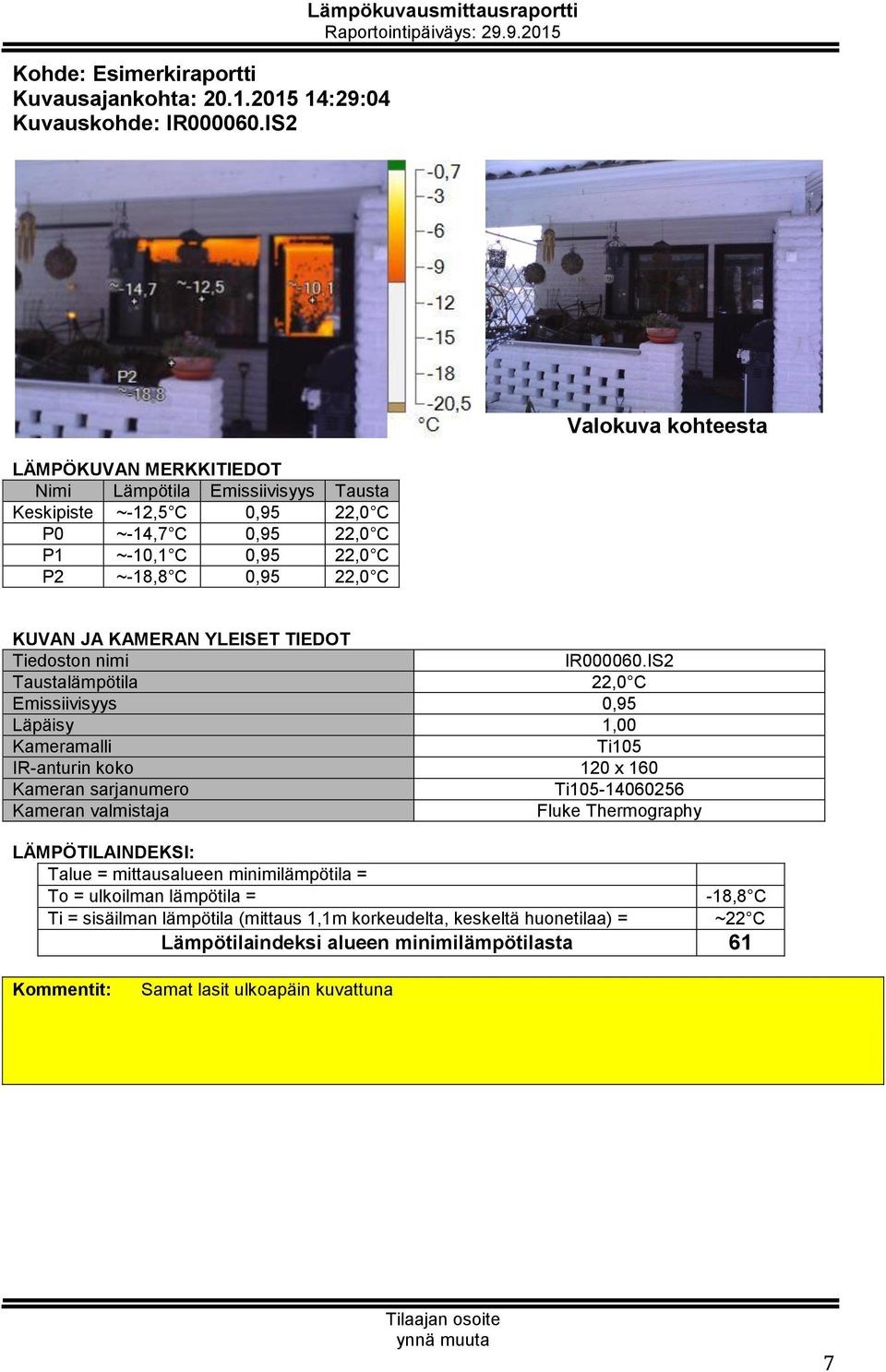

7 Kuvausajankohta: :29:04 Kuvauskohde: IR IS2 Keskipiste ~-12,5 C 0,95 P0 ~-14,7 C 0,95 P1 ~-10,1 C 0,95 P2 ~-18,8 C 0,95 IR IS2-18,8 C Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = ~22 C Kommentit: Samat lasit ulkoapäin kuvattuna 7

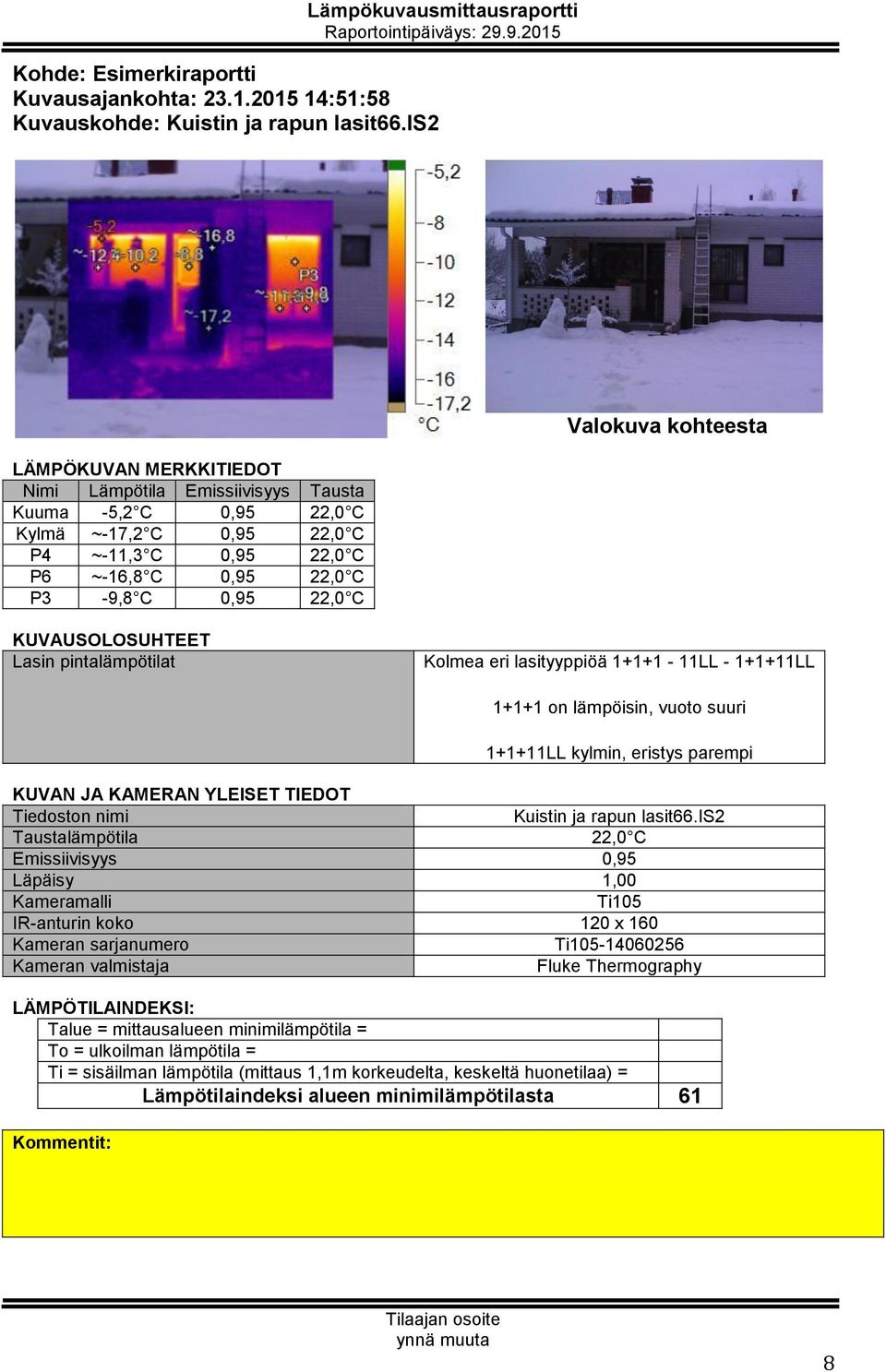

8 Kuvausajankohta: :51:58 Kuvauskohde: Kuistin ja rapun lasit66.is2 Kuuma -5,2 C 0,95 Kylmä ~-17,2 C 0,95 P4 ~-11,3 C 0,95 P6 ~-16,8 C 0,95 P3-9,8 C 0,95 KUVAUSOLOSUHTEET Lasin pintalämpötilat Kolmea eri lasityyppiöä LL LL on lämpöisin, vuoto suuri LL kylmin, eristys parempi Kuistin ja rapun lasit66.is2 Ti = sisäilman lämpötila (mittaus 1,1m korkeudelta, keskeltä huonetilaa) = Kommentit: 8

Lasin pintalämpötilat Kolmea eri lasityyppiöä 1+1+1-11LL - 1+1+11LL 1+1+1 on lämpöisin, vuoto suuri
