IDO Showerama Koralle

Transkriptio

1 Sisällysluettelo IDO Showerama Koralle Innehållsförteckning :1 SUIHKUTILKLUSTEET DUSCHKR IDO SHOWERM Värivaihtoehdot ja LVI-numerot Suihkukaappi 8-5 Suihkunurkka 8-4 Suihkuovi 8-41 Suihkunurkka 8-02 Suihkuovi 8-01 Suihkunurkka 7-3, symmetrinen Liukuovi 7-1 Kääntöovi 8-0 Suihkuseinä 8-40 Suihkuseinä 2-0 Färgalternativ och VVS-nummer Duschkabin 8-5 Duschhörna 8-4 Duschdörr 8-41 Duschhörna 8-02 Duschdörr 8-01 Duschhörna 7-3, symmetrisk Skjutdörr 7-1 Svängdörr 8-0 Duschvägg 8-40 Duschvägg 2-0 :2, :3 :4-:10 :11 : :13 :14 :15 :16 :17 :18 :19 IDO KORLLE Värivaihtoehdot Terra QTTS, kiinnityselementti seinille ETS & EPTS Terra EPTS, Kiinteä seinä kääntöovella sennus yhdessä QTTS:n kanssa Terra ETS, Kiinteä seinä sennus yhdessä QTTS:n kanssa Terra TDTS, Kiinteä vapaasti seisova suihkuseinä Färgalternativ Terra QTTS, fästelement för ETS & EPTS Terra EPTS, Fast parti inklusive dörrparti Monteras med QTTS Terra ETS, Fast parti Monteras med QTTS Terra TDTS, Fast fristående duschvägg :20 :21 :22 :23 :24 :1

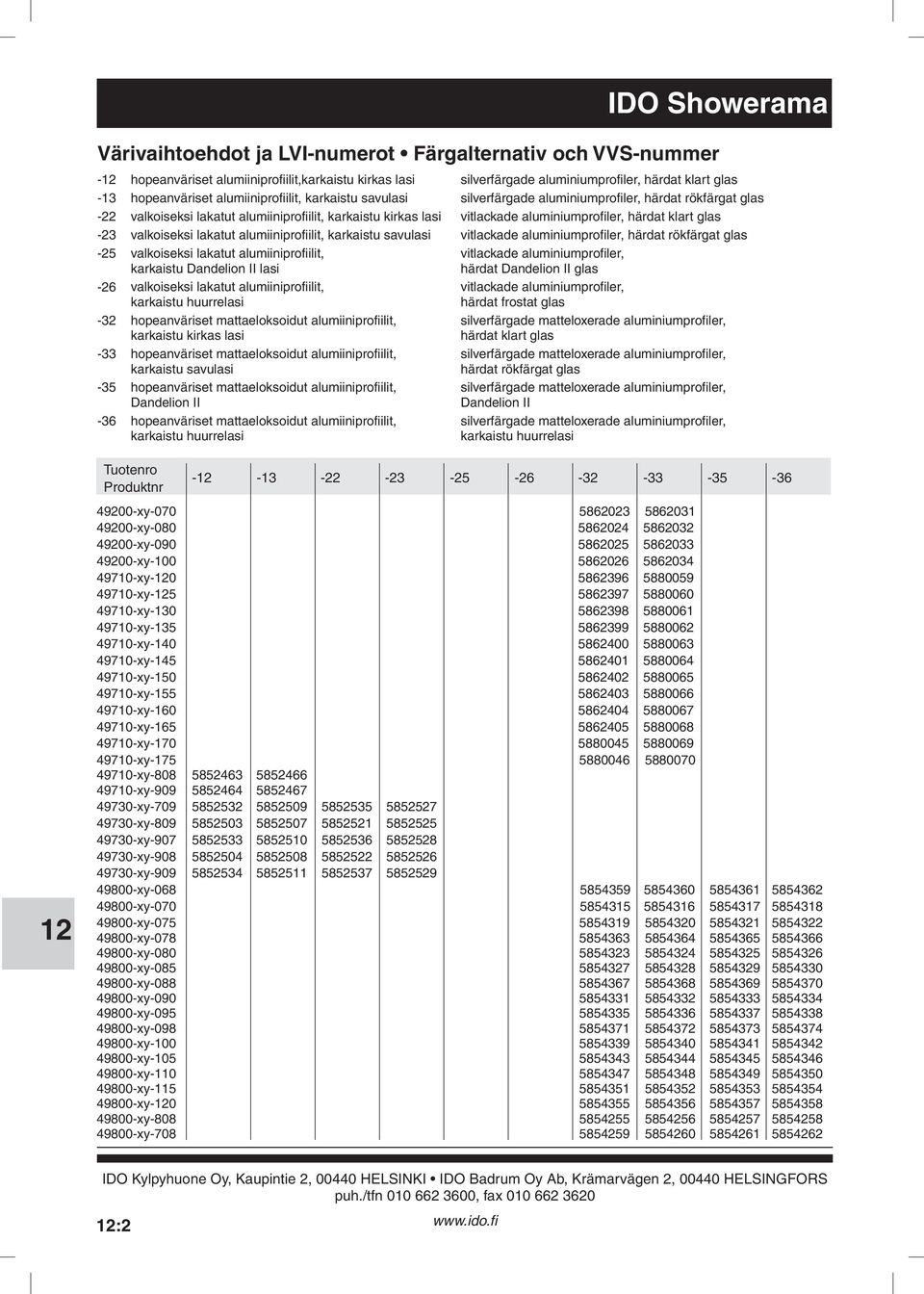

2 IDO Showerama Värivaihtoehdot ja LVI-numerot Färgalternativ och VVS-nummer - hopeanväriset alumiiniprofiilit,karkaistu kirkas lasi silverfärgade aluminiumprofiler, härdat klart glas -13 hopeanväriset alumiiniprofiilit, karkaistu savulasi silverfärgade aluminiumprofiler, härdat rökfärgat glas -22 valkoiseksi lakatut alumiiniprofiilit, karkaistu kirkas lasi vitlackade aluminiumprofiler, härdat klart glas -23 valkoiseksi lakatut alumiiniprofiilit, karkaistu savulasi vitlackade aluminiumprofiler, härdat rökfärgat glas -25 valkoiseksi lakatut alumiiniprofiilit, vitlackade aluminiumprofiler, karkaistu Dandelion II lasi härdat Dandelion II glas -26 valkoiseksi lakatut alumiiniprofiilit, vitlackade aluminiumprofiler, karkaistu huurrelasi härdat frostat glas -32 hopeanväriset mattaeloksoidut alumiiniprofiilit, silverfärgade matteloxerade aluminiumprofiler, karkaistu kirkas lasi härdat klart glas -33 hopeanväriset mattaeloksoidut alumiiniprofiilit, silverfärgade matteloxerade aluminiumprofiler, karkaistu savulasi härdat rökfärgat glas -35 hopeanväriset mattaeloksoidut alumiiniprofiilit, silverfärgade matteloxerade aluminiumprofiler, Dandelion II Dandelion II -36 hopeanväriset mattaeloksoidut alumiiniprofiilit, silverfärgade matteloxerade aluminiumprofiler, karkaistu huurrelasi karkaistu huurrelasi Tuotenro Produktnr xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy puh/tfn , fax :2 wwwidofi

3 IDO Showerama Tuotenro Produktnr xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy Värit ilmoitetaan erillisinä numeroryhminä tuotenumeron jälkeen, esim: jossa 01 = valkoinen Färgerna anges med skilt nummer efter produktnumret, tex: där 01 = vit puh/tfn , fax wwwidofi :3

4 IDO Showerama Suihkukaappi Duschkabin ca 8 kg Valkoiseksi lakatut alumiiniprofiilit Pilari saatavana valkoisena, punaisena ja mustana Krominen suihkutanko Etulevy mustana (vakio) saatavana myös punaisena ja mustana Lasi: karkaistu turvalasi kirkas, savu tai Dandelion II (saatavissa myös miksattuna jolloin etulasit ja ovi kirkkaat tai Dandelion II ja takalasit kirkkaat tai huurretut ) Vakiovarustus: termostaattihana (Oras), suihkusetti, yläsuihku ja kiinteät hyllyt sisältyvät Vitlackade aluminiumprofiler, härdat klarglas Duschpanel i vit, röd och svart lackerad aluminium Rail i krom Frontpanel i svart (standard), vit och röd Glas: härdat säkerhetsglas i klarglas, gråton, Dandelion II eller mixade glas (Mixade = de främre glasen i klart eller Dandelion II, de bakre i klart alternativt frostat vitt) Standardutrustning: blandare (Oras), regndusch, handdusch, två fasta hyllor Suihkukaappi 8-5 koostuu 4 tuottesta Jokainen tuote tilattava erikseen Duschkabin 8-5 består av 4 produkter lla produkter måste beställas separat Suihkukaappi Duschkabin x Vakiona aina valkoinen alumiiniprofiili, valkoinen pilari ja musta etulevy! Standard alltid vit aluminiumprofil, vit pelare och svart frontpanel! Kulkuaukko: mm Ingångsöppning: mm 178 Korkeus 2220 mm Säätövara + 30 mm Höjd 2220 mm Justerbarhet + 30 mm ESIMERKKEJÄ MLLI 8-5 EXEMPEL MODELL 8-5 Kun tilaat tämän suihkukaapin on tärkeää että annat mitat oikeassa järjestyksessä x = seinämitat När du beställer denna duschkabin är det viktigt att du anger måtten i rätt ordningsföljd nge också de exakta måtten vid beställningen Glöm inte färg och glastyp x x Kokoesimerkkejä tilatessasi mallin 8-5 mm mm Kun tilaat mallin 8-5 ilmoita aina -mitta ensin Esim Esim Storleksexempel för beställning av Ex 1 Ex 2 modell 8-5 Vid beställning av modell 8-5 ange Sisäänkäynti/Ingång alltid måttet först mm Esim Ex 3 x Esim Ex 4 mm x Esim 1 mitta/mått = mm Ex 1 mitta/mått = Tilaa/eställ x Esim 2 Ex 2 Esim 3 Ex 3 Esim 4 Ex 4 *) Jokainen tuote tilattava erikseen *) lla produkter måste beställas separat mitta/mått = mitta/mått = mm Tilaa/eställ x mm mitta/mått = mm mitta/mått = Tilaa/eställ x mitta/mått = mm mitta/mått = Tilaa/eställ x Etulasi kirkas / Takalasi kirkas Framglas klar / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi kirkas akglas klar Etulasi savu / Takalasi savu Framglas rök / akglas rök = Suihkuallas valkoinen, etulevy musta = Etulasi savu Framglas rök = Takalasi savu akglas rök Etulasi kirkas / Takalasi huurre Framglas klar / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi huurre akglas frost Etulasi Dandelion II / Takalasi kirkas Framglas Dandelion II / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas, Dandelion II = Takalasi kirkas akglas, klar Etulasi Dandelion II / Takalasi huurre Framglas Dandelion II / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas Dandelion II = Takalasi huurre akglas frost puh/tfn , fax :4 wwwidofi

5 IDO Showerama Suihkukaappi Duschkabin ca 8 kg Valkoiseksi lakatut alumiiniprofiilit Pilari saatavana valkoisena, punaisena ja mustana Krominen suihkutanko Etulevy mustana (vakio) saatavana myös punaisena ja mustana Lasi: karkaistu turvalasi kirkas, savu tai Dandelion II (saatavissa myös miksattuna jolloin etulasit ja ovi kirkkaat tai Dandelion II ja takalasit kirkkaat tai huurretut ) Vakiovarustus: termostaattihana (Oras), suihkusetti, yläsuihku ja kiinteät hyllyt sisältyvät Vitlackade aluminiumprofiler, härdat klarglas Duschpanel i vit, röd och svart lackerad aluminium Rail i krom Frontpanel i svart (standard), vit och röd Glas: härdat säkerhetsglas i klarglas, gråton, Dandelion II eller mixade glas (Mixade = de främre glasen i klart eller Dandelion II, de bakre i klart alternativt frostat vitt) Standardutrustning: blandare (Oras), regndusch, handdusch, två fasta hyllor Suihkukaappi 8-5 koostuu 4 tuottesta Jokainen tuote tilattava erikseen Duschkabin 8-5 består av 4 produkter lla produkter måste beställas separat Suihkukaappi Duschkabin x Kulkuaukko: mm Ingångsöppning: mm Korkeus 2220 mm Säätövara + 30 mm Höjd 2220 mm Justerbarhet + 30 mm Vakiona aina valkoinen alumiiniprofiili, valkoinen pilari ja musta etulevy! Standard alltid vit aluminiumprofil, vit pelare och svart frontpanel! ESIMERKKEJÄ MLLI 8-5 EXEMPEL MODELL 8-5 Kun tilaat tämän suihkukaapin on tärkeää että annat mitat oikeassa järjestyksessä x = seinämitat När du beställer denna duschkabin är det viktigt att du anger måtten i rätt ordningsföljd nge också de exakta måtten vid beställningen Glöm inte färg och glastyp x x Kokoesimerkkejä tilatessasi mallin 8-5 mm mm Kun tilaat mallin 8-5 ilmoita aina -mitta ensin Esim Esim Storleksexempel för beställning av Ex 1 Ex 2 modell 8-5 Vid beställning av modell 8-5 ange Sisäänkäynti/Ingång alltid måttet först mm Esim Ex 3 x Esim Ex 4 mm x Esim 1 mitta/mått = mm Ex 1 mitta/mått = Tilaa/eställ x Esim 2 Ex 2 Esim 3 Ex 3 Esim 4 Ex 4 *) Jokainen tuote tilattava erikseen *) lla produkter måste beställas separat mitta/mått = mitta/mått = mm Tilaa/eställ x mm mitta/mått = mm mitta/mått = Tilaa/eställ x mitta/mått = mm mitta/mått = Tilaa/eställ x Etulasi kirkas / Takalasi kirkas Framglas klar / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi kirkas akglas klar Etulasi, savu / Takalasi savu Framglas rök / akglas rök = Suihkuallas valkoinen, etulevy musta = Etulasi savu Framglas rök = Takalasi savu akglas rök Etulasi kirkas / Takalasi huurre Framglas klar / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi huurre akglas frost Etulasi Dandelion II / Takalasi kirkas Framglas Dandelion II / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas Dandelion II = Takalasi kirkas akglas klar Etulasi Dandelion II / Takalasi huurre Framglas Dandelion II / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas Dandelion II = Takalasi huurre akglas frost puh/tfn , fax wwwidofi :5

6 IDO Showerama Suihkukaappi Duschkabin ca 8 kg Valkoiseksi lakatut alumiiniprofiilit Pilari saatavana valkoisena, punaisena ja mustana Krominen suihkutanko Etulevy mustana (vakio) saatavana myös punaisena ja mustana Lasi: karkaistu turvalasi kirkas, savu tai Dandelion II (saatavissa myös miksattuna jolloin etulasit ja ovi kirkkaat tai Dandelion II ja takalasit kirkkaat tai huurretut ) Vakiovarustus: termostaattihana (Oras), suihkusetti, yläsuihku ja kiinteät hyllyt sisältyvät Vitlackade aluminiumprofiler, härdat klarglas Duschpanel i vit, röd och svart lackerad aluminium Rail i krom Frontpanel i svart (standard), vit och röd Glas: härdat säkerhetsglas i klarglas, gråton, Dandelion II eller mixade glas (Mixade = de främre glasen i klart eller Dandelion II, de bakre i klart alternativt frostat vitt) Standardutrustning: blandare (Oras), regndusch, handdusch, två fasta hyllor Suihkukaappi 8-5 koostuu 4 tuottesta Jokainen tuote tilattava erikseen Duschkabin 8-5 består av 4 produkter lla produkter måste beställas separat Suihkukaappi Duschkabin x Kulkuaukko: mm Ingångsöppning: mm Korkeus 2220 mm Säätövara + 30 mm Höjd 2220 mm Justerbarhet + 30 mm Vakiona aina valkoinen alumiiniprofiili, valkoinen pilari ja musta etulevy! Standard alltid vit aluminiumprofil, vit pelare och svart frontpanel! *) Jokainen tuote tilattava erikseen *) lla produkter måste beställas separat Etulasi kirkas / Takalasi kirkas Framglas klar / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi kirkas akglas klar Etulasi, savu / Takalasi, savu Framglas, rök / akglas, rök = Suihkuallas valkoinen, etulevy musta = Etulasi savu Framglas rök = Takalasi savu akglas rök Etulasi kirkas / Takalasi huurre Framglas klar / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi huurre akglas frost Etulasi Dandelion II / Takalasi kirkas Framglas Dandelion II / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas Dandelion II = Takalasi kirkas akglas klar Etulasi, Dandelion II / Takalasi, huurre Framglas Dandelion II / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas Dandelion II = Takalasi huurre akglas frost puh/tfn , fax :6 wwwidofi

7 IDO Showerama Suihkukaappi Duschkabin ca 141 kg Valkoiseksi lakatut alumiiniprofiilit Pilari saatavana valkoisena, punaisena ja mustana Krominen suihkutanko Etulevy mustana (vakio) saatavana myös punaisena ja mustana Lasi: karkaistu turvalasi kirkas, savu tai Dandelion II (saatavissa myös miksattuna jolloin etulasit ja ovi kirkkaat tai Dandelion II ja takalasit kirkkaat tai huurretut ) Vakiovarustus: termostaattihana (Oras), suihkusetti, yläsuihku ja kiinteät hyllyt sisältyvät Vitlackade aluminiumprofiler, härdat klarglas Duschpanel i vit, röd och svart lackerad aluminium Rail i krom Frontpanel i svart (standard), vit och röd Glas: härdat säkerhetsglas i klarglas, gråton, Dandelion II eller mixade glas (Mixade = de främre glasen i klart eller Dandelion II, de bakre i klart alternativt frostat vitt) Standardutrustning: blandare (Oras), regndusch, handdusch, två fasta hyllor Suihkukaappi 8-5 koostuu 4 tuottesta Jokainen tuote tilattava erikseen Duschkabin 8-5 består av 4 produkter lla produkter måste beställas separat Suihkukaappi Duschkabin 1000 x Vakiona aina valkoinen alumiiniprofiili, valkoinen pilari ja musta etulevy! Standard alltid vit aluminiumprofil, vit pelare och svart frontpanel! 660 Kulkuaukko: 560 mm Ingångsöppning: 560 mm Korkeus 2220 mm Säätövara + 30 mm Höjd 2220 mm Justerbarhet + 30 mm *) Jokainen tuote tilattava erikseen *) lla produkter måste beställas separat Etulasi kirkas / Takalasi kirkas Framglas klar / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi kirkas akglas klar Etulasi savu / Takalasi savu Framglas rök / akglas rök = Suihkuallas valkoinen, etulevy musta = Etulasi savu Framglas rök = Takalasi savu akglas rök Etulasi kirkas / Takalasi huurre Framglas klar / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi huurre akglas frost Etulasi Dandelion II / Takalasi, kirkas Framglas Dandelion II / akglas klar = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas Dandelion II = Takalasi kirkas akglas klar Etulasi Dandelion II / Takalasi huurre Framglas Dandelion II / akglas frost = Suihkuallas valkoinen, etulevy musta = Etulasi Dandelion II Framglas Dandelion II = Takalasi huurre akglas frost puh/tfn , fax wwwidofi :7

8 IDO Showerama Suihkukaappi Duschkabin 8-5 matala låg ca 8 kg Valkoiseksi lakatut alumiiniprofiilit Valkoinen pilari Krominen suihkutanko Musta etulevy Lasi: karkaistu turvalasi kirkas Vakiovarustus: termostaattihana (Oras), suihkusetti, yläsuihku ja kiinteät hyllyt sisältyvät Vitlackade aluminiumprofiler, härdat klarglas Duschpanel i vitt Rail i krom Frontpanel i svart Glas: härdat säkerhetsglas i klarglas Standardutrustning: blandare (Oras), regndusch, handdusch, två fasta hyllor Suihkukaappi 8-5 koostuu 4 tuottesta Jokainen tuote tilattava erikseen Duschkabin 8-5 består av 4 produkter lla produkter måste beställas separat Suihkukaappi, matala malli Duschkabin, låg modell x Vakiona aina valkoinen alumiiniprofiili, valkoinen pilari ja musta etulevy! Standard alltid vit aluminiumprofil, vit pelare och svart frontpanel! 600 Kulkuaukko: mm Ingångsöppning: mm 178 Korkeus 20 mm Säätövara + 30 mm Höjd 20 mm Justerbarhet + 30 mm Etulasi kirkas / Takalasi kirkas Framglas klar / akglas klar = Pilari valkoinen Pelare vit = Suihkuallas valkoinen, etulevy musta = Etulasi kirkas Framglas klar = Takalasi kirkas akglas klar *) Jokainen tuote tilattava erikseen *) lla produkter måste beställas separat puh/tfn , fax :8 wwwidofi

9 IDO Showerama Suihkukaappi Duschkabin 8-5 Vapaavalintaiset yhdistelmät Valfria kombinationer Valkoiseksi lakatut alumiiniprofiilit Pilari saatavana valkoisena, punaisena ja mustana Krominen suihkutanko Etulevy mustana (vakio) saatavana myös punaisena ja mustana Lasi: karkaistu turvalasi kirkas, savu tai Dandelion II (saatavissa myös miksattuna jolloin etulasit ja ovi kirkkaat tai Dandelion II ja takalasit kirkkaat tai huurretut ) Vakiovarustus: termostaattihana (Oras), suihkusetti, yläsuihku ja kiinteät hyllyt sisältyvät Vitlackade aluminiumprofiler, härdat klarglas Duschpanel i vit, röd och svart lackerad aluminium Rail i krom Frontpanel i svart (standard), vit och röd Glas: härdat säkerhetsglas i klarglas, gråton, Dandelion II eller mixade glas (Mixade = de främre glasen i klart eller Dandelion II, de bakre i klart alternativt frostat vitt) Standardutrustning: blandare (Oras), regndusch, handdusch, två fasta hyllor Vakiona aina valkoinen alumiiniprofiili Standard alltid vit aluminiumprofil x x x 1000 x 1000 Lasi Glas Tuote Produkt LVInumero VVSnummer Ulkomitta mm Yttermått mm Vapaavalintainen koostuu 4 tai 5 tuotteesta Jokainen tuote tilattava erikseen Valfria versionen består av 4 eller 5 produkter lla produkter måste beställas separat Pilari Pelare Pilari valkoinen Pelare vit Pilari punainen Pelare röd Pilari musta Pelare svart Vakioaltaat mustalla etulevyllä Standardkar med svart frontpanel x 1000x1000 x x Suihkuallas - etulevy musta Duschkar - svart frontpanel Suihkuallas - etulevy musta Duschkar - svart frontpanel Suihkuallas - etulevy musta Duschkar - svart frontpanel Suihkuallas - etulevy musta Duschkar - svart frontpanel Etulevy frontpanel x x 1000x x1000 x x x x Etulevy valkoinen frontpanel vit Etulevy punainen frontpanel röd Etulevy valkoinen frontpanel vit Etulevy punainen frontpanel röd Etulevy valkoinen frontpanel vit Etulevy punainen frontpanel röd Etulevy valkoinen frontpanel vit Etulevy punainen frontpanel röd Etulasit Framglas Takalasit akglas x x x 1000x x x1000 x x x x x x x x x 1000x x x1000 x, x x, x x, x Etulasi kirkas Framglas klar Etulasi savu Framglas rök Etulasi dandelion Framglas dandelion II Etulasi kirkas Framglas klar Etulasi savu Framglas rök Etulasi dandelion Framglas dandelion II Etulasi kirkas Framglas klar Etulasi savu Framglas rök Etulasi dandelion Framglas dandelion II Etulasi kirkas Framglas klar Etulasi savu Framglas rök Etulasi dandelion Framglas dandelion II Takalasi kirkas akglas klar Takalasi savu akglas rök Takalasi huurre akglas frostat Takalasi kirkas akglas klar Takalasi savu akglas rök Takalasi huurre akglas frostat Takalasi kirkas akglas klar Takalasi savu akglas rök Takalasi huurre akglas frostat puh/tfn , fax wwwidofi :9

10 IDO Showerama Suihkukaappi Duschkabin 8-5 Lisävarusteet Tilläggsutrustning Höyrykehitin mallille 8-5 Ångaggregat för mod 8-5 Höyrykupu mallille 8-5 Kupol för mod 8-5 x 1000 x 1000 x 300 x 300 2,2kW - 4,5kW sennetaan toimintapilarin taakse Installeras bakom funktionspanelen Kupu estää höyryn karkaamisen Kupu nousee 113 mm yläprofiilin ylle jolloin kokonaiskorkeus on noin 2240 mm Kupolen bygger 113 mm extra på kabinens höjd vilket ger en total höjd på ca 2240 mm IDO nro/nr Materiaali/Material IDO nro/nr Ruostumatonta terästä Rostfritt stål Väri/Färg Istuin Pall Koristepaneeli pyyhekoukulla Dekorbräda med krok x 150 x 15 mm akryylimuovia Materiaali: Musta saarni (708935) Materiaali: MDF (708938, ) Material: Svart ask (708935) Material: MDF (708938, ) IDO nro/nr Materiaali/Material IDO nro/nr Läpinäkyvä pleksi Transparent plexiglas Väri/Färg Musta/Svart Punainen/Röd Valkoinen/Vit puh/tfn , fax :10 wwwidofi

11 IDO Showerama Suihkunurkka Duschhörna xy xy xy xy xy xy-909 kts sivu / se sidan :2-:3 Profiilit: mattaeloksoitu hopea Lasi: taivutettu 6 mm karkaistu turvalasi kirkas, savu, Dandelion II tai huurre Ovisaranat: saranat nousevat 8 mm, kun ovi avataan sisään tai ulospäin Putkiläpivienti mahdollinen (35 mm) Korkeus mm Suihkuovi on käännettävä Oven saranat ovat säädettävissä 15 asteen välein Profiler: borstad aluminium Glas: böjt, 6 mm härdat säkerhetsglas i klarglas, gråton, Dandelion II eller frost Dörrgångjärn: gångjärnen lyfter 8 mm, vid öppning inåt eller utåt Rörgenomföring möjlig i väggprofilerna (35 mm) Höjd mm Duschdörren är vändbar Dörrgångjärnen är justerbara med 15 graders intervaller Suihkunurkka Duschhörna x x 700 x 138,5± , ,5±0, ,5± ,53 887, ,5 R ,5±10 R ,5±0,5 R ,5±10 238,5±0,5 8-4 x x x 155 R , ,5±0,5 338,5± R , ,5±10 338,5± R , ,5±10 Suihkunurkka kahdella kaarevalla ulos- ja sisään kääntyvällä ovella Suihkunurkka on varustettu alareunan tiivistelistalla Tämä vähentää veden pääsyä suihkutilan ulkopuolelle Suihkunurkka soveltuu vain kylpyhuoneeseen, joka täyttää yleiset veden- ja kosteudeneristys vaatimukset Duschhörna med två dörrar som kan öppnas både inåt och utåt Dörrarna är försedda med en tätningslist mot golvet, som reducerar vattenansamlingen på utsidan av duschen ESIMERKKEJÄ MLLI 8-4 EXEMPEL MODELL 8-4 Kun tilaat tämän suihkukaapin on tärkeää että annat mitat oikeassa järjestyksessä x = seinämitat När du beställer denna duschkabin är det viktigt att du anger måtten i rätt ordningsföljd nge också de exakta måtten vid beställningen Glöm inte färg och glastyp x mm mm Esim Ex 1 Esim Ex 3 x Sisäänkäynti/Ingång mm Esim Ex 2 Esim Ex 4 x mm x Kokoesimerkkejä tilatessasi mallin 8-4 Kun tilaat ilmoita aina -mitta ensin Storleksexempel för beställning av modell 8-4 Vid beställning ange alltid måttet först Esim 1 mitta/mått = mm Ex 1 mitta/mått = 700 mm Tilaa/eställ x 700 mm Esim 2 Ex 2 Esim 3 Ex 3 Esim 4 Ex 4 mitta/mått = 700 mm mitta/mått = mm Tilaa/eställ 700 x mm mitta/mått = mm mitta/mått = 700 mm Tilaa/eställ x 700 mm mitta/mått = mm mitta/mått = 700 mm Tilaa/eställ x 700 mm puh/tfn , fax wwwidofi :11

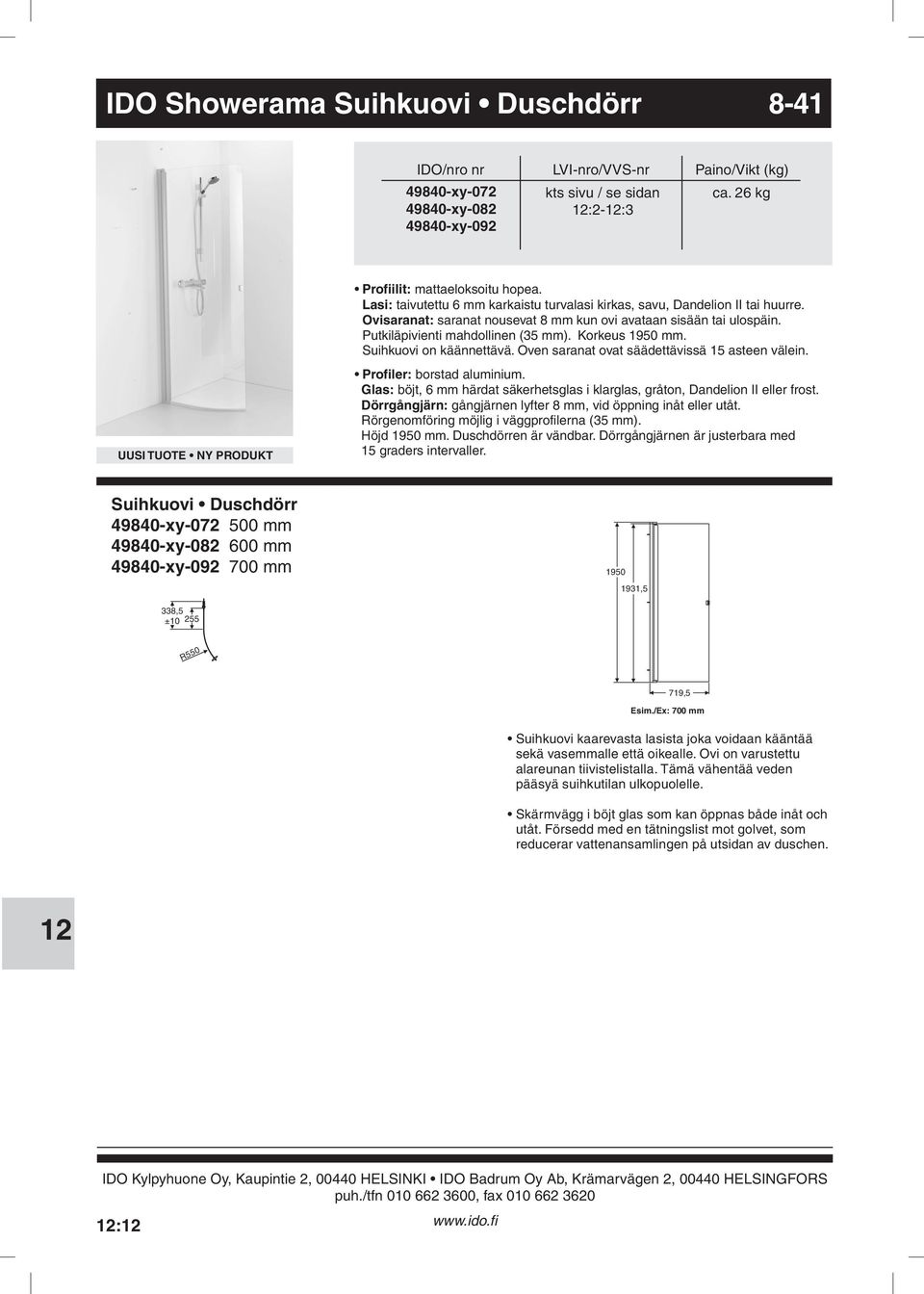

12 IDO Showerama Suihkuovi Duschdörr xy xy xy-092 kts sivu / se sidan :2-:3 ca 26 kg Profiilit: mattaeloksoitu hopea Lasi: taivutettu 6 mm karkaistu turvalasi kirkas, savu, Dandelion II tai huurre Ovisaranat: saranat nousevat 8 mm kun ovi avataan sisään tai ulospäin Putkiläpivienti mahdollinen (35 mm) Korkeus mm Suihkuovi on käännettävä Oven saranat ovat säädettävissä 15 asteen välein Profiler: borstad aluminium Glas: böjt, 6 mm härdat säkerhetsglas i klarglas, gråton, Dandelion II eller frost Dörrgångjärn: gångjärnen lyfter 8 mm, vid öppning inåt eller utåt Rörgenomföring möjlig i väggprofilerna (35 mm) Höjd mm Duschdörren är vändbar Dörrgångjärnen är justerbara med 15 graders intervaller Suihkuovi Duschdörr xy-072 mm xy mm xy mm 1931,5 338,5 ± R ,5 Esim/Ex: 700 mm Suihkuovi kaarevasta lasista joka voidaan kääntää sekä vasemmalle että oikealle Ovi on varustettu alareunan tiivistelistalla Tämä vähentää veden pääsyä suihkutilan ulkopuolelle Skärmvägg i böjt glas som kan öppnas både inåt och utåt Försedd med en tätningslist mot golvet, som reducerar vattenansamlingen på utsidan av duschen puh/tfn , fax : wwwidofi

13 IDO Showerama Suihkunurkka Duschhörna xy xy xy xy xy xy xy xy xy xy xy xy xy xy xy-009 kts sivu / se sidan :2-:3 ca 54 kg Profiilit: mattaeloksoitu hopea Lasi: 6 mm karkaistu turvalasi kirkas, savu, Dandelion II tai huurre Ovisaranat: saranat nousevat 8 mm kun ovi avataan sisään tai ulospäin Putkiläpivienti mahdollinen (35 mm) Korkeus mm Profiler: borstad aluminium Glas: böjt, 6 mm härdat säkerhetsglas i klarglas, gråton, Dandelion II eller frost Dörrgångjärn: gångjärnen lyfter 8 mm, vid öppning inåt eller utåt Rörgenomföring möjlig i väggprofilerna (35 mm) Höjd mm Suihkunurkka Duschhörna 49 x, 700 x, x 700, 700 x, 49 x 700, x, x, x 700// 700// 700// 700// 1931,5 889± x 1000, 1000 x 700, 1000 x 1000, x 1000, x 1000, x 1000, x, x 1000, 1000 x 700/// /// /// ///1000 Esim/Ex: x Suihkuovi on käännettävä Oven saranat ovat säädettävissä 15 asteen välein Suihkunurkka kahdella suoralla ulos- ja sisään kääntyvällä ovella Suihkunurkka on varustettu alareunan tiivistelistalla Tämä vähentää veden pääsyä suihkunurkan ulkopuolelle Duschdörren är vändbar Dörrgångjärnen är justerbara med 15 graders intervaller Duschhörna med två dörrar i rakt glas som kan öppnas både inåt och utåt Dörrarna är försedda med en tätningslist mot golvet, som reducerar vattenansamlingen på utsidan av duschen puh/tfn , fax wwwidofi :13

14 IDO Showerama Suihkuovi Duschdörr xy xy xy xy-098 kts sivu / se sidan :2-:3 ovi koko 880: noin 27 kg en dörr i storlek 880: ca 27 kg Profiilit: mattaeloksoitu hopea Lasi: 6 mm karkaistu turvalasi kirkas, savu, Dandelion II tai huurre Ovisaranat: saranat nousevat 8 mm kun ovi avataan sisään tai ulospäin Putkiläpivienti mahdollinen (35 mm) Korkeus mm Suihkuovi on käännettävä Oven saranat ovat säädettävissä 15 asteen välein Profiler: borstad aluminium Glas: 6 mm härdat säkerhetsglas i klarglas, gråton, Dandelion II eller frost Dörrgångjärn: gångjärnen lyfter 8 mm, vid öppning inåt eller utåt Rörgenomföring möjlig i väggprofilerna (35 mm) Höjd mm Duschdörren är vändbar Dörrgångjärnen är justerbara med 15 graders intervaller Suihkuovi Duschdörr /780/880/980 mm 1931,5 leveys bredd Suihkuovi joka voidaan kääntää sekä vasemmalle että oikealle Ovi on varustettu alareunan tiivistelistalla Tämä vähentää veden pääsyä suihkutilan ulkopuolelle Skärmvägg som kan öppnas både inåt och utåt Dörren är försedd med en tätningslist mot golvet, som reducerar vattenansamlingen på utsidan av duschen puh/tfn , fax :14 wwwidofi

15 IDO Showerama Suihkunurkka, symmetrinen Duschhörna, symmetrisk xy xy xy xy xy-909 kts sivu / se sidan :2-:3 kaikkien mallien paino n 45 kg alla modeller ca 45 kg Symmetrinen suihkunurkka 7-3 on helppo asentaa ja se täyttää pohjoismaiset vaatimukset Säädettävä sokkeli lattiatiivisteellä sisältyy toimitukseen Lasi- ja profiilivaihtoehdot, sekä lvi numerot katso sivut: :2-:3 Symmetrisk duschhörna 7-3 är lätt att montera och motsvarar nordiska krav Glas,- och profilalternativ samt VVS-nummer se sidan : Justerbar sockel med tätning mot golv ingår i leveransen Symmetrinen suihkunurkka Symmetrisk duschhörna 700 x x Kulkuaukko/Ingångsöppning: 450 mm x x Kulkuaukko/Ingångsöppning: 450 mm Suihkunurkan säädettävän sokkelin ja tiivistelistan avulla voidaan minimoida veden pääsy suihkunurkan ulkopuolelle Med tätningslister och justerbara sockeln kan man minimera vattenläckan utanför duschhörnan x Kulkuaukko/Ingångsöppning: 450 mm 700 mm mm ESIMERKKEJÄ MLLI 7-3 EXEMPEL MODELL 7-3 Kun tilaat tämän suihkukaapin on tärkeää että annat mitat oikeassa järjestyksessä x = seinämitat När du beställer denna duschkabin är det viktigt att du anger måtten i rätt ordningsföljd nge också de exakta måtten vid beställningen Glöm inte färg och glastyp x700 mm Esim Ex 1 Esim Ex mm x700 Sisäänkäynti/Ingång 700x mm Esim Ex 2 Esim Ex 4 mm x mm 700 mm Kokoesimerkkejä tilatessasi mallin 7-3 Kun tilaat ilmoita aina -mitta ensin Storleksexempel för beställning av modell 7-3 Vid beställning ange alltid måttet först Esim 1 mitta/mått = mm Ex 1 mitta/mått = 700 mm Tilaa/eställ x 700 mm Esim 2 Ex 2 Esim 3 Ex 3 Esim 4 Ex 4 mitta/mått = 700 mm mitta/mått = mm Tilaa/eställ 700 x mm mitta/mått = mm mitta/mått = 700 mm Tilaa/eställ x 700 mm mitta/mått = mm mitta/mått = 700 mm Tilaa/eställ x 700 mm puh/tfn , fax wwwidofi :15

16 IDO Showerama Liukuovi Skjutdörr 7-1 Liukuovi Skjutdörr mm xy-0 kts sivu / se sidan 41, xy-5 :2-:3 41, xy , xy xy xy xy xy xy xy xy xy ,0 48,0 48,0 50,0 50,0 53,0 53,0 56,0 56,0 Profiilit: mattaeloksoitu hopea Lasi: 6 mm karkaistu turvalasi kirkas tai savu Putkiläpivienti mahdollinen (50 mm) Korkeus mm Säädettävä sokkeli lattiatiivisteellä sisältyy Profiler: borstad aluminium Glas: böjt, 6 mm härdat säkerhetsglas i klarglas eller gråton Rörgenomföring möjlig i väggprofilerna (50 mm) Höjd mm Justerbar sockel med tätning mot golv ingår i leveransen c b d a Koostuu kahdesta liukuovesta joissa jarrutoiminto Säätövara -25/+25 mm estår av två skjutbara dörrar med bromsfunktion Justerbarhet -25/+25 mm Leveys redd a (mm) Skjutdörr Liukuovi b/c (mm) Oviaukko/ Ingångsöppning d (mm) puh/tfn , fax :16 wwwidofi

17 IDO Showerama Kääntöovi Svängdörr xy-xxx kts sivu / se sidan :2-:3 ca kg Profiilit: hopea Lasi: taivutettu 6 mm karkaistu turvalasi kirkas, savu, Dandelion II tai huurre Ovisaranat: saranat nousevat 8 mm kun ovi avataan sisään tai ulospäin Putkiläpivienti mahdollinen (35 mm) Korkeus mm Suihkuovi on käännettävä Oven saranat ovat säädettävissä 15 asteen välein Profiler: aluminium Glas: böjt, 6 mm härdat säkerhetsglas i klarglas, gråton, Dandelion II eller frost Dörrgångjärn: gångjärnen lyfter 8 mm, vid öppning inåt eller utåt Rörgenomföring möjlig i väggprofilerna (35 mm) Höjd mm Duschdörren är vändbar Dörrgångjärnen är justerbara med 15 graders intervaller Kääntöovi, yhdellä ovella Svängdörr med en dörr / 750 / / 850 / mm 1931,5 1931, Malli/modell 8-0, yksi kääntöovi/en svängdörr Mitat/mått: Malli/modell 8-0, kaksi kääntöovea/två svängdörrar Mitat/mått: Kääntöovi, kahdella ovella Svängdörr med två dörrar / 1000 / 1050 / 1100 / 1150 / 00 mm Kääntöovi suihkusyvennykseen Voidaan avata sisään- ja ulospäin Ovi on varustettu alareunan tiivistelistalla Tämä vähentää veden pääsyä suihkutilan ulkopuolelle Nischdusch i rakt glas som kan öppnas både inåt och utåt Dörrarna är försedda med en tätningslist mot golvet, som reducerar vattenansamlingen på utsidan av duschen Kulkuaukko / Ingångsöppning (mm): 700 mm: 1 ovi = mm: 1 ovi = 590 : 1 ovi = mm: 1 ovi = 690 mm: 1 ovi = mm: 2 ovea = mm: 2 ovea = mm: 2 ovea = mm: 2 ovea = mm: 2 ovea = mm: 2 ovea = 1010 puh/tfn , fax wwwidofi :17

18 IDO Showerama Suihkuseinä Duschvägg ca 26 kg Profiilit: mattaeloksoitu hopea Lasi: 6 mm karkaistu turvalasi kirkas, savu, Dandelion II tai huurre Korkeus 1400 mm Profiler: borstad aluminium Glas: 6 mm härdat säkerhetsglas i klarglas, gråton, Dandelion II eller frost Höjd 1400 mm Suihkuseinä Duschvägg mm Kääntyvä ammeseinä joka voidaan avata sisään- tai ulospäin Pehmeästi pyöristetty lasin yläreuna Svängbar badkarsskärm, som går att vika åt båda hållen Mjukt rundad övre kant puh/tfn , fax :18 wwwidofi

19 IDO Showerama Suihkuseinä Duschvägg Profiilit: mattaeloksoitu hopea Lasi: 6 mm karkaistu turvalasi kirkas Korkeus mm Profiler: borstad aluminium Glas: 6 mm härdat säkerhetsglas i klarglas Höjd mm Suihkuseinä Duschvägg ///1000 mm Oikea/Höger Vasen/Vänster maksimikorkeus max höjd mm Etuprofiili kiristetään lattian ja katon väliin Ruuvijalat molemmissa päissä Korkeus: 3000 mm Framprofilen spänns fast mellan golv och tak Skruvfötter i båda ändarna Höjd: 3000 mm puh/tfn , fax wwwidofi :19
