1 BD-A1060 BD-soitin PURE DIRECT CD MODE SA-CD USB CD MODE 5V 0.5A Käyttöohje Julkaisija: Yamaha Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista.

2 For U.K. customers If the socket outlets in the home are not suitable for the plug supplied with this appliance, it should be cut off and an appropriate 3 pin plug fitted. For details, refer to the instructions described below. The plug severed from the mains lead must be destroyed, as a plug with bared flexible cord is hazardous if engaged in a live socket outlet. Special Instructions for U.K. Model IMPORTANT THE WIRES IN MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE: Blue: NEUTRAL Brown: LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Make sure that neither core is connected to the earth terminal of the three pin plug. OBSERVERA Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av. ADVARSEL Netspæendingen til dette apparat er IKKE afbrudt, sålæenge netledningen siddr i en stikkontakt, som er t endt - også selvom der or slukket på apparatets afbryder. VAROITUS Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko laitetta verkosta. Varoitus-i En

3 Yamaha Music Europe GmbH ilmoittaa, että tämä BD- A1060 että tämä laite on direktiivin 1999/5/EU olennaisten vaatimusten ja muiden asiaankuuluvien määräysten mukainen. Laite on tarkoitettu vain sisäkäyttöön. Par la présente, Yamaha Music Europe GmbH déclare que lappareil BD-A1060 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Ce produit est uniquement destiné à une utilisation en intérieur. Hiermit erklärt Yamaha Music Europe GmbH, dass sich das Gerät BD-A1060 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Dieses Gerät ist ausschließlich auf den Gebrauch in geschlossenen Räumen ausgelegt. Härmed intygar Yamaha Music Europe GmbH att denna BD-A1060 står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. Den här produkten får bara användas inomhus. Con la presente Yamaha Music Europe GmbH dichiara che questo BD-A1060 è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/ CE. Il prodotto è destinato all utilizzo esclusivo in interni. Por la presente, Yamaha Music Europe GmbH, declara que este BD-A1060 cumple con los requisitos esenciales y otras exigencias relevantes de la Directiva 1999/5/EC. Este producto está limitado para su uso exclusivo en interiores. Hierbij verklaart Yamaha Music Europe GmbH dat het toestel l BD-A1060 in overeenstemming is met de essentiële eisen en de andere relevante bepalin-gen van richtlijn 1999/ 5/EG. Dit product kan alleen binnenshuis gebruikt worden. С настоящето, Yamaha Music Europe GmbH, декларира, че BD-A1060 е в съответствие съссъществените изисквания и другитеприложими разпоредби на Директива 1999/5/EC. Yamaha Music Europe GmbH tímto prohlašuje, že BD-A1060 splňuje základní požadavky a všechna příslušná ustanoveni Směrnice 1999/5/ES. Undertegnede Yamaha Music Europe GmbH erklærer herved, at følgende udstyr BD-A1060 overholder de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF. Käesolevaga kinnitab Yamaha Music Europe GmbH seadme BD-A1060 vastavust direktiivi 1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele. ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ Yamaha Music Europe GmbH ΔΗΛΩΝΕΙ ΟΤΙ BD-A1060 ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ ΟΥΣΙΩΔΕΙΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΟΔΗΓΙΑΣ 1999/5/ΕΚ. Ar šo Yamaha Music Europe GmbH deklarē, ka BD-A1060 atbilst Direktīvas 1999/5/EK būtiskajām prasībām un citiem ar to saistītajiem noteikumiem. Šiuo Yamaha Music Europe GmbH deklaruoja, kad šis BD- A1060 atitinka esminius reikalavimus ir kitas 1999/5/EB Direktyvos nuostatas. A Yamaha Music Europe GmbH ezzennel kijelenti, hogy a BD-A1060 típusú beren-dezés teljesíti az alapvető követelményeket és más 1999/5/EK irányelvben meghatározott vonatkozó rendelkezéseket. Niniejszym Yamaha Music Europe GmbH deklaruje że BD-A1060 jest zgodny z zasadniczymi wymaganiami i innymi właściwymi postanowieniami Dyrektywy 1999/5/EC. Eu, Yamaha Music Europe GmbH, declaro que o BD-A1060 cumpre os requisitos essenciais e outras provisões relevantes da Directiva 1999/5/EC. Prin prezenta, Yamaha Music Europe GmbH, declară că aparatul BD-A1060 este în conformitate cu cerinţele esenţiale şi cu alte prevederi pertinente ale Directivei 1999/5/CE. Yamaha Music Europe GmbH týmto vyhlasuje, že BD-A1060 spĺňa základné požiadavky a všetky príslušné ustanovenia Smernice 1999/5/ES. Yamaha Music Europe GmbH izjavlja, da je ta BD-A1060 v skladu z bistvenimi zahtevami in drugimi relevantnimi določili direktive 1999/5/ES. Yamaha Music Europe GmbH vakuuttaa täten että BD-A1060 tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Yamaha Music Europe GmbH. Siemensstr Rellingen, Saksa Puh.: Varoitus-ii En

4 Varoitus: Lue tämä ennen käyttöä. 1 Lue tämä käyttöohje huolella, jotta opit käyttämään laitteen hienoimpiakin toimintoja. Säilytä käyttöohje tulevaa tarvetta varten. 2 Sijoita laite hyvin ilmastoituun, viileään, kuivaan ja puhtaaseen paikkaan. Suojaa laite auringonpaisteelta, kuumuudelta, tärinältä, pölyltä, kosteudelta ja kylmältä. Riittävän ilmanvaihdon ja ilman kiertämisen turvaamiseksi laitteen joka puolelle on jätettävä tilaa vähintään seuraavasti: Päälle: 10 cm (4 in) Taakse: 10 cm (4 in) Sivulle: 10 cm (4 in) 3 Älä sijoita laitetta lähelle muita sähkölaitteita, moottoreita tai muuntajia. Ne aiheuttavat hurinaa. 4 Älä altista laitetta äkilliselle lämpötilan vaihtumiselle (kylmästä kuumaan). Älä sijoita laitetta kosteaan tilaan (esim. huoneeseen, jossa on ilmankostutin). Kosteus kondensoituu laitteen sisälle ja voi aiheuttaa sähköiskun tai tulipalon tai vahingoittaa laitetta tai sen käyttäjää. 5 Älä sijoita laitetta paikkaan, jossa sen päälle voi pudota jokin esine tai nesteitä edes pisaroina. Älä sijoita laitteen päälle: muita laitteita, koska ne voivat vahingoittaa ja värjätä laitteen pintaa palavia esineitä (esim. kynttilöitä), koska ne voivat aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää astioita joissa on nestettä, koska ne voivat aiheuttaa sähköiskun laitteen käyttäjälle tai vahingoittaa laitetta. 6 Älä peitä laitetta paperilla, kankaalla, verholla tms. Se estää lämmön poistumisen laitteesta. Jos lämpötila laitteen sisällä kohoaa liikaa, seurauksena voi olla tulipalo tai vahinko laitteelle tai sen käyttäjälle. 7 Älä kytke laitetta pistorasiaan, ennen kuin olet tehnyt kaikki muut kytkennät. 8 Älä käännä käytössä olevaa laitetta ylösalaisin. Laite voi ylikuumentua ja seurauksena voi olla laitevaurio. 9 Käsittele kytkimiä, säätimiä ja johtoja varovaisesti. 10 Kun irrotat virtajohdon pistorasiasta, vedä pistotulpasta, älä vedä johdosta. 11 Älä puhdista laitetta kemiallisilla puhdistusaineilla. Ne voivat vahingoittaa laitteen pintaa. Puhdista laite puhtaalla, kuivalla liinalla. 12 Käytä vain tähän laitteeseen merkittyä jännitettä. Suuremman jännitteen syöttäminen on vaarallista ja voi aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää. YAMAHA ei ole vastuussa vahingoista, jotka aiheutuvat muun kuin sallitun jännitteen käyttämisestä. 13 Estä salamoista aiheutuvat vahingot: irrota virtajohto pistorasiasta tai laitteesta ukkosen ajaksi. 14 Älä yritä muuttaa tai korjata laitetta. Jos laite tarvitsee huoltoa, ota yhteys valtuutettuun YAMAHA-huoltoon. Älä avaa laitteen suojakuorta missään tapauksessa. 15 Irrota virtajohto pistorasiasta, jos laitetta ei aiota käyttää pitkään aikaan (esim. loman ajaksi). 16 Lue vianmääritysohjeet käyttöohjeen lopusta, ennen kuin toteat laitteen vialliseksi. 17 Ennen kuin siirrät laitetta, kytke laite valmiustilaan painamalla p -painiketta. Irrota sitten virtajohto pistorasiasta. 18 Soittimeen tiivistyy kosteutta, jos ympäristön lämpötila muuttuu nopeasti. Irrota virtajohto pistorasiasta ja anna laitteen kuivua itsekseen. 19 Pitkäkestoisen käytön aikana laite voi lämmetä. Sammuta virta ja anna laitteen jäähtyä. 20 Sijoita laite lähelle pistorasiaa niin, että virtajohto voidaan irrottaa helposti. 21 Suojaa paristot kuumuudelta, kuten auringonpaisteelta ja tulelta. Käytä tätä laitetta vain yli 22 cm:n etäisyydellä sellaisesta henkilöstä, jolla on sydämentahdistin tai defibrillaattori. Radioaallot voivat vaikuttaa sähkötoimisiin lääketieteellisiin laitteisiin. Älä käytä tätä laitetta lääketieteellisten laitteiden lähellä tai sairaanhoitolaitoksissa. Kun virtajohto on kytkettynä pistorasiaan, laite on kytkettynä sähköverkkoon, vaikka laite olisi kytketty pois toimintatilasta z -painikkeella. Tässä toimintatilassa laite kuluttaa vähän sähköä. Varmista, että virtajohto ja pistoke ovat helposti käytettävissä. VAROITUS VAKAVASTA VAARASTA SÄHKÖISKU- JA TULIPALOVAARAN VÄHENTÄMISEKSI LAITE EI SAA ALTISTUA SATEELLE EIKÄ KOSTEUDELLE. LASERTURVALLISUUS Laitteessa on laser. Silmävaurioiden vaaran vuoksi laitteen suojakuoren saa avata ja laitetta saa yrittää huoltaa vain valtuutettu huolto. VAROITUS VAKAVASTA VAARASTA Avoinna ollessaan laite säteilee näkyvää lasersäteilyä. Älä katso suoraan säteeseen. Kun laite on kytkettynä verkkosähköön, älä katso sisään levyaukosta tai muista aukoista. Varoitus-iii En

5 Sisältö 1 1. Johdanto Laitteen toiminnot... 2 Laaja valikoima levyjä ja tiedostoformaatteja... 2 Tehostetut verkkotoiminnot... 2 Helppo käyttöönotto ja toiminnot... 2 Laadukkaat äänentoiston toiminnot... 2 Mukana toimitetut tarvikkeet... 2 Levyt ja tiedostot... 3 Levyjä/tiedostoja, joita voi soittaa tässä soittimessa... 3 Levyn laittaminen soittimeen... 4 Varoituksia levyistä... 5 Tietoa 3D-videon katselemisesta... 5 Cinavia-tekniikkaa... 5 Laitteen rakenne... 6 Etulevy... 6 Takalevy... 7 Kauko-ohjain Kytkennät Kuvan/äänen kytkennät Kytkentä televisioon AV-vastaanottimen kautta Kytkentä suoraan televisioon Kytkentä televisioon ja äänentoistolaitteistoon Verkkokytkennät Langaton kytkentä Langallinen kytkentä DLNA-palvelimen asetukset Muut kytkennät Etäkytkentää tukevien Yamaha-laitteiden kytkentä USB Virtajohto Toisto Käyttöönottoasetukset Easy Setup -asetukset Langattoman kytkennän asetukset...21 Valokuvien/musiikin/videoiden toisto Kaupallisten levyjen toisto Video/musiikkitiedostojen toisto Valokuvien toisto Hyvän laadun palauttaminen ääneen CD/SA-CD -levyltä paras mahdollinen ääni (CD Mode) Musiikin ja elokuvien äänentoisto hifi-laatuisena (Pure Direct) Mobiililaitteen sisällön toisto DLNA:n kautta Wi- Fi Direct -yhteydellä Älypuhelimen kuvat ja videot televisioon (Miracast ) Tämän soittimen ohjaaminen mobiililaitteesta Lisätoiminnot On Screen -valikko Status-valikko Soittoohjelma Hakutoiminto BONUSVIEW tai BD-LIVE Kuva kuvassa (toinen ääni/kuva) BD-Live Asetukset SETUP-valikko...33 SETUP-valikon käyttö Yleistä Display - Näyttöasetukset...39 Audio - Ääniasetukset...41 System Information - Järjestelmätiedot...42 Eteenpäin lähtevän videon formaatit Eteenpäin lähtevän videon formaatit Eteenpäin lähtevän audion formaatit Ohjelmistopäivitys Ohjelmistopäivitys Lisätietoa Vianmääritys Virta...46 Perustoiminnot...46 Levyjen toisto...46 Kuva...47 Ääni...47 Verkko...48 Kuvaruutuviestit...49 Sanasto Tekniset tiedot Yleistä...52 Audio-osa...52 Tulot/lähdöt...52 Tekijänoikeudet...52 Hakemisto Uusia ohjelmistoja julkaistaan ajoittain lisätoimintojen ja parannusten vuoksi. Suosittelemme soittimen ohjelmistoversion päivittämistä säännöllisesti. Lisätietoja ohjelmiston päivityksestä (s. 45). Tietoja käyttöohjeesta Tässä käyttöohjeessa neuvotaan ohjaamaan toimintoja kauko-ohjaimella paitsi silloin, kun sitä ei voi käyttää. Joitakin toimintoja voi käynnistää myös etulevyn painikkeilla. autuksissa on tärkeää tietoa turvallisuudesta ja käyttöohjeista. Vinkit helpottavat laitteen käyttöä. Käyttöohje painetaan ennen laitteen tuotantoa. Muotoilu ja tekniset tiedot voivat muuttua parannusten ja muiden vastaavien muutosten myötä. Jos käyttöohjeen ja laitteen välillä on eroja, noudata ensisijaisesti laitteen antamia vaihtoehtoja. Käyttöohjeessa käytetyt tunnukset. Tunnuksilla ilmaistaan, jos tietty painike/toiminto vaikuttaa vain tietyn formaatin mukaiseen tallenteeseen. Lisätietoja toistokelpoisista levyistä ja formaateista, katso page 3. BD : BD-Video DVD : DVD-Video, DVD-VR, DVD+VR CD : Audio CD, Super Audio CD VIDEO : Videotiedostot MUSIC : Audiotiedostot PHOTO : Valokuvatiedostot suomi 1 Fi

6 JOHDANTO Mitä tällä laitteella voi tehdä? Erilaiset levyt Ohjelman suoratoisto verkosta USB-laitteen sisältö Langaton verkko (WPS tuettu) PC/NAS-sisältö (DLNA) Älypuhelimen sisältö (Miracast) Mobiililaitteen sisältö (Wi-Fi Direct) Laaja valikoima levyjä ja tiedostoformaatteja Blu-ray Disc, DVD, SA-CD ja CD (s. 29) Blu-ray 3D (s. 12), BONUSVIEW ja BD-Live (s. 31) Video, musiikki ja valokuvat, DVD-R/RW-levyt, CD-R/RW-levyt ja USB-muistilaitteet (s. 22) Tehostetut verkkotoiminnot DLNA-palvelimen (PC tai NAS) sisältö (s. 17) Tämän soittimen ohjaaminen mobiililaitteella verkon kautta (AV CONTROLLER) (s. 28) Älypuhelimen kuvat ja videot TV-ruutuun (Miracast ) (s. 27) Suora verkkoyhteys mobiililaitteeseen (Wi-Fi Direct) (s. 26) Helppo käyttöönotto ja toiminnot Nopea ja helppo käyttöönotto (s. 21) Automaattinen langattoman verkon käyttöönotto WPS-toiminnolla (Wi-Fi suojattu vastaanotto) (s. 21) Ohjelmiston päivitys verkon tai USB:n kautta (s. 45) Käytä television, AV-vahvistimen ja tämän soittimen yhteisohjaustoimintoja (HDMI Control) (s. 36) Laadukkaat äänentoiston toiminnot CD Mode: laadukas ja tarkka äänentoisto Audio CD- ja SA-CD-levyiltä (s. 25) Pure Direct: toistaa puhtaan hifi-laatuisen äänen kaikista ohjelmalähteistä (s. 25) Jopa muodossa 192-kHz/24-bit oleva audiotiedostoformaatti, myös WAV, FLAC ja ALAC (s. 3) Super Audio CD (SA-CD) ja DSD-audiotiedosto (2.8/5.6 MHz) (s. 4) Balansoitu XLR-lähtöliitäntä välittää laadukkaan audiosignaalin päätevahvistimeen (s. 15) Tarkasta, että sait seuraavat tarvikkeet laitteen mukana: Mukana toimitetut tarvikkeet Kauko-ohjain Paristot ( 2) (AAA, R03, UM-4) Virtajohto 2 Fi

7 Levyt ja tiedostot 1 Levyjä/tiedostoja, joita voi toistaa tässä soittimessa Tässä laitteessa voi toistaa levyjä, joiden halkaisija on 12 cm (5 ) ja 8 cm (3 ). Älä käytä sovitinta (8 cm - 12 cm). Käytä levyjä, joissa on logo yhteensopivasta standardista. Standardien vastaisten levyjen toistokelpoisuutta ei voida taata. Kuvan- ja äänenlaatua ei voida taata, vaikka levy olisi toistokelpoinen. Mediatyyppi BD-ROM/BD-R/ BD-RE DVD-ROM, DVD-R/DVD-R DL/DVD-RW DVD+R/DVD+R DL/DVD+RW Tallennusformaatti BD-Video/datatiedostot DVD-Video DVD-Video/DVD-VR/AVCHD/ datatiedostot DVD-Video/DVD+VR/AVCHD/ datatiedostot CD-ROM CDDA/HDCD CD-R/CD-RW CDDA/datatiedostot SA-CD SA-CD USB* /Datatiedostot DLNA /Datatiedostot * Tämä soitin pystyy käsittelemään USB-muistilaitetta, joka on alustettu FAT 16/32- ja NTFS-järjestelmään.. Toistettavat audioformaatit MUSIC MP3 (.mp3) *1 WMA (.wma) *2 AAC (.aac/.m4a) WAV (.wav) *3 FLAC (.flac) *3 ALAC (.m4a) *3 DSDIFF (.dff) *4 DSF (.dsf) *4 Toistettavat videoformaatit VIDEO MKV, jossa H.264 (.mkv) MPEG PS (.mpeg/.mpg) MPEG TS (.ts) MPEG-4 (.mp4) VOB (.vob) AVI (.avi) ASF (.asf) WMV (.wmv) *5 Toistettavat valokuvaformaatit PHOTO JPEG (.jpeg/.jpg) GIF (.gif) PNG (.png) *1 Näytetaajuus khz (stereo) ja bittinopeus kbps *2 Näytetaajuus khz (stereo) ja bittinopeus kbps *3 Näytetaajuus enintään 192 khz ja bittinopeus 24 bit (LPCM/stereo) *4 Näytetaajuus: 2.8/5.6 MHz *5 WMV9 (maksimiresoluutio: x 1 080) Edellä olevassa listassa ilmoitettujen tiedostojen toistoa ei taata, sillä toistokelpoisuuteen vaikuttavat tiedoston luomistapa ja käytetyt koodekit. Ei voida taata, että kaikki levyllä tai USBmuistilaitteella olevat tai verkkoyhteyden kautta haettavat tiedostot ovat toistettavissa. Kopiosuojattuja tiedostoja ei voi toistaa. Jos käytössä on DLNA, tiedoston on täytettävä DLNA-palvelimen vaatimukset. ALUEKOODITIEDOT: BLU-RAY DISC/DVD VIDEO Blu-ray/DVD-soittimissa ja levyissä on aluekoodi, joka määrää, minkä alueen laitteella levyä voi toistaa. Tarkasta tämän soittimen aluekoodi takalevystä. Blu-ray-levy voidaan toistaa tässä soittimessa, jos siinä on sama aluekoodi tai koodi "ABC". DVD-levy voidaan toistaa tässä soittimessa, jos siinä on sama aluekoodi tai koodi "ALL". Aluekooditiedot Alue BD-Video DVD-Video U.S.A., Canada Aluekoodi A tai ABC" Aluenumero 1 tai ALL Eurooppa mallit Asia, Taiwan Keski- ja Etelä- Amerikka Aluekoodi B tai ABC" Aluekoodi A tai ABC" Aluekoodi A tai ABC" 1 ALL Aluenumero 2 tai ALL 2 ALL Aluenumero 3 tai ALL 3 ALL Aluenumero 4 tai ALL Johdanto suomi 4 ALL Australia Aluekoodi B tai ABC" Aluenumero 4 or ALL 4 ALL 3 Fi

8 Levyt ja tiedostot Aluekooditiedot Alue BD-Video DVD-Video Venäjä Aluekoodi C tai ABC" Aluenumero 5 or ALL 5 ALL Blu-ray-/DVD-videotoiminnot voivat hieman poiketa tämän käyttöohjeen ohjeista eikä kaikkia toimintoja välttämättä voi käyttää, mikä johtuu levyn valmistajan laatimista asetuksista. Jos levyn toiston aikana näkyviin tulee valikko tai käyttöohje, noudata niissä näkyviä ohjeita. Joidenkin levyjen toisto ei välttämättä ole mahdollista. Viimeistele kaikki tallennemediat, joita haluat toistaa tässä soittimessa. Viimeistely on tallentimessa tehtävä toiminto, joka käsittelee levyn sellaiseksi, että se on toistokelpoinen muissa soittimissa/tallentimissa ja tässä soittimessa. Vain viimeisteltyjä levyjä voi toistaa tässä laitteessa: (Levyä ei voi viimeistellä tässä laitteessa.) SUPER AUDIO CD (SA-CD) Nykyiseen CD-standardiin perustuva audioformaatti, mutta enemmän informaatiota eli laadukkaampi ääni. Levyjä on kolme eri tyyppiä: yksikerroksinen, kaksikerroksinen ja hybridilevy. Hybridilevyä voidaan toistaa tavallisella CDsoittimella ja SACD-soittimella, koska levyllä on sekä tavallinen CD-ääni että SACD-ääni. Super Audio CD Single Layer -levy HD-kerros Hybrid Super Audio CD Dual Layer -levy HD-kerros 1 CD-kerros, jota voi toistaa kaikissa CD-soittimissa 2 - Laadukas DSD Stereo Hybridilevy CD-kerros HD-kerros HD (High Density) -kerros sisältää 3 - Laadukas DSD Multi-channel Vinkki Voit valita eteenpäin lähtevän audiosignaalin: DSD tai PCM (s. 41). Tämä laite ei näytä levyllä olevaa tekstidataa etulevyn näytössä. Levyn laittaminen Laita levyn etikettipuoli ylöspäin. Jos levy on kaksipuolinen, laita toistettava puoli alaspäin. Toisto voi joidenkin levyjen tapauksessa ja tiettyjen asetusten aikana alkaa automaattisesti. Ensin voi tulla näkyviin valikko. Se on levykohtaista. Levyn latautumiseen kuluva aika on levykohtaista. 4 Fi

9 Varoituksia levyistä VÄLTÄ NAARMUJA JA PÖLYÄ Blu-ray-, DVD ja CD -levyt ovat herkkiä pölylle, sormenjäljille ja etenkin naarmuille. Naarmuuntunutta levyä ei välttämättä voi toistaa kunnolla. Käsittele levyjä varoen ja säilytä ne hyvin. LEVYJEN SÄILYTYS Laita levy keskelle koteloa. Säilytä kotelo levyineen pystyssä. Älä säilytä levyjä auringonpaisteessa, lähellä lämmönlähdettä tai kosteassa. Älä pudota levyjä. Suojaa ne voimakkaalta värähtelyltä ja tärinältä. Älä säilytä levyjä pölyisessä tai kosteassa paikassa. KÄSITTELYOHJEITA Jos lika on pinttynyt levyyn, pyyhi kevyesti pehmeällä, (vain vedellä) kostutetulla liinalla. Pyyhi aina levyn reiästä suoraan kohti reunaa. Älä puhdista levyä sumutteella, bensiinillä, ohentimella, staattisen sähkönmuodostuksen estävillä nesteillä tai muulla liuotteella. Älä koske tallennuspintaan. Älä liimaa levyyn paperia tai tarroja. Jos toistopuoli on likainen tai naarmuinen, soitin saattaa todeta levyn epäyhteensopivaksi ja avata levykelkan tai levyn toisto voi epäonnistua. Pyyhi lika ja pöly pois varovasti pehmeällä liinalla. LUKUPÄÄN PUHDISTUS Älä käytä myynnissä olevia puhdistuslevyjä. Niiden käyttö voi vahingoittaa lukupäätä. Toimita laite lukupään puhdistusta varten valtuutettuun Yamaha-huoltoon. Tietoa 3D-videon katselemisesta 3D-videoiden katselu voi aiheuttaa huonovointisuutta (kuten silmien rasittumista, väsymyksen tunnetta tai pahoinvointia). Suosittelemme pitämään säännöllisesti taukoja 3Dvideon katselussa. Jos koet huonovointisuutta, lopeta 3D-videoiden katselu, kunnes vointisi on jälleen hyvä. Ota yhteys lääkäriin, mikäli koet voimakasta huonovointisuutta. Lue laitteiden käyttöohjeet (Blu-ray-levy ja TV) ja/ tai varoitukset, jotka tulevat näkyviin televisioruutuun. Levyt ja tiedostot Lasten (etenkin alle kuusivuotiaiden) näön kehitys on vielä kesken. Ota yhteys lääkäriin (esimerkiksi lastenlääkäriin tai silmälääkäriin) ennen kuin annat pienten lasten katsella 3D-videokuvaa. Aikuisten täytyy valvoa, että lapset noudattavat edellä annettuja suosituksia. Cinavia-tekniikkaa Cinavia-tekniikka on osa Blu-ray-soittimesi sisältämää sisällönsuojausjärjestelmää. Seuraavat viestit saattavat tulla näkyviin ja toisto saattaa loppua tai äänentoisto tilapäisesti mykistyä Blu-ray-soittimesi toiminnan takia, jos toistat luvatonta kopiota Cinavia-tekniikalla suojatusta materiaalista. Viestit näkyvät vain englanniksi. Playback stopped. The content being played is protected by Cinavia and is not authorized for playback on this device. For more information, see Message Code 1. Toisto loppuu. Toistettavaksi yritetty ohjelmasisältö on Cinavia -suojattu eikä sen toisto ole sallittu tässä laitteessa. Lisätietoa Message Code 1. Audio outputs temporarily muted. Do not adjust the playback volume. The content being played is protected by Cinavia and is not authorized for playback on this device. For more information, see Message Code 3. Ääni on väliaikaisesti mykistetty. Älä säädä toistovoimakkuutta. Toistettavaksi yritetty ohjelmasisältö on Cinavia -suojattu eikä sen toisto ole sallittu tässä laitteessa. Lisätietoa Message Code 3. Cinavia Tämä laite käyttää Cinavia-tekniikkaa rajoittaakseen joidenkin kaupalliseen käyttöön tuotettujen filmien ja videoiden sekä niiden ääniraitojen luvattomien kopioiden käyttöä. Kun luvattoman kopion kielletty käyttö havaitaan, näkyviin tulee viesti ja toisto tai kopioiminen keskeytyy. Lisätietoa Cinavia-tekniikasta saat verkkopalvelukeskuksesta Cinavia Online Consumer Information Center: Lisätietoja Cinaviasta postitse saat, jos lähetät pyynnön postikortilla ja palautusosoitteen seuraavaan osoitteeseen: Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA. 1 Johdanto suomi 5 Fi

10 LAITTEEN RAKENNE Etulevy PURE DIRECT CD MODE SA-CD USB CD MODE 5V 0.5A A B C D 1 z (Toiminta/valmiustila) Kytkee laitteen toimintatilaan tai valmiustilaan. Pidä painettuna etulevyn z -painike noin 5 sekunnin ajan, niin soittimeen palautuvat perusasetukset. 2 USB -liitin (s. 19) 3 CD MODE -merkkivalo Valo syttyy, kun käytössä on CD Mode -toiminto (s. 25). 4 CD MODE CD Mode -toiminto käyttöön/pois käytöstä (s. 25). 5 SA-CD -merkkivalo Valo syttyy, kun SA-CD-levy on soittimessa ja SA- CD-kerros (s. 4) on valittu. 6 Etulevyn näyttö Toimintatilan tietoja. 7 Levykelkka 9 (haku taaksepäin/hyppy taaksepäin): Paina: hyppy taaksepäin. Pidä painettuna: haku taaksepäin. 10 (haku eteenpäin / hyppy eteenpäin) Paina: hyppy eteenpäin. Pidä painettuna: haku eteenpäin. 10 (toisto) Käynnistää toiston. 11 (Tauko) Keskeyttää toiston taukotilaan (pause). 12 (Toiston lopetus) Lopettaa toiston. 13 PURE DIRECT Pure Direct-toiminto käyttöön/pois käytöstä (s. 25). 8 (avaus) Avaa tai sulkee levykelkan. Irrota suojakalvo etulevystä, ennen kuin käytät soitinta. 6 Fi

11 LAITTEEN RAKENNE Takalevy 1 COAXIAL NETWORK OUT IN REMOTE CONTROL BALANCED OUT ANALOG OUT BALANCED OUT AC IN Johdanto HDMI OPTICAL DIGITAL OUT USB HDMI (s. 12) 2 DIGITAL OUT (COAXIAL/OPTICAL) (s. 14) 3 USB (s. 19) 4 NETWORK (s. 16) 5 REMOTE CONTROL (IN/OUT) (s. 18) 6 BALANCED OUT (L/R) (s. 15) 7 ANALOG OUT (L/R) (s. 14) 8 AC IN (s. 20) suomi 7 Fi

12 LAITTEEN RAKENNE Kauko-ohjain tulee näkyviin ruudun vasempaan yläreunaan, mikäli painamasi painikkeen toimintoa ei voi käyttää : A B C D E F G H I J K L M RED GREEN YELLOW BLUE SUBTITTLE AUDIO ANGLE ZOOM STATUS SETUP TOP MENU RETURN SETUP PIP DIMMER CLEAR STATUS 2ND AUDIO MIRACAST HOME ENTER SEARCH PURE DIRECT CD MODE POP-UP MENU PAGE ON SCREEN PROGRAM SHUFFLE REPEAT A/B SA-CD/CD N O P Q R S t U V W 1 Infrapunasignaalien lähetin: Lähettää infrapunasignaalit. Suuntaa kohti kaukoohjaussignaalien vastaanotinta (s. 11). 2 z: Kytkee tämän soittimen toimintatilaan tai valmiustilaan. 3 : Avaa tai sulkee levykelkan. 4 Väripainikkeet BD : Käytä näitä painikkeita ruudulle tulevien ohjeiden mukaan. 5 SUBTITLE BD DVD VIDEO : Valitse tekstityskieli (s. 51), jos vaihtoehtoja on. Vaihtoehtoisesti voit valita tämän kohdan On Screen - valikosta (s. 29). 6 AUDIO BD DVD VIDEO : Valitse puhekieli / ääniformaatti. Vaihtoehtoisesti voit valita tämän kohdan On Screen -valikosta (s. 29). 7 ANGLE BD DVD : Valitse kuvakulma, jos tallenteessa on vaihtoehtoja. Angle Mark ( ) näkyy kuvaruudussa, kun toiminto on valittavissa. Vaihtoehtoisesti voit valita tämän kohdan On Screen - valikosta (s. 29). Angle Mark -merkki näkyy vain, kun Angle Mark" on käytössä ("ON") (s. 37). 8 ZOOM DVD VIDEO PHOTO : Valitse kuvan loitonnus/lähennys. Kuvan koko muuttuu jokaisella painalluksella (suurenna/pienennä: 3 vaihtoehtoa). 9 STATUS: Toistotiedot näkyviin (s. 30). 10 MIRACAST: Käynnistä Miracast (s. 27). 11 SETUP: Avaa SETUP-valikko (s. 33). 12 HOME: Avaa HOME-valikko (s. 22). 13 TOP MENU BD DVD : Avaa päävalikko, jos levyllä on valikko. Valitse haluamasi kohta painikeilla ylös/alas/vas/oik ja ENTER. Jotkin toiminnot voivat olla erilaisia eri levyillä. Noudata valikkosivulla olevia ohjeita. 14 Nuolipainikkeet (ylös/alas/vas/oik): Siirrä valintapalkkia valikossa ENTER: Valitse korostettuna oleva valik/kohta. 15 RETURN: Palaa edelliselle valikkosivulle tms. 8 Fi

13 16 Ohjauspainikkeet BD DVD CD VIDEO MUSIC PHOTO : Lopeta toisto. : Keskeytä toisto taukotilaan (pause). : Käynnistä toisto. / : Hyppy taakse/eteen. / BD DVD CD VIDEO MUSIC : Haku taakse-/eteenpäin. Hakunopeus muuttuu jokaisella painalluksella (haku taakse/eteenpäin: 5 vaihtoehtoa). Palauta normaali toisto painamalla. PHOTO : Muuta kuvaesityksen nopeutta (hitaammin/ nopeammin: 3 vaihtoehtoa). / BD DVD CD VIDEO MUSIC : Käynnistä hetkellinen haku/uusintatoisto. Hetkellinen haku ohittaa seuraavat 30 sekuntia. Hetkellinen uusintatoisto toistaa uudestaan 10 sekuntia aikaisemmasta kohdasta. 17 SETUP: Avaa SETUP-valikko (s. 33). 18 STATUS: Toistotiedot näkyviin (s. 30). 19 PIP BD : Valitse kuva kuvassa toimintatilaan/pois toimintatilasta (s. 32). PIP-merkki ( ) näkyy kuvaruudussa, kun toiminto on valittavissa. Vaihtoehtoisesti voit valita tämän kohdan On Screen - valikosta (s. 29). PIP-merkki näkyy vain, kun PIP Mark" on käytössä ("ON") (s. 37). 20 2ND AUDIO BD : Valitse kuva kuvassa- toiminnon (s. 32) ääniraita tai kommenttiääniraita. Secondary Audio -merkki ( ) näkyy kuvaruudussa, kun toiminto on valittavissa (s. 41). Vaihtoehtoisesti voit valita tämän kohdan On Screen -valikosta (s. 29). Secondary Audio -merkki näkyy vain, kun "Secondary Audio Mark" on käytössä ("ON") (s. 37). LAITTEEN RAKENNE 21 PROGRAM DVD CD : Määritä toistojärjestys (s. 31). Voit valita 15 raitaa (audiolevy) tai nimikettä/ kappaletta (DVD-Video). 22 SHUFFLE DVD CD VIDEO MUSIC PHOTO : Valitse satunnaistoiston kohde (s. 29). 23 DIMMER: Etulevyn näytön kirkkaus. Neljä asetusta. 24 Numeropainikkeet. Lisää numero. Toiston aikana siirtyy numerolla valitsemaasi raitaan/kappaleeseen. Näitä painikkeita ei välttämättä voi käyttää joidenkin levyjen ja toistotapojen käytön aikana. 25 SEARCH BD DVD CD VIDEO MUSIC : Siirry määritettyyn kohtaan toiston aikana. Lisätietoja, Haku levyltä (s. 31). Vaihtoehtoisesti voit valita tämän kohdan toimintatilan Status-valikosta (s. 30). 26 CLEAR: Poista kirjoittamasi numero/kohde. 27 PURE DIRECT: Valitse Pure Direct-toiminto käyttöön/pois käytöstä (s. 25). 28 CD MODE: Valitse CD Mode -toiminto käyttöön/pois käytöstä (s. 25). 29 POP-UP/MENU BD DVD : Avaa ponnahdusvalikko. Valikkosisältö on levykohtainen. Lisätietoja ponnahdusvalikon käytöstä on levyn käyttöohjeessa. Joiltakin DVD-levyiltä avatuu päävalikko, kun painat POP-UP/MENU -painiketta. 30 ON SCREEN: Avaa On Screen -valikon (s. 29). 31 PAGE (+/-) : Siirry edelliselle/seuraavalle sivulle, kun valitset kohteen sisältövalikosta. 1 Johdanto suomi Jatkuu seuraavalla sivulla. \ 9 Fi

14 LAITTEEN RAKENNE REPEAT BD DVD CD VIDEO MUSIC PHOTO : Uusintatoisto. Uusintatoiston kohde vaihtuu jokaisella painalluksella seuraavasti : A B C RED GREEN YELLOW BLUE SUBTITTLE AUDIO ANGLE ZOOM STATUS SETUP TOP MENU CLEAR MIRACAST HOME SEARCH PURE DIRECT CD MODE POP-UP MENU N O P Q R S : Parhaillaan toistuva nimike. : Parhaillaan toistuva kappale. : Parhaillaan toistuva kansio. : Kaikki raidat/tiedostot levyllä. : Parhaillaan toistuva raita/tiedosto. A/B BD DVD CD VIDEO MUSIC : Toista määrittämäsi alue. 1 Määritä aloituskohta painamalla A/B. "A-" näkyy ruudussa. 2 Määritä lopetuskohta painamalla A/B. "A-B" näkyy ruudussa. Uusintatoisto alkaa. D E RETURN ENTER ON SCREEN t 3 Uusintatoisto kytkeytyy pois käytöstä, kun painat A/B. "A-B" häviää näkyvistä ja uusintatoisto kytkeytyy pois käytöstä. F G H I J K L M SETUP PIP DIMMER STATUS 2ND AUDIO PAGE PROGRAM SHUFFLE REPEAT A/B SA-CD/CD U V W Levytyyppi voi estää tämän toiminnon käytön. 33 SA-CD/CD: Valitse SA-CD/CD-hybridilevyltä toistettava ohjelmakerros (s. 4). Vinkki SA-CD-merkkivalo (s. 6) palaa etulevyssä, kun soittimessa on SA-CD-levy ja valittuna on SA-CDosuuden toisto. Toimintoa voi käyttää vain, kun soittimessa ei ole levyä. Audiosignaali ei lähde eteenpäin COAXIAL- tai OPTICAL-littimestä, kun valittuna on SA-CDkerros 10 Fi

15 PARISTOT KAUKO-OHJAIMEEN Mikäli kauko-ohjain toimii vain lähempänä laitetta kuin ennen, vaihda paristot. Käytä paristotyyppiä AAA, R03, UM-4. Laita paristot oikein päin. Napaisuusmerkit ovat paristotilassa. Poista paristot, ellei kauko-ohjainta aiota käyttää pitkään aikaan. Paristotilassa ei saa olla samaan aikaan sekä käytettyjä että uusia paristoja. Älä käytä erityyppisiä paristoja yhdessä (esim. alkali- ja mangaanipareja). Lue paristopakkauksen tiedot tarkkaan. Samanväriset ja -muotoiset paristot voivat olla ominaisuuksiltaan erilaiset. Hävitä vuotaneet paristot heti. Jos paristot ovat vuotaneet, älä koske aineeseen äläkä tahri siihen esimerkiksi vaatteitasi. Puhdista paristotila huolellisesti, ennen kuin laitat sinne uudet paristot. Älä hävitä paristoja sekajätteenä. Tarkasta oikea hävitystapa jätehuolto-ohjeista. Säilytä paristot lasten ulottumattomissa. Jos lapsi nielee pariston, ota heti yhteys lääkäriin. Jos et aio käyttää kauko-ohjainta pitkään aikaan, poista siitä paristot. Älä lataa tai pura mukana toimitettuja paristoja. KAUKO-OHJAIMEN TOIMINTAETÄISYYS Kauko-ohjaussignaalien vastaanotin LAITTEEN RAKENNE KAUKO-OHJAIMEN ID-KOODI Jos käytät useita Yamaha-laitteita, tämän laitteen kaukoohjain voi ohjata myös muita Yamaha-laitteita tai muiden laitteiden kauko-ohjaimet tätä laitetta. Siinä tapauksessa kauko-ohjaimen ID-koodin muuttaminen estää ei-toivotun käytön. Jos olet vaihtanut kauko-ohjaimen ID-koodia, valitse sama ID-koodi myös tämän laitteen käytöön. Perusasetus: ID1. 1 Kauko-ohjaimen ID-koodi Jos haluat valita ID-koodin ID1 sijasta käyttöön koodin ID2, pidä painettuina punainen väripainike ja numeropainike 2 samanaikaisesti 7 sekunnin ajan. Jos haluat valita ID-koodin ID2 sijasta käyttöön koodin ID1, pidä painettuina punainen väripainike ja numeropainike 1 samanaikaisesti 7 sekunnin ajan. 2 Keskusyksikön ID-koodi Pidä painettuna etulevyn - ja -painikkeet samanaikaisesti 2 sekunnin ajan, niin näkyviin tulee parhaillaan käytössä oleva ID-koodi, seuraavissa tilanteissa: Ei levyä laitteessa. Levykelkka on kiinni. Levyn toisto ei ole käynnissä. NO DISC" tulee etulevyn näyttöön. Pidä painikkeet painettuina vielä 2 sekunnin ajan, jos haluat vaihtaa koodiksi ID1 tai ID2. Jos paristot ovat poissa kauko-ohjaimesta muutaman minuutin tai jos tyhjät paristot ovat jääneet kaukoohjaimeen, kauko-ohjaimen ID-koodiksi palautuu automaattisesti ID1. Jos haluat valita kaukoohjaimeen koodin ID2, laita kauko-ohjaimeen paristot ja valitse ID-koodi uudelleen. 1 Johdanto suomi m (20 ft) 11 Fi

16 KYTKENNÄT Kuvan/äänen kytkennät Tee video/audiokytkennät sen mukaan, mitä laitteita haluat käyttää. Vinkki Lisätietoja: katso sivu s. 43 eteenpäin lähtevät video/audioformaatit. Hanki kytkentöihin tarvittavat kaapelit. Kaapelien määrä ja tyyppi on laitekohtaista. Videon/audion toisto televisiosta ja AV-vastaanottimesta Katso kytkentä televisioon AV-vastaanottimen kautta (s. 13). Tämä soitin AV-vahvistin TV Video/audio- HDMI Video (HDMI) Kaiuttimet Audiosignaali Videon/audion toisto vain televisiosta Katso Kytkentä suoraan televisioon (s. 13). Tämä soitin Videon/audion toisto televisiosta ja audiolaitteistosta Katso Kytkentä suoraan televisioon ja audiolaitteistoon (s. 14). Tämä soitin Video/audio- HDMI Video (HDMI) TV TV Audiosignaali (koaksiaalinen, optinen, analoginen tai balansoitu XLR) Audiolaitteisto (kuten sound bar -kaiutin) HDMI Jos haluat laadukkaan videosignaalin ja digitaalisen äänisignaalin HDMI-liittimestä, osta HIGH SPEED HDMI -kaapeli, jossa on HDMI-logo (kuva takakannessa). Vinkki Lisätietoa HDMI Control -toiminnosta, katso HDMI Control (s. 36). HDMI-liittimen lähtöasetukset: kohta HDMI (s. 41) (Audio Setting-valikossa). Kytkentä Blu-ray 3D -levyjen katselua varten Jos haluat toistaa Blu-ray 3D -ohjelmaa tällä soittimella, järjestelmäsi on oltava seuraavanlainen. Television ja (järjestelmään mahdollisesti kuuluvan) AV-vastaanottimen täytyy tukea 3D-toimintoa. 3D Output -kohdassa (Display Setting (s. 39) - valikossa) on asetus Auto. 12 En

17 Kuvan/äänen kytkennät Kytkentä televisioon AV-vastaanottimen kautta Kytkentä suoraan televisioon Kytke tämä soitin AV-vastaanottimeen ja AV-vastaanotin televisioon HDMI-kaapeleilla. Kaiuttimien kytkennästä on lisätietoja AV-vastaanottimen ja kaiuttimien käyttöohjeessa. Varoitus! Kytke soittimen virtajohto vasta, kun olet tehnyt kaikki kytkennät. Tämä soitin Kytke tämä soitin ja televisio toisiinsa HDMI-kaapelilla. Varoitus! Kytke soittimen virtajohto vasta, kun olet tehnyt kaikki kytkennät. 2 Kytkennät COAXIAL Tämä soitin NETWORK RE COAXIAL HDMI OPTICAL DIGITAL OUT USB NETWORK RE HDMI OPTICAL USB DIGITAL OUT HDMI-liitin HDMI HDMI HDMI-liitin HDMI-kaapeli HDMI IN HDMI-tuloliitin suomi AV-vahvistin HDMI-kaapeli Kaiuttimien kytkentä Kaiuttimet HDMI OUT HDMI OUT -lähtöliitin HDMI-kaapeli HDMI IN HDMI-tuloliitin TV HDMI IN HDMI-tuloliitin TV 13 En

18 Kuvan/äänen kytkennät Kytkentä televisioon ja audiolaitteistoon Kytke tämä soitin ja televisio toisiinsa HDMI-kaapelilla. Kytke soitin ja audiolaite toisiinsa audiokaapelilla (digitaalisella optisella kaapelilla, digitaalisella koaksiaalikaapelilla tai stereokaapelilla). Varoitus! Kytke soittimen virtajohto vasta, kun olet tehnyt kaikki kytkennät. Tämä soitin COAXIAL NETWORK OUT IN REMOTE CONTROL BALANCED OUT ANALOG OUT HDMI OPTICAL DIGITAL OUT USB HDMI -lähtö HDMI COAXIAL OPTICAL ANALOG OUT OPTICAL, COAXIAL tai ANALOG OUT L/R -liittimet HDMI-kaapeli Audiokaapeli (digitaalinen optinen, digitaalinen koaksiaalinen tai stereokaapeli). HDMI-tuloliitin HDMI IN COAXIAL OPTICAL ANALOG Audiotuloliitin (digitaalinen optinen, digitaalinen koaksiaalinen tai analoginen stereo) TV Audiolaitteisto (kuten sound bar -kaiutin) Vinkki Muuta COAXIAL/OPTICAL -liittimen lähtöasetuksia: kohta Coaxial / Optical (s. 41) valikossa Audio Setting. Jos toistettava audiosignaali kuuluu sekä television kaiuttimista että audiolaitteistosta ja haluat estää äänen kuulumisen televisiosta, valitse asetukseksi "Audio Setting" - "HDMI" - "Off". SACD-levyn audiosignaalia ei saa ulos COAXIAL- eikä OPTICAL -liittimistä (s. 44). 14 En

19 Kuvan/äänen kytkennät Balansoitu XLR -kytkentä Jos audiolaitteessa on balansoidut XLR-tuloliittimet, voit kytkeä tämän soitten audiolaitteeseen (kuten AVvastaanottimeen) balansoidulla XLR-kaapelilla. Kaiuttimien kytkennästä on lisätietoja audiolaitteen ja kaiuttimien käyttöohjeessa. 2 Tämä soitin COAXIAL Kytkennät NETWORK OUT IN REMOTE CONTROL BALANCED OUT ANALOG OUT BALANCED OUT HDMI OPTICAL DIGITAL OUT USB HDMI -lähtö HDMI BALANCED OUT BALANCED OUT BALANCED OUT L/R - liittimet (naarasliitin) HDMI-kaapeli Balansoitu XLR-kaapeli (urosliitin) suomi HDMI-tuloliitin HDMI IN Balansoitu XLR-tuloliitin BALANCED IN TV Audiolaitteisto (kuten AV-vastaanotin) Kaiutinkytkentä Kaiuttimet Tässä soittimessa olevien BALANCED OUT (L/R)-liittimien nastajärjestys näkyy oheisesta kuvasta. Ennen kuin kytket balansoidun XLR-kaapelin, lue laitteen käyttöohje ja varmista, että sen XLR-tuloliittimien nastajärjestys vastaa oheista nastajärjestystä. 1. GND 2. HOT 3. COLD 15 En

20 Verkkokytkentä Kytke tämä soitin verkkoon (johdon avulla tai langattomasti), niin voit käyttää seuraavia toimintoja. DLNA-palvelimen (PC tai NAS) sisällön toisto (s. 22) BD-Live-yhteensopivien levyjen toisto (s. 31) Tämän soittimen ohjaaminen mobiililaitteesta (AV CONTROLLER) (s. 28) Jos haluat käyttää verkkopalveluja tai BD-Live-toimintoa, tarvitset laajakaistayhteyden. Lue lisätietoja kytkettävän laitteen käyttöohjeesta, sillä verkkoyhteys voi vaikuttaa kytkentätapaan. Käytä verkkokaapelia/reititintä, joka tukee 10BASE-T/100BASE-TX -järjestelmää. Vinkk i Jos käytössä on DHCP-toimintoa tukeva reititin, verkkoasetukset (IP-osoite jne.) määrittyvät automaattisesti tälle soittimelle ilman, että muutat tämän laitteen verkkoasetuksia. Sinun täytyy muuttaa verkkoasetuksia vain, jos reititin ei tue DHCP-toimintoa tai haluat tehdä verkkoasetukset itse (s. 38). Langaton kytkentä Tämän soittimen Wi-Fi-ominaisuuden ansiosta voit kytkeä tämän soittimen omaan verkkoosi (reitittimeen) langattomasti. Jos haluat käyttää Wi-Fi-ominaisuutta, lue Langattoman kytkennän asetukset (s. 21) ja määritä langattoman yhteyden asetukset. Tämä soitin Kaapelikytkentä Kytke tämä soitin verkkoosi (reitittimeen) erikseen myytävällä STP (Shielded Twisted Pair)- verkkokaapelilla. Tämä soitin COAXIAL NETWORK OUT IN REMOTE CONTROL HDMI OPTICAL DIGITAL OUT USB NETWORK NETWORK - liitin Internet Modeemi Reititin PC Verkkokaapeli LAN-liitin LAN Internet Modeemi Reititin PC 16 En

21 Verkkokytkentä DLNA-palvelimen asetukset DLNA mahdollistaa multimediasisällön (esim. videoiden, musiikin ja valokuvien) jakamisen verkkoon kytketyltä DLNA-palvelimelta (tietokoneelta tai NAS-palvelimelta). Voit toistaa sisältöä tämän soittimen kautta. Lisäksi voit käyttää mobiililaitetta (kuten älypuhelinta tai tablettia) langattomana ohjaimena ja ohjata tätä soitinta verkon välityksellä. Jos haluat hyödyntää DLNA-toimintoja, valmistele DLNA-palvelin käyttöön seuraavalla tavalla verkkoyhteyden muodostamisen jälkeen (s. 16). Voit käyttää DLNA-toimintoja vain, jos kaikki laitteet on kytketty samaan verkkoon. Jos haluat käyttää NAS-palvelinta DLNA-palvelimena, NAS-palvelimen täytyy olla DLNA-yhteensopiva. 2 Kytkennät DLNA Tämä soitin DLNA-palvelin (PC tai NAS) Kauko-ohjain Ohjain (mobiililaite) suomi Median jakoasetukset DLNA-palvelimella Jotta voisit toistaa DLNA-palvelimelle (tietokoneelle tai NAS-palvelimelle) tallennettuja multimediatiedostoja, sinun on ensin määritettävä DLNA-palvelimeen asennetun DLNA-palvelinohjelmiston medianjakamisasetukset. Vinkki Lisätietoja DLNA-palvelimen asetuksista ja DLNApalvelimesi tukemista tiedostoformaateista saat DLNA-palvelimen ja sen ohjelmiston käyttöohjeista. 1 Käynnistä DLNA-palvelin (PC tai NAS) ja tämä soitin. 2 Jos käytät tietokonetta DLNA-palvelimena, varmista, että tietokoneeseen on asennettu DLNApalvelinohjelmisto (kuten Windows Media Player 12). 3 Salli DLNA-palvelimen medianjakaminen ja salli median jako tähän soittimeen. Tarvittavat DLNA-palvelinasetukset ovat nyt valmiit. Jos haluat nauttia DLNA-palvelinsisällöstä tämän soittimen kautta, valitse DLNA-palvelin ja multimediatiedosto HOME -valikosta (s. 22). Mobiililaitteen käyttö mediaohjaimena Jos sinulla on mobiililaite (kuten älypuhelin tai tabletti), joka tukee Digital Media Controller (DMC) - ominaisuutta, voit ohjata tätä soitinta kyseisellä älypuhelimella tai tabletilla verkon välityksellä. Vinkki Jos haluat sallia tämän soittimen ohjaamisen mobiililaitteella, valitse kohtaan DMC Control (s. 38) (SETUP-valikossa) asetus Enable (perusasetus). Jos haluat käyttää tätä toimintoa, mobiililaitteessa on oltava asennettuna DMC-sovellus. Wi-Fi Direct -toiminnon käyttä DLNA-palvelimen kanssa Voit hyödyntää mobiililaitteilla DLNA-toistoa Wi-Fi Direct -yhteyden kautta (s. 26). Vinkki Jos haluat käyttää mobiililaitteella DLNA-toistoa, mobiililaitteessa on oltava asennettuna DLNA DMC/Server -sovellus. 17 En

22 Muut kytkennät REMOTE-kytkentää tukevien Yamaha-laitteiden kytkentä Jos käytössäsi on Yamaha-laitteita, jotka tukevat REMOTE-kytkentää, saat välitettyä eteenpäin kaukosäädinsignaalit REMOTE CONTROL (IN/OUT) -kytkennän välityksellä (kaapelissa 3.5 mm miniliitin). Varoitus! Kytke soittimen virtajohto vasta, kun olet tehnyt kaikki kytkennät. Tämä soitin COAXIAL NETWORK OUT IN REMOTE CONTROL BALANCED OUT ANALOG OUT HDMI OPTICAL DIGITAL OUT USB OUT IN REMOTE CONTROL REMOTE CONTROL (IN/OUT) -liittimet 3.5 mm mono-miniplugi-kaapeli (myydään erikseen) Remote control tulo Remote control lähtö IN OUT Ohjelmalähde (kuten CDsoitin) Yamaha-laite (kuten AVvastaanotin) Vinkki Jos käytössäsi on Yamaha AV-vastaanotin, joka tukee ohjelman toiston ohjaamista SCENE link -toimintoa (remote control -kytkennän välityksellä), voit ohjata tämän laitteen ohjelmantoistoa samalla, kun ohjaat AVvastaanottimen toimintoja. Katso lisätietoja AV-vastaanottimen käyttöohjeesta. 18 En

23 Jos kytket USB-muistilaitteen tämän soittimen etu- tai takalevyn USB-littimeen, voit toistaa USB-muistilaitteeseen tallennettuja multimediatiedostoja (s. 22). USB-kytkentä Yamaha ei voi taata, että kaikkien valmistajien USB-muistilaitteet toimivat tämän soittimen kanssa. Kytke USB-muistilaite johonkin tämän laitteen USB-liittimistä (etulevyyn/takalevyyn) BD-Live-toiminnon ollessa käytössä (s. 32). 2 Kytkennät Tämä soitin Tämä soitin CD MODE COAXIAL NETWORK USB CD MODE 5V 0.5A HDMI OPTICAL DIGITAL OUT USB USB USB-liitin (edessä) USB-liitin (takana) USB USB-muistilaite USB-muistilaite English 19 En

24 Kun olet tehnyt kaikki kytkennät, kytke mukana toimitettu virtajohto soittimen takana olevaan AC IN-liittimeen. Kytke virtajohto sitten pistorasiaan. Virtajohto AC IN BALANCED OUT Pistorasiaan 20 En

25 TOISTO Käyttöönotto Easy Setup -asetukset Easy Setup-valikosta valitset seuraavat asetukset helposti: kieli, resoluutio ja kuvasuhde. Easy Setup-tietue tulee näkyviin, kun käynnistät tämän soittimen uutena aivan ensimmäisen kerran. Samat asetukset voit tehdä SETUP - valikosta > System > Easy Setup. 1 Kun Easy Setup-sivu näkyy, käynnistä ENTERtoiminto painamalla Easy Setup. 3 Valitse vas/oik -painikkeella Yes, paina sitten ENTER. 3 Toisto 4 Valitse vas/oik -painikkeella yksi seuraavista asetuskohdista. Paina ENTER. 2 Määritä kieli, resoluutio ja kuvasuhde noudattamalla kuvaruutuun tulevia viestejä. Ellei kuva näy Easy Setup-toiminnon käytön jälkeen, katso "VIANMÄÄRITYS (s. 47). Näyttöön tulee varoitus 3D-videon katselusta, kun soitin kytketään toimintatilaan. Sulje viesti painamalla ENTER tai poista se kokonaan käytöstä painamalla CLEAR (s. 36). Langattoman kytkennän asetukset Jos haluat kytkeä tämän soittimen verkkoosi (reitittimeesi) langattomasti, tee langattoman yhteyden asetukset seuraavalla tavalla. Jos reititin (tukiasema) tukee WPS (Wi-Fi Protected Setup) -toimintoa, voit hyödyntää automaattista asetusvalintaa soittimen kytkemiseksi reitittimeen, eikä sinun silloin tarvitse kirjoittaa verkkotietoja (kuten SSID:tä) itse. 1 Paina SETUP, niin SETUP-valikko avautuu. 2 Valitse General Setting > Network > Connection setting > Wireless. Scan: Valitse, jos haluat etsiä käytettävissä olevia langattomia verkkoja. Kun verkkolista tulee näkyviin, valitse se SSID, johon haluat muodostaa yhteyden, ja kirjoita salasana. Manual: Valitse, jos haluat kirjoittaa verkkotiedot (kuten SSID:n) itse. Auto: Valitse, jos haluat käyttää WPS-toimintoa. Valitse PBC-tunnistus (Push Button Configuration, PBCpainiketta painamalla) tai PIN-kooditunnistus. Noudata sen jälkeen ruutuun tulevia ohjeita. Lisätietoja reitittimestä (tukiasemasta) saat sen käyttöohjeesta. Ellei WPS-toiminto toimi, valitse Scan tai Manual ja määritä langattoman yhteyden asetukset. 2.4 GHz:n taajuutta käyttävät laitteet, kuten mikroaaltouuni tai muu digitaalinen langaton laite, saattavat häiritä langatonta yhteyttä. Sijoita soitin kauemmas kyseisistä laitteista tai sammuta ne. Langattoman verkkoyhteyden nopeuteen vaikuttaa verkkoympäristö (reitittimen tyyppi, etäisyys reitittimestä ja tästä soittimesta, sijoituspaikka jne.). Jos ääni tai kuva "pätkii" toiston aikana, siirrä tämä soitin lähemmäs reititintä tai käännä soitin tai reitittimen antenni hieman eri asentoon. suomi 21 Fi

26 Videon/musiikin/valokuvien toisto Kaupallisten levyjen toisto Voit toistaa kaupallisia Blu-ray-, DVD- ja CD-levyjä. 1 Avaa levykelkka ja laita levy kelkkaan. Toisto alkaa automaattisesti. Vinkki Ellei toisto käynnisty automaattisesti, paina 3 (toisto). Joiltakin BD- ja DVD-levyiltä avatuu päävalikko, kun laitat levyn soittimeen. Joidenkin levyjen toiston aikana toiminnot eivät välttämättä toimi tai ne toimivat eri tavalla kuin tässä ohjeessa on kuvattu. Lisätietoja tuetuista levyistä: About discs and files (p. 3). BD/DVD-toiston aikana käytettävät kaukosäädinpainikkeet Kauko-ohjainpainike Toiminto Lopettaa toiston. Keskeyttää toiston taukotilaan (pause). Käynnistää toiston. Hyppy taaksepäin 10 sekuntia / Ohjauspainikkeet Haku taaksepäin / eteenpäin. tai eteenpäin 30 sekuntia. / Valitse pikahakunopeus painelemalla painiketta. Hyppää kappaleen alkuun (edellisen kappaleen alkuun, jos / painat useamman kerran) tai seuraavaan kappaleeseen. Siirtyy määritettyyn Numeropainikkeet kappaleeseen toiston aikana. STATUS Toistotiedot näkyviin (s. 30). TOP MENU POP-UP/MENU RETURN Valitse kohde (kuten kappale). Vahvistaa tekemäsi valinnan. Paluu edelliseen valikkosivuun tai näkymään. Avaa levyn päävalikon. Avaa BD-levyn ponnahdusvalikon (pop-up menu) tai DVD-levyn valikon. CD-toiston aikana käytettävät kaukosäädinpainikkeet Valikkojen ohjauspainikkeet Nuolipainikkeet Nuolipainikkeet Kauko-ohjainpainike Toiminto Lopettaa toiston. Keskeyttää toiston taukotilaan (pause). Käynnistää toiston. Hyppy taaksepäin 10 sekuntia / Ohjauspainikkeet Haku taaksepäin / eteenpäin. tai eteenpäin 30 sekuntia. / Valitse pikahakunopeus painelemalla painiketta. Hyppää raidan alkuun (edellisen raidan alkuun, jos painat / useamman kerran) tai seuraavaan raitaan. Siirtyy määritettyyn raitaan Numeropainikkeet toiston aikana. STATUS Toistotiedot näkyviin (s. 30). Video/musiikkitiedostojen toisto Voit toistaa video/musiikkitiedostoja, jotka on tallennettu levylle (esimerkiksi DVD-R/RW-levyt), USBmuistilaitteeseen tai DLNA-palvelimeen (PC/NAS). Vinkki Lisätietoja tuetuista tiedostoista: About discs and files (p. 3). 1 Noudata seuraavia ohjeita sen mukaan, mitä haluat tehdä. Toista levyllä olevat tiedostot: Avaa levykelkka ja laita levy kelkkaan. Toista USB-muistilaitteella olevat tiedostot: Kytke USB-muistilaite USB-liittimeen. Toista DLNA-palvelimella olevat tiedostot: Varmista, että DLNA-palvelin on toimintatilassa ja kytkettynä verkkoon. 22 Fi

27 Videon/musiikin/valokuvien toisto 2 Paina HOME-painiketta. HOME-valikko avautuu. 5 Valitse nuolipainikkeilla (ylös/alas) haluamasi tiedosto. Paina ENTER. Tiedoston toisto alkaa. Vinkki HOME-valikkoa ei voi avata kaupallisen levyn, DVD-levyn eikä videotiedostojen toiston aikana. Jos haluat avata HOME-valikon, lopeta ensin toisto. 3 Valitse nuolipainikkeilla (ylös/alas) haluamasi kohde (levy, USB tai DLNA), paina sitten ENTER. Tiedoston toiston aikana käytettävät kaukosäädinpainikkeet Kauko-ohjainpainike Toiminto Lopettaa toiston. Keskeyttää toiston taukotilaan (pause). Käynnistää toiston. Hyppy taaksepäin 10 sekuntia / Ohjauspainikkeet Haku taaksepäin / eteenpäin. tai eteenpäin 30 sekuntia. / Valitse pikahakunopeus painelemalla painiketta. Hyppää tiedosotn alkuun (edellisen tiedoston alkuun, jos / painat useamman kerran) tai seuraavaan tiedostoon. STATUS Toistotiedot näkyviin (s. 30). Valokuvien katselu Voit toistaa valokuvia, jotka on tallennettu levylle (esimerkiksi DVD-R/RW-levyt), USB-muistilaitteeseen tai DLNA-palvelimeen (PC/NAS). 3 Toisto 4 Valitse nuolipainikkeilla (ylös/alas) kohta Music, Video tai AVCHD. Paina ENTER. Jos valitsit DLNA vaiheessa 3, valitse haluamasi DLNA-palvelin vaiheessa 4. Vinkki Lisätietoja tuetuista tiedostoista: About discs and files (p. 3). 1 Katso Video/musiikkitiedostojen toisto ja noudata ohjeita 1-3. Vinkki Kun laitat soittimeen valokuvia sisältävän kaupallisen DVD-levyn, kuvaesityksen toisto voi käynnistyä automaattisesti. Tässä tapauksessa sinun ei tarvitse tehdä seuraavia vaiheita. 2 Valitse nuolipainikkeilla (ylös/alas) kohta Photo. Paina ENTER. suomi Vinkki Palaa edelliseen näkymään painamalla RETURN tai nuolipainiketta (vas), tai valitse kohta valikkotietueesta. AVCHD on tiedostoformaatti, jonka avulla suuriresoluutioisia videoita voidaan tallentaa sopivalle levylle (esim. DVD-R). Vinkki Palaa edelliseen näkymään painamalla RETURN tai nuolipainiketta (vas), tai valitse kohta valikkotietueesta. 23 Fi

28 Videon/musiikin/valokuvien toisto 3 Valitse nuolipainikkeilla (ylös/alas) haluamasi valokuva. Paina ENTER. Toisto alkaa valitsemastasi valokuvasta. Vinkki Valitse valokuvia CD- tai musiikkitiedoston toiston aikana, niin saat musiikkia kuunnellessasi nauttia kuvaesityksestä. Kuvaesitystä voi käyttää ruudunsääst. Kun käytät kuvaesitystä ruudunsäästäjänä, luo autopict - kansio USB-muistilaitteen juurihakemistoon ja sijoita valokuvatiedostot luomaasi kansioon. Kun USB-muistilaite on kytkettynä tähän soittimeen, ruudunsäästäjä käynnistyy asetuksen mukaan (Screen Saver, (s. 40)). Valokuvien toiston aikana käytettävät kaukosäädinpainikkeet Kauko-ohjainpainike Toiminto Lopettaa toiston. Keskeyttää toiston taukotilaan (pause). Ohjauspainikkeet Käynnistää toiston. / Muuta kuvaesityksen nopeutta. Edellisen/seuraavan valokuvan / valinta. Nuolipainikkeet ZOOM ylös/alas vas/ois Peilaa valokuvan vaaka- tai pystytasossa. Kääntää valokuvan 90 astetta vasemmalle tai oikealle. Loitonna/lähennä valokuvaa. Jos valokuva on televisioruutua suurempi, siirtele kuvaa nuolipainikkeilla. STATUS Toistotiedot näkyviin (s. 30). 24 Fi

29 Hyvän äänenlaadun palauttaminen CD Mode ja Pure Direct Mode ovat äänenlaatua parantavia toimintoja. CD Mode toistaa CD- ja SA-CD-levyn äänen tarkasti ja laadukkaasti. Pure Direct toistaa hifi-tasoisen äänen mistä tahansa lähteestä. CD/SA-CD -levyltä paras mahdollinen ääni (CD Mode) CD Kun CD Mode on käytössä ja toistat CD-musiikkilevyä tai SA-CD-levyä, tämä soitin toimii seuraavalla tavalla mahdollistaen tavallista laadukkaamman äänentoiston. Tällä hetkellä tarpeettomiin piireihin ei ohjata signaalia, jotta ne eivät aiheuttaisi sähköisiä häiriöitä. Eteenpäin lähtevää HDMI-videosignaalia rajoitetaan, jotta HDMI-piiristö ei aiheuttaisi sähköisiä häiriöitä. Levyn pyörintänopeutta hidastetaan, jotta moottoria ohjaavan virran haittavaikutus äänenlaatuun olisi mahdollisimman vähäinen (kun toistat CDmusiikkilevyä). 1 Paina CD MODE-painiketta. CD Mode valikoituu käyttöön/pois käytöstä joka painalluksella. CD Mode -toiminnon aikana automaattinen toiston käynnistys ei toimi. CD Mode vaikuttaa vain CD-musiikkilevyihin (CDDA) ja SA-CD-levyihin. Jos soittimesta valitaan CD Mode muiden levyjen (kuten Blu-ray-levyn) toiston aikana, toisto loppuu ja soitin antaa levyn automaattisesti pois. CD Mode -toimintoa ei voi valita käyttöön muiden tallennemuotojen toiston aikana (USB, DLNA tai verkkopalvelu). Jos haluat valita CD Mode - toiminnon, lopeta ensin käynnissä oleva toisto. Vinkki Voit valita CD Mode -toiminnon päälle/pois etulevyn -painikkeella. Kun CD Mode on käytössä, etulevyn CD MODE-merkkivalo syttyy. Jos kytket AV-vahvistimen tämän soittimen HDMIliittimeen, valitse HDMI (CD Mode) (s. 41) - kohtaan (SETUP-valikossa) asetus Audio Only (perusasetus). Tämä asetus estä HDMIvideosignaalin lähdön eteenpäin tästä laitteesta CD Mode -toiminnon käytön aikana. Tällöin piiristön aiheuttamat sähköiset häiriöt vähenevät. Jos olet kytkenyt AV-vahvistimen tämän soittimen DIGITAL OUT, ANALOG OUT tai BALANCED OUT -liittimiin, valitse kohtaan HDMI (CD Mode) (s. 41) (SETUP-valikossa)asetus Off. Tämä asetus kytkee pois käytöstä HDMI-piiristön (HDMI-video/ audiolähdön) CD Mode -toiminnon käytön ajaksi, mikä parantaa äänenlaatua. Musiikin ja elokuvien äänentoisto hifi-laatuisena (Pure Direct) Kun Pure Direct -toiminto on käytössä, tämä soitin toistaa valitsemasi lähteen käyttäen mahdollisimman vähäistä määrää piirejä (kuten etulevyn näyttöä), jotta piirien väliset sähköhäiriöt pysyvät minimissä. Tällöin pääset nauttimaan tasokkaasta hifi-äänestä. 1 Paina PURE DIRECT-painiketta. Pure Direct -toiminnon toimintatila valikoituu joka painalluksella seuraavalla tavalla. Etulevyn näyttö PDIRECT1 PDIRECT2 (ei tietuetta) Vinkki Toiminto Pure Direct -toiminto käyttöön (toimintatila 1). Kun tämä toiminto on käytössä, etulevyn näyttö sammuu ja HDMI-videolähtö kytkeytyy pois käytöstä. Tämä toimintatila sopii musiikin kuunteluun, kun audiosignaali on laadukas. Pure Direct -toiminto käyttöön (toimintatila 2). Kun tämä toiminto on käytössä, etulevyn näyttö sammuu. Tämä toimintatila sopii laadukkaan elokuvaäänen kuunteluun. Pure Direct -äänentoisto pois käytöstä. Jos CD Mode on käytössä, Pure Direct -toimintatila kytkeytyy käyttöön/pois käytöstä. Pure Direct -toiminnon voit valita päälle/pois myös etulevyn PURE DIRECT -painikkeella. Kun Pure Direct on käytössä, etulevyn PURE DIRECTpainikevalo syttyy. 3 Toisto suomi 25 Fi

30 Mobiililaitteen sisällön toisto DLNA:n kautta Wi-Fi Direct - yhteydellä Wi-Fi Direct -toiminnon avulla muodostat yhteyden mobiililaitteesta suoraan tähän soittimeen ilman langatonta reititintä ja saat DLNA:n kautta mobiililaitteen sisältämän ohjelman toistumaan tämän soittimen kautta. Mobiililaite Tämä soitin Tiedon siitä, onko laitteesi Wi-Fi Direct - yhteensopiva, saat kyseisen laitteen käyttöohjeesta. Ellei laite ole Wi-Fi Direct -yhteensopiva, ohjaa laitteiden välistä yhteydenmuodostusta alla annettujen ohjeiden mukaan. Kun Wi-Fi Direct on käytössä, muiden verkkotoimintojen, levyjen ja USB-muistilaitteiden käyttö ei ole mahdollista. 1 Jos ohjelman toisto jostakin lähteestä on kesken, lopeta toisto. 2 Paina HOME-painiketta. HOME-valikko avautuu. 3 Valitse nuolipainikkeilla (ylös/alas) kohta Wi-Fi Direct. Paina ENTER. TV 4 Muodosta Wi-Fi Direct -yhteys seuraavalla tavalla. Jos laite on Wi-Fi Direct -yhteensopiva: 1 Käytä laitetta 2 minuutin kuluessa, niin yhteys muodostuu. Jos laite ei ole Wi-Fi Direct -yhteensopiva: 1 Paina punaista väripainiketta (RED), niin käyttöön kytkeytyy manuaalinen yhteydenmuodostustapa. SSID-tiedot tulevat kuvaruutuun. 2 Avaa laitteesta Wi-Fi Setup -tietue (wifi-asetukset) ja kirjoita SSID-tiedot. 5 Paina ENTER (tai odota 3 sekuntia) ja käynnistä DLNA-yhteensopivasta soitinsovelluksesta toisto, niin saat kuuluviin mobiililaitteen sisältämän ohjelman. Vinkki Valitse tämä soitin mediatoistimeksi eli - hahmontajaksi (eng. renderer, DMR) DLNAyhteensopivasta soitinsovelluksesta. 6 Sulje Wi-Fi Direct painamalla HOME. Vinkki Voit sulkea Wi-Fi Directin myös painamalla SETUP tai RETURN. Laiteympäristö saattaa aiheuttaa sen, että audion/ videon toisto "pätkii" tai TV-ruudussa on kohinaa. Tee siinä tapauksessa näin: Siirrä Wi-Fi Direct -laite lähemmäs tätä soitinta. Sammuta muut langattomat laitteet, joita ei käytetä. Siirrä Wi-Fi Direct -laite ja tämä soitin kauemmas mikroaaltouunista ja muista langattomista laitteista. 26 Fi

31 Älypuhelimen kuvat ja videot televisioon (Miracast ) Miracast-toiminnon avulla voit ohjata Miracast-yhteensopivasta laitteesta (kuten älypuhelimesta) kuvia televisioon, aivan kuten peilaustoiminnossa (eng. mirroring). Tiedon siitä, onko laitteesi Miracast-yhteensopiva, saat kyseisen laitteen käyttöohjeesta. Kun Miracast-toiminto on sallittu tästä soittimesta, muut verkkotoiminnot (kuten DLNA) eivät ole käytettävissä. Miracast-toiminnon käytön aikana et voi käyttää levykelkkaa tai muiden ohjelmalähteiden toistotoimintoja. 3 Toisto Tämä soitin Miracastyhteensopivat laitteet (kuten älypuhelin) TV 1 Jos ohjelman toisto jostakin lähteestä on kesken, lopeta toisto. 2 Paina MIRACAST-painiketta. 3 Sinun on sallittava Miracast-toiminto 60 sekunnin kuluessa valitsemalla tämä laite yhteyslaitteeksi älypuhelimesta. Lisätietoja älypuhelimen käytöstä saat puhelimen omasta käyttöohjeesta. 4 Kun haluat sulkea Miracastin, paina MIRACAST. Vinkki Voit sulkea Miracastin myös painamalla HOME tai RETURN. Laiteympäristö saattaa aiheuttaa sen, että audion/videon toisto "pätkii" tai TV-ruudussa on kohinaa. Tee siinä tapauksessa näin: Siirrä Miracast-laite lähemmäs tätä soitinta. Sammuta muut langattomat laitteet, joita ei käytetä. Siirrä Miracast-laite ja tämä soitin kauemmas mikroaaltouunista ja muista langattomista laitteista. suomi 27 Fi

32 Tämän soittimen ohjaaminen mobiililaitteesta Seuraavilla mobiililaitesovelluksilla voit käyttää mobiililaitetta tämän soittimen kauko-ohjaimena. AV CONTROLLER Voit ohjata tämän soittimen perustoimintoja (kuten Play, Pause, Skip, Power, nuolipainikkeet). AV CONTROLLER -sovelluksesta on saatavilla eri kieliversioita. Lisätietoja AV CONTROLLER"-sovelluksesta saat Yamahan verkkosivulta. 28 Fi

33 Lisätoiminnot Tässä luvussa annetaan ohjeet yleisesti myynnissä olevien Bluray-, DVD Video- (esim. elokuvat), SA-CD-, CD- ja itse tallennettujen DVD-RW/R -levyjen toistoon. Toiston perusohjaus, katso sivu 8. On Screen -valikko (kuvaruutuvalikko) Avaa On Screen -valikko painamalla ON SCREEN. Sen jälkeen valitse ylös/alas/vas/ois-painikkeella kohta, ja käynnistä toiminto painamalla ENTER. DVD Normal Shuffle CH (kappale) Shuffle TT (nimike) Shuffle All Random CH (kappale) Random TT (nimike) Random All VIDEO MUSIC PHOTO Normal Shuffle F (kansio) Random F (kansio) Audio BD DVD VIDEO : Näyttää BD/DVD-levyltä valitun puhekielen/ääniraidan. Valitse haluamasi ääniraita. Angle BD DVD : Näyttää valittuna olevan kuvakulman. Jos ohjelmasta on tarjolla eri kuvakulmia, voit valita mieleisesi. Subtitle BD DVD VIDEO : Näyttää valittuna olevan tekstityskielen, mikäli ohjelmassa on tekstitys. 3 Toisto On Screen -valikkokohdat: Title BD DVD VIDEO : Näyttää parhaillaan toistuvan nimikkeen numeron. Voit hypätä haluamaasi nimikkeeseen valitsemalla sen tästä kohdasta. Chapter BD DVD VIDEO : Näyttää parhaillaan toistuvan kappaleen numeron. Voit hypätä haluamaasi kappaleeseen valitsemalla sen tästä kohdasta. Track/File CD VIDEO MUSIC PHOTO : Näyttää parhaillaan toistuvan raidan/tiedoston numeron. Voit hypätä haluamaasi raitaan/tiedostoon valitsemalla sen tästä kohdasta. Time BD DVD CD VIDEO MUSIC : Näyttää toistoon kuluneen ajan. Valitse näyttötapa seuraavista vaihtoehdoista: Nimikkeen, kappaleen, levyn, raidan tai tiedoston toistoon kulunut aika. Nimikkeen, kappaleen, levyn, raidan tai tiedoston jäljellä oleva toistoaika. Mode/Play Mode DVD CD VIDEO MUSIC PHOTO : Näyttää toistotavan. Valitse toistotapa seuraavista vaihtoehdoista: CD Normal: Normaali toisto Shuffle: Satunnaistoisto Random: Satunnaistoisto ja uusintatoisto Subtitle Style BD : Näyttää valittuna olevan tekstitystyylin. Toiminto on käytössä vain videotiedostosta erillään oleville tekstityksille. Valitse haluamasi tekstitystyyli. Bitrate BD DVD CD VIDEO MUSIC : Näyttää audio/videosignaalin bittinopeuden. Second Video BD : Kuva kuvassa (PIP) toiminto käyttöön/pois käytöstä (s. 9). Second Audio käytöstä (s. 9). BD : Toinen ääni käyttöön / pois Ins Search BD DVD CD VIDEO MUSIC : Ohittaa 30 sekuntia. Ins Replay BD DVD CD VIDEO MUSIC : Toistaa ohjelman uudestaan 10 sekuntia aikaisemmasta kohdasta. CC Select BD DVD VIDEO : Aputekstien käyttötila. Slide Show PHOTO : Näyttää kuvaesityksen nopeuden. Voit valita nopeudeksi: Slow/Medium/Fast. Transition PHOTO : Näyttää, miten valokuvat tulevat kuvaruutuun. Voit valita vaihtotavan. suomi 29 Fi

34 Lisätoiminnot Status- eli toimintatilan valikko Näyttää useita asetuksia kerralla, esimerkiksi tekstityksen, kuvakulma-asetuksen ja parhaillaan toistuvan nimikkeen/ kappaleen/raidan. Avaa toimintatilan valikko painamalla STATUS. Valikkokohdat: DVD CD MUSIC Esimerkki: Kuvakkeet musiikkitiedoston toiston aikana BD DVD VIDEO Esimerkki: Kuvakkeet BD-levyn toiston aikana (Toiston tila) 2 (Levytyyppi/videotiedostokuvake) 3 (Toistuvan nimikkeen numero): Voit hypätä haluamaasi nimikkeeseen SEARCH -painikkeella (s. 9). 4 (Toistuvan kappaleen numero) BD DVD : Voit hypätä haluamaasi kappaleeseen SEARCH - painikkeella (s. 9). (Parhaillaan toistuvan raidan/tiedoston numero) VIDEO : Voit hypätä haluamaasi raitaan SEARCH -painikkeella (s. 9). 5 (Toistoon kulunut aika): Voit hypätä haluamaasi kohtaan SEARCH -painikkeella (s. 9). 6 (Uusintatoisto): Näyttää uusintatoistotavan (s. 10). 7 (Valittu ääniraita): Voit valita ääniraidan/ formaatin AUDIO -painikkeella. 8 (Valittu tekstityskieli): Voit valita tekstityskielen SUBTITLE-painikkeella. 1 (Toiston tila) 2 (Uusintatoisto): Näyttää uusintatoistotavan (s. 10). 3 (Levytyyppi/musiikkitiedostokuvake) 4 (Albumikuva) MUSIC : Näyttää kuvan, mikäli tiedosto sisältää sen. 5 (Parhaillaan toistuvan raidan/tiedoston numero): Voit hypätä valitsemaasi raitaan SEARCH -painikkeella (s. 9). 6 (Tiedot) MUSIC : Näyttää musiikkitiedot, mikäli tiedosto sisältää ne. 7 (Toistoon kulunut aika): Voit hypätä haluamaasi kohtaan SEARCH -painikkeella (s. 9). 8 (Etenemistä kuvaava palkki) MUSIC : Näyttää parhaillaan soivan kappaleen toistokohdan. PHOTO (Toiston tila) 2 (Valokuvatiedostokuvake) 3 (Parhaillaan näkyvän kuvan tiedostonumero) 4 (Uusintatoisto): Näyttää uusintatoistotavan (s. 10). 5 (Kuvaesityksen nopeus) 30 Fi

35 Soitto-ohjelma Voit määrätä raitojen toistojärjestyksen audiolevyn raidoille ja DVD-levyn kappaleille. Paina PROGRAM-painiketta toiston aikana, niin PROGRAM-tietue avautuu ja voit ohjelmoida toistojärjestyksen. Voit tallentaa soitto-ohjelmaan enintään 15 raitaa/ kappaletta. DVD CD Soitto-ohjelma ei ole käytettävissä CD Modetoimintatilan aikana (s. 25). Esimerkki: CD-levyn raitojen toistojärjestyksen ohjelmointi 1 Paina PROGRAM toiston aikana. 2 Paina ENTER, niin pääset ohjelmoimaan toistojärjestystä. Jos soittimessa on audiolevy, valitse ylös/alaspainikkeella haluamasi raita ja paina ENTER. Jos soittimessa on DVD-Video-levy,valitse haluamasi nimike (TT) ja kappale (CH) raidan sijasta. Poista ohjelmaan jo lisäämäsi raita valitsemalla se ja painamalla sitten CLEAR. Peru soitto-ohjelma painamalla RETURN. Haku levyltä Lisätoiminnot BD DVD CD VIDEO MUSIC PHOTO Voit hypätä määrittämääsi kohtaan. 1 Paina SEARCH toiston aikana. Toimintatilan palkki tulee näkyviin. 2 Valitse ylös/alas/vas/ois-painikkeilla yksi seuraavista kohdista. Paina ENTER. BD DVD : Nimikkeen numero ( ) Kappaleen numero ( ) Nimikkeen toistoon kulunut aika ( ) Kappaleen toistoon kulunut aika ( ) CD : Raidan numero ( ) Raidan toistoon kulunut aika ( ) Levyn toistoon kulunut aika ( ) VIDEO MUSIC : Tiedoston numero ( ) Kappaleen numero ( ) Tiedoston toistoon kulunut aika ( ) PHOTO : Tiedoston numero ( ) 3 Valitse korostamaasi kohtaan haluamasi aika ylös/alastai numeropainikkeilla. Paina ENTER. Toisto siirtyy määrittämääsi kohtaan. 4 Sulje toimintatilan valikko painamalla STATUS. BONUSVIEW ja BD-Live Tämä soitin tukee BONUSVIEW (s. 50) (BD-ROM Profile 1 Version 1.1) ja BD-Live (s. 50) (BD-ROM Profile 2) -toistotoimintoja. 3 Toisto suomi Toiminnot ja toistotapa ovat levykohtaisia. Lue lisätietoja levystä tai mukana toimitetusta käyttöohjeesta. 3 Kun ohjelma on valmis, vahvista se painamalla ja käynnistä soitto-ohjelman toisto. 4 Soitto-ohjelman toisto loppuu, kun lopetat toiston painamalla. 31 Fi

36 Lisätoiminnot Kuva kuvassa (toinen ääni/kuva) Jos BD-Video-levy sisältää kuva kuvassa -toimintoon sopivan toisen audio- ja videotiedoston, ne voidaan toistaa samanaikaisesti pienemmässä kuvaruudussa. Älä kytke USB-muistilaitetta tämän soittimen USBliittimeen USB-jatkokaapelilla. USB-jatkokaapelin käyttö voi estää soitinta toimimasta kunnolla. 3. Käynnistä levyn toisto. Varsinainen video Toinen video 4. Käynnistä BD-Live noudattamalla levyn ohjeita. Kytke kuva kuvassa-toiminto käyttöön tai pois käytöstä PIP-painikkeella silloin, kun (PIP) tai (Secondary Audio) näkyy. Jos haluat kuulla toisen äänen, varmista, että asetuksena on Audio Output (Coaxial / Optical tai HDMI) - PCM tai Reencode (s. 41). Levy saattaa vaatia, että toisen ääniraidan kuuntelemiseksi sinun on otettava toinen ääniraita käyttöön levyn päävalikon kautta (s. 8).. Kuva kuvassa -toiminnon käyttämä toinen ääni ja kuva voivat toistua ja niiden toisto voi loppua automaattisesti. Se johtuu sisällöstä. Toistoalueissa saattaa myös olla rajoituksia. BD-Live 1. Määritä verkkoasetukset (s. 38). 2. Kytke USB-muistilaite tähän soittimeen (s. 19). BD-Live-data tallentuu USB-muistilaitteeseen, joka on kytketty tähän soittimeen. Kytke USB 2.0 High Speed (480 Mbit/s) -nopeutta tukeva USBmuistilaite soittimen johonkin USB-liittimeen (eteen/taakse), jos haluat käyttää USB-muistilaitetta Local Storage -tallennuskohteena. Local Storage on käytössä apumuistina Blu-raylevyn toiston aikana. USB-muistilaitteessa on oltava tyhjää tilaa vähintään 2 Gt. BUDA-kansio muodostuu tarvittaessa automaattisesti USB-muistilaitteeseen. Ellei muistilaitteessa ole riittävästi tilaa, data ei kopioidu/lataudu. Poista tarpeettomia tiedostoja tai käytä uutta USB-muistilaitetta. Datan lataaminen (lukeminen/kirjoittaminen) voi vaatia aikaa. Älä irrota USB-muistilaitetta tai virtajohtoa BD-Livetoimintojen aikana. BD-Live-ohjelman toistotapoja jne. käytät niin kuin on neuvottu BD-levyn ohjeessa. Jotta voisit nauttia BD-Live-toiminnoista, tee verkkokytkentä (s. 16) ja verkkoasetukset (s. 38). Lue kohdasta BD-Live Connection (s. 38) lisätietoja siitä, miten soitinta rajoitetaan muodostamasta yhteyttä BD Live-ohjelmasisältöön. Se, miten nopeasti saatavilla olevat ohjelmat tallentuvat soittimeen kytkettyyn USBmuistilaitteeseen, riippuu internet-yhteysnopeudesta ja ohjelmien datamäärästä. Internetin kautta saatavat BD-Live-ohjelmat eivät välttämättä näytä yhteyttä; se johtuu ohjelmantarjoajan toimintatilasta (päivityksestä). Siinä tapauksessa ota levy hetkeksi pois soittimesta ja yritä uudelleen. Ellei BD-Live-valikkosivu tule näkyviin hetken kuluttua sen jälkeen, kun olet valinnut BD-Livetoiminnon Blu-ray-levyvalikosta, USBmuistilaitteessa ei välttämättä ole riittävästi tyhjää tilaa. Siinä tapauksessa ota levy pois soittimesta, poista sen jälkeen data USB-muistilaitteesta käyttämällä Format -toimintoa Local Storage - valikossa (s. 36). Yamaha ei voi taata, että kaikkien valmistajien USBmuistilaitteet toimivat tämän soittimen kanssa. 32 Fi

37 ASETUKSET SETUP -valikko SETUP-valikon kautta voit kauko-ohjaimella muuttaa erilaisia audio- ja videosignaalin toistoon ja eri toimintoihin vaikuttavia asetuksia. Valikko/alavalikko Asetuskohta Toiminto Sivu System Auto Power Virransäästötoiminto käyttöön / pois käytöstä. Standby 36 HDMI Control Toiminto mahdollistaa soittimen ohjaamisen television/ vahvistimen kauko-ohjaimella. General Setting 36 Load Default Palauta laitteen kaikki tehdasasetukset, ei kuitenkaan kohtaan "Security". 36 Upgrade Soittimen päivitys. 36 Upgrade Notification 3D Playback Message Local Storage Valitse, tuleeko näyttöön ilmoitus, jos soitin tunnistaa internetissä saatavilla olevan uuden ohjelmistoversion. Näyttöön tulee varoitus 3D-videon katselusta, kun soitin kytketään toimintatilaan. Ilmoittaa soittimeen kytketyn USB-muistilaitteen vapaan tilan tai formatoi USB-muistilaitteen BUDA -kansion. Easy Setup Kieli-, resoluutio- ja kuvasuhdeasetukset 36 Software License Ohjelmistolisenssin tiedot. 36 Language OSD Kuvaruutuvalikon kieli. 37 Menu Ensisijainen levyvalikkokieli. 37 Audio Ensisijainen puhekieli/ääniraita. 37 Subtitle Ensisijainen tekstityskieli. 37 Playback Disc Auto Playback Levyn toiston automaattinen käynnistys. 37 Angle Mark Valitse, näkyykö kuvakulman ilmaisin Angle Mark, kun laite toistaa Bluray-/DVD-levyä, jossa on useita 37 kuvakulmavaihtoehtoja. PIP Mark Valitse, näkyykö kuva kuvassa -ilmaisin PIP Mark, kun laite toistaa Bluray-/DVD-levyä, jossa on kuva kuvassa -toiminto (PIP, Picture in Picture). 37 Secondary Audio Mark Last Memory Valitse, näkyykö vaihtoehtoisen audioraidan ilmaisin Secondary Audio Mark, kun laite toistaa Bluray-/DVDlevyä, jossa on vaihtoehtoinen audioraita. Tämä soitin muistaa levyn viimeisen toistokohdan (Blu-ray tai DVD-levyltä), vaikka soitin kytketään valmiustilaan tai levykelkka avataan. Security Change Password Parental Control- ja Country Code-toimintojen salasana. 37 Parental Control Jotkin levyt mahdollistavat Parental Control-lapsilukon käytön. 37 Country Code Country Code-koodi. 37 Network Connection setting Valitsee yhteydenmuodostustavan verkkoon. 38 Information Verkkotiedot. 38 Connection Test Verkkoyhteystesti. 38 IP Setting IP-asetus: Auto/Manual. 38 Proxy Setting Välityspalvelimen (proxy) asetukset. 38 Network Control Salli tämän soittimen ohjaaminen AV CONTROLLERlaitteesta. 38 Network Standby Salli tämän soittimen käynnistäminen toisesta verkkolaitteesta. 38 DMC Control Salli soittimen hallinta DLNA-yhteensopivalla digitaalisella mediaohjaimella (DMC, Digital Media Controller)(s. 17). 38 BD-Live Connection Valitse BD-Live-yhteys: Permitted/Partial Permitted/ Prohibited Asetukset suomi 33 Fi

38 SETUP -valikko Display Setting Audio Setting Valikko/alavalikko Asetuskohta Toiminto Sivu TV 3D Output Valitse toistotavaksi 3D- tai 2D-video. 39 TV Screen 4K Upscaling Määritä soittimeen kytkemäsi television kuvasuhde ja sovita soittimesta lähtevä kuvasignaali sen mukaiseksi. Salli/estä skaalaus ylöspäin 4K-muotoon HDMIvideolähdöstä. HDMI Resolution Määritä eteenpäin lähtevän HDMI-videosignaalin resoluutio. 39 TV System Valitse TV-järjestelmä: NTSC/PAL/Multi. 39 Color Space Valitse väriavaruus: YCbCr 4:4:4/YCbCr 4:2:2/Full RGB/ RGB. HDMI Deep Color Valitse HDMI Deep Color: 30 bit/36 bit/off. 39 HDMI 1080p 24Hz Valitse HDMI 1080p 24Hz: Auto/Off. 40 Video Process Noise Reduction Valitse kohinanvaimennuksen taso. 40 De-interlacing Videosignaalin tunnistamisen tapa. Mode 40 Screen Saver Time Valitse aika, jonka jälkeen ruudunsäästäjä (kuvaesitys) käynnistyy. 40 SlideShow order Salli/estä ruudunsäästäjän (kuvaesityksen) satunnaistoisto. 40 Transition Valitse kuvan vaihtumistapa ruudunsäästäjään (kuvaesitykseen). 40 Closed Caption CC Attribute Määritä aputekstien ulkonäkö. 40 Font color Font size Font style Font opacity Font edge Font edge color BG color BG opacity Window color Window opacity Valitse fontti, tausta ja ikkuna aputeksteille, kun asetuksena on CC Attribute - Custom. CD Mode HDMI Valitse, rajoitetaanko eteenpäin lähtevää HDMI-signaalia CD Mode -äänentoisto-ohjelman käytön aikana. Audio Output Coaxial / Optical Valitse eteenpäin lähtevä signaalityyppi COAXIALliittimestä/OPTICAL-liittimestä: Bitstream/PCM/Reencode/Off. HDMI Valitse eteenpäin lähtevä signaalityyppi HDMI -liittimestä: Bitstream/PCM/Reencode/Off. Downsampling Digitaalisen audiosignaalin muunnos pienemmäksi 48K/ 96K/192K. DRC Dynamiikka-alueen supistus (DRC, Dynamic Range Control). SACD/DSD File Output Output Priority SA-CD-levyn toistoon käytettävän lähtöliitännän valinta. 41 Output Method HDMI-liitännästä eteenpäin lähtevä signaali, kun soitin 41 toistaa SA-CD-levyä tai DSD-tiedostoa. SACD Area Valitse SA-CD-levyltä ensisijaisesti toistettava audioraita (2- kanavainen tai monikanavainen sisältö), jos levyllä on 41 molemmat. Speaker Setting 2ch Downmix ANALOG OUT- ja BALANCED OUT-liittimistä eteenpäin lähtevä audiosignaali. 41 Post Process UpMix Ohjaa 2-kanavaisen audiosignaalin moneen kanavaan. 42 Ohjelmistoversio ja MAC-osoite (s. 51) System Information Fi

39 SETUP -valikko Esimerkki SETUP -valikon käytöstä Avaa SETUP valikko, jos haluat säätää tämän soittimen asetuksia. Tässä luvussa on neuvottu SETUP-valikon käytön yleisohjeet. 4. Valitse sopiva asetus. Valitse ylös/alas-painikkeella On tai Off. Paina sitten ENTER. SUBTITTLE AUDIO ANGLE ZOOM CLEAR SEARCH 4 STATUS MIRACAST PURE DIRECT SETUP TOP MENU HOME CD MODE POP-UP MENU Vinkki Asetukset ENTER Näppäile numerot (kuten salasana) numeropainikkeilla. RETURN ON SCREEN 5. Sulje valikko. Näkyviin palautuu edellinen valikkotaso, kun painat nuolipainiketta (vas). SETUP STATUS Esimerkki: Disc Auto Playback Joitakin asetuksia ei voi muuttaa toiston aikana. Siinä tapauksessa lopeta toisto painamalla, ennen kuin avaat valikon. suomi 1. Avaa SETUP-valikko Paina SETUP, niin SETUP-valikko avautuu. Valitse vas/oik-painikkeella General Setting. Paina sitten ENTER tai nuolipainiketta (alas). 2. Valitse alavalikko. Valitse ylös/alas-painikkeella Playback. Paina sitten ENTER tai nuolipainiketta (oik). 3. Valitse valikkokohta Valitse ylös/alas-painikkeella Disc Auto Playback. Paina sitten ENTER tai nuolipainiketta (oik). 35 Fi

40 SETUP -valikko General Setting Perusasetuksen merkkinä on *. System Auto Power Standby Virransäästötoiminto käyttöön / pois käytöstä. Kun tämä laite on toimintatilassa, tämä laite kytkeytyy valmiustilaan, kun viimeisen toiminnon käytöstä on kulunut 20 minuuttia, ellei se toista ohjelmaa. Vinkki Ennen kuin tämä soitin kytkeytyy valmiustilaan, ruudunsäästäjä (s. 40) käynnistyy. On *, Off HDMI Control Voit määrittää soittimen vastaanottamaan ohjaussignaalit HDMI Control -yhteensopivasta televisiosta/avvahvistimesta HDMI-kaapelin välityksellä (s. 12). On, Off * HDMI Control -ohjauksen käyttö HDMI Control -ohjaustoiminnon ansiosta voit ohjata tätä soitinta televisiosi kautta (jos televisio tukee HDMI Control -yhteisohjausta). Jos kytket soittimen HDMI Control -ohjaustoimintoa käyttävään televisioon HDMI-kaapelilla ja valitset HDMI Control-asetuskohtaan (SETUP-valikossa) asetuksen ON (s. 36), voit käyttää ohessa lueteltuja toimintoja. Automaattinen ohjelmalähteen valinta Kun käynnistät ohjelman toiston soittimesta, tämä soitin valikoituu automaattisesti tulolähteeksi televisioon (ja AV-vahvistimeen, mikäli tämä soitin on kytketty televisioon AV-vahvistimen kautta). Televisio kytkeytyy mallista riippuen automaattisesti toimintatilaan. Automaattinen virransammutus Jos sammutat television silloin, kun tämä soitin on perustilassa (stop) eikä SETUP-valikko ole auki, virta kytkeytyy automaattisesti pois tästä soittimesta. Load Default Palauta laitteen kaikki tehdasasetukset, ei kuitenkaan kohtaan "Security (s. 37). Lisätietoja perusasetuksista, ks Upgrade Voit käynnistää ohjelmistopäivityksen manuaalisesti kohdasta USB Storage tai Network. Lisätietoja ohjelmistopäivityksestä: Ohjelmistopäivitys (s. 45). Upgrade Notification Valitse, tuleeko näyttöön ilmoitus, jos soitin tunnistaa internetissä saatavilla olevan uuden ohjelmistoversion. On *, Off 3D Playback Message Voit sallia tai estää 3D-videoiden katseluun liittyvän varoituksen näkymisen TV-ruudussa, kun tämä soitin käynnistetään. On *, Off Local Storage Tarkasta soittimeen kytketyn USB-muistilaitteen vapaa tila tai formatoi (tyhjennä) USB-muistilaitteen BUDA kansio. Tee se valitsemalla Format. Vinkki BD-Live-toimintoa (s. 32) käyttääksesi sinun täytyy kytkeä (vähintään 2 Gt tyhjää tilaa sisältävä) USBmuistilaite soittimen johonkin USB-liittimeen (eteen/taakse), jotta voit käyttää USB-muistilaitetta Local Storage -tallennuskohteena. Easy Setup Käynnistä Easy Setup (s. 21). Software License Tietoa muiden ohjelmistolisensseistä. Tätä laitetta käyttämällä ilmaiset hyväksyväsi ehdot ja säännöt. Television ominaisuudet voivat estää HDMIohjaustoiminnon oikean toiminnan. Joissakin televisioissa ja AV-vahvistimissa on käytössä muita kuin edellä mainittuja toimintoja. Jotta HDMI-ohjaus toimisi, määritä HDMIohjausasetukset KAIKISTA laitteista (tästä soittimesta, televisiosta ja AV-vahvistimesta). Lisäksi ehkä täytyy käyttää muitakin toimintoja. Joissakin televisioissa yksittäiset toiminnot voi määrittää erikseen käyttöön/pois käytöstä. Lue lisää asetusohjeita television / AVvahvistimen käyttöohjeista. Kun toiminto on käytössä, virrankulutus valmiustilassa kasvaa HDMI-ohjauksen takia. 36 Fi

41 SETUP -valikko Language OSD Valitse kuvaruutuvalikkojen kieli. Se vaikuttaa kuvaruutuviesteihin ja kuvaruutuvalikoihin, kuten SETUP -valikkoon. English, Français, Español, Deutsch, Italiano, Svenska, Nederlandse, Polski, Русский, 中文 Menu Valitse ensisijainen levyvalikkokieli. English, Français, 中文, Español, Deutsch, Italiano, Nederlandse, Portuguese, Danish, Svenska, Finnish, Norwegian, Polski, Русский, Korean, Japanese, More Audio Valitse ensisijaisesti käytettävä audioraita Blu-ray-levyn/ DVD-levyn toistoa varten. Lisätietoja, Menu (s. 37). Subtitle Valitse ensisijainen tekstityskieli. English, Français, 中文, Español, Deutsch, Italiano, Nederlandse, Portuguese, Danish, Svenska, Finnish, Norwegian, Polski, Русский, Korean, Japanese, More, Off (Kohdan [Language] perusasetus on mallikohtainen.) Playback Disc Auto Playback Disc Auto Playback -toiminto käyttöön / pois käytöstä. Kun toiminto on käytössä, levyn toisto käynnistyy automaattisesti levykelkkaan laittamisen jälkeen. On *, Off Angle Mark Valitse, näkyykö kuvakulman ilmaisin Angle Mark ( ), kun laite toistaa Blu-ray-/DVD-levyä, jossa on useita kuvakulmavaihtoehtoja. On *, Off PIP Mark Valitse, näkyykö kuva kuvassa -ilmaisin PIP Mark ( ), kun laite toistaa Bluray-/DVD-levyä, jossa on kuva kuvassa -toiminto (s. 32, Picture in Picture, PIP). On *, Off Secondary Audio Mark Valitse, näkyykö toisen audioraidan ilmaisin Secondary Audio Mark ( ), kun laite toistaa Blu-ray-/DVD-levyä, jossa on toinen audioraita. On *, Off Last Memory Tämä soitin voi tallentaa muistiin levyn viimeisen toistokohdan (Blu-ray tai DVD-levyltä), vaikka soitin kytketään valmiustilaan tai levykelkka avataan. On *, Off Security Change Password Määritä salasana lapsilukkoon (Parental Control Level) ja maa-asetukseen (Country Code). Katso Parental Control (s. 37) ja Country Code (s. 37). Salasanan perusasetus on Jos unohdat salasanan, katso Vianmääritys (s. 46) ja palauta kaikkiin Security-asetuksiin tehdasasetus. Parental Control Joillakin Blu-ray-/DVD-levyillä saattaa olla ikärajoitusluokitus. Parental Control-lapsilukko määritetään levyn sisällön mukaan. Salasana (katso Change Password - s. 37) täytyy antaa ennen rajoitustason määritystä. Jos Parental Control-toiminnon käyttöönoton jälkeen toistat levyä, joka luokitus ylittää asettamasi rajoitustason, tai jos haluat muuttaa rajoitustasoa, kuvaruutuun tulee ruutu, johon sinun pitää näppäillä salasana. Off*, 1 8 Country Code Voit määrittää oman maakoodisi. Salasana ( Change Password, s. 37) on näppäiltävä, ennen kuin maakoodia käytetään. Tätä asetusta voit hyödyntää rajoitustason ja levytoiston tasoluokituksessa. 4 Asetukset suomi Kaikki levyt eivät tunnista tätä toimintoa. 37 Fi

42 SETUP -valikko Network Connection setting Valitsee yhteydenmuodostustavan verkkoon. Wired* Kytkee laitteen verkkoon Ethernet-kaapelilla. Wireless Kytkee laitteen verkkoon langattomalla LANyhteydellä. Voit määrittää langattoman LAN-yhteyden asetukset. Noudata ruutuun tulevia ohjeita. Scan Etsii tukiasemaa. Voit muodostaa yhteyden löytyneeseen tukiasemaan. Manual Voit määrittää tukiaseman tiedot manuaalisesti. Auto Jos reititin (tukiasema) tukee WPS (Wi-Fi Protected Setup) -toimintoa, voit hyödyntää automaattista asetusvalintaa soittimen kytkemiseksi tukiasemaan kirjoittamatta mitään tietoja itse. Valitse PBC (Push Button Configuration)-tunnistus tai PINkooditunnistus. Information Tarkastele verkkotietoja. Tarkastettavat tiedot: Interface (Ethernet), Address Type, IP Address, Subnet Mask, Default Gateway ja DNS. Connection Test Voit tehdä internet-yhteystestin. Jos testi epäonnistuu, tarkista asetuskohta IP Setting (s. 38) ja tee testi uudestaan. IP Setting Voit määrittää verkkoasetukset: Auto* Soittimen verkkoasetusten automaattivalinta DHCPpalvelimen mukaan Manual Määritä soittimen verkkoasetukset (IP Address, Subnet Mask, Default Gateway, DNS) itse. Vinkki Numeric keys Kirjaimet. vas/oik Valintapalkin siirtäminen. CLEAR Kirjaimen poistaminen. ENTER Tallenna asetukset ja sulje valikko. Proxy Setting Voit määrittää välityspalvelimen asetukset. Valitse Disable normaalia käyttöä varten. Valitse Enable, jos haluat määrittää välityspalvelimen asetukset itse. Disable * Välityspalvelin pois käytöstä. Valitse, ellet käytä välityspalvelinta. Enable Mahdollistaa välityspalvelimen host- ja porttiasetukset. Proxy Host Välityspalvelimen isäntä (host). Proxy Port Välityspalvelimen portti (port). Network Control Salli tämän soittimen ohjaaminen AV CONTROLLERlaitteesta. Kun valittuna on ON WITH FILTER, määritä niiden mobiililaitteiden (kuten älypuhelimen ja tabletin) MAC-osoitteet, joilla on pääsy tähän soittimeen verkon välityksellä. On *, On with filter, Off Network Standby Salli tämän soittimen käynnistäminen toisesta verkkolaitteesta, kuten AV CONTROLLER (s. 28). On, Off * Tämä asetus on käytettävissä vain, kun Network Control on sallittu. DMC Control Voit sallia (Enable) tämän soittimen hallinta DLNAyhteensopivalla digitaalisella mediaohjaimella (DMC) (s. 17). Enable *, Disable BD-Live Connection Voit määrittää rajoituksia BD-Live-sisällön käytölle. Permitted Sallii kaikkien BD-Live-levyjen verkkoyhteyden muodostuksen. Partial Permitted * Prohibited Sallii yhteydenmuodostuksen vain omistajasertifioinnin sisältäviltä levyiltä. Estää kaikkien BD-Live-levyjen verkkoyhteyden muodostuksen. 38 Fi

43 SETUP -valikko Display Setting Perusasetuksen merkkinä on *. TV 3D Output Voit valita, antaako soitin eteenpäin 3D- vai 2Dvideosignaalia. Auto* Soitin valitsee automaattisesti 3D- tai 2D-videon. Off Soitin valitsee aina 2D-videosignaalin. Vaikka valitset 3D Output - Auto ja toistat Bluray-levyä, tämä laite valitsee 2D-kuvan, mikäli kytkentä, television asetukset tai muu sitä edellyttävät. TV Screen Määritä soittimeen kytkemäsi television kuvasuhde ja sovita soittimesta lähtevä kuvasignaali sen mukaiseksi. Jos vaihdat television (esimerkiksi uuteen televisioon), ja uuden television kuvasuhde on eri kuin vanhan television, sinun täytyy muuttaa TV Screen-asetusta. 16:9 Full Soitin on kytketty televisioon, jonka kuvasuhde on 16:9. 4:3-videon toiston aikana kuva näkyy kuten alla. 16:9 Normal * Soitin on kytketty televisioon, jonka kuvasuhde on 16:9. 4:3-videon toiston aikana kuva näkyy kuten alla. 4:3 Pan Scan Soitin on kytketty televisioon, jonka kuvasuhde on 4:3. 16:9-videon toiston aikana kuva näkyy kuten alla. 4:3 Letter Box Soitin on kytketty televisioon, jonka kuvasuhde on 4:3. 16:9-videon toiston aikana kuva näkyy kuten alla. Alkuperäinen kuva 4K Upscaling Salli/estä skaalaus ylöspäin 4K-muotoon HDMIvideolähdöstä. Jos asetuksena on ON, voit valita kohtaan HDMI Resolution vain asetuksen 4K. On*, Off 4:3 Alkuperäinen kuva 16:9 16:9 (laajakuva) -televisiosssa 16:9 Full 16:9 Normal 4:3-televisiossa 4:3 Pan Scan 4:3 Letter Box HDMI Resolution Määritä eteenpäin lähtevän HDMI-videosignaalin resoluutio. Lisätietoja eteenpäin lähtevistä formaateista, Eteenpäin lähtevän videon formaatit (p. 43). Jos valitset Auto, resoluutioksi määräytyy kytketyn television suurin sallima resoluutio. Kun asetuksena on Disc Native, laite käyttää Blu-ray/ DVD-levylle tallennettua alkuperäistä resoluutiota ja videotaajuutta. Voit käyttää erillislaitteessa olevaa toimintoa, joka muuntaa videosignaalin ylöspäin. Jos laite toistaa muuta kuin Blu-ray Disc/DVD-levyä, resoluutio ja videotaajuus ovat samat kuin asetuksen Auto aikana. Jos Blu-ray/DVD-levyn resoluutio tai videotaajuus eivät ole yhteensopivia tähän laitteeseen kytkettyyn televisioon, kuva ei näy. Siinä tapauksessa lopeta toisto ja valitse muu asetus kuin Disc Native. Auto *, Disc Native, 4K, 480i/576i, 480p/576p, 720p, 1080i, 1080p Jos haluat ohjata HD-audion (Dolby TrueHD tai DTS-HD Master Audio) HDMI-liitännästä eteenpäin, valitse asetukseksi HDMI Resolution - Auto tai enemmän kuin 720p. 4K on käytettävissä vain, kun asetuksena on 4K Upscaling - On. Auto valikoituu automaattisesti, jos valitset 4K Upscaling - Off, kun asetuksena on HDMI Resolution - 4K. TV System Valitse TV System-kohtaan PAL, NTSC tai Multi. Valitse sama TV System-asetus kuin televisioon. Lisätietoja eteenpäin lähtevistä formaateista, Eteenpäin lähtevän videon formaatit (p. 43). NTSC, PAL, Multi (Kohdan perusasetus on mallikohtainen.) Color Space HDMI-liittimestä eteenpäin lähtevä väriavaruus (s. 50). Tämä toiminto on käytettävissä, kun soitin on kytketty HDMI-kaapelilla. YCbCr 4:4:4 * Väriavaruus: YCbCr 4:4:4. YCbCr 4:2:2 Väriavaruus: YCbCr 4:2:2. Full RGB RGB Tämä toiminto on käytettävissä vain, jos televisio tukee toimintoa. HDMI Deep Color Jos televisio ja/tai AV-vahvistin on yhteensopiva Deep Color -syvävärien kanssa (s. 50), määritä tämä asetuskohta television/av-vahvistimen mukaan. Tämä toiminto on käytettävissä, kun soitin on kytketty HDMIkaapelilla. 30 bits, 36 bits, Off * Jos RGB on valittu, ja valkoinen ja musta näyttävät liian himmeiltä, valitse tämä asetus. Asetus vaikuttaa, kun siihen kytketty laite tukee RGB signaalialuetta. Videosignaali lähtee eteenpäin tavallisena. 4 Asetukset suomi 39 Fi

44 SETUP -valikko HDMI 1080p 24Hz BD-Video-levyn 24 Hz:n kuvataajuudella koodattu ohjelma lähtee eteenpäin muodossa HDMI 1080p 24Hz. Tämä toiminto saattaa tasoittaa videotoistoa. Toiminto on käytettävissä, kun TV/AV-vastaanotin tukee tätä toimintoa. Lisätietoja eteenpäin lähtevistä formaateista, Eteenpäin lähtevän videon formaatit (p. 43). Auto *, Off Tämä asetus ei ole käytössä, jos eteenpäin lähtevä resoluutio on muu kuin 1080p. Video Process Noise Reduction Valitse Noise Reduction-tasoksi on OFF (ei käytössä), 3 on suurin mahdollinen taso. 0, 1, 2 *, 3 De-interlacing Mode Videosignaalin tunnistamisen tapa. Valitse Auto normaalia käyttöä varten. Jos kuvassa on vaakajuovia, valitse asetukseksi Film/Video kohinan poistamiseksi. Auto *, Film, Video Transition Valitse kuvan vaihtumistapa ruudunsäästäjään (kuvaesitykseen). None*, Wipe left, Wipe right, Wipe up, Wipe down, Box in, Box out, Blending, Dissolve, Interlace H, Interlace V, Split in H, Split in V, Split out H, Split out V Closed Caption CC Attribute Määritä aputekstien ulkonäkö. Jos valittuna on Auto, laite toistaa oletuksena digitaaliset aputekstit. Jos valittuna on Custom, voit muokata aputekstin ulkonäköä (fontin väri, koko, tyyli, läpikuultavuus, reuna, reunan väri jne.). Auto, Custom Font color, Font size, Font style, Font opacity, Font edge, Font edge color, BG color, BG opacity, Window color, Window opacity Valitse fontti, tausta ja ikkuna aputeksteille, kun asetuksena on CC Attribute - Custom. Screen Saver Ellei soitinta ole käytetty valitsemaasi aikaan, ruudunsäästäjä kytkeytyy käyttöön. Valitse laitteessa valmiina olevat kuvat tai muu valokuvaesitys. Vinkki Kun käytät kuvaesitystä ruudunsäästäjänä, luo autopict -kansio USB-muistilaitteen juurihakemistoon ja sijoita sinne vähintään 3 valokuvatiedostoa (joiden formaatti on JPEG, GIF tai PNG) ja kyte USB-muistilaite tähän soittimeen. SlideShow order ja Transition ovat käytettävissä, jos ruudunsäästäjänä käytetään kuvaesitystä. Nämä asetukset tahdistuvat On Screen -valikossa olevien kuvaesityksen asetusten kanssa (s. 29). Time Voit määrittää ajan (minuutteja), jonka kuluttua ruudunsäästäjä käynnistyy. Kun soitin on ollut käyttämättömänä määrittämäsi ajan, ruudunsäästäjä käynnistyy. 1, 5*, 10 SlideShow order Voit sallia/estää ruudunsäästäjän (kuvaesityksen) satunnaistoiston. Normal* Valokuvat toistuvat järjestyksessä. Shuffle Valokuvat toistuvat satunnaisessa järjestyksessä. 40 Fi

45 SETUP -valikko Audio Setting Perusasetuksen merkkinä on *. CD Mode HDMI Valitse, rajoitetaanko eteenpäin lähtevää HDMI-signaalia CD Mode -äänentoisto-ohjelman käytön aikana (s. 25). Off Sammuttaa kaikki HDMI-piirit CD Mode -toiminnon käytön ajaksi. Audio Only*Sammuttaa eteenpäin lähtevän HDMI-videosignaalin piirin (ruudussa näkyy vain mustaa) ja antaa eteenpäin vain audiosignaalia HDMI-liittimestä CD Mode - toiminnon käytön aikana. Audio Output Coaxial / Optical Määritä COAXIAL/OPTICAL-liittimestä eteenpäin lähtevä signaalityyppi. Lisätietoja eteenpäin lähtevistä formaateista, Eteenpäin lähtevän audiosignaalin formaatit (p. 44). Bitstream PCM Reencode * Off HDMI Määritä HDMI-liittimestä eteenpäin lähtevä signaalityyppi. Lisätietoja, Coaxial / Optical (s. 41). Lisätietoja eteenpäin lähtevistä formaateista, Eteenpäin lähtevän audiosignaalin formaatit (p. 44). Bitstream *, PCM, Reencode, Off Digitaalisignaali lähtee eteenpäin ilman prosessointia. Toinen ääni (secondary audio) ei kuulu. Eteenpäin lähtee 2-kanavainen PCM-ääni. Eteenpäin lähtee bittivirtaääni (Bitstream) ja toinen ääni (Secondary Audio). Äänen mykistys. Jos haluat ohjata HD-audion (Dolby TrueHD tai DTS-HD Master Audio) HDMI-liitännästä eteenpäin, valitse kohtaan "HDMI Resolution" asetus "Auto" tai enemmän kuin 720p (s. 39). Downsampling Voit määrittää digitaalisen audiosignaalin näytetaajuuden pienentämisen. Toiminto vaikuttaa audiosignaaliin, joka lähtee eteenpäin COAXIAL/OPTICAL-liittimestä. 48K * Eteenpäin lähtevän digitaalisen PCM-äänen suurin näytetaajuus on 48 khz. 96K Eteenpäin lähtevän digitaalisen PCM-äänen suurin näytetaajuus on 96 khz. 192K Eteenpäin lähtevän digitaalisen PCM-äänen suurin näytetaajuus on 192 khz. DRC Määritä DRC (dynamiikka-alueen supistus) (s. 50) käyttöön tai pois käytöstä /Auto. Kun asetuksena on Auto, DRC käynnistyy automaattisesti, jos ohjelmalähteessä on DRC-informaatiota Dolby TrueHDmuodossa. DRC vaimentaa kovia ääniä (kuten räjähdyksiä) ja voimistaa puheääntä. Siitä on hyötyä, kun katselet elokuvia myöhään illalla. Off, On, Auto * SACD/DSD File Output Output Priority Valitse SA-CD-levyn toistoon käytettävä lähtöliitäntä. HDMI* SA-CD-audiosignaali lähtee eteenpäin HDMIliittimestä. Analog SA-CD-audiosignaali lähtee eteenpäin analogisista (ANALOG OUT ja BALANCED OUT) liittimistä. (DSD-stereo valikoituu automaattisesti. Eteenpäin lähtee muunnettu analoginen signaali.) Output Method Valitse, mikä audiosignaali lähtee eteenpäin HDMI - liittimistä, kun laite toistaa SA-CD-levyä tai DSDtiedostoa. DSD* PCM DSD-signaali lähtee eteenpäin HDMI-liittimestä. PCM-signaali (tämän laitteen koodaama) lähtee eteenpäin HDMI-liittimestä. Kun asetuksena on Output Priority - Analog, DSDsignaali lähtee eteenpäin HDMI-liittimestä. SACD Area Valitse SA-CD-levyltä ensisijaisesti toistettava audioraita (2-kanavainen stereo tai monikanavainen ääni), jos levyllä on molemmat. Multi*, Stereo Kun asetuksena on Output Priority - Analog, laite valitsee aina SA-CD-levyltä stereoäänen. Speaker Setting 2ch Downmix Valitse, miten äänikanavat yhdistetään analogiseksi 2- kanavaääneksi: Stereo tai Lt/Rt. Stereo * Lt/Rt Soitin antaa eteenpäin vain kaksikanavaisen stereoäänen. Ääni toistuu vain etukaiuttimista. Valitse tämä asetus, jos soitin on kytketty Dolby Pro Logic-dekooderiin. Takakaiuttimien ääni yhdistetään 2-kanavaiseen stereoääneen 4 Asetukset suomi 41 Fi

46 SETUP -valikko Post Process UpMix Ohjaa 2-kanavaisen audiosignaalin moneen kanavaan. Jos haluat kuunnella monikanavaista ääntä, valitse DTS NEO:6, valitse sitten Cinema tai Music. Off *, DTS NEO:6 System Information Tarkasta ohjelmistoversio ja MAC-osoite (s. 51). 42 Fi

47 Eteenpäin lähtevän video/audiosignaalin formaatit Eteenpäin lähtevän videon formaatit Jos asetuksena on TV System - NTSC Sisältö BD-Video 1080p/24Hz -sisältö BD-Video ilman 1080p/24Hz - sisältöä Jos asetuksena on TV System - PAL HDMI Resolution (s. 39) Auto Disc Native 4K (*3) 1080p 1080i 720p 480p/576p 480i/576i * p 24Hz 4K (2160p) 24 Hz * 1 * 2 4K (2160p) 30 Hz DVD-Video * 1 * 2 4K (2160p) 30 Hz 4K (2160p) Muut *1 *1 30 Hz 1080p 24Hz/ 60Hz *4 1080i 60Hz 720p 60Hz 480p 480i 1080p 60Hz 1080i 60Hz 720p 60Hz 480p 480i 1080p 60Hz 1080i 60Hz 720p 60Hz 480p 480i 1080p 60Hz 1080i 60Hz 720p 60Hz 480p 480i 4 Asetukset Sisältö BD-Video 1080p/24Hz -sisältö BD-Video ilman 1080p/24Hz - sisältöä HDMI Resolution (s. 39) Auto Disc Native 4K (*3) 1080p 1080i 720p 480p/576p 480i/576i * p 24Hz 4K (2160p) 24 Hz * 1 * 2 4K (2160p) 25 Hz DVD-Video * 1 * 2 4K (2160p) 25 Hz Muut * 1 * 1 4K (2160p) 25 Hz 1080p 24Hz/ 50Hz *4 1080i 50Hz 720p 50Hz 576p 576i 1080p 50Hz 1080i 50Hz 720p 50Hz 576p 576i 1080p 50Hz 1080i 50Hz 720p 50Hz 576p 576i 1080p 50Hz 1080i 50Hz 720p 50Hz 576p 576i *1 Suurin resoluutio, jota tähän soittimeen kytketty TV tukee. *2 Ohjelmalähteenä olevan levyn signaalin resoluutio ja taajuus. *3 Käytettävissä vain, kun asetuksena on 4K Upscaling (s. 39) - On * p 24 Hz (jos TV tukee signaalityyppiä 1080p 24 Hz ja asetuksena on HDMI 1080p 24Hz (s. 40) - Auto) tai 1080p 50/60Hz Jos asetuksena on TV System - Multi Kun asetuksena on TV System - Multi, eteenpäin lähtee ohjelmalähteen videojärjestelmän mukainen signaali (NTSC/ PAL). Katso edellä olevista taulukoista lisätietoja kunkin videojärjestelmän resoluutioista/taajuuksista. suomi Voit katsoa tietyn taajuuden videota vain, jos televisio tukee kyseistä taajuutta. Sisällön taajuudesta riippumatta signaali lähtee eteenpäin muodossa 60 Hz, kun asetuksena on TV System (s. 39) - NTSC, ja muodossa 50 Hz, kun asetuksena on PAL. 43 Fi

48 Eteenpäin lähtevän video/audiosignaalin formaatit Eteenpäin lähtevän audiosignaalin formaatit Ohjelmalähteen formaatti HDMI -liitin *1 Audio Output -asetukset (s. 41) *2 Antaa eteenpäin Dolby Digital -äänen, jos sisältää toisen audioraidan, painikeäänet tai äänitehosteet *3 Ei anna eteenpäin audiosignaalia, jos toistaa ohjelmaa USB-muistilaitteesta tai DLNA-lähteestä *4 Ei koodaa uudestaan, jos toistaa ohjelmaa USB-muistilaitteesta tai DLNA-lähteestä (eteenpäin lähtevä audiosignaali on samassa formaatissa kuin Bitstream) *5 Antaa eteenpäin DTS-äänen, jos sisältää toisen audioraidan, painikeäänet tai äänitehosteet Ei koodaa lähdettä uudestaan, jos toistaa ohjelmaa USB-muistilaitteesta tai DLNA-lähteestä (eteenpäin lähtevä audiosignaali on samassa formaatissa kuin Bitstream) SA-CD-levyn/DSD-tiedoston audioformaatti DIGITAL OUT (COAXIAL / OPTICAL) -liittimet Bitstream PCM Reencode (*1) (*1) (*1) Analoginen (ANALOG OUT/ BALANCED OUT) -liittimet Bitstream (*1) PCM (*1) Reencode (*1) PCM 2ch PCM 2ch PCM 2ch PCM 2ch *2 PCM 2ch PCM 2ch PCM 2ch *2 2ch PCM 5.1ch PCM 5.1ch PCM 5.1ch PCM 5.1ch *2 PCM 2ch PCM 2ch PCM 2ch *2 2ch PCM 7.1ch PCM 7.1ch PCM 7.1ch PCM 7.1ch *2 PCM 2ch PCM 2ch PCM 2ch *2 2ch Dolby Digital Dolby Digital Plus Dolby Digital Dolby Digital Plus Dolby TrueHD Dolby TrueHD DTS DTS-HD High Resolution Audio DTS-HD Master Audio HDMI DTS DTS-HD High Resolution Audio DTS-HD Master Audio PCM, enintään 5.1ch PCM, enintään 7.1ch PCM, enintään 7.1ch Dolby Digital Dolby Digital PCM 2ch Dolby Digital 2ch Dolby Digital Plus *2 Dolby Digital PCM 2ch Dolby Digital 2ch Dolby TrueHD *2 Dolby Digital PCM 2ch Dolby Digital 2ch PCM enintään 5.1ch *3 DTS *4 DTS PCM 2ch *3 DTS *4 2ch *3 PCM enintään 7.1ch *3 PCM enintään 7.1ch *3 SACD/DSD File Output -asetukset (s. 41) Output Priority DSD PCM Output Method SACD Area DTS-HD High Resolution Audio *5 DTS-HD Master Audio *5 HDMI -liitin DTS PCM 2ch *3 DTS *4 2ch *3 DTS PCM 2ch *3 DTS *4 2ch *3 DIGITAL OUT (COAXIAL / OPTICAL) -liittimet Multi DSD, enintään 5.1ch Ei toista Stereo DSD 2ch Ei toista Multi PCM enintään 5.1 ch Ei toista Stereo PCM 2 ch Ei toista Analog *6 DSD Stereo Ei toista Ei toista Analoginen (ANALOG OUT/ BALANCED OUT) -liittimet 2ch (DSD-signaali muunnetaan) 2ch (DSD-signaali muunnetaan) 2ch (PCM-signaali muunnetaan) 2ch (PCM-signaali muunnetaan) 2ch (DSD-signaali muunnetaan) *6 Kun asetuksena on Output Priority - Analog, DSD-signaali lähtee eteenpäin HDMI-liittimestä, ja laite valitsee SA- CD-levyltä aina käyttöön stereoäänen. 44 Fi

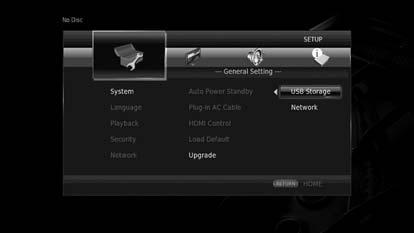

49 Uusia ohjelmistoja julkaistaan ajoittain lisätoimintojen ja parannusten vuoksi. Suosittelemme soittimen ohjelmistoversion päivittämistä säännöllisesti. Tarkasta ohjelmistopäivitysten saatavuus verkkosivulta Ohjelmistopäivitys Älä poista USB-muistilaitetta, kytke tätä soitinta valmiustilaan tai irrota virtajohtoa/verkkokaapelia ohjelmistopäivityksen aikana. Ohjelmistopäivitys 1. Valmistele ohjelmistopäivitys. Jos haluat tehdä ohjelmistopäivityksen USBlaitteelta (USB Storage): 1 Tallenna päivitystiedostopaketti oikeaan kansioon USB-muistilaitteeseen. Lisätietoja päivitystiedostopaketin mukana toimitetusta dokumentista. 2 Kytke USB-laite. Jos haluat tehdä ohjelmistopäivityksen verkosta (Network): Varmista, että tämä laite on kytkettynä verkkoon. 3. Käynnistä ohjelmistopäivitys näyttöön tulevien ohjeiden mukaan. Päivitys on valmis. Laitteisto käynnistyy uudestaan. 4 Asetukset 2. Valitse päivitystapa ja käynnistä päivitys SETUP-valikosta. 1 Paina SETUP, niin SETUP-valikko avautuu. 2 Valitse General Setting > System > Upgrade. 3 Valitse kohde, joka sisältää päivitystiedostopaketin: USB Storage/Network. suomi Järjestelmä alkaa etsiä päivitystiedostopakettia. 45 Fi
