KEITTIÖTUOTTEET 2011

Transkriptio

1 Franke Finland Oy Vartiokuja Naarajärvi Puh Fax Mestarintie Vantaa Puh Fax Jälleenmyyjä KEITTIÖTUOTTEET 2011 KEITTIÖTUOTTEET 2011 Altaat, pesupöydät, jätelajittelujärjestelmät ja liesikuvut. Myyjän käsikirja KITCHEN SYSTEMS KITCHEN SYSTEMS Oikeudet muutoksiin pidätetään. PTV-Team Oy/Hämeen Kirjapaino Oy kpl

2 Toimitusehdot Tehdashinnaston tuotteissa noudatetaan seuraavia toimitusehtoja: Tuotteet pakkauksineen vapaasti tehtaalla. Tehdashintaisen kertatoimituksen arvon ollessa alle 140,00/113,00 euroa, peritään 22,00/18,00 euron pientoimituslisä. Tuotteet on vakuutettu tilaajan lukuun. Palautukset Asiakkaan erikoismitoilla tehtyjä tuotteita ei oteta takaisin, ellei palautuksen syy johdu toimittajasta. Mikäli toimitettu varastotuote joudutaan asiakkaan toivomuksesta ottamaan takaisin, maksaa tilaaja tuotteen rahti- ja vakuutusmaksut. Hyvitys palautetusta tuotteesta on enintään 80 % sen laskutusarvosta

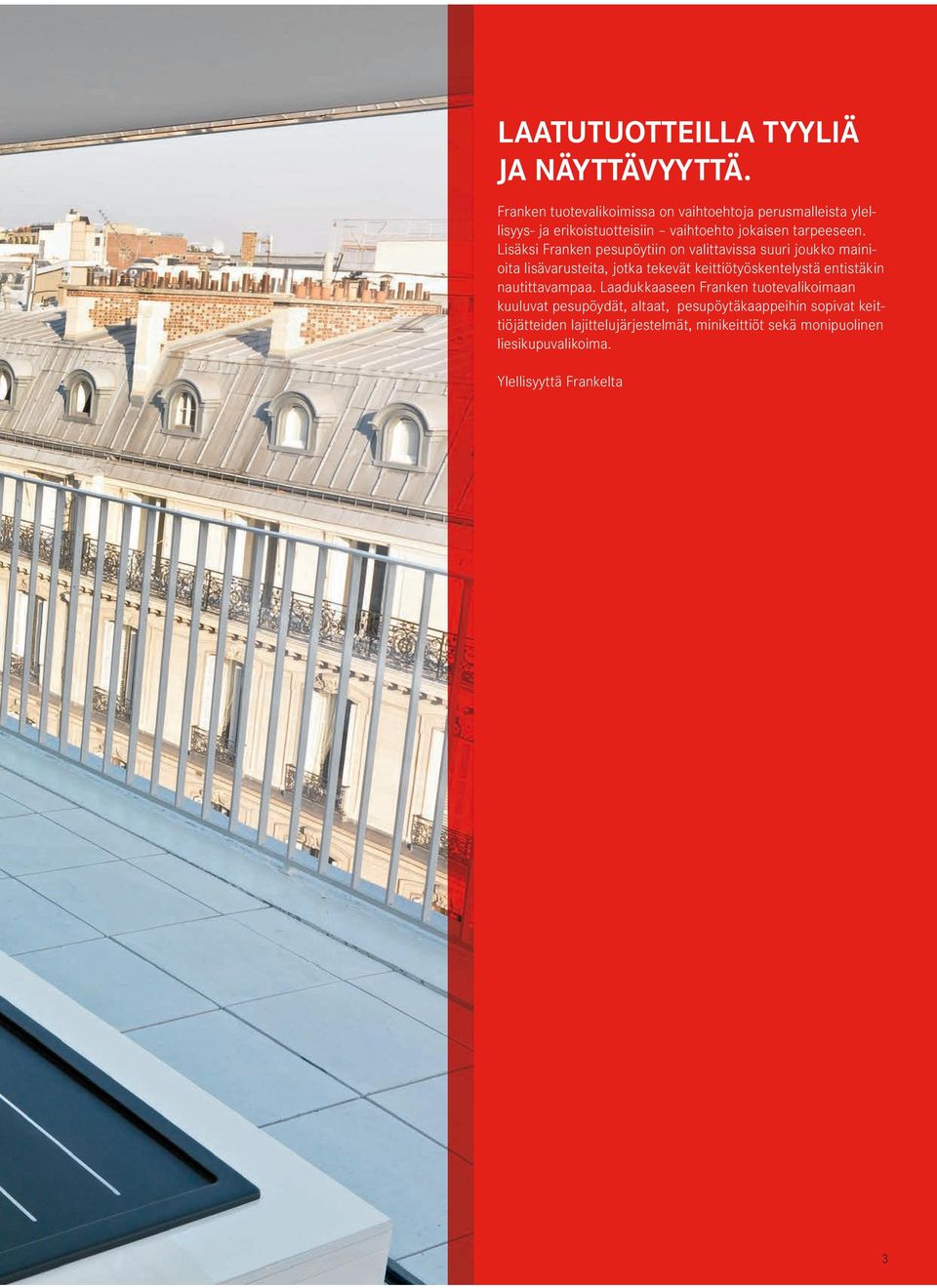

3 LAATUTUOTTEILLA TYYLIÄ JA NÄYTTÄVYYTTÄ. Franken tuotevalikoimissa on vaihtoehtoja perusmalleista ylellisyys- ja erikoistuotteisiin vaihtoehto jokaisen tarpeeseen. Lisäksi Franken pesupöytiin on valittavissa suuri joukko mainioita lisävarusteita, jotka tekevät keittiötyöskentelystä entistäkin nautittavampaa. Laadukkaaseen Franken tuotevalikoimaan kuuluvat pesupöydät, altaat, pesupöytäkaappeihin sopivat keittiöjätteiden lajittelujärjestelmät, minikeittiöt sekä monipuolinen liesikupuvalikoima. Ylellisyyttä Frankelta 3

4 4

5 MODERNI MUOTOILU LUO VIIHTYISYYTTÄ. Franke tarjoaa kokonaisvaltaista viihtyisyyttä kaikkeen keittiötyöskentelyyn. Haluamme vastata asiakkaiden odotuksiin muotoilu, materiaalit ja tekniikka ovat pitkän kehitystyön tulosta, jolla Franke on saavuttanut maailmanlaajuista tunnustusta muun muassa lukuisia kansainvälisiä muotoilupalkintoja. Franke on maailman johtavia pesupöytien, altaiden ja liesikupujen valmistajia ja siksi me tunnemme erilaisten suomalaisten kotien tarpeet. Olemme koonneet tähän kuvastoon kaikki Franke Finland Oy:n keittiötuotteet helpottamaan kaupankäyntiänne. Lisätietoa löydät osoitteesta Parhaat keittiöratkaisut Frankelta 5

6 6

7 SISÄLLYSLUETTELO PESUPÖYDÄT Tekniset tiedot 8 Quatro-pesupöydät 10 Quatro-pesupöytiin 13 Tailor Made -pesupöydät 14 Classic-pesupöydät 16 Classic-pesupöytiin 19 Centinox-allas 20 Centinox-altaaseen 20 Mythos -altaat 22 Mythos-altaisiin 25 Epos-altaat 26 Epos-altaisiin 26 Atlantis-altaat 28 Atlantis-altaisiin 29 Papillon-altaat 30 Papillon-altaisiin 30 Planar-altaat 32 Planar-altaisiin 37 Franke-altaat 38 Franke-altaisiin 41 Harmonia-altaat 1 ja 2 42 Harmonia-altaisiin 1 ja 2 43 Compact-altaat 44 Compact-altaisiin 45 Libera-altaat 46 Libera-altaisiin 47 Euroform-altaat 48 Euroform-altaisiin 49 Largo-altaat 50 Largo-altaisiin 51 Kubus-altaat 52 Kubus-altaisiin 52 Round, Pamira ja Diana 53 Dianaan 53 Delta, Rondo 54 Delttaan 54 Rullamatto 55 Lajittelujärjestelmät Cube/Eurobin 57 Sortteri/Vario 58 Minikeittiöt ja liesipöydät 59 Crystal-kaasuliedet 60 Domino-sarja 61 Kodinhoitoaltaat 62 Hoitoaineet 63 LIESIKUVUT Tekniset tiedot 66 Easy Clean TM 66 Ilmanvaihtojärjestelmät 67 Up&Down 69 Neptune 71 Cronos 71 Slide 73 Lumiair 75 Chef 75 Swing 76 Lunar 76 Joy 77 Opal 79 Stil 81 Tender 83 Format 84 Glassy 85 Sirio 85 Tunnel 87 Kartano 89 Solaris kulma 91 Classic-liesituulettimet, -kuvut ja sisustakuvut 93 kupuihin 101 Toimitusehdot 103 7

8 TEKNISET TIEDOT Altaiden asennusperiaatteet Tasoon upotettava allas. Huullosallas, altaan asentaa tasovalmistaja. Altapäin kiinnitettävä allas, altaan asentaa tasovalmistaja. Altapäin kiinnitettävä allas Pesupöytien vakioreunaprofiilit Leveys 550, 600 ja 620. Vakiomalleissa on edessä ja takana A-profi ili, päissä B-profi ili ja 620 mm leveissä takana D-profi ili. SA 30 ( H=30 mm) SB 30 ( H=30 mm) SC 10 ( H=10 mm) Alakaappien leveydet Kätisyys ok. = oikeakätinen vk. = vasenkätinen Pintavaihtoehdot Pintavaihtoehtoja on kaksi: tasapintainen Kiilto kuviopintainen Pellava (saatavana syksyllä 2011) Taika ja Jääkukka saatavana vielä rajoitetun ajan 8

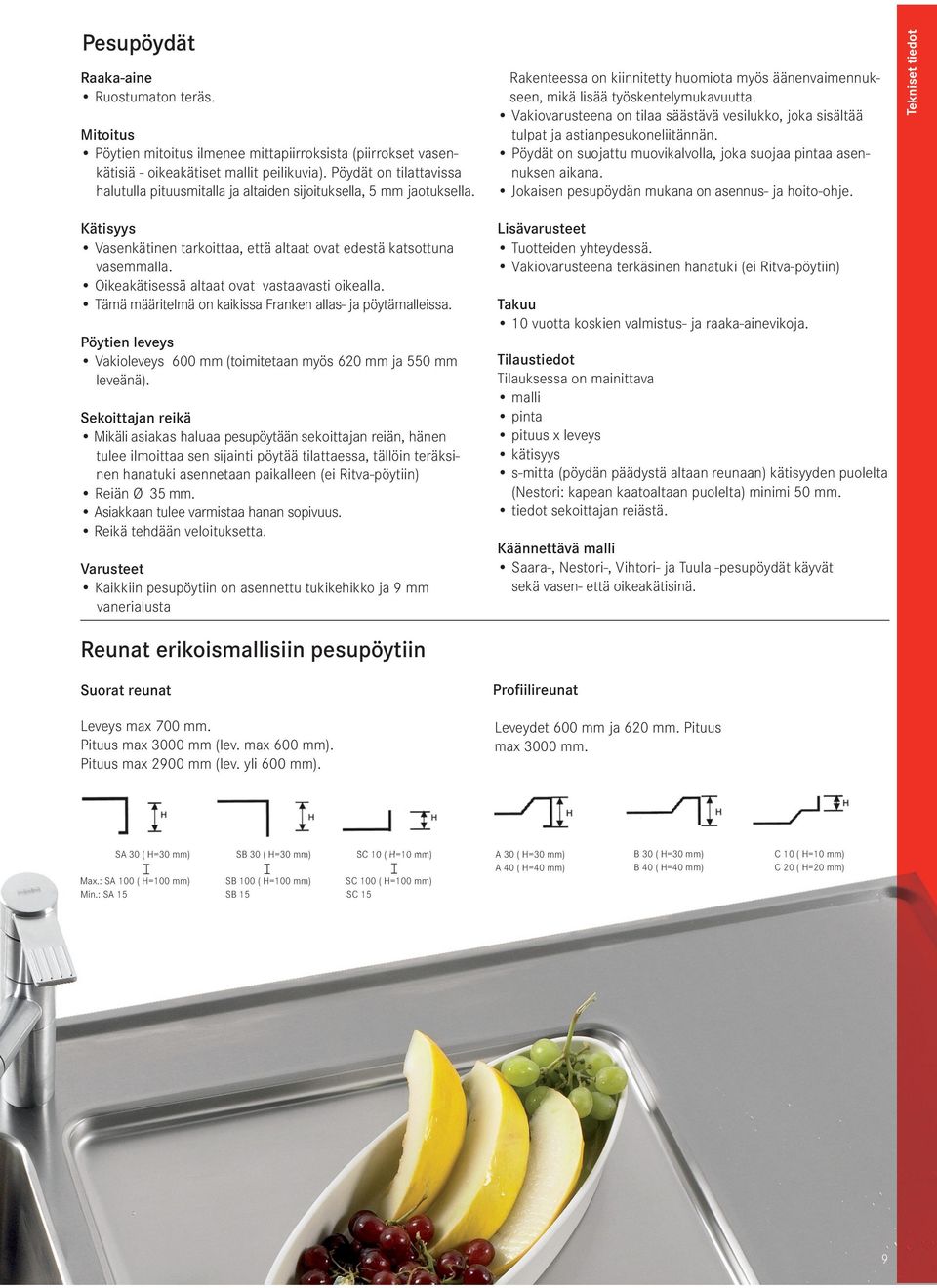

9 Pesupöydät Raaka-aine Ruostumaton teräs. Mitoitus Pöytien mitoitus ilmenee mittapiirroksista (piirrokset vasenkätisiä - oikeakätiset mallit peilikuvia). Pöydät on tilattavissa halutulla pituusmitalla ja altaiden sijoituksella, 5 mm jaotuksella. Kätisyys Vasenkätinen tarkoittaa, että altaat ovat edestä katsottuna vasemmalla. Oikeakätisessä altaat ovat vastaavasti oikealla. Tämä määritelmä on kaikissa Franken allas- ja pöytämalleissa. Pöytien leveys Vakioleveys 600 mm (toimitetaan myös 620 mm ja 550 mm leveänä). Sekoittajan reikä Mikäli asiakas haluaa pesupöytään sekoittajan reiän, hänen tulee ilmoittaa sen sijainti pöytää tilattaessa, tällöin teräksinen hanatuki asennetaan paikalleen (ei Ritva-pöytiin) Reiän Ø 35 mm. Asiakkaan tulee varmistaa hanan sopivuus. Reikä tehdään veloituksetta. Varusteet Kaikkiin pesupöytiin on asen nettu tukikehikko ja 9 mm vanerialusta Reunat erikoismallisiin pesupöytiin Suorat reunat Leveys max 700 mm. Pituus max 3000 mm (lev. max 600 mm). Pituus max 2900 mm (lev. yli 600 mm). Rakenteessa on kiinnitetty huomiota myös äänenvaimennukseen, mikä lisää työskentely mukavuutta. Vakiovarusteena on tilaa sääs tä vä vesilukko, joka sisältää tulpat ja astianpesukoneliitännän. Pöydät on suojattu muovi kalvolla, joka suojaa pintaa asennuksen aikana. Jokaisen pesupöydän mu ka na on asennus- ja hoito-ohje. Tuotteiden yhteydessä. Vakiovarusteena terkäsinen hanatuki (ei Ritva-pöytiin) Takuu 10 vuotta koskien valmistus- ja raaka-ainevikoja. Tilaustiedot Tilauksessa on mainittava malli pinta pituus x leveys kätisyys s-mitta (pöydän päädystä altaan reunaan) kätisyyden puolelta (Nestori: kapean kaatoaltaan puolelta) minimi 50 mm. tiedot sekoittajan reiästä. Käännettävä malli Saara-, Nestori-, Vihtori- ja Tuula -pesupöydät käyvät sekä vasen- että oikeakätisinä. Profiilireunat Leveydet 600 mm ja 620 mm. Pituus max 3000 mm. Tekniset tiedot SA 30 ( H=30 mm) Max.: SA 100 ( H=100 mm) Min.: SA 15 SB 30 ( H=30 mm) SB 100 ( H=100 mm) SB 15 SC 10 ( H=10 mm) SC 100 ( H=100 mm) SC 15 A 30 ( H=30 mm) A 40 ( H=40 mm) B 30 ( H=30 mm) B 40 ( H=40 mm) C 10 ( H=10 mm) C 20 ( H=20 mm) 9

10 10

11 FRANKE QUATRO -PESUPÖYDÄT TUOTEKUVA/MITTAPIIRROS NIMI/TYYPPI FRANKE QUATRO-M Altaan syvyys 175 mm. R=25 mm altaan kulmassa. Franke Quatro-pesupöydät Väh. 450 mm FRANKE QUATRO-MP Altaiden syvyys 130/175 mm. R=25 mm altaan kulmassa Väh. 600 mm FRANKE QUATRO-MM Altaiden syvyys 175 mm. R=25 mm altaan kulmassa Väh. 800 mm FRANKE QUATRO-G Altaan syvyys 190 mm. R=25 mm altaan kulmassa. Päädyssä alakaappi loveamalla. 1 2 Väh. 600 mm 1 LEIKKUULAUTA 2 VALUTUSRITILÄ 3 KULHO Katso lisävarusteet s

12 FRANKE QUATRO -PESUPÖYDÄT TUOTEKUVA/MITTAPIIRROS NIMI/TYYPPI FRANKE QUATRO-MV Altaiden syvyys 175/25 mm. R=25 mm altaan kulmassa Väh. 600 mm FRANKE QUATRO-GV Altaiden syvyys 190/25 mm. R=25 mm altaan kulmassa Väh.800 mm

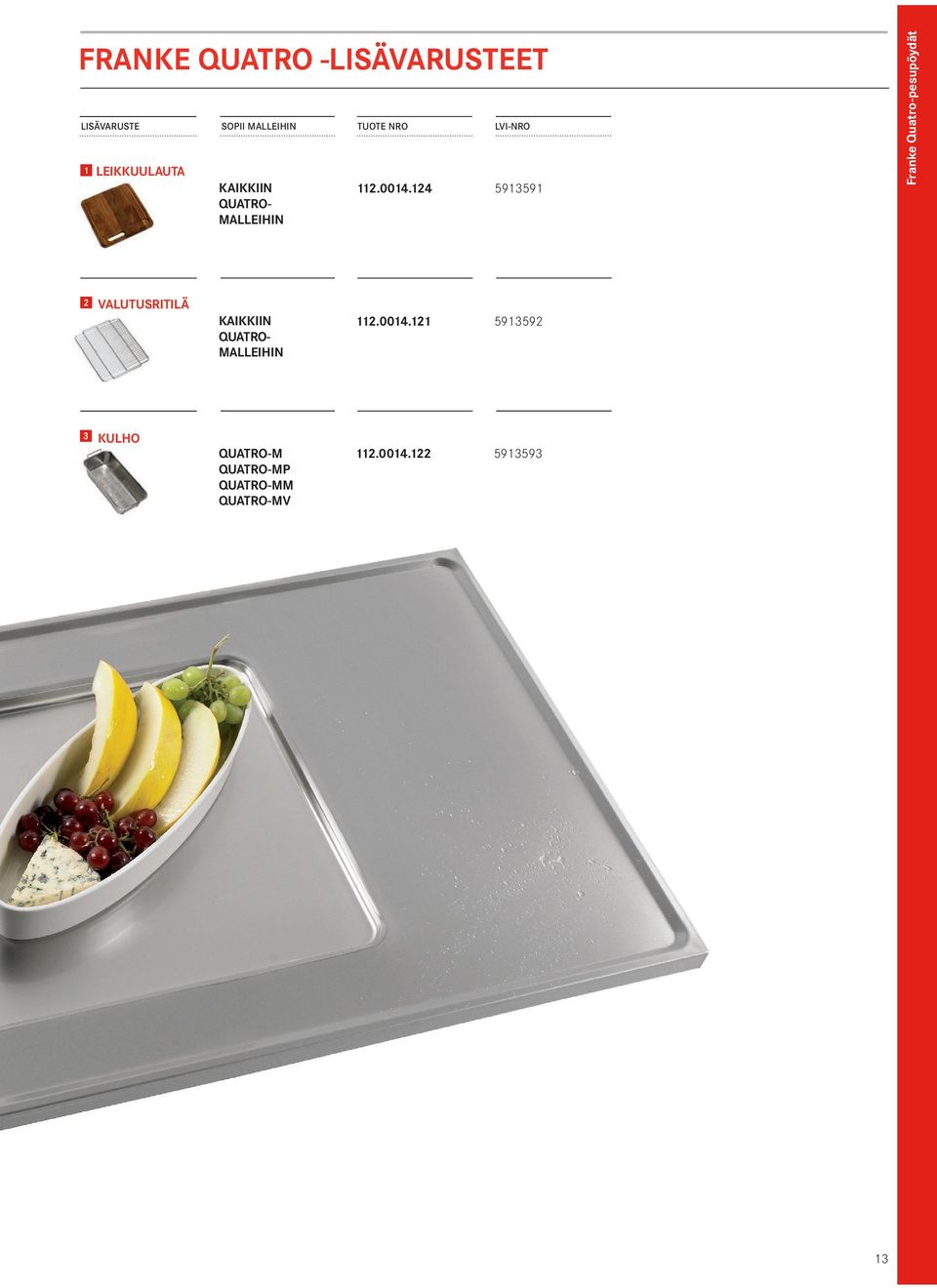

13 FRANKE QUATRO -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA KAIKKIIN QUATRO- MALLEIHIN Franke Quatro-pesupöydät 2 VALUTUSRITILÄ KAIKKIIN QUATRO- MALLEIHIN KULHO QUATRO-M QUATRO-MP QUATRO-MM QUATRO-MV

14 ESIMERKKEJÄ FRANKE TAILOR MADE -VAIHTOEHDOISTA 14

15 FRANKE TAILOR MADE -PESUPÖYDÄT Franke Tailor Made -altaat *) K2 155x290x120 mm *) K3 200x335x120/140 mm *) K4 170x400x140 mm *) P3 300x335x120/140 mm *) P4 335x400x120/150/200 mm *) P5 400x500x200/250/300 mm 250 ja 300 mm syvissä altaissa ei koripohjaventtiiliä ROX 210 Ø 395x170 mm LARGO x350x180 mm DELTA 210 syv. 160 mm DELTA syv. 170 mm QUATRO-ALTAAT *) QP R=25 160x340x130 mm *) QM R=25 340x400x175 mm *) QG R=25 550x400x190 mm *) QV R=25 450x400x25 mm PAX 252 Altaat: 175 x 330 x 135 mm 350 x 415 x 180 mm Tämän ryhmän altaista voit koota haluamasi vaihtoehdot valitsemaasi pöytätasoon. Altaat voidaan sijoittaa haluttuun kohtaan ja halutun suuntaisina pöytätasoon. Katso sivu 9: Reunat erikoismitallisiin pöytiin. Pöytien pituus 5 mm jaotuksella. *) Altaita ei myydä irrallaan PAX 260 Altaat: 175 x 330 x 135 mm 350 x 415 x 180 mm 15

16 16

17 FRANKE CLASSIC -PESUPÖYDÄT TUOTEKUVA/MITTAPIIRROS NIMI/TYYPPI FRANKE SAARA -PESUPÖYTÄ Altaiden syvyys 150 mm. Soveltuu vasen- ja oikeakätiseksi. Franke Classic -pesupöydät Väh. 800 mm FRANKE ROOSA -PESUPÖYTÄ Altaiden syvyys 140 mm. Väh. 700 mm FRANKE NESTORI -PESUPÖYTÄ Altaiden syvyys 120/150 mm. Soveltuu vasen- ja oikeakätiseksi. S-mitta pikkualtaan puolelta Väh. 600 mm FRANKE VALTTERI -PESUPÖYTÄ Altaan syvyys 200 mm. Kuvassa allas poikittain, voidaan tehdä myös pitkittäin, kuten piirroksessa. Huomioi tällöin ylivuodon paikka ja alakaappi. Väh. 450 mm Väh. 600 mm 1 HUUHTELUKORI 2 VALUTUSALLAS 3 LEIKKUULAUTA lämpökäs. koivu 4 HUUHTELUKULHO Katso lisävarusteet s

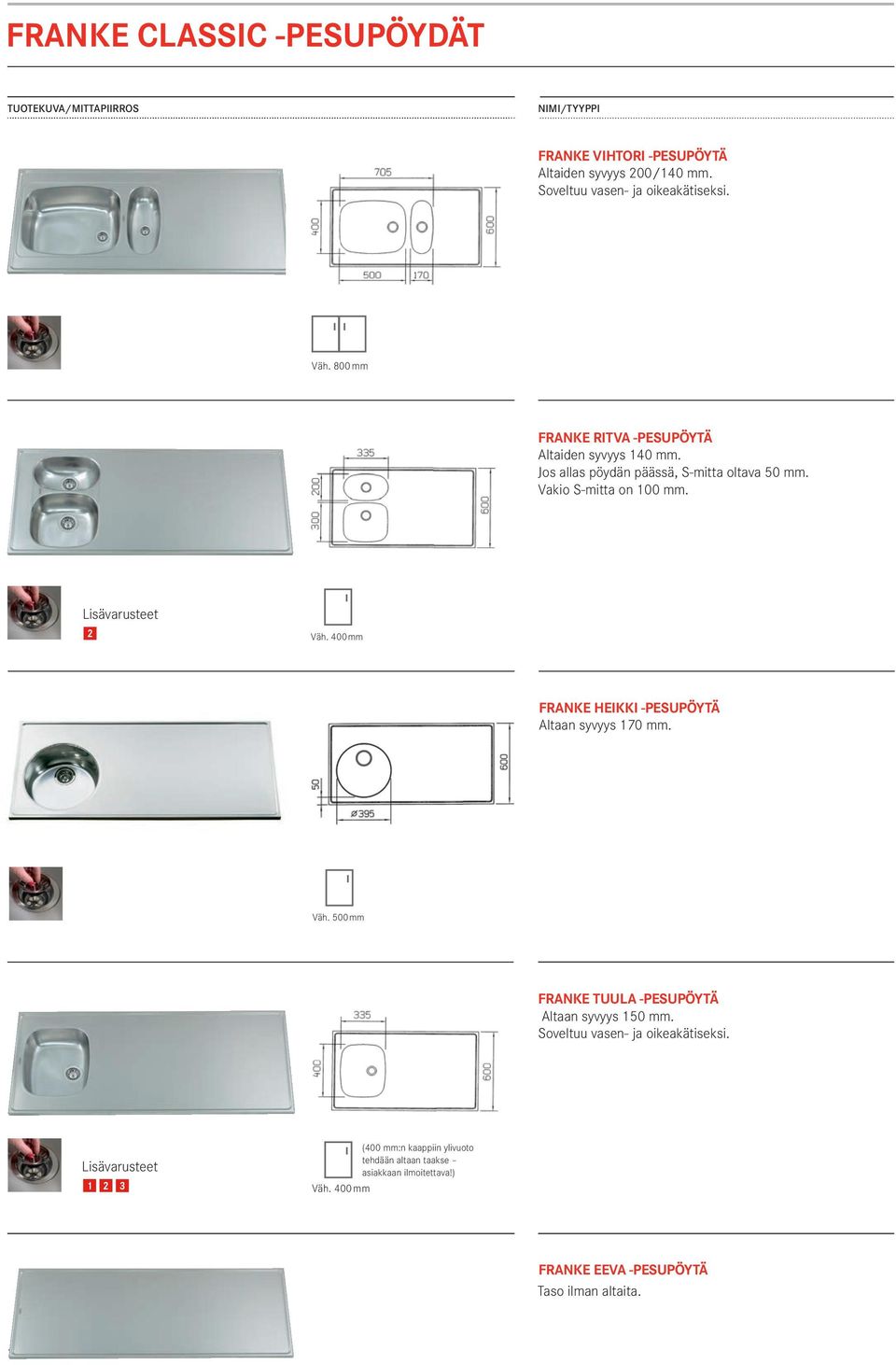

18 FRANKE CLASSIC -PESUPÖYDÄT TUOTEKUVA/MITTAPIIRROS NIMI/TYYPPI FRANKE VIHTORI -PESUPÖYTÄ Altaiden syvyys 200/140 mm. Soveltuu vasen- ja oikeakätiseksi. Väh. 800 mm FRANKE RITVA -PESUPÖYTÄ Altaiden syvyys 140 mm. Jos allas pöydän päässä, S-mitta oltava 50 mm. Vakio S-mitta on 100 mm. 1 2 Väh. 400 mm FRANKE HEIKKI -PESUPÖYTÄ Altaan syvyys 170 mm. Väh. 500 mm FRANKE TUULA -PESUPÖYTÄ Altaan syvyys 150 mm. Soveltuu vasen- ja oikeakätiseksi (400 mm:n kaappiin ylivuoto tehdään altaan taakse asiakkaan ilmoitettava!) Väh. 400 mm FRANKE EEVA -PESUPÖYTÄ Taso ilman altaita. 18

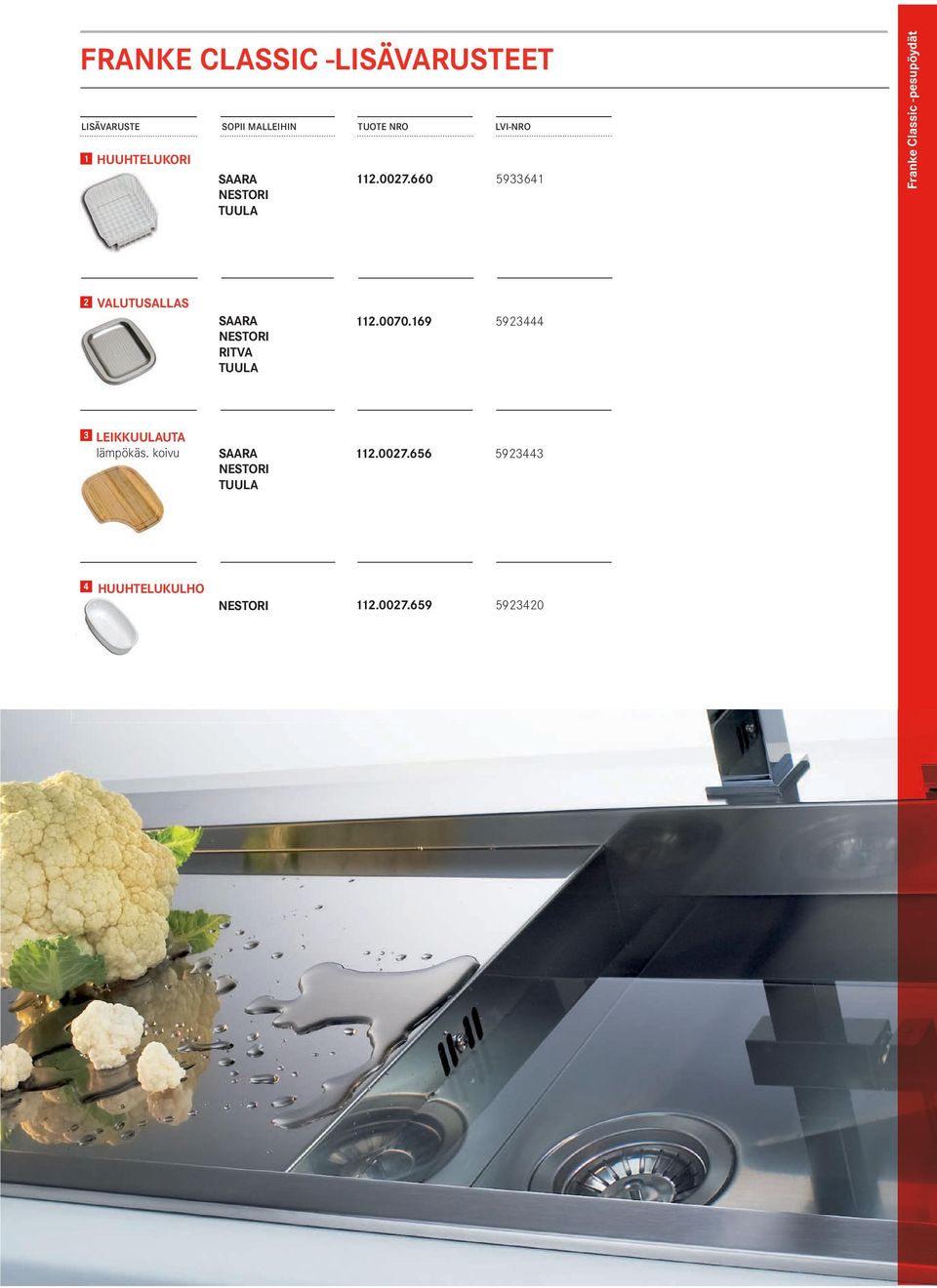

19 FRANKE CLASSIC -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 HUUHTELUKORI SAARA NESTORI TUULA Franke Classic -pesupöydät 2 VALUTUSALLAS SAARA NESTORI RITVA TUULA LEIKKUULAUTA lämpökäs. koivu SAARA NESTORI TUULA HUUHTELUKULHO NESTORI

20 FRANKE CENTINOX -ALLAS UUTUUS! FRANKE CENTINOX Altaan syvyys 180 mm. Allas sopii sekä upotettavaksiettä huullosaltaaksi Kaukosäätö Väh. 600 mm FRANKE CENTINOX -LISÄVARUSTEET LISÄVARUSTE TUOTE NRO LVI-NRO 1 KULHO VALUTUSKULHO LEIKKUULAUTA Kaksitoimisessa leikkuulaudassa kaksi puolta: synteettinen ruuankäsittelyyn ja teräksinen kuumille astioille. 4 VALUTUSTASO RULLAMATTO

21 UUSI CENTINOX ALLAS 1 Huuhtelukori 2 Valutusallas 3 Huuhteukulho Leikkuulauta lämpökäs. koivu Katso lisävarusteet s

22 22

23 FRANKE MYTHOS FRAGRANITE-ALTAAT UUTUUS! FRANKE MYTHOS MTF 611 FUSION GRAPHITE Altaan syvyys 180 mm. Lasinen leikkuulauta ja huuhtelukulho sisältyvät altaan toimitukseen. Franke Mythos -altaat 1 2 Väh. 500 mm ok vk UUTUUS! FRANKE MYTHOS MTF 651 FUSION GRAPHITE Altaiden syvyys 175/130 mm. Lasinen leikkuulauta ja huuhtelukulho sisältyvät altaan toimitukseen Väh. 500 mm ok vk LEIKKUULAUTA lasia 2 HUUHTELUKULHO Katso lisävarusteet s

24 24

25 FRANKE MYTHOS -ALTAAT Franke Mythos -altaat FRANKE MYTHOS MTX 611 Altaan syvyys 180 mm. Kaukosäätö 1 Väh. 500 mm ok vk FRANKE MYTHOS MTX 651 Altaiden syvyys 175/130 mm. Kaukosäätö 1 2 Väh. 600 mm ok vk FRANKE MYTHOS -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA lasia MYTHOS MTX HUUHTELUKLHO MYTHOS MTX 611, MYTHOS MTX

26 FRANKE EPOS -ALTAAT UUTUUS! FRANKE EPOS EOX 611/211 Altaan syvyys 180 mm. EOX 611 ok vk Kaukosäätö 1 Väh. 500 mm EOX 211 ok vk UUTUUS! FRANKE EPOS EOX 651/251 Altaiden syvyys 175/130 mm. EOX 651 ok vk Kaukosäätö 1 2 Väh. 600 mm EOX 251 ok vk FRANKE EPOS -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA EPOS EOX 611/211 EPOS EOX 651/ ASTIAKORI EPOS EOX 611/211 EPOS EOX 651/ HUUHTELUKLHO EPOS EOX 651/

27 27 Franke Epos -altaat

28 FRANKE ATLANTIS -ALTAAT FRANKE ATLANTIS ALX 654-G/ALX 254-G Altaiden syvyys 180/120 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. ALX 654-G ok vk Kaukosäätö Väh. 600 mm ALX 254-G ok vk FRANKE ATLANTIS ALX 614-G/ ALX 214-G Altaan syvyys 180 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. ALX 614-G ok vk Kaukosäätö Väh.450 mm ALX 214-G ok vk

29 Franke Atlantis-altaat FRANKE ATLANTIS -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 HUUHTELUKORI ATLANTIS ALX 654-G/ALX 254-G ALX 614-G/ ALX 214-G LEIKKUULAUTA lasi ATLANTIS ALX 654-G/ALX 254-G ALX 614-G/ ALX 214-G HUUHTELUKULHO ATLANTIS ALX 654-G/ALX 254-G HUUHTELUKULHO 110 x 327 x 35 ALX 614-G/ ALX 214-G

30 FRANKE PAPILLON -ALTAAT FRANKE PAPILLON PAX 652/252 Altaiden syvyys 180/135 mm. Soveltuu suoralle tasolle tai kulmaan. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. PAX Kaukosäätö 1 2 Väh. 600 mm PAX FRANKE PAPILLON PAX 660/260 Altaiden syvyys 180/135 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. PAX Kaukosäätö 1 2 Väh. 600 mm loveamalla PAX FRANKE PAPILLON -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA PAPILLON PAX 652/252 PAX 660/ HUUHTELUKULHO 30 PAPILLON PAX 652/252 PAX 660/

31 31 Franke Papillon -altaat

32 32

33 FRANKE PLANAR -ALTAAT Franke Planar -altaat FRANKE PLANAR PPX 611 Altaan syvyys 170 mm. Kaukosäätö Väh. 600 mm ok vk FRANKE PLANAR PPX Altaan syvyys 200 mm. Kaukosäätö Väh. 600 mm FRANKE PLANAR PPX Altaan syvyys 200 mm. Kaukosäätö Väh. 450 mm LEIKKUULAUTA 2 LEIKKUULAUTA 3 KULHO 4 VALUTUSTASO Katso lisävarusteet s. 37 muovi iroko/muovi 33

34 FRANKE PLANAR -ALTAAT FRANKE PLANAR PPX 111/211 Altaan syvyys 170 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. PPX Väh. 600 mm PPX 211 PPX PPX FRANKE PLANAR PPX / Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. PPX Väh. 600 mm PPX PPX PPX FRANKE PLANAR PPX / Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. PPX Väh. 450 mm PPX PPX PPX LEIKKUULAUTA 2 LEIKKUULAUTA 3 KULHO 4 VALUTUSTASO Katso lisävarusteet s. 37 muovi iroko/muovi 34

35 FRANKE PLANAR -ALTAAT Franke Planar -altaat FRANKE PLANAR PEX Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. Kaukosäätö Väh. 500 mm 5 6 HUOM. Altaan kulmat R=8 mm FRANKE PLANAR PEX Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. Kaukosäätö Väh. 400 mm 5 6 HUOM. Altaan kulmat R=8 mm FRANKE PLANAR PEX / Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. PEX HUOM. Altaan kulmat R=8 mm Väh. 500 mm 5 6 PEX PEX PEX HUUHTELUTARJOTIN 6 HUUHTELUKULHO Katso lisävarusteet s

36 FRANKE PLANAR PEX FRANKE PLANAR PEX / Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja. PEX HUOM. Altaan kulmat R=8 mm Väh. 500 mm PEX PEX PEX FRANKE PLANAR PEX Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. 5 6 Väh. 800 mm HUOM. Altaan kulmat R=8 mm FRANKE PLANAR PEX Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan. 5 6 Väh. 800 mm HUOM. Altaan kulmat R=8 mm FRANKE PLANAR PEX Altaan syvyys 200 mm. Upotus-/huullosaukko aukotusmallin mukaan Väh. 800 mm HUOM. Altaan kulmat R=8 mm

37 Franke Planar-altaat FRANKE PLANAR -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA muovi PLANAR PPX MALLEIHIN LEIKKUULAUTA iroko PLANAR PPX MALLEIHIN KULHO PLANAR PPX MALLEIHIN VALUTUSTASO PLANAR PPX MALLEIHIN HUUHTELUTARJOTIN PLANAR PEX MALLEIHIN HUUHTELUKULHO PLANAR PEX MALLEIHIN

38 FRANKE-ALTAAT FRANKE TINTTI TIX 610 Altaan syvyys 140 mm. Upotusaukko asennuskuvan mukaan. Väh. 400 mm FRANKE HAAHKA HHX 610 Altaan syvyys 150 mm. Huullosaltaan asentaa tasovalmistaja. Upotusaukko asennuskuvan mukaan Väh. 400 mm FRANKE P4K PKX 210 Altaan syvyys 150 mm. Altaan asentaa tasovalmistaja. Huullosaukko aukotusmallin mukaan Väh. 400 mm FRANKE HAAPANA HPX 610 Altaan syvyys 200 mm. Upotusaukko asennuskuvan mukaan. Väh. 500 mm HUUHTELUKORI 2 VALUTUSALLAS 3 LEIKKUULAUTA 4 HUUHTELUKULHO 5 ASTIAKORI 6 LEIKKUULAUTA lämpökäs. koivu 38 Katso lisävarusteet s. 41

39 FRANKE-ALTAAT Franke-altaat FRANKE LOKKI LKX 660 Altaiden syvyys 140/120 mm. Upotusaukko asennuskuvan mukaan. Tehtäessä sekoittajan reikä on kätisyys ison altaan mukaan. Soveltuu vasen- ja oikeakätiseksi. 2 4 Väh. 400 mm Altaat peräkkäin Väh. 500 mm Altaat rinnakkain (kuten kuvassa) FRANKE ROTONDO RAX 610 Altaan syvyys 180 mm. Upotusaukko aukotusmallin mukaan. 5 6 Väh. 500 mm FRANKE SIPI IIX 611 Altaan syvyys 150 mm. Upotusaukko 715 x 435 mm, R=15. Sama malli soveltuu vasen- ja oikeakätiseksi Väh. 400 mm FRANKE SOOLO OOX 651 Altaiden syvyydet 140/120 mm. Upotusaukko 715 x 435 mm, R=15. Sama malli soveltuu vasen- ja 2 4 Väh. 500 mm loveamalla

40 FRANKE-ALTAAT FRANKE TELKKÄ TEX 651 Altaiden syvyys 150/120 mm. Upotusaukko 715 x 435 mm, R=15. Sama malli soveltuu vasen- ja oikeakätiseksi Väh. 600 mm FRANKE KUIKKA KUX 620 Altaiden syvyys 150 mm. Upotusaukko asennuskuvan mukaan Väh. 800 mm FRANKE TAVI TUX 610 Altaan syvyys 140 mm. Upotusaukko asennuskuvan mukaan. Väh. 300 mm

41 FRANKE-ALTAAT Franke-altaat FRANKE SONAATTI SNX 651 Altaiden syvyys150/120 mm. Upotusaukko 945 x 470 mm, R=15. Sama malli soveltuu vasen- ja oikeakätiseksi Väh. 600 mm FRANKE-ALTAIDEN LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 HUUHTELUKORI HAAHKA HHX 610, P4K PKX 210, SIPI IIX 611, TELKKÄ TEX 651, KUIKKA KUX 620, SONAATTI SNX VALUTUSALLAS HAAHKA HHX 610, P4K PKX 210, LOKKI LKX 660, SIPI IIX 611, SOOLO OOX 651, TELKKÄ TEX 651, KUIKKA KUX 620, SONAATTI SNX LEIKKUULAUTA lämpökäs. koivu HAAHKA HHX 610, P4K PKX 210, SIPI IIX 611, TELKKÄ TEX 651, KUIKKA KUX 620, SONAATTI SNX HUUHTELUKULHO LOKKI LKX 660, SOOLO OOX 651, TELKKÄ TEX 651, SONAATTI SNX ASTIAKORI ROTONDO RAX LEIKKUULAUTA ROTONDO RAX

42 FRANKE HARMONIA -ALTAAT FRANKE HARMONIA 1 AMX 611 Altaan syvyys 190 mm. Upotusaukko 840 x 480 mm Väh. 400 mm ok vk FRANKE HARMONIA 2 AMX 651 Altaiden syvyys 190/130 mm. Upotusaukko 980 x 480 mm Väh. 600 mm ok vk

43 FRANKE HARMONIA -LISÄVARUSTEET Franke-altaat LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 ASTIAKORI HARMONIA 1 AMX 611, HARMONIA 2 AMX LEIKKUULAUTA HARMONIA 1 AMX 611, HARMONIA 2 AMX VALUTUSRITILÄ HARMONIA 1 AMX 611, HARMONIA 2 AMX HUUHTELUKULHO HARMONIA 2 AMX

44 FRANKE COMPACT -ALTAAT FRANKE COMPACT NOVA CN 260/660 Altaiden syvyys 175/130 mm. Upotusaukko 595 x 480 mm, R = 20 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja 1 2 Vakiovarusteena huuhtelukulho ja minileikkuulauta Väh. 600 mm CN CN FRANKE COMPACT PLUS P Altaan syvyys 175 mm. Huullosaukko asennuskuvan mukaan. Soveltuu vasen- ja oikeakätiseksi. Huullosaltaan asentaa tasovalmistaja 1 2 Väh. 450 mm FRANKE COMPACT PLUS 251P Altaiden syvyys 175/130 mm. Huullosaukko asennuskuvan mukaan. Soveltuu vasen- ja oikeakätiseksi. Huullosaltaan asentaa tasovalmistaja 1 2 Väh. 600 mm FRANKE COMPACT PLUS 220P Altaiden syvyys 175/175 mm. Upotus-/huullosaukko aukotusmallin mukaan. Huullosaltaan asentaa tasovalmistaja Väh. 800 mm

45 FRANKE COMPACT -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA COMPACT NOVA CN 260/660, PLUS P, PLUS 251P, CT PLUS 220P Franke Compact -altaat 2 VALUTUSLEVY COMPACT NOVA CN 260/660, PLUS P, PLUS 251P, CT PLUS 220P HUUHTELUKULHO COMPACT CT PLUS 220P

46 FRANKE LIBERA -ALTAAT FRANKE LIBERA LIX 611 Altaan syvyys 160 mm. 1 2 Väh. 450 mm FRANKE LIBERA LIX 651 Altaan syvyydet 80/160 mm Väh. 600 mm FRANKE LIBERA LIX 681 Altaan syvyys 160 mm. 1 2 Väh. 600 mm FRANKE LIBERA LIX 651 E Altaan syvyys 160 mm Väh. 700 mm

47 FRANKE LIBERA -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO FrankeLibera -altaat 1 ASTIAKORI KAIKKIIN LIBERA- MALLEIHIN LEIKKUULAUTA LIBERA LIX 611, LIBERA LIX 651, LIBERA LIX LEIKKUULAUTA LIBERA LIX 651 E HUUHTELUKULHO LIBERA LIX HUUHTELUKULHO LIBERA LIX 651 E

48 FRANKE EUROFORM -ALTAAT FRANKE EUROFORM EFX 610 Altaan syvyys 150 mm. 1 2 Väh. 500 mm FRANKE EUROFORM EFX 614 Altaan syvyys 150 mm. Upotusaukko 760 x 455 mm, R=5 mm. 1 2 Väh. 450 mm FRANKE EUROFORM EFX 620 Altaoden syvyys 150/150 mm. Upotusaukko 760 x 455 mm, R=5 mm. 1 Väh. 800 mm loveamalla FRANKE EUROFORM EFX 621 Altaiden syvyys 150/150 mm. Upotusaukko 1140 x 455 mm, R=5 mm Väh. 800 mm

49 FRANKE EUROFORM -ALTAAT FRANKE EUROFORM EFX 651 Altaiden syvyys 150/77 mm. Upotusaukko 760 x 455 mm, R=5 mm. FrankeEuroform -altaat Väh. 600 mm FRANKE EUROFORM -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 ASTIAKORI KAIKKIIN EUROFORM- MALLEIHIN LEIKKUULAUTA EUROFORM EFX 610, EUROFORM EFX 614, EUROFORM EFX HUUHTELUKULHO EUROFORMEFX

50 FRANKE LARGO -ALTAAT UUTUUS! FRANKE LARGO LAX Altaan koko 445x390x175 R=50 Upotusaukko 442x387 R=48, Väh. 500 mm UUTUUS! FRANKE LARGO LAX Altaiden koot: 160x390x120 ja 360x390x150 R=50 Upotusaukko: 539x387 R=48,5 3 4 Väh. 600 mm ok vk FRANKE LARGO LAX 214/614 Altaan koko 500x350x180 mm. Upotusaukko 984x494 mm, R=20 mm. Altaan mukana tulevat lisävarusteet: lasinen leikkuulauta ja huuhtelukulho. Kaukosäätö 1 2 Väh. 600 mm LAX 214 oik vas LAX 614 ok vk

51 FRANKE LARGO -ALTAAT Franke Largo -altaat FRANKE LARGO LAX 210/610 Altaan syvyys 180 mm. Upotusaukko 547x487 mm, R =20 mm Sopii sekä huullosettä upotettaviin allasratkaisuihin. Kaukosäätö 1 2 Väh. 600 mm FRANKE LARGO -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA lasi LARGO LAX 214/614 LARGO LAX 210/ HUUHTELUKULHO LARGO LAX 214/614 LARGO LAX 210/ HUUHTELUKULHO LARGO LAX LARGO LAX LEIKKUULAUTA LARGO LAX LARGO LAX ASTIAKORI LARGO LAX

52 FRANKE KUBUS -ALTAAT UUTUUS! FRANKE KUBUS KBX 210/ Altaan koko 200x400x150 mm. Upotusaukko 217x417 mm, R=34 mm. Sopii sekä huullos että upotettaviin allasratkaisuihin. Kaukosäätö 3 Väh. 300 mm UUTUUS! FRANKE KUBUS KBX 210/ Altaan koko 340x400x175 R=25 Upotusaukko 350x410 R=30 Sopii sekä huullos että upotettaviin allasratkaisuihin Kaukosäätö Väh. 550 mm UUTUUS! FRANKE KUBUS KBX 210/ Altaan koko 500x400x190 mm, R=25 mm. Upotusaukko 984x494 mm, R=30 mm. Sopii sekä huullos että upotettaviin allasratkaisuihin. Kaukosäätö Väh. 600 mm FRANKE KUBUS KBS -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA KUBUS KBX 210/610-34, KBX 210/ HUUHTELU- KULHO KAIKKIIN KUBUS- MALLEIHIN VALUTUSRITILÄ KUBUS KBX 210/ KBX 210/

53 FRANKE-ALTAAT Franke-altaat FRANKE ROUND RON 610 Altaan syvyys 180 mm. Satiinipinta Upotusaukko asennuskuvan mukaan. Väh. 500 mm FRANKE PAMIRA PMX 611 Altaan syvyys 155 mm. Satiinipinta Upotusaukko aukotuskuvan mukaan. Sama malli soveltuu oikea- ja vasenkätiseksi. Väh. 450 mm FRANKE DIANA DIX 660 Altaiden syvyydet 160/135 mm. Kaukosäädettävällä turbopohjaventtiilillä. Kaukosäätö 1 2 Väh.600 mm FRANKE DIANA DIX -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 ASTIAKORI DIANA DIX HUUIHTELUKULHO DIANA DIX

54 FRANKE -ALTAAT FRANKE DELTA DEX 210 Altaan syvyys 160 mm. Altaan asentaa tasovalmistaja. 1 Väh. 500 mm FRANKE DELTA MAX DEX Altaan syvyys 170 mm. Altaan asentaa tasovalmistaja. 1 Väh. 600 mm FRANKE RONDO ROX 210 Altaan syvyys 170 mm. Altaan asentaa tasovalmistaja. Väh. 500 mm FRANKE DELTA -LISÄVARUSTEET LISÄVARUSTE SOPII MALLEIHIN TUOTE NRO LVI-NRO 1 LEIKKUULAUTA DELTA DEX 210, DELTA MAX DEX

55 FRANKE-RULLAMATTO Franke-altaat FRANKE RULLAMATTO Sopii pakasteiden sulatukseen, herkän lasitavaran kuivaukseen, salaatin huuhtomiseen, jne. Rullattavissa pieneen tilaan. Voi käyttää vain osalla allasta tai esim. pöydällä. Koko 468 x 420 x 9 mm. Ruostumaton teräs (mustat osat silikonia, lämmön kesto +180 o C)

56 56

57 FRANKE CUBE JA EUROBIN -LAJITTELUJÄRJESTELMÄT FRANKE CUBE 30 Kahdella astialla Jäteastiat 2 x 15 l Avaus käsin Franke-lajittelujärjestelmät Väh. 300 mm FRANKE CUBE 41 Kolmella astialla Jäteastiat 2 x 8 l + 1 x 18 l Avaus käsin 335 Väh. 400 mm FRANKE CUBE 50 Kolmella astialla Jäteastiat 1 x 14 l + 2 x 8 l Avaus käsin 345 Väh. 500 mm FRANKE EUROBIN 60 Kolmella astialla Jäteastiat 2 x 10 l + 1 x 17 l + kansi Kansi tulee 1 x 10 l astiaan Avaus käsin Täysin ulosvedettävillä kiskoilla, kestävyys 40 kg Väh. 600 mm sisämitta FRANKE EUROBIN 80 Neljällä astialla Jäteastiat 2 x 10 l + 1 x 17 l + 1 x 21 l + kansi Kansi tulee 1 x 10 l astiaan Avaus käsin Täysin ulosvedettävillä kiskoilla, kestävyys 40 kg Väh. 800 mm sisämitta

58 FRANKE SORTTERI JA VARIO -LAJITTELUJÄRJESTELMÄT FRANKE SORTTERI 745 MOTION Kolmella astialla Jäteastiat: 2 x 8 l + 1 x 18 l Väh. 450 mm FRANKE SORTTERI 760 MOTION Neljällä astialla Jäteastiat: 2 x 8 l + 2 x 18 l Väh. 600 mm FRANKE VARIO 40 Kolmella astialla Jäteastiat: 2 x 8 l + 1 x 18 l + muovikaulus (asennus tandemboxin päälle) Lisävar. tarvikelaatikko sivukiskoilla Väh. 400 mm FRANKE VARIO 60 Kolmella astialla Jäteastiat: 2 x 8 l + 1 x 18 l + muovikaulus (asennus tandemboxin päälle). Lisävar. tarvikelaatikko sivukiskoilla. Muovikauluksessa sivuilla 2 kpl säilytyspaikkoja pulloille/pesuaineille. 58 Väh. 600 mm

59 FRANKE MINIKEITTIÖT JA LIESIPÖYDÄT FRANKE MINIKEITTIÖ Kuvassa vasenkätinen malli Liesipöytäyhdistelmään sisältyy jääkaappi, levyt 2 kpl 1500 W (230 V/16A). Tilantarve: leveys 1000 tai 1200 mm, korkeus 900 mm ja syvyys 600 mm. Saatavana myös aikakytkimellä mm leveässä mallissa ylivuodon ja pohjaventtiilin reikä lieden puolella. Franke Minikeittiöt ja liesipöydät 1000 mm: ok vk mm: ok vk FRANKE TRIPLEX -KEITTIÖ ILMAN LIESIÄ Yhdistelmä voidaan toimittaa myös ilman liesilevyjä, jolloin se on varustettu Tuula- tai Nestori-pöydällä (kts. pesu pöydät). Mitat: 1000 mm tai 1200 mm, korkeus 850 mm, syvyys 600 mm. Tason vahvuus 30 mm mm: Tuula ok Tuula vk mm: Tuula ok Tuula vk Nestori ok Nestori vk FRANKE DUPLEX -LIESIPÖYTÄ Kuvassa vasenkätinen malli Keittolevyt 2 x 1500 W (230 V/16A). Saatavana myös aikakytki mellä mm leveässä mallissa ylivuodon ja pohjaventtiilin reikä lieden puolella mm: ok vk mm: ok vk

60 FRANKE CRYSTAL -LIEDET UUTUUS! Kalusteisiin sijoitettava induktio keittotaso INDUKTIO LIESI 60 CM Musta Liesiä 4 kpl Ohjaus lasia koskettamalla Jälkilämmön tunnistus Lämmön tehostus Lapsilukko Ajastin Induktio liedet 4 x 160 mm, 1400 W 580 x 510 x 50 mm Upotusaukko: 565 x 495 mm UUTUUS! CRYSTAL BLACK 60 CM Musta Polttimia 4 kpl Pullokaasulle (saatavana myös maakaasulle). Liekinvarmistin. 590 x 510 x 30 mm Upotusaukko: 560 x 480 mm UUTUUS! CRYSTAL BLACK 120 CM Musta Polttimia 4 kpl Pullokaasulle (saatavana myös maakaasulle). Liekinvarmistin x 410 x 30 mm Upotusaukko: 1140 x 380 mm UUTUUS! CRYSTAL WHITE 120 CM Valkoinen Polttimia 4 kpl Pullokaasulle (saatavana myös maakaasulle). Liekinvarmistin x 410 x 30 mm Upotusaukko: 1140 x 380 mm

61 Franke-liedet FRANKE DOMINO -SARJA TUOTEKUVA/NIMI TUOTE NRO LVI-NRO TUOTEKUVA/NIMI TUOTE NRO LVI-NRO KAASULIESI Polttimia 1 kpl Pullokaasulle (saatavana myös maakaasulle). Liekinvarmistin. 510 x 300 x 30 mm Upotusaukko: 250x480 mm KERAAMINEN LIESI ø 140 mm 1200 W ø 160 mm 1500 W 230 V/16 A 510 x 300 x 30 mm Upotusaukko: 250x480 mm KAASULIESI Polttimia 2 kpl Pullokaasulle (saatavana myös maakaasulle). Liekinvarmistin. 510 x 300 x 30 mm Upotusaukko: 250x480 mm SÄHKÖLIESI ø 145 mm 1000 W ø 180 mm 2000 W 230 V/16 A 510 x 300 x 30 mm Upotusaukko: 250x480 mm

62 FRANKE KODINHOITOALTAAT FRANKE PIKKU-TIIRA Altaan syvyys 240 mm. Upotusaukko mittakuvan mukaan. Vesilukko, ylijuoksupohjaventtiili, tulppa ketjuineen, kiinnikkeet Väh. 500 mm loveamalla FRANKE TIIRA Altaan syvyys 230 mm. Upotusaukko mittakuvan mukaan. Varusteet: vesilukko, ylijuoksupohjaventtiili, tulppa ketjuineen, kiinnikkeet Väh. 600 mm 62

63 FRANKE KODINHOITOALTAAT FRANKE TASO-TIIRA Altaan syvyys 240 mm. Upotusaukko mittakuvan mukaan. Varusteet: Vesilukko, ylijuoksupohjaventtiili, tulppa ketjuineen, kiinnikkeet. Franke kodinhoitoaltaat Väh. 500 mm ok vk FRANKE PIKKU-PÄIJÄNNE Seinään kiinnitettävä. Altaan syvyys 240 mm. Varusteet: Yijuoksupohjaventtiili, tulppa ketjuineen, vesilukko, kiinteät kannakkeet FRANKE PÄIJÄNNE Seinään kiinnitettävä. Altaan syvyys 230 mm. Varusteet: Ylijuoksupohjaventtiili, tulppa ketjuineen, vesilukko, kiinteät kannakkeet FRANKE INARI-ALLASTASO Mitat 1000 x 600 x 230 mm. Varusteet: Vesilukko, ylijuoksupohjaventtiili, tulppa ketjuineen. Saatavana asiakkaan mitoilla. ok vk Väh. 600 mm HOITOAINEET PUHDISTUSAINE TWISTER RST-altaat TWISTER MYYNTIPAKKAUS 12 kpl CLEAN ONE 100 ml suihkepullo CLEAN ONE 12 x100 ml

64 64

65 Liesikuvut

66 EASY CLEANTM PUHDISTUKSEN HELPPOUTTA Easy CleanTM on mullistava ja ainutlaatuinen ratkaisu moottorin irroittamiseen liesikuvusta. Sen ansiosta tuuletin on helppo puhdistaa liasta ja rasvasta. Koneen irrottamisen jälkeen voidaan myös ilmastointikanavaa puhdistaa tämä merkitsee sekä hygienisyyttä että paloturvallisuutta. Näin puhdistat: Työkaluja ei tarvita. Kaikki sähköliitännät ovat maadoitettuja. Poista suodatin ja irroita päävirtajohto. Aukaise pidikkeet kääntämällä niitä. 66 Laske moottoripaketti alas. Irroita suojukset sekä siipipyörä. Laita siipipyörä ja suojukset astianpesukoneeseen. Myös metallinen suodatin voidaan pestä astianpesukoneessa.

67 Tekniset tiedot ILMANVAIHTOJÄRJESTELMÄT A Asunnossa on liesituuletinta varten erillinen hormi ulos. C Asunnossa ei ole hormia liesituuletinta varten. Suodatettu ilma palautuu huonetilaan. B1 Asuntokohtainen huippuimuri tai hormipuhallin vain keittiökäryjen poistoa varten. B2 Talossa keskitetty ilmanvaihto, jota säädetään muualta kuin liesikuvusta (useimmiten kerrostalossa). B3 Asuntokohtainen koneellinen ilmanpoisto, jota ohjataan liesikuvusta. B4 Asuntokohtainen koneellinen tulo- ja poistoilmanvaihto lämmöntalteenottojärjestelmällä (LTO). Liesikupu omalla moottorilla Valot Rasvasuodatin Tehonsäätö Vedonestoläppä Tilausmenettely Liesikupu omalla moottorilla Valot Rasvasuodatin Aktiivihiilisuodatin Tehonsäätö Vedonestoläppä Kupuja tilattaessa on mainittava: mallinumero leveys ja korkeus materiaali/väri koneisto/ilmanvaihtojärjestelmä Liesikuvussa tehon säätö huippuimurille/ hormipuhaltimelle Valot Rasvasuodatin Vedonestoläppä Valot Rasvasuodatin Ajastimella varustettu sulkuläppä (osassa mallistoa metallinen) Liesikuvussa tehon säätö huippuimurille/ hormipuhaltimelle Valot Rasvasuodatin Sulkuläppä Mahdollisuus sulkea imu keittiöstä ja tehostaa kosteiden ja yleisten tilojen ilmanpoistoa. 0-asento valittavissa. Käy myös B1 järjestelmään. Liesikuvusta ohjataan ilmanvaihtokonetta Tehonsäätö Valot Rasvasuodatin Sulkupelti, joka avataan ruoanlaiton ajaksi tehostamaan käryjen poistoa keittiöstä. 0-asento valittavissa. Käy myös B1 ja B3 järjestelmiin. 67

68 68

69 FRANKE UP&DOWN -LIESIKUPU UUTUUS! FRANKE UP&DOWN SAAREKEMALLI Materiaali rst/lasi Järjestelmä C Säätö Kaukosäätö Nopeudet 3+intensiiviteho Moottorin teho 250 W Äänitaso db(a) IEC min 49, max 68 Imuteho m3/h IEC61591 min 230, max 520, (ø 150 mm) Valot Led-valot 2x4 W 6x7 W energialamput Kaukosäätö vakiovarusteena Franke liesikupu Up&Down APOLLO valo-osa Up & Down kupuun JUPITER valo-osa Up & Down kupuun AKTIIVIHIILISUODATIN Katso lisävarusteet s

70 70

71 FRANKE LIESIKUVUT NEPTUNE JA CRONOS UUTUUS! FRANKE NEPTUNE 90 CM SAAREKEMALLI Materiaali rst rst/lasi Järjestelmä A, C Säätö elektroninen Nopeudet 3+intensiiviteho Moottori HIP Easy Clean Äänitaso db(a) IEC min 51, max 65 Imuteho m 3 /h IEC61591 min 240, max 430 Valot 2x20 W halogen Franke liesikupu Neptune ja Cronos UUTUUS! FRANKE CRONOS KULMAMALLI Materiaali rst Järjestelmä A, C Säätö painonapit 4 Nopeudet 3+intensiiviteho Moottori 205 W Äänitaso db(a) IEC min 50, max 68 Imuteho m 3 /h IEC61591 min 300, max 660 Valot 4x20 W halogen AKTIIVIHIILISUODATIN (A, C) Katso lisävarusteet s

72 72

73 FRANKE SLIDE LIESIKUPU-UUTUUS UUTUUS! FRANKE SLIDE 90 CM SEINÄMALLI Materiaali rst/musta lasi, rst/valkea lasi Järjestelmä A, C Säätö elektroninen Nopeudet 3+intensiiviteho Moottori HIP Easy Clean Äänitaso db(a) IEC min 47, max 66 Imuteho m 3 /h IEC61591 min 230, max 510 Valot 2x20 W halogen Franke liesikuvut seinä- ja saarekemallit rst/valkea lasi rst/musta lasi AKTIIVIHIILISUODATIN (A, C) Katso lisävarusteet s

74 74 Franke liesikuvut seinä- ja saarekemallit

75 FRANKE LUMIAIR JA CHEF -LIESIKUVUT FRANKE LUMIAIR 86 CM SAAREKEMALLI Materiaali rst/valk. muovi Järjestelmä C Säätö painonapit Nopeudet 3 Moottori EBM Äänitaso db(a) Valot 2x50 W halogen +4 x 9 W loisteputki Sähköliitäntä 230 V suojamaadoitus Franke liesikuvut seinä- ja saarekemallit FRANKE CHEF 90 CM SEINÄMALLI Materiaali rst Järjestelmä A, C Säätö elektroninen Nopeudet 3 + intensiiviteho Moottori HIP Easy Clean Äänitaso db(a) IEC min 49, max 64, int. 67 Imuteho m 3 /h IEC61591 min 255, max 500, int. 575 (ø 150 mm) Valot 2x20 W halogen Sähköliitäntä 230 V suojamaadoitus AKTIIVIHIILISUODATIN (A, C) 3 AKTIIVIHIILISUODATIN IN 10 HORMIN JATKOKAPPALE Katso lisävarusteet s

76 FRANKE SWING JA LUNAR -LIESIKUVUT FRANKE SWING 90 CM SEINÄMALLI Materiaali Lasi/rst Järjestelmä A, C Säätö elektroninen, hipaisunäpp. Nopeudet 8 + intensiiviteho Moottori EBM pro Äänitaso db(a) IEC min 42, max 66, int. 72 Imuteho m 3 /h IEC61591 min 190, max 700, int. 850 (ø 150 mm) Valot 2x20 W halogen, himmennystoiminnolla Sähköliitäntä 230 V suojamaadoitus FRANKE LUNAR 60 CM, 90 CM SEINÄMALLI Materiaali rst Järjestelmä A, C Säätö painonapit Nopeudet 3 Moottori HIP Easy Clean Äänitaso db(a) IEC min 53, max 69 Imuteho m 3 /h IEC61591 min 305, max 685 (ø 150 mm) Valot 2x20 W halogen Sähköliitäntä 230 V suojamaadoitus 60 cm cm

77 FRANKE JOY -LIESIKUPU FRANKE JOY 60 CM SEINÄMALLI Materiaali rst Järjestelmä A, C Säätö painonapit Nopeudet 3 Moottori K 40 Äänitaso db(a) IEC min 53, max 67 Imuteho m 3 /h IEC61591 min 230, max 430 (ø 150 mm) Valot 2 x 40 W hehkulamput Sähköliitäntä 230 V suojamaadoitus Franke liesikuvut seinä- ja saarekemallit AKTIIVIHIILISUODATIN AKTIIVIHIILISUODATIN 8 KAUKOSÄÄTÖ 10 HORMIN JATKOKAPPALE Katso lisävarusteet s

78 78

79 FRANKE OPAL SEINÄMALLIT FRANKE OPAL 60 CM, 90 CM SEINÄMALLI 60 cm Materiaali rst/lasi Järjestelmä A, C Säätö painonapit Nopeudet 3 Moottori K40 Easy Clean Äänitaso db(a) min 52, max 69 Imuteho m 3 /h IEC61591 min 275, max 585 Valot 2x20 W halogen Sähköliitäntä 230 V suojamaadoitus Franke liesikuvut seinä- ja saarekemallit 90 cm Materiaali rst/lasi Järjestelmä A, C Säätö elektroninen Nopeudet 3+intensiiviteho Moottori HIP Easy Clean Äänitaso db(a) IEC min 51, max 63, int. 67 Imuteho m 3 /h IEC61591 min 260, max 460, int. 580 (ø 150 mm) Valot 2x20 W halogen Sähköliitäntä 230 V suojamaadoitus cm cm FRANKE OPAL 762/60 CM, 90 CM SEINÄMALLI Materiaali rst/lasi Järjestelmä B2, B4 Säätö painonapit Nopeudet 3 (B4) Valot 2x20 W halogen Sähköliitäntä 230 V suojamaadoitus (B2) Kiinteä sähköliitäntä (B4) Säädettävä moottoroitu sulkupelti 9 Järjestelmä B2 60 cm cm Järjestelmä B4 60 cm cm B4 sopii myös B3- ja B1-järjestelmiin 2 AKTIIVIHIILISUODATIN (A, C) 10 HORMIN JATKOKAPPALE Katso lisävarusteet s

80 FRANKE OPAL SAAREKEMALLIT FRANKE OPAL 90 CM SAAREKEMALLI Materiaali rst/lasi Järjestelmä A, C Säätö elektroninen Nopeudet 3+intensiiviteho Moottori HIP Easy Clean Äänitaso db(a) IEC min 51, max 63, int. 67 Imuteho m3/h IEC61591 min 260, max 460, int. 580 (ø 150 mm) Valot 4x20 W halogen Järjestelmä A, C FRANKE OPAL 772/90 CM SAAREKEMALLI Materiaali rst/lasi Järjestelmä B2, B4 Säätö painonapit Nopeudet 3 (B4) Valot 4x20 W halogen Sähköliitäntä 230 V suojamaadoitus (B2) Kiinteä sähköliitäntä (B4) Säädettävä moottoroitu sulkupelti B4 sopii myös B3- ja B1-järjestelmiin Järjestelmä B Järjestelmä B

81 FRANKE STIL SEINÄ- JA SAAREKEMALLI FRANKE STIL 60 CM, 90 CM SEINÄMALLI Materiaali rst Järjestelmä A, B2, B4 Säätö painonapit Nopeudet EVL+3+ intensiivi (A), 3 (B4) Moottori HIP Easy Clean (A) Äänitaso db(a) IEC min 35, max 72 (A) Imuteho m 3 /h IEC61591 min 105, max 630 (A) Valot 2x20 W halogen Sähköliitäntä 230 V suojamaadoitus A, C, B2 Kiinteä sähköliitäntä B4 Säädettävä moottoroitu sulkupelti (B2, B4) Franke liesikuvut seinä- ja saarekemallit 2 10 B4 sopii myös B3- ja B1-järjestelmiin Järjestelmä A rst 60 cm cm Järjestelmä B2 rst 60 cm cm Järjestelmä B4 rst 60 cm cm A, C B2, B4 FRANKE STIL 90 CM SAAREKEMALLI Materiaali rst Järjestelmä B2, B4 Säätö painonapit Nopeudet 3 (B4) Valot 4 x 20 W halogen Sähköliitäntä 230 V suojamaadoitu (B2) Kiinteä sähköliitäntä (B4) Säädettävä moottoroitu sulkupelti B4 sopii myös B3- ja B1-järjestelmiin 10 Järjestelmä B Järjestelmä B AKTIIVISUODATIN (A, C) 10 7 HORMIN JATKOKAPPALE 11 8 HORMIN JATKOKAPPALE SAAREKE Katso lisävarusteet s

82 82

83 FRANKE TENDER -SEINÄMALLI FRANKE TENDER 60 CM, 70 CM, 90 CM SEINÄMALLI Järjestelmä A, C, B2, B3, B4 Säätö painonapit (A, C, B4) Nopeudet EVL+3+intensiiviteho (A ja C), 3 (B4) Moottori HIP Easy Clean (A, C) Äänitaso db(a) IEC min 37, max 72 (A ja C) Imuteho m 3 /h IEC61591 min 125, max 675 (A ja C) Valaistus 2 x 20 W halogen Sähköliitäntä 230 V, suojamaadoitus A, B2 Kiinteä sähköliitäntä B4 Säädettävä moottoroitu sulkupelti (B2, B4) Franke liesikuvut seinä- ja saarekemallit B4 sopii myös B3- ja B1-järjestelmiin Järjestelmä A,C rst 60 cm cm cm valkoinen 60 cm cm cm musta 60 cm cm cm Järjestelmä B2 rst 60 cm cm cm valkoinen 60 cm cm Järjestelmä B3 rst 60 cm cm cm valkoinen 60 cm cm cm Järjestelmä B4 rst 60 cm cm cm AKTIIVIHIILISUODATIN 12 HORMIN JATKOKAPPALE Katso lisävarusteet s

84 FRANKE FORMAT 45 SEINÄ- JA SAAREKEMALLIT FRANKE FORMAT CM SEINÄ- / SAAREKEMALLI Materiaali rst Järjestelmä A, C Säätö painonapit Nopeudet 3 Moottori HIP Easy Clean Äänitaso db(a) IEC min 52, max 69 Imuteho m 3 /h IEC61591 min 275, max 585, (ø 150 mm) Valot 2x20 W halogen Valot saarekemalli 4x20 W halogen Sähköliitäntä 230 V suojamaadoitus Seinä Saareke

85 FRANKE CLASSY JA SIRIO -SEINÄMALLIT FRANKE GLASSY 60 CM, 90 CM SEINÄMALLI Materiaali rst/lasi Järjestelmä A, C Säätö painonapit Nopeudet 3 Moottori HIP Easy Clean Äänitaso db(a) IEC min 52, max 69 Imuteho m 3 /h IEC61591 min 273, max 585, (ø 150 mm) Valot 2x20 W halogen Franke liesikuvut seinä- ja saarekemallit 60 cm cm FRANKE SIRIO 60 CM, SEINÄMALLI Materiaali rst Järjestelmä A, C Säätö painonapit Nopeudet 3 Moottori K50 Äänitaso db(a) IEC min 53, max 69 Imuteho m 3 /h IEC61591 min 385, max 685, (ø 150 mm) Valot 2x40 W hehkulamp cm AKTIIVISHIILIUODATIN (A, C) 4 AKTIIVISHIILIUODATIN 10 HORMIN JATKOKAPPALE 11 HORMIN JATKOKAPPALE Katso lisävarusteet SAAREKE s

86 86

87 FRANKE TUNNEL SEINÄ- JA SAAREKEMALLIT FRANKE TUNNEL SEINÄMALLI 37 CM Materiaali rst Järjestelmä A, C Säätö elektroninen Nopeudet 3+intensiiviteho Moottori Energy 800 Äänitaso db(a) IEC min 47, max 63, int. 67 Imuteho m 3 /h IEC61591 min 250, max 500, int. 590 (ø 150 mm) Valot 2x20 W halogen himmennystoiminnolla Sähköliitäntä 230 V suojamaadoitus Franke liesikuvut seinä- ja saarekemallit FRANKE TUNNEL SAAREKEMALLI 37 CM Materiaali rst Järjestelmä A, C Säätö elektroninen Nopeudet 4+intensiiviteho Moottori EBM Pro Äänitaso db(a) IEC min 45, max 65, int. 69 Imuteho m 3 /h IEC61591 min 260, max 590, int. 710 (ø 150 mm) Valot 2x20 W halogen AKTIIVIHIILISUODATIN (A, C) 8 KAUKOSÄÄDIN 9 LASILEVY Katso lisävarusteet s

88 88

89 FRANKE KARTANO 1 JA KARTANO 69 SEINÄMALLIT FRANKE KARTANO 1 50 cm (lyhyt) cm (pitkä) cm (lyhyt) cm (pitkä) Franke liesikuvut seinä- ja saarekemallit Sisustakupu (tilattava erikseen, kts. s ) Järjestelmä A F B2 F B3 F B4 (LTO-ohjauksella) Teleskooppiputki (lyhyt /pitkä = oma koodi Korkeusalue: - leveys 600 mm: lyhyt mm tai pitkä mm FRANKE KARTANO cm cm Sisustakupu (tilattava erikseen, kts. s ) Järjestelmä A F B2 F B3 F B4 (LTO-ohjauksella) AKTIIVIHIILISUODATIN Katso lisävarusteet s

90 FRANKE KARTANO 60, 80 SEINÄMALLIT FRANKE KARTANO 60, cm (lyhyt) cm (pitkä) cm (lyhyt) cm (pitkä) Sisustakupu (tilattava erikseen, kts. s ) Järjestelmä A F B2 F B3 F B4 (LTO-ohjauksella) Teleskooppiputki (pitkä/lyhyt = oma koodi) Korkeusalue: - leveys 600 mm: lyhyt mm tai pitkä mm - leveys 800 mm: lyhyt mm tai pitkä mm FRANKE KARTANO 79 SAAREKEMALLI 65 cm cm Sisustakupu (tilattava erikseen, kts. s ) Järjestelmä A F B2 F B3 F B4 (LTO-ohjauksella) Huom. hormiputki kiinteä 1-osainen, ei saatavana jatkoputkea 5 5 AKTIIVIHIILISUODATIN

91 FRANKE KARTANO 11 PUULIEDELLE, SOLARIS-KULMAMALLI FRANKE KARTANO 11 PUULIEDELLE Materiaali rst, Järjestelmä A, B1, B2 Säätö kiertokytkin Nopeudet 3 Moottori 70 W Äänitaso max 58 db/a Valot 2x35 W halogen Huom. arvot A järjestelmälle Franke liesikuvut seinä- ja saarekemallit 80 cm 100 cm 120 cm 130 cm 140 cm 150 cm 160 cm Kokonaiskorkeus teleskooppiputki mm tai mm FRANKE SOLARIS KULMAMALLI Materiaali rst Järjestelmä A, C Säätö painonapit Nopeudet 3 Moottori HIP Easy Clean Äänitaso db(a) IEC min 52, max 69 Imuteho m 3 /h IEC61591 min 275, max 585 (ø 150 mm) Valot 4x20 W halogen AKTIIVIHIILISUODATIN Katso lisävarusteet s

92 92

93 FRANKE CLASSIC -LIESITUULETTIMET Keittiökalusteisiin asennettavat mallit UUTUUS! FRANKE OPTIMA SEINÄMALLI Materiaali rst Järjestelmä A, C Säätö elektroninen Nopeudet 3+intensiiviteho Moottorin teho 360 W Äänitaso db(a) 66 (intensiiviteho) 65 (max. nopeus) Imuteho m3/h IEC (intensiivi), 520 (max), (ø 150 mm) Valot 2x20 W halogen Franke Classic-liesituulettimet, -kuvut ja sisustakuvut AKTIIVIHIILISUODATIN Katso lisävarusteet s

94 FRANKE CLASSIC -LIESITUULETTIMET Keittiökalusteisiin asennettavat mallit FRANKE F CM, 60 CM Materiaali rst Järjestelmä A, B2, B4 Säätö elektroninen (A) Nopeudet 4 + intensiiviteho (A) 3 (B4) Moottori Easy Clean moottoripaketti (A) Äänitaso min 29, max 67 db(a) (A) Imuteho m 3 /h IEC61591 (A) min 120, max 650 (ø 160 mm) Valot 2x20 W halogen (A, B2, B4) Sähköliitäntä 230 V suoja maadoitus (A, B2) Kiinteä sähköliitäntä (B4) Säädettävä moottoroitu sulkupelti (B2, B4) B4 sopii myös B3- ja B1-järjestelmiin A 50 cm A 60 cm B2 60 cm B4 60 cm Järjestelmä A, C Järjestelmä B2, B4 FRANKE F CM, 60 CM Materiaali valk. Järjestelmä A Säätö kiertokytkin Nopeudet 3 Moottori Äänitaso db(a) IEC min 43, max 61 Imuteho m 3 /h IEC61591 min 185, max 385 (ø 125 mm) Valot 9 tai 11 W loisteputki Sähköliitäntä 230 V suojamaadoitus 50 cm cm

95 FRANKE CLASSIC -LIESITUULETTIMET Keittiökalusteisiin asennettavat mallit FRANKE F CM, 60 CM Materiaali valk. Järjestelmä A, C Aktiivihiilisuodatin sis. toimitukseen Säätö liukukytkin Nopeudet 3 Äänitaso db(a) IEC max 58 Imuteho m 3 /h IEC61591 max 170 Valot 40 W hehkulamppu Sähköliitäntä 230 V suojamaadoitus Franke Classic-liesituulettimet, -kuvut ja sisustakuvut 50 cm cm FRANKE F CM Materiaali rst Järjestelmä A Säätö kiertokytkin Nopeudet 5 Moottori Äänitaso min 32, max 61 db(a) Imuteho m 3 /h IEC61 min 185, max 385 Valot 11 W loisteputki Sähköliitäntä 230V suojamaadoitus

96 FRANKE CLASSIC -LIESITUULETTIMET Keittiökalusteisiin asennettavat mallit FRANKE F CM, 60 CM Materiaali valk. Järjestelmä C Säätö kiertokytkin Nopeudet 3 Moottori Äänitaso min 49, max 58 db(a) Imuteho m 3 /h IEC61 min 130, max 200 Valot 9 tai 11 W loisteputki Sähköliitäntä 230 V suojamaadoitus 50 cm cm FRANKE F CM, 60 CM Materiaali rst, valkoinen Järjestelmä B2, B3 Nopeudet 3 (B3) Valaistus 9 W loisteputki Sähköliitäntä 230 V suojamaadoitus Kiinteä sähköliitäntä (B3) Muovinen sulkuläppä B3 sopii myös B1 järjestelmään Järjestelmä B2 60 cm rst cm valk cm valk Järjestelmä B3 60 cm rst cm valk cm valk
