1 Liesikuvut Liesituulettimet /

2 Puhtaasti raikkaampi sisäilma SAVO-liesituulettimet ovat laadukas ratkaisu keittiöön. Tarjoamme monipuolisen malliston, josta löytyy luotettavia vaihtoehtoja vaativiinkin tarpeisiin. ASC-automaattitoiminto tunnistaa käryn, höyryn sekä kaasun ja käynnistyy sekä pysähtyy automaattisesti. Käyttömukavuutta Säädettävä ASC tunnistaa ruuan valmistuksessa syntyvät käryt ja säätelee ilmanpoistoa tarpeen mukaan - automaatiikan ansiosta liesi tuuletin käy aina oikealla teholla. Säästöä ASC pienentää kodin energiankulutusta, sillä se estää liesituulettimen hukkakäytön - tunnistin mittaa ilman laatua 10 sekunnin välein ja kytkee tuulettimesta automaattisesti virran pois, kun ilmanpoisto ei ole enää tarpeen. Turvallisuutta ASC-liesituulettimen tunnistin reagoi herkästi myös kaasuihin ja vesihöyryyn parantaen kodin turvallisuutta. SAVOmallistoon kuuluu ainutlaatuinen SAVO-SAFERA -liesivahti, joka ennaltaehkäisee liesipaloja. 02

3 Valitse Design Ajanmukaisesta mallistostamme löytyy tyylikäs vaihtoehto jokaiseen keittiöön. Katso mallisto sivuilta Materiaali SAVO-mallistossa on tarjolla useita väri- ja materiaalivaihtoehtoja: RST, lasi, maalattu musta ja valkoinen. Katso mallisto sivuilta 6-22 ja valitse keittiöösi sopivin. Asennustapa Seinämalli (C/CH -mallit) Saarekemalli (I/IH -mallit) Kattomalli (R/RH-mallit) Pöytämalli (T-mallit) Integroitava malli (P/PH ja G/GH -mallit) Kalusteisiin asennettava malli (F/FH -mallit) Talotekniikka SAVO-mallistosta löytyy ratkaisu jokaiselle talotekniikalle. Katso lisää ilmanvaihtojärjestelmistä sivulta 4. Liesivahti SAVO-liesituulettimiin ja kupuihin voit valita ainutlaatuisen liesiturvaratkaisun juuri tarpeidesi mukaan. Katso lisää SAFERA-liesivahdista sivuilta 4-5. Tekniset tiedot ja takuuehdot löydät tarkemmin kotisivuiltamme: Merkkien selitykset Suositeltava poistokanavan halkaisija / ASC-automatiikka Tuote on varustettu säädettävällä ASC-automatiikalla. Kosteiden tilojen ilmanvaihdon tehostus Kupu on mahdollista varustaa erikseen tilattavalla SAVO-säätöventtiilillä. Etupaneeli Symbolin poikkileikkaus kertoo tuotteen etupaneelin muodon. TM-Rakennusmaailman testivoitto * Tuote on saavuttanut TM-Rakennusmaailman testivoiton. Tutustu testitulokseen osoitteessa: * TKK LVI ja Työtehoseura. Huom! Esitteessä mainitut ilman virtausarvot (m 3 /h) perustuvat normiin IEC EN A1. 04 /

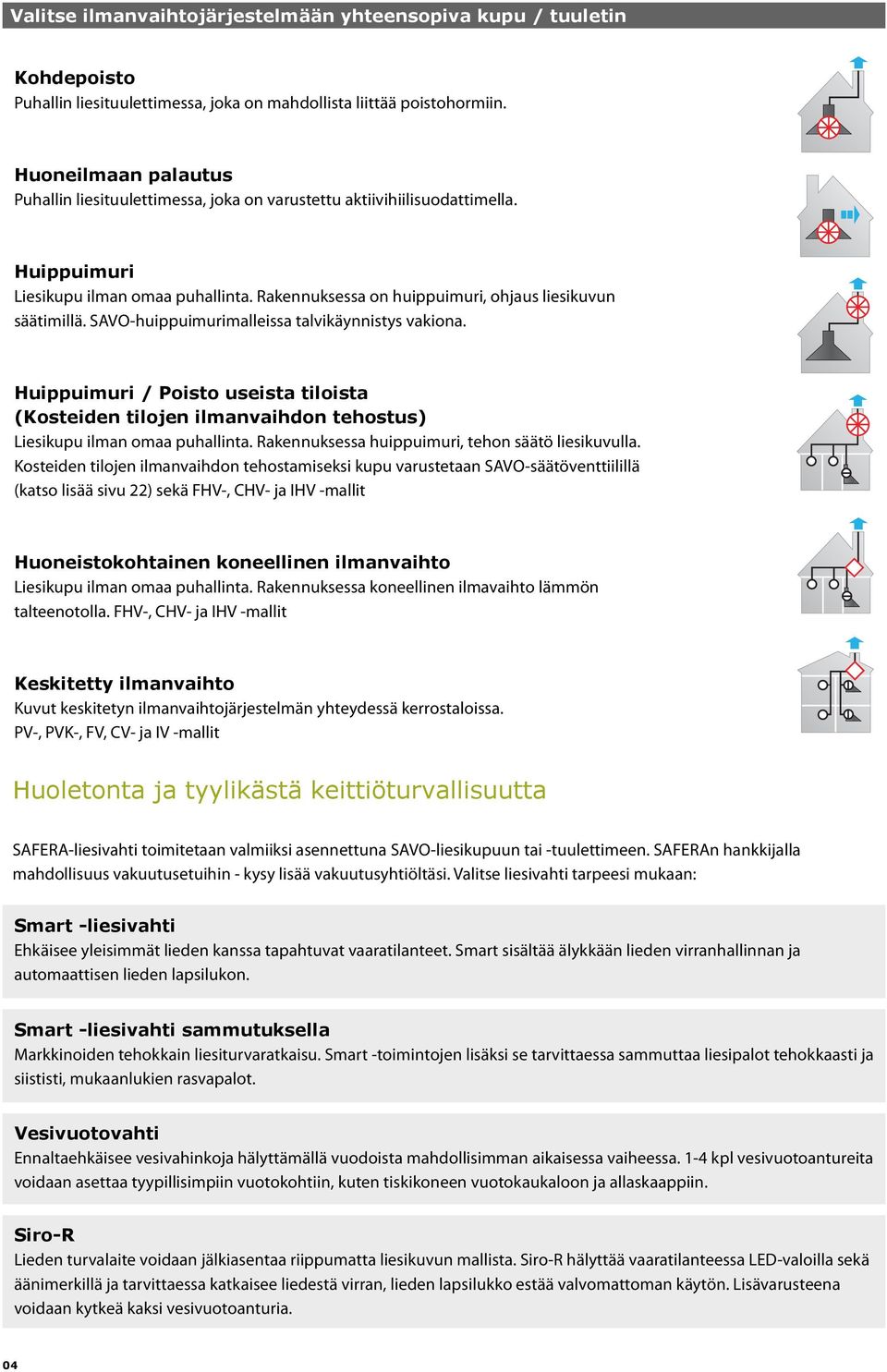

4 Valitse ilmanvaihtojärjestelmään yhteensopiva kupu / tuuletin Kohdepoisto Puhallin liesituulettimessa, joka on mahdollista liittää poistohormiin. Huoneilmaan palautus Puhallin liesituulettimessa, joka on varustettu aktiivihiilisuodattimella. Huippuimuri Liesikupu ilman omaa puhallinta. Rakennuksessa on huippuimuri, ohjaus liesikuvun säätimillä. SAVO-huippuimurimalleissa talvikäynnistys vakiona. Huippuimuri / Poisto useista tiloista (Kosteiden tilojen ilmanvaihdon tehostus) Liesikupu ilman omaa puhallinta. Rakennuksessa huippuimuri, tehon säätö liesikuvulla. Kosteiden tilojen ilmanvaihdon tehostamiseksi kupu varustetaan SAVO-säätöventtiilillä (katso lisää sivu 22) sekä FHV-, CHV- ja IHV -mallit Huoneistokohtainen koneellinen ilmanvaihto Liesikupu ilman omaa puhallinta. Rakennuksessa koneellinen ilmavaihto lämmön talteenotolla. FHV-, CHV- ja IHV -mallit Keskitetty ilmanvaihto Kuvut keskitetyn ilmanvaihtojärjestelmän yhteydessä kerrostaloissa. PV-, PVK-, FV, CV- ja IV -mallit Huoletonta ja tyylikästä keittiöturvallisuutta SAFERA-liesivahti toimitetaan valmiiksi asennettuna SAVO-liesikupuun tai -tuulettimeen. SAFERAn hankkijalla mahdollisuus vakuutusetuihin - kysy lisää vakuutusyhtiöltäsi. Valitse liesivahti tarpeesi mukaan: Smart -liesivahti Ehkäisee yleisimmät lieden kanssa tapahtuvat vaaratilanteet. Smart sisältää älykkään lieden virranhallinnan ja automaattisen lieden lapsilukon. Smart -liesivahti sammutuksella Markkinoiden tehokkain liesiturvaratkaisu. Smart -toimintojen lisäksi se tarvittaessa sammuttaa liesipalot tehokkaasti ja siististi, mukaanlukien rasvapalot. Vesivuotovahti Ennaltaehkäisee vesivahinkoja hälyttämällä vuodoista mahdollisimman aikaisessa vaiheessa. 1-4 kpl vesivuotoantureita voidaan asettaa tyypillisimpiin vuotokohtiin, kuten tiskikoneen vuotokaukaloon ja allaskaappiin. Siro-R Lieden turvalaite voidaan jälkiasentaa riippumatta liesikuvun mallista. Siro-R hälyttää vaaratilanteessa LED-valoilla sekä äänimerkillä ja tarvittaessa katkaisee liedestä virran, lieden lapsilukko estää valvomattoman käytön. Lisävarusteena voidaan kytkeä kaksi vesivuotoanturia. 04

5 Liesivahti Pistorasia liesivahdille Liesivahdin käyttöpaneeli GOLD 2010 Langaton yhteys Virranhallinta yksikkö Vesivuotoanturi SIRO-R jälkiasennettava liesivahti SAVO C-6109-S/ASC sammuttava liesivahti 04 /

6 Pöytämallit T-9209-S cm RST Hiilisuodatin HS-26/varaosa Sisältää hiilisuodattimen T-9109-S cm RST/lasi Hiilisuodatin HS-26/varaosa Sisältää hiilisuodattimen T-9309-B cm Musta/lasi Hiilisuodatin HS-30/varaosa Sisältää hiilisuodattimen Kattomallit R-9511-S cm RST RH-9511-S* 110cm RST Lasisarja R/RH-9511 lasi * Huom! Suositellaan käytettäväksi yhdessä SAVO-kanavapuhaltimen kanssa. 06

7 Seinämallit omalla moottorilla C-6906-B cm Musta/lasi C-6908-B cm Musta/lasi Yläputkisarja C-69 Musta Hiilisuodatin HS-29/varaosa Sisältää hiilisuodattimen C-6906-W cm Valkoinen/lasi C-6908-W cm Valkoinen/lasi Yläputkisarja C-69 Valkoinen Hiilisuodatin HS-29/varaosa Sisältää hiilisuodattimen KITE cm Musta/lasi KITE small cm Musta/lasi Yläputkisarja KITE RST Hiilisuodatin HS-25/varaosa Sisältää hiilisuodattimen KITE cm Valkoinen/lasi KITE small cm Valkoinen/lasi Yläputkisarja KITE RST Hiilisuodatin HS-25/varaosa Sisältää hiilisuodattimen C-6706-S cm RST/musta lasi C-6708-S cm RST/musta lasi Putkisarja C-67 RST Hiilisuodatin HS-25/varaosa C-7604-S/ASC cm RST Hiilisuodatin HS-22 Sisältää hiilisuodattimen. 04 /

8 Seinämallit omalla moottorilla C-5706-S/ASC cm RST C-5709-S/ASC cm RST C-5206-S/ASC cm RST C-5209-S/ASC cm RST C-5206-B/ASC cm Musta C-5209-B/ASC cm Musta C-5206-W/ASC cm Valkoinen C-5209-W/ASC cm Valkoinen C-5506-S/ASC cm RST C-5509-S/ASC cm RST C-5506-W/ASC cm Valkoinen C-5509-W/ASC cm Valkoinen 08

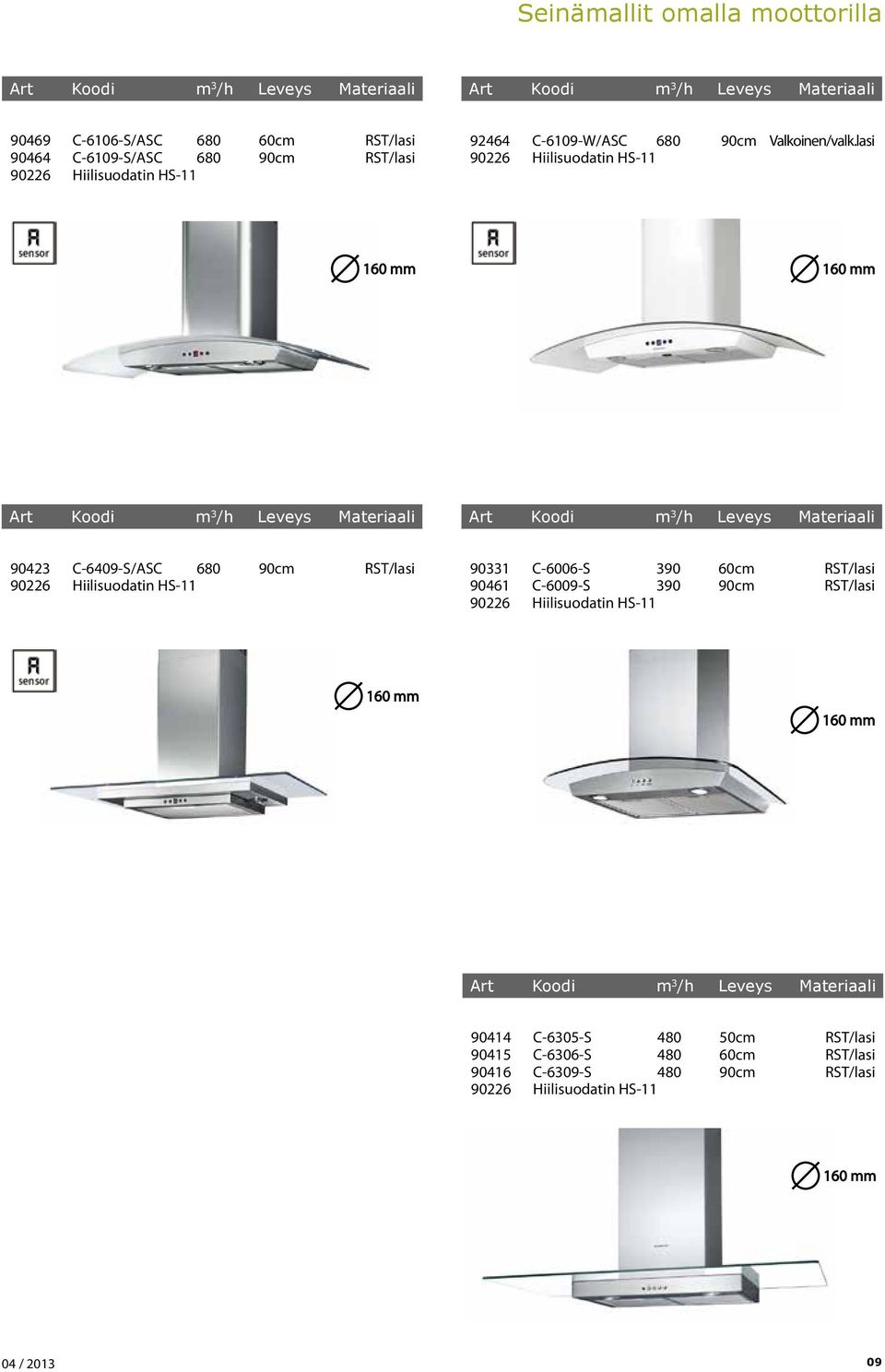

9 Seinämallit omalla moottorilla C-6106-S/ASC cm RST/lasi C-6109-S/ASC cm RST/lasi C-6109-W/ASC cm Valkoinen/valk.lasi C-6409-S/ASC cm RST/lasi C-6006-S cm RST/lasi C-6009-S cm RST/lasi C-6305-S cm RST/lasi C-6306-S cm RST/lasi C-6309-S cm RST/lasi 04 /

10 Seinämallit omalla moottorilla C-5106-S* cm RST C-5106-S/ASC cm RST Hiilisuodatin HS C-5409-S/ASC cm RST Hiilisuodatin HS-12 *Ei ASC-malli C-4105-S cm RST C-4106-S cm RST C-4105-W cm Valkoinen C-4106-W cm Valkoinen Hiilisuodatin HS C-4206-S cm RST Hiilisuodatin HS-12 10

11 Saarekemallit omalla moottorilla KUUTIO cm Musta kiiltävä Hiilisuodatin HS-31/varaosa KUUTIO cm Valkoinen kiiltävä Hiilisuodatin HS-31/varaosa Sisältää kaukosäätimen Sisältää kaukosäätimen NOSTE cm RST Hiilisuodatin HS-29/varaosa I-5606-S/ASC cm RST Hiilisuodatin HS-12 Sisältää kaukosäätimen I-7603-S/ASC cm RST I-7603-W/ASC cm Valkoinen Hiilisuodatin HS I-6209-S/ASC cm RST 04 /

12 Saarekemallit omalla moottorilla I-5509-S/ASC cm RST I-5509-W/ASC cm Valkoinen I-5509-B/ASC cm Musta kiiltävä I-5209-S/ASC cm RST I-5209-W/ASC cm Valkoinen I-6009-S cm RST/lasi Hiilisuodatin HS I-6309-S cm RST/lasi Hiilisuodatin HS I-6109-S/ASC cm RST/lasi I-6109-W/ASC cm Valk/valk.lasi I-6409-S/ASC cm RST/lasi 12

13 Kalusteisiin integroitavat liesituulettimet omalla moottorilla Art Koodi m 3 /h Leveys LLANO cm RST/lasi Kennosuodatin TZ G-3505-W cm Hiilisuodatin HS-12/varaosa Sisältää kaukosäätimen Sisältää hiilisuodattimen. Kehys valkoinen. Kuva alhaalta. Art Koodi m 3 /h Leveys Art Koodi m 3 /h Leveys G-3605-S/ASC cm Hiilisuodatin HS-12 Kehys RST. Kuva alhaalta G-5605-S/ASC cm G-5607-S/ASC cm Hiilisuodatin HS-12 Kehys ja suojalevy RST. Kuva alhaalta F-1105-W cm Valkoinen F-1106-W cm Valkoinen F-1105-S cm RST F-1106-S cm RST Hiilisuodatin HS F-1005-W cm Valkoinen F-1006-W cm Valkoinen Hiilisuodatin HS-19/varaosa Sisältää hiilisuodattimen 04 /

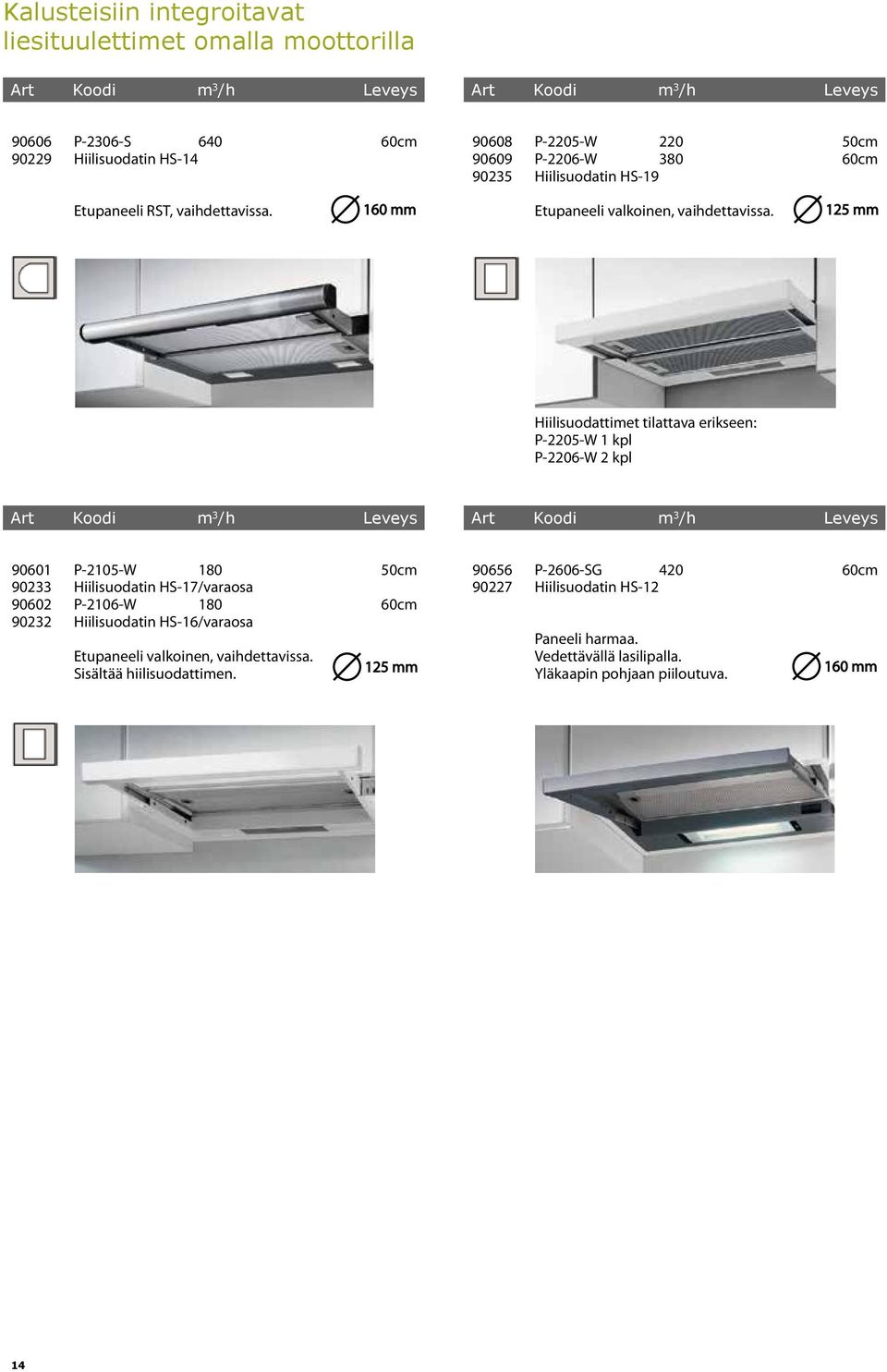

14 Kalusteisiin integroitavat liesituulettimet omalla moottorilla Art Koodi m 3 /h Leveys Art Koodi m 3 /h Leveys P-2306-S cm Hiilisuodatin HS-14 Etupaneeli RST, vaihdettavissa P-2205-W cm P-2206-W cm Hiilisuodatin HS-19 Etupaneeli valkoinen, vaihdettavissa. Hiilisuodattimet tilattava erikseen: P-2205-W 1 kpl P-2206-W 2 kpl Art Koodi m 3 /h Leveys Art Koodi m 3 /h Leveys P-2105-W cm Hiilisuodatin HS-17/varaosa P-2106-W cm Hiilisuodatin HS-16/varaosa Etupaneeli valkoinen, vaihdettavissa. Sisältää hiilisuodattimen P-2606-SG cm Hiilisuodatin HS-12 Paneeli harmaa. Vedettävällä lasilipalla. Yläkaapin pohjaan piiloutuva. 14

15 Tarkista aina kuvun ja huippuimurimoottorin yhteensopivuus! Kts. savo.fi. Seinämallit huippuimurille CH-6706-S 55cm RST/musta lasi CH-6708-S 80cm RST/musta lasi CH-5309-S 90cm RST Yläputkisarja RST sisältyy toimitukseen CH-6409-S 90cm RST/lasi CH-5206-S 60cm RST CH-5209-S 90cm RST CH-5206-B 60cm Musta CH-5209-B 90cm Musta CH-5206-W 60cm Valkoinen CH-5209-W 90cm Valkoinen 04 /

16 Seinämallit huippuimurille Tarkista aina kuvun ja huippuimurimoottorin yhteensopivuus! Kts. savo.fi CH-5506-S 60cm RST CH-5509-S 90cm RST CH-5506-W 60cm Valkoinen CH-5509-W 90cm Valkoinen CH-6106-S 60cm RST/lasi CH-6109-S 90cm RST/lasi CH-6109-W 90cm Valkoinen/valk.lasi CH-6305-S 50cm RST/lasi CH-6306-S 60cm RST/lasi CH-6309-S 90cm RST/lasi 16

17 Tarkista aina kuvun ja huippuimurimoottorin yhteensopivuus! Kts. savo.fi. Saarekemallit huippuimurille IH-6409-S 90cm RST/lasi IH-6109-S 90cm RST/lasi IH-6109-W 90cm Valkoinen/valk.lasi IH-5509-S 90cm RST IH-5509-W 90cm Valkoinen IH-5209-S 90cm RST IH-5209-W 90cm Valkoinen 04 /

18 Kalusteisiin integroitavat liesikuvut huippuimurille Art Koodi Leveys Tarkista aina kuvun ja huippuimurimoottorin yhteensopivuus! Kts. savo.fi. Art Koodi Leveys PH-2605-S 50cm PH-2606-S 60cm Etupaneeli RST, vaihdettavissa FH-8206-S 60cm Materiaali RST Art Koodi Leveys Art Koodi Leveys GH-5605-S/ASC* 54cm GH-5607-S/ASC* 72cm Kehys ja suojalevy RST. Kuva alhaalta GH-3605-S 52cm Kehys RST. Kuva alhaalta. * Huom! Suositellaan käytettäväksi yhdessä SAVO-kanavapuhaltimen kanssa. 18

19 Kalusteisiin integroitavat mallit ilmanvaihdon ohjaukseen PV-2605-S 50cm RST PV-2606-S 60cm RST Liesikupu ilman omaa puhallinta. Rakennuksessa keskitetty ilmanvaihtojärjestelmä, jota ohjataan muualta kuin kuvusta. Varustettu ajastetulla (60min.) sähkötoimisella säätöventtiilillä, joka toimii myös palonrajoittimena. Ei sovellu puhaltimen ohjaukseen PVK-2605-S 50cm RST PVK-2606-S 60cm RST Liesikupu ilman omaa puhallinta. Rakennuksessa keskitetty ilmanvaihtojärjestelmä, jota ohjataan muualta kuin kuvusta. Varustettu lukittavalla KSO-125 poistoilmaventtiilillä, joka toimii myös palonrajoittimena. Ei sovellu puhaltimen ohjaukseen PHV-2605-S 50cm RST PHV-2606-S 60cm RST Varustettu ajastetulla (60min.) sähkötoimisella säätöventtiilillä, joka toimii myös palonrajoittimena. Kuvussa 0-vaiheen ohitus. Huippuimuriohjaus. Liesivahdit Art Tuote Art Tuote SAFERA Smart liesivahti SAFERA Smart liesivahti sammutuksella SAFERA vesivuotoanturi SIRO-R liesivahti ja vesivuotohälyytin 3-vaihe SIRO-R liesivahti ja vesivuotohälyytin 1-vaihe Sisältää 2kpl vesivuotoantureita SIRO-R liesivahti jälkiasennus 3-vaihe SIRO-R liesivahti jälkiasennus 1-vaihe 04 /

20 Liesikuvut ilmanvaihdon ohjaukseen Ilmanvaihtokuvut soveltuvat ilmanvaihtokoneen/lämmön talteenottolaitteen (LTO) tai 1-vaihe huippuimurin ohjaukseen. Ohjattavan moottorin/moottoreiden tulee olla 1~vaihe AC moottoreita, joiden yhteenlaskettu teho on maksimissaan 370W. Kuvut ovat varustettu ajastetulla ilmanvirtausta säätävällä venttiilillä CHV-8406-S 60cm RST CHV-8409-S 90cm RST Venttiilillä ja huippuimuriohjauksella CV-8506-S 60cm RST CV-8509-S 90cm RST Venttiilillä CHV-8506-S 60cm RST CHV-8509-S 90cm RST Venttiilillä ja huippuimuriohjauksella CV-8606-S 60cm RST/lasi CV-8609-S 90cm RST/lasi CHV-8606-S 60cm RST/lasi CHV-8609-S 90cm RST/lasi Venttiilillä Venttiilillä ja huippuimuriohjauksella 20

21 Liesikuvut ilmanvaihdon ohjaukseen IV-8509-S 90cm RST Venttiilillä IHV-8509-S 90cm RST Venttiilillä ja huippuimuriohjauksella IV-8609-S 90cm RST/lasi Venttiilillä IHV-8609-S 90cm RST/lasi Venttiilillä ja huippuimuriohjauksella Kalusteisiin integroitavat mallit ilmanvaihdon ohjaukseen FV-8205-S 50cm RST FV-8206-S 60cm RST Venttiilillä FHV-8205-S 50cm RST FHV-8206-S 60cm RST Venttiilillä ja huippuimuriohjauksella 04 /

22 Lisävarusteet 1 Kanavapuhaltimet Art Tuote SAVO-kanavapuhallin (teho 750 m3/h) Tilausesimerkki RH-95 kanavapuhaltimella: Säätöventtiilit - kosteiden tilojen tehostus Toimitusmyynti Art Tuote Elektroninen Savo-säätöventtiili (CH ja IH -mallit) Elektroninen Savo-säätöventtiili (GH-36 -malli) Tilausesimerkki CH-5509-S säätöventtiilillä = Seinämallit (C/CH -mallit) Art Tuote Yläputki 900mm seinämalli RST C Yläputki 890mm seinämalli RST CH Alaputki 845mm seinämalli RST C/CH Alaputki 990mm seinämalli RST C/CH-55, C Alaputki 990mm seinämalli RST C Yläputki 900mm seinämalli VALKOINEN C Yläputki 890mm seinämalli VALKOINEN CH Alaputki 990mm seinämalli VALKOINEN C/CH Yläputki 900mm seinämalli MUSTA C Yläputki 890mm seinämalli MUSTA CH-61/52 Lisäputki korvaa toisen laitteen mukana toimitetuista. 4 Saarekemallit (I/IH -mallit) Art Tuote Putkisarja 1350mm RST I/IH 55/62/ Putkisarja 1281mm RST I/IH 61/ Putkisarja 1350mm VALKOINEN I/IH Putkisarja 1281mm VALKOINEN I/IH 61/52 Putkisarjan avulla päästään huonekorkeuteen mm. Sisältää kantavan runko-osan ja suojaputken. Kts. lisätiedot savo.fi 5 Vaihdettavat etupaneelit liesituulettimiin (P/PH -mallit) Art Tuote Paneelin muoto Etupaneeli FR1 RST 50cm Etupaneeli FR1 RST 60cm Etupaneeli FR1 ALULOOK (maalattu teräs RAL 3261) 50cm Etupaneeli FR1 ALULOOK (maalattu teräs RAL 3261) 60cm Etupaneeli FR1 VALKOINEN 50cm Etupaneeli FR1 VALKOINEN 60cm Ulosvedettäville malleille, ei P-2606-SG 22

23 Asennusvinkkejä Valitse halkaisijaltaan riittävän suuri poistokanava. Vältä poistokanavassa ylimääräisiä mutkia. Käytä pyöristettyjä poistokanavan kulmia. Käytä viistettyjä supistajia. 04 /

24 Pidätämme oikeuden muutoksiin. Painoteknisistä syistä johtuen kuvat eivät vastaa tadellisesti alkuperäisiä sävyjä. ArtNo Savo Design & Technic Oy Muuntotie 1, Vantaa puh fax /
